TOYOTA PRIUS 2019 Instructieboekje (in Dutch)

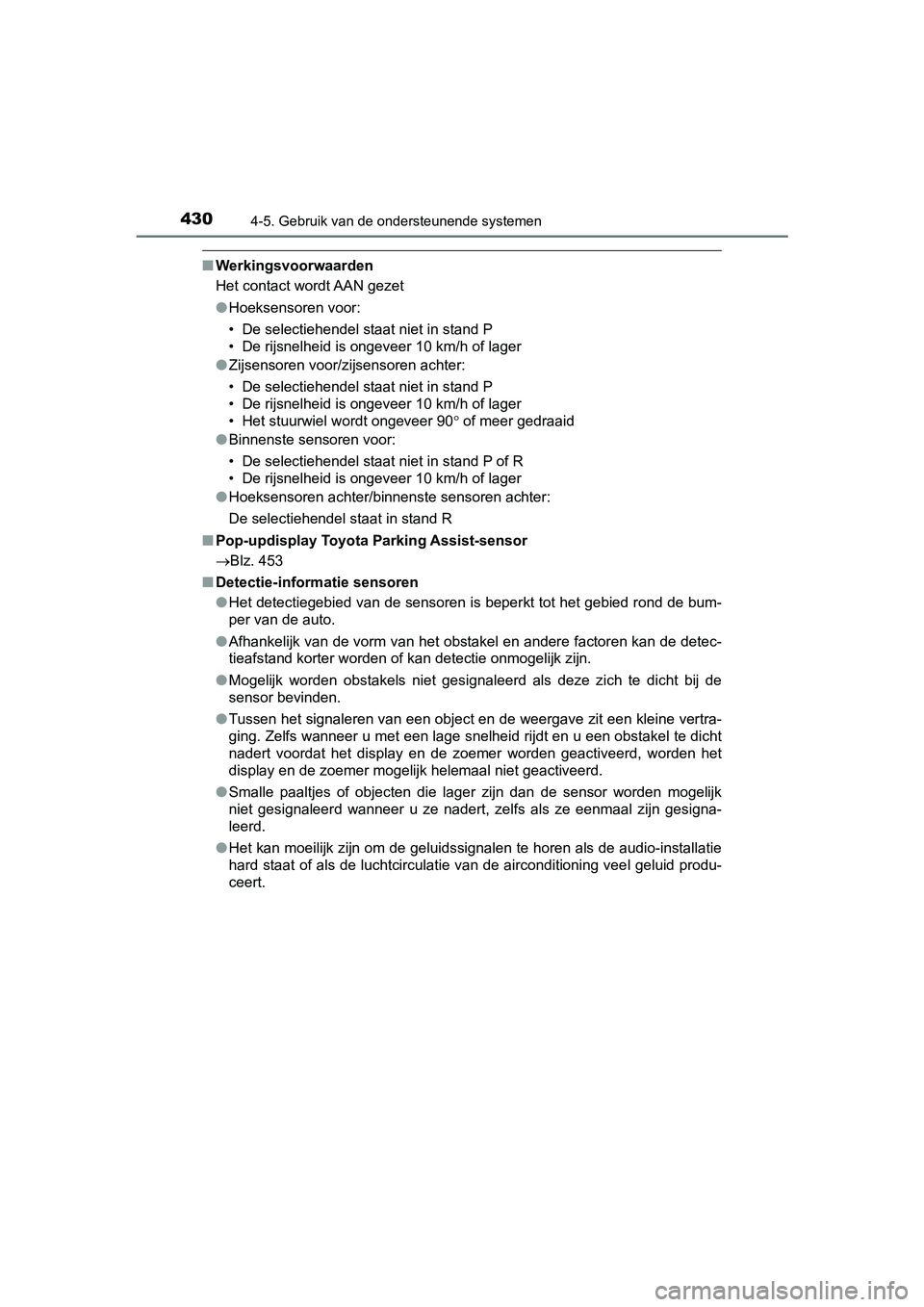

4304-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47C37E_(EE)
■Werkingsvoorwaarden
Het contact wordt AAN gezet
●Hoeksensoren voor:
• De selectiehendel staat niet in stand P
• De rijsnelheid is ongeveer 10 km/h of lager
● Zijsensoren voor/zijsensoren achter:
• De selectiehendel staat niet in stand P
• De rijsnelheid is ongeveer 10 km/h of lager
• Het stuurwiel wordt ongeveer 90  of meer gedraaid
● Binnenste sensoren voor:
• De selectiehendel staat niet in stand P of R
• De rijsnelheid is ongeveer 10 km/h of lager
● Hoeksensoren achter/binnenste sensoren achter:
De selectiehendel staat in stand R
■ Pop-updisplay Toyota P arking Assist-sensor
Blz. 453
■ Detectie-informatie sensoren
●Het detectiegebied van de sensoren is beperkt tot het gebied ro nd de bum-
per van de auto.
● Afhankelijk van de vorm van het obstakel en andere factoren kan de detec-
tieafstand korter worden of kan detectie onmogelijk zijn.
● Mogelijk worden obstakels niet gesignaleerd als deze zich te di cht bij de
sensor bevinden.
● Tussen het signaleren van een object en de weergave zit een kle ine vertra-
ging. Zelfs wanneer u met een lage snelheid rijdt en u een obst akel te dicht
nadert voordat het display en de zoemer worden geactiveerd, wor den het
display en de zoemer mogelijk helemaal niet geactiveerd.
● Smalle paaltjes of objecten die lager zijn dan de sensor worden mogelijk
niet gesignaleerd wanneer u ze nadert, zelfs als ze eenmaal zijn gesigna-
leerd.
● Het kan moeilijk zijn om de geluidssignalen te horen als de audio-installatie
hard staat of als de luchtcirculatie van de airconditioning vee l geluid produ-
ceert.
PRIUS_OM_OM47C37E_(EE).book Pag e 430 Tuesday, November 20, 2018 2:06 PM

4314-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47C37E_(EE)■

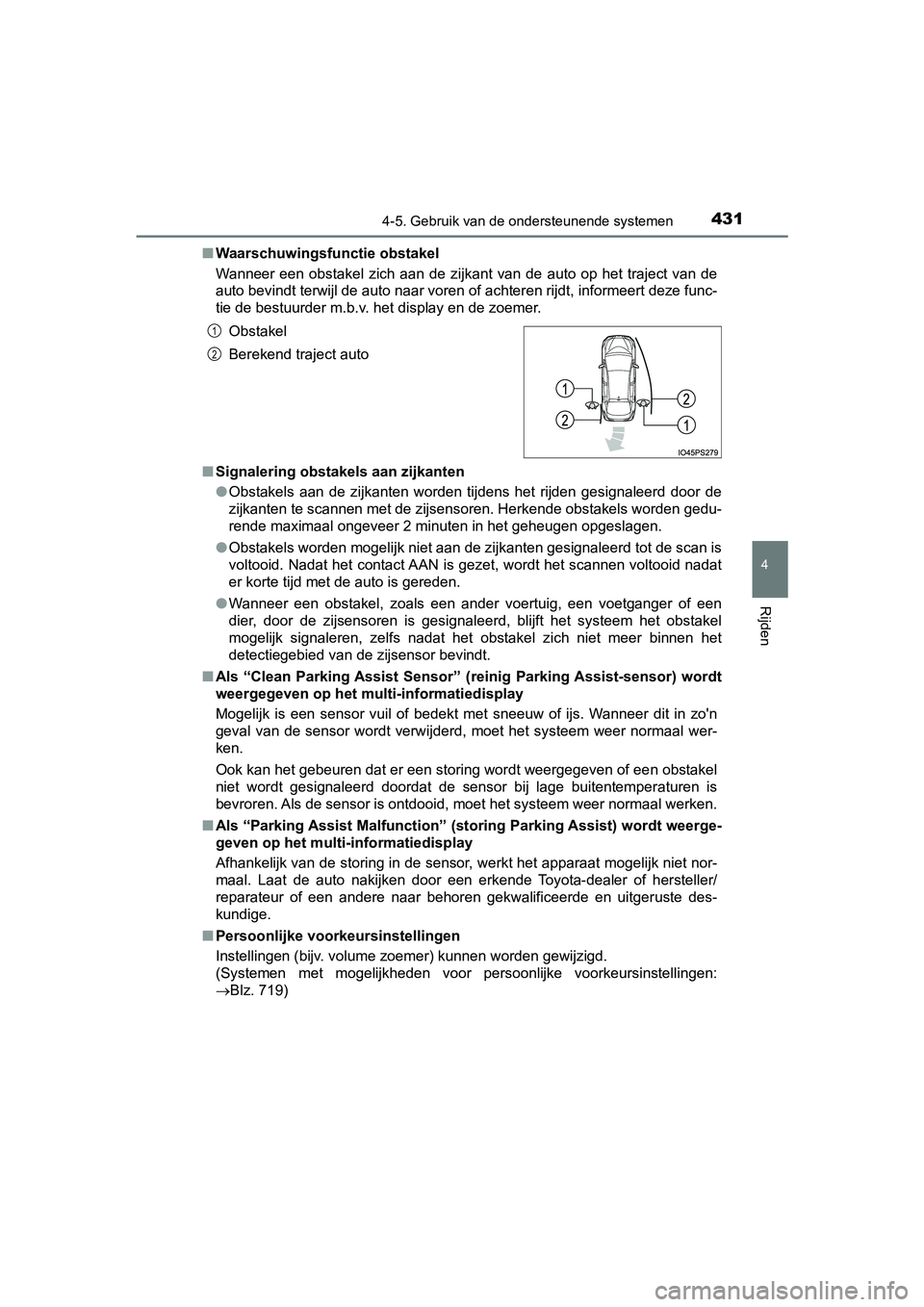

Waarschuwingsfunctie obstakel
Wanneer een obstakel zich aan de zijkant van de auto op het tra ject van de
auto bevindt terwijl de auto naar voren of achteren rijdt, informeert deze func-
tie de bestuurder m.b.v. het display en de zoemer.
Obstakel
Berekend traject auto
■ Signalering obstakels aan zijkanten
●Obstakels aan de zijkanten worden tijdens het rijden gesignaleerd door de
zijkanten te scannen met de zijsensoren. Herkende obstakels wor den gedu-
rende maximaal ongeveer 2 minuten in het geheugen opgeslagen.
● Obstakels worden mogelijk niet aan de zijkanten gesignaleerd tot de scan is
voltooid. Nadat het contact AAN is gezet, wordt het scannen vol tooid nadat
er korte tijd met de auto is gereden.
● Wanneer een obstakel, zoals een ander voertuig, een voetganger of een
dier, door de zijsensoren is gesignaleerd, blijft het systeem het obstakel
mogelijk signaleren, zelfs nadat het obstakel zich niet meer bi nnen het
detectiegebied van de zijsensor bevindt.
■ Als “Clean Parking Assist Sensor” (reinig Parking Assist-sensor) wordt
weergegeven op het multi-informatiedisplay
Mogelijk is een sensor vuil of bedekt met sneeuw of ijs. Wannee r dit in zo'n
geval van de sensor wordt verwijderd, moet het systeem weer normaal wer-
ken.
Ook kan het gebeuren dat er een storing wordt weergegeven of een obstakel
niet wordt gesignaleerd doordat de sensor bij lage buitentemper aturen is
bevroren. Als de sensor is ontdooid, moet het systeem weer norm aal werken.
■ Als “Parking Assist Malfunction” (storing Parking Assist) wordt weerge-
geven op het multi-informatiedisplay
Afhankelijk van de storing in de sensor, werkt het apparaat mog elijk niet nor-
maal. Laat de auto nakijken door een erkende Toyota-dealer of h ersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
■ Persoonlijke voorkeursinstellingen
Instellingen (bijv. volume zoemer) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen:
Blz. 719)
1
2
PRIUS_OM_OM47C37E_(EE).book Pag e 431 Tuesday, November 20, 2018 2:06 PM

4324-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47C37E_(EE)

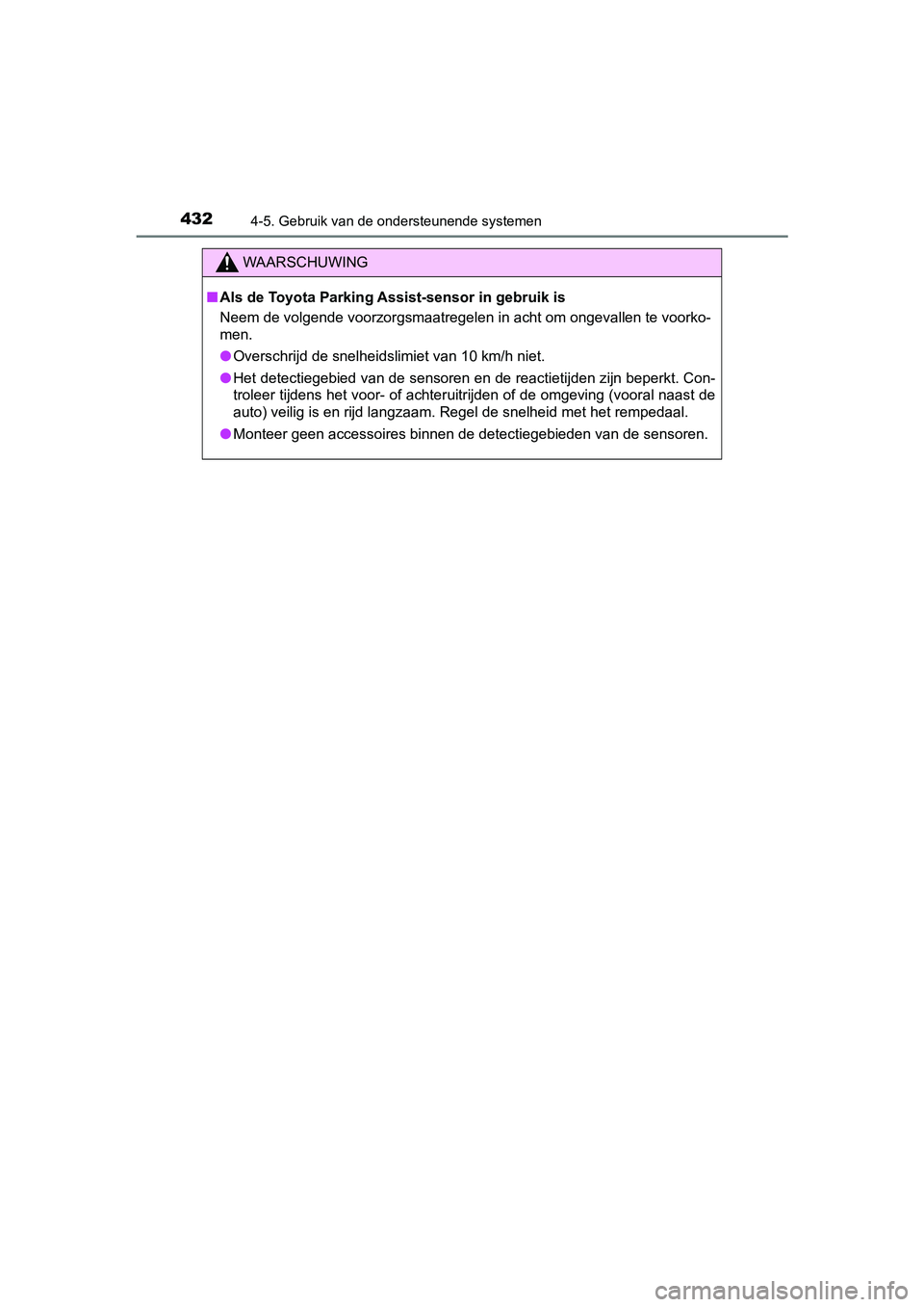

WAARSCHUWING
■Als de Toyota Parking Assist-sensor in gebruik is
Neem de volgende voorzorgsmaatregelen in acht om ongevallen te voorko-
men.
● Overschrijd de snelheidslimiet van 10 km/h niet.
● Het detectiegebied van de sensoren en de reactietijden zijn beperkt. Con-
troleer tijdens het voor- of achteruitrijden of de omgeving (vooral naast de
auto) veilig is en rijd langzaam. Regel de snelheid met het rem pedaal.
● Monteer geen accessoires binnen de detectiegebieden van de sens oren.
PRIUS_OM_OM47C37E_(EE).book Page 432 Tuesday, November 20, 2018 2:06 PM

4334-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47C37E_(EE)

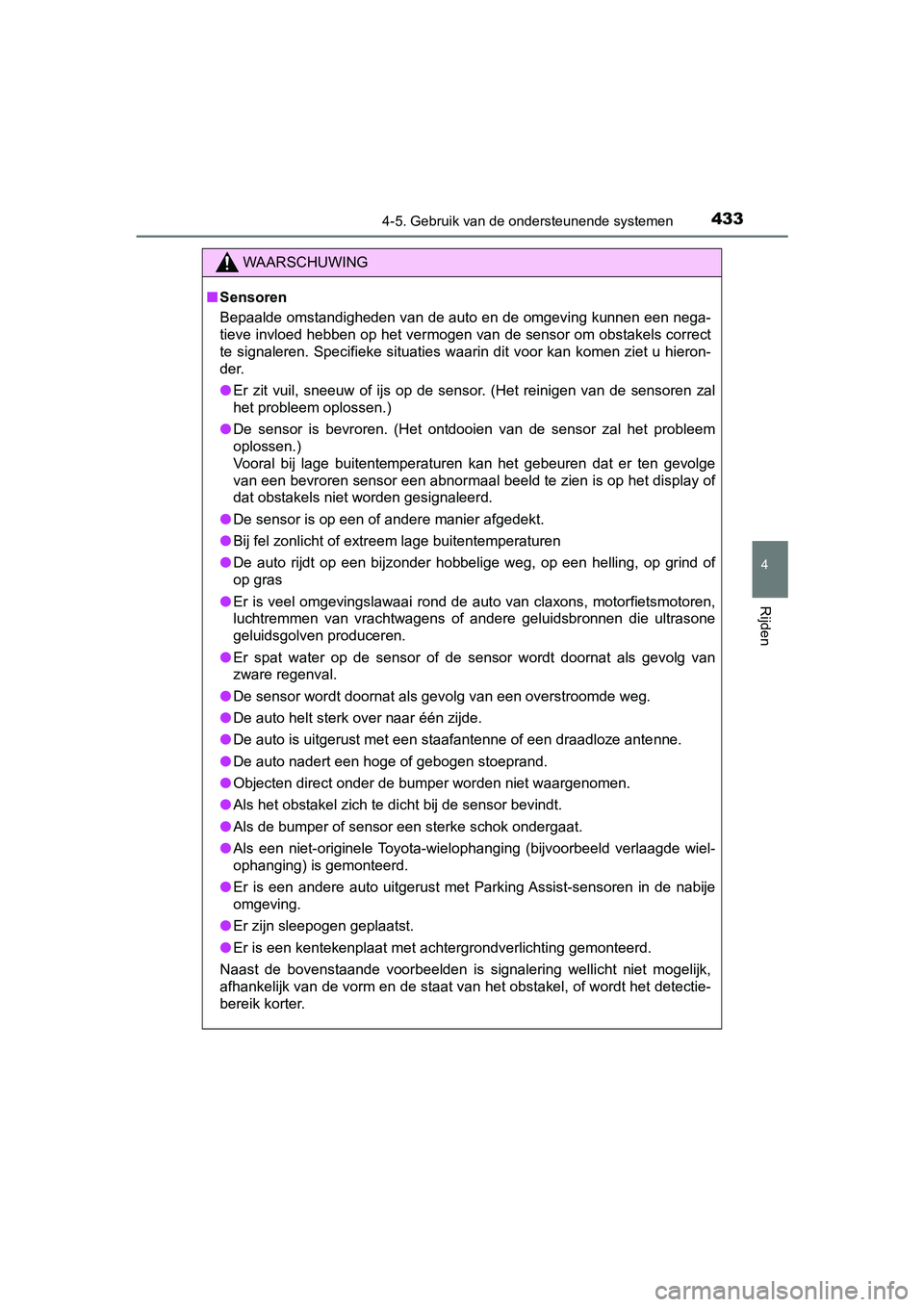

WAARSCHUWING
■Sensoren
Bepaalde omstandigheden van de auto en de omgeving kunnen een nega-
tieve invloed hebben op het vermogen van de sensor om obstakels correct
te signaleren. Specifieke situaties waarin dit voor kan komen z iet u hieron-
der.
● Er zit vuil, sneeuw of ijs op de sensor. (Het reinigen van de sensoren zal
het probleem oplossen.)
● De sensor is bevroren. (Het ontdooien van de sensor zal het pro bleem
oplossen.)
Vooral bij lage buitentemperaturen kan het gebeuren dat er ten gevolge
van een bevroren sensor een abnormaal beeld te zien is op het d isplay of
dat obstakels niet worden gesignaleerd.
● De sensor is op een of andere manier afgedekt.
● Bij fel zonlicht of extreem lage buitentemperaturen
● De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of
op gras
● Er is veel omgevingslawaai rond de auto van claxons, motorfiets motoren,
luchtremmen van vrachtwagens of andere geluidsbronnen die ultra sone
geluidsgolven produceren.
● Er spat water op de sensor of de sensor wordt doornat als gevolg van
zware regenval.
● De sensor wordt doornat als gevolg van een overstroomde weg.
● De auto helt sterk over naar één zijde.
● De auto is uitgerust met een staafantenne of een draadloze ante nne.
● De auto nadert een hoge of gebogen stoeprand.
● Objecten direct onder de bumper worden niet waargenomen.
● Als het obstakel zich te dicht bij de sensor bevindt.
● Als de bumper of sensor een sterke schok ondergaat.
● Als een niet-originele Toyota-wielophanging (bijvoorbeeld verla agde wiel-
ophanging) is gemonteerd.
● Er is een andere auto uitgerust met Parking Assist-sensoren in de nabije
omgeving.
● Er zijn sleepogen geplaatst.
● Er is een kentekenplaat met achtergrondverlichting gemonteerd.
Naast de bovenstaande voorbeelden is signalering wellicht niet mogelijk,
afhankelijk van de vorm en de staat van het obstakel, of wordt het detectie-
bereik korter.
PRIUS_OM_OM47C37E_(EE).book Pag e 433 Tuesday, November 20, 2018 2:06 PM

4344-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47C37E_(EE)
WAARSCHUWING
■Zijsensoren
In de onderstaande situaties werkt het sonarsysteem mogelijk ni et goed,
waardoor een ongeval kan ontstaan. Rijd met de nodige voorzicht igheid.
● Obstakels worden mogelijk niet aan de zijkanten gesignaleerd tot er kort
met de auto is gereden en de scan van de zijkanten is voltooid.
(Blz. 431)
● Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstak els zoals
andere voertuigen, mensen of dieren die vanaf opzij naderen nie t worden
gesignaleerd.
● Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstak els moge-
lijk niet worden gesignaleerd, afhankelijk van de situatie rond om de auto.
Op dat moment wordt de weergave van de werking van de zijsensor
( Blz. 425) tijdelijk uitgeschakeld.
■ Obstakels die mogelijk niet goed worden gesignaleerd
Door de vorm van het obstakel kan de sensor het niet signaleren . Let goed
op bij de volgende obstakels:
● Kabels, hekken, touwen, enz.
● Katoen, sneeuw en andere materialen die geluidsgolven absorbere n
● Zeer hoekige objecten
● Lage obstakels
● Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw
auto
● Mogelijk worden mensen die bepaalde soorten kleding dragen niet gesig-
naleerd.
● Bewegende objecten zoals mensen of dieren
PRIUS_OM_OM47C37E_(EE).book Pag e 434 Tuesday, November 20, 2018 2:06 PM

4354-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47C37E_(EE)

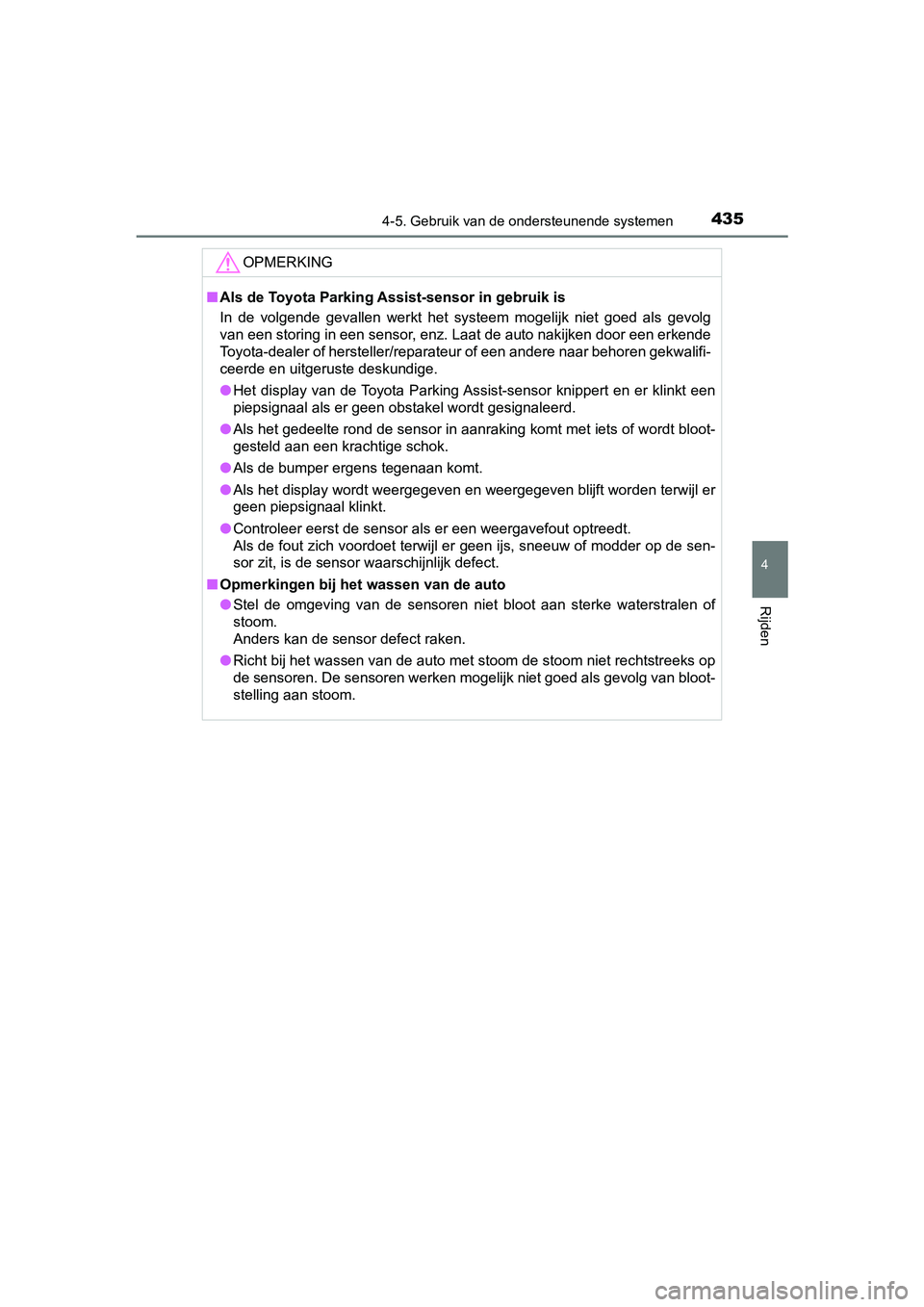

OPMERKING
■Als de Toyota Parking Assist-sensor in gebruik is
In de volgende gevallen werkt het systeem mogelijk niet goed al s gevolg
van een storing in een sensor, enz. Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
● Het display van de Toyota Parking Assist-sensor knippert en er klinkt een
piepsignaal als er geen obstakel wordt gesignaleerd.
● Als het gedeelte rond de sensor in aanraking komt met iets of w ordt bloot-
gesteld aan een krachtige schok.
● Als de bumper ergens tegenaan komt.
● Als het display wordt weergegeven en weergegeven blijft worden terwijl er
geen piepsignaal klinkt.
● Controleer eerst de sensor als er een weergavefout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sen-
sor zit, is de sensor waarschijnlijk defect.
■ Opmerkingen bij het wassen van de auto
● Stel de omgeving van de sensoren niet bloot aan sterke waterstr alen of
stoom.
Anders kan de sensor defect raken.
● Richt bij het wassen van de auto met stoom de stoom niet rechtstreeks op
de sensoren. De sensoren werken mogelijk niet goed als gevolg van bloot-
stelling aan stoom.
PRIUS_OM_OM47C37E_(EE).book Pag e 435 Tuesday, November 20, 2018 2:06 PM

4364-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47C37E_(EE)

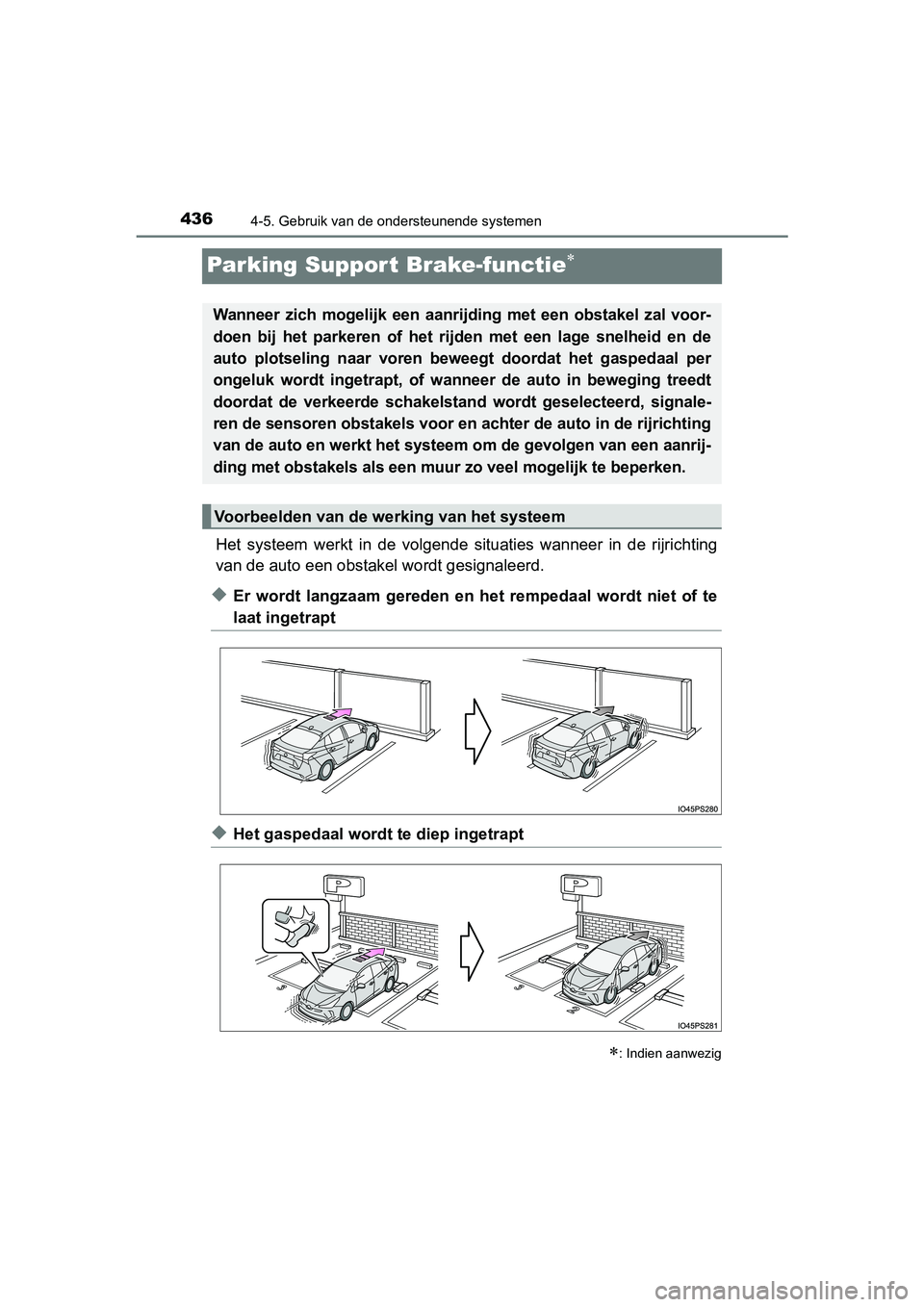

Parking Suppor t Brake-functie
Het systeem werkt in de volgende situaties wanneer in de rijrichting
van de auto een obstakel wordt gesignaleerd.
◆Er wordt langzaam gereden en h et rempedaal wordt niet of te
laat ingetrapt
◆Het gaspedaal wordt te diep ingetrapt
: Indien aanwezig
Wanneer zich mogelijk een aanrijding met een obstakel zal voor-
doen bij het parkeren of het rijden met een lage snelheid en de
auto plotseling naar voren beweegt doordat het gaspedaal per
ongeluk wordt ingetrapt, of wanneer de auto in beweging treedt
doordat de verkeerde schakelstand wordt geselecteerd, signale-
ren de sensoren obstakels voor en achter de auto in de rijricht ing
van de auto en werkt het systeem om de gevolgen van een aanrij-
ding met obstakels als een muur zo veel mogelijk te beperken.
Voorbeelden van de werking van het systeem
PRIUS_OM_OM47C37E_(EE).book Pag e 436 Tuesday, November 20, 2018 2:06 PM

4374-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47C37E_(EE)

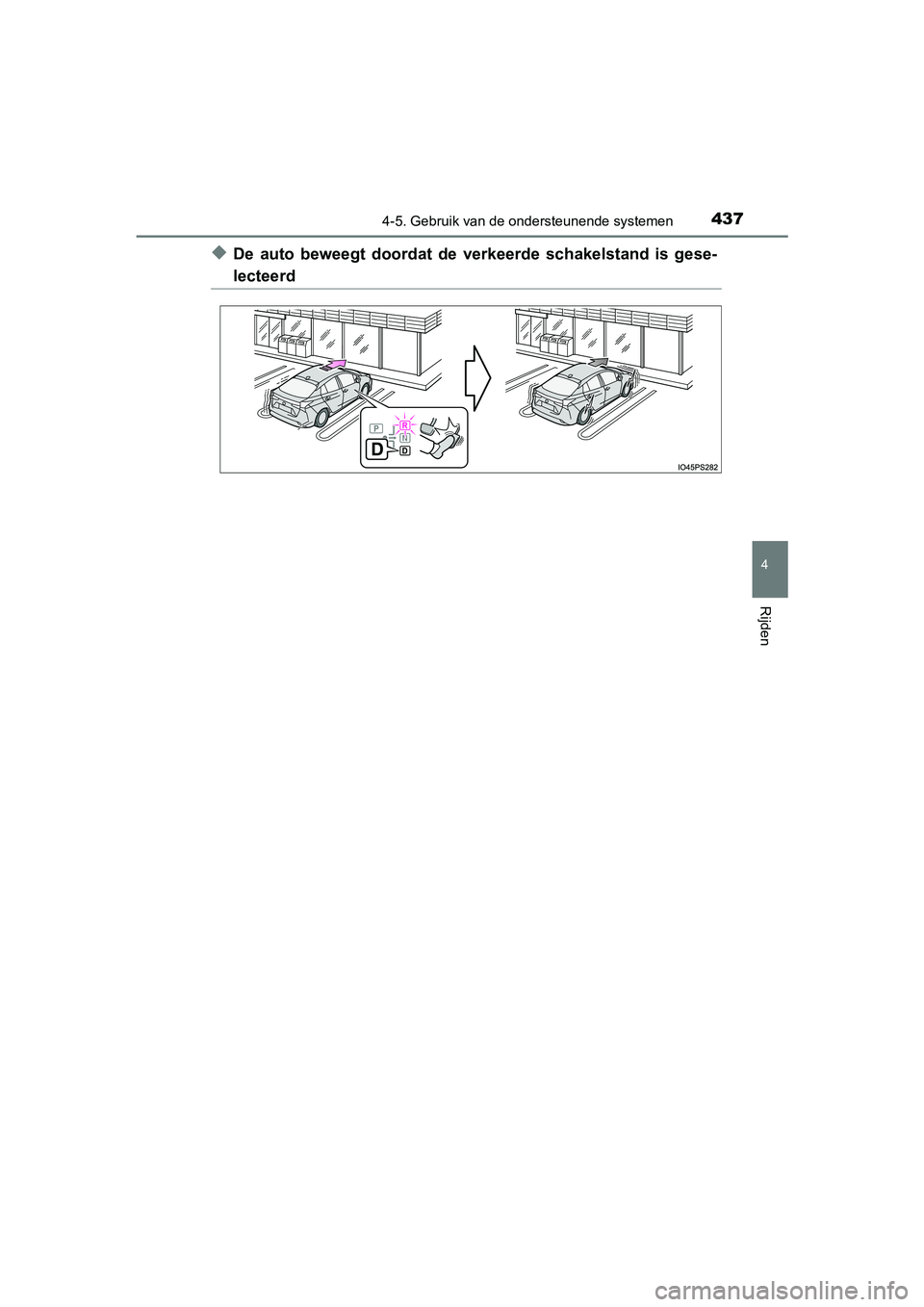

◆De auto beweegt doordat de verkeerde schakelstand is gese-
lecteerd
PRIUS_OM_OM47C37E_(EE).book Page 437 Tuesday, November 20, 2018 2:06 PM

4384-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47C37E_(EE)

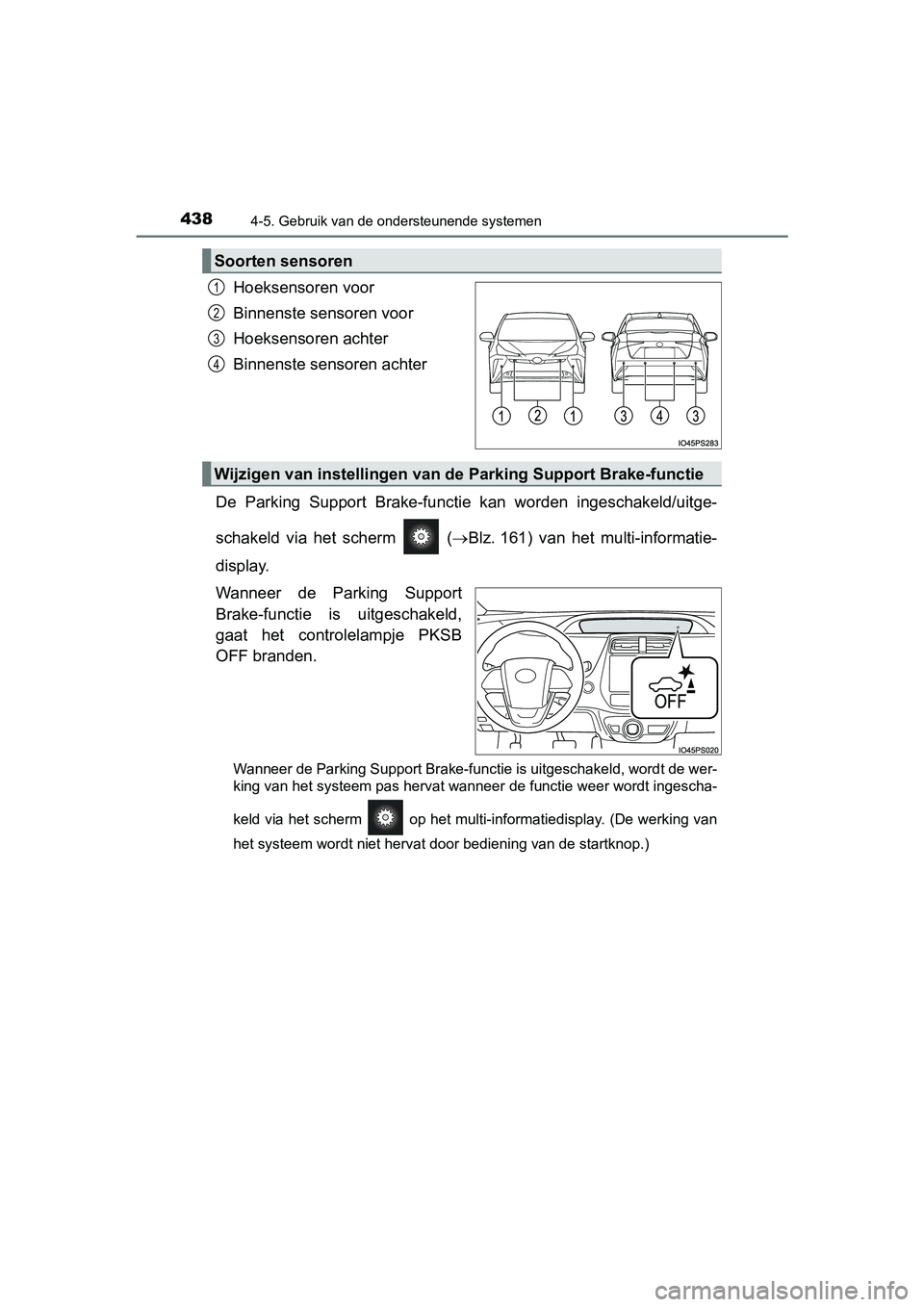

Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
De Parking Support Brake-functie kan worden ingeschakeld/uitge-
schakeld via het scherm ( Blz. 161) van het multi-informatie-
display.
Wanneer de Parking Support
Brake-functie is uitgeschakeld,
gaat het controlelampje PKSB
OFF branden.
Wanneer de Parking Support Brake-functie is uitgeschakeld, word t de wer-
king van het systeem pas hervat wanneer de functie weer wordt ingescha-
keld via het scherm op het multi-informatiedisplay. (De werking van
het systeem wordt niet hervat door bediening van de startknop.)
Soorten sensoren
1
2
3
4
Wijzigen van instellingen van de Parking Support Brake-functie
PRIUS_OM_OM47C37E_(EE).book Pag e 438 Tuesday, November 20, 2018 2:06 PM

4394-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47C37E_(EE)

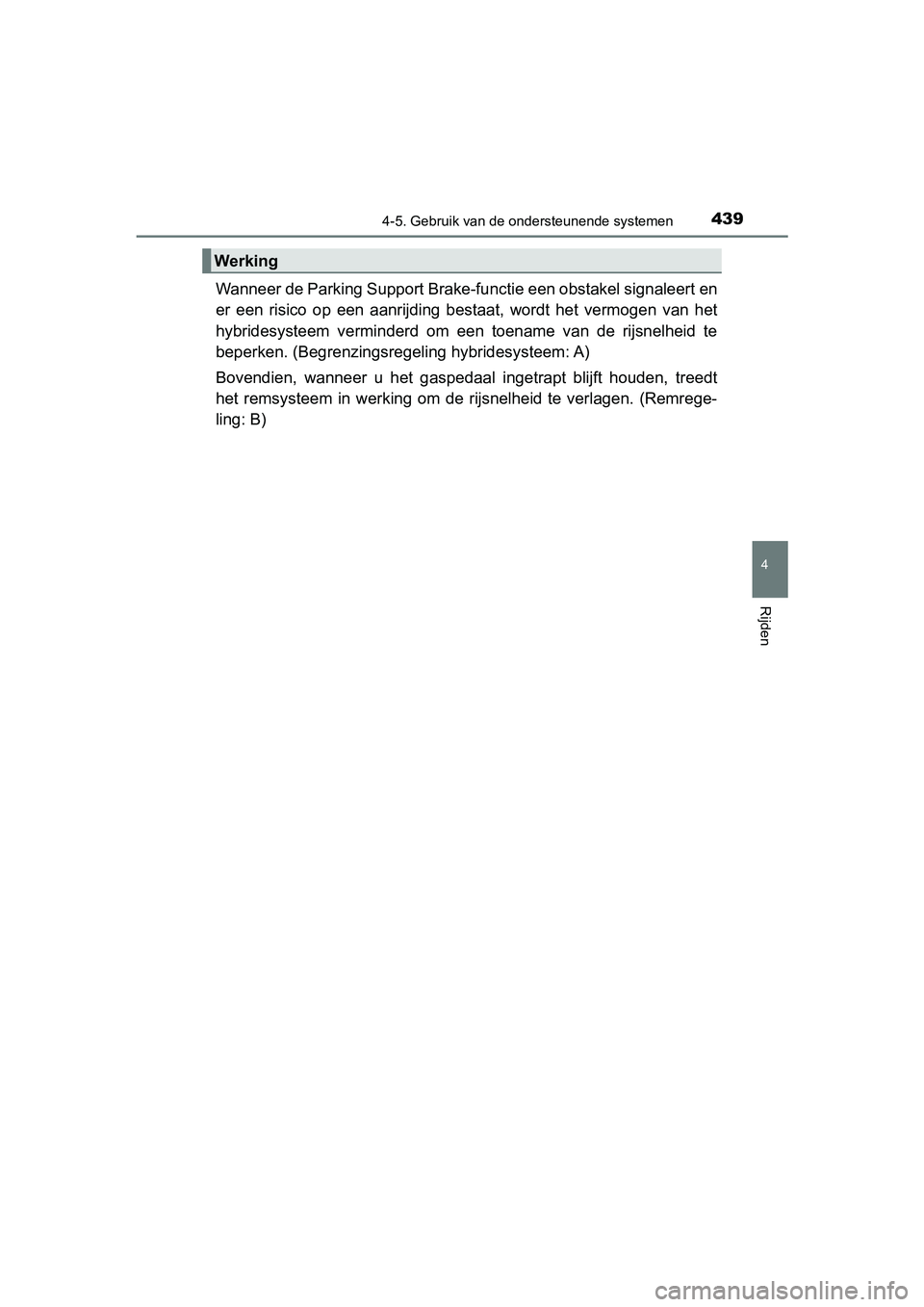

Wanneer de Parking Support Brake-functie een obstakel signaleert en
er een risico op een aanrijding bestaat, wordt het vermogen van het
hybridesysteem verminderd om een toename van de rijsnelheid te
beperken. (Begrenzingsrege ling hybridesysteem: A)
Bovendien, wanneer u het gaspe daal ingetrapt blijft houden, treedt
het remsysteem in werking om de rijsnelheid te verlagen. (Remre ge-
ling: B)
Werking
PRIUS_OM_OM47C37E_(EE).book Pag e 439 Tuesday, November 20, 2018 2:06 PM
