6116-3. Manutenzione “fai da te”
PRIUS_OM_OM47D50L_(EL)
6
Manutenzione e cura

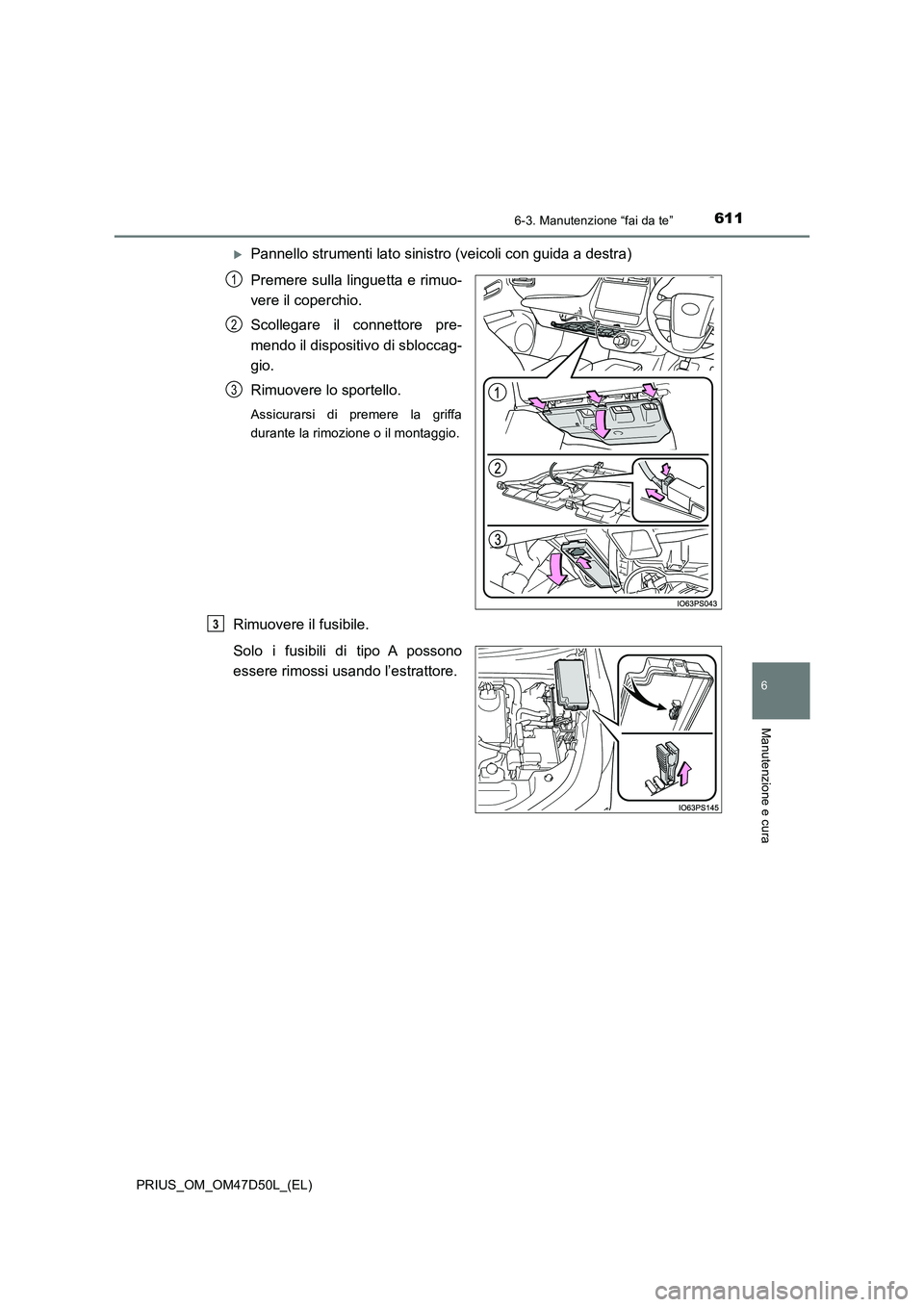

Pannello strumenti lato sinistro (veicoli con guida a destra)
Premere sulla linguetta e rimuo-
vere il coperchio.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
Rimuovere lo sportello.
Assicurarsi di premere la griffa
durante la rimozione o il montaggio.
Rimuovere il fusibile.
Solo i fusibili di tipo A possono
essere rimossi usando l’estrattore.
1
2
3
3
Page 612 of 752
6126-3. Manutenzione “fai da te”
PRIUS_OM_OM47D50L_(EL)

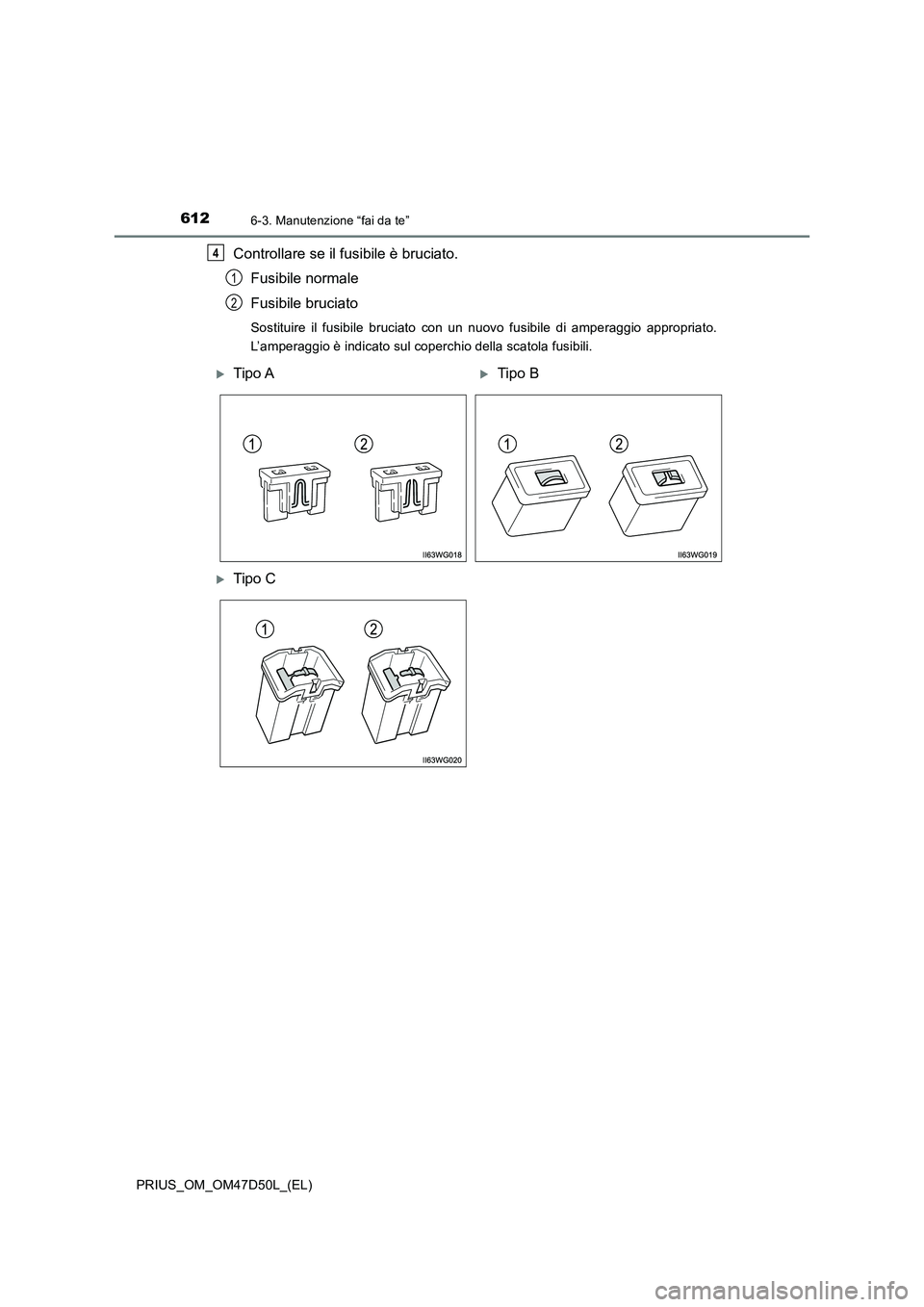

Controllare se il fusibile è bruciato.
Fusibile normale
Fusibile bruciato
Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio appropriato.
L’amperaggio è indicato sul coperchio della scatola fusibili.
4
1
2
Tipo ATipo B
Tipo C
Page 613 of 752

6136-3. Manutenzione “fai da te”
PRIUS_OM_OM47D50L_(EL)
6
Manutenzione e cura

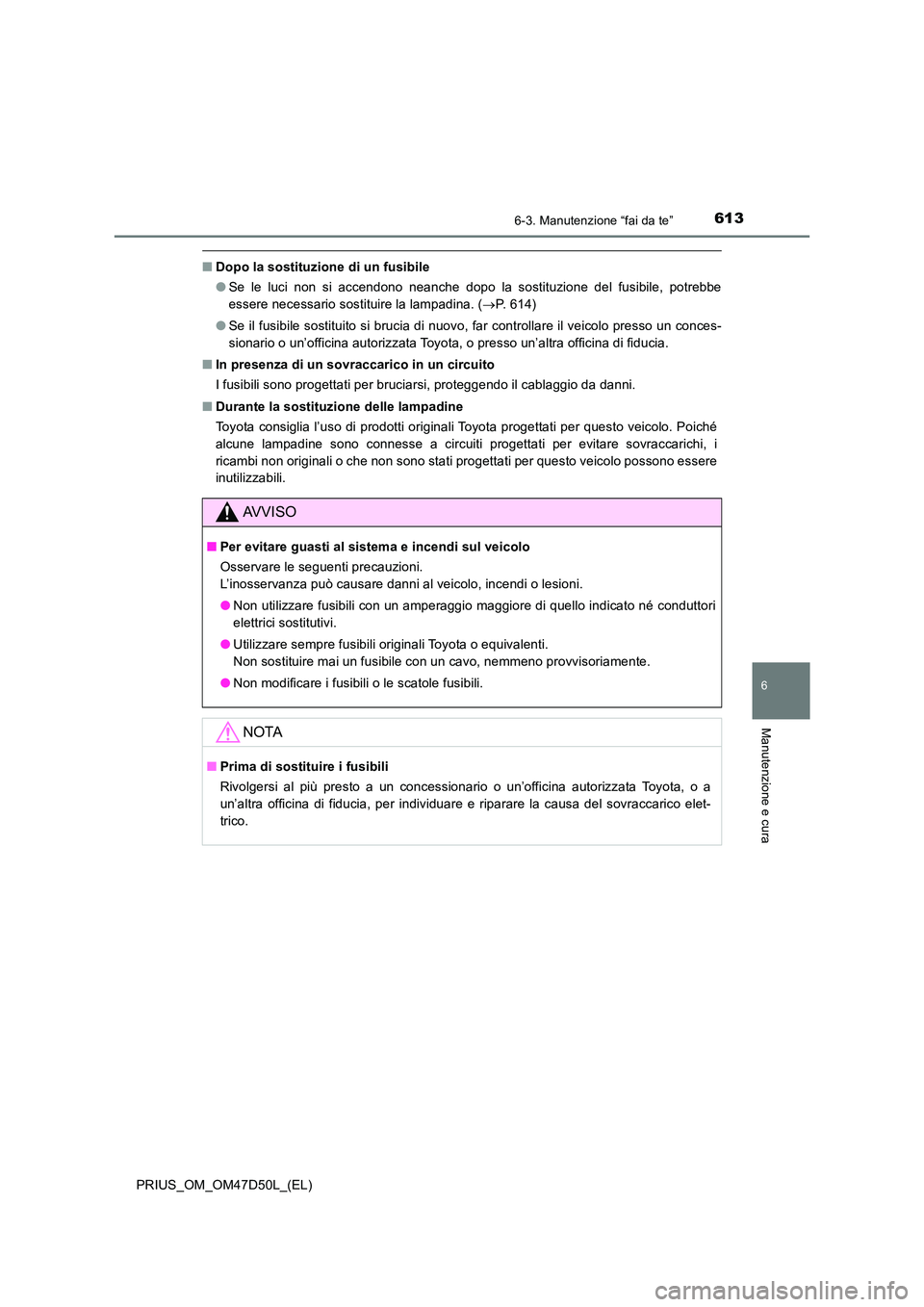

■Dopo la sostituzione di un fusibile
● Se le luci non si accendono neanche dopo la sostituzione del fusibile, potrebbe
essere necessario sostituire la lampadina. ( P. 614)
● Se il fusibile sostituito si brucia di nuovo, far controllare il veicolo presso un conces-
sionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
■ In presenza di un sovraccarico in un circuito
I fusibili sono progettati per bruciarsi, proteggendo il cablaggio da danni.
■ Durante la sostituzione delle lampadine
Toyota consiglia l’uso di prodotti originali Toyota progettati per questo veicolo. Poiché
alcune lampadine sono connesse a circuiti progettati per evitare sovraccarichi, i
ricambi non originali o che non sono stati progettati per questo veicolo possono essere
inutilizzabili.
AVVISO
■ Per evitare guasti al sistema e incendi sul veicolo
Osservare le seguenti precauzioni.
L’inosservanza può causare danni al veicolo, incendi o lesioni.
● Non utilizzare fusibili con un amperaggio maggiore di quello indicato né conduttori
elettrici sostitutivi.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un cavo, nemmeno provvisoriamente.
● Non modificare i fusibili o le scatole fusibili.
NOTA
■Prima di sostituire i fusibili
Rivolgersi al più presto a un concessionario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia, per individuare e riparare la causa del sovraccarico elet-
trico.
Page 614 of 752
6146-3. Manutenzione “fai da te”
PRIUS_OM_OM47D50L_(EL)
Lampadine
Controllare la potenza della lampadina da sostituire. (P. 719)
Luce retromarcia*
Indicatore di direzione posteriore
*: La luce retromarcia è presente soltanto sul lato del passeggero anteriore.
Le seguenti lampadine si possono sostituire personalmente. Il livello di
difficoltà della sostituzione dipende dalla lampadina. Poiché si potreb-
bero danneggiare dei componenti, si consiglia di far eseguire la sosti-
tuzione presso un concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Preparazione per la sostituzione della lampadina
Ubicazione delle lampadine
1
2
Page 615 of 752
6156-3. Manutenzione “fai da te”
PRIUS_OM_OM47D50L_(EL)
6
Manutenzione e cura

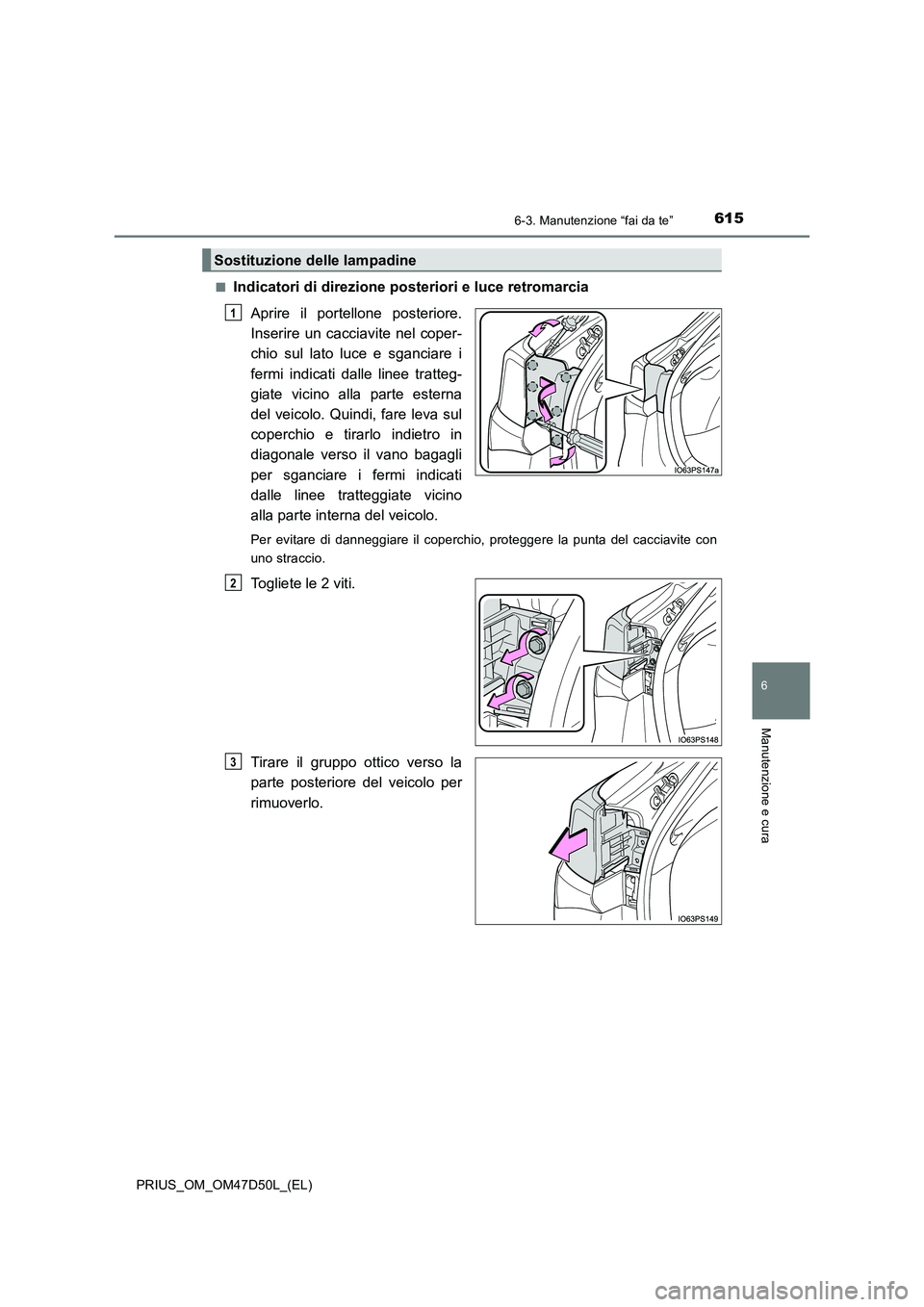

■Indicatori di direzione posteriori e luce retromarcia
Aprire il portellone posteriore.
Inserire un cacciavite nel coper-
chio sul lato luce e sganciare i
fermi indicati dalle linee tratteg-
giate vicino alla parte esterna
del veicolo. Quindi, fare leva sul
coperchio e tirarlo indietro in
diagonale verso il vano bagagli
per sganciare i fermi indicati
dalle linee tratteggiate vicino
alla parte interna del veicolo.
Per evitare di danneggiare il coperchio, proteggere la punta del cacciavite con
uno straccio.
Togliete le 2 viti.
Tirare il gruppo ottico verso la
parte posteriore del veicolo per
rimuoverlo.
Sostituzione delle lampadine
1
2
3
Page 616 of 752
6166-3. Manutenzione “fai da te”
PRIUS_OM_OM47D50L_(EL)

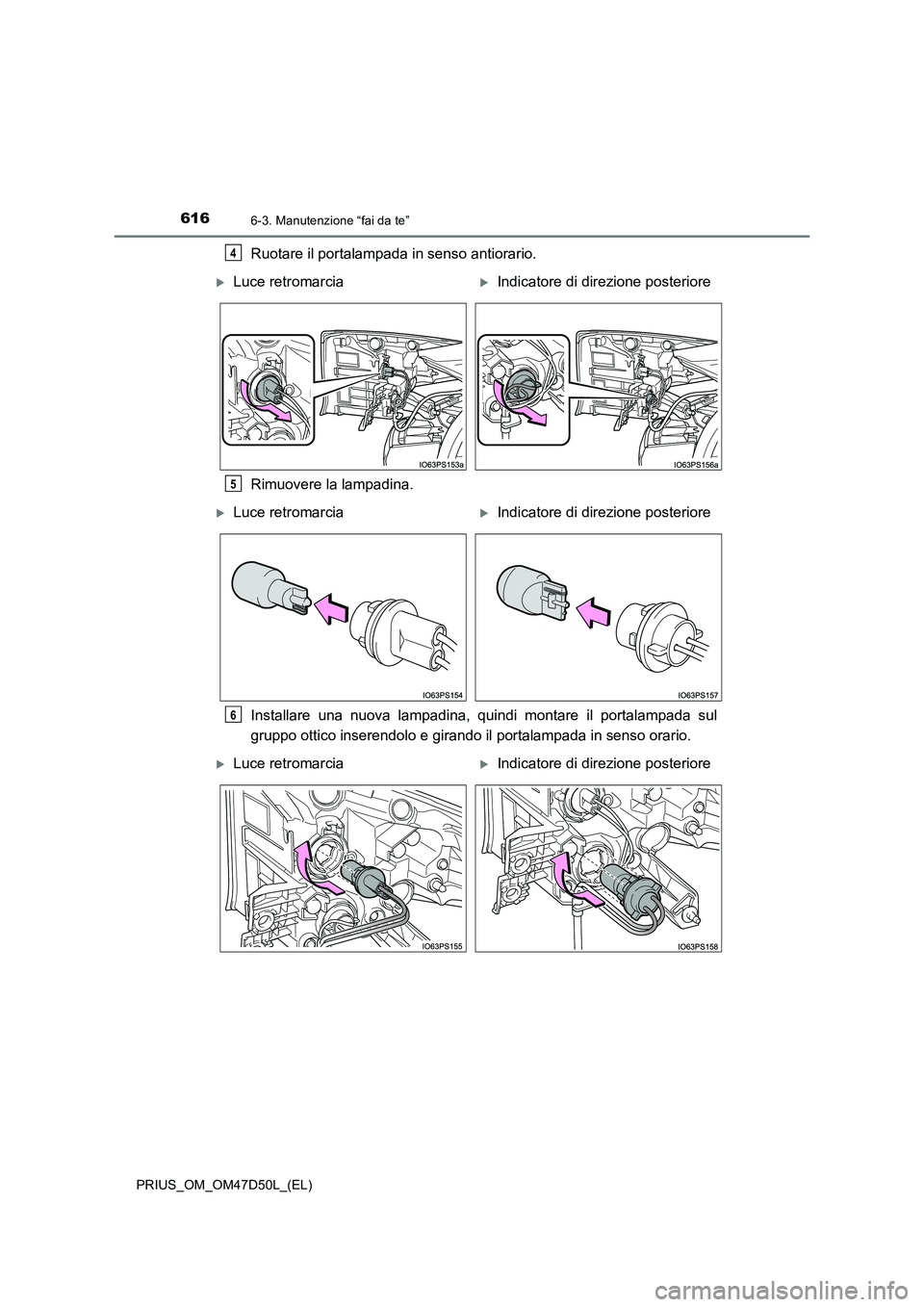

Ruotare il portalampada in senso antiorario.
Rimuovere la lampadina.
Installare una nuova lampadina, quindi montare il portalampada sul
gruppo ottico inserendolo e girando il portalampada in senso orario.4
Luce retromarciaIndicatore di direzione posteriore
5
Luce retromarciaIndicatore di direzione posteriore
6
Luce retromarciaIndicatore di direzione posteriore
Page 617 of 752
6176-3. Manutenzione “fai da te”
PRIUS_OM_OM47D50L_(EL)
6
Manutenzione e cura

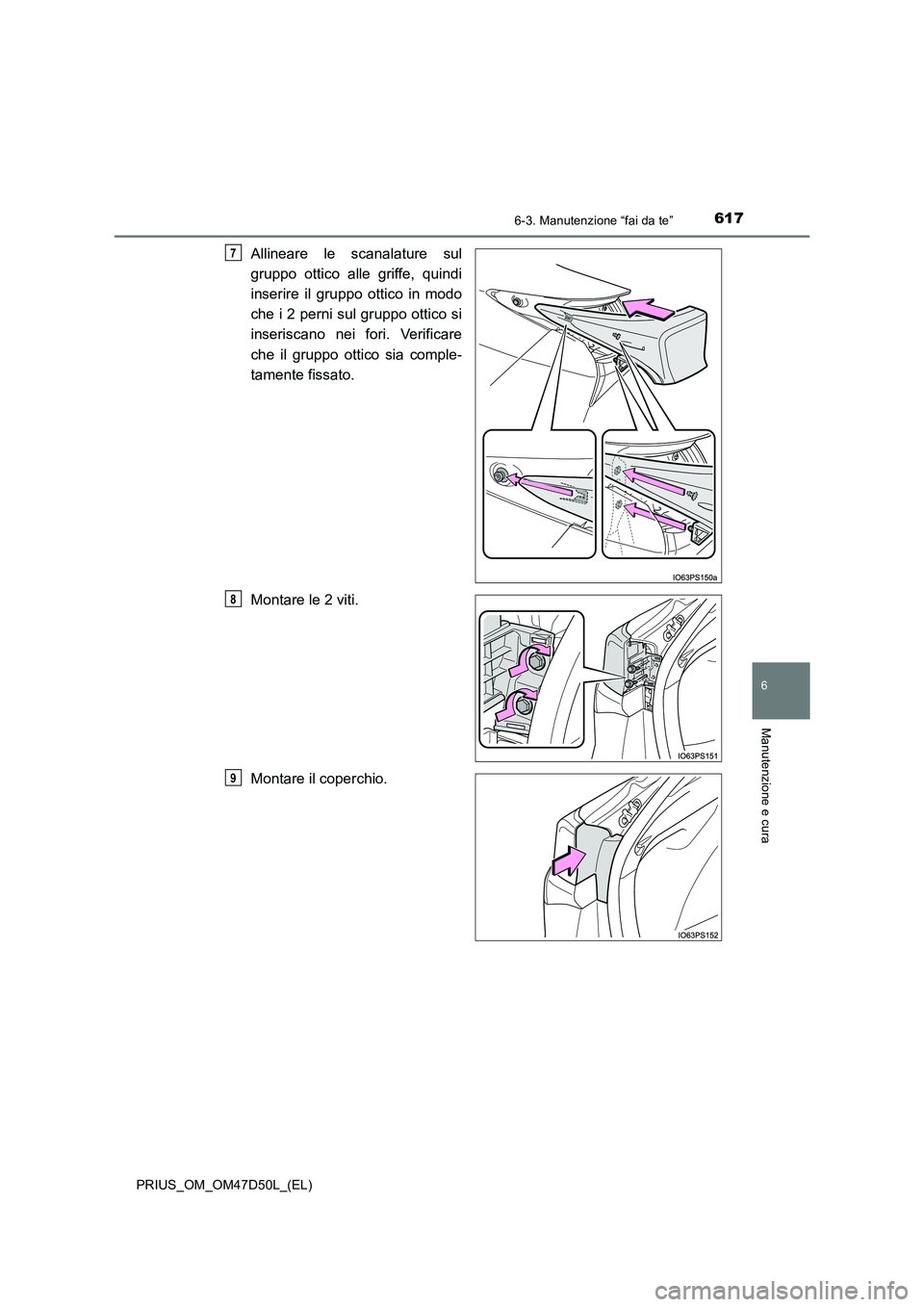

Allineare le scanalature sul
gruppo ottico alle griffe, quindi
inserire il gruppo ottico in modo
che i 2 perni sul gruppo ottico si
inseriscano nei fori. Verificare
che il gruppo ottico sia comple-
tamente fissato.
Montare le 2 viti.
Montare il coperchio.
7
8
9
Page 618 of 752

6186-3. Manutenzione “fai da te”
PRIUS_OM_OM47D50L_(EL)■

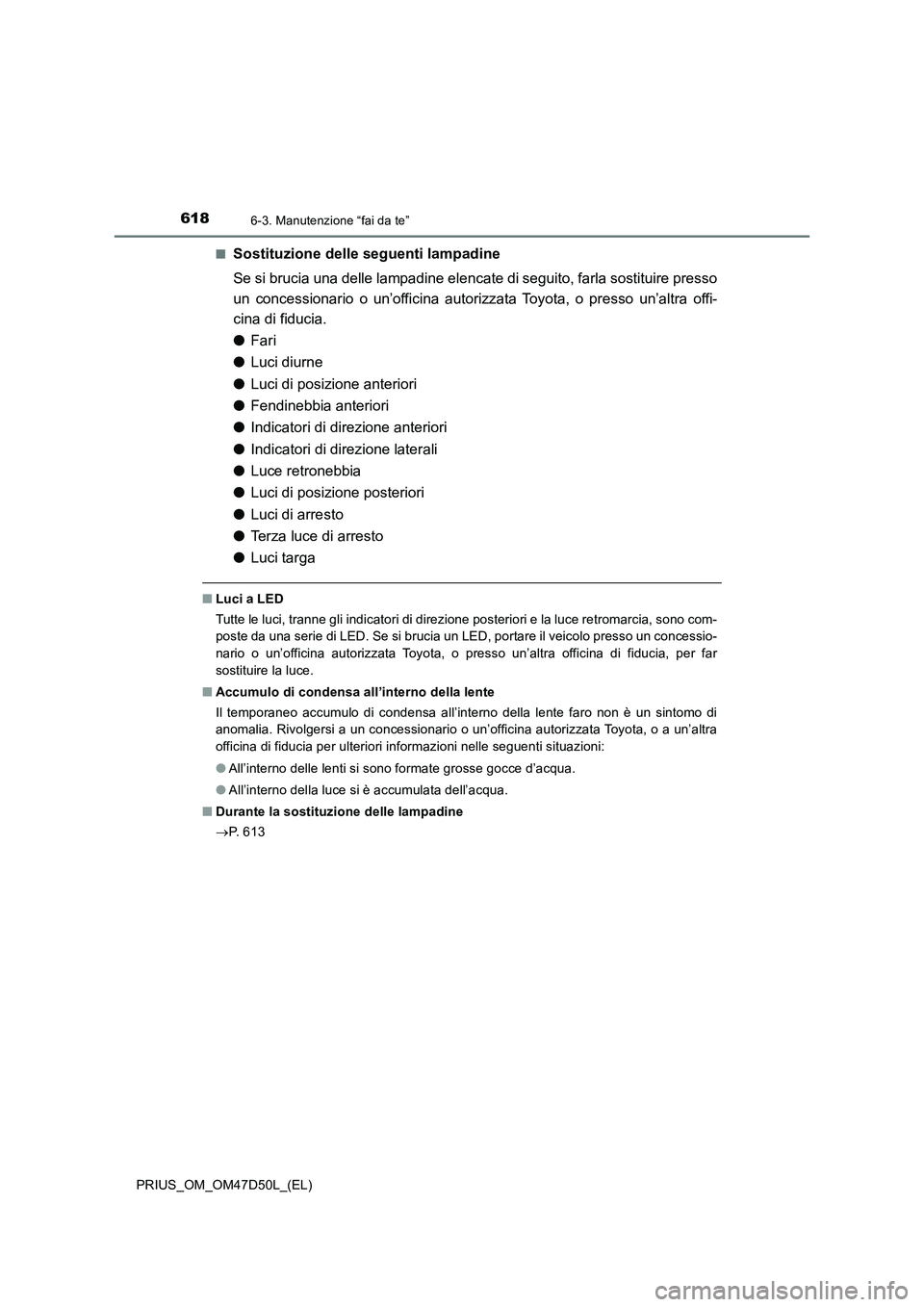

Sostituzione delle seguenti lampadine
Se si brucia una delle lampadine elencate di seguito, farla sostituire presso
un concessionario o un’officina autorizzata Toyota, o presso un’altra offi-
cina di fiducia.
●Fari
●Luci diurne
●Luci di posizione anteriori
●Fendinebbia anteriori
●Indicatori di direzione anteriori
●Indicatori di direzione laterali
●Luce retronebbia
●Luci di posizione posteriori
●Luci di arresto
●Terza luce di arresto
●Luci targa
■Luci a LED
Tutte le luci, tranne gli indicatori di direzione posteriori e la luce retromarcia, sono com-
poste da una serie di LED. Se si brucia un LED, portare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia, per far
sostituire la luce.
■Accumulo di condensa all’interno della lente
Il temporaneo accumulo di condensa all’interno della lente faro non è un sintomo di
anomalia. Rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra
officina di fiducia per ulteriori informazioni nelle seguenti situazioni:
●All’interno delle lenti si sono formate grosse gocce d’acqua.
●All’interno della luce si è accumulata dell’acqua.
■Durante la sostituzione delle lampadine
P. 6 1 3
Page 619 of 752

6196-3. Manutenzione “fai da te”
PRIUS_OM_OM47D50L_(EL)
6
Manutenzione e cura
AVVISO

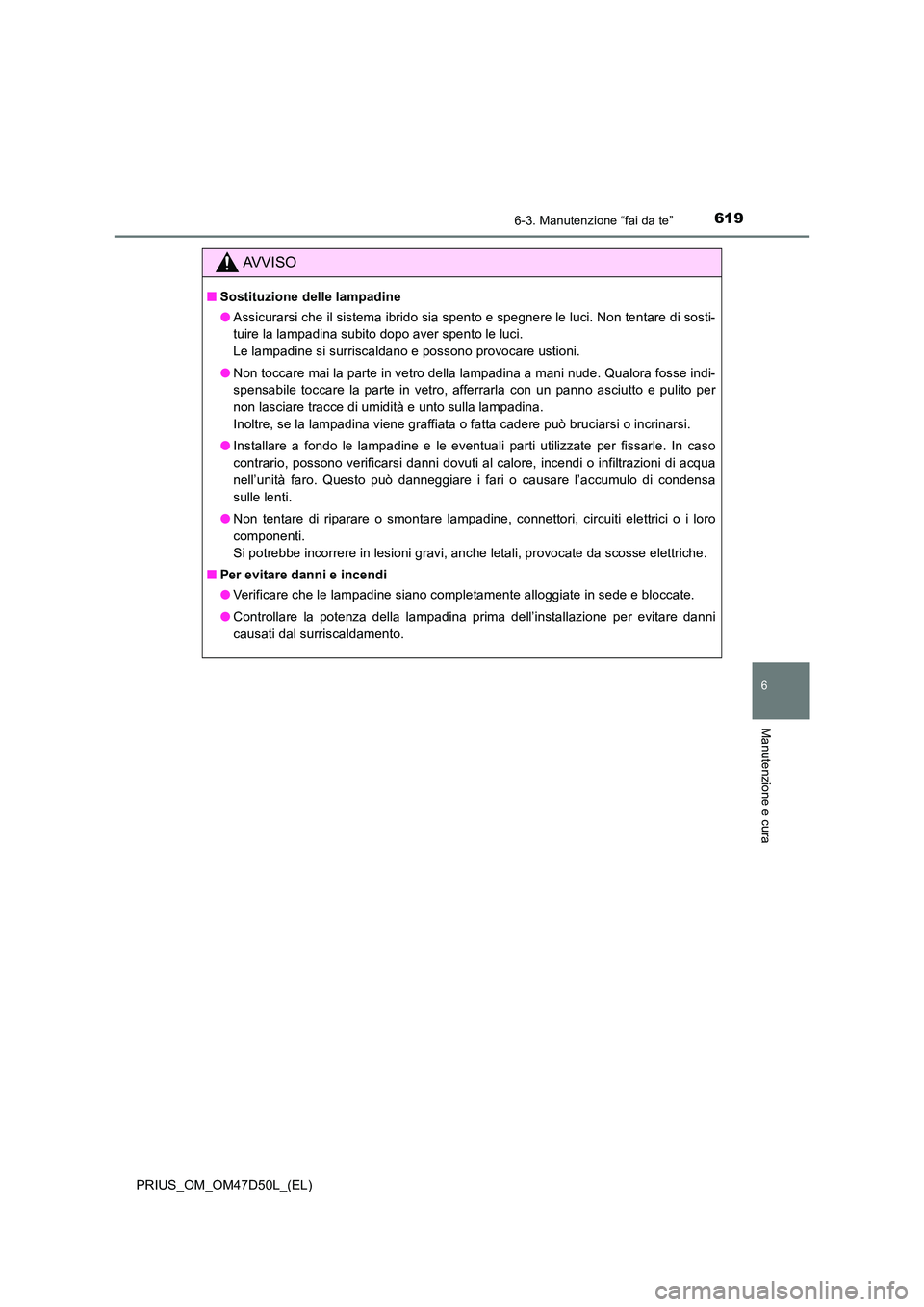

■Sostituzione delle lampadine
● Assicurarsi che il sistema ibrido sia spento e spegnere le luci. Non tentare di sosti-
tuire la lampadina subito dopo aver spento le luci.
Le lampadine si surriscaldano e possono provocare ustioni.
● Non toccare mai la parte in vetro della lampadina a mani nude. Qualora fosse indi-
spensabile toccare la parte in vetro, afferrarla con un panno asciutto e pulito per
non lasciare tracce di umidità e unto sulla lampadina.
Inoltre, se la lampadina viene graffiata o fatta cadere può bruciarsi o incrinarsi.
● Installare a fondo le lampadine e le eventuali parti utilizzate per fissarle. In caso
contrario, possono verificarsi danni dovuti al calore, incendi o infiltrazioni di acqua
nell’unità faro. Questo può danneggiare i fari o causare l’accumulo di condensa
sulle lenti.
● Non tentare di riparare o smontare lampadine, connettori, circuiti elettrici o i loro
componenti.
Si potrebbe incorrere in lesioni gravi, anche letali, provocate da scosse elettriche.
■ Per evitare danni e incendi
● Verificare che le lampadine siano completamente alloggiate in sede e bloccate.
● Controllare la potenza della lampadina prima dell’installazione per evitare danni
causati dal surriscaldamento.
