TOYOTA PRIUS 2019 Omistajan Käsikirja (in Finnish)

3814-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47D46FI
Kun hybridijärjestelmän tehon rajoitussäätö tai jarrujen ohjaus toimii,
summeri soi ja viesti ilmestyy monitoiminäytölle kuljettajan varoittami-
seksi.
Tilanteesta riippuen tehonalennus toimii joko kiihtyvyyden rajoittamiseksi
tai tehon alentamiseksi mahdollisimman paljon.

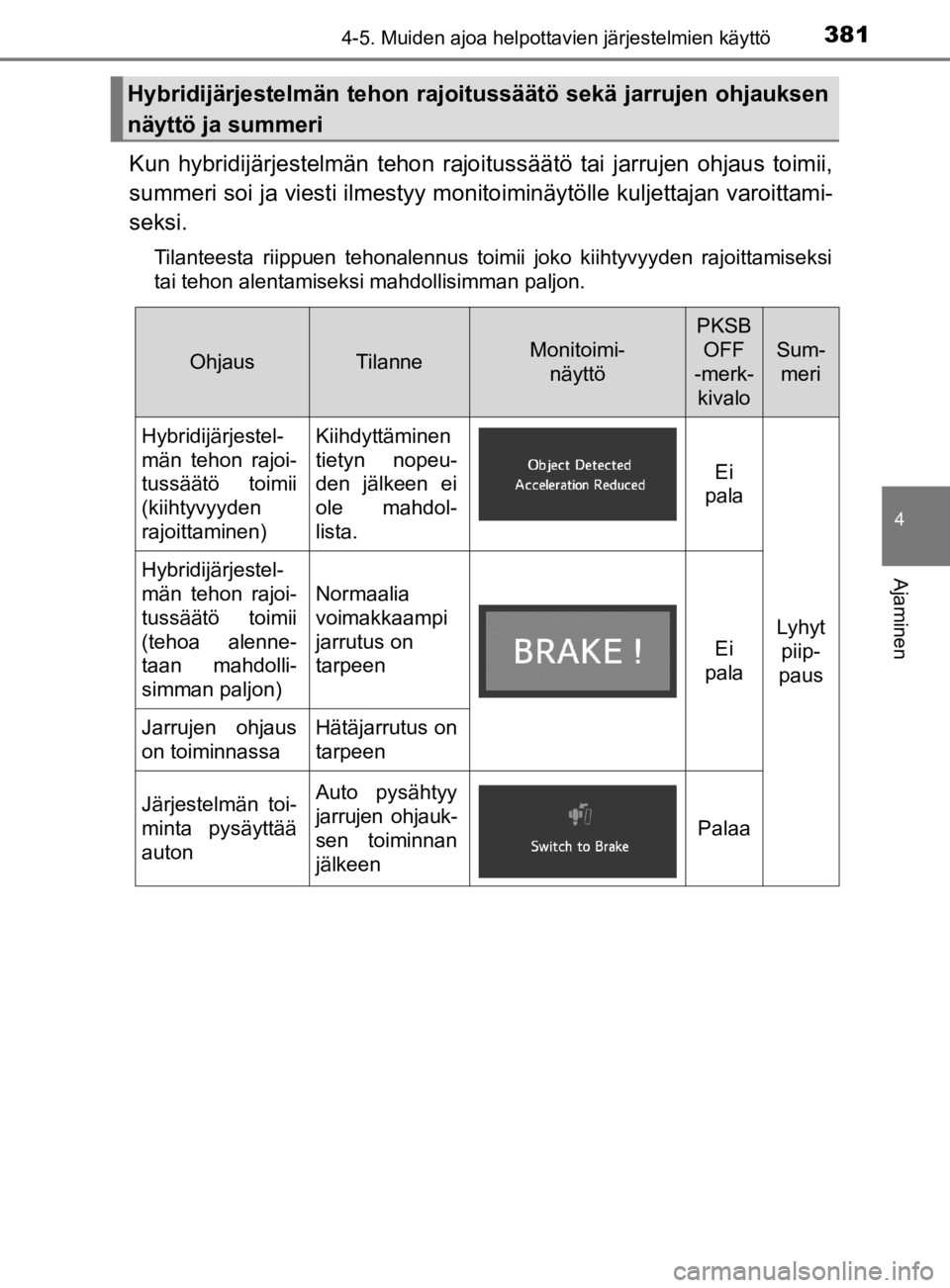

Hybridijärjestelmän tehon rajoitussäätö sekä jarrujen ohjauksen
näyttö ja summeri
OhjausTilanneMonitoimi- näyttö
PKSB OFF
-merk- kivalo
Sum-
meri
Hybridijärjestel-
män tehon rajoi-
tussäätö toimii
(kiihtyvyyden
rajoittaminen)Kiihdyttäminen
tietyn nopeu-
den jälkeen ei
ole mahdol-
lista.
Ei
pala
Lyhyt
piip-
paus
Hybridijärjestel-
män tehon rajoi-
tussäätö toimii
(tehoa alenne-
taan mahdolli-
simman paljon)
Normaalia
voimakkaampi
jarrutus on
tarpeen
Ei
pala
Jarrujen ohjaus
on toiminnassaHätäjarrutus on
tarpeen
Järjestelmän toi-
minta pysäyttää
autonAuto pysähtyy
jarrujen ohjauk-
sen toiminnan
jälkeen
Palaa
OM47D46FI.book Page 381 Friday, August 23, 2019 9:57 AM

3824-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47D46FI
nTunnistimien havainnointialue
Pysäköimistä avustavan jarrutoiminnon havainnointialue poikkeaa tavallisen
pysäköintitutkan havainnointialueesta. (S. 368)
Siksi, vaikka pysäköintitutka havaitsee esteen ja antaa varoituksen, pysäköi-
mistä avustava jarrutoiminto ei välttämättä aktivoidu.
n Järjestelmän toiminta
Kun auto pysähtyy järjestelmän toimesta, pysäköimistä avustava jarrutoi-
minto kytkeytyy pois päältä ja PKSB OFF -merkkivalo palaa.
n Järjestelmän toiminnan palauttaminen
Jos pysäköimistä avustava jarrutoiminto kytkeytyy pois päältä järjestelmän
toimesta ja haluaisit sen käyttöön, kytke joko pysäköimistä avustava jarrutoi-
minto jälleen päälle (S. 377) tai valitse käynnistyspainikkeesta OFF-toimin-
tatila ja sitten uudelleen ON-toimintatila. Lisäksi, kun auto liikkuu eikä estettä
ole enää auton ajosuunnassa, tai kun auton kulkusuunta vaihtuu (kuten vaih-
dettaessa eteenpäinajosta peruutukselle tai päinvastoin), järjestelmän toi-
minta palautuu automaattisesti.
n Esteet, joita tunnistimet eivät havaitse
Tunnistimet eivät välttämättä havaitse seuraavanlaisia esteitä.
lKohteet, joista ääniaallot heijastuvat huonosti, kuten ihmiset, kangas ja lumi.
(Erityisesti tietynlaisiin vaatteisiin pukeutuneita ihmisiä ei vä\
lttämättä voida
havaita.)
l Kohteet jotka eivät ole kohtisuorassa maata vastaan, kohteet jotka eivät ole
suorassa kulmassa auton kulkusuuntaa vastaan, epätasaiset tai aaltomaiset
kohteet
l Matalat kohteet
l Ohuet kohteet kuten vaijerit, aitaukset, köydet ja liikennemerkkitolpat
l Kohteet, jotka ovat erittäin lähellä puskuria
n Pysäköintitutkan summeri
Riippumatta siitä, onko pysäköintitutka päällä tai pois päältä ( S. 363), jos
pysäköimistä avustava jarrutoiminto ei ole pysähtynyt ( S. 377), kun etu- tai
takatunnistimet havaitsevat esteen ja jarrujen ohjaus aktivoituu, pysäköintitut-
kan summeri soi myös ja ilmoittaa likimääräisen etäisyyden esteeseen.
OM47D46FI.book Page 382 Friday, August 23, 2019 9:57 AM

3834-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47D46FIn
Tilanteita, joissa järjestelmä saattaa toimia, vaikka kolarin riskiä ei ole
Seuraavissa tilanteissa järjestelmä saattaa toimia, vaikka kolarin riskiä ei ole.
lYmpäristön vaikutus
• Autolla ajetaan kohti mainoslakanaa tai lippua, matalalla riippuvaa oksaa
tai puomia (kuten esim. rautatien tasoristeyksissä, tullissa ja pysäköinti-
laitoksissa).
• Tien pientareella on este (kun autolla ajetaan kapeaan tunneliin, kapealle sillalle tai kapealla tiellä)
• Autoa taskupysäköidään
• Tien pinnassa on kuoppa tai reikä
• Jos autolla ajetaan metallisen kannen (ristikon) yli, kuten esim. vesikourujen kohdalla
• Autolla ajetaan jyrkän mäen päälle
• Tunnistin on vesikerroksen peitossa, esim. tulvivalla tiellä
l Sään vaikutus
• Jäätä, lunta, kuraa tms. on tarttunut tunnistimeen (kun ne poistetaan,
järjestelmä palaa normaaliksi)
• Rankkasade tai vesiroiskeita auton päälle
• Ankarassa säässä, kuten sumussa, lumessa tai hiekkamyrskyssä
l Muiden ääniaaltojen vaikutus
• Ultraääniaaltojen lähde on lähellä, kuten toisen auton äänitorvi tai pysä-
köintitutka, ajoneuvotunnistin, moottoripyörän moottori tai raskaan
ajoneuvon paineilmajarrut
• Elektronisia komponentteja (kuten taustavalaistu rekisterikilpi (erityisesti fluoresoivat mallit), sumuvalot, pystytanko tai langaton antenni) on asennettu
tunnistimien lähelle
• Autolla ajetaan kapeaa tietä
• Autolla ajetaan soratietä tai alueella,
missä on pitkää ruohoa
OM47D46FI.book Page 383 Friday, August 23, 2019 9:57 AM

3844-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47D46FIl
Autoon on tehty muutoksia
• Auto on kallistunut huomattavasti
• Auton korkeus on muuttunut paljon kuorman takia (etupää on kallistu-
neena ylös- tai alaspäin)
• Tunnistimen suuntaus on muuttunut törmäyksen tai muun iskun takia
n Siinä epätodennäköisessä tapauksessa, että pysäköimistä avustava
jarrutoiminto toimii erehdyksessä risteyksessä tai muualla
Sellaisessa epätodennäköisessä tapauksessa, että pysäköimistä avustava
jarrutoiminto toimii erehdyksessä risteyksessä tai muualla, jarrujen ohjaus
peruuntuu noin kahden sekunnin kuluttua, jotta voit jatkaa eteenpäin ja pois-
tua alueelta. Lisäksi jarrujen ohjaus peruuntuu myös silloin, kun jarrupoljinta
painetaan. Kaasupolkimen painaminen uudelleen mahdollistaa jatkamisen
eteenpäin ja pois alueelta.
n Tilanteita, joissa järjestelmä ei välttämättä toimi normaalisti
Seuraavissa tilanteissa järjestelmä ei ehkä toimi normaalisti.
lYmpäristön vaikutus
• Auton ja havaittavan esteen välissä on toinen este, jota ei voida havaita
• Auton eteen kaartaa tai tulee sivulta este, kuten toinen ajoneuvo, mootto-
ripyörä, polkupyörä tai jalankulkija.
l Sään vaikutus
• Jäätä, lunta, kuraa tms. on tarttunut tunnistimeen (kun ne poistetaan,
järjestelmä palaa normaaliksi)
• Rankkasade tai vesiroiskeita auton päälle
• Ankarassa säässä, kuten sumussa, lumessa tai hiekkamyrskyssä • Tunnistimen ympärillä oleva alue on erittäin kuuma tai kylmä
• Tuuli on voimakas
OM47D46FI.book Page 384 Friday, August 23, 2019 9:57 AM

3854-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47D46FIl
Muiden ääniaaltojen vaikutus
• Ultraääniaaltojen lähde on lähellä, kuten toisen auton äänitorvi tai
pysäköintitutka, ajoneuvotunnistin, moottoripyörän moottori tai raskaan
ajoneuvon paineilmajarrut
• Elektronisia komponentteja (kuten taustavalaistu rekisterikilpi (erityisesti fluoresoivat mallit), sumuvalot, pystytanko tai langaton antenni) on asen-
nettu tunnistimien lähelle
l Autoon on tehty muutoksia
• Ajettaessa vaihdeasennon N-asennossa
• Auto on kallistunut huomattavasti
• Auton korkeus on muuttunut paljon kuorman takia (etupää on kallistuneena
ylös- tai alaspäin)
• Tunnistimen suuntaus on muuttunut törmäyksen tai muun iskun takia
n Pysäköimistä avustavan jarrutoiminnon toiminta pysäköintiavustimen
(IPA) toimiessa
S. 390
n 12 V -akun irrotuksen ja asennuksen yhteydessä
Järjestelmä on alustettava.
Järjestelmä voidaan alustaa ajamalla autolla suoraan eteenpäin 5 sekunnin
ajan noin 35 km/h tai nopeammin.
n Jos "PKSB Unavailable" (pysäköimistä avustava jarrutoiminto ei ole käy-
tettävissä) -viesti ilmestyy monitoiminäyttöön ja PKSB OFF -merkkivalo
vilkkuu
l Jäätä, lunta, kuraa tms. on ehkä tarttunut tunnistimeen. Jos näin tapahtuu,
poista jää, lumi, kura jne. tunnistimesta järjestelmän normaalin toiminnan
palauttamiseksi.
Matalissa lämpötiloissa saattaa myös tulla varoitusviesti jään muodostuessa
tunnistimeen, jolloin tunnistin ei aina tunnista esteitä. Järjestelmä palaa
normaaliksi, kun jää sulaa.
l Jos viesti ilmestyy vielä tunnistimen puhdistamisen jälkeen tai tunnistin
ei alun alkaenkaan ollut likainen, anna valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan korjaamon tutkia auto.
l Järjestelmää ei ehkä ole alustettu 12 V -akun irrotuksen ja asennuksen jäl-
keen. Suorita järjestelmän alustus.
n Jos "PKSB Malfunction Visit Y our Dealer" (pysäköimistä avustavan
jarrutoiminnon toimintahäiriö, ota yhtey ttä jälleenmyyjään) -viesti ilmestyy
monitoiminäyttöön, PKSB OFF -merkkivalo vilkkuu ja summeri soi
Järjestelmä ei välttämättä toimi oikein. Anna valtuutetun Toyota-jälleenmyyjän
tai -korjaamon tai muun luotettavan korjaamon tutkia auto.
OM47D46FI.book Page 385 Friday, August 23, 2019 9:57 AM

3864-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47D46FI
VAROITUS
n Turvallinen käyttö
Älä luota pelkästään järjestelmän toimintaan. Liiallinen luottaminen järjestel-
mään voi aiheuttaa yllättävän onnettomuuden.
l Kuljettaja on yksin vastuussa turvallisesta ajamisesta. Kiinnitä aina huo-
miota ympäröivään tilanteeseen turvallisuuden takaamiseksi. Pysäköimistä
avustava jarrutoiminto voi auttaa lieventämään törmäysten seurauksia.
Se ei kuitenkaan välttämättä toimi joka tilanteessa.
l Pysäköimistä avustavaa jarrutoimintoa ei ole suunniteltu pysäyttämään
autoa kokonaan. Lisäksi, vaikka pysäköimistä avustava jarrutoiminto pystyy
pysäyttämään auton, jarrujen ohjaus peruuntuu noin kahden sekunnin
kuluttua, joten paina heti jarrupoljinta.
n Jotta järjestelmä toimisi oikein
Noudata seuraavia varotoimia tunnistimiin liittyen ( S. 377). Näiden varo-
toimien laiminlyöminen voi aiheuttaa tunnistimien toiminnan häiriintymisen
ja seurauksena voi olla onnettomuus.
l Älä tee mitään muutoksia, purkutöitä tai maalauksia
l Käytä vain alkuperäisiä varaosia
l Älä kohdista iskuja tunnistimien ympäristöön
l Älä vaurioita tunnistimia ja pidä ne puhtaina
n Jousituksen käsittely
Älä tee muutoksia jousitukseen, sillä auton korkeuden tai asennon muutok-
set voivat estää tunnistimia havaitsemasta esteitä oikein, estää järjestelmän
toiminnan tai aiheuttaa sen tarpeettoman toiminnan.
OM47D46FI.book Page 386 Friday, August 23, 2019 9:57 AM

3874-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47D46FIHUOMAA
n
Tunnistimien toimintahäiriöiden estäminen
l Jos tunnistimen alueelle kohdistuu isku, järjestelmä ei ehkä toimi oikein
tunnistimen toimintahäiriön takia. Anna valtuutetun Toyota-jälleenmyyjän
tai -korjaamon tai muun luotettavan korjaamon tutkia auto.
l Kun peset autoa painepesurilla, älä suuntaa vesisuihkua suoraan tunnisti-
miin. Tunnistimet eivät välttämättä toimi kunnolla, jos ne altistuvat voimak-
kaalle vedenpaineelle.
l Kun peset autoa höyrypesurilla, älä suuntaa höyryä liiian lähelle tunnisti-
mia. Tunnistimet eivät välttämättä toimi oikein, jos ne altistuvat höyrylle.
n Tarpeettoman toiminnan estäminen
Kytke seuraavissa tilanteissa pysäköimistä avustava jarrutoiminto pois
päältä. Järjestelmä saattaa toimia, vaikka kolarin riskiä ei ole.
l Testauslaitteen rullia, alustadynamometria tai vastaavaa laitetta käytetään
tarkastukseen tms.
l Autoa kuormataan laivaan, kuorma-autoon tai muuhun kuljetusvälineeseen
l Jousitusta on madallettu tai on asennettu kooltaan alkuperäisistä poikkeavat
renkaat
l Auton korkeus on muuttunut paljon kuorman takia (etupää on kallistuneena
ylös- tai alaspäin).
l Autoon on asennettu hinaussilmukka
l Kun käytät autoasi automaattipesussa
OM47D46FI.book Page 387 Friday, August 23, 2019 9:57 AM

3884-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47D46FI
Pysäköintiavustin (IPA)
nToimintojen yhteenveto
Pysäköintiavustin (IPA) kääntää automaattisesti ohjauspyörää
peruutettaessa suunniteltuun pysäköintipaikkaan ja lähdettäessä
taskupysäköinnistä. (Vaihdeasennon vaihtaminen ja nopeuden
säätö eteen- ja taakse päin ajettaessa ei tapahdu automaattisesti.)
l Pysäköintiavustin (IPA) ei pysäköi autoa automaattisesti. Järjes-
telmä avustaa lähdettäessä auto lla rivi- tai taskupysäköinnistä.
l Pysäköintiavustin (IPA) avustaa ohjauspyörän käsittelyssä ja
ohjaa auton kohti valittua pysäköintipaikkaa. Valittu pysäköinti-
paikka ei aina ole mahdollinen saavuttaa, riippuen tien ja auton
kunnosta pysäköintihetkellä sekä etäisyydestä valittuun pysä-
köintipaikkaan.
nKytkentä pysäköimistä avustavaan jarrutoimintoon
Kun pysäköintiavustin (IPA) toimii ja järjestelmä havaitsee esteen,
joka voisi aiheuttaa törmäyksen, hä täjarrutus toimii riippumatta siitä,
onko pysäköimistä avustava jarrutoiminto päällä tai pois päältä.
(  S. 390)
: Joissakin malleissa
Pysäköintiavustin (IPA)
VAROITUS
l Kun peruutat tai ajat eteenpäin, varmista alueen turvallisuus edessä tai
takana sekä auton ympärillä, ja peruut a tai aja eteenpäin hitaasti, säädellen
auton nopeutta jarrupolkimella.
l Jos auto on vaarassa osua jalankulkijaan, toiseen ajoneuvoon tai muihin
esteisiin, pysäytä auto painamalla jarrupoljinta ja paina sitten pysäköinti-
avustimen (IPA) katkaisinta ( S. 391) kytkeäksesi järjestelmän pois
päältä.
OM47D46FI.book Page 388 Friday, August 23, 2019 9:57 AM

3894-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47D46FI

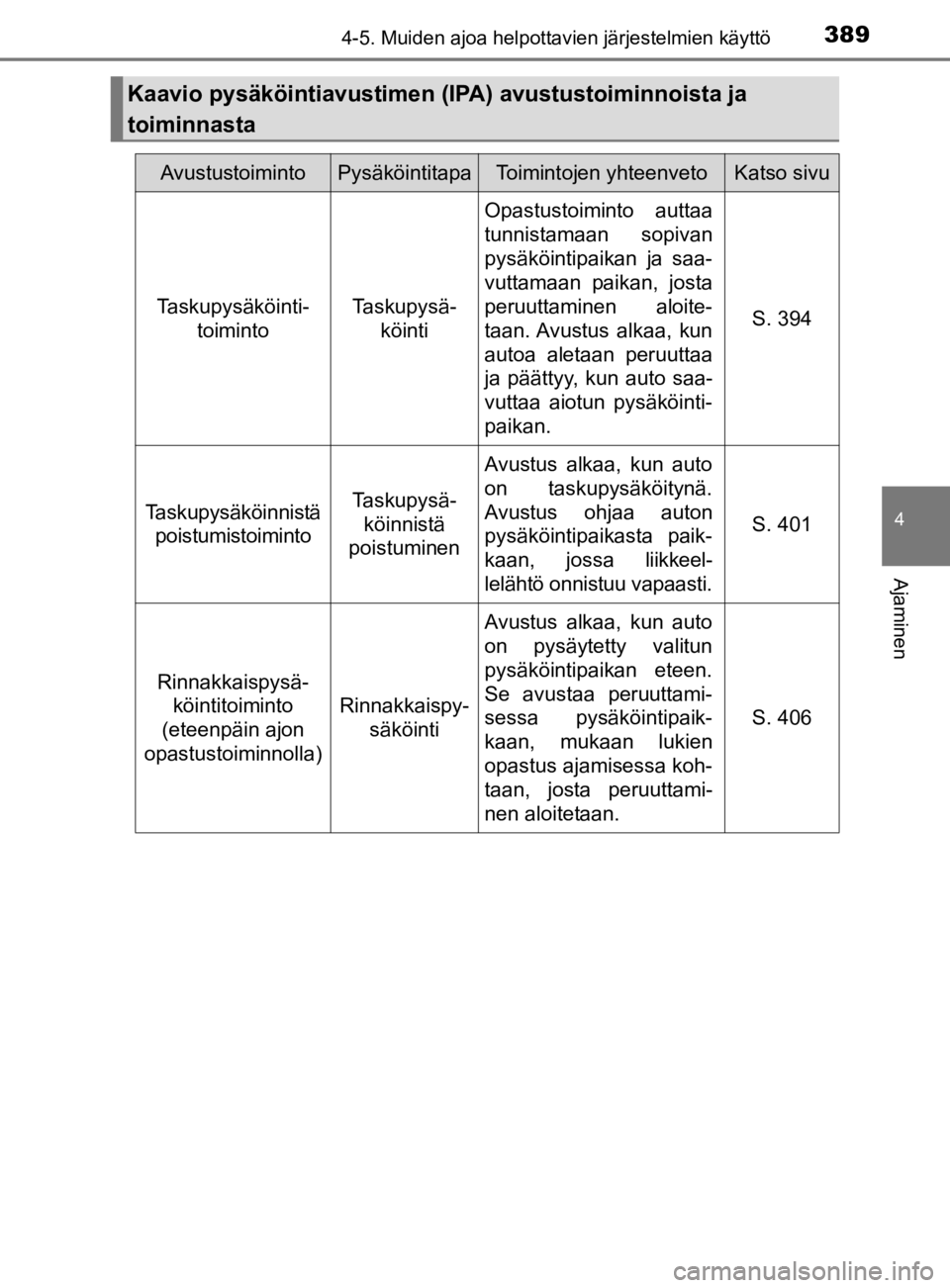

Kaavio pysäköintiavustimen (IPA) avustustoiminnoista ja
toiminnasta
AvustustoimintoPysäköintitapaToimintojen yhteenvetoKatso sivu
Taskupysäköinti-toimintoTaskupysä-köinti
Opastustoiminto auttaa
tunnistamaan sopivan
pysäköintipaikan ja saa-
vuttamaan paikan, josta
peruuttaminen aloite-
taan. Avustus alkaa, kun
autoa aletaan peruuttaa
ja päättyy, kun auto saa-
vuttaa aiotun pysäköinti-
paikan.
S. 394
Taskupysäköinnistä poistumistoimintoTaskupysä-
köinnistä
poistuminen
Avustus alkaa, kun auto
on taskupysäköitynä.
Avustus ohjaa auton
pysäköintipaikasta paik-
kaan, jossa liikkeel-
lelähtö onnistuu vapaasti.
S. 401
Rinnakkaispysä- köintitoiminto
(eteenpäin ajon
opastustoiminnolla)
Rinnakkaispy-
säköinti
Avustus alkaa, kun auto
on pysäytetty valitun
pysäköintipaikan eteen.
Se avustaa peruuttami-
sessa pysäköintipaik-
kaan, mukaan lukien
opastus ajamisessa koh-
taan, josta peruuttami-
nen aloitetaan.
S. 406
OM47D46FI.book Page 389 Friday, August 23, 2019 9:57 AM

3904-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47D46FI
nPysäköimistä avustavan jarrutoiminnon toiminta pysäköintiavustimen
(IPA) toimiessa
Kun pysäköintiavustin (IPA) on toiminnassa ja järjestelmä havaitsee esteen,
joka voisi aiheuttaa törmäyksen, hybridijärjestelmän tehon rajoitussäätö ja
pysäköimistä avustava jarrutoiminnon jarrujen ohjaus toimii riippumatta siitä,
onko pysäköimistä avustava jarrutoiminto päällä tai pois päältä. (S. 377)
l Kun pysäköimistä avustava jarrutoimi nto alkaa toimia, pysäköintiavustimen
(IPA) toiminta keskeytyy tilapäisesti ja pysäköimistä avustavan jarrutoimin-
non toiminta ilmaistaan monitoiminäytöllä. ( S. 381)
l Jos pysäköintiavustimen (IPA) toiminta keskeytyy kolme kertaa pysäköi-
mistä avustavan jarrutoiminnon toiminnan takia, pysäköintiavustimen toiminta
peruuntuu.
l Kun pysäköintiavustin (IPA) tulee käyttöön pysäköimistä avustavan jarrutoi-
minnon toiminnan jälkeen, vaihtamiskehotus ilmestyy monitoiminäytölle.
Pysäköintiavustimen (IPA) toiminta voidaan palauttaa vaihtamalla monitoi-
minäytön kehotteen mukaisesti ja painamalla pysäköintiavustimen (IPA)
katkaisinta ( S. 391) uudelleen.
n Vaihdeasennon vaihtaminen pysäköintiavustimen (IPA) toimiessa
Jos järjestelmä havaitsee, että kuljettajaa aikoo ajaa eteen- tai taaksepäin,
avustus jatkuu vaikka kuljettaja vaihtaisi vaihdeasentoa ennen kuin järjes-
telmä kehottaa tekemään niin. Koska kuljettajan toiminta kuitenkin poikkeaa
järjestelmän tarjoamasta opastuksesta, tarvittavien käännösliikkeiden määrä
voi kasvaa.
n Muutettavat asetukset
Asetuksia kuten (esim. esteiden havaitsemisaluetta) voidaan muuttaa.
(Muutettavat asetukset: S. 651)
OM47D46FI.book Page 390 Friday, August 23, 2019 9:57 AM
