žárovky TOYOTA PRIUS 2020 Návod na použití (in Czech)

OBSAH4
PRIUS_OM_OM47E11CZ_(EE)5-1. Používání systému klimatizace
a odmlžování
Automatický systém
klimatizace .......................530
Vyhřívání sedadel ..............540
5-2. Používání osvětlení interiéru
Přehled osvětlení interiéru ... 542
• Přední vnitřní lampička ..543
• Přední osobní lampičky... 543
• Zadní vnitřní lampička ...544
5-3. Používání úložných prostorů
Přehled úložných prostorů ... 545
• Odkládací schránka .......546
• Schránka v konzole .......546
• Držáky nápojů................547
• Držáky lahví/
dveřní kapsy ..................548
• Příruční schránky...........549
• Kapsy opěradla .............550
Vybavení zavazadlového
prostoru ...........................551
5-4. Používání dalšího vybavení
interiéru
Další vybavení interiéru .....557
• Sluneční clony ...............557
• Kosmetická zrcátka .......557
• Napájecí zásuvky ..........558
• Bezdrátová nabíječka ....559
• Opěrka paží ...................565
• Háčky na oděvy .............565
• Přídržná madla ..............5666-1. Údržba a péče
Čistění a ochrana
exteriéru vozidla .............. 568
Čistění a ochrana
interiéru vozidla ............... 574
6-2. Údržba
Požadavky na údržbu........ 577
6-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí....................... 580
Kapota ............................... 583
Umístění podlahového
zvedáku........................... 585
Motorový prostor ............... 586
Pneumatiky ....................... 600
Tlak huštění pneumatik ..... 617
Kola ................................... 619
Filtr klimatizace ................. 622
Čistění větracího otvoru
přívodu vzduchu hybridního
(trakčního) akumulátoru
a filtru .............................. 625
Výměna gumičky
stěračů ............................ 630
Baterie elektronického
klíče................................. 634
Kontrola a výměna
pojistek ............................ 637
Žárovky ............................. 641
5Vybavení interiéru6Údržba a péče

13Obrazový rejstřík
PRIUS_OM_OM47E11CZ_(EE)
Stěrače čelního skla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 343
Pokyny pro zimní sezónu . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 524
Pokyny pro myčku vozidel (vozidla se stěrači čelního skla
se senzorem deště) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 570
Výměna gumičky stěrače . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 630
Dvířka palivové nádrže . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 349
Postup při tankování . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 349
Typ paliva/objem palivové nádrže . . . . . . . . . . . . . . . . . . . . . . S. 737
Pneumatiky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 600
Rozměry/tlak huštění pneumatik . . . . . . . . . . . . . . . . . . . . . . . S. 745
Zimní pneumatiky/sněhové řetězy . . . . . . . . . . . . . . . . . . . . . . S. 524
Kontrola/střídání/výstražný systém tlaku pneumatik*1 . . . . . . S. 600
Řešení při defektu pneumatik . . . . . . . . . . . . . . . . . . . . . S. 679, 699
Kapota . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 583
Otevírání . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 583
Motorový olej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 738
Řešení při přehřátí . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 725
Světlomety/přední obrysová světla/
světla pro denní svícení . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 333
Přední mlhová světla /zadní mlhové světlo*2 . . . . . . . . . . . S. 342
Směrová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 331
Koncová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 333
Osvětlení registrační značky . . . . . . . . . . . . . . . . . . . . . . . . S. 333
Couvací světlo*2
Přesunutí řadicí páky do R . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 325
4
5
6
7
Žárovky venkovních světel pro jízdu
(Postup výměny: S. 641, Příkon: S. 747)
*1: Je-li ve výbavě
*2: Tyto položky mohou být umístěny na opačné straně podle cílové ho regionu.
8
9
10
11
12
13

567

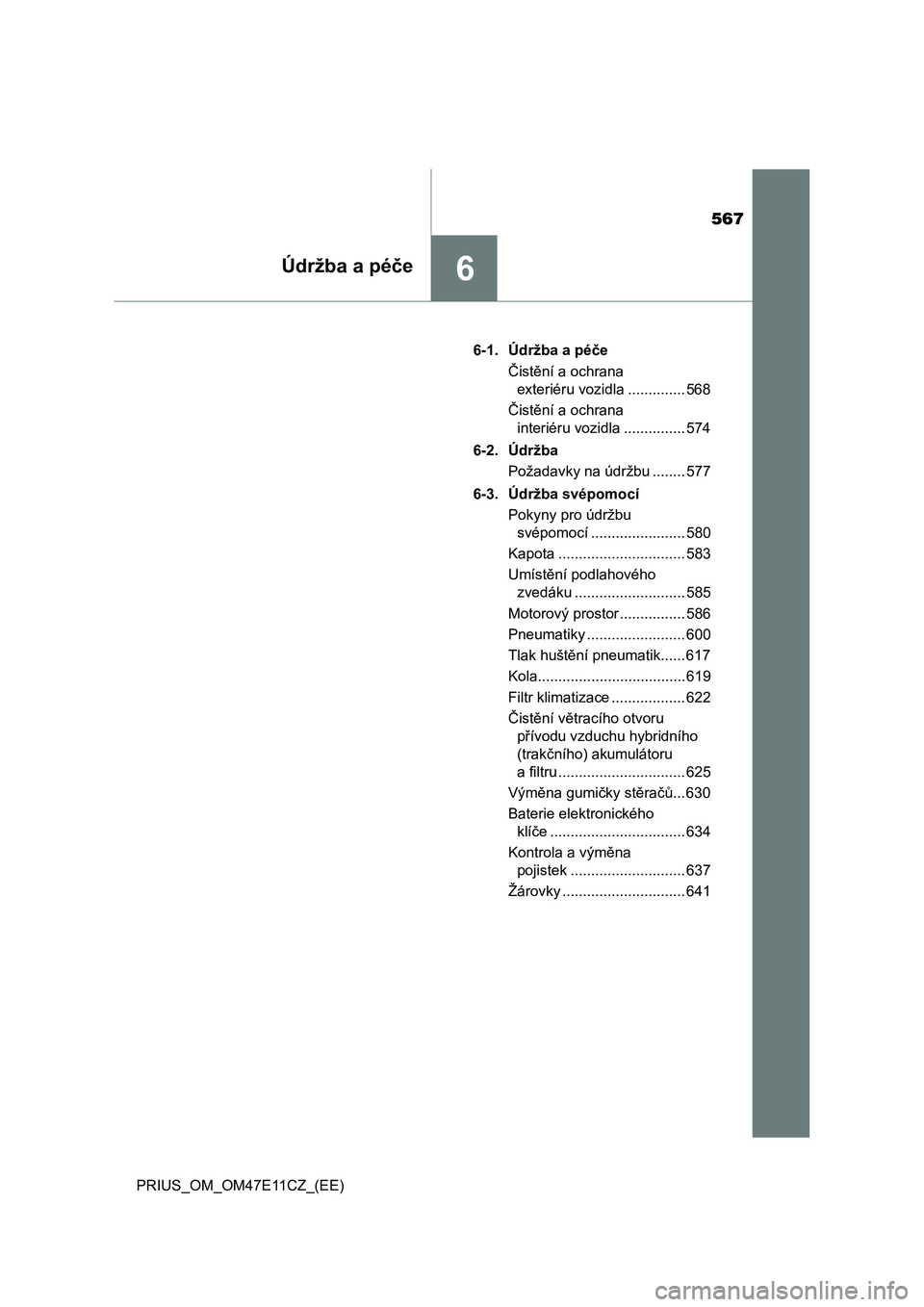

6Údržba a péče
PRIUS_OM_OM47E11CZ_(EE)6-1. Údržba a péče
Čistění a ochrana
exteriéru vozidla .............. 568
Čistění a ochrana
interiéru vozidla ............... 574
6-2. Údržba
Požadavky na údržbu ........ 577
6-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí ....................... 580
Kapota ............................... 583
Umístění podlahového
zvedáku ........................... 585
Motorový prostor ................ 586
Pneumatiky ........................ 600
Tlak huštění pneumatik...... 617
Kola.................................... 619
Filtr klimatizace .................. 622
Čistění větracího otvoru
přívodu vzduchu hybridního
(trakčního) akumulátoru
a filtru ............................... 625
Výměna gumičky stěračů... 630
Baterie elektronického
klíče ................................. 634
Kontrola a výměna
pojistek ............................ 637
Žárovky .............................. 641

5806-3. Údržba svépomocí
PRIUS_OM_OM47E11CZ_(EE)

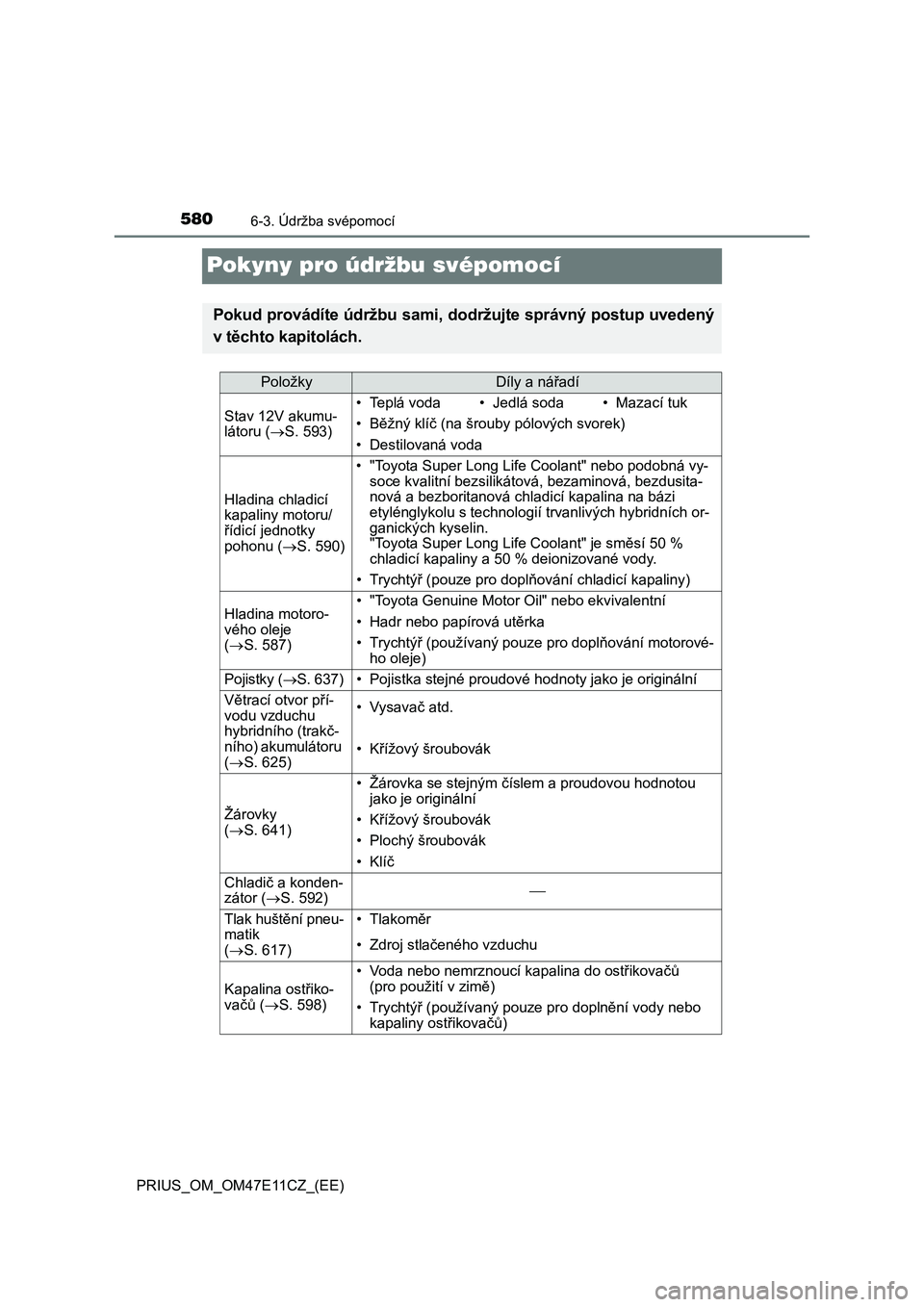

Pokyny pro údržbu svépomocí
Pokud provádíte údržbu sami, dodržujte správný postup uvedený
v těchto kapitolách.
PoložkyDíly a nářadí
Stav 12V akumu-
látoru (S. 593)• Teplá voda • Jedlá soda • Mazací tuk
• Běžný klíč (na šrouby pólových svorek)
• Destilovaná voda
Hladina chladicí
kapaliny motoru/
řídicí jednotky
pohonu (S. 590)• "Toyota Super Long Life Coolant" nebo podobná vy-
soce kvalitní bezsilikátová, bezaminová, bezdusita-
nová a bezboritanová chladicí kapalina na bázi
<00480057005c004f00700051004a004f005c004e0052004f0058000300560003005700480046004b00510052004f0052004a004c0074000300570055005900440051004f004c005900ea0046004b0003004b005c00450055004c0047005100740046004b00
03005200550010[
ganických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 %
chladicí kapaliny a 50 % deionizované vody.
• Trychtýř (pouze pro doplňování chladicí kapaliny)
Hladina motoro-
vého oleje
(S. 587)• "Toyota Genuine Motor Oil" nebo ekvivalentní
• Hadr nebo papírová utěrka
• Trychtýř (používaný pouze pro doplňování motorové-
ho oleje)
Pojistky (S. 637)• Pojistka stejné proudové hodnoty jako je originální
Větrací otvor pří-
vodu vzduchu
hybridního (trakč-
ního) akumulátoru
(S. 625)• Vysavač atd.
• Křížový šroubovák
Žárovky
(S. 641)
• Žárovka se stejným číslem a proudovou hodnotou
jako je originální
• Křížový šroubovák
• Plochý šroubovák
•Klíč
Chladič a konden-
zátor (S. 592)
Tlak huštění pneu-
matik
(S. 617)• Tlakoměr
• Zdroj stlačeného vzduchu
Kapalina ostřiko-
vačů (S. 598)
• Voda nebo nemrznoucí kapalina do ostřikovačů
(pro použití v zimě)
• Trychtýř (používaný pouze pro doplnění vody nebo
kapaliny ostřikovačů)

6406-3. Údržba svépomocí
PRIUS_OM_OM47E11CZ_(EE)

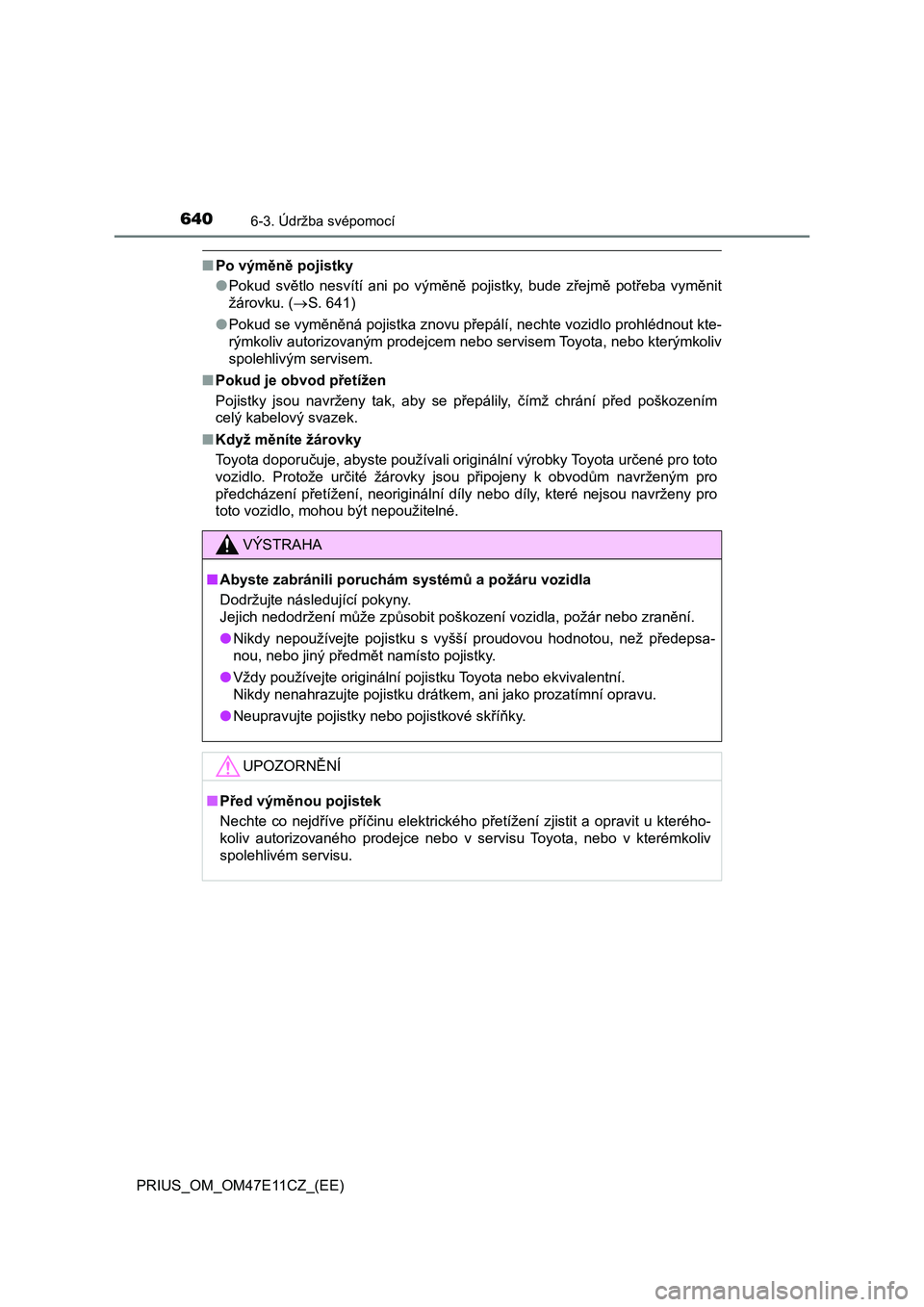

■Po výměně pojistky
● Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. ( S. 641)
● Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kte rýmkoliv
spolehlivým servisem.
■ Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením
celý kabelový svazek.
■ Když měníte žárovky
Toyota doporučuje, abyste používali originální výrobky Toyota u rčené pro toto
vozidlo. Protože určité žárovky jsou připojeny k obvodům navrže ným pro
předcházení přetížení, neoriginální díly nebo díly, které nejso u navrženy pro
toto vozidlo, mohou být nepoužitelné.
VÝSTRAHA
■ Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo z ranění.
● Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsa-
nou, nebo jiný předmět namísto pojistky.
● Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu .
● Neupravujte pojistky nebo pojistkové skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opr avit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kte rémkoliv
spolehlivém servisu.

6416-3. Údržba svépomocí
PRIUS_OM_OM47E11CZ_(EE)
6
Údržba a péče

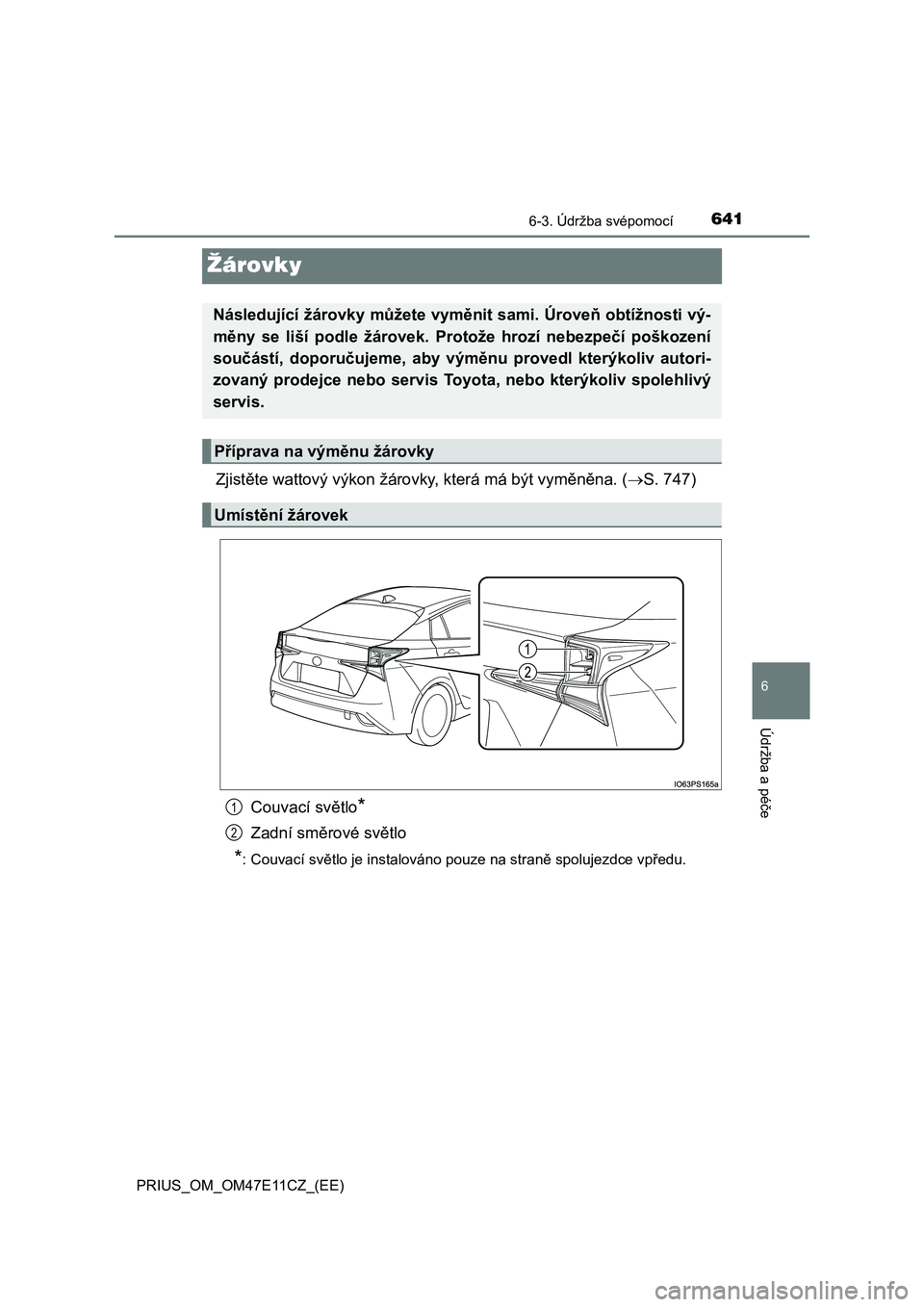

Žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 747)
Couvací světlo*
Zadní směrové světlo
*: Couvací světlo je instalováno pouze na straně spolujezdce vpř edu.
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti vý-
měny se liší podle žárovek. Pr otože hrozí nebezpečí poškození
součástí, doporučujeme, aby výmě nu provedl kterýkoliv autori-
zovaný prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
Příprava na výměnu žárovky
Umístění žárovek
1
2

6436-3. Údržba svépomocí
PRIUS_OM_OM47E11CZ_(EE)
6
Údržba a péče

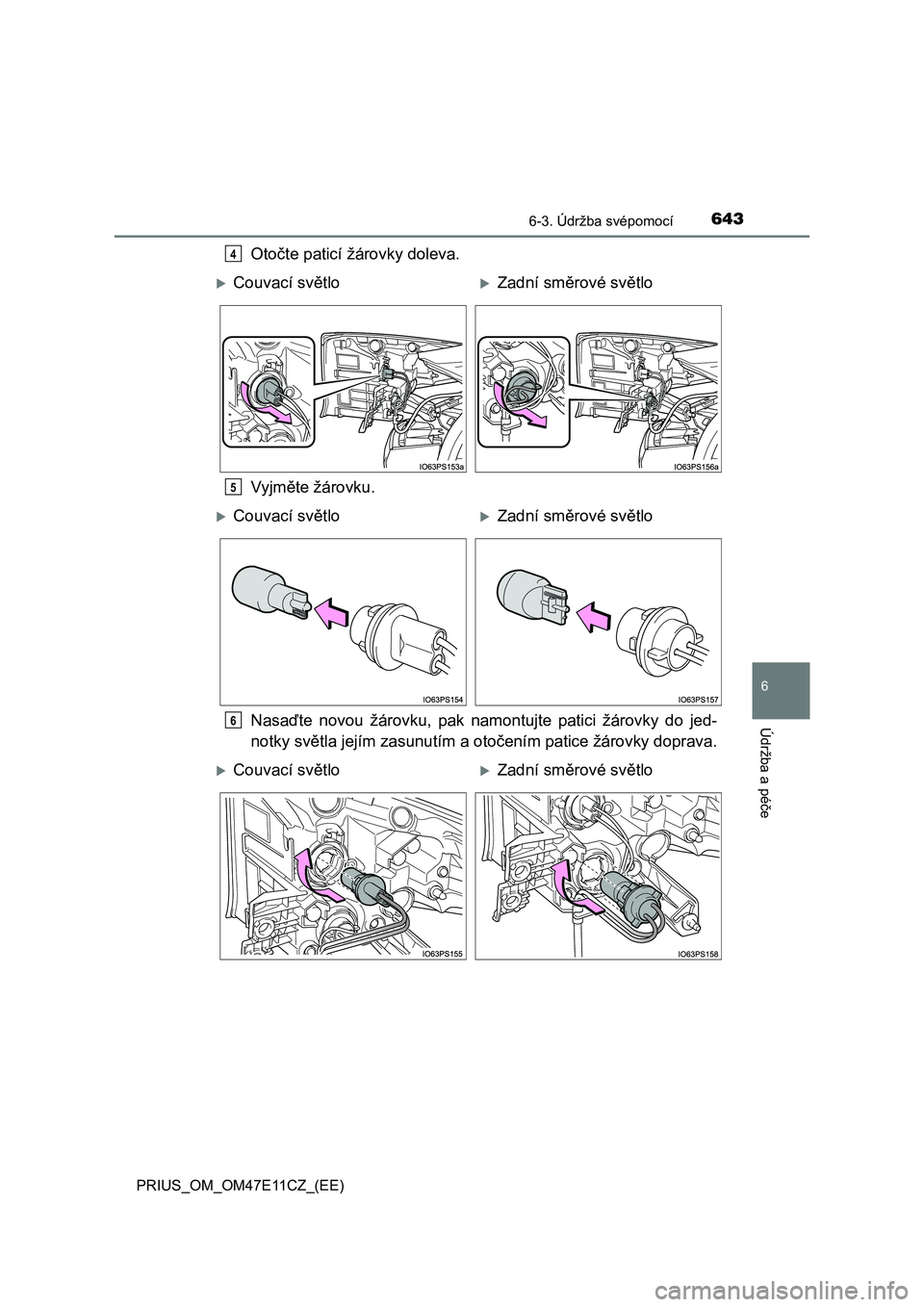

Otočte paticí žárovky doleva.
Vyjměte žárovku.
Nasaďte novou žárovku, pak nam ontujte patici žárovky do jed-
notky světla jejím zas unutím a otočením patice žárovky doprava.
4
Couvací světloZadní směrové světlo
5
Couvací světloZadní směrové světlo
6
Couvací světloZadní směrové světlo

6456-3. Údržba svépomocí
PRIUS_OM_OM47E11CZ_(EE)
6
Údržba a péče

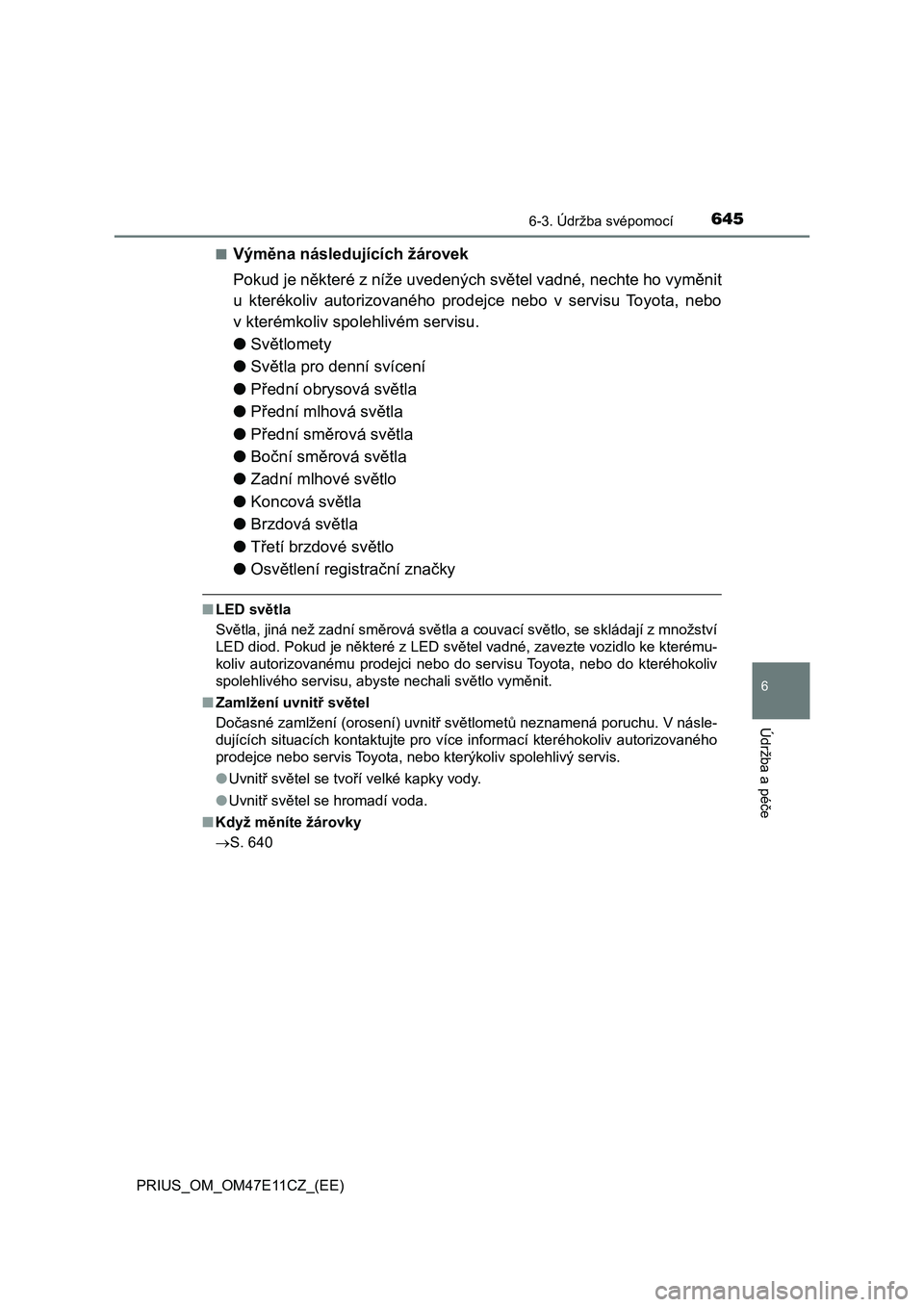

■Výměna následujících žárovek
Pokud je některé z níže uvedenýc h světel vadné, nechte ho vyměnit
u kterékoliv autorizovaného prode jce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
● Světlomety
● Světla pro denní svícení
● Přední obrysová světla
● Přední mlhová světla
● Přední směrová světla
● Boční směrová světla
● Zadní mlhové světlo
● Koncová světla
● Brzdová světla
● Třetí brzdové světlo
● Osvětlení registrační značky
■LED světla
Světla, jiná než zadní směrová světla a couvací světlo, se sklá dají z množství
LED diod. Pokud je některé z LED světel vadné, zavezte vozidlo ke kterému-
koliv autorizovanému prodejci nebo do servisu Toyota, nebo do k teréhokoliv
spolehlivého servisu, abyste nechali světlo vyměnit.
■ Zamlžení uvnitř světel
Dočasné zamlžení (orosení) uvnitř světlometů neznamená poruchu. V násle-
dujících situacích kontaktujte pro více informací kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
● Uvnitř světel se tvoří velké kapky vody.
● Uvnitř světel se hromadí voda.
■ Když měníte žárovky
 S. 640

6466-3. Údržba svépomocí
PRIUS_OM_OM47E11CZ_(EE)

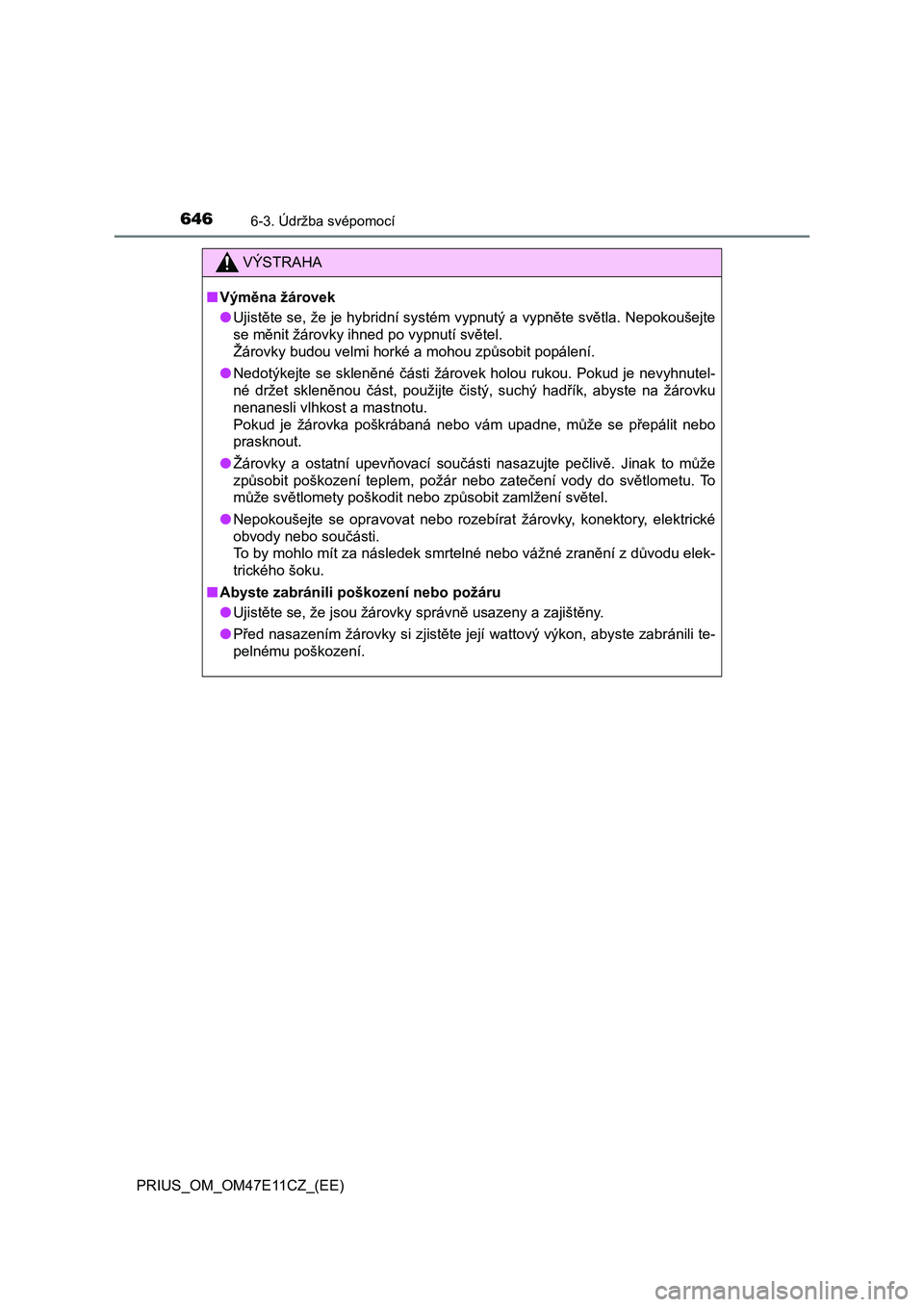

VÝSTRAHA
■Výměna žárovek
● Ujistěte se, že je hybridní systém vypnutý a vypněte světla. Nepokoušejte
se měnit žárovky ihned po vypnutí světel.
Žárovky budou velmi horké a mohou způsobit popálení.
● Nedotýkejte se skleněné části žárovek holou rukou. Pokud je nevyhnutel-
né držet skleněnou část, použijte čistý, suchý hadřík, abyste n a žárovku
nenanesli vlhkost a mastnotu.
Pokud je žárovka poškrábaná nebo vám upadne, může se přepálit n ebo
prasknout.
● Žárovky a ostatní upevňovací součásti nasazujte pečlivě. Jinak to může
způsobit poškození teplem, požár nebo zatečení vody do světlome tu. To
může světlomety poškodit nebo způsobit zamlžení světel.
● Nepokoušejte se opravovat nebo rozebírat žárovky, konektory, elektrické
obvody nebo součásti.
To by mohlo mít za následek smrtelné nebo vážné zranění z důvod u elek-
trického šoku.
■ Abyste zabránili poškození nebo požáru
● Ujistěte se, že jsou žárovky správně usazeny a zajištěny.
● Před nasazením žárovky si zjistěte její wattový výkon, abyste zabránili te-
pelnému poškození.

7478-1. Technické údaje
PRIUS_OM_OM47E11CZ_(EE)
8
Technické údaje vozidla
Žárovky
ŽárovkyWTy p
ExteriérZadní směrová světla21A
Couvací světlo16B
Interiér
Kosmetické lampičky8B
Přední vnitřní/osobní lampičky5B
Zadní vnitřní lampička8C
Osvětlení dveří5B
Osvětlení zavazadlového prostoru5B
A: Bezpaticové žárovky (oranžové)
B: Bezpaticové žárovky (čiré)
C: Sufitové žárovky
