1212. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47E13M_(EM)

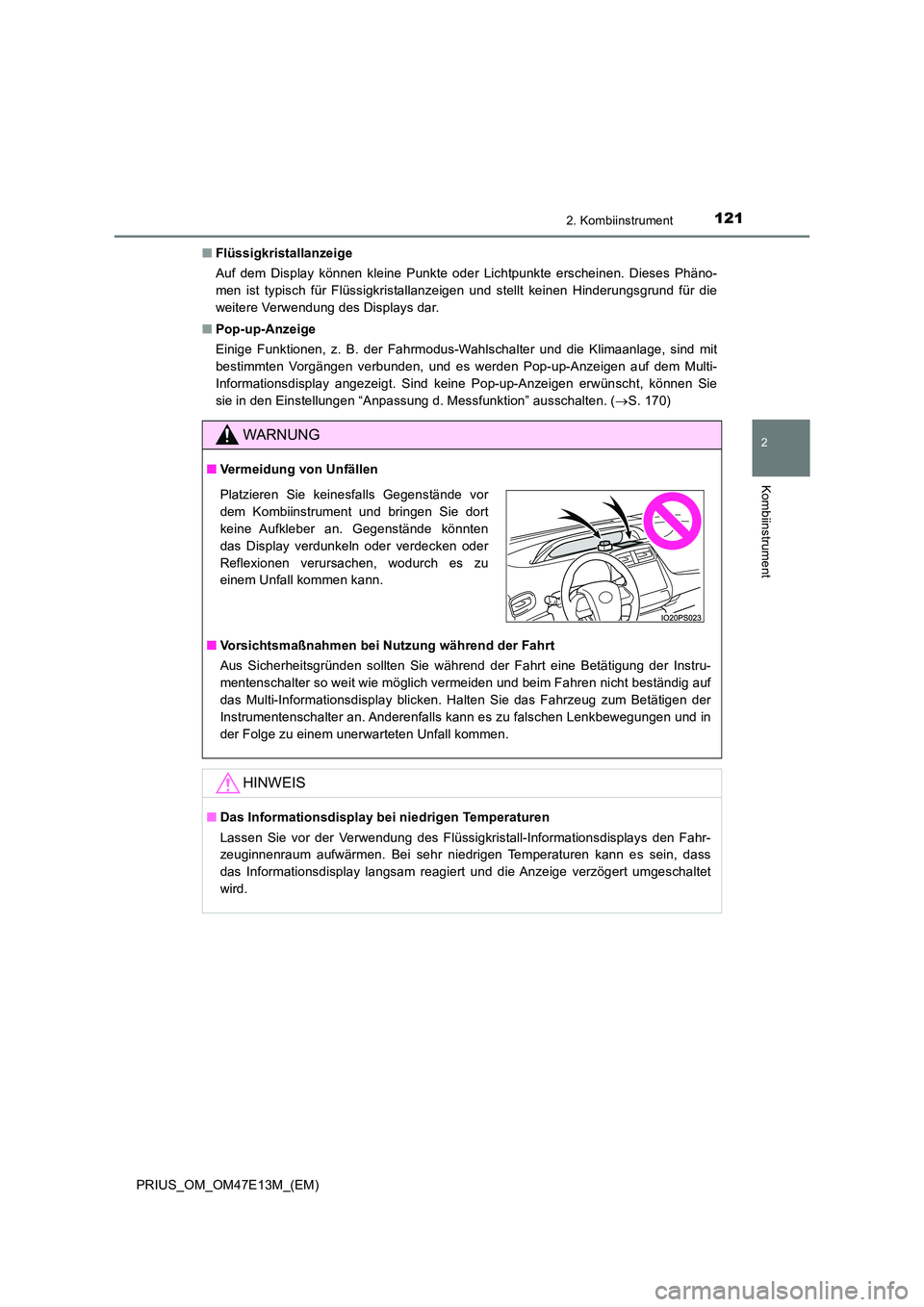

■ Flüssigkristallanzeige
Auf dem Display können kleine Punkte oder Lichtpunkte erscheine n. Dieses Phäno-
men ist typisch für Flüssigkristallanzeigen und stellt keinen H inderungsgrund für die
weitere Verwendung des Displays dar.
■ Pop-up-Anzeige
Einige Funktionen, z. B. der Fahrmodus-Wahlschalter und die Kli maanlage, sind mit
bestimmten Vorgängen verbunden, und es werden Pop-up-Anzeigen a uf dem Multi-
Informationsdisplay angezeigt. Sind keine Pop-up-Anzeigen erwün scht, können Sie
sie in den Einstellungen “Anpassung d. Messfunktion” ausschalte n. (S. 170)
WARNUNG
■Vermeidung von Unfällen
■ Vorsichtsmaßnahmen bei Nutzung während der Fahrt
Aus Sicherheitsgründen sollten Sie während der Fahrt eine Betät igung der Instru-
mentenschalter so weit wie möglich vermeiden und beim Fahren ni cht beständig auf
das Multi-Informationsdisplay blicken. Halten Sie das Fahrzeug zum Betätigen der
Instrumentenschalter an. Anderenfalls kann es zu falschen Lenkb ewegungen und in
der Folge zu einem unerwarteten Unfall kommen.
HINWEIS
■ Das Informationsdisplay bei niedrigen Temperaturen
Lassen Sie vor der Verwendung des Flüssigkristall-Informationsd isplays den Fahr-
zeuginnenraum aufwärmen. Bei sehr niedrigen Temperaturen kann e s sein, dass
das Informationsdisplay langsam reagiert und die Anzeige verzög ert umgeschaltet
wird.
Platzieren Sie keinesfalls Gegenstände vor
dem Kombiinstrument und bringen Sie dort
keine Aufkleber an. Gegenstände könnten
das Display verdunkeln oder verdecken oder
Reflexionen verursachen, wodurch es zu
einem Unfall kommen kann.

1222. Kombiinstrument
PRIUS_OM_OM47E13M_(EM)

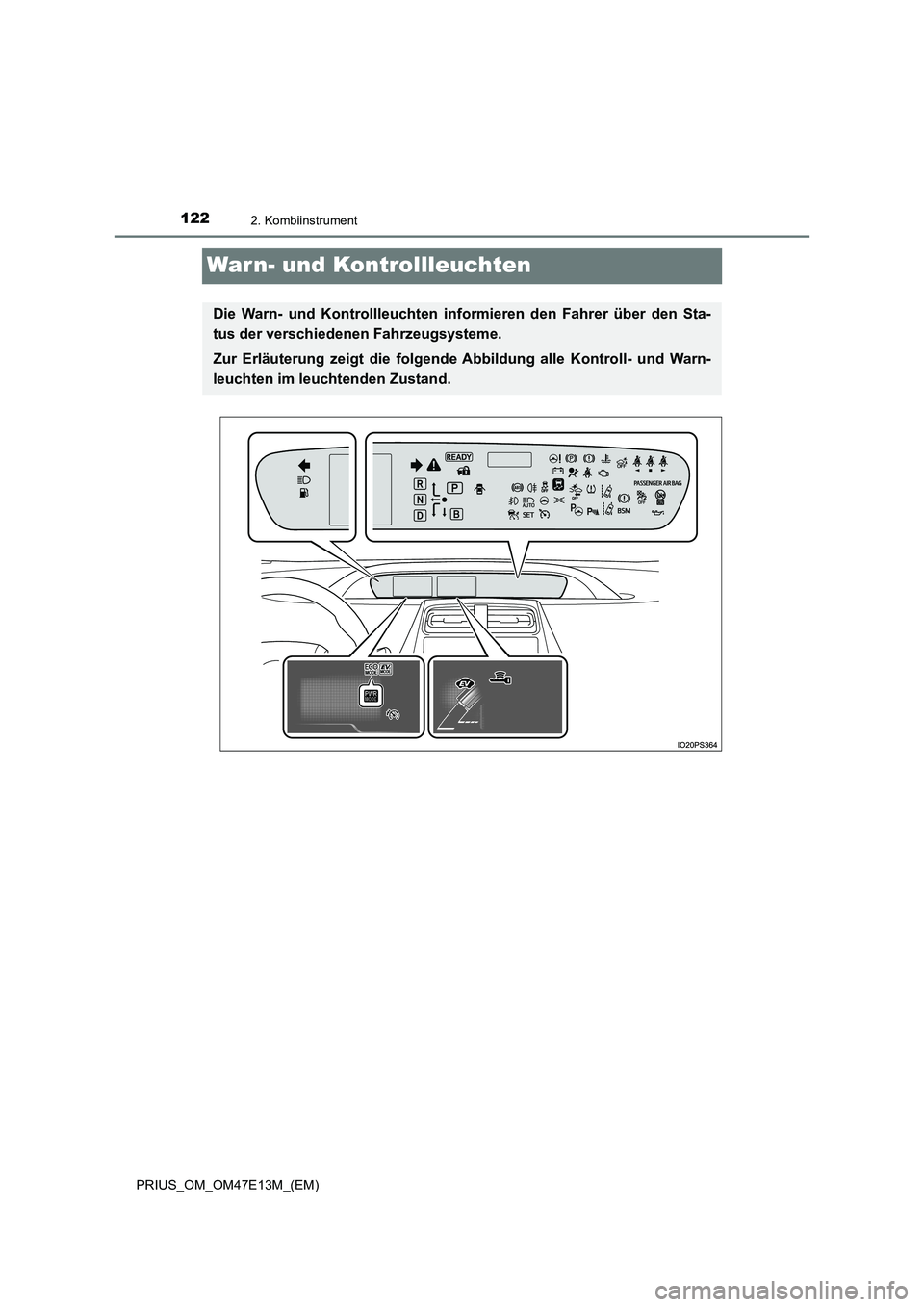

War n- und Kontrollleuchten
Die Warn- und Kontrollleuchten informieren den Fahrer über den Sta-
tus der verschiedenen Fahrzeugsysteme.
Zur Erläuterung zeigt die folgende Abbildung alle Kontroll- und Warn-
leuchten im leuchtenden Zustand.

1232. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47E13M_(EM)
Warnleuchten informieren den Fahrer über Funktionsstörungen der Fahr-
zeugsysteme.
Warnleuchten
WarnleuchtenSeite
*1Bremssystem-Warnleuchte (rot) S. 672
*1Bremssystem-Warnleuchte (gelb) S. 672
*1Ladesystem-Warnleuchte S. 672
*1Warnleuchte für zu niedrigen Motoröldruck S. 673
*1Motorkontrollleuchte S. 673
*1SRS-Warnleuchte S. 673
*1“ABS”-Warnleuchte S. 673
*1Warnleuchte für die elektrische Servolenkung
(rot/gelb) S. 673
*1, 2PCS-Warnleuchte (falls vorhanden) S. 674
LTA-Kontrollleuchte (orange) (falls vorhanden) S. 674
*1Schlupf-Kontrollleuchte S. 674
*1Kühlmitteltemperatur-Warnleuchte S. 675
*1, 3PKSB OFF-Kontrollleuchte (falls vorhanden) S. 675
Türwarnleuchte S. 675

1242. Kombiinstrument
PRIUS_OM_OM47E13M_(EM)
*1: Diese Leuchten leuchten auf, wenn der Start-Schalter in den Modus ON geschaltet
wird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen
nach dem Start des Hybridsystems oder nach einigen Sekunden. Wenn eine
Leuchte nicht aufleuchtet oder nicht wieder erlischt, kann eine Funktionsstörung
eines Systems vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
*2: Die Leuchte blinkt oder leuchtet auf, um eine Funktionsstörung anzuzeigen.
*3: Die Leuchte blinkt, um eine Störung anzuzeigen.

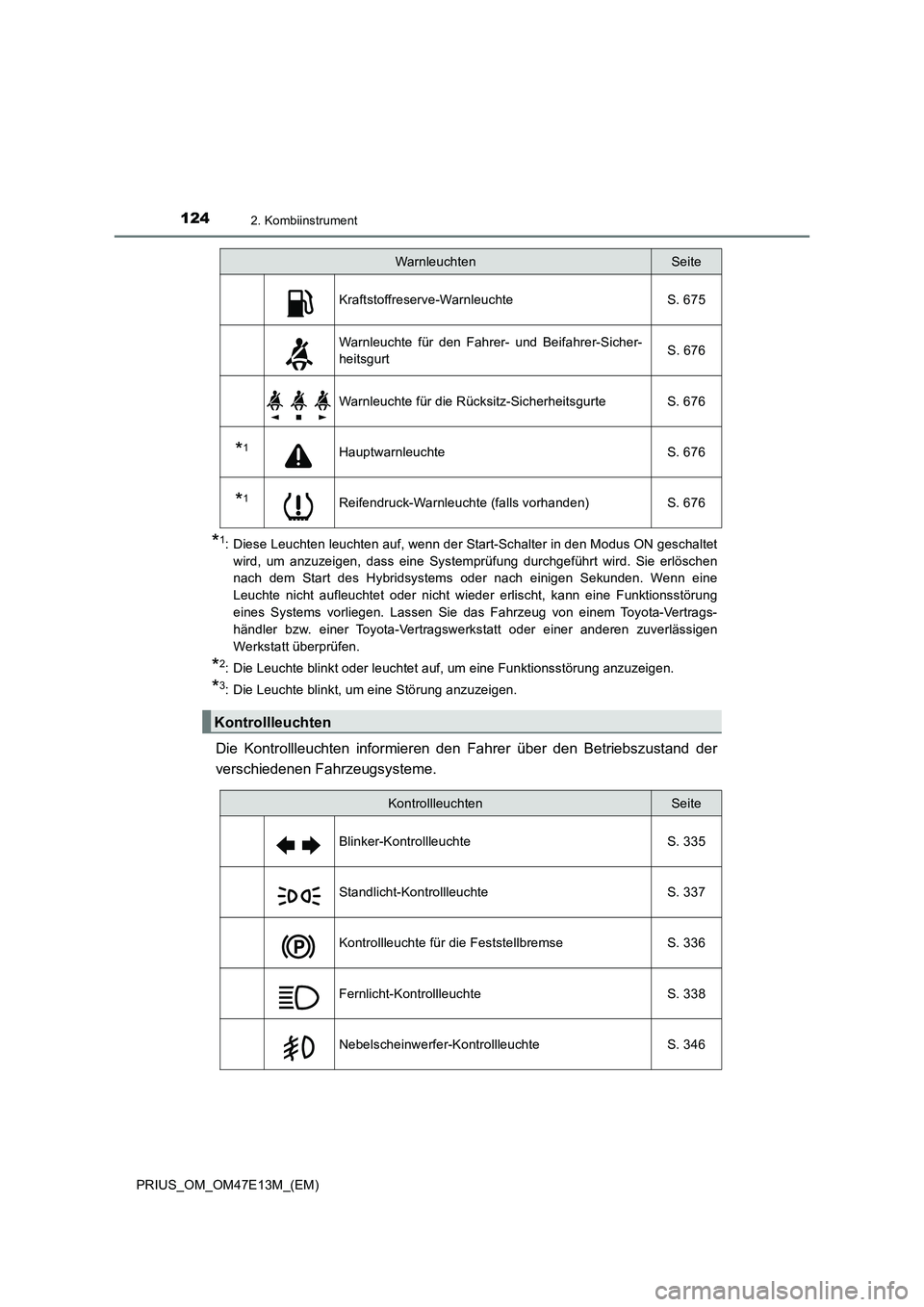

Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der
verschiedenen Fahrzeugsysteme.
Kraftstoffreserve-Warnleuchte S. 675
Warnleuchte für den Fahrer- und Beifahrer-Sicher-
heitsgurtS. 676
Warnleuchte für die Rücksitz-Sicherheitsgurte S. 676
*1Hauptwarnleuchte S. 676
*1Reifendruck-Warnleuchte (falls vorhanden) S. 676
Kontrollleuchten
WarnleuchtenSeite
KontrollleuchtenSeite
Blinker-Kontrollleuchte S. 335
Standlicht-Kontrollleuchte S. 337
Kontrollleuchte für die Feststellbremse S. 336
Fernlicht-Kontrollleuchte S. 338
Nebelscheinwerfer-Kontrollleuchte S. 346

1252. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47E13M_(EM)
Nebelschlussleuchten-Kontrollleuchte S. 346
Wegfahrsperren-Kontrollleuchte S. 92, 104
“READY”-Kontrollleuchte S. 320
Fahrstufenanzeigen S. 329
*1, 2Schlupf-Kontrollleuchte S. 521
*1, 3Kontrollleuchte VSC OFF S. 522
Kontrollleuchte für die Geschwindigkeitsregelung S. 416,
422
Kontrollleuchte für die dynamische Radar-
Geschwindigkeitsregelung (falls vorhanden) S. 405
“SET”-Kontrollleuchte der Geschwindigkeitsrege-
lung
S. 405,
422
*1, 3PCS-Warnleuchte (falls vorhanden) S. 376
*4LTA-Kontrollleuchte (falls vorhanden) S. 392
Kontrollleuchte für die Steuerung der Lenkung (falls
vorhanden) S. 392
Kontrollleuchte für den Fernlichtassistenten (falls
vorhanden) S. 342
“BSM”-Kontrollleuchte (falls vorhanden) S. 432
Toyota-Einparkhilfesensor-Kontrollleuchte
(falls vorhanden) S. 458
KontrollleuchtenSeite

1262. Kombiinstrument
PRIUS_OM_OM47E13M_(EM)
*1: Diese Leuchten leuchten auf, wenn der Start-Schalter in den Modus ON geschaltet
wird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen
nach dem Start des Hybridsystems oder nach einigen Sekunden. We nn eine
Leuchte nicht aufleuchtet oder nicht wieder erlischt, kann eine Funktionsstörung
eines Systems vorliegen. Lassen Sie das Fahrzeug von einem Toyo ta-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
*2: Die Leuchte zeigt durch Aufblinken an, dass das System arbeite t.
*3: Die Leuchte leuchtet auf, wenn das System ausgeschaltet wird.
*4: Die Farbe und der Leuchtzustand (dauerhaft leuchtend/blinkend) der Leuchte ändern sich je nach Betriebszustand.

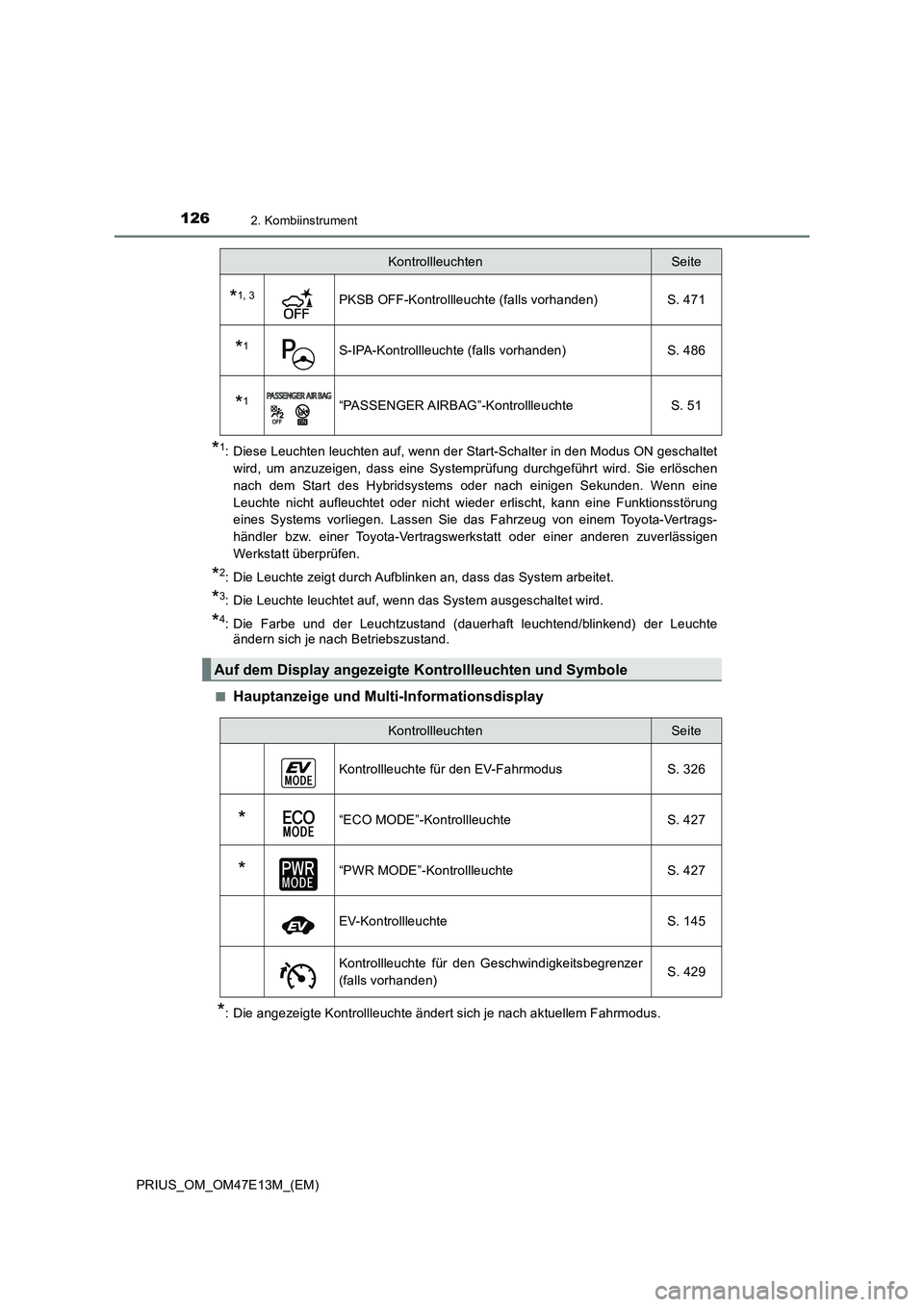

■Hauptanzeige und Multi-Informationsdisplay
*: Die angezeigte Kontrollleuchte ändert sich je nach aktuellem F ahrmodus.
*1, 3PKSB OFF-Kontrollleuchte (falls vorhanden) S. 471
*1S-IPA-Kontrollleuchte (falls vorhanden) S. 486
*1“PASSENGER AIRBAG”-Kontrollleuchte S. 51
Auf dem Display angezeigte Kontrollleuchten und Symbole
KontrollleuchtenSeite
KontrollleuchtenSeite
Kontrollleuchte für den EV-Fahrmodus S. 326
*“ECO MODE”-Kontrollleuchte S. 427
*“PWR MODE”-Kontrollleuchte S. 427
EV-Kontrollleuchte S. 145
Kontrollleuchte für den Geschwindigkeitsbegrenzer
(falls vorhanden) S. 429

1272. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47E13M_(EM)■

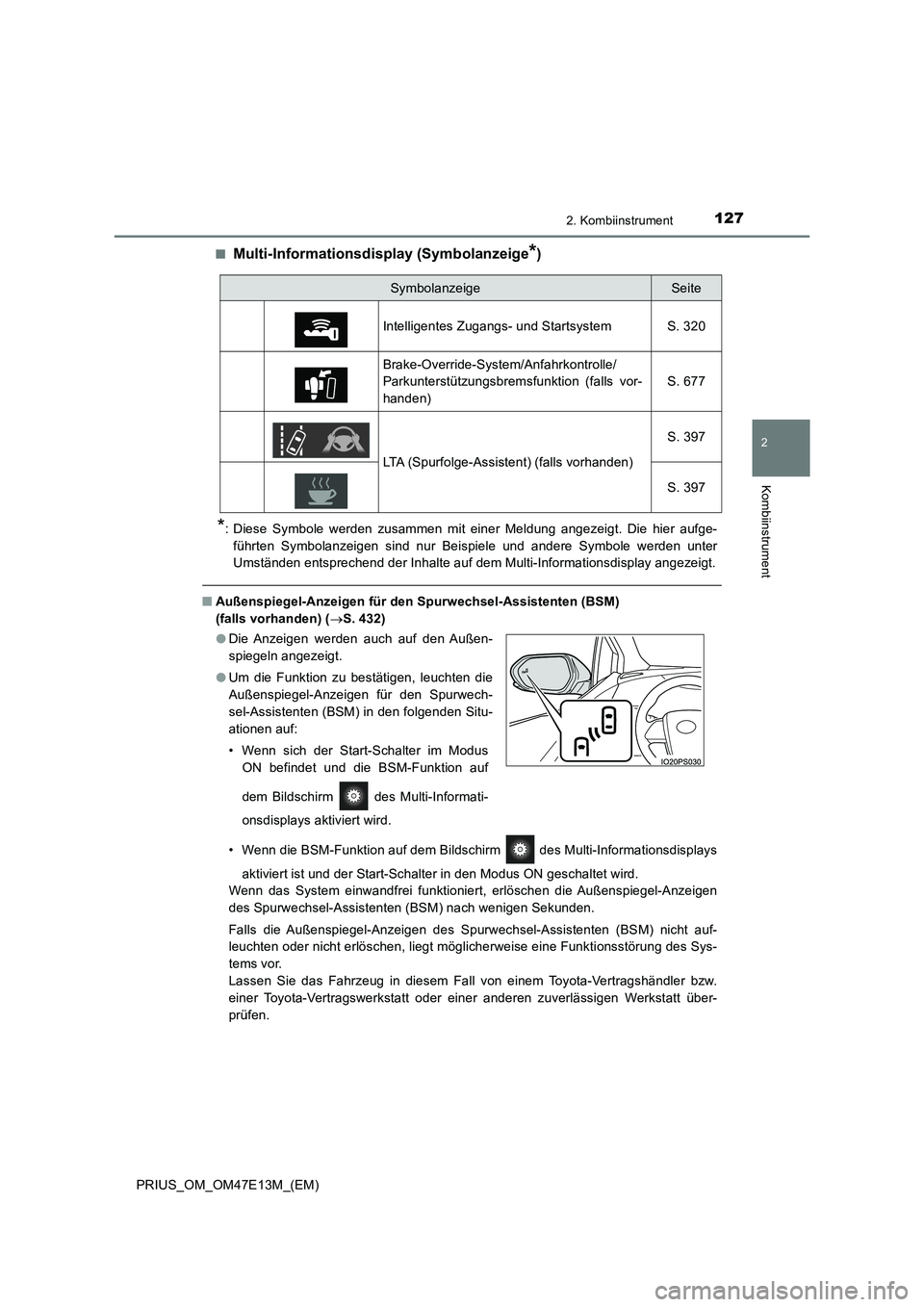

Multi-Informationsdisplay (Symbolanzeige*)
*: Diese Symbole werden zusammen mit einer Meldung angezeigt. Die hier aufge-
führten Symbolanzeigen sind nur Beispiele und andere Symbole werden unter
Umständen entsprechend der Inhalte auf dem Multi-Informationsdisplay angezeigt.
■Außenspiegel-Anzeigen für den Spurwechsel-Assistenten (BSM)
(falls vorhanden) (S. 432)
• Wenn die BSM-Funktion auf dem Bildschirm des Multi-Informationsdisplays
aktiviert ist und der Start-Schalter in den Modus ON geschaltet wird.
Wenn das System einwandfrei funktioniert, erlöschen die Außenspiegel-Anzeigen
des Spurwechsel-Assistenten (BSM) nach wenigen Sekunden.
Falls die Außenspiegel-Anzeigen des Spurwechsel-Assistenten (BSM) nicht auf-
leuchten oder nicht erlöschen, liegt möglicherweise eine Funktionsstörung des Sys-
tems vor.
Lassen Sie das Fahrzeug in diesem Fall von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt über-
prüfen.
SymbolanzeigeSeite
Intelligentes Zugangs- und Startsystem S. 320
Brake-Override-System/Anfahrkontrolle/
Parkunterstützungsbremsfunktion (falls vor-
handen)S. 677
LTA (Spurfolge-Assistent) (falls vorhanden)S. 397
S. 397
●Die Anzeigen werden auch auf den Außen-
spiegeln angezeigt.
●Um die Funktion zu bestätigen, leuchten die
Außenspiegel-Anzeigen für den Spurwech-
sel-Assistenten (BSM) in den folgenden Situ-
ationen auf:
• Wenn sich der Start-Schalter im Modus
ON befindet und die BSM-Funktion auf
dem Bildschirm des Multi-Informati-
onsdisplays aktiviert wird.

1282. Kombiinstrument
PRIUS_OM_OM47E13M_(EM)

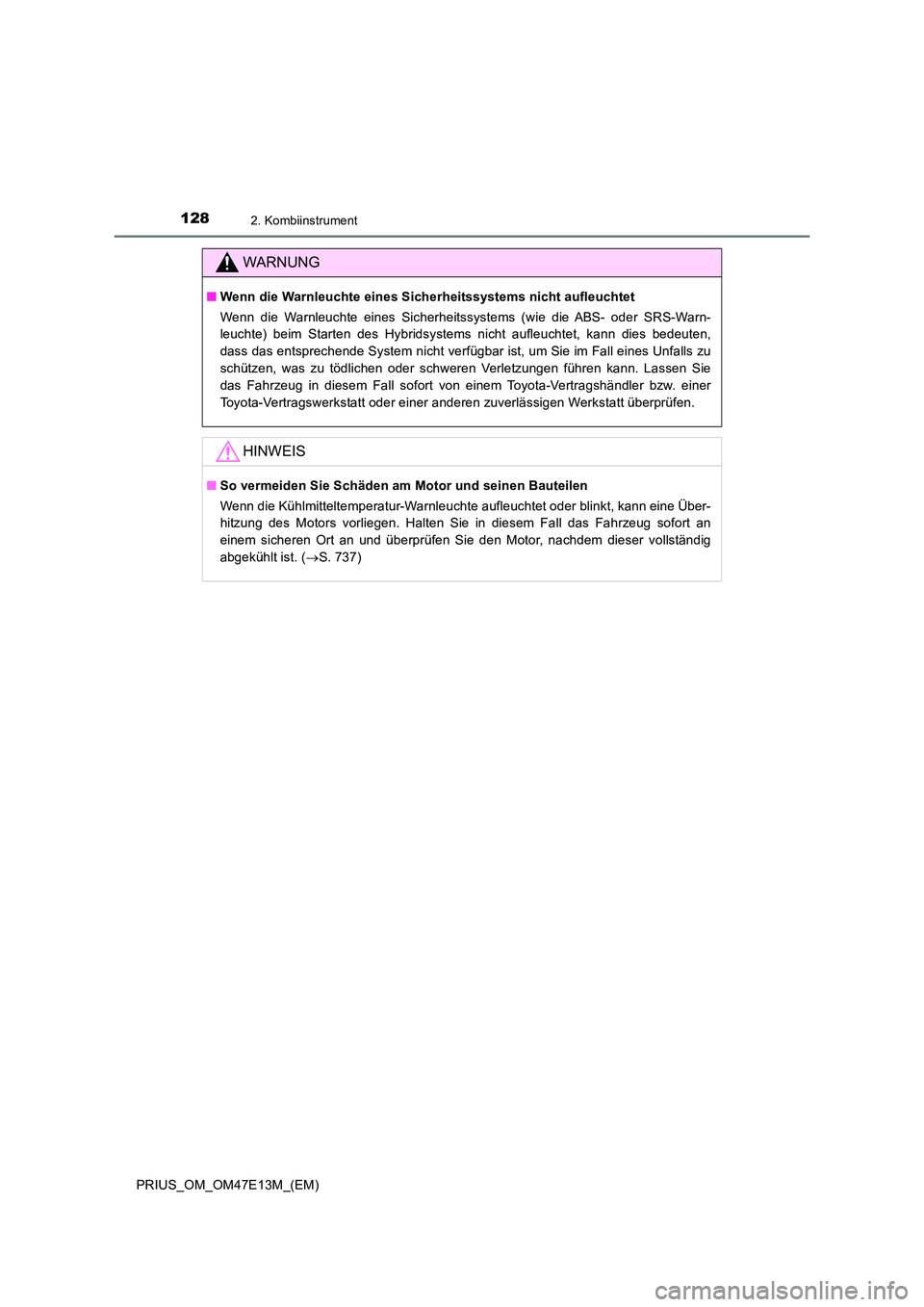

WARNUNG
■Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet
Wenn die Warnleuchte eines Sicherheitssystems (wie die ABS- ode r SRS-Warn-
leuchte) beim Starten des Hybridsystems nicht aufleuchtet, kann dies bedeuten,
dass das entsprechende System nicht verfügbar ist, um Sie im Fa ll eines Unfalls zu
schützen, was zu tödlichen oder schweren Verletzungen führen ka nn. Lassen Sie
das Fahrzeug in diesem Fall sofort von einem Toyota-Vertragshän dler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werks tatt überprüfen.
HINWEIS
■So vermeiden Sie Schäden am Motor und seinen Bauteilen
Wenn die Kühlmitteltemperatur-Warnleuchte aufleuchtet oder blin kt, kann eine Über-
hitzung des Motors vorliegen. Halten Sie in diesem Fall das Fah rzeug sofort an
einem sicheren Ort an und überprüfen Sie den Motor, nachdem die ser vollständig
abgekühlt ist. ( S. 737)

129
2
2. Kombiinstrument
Kombiinstrument
PRIUS_OM_OM47E13M_(EM)

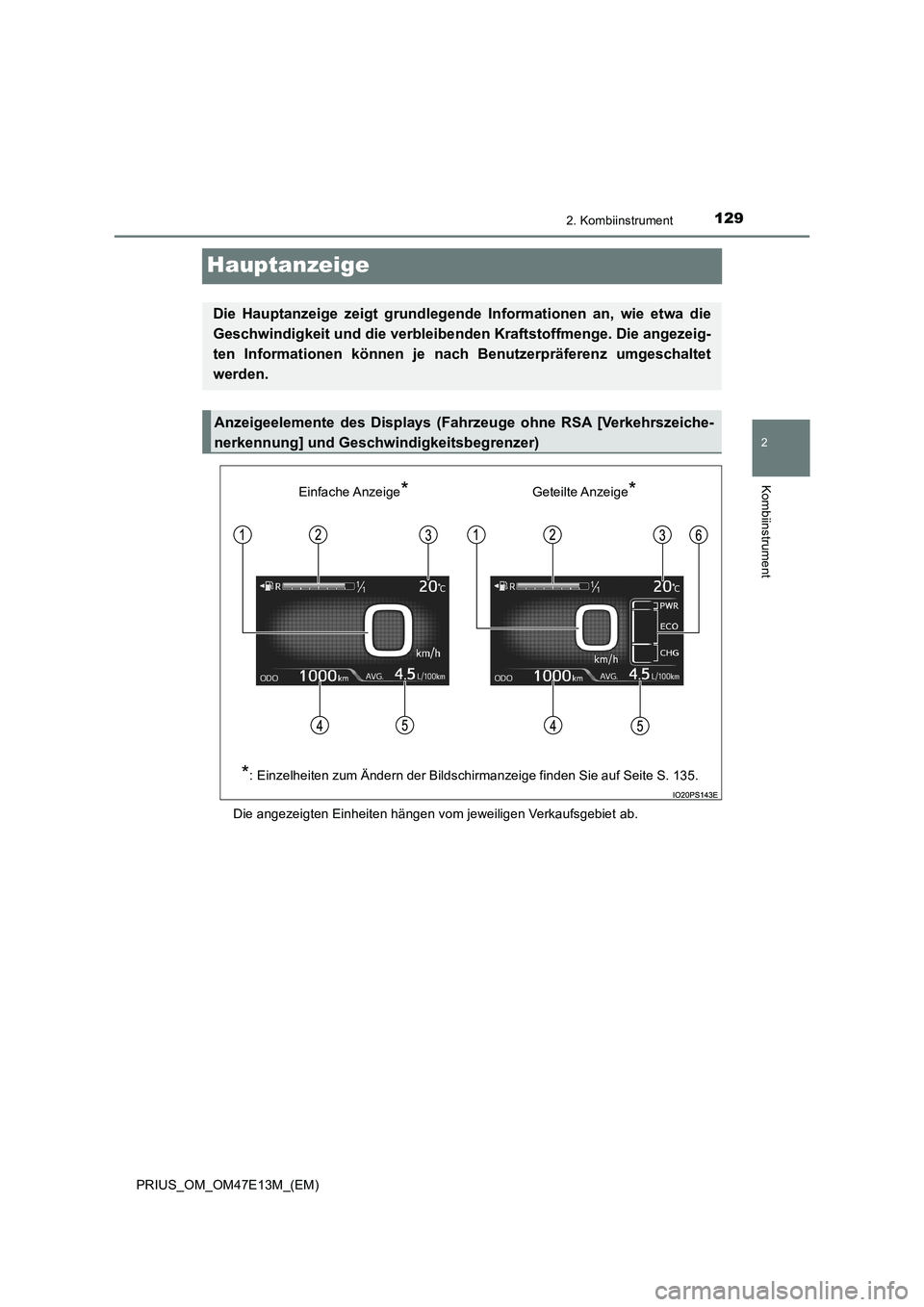

Hauptanzeige
Die angezeigten Einheiten hängen vom jeweiligen Verkaufsgebiet ab.
Die Hauptanzeige zeigt grundlegende Informationen an, wie etwa die
Geschwindigkeit und die verbleibenden Kraftstoffmenge. Die angezeig-
ten Informationen können je nach Benutzerpräferenz umgeschaltet
werden.
Anzeigeelemente des Displays (Fahrzeuge ohne RSA [Verkehrszeiche-
nerkennung] und Geschwindigkeitsbegrenzer)
Einfache Anzeige*Geteilte Anzeige*
*
: Einzelheiten zum Ändern der Bildschirmanzeige finden Sie auf Seite S. 135.

1302. Kombiinstrument
PRIUS_OM_OM47E13M_(EM)

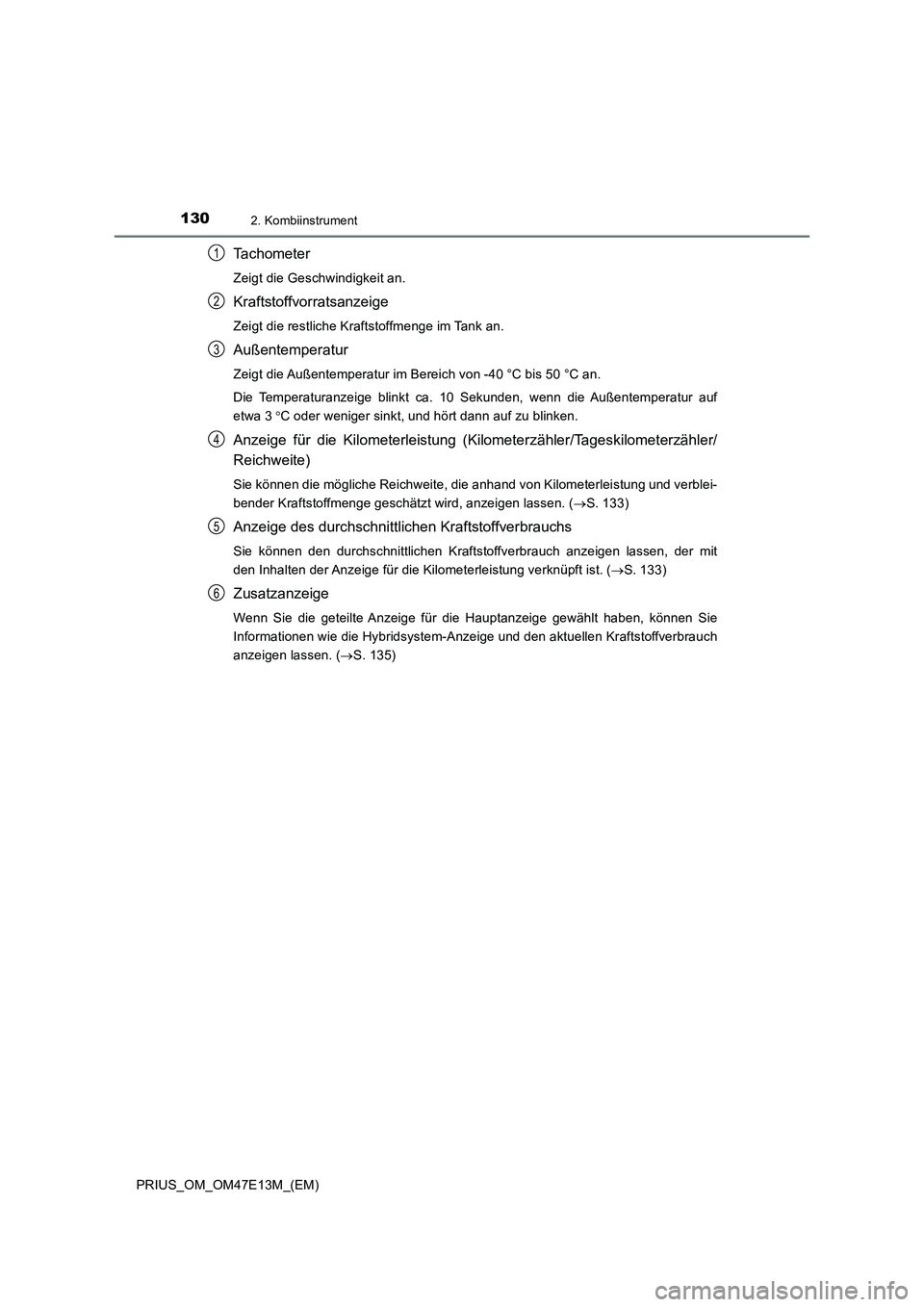

Tachometer
Zeigt die Geschwindigkeit an.
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an.
Außentemperatur
Zeigt die Außentemperatur im Bereich von -40 °C bis 50 °C an.
Die Temperaturanzeige blinkt ca. 10 Sekunden, wenn die Außentemperatur auf
etwa 3C oder weniger sinkt, und hört dann auf zu blinken.
Anzeige für die Kilometerleistung (Kilometerzähler/Tageskilometerzähler/
Reichweite)
Sie können die mögliche Reichweite, die anhand von Kilometerleistung und verblei-
bender Kraftstoffmenge geschätzt wird, anzeigen lassen. (S. 133)
Anzeige des durchschnittlichen Kraftstoffverbrauchs
Sie können den durchschnittlichen Kraftstoffverbrauch anzeigen lassen, der mit
den Inhalten der Anzeige für die Kilometerleistung verknüpft ist. (S. 133)
Zusatzanzeige
Wenn Sie die geteilte Anzeige für die Hauptanzeige gewählt haben, können Sie
Informationen wie die Hybridsystem-Anzeige und den aktuellen Kraftstoffverbrauch
anzeigen lassen. (S. 135)
1
2
3
4
5
6
