TOYOTA PRIUS 2021 Betriebsanleitungen (in German)

4514-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47E13M_(EM)●Die Wahrscheinlichkeit, dass der Spurwechsel-Assistent unnötigerweise ein Fahr-
zeug und/oder ein Objekt erfasst, kann sich in den folgenden Situationen erhöhen:
• Wenn die Ausrichtung des Sensors nicht mehr stimmt, weil der Sensor oder der
umgebende Bereich einem starken Stoß ausgesetzt wurde
• Wenn der Abstand zwischen Ihrem Fahrzeug und einer Schutzplanke, Wand
usw., die in den Erfassungsbereich gerät, kurz ist
• Beim Fahren auf Strecken, die wiederholt starke Gefälle und Steigungen aufwei-
sen, wie Hügel, Straßensenken usw.
• Wenn die Fahrspuren eng sind oder Sie am Rand der Fahrbahn fahren und ein
Fahrzeug, das nicht auf einer benachbarten Spur fährt, in den Erfassungsbereich
gerät
• Beim Fahren auf Straßen mit scharfen oder vielen Kurven oder unebenen Fahr-
bahnen
• Wenn die Reifen durchdrehen
• Wenn der Abstand zwischen Ihrem Fahrzeug und einem nachfolgenden Fahr-
zeug gering ist
• Wenn am Fahrzeugheck ein Fahrradträger oder anderes Zubehör montiert ist

4524-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47E13M_(EM)
Die Ausparkhilfe wird aktiviert, wenn der Rückwärtsgang eingelegt ist. Sie
kann andere Fahrzeuge erfassen, die sich hinter Ihrem Fahrzeug von rechts
oder links nähern. Andere Fahrzeuge werden mithilfe von Radarsensoren
erfasst und der Fahrer wird durch Blinken der Außenspiegel-Anze igen und
einen Warnsummer auf deren Existenz aufmerksam gemacht.
Ausparkhilfe (RCTA)
Herannahende Fahrzeuge Er fassungsbereiche
WARNUNG
■Vorsichtsmaßregeln für die Verwendung des Systems
Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeu gs verantwortlich.
Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.
Die Ausparkhilfe dient nur zur Unterstützung und nicht als Ersa tz für aufmerksames
und umsichtiges Fahren. Auch bei Verwendung der Ausparkhilfe mü ssen Sie beim
Zurücksetzen Sorgfalt walten lassen. Sehen Sie sich gründlich u m und stellen Sie
sicher, dass sich hinter Ihrem Fahrzeug keine Fußgänger, andere n Fahrzeuge usw.
befinden, bevor Sie zurücksetzen. Anderenfalls können tödliche oder schwere Ver-
letzungen die Folge sein.
Abhängig von verschiedenen Bedingungen funktioniert das System möglicherweise
nicht einwandfrei. Sehen Sie sich deshalb gründlich um und stel len Sie sicher, dass
keine Gefahr vorliegt.
12

4534-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47E13M_(EM)
Wenn ein Fahrzeug erfasst wird, das sich hinter Ihrem Fahrzeug von rechts
oder links nähert, wird auf dem Bildschirm des Navigationssystems Folgen-
des angezeigt.
RCTA-Symbolanzeige
Wenn der Toyota-Einparkhilfemo-
nitor angezeigt wirdWenn der Panoramabildschirm
(falls vorhanden) angezeigt wird

4544-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47E13M_(EM)
Die Bereiche, in denen Fahrzeuge erfasst werden können, sind nachstehend
dargestellt.
Um dem Fahrer ausreichend Zeit zum Reagieren zu geben, kann der
Warnsummer für schnell fahrende Fahrzeuge, die weiter entfernt sind, früh-
zeitig ertönen.
Beispiel:
Erfassungsbereiche der Ausparkhilfe
Herannahendes FahrzeugGeschwindigkeit
Ungefährer
Abstand bei
Warnung
Schnell28 km/h20 m
Langsam8 km/h5,5 m
1

4554-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47E13M_(EM)
■Voraussetzungen für den Betrieb der Ausparkhilfe
● Das BSM-System ist eingeschaltet. (S. 166)
● Die Fahrstufe ist “R”.
● Die Geschwindigkeit beträgt weniger als etwa 8 km/h.
● Die Geschwindigkeit des herannahenden Fahrzeugs liegt zwischen ca. 8 km/h und
28 km/h.
■ Bedingungen, unter denen die Ausparkhilfe ein Fahrzeug nicht erfasst
Die Ausparkhilfe ist nicht dafür ausgelegt, die folgenden Fahrz eugtypen und/oder
Objekte zu erfassen:
● Fahrzeuge, die sich direkt von hinten nähern
● Fahrzeuge, die aus einem Parkplatz neben Ihrem Fahrzeug zurücksetzen
● Schutzplanken, Mauern, Schilder, geparkte Fahrzeuge und ähnliche unbewegliche
Gegenstände*
● Kleinkrafträder, Fahrräder, Fußgänger usw.*
●Fahrzeuge, die sich von Ihrem Fahrzeug entfernen
● Fahrzeuge, die sich aus einem Parkplatz neben Ihrem Fahrzeug nähern*
*: Abhängig von den jeweiligen Bedingungen kann jedoch eine Erfas sung des Fahr-
zeugs und/oder Objekts stattfinden.
● Fahrzeuge, die von den Sensoren aufgrund
von Hindernissen nicht erfasst werden kön-
nen

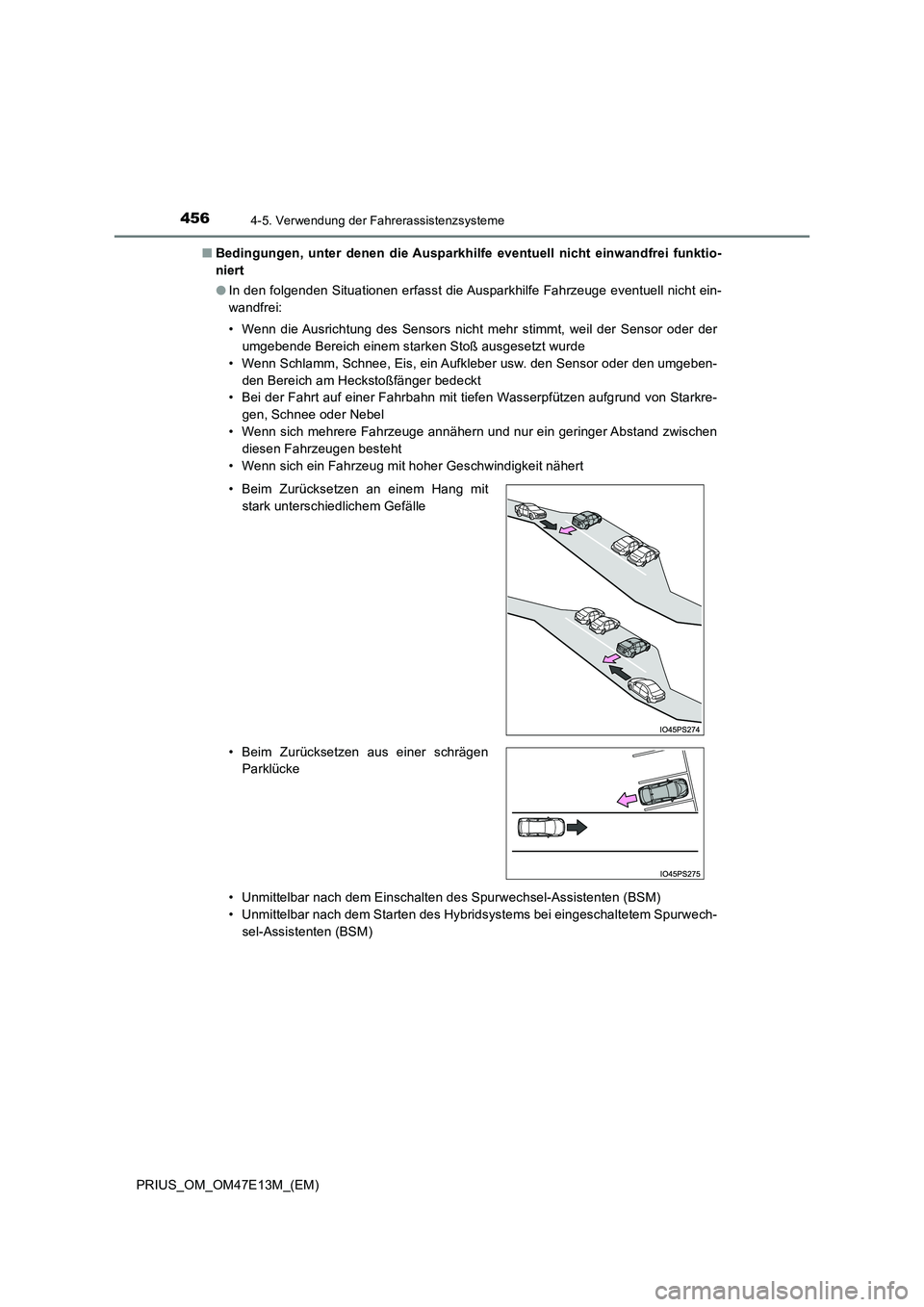

4564-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47E13M_(EM)
■ Bedingungen, unter denen die Ausparkhilfe eventuell nicht einwandfrei funktio-
niert
● In den folgenden Situationen erfasst die Ausparkhilfe Fahrzeuge eventuell nicht ein-
wandfrei:
• Wenn die Ausrichtung des Sensors nicht mehr stimmt, weil der S ensor oder der
umgebende Bereich einem starken Stoß ausgesetzt wurde
• Wenn Schlamm, Schnee, Eis, ein Aufkleber usw. den Sensor oder den umgeben-
den Bereich am Heckstoßfänger bedeckt
• Bei der Fahrt auf einer Fahrbahn mit tiefen Wasserpfützen aufg rund von Starkre-
gen, Schnee oder Nebel
• Wenn sich mehrere Fahrzeuge annähern und nur ein geringer Abst and zwischen
diesen Fahrzeugen besteht
• Wenn sich ein Fahrzeug mit hoher Geschwindigkeit nähert
• Unmittelbar nach dem Einschalten des Spurwechsel-Assistenten ( BSM)
• Unmittelbar nach dem Starten des Hybridsystems bei eingeschalt etem Spurwech-
sel-Assistenten (BSM)
• Beim Zurücksetzen an einem Hang mit
stark unterschiedlichem Gefälle
• Beim Zurücksetzen aus einer schrägen
Parklücke

4574-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47E13M_(EM)
● Die Wahrscheinlichkeit, dass die Ausparkhilfe fälschlicherweise ein Fahrzeug und/
oder Objekt erfasst, kann sich in den folgenden Situationen erh öhen:
• Wenn Ihr Fahrzeug seitlich von einem Fahrzeug passiert wird
• Bei einem kurzen Abstand zwischen Ihrem Fahrzeug und Metallobj ekten wie
Schutzplanken, Wänden, Schildern oder geparkten Fahrzeugen, die elektrische
Wellen in Richtung Fahrzeugheck reflektieren könnten
• Wenn die Sensoren ein Fahrzeug auf-
grund von Hindernissen nicht erfassen
können
• Wenn die Parklücke zu einer befahrenen
Straße weist

4584-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47E13M_(EM)
Toyota-Einparkhilfesensor
Vordere Ecksensoren
Vordere Mittelsensoren
Hintere Ecksensoren
Hintere Mittelsensoren
Vordere Seitensensoren
Hintere Seitensensoren
Der Toyota-Einparkhilfesensor kann
auf dem Bildschirm ( S. 166)
des Multi-Informationsdisplays akti-
viert bzw. deaktiviert werden.
Wenn Sie ihn aktivieren, leuchtet die
Toyota-Einparkhilfesensor-Kontroll-
leuchte auf.
Wenn Sie ihn deaktivieren, wird der Toyota-Einparkhilfesensor e rst wieder einge-
schaltet, wenn Sie ihn über den Bildschirm des Multi-Informati onsdisplays
aktivieren. (Das System wird auch bei einem Neustart des Hybrid systems nicht
automatisch wieder eingeschaltet.)
: Falls vorhanden
Beim parallelen Einparken oder bei der Einfahrt in eine Garage wird der
Abstand von Ihrem Fahrzeug zu in der Nähe befindlichen Hinderni ssen
von den Sensoren gemessen und Ihnen über die Anzeigen und einen
Warnsummer mitgeteilt. Achten Sie bei Verwendung dieses Systems
stets auf die Umgebung.
Sensortypen
1
2
3
4
5
6
Ein-/Ausschalten des To yota-Einparkhilfesensors

4594-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47E13M_(EM)
Wenn die Sensoren ein Hindernis erfassen, wird der Fahrer über die folgen-
den Anzeigen über die Position des Hindernisses und die Entfernung zu die-
sem informiert.
■Multi-Informationsdisplay
Betrieb der vorderen Mittelsen-
soren
Betrieb der vorderen Ecksenso-
ren
Betrieb der vorderen Seitensen-
soren
Betrieb der hinteren Seitensen-
soren
Betrieb der hinteren Ecksensoren
Betrieb der hinteren Mittelsensoren
• Die Betriebsanzeige ist grau, wenn die Sensoren in Betrieb sind.
• Die Betriebsanzeigen der vorderen Seitensensoren und der hinteren Seitensen-
soren werden erst angezeigt, wenn das Abtasten der Seitenbereiche abge-
schlossen ist.
■
Bildschirm des Audiosystems
Wenn der Toyota-Einparkhilfemo-
nitor
* angezeigt wird:
In der rechten oberen Ecke des
Audiosystemdisplays wird bei
Erfassung eines Hindernisses eine
vereinfachte Grafik angezeigt.
*: Falls vorhanden
Anzeige
1
2
3
4
5
6

4604-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47E13M_(EM)■
Entfernungsanzeige
Sensoren, die ein Hindernis erfassen, leuchten dauerhaft oder blinken.
Sensorerfassungsanzeige, Entfernung zum Hindernis
Multi-Informati-
onsdisplay
*
Bildschirm des
Audiosystems
*
Ungefähre Entfernung zum Hindernis
Vordere Eck-,
vordere Mittel-
und vordere
SeitensensorenHintere Eck-,
hintere Mittel- und
hintere
Seitensensoren
(dauerhaft)(langsam
blinkend)
100 cm bis 60 cm150 cm bis 60 cm
(dauerhaft)(blinkend)
60 cm bis 45 cm
60 cm bis 45 cm
100 cm bis 70 cm100 cm bis 70 cm
60 cm bis 45 cm
60 cm bis 45 cm
(dauerhaft)(schnell
blinkend)
45 cm bis 35 cm
45 cm bis 35 cm
70 cm bis 30 cm70 cm bis 30 cm
45 cm bis 35 cm
45 cm bis 35 cm
(blinkend)(dauerhaft)
Weniger als
35 cm
Weniger als
35 cm
Weniger als
30 cmWeniger als
30 cm
Weniger als
35 cm
Weniger als
35 cm
Fern
Nah
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6
