4514-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47E11E_(EE)●

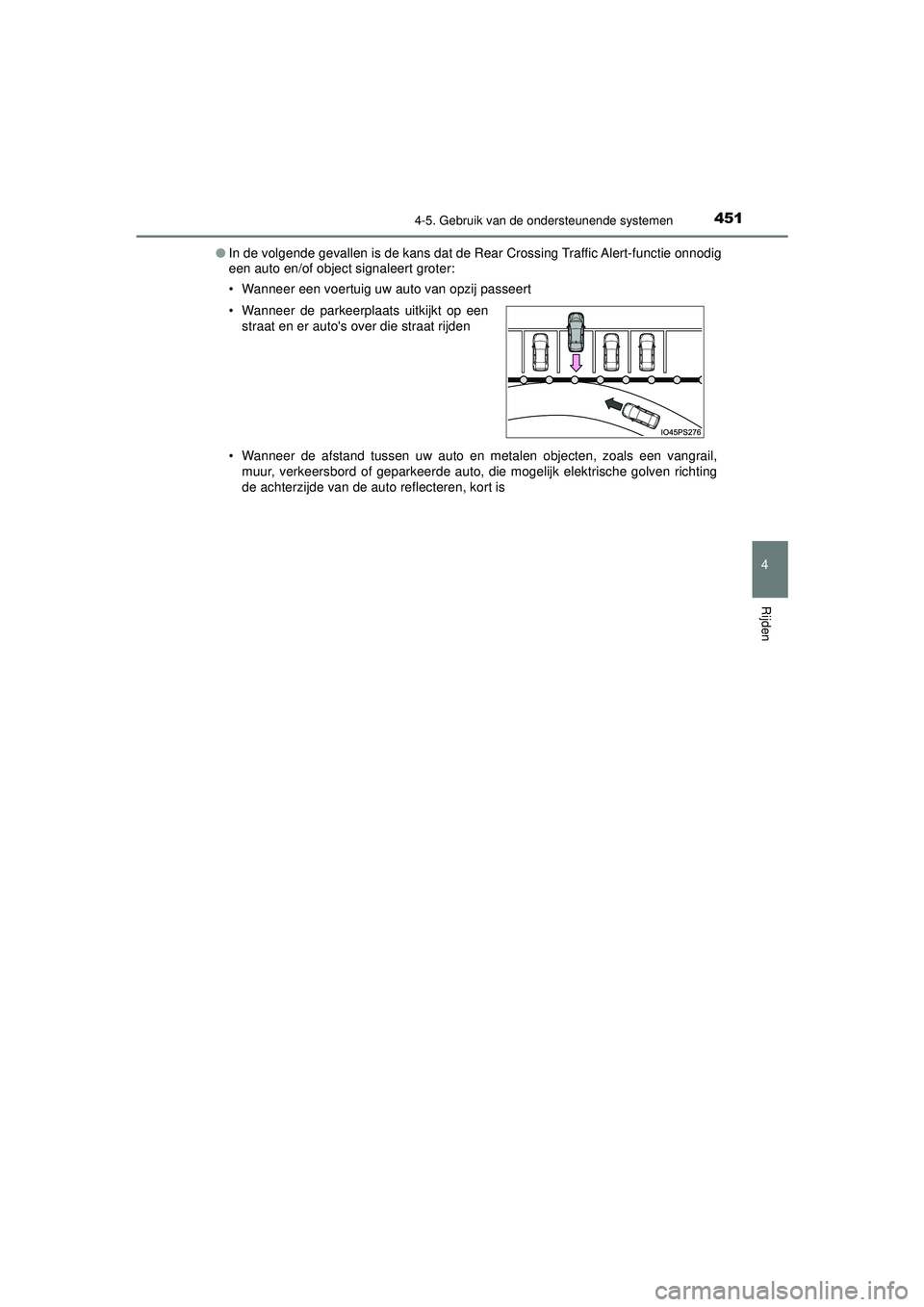

In de volgende gevallen is de kans dat de Rear Crossing Traffic Alert-functie onnodig
een auto en/of object signaleert groter:
• Wanneer een voertuig uw auto van opzij passeert
• Wanneer de afstand tussen uw auto en metalen objecten, zoals een vangrail,
muur, verkeersbord of geparkeerde auto, die mogelijk elektrische golven richting
de achterzijde van de auto reflecteren, kort is
• Wanneer de parkeerplaats uitkijkt op een
straat en er auto's over die straat rijden
PRIUS_OM_OM47E11E_(EE).book Page 451 Monday, July 6, 2020 1:18 PM

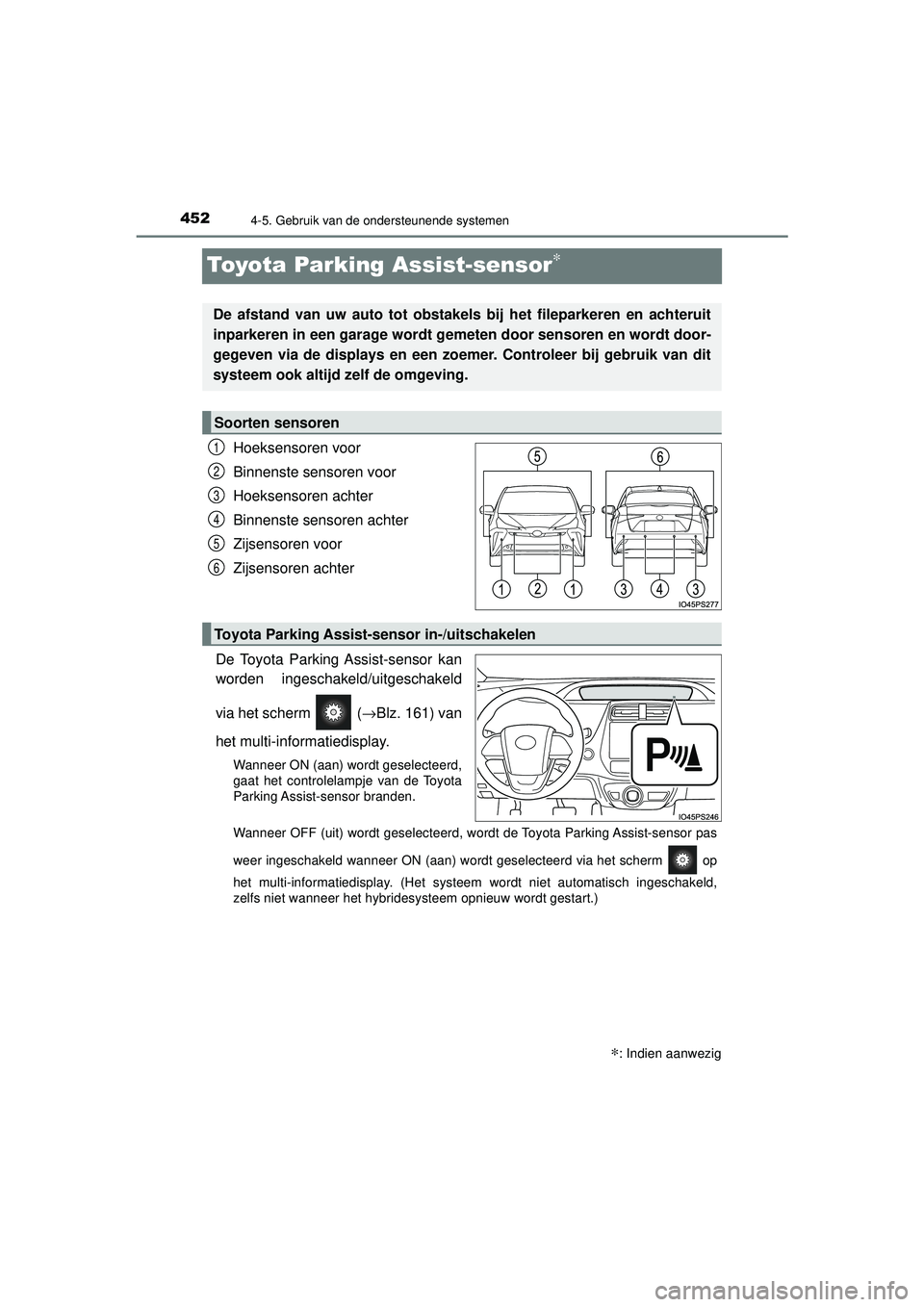

4524-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47E11E_(EE)
Toyota Parking Assist-sensor∗
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
Zijsensoren voor
Zijsensoren achter
De Toyota Parking Assist-sensor kan
worden ingeschakeld/uitgeschakeld
via het scherm (→Blz. 161) van
het multi-informatiedisplay.
Wanneer ON (aan) wordt geselecteerd,
gaat het controlelampje van de Toyota
Parking Assist-sensor branden.
Wanneer OFF (uit) wordt geselecteerd, wordt de Toyota Parking Assist-sensor pas
weer ingeschakeld wanneer ON (aan) wordt geselecteerd via het scherm op
het multi-informatiedisplay. (Het systeem wordt niet automatisch ingeschakeld,
zelfs niet wanneer het hybridesysteem opnieuw wordt gestart.)
∗: Indien aanwezig
De afstand van uw auto tot obstakel s bij het fileparkeren en achteruit
inparkeren in een garage wordt gemeten door sensoren en wordt door-
gegeven via de displays en een zoem er. Controleer bij gebruik van dit
systeem ook altijd zelf de omgeving.
Soorten sensoren
1
2
3
4
5
6
Toyota Parking Assist-sensor in-/uitschakelen
PRIUS_OM_OM47E11E_(EE).book Page 452 Monday, July 6, 2020 1:18 PM

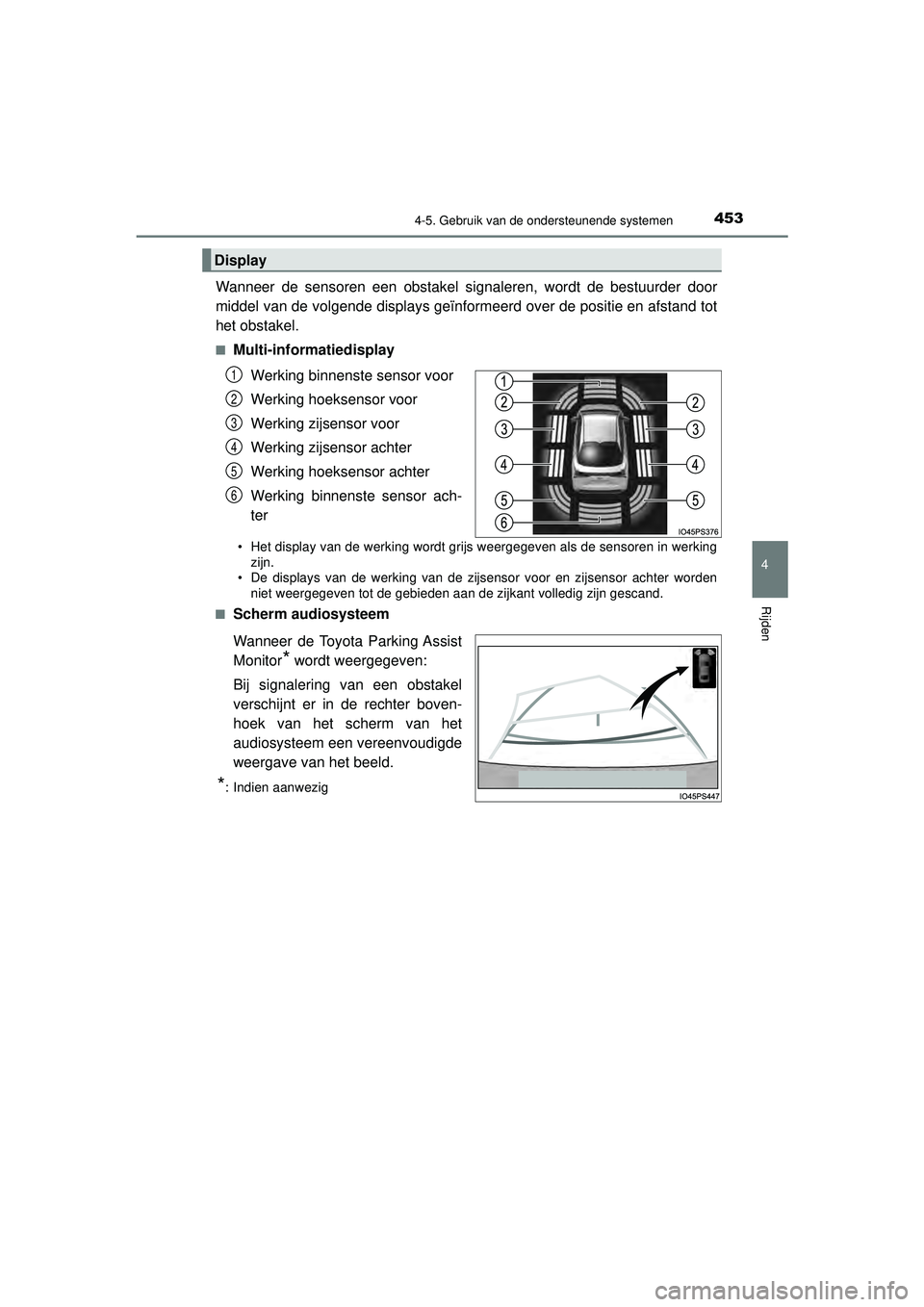

4534-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47E11E_(EE)
Wanneer de sensoren een obstakel signaleren, wordt de bestuurder door
middel van de volgende displays geïnformeerd over de positie en afstand tot
het obstakel.
■Multi-informatiedisplayWerking binnenste sensor voor
Werking hoeksensor voor
Werking zijsensor voor
Werking zijsensor achter
Werking hoeksensor achter
Werking binnenste sensor ach-
ter
• Het display van de werking wordt grijs weergegeven als de sensoren in werkingzijn.
• De displays van de werking van de zijsensor voor en zijsensor achter worden
niet weergegeven tot de gebieden aan de zijkant volledig zijn gescand.
■
Scherm audiosysteem
Wanneer de Toyota Parking Assist
Monitor
* wordt weergegeven:
Bij signalering van een obstakel
verschijnt er in de rechter boven-
hoek van het scherm van het
audiosysteem een vereenvoudigde
weergave van het beeld.
*: Indien aanwezig
Display
1
2
3
4
5
6
PRIUS_OM_OM47E11E_(EE).book Page 453 Monday, July 6, 2020 1:18 PM

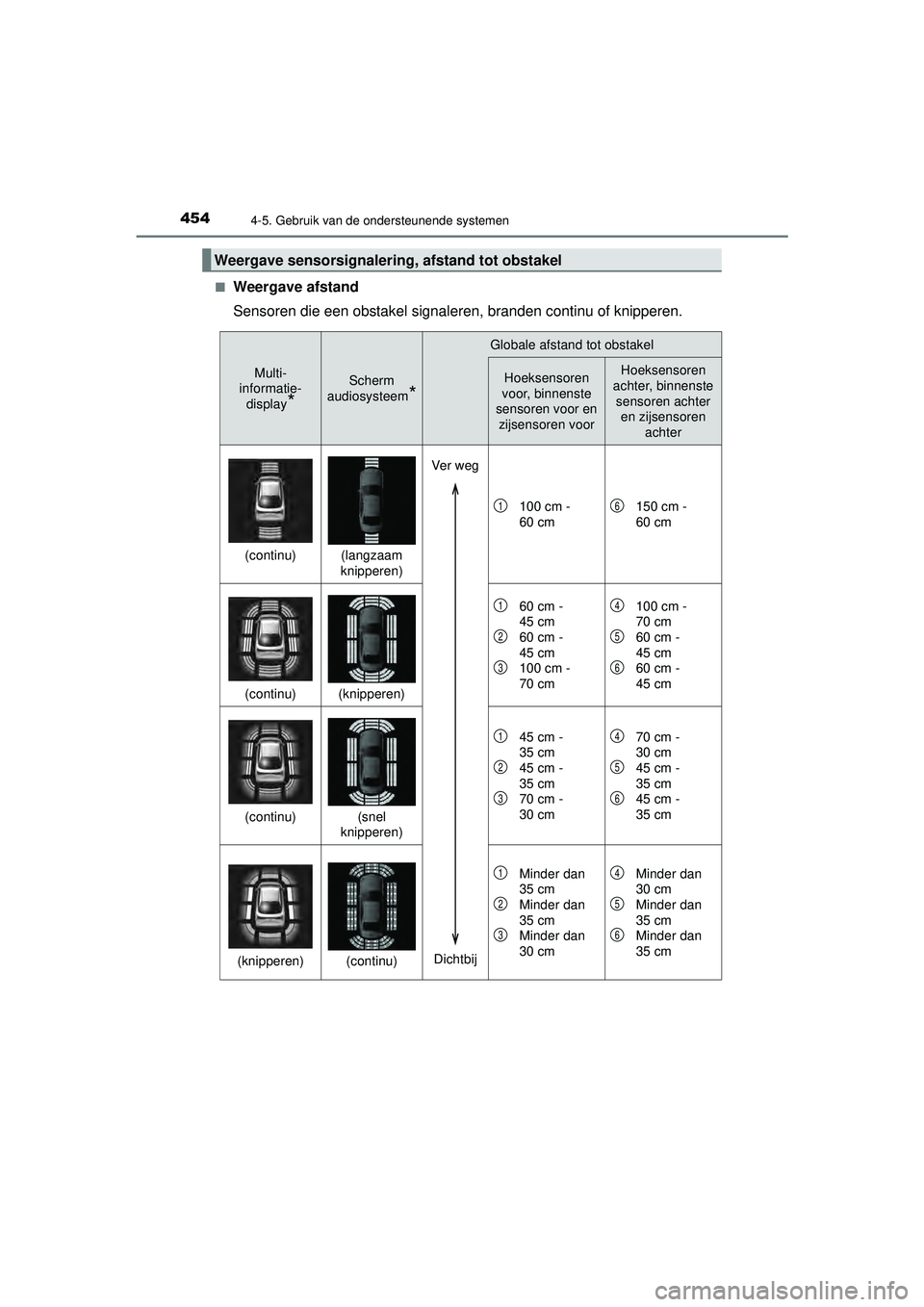

4544-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47E11E_(EE)■
Weergave afstand
Sensoren die een obstakel signaleren, branden continu of knipperen.
Weergave sensorsignalering, afstand tot obstakel
Multi-
informatie- display
*
Scherm
audiosysteem
*
Globale afstand tot obstakel
Hoeksensoren
voor, binnenste
sensoren voor en
zijsensoren voorHoeksensoren
achter, binnenste
sensoren achter en zijsensoren achter
(continu)(langzaam
knipperen)
100 cm -
60 cm150 cm -
60 cm
(continu)(knipperen)
60 cm -
45 cm
60 cm -
45 cm
100 cm -
70 cm100 cm -
70 cm
60 cm -
45 cm
60 cm -
45 cm
(continu)(snel
knipperen)
45 cm -
35 cm
45 cm -
35 cm
70 cm -
30 cm70 cm -
30 cm
45 cm -
35 cm
45 cm -
35 cm
(knipperen)(continu)
Minder dan
35 cm
Minder dan
35 cm
Minder dan
30 cmMinder dan
30 cm
Minder dan
35 cm
Minder dan
35 cm
Ve r w e g
Dichtbij
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6
PRIUS_OM_OM47E11E_(EE).book Page 454 Monday, July 6, 2020 1:18 PM

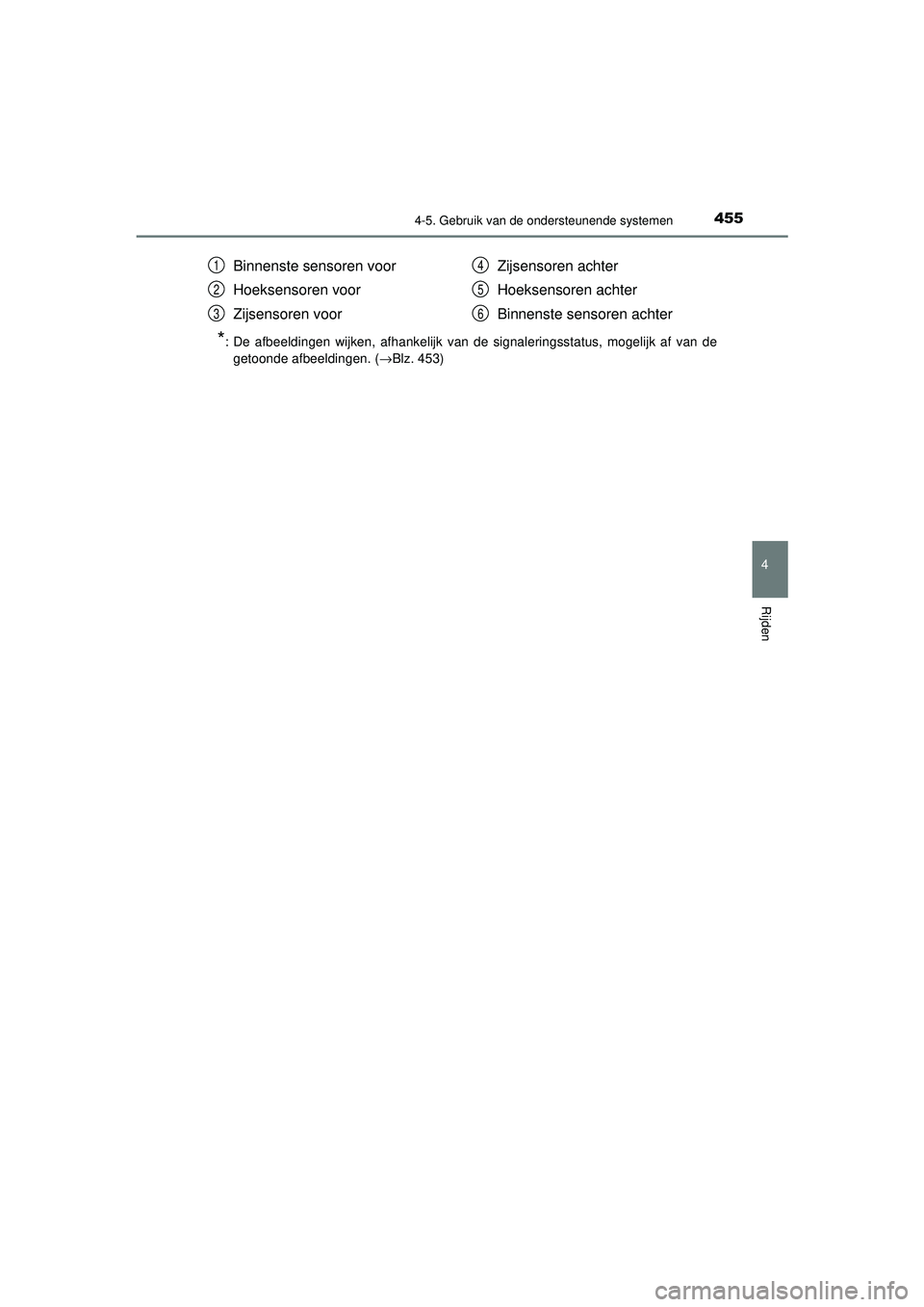

4554-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47E11E_(EE)
*: De afbeeldingen wijken, afhankelijk van de signaleringsstatus, mogelijk af van degetoonde afbeeldingen. ( →Blz. 453)
Binnenste sensoren voor
Hoeksensoren voor
Zijsensoren voor Zijsensoren achter
Hoeksensoren achter
Binnenste sensoren achter1
2
3
4
5
6
PRIUS_OM_OM47E11E_(EE).book Page
455 Monday, July 6, 2020 1:18 PM

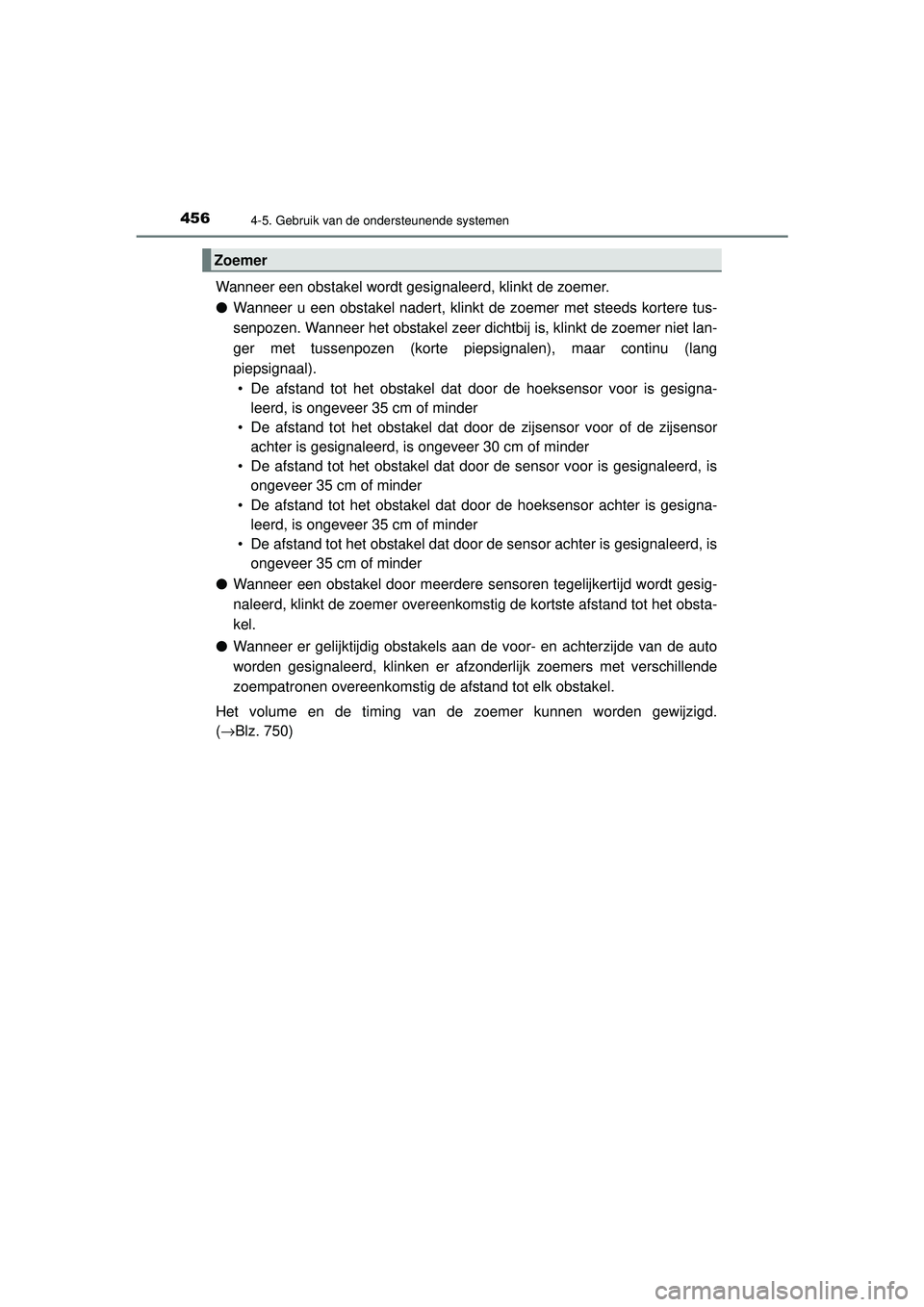

4564-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47E11E_(EE)
Wanneer een obstakel wordt gesignaleerd, klinkt de zoemer.
●Wanneer u een obstakel nadert, klinkt de zoemer met steeds kortere tus-
senpozen. Wanneer het obstakel zeer dichtbij is, klinkt de zoemer niet lan-
ger met tussenpozen (korte piepsignalen), maar continu (lang
piepsignaal).
• De afstand tot het obstakel dat door de hoeksensor voor is gesigna- leerd, is ongeveer 35 cm of minder
• De afstand tot het obstakel dat door de zijsensor voor of de zijsensor
achter is gesignaleerd, is ongeveer 30 cm of minder
• De afstand tot het obstakel dat door de sensor voor is gesignaleerd, is ongeveer 35 cm of minder
• De afstand tot het obstakel dat door de hoeksensor achter is gesigna- leerd, is ongeveer 35 cm of minder
• De afstand tot het obstakel dat door de sensor achter is gesignaleerd, is
ongeveer 35 cm of minder
● Wanneer een obstakel door meerdere sensoren tegelijkertijd wordt gesig-
naleerd, klinkt de zoemer overeenkomstig de kortste afstand tot het obsta-
kel.
● Wanneer er gelijktijdig obstakels aan de voor- en achterzijde van de auto
worden gesignaleerd, klinken er afzonderlijk zoemers met verschillende
zoempatronen overeenkomstig de afstand tot elk obstakel.
Het volume en de timing van de zoemer kunnen worden gewijzigd.
( →Blz. 750)
Zoemer
PRIUS_OM_OM47E11E_(EE).book Page 456 Monday, July 6, 2020 1:18 PM

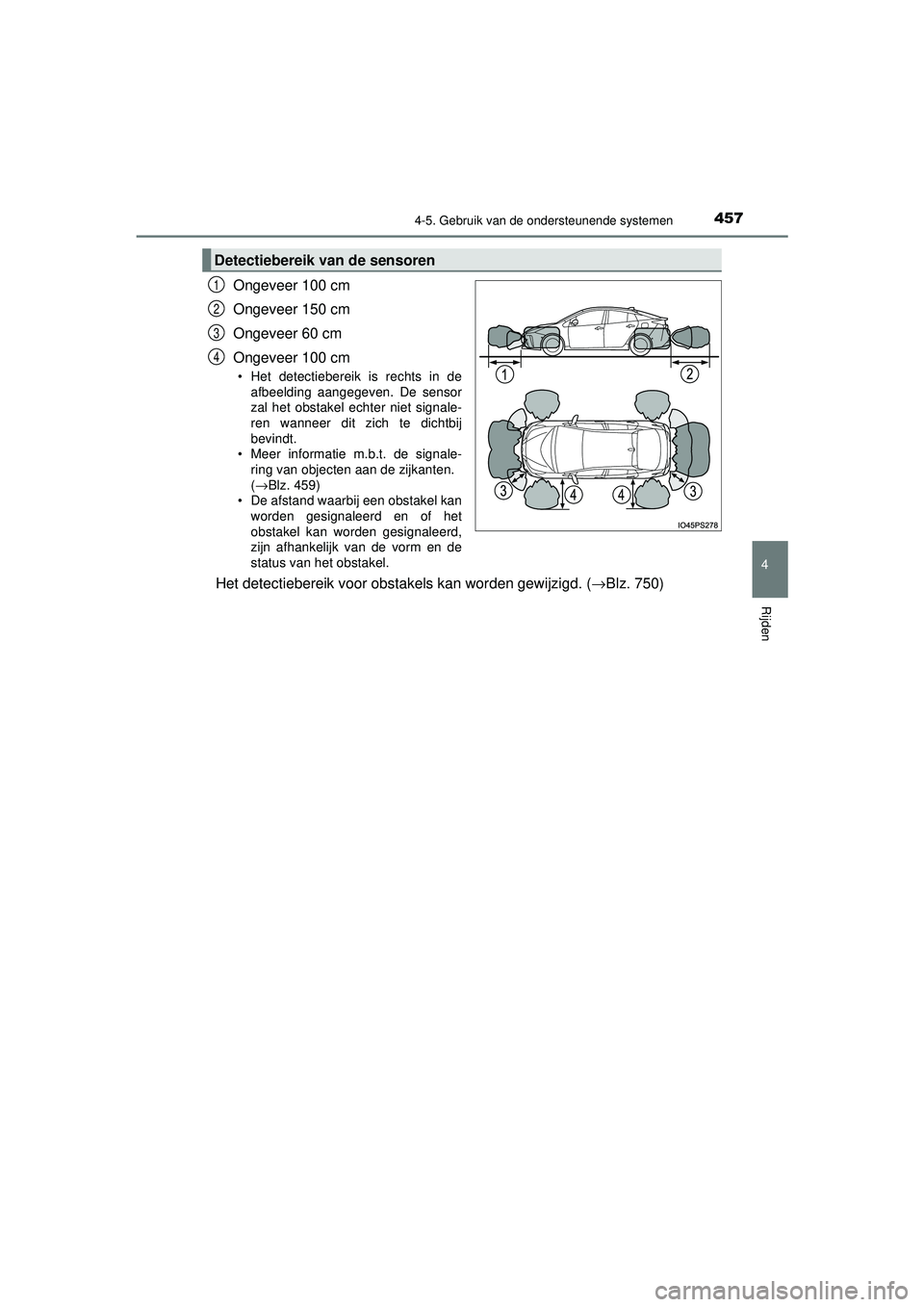

4574-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47E11E_(EE)
Ongeveer 100 cm
Ongeveer 150 cm
Ongeveer 60 cm
Ongeveer 100 cm
• Het detectiebereik is rechts in deafbeelding aangegeven. De sensor
zal het obstakel echter niet signale-
ren wanneer dit zich te dichtbij
bevindt.
• Meer informatie m.b.t. de signale- ring van objecten aan de zijkanten.
(→ Blz. 459)
• De afstand waarbij een obstakel kan worden gesignaleerd en of het
obstakel kan worden gesignaleerd,
zijn afhankelijk van de vorm en de
status van het obstakel.
Het detectiebereik voor obstakels kan worden gewijzigd. ( →Blz. 750)
Detectiebereik van de sensoren
1
2
3
4
PRIUS_OM_OM47E11E_(EE).book Page 457 Monday, July 6, 2020 1:18 PM

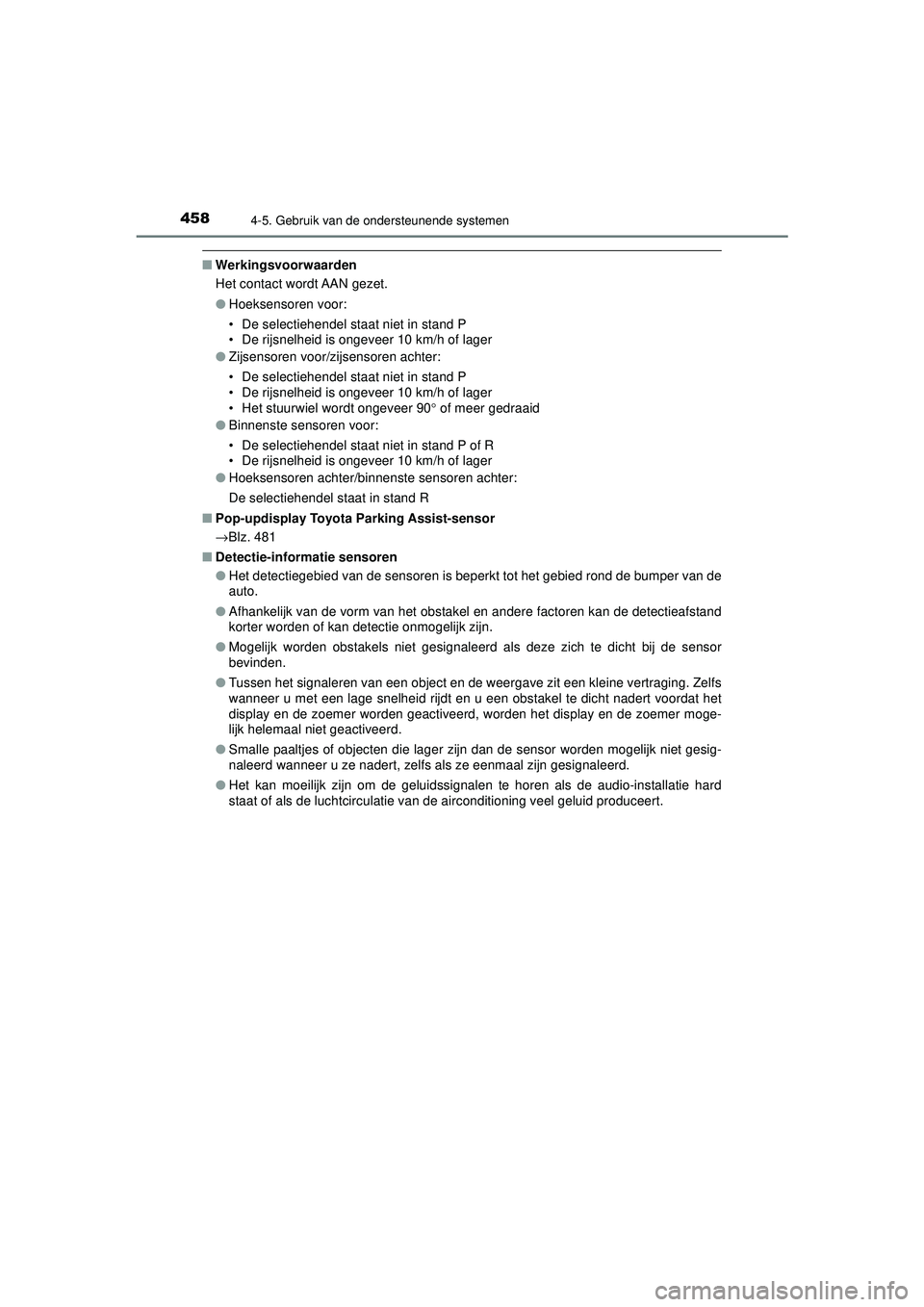

4584-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47E11E_(EE)
■Werkingsvoorwaarden
Het contact wordt AAN gezet.
●Hoeksensoren voor:
• De selectiehendel staat niet in stand P
• De rijsnelheid is ongeveer 10 km/h of lager
● Zijsensoren voor/zijsensoren achter:
• De selectiehendel staat niet in stand P
• De rijsnelheid is ongeveer 10 km/h of lager
• Het stuurwiel wordt ongeveer 90 ° of meer gedraaid
● Binnenste sensoren voor:
• De selectiehendel staat niet in stand P of R
• De rijsnelheid is ongeveer 10 km/h of lager
● Hoeksensoren achter/binnenste sensoren achter:
De selectiehendel staat in stand R
■ Pop-updisplay Toyota Parking Assist-sensor
→Blz. 481
■ Detectie-informatie sensoren
●Het detectiegebied van de sensoren is beperkt tot het gebied rond de bumper van de
auto.
● Afhankelijk van de vorm van het obstakel en andere factoren kan de detectieafstand
korter worden of kan detectie onmogelijk zijn.
● Mogelijk worden obstakels niet gesignaleerd als deze zich te dicht bij de sensor
bevinden.
● Tussen het signaleren van een object en de weergave zit een kleine vertraging. Zelfs
wanneer u met een lage snelheid rijdt en u een obstakel te dicht nadert voordat het
display en de zoemer worden geactiveerd, worden het display en de zoemer moge-
lijk helemaal niet geactiveerd.
● Smalle paaltjes of objecten die lager zijn dan de sensor worden mogelijk niet gesig-
naleerd wanneer u ze nadert, zelfs als ze eenmaal zijn gesignaleerd.
● Het kan moeilijk zijn om de geluidssignalen te horen als de audio-installatie hard
staat of als de luchtcirculatie van de airconditioning veel geluid produceert.
PRIUS_OM_OM47E11E_(EE).book Page 458 Monday, July 6, 2020 1:18 PM

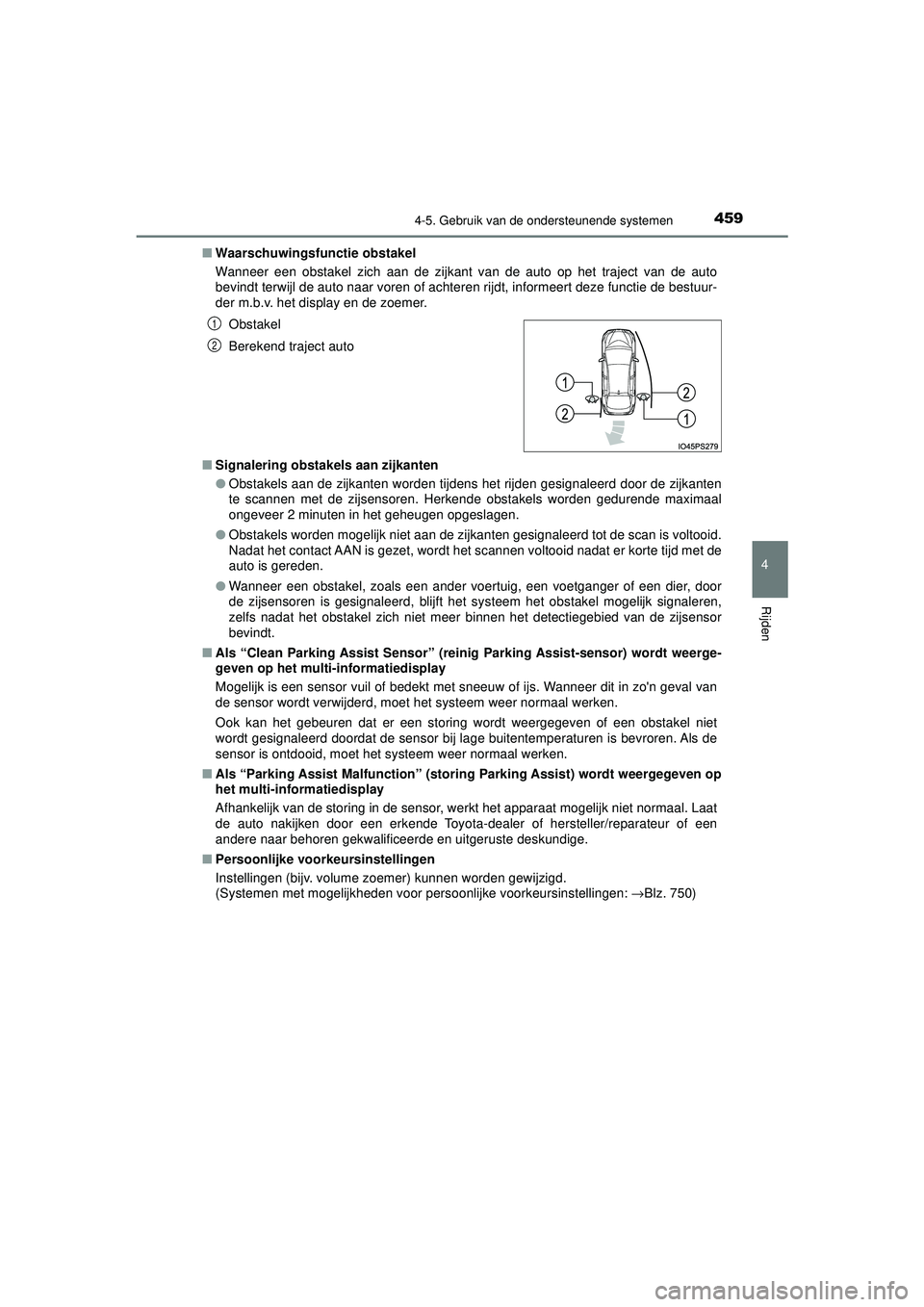

4594-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47E11E_(EE)■
Waarschuwingsfu nctie obstakel
Wanneer een obstakel zich aan de zijkant van de auto op het traject van de auto
bevindt terwijl de auto naar voren of achteren rijdt, informeert deze functie de bestuur-
der m.b.v. het display en de zoemer.
Obstakel
Berekend traject auto
■ Signalering obstakels aan zijkanten
● Obstakels aan de zijkanten worden tijdens het rijden gesignaleerd door de zijkanten
te scannen met de zijsensoren. Herkende obstakels worden gedurende maximaal
ongeveer 2 minuten in het geheugen opgeslagen.
● Obstakels worden mogelijk niet aan de zijkanten gesignaleerd tot de scan is voltooid.
Nadat het contact AAN is gezet, wordt het scannen voltooid nadat er korte tijd met de
auto is gereden.
● Wanneer een obstakel, zoals een ander voertuig, een voetganger of een dier, door
de zijsensoren is gesignaleerd, blijft het systeem het obstakel mogelijk signaleren,
zelfs nadat het obstakel zich niet meer binnen het detectiegebied van de zijsensor
bevindt.
■ Als “Clean Parking Assist Sensor” (reinig Parking Assist-sensor) wordt weerge-
geven op het multi-informatiedisplay
Mogelijk is een sensor vuil of bedekt met sneeuw of ijs. Wanneer dit in zo'n geval van
de sensor wordt verwijderd, moet het systeem weer normaal werken.
Ook kan het gebeuren dat er een storing wordt weergegeven of een obstakel niet
wordt gesignaleerd doordat de sensor bij lage buitentemperaturen is bevroren. Als de
sensor is ontdooid, moet he t systeem weer normaal werken.
■ Als “Parking Assist Malfunction” (stori ng Parking Assist) wordt weergegeven op
het multi-informatiedisplay
Afhankelijk van de storing in de sensor, werkt het apparaat mogelijk niet normaal. Laat
de auto nakijken door een erkende Toyota -dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Persoonlijke voorkeursinstellingen
Instellingen (bijv. volume zoemer) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen: →Blz. 750)
1
2
PRIUS_OM_OM47E11E_(EE).book Page 459 Monday, July 6, 2020 1:18 PM

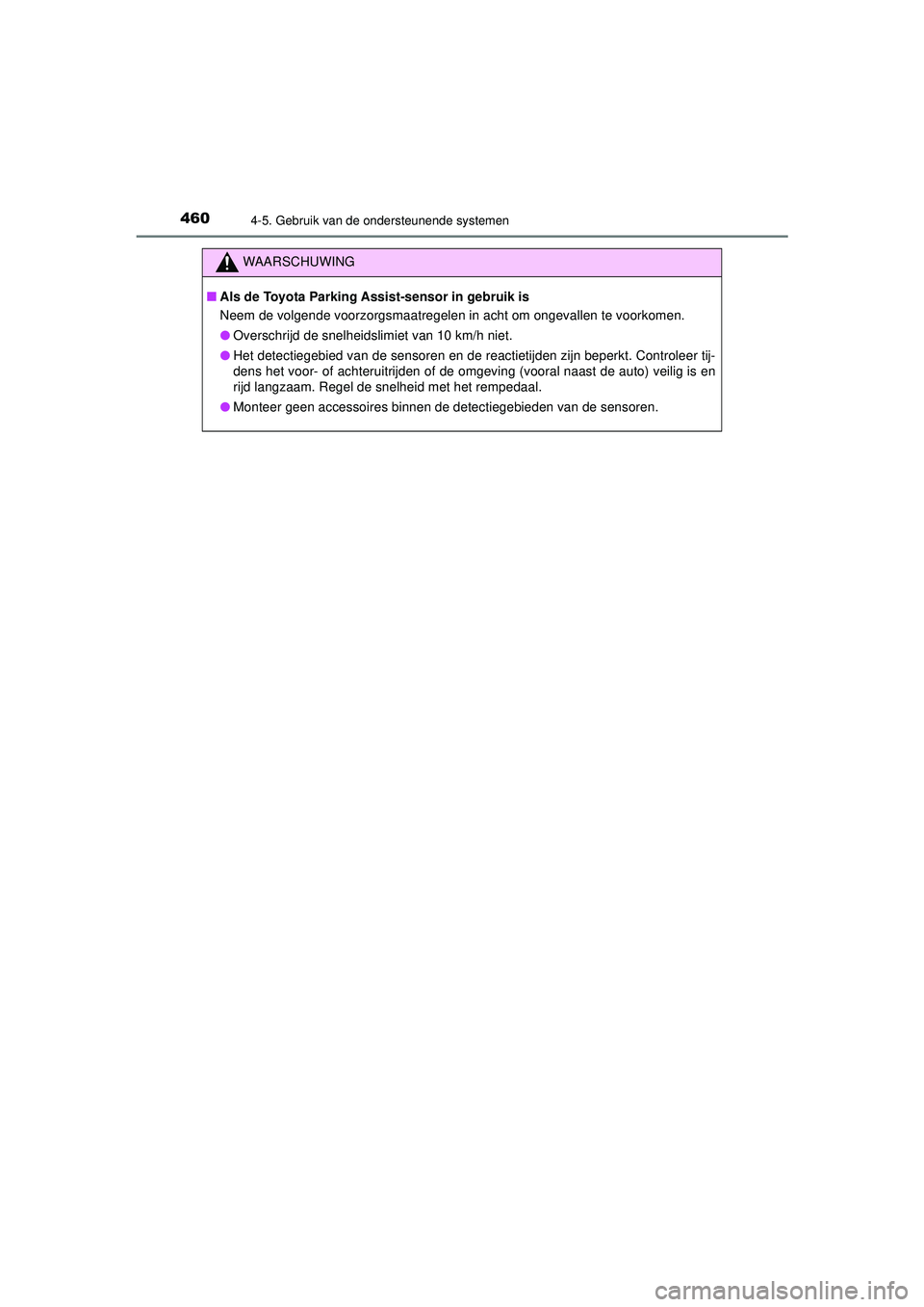

4604-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47E11E_(EE)
WAARSCHUWING
■Als de Toyota Parking A ssist-sensor in gebruik is
Neem de volgende voorzorgsmaatregelen in acht om ongevallen te voorkomen.
● Overschrijd de snelheidslimiet van 10 km/h niet.
● Het detectiegebied van de sensoren en de reactietijden zijn beperkt. Controleer tij-
dens het voor- of achteruitrijden of de omgeving (vooral naast de auto) veilig is en
rijd langzaam. Regel de snelheid met het rempedaal.
● Monteer geen accessoires binnen de detectiegebieden van de sensoren.
