TOYOTA PRIUS 2021 Instructieboekje (in Dutch)

4714-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47E11E_(EE)

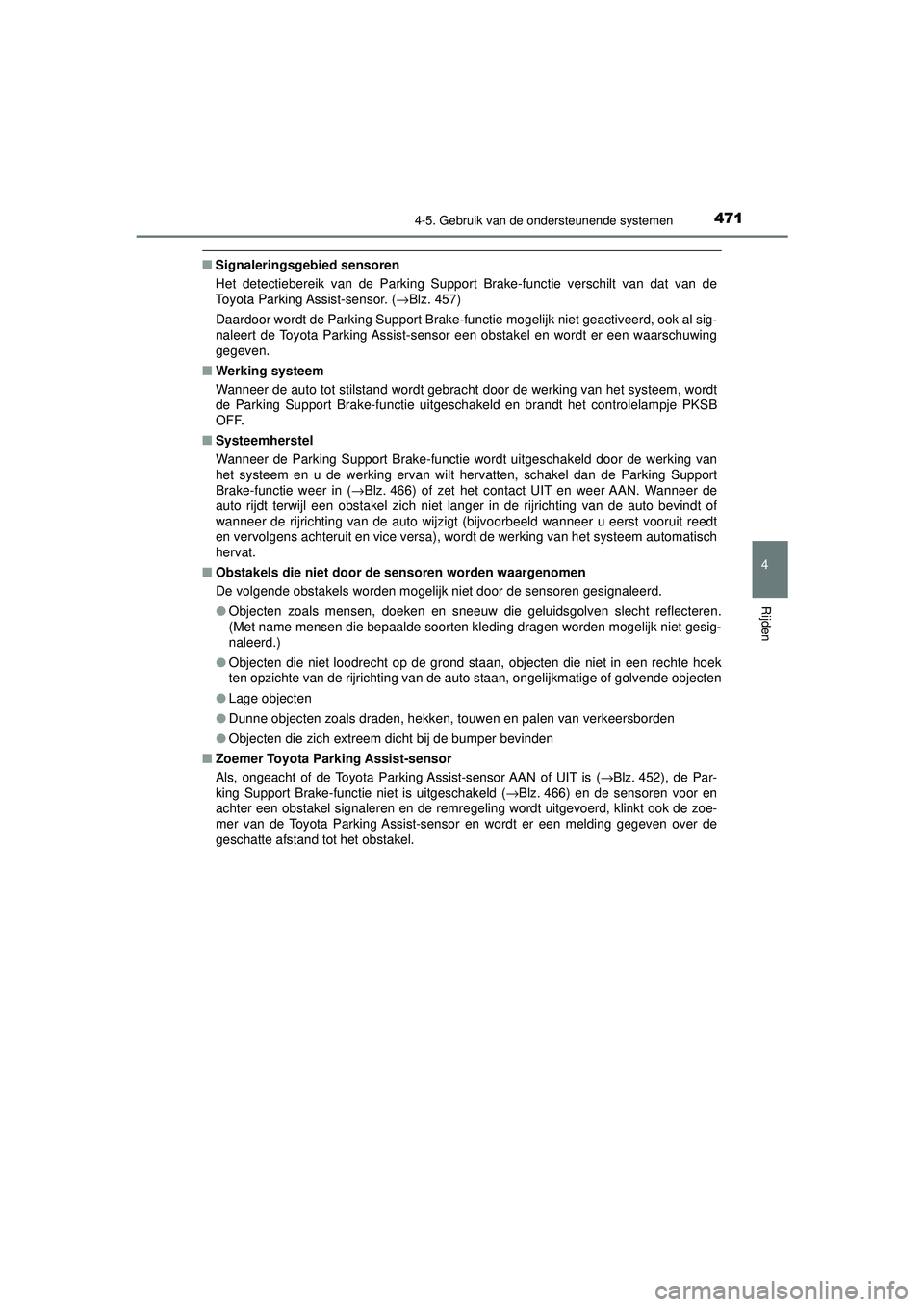

■Signaleringsgebied sensoren
Het detectiebereik van de Parking Support Brake-functie verschilt van dat van de
Toyota Parking Assist-sensor. ( →Blz. 457)
Daardoor wordt de Parking Su pport Brake-functie mogelijk niet geactiveerd, ook al sig-
naleert de Toyota Parking Assist-sensor een obstakel en wordt er een waarschuwing
gegeven.
■ Werking systeem
Wanneer de auto tot stilstand wordt gebracht door de werking van het systeem, wordt
de Parking Support Brake-functie uitgeschakeld en brandt het controlelampje PKSB
OFF.
■ Systeemherstel
Wanneer de Parking Support Brake-functie wordt uitgeschakeld door de werking van
het systeem en u de werking ervan wilt hervatten, schakel dan de Parking Support
Brake-functie weer in ( →Blz. 466) of zet het contact UIT en weer AAN. Wanneer de
auto rijdt terwijl een obstakel zich niet langer in de rijrichting van de auto bevindt of
wanneer de rijrichting van de auto wijzigt (bijvoorbeeld wanneer u eerst vooruit reedt
en vervolgens achteruit en vice versa), wordt de werking van het systeem automatisch
hervat.
■ Obstakels die niet door de sensoren worden waargenomen
De volgende obstakels worden mogelijk niet door de sensoren gesignaleerd.
● Objecten zoals mensen, doeken en sneeuw die geluidsgolven slecht reflecteren.
(Met name mensen die bepaalde soorten kleding dragen worden mogelijk niet gesig-
naleerd.)
● Objecten die niet loodrecht op de grond staan, objecten die niet in een rechte hoek
ten opzichte van de rijrichting van de auto staan, ongelijkmatige of golvende objecten
● Lage objecten
● Dunne objecten zoals draden, hekken, touwen en palen van verkeersborden
● Objecten die zich extreem dicht bij de bumper bevinden
■ Zoemer Toyota Parking Assist-sensor
Als, ongeacht of de Toyota Parking Assist-sensor AAN of UIT is ( →Blz. 452), de Par-
king Support Brake-functie niet is uitgeschakeld ( →Blz. 466) en de sensoren voor en
achter een obstakel signaleren en de remregeling wordt uitgevoerd, klinkt ook de zoe-
mer van de Toyota Parking Assist-sensor en wordt er een melding gegeven over de
geschatte afstand tot het obstakel.
PRIUS_OM_OM47E11E_(EE).book Page 471 Monday, July 6, 2020 1:18 PM

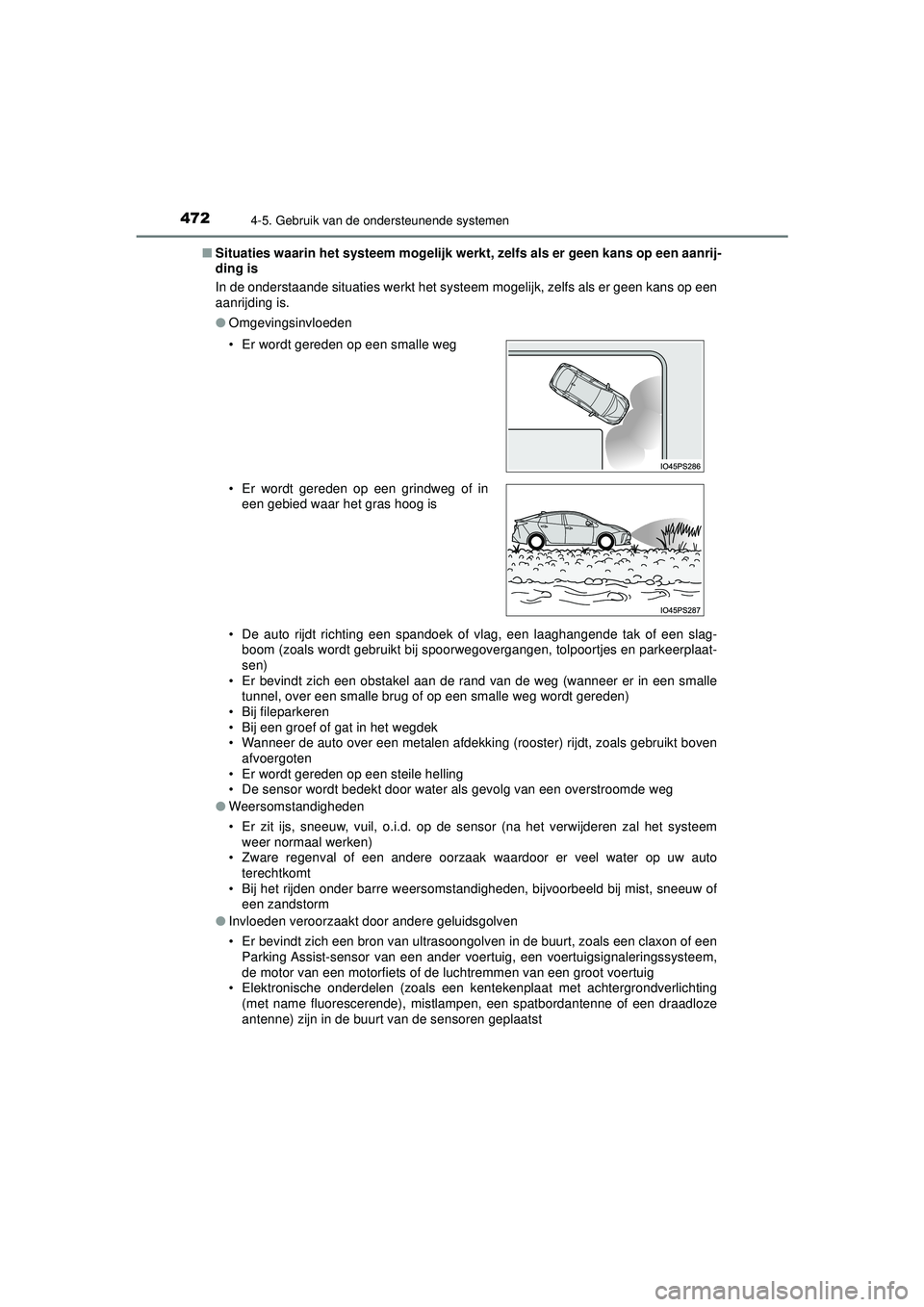

4724-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47E11E_(EE)■
Situaties waarin het systeem mogelijk werkt, zelfs als er geen kans op een aanrij-
ding is
In de onderstaande situaties werkt het systeem mogelijk, zelfs als er geen kans op een
aanrijding is.
●Omgevingsinvloeden
• De auto rijdt richting een spandoek of vlag, een laaghangende tak of een slag-
boom (zoals wordt gebruikt bij spoorwegovergangen, tolpoortjes en parkeerplaat-
sen)
• Er bevindt zich een obstakel aan de rand van de weg (wanneer er in een smalle tunnel, over een smalle brug of op een smalle weg wordt gereden)
• Bij fileparkeren
• Bij een groef of gat in het wegdek
• Wanneer de auto over een metalen afdekking (rooster) rijdt, zoals gebruikt boven afvoergoten
• Er wordt gereden op een steile helling
• De sensor wordt bedekt door water als gevolg van een overstroomde weg
● Weersomstandigheden
• Er zit ijs, sneeuw, vuil, o.i.d. op de sensor (na het verwijderen zal het systeem
weer normaal werken)
• Zware regenval of een andere oorzaak waardoor er veel water op uw auto terechtkomt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist, sneeuw of
een zandstorm
● Invloeden veroorzaakt door andere geluidsgolven
• Er bevindt zich een bron van ultrasoongolven in de buurt, zoals een claxon of een
Parking Assist-sensor van een ander voertuig, een voertuigsignaleringssysteem,
de motor van een motorfiets of de luchtremmen van een groot voertuig
• Elektronische onderdelen (zoals een kentekenplaat met achtergrondverlichting (met name fluorescerende), mistlampen, een spatbordantenne of een draadloze
antenne) zijn in de buurt van de sensoren geplaatst
• Er wordt gereden op een smalle weg
• Er wordt gereden op een grindweg of in
een gebied waar het gras hoog is
PRIUS_OM_OM47E11E_(EE).book Page 472 Monday, July 6, 2020 1:18 PM

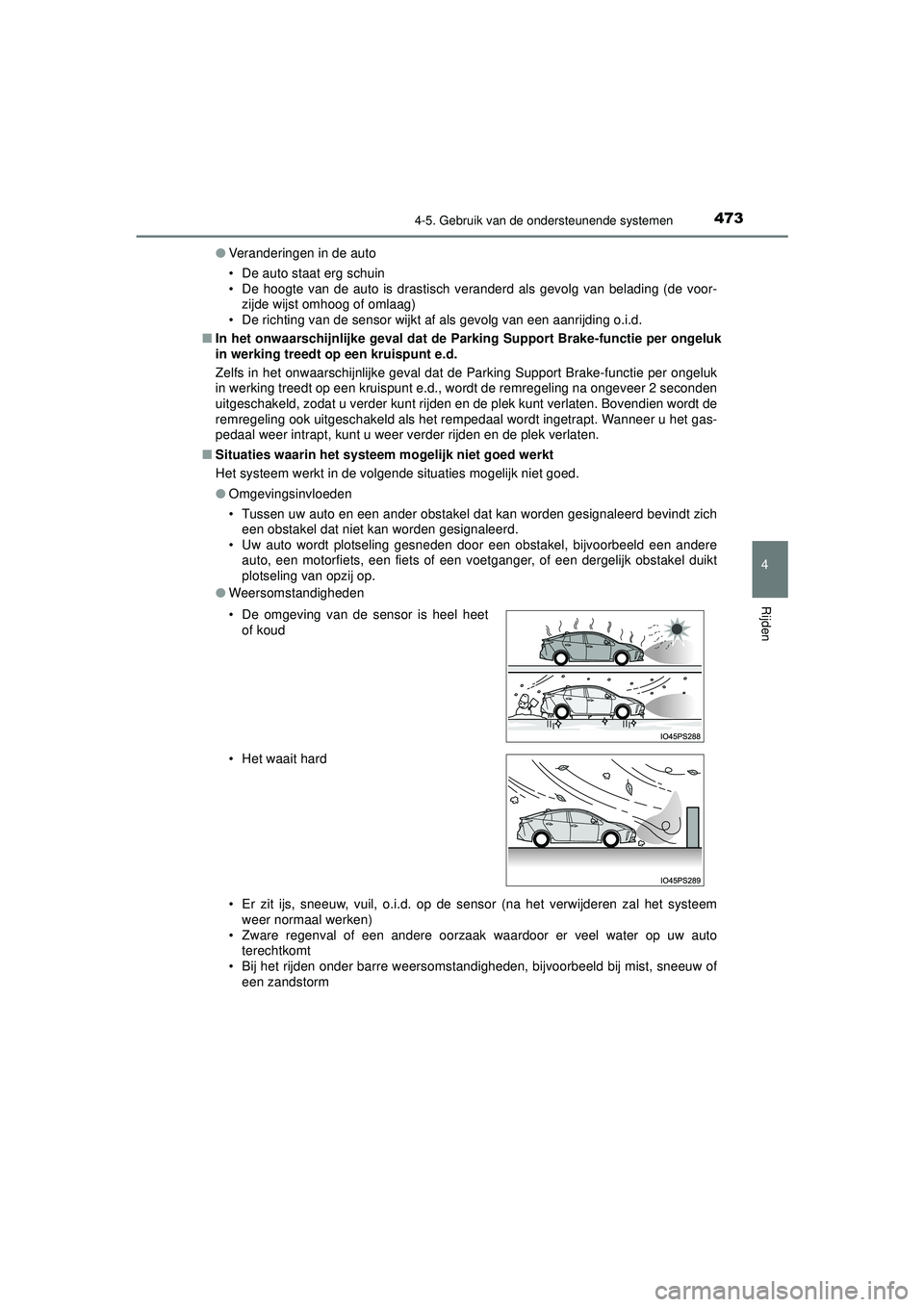

4734-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47E11E_(EE)●
Veranderingen in de auto
• De auto staat erg schuin
• De hoogte van de auto is drastisch veranderd als gevolg van belading (de voor-
zijde wijst omhoog of omlaag)
• De richting van de sensor wijkt af als gevolg van een aanrijding o.i.d.
■ In het onwaarschijnlijke geval dat de Parking Support Brake-functie per ongeluk
in werking treedt op een kruispunt e.d.
Zelfs in het onwaarschijnlijke geval dat de Parking Support Brake-functie per ongeluk
in werking treedt op een kruispunt e.d., wordt de remregeling na ongeveer 2 seconden
uitgeschakeld, zodat u verder kunt rijden en de plek kunt verlaten. Bovendien wordt de
remregeling ook uitgeschakeld als het rempedaal wordt ingetrapt. Wanneer u het gas-
pedaal weer intrapt, kunt u weer verder rijden en de plek verlaten.
■ Situaties waarin het systeem mogelijk niet goed werkt
Het systeem werkt in de volgende situaties mogelijk niet goed.
● Omgevingsinvloeden
• Tussen uw auto en een ander obstakel dat kan worden gesignaleerd bevindt zich
een obstakel dat niet kan worden gesignaleerd.
• Uw auto wordt plotseling gesneden door een obstakel, bijvoorbeeld een andere auto, een motorfiets, een fiets of een voetganger, of een dergelijk obstakel duikt
plotseling van opzij op.
● Weersomstandigheden
• Er zit ijs, sneeuw, vuil, o.i.d. op de sensor (na het verwijderen zal het systeem
weer normaal werken)
• Zware regenval of een andere oorzaak waardoor er veel water op uw auto
terechtkomt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist, sneeuw of een zandstorm
• De omgeving van de sensor is heel heet
of koud
• Het waait hard
PRIUS_OM_OM47E11E_(EE).book Page 473 Monday, July 6, 2020 1:18 PM

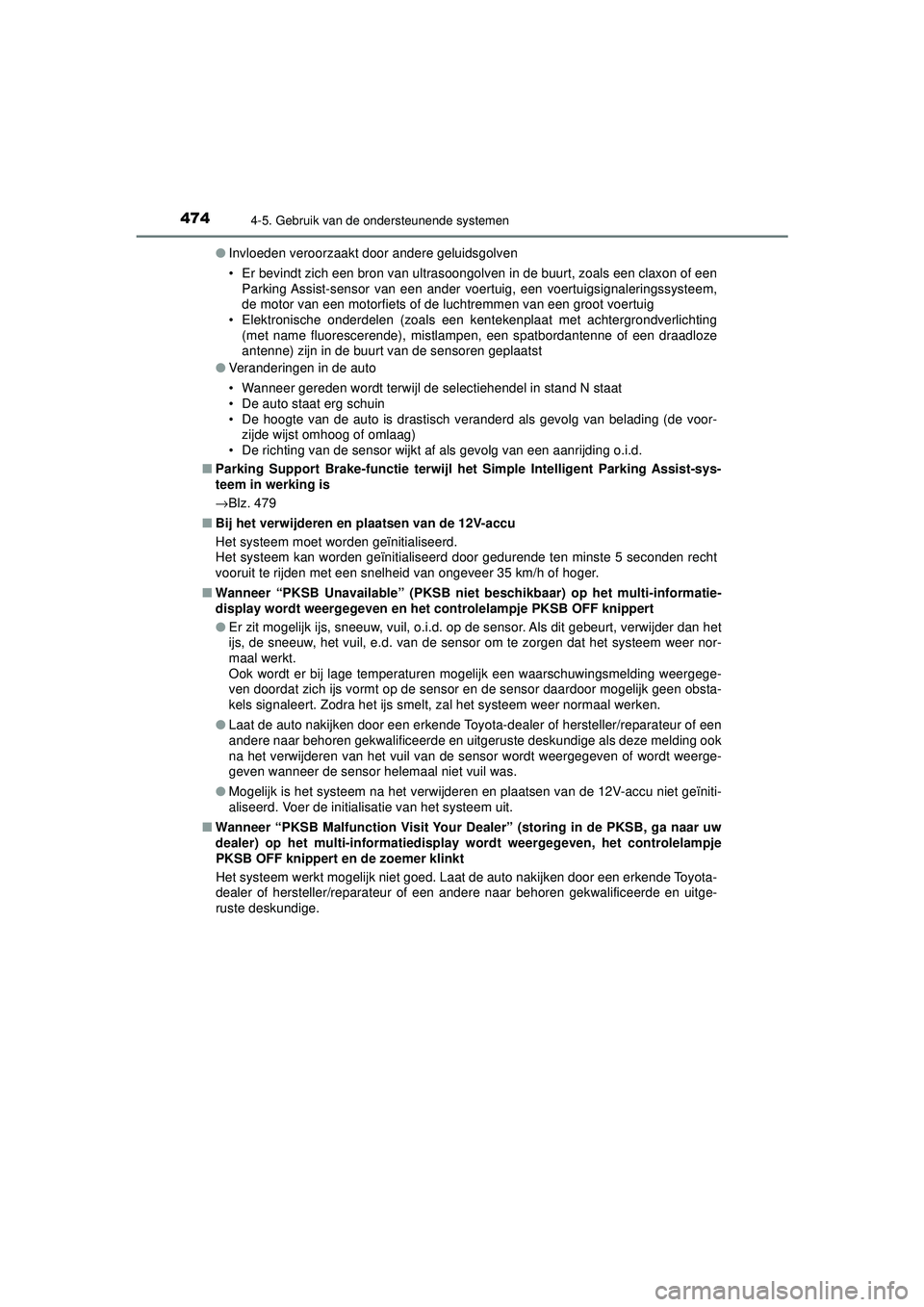

4744-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47E11E_(EE)●
Invloeden veroorzaakt door andere geluidsgolven
• Er bevindt zich een bron van ultrasoongolven in de buurt, zoals een claxon of een
Parking Assist-sensor van een ander voertuig, een voertuigsignaleringssysteem,
de motor van een motorfiets of de luchtremmen van een groot voertuig
• Elektronische onderdelen (zoals een kentekenplaat met achtergrondverlichting (met name fluorescerende), mistlampen, een spatbordantenne of een draadloze
antenne) zijn in de buurt van de sensoren geplaatst
● Veranderingen in de auto
• Wanneer gereden wordt terwijl de selectiehendel in stand N staat
• De auto staat erg schuin
• De hoogte van de auto is drastisch veranderd als gevolg van belading (de voor-
zijde wijst omhoog of omlaag)
• De richting van de sensor wijkt af als gevolg van een aanrijding o.i.d.
■ Parking Support Brake-functie terwijl het Simple Intelligent Parking Assist-sys-
teem in werking is
→Blz. 479
■ Bij het verwijderen en plaatsen van de 12V-accu
Het systeem moet worden geïnitialiseerd.
Het systeem kan worden geïnitialiseerd door gedurende ten minste 5 seconden recht
vooruit te rijden met een snelheid van ongeveer 35 km/h of hoger.
■ Wanneer “PKSB Unavailable” (PKSB niet beschikbaar) op het multi-informatie-
display wordt weergegeven en het controlelampje PKSB OFF knippert
● Er zit mogelijk ijs, sneeuw, vuil, o.i.d. op de sensor. Als dit gebeurt, verwijder dan het
ijs, de sneeuw, het vuil, e.d. van de sensor om te zorgen dat het systeem weer nor-
maal werkt.
Ook wordt er bij lage temperaturen mogelijk een waarschuwingsmelding weergege-
ven doordat zich ijs vormt op de sensor en de sensor daardoor mogelijk geen obsta-
kels signaleert. Zodra het ijs smelt, zal het systeem weer normaal werken.
● Laat de auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige als deze melding ook
na het verwijderen van het vuil van de sensor wordt weergegeven of wordt weerge-
geven wanneer de sensor helemaal niet vuil was.
● Mogelijk is het systeem na het verwijderen en plaatsen van de 12V-accu niet geïniti-
aliseerd. Voer de initialisatie van het systeem uit.
■ Wanneer “PKSB Malfunction Visit Your Deal er” (storing in de PKSB, ga naar uw
dealer) op het multi-info rmatiedisplay wordt weerge geven, het controlelampje
PKSB OFF knippert en de zoemer klinkt
Het systeem werkt mogelijk niet goed. Laat de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een an dere naar behoren gekwalificeerde en uitge-
ruste deskundige.
PRIUS_OM_OM47E11E_(EE).book Page 474 Monday, July 6, 2020 1:18 PM

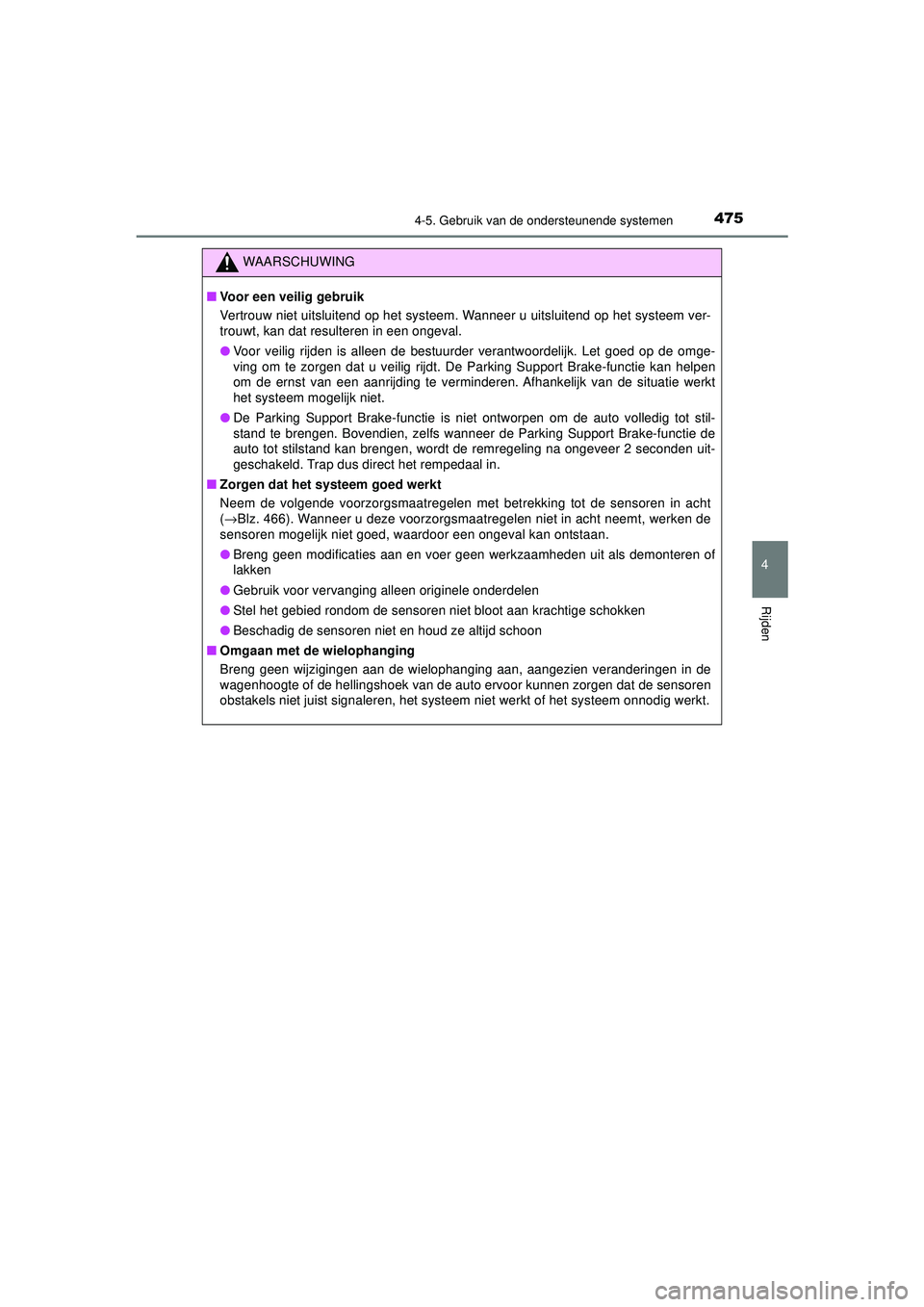

4754-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47E11E_(EE)
WAARSCHUWING
■Voor een veilig gebruik
Vertrouw niet uitsluitend op het systeem. Wanneer u uitsluitend op het systeem ver-
trouwt, kan dat resulteren in een ongeval.
● Voor veilig rijden is alleen de bestuurder verantwoordelijk. Let goed op de omge-
ving om te zorgen dat u veilig rijdt. De Parking Support Brake-functie kan helpen
om de ernst van een aanrijding te verminderen. Afhankelijk van de situatie werkt
het systeem mogelijk niet.
● De Parking Support Brake-functie is niet ontworpen om de auto volledig tot stil-
stand te brengen. Bovendien, zelfs wanneer de Parking Support Brake-functie de
auto tot stilstand kan brengen, wordt de remregeling na ongeveer 2 seconden uit-
geschakeld. Trap dus direct het rempedaal in.
■ Zorgen dat het systeem goed werkt
Neem de volgende voorzorgsmaatregelen met betrekking tot de sensoren in acht
(→ Blz. 466). Wanneer u deze voorzorgsmaatregelen niet in acht neemt, werken de
sensoren mogelijk niet goed, waardoor een ongeval kan ontstaan.
● Breng geen modificaties aan en voer geen werkzaamheden uit als demonteren of
lakken
● Gebruik voor vervanging alleen originele onderdelen
● Stel het gebied rondom de sensoren niet bloot aan krachtige schokken
● Beschadig de sensoren niet en houd ze altijd schoon
■ Omgaan met de wielophanging
Breng geen wijzigingen aan de wielophanging aan, aangezien veranderingen in de
wagenhoogte of de hellingshoek van de auto ervoor kunnen zorgen dat de sensoren
obstakels niet juist signaleren, het systeem niet werkt of het systeem onnodig werkt.
PRIUS_OM_OM47E11E_(EE).book Page 475 Monday, July 6, 2020 1:18 PM

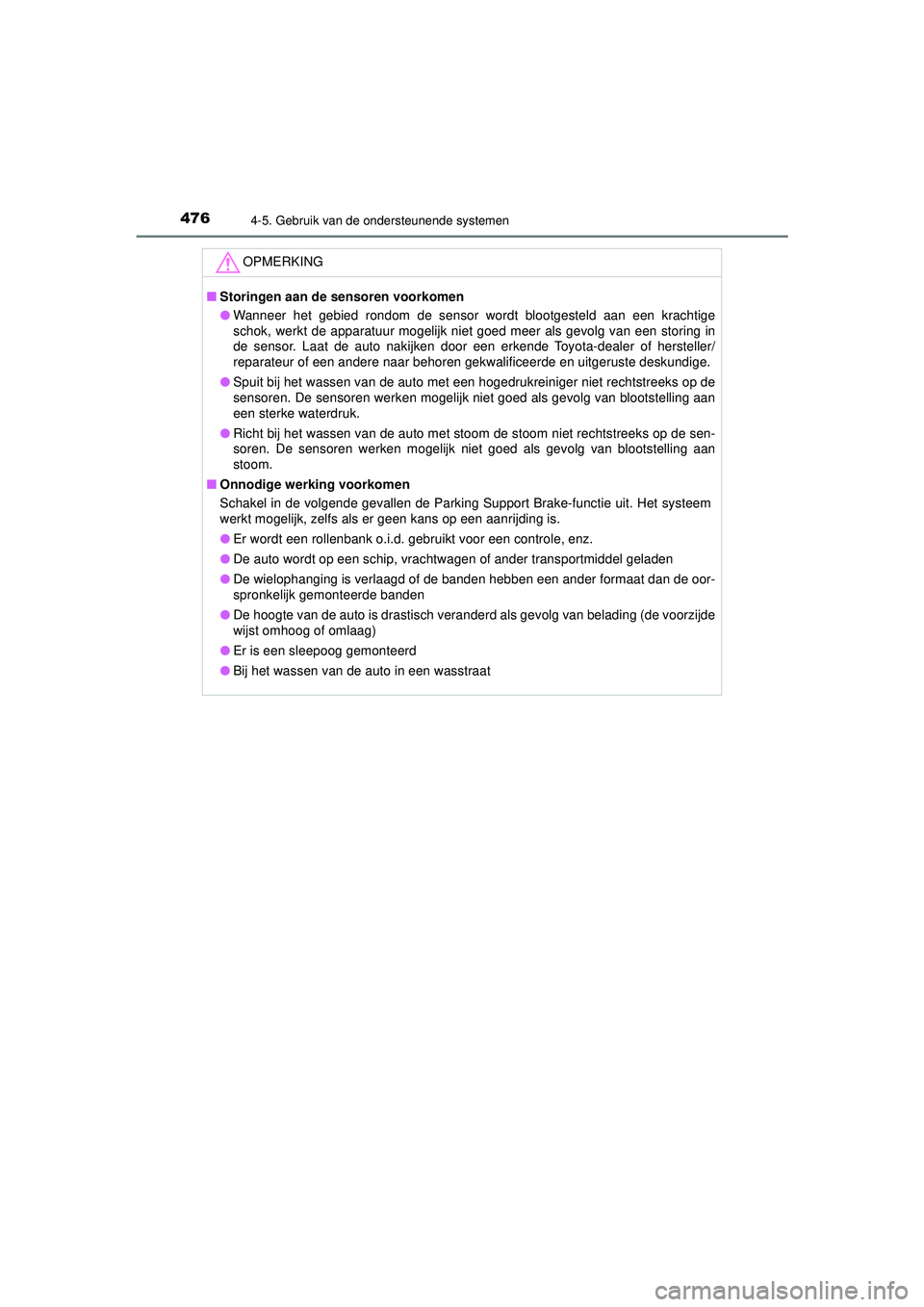

4764-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47E11E_(EE)
OPMERKING
■Storingen aan de sensoren voorkomen
● Wanneer het gebied rondom de sensor wordt blootgesteld aan een krachtige
schok, werkt de apparatuur mogelijk niet goed meer als gevolg van een storing in
de sensor. Laat de auto nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Spuit bij het wassen van de auto met een hogedrukreiniger niet rechtstreeks op de
sensoren. De sensoren werken mogelijk niet goed als gevolg van blootstelling aan
een sterke waterdruk.
● Richt bij het wassen van de auto met stoom de stoom niet rechtstreeks op de sen-
soren. De sensoren werken mogelijk niet goed als gevolg van blootstelling aan
stoom.
■ Onnodige werking voorkomen
Schakel in de volgende gevallen de Parkin g Support Brake-functie uit. Het systeem
werkt mogelijk, zelfs als er geen kans op een aanrijding is.
● Er wordt een rollenbank o.i.d. gebruikt voor een controle, enz.
● De auto wordt op een schip, vrachtwagen of ander transportmiddel geladen
● De wielophanging is verlaagd of de banden hebben een ander formaat dan de oor-
spronkelijk gemonteerde banden
● De hoogte van de auto is drastisch veranderd als gevolg van belading (de voorzijde
wijst omhoog of omlaag)
● Er is een sleepoog gemonteerd
● Bij het wassen van de auto in een wasstraat
PRIUS_OM_OM47E11E_(EE).book Page 476 Monday, July 6, 2020 1:18 PM

477
4
4-5. Gebruik van de ondersteunende systemen
Rijden
PRIUS_OM_OM47E11E_(EE)

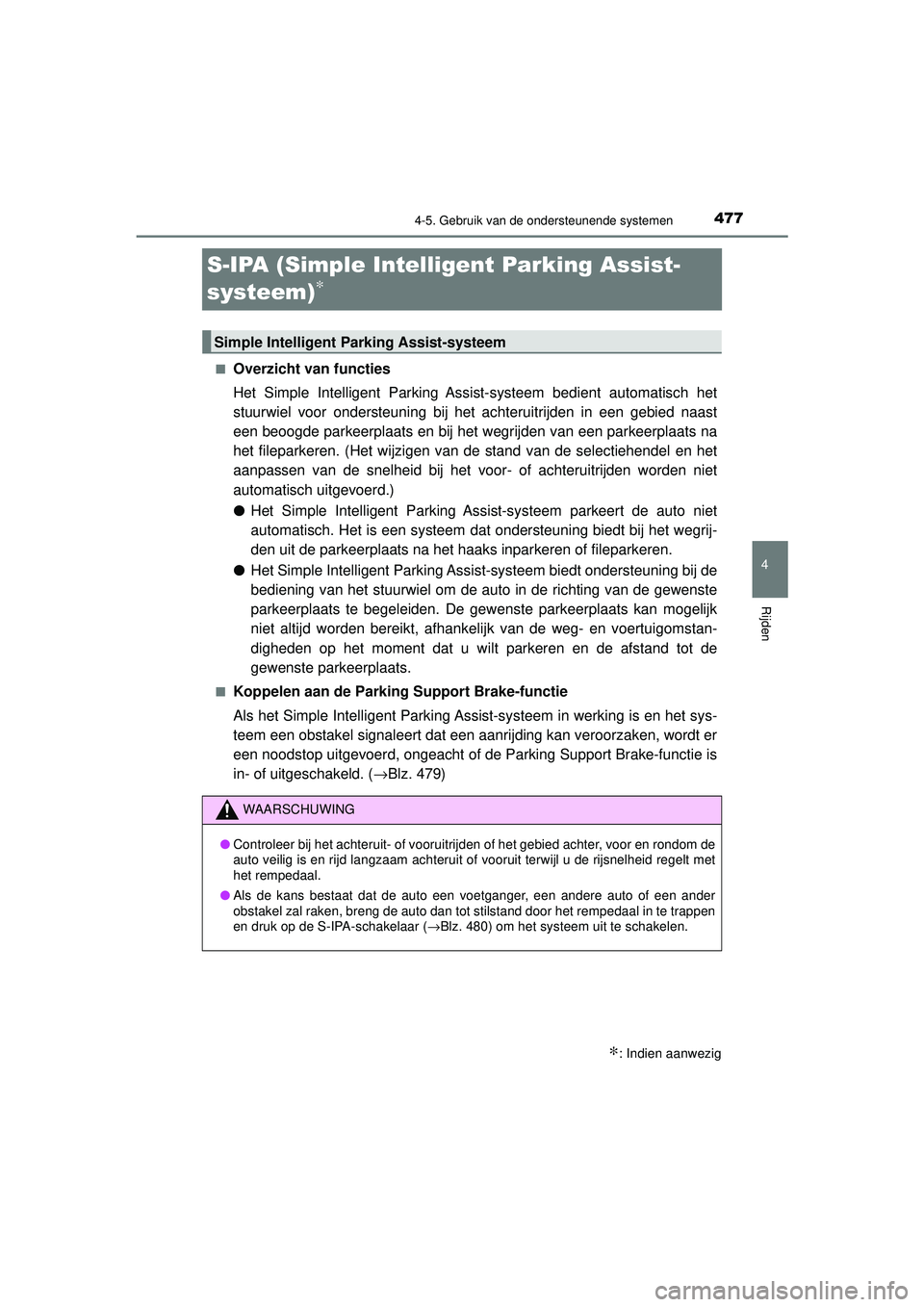

S-IPA (Simple Intelligent Parking Assist-
systeem)
∗
■Overzicht van functies
Het Simple Intelligent Parking Assist-systeem bedient automatisch het
stuurwiel voor ondersteuning bij het achteruitrijden in een gebied naast
een beoogde parkeerplaats en bij het wegrijden van een parkeerplaats na
het fileparkeren. (Het wijzigen van de stand van de selectiehendel en het
aanpassen van de snelheid bij het voor- of achteruitrijden worden niet
automatisch uitgevoerd.)
●Het Simple Intelligent Parking Assist-systeem parkeert de auto niet
automatisch. Het is een systeem dat ondersteuning biedt bij het wegrij-
den uit de parkeerplaats na het haaks inparkeren of fileparkeren.
● Het Simple Intelligent Parking Assist-systeem biedt ondersteuning bij de
bediening van het stuurwiel om de auto in de richting van de gewenste
parkeerplaats te begeleiden. De gewenste parkeerplaats kan mogelijk
niet altijd worden bereikt, afhankelijk van de weg- en voertuigomstan-
digheden op het moment dat u wilt parkeren en de afstand tot de
gewenste parkeerplaats.
■Koppelen aan de Parkin g Support Brake-functie
Als het Simple Intelligent Parking Assist-systeem in werking is en het sys-
teem een obstakel signaleert dat een aanrijding kan veroorzaken, wordt er
een noodstop uitgevoerd, ongeacht of de Parking Support Brake-functie is
in- of uitgeschakeld. ( →Blz. 479)
∗: Indien aanwezig
Simple Intelligent Parking Assist-systeem
WAARSCHUWING
●Controleer bij het achteruit- of vooruitrijden of het gebied achter, voor en rondom de
auto veilig is en rijd langzaam achteruit of vooruit terwijl u de rijsnelheid regelt met
het rempedaal.
● Als de kans bestaat dat de auto een voetganger, een andere auto of een ander
obstakel zal raken, breng de auto dan tot stilstand door het rempedaal in te trappen
en druk op de S-IPA-schakelaar ( →Blz. 480) om het systeem uit te schakelen.
PRIUS_OM_OM47E11E_(EE).book Page 477 Monday, July 6, 2020 1:18 PM

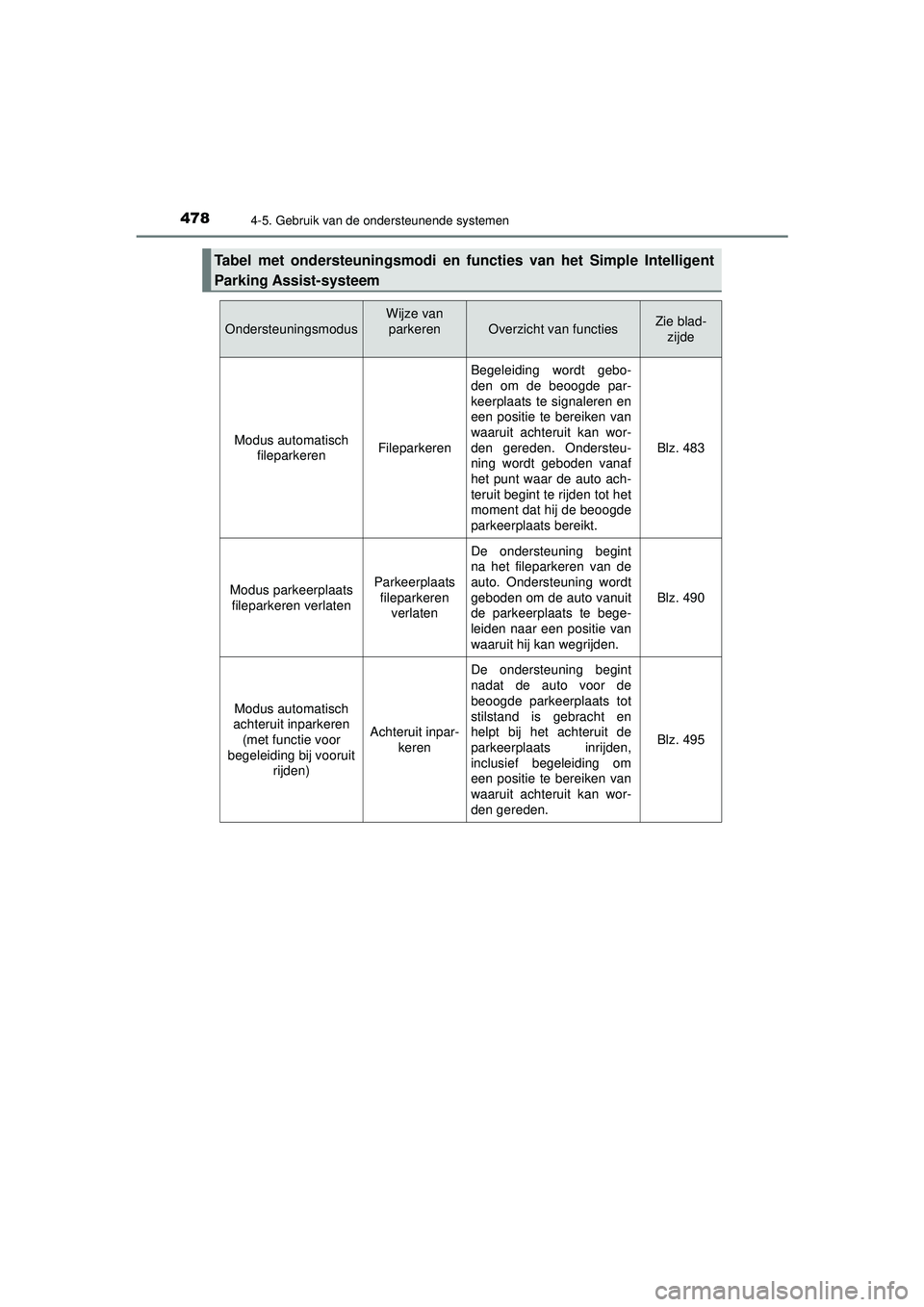

4784-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47E11E_(EE)
Tabel met ondersteuningsmodi en functies van het Simple Intelligent
Parking Assist-systeem
Ondersteuningsmodus
Wijze van parkeren
Overzicht van functiesZie blad- zijde
Modus automatisch fileparkerenFileparkeren
Begeleiding wordt gebo-
den om de beoogde par-
keerplaats te signaleren en
een positie te bereiken van
waaruit achteruit kan wor-
den gereden. Ondersteu-
ning wordt geboden vanaf
het punt waar de auto ach-
teruit begint te rijden tot het
moment dat hij de beoogde
parkeerplaats bereikt.
Blz. 483
Modus parkeerplaats
fileparkeren verlatenParkeerplaats fileparkeren
verlaten
De ondersteuning begint
na het fileparkeren van de
auto. Ondersteuning wordt
geboden om de auto vanuit
de parkeerplaats te bege-
leiden naar een positie van
waaruit hij kan wegrijden.
Blz. 490
Modus automatisch
achteruit inparkeren (met functie voor
begeleiding bij vooruit
rijden)
Achteruit inpar-keren
De ondersteuning begint
nadat de auto voor de
beoogde parkeerplaats tot
stilstand is gebracht en
helpt bij het achteruit de
parkeerplaats inrijden,
inclusief begeleiding om
een positie te bereiken van
waaruit achteruit kan wor-
den gereden.
Blz. 495
PRIUS_OM_OM47E11E_(EE).book Page 478 Monday, July 6, 2020 1:18 PM

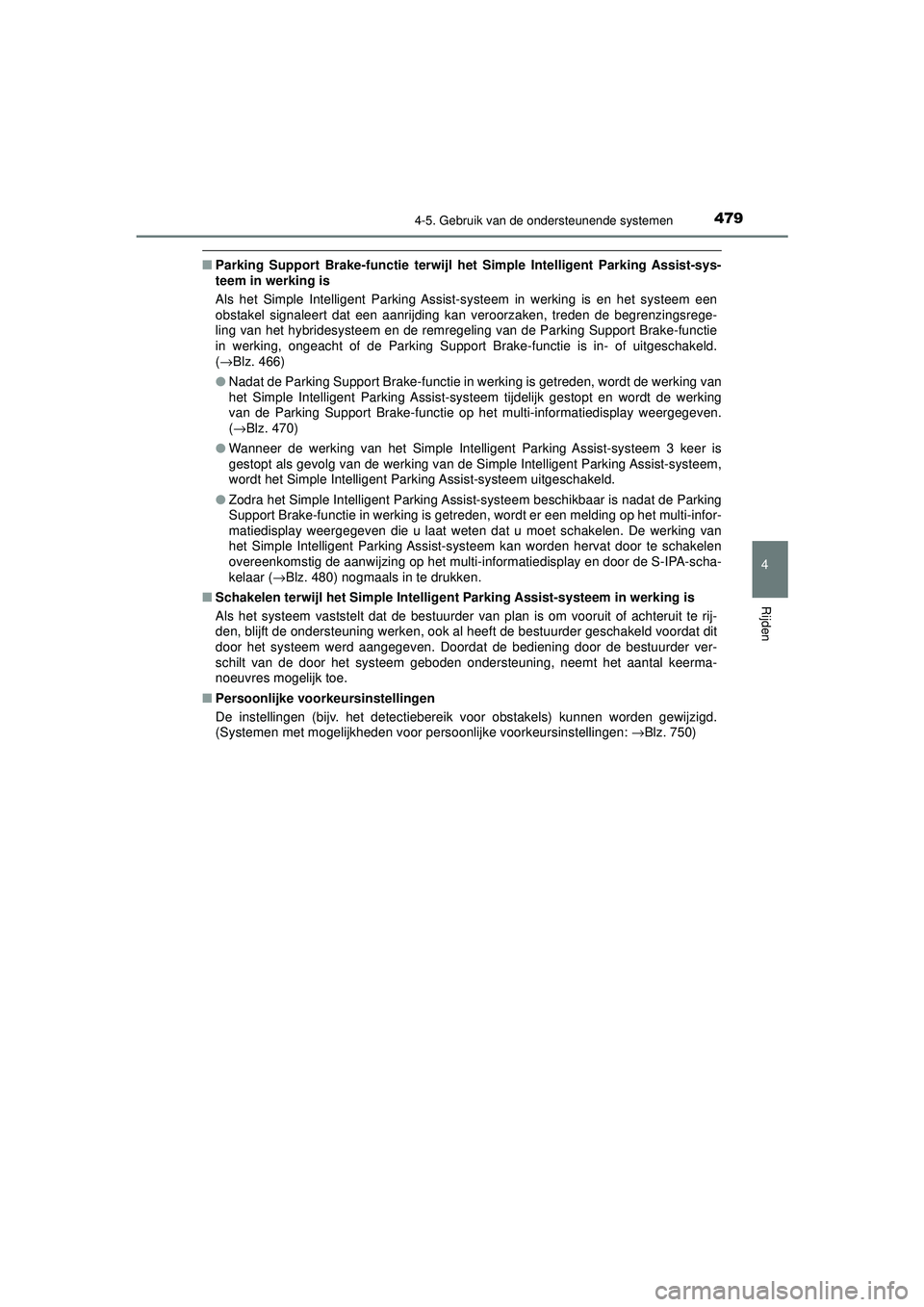

4794-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47E11E_(EE)
■Parking Support Brake-functie terwijl het Simple Intelligent Parking Assist-sys-
teem in werking is
Als het Simple Intelligent Parking Assist-systeem in werking is en het systeem een
obstakel signaleert dat een aanrijding kan veroorzaken, treden de begrenzingsrege-
ling van het hybridesysteem en de remregeling van de Parking Support Brake-functie
in werking, ongeacht of de Parking Support Brake-functie is in- of uitgeschakeld.
(→ Blz. 466)
● Nadat de Parking Support Brake-functie in werking is getreden, wordt de werking van
het Simple Intelligent Parking Assist-systeem tijdelijk gestopt en wordt de werking
van de Parking Support Brake-functie op het multi-informatiedisplay weergegeven.
(→ Blz. 470)
● Wanneer de werking van het Simple Intelligent Parking Assist-systeem 3 keer is
gestopt als gevolg van de werking van de Simple Intelligent Parking Assist-systeem,
wordt het Simple Intelligent Parking Assist-systeem uitgeschakeld.
● Zodra het Simple Intelligent Parking Assi st-systeem beschikbaar is nadat de Parking
Support Brake-functie in werking is getreden, wordt er een melding op het multi-infor-
matiedisplay weergegeven die u laat weten dat u moet schakelen. De werking van
het Simple Intelligent Parking Assist-systeem kan worden hervat door te schakelen
overeenkomstig de aanwijzing op het mult i-informatiedisplay en door de S-IPA-scha-
kelaar ( →Blz. 480) nogmaals in te drukken.
■ Schakelen terwijl het Simple Intelligent Parking Assist-systeem in werking is
Als het systeem vaststelt dat de bestuurder van plan is om vooruit of achteruit te rij-
den, blijft de ondersteuning werken, ook al heeft de bestuurder geschakeld voordat dit
door het systeem werd aangegeven. Doordat de bediening door de bestuurder ver-
schilt van de door het systeem geboden ondersteuning, neemt het aantal keerma-
noeuvres mogelijk toe.
■ Persoonlijke voorkeursinstellingen
De instellingen (bijv. het detectiebereik voor obstakels) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen: →Blz. 750)
PRIUS_OM_OM47E11E_(EE).book Page 479 Monday, July 6, 2020 1:18 PM

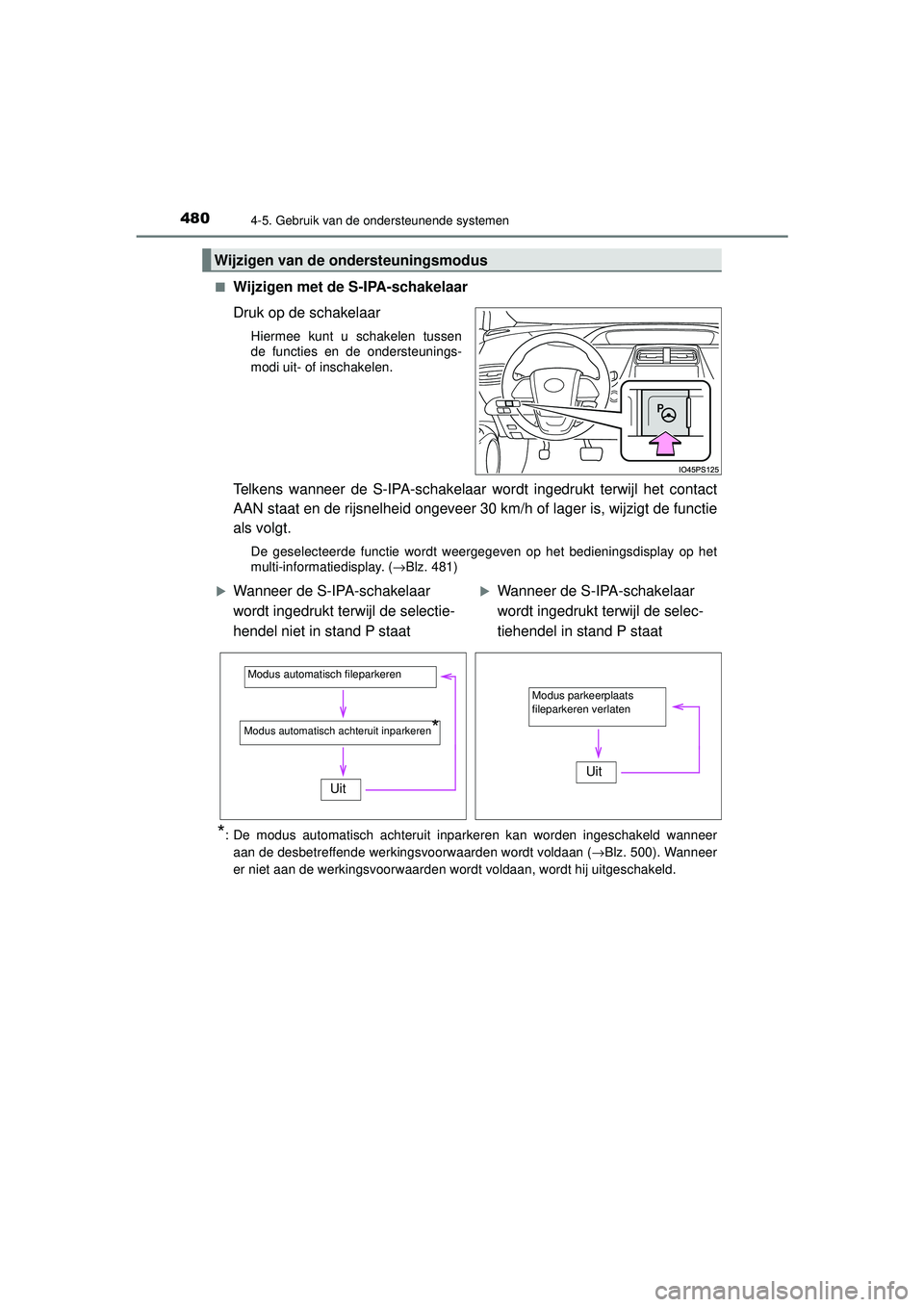

4804-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47E11E_(EE)■
Wijzigen met de S-IPA-schakelaar
Druk op de schakelaar
Hiermee kunt u schakelen tussen
de functies en de ondersteunings-
modi uit- of inschakelen.
Telkens wanneer de S-IPA-schakelaar wordt ingedrukt terwijl het contact
AAN staat en de rijsnelheid ongeveer 30 km/h of lager is, wijzigt de functie
als volgt.
De geselecteerde functie wordt weergegeven op het bedieningsdisplay op het
multi-informatiedisplay. (
→Blz. 481)
*: De modus automatisch achteruit inparkeren kan worden ingeschakeld wanneer
aan de desbetreffende werkingsvoorwaarden wordt voldaan ( →Blz. 500). Wanneer
er niet aan de werkingsvoorwaarden wordt voldaan, wordt hij uitgeschakeld.
Wijzigen van de ondersteuningsmodus
Wanneer de S-IPA-schakelaar
wordt ingedrukt terwijl de selectie-
hendel niet in stand P staatWanneer de S-IPA-schakelaar
wordt ingedrukt terwijl de selec-
tiehendel in stand P staat
Modus automatisch achteruit inparkeren*
Modus automatisch fileparkeren
Uit
Modus parkeerplaats
fileparkeren verlaten
Uit
PRIUS_OM_OM47E11E_(EE).book Page 480 Monday, July 6, 2020 1:18 PM
