TOYOTA PRIUS 2021 Instructieboekje (in Dutch)

6216-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47E11E_(EE)
6
Onderhoud en verzorging
OPMERKING
■Vervangen van bandenspan ningssensoren en -zenders (auto's met banden-
spanningswaarschuwingssysteem)
● Omdat het repareren of vervangen van een band invloed kan hebben op de ban-
denspanningssensoren en -zenders, adviseren we u deze werkzaamheden uit te
laten voeren door een erkende Toyota-deale r of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige. Ga ook voor de
aanschaf van bandenspanningssensoren en -zenders naar een erkende Toyota-
dealer of hersteller/reparateur of een ande re naar behoren gekwalificeerde en uit-
geruste deskundige.
● Gebruik voor uw auto alleen originele Toyota-velgen.
Bij niet-originele velgen kan niet worden gegarandeerd dat de bandenspannings-
sensoren en -zenders goed werken.
PRIUS_OM_OM47E11E_(EE).book Page 621 Monday, July 6, 2020 1:18 PM

6226-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47E11E_(EE)
Interieurfilter
Zet het contact UIT.
Open het dashboardkastje en
schuif de demper los.
Druk de nokken aan beide zijden
van het dashboardkastje in en
open het dashboardkastje lang-
zaam helemaal terwijl u het onder-
steunt.
Til het volledig geopende dash-
boardkastje iets omhoog en trek
het richting de stoel om de onder-
zijde van het dashboardkastje los
te maken.
Oefen geen overmatige kracht uit wan-
neer het dashboardkastje niet loskomt
wanneer u er licht aan trekt. Trek het
dashboardkastje in plaats daarvan rich-
ting de stoel terwijl u de hoogte van het
dashboardkastje enigszins aanpast.
Het interieurfilter moet regelmatig worden vervangen om de optimale
werking van de airconditioning te behouden.
Vervangen van het interieurfilter
1
2
3
4
PRIUS_OM_OM47E11E_(EE).book Page 622 Monday, July 6, 2020 1:18 PM

6236-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47E11E_(EE)
6
Onderhoud en verzorging
Verwijder de afdekkap van het fil-
ter.
Ontgrendel de afdekkap van het filter.
Beweeg de afdekkap van het filter in de richting van de pijl en trek hem los
uit de klauwen.
Verwijder de filterhouder.
Verwijder het interieurfilter uit de
filterhouder en vervang het.
De merktekens UP op het filter moeten
naar boven wijzen.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
5
1
2
Auto's met linkse besturingAuto's met rechtse besturing
6
7
8
PRIUS_OM_OM47E11E_(EE).book Page 623 Monday, July 6, 2020 1:18 PM

6246-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47E11E_(EE)
■Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoudsschema. In gebieden
met veel stof of met veel verkeer moet vervanging vaker plaatsvinden. (Zie het onder-
houdsboekje of het garantieboekje voor het onderhoudsschema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervang het indien nodig.
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem beschadigd
raken.
■ Bij het verwijderen van het dashboardkastje
Volg altijd de voorgeschreven procedure voor het verwijderen van het dashboard-
kastje ( →Blz. 622). Als het dashboardkastje wordt verwijderd zonder dat de voorge-
schreven procedure wordt gevolgd, kan het scharnier van het dashboardkastje
beschadigd raken.
■ Voorkomen van schade aan de afdekkap van het filter
Oefen bij het bewegen van de afdekkap van
het filter in de richting van de pijl om de beves-
tiging los te nemen, geen overmatige kracht
uit op de klauwen. Anders kunnen de klauwen
beschadigd raken.
PRIUS_OM_OM47E11E_(EE).book Page 624 Monday, July 6, 2020 1:18 PM

6256-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47E11E_(EE)
6
Onderhoud en verzorging
Schoonmaken van de ventilatieopening en het
filter van het batterijpakket (tractiebatterij)
Verwijder verontreinigingen met een
stofzuiger o.i.d. uit de ventilatieope-
ning.
Zorg ervoor dat u alleen een vacuüm
gebruikt om stof en verontreinigingen
op te zuigen. Wanneer u stof en ver-
ontreinigingen probeert weg te blazen
met een blower of iets dergelijks kun-
nen deze verder in de ventilatieopening
worden gedrukt. (→Blz. 629)
Als de verontreinigingen niet volledig kunnen worden verwijderd met de
afdekkap van de ventilatieopening in gemonteerde toestand moet de afdek-
kap worden verwijderd en moet het filter worden gereinigd.
Zet het contact UIT.
Gebruik een kruiskopschroeven-
draaier om de clip te verwijderen.
Controleer, om een hoger brandstof verbruik te voorkomen, de ventila-
tieopening van het batterijpakket (tr actiebatterij) periodiek op veront-
reinigingen. Als “Maintenance requ ired for Traction battery cooling
parts See owner’s manual” (Onderhoud vereist voor koelonderdelen
tractiebatterij, zie handleiding) wordt weergegeven op het multi-infor-
matiedisplay, moet de ventilatieo pening gereinigd worden volgens
onderstaande procedure:
Schoonmaken van de ventilatieopening
Als verontreinigingen niet voll edig kunnen worden verwijderd
1
2
PRIUS_OM_OM47E11E_(EE).book Page 625 Monday, July 6, 2020 1:18 PM

6266-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47E11E_(EE)
Verwijder de kap van de ventilatie-
opening.Trek aan de kap zoals aange-
geven in de afbeelding om de 5
klemmen los te maken. Begin bij
de klem in de rechter boven-
hoek.
Trek de kap in de richting van de
voorzijde van de auto om hem
te verwijderen.
Verwijder het filter van de ventila-
tieopening. Neem klauw 1 los zoals aange-
geven in de afbeelding.
Neem de 2 klauwen los om het
filter uit de afdekkap te verwijde-
ren.
Verwijder de verontreinigingen met
een stofzuiger o.i.d. uit het filter.
Verwijder tevens stof en verontreinigin-
gen aan de binnenzijde van de kap van
de ventilatieopening.
3
1
2
4
1
2
5
PRIUS_OM_OM47E11E_(EE).book Page 626 Monday, July 6, 2020 1:18 PM

6276-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47E11E_(EE)
6
Onderhoud en verzorging
Plaats het filter op de kap. Maak het filter vast aan de 2
klemmen zoals aangegeven in
de afbeelding.
Maak de klem vast om het filter
te plaatsen.
Zorg ervoor dat het filter niet geknikt of
verbogen wordt bij het plaatsen.
Plaats de kap op de ventilatieope-
ning. Plaats de gesp van de kap zoals
aangegeven in de afbeelding.
Druk de afdekkap aan om de 5
klauwen vast te zetten.
Plaats de clip.
6
1
2
7
1
2
8
PRIUS_OM_OM47E11E_(EE).book Page 627 Monday, July 6, 2020 1:18 PM

6286-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47E11E_(EE)
■Wanneer is vaker periodiek onderhoud nodig?
Afhankelijk van de gebruiksomstandigheden van de auto, zoals veelvuldig gebruik of
bij het rijden in druk verkeer of in stoffige gebieden, moet de ventilatieopening mogelijk
vaker worden schoongemaakt. Zie voor details het onderhoudsboekje of het garantie-
boekje.
■ Schoonmaken van de ventilatieopening
●Stof in de ventilatieopening kan de koeling van het batterijpakket (tractiebatterij)
beïnvloeden. Als het laden/ontladen van het batterijpakket (tractiebatterij) beperkt
wordt, kan de afstand waarover gereden kan worden op de elektromotor (tractiemo-
tor) kleiner worden en kan het brandstofverbruik toenemen. Controleer en reinig de
ventilatieopening regelmatig.
● Onjuist omgaan met de kap en het filter van de ventilatieopening kan schade eraan
tot gevolg hebben. Indien u twijfels hebt over het schoonmaken van het filter, neem
dan contact op met een erkende Toyota-deal er of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als “Maintenance required for Traction battery cooling parts See owner’s
manual” (onderhoud vereist voor koelonde rdelen tractiebatterij, zie handleiding)
wordt weergegeven op het multi-informatiedisplay
● Verwijder de afdekkap van de ventilatieopening en reinig het filter als deze waar-
schuwingsmelding wordt weergegeven op het multi-informatiedisplay. ( →Blz. 625)
● Start na het reinigen van de ventilatieopening het hybridesysteem en controleer of de
waarschuwingsmelding niet langer weergegeven wordt.
Het kan tot 20 minuten na het starten van het hybridesysteem duren voordat de
waarschuwingsmelding uitgaat. Laat de auto nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige wanneer de waarschuwingsmelding niet verdwijnt.
WAARSCHUWING
■ Bij het schoonmaken van de ventilatieopening
● Maak de ventilatieopening niet schoon met water of andere vloeistoffen. Als er
water op het batterijpakket (tractiebatterij) of andere componenten terechtkomt,
kan dit leiden tot een storing of brand.
● Zet het contact UIT om het hybridesysteem uit te schakelen alvorens de ventilatie-
opening schoon te maken.
■ Bij het verwijderen van de afd ekkap van de ventilatieopening
Raak de servicestekker die zich in de buurt van de ventilatieopening bevindt niet
aan. ( →Blz. 85)
PRIUS_OM_OM47E11E_(EE).book Page 628 Monday, July 6, 2020 1:18 PM

6296-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47E11E_(EE)
6
Onderhoud en verzorging

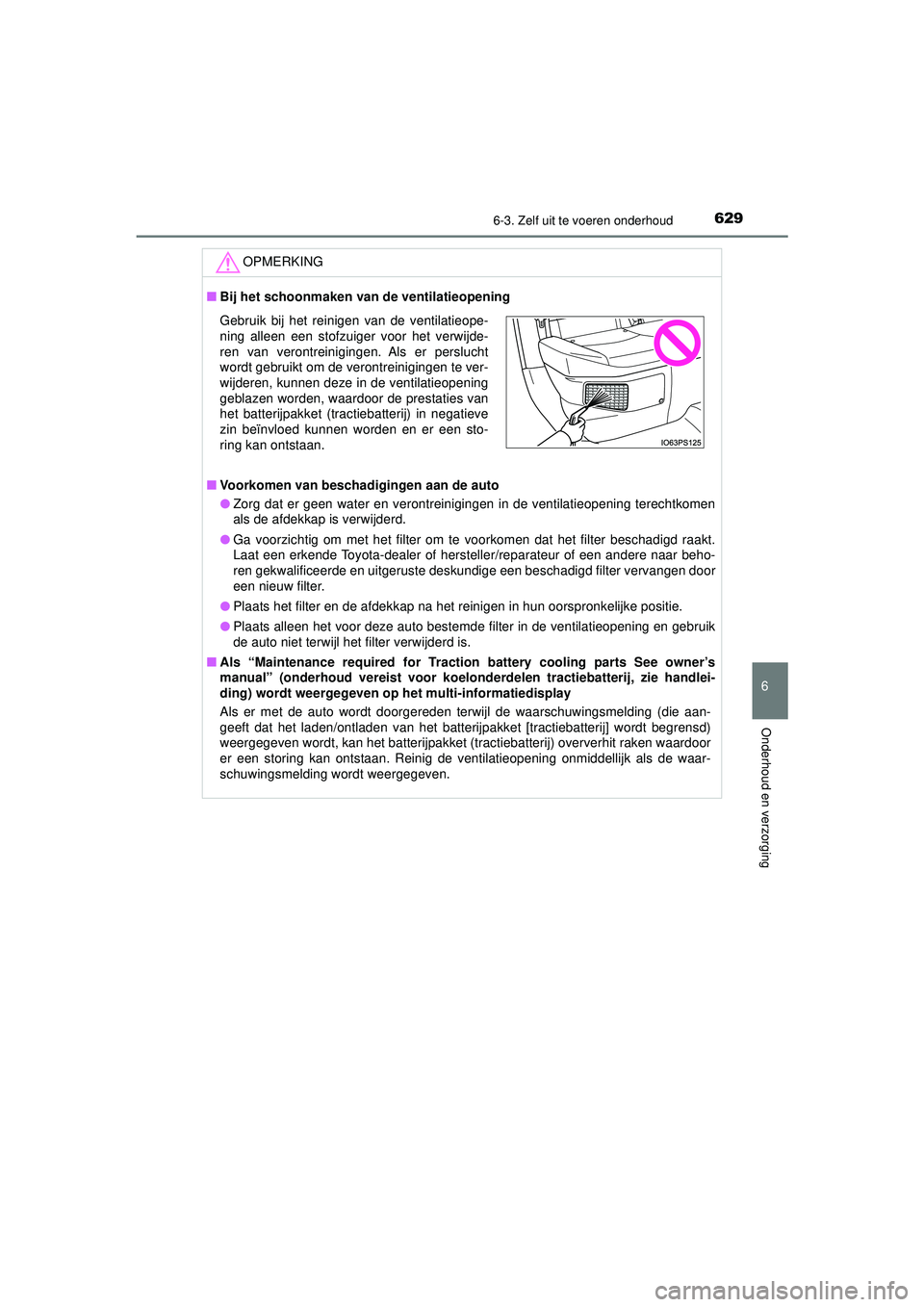

OPMERKING
■Bij het schoonmaken van de ventilatieopening
■ Voorkomen van beschadigingen aan de auto
● Zorg dat er geen water en verontreinigingen in de ventilatieopening terechtkomen
als de afdekkap is verwijderd.
● Ga voorzichtig om met het filter om te voorkomen dat het filter beschadigd raakt.
Laat een erkende Toyota-dealer of herstelle r/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige een beschadigd filter vervangen door
een nieuw filter.
● Plaats het filter en de afdekkap na het reinigen in hun oorspronkelijke positie.
● Plaats alleen het voor deze auto bestemde filter in de ventilatieopening en gebruik
de auto niet terwijl het filter verwijderd is.
■ Als “Maintenance required for Tractio n battery cooling parts See owner’s
manual” (onderhoud vereist voor koelonderdelen tractiebatterij, zie handlei-
ding) wordt weergegeven op het multi-informatiedisplay
Als er met de auto wordt doorgereden te rwijl de waarschuwingsmelding (die aan-
geeft dat het laden/ontladen van het batterijpakket [tractiebatterij] wordt begrensd)
weergegeven wordt, kan het batterijpakket (tractiebatterij) oververhit raken waardoor
er een storing kan ontstaan. Reinig de ventilatieopening onmiddellijk als de waar-
schuwingsmelding wordt weergegeven.
Gebruik bij het reinigen van de ventilatieope-
ning alleen een stofzuiger voor het verwijde-
ren van verontreinigingen. Als er perslucht
wordt gebruikt om de verontreinigingen te ver-
wijderen, kunnen deze in de ventilatieopening
geblazen worden, waardoor de prestaties van
het batterijpakket (tractiebatterij) in negatieve
zin beïnvloed kunnen worden en er een sto-
ring kan ontstaan.
PRIUS_OM_OM47E11E_(EE).book Page 629 Monday, July 6, 2020 1:18 PM

6306-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47E11E_(EE)
Ruitenwisserrubber ver vangen
■Verwijderen en plaatsen van ruitenwisserblad voorHoud met uw hand de verbin-
ding van het ruitenwisserblad
goed vast terwijl u de vergren-
delknop indrukt om de borging
ongedaan te maken en schuif
het ruitenwisserblad naar bui-
ten.
Breng het ruitenwisserblad in lijn
met het verbindingsgedeelte
van de ruitenwisserarm en
schuif het in de tegenoverge-
stelde richting van toen u het
verwijderde.
Controleer na het plaatsen van het
ruitenwisserblad of de verbinding
goed geborgd is.
■
Ruitenwisserrubber vervangen Trek aan het ruitenwisserrubber
tot dit uit de gleuf aan de achter-
zijde van het ruitenwisserblad
steekt.
Voer bij het vervangen van het ru itenwisserrubber de onderstaande
procedure uit voor iedere ruitenwisser.
Ruitenwissers voor
1
2
1
PRIUS_OM_OM47E11E_(EE).book Page 630 Monday, July 6, 2020 1:18 PM
