TOYOTA PRIUS 2021 Instructieboekje (in Dutch)

5816-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47E11E_(EE)
6
Onderhoud en verzorging

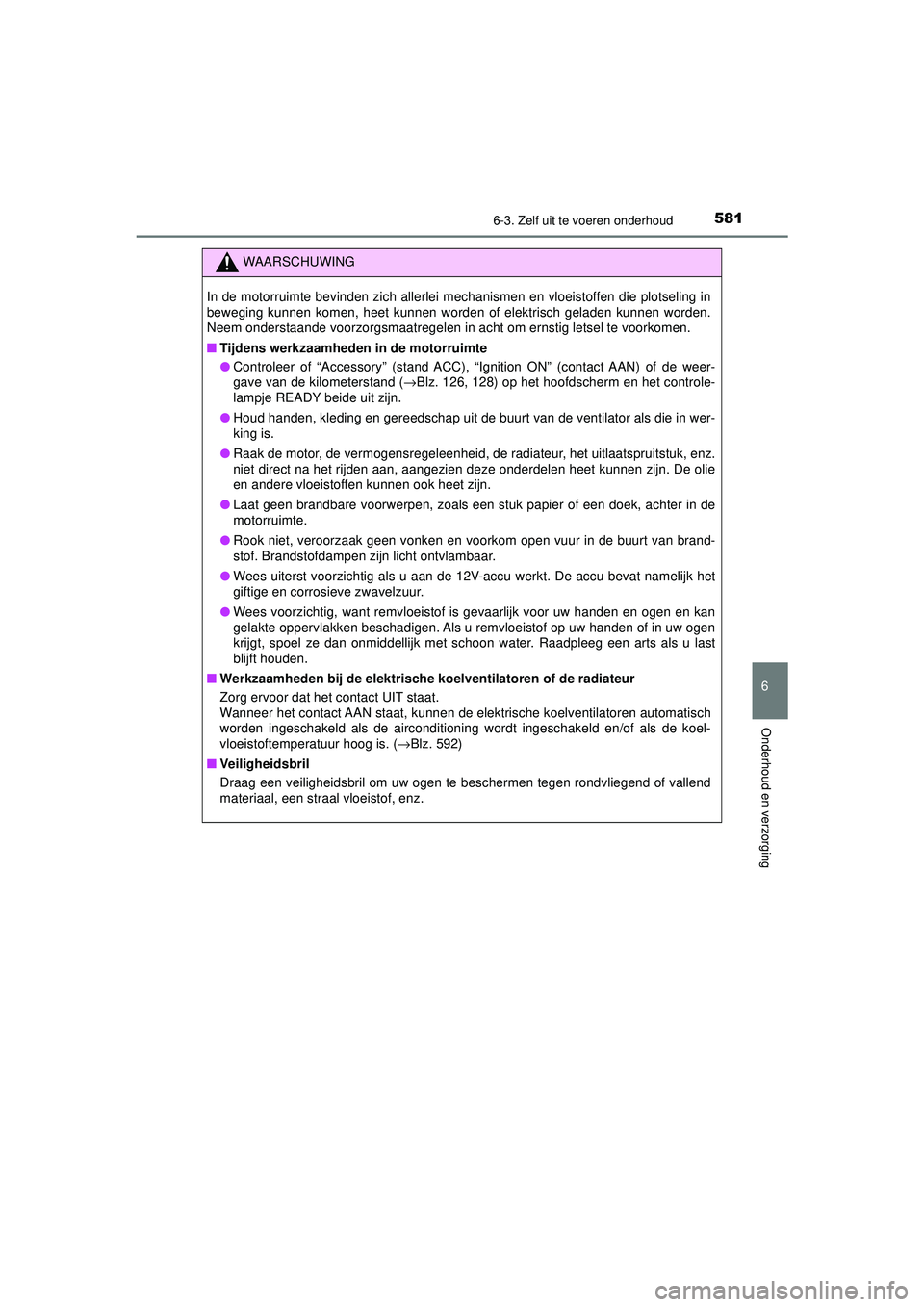

WAARSCHUWING
In de motorruimte bevinden zich allerlei mechanismen en vloeistoffen die plotseling in
beweging kunnen komen, heet kunnen worden of elektrisch geladen kunnen worden.
Neem onderstaande voorzorgsmaatregelen in acht om ernstig letsel te voorkomen.
■Tijdens werkzaamheden in de motorruimte
● Controleer of “Accessory” (stand ACC), “Ignition ON” (contact AAN) of de weer-
gave van de kilometerstand ( →Blz. 126, 128) op het hoofdscherm en het controle-
lampje READY beide uit zijn.
● Houd handen, kleding en gereedschap uit de buurt van de ventilator als die in wer-
king is.
● Raak de motor, de vermogensregeleenheid, de radiateur, het uitlaatspruitstuk, enz.
niet direct na het rijden aan, aangezien deze onderdelen heet kunnen zijn. De olie
en andere vloeistoffen kunnen ook heet zijn.
● Laat geen brandbare voorwerpen, zoals een stuk papier of een doek, achter in de
motorruimte.
● Rook niet, veroorzaak geen vonken en voorkom open vuur in de buurt van brand-
stof. Brandstofdampen zijn licht ontvlambaar.
● Wees uiterst voorzichtig als u aan de 12V-accu werkt. De accu bevat namelijk het
giftige en corrosieve zwavelzuur.
● Wees voorzichtig, want remvloeistof is gevaarlijk voor uw handen en ogen en kan
gelakte oppervlakken beschadigen. Als u remvloeistof op uw handen of in uw ogen
krijgt, spoel ze dan onmiddellijk met schoon water. Raadpleeg een arts als u last
blijft houden.
■ Werkzaamheden bij de elektrische koelventilatoren of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kunnen de elektrische koelventilatoren automatisch
worden ingeschakeld als de airconditioning wordt ingeschakeld en/of als de koel-
vloeistoftemperatuur hoog is. ( →Blz. 592)
■ Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of vallend
materiaal, een straal vloeistof, enz.
PRIUS_OM_OM47E11E_(EE).book Page 581 Monday, July 6, 2020 1:18 PM

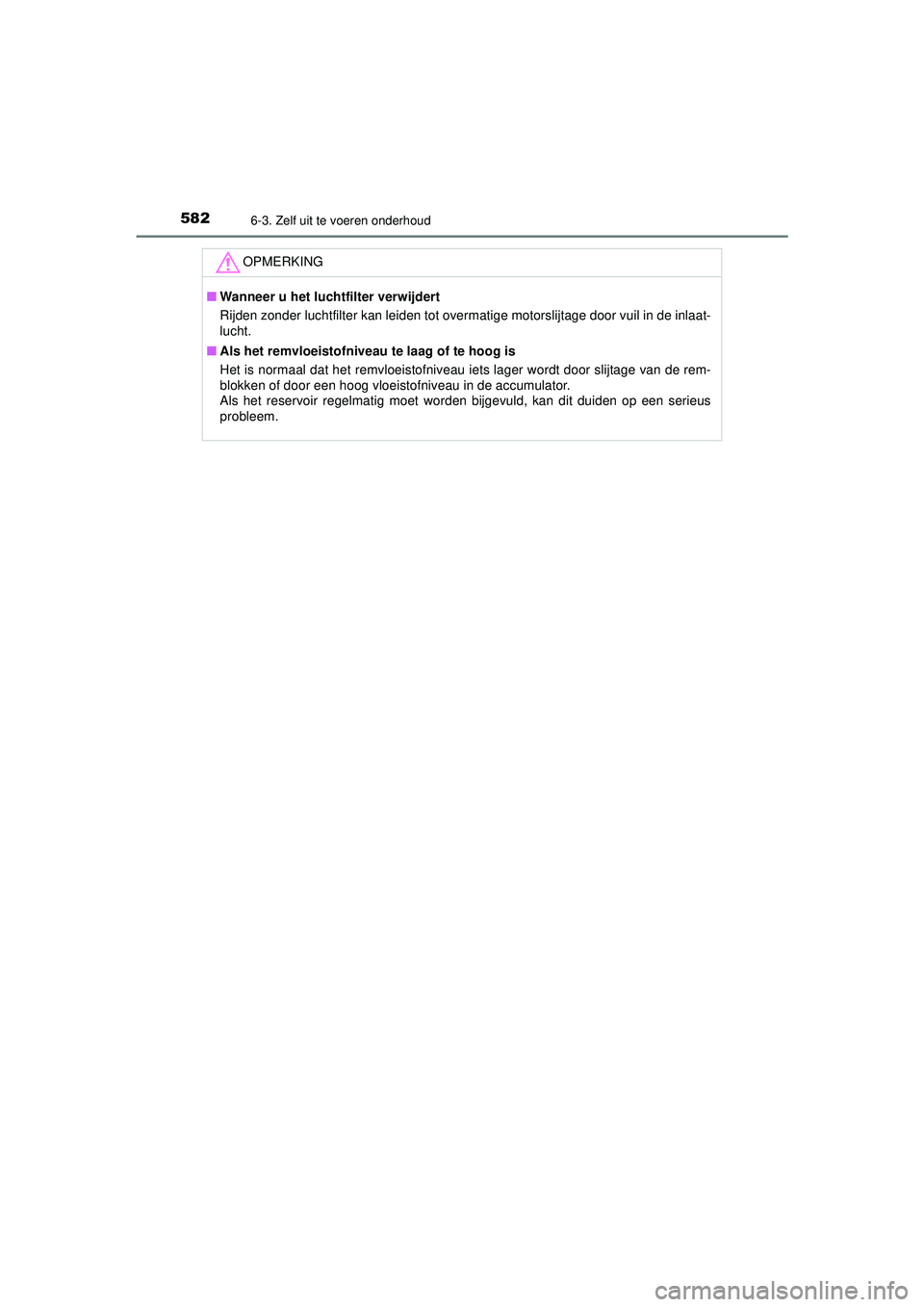

5826-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47E11E_(EE)
OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijtage door vuil in de inlaat-
lucht.
■ Als het remvloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van de rem-
blokken of door een hoog vloeistofniveau in de accumulator.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een serieus
probleem.
PRIUS_OM_OM47E11E_(EE).book Page 582 Monday, July 6, 2020 1:18 PM

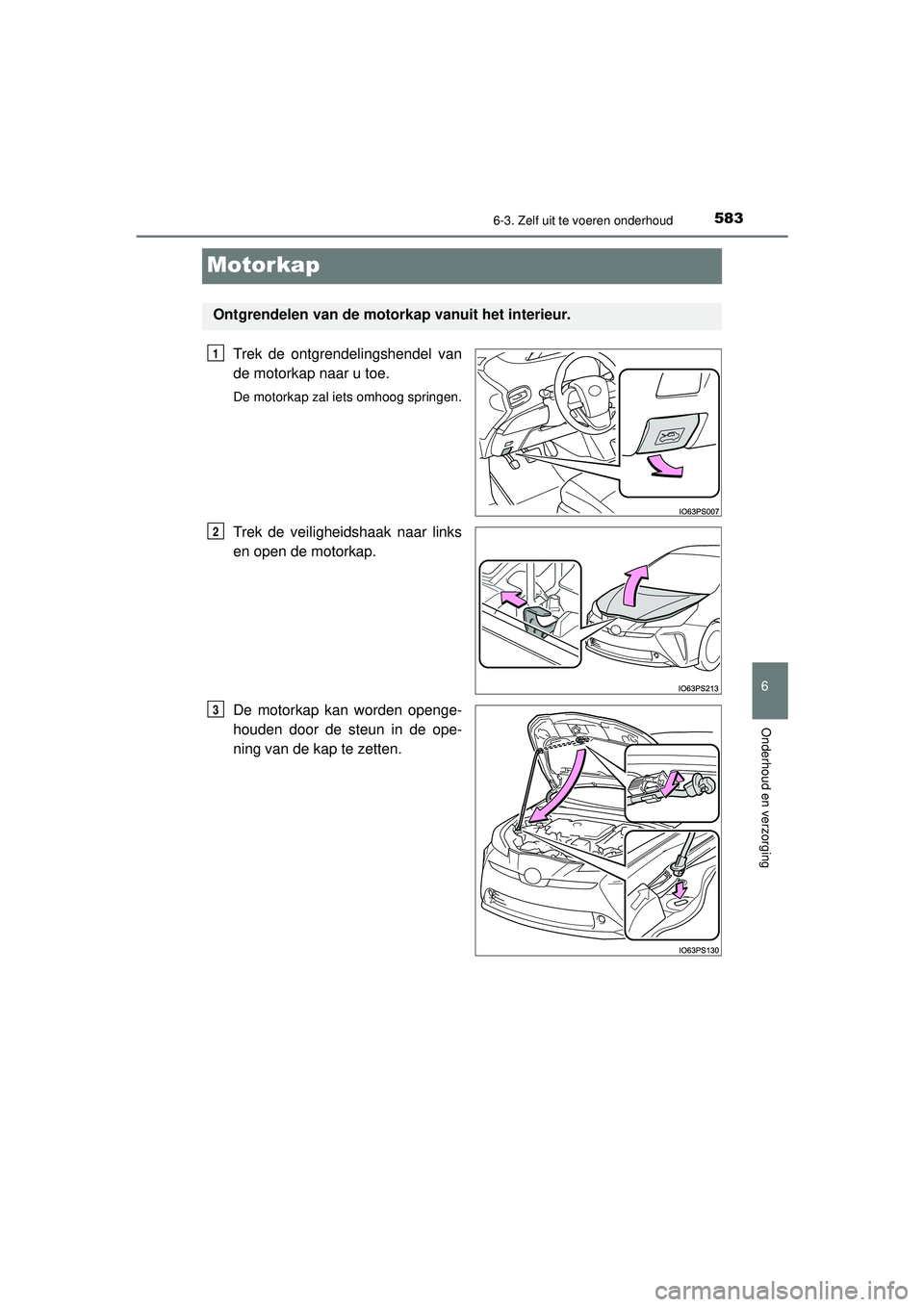

5836-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47E11E_(EE)
6
Onderhoud en verzorging
Motorkap
Trek de ontgrendelingshendel van
de motorkap naar u toe.
De motorkap zal iets omhoog springen.
Trek de veiligheidshaak naar links
en open de motorkap.
De motorkap kan worden openge-
houden door de steun in de ope-
ning van de kap te zetten.
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
PRIUS_OM_OM47E11E_(EE).book Page 583 Monday, July 6, 2020 1:18 PM

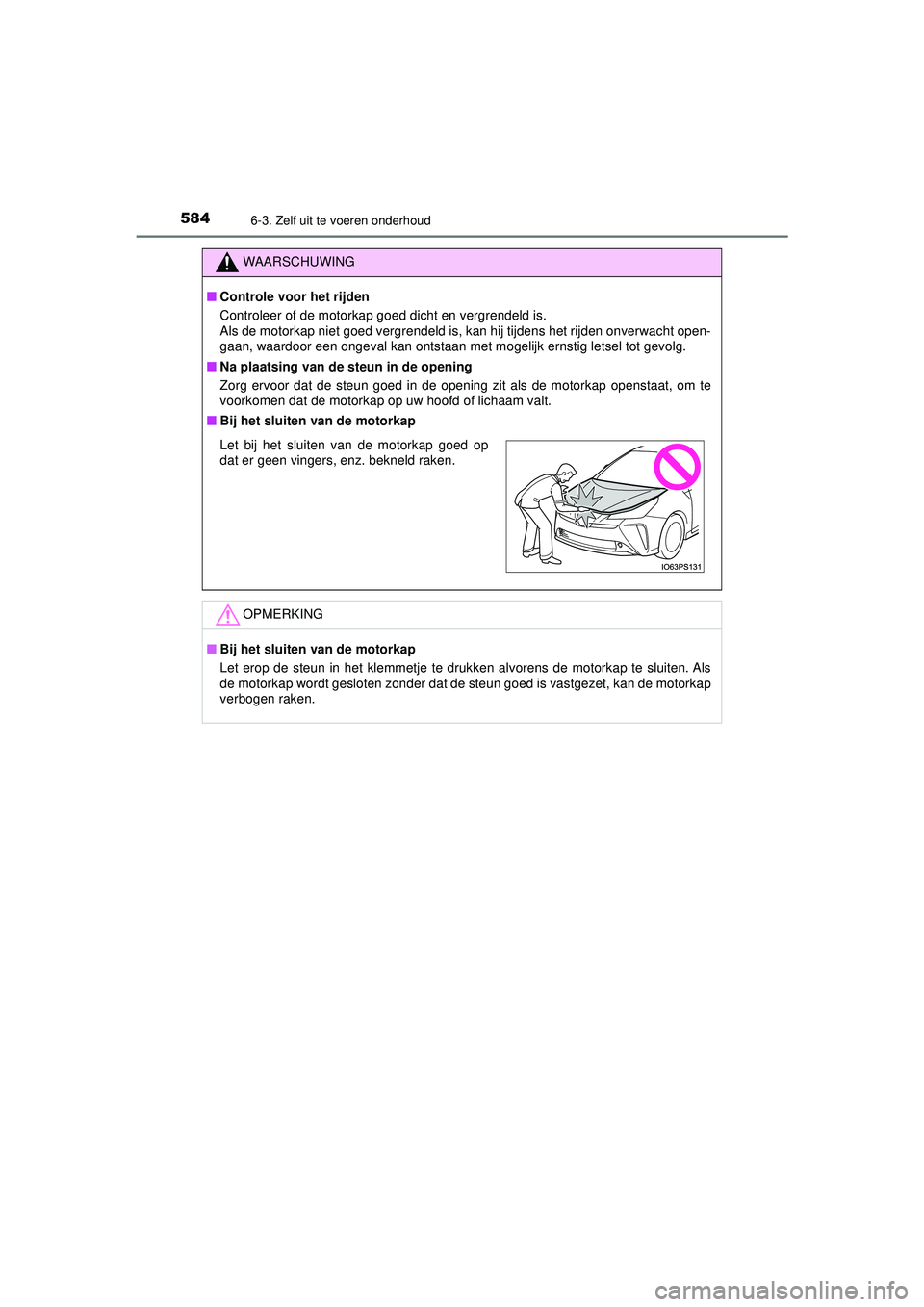

5846-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47E11E_(EE)
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onverwacht open-
gaan, waardoor een ongeval kan ontstaan met mogelijk ernstig letsel tot gevolg.
■ Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat, om te
voorkomen dat de motorkap op uw hoofd of lichaam valt.
■ Bij het sluiten van de motorkap
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te sluiten. Als
de motorkap wordt gesloten zonder dat de steun goed is vastgezet, kan de motorkap
verbogen raken.
Let bij het sluiten van de motorkap goed op
dat er geen vingers, enz. bekneld raken.
PRIUS_OM_OM47E11E_(EE).book Page 584 Monday, July 6, 2020 1:18 PM

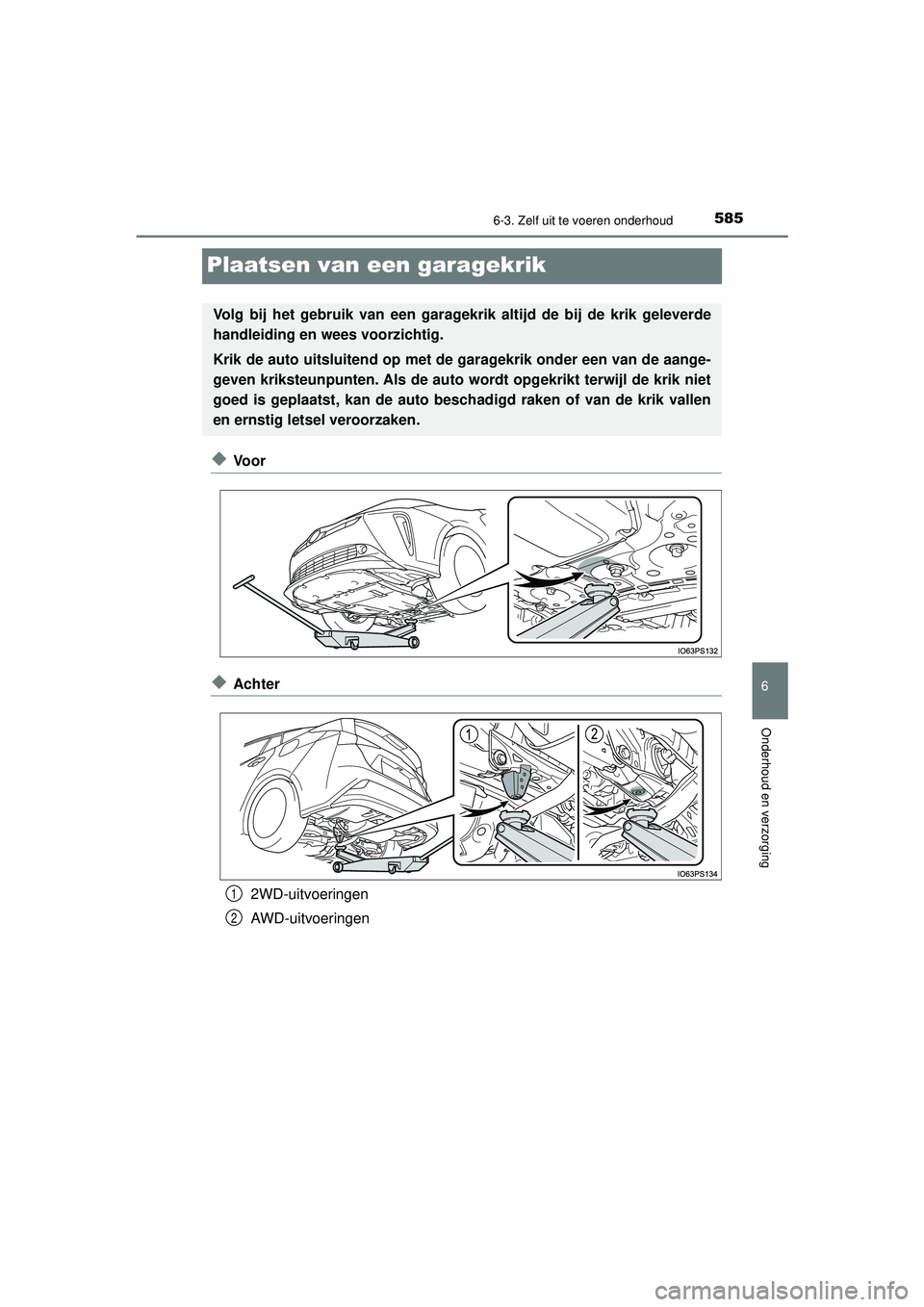

5856-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47E11E_(EE)
6
Onderhoud en verzorging
Plaatsen van een garagekrik
◆Vo o r
◆Achter2WD-uitvoeringen
AWD-uitvoeringen
Volg bij het gebruik van een garagekrik altijd de bij de krik geleverde
handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de aange-
geven kriksteunpunten. Als de auto wordt opgekrikt terwijl de krik niet
goed is geplaatst, kan de auto besch adigd raken of van de krik vallen
en ernstig letsel veroorzaken.
1
2
PRIUS_OM_OM47E11E_(EE).book Page 585 Monday, July 6, 2020 1:18 PM

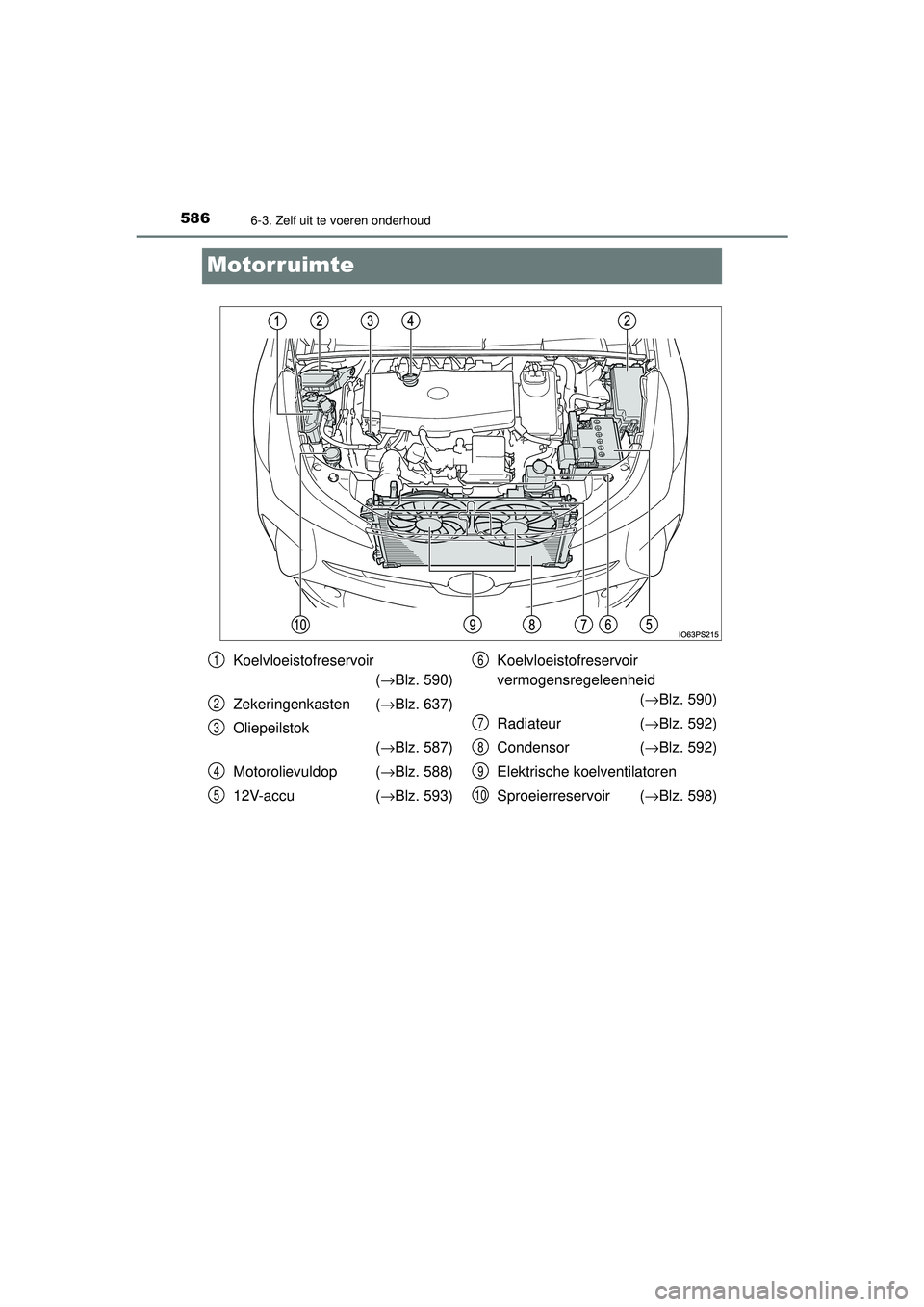

5866-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47E11E_(EE)
Motorruimte
Koelvloeistofreservoir(→Blz. 590)
Zekeringenkasten ( →Blz. 637)
Oliepeilstok (→Blz. 587)
Motorolievuldop ( →Blz. 588)
12V-accu ( →Blz. 593)Koelvloeistofreservoir
vermogensregeleenheid
(→Blz. 590)
Radiateur ( →Blz. 592)
Condensor ( →Blz. 592)
Elektrische koelventilatoren
Sproeierreservoir ( →Blz. 598)1
2
3
4
5
6
7
8
9
10
PRIUS_OM_OM47E11E_(EE).book Page 586 Monday, July 6, 2020 1:18 PM

5876-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47E11E_(EE)
6
Onderhoud en verzorging

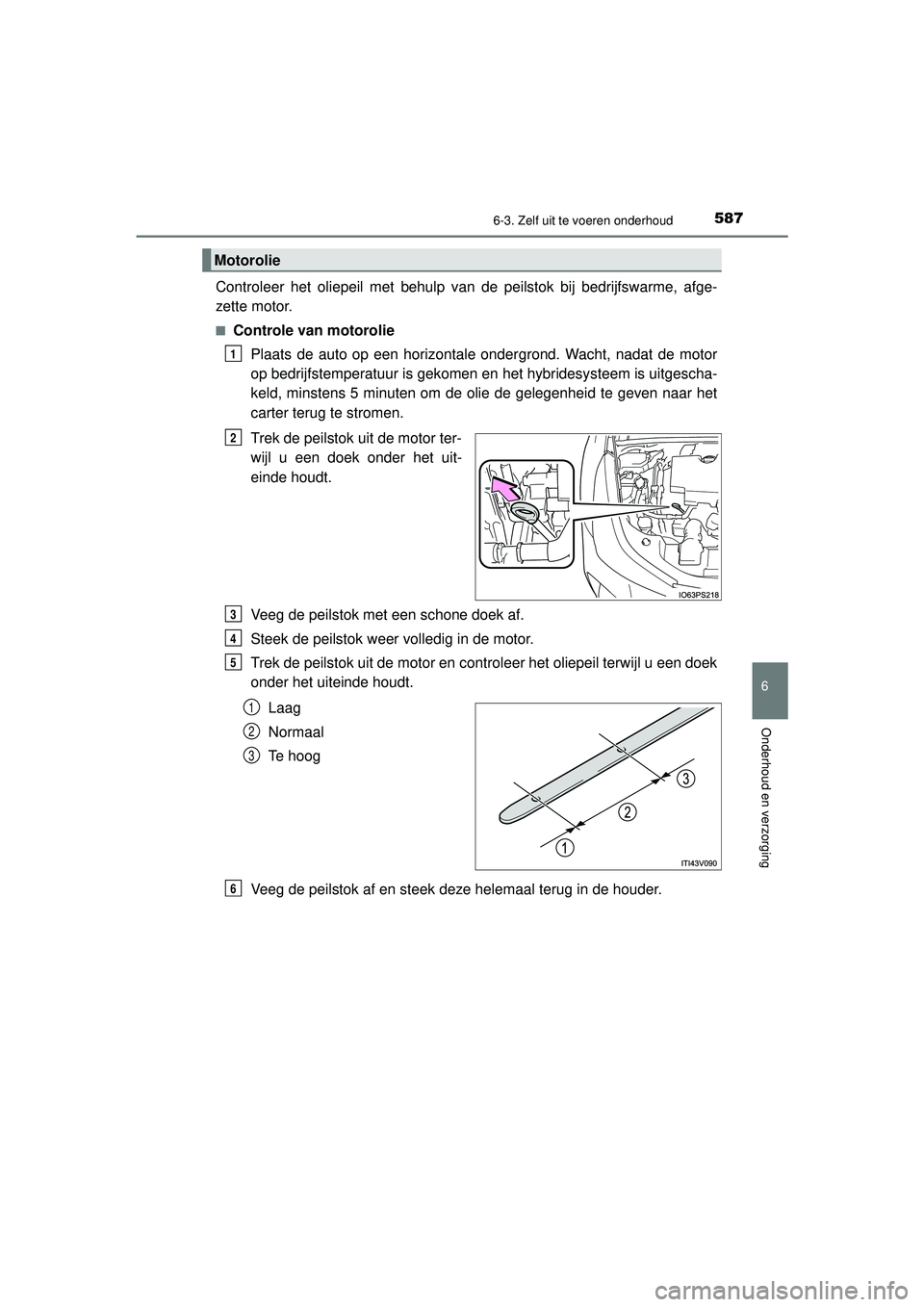

Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme, afge-
zette motor.
■Controle van motoroliePlaats de auto op een horizontale ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen en het hybridesysteem is uitgescha-
keld, minstens 5 minuten om de olie de gelegenheid te geven naar het
carter terug te stromen.
Trek de peilstok uit de motor ter-
wijl u een doek onder het uit-
einde houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok weer volledig in de motor.
Trek de peilstok uit de motor en controleer het oliepeil terwijl u een doek
onder het uiteinde houdt.
Laag
Normaal
Te hoog
Veeg de peilstok af en steek deze helemaal terug in de houder.
Motorolie
1
2
3
4
5
1
2
3
6
PRIUS_OM_OM47E11E_(EE).book Page 587 Monday, July 6, 2020 1:18 PM

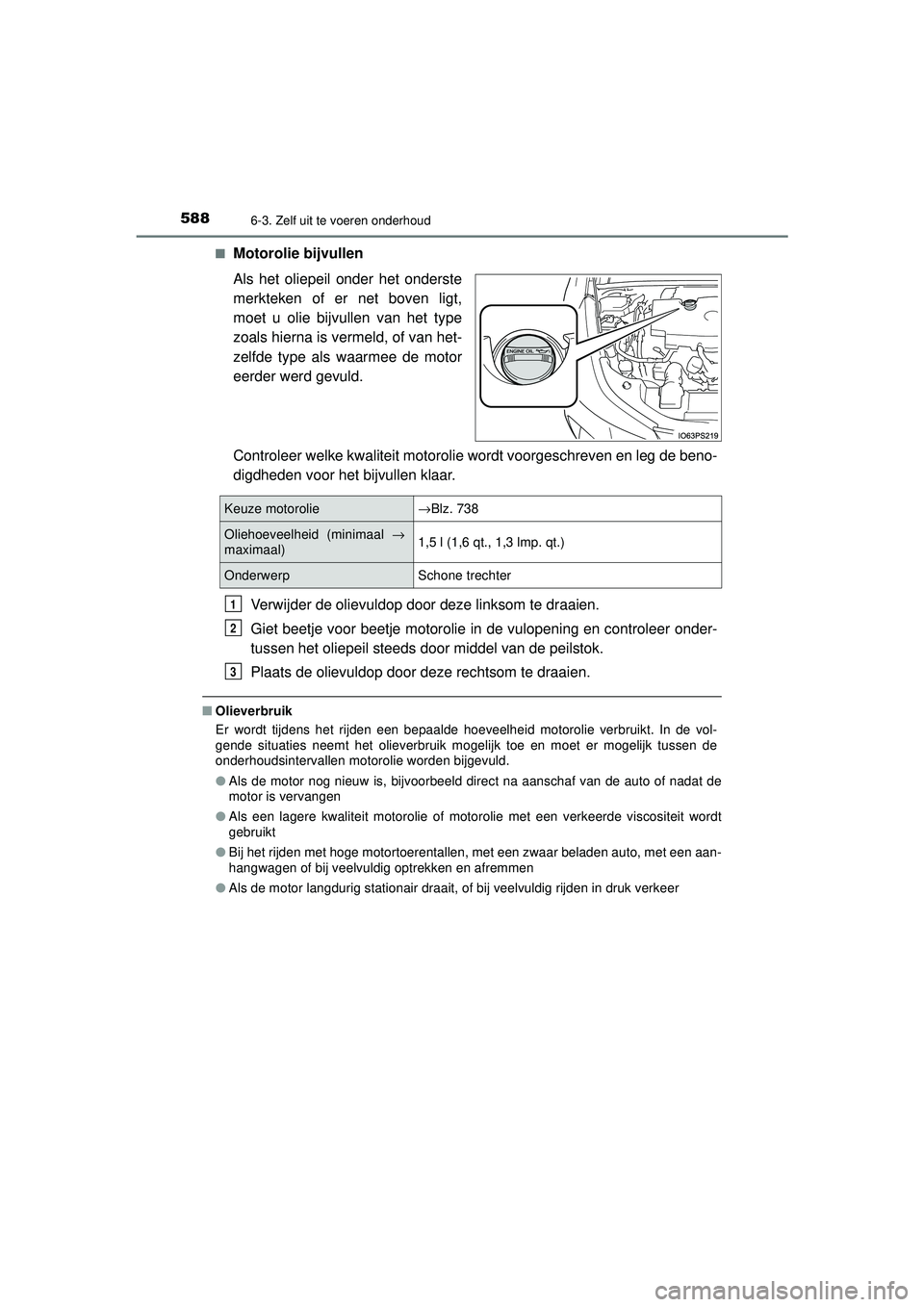

5886-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47E11E_(EE)■
Motorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt,
moet u olie bijvullen van het type
zoals hierna is vermeld, of van het-
zelfde type als waarmee de motor
eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en leg de beno-
digdheden voor het bijvullen klaar.
Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer onder-
tussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In de vol-
gende situaties neemt het olieverbruik mogelijk toe en moet er mogelijk tussen de
onderhoudsintervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of nadat de
motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit wordt
gebruikt
● Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto, met een aan-
hangwagen of bij veelvuldig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk verkeer
Keuze motorolie→Blz. 738
Oliehoeveelheid (minimaal →
maximaal)1,5 l (1,6 qt., 1,3 lmp. qt.)
OnderwerpSchone trechter
1
2
3
PRIUS_OM_OM47E11E_(EE).book Page 588 Monday, July 6, 2020 1:18 PM

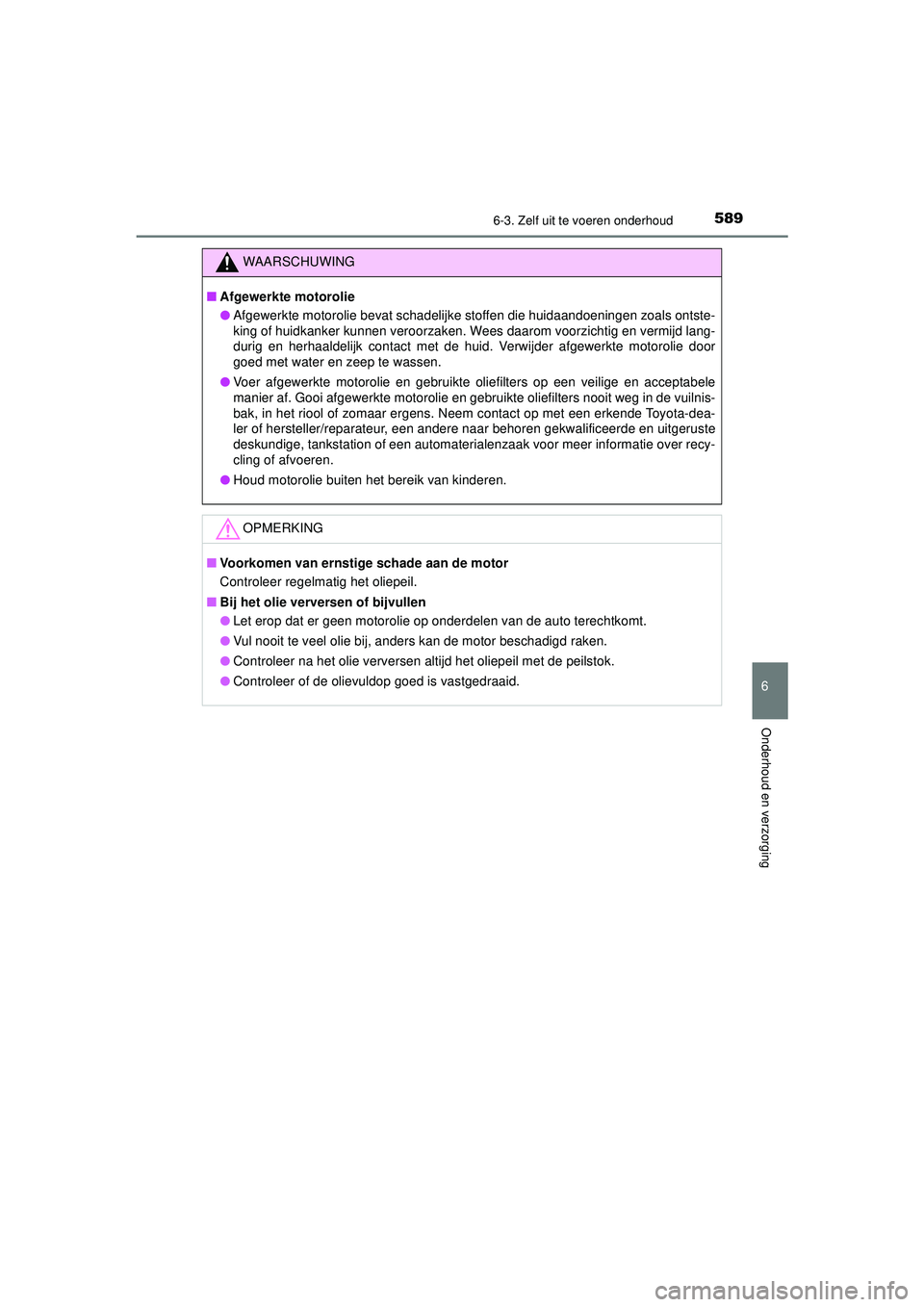

5896-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47E11E_(EE)
6
Onderhoud en verzorging
WAARSCHUWING
■Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen zoals ontste-
king of huidkanker kunnen veroorzaken. Wees daarom voorzichtig en vermijd lang-
durig en herhaaldelijk contact met de huid. Verwijder afgewerkte motorolie door
goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en acceptabele
manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit weg in de vuilnis-
bak, in het riool of zomaar ergens. Neem contact op met een erkende Toyota-dea-
ler of hersteller/reparateur, een andere naar behoren gekwalificeerde en uitgeruste
deskundige, tankstation of een automaterialenzaak voor meer informatie over recy-
cling of afvoeren.
● Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
● Controleer na het olie verversen altijd het oliepeil met de peilstok.
● Controleer of de olievuldop goed is vastgedraaid.
PRIUS_OM_OM47E11E_(EE).book Page 589 Monday, July 6, 2020 1:18 PM

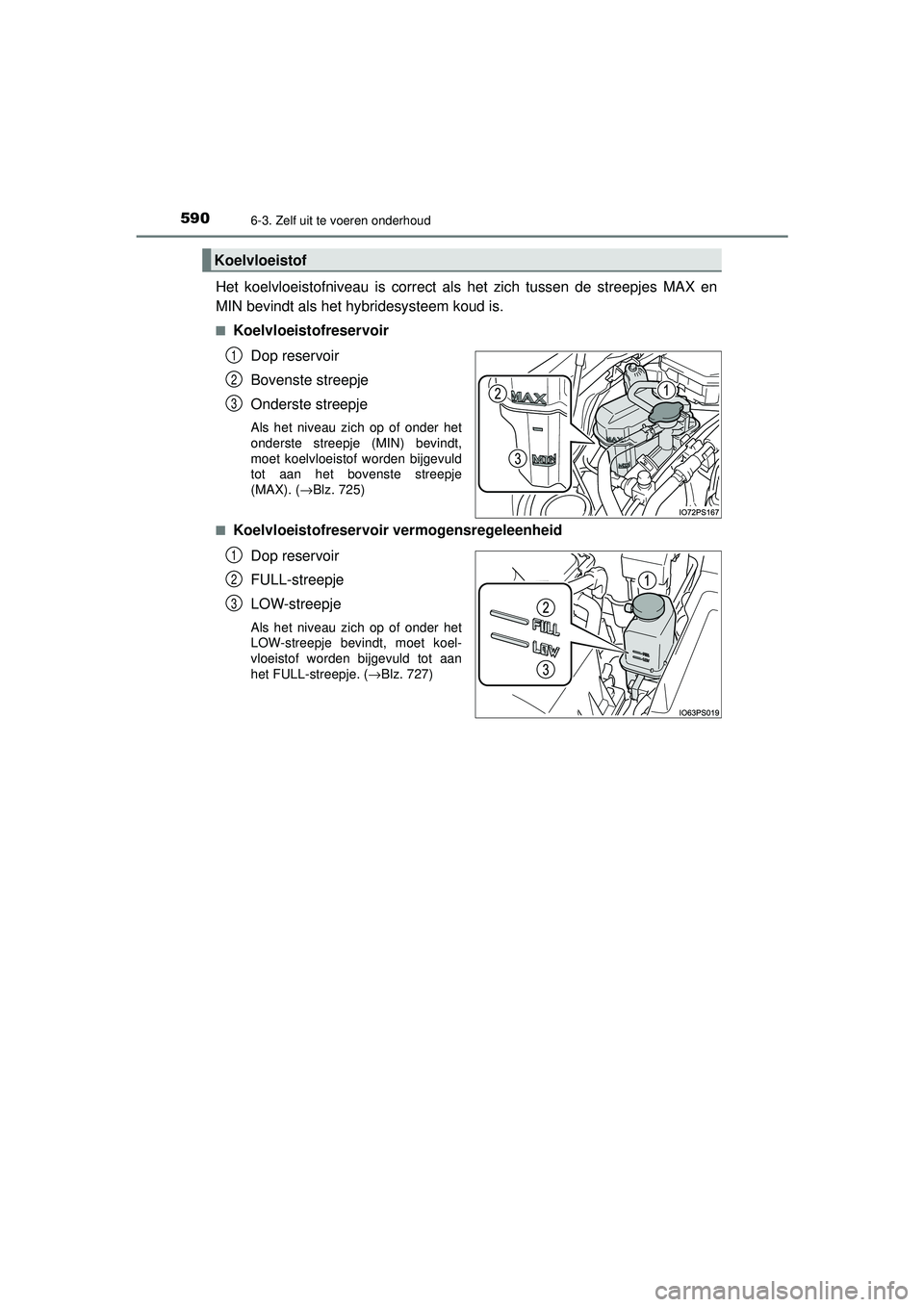

5906-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47E11E_(EE)
Het koelvloeistofniveau is correct als het zich tussen de streepjes MAX en
MIN bevindt als het hybridesysteem koud is.
■Koelvloeistofreservoir
Dop reservoir
Bovenste streepje
Onderste streepje
Als het niveau zich op of onder het
onderste streepje (MIN) bevindt,
moet koelvloeistof worden bijgevuld
tot aan het bovenste streepje
(MAX). ( →Blz. 725)
■
Koelvloeistofreservoir vermogensregeleenheid Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het
LOW-streepje bevindt, moet koel-
vloeistof worden bijgevuld tot aan
het FULL-streepje. ( →Blz. 727)
Koelvloeistof
1
2
3
1
2
3
