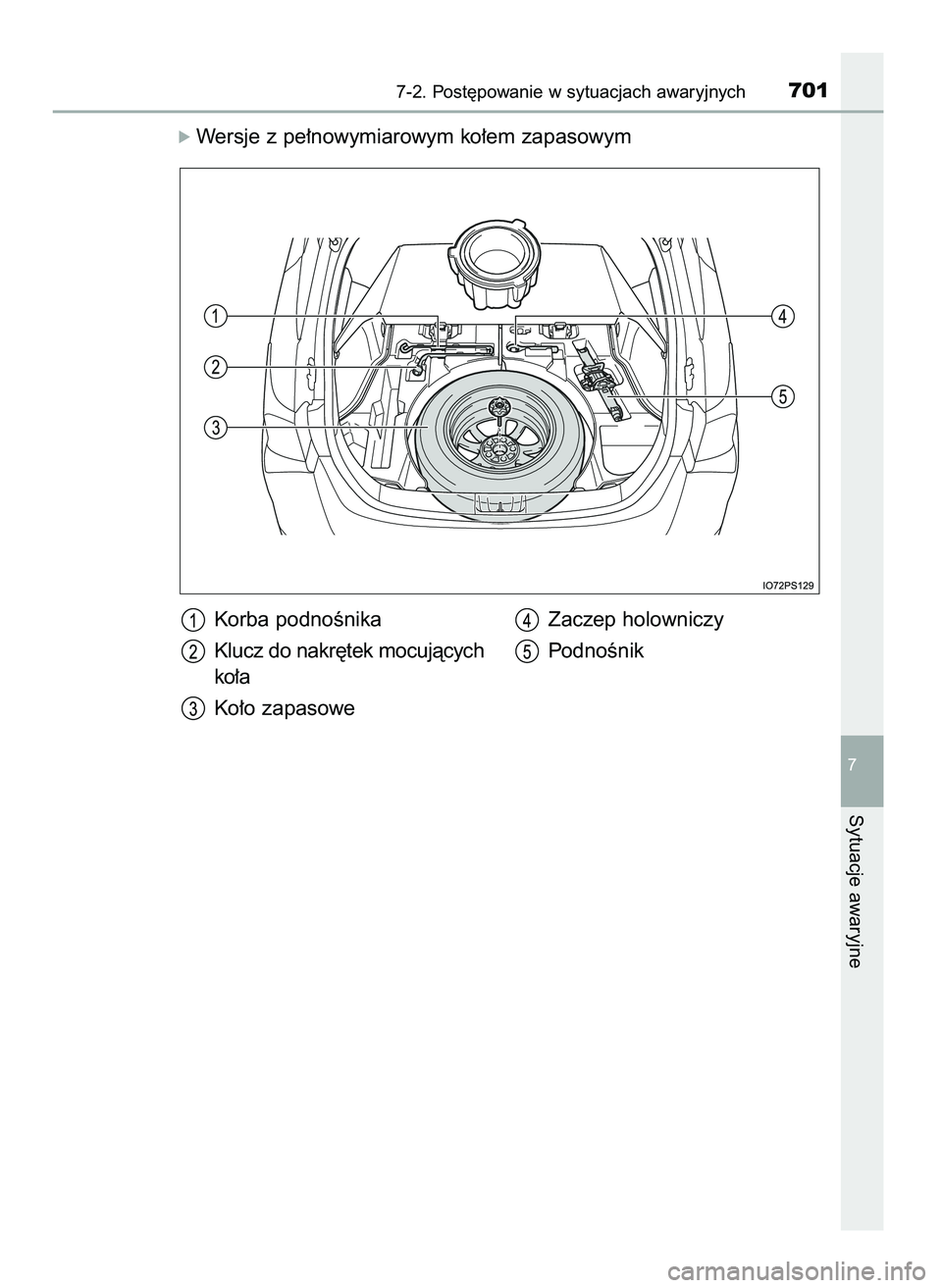

óWersje z pe∏nowymiarowym ko∏em zapasowym
7-2. Post´powanie w sytuacjach awaryjnych701
7
Sytuacje awaryjne
Korba podnoÊnika
Klucz do nakr´tek mocujàcych
ko∏a
Ko∏o zapasoweZaczep holowniczy
PodnoÊnik
39 PRIUS OM47E11E 18/8/20 14:48 Page 701

7027-2. Post´powanie w sytuacjach awaryjnych
U˝ywanie podnoÊnika samochodowego

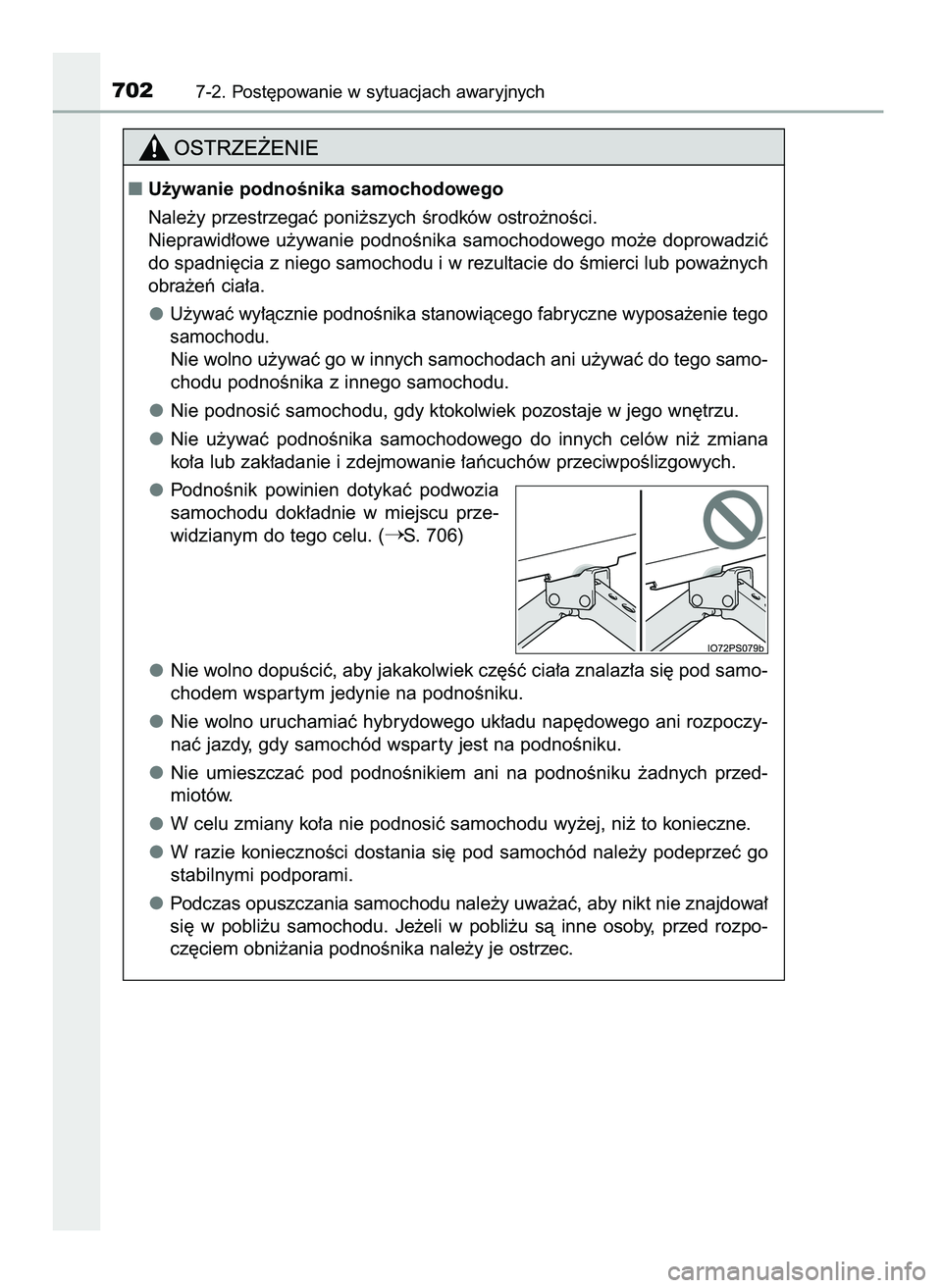

Nale˝y przestrzegaç poni˝szych Êrodków ostro˝noÊci.
Nieprawid∏owe u˝ywanie podnoÊnika samochodowego mo˝e doprowadziç
do spadni´cia z niego samochodu i w rezultacie do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
U˝ywaç wy∏àcznie podnoÊnika stanowiàcego fabryczne wyposa˝enie tego
samochodu.
Nie wolno u˝ywaç go w innych samochodach ani u˝ywaç do tego samo-
chodu podnoÊnika z innego samochodu.
Nie podnosiç samochodu, gdy ktokolwiek pozostaje w jego wn´trzu.
Nie u˝ywaç podnoÊnika samochodowego do innych celów ni˝ zmiana
ko∏a lub zak∏adanie i zdejmowanie ∏aƒcuchów przeciwpoÊlizgowych.
PodnoÊnik powinien dotykaç podwozia
samochodu dok∏adnie w miejscu prze-
widzianym do tego celu. (
S. 706)
Nie wolno dopuÊciç, aby jakakolwiek cz´Êç cia∏a znalaz∏a si´ pod samo-
chodem wspar tym jedynie na podnoÊniku.
Nie wolno uruchamiaç hybrydowego uk∏adu nap´dowego ani rozpoczy-
naç jazdy, gdy samochód wspar ty jest na podnoÊniku.
Nie umieszczaç pod podnoÊnikiem ani na podnoÊniku ˝adnych przed-
miotów.
W celu zmiany ko∏a nie podnosiç samochodu wy˝ej, ni˝ to konieczne.
W razie koniecznoÊci dostania si´ pod samochód nale˝y podeprzeç go
stabilnymi podporami.
Podczas opuszczania samochodu nale˝y uwa˝aç, aby nikt nie znajdowa∏
si´ w pobli˝u samochodu. Je˝eli w pobli˝u sà inne osoby, przed rozpo-
cz´ciem obni˝ania podnoÊnika nale˝y je ostrzec.
39 PRIUS OM47E11E 18/8/20 14:48 Page 702

Pociàgnàç do góry uchwyt, aby
podnieÊç pod∏og´ baga˝nika.
Zabezpieczyç pod∏og´ baga˝-
nika w zaczepach na siatk´
na zakupy. (
S. 553)
Odczepiç pasek mocujàcy
i wyjàç podnoÊnik.
3
2
1
7-2. Post´powanie w sytuacjach awaryjnych703
7
Sytuacje awaryjne

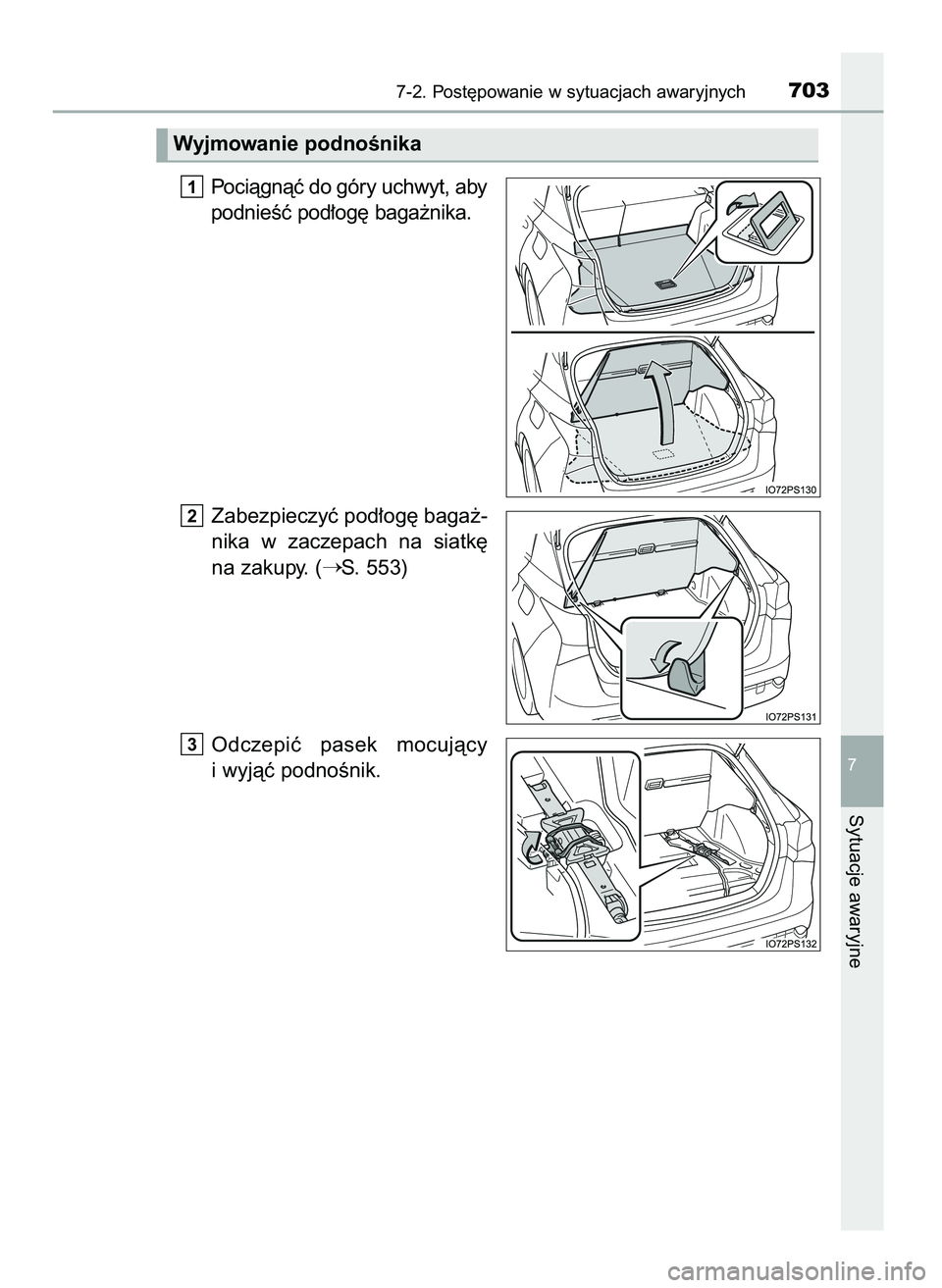

Wyjmowanie podnoÊnika
39 PRIUS OM47E11E 18/8/20 14:48 Page 703

PodnieÊç i zabezpieczyç pod∏og´ baga˝nika. (S. 703)
Wyjàç tac´.
Wersje z dojazdowym ko∏em zapasowym: Je˝eli zas∏ona baga˝nika jest
schowana (
S. 556), nale˝y wyjàç zarówno tac´, jak i zas∏on´ baga˝nika.
óWersje z dojazdowym ko∏em za-
pasowym
Odkr´ciç Êrodkowà Êrub´ za-
bezpieczajàcà ko∏o zapasowe.
3
2
1
7047-2. Post´powanie w sytuacjach awaryjnych

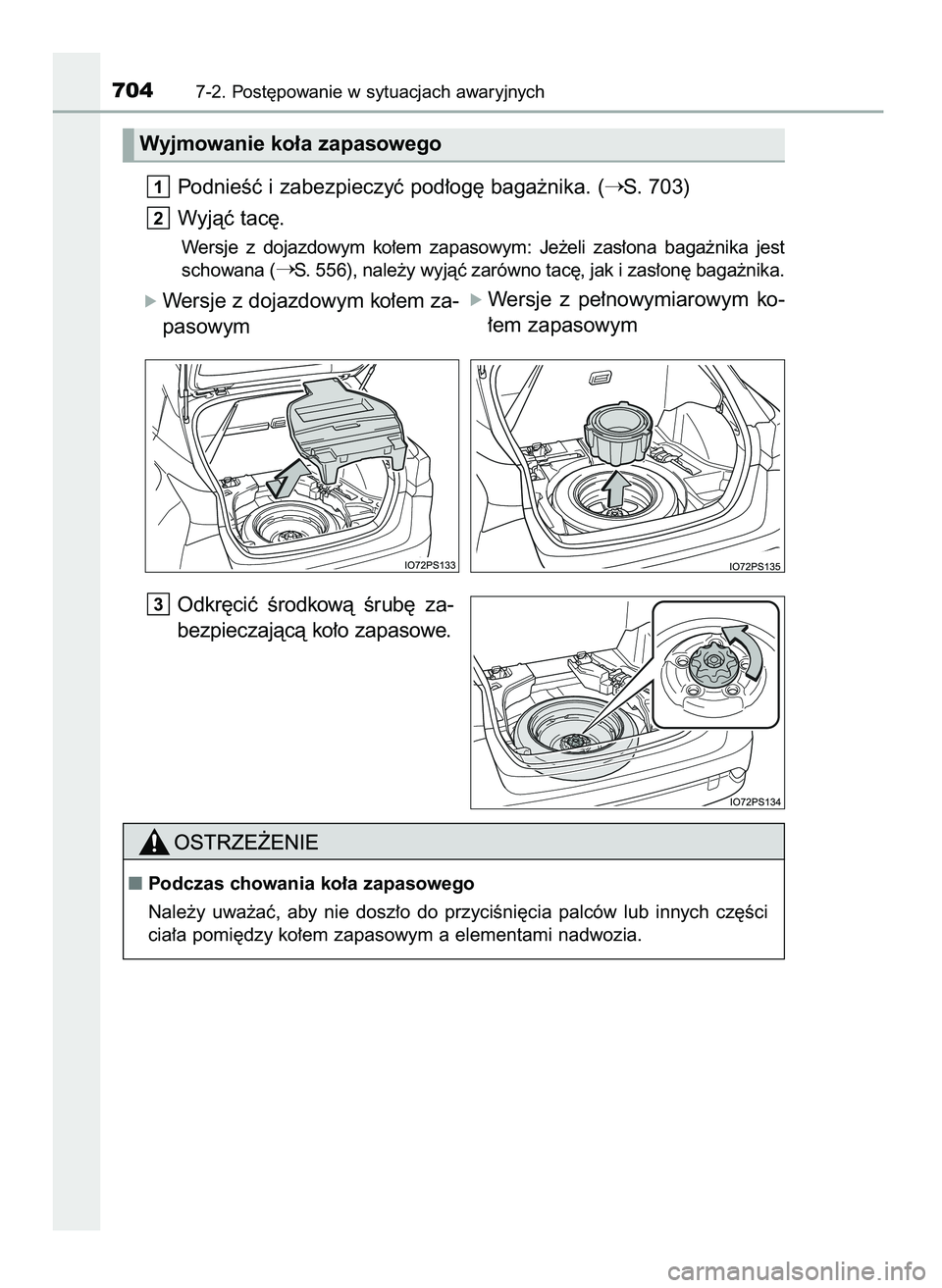

Wyjmowanie ko∏a zapasowego
óWersje z pe∏nowymiarowym ko-
∏em zapasowym
Podczas chowania ko∏a zapasowego
Nale˝y uwa˝aç, aby nie dosz∏o do przyciÊni´cia palców lub innych cz´Êci
cia∏a pomi´dzy ko∏em zapasowym a elementami nadwozia.
39 PRIUS OM47E11E 18/8/20 14:48 Page 704

Pod∏o˝yç klin blokujàcy.
Wersje wyposa˝one w opony
195/65R15: Za pomocà klu-
cza do kó∏ nale˝y zdemonto-
waç os∏on´ obr´czy ko∏a.
W celu unikni´cia ryzyka uszko-
dzenia os∏ony obr´czy ko∏a po-
mi´dzy os∏on´ a klucz nale˝y
w∏o˝yç mi´kkà szmatk´.
Poluzowaç nakr´tki mocujàce
ko∏o (o jeden obrót).3
2
1
7-2. Post´powanie w sytuacjach awaryjnych705
7
Sytuacje awaryjne

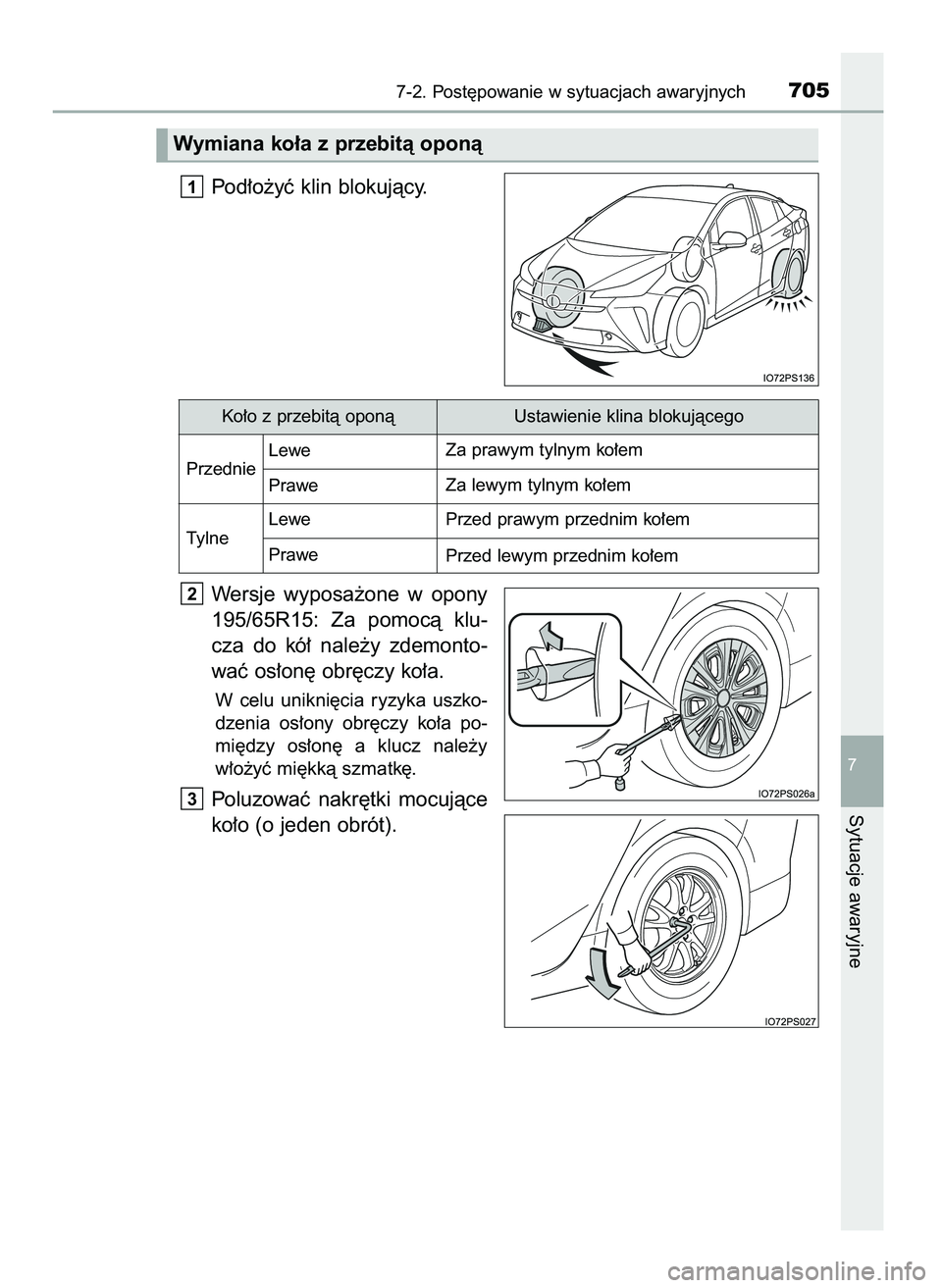

Wymiana ko∏a z przebità oponà
Ko∏o z przebità oponà Ustawienie klina blokujàcego
PrzednieLeweZa prawym tylnym ko∏em
PraweZa lewym tylnym ko∏em
TylneLewePrzed prawym przednim ko∏em
Prawe
Przed lewym przednim ko∏em
39 PRIUS OM47E11E 18/8/20 14:48 Page 705

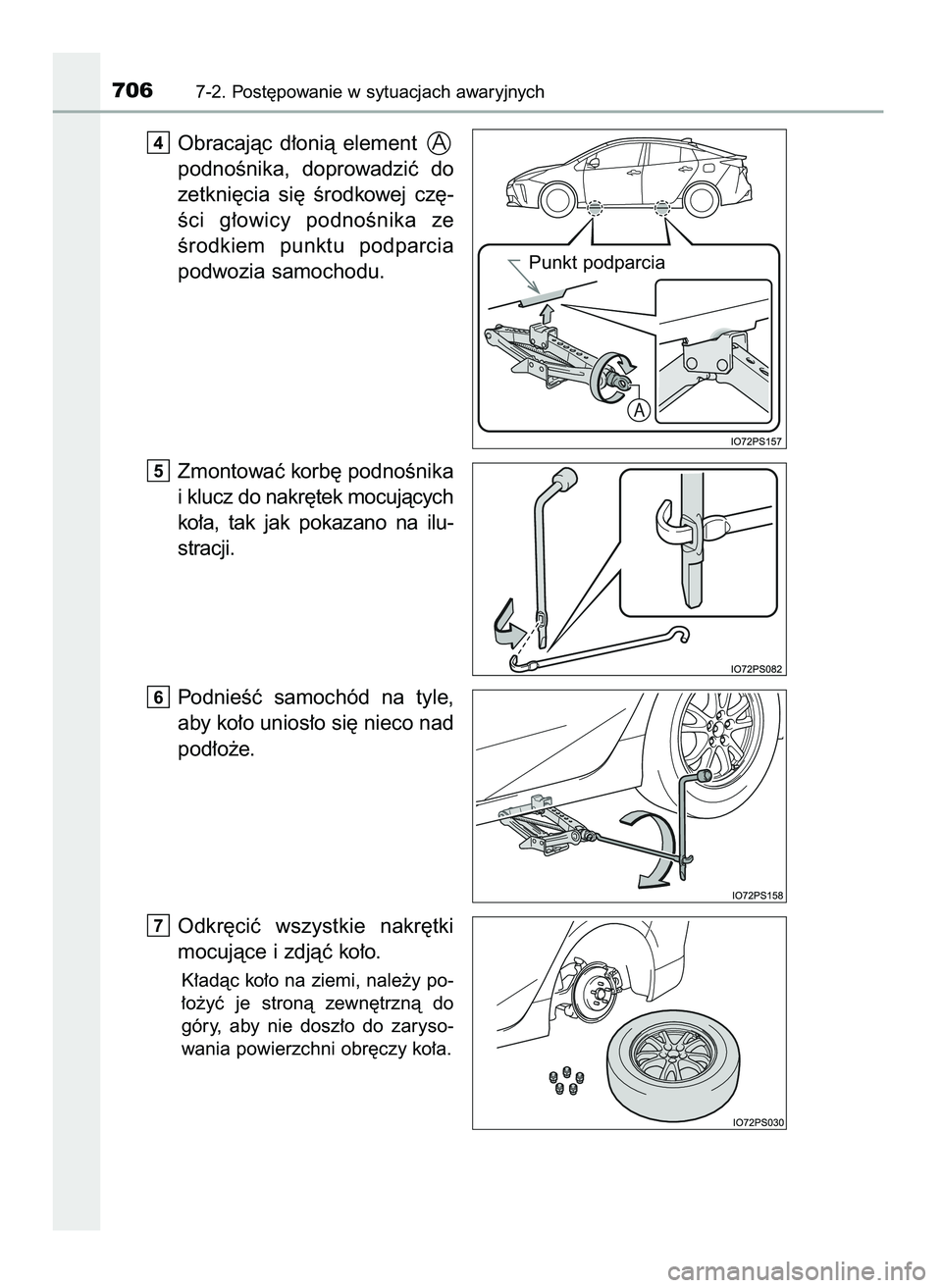

Obracajàc d∏onià element
podnoÊnika, doprowadziç do
zetkni´cia si´ Êrodkowej cz´-
Êci g∏owicy podnoÊnika ze
Êrodkiem punktu podparcia
podwozia samochodu.
Zmontowaç korb´ podnoÊnika
i klucz do nakr´tek mocujàcych
ko∏a, tak jak pokazano na ilu-
stracji.
PodnieÊç samochód na tyle,
aby ko∏o unios∏o si´ nieco nad
pod∏o˝e.
Odkr´ciç wszystkie nakr´tki
mocujàce i zdjàç ko∏o.
K∏adàc ko∏o na ziemi, nale˝y po-
∏o˝yç je stronà zewn´trznà do
góry, aby nie dosz∏o do zaryso-
wania powierzchni obr´czy ko∏a.
7
6
5
4
7067-2. Post´powanie w sytuacjach awaryjnych
Punkt podparcia
39 PRIUS OM47E11E 18/8/20 14:48 Page 706

7-2. Post´powanie w sytuacjach awaryjnych707
7
Sytuacje awaryjne
Zmiana ko∏a

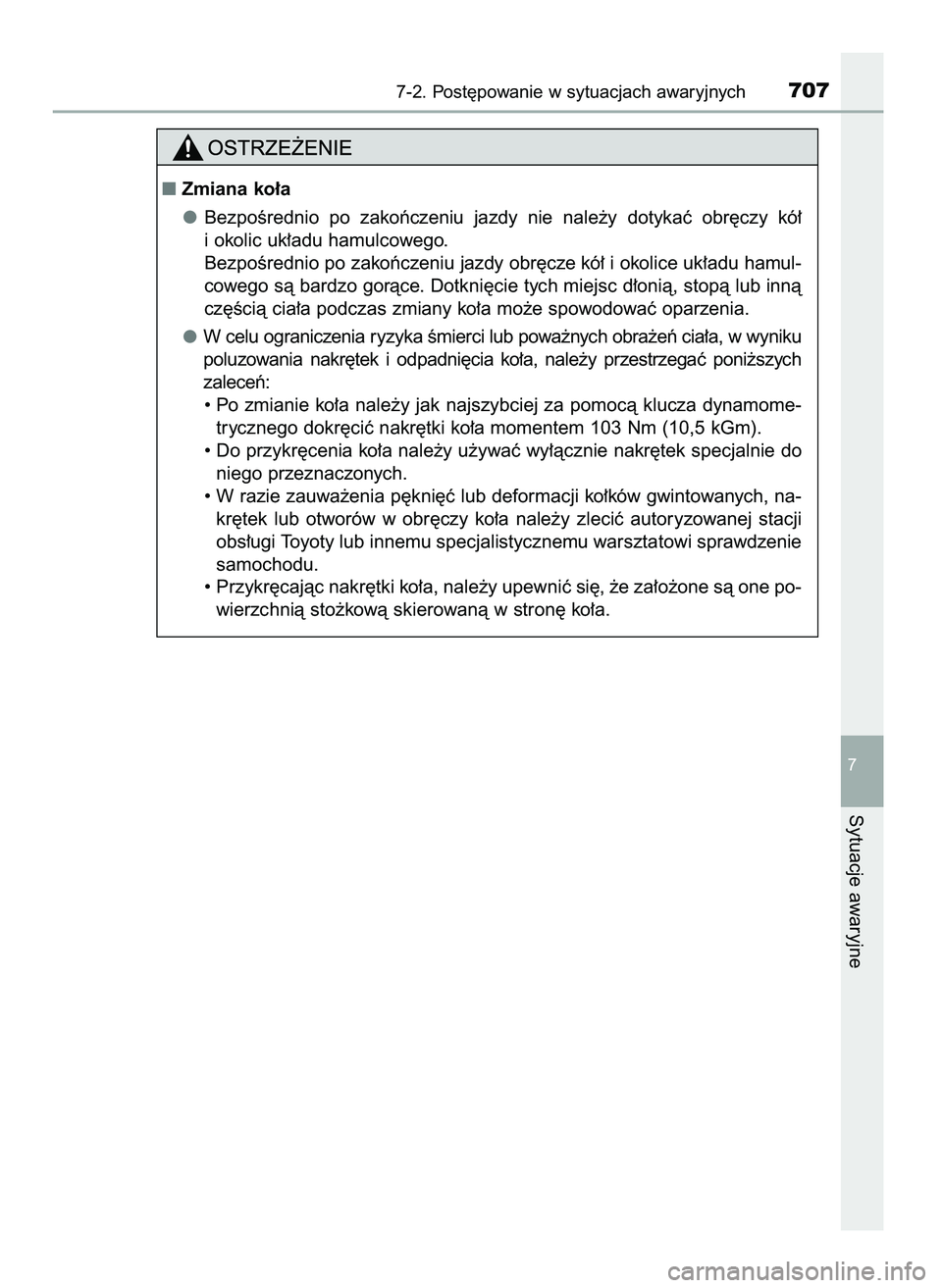

BezpoÊrednio po zakoƒczeniu jazdy nie nale˝y dotykaç obr´czy kó∏
i okolic uk∏adu hamulcowego.
BezpoÊrednio po zakoƒczeniu jazdy obr´cze kó∏ i okolice uk∏adu hamul-
cowego sà bardzo goràce. Dotkni´cie tych miejsc d∏onià, stopà lub innà
cz´Êcià cia∏a podczas zmiany ko∏a mo˝e spowodowaç oparzenia.
W celu ograniczenia ryzyka Êmierci lub powa˝nych obra˝eƒ cia∏a, w wyniku
poluzowania nakr´tek i odpadni´cia ko∏a, nale˝y przestrzegaç poni˝szych
zaleceƒ:
• Po zmianie ko∏a nale˝y jak najszybciej za pomocà klucza dynamome-
trycznego dokr´ciç nakr´tki ko∏a momentem 103 Nm (10,5 kGm).
• Do przykr´cenia ko∏a nale˝y u˝ywaç wy∏àcznie nakr´tek specjalnie do
niego przeznaczonych.
• W razie zauwa˝enia p´kni´ç lub deformacji ko∏ków gwintowanych, na-
kr´tek lub otworów w obr´czy ko∏a nale˝y zleciç autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie
samochodu.
• Przykr´cajàc nakr´tki ko∏a, nale˝y upewniç si´, ˝e za∏o˝one sà one po-
wierzchnià sto˝kowà skierowanà w stron´ ko∏a.
39 PRIUS OM47E11E 18/8/20 14:48 Page 707

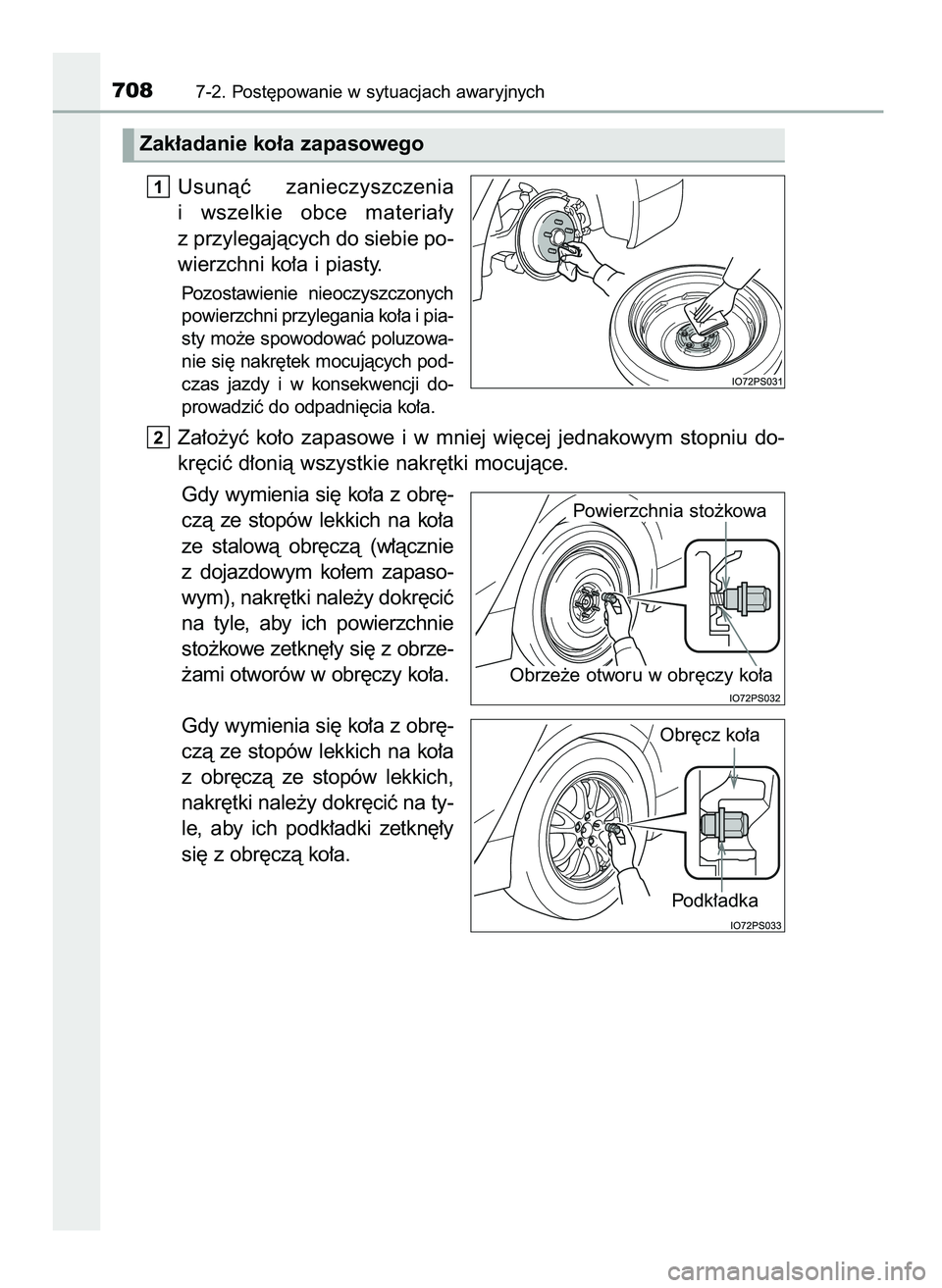

Usunàç zanieczyszczenia
i wszelkie obce materia∏y
z przylegajàcych do siebie po-
wierzchni ko∏a i piasty.
Pozostawienie nieoczyszczonych
powierzchni przylegania ko∏a i pia-
sty mo˝e spowodowaç poluzowa-
nie si´ nakr´tek mocujàcych pod-
czas jazdy i w konsekwencji do-
prowadziç do odpadni´cia ko∏a.
Za∏o˝yç ko∏o zapasowe i w mniej wi´cej jednakowym stopniu do-
kr´ciç d∏onià wszystkie nakr´tki mocujàce.
Gdy wymienia si´ ko∏a z obr´-
czà ze stopów lekkich na ko∏a
ze stalowà obr´czà (w∏àcznie
z dojazdowym ko∏em zapaso-
wym), nakr´tki nale˝y dokr´ciç
na tyle, aby ich powierzchnie
sto˝kowe zetkn´∏y si´ z obrze-
˝ami otworów w obr´czy ko∏a.
Gdy wymienia si´ ko∏a z obr´-
czà ze stopów lekkich na ko∏a
z obr´czà ze stopów lekkich,
nakr´tki nale˝y dokr´ciç na ty-
le, aby ich podk∏adki zetkn´∏y
si´ z obr´czà ko∏a.2
1
7087-2. Post´powanie w sytuacjach awaryjnych
Zak∏adanie ko∏a zapasowego
Powierzchnia sto˝kowa
Obr´cz ko∏a
Podk∏adka
Obrze˝e otworu w obr´czy ko∏a
39 PRIUS OM47E11E 18/8/20 14:48 Page 708

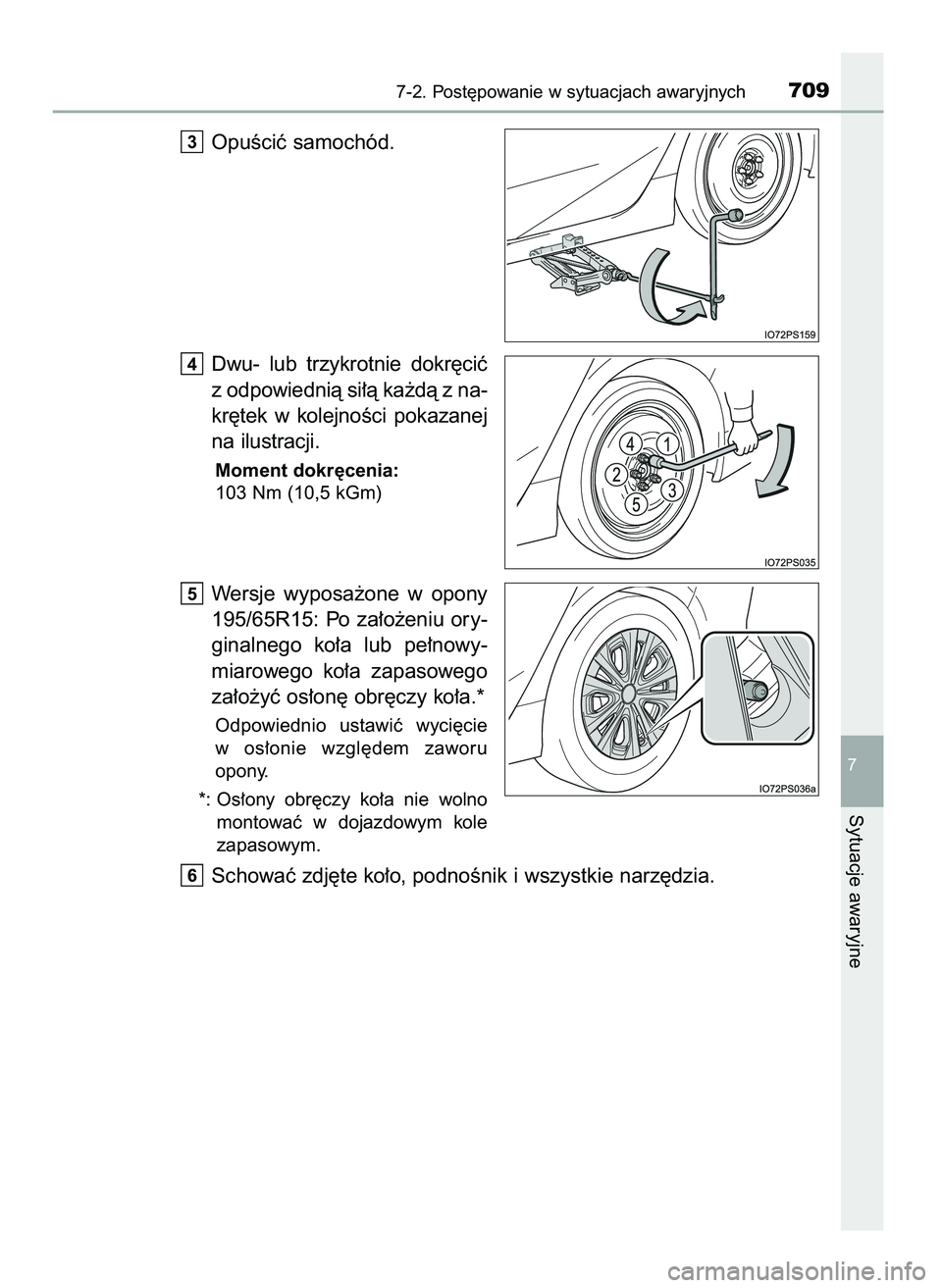

OpuÊciç samochód.
Dwu- lub trzykrotnie dokr´ciç
z odpowiednià si∏à ka˝dà z na-
kr´tek w kolejnoÊci pokazanej
na ilustracji.
Moment dokr´cenia:
103 Nm (10,5 kGm)
Wersje wyposa˝one w opony
195/65R15: Po za∏o˝eniu ory-
ginalnego ko∏a lub pe∏nowy-
miarowego ko∏a zapasowego
za∏o˝yç os∏on´ obr´czy ko∏a.*
Odpowiednio ustawiç wyci´cie
w os∏onie wzgl´dem zaworu
opony.
*: Os∏ony obr´czy ko∏a nie wolno
montowaç w dojazdowym kole
zapasowym.
Schowaç zdj´te ko∏o, podnoÊnik i wszystkie narz´dzia.6
5
4
3
7-2. Post´powanie w sytuacjach awaryjnych709
7
Sytuacje awaryjne
39 PRIUS OM47E11E 18/8/20 14:48 Page 709

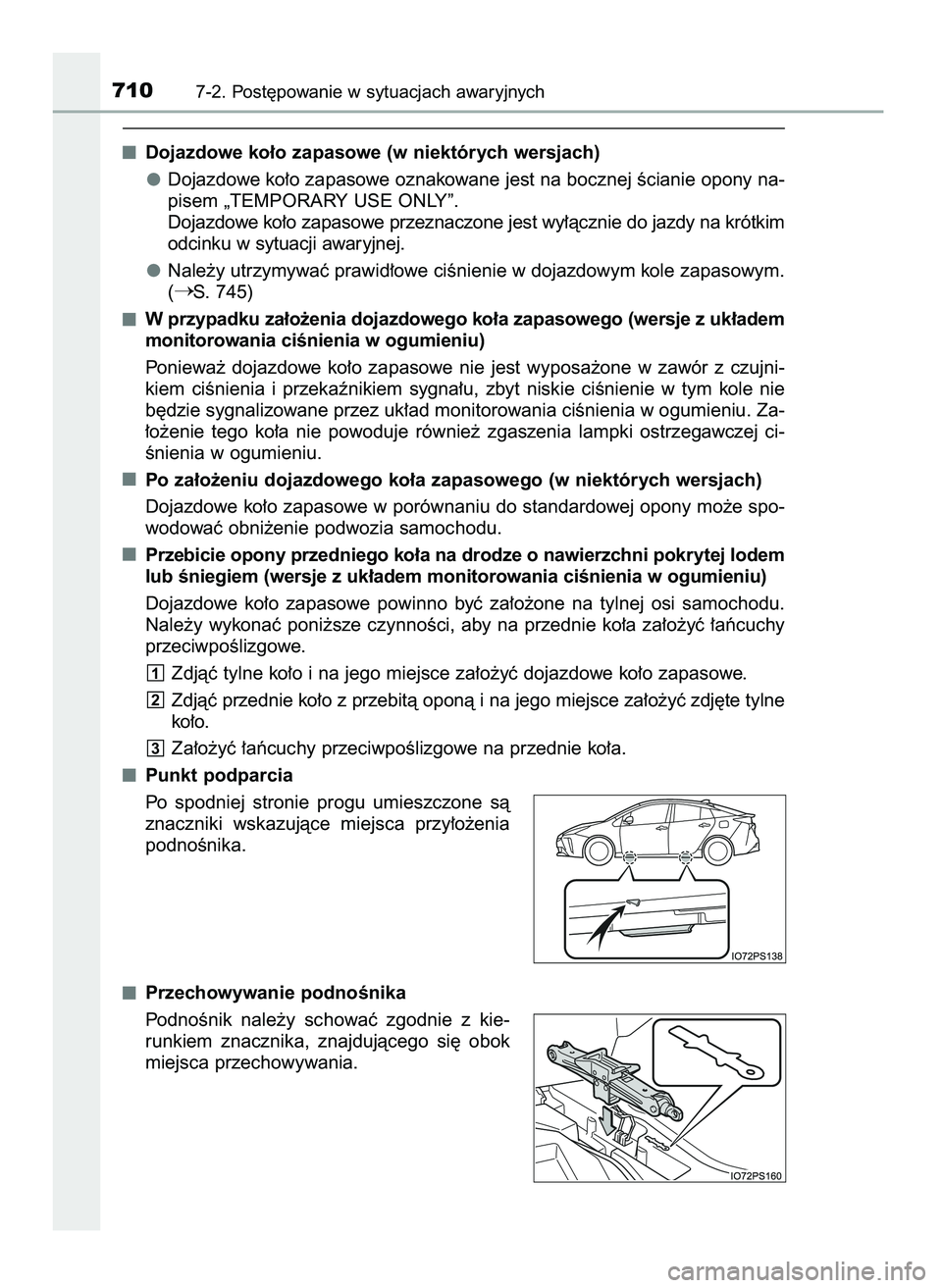

Dojazdowe ko∏o zapasowe (w niektórych wersjach)
Dojazdowe ko∏o zapasowe oznakowane jest na bocznej Êcianie opony na-
pisem „TEMPORARY USE ONLY”.
Dojazdowe ko∏o zapasowe przeznaczone jest wy∏àcznie do jazdy na krótkim
odcinku w sytuacji awaryjnej.
Nale˝y utrzymywaç prawid∏owe ciÊnienie w dojazdowym kole zapasowym.
(
S. 745)
W przypadku za∏o˝enia dojazdowego ko∏a zapasowego (wersje z uk∏adem
monitorowania ciÊnienia w ogumieniu)
Poniewa˝ dojazdowe ko∏o zapasowe nie jest wyposa˝one w zawór z czujni-
kiem ciÊnienia i przekaênikiem sygna∏u, zbyt niskie ciÊnienie w tym kole nie
b´dzie sygnalizowane przez uk∏ad monitorowania ciÊnienia w ogumieniu. Za-
∏o˝enie tego ko∏a nie powoduje równie˝ zgaszenia lampki ostrzegawczej ci-
Ênienia w ogumieniu.
Po za∏o˝eniu dojazdowego ko∏a zapasowego (w niektórych wersjach)
Dojazdowe ko∏o zapasowe w porównaniu do standardowej opony mo˝e spo-
wodowaç obni˝enie podwozia samochodu.
Przebicie opony przedniego ko∏a na drodze o nawierzchni pokrytej lodem
lub Êniegiem (wersje z uk∏adem monitorowania ciÊnienia w ogumieniu)
Dojazdowe ko∏o zapasowe powinno byç za∏o˝one na tylnej osi samochodu.
Nale˝y wykonaç poni˝sze czynnoÊci, aby na przednie ko∏a za∏o˝yç ∏aƒcuchy
przeciwpoÊlizgowe.
Zdjàç tylne ko∏o i na jego miejsce za∏o˝yç dojazdowe ko∏o zapasowe.
Zdjàç przednie ko∏o z przebità oponà i na jego miejsce za∏o˝yç zdj´te tylne
ko∏o.
Za∏o˝yç ∏aƒcuchy przeciwpoÊlizgowe na przednie ko∏a.
Punkt podparcia
Po spodniej stronie progu umieszczone sà
znaczniki wskazujàce miejsca przy∏o˝enia
podnoÊnika.
Przechowywanie podnoÊnika
PodnoÊnik nale˝y schowaç zgodnie z kie-
runkiem znacznika, znajdujàcego si´ obok
miejsca przechowywania.
3
2
1
7107-2. Post´powanie w sytuacjach awaryjnych
39 PRIUS OM47E11E 18/8/20 14:48 Page 710
