3894-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47F03E_(EE)●

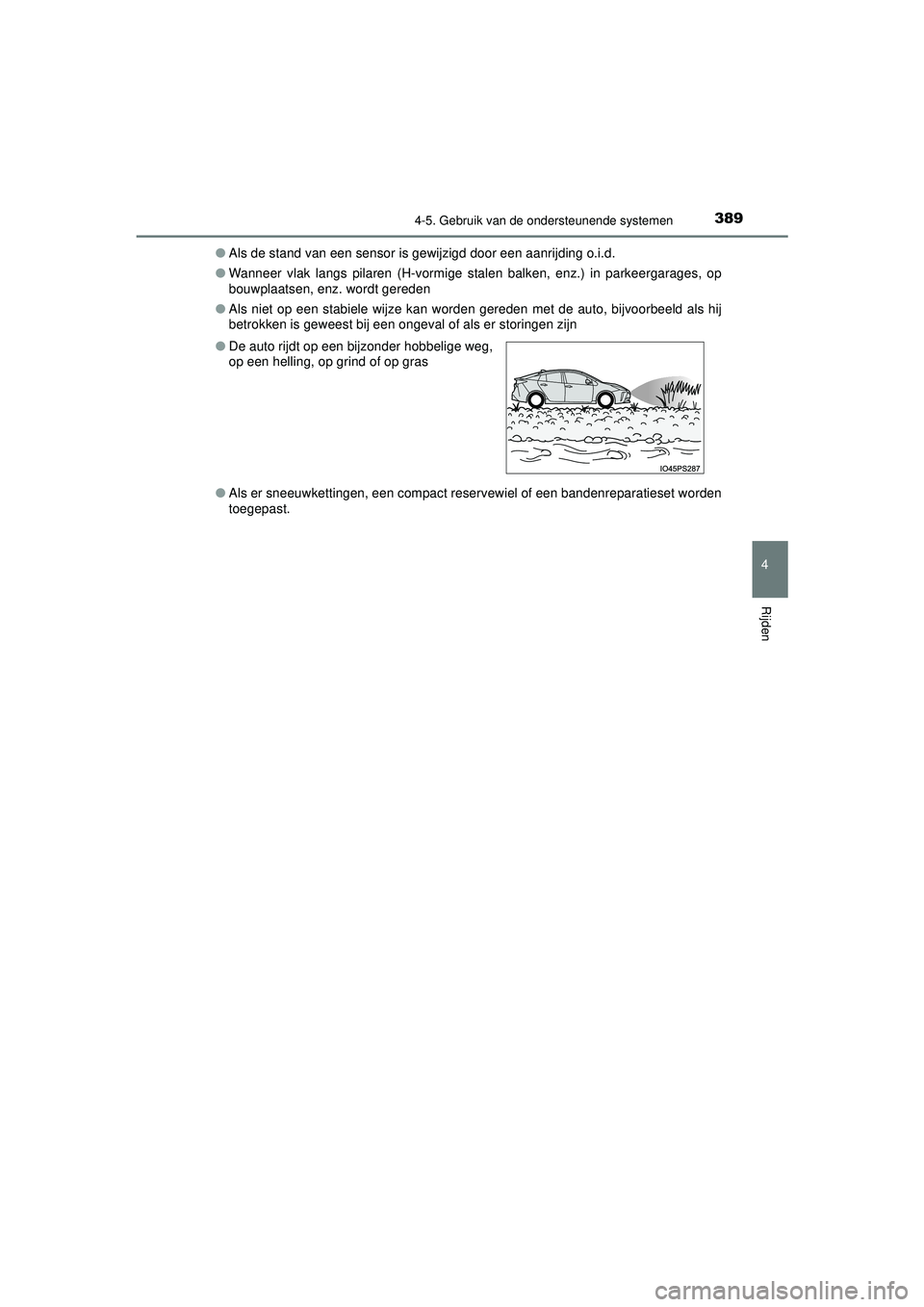

Als de stand van een sensor is gewijzigd door een aanrijding o.i.d.
● Wanneer vlak langs pilaren (H-vormige stalen balken, enz.) in parkeergarages, op
bouwplaatsen, enz. wordt gereden
● Als niet op een stabiele wijze kan worden gereden met de auto, bijvoorbeeld als hij
betrokken is geweest bij een ongeval of als er storingen zijn
● Als er sneeuwkettingen, een compact reservewiel of een bandenreparatieset worden
toegepast.
●
De auto rijdt op een bijzonder hobbelige weg,
op een helling, op grind of op gras
PRIUS_OM_OM47F03E_(EE).book Page 389 Thursday, May 6, 2021 12:21 PM

3904-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47F03E_(EE)

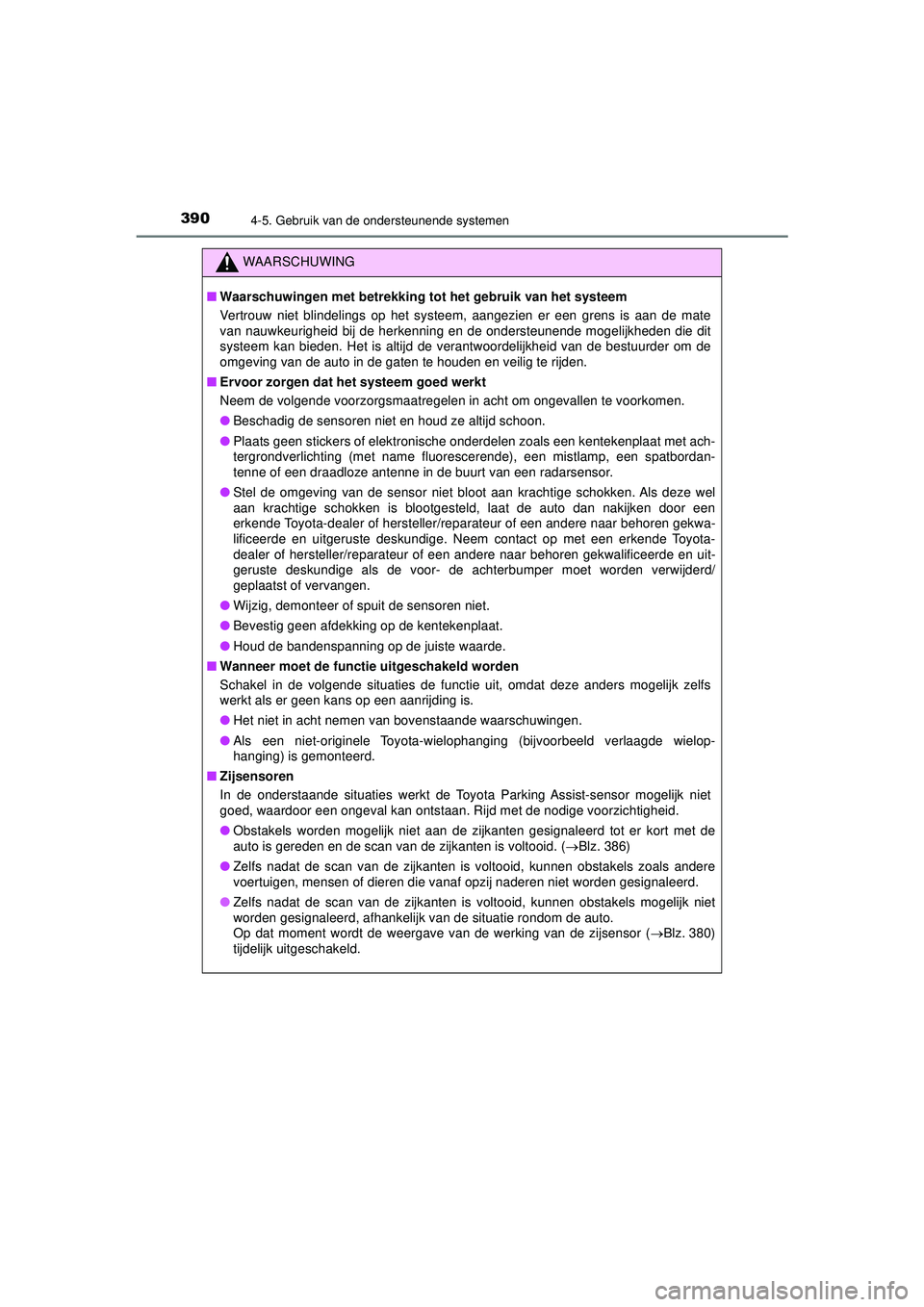

WAARSCHUWING
■Waarschuwingen met betrekking tot het gebruik van het systeem
Vertrouw niet blindelings op het systeem, aangezien er een grens is aan de mate
van nauwkeurigheid bij de herkenning en de ondersteunende mogelijkheden die dit
systeem kan bieden. Het is altijd de verantwoordelijkheid van de bestuurder om de
omgeving van de auto in de gaten te houden en veilig te rijden.
■ Ervoor zorgen dat he t systeem goed werkt
Neem de volgende voorzorgsmaatregelen in acht om ongevallen te voorkomen.
● Beschadig de sensoren niet en houd ze altijd schoon.
● Plaats geen stickers of elektronische onderdelen zoals een kentekenplaat met ach-
tergrondverlichting (met name fluorescerende), een mistlamp, een spatbordan-
tenne of een draadloze antenne in de buurt van een radarsensor.
● Stel de omgeving van de sensor niet bloot aan krachtige schokken. Als deze wel
aan krachtige schokken is blootgesteld, laat de auto dan nakijken door een
erkende Toyota-dealer of hersteller/repar ateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige. Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een ande re naar behoren gekwalificeerde en uit-
geruste deskundige als de voor- de achterbumper moet worden verwijderd/
geplaatst of vervangen.
● Wijzig, demonteer of spuit de sensoren niet.
● Bevestig geen afdekking op de kentekenplaat.
● Houd de bandenspanning op de juiste waarde.
■ Wanneer moet de functie uitgeschakeld worden
Schakel in de volgende situaties de functie uit, omdat deze anders mogelijk zelfs
werkt als er geen kans op een aanrijding is.
● Het niet in acht nemen van bovenstaande waarschuwingen.
● Als een niet-originele Toyota-wielophanging (bijvoorbeeld verlaagde wielop-
hanging) is gemonteerd.
■ Zijsensoren
In de onderstaande situaties werkt de Toyota Parking Assist-sensor mogelijk niet
goed, waardoor een ongeval kan ontstaan. Rijd met de nodige voorzichtigheid.
● Obstakels worden mogelijk niet aan de zijkanten gesignaleerd tot er kort met de
auto is gereden en de scan van de zijkanten is voltooid. ( Blz. 386)
● Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstakels zoals andere
voertuigen, mensen of dieren die vanaf opzij naderen niet worden gesignaleerd.
● Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstakels mogelijk niet
worden gesignaleerd, afhankelijk van de situatie rondom de auto.
Op dat moment wordt de weergave van de werking van de zijsensor ( Blz. 380)
tijdelijk uitgeschakeld.
PRIUS_OM_OM47F03E_(EE).book Page 390 Thursday, May 6, 2021 12:21 PM

3914-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47F03E_(EE)
WAARSCHUWING

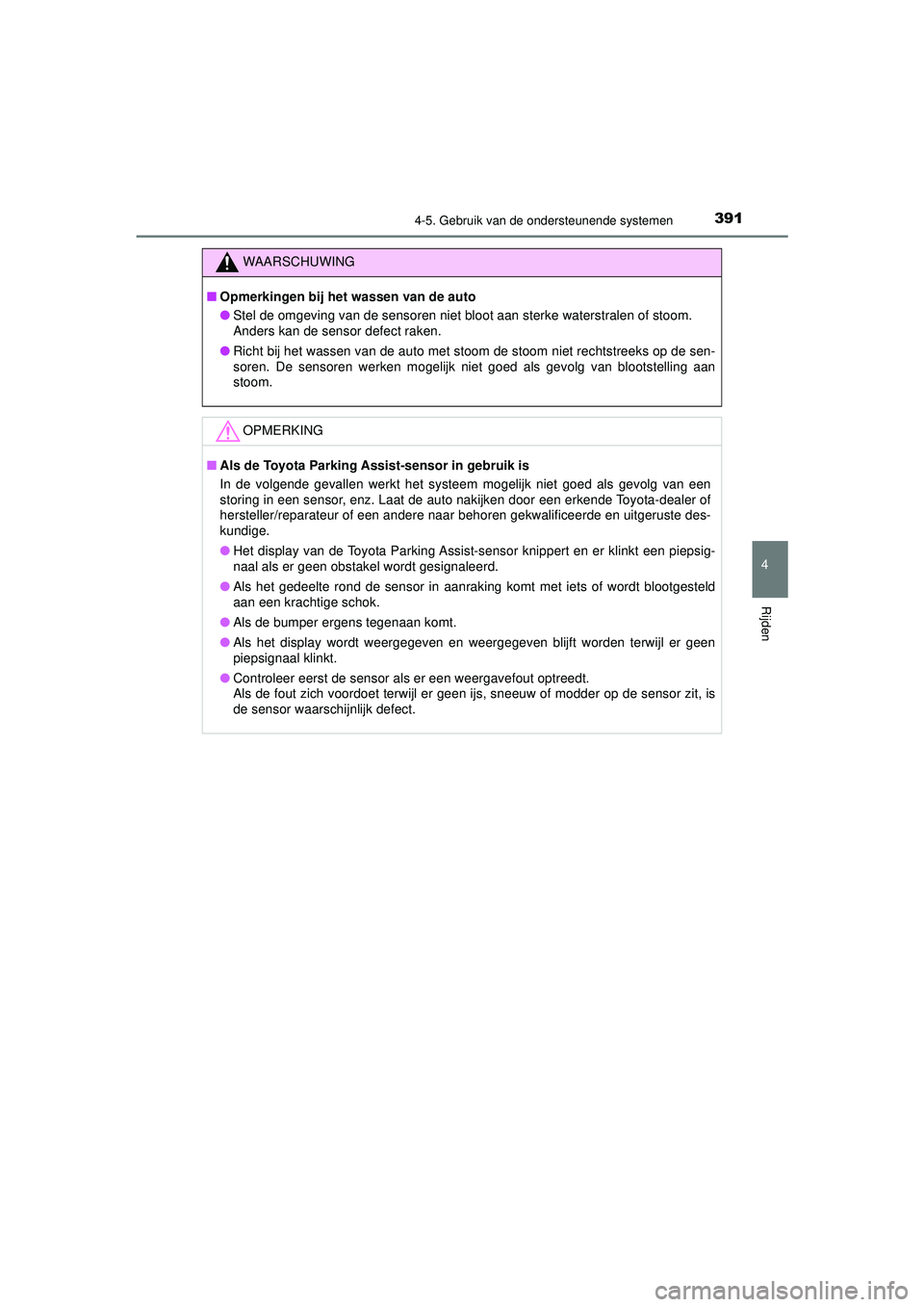

■Opmerkingen bij het wassen van de auto
● Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
● Richt bij het wassen van de auto met stoom de stoom niet rechtstreeks op de sen-
soren. De sensoren werken mogelijk niet goed als gevolg van blootstelling aan
stoom.
OPMERKING
■Als de Toyota Parking A ssist-sensor in gebruik is
In de volgende gevallen werkt het systeem mogelijk niet goed als gevolg van een
storing in een sensor, enz. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
● Het display van de Toyota Parking Assist-sensor knippert en er klinkt een piepsig-
naal als er geen obstakel wordt gesignaleerd.
● Als het gedeelte rond de sensor in aanraking komt met iets of wordt blootgesteld
aan een krachtige schok.
● Als de bumper ergens tegenaan komt.
● Als het display wordt weergegeven en weergegeven blijft worden terwijl er geen
piepsignaal klinkt.
● Controleer eerst de sensor als er een weergavefout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sensor zit, is
de sensor waarschijnlijk defect.
PRIUS_OM_OM47F03E_(EE).book Page 391 Thursday, May 6, 2021 12:21 PM

3924-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47F03E_(EE)
Parking Suppor t Brake-functie
Het systeem werkt in de volgende situaties wanneer in de rijrichting van de
auto een obstakel wordt gesignaleerd.
◆Er wordt langzaam gereden en het rempedaal wordt niet of te laat
ingetrapt
◆Het gaspedaal wordt te diep ingetrapt
: Indien aanwezig
Wanneer zich mogelijk een aanrijding met een obstakel zal voordoen bij
het parkeren of het rijden met een la ge snelheid en de auto plotseling
naar voren beweegt doordat het gaspedaal per ongeluk wordt inge-
trapt, of wanneer de auto in beweging treedt doordat de verkeerde
schakelstand wordt geselecteerd, signaleren de sensoren obstakels
voor en achter de auto in de rijr ichting van de auto en werkt het sys-
teem om de gevolgen van een aanri jding met obstakels als een muur zo
veel mogelijk te beperken.
Voorbeelden van de werking van het systeem
PRIUS_OM_OM47F03E_(EE).book Page 392 Thursday, May 6, 2021 12:21 PM

3934-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47F03E_(EE)

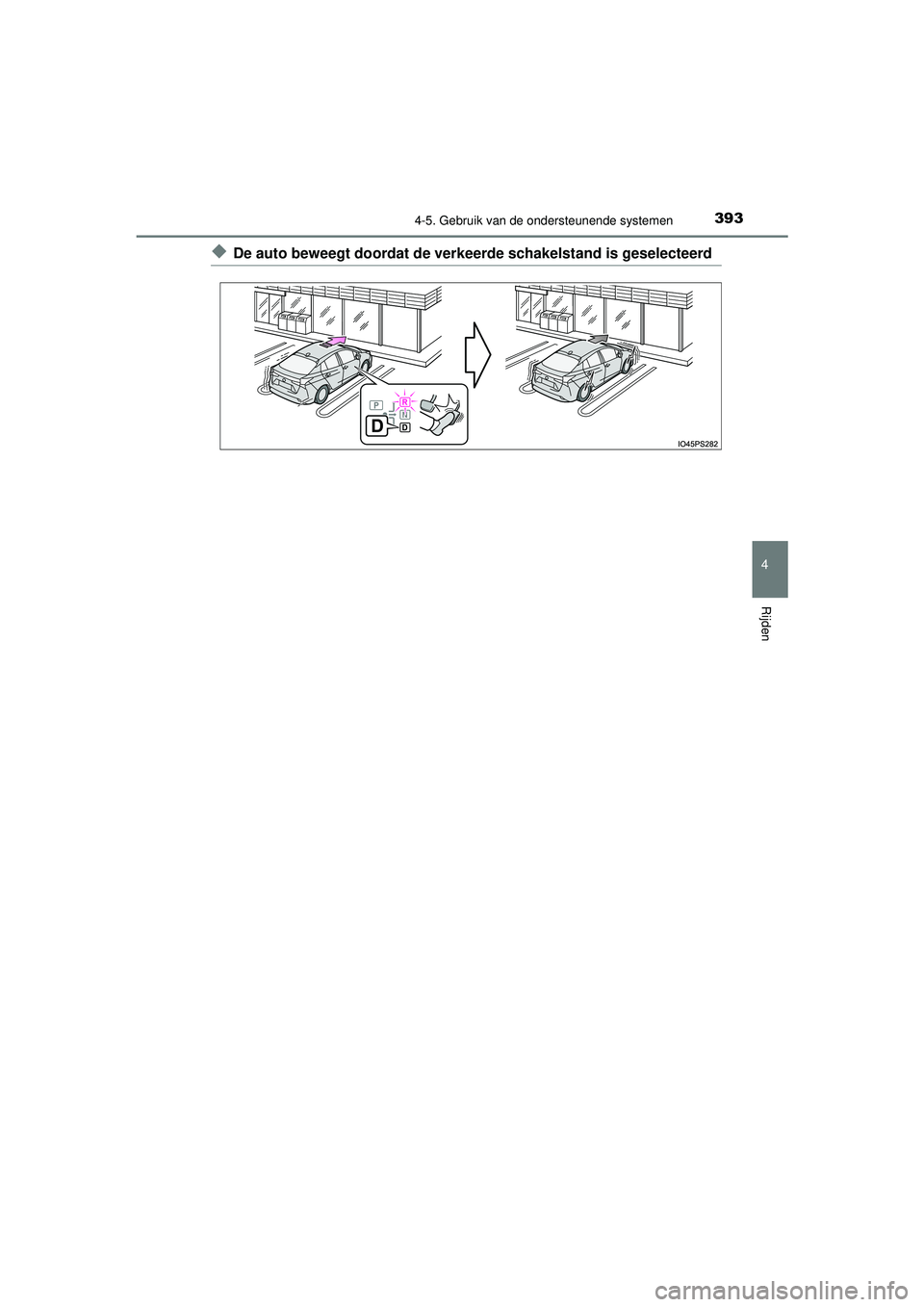

◆De auto beweegt doordat de verkeerde schakelstand is geselecteerd
PRIUS_OM_OM47F03E_(EE).book Page 393 Thursday, May 6, 2021 12:21 PM

3944-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47F03E_(EE)
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
De Parking Support Brake-functie k an worden ingeschakeld/uitgeschakeld
via het scherm ( Blz. 150) van het multi-informatiedisplay.
Wanneer de Parking Support Brake-
functie is uitgeschakeld, gaat het con-
trolelampje PKSB OFF branden.
Wanneer de Parking Support Brake-functie is uitgeschakeld, wordt de werking van
het systeem pas hervat wanneer de functie weer wordt ingeschakeld via het
scherm op het multi-informatiedisplay. (De werking van het systeem wordt
niet hervat door bediening van de startknop.)
Soorten sensoren
1
2
3
4
Wijzigen van instellingen van de Parking Support Brake-functie
PRIUS_OM_OM47F03E_(EE).book Page 394 Thursday, May 6, 2021 12:21 PM

3954-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47F03E_(EE)

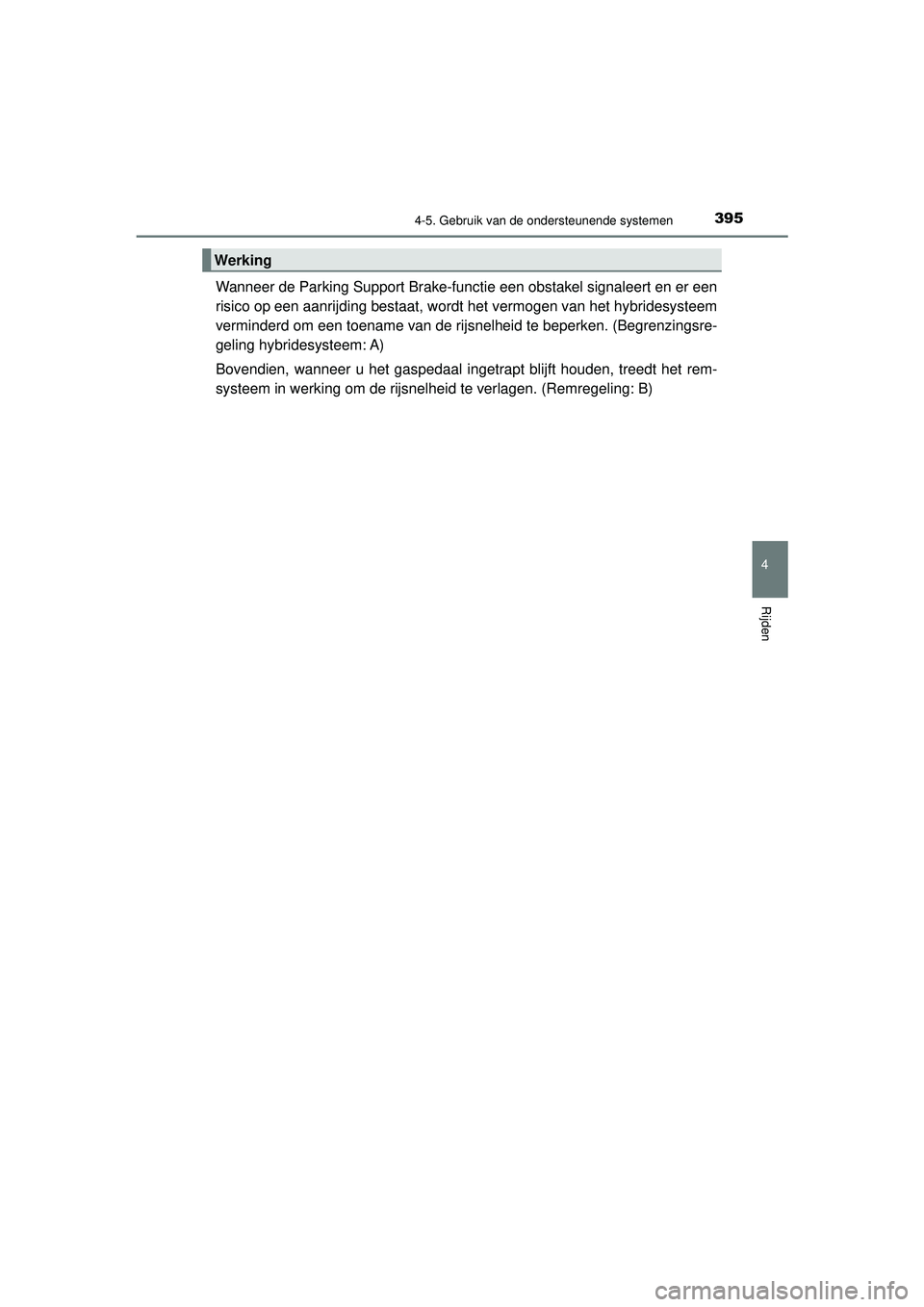

Wanneer de Parking Support Brake-functie een obstakel signaleert en er een
risico op een aanrijding bestaat, wordt het vermogen van het hybridesysteem
verminderd om een toename van de rijsnelheid te beperken. (Begrenzingsre-
geling hybridesysteem: A)
Bovendien, wanneer u het gaspedaal ingetrapt blijft houden, treedt het rem-
systeem in werking om de rijsnelheid te verlagen. (Remregeling: B)
Werking
PRIUS_OM_OM47F03E_(EE).book Page 395 Thursday, May 6, 2021 12:21 PM

3964-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47F03E_(EE)
OMLAAG
OMLAAG
OMHOOG
AANUIT
AANUIT
AAN
UIT
Gaspedaal
Rempedaal
Vermogen hybridesysteem
Remkracht Regeling begint
Risico op aanrijding
Aanrijding is waarschijnlijk1
2
3
4
5
6
7
PRIUS_OM_OM47F03E_(EE).book Page 396 Thursday, May 6, 2021 12:21 PM

3974-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47F03E_(EE)■

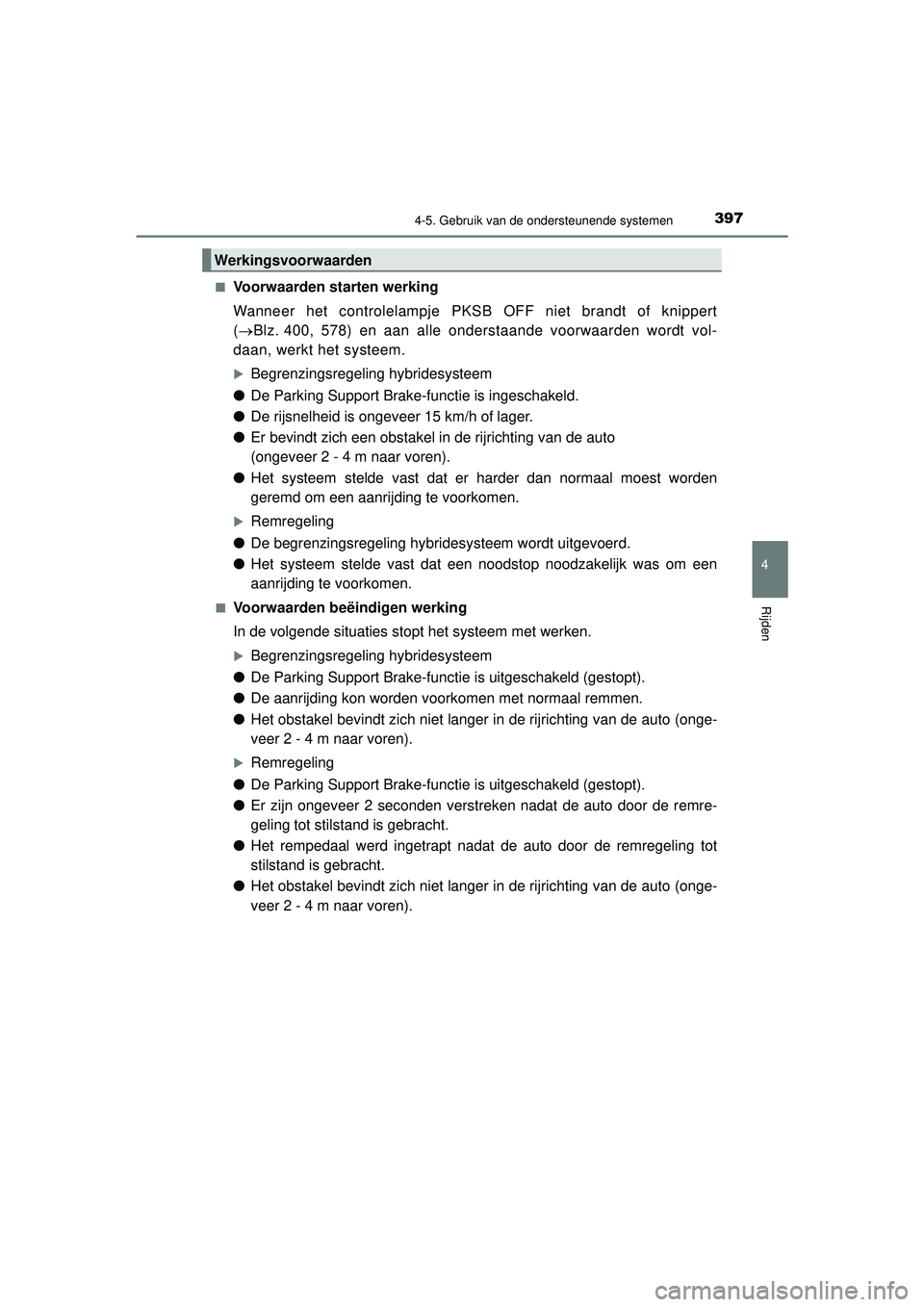

Voorwaarden starten werking
Wanneer het controlelampje PKSB OFF niet brandt of knippert
(
 Blz. 400, 578) en aan alle onderstaande voorwaarden wordt vol-
daan, werkt het systeem.
Begrenzingsregeling hybridesysteem
● De Parking Support Brake-functie is ingeschakeld.
● De rijsnelheid is ongeveer 15 km/h of lager.
● Er bevindt zich een obstakel in de rijrichting van de auto
(ongeveer 2 - 4 m naar voren).
● Het systeem stelde vast dat er harder dan normaal moest worden
geremd om een aanrijding te voorkomen.
Remregeling
● De begrenzingsregeling hybridesysteem wordt uitgevoerd.
● Het systeem stelde vast dat een noodstop noodzakelijk was om een
aanrijding te voorkomen.
■Voorwaarden beëindigen werking
In de volgende situaties stopt het systeem met werken.
Begrenzingsregeling hybridesysteem
● De Parking Support Brake-functie is uitgeschakeld (gestopt).
● De aanrijding kon worden voorkomen met normaal remmen.
● Het obstakel bevindt zich niet langer in de rijrichting van de auto (onge-
veer 2 - 4 m naar voren).
Remregeling
● De Parking Support Brake-functie is uitgeschakeld (gestopt).
● Er zijn ongeveer 2 seconden verstreken nadat de auto door de remre-
geling tot stilstand is gebracht.
● Het rempedaal werd ingetrapt nadat de auto door de remregeling tot
stilstand is gebracht.
● Het obstakel bevindt zich niet langer in de rijrichting van de auto (onge-
veer 2 - 4 m naar voren).
Werkingsvoorwaarden
PRIUS_OM_OM47F03E_(EE).book Page 397 Thursday, May 6, 2021 12:21 PM

3984-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47F03E_(EE)

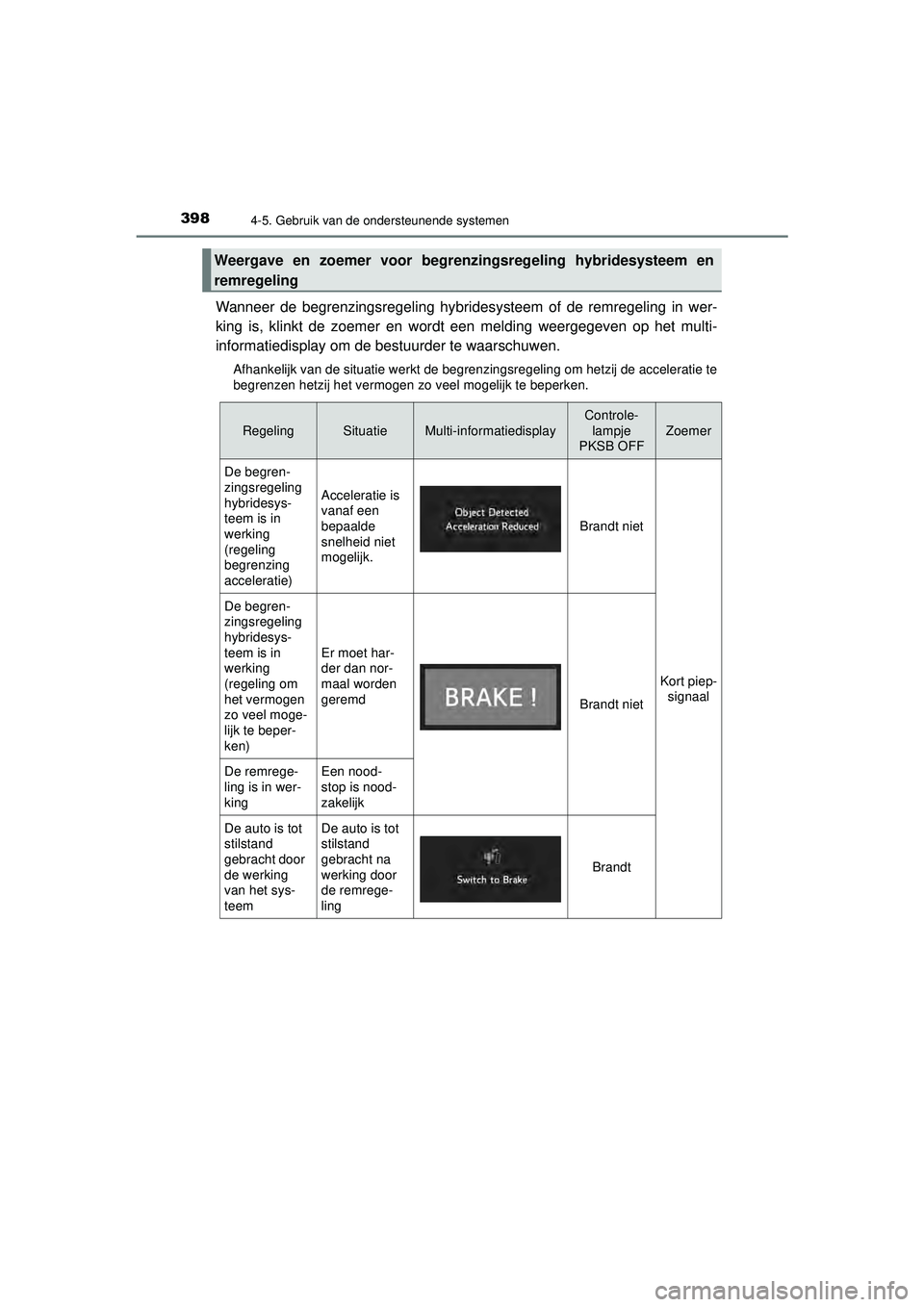

Wanneer de begrenzingsregeling hybridesysteem of de remregeling in wer-
king is, klinkt de zoemer en wordt een melding weergegeven op het multi-
informatiedisplay om de bestuurder te waarschuwen.
Afhankelijk van de situatie werkt de begrenzingsregeling om hetzij de acceleratie te
begrenzen hetzij het vermogen zo veel mogelijk te beperken.
Weergave en zoemer voor begrenzingsregeling hybridesysteem en
remregeling
RegelingSituatieMulti-informatiedisplay
Controle- lampje
PKSB OFF
Zoemer
De begren-
zingsregeling
hybridesys-
teem is in
werking
(regeling
begrenzing
acceleratie)
Acceleratie is
vanaf een
bepaalde
snelheid niet
mogelijk.
Brandt niet
Kort piep-
signaal
De begren-
zingsregeling
hybridesys-
teem is in
werking
(regeling om
het vermogen
zo veel moge-
lijk te beper-
ken)
Er moet har-
der dan nor-
maal worden
geremd
Brandt niet
De remrege-
ling is in wer-
kingEen nood-
stop is nood-
zakelijk
De auto is tot
stilstand
gebracht door
de werking
van het sys-
teemDe auto is tot
stilstand
gebracht na
werking door
de remrege-
ling
Brandt
