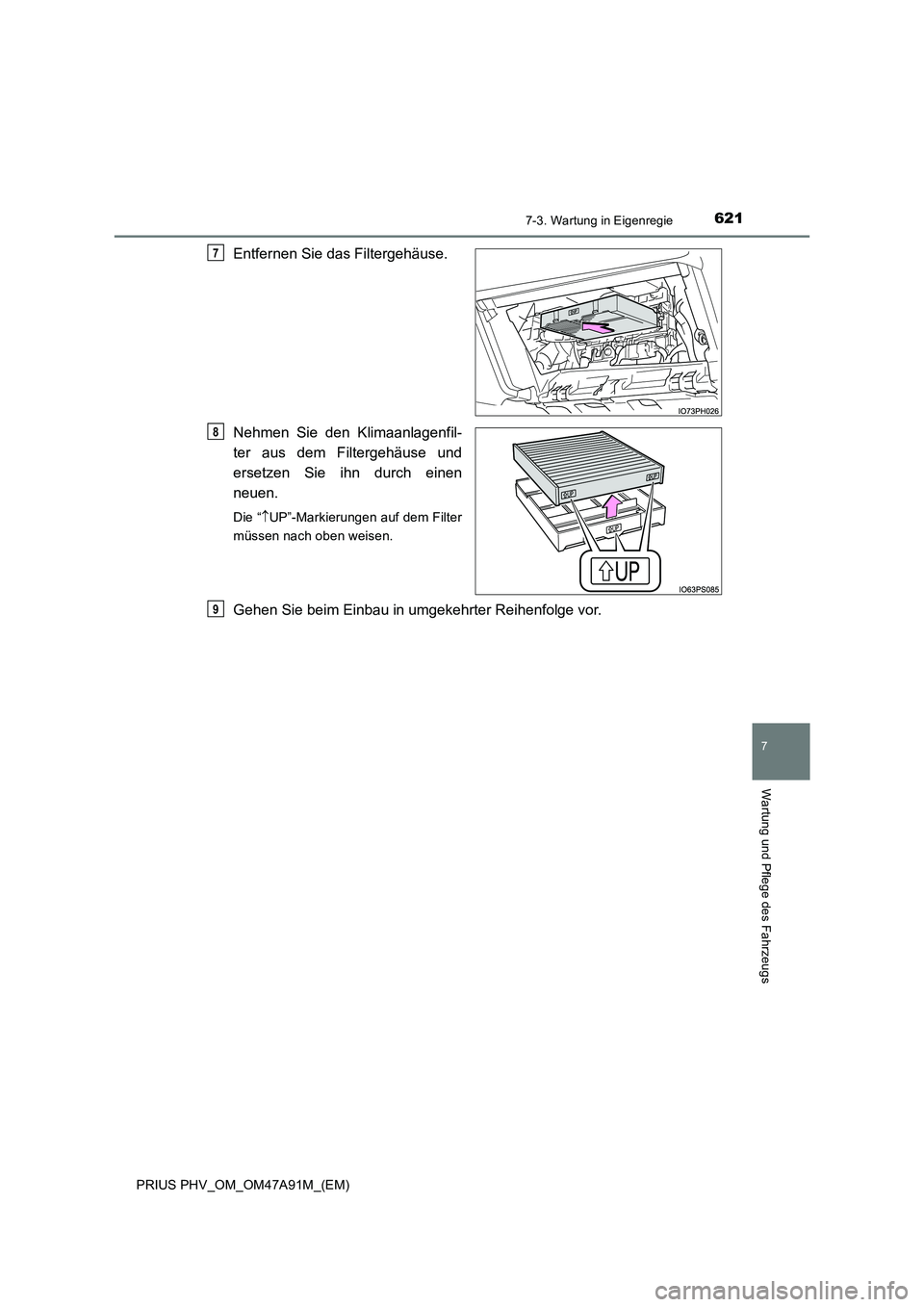

6217-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
7
Wartung und Pflege des Fahrzeugs
Entfernen Sie das Filtergehäuse.
Nehmen Sie den Klimaanlagenfil-
ter aus dem Filtergehäuse und
ersetzen Sie ihn durch einen
neuen.
Die “ UP”-Markierungen auf dem Filter
müssen nach oben weisen.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
7
8
9

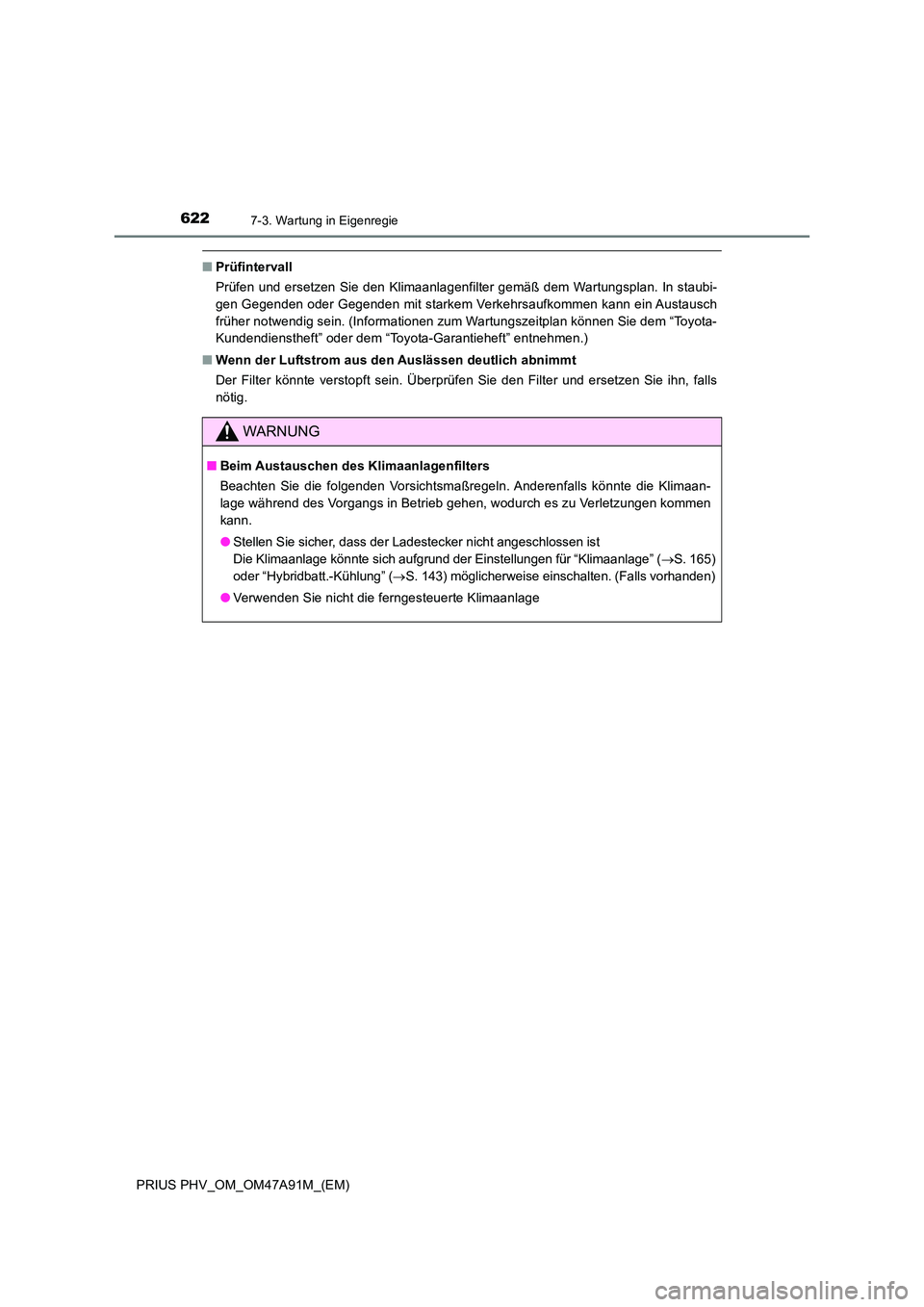

6227-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
■Prüfintervall
Prüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In staubi-
gen Gegenden oder Gegenden mit starkem Verkehrsaufkommen kann ein Austausch
früher notwendig sein. (Informationen zum Wartungszeitplan können Sie dem “Toyota-
Kundendienstheft” oder dem “Toyota-Garantieheft” entnehmen.)
■ Wenn der Luftstrom aus den Auslässen deutlich abnimmt
Der Filter könnte verstopft sein. Überprüfen Sie den Filter und ersetzen Sie ihn, falls
nötig.
WARNUNG
■ Beim Austauschen des Klimaanlagenfilters
Beachten Sie die folgenden Vorsichtsmaßregeln. Anderenfalls könnte die Klimaan-
lage während des Vorgangs in Betrieb gehen, wodurch es zu Verletzungen kommen
kann.
● Stellen Sie sicher, dass der Ladestecker nicht angeschlossen ist
Die Klimaanlage könnte sich aufgrund der Einstellungen für “Klimaanlage” ( S. 165)
oder “Hybridbatt.-Kühlung” ( S. 143) möglicherweise einschalten. (Falls vorhanden)
● Verwenden Sie nicht die ferngesteuerte Klimaanlage

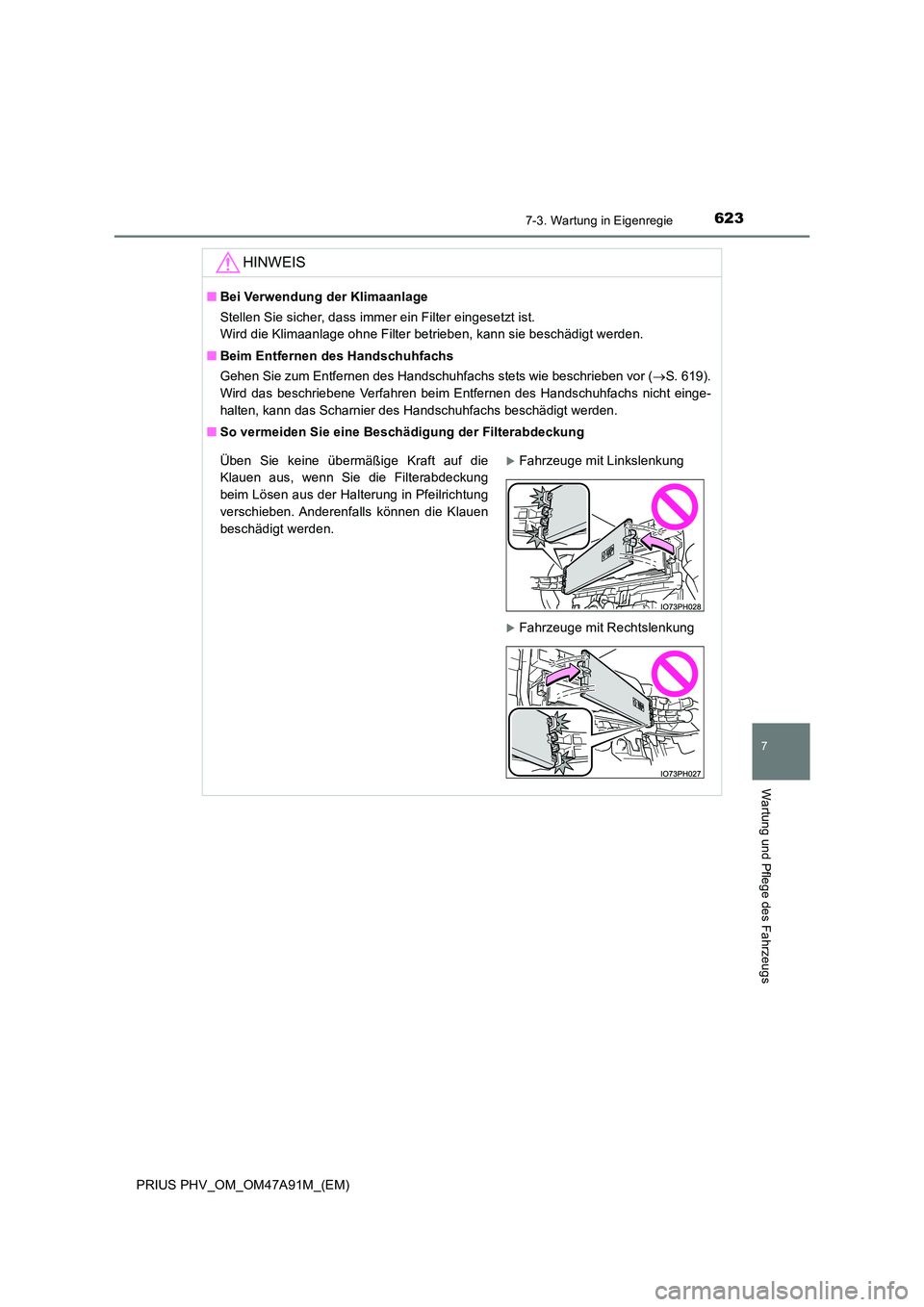

6237-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
7
Wartung und Pflege des Fahrzeugs
HINWEIS
■Bei Verwendung der Klimaanlage
Stellen Sie sicher, dass immer ein Filter eingesetzt ist.
Wird die Klimaanlage ohne Filter betrieben, kann sie beschädigt werden.
■ Beim Entfernen des Handschuhfachs
Gehen Sie zum Entfernen des Handschuhfachs stets wie beschrieben vor ( S. 619).
Wird das beschriebene Verfahren beim Entfernen des Handschuhfachs nicht einge-
halten, kann das Scharnier des Handschuhfachs beschädigt werden.
■ So vermeiden Sie eine Beschädigung der Filterabdeckung
Üben Sie keine übermäßige Kraft auf die
Klauen aus, wenn Sie die Filterabdeckung
beim Lösen aus der Halterung in Pfeilrichtung
verschieben. Anderenfalls können die Klauen
beschädigt werden.
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung

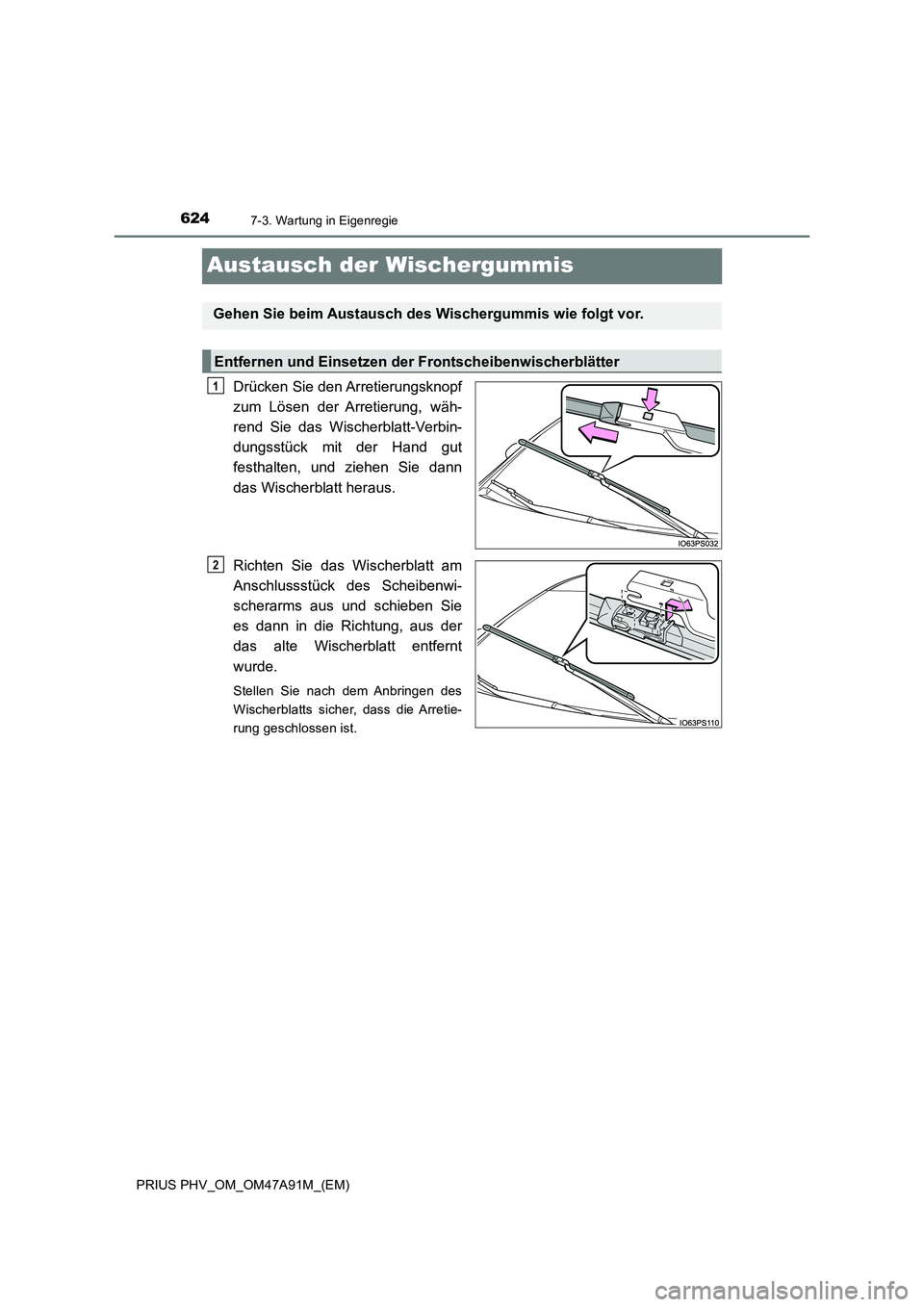

6247-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
Austausch der Wischergummis
Drücken Sie den Arretierungsknopf
zum Lösen der Arretierung, wäh-
rend Sie das Wischerblatt-Verbin-
dungsstück mit der Hand gut
festhalten, und ziehen Sie dann
das Wischerblatt heraus.
Richten Sie das Wischerblatt am
Anschlussstück des Scheibenwi-
scherarms aus und schieben Sie
es dann in die Richtung, aus der
das alte Wischerblatt entfernt
wurde.
Stellen Sie nach dem Anbringen des
Wischerblatts sicher, dass die Arretie-
rung geschlossen ist.
Gehen Sie beim Austausch des Wischergummis wie folgt vor.
Entfernen und Einsetzen der Frontscheibenwischerblätter
1
2

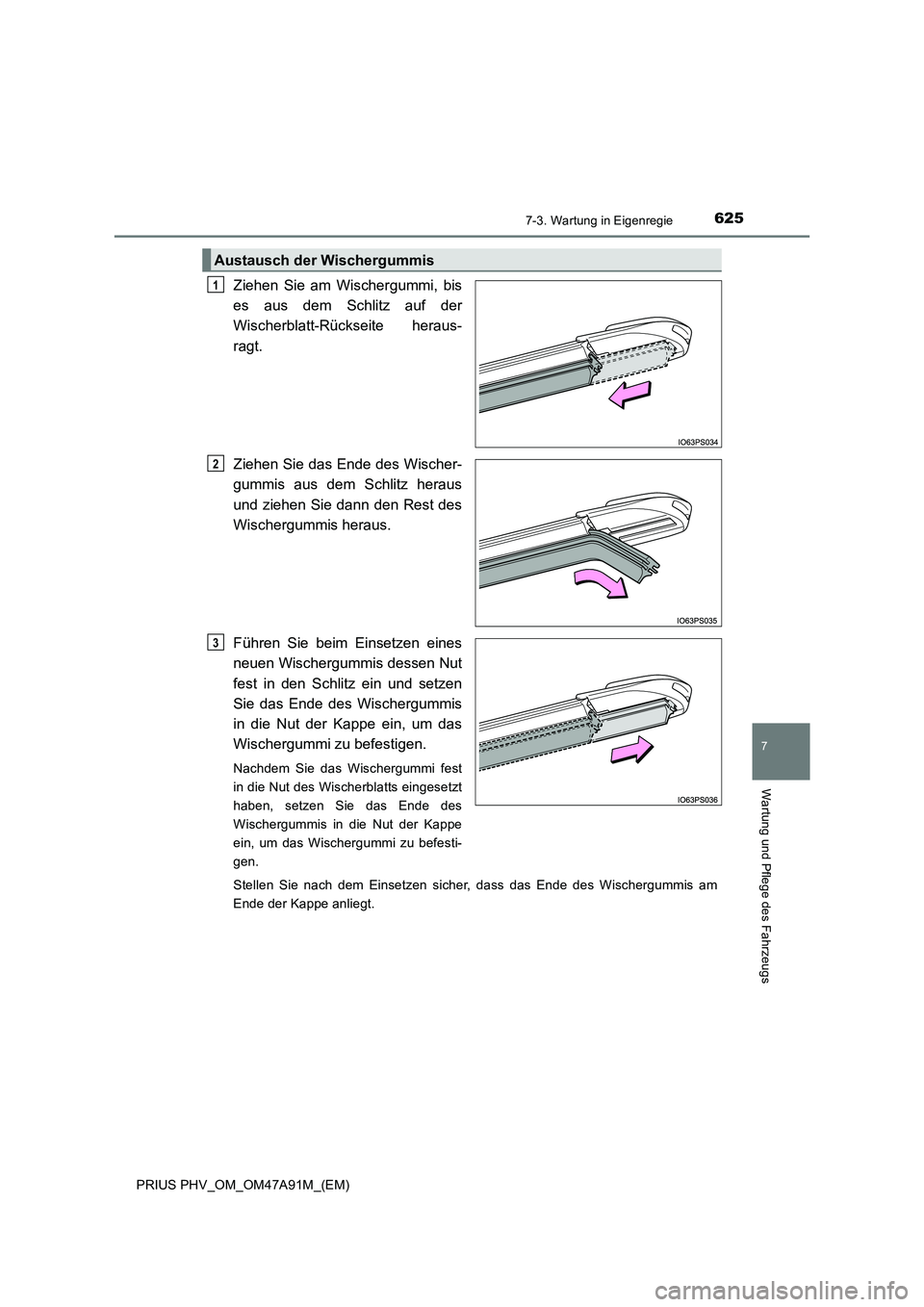

6257-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
7
Wartung und Pflege des Fahrzeugs
Ziehen Sie am Wischergummi, bis
es aus dem Schlitz auf der
Wischerblatt-Rückseite heraus-
ragt.
Ziehen Sie das Ende des Wischer-
gummis aus dem Schlitz heraus
und ziehen Sie dann den Rest des
Wischergummis heraus.
Führen Sie beim Einsetzen eines
neuen Wischergummis dessen Nut
fest in den Schlitz ein und setzen
Sie das Ende des Wischergummis
in die Nut der Kappe ein, um das
Wischergummi zu befestigen.
Nachdem Sie das Wischergummi fest
in die Nut des Wischerblatts eingesetzt
haben, setzen Sie das Ende des
Wischergummis in die Nut der Kappe
ein, um das Wischergummi zu befesti-
gen.
Stellen Sie nach dem Einsetzen sicher, dass das Ende des Wischergummis am
Ende der Kappe anliegt.
Austausch der Wischergummis
1
2
3

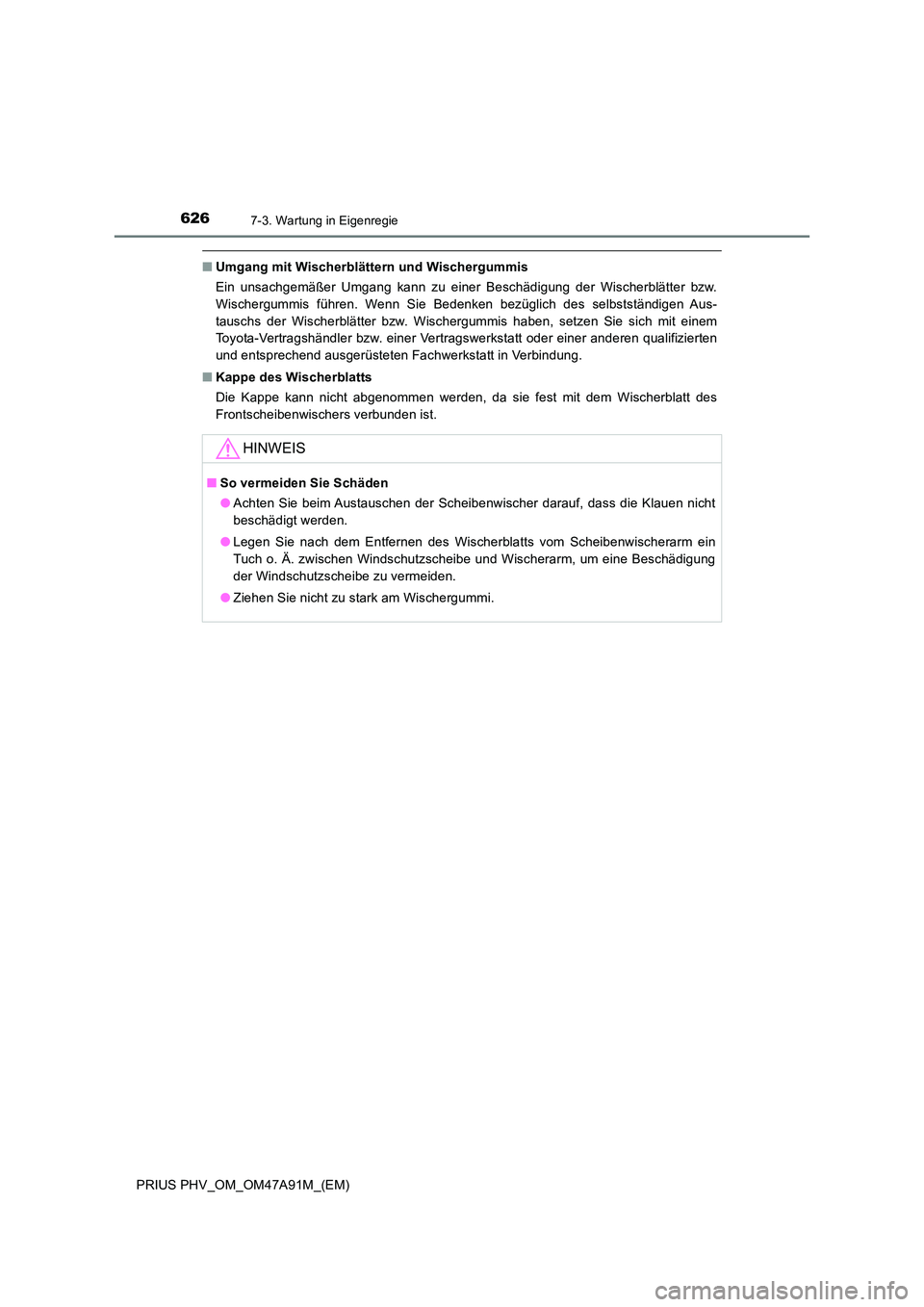

6267-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
■Umgang mit Wischerblättern und Wischergummis
Ein unsachgemäßer Umgang kann zu einer Beschädigung der Wischerblätter bzw.
Wischergummis führen. Wenn Sie Bedenken bezüglich des selbstständigen Aus-
tauschs der Wischerblätter bzw. Wischergummis haben, setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten
und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
■ Kappe des Wischerblatts
Die Kappe kann nicht abgenommen werden, da sie fest mit dem Wischerblatt des
Frontscheibenwischers verbunden ist.
HINWEIS
■ So vermeiden Sie Schäden
● Achten Sie beim Austauschen der Scheibenwischer darauf, dass die Klauen nicht
beschädigt werden.
● Legen Sie nach dem Entfernen des Wischerblatts vom Scheibenwischerarm ein
Tuch o. Ä. zwischen Windschutzscheibe und Wischerarm, um eine Beschädigung
der Windschutzscheibe zu vermeiden.
● Ziehen Sie nicht zu stark am Wischergummi.

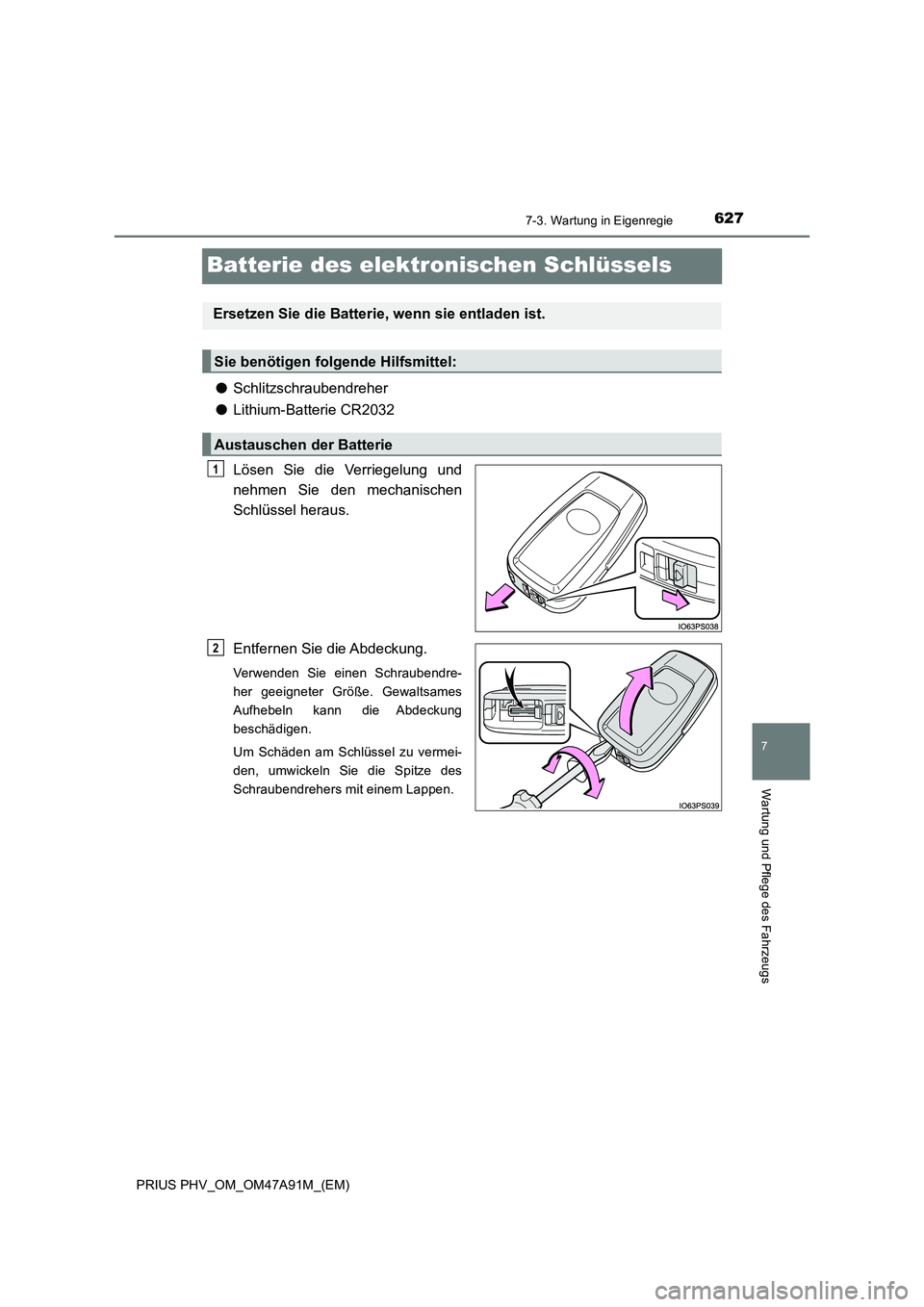

6277-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
7
Wartung und Pflege des Fahrzeugs
Batterie des elektronischen Schlüssels
●Schlitzschraubendreher
●Lithium-Batterie CR2032
Lösen Sie die Verriegelung und
nehmen Sie den mechanischen
Schlüssel heraus.
Entfernen Sie die Abdeckung.
Verwenden Sie einen Schraubendre-
her geeigneter Größe. Gewaltsames
Aufhebeln kann die Abdeckung
beschädigen.
Um Schäden am Schlüssel zu vermei-
den, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
Ersetzen Sie die Batterie, wenn sie entladen ist.
Sie benötigen folgende Hilfsmittel:
Austauschen der Batterie
1
2

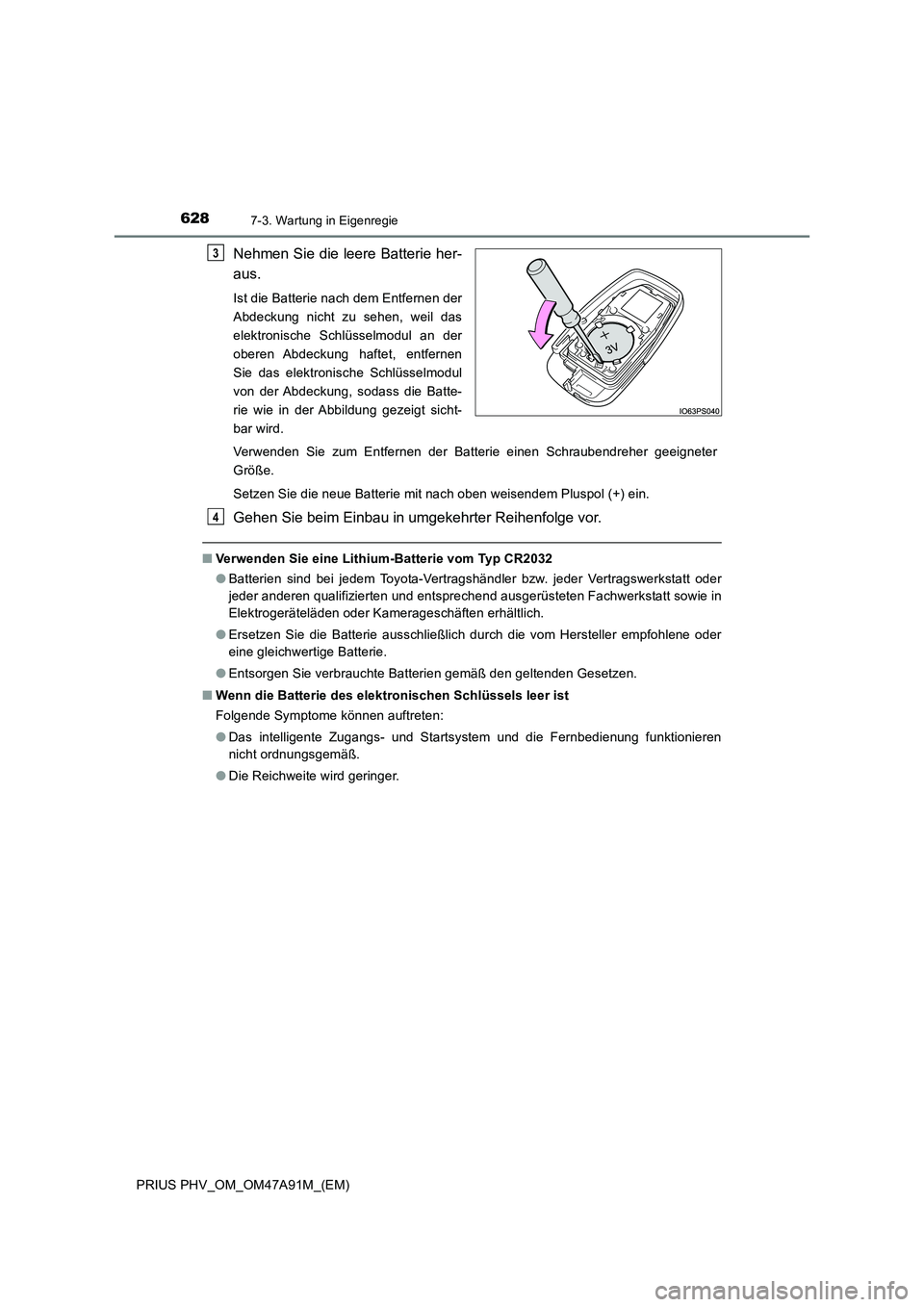

6287-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
Nehmen Sie die leere Batterie her-
aus.
Ist die Batterie nach dem Entfernen der
Abdeckung nicht zu sehen, weil das
elektronische Schlüsselmodul an der
oberen Abdeckung haftet, entfernen
Sie das elektronische Schlüsselmodul
von der Abdeckung, sodass die Batte-
rie wie in der Abbildung gezeigt sicht-
bar wird.
Verwenden Sie zum Entfernen der Batterie einen Schraubendreher geeigneter
Größe.
Setzen Sie die neue Batterie mit nach oben weisendem Pluspol (+) ein.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
■Verwenden Sie eine Lithium-Batterie vom Typ CR2032
●Batterien sind bei jedem Toyota-Vertragshändler bzw. jeder Vertragswerkstatt oder
jeder anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt sowie in
Elektrogeräteläden oder Kamerageschäften erhältlich.
●Ersetzen Sie die Batterie ausschließlich durch die vom Hersteller empfohlene oder
eine gleichwertige Batterie.
●Entsorgen Sie verbrauchte Batterien gemäß den geltenden Gesetzen.
■Wenn die Batterie des elektronischen Schlüssels leer ist
Folgende Symptome können auftreten:
●Das intelligente Zugangs- und Startsystem und die Fernbedienung funktionieren
nicht ordnungsgemäß.
●Die Reichweite wird geringer.
3
4

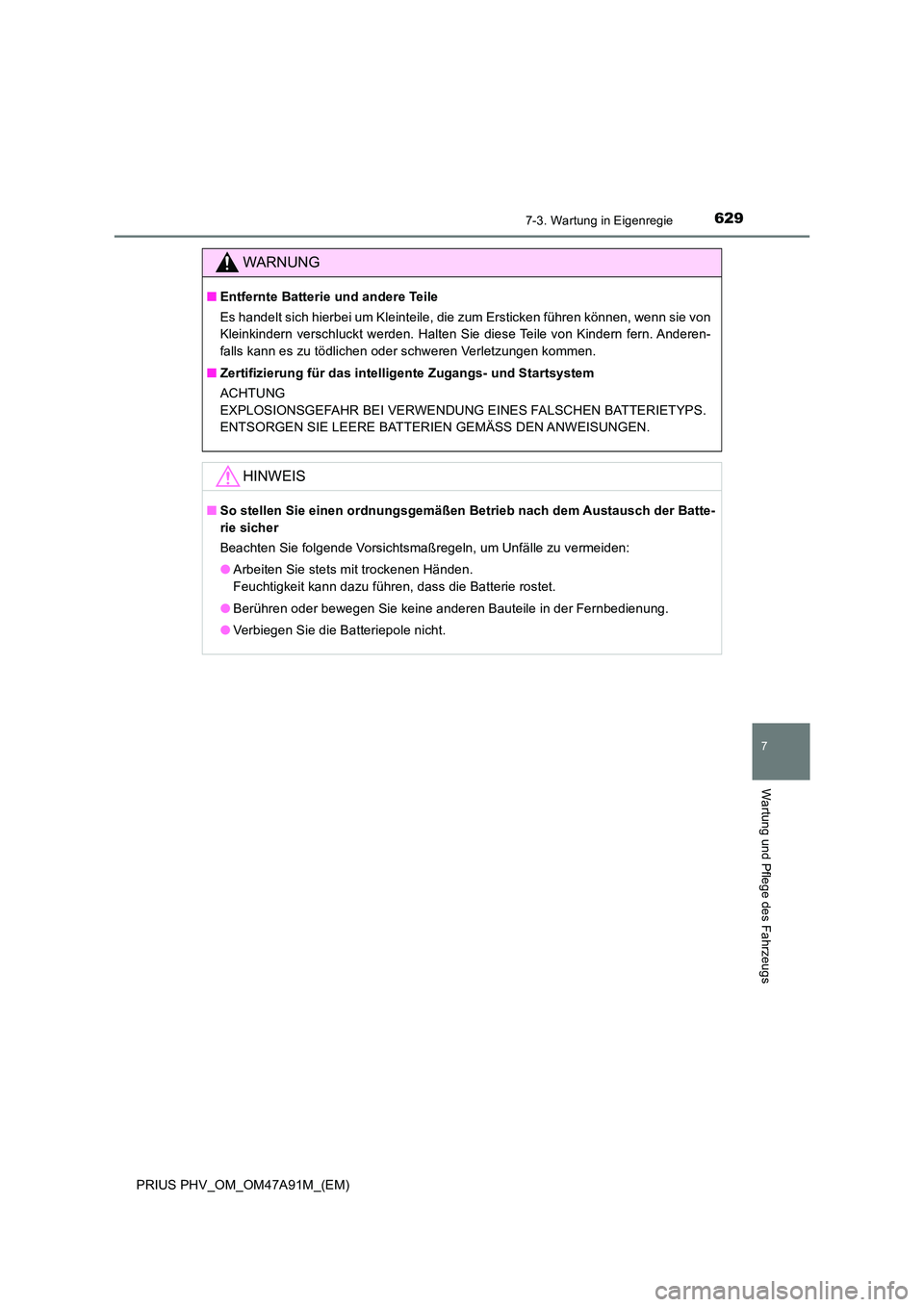

6297-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
7
Wartung und Pflege des Fahrzeugs
WARNUNG
■Entfernte Batterie und andere Teile
Es handelt sich hierbei um Kleinteile, die zum Ersticken führen können, wenn sie von
Kleinkindern verschluckt werden. Halten Sie diese Teile von Kindern fern. Anderen-
falls kann es zu tödlichen oder schweren Verletzungen kommen.
■ Zertifizierung für das intelligente Zugangs- und Startsystem
ACHTUNG
EXPLOSIONSGEFAHR BEI VERWENDUNG EINES FALSCHEN BATTERIETYPS.
ENTSORGEN SIE LEERE BATTERIEN GEMÄSS DEN ANWEISUNGEN.
HINWEIS
■ So stellen Sie einen ordnungsgemäßen Betrieb nach dem Austausch der Batte-
rie sicher
Beachten Sie folgende Vorsichtsmaßregeln, um Unfälle zu vermeiden:
● Arbeiten Sie stets mit trockenen Händen.
Feuchtigkeit kann dazu führen, dass die Batterie rostet.
● Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
● Verbiegen Sie die Batteriepole nicht.

6307-3. Wartung in Eigenregie
PRIUS PHV_OM_OM47A91M_(EM)
Kontrollieren und Austauschen von Sicherun-
gen
Schalten Sie den Start-Schalter aus.
Stellen Sie sicher, dass der Ladestecker nicht angeschlossen ist. Stellen Sie auch
sicher, dass die ferngesteuerte Klimaanlage während des Verfahrens nicht verwen-
det wird.
Öffnen Sie die Abdeckung des Sicherungskastens.
Sicherungskasten im Motorraum (Typ A)
Heben Sie die Abdeckung an,
während Sie auf die 2 Klauen drü-
cken.
Wenn Sie die Abdeckung schließen,
befestigen Sie auch die 2 Klauen.
Sicherungskasten im Motorraum (Typ B)
Heben Sie die Abdeckung an,
während Sie auf die 3 Klauen drü-
cken.
Wenn Sie die Abdeckung schließen,
befestigen Sie auch die 3 Klauen.
Wenn elektrische Bauteile nicht funktionieren, kann eine Sicherung
durchgebrannt sein. Kontrollieren Sie in diesem Fall die Sicherungen
und ersetzen Sie sie bei Bedarf.
1
2
