TOYOTA PRIUS PLUG-IN HYBRID 2016 Instruksjoner for bruk (in Norwegian)

2403. Instrumentpanel
OM47A89NO
Målerkontrollbrytere
Disse bryterne brukes når du justerer displayposisjonen og lysstyrken til
frontrutedisplayet. (S. 242)
”HUD”-bryter (hovedbryter for frontrutedisplay) ( S. 241)
Display for bilens hastighet
Hybridsystemindikator (S. 211)
Innholdet som vises på hybridsystemindikatoren varierer i EV-modus og
HV-modus.
EV-kjørerekkevidde
Indikerer anslått lengde som kan kjøres med gjenværende nivå i hybridbat-
teriet.
( S. 101)
Hvis klimaanlegget er i drift, vises kjørerekkevidde med klimaanlegget på.
EV-kjørerekkevidden kan reduseres også når bilen ikke kjøres, fordi syste-
met bruker strøm.
Innsatt display (S. 243)
Dette displayet setter inn informasjon fra hvert kjørestøttesystem i henhold
til kjøreforholdene.
1
2
3
4
5
6
OM47A89NO.book Page 240 Friday, January 13, 2017 12:31 PM

2413. Instrumentpanel
3
Instrumentpanel
OM47A89NO
”HUD”-bryteren kan brukes til å slå frontrutedisplayet av og på, eller
skifte displayelementene.
nNår frontrutedisplayet er av
Når du trykker på ”HUD”-bryte-
ren, slår du på frontrutedis-
playet og starter visningen.
Indikatorlampen på ”HUD”-bry-
teren tennes.
Displayposisjonen og justerings-
skjermbilde for lysstyrke vises
automatisk i multiinformasjons-
displayet. (S. 242)
n
Når frontrutedisplayet er på
Du kan veksle mellom displayene ved å trykke på ”HUD”-bryteren.
Display for bilens hastighet
Visning av bilens hastighet/
hybridsystemindikator
*1, 2/
EV-kjørerekkevidde
Se S. 211 for detaljer om hybrid-
systemindikatoren.
Ingen visning (frontrutedis-
playet er av)
Indikatorlampen på ”HUD”-bry-
teren slukkes.
*1: Innholdet som vises på hybrid- systemindikatoren varierer i EV-
modus og HV-modus.
*2: Når det innsatte displayet forhvert kjørestøttesystem vises,
slås hybridsystemindikatoren
midlertidig av.
”HUD”-bryter (hovedbryter for frontrutedisplay)
1
2
3
OM47A89NO.book Page 241 Friday, January 13, 2017 12:31 PM

2423. Instrumentpanel
OM47A89NO
For å forbedre synligheten i frontrutedisplayet, kan displayposisjonen
og lysstyrken justeres.Vise justeringsskjermbildet i multiinformasjonsdisplayet.
Når frontrutedisplayet er på:
Velg i skjermbildet i multiinformasjonsdisplayet, og
trykk deretter på . ( S. 232)
Når frontrutedisplayet er av:
Når du trykker på ”HUD”-bryteren, vises justeringsskjermbildet for
frontrutedisplayet automatisk.
*1
Hvis en justering ikke utføres i løpet av ca. seks sekunder*2, går multiinfor-
masjonsdisplayet automatisk tilbake til forrige skjermbilde.
Justere displayposisjonen og lysstyrken ved å bruke målerkontroll-
bryterne.
Når du trykker på eller ,
endres posisjonen til frontrutedis-
playet.
Når du trykker på eller ,
endres lysstyrken til frontrutedis-
playet.
Når du trykker på , går multiin-
formasjonsdisplayet tilbake til for-
rige skjermbilde.
*1: Denne funksjonen kan slås av. ( S. 235)
*2: Justeringsskjermbilde kan plutselig lukkes hvis det forstyrres av en varsel-
melding vist på displayet.
Displayposisjon and justering av lysstyrke
1
2
OM47A89NO.book Page 242 Friday, January 13, 2017 12:31 PM

2433. Instrumentpanel
3
Instrumentpanel
OM47A89NOn
Innsatte displayer i kjørestøttesystemene
Innsatte displayer er koblet til br
uken av følgende systemer, og bru-
kes for å vise noe av informasjonen vist i multiinformasjonsdis-
playet i frontrutedisplayet.
*: Utstyrsavhengig
n
Innsatt display for hovedvarsellampe
Når hovedvarsellampen (S. 613)
lyser eller blinker, vises et innsatt
display i frontrutedisplayet for å in-
formere føreren.
Når hovedvarsellampen lyser
eller blinker, må du sjekke mel-
dingen som vises i multiinforma-
sjonsdisplayet og utføre den
tilhørende feilsøkingsprosedy-
ren. ( S. 618)
Innsatt display
SystemVist informasjon
PCS (Pre-Crash Safety System)
( S. 345)Pre-Crash-varsel
LDA (Lane Departure Alert med styrekon-
troll) ( S. 359)
LDA-display (Lane Departure
Alert)
Varsel for at hendene ikke er
på rattet
Svingvarsel
Dynamisk radarcruisekontroll med topp-
hastighetsområde ( S. 374)Avstandsvarsling
RSA (Road Sign Assist) (veiskiltassistent)
( S. 369)Veiskilt, tilleggsinformasjon osv.
Intelligent klaringssonar* (S. 418)Driftsdisplay (symboldisplay)
OM47A89NO.book Page 243 Friday, January 13, 2017 12:31 PM

2443. Instrumentpanel
OM47A89NO
nAktivere/deaktivere frontrutedisplayet
Når frontrutedisplayet slås av med ”HUD”-bryteren, vises det ikke før ”HUD”-
bryteren brukes til å slå på frontrutedisplayet igjen. (Bruk av frontrutedisplayet
er ikke koblet med tenningsbryteren.)
n Lysstyrke for displayet
lLysstyrken til frontrutedisplayet justeres automatisk i henhold til driftsstatu-
sen til frontlysene (av/på) og hvor lyse omgivelsene er.
l Når lysstyrken til frontrutedisplayet er justert til et visst nivå eller høyere,
dimmer displayet automatisk når bilen stopper. Når bilen starter opp og has-
tigheten når ca. 5 km/t eller mer, går displayet automatisk tilbake til tidligere
lysstyrke.
n Display for bilens hastighet
I svære kalde omgivelser, kan visningen til speedometeret og bilens hastighet
i frontrutedisplayet være litt annerledes.
n Frontrutedisplay
Frontrutedisplayet kan se mørk ut og være vanskelig å lese gjennom solbril-
ler, spesielt polariserte solbriller.
n Når 12-voltsbatteriet kobles fra
De tilpassede innstillingene for frontrutedisplayet tilbakestilles.
OM47A89NO.book Page 244 Friday, January 13, 2017 12:31 PM

2453. Instrumentpanel
3
Instrumentpanel
OM47A89NO
ADVARSEL
n Før du tar i bruk frontrutedisplayet
l Kontroller at plasseringen og lysstyrken til frontrutedisplayet ikke påvirker
kjøringen. Feiljustering av det projiserte bildet eller lysstyrken kan blokkere
førerens sikt og føre til en ulykke som kan forårsake alvorlige personska-
der.
l Unngå å se på frontrutedisplayet konstant under kjøring. Det kan føre til at
du ikke ser fotgjengere, gjenstander på veien e.l. foran bilen.
OBS
n Forhindre skader på komponentene
lIkke plasser drikke i nærheten av pro-
sjektøren for frontrutedisplayet. Hvis det
kommer fukt på prosjektøren, kan det
føre til elektriske feil.
l Ikke plasser noe oppå eller lim klistre-
merker på prosjektøren for frontrutedis-
playet.
Det kan forstyrre projiseringen av fron-
trutedisplayet.
l Ikke ta på innsiden av eller stikk skarpe
gjenstander inn i prosjektøren for fron-
trutedisplayet.
Det kan føre til mekanisk svikt.Prosjektør for
display
OM47A89NO.book Page 245 Friday, January 13, 2017 12:31 PM

2463. Instrumentpanel
OM47A89NO
Skjerm for energimonitor/-forbruk
uMultiinformasjonsdisplay
S. 205
uAudiosystemskjermbilde
Viser skjermbildet for energimonitor, reiseinformasjon eller tidligere
oppføringer.
Trykk på -knappen.
Velg ”Energimonitor”, ”Reiseinfo rmasjon” eller ”Tidligere oppfø-
ringer”.
Du kan se statusen til bilen i multiinformasjonsdisplayet og i
audiosystemskjermbildet.
1
2
OM47A89NO.book Page 246 Friday, January 13, 2017 12:31 PM

2473. Instrumentpanel
3
Instrumentpanel
OM47A89NOn

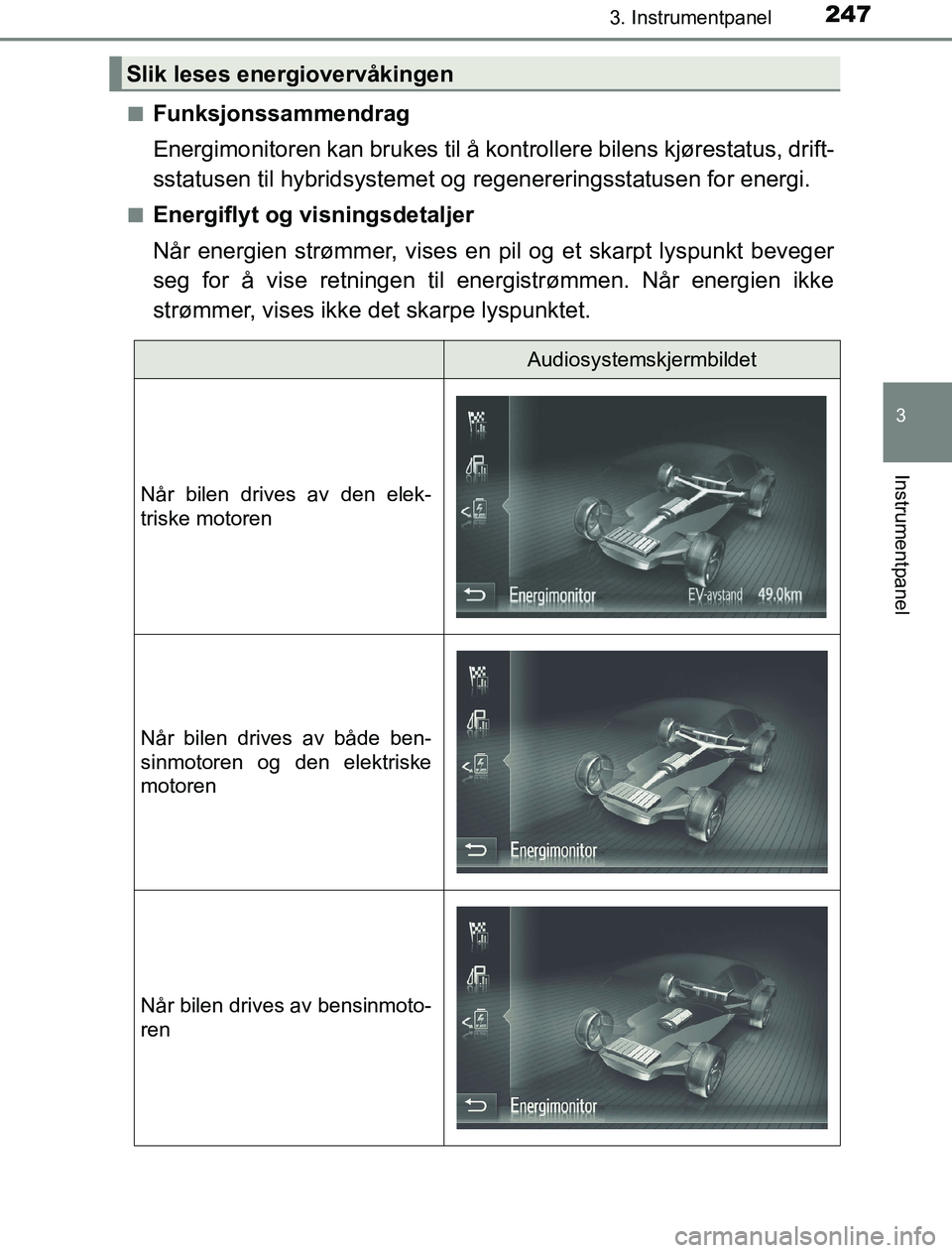

Funksjonssammendrag
Energimonitoren kan brukes
til å kontrollere bilens kjørestatus, drift-
sstatusen til hybridsystemet og regenereringsstatusen for energi.
nEnergiflyt og visningsdetaljer
Når energien strømmer, vises en pil og et skarpt lyspunkt beveger
seg for å vise retningen til energistrømmen. Når energien ikke
strømmer, vises ikke det skarpe lyspunktet.
Slik leses energiovervåkingen
Audiosystemskjermbildet
Når bilen drives av den elek-
triske motoren
Når bilen drives av både ben-
sinmotoren og den elektriske
motoren
Når bilen drives av bensinmoto-
ren
OM47A89NO.book Page 247 Friday, January 13, 2017 12:31 PM

2483. Instrumentpanel
OM47A89NO

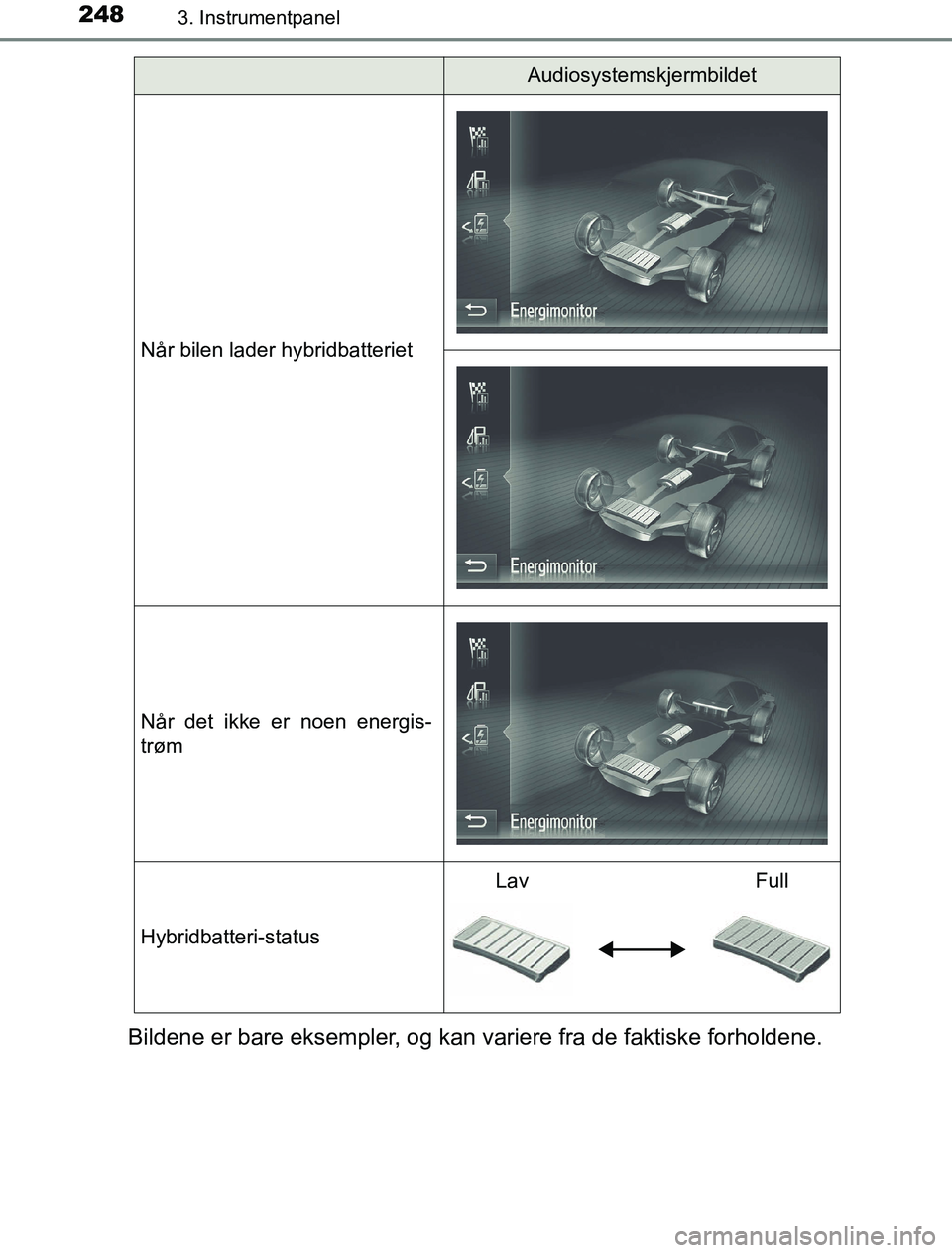

Bildene er bare eksempler, og kan variere fra de faktiske forholdene.
Når bilen lader hybridbatteriet
Når det ikke er noen energis-
trøm
Hybridbatteri-status
LavFull
Audiosystemskjermbildet
OM47A89NO.book Page 248 Friday, January 13, 2017 12:31 PM

2493. Instrumentpanel
3
Instrumentpanel
OM47A89NO

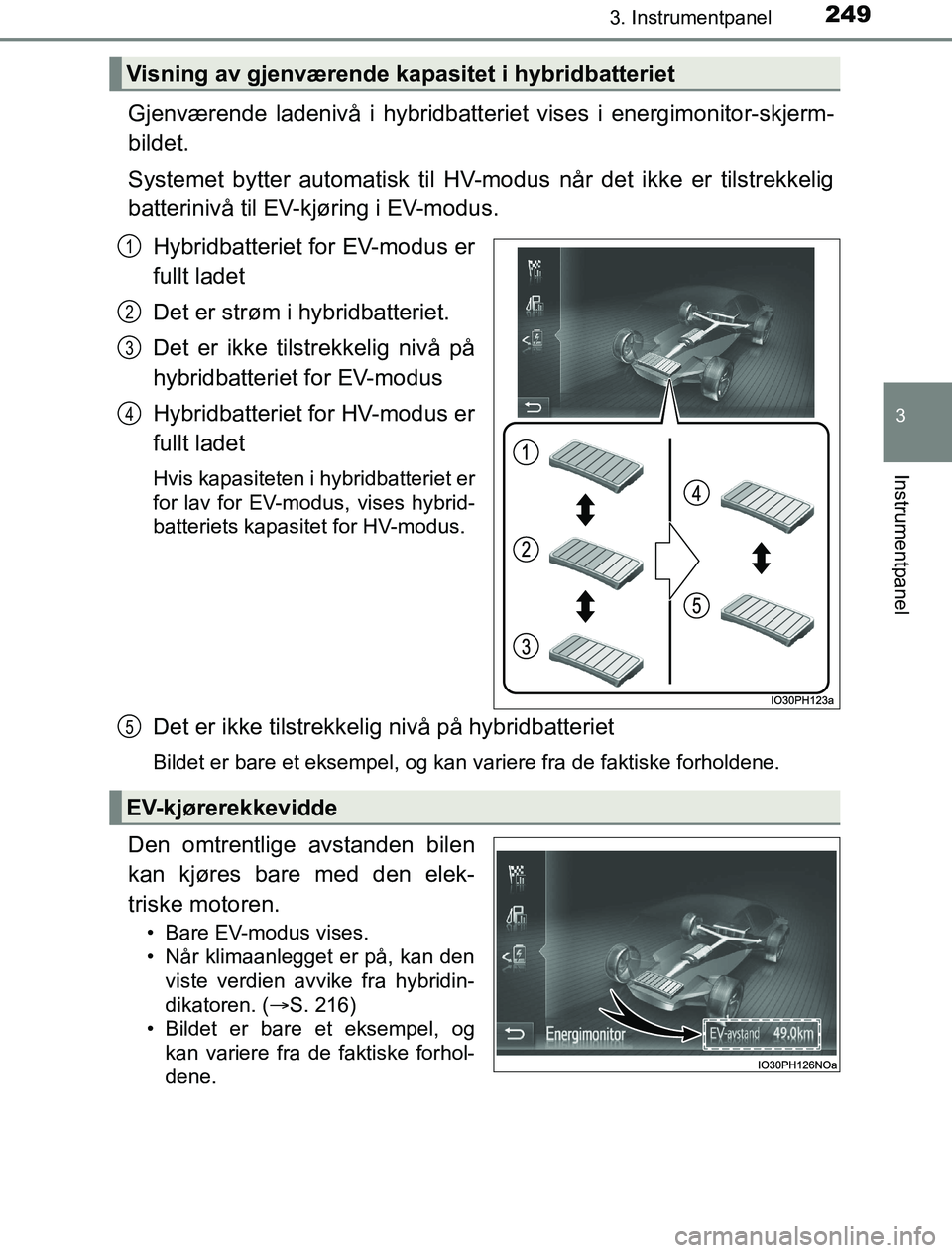

Gjenværende ladenivå i hybridbatteriet vises i energimonitor-skjerm-
bildet.
Systemet bytter automatisk til HV-m odus når det ikke er tilstrekkelig
batterinivå til EV-kjøring i EV-modus.
Hybridbatteriet for EV-modus er
fullt ladet
Det er strøm i hybridbatteriet.
Det er ikke tilstrekkelig nivå på
hybridbatteriet for EV-modus
Hybridbatteriet for HV-modus er
fullt ladet
Hvis kapasiteten i hybridbatteriet er
for lav for EV-modus, vises hybrid-
batteriets kapasitet for HV-modus.
Det er ikke tilstrekkelig nivå på hybridbatteriet
Bildet er bare et eksempel, og kan variere fra de faktiske forholdene.
Den omtrentlige avstanden bilen
kan kjøres bare med den elek-
triske motoren.
• Bare EV-modus vises.
• Når klimaanlegget er på, kan denviste verdien avvike fra hybridin-
dikatoren. ( S. 216)
• Bildet er bare et eksempel, og
kan variere fra de faktiske forhol-
dene.
Visning av gjenværende kapasitet i hybridbatteriet
1
2
3
4
EV-kjørerekkevidde
5
OM47A89NO.book Page 249 Friday, January 13, 2017 12:31 PM
