TOYOTA PRIUS PLUG-IN HYBRID 2016 Instruksjoner for bruk (in Norwegian)

2003. Instrumentpanel
OM47A89NO
*1: Hvis trykkes og holdes inne mens dette valget vises, tilbakestilles infor-masjonen.
*2: Dette valget tilbakestilles hver gang hybridsystemet starter.
*3: Denne verdien vises ikke hvis det ikke er nok strøm til EV-kjøring.
*4: Når klimaanlegget er i bruk, endres ikonvisningen til , og kjørerekke-vidden med klimaanlegget på vises.
*5: EV-kjørerekkevidden kan reduseres også når bilen ikke kjøres, fordi syste-met bruker strøm.

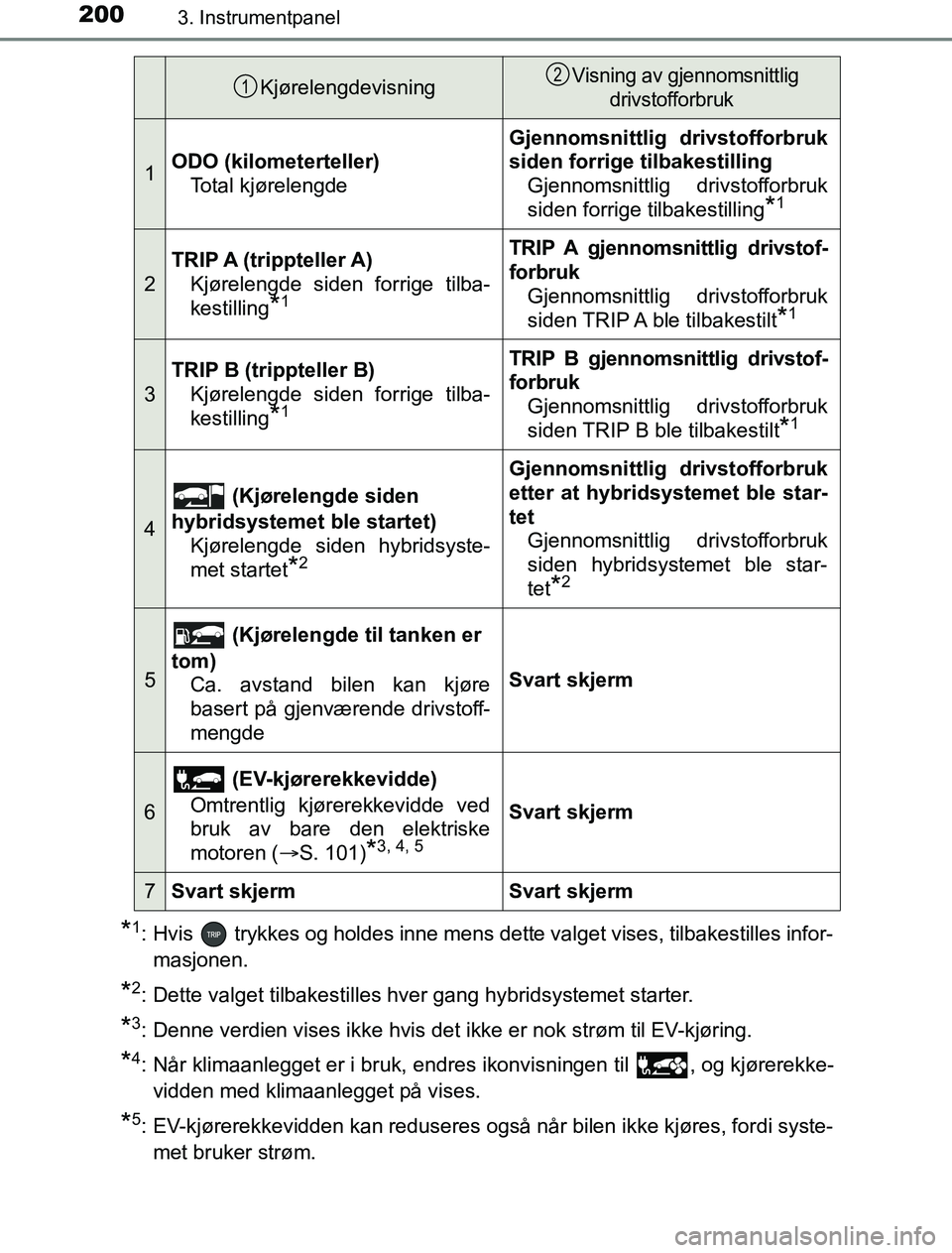

KjørelengdevisningVisning av gjennomsnittlig drivstofforbruk
1ODO (kilometerteller)
Total kjørelengde
Gjennomsnittlig drivstofforbruk
siden forrige tilbakestillingGjennomsnittlig drivstofforbruk
siden forrige tilbakestilling
*1
2
TRIP A (trippteller A)Kjørelengde siden forrige tilba-
kestilling
*1
TRIP A gjennomsnittlig drivstof-
forbrukGjennomsnittlig drivstofforbruk
siden TRIP A ble tilbakestilt
*1
3
TRIP B (trippteller B)Kjørelengde siden forrige tilba-
kestilling
*1
TRIP B gjennomsnittlig drivstof-
forbrukGjennomsnittlig drivstofforbruk
siden TRIP B ble tilbakestilt
*1
4
(Kjørelengde siden
hybridsystemet ble startet) Kjørelengde siden hybridsyste-
met startet
*2
Gjennomsnittlig drivstofforbruk
etter at hybridsystemet ble star-
tetGjennomsnittlig drivstofforbruk
siden hybridsystemet ble star-
tet
*2
5
(Kjørelengde til tanken er
tom) Ca. avstand bilen kan kjøre
basert på gjenværende drivstoff-
mengde
Svart skjerm
6
(EV-kjørerekkevidde)
Omtrentlig kjørerekkevidde ved
bruk av bare den elektriske
motoren ( S. 101)
*3, 4, 5
Svart skjerm
7Svart skjermSvart skjerm
12
OM47A89NO.book Page 200 Friday, January 13, 2017 12:31 PM

2013. Instrumentpanel
3
Instrumentpanel
OM47A89NO

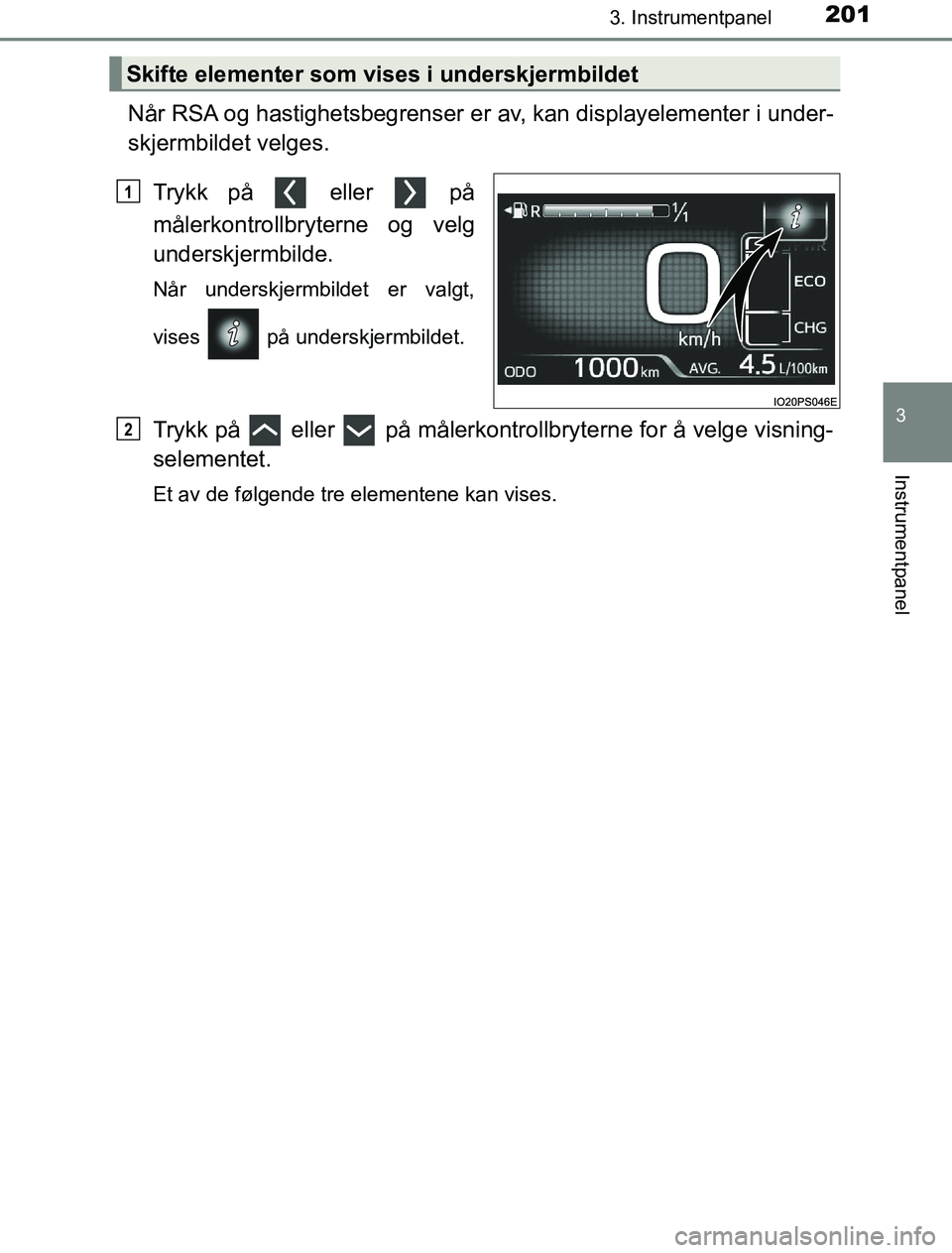

Når RSA og hastighetsbegrenser er av, kan displayelementer i under-
skjermbildet velges.Trykk på eller på
målerkontrollbryterne og velg
underskjermbilde.
Når underskjermbildet er valgt,
vises på underskjermbildet.
Trykk på eller på målerkontrollbryterne for å velge visning-
selementet.
Et av de følgende tre elementene kan vises.
Skifte elementer som vises i underskjermbildet
1
2
OM47A89NO.book Page 201 Friday, January 13, 2017 12:31 PM

2023. Instrumentpanel
OM47A89NO

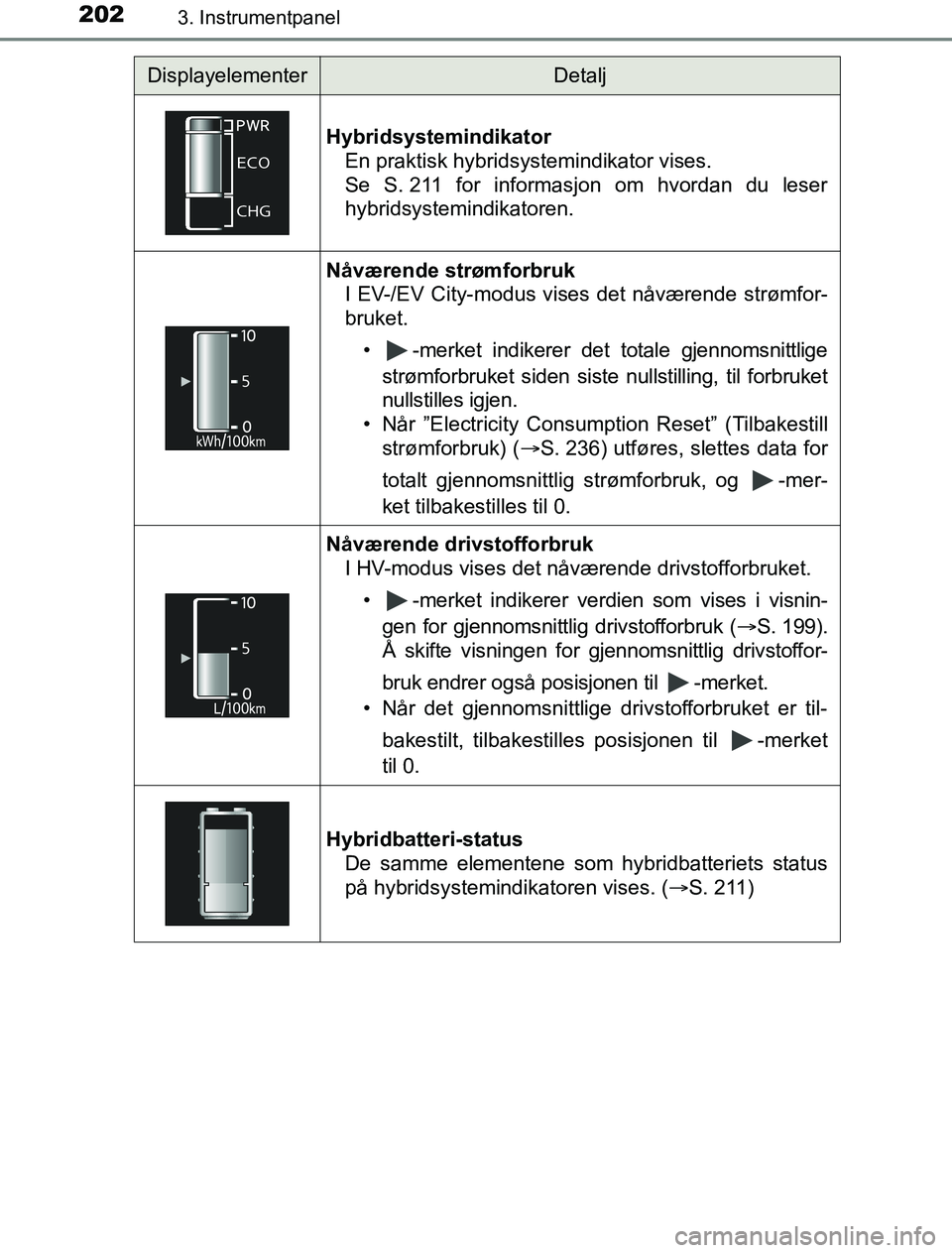

DisplayelementerDetalj
Hybridsystemindikator En praktisk hybridsystemindikator vises.
Se S. 211 for informasjon om hvordan du leser
hybridsystemindikatoren.
Nåværende strømforbrukI EV-/EV City-modus vises det nåværende strømfor-
bruket.
• -merket indikerer det totale gjennomsnittlige
strømforbruket siden siste nullstilling, til forbruket
nullstilles igjen.
• Når ”Electricity Consumption Reset” (Tilbakestill strømforbruk) ( S. 236) utføres, slettes data for
totalt gjennomsnittlig strømforbruk, og -mer-
ket tilbakestilles til 0.
Nåværende drivstofforbruk I HV-modus vises det nåværende drivstofforbruket.
• -merket indikerer verdien som vises i visnin-gen for gjennomsnittlig drivstofforbruk ( S. 199).
Å skifte visningen for gjennomsnittlig drivstoffor-
bruk endrer også posisjonen til -merket.
• Når det gjennomsnittlige drivstofforbruket er til-
bakestilt, tilbakestilles posisjonen til -merket
til 0.
Hybridbatteri-status De samme elementene som hybridbatteriets status
på hybridsystemindikatoren vises. (S. 211)
OM47A89NO.book Page 202 Friday, January 13, 2017 12:31 PM

2033. Instrumentpanel
3
Instrumentpanel
OM47A89NO

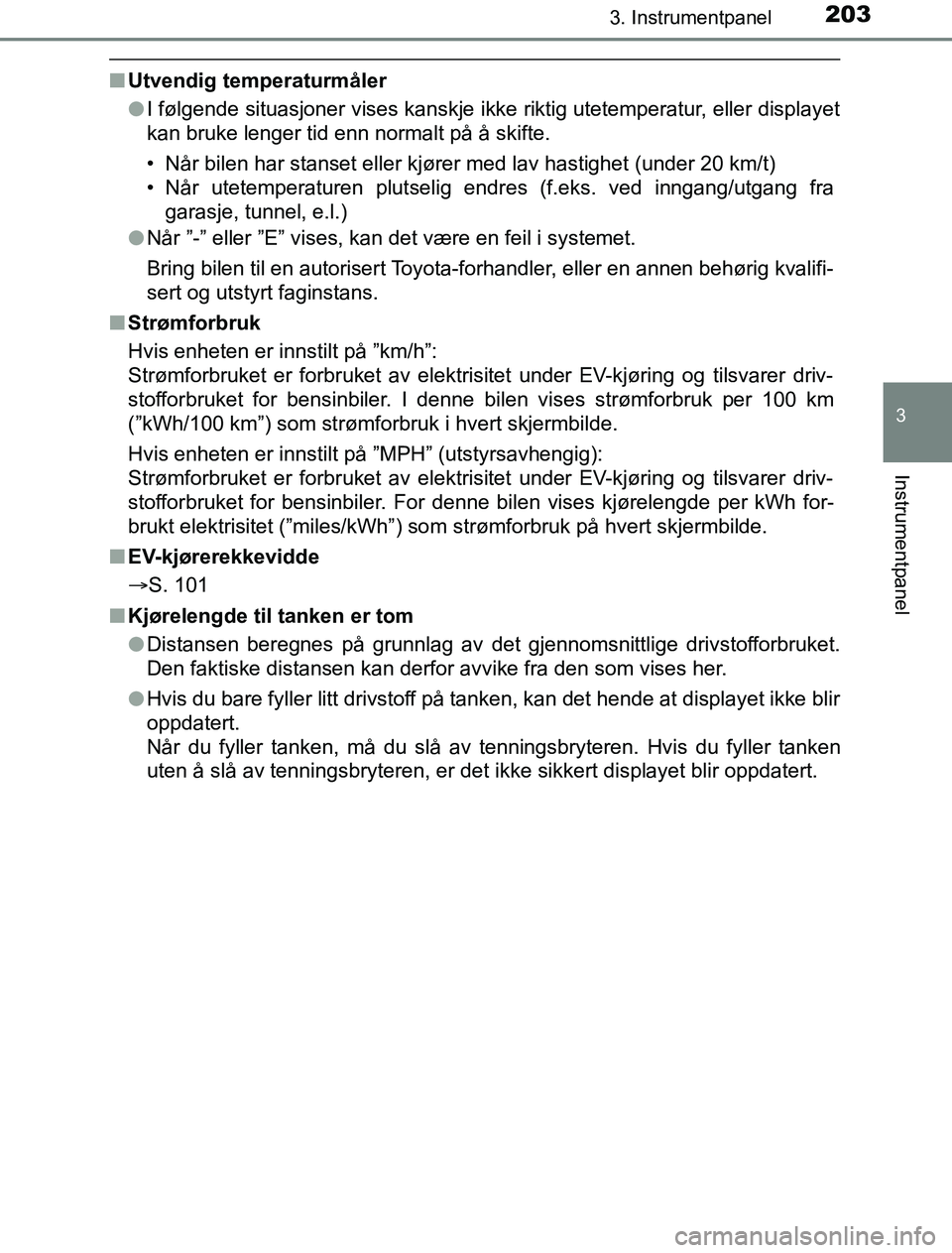

nUtvendig temperaturmåler
lI følgende situasjoner vises kanskje ikke riktig utetemperatur, eller displayet
kan bruke lenger tid enn normalt på å skifte.
• Når bilen har stanset eller kjører med lav hastighet (under 20 km/t)
• Når utetemperaturen plutselig endres (f.eks. ved inngang/utgang fra
garasje, tunnel, e.l.)
l Når ”-” eller ”E” vises, kan det være en feil i systemet.
Bring bilen til en autorisert Toyota-forhandler, eller en annen behørig kvalifi-
sert og utstyrt faginstans.
n Strømforbruk
Hvis enheten er innstilt på ”km/h”:
Strømforbruket er forbruket av elektrisitet under EV-kjøring og tilsvarer driv-
stofforbruket for bensinbiler. I denne bilen vises strømforbruk per 100 km
(”kWh/100 km”) som strømforbruk i hvert skjermbilde.
Hvis enheten er innstilt på ”MPH” (utstyrsavhengig):
Strømforbruket er forbruket av elektrisitet under EV-kjøring og tilsvarer driv-
stofforbruket for bensinbiler. For denne bilen vises kjørelengde per kWh for-
brukt elektrisitet (”miles/kWh”) som strømforbruk på hvert skjermbilde.
n EV-kjørerekkevidde
S. 101
n Kjørelengde til tanken er tom
lDistansen beregnes på grunnlag av det gjennomsnittlige drivstofforbruket.
Den faktiske distansen kan derfor avvike fra den som vises her.
l Hvis du bare fyller litt drivstoff på tanken, kan det hende at displayet ikke blir
oppdatert.
Når du fyller tanken, må du slå av tenningsbryteren. Hvis du fyller tanken
uten å slå av tenningsbryteren, er det ikke sikkert displayet blir oppdatert.
OM47A89NO.book Page 203 Friday, January 13, 2017 12:31 PM

2043. Instrumentpanel
OM47A89NOn

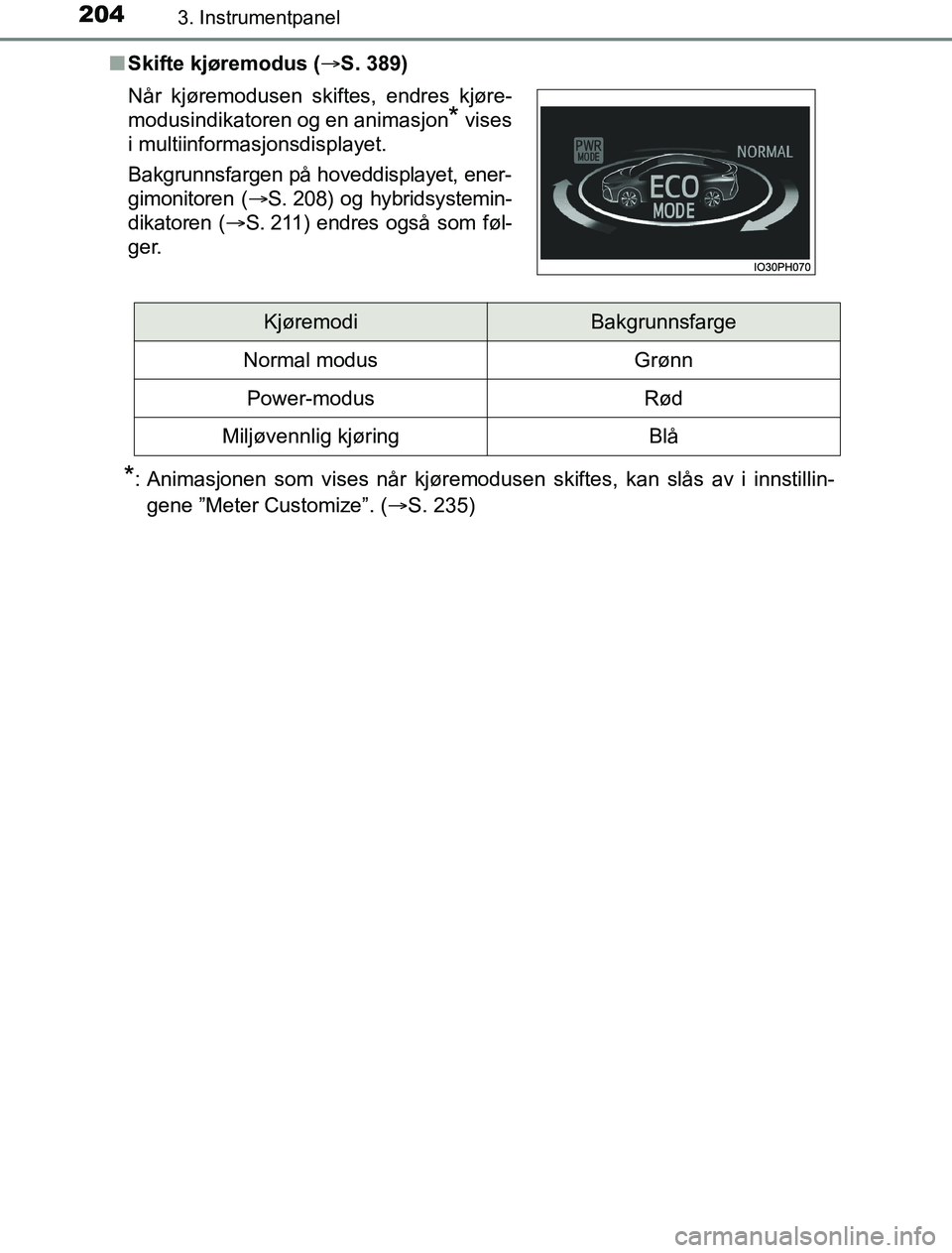

Skifte kjøremodus (S. 389)
*: Animasjonen som vises når kjøremodusen skiftes, kan slås av i innstillin-
gene ”Meter Customize”. ( S. 235)
Når kjøremodusen skiftes, endres kjøre-
modusindikatoren og en animasjon
* vises
i multiinformasjonsdisplayet.
Bakgrunnsfargen på hoveddisplayet, ener-
gimonitoren ( S. 208) og hybridsystemin-
dikatoren ( S. 211) endres også som føl-
g e r.
KjøremodiBakgrunnsfarge
Normal modus Grønn
Power-modusRød
Miljøvennlig kjøringBlå
OM47A89NO.book Page 204 Friday, January 13, 2017 12:31 PM

2053. Instrumentpanel
OM47A89NO
3
Instrumentpanel

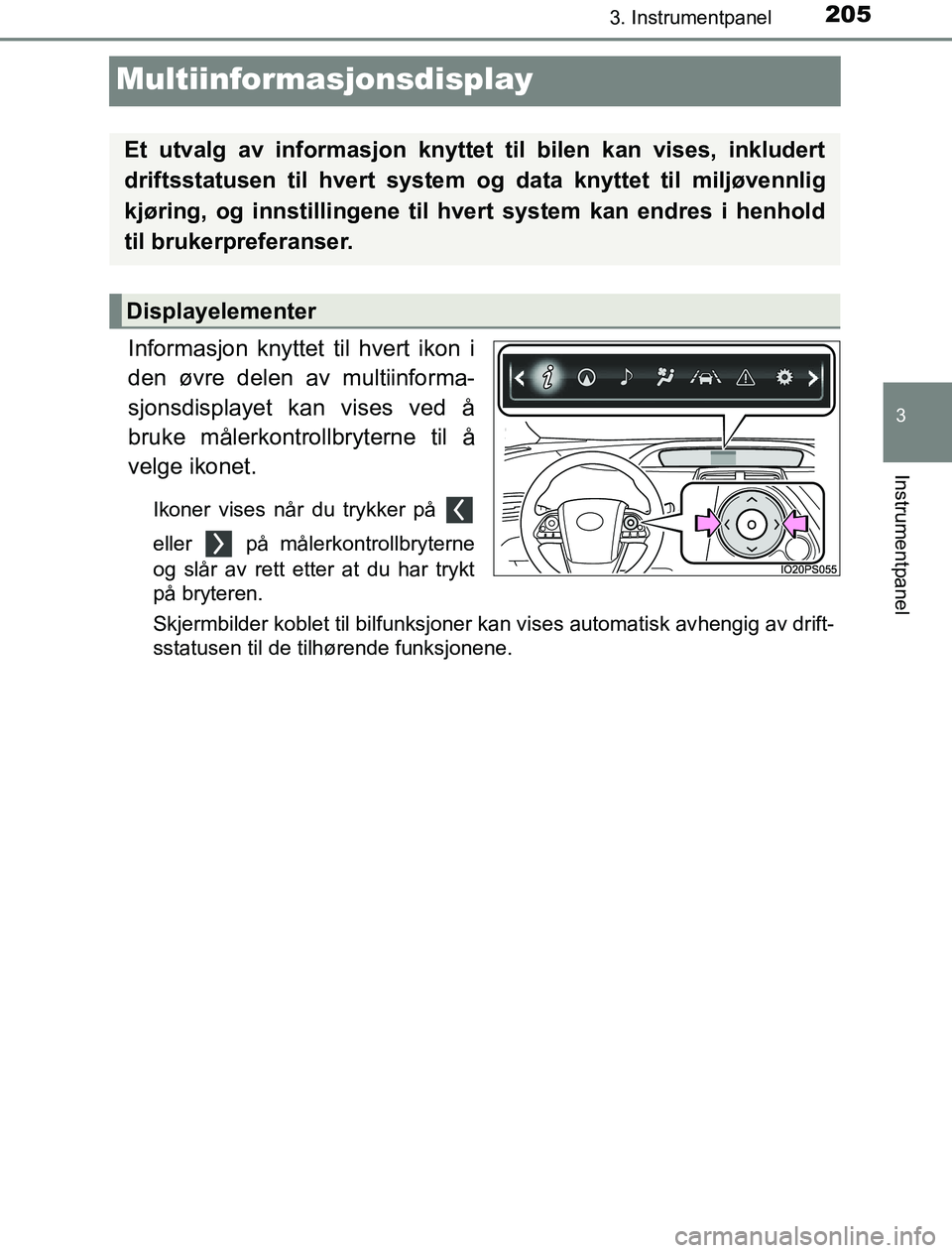

Multiinformasjonsdisplay
Informasjon knyttet til hvert ikon i
den øvre delen av multiinforma-
sjonsdisplayet kan vises ved å
bruke målerkontrollbryterne til å
velge ikonet.
Ikoner vises når du trykker på
eller på målerkontrollbryterne
og slår av rett etter at du har trykt
på bryteren.
Skjermbilder koblet til bilfunksjoner kan vises automatisk avhengig av drift-
sstatusen til de tilhørende funksjonene.
Et utvalg av informasjon knyttet til bilen kan vises, inkludert
driftsstatusen til hvert system og data knyttet til miljøvennlig
kjøring, og innstillingene til hvert system kan endres i henhold
til brukerpreferanser.
Displayelementer
OM47A89NO.book Page 205 Friday, January 13, 2017 12:31 PM

2063. Instrumentpanel
OM47A89NO
*: Når det er en varselmelding som kan vises, skifter fargen på til oran-sje.

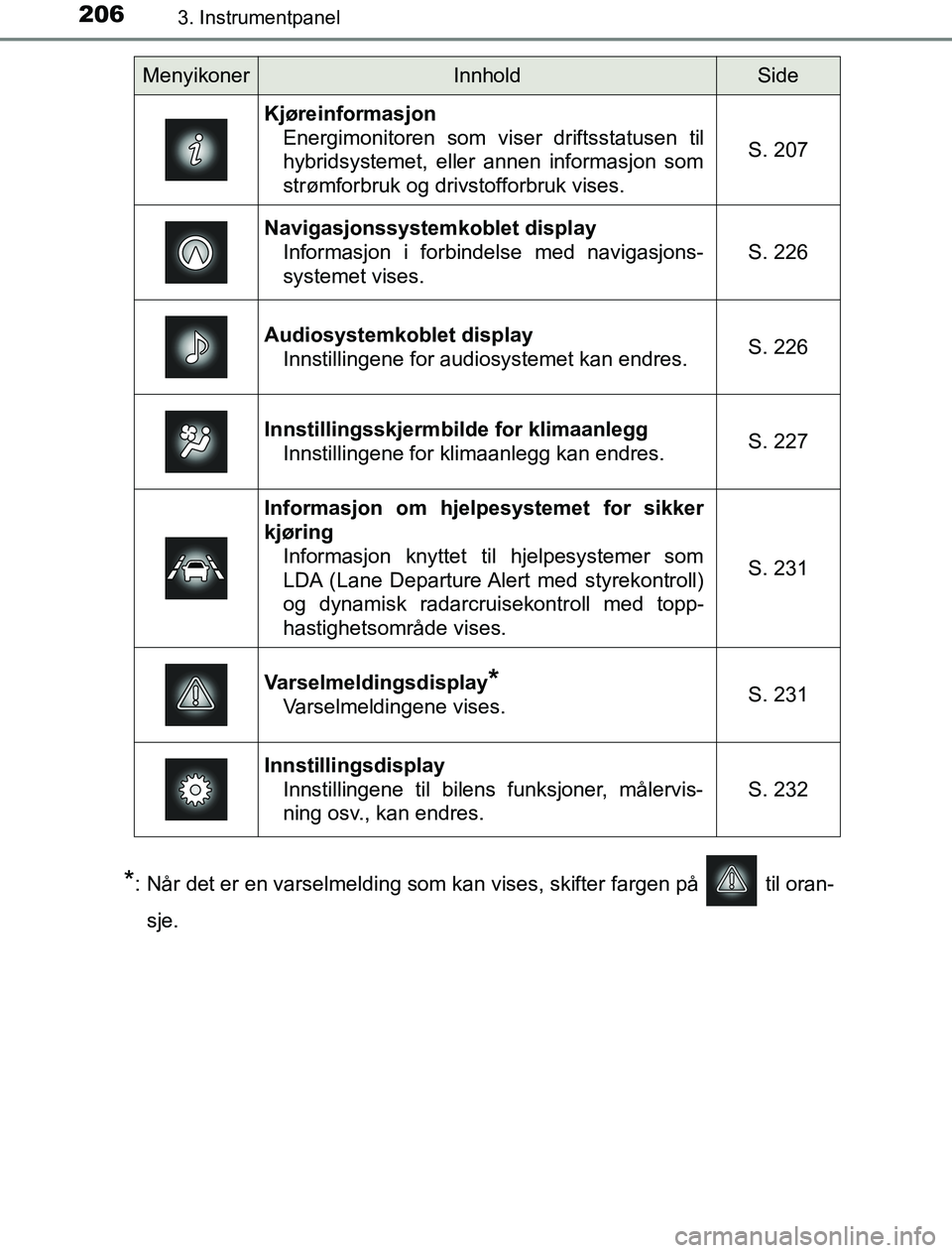

MenyikonerInnholdSide
Kjøreinformasjon Energimonitoren som viser driftsstatusen til
hybridsystemet, eller annen informasjon som
strømforbruk og drivstofforbruk vises. S. 207
Navigasjonssystemkoblet display Informasjon i forbindelse med navigasjons-
systemet vises. S. 226
Audiosystemkoblet display
Innstillingene for audiosystemet kan endres.S. 226
Innstillingsskjermbilde for klimaanleggInnstillingene for klimaanlegg kan endres.S. 227
Informasjon om hjelpesystemet for sikker
kjøring
Informasjon knyttet til hjelpesystemer som
LDA (Lane Departure Alert med styrekontroll)
og dynamisk radarcruisekontroll med topp-
hastighetsområde vises.
S. 231
Varselmeldingsdisplay*
Varselmeldingene vises.S. 231
InnstillingsdisplayInnstillingene til bilens funksjoner, målervis-
ning osv., kan endres.
S. 232
OM47A89NO.book Page 206 Friday, January 13, 2017 12:31 PM

2073. Instrumentpanel
3
Instrumentpanel
OM47A89NO

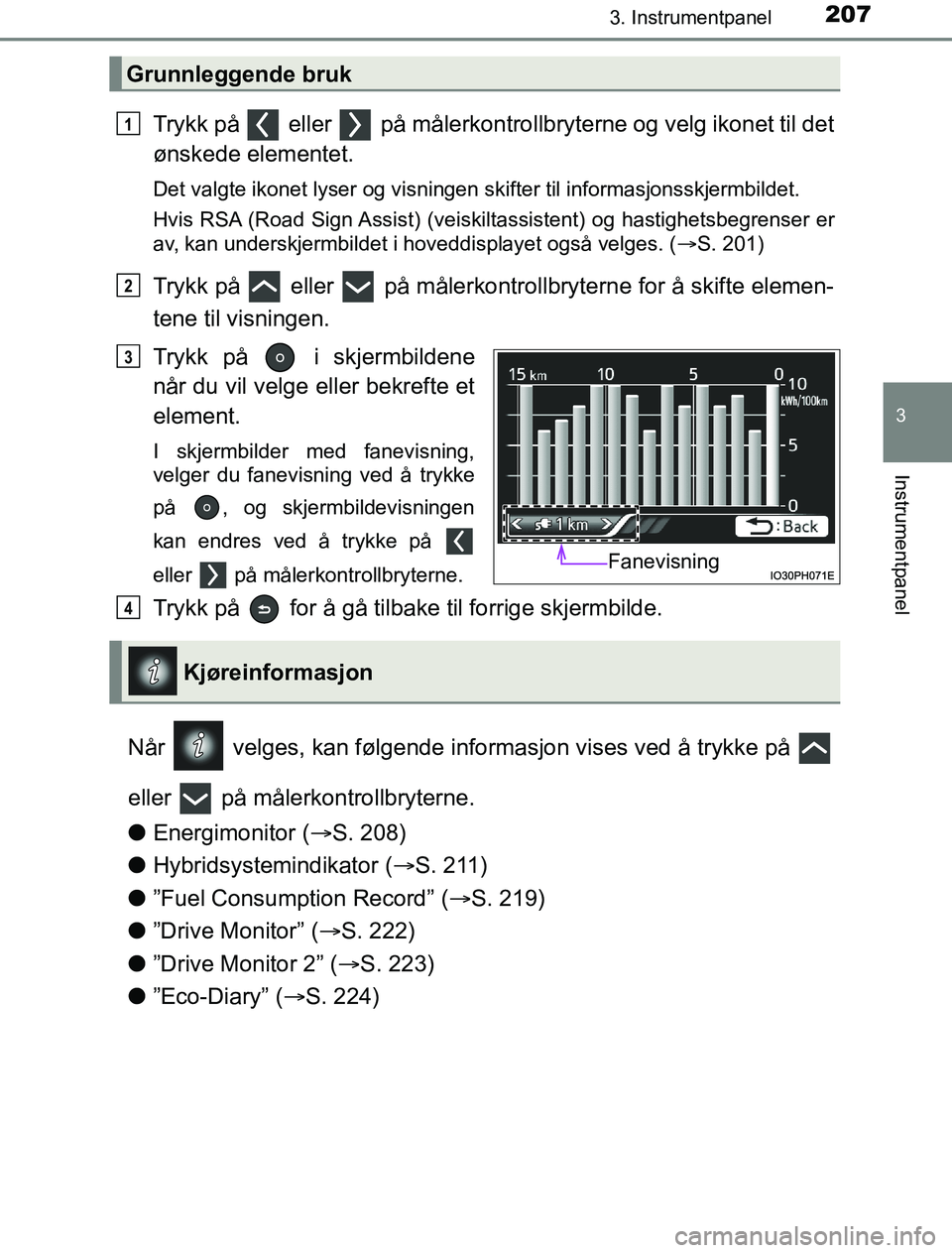

Trykk på eller på målerkontrollbryterne og velg ikonet til det
ønskede elementet.
Det valgte ikonet lyser og visningen skifter til informasjonsskjermbildet.
Hvis RSA (Road Sign Assist) (veiskiltassistent) og hastighetsbegrenser er
av, kan underskjermbildet i hoveddisplayet også velges. (S. 201)
Trykk på eller på målerkontrollbryterne for å skifte elemen-
tene til visningen.
Trykk på i skjermbildene
når du vil velge eller bekrefte et
element.
I skjermbilder med fanevisning,
velger du fanevisning ved å trykke
på , og skjermbildevisningen
kan endres ved å trykke på
eller på målerkontrollbryterne.
Trykk på for å gå tilbake til forrige skjermbilde.
Når velges, kan følgende info rmasjon vises ved å trykke på
eller på målerk ontrollbryterne.
l Energimonitor ( S. 208)
l Hybridsystemindikator ( S. 211)
l ”Fuel Consumption Record” ( S. 219)
l ”Drive Monitor” ( S. 222)
l ”Drive Monitor 2” ( S. 223)
l ”Eco-Diary” ( S. 224)
Grunnleggende bruk
1
2
Fanevisning
3
Kjøreinformasjon
4
OM47A89NO.book Page 207 Friday, January 13, 2017 12:31 PM

2083. Instrumentpanel
OM47A89NO

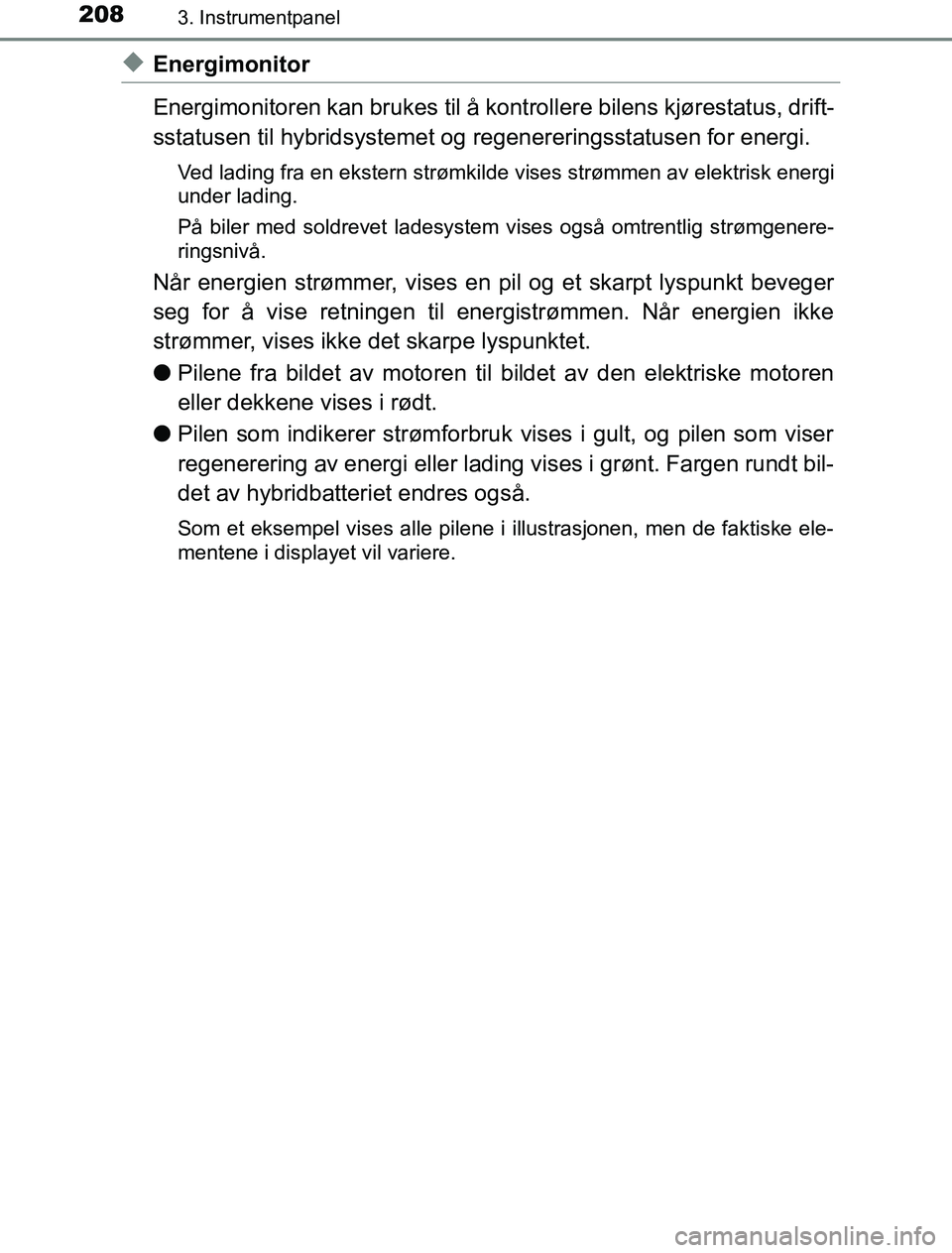

uEnergimonitor
Energimonitoren kan brukes til å kontrollere bilens kjørestatus, drift-
sstatusen til hybridsystemet og regenereringsstatusen for energi.
Ved lading fra en ekstern strømkilde vises strømmen av elektrisk energi
under lading.
På biler med soldrevet ladesystem vises også omtrentlig strømgenere-
ringsnivå.
Når energien strømmer, vises en pil og et skarpt lyspunkt beveger
seg for å vise retningen til energistrømmen. Når energien ikke
strømmer, vises ikke det skarpe lyspunktet.
l Pilene fra bildet av motoren til bildet av den elektriske motoren
eller dekkene vises i rødt.
l Pilen som indikerer strømforbruk vises i gult, og pilen som viser
regenerering av energi eller lading vises i grønt. Fargen rundt bil-
det av hybridbatteriet endres også.
Som et eksempel vises alle pilene i illustrasjonen, men de faktiske ele-
mentene i displayet vil variere.
OM47A89NO.book Page 208 Friday, January 13, 2017 12:31 PM

2093. Instrumentpanel
3
Instrumentpanel
OM47A89NOn

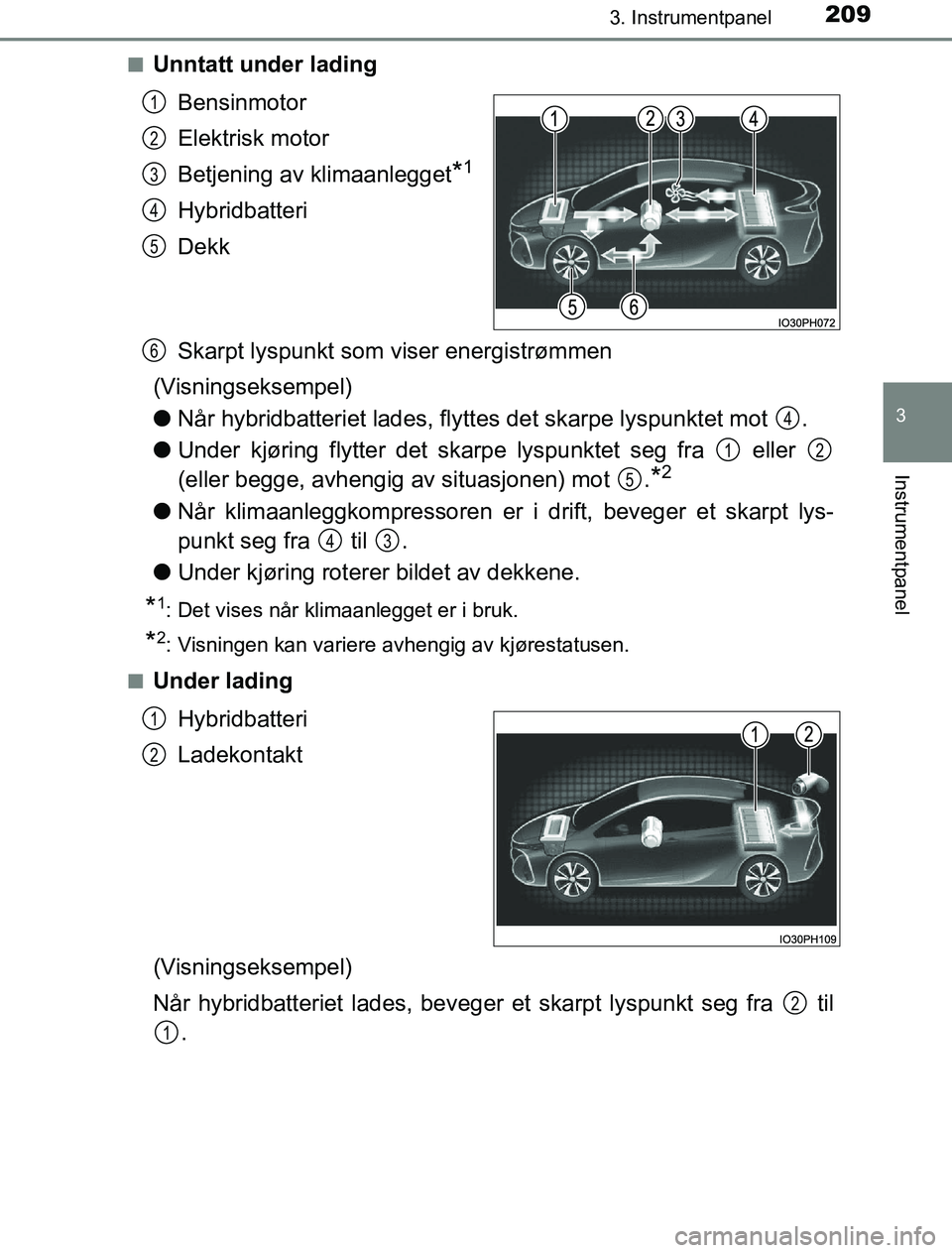

Unntatt under lading
Bensinmotor
Elektrisk motor
Betjening av klimaanlegget
*1
Hybridbatteri
Dekk
Skarpt lyspunkt som viser energistrømmen
(Visningseksempel)
l Når hybridbatteriet lades, fly ttes det skarpe lyspunktet mot .
l Under kjøring flytter det skarpe lyspunktet seg fra eller
(eller begge, avhengig av situasjonen) mot .
*2
lNår klimaanleggkompressoren er i drift, beveger et skarpt lys-
punkt seg fra til .
l Under kjøring roterer bildet av dekkene.
*1: Det vises når klimaanlegget er i bruk.
*2: Visningen kan variere avhengig av kjørestatusen.
n
Under lading Hybridbatteri
Ladekontakt
(Visningseksempel)
Når hybridbatteriet lades, beveger et skarpt lyspunkt seg fra til
.
1
2
3
4
5
6
4
12
5
43
1
2
2
1
