2183. Instrumentpanel
OM47A89NOn

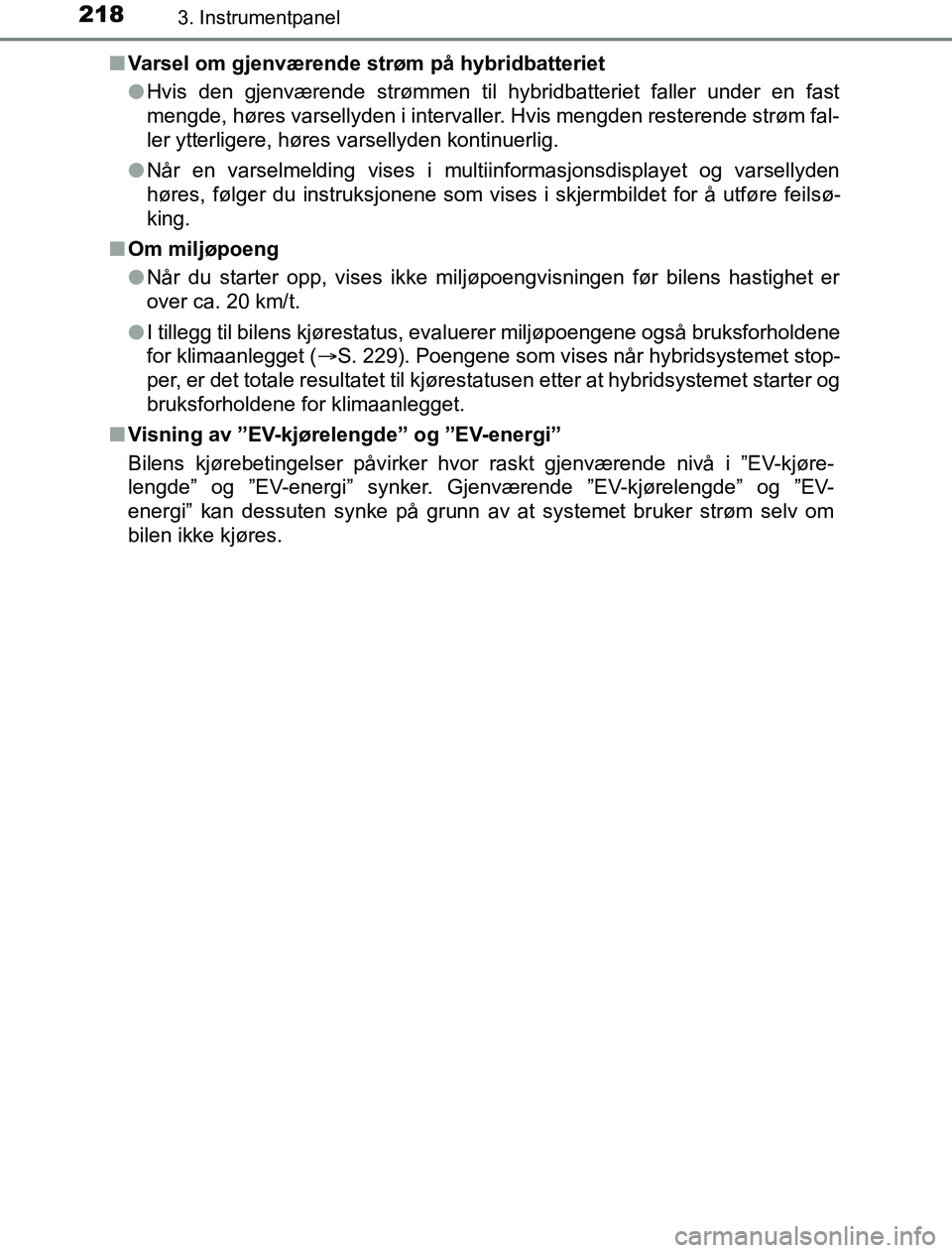

Varsel om gjenværende strøm på hybridbatteriet
lHvis den gjenværende strømmen til hybridbatteriet faller under en fast
mengde, høres varsellyden i intervaller. Hvis mengden resterende strøm fal-
ler ytterligere, høres varsellyden kontinuerlig.
l Når en varselmelding vises i multiinformasjonsdisplayet og varsellyden
høres, følger du instruksjonene som vises i skjermbildet for å utføre feilsø-
king.
n Om miljøpoeng
lNår du starter opp, vises ikke miljøpoengvisningen før bilens hastighet er
over ca. 20 km/t.
l I tillegg til bilens kjørestatus, evaluerer miljøpoengene også bruksforholdene
for klimaanlegget ( S. 229). Poengene som vises når hybridsystemet stop-
per, er det totale resultatet til kjørestatusen etter at hybridsystemet starter og
bruksforholdene for klimaanlegget.
n Visning av ”EV-kjørelengde” og ”EV-energi”
Bilens kjørebetingelser påvirker hvor raskt gjenværende nivå i ”EV-kjøre-
lengde” og ”EV-energi” synker. Gjenværende ”EV-kjørelengde” og ”EV-
energi” kan dessuten synke på grunn av at systemet bruker strøm selv om
bilen ikke kjøres.
OM47A89NO.book Page 218 Friday, January 13, 2017 12:31 PM

2193. Instrumentpanel
3
Instrumentpanel
OM47A89NO

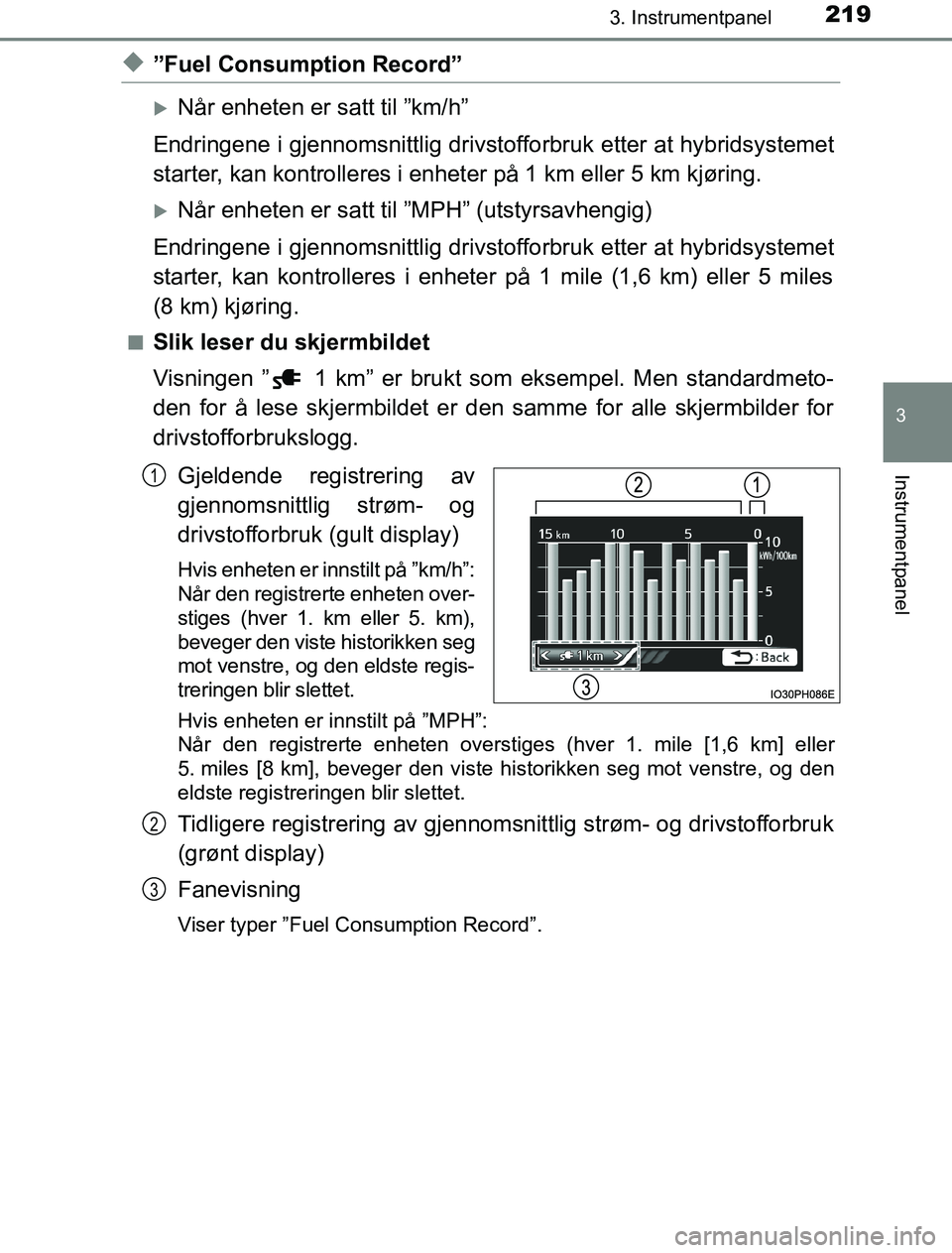

u”Fuel Consumption Record”
Når enheten er satt til ”km/h”
Endringene i gjennomsnittlig drivstofforbruk etter at hybridsystemet
starter, kan kontrolleres i enheter på 1 km eller 5 km kjøring.
Når enheten er satt til ”MPH” (utstyrsavhengig)
Endringene i gjennomsnittlig drivstofforbruk etter at hybridsystemet
starter, kan kontrolleres i enheter på 1 mile (1,6 km) eller 5 miles
(8 km) kjøring.
nSlik leser du skjermbildet
Visningen ” 1 km” er brukt som eksempel. Men standardmeto-
den for å lese skjermbildet er den samme for alle skjermbilder for
drivstofforbrukslogg.
Gjeldende registrering av
gjennomsnittlig strøm- og
drivstofforbruk (gult display)
Hvis enheten er innstilt på ”km/h”:
Når den registrerte enheten over-
stiges (hver 1. km eller 5. km),
beveger den viste historikken seg
mot venstre, og den eldste regis-
treringen blir slettet.
Hvis enheten er innstilt på ”MPH”:
Når den registrerte enheten overstiges (hver 1. mile [1,6 km] eller
5. miles [8 km], beveger den viste historikken seg mot venstre, og den
eldste registreringen blir slettet.
Tidligere registrering av gjennomsnittlig strøm- og drivstofforbruk
(grønt display)
Fanevisning
Viser typer ”Fuel Consumption Record”.
1
2
3
OM47A89NO.book Page 219 Friday, January 13, 2017 12:31 PM

2213. Instrumentpanel
3
Instrumentpanel
OM47A89NOn

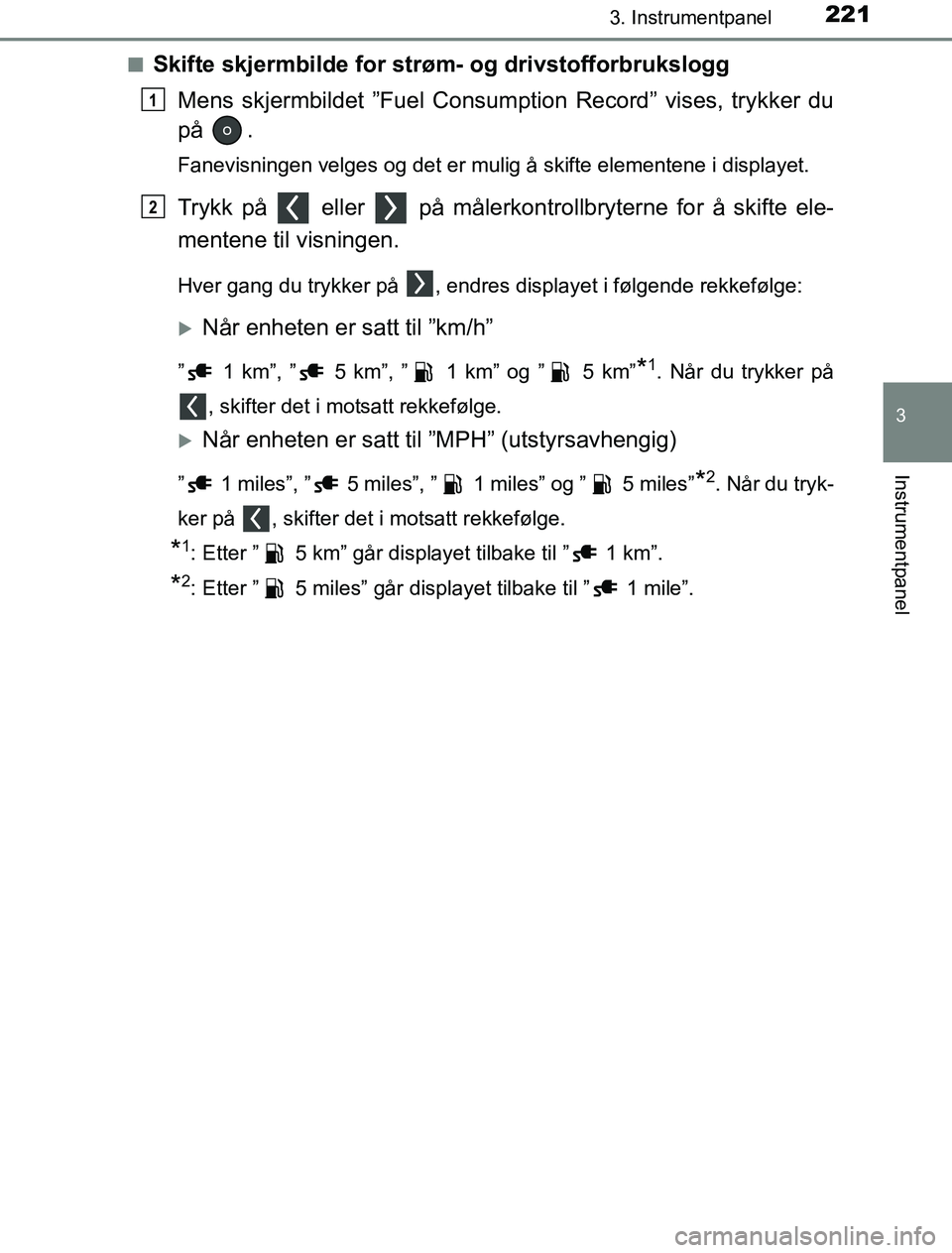

Skifte skjermbilde for strøm- og drivstofforbrukslogg
Mens skjermbildet ”Fuel Consum ption Record” vises, trykker du
på .
Fanevisningen velges og det er mulig å skifte elementene i displayet.\
Trykk på eller på målerkontrollbryterne for å skifte ele-
mentene til visningen.
Hver gang du trykker på , endres displayet i følgende rekkefølge:
Når enheten er satt til ”km/h”
” 1 km”, ” 5 km”, ” 1 km” og ” 5 km”*1. Når du trykker på
, skifter det i motsatt rekkefølge.
Når enheten er satt til ”MPH” (utstyrsavhengig)
” 1 miles”, ” 5 miles”, ” 1 miles” og ” 5 miles”*2. Når du tryk-
ker på , skifter det i motsatt rekkefølge.
*1: Etter ” 5 km” går displayet tilbake til ” 1 km”.
*2: Etter ” 5 miles” går displayet tilbake til ” 1 mile”.
1
2
OM47A89NO.book Page 221 Friday, January 13, 2017 12:31 PM

2223. Instrumentpanel
OM47A89NO

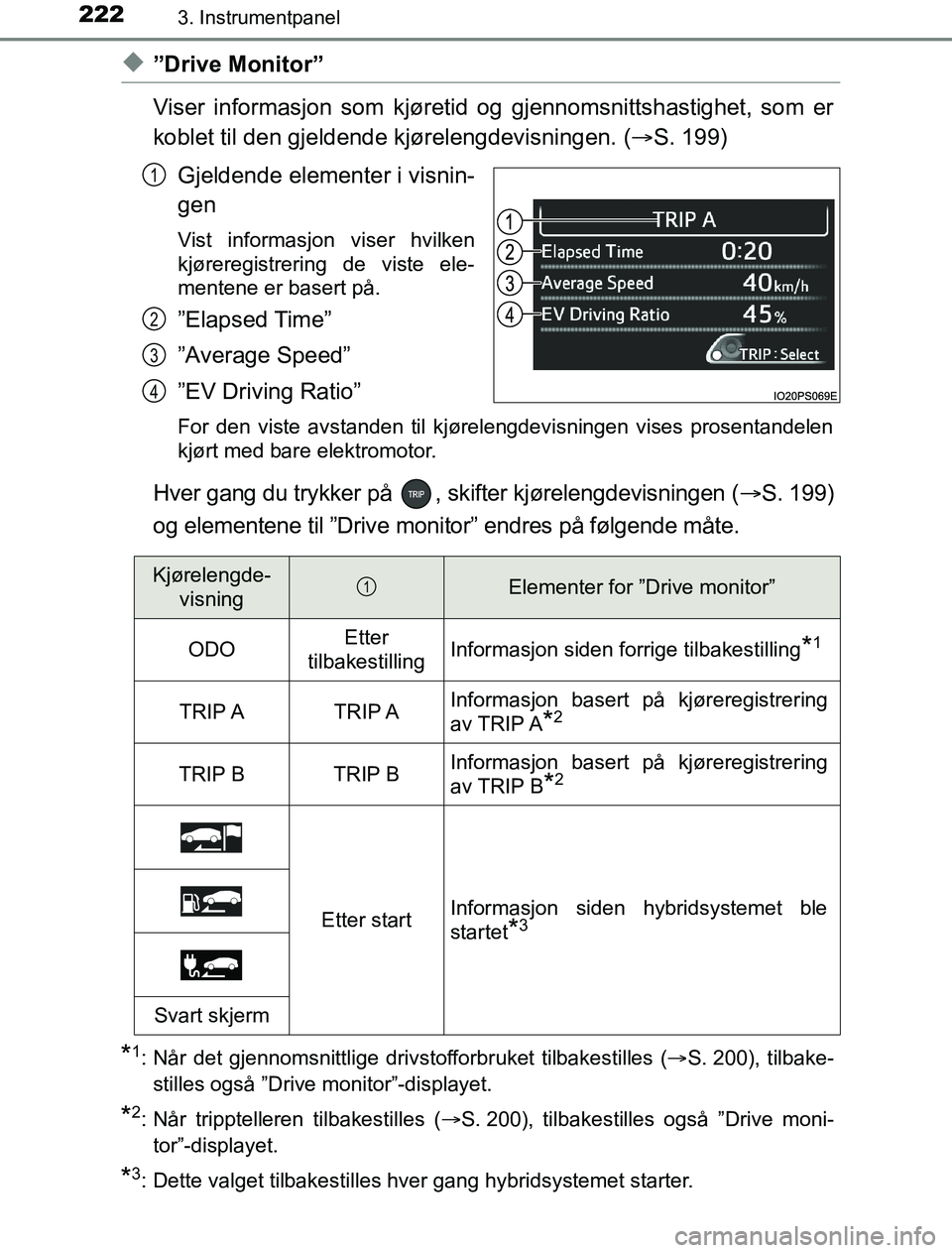

u”Drive Monitor”
Viser informasjon som kjøretid og gjennomsnittshastighet, som er
koblet til den gjeldende kjørelengdevisningen. (S. 199)
Gjeldende elementer i visnin-
gen
Vist informasjon viser hvilken
kjøreregistrering de viste ele-
mentene er basert på.
”Elapsed Time”
”Average Speed”
”EV Driving Ratio”
For den viste avstanden til kjørelengdevisningen vises prosentandelen
kjørt med bare elektromotor.
Hver gang du trykker på , skifter kjørelengdevisningen ( S. 199)
og elementene til ”Drive monitor” endres på følgende måte.
*1: Når det gjennomsnittlige drivstofforbruket tilbakestilles ( S. 200), tilbake-
stilles også ”Drive monitor”-displayet.
*2: Når tripptelleren tilbakestilles ( S. 200), tilbakestilles også ”Drive moni-
tor”-displayet.
*3: Dette valget tilbakestilles hver gang hybridsystemet starter.
1
2
3
4
Kjørelengde- visningElementer for ”Drive monitor”
ODOEtter
tilbakestillingInformasjon siden forrige tilbakestilling*1
TRIP ATRIP AInformasjon basert på kjøreregistrering
av TRIP A
*2
TRIP BTRIP BInformasjon basert på kjøreregistrering
av TRIP B
*2
Etter startInformasjon siden hybridsystemet ble
startet
*3
Svart skjerm
1
OM47A89NO.book Page 222 Friday, January 13, 2017 12:31 PM

2243. Instrumentpanel
OM47A89NO

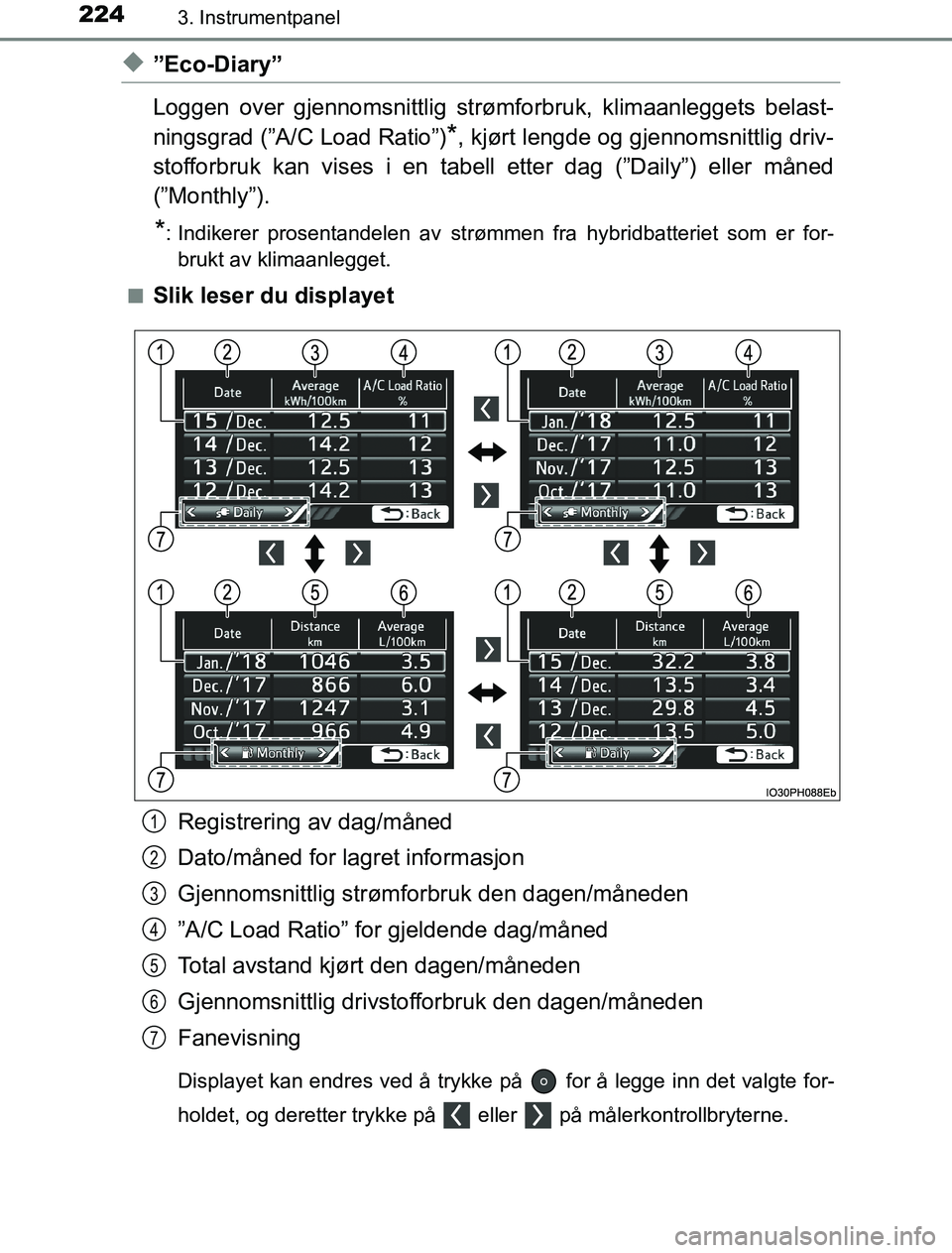

u”Eco-Diary”
Loggen over gjennomsnittlig strømforbruk, klimaanleggets belast-
ningsgrad (”A/C Load Ratio”)
*, kjørt lengde og gjennomsnittlig driv-
stofforbruk kan vises i en tabell etter dag (”Daily”) eller måned
(”Monthly”).
*: Indikerer prosentandelen av strømmen fra hybridbatteriet som er for- brukt av klimaanlegget.
n
Slik leser du displayet
Registrering av dag/måned
Dato/måned for lagret informasjon
Gjennomsnittlig strømforbruk den dagen/måneden
”A/C Load Ratio” for gjeldende dag/måned
Total avstand kjørt den dagen/måneden
Gjennomsnittlig drivstofforbruk den dagen/måneden
Fanevisning
Displayet kan endres ved å trykke på for å legge inn det valgte for-
holdet, og deretter trykke på eller på målerkontrollbryterne.
1
2
3
4
5
6
7
OM47A89NO.book Page 224 Friday, January 13, 2017 12:31 PM

2263. Instrumentpanel
OM47A89NO

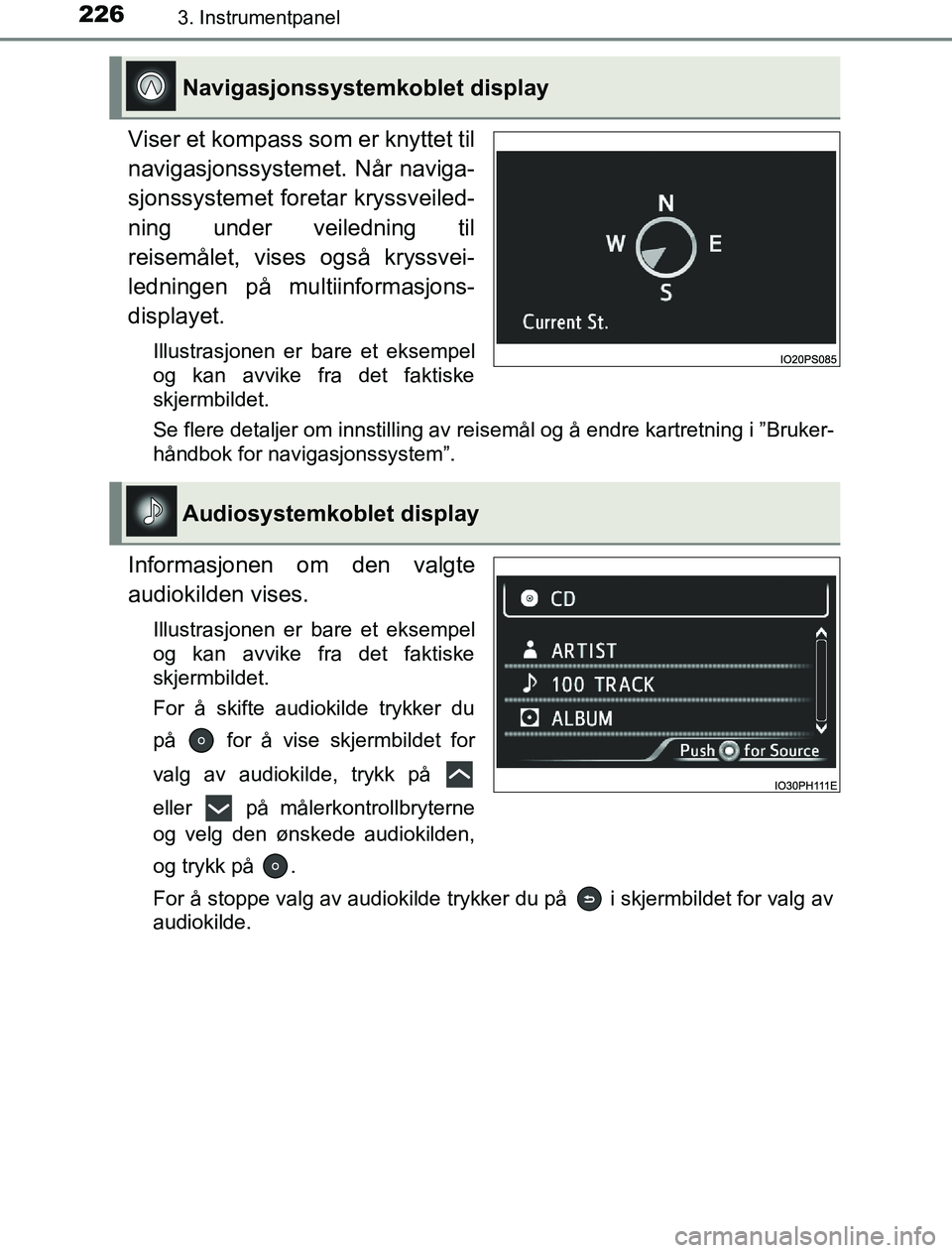

Viser et kompass som er knyttet til
navigasjonssystemet. Når naviga-
sjonssystemet foretar kryssveiled-
ning under veiledning til
reisemålet, vises også kryssvei-
ledningen på multiinformasjons-
displayet.
Illustrasjonen er bare et eksempel
og kan avvike fra det faktiske
skjermbildet.
Se flere detaljer om innstilling av reisemål og å endre kartretning i ”Bruker-
håndbok for navigasjonssystem”.
Informasjonen om den valgte
audiokilden vises.
Illustrasjonen er bare et eksempel
og kan avvike fra det faktiske
skjermbildet.
For å skifte audiokilde trykker du
på for å vise skjermbildet for
valg av audiokilde, trykk på
eller på målerkontrollbryterne
og velg den ønskede audiokilden,
og trykk på .
For å stoppe valg av audiokilde trykker du på i skjermbildet for valg av
audiokilde.
Navigasjonssystemkoblet display
Audiosystemkoblet display
OM47A89NO.book Page 226 Friday, January 13, 2017 12:31 PM

2273. Instrumentpanel
3
Instrumentpanel
OM47A89NO

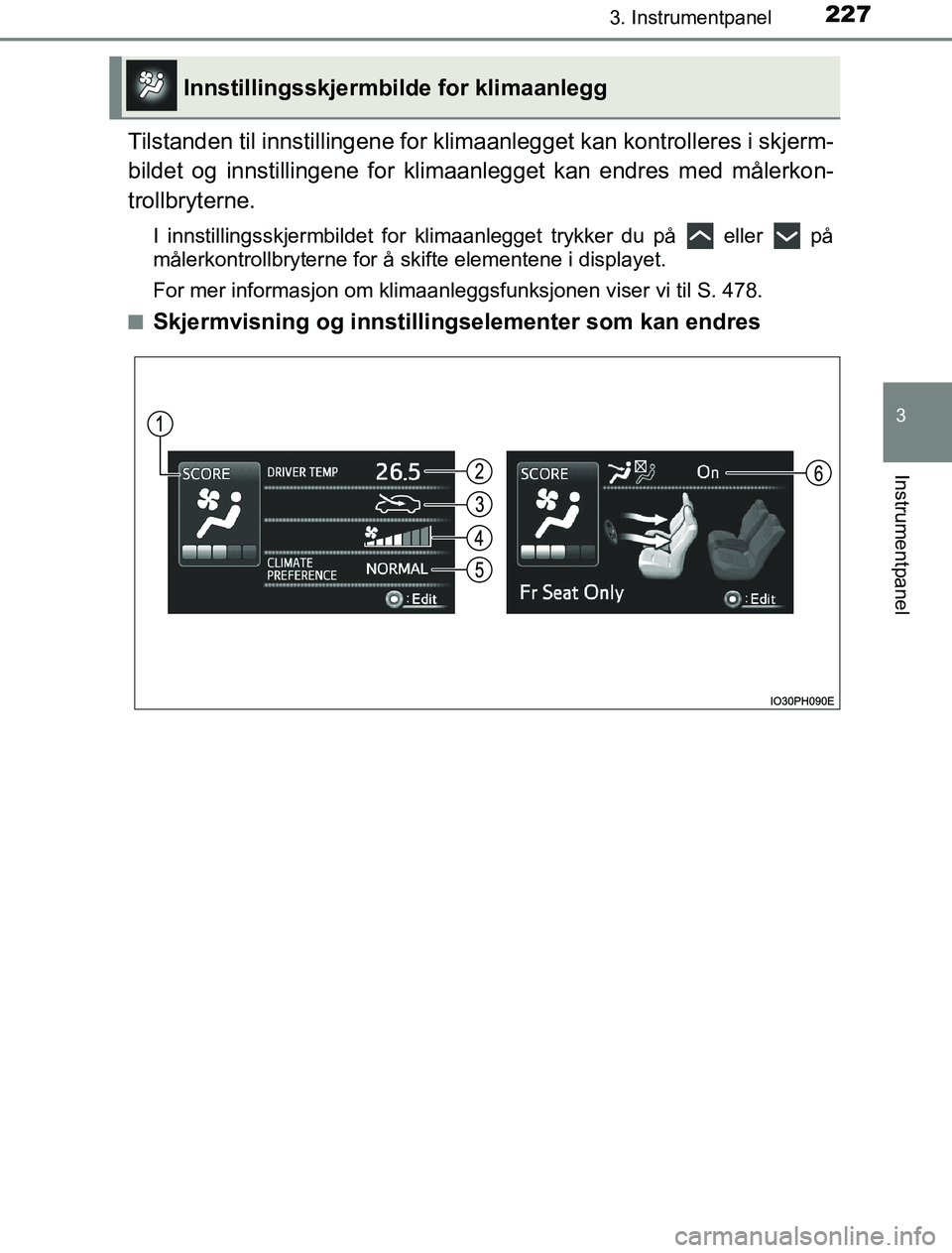

Tilstanden til innstillingene for klimaanlegget kan kontrolleres i skjerm-
bildet og innstillingene for klimaa nlegget kan endres med målerkon-
trollbryterne.
I innstillingsskjermbildet for klimaanlegget trykker du på eller på
målerkontrollbryterne for å skifte elementene i displayet.
For mer informasjon om klimaanleggsfunksjonen viser vi til S. 478.
n
Skjermvisning og innstillingselementer som kan endres
Innstillingsskjermbilde for klimaanlegg
OM47A89NO.book Page 227 Friday, January 13, 2017 12:31 PM

2293. Instrumentpanel
3
Instrumentpanel
OM47A89NOn
Miljøpoeng (klimaanleggpoeng)
Den gjeldende bruksstatusen for klimaanlegget evalueres i fem
trinn for å avgjøre om det er miljøvennlig.
Evalueringen endres i henhold til
bruksstatusen for klimaanlegget.
Når tenningsbryteren slås av, vi ses gjeldende totale kjørepoeng-
sum
*1 og råd*2 knyttet til bruk av klimaanlegget. ( S. 184)
Lav poengsum
*3
Høy poengsum
Å unngå overdreven bruk av kli-
maanlegget, og å bruke klima-
anlegget med de riktige
innstillingene i henhold til omgi-
velsestemperatur og antall pas-
sasjerer og med S-FLOW-
modus ( ) og ”CLIMATE
PREFERENCE” vil føre til en
høyere evaluering.
*1: Miljøpoengene (klimaanleggpoengene) evalueres ikke i ca. ett minutt etter at tenningsbryteren settes i ON-modus.
*2: Avhengig av situasjonen, kan det være at dette rådet ikke vises.
*3: For elementer som ikke evalueres med miljøpoeng (klimaanleggpoeng),viser displayet 0.
1
2
OM47A89NO.book Page 229 Friday, January 13, 2017 12:31 PM

2303. Instrumentpanel
OM47A89NO

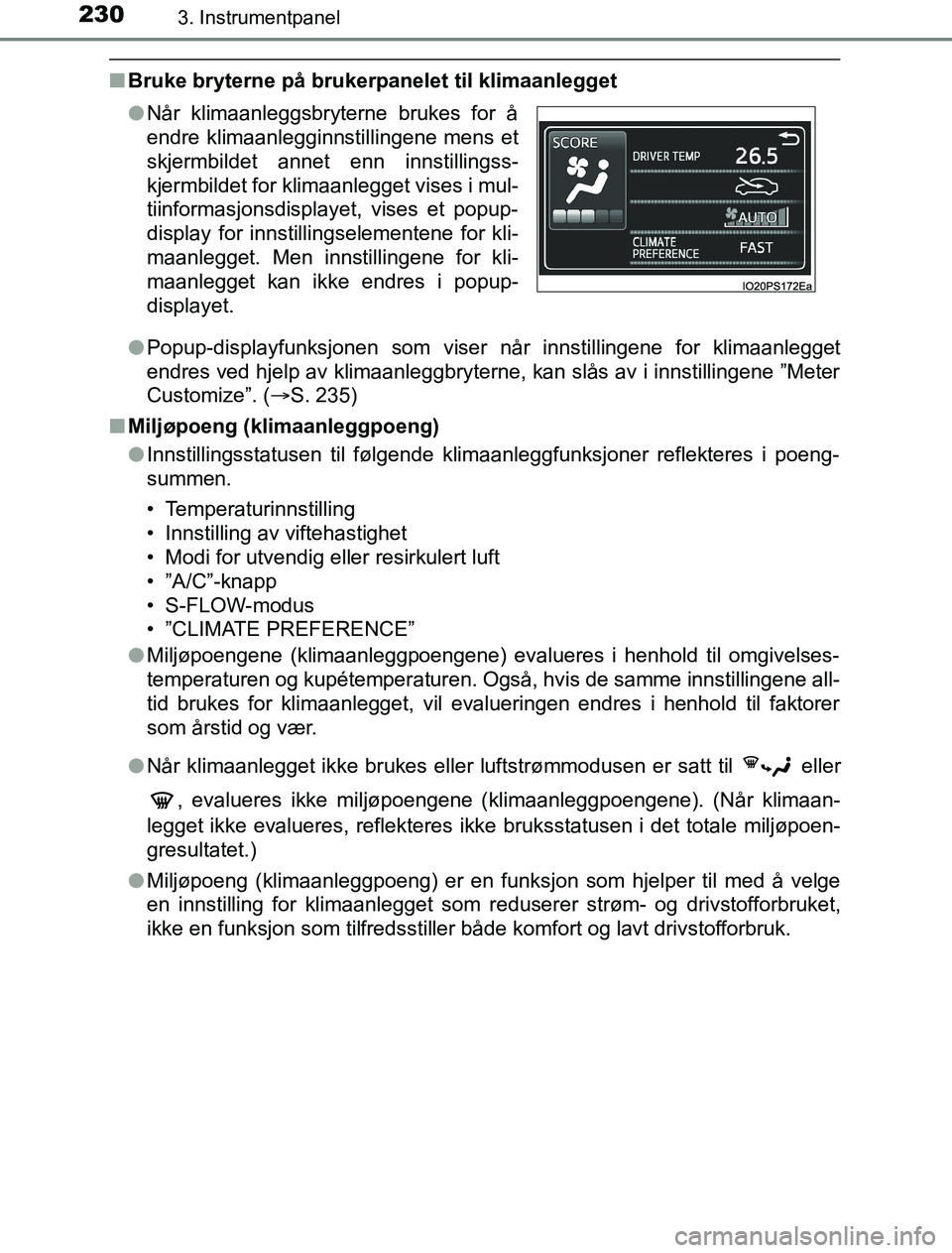

nBruke bryterne på brukerpanelet til klimaanlegget
lPopup-displayfunksjonen som viser når innstillingene for klimaanlegget
endres ved hjelp av klimaanleggbryterne, kan slås av i innstillingene ”Meter
Customize”. ( S. 235)
n Miljøpoeng (klimaanleggpoeng)
lInnstillingsstatusen til følgende klimaanleggfunksjoner reflekteres i poeng-
summen.
• Temperaturinnstilling
• Innstilling av viftehastighet
• Modi for utvendig eller resirkulert luft
• ”A/C”-knapp
• S-FLOW-modus
• ”CLIMATE PREFERENCE”
l Miljøpoengene (klimaanleggpoengene) evalueres i henhold til omgivelses-
temperaturen og kupétemperaturen. Også, hvis de samme innstillingene all-
tid brukes for klimaanlegget, vil evalueringen endres i henhold til faktorer
som årstid og vær.
l Når klimaanlegget ikke brukes eller luftstrømmodusen er satt til eller
, evalueres ikke miljøpoengene (klimaanleggpoengene). (Når klimaan-
legget ikke evalueres, reflekteres ikke bruksstatusen i det totale miljøpoen-
gresultatet.)
l Miljøpoeng (klimaanleggpoeng) er en funksjon som hjelper til med å velge
en innstilling for klimaanlegget som reduserer strøm- og drivstofforbruket,
ikke en funksjon som tilfredsstiller både komfort og lavt drivstofforbruk.
l
Når klimaanleggsbryterne brukes for å
endre klimaanlegginnstillingene mens et
skjermbildet annet enn innstillingss-
kjermbildet for klimaanlegget vises i mul-
tiinformasjonsdisplayet, vises et popup-
display for innstillingselementene for kli-
maanlegget. Men innstillingene for kli-
maanlegget kan ikke endres i popup-
displayet.
OM47A89NO.book Page 230 Friday, January 13, 2017 12:31 PM

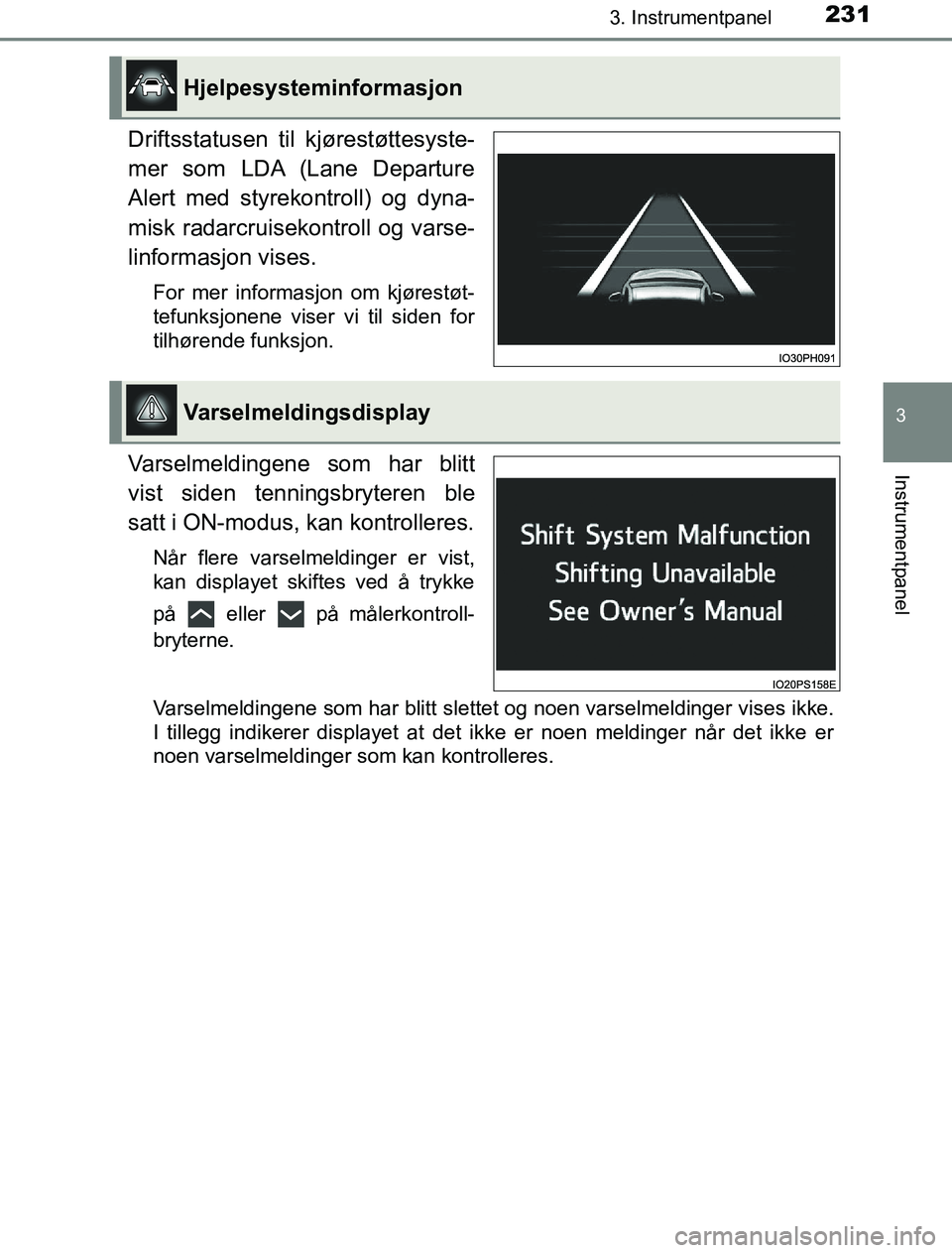

2313. Instrumentpanel
3
Instrumentpanel
OM47A89NO
Driftsstatusen til kjørestøttesyste-
mer som LDA (Lane Departure
Alert med styrekontroll) og dyna-
misk radarcruisekontroll og varse-
linformasjon vises.
For mer informasjon om kjørestøt-
tefunksjonene viser vi til siden for
tilhørende funksjon.
Varselmeldingene som har blitt
vist siden tenningsbryteren ble
satt i ON-modus, kan kontrolleres.
Når flere varselmeldinger er vist,
kan displayet skiftes ved å trykke
på eller på målerkontroll-
bryterne.
Varselmeldingene som har blitt slettet og noen varselmeldinger vises ikke.
I tillegg indikerer displayet at det ikke er noen meldinger når det ikke er
noen varselmeldinger som kan kontrolleres.
Hjelpesysteminformasjon
Varselmeldingsdisplay
