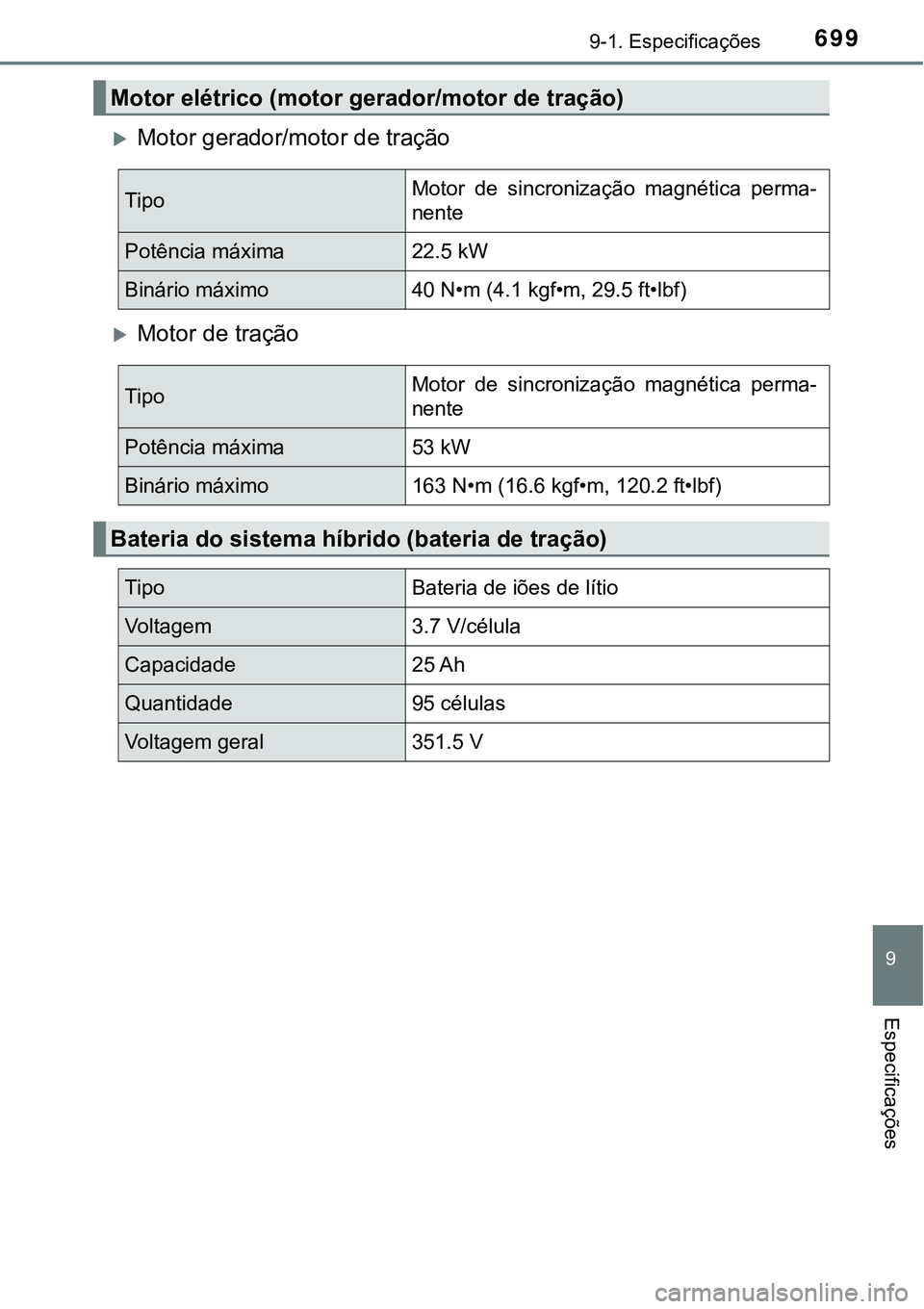

6999-1. Especificações
9
Especificações
Motor gerador/motor de tração
Motor de tração
Motor elétrico (motor gerador/motor de tração)
TipoMotor de sincronização magnética perma-
nente
Potência máxima 22.5 kW
Binário máximo40 N•m (4.1 kgf•m, 29.5 ft•lbf)
TipoMotor de sincronização magnética perma-
nente
Potência máxima 53 kW
Binário máximo163 N•m (16.6 kgf•m, 120.2 ft•lbf)
Bateria do sistema híbrido (bateria de tração)
TipoBateria de iões de lítio
Voltagem3.7 V/célula
Capacidade25 Ah
Quantidade95 células
Voltagem geral351.5 V

7009-1. Especificações
nCapacidade de óleo (Esvaziar e repor o nível [Referência*])
*: A capacidade de óleo do motor é a quantidade de referência a ser utili-
zada quando mudar o óleo. Estacione o veículo num piso nivelado.
Aqueça o motor e desligue o sistema híbrido, espere mais de 5 minutos e
verifique o nível do óleo na vareta.
n
Seleção do óleo do motor
O seu veículo Toyota utiliza “Toyota Genuine Motor Oil”. A Toyota
recomenda a utilização do óleo aprovado “Toyota Genuine Motor
Oil”. Pode ser utilizado outro óleo de qualidade equivalente.
Tipo de óleo:
0W-20, 5W-30 and 10W-30:
Óleo do motor do tipo API SL "Energy-Conserving", SM "Energy-
Conserving" ou SN “Resource-Conserving”; ou ILSAC multigrade
15W-40:
Óleo do motor do tipo API SL, SM ou SN multigrade
Viscosidade recomendada (SAE):
O seu veículo Toyota sai de
fábrica abastecido com SAE 0W-
20. Este óleo é a melhor escolha
para o seu veículo em termos de
economia de combustível bem
como de arranque em tempo frio.
Se o óleo SAE 0W-20 não estiver
disponível, também pode ser
usado o óleo SAE 5W-30.
No entanto, este óleo deve ser
substituído por óleo SAE 0W-20
na próxima mudança de óleo.
Se usar o óleo SAE 10W-30 ou
um óleo com mais viscosidade a
temperaturas extremamente bai-
xas, pode ser difícil colocar o
motor em funcionamento. Por
esse motivo, é recomendada a
utilização dos óleos SAE 0W-20
ou 5W-30.
Sistema de lubrificação
Com filtro4,2 L
Sem filtro3,9 L
Gama de temperaturas previstas
antes da próxima mudança de óleo
De preferência

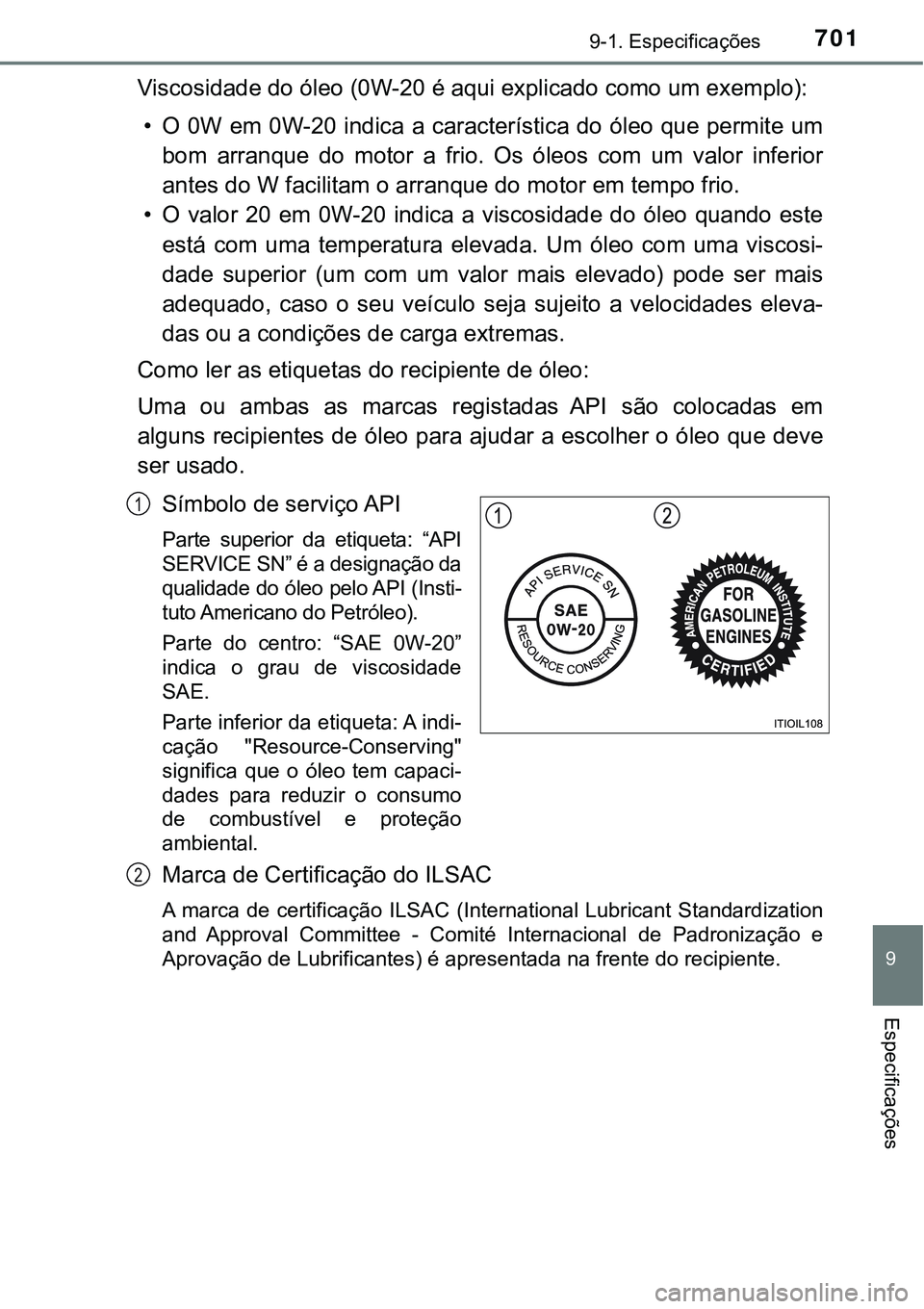

7019-1. Especificações
9
Especificações
Viscosidade do óleo (0W-20 é aqui explicado como um exemplo):
• O 0W em 0W-20 indica a característica do óleo que permite um
bom arranque do motor a frio. Os óleos com um valor inferior
antes do W facilitam o arranque do motor em tempo frio.
• O valor 20 em 0W-20 indica a viscosidade do óleo quando este
está com uma temperatura elevada. Um óleo com uma viscosi-
dade superior (um com um valor mais elevado) pode ser mais
adequado, caso o seu veículo seja sujeito a velocidades eleva-
das ou a condições de carga extremas.
Como ler as etiquetas do recipiente de óleo:
Uma ou ambas as marcas registadas API são colocadas em
alguns recipientes de óleo para ajudar a escolher o óleo que deve
ser usado.
Símbolo de serviço API
Parte superior da etiqueta: “API
SERVICE SN” é a designação da
qualidade do óleo pelo API (Insti-
tuto Americano do Petróleo).
Parte do centro: “SAE 0W-20”
indica o grau de viscosidade
SAE.
Parte inferior da etiqueta: A indi-
cação "Resource-Conserving"
significa que o óleo tem capaci-
dades para reduzir o consumo
de combustível e proteção
ambiental.
Marca de Certificação do ILSAC
A marca de certificação ILSAC (International Lubricant Standardization
and Approval Committee - Comité Internacional de Padronização e
Aprovação de Lubrificantes) é apresentada na frente do recipiente.
1
2

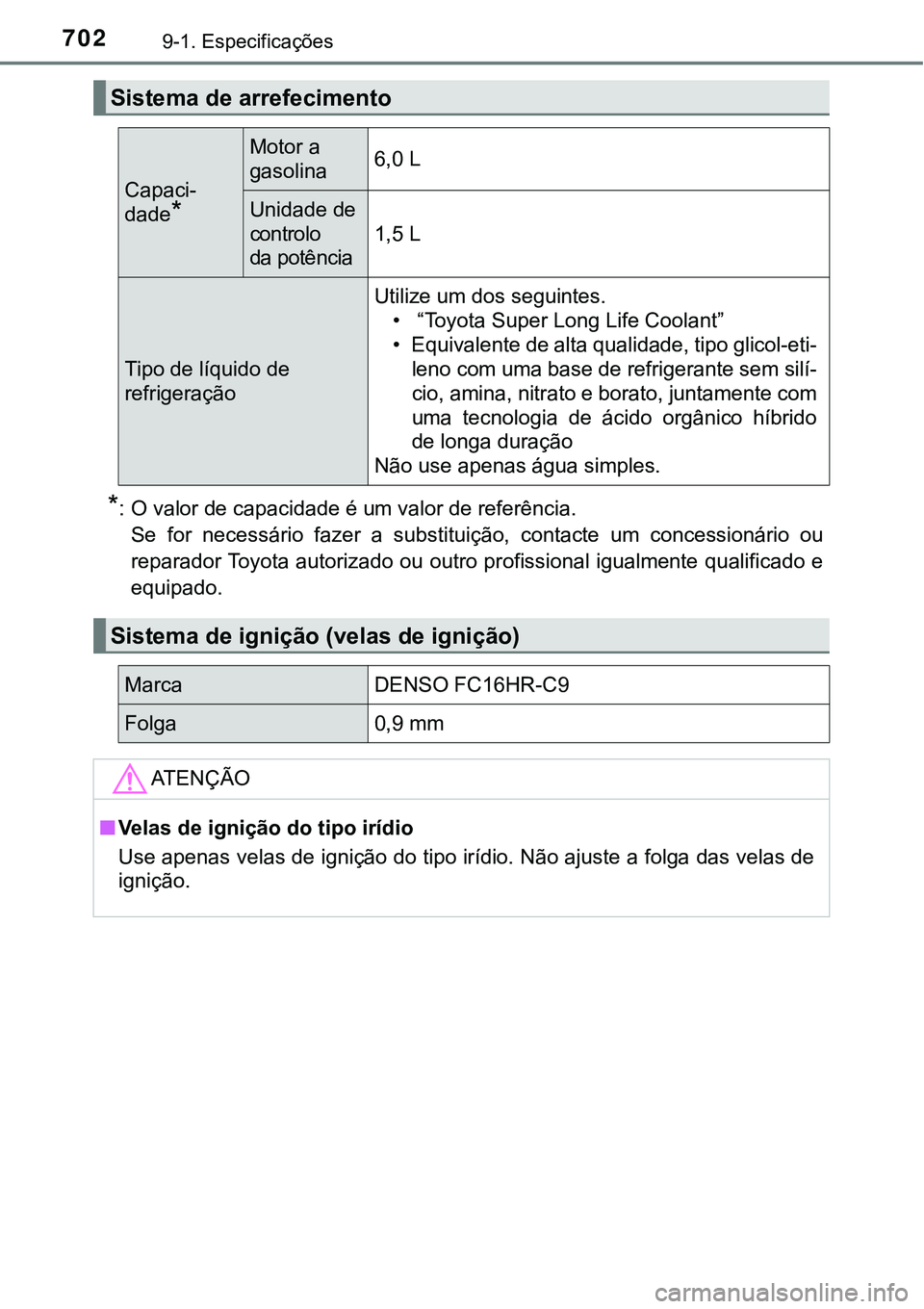

7029-1. Especificações
*: O valor de capacidade é um valor de referência.
Se for necessário fazer a substituição, contacte um concessionário ou
reparador Toyota autorizado ou outro profissional igualmente qualificado e
equipado.
Sistema de arrefecimento
Capaci-
dade
*
Motor a
gasolina6,0 L
Unidade de
controlo
da potência
1,5 L
Tipo de líquido de
refrigeração
Utilize um dos seguintes.
• “Toyota Super Long Life Coolant”
• Equivalente de alta qualidade, tipo glicol-eti-
leno com uma base de refrigerante sem silí-
cio, amina, nitrato e borato, juntamente com
uma tecnologia de ácido orgânico híbrido
de longa duração
Não use apenas água simples.
Sistema de ignição (velas de ignição)
MarcaDENSO FC16HR-C9
Folga0,9 mm
ATENÇÃO
nVelas de ignição do tipo irídio
Use apenas velas de ignição do tipo irídio. Não ajuste a folga das velas de
ignição.

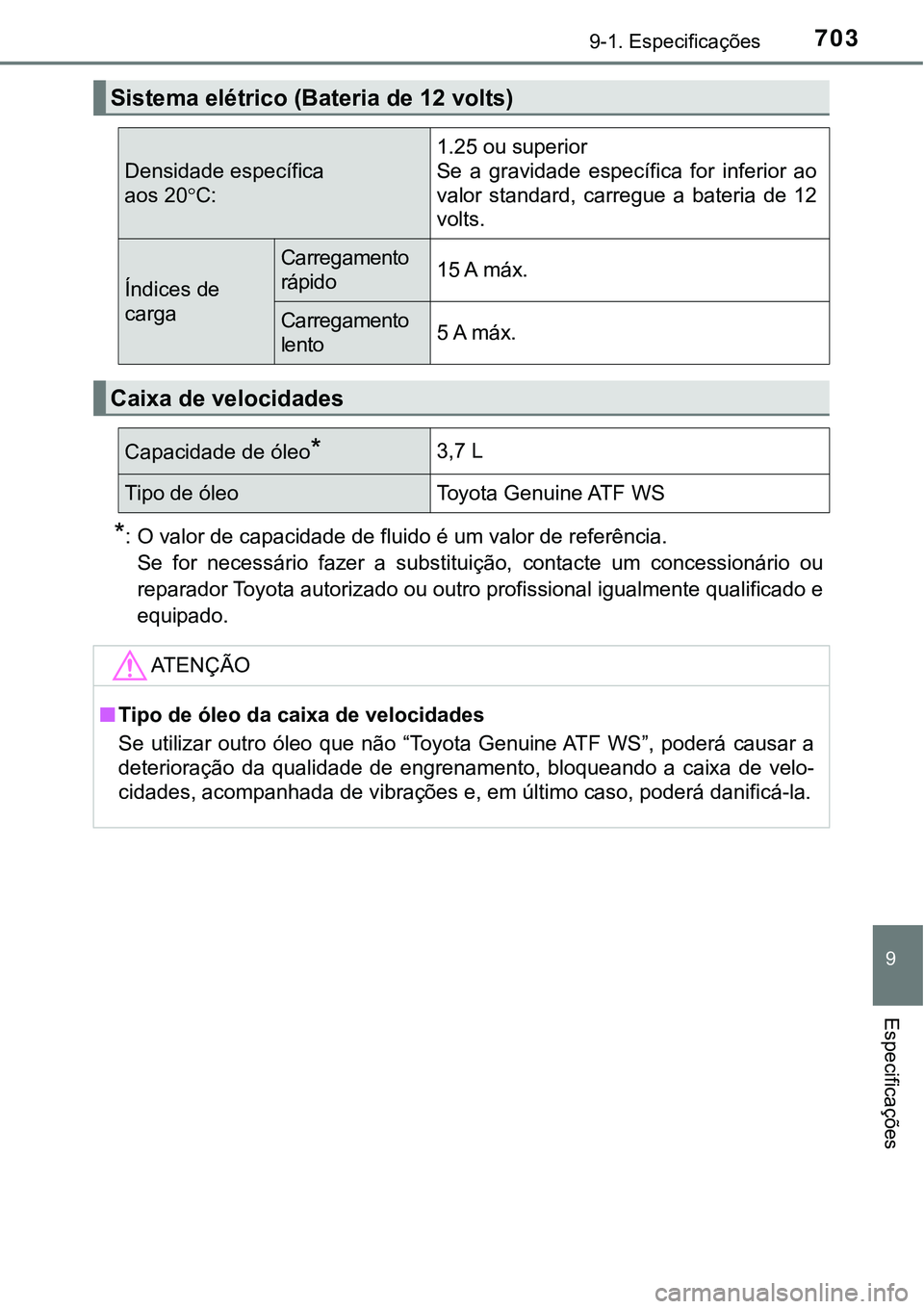

7039-1. Especificações
9
Especificações
*: O valor de capacidade de fluido é um valor de referência.
Se for necessário fazer a substituição, contacte um concessionário ou
reparador Toyota autorizado ou outro profissional igualmente qualificado e
equipado.
Sistema elétrico (Bateria de 12 volts)
Densidade específica
aos 20C:1.25 ou superior
Se a gravidade específica for inferior ao
valor standard, carregue a bateria de 12
volts.
Índices de
carga
Carregamento
rápido15 A máx.
Carregamento
lento5 A máx.
Caixa de velocidades
Capacidade de óleo*3,7 L
Tipo de óleoToyota Genuine ATF WS
ATENÇÃO
nTipo de óleo da caixa de velocidades
Se utilizar outro óleo que não “Toyota Genuine ATF WS”, poderá causar a
deterioração da qualidade de engrenamento, bloqueando a caixa de velo-
cidades, acompanhada de vibrações e, em último caso, poderá danificá-la.

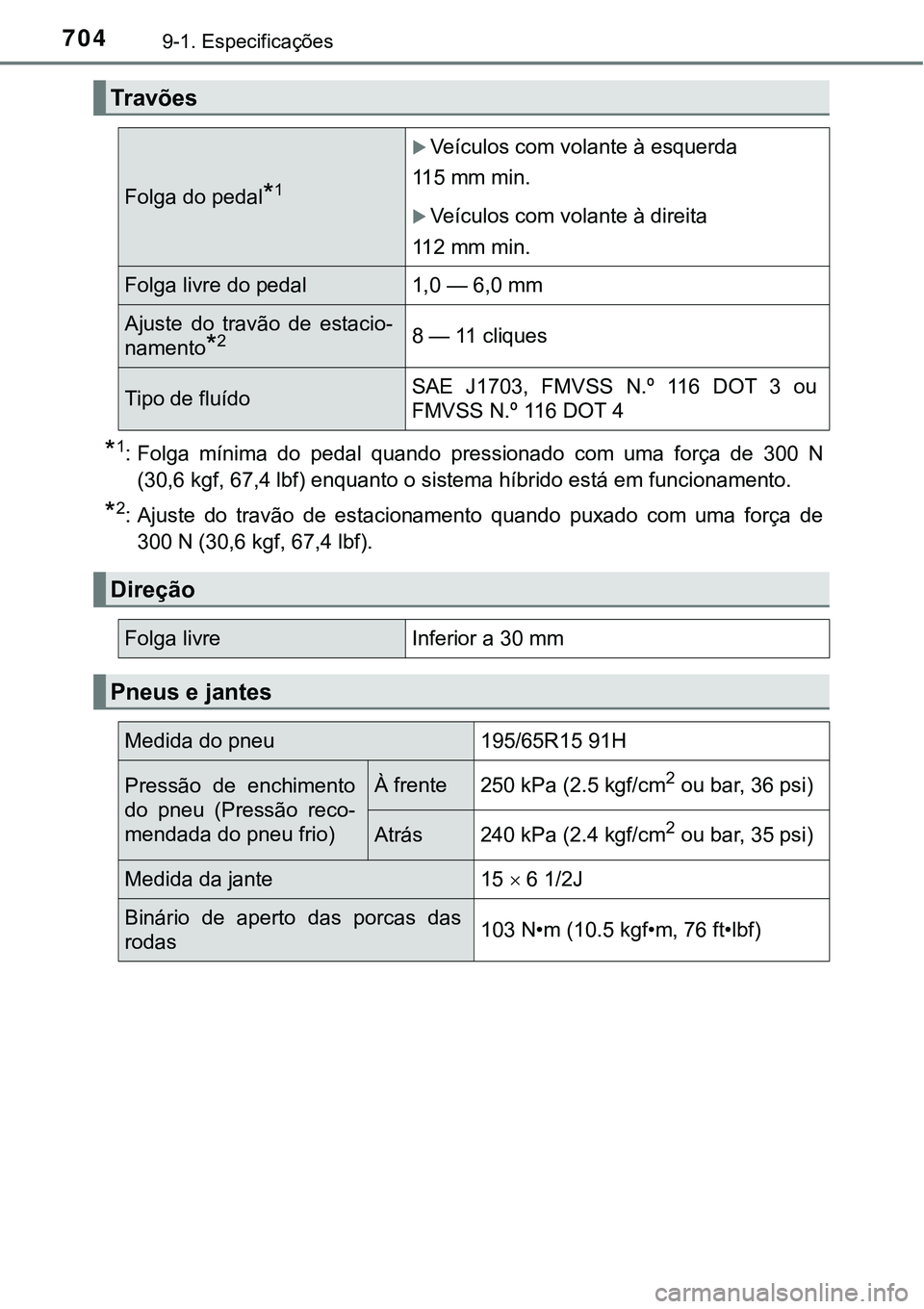

7049-1. Especificações
*1: Folga mínima do pedal quando pressionado com uma força de 300 N
(30,6 kgf, 67,4 lbf) enquanto o sistema híbrido está em funcionamento.
*2: Ajuste do travão de estacionamento quando puxado com uma força de
300 N (30,6 kgf, 67,4 lbf).
Travões
Folga do pedal*1
Veículos com volante à esquerda
115 mm min.
Veículos com volante à direita
112 mm min.
Folga livre do pedal1,0 — 6,0 mm
Ajuste do travão de estacio-
namento
*28 —11 cliques
Tipo de fluídoSAE J1703, FMVSS N.º 116 DOT 3 ou
FMVSS N.º 116 DOT 4
Direção
Folga livreInferior a 30 mm
Pneus e jantes
Medida do pneu195/65R15 91H
Pressão de enchimento
do pneu (Pressão reco-
mendada do pneu frio)À frente250 kPa (2.5 kgf/cm2 ou bar, 36 psi)
Atrás240 kPa (2.4 kgf/cm2 ou bar, 35 psi)
Medida da jante15  6 1/2J
Binário de aperto das porcas das
rodas103 N•m (10.5 kgf•m, 76 ft•lbf)

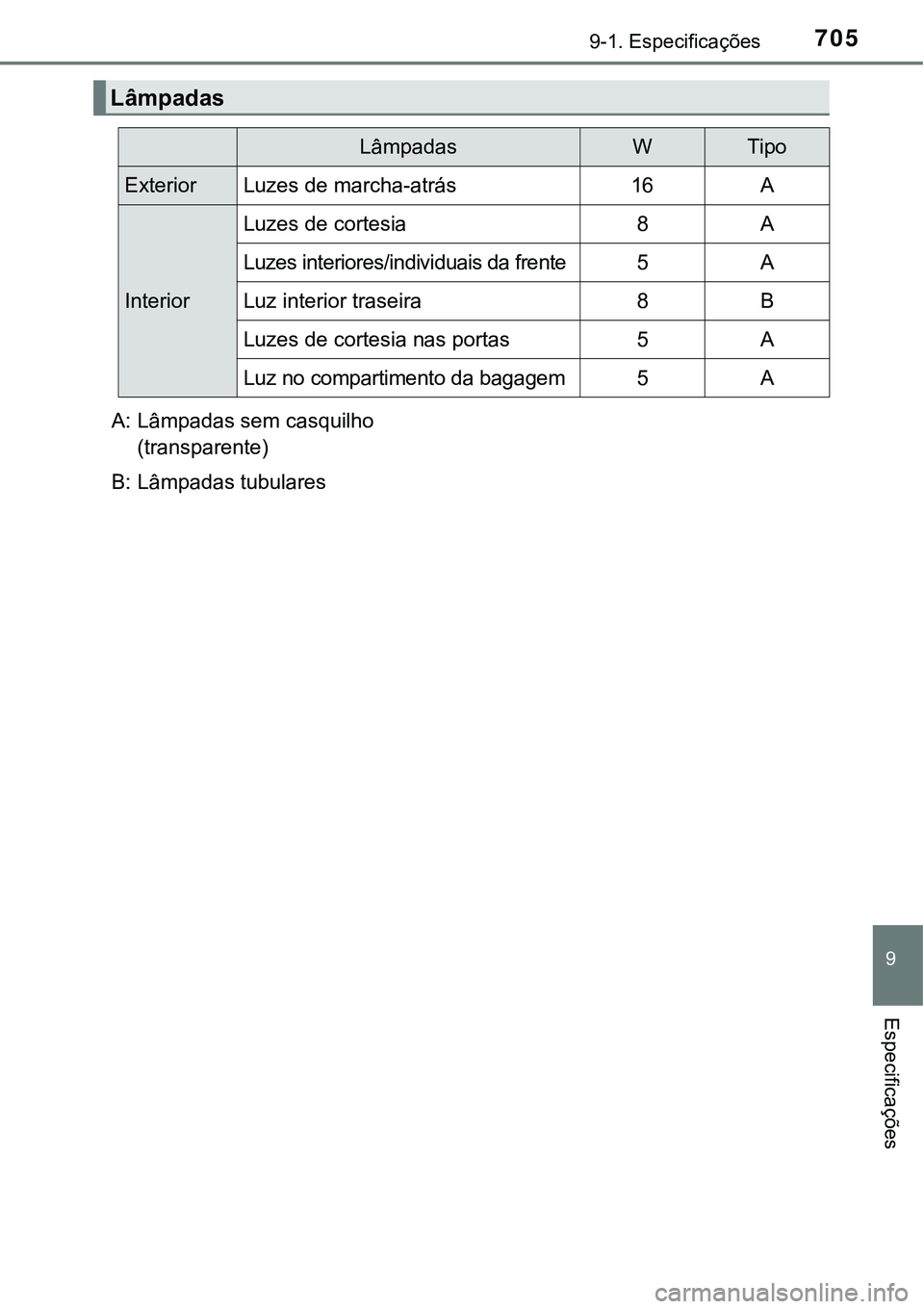

7059-1. Especificações
9
Especificações
Lâmpadas
LâmpadasWTipo
ExteriorLuzes de marcha-atrás16A
Interior
Luzes de cortesia8A
Luzes interiores/individuais da frente5A
Luz interior traseira8B
Luzes de cortesia nas portas5A
Luz no compartimento da bagagem5A
A: Lâmpadas sem casquilho
(transparente)
B: Lâmpadas tubulares

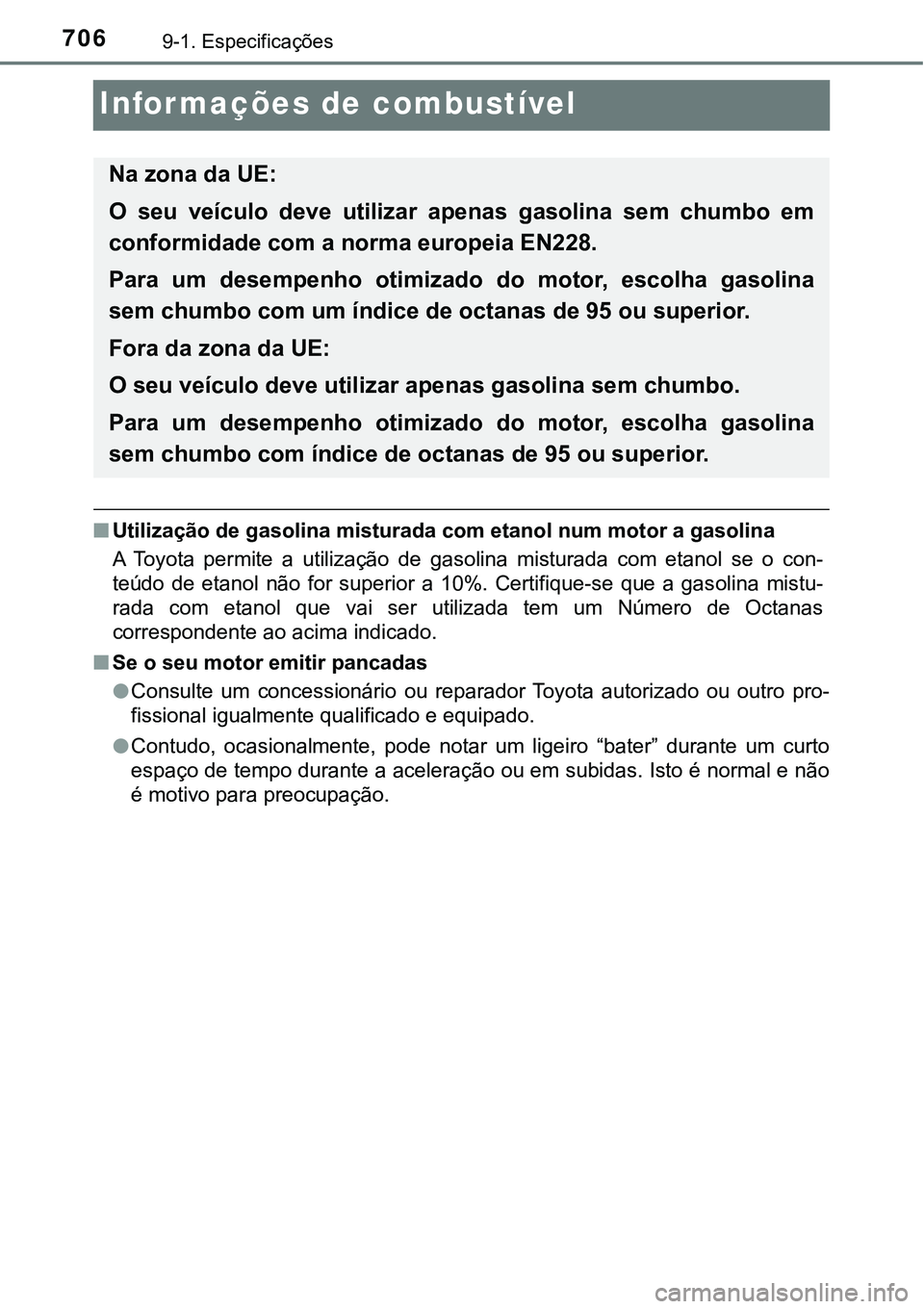

7069-1. Especificações
Informações de combustível
nUtilização de gasolina misturada com etanol num motor a gasolina
A Toyota permite a utilização de gasolina misturada com etanol se o con-
teúdo de etanol não for superior a 10%. Certifique-se que a gasolina mistu-
rada com etanol que vai ser utilizada tem um Número de Octanas
correspondente ao acima indicado.
nSe o seu motor emitir pancadas
lConsulte um concessionário ou reparador Toyota autorizado ou outro pro-
fissional igualmente qualificado e equipado.
lContudo, ocasionalmente, pode notar um ligeiro “bater” durante um curto
espaço de tempo durante a aceleração ou em subidas. Isto é normal e não
é motivo para preocupação.
Na zona da UE:
O seu veículo deve utilizar apenas gasolina sem chumbo em
conformidade com a norma europeia EN228.
Para um desempenho otimizado do motor, escolha gasolina
sem chumbo com um índice de octanas de 95 ou superior.
Fora da zona da UE:
O seu veículo deve utilizar apenas gasolina sem chumbo.
Para um desempenho otimizado do motor, escolha gasolina
sem chumbo com índice de octanas de 95 ou superior.

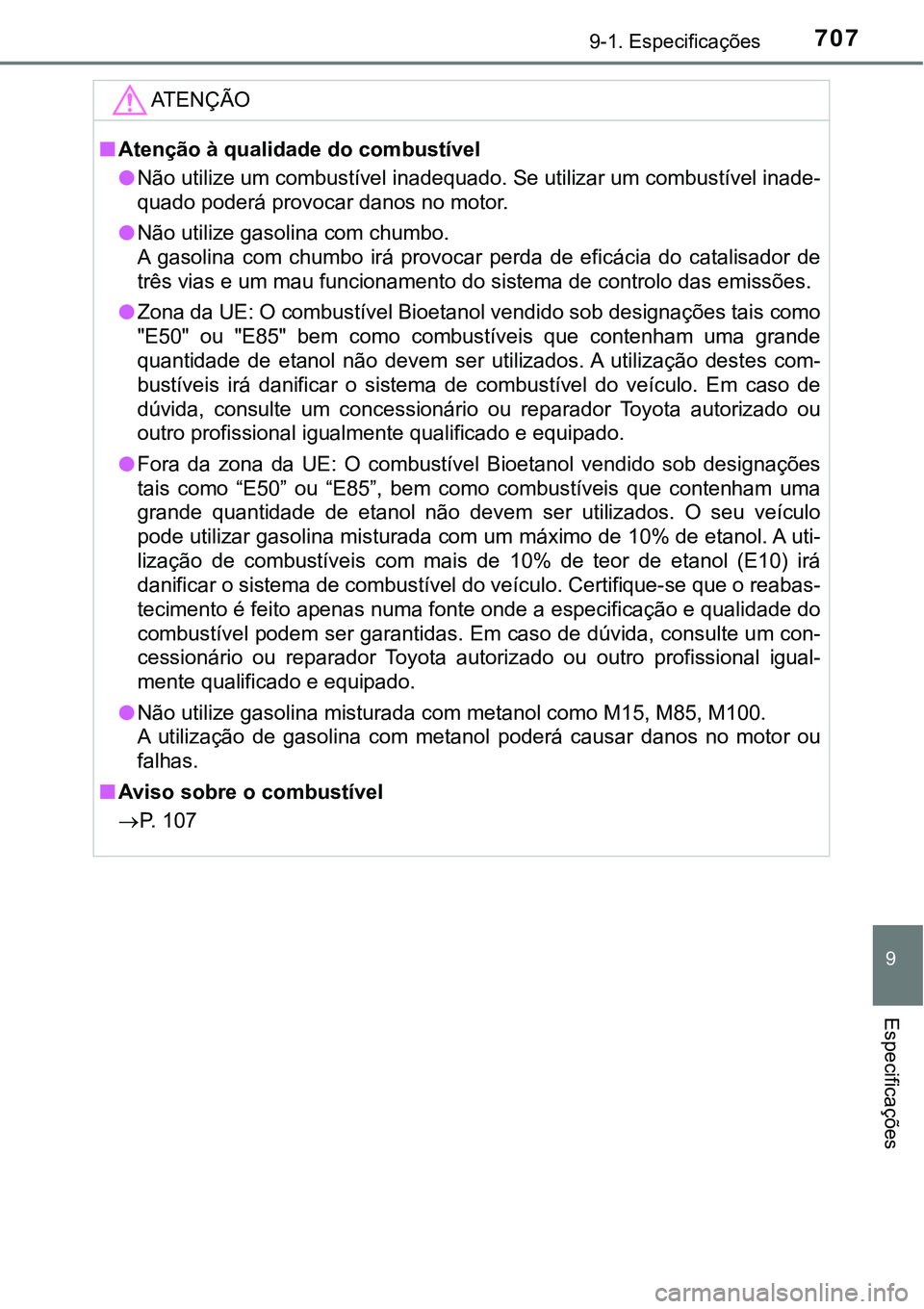

7079-1. Especificações
9
Especificações
ATENÇÃO
nAtenção à qualidade do combustível
lNão utilize um combustível inadequado. Se utilizar um combustível inade-
quado poderá provocar danos no motor.
lNão utilize gasolina com chumbo.
A gasolina com chumbo irá provocar perda de eficácia do catalisador de
<005700550072005600030059004c0044005600030048000300580050000300500044005800030049005800510046004c0052005100440050004800510057005200030047005200030056004c00560057004800500044000300470048000300460052005100
5700550052004f00520003004700440056000300480050004c[ssões.
lZona da UE: O combustível Bioetanol vendido sob designações tais como
"E50" ou "E85" bem como combustíveis que contenham uma grande
quantidade de etanol não devem ser utilizados. A utilização destes com-
bustíveis irá danificar o sistema de combustível do veículo. Em caso de
dúvida, consulte um concessionário ou reparador Toyota autorizado ou
outro profissional igualmente qualificado e equipado.
lFora da zona da UE: O combustível Bioetanol vendido sob designações
tais como “E50” ou “E85”, bem como combustíveis que contenham uma
grande quantidade de etanol não devem ser utilizados. O seu veículo
pode utilizar gasolina misturada com um máximo de 10% de etanol. A uti-
lização de combustíveis com mais de 10% de teor de etanol (E10) irá
danificar o sistema de combustível do veículo. Certifique-se que o reabas-
tecimento é feito apenas numa fonte onde a especificação e qualidade do
combustível podem ser garantidas. Em caso de dúvida, consulte um con-
cessionário ou reparador Toyota autorizado ou outro profissional igual-
mente qualificado e equipado.
lNão utilize gasolina misturada com metanol como M15, M85, M100.
A utilização de gasolina com metanol poderá causar danos no motor ou
falhas.
nAviso sobre o combustível
P. 107

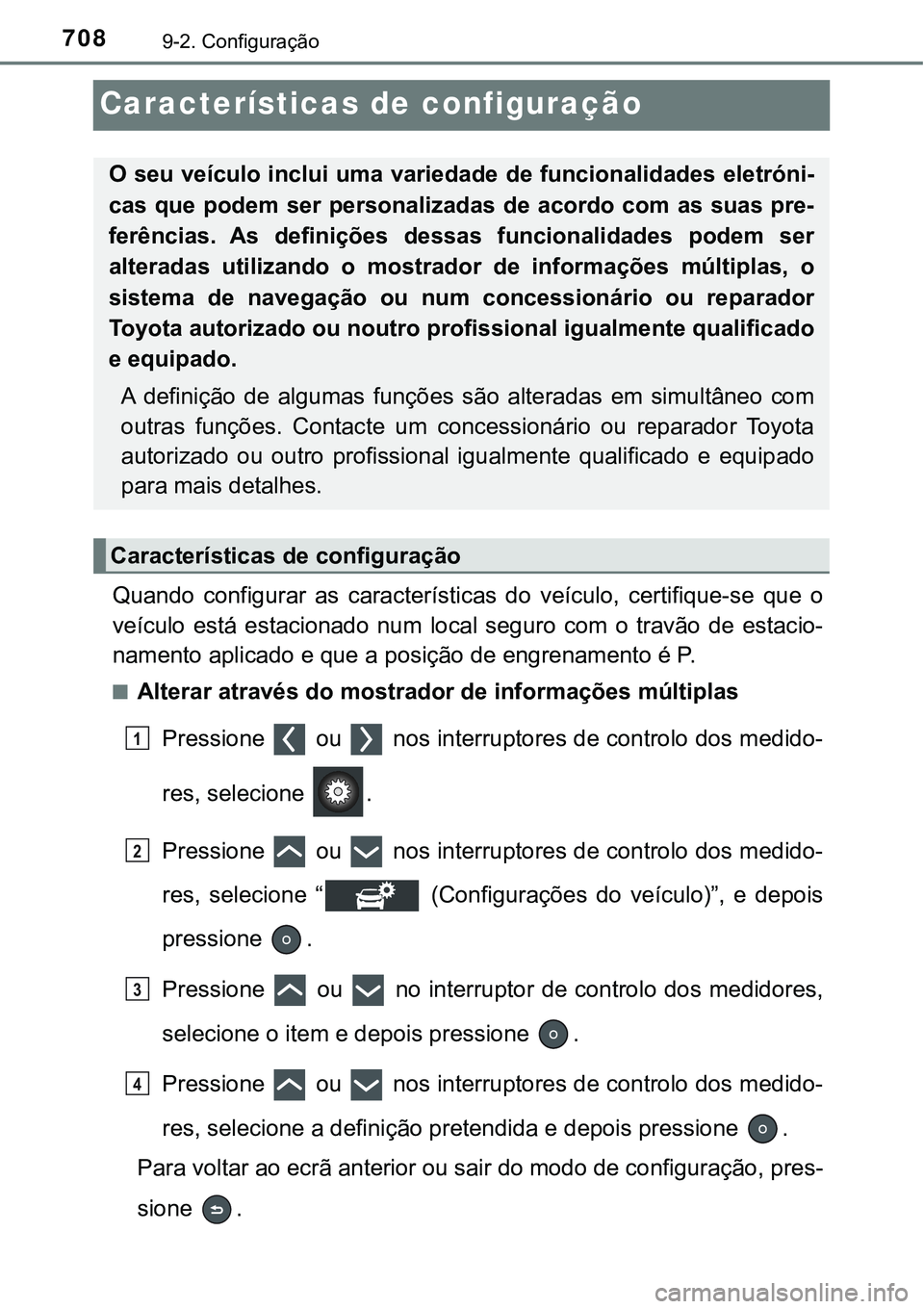

7089-2. Configuração
Características de configuração
Quando configurar as características do veículo, certifique-se que o
veículo está estacionado num local seguro com o travão de estacio-
namento aplicado e que a posição de engrenamento é P.
nAlterar através do mostrador de informações múltiplas
Pressione ou nos interruptores de controlo dos medido-
res, selecione .
Pressione ou nos interruptores de controlo dos medido-
res, selecione “ (Configurações do veículo)”, e depois
pressione .
Pressione ou no interruptor de controlo dos medidores,
selecione o item e depois pressione .
Pressione ou nos interruptores de controlo dos medido-
res, selecione a definição pretendida e depois pressione .
Para voltar ao ecrã anterior ou sair do modo de configuração, pres-
sione .
O seu veículo inclui uma variedade de funcionalidades eletróni-
cas que podem ser personalizadas de acordo com as suas pre-
ferências. As definições dessas funcionalidades podem ser
alteradas utilizando o mostrador de informações múltiplas, o
sistema de navegação ou num concessionário ou reparador
Toyota autorizado ou noutro profissional igualmente qualificado
e equipado.
A definição de algumas funções são alteradas em simultâneo com
outras funções. Contacte um concessionário ou reparador Toyota
autorizado ou outro profissional igualmente qualificado e equipado
para mais detalhes.
Características de configuração
1
2
3
4
