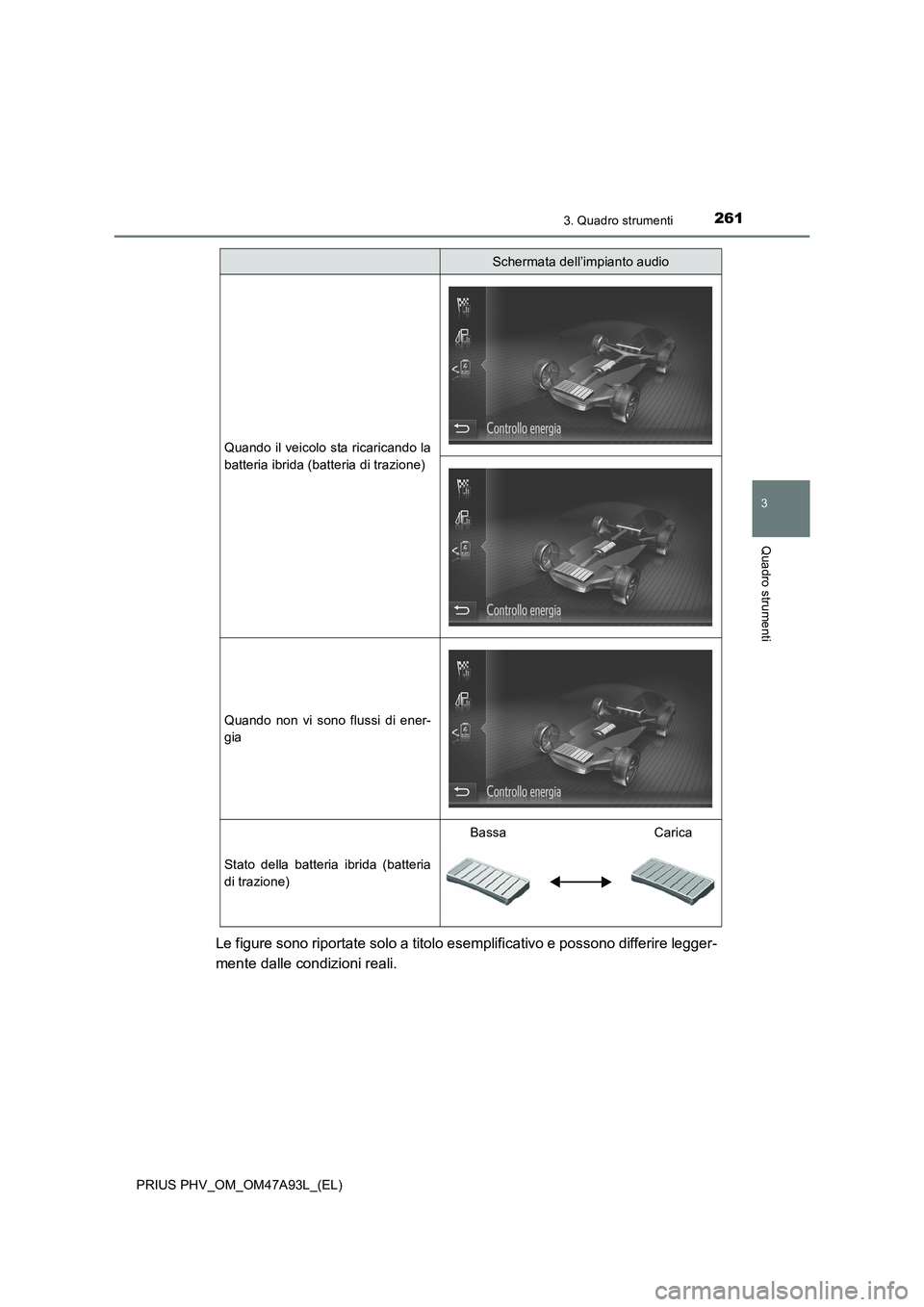

2613. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)
Le figure sono riportate solo a titolo esemplificativo e possono differire legger-
mente dalle condizioni reali.
Quando il veicolo sta ricaricando la
batteria ibrida (batteria di trazione)
Quando non vi sono flussi di ener-
gia
Stato della batteria ibrida (batteria
di trazione)
BassaCarica
Schermata dell’impianto audio

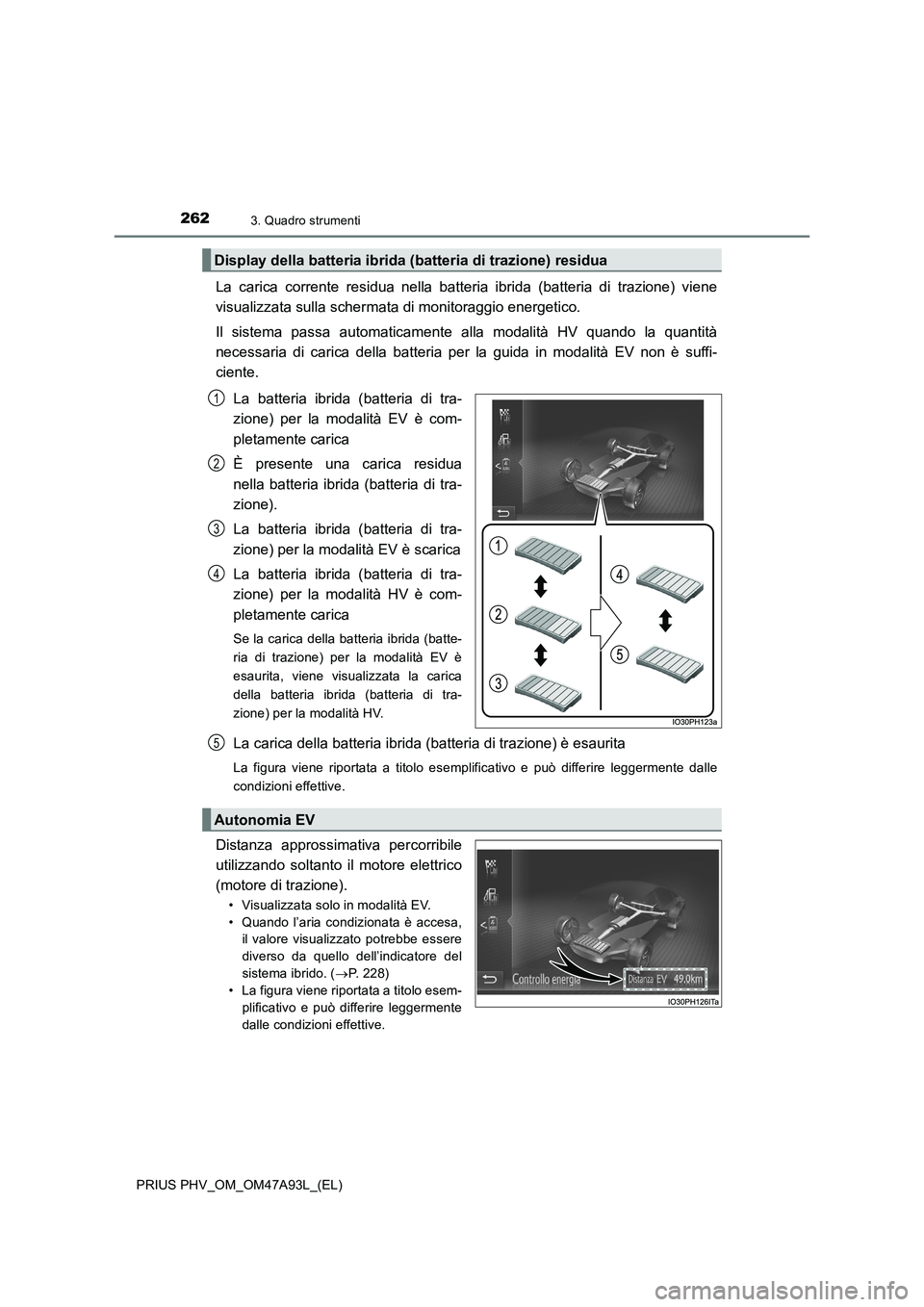

2623. Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)
La carica corrente residua nella batteria ibrida (batteria di trazione) viene
visualizzata sulla schermata di monitoraggio energetico.
Il sistema passa automaticamente alla modalità HV quando la quantità
necessaria di carica della batteria per la guida in modalità EV non è suffi-
ciente.
La batteria ibrida (batteria di tra-
zione) per la modalità EV è com-
pletamente carica
È presente una carica residua
nella batteria ibrida (batteria di tra-
zione).
La batteria ibrida (batteria di tra-
zione) per la modalità EV è scarica
La batteria ibrida (batteria di tra-
zione) per la modalità HV è com-
pletamente carica
Se la carica della batteria ibrida (batte-
ria di trazione) per la modalità EV è
esaurita, viene visualizzata la carica
della batteria ibrida (batteria di tra-
zione) per la modalità HV.
La carica della batteria ibrida (batteria di trazione) è esaurita
La figura viene riportata a titolo esemplificativo e può differire leggermente dalle
condizioni effettive.
Distanza approssimativa percorribile
utilizzando soltanto il motore elettrico
(motore di trazione).
• Visualizzata solo in modalità EV.
• Quando l’aria condizionata è accesa,
il valore visualizzato potrebbe essere
diverso da quello dell’indicatore del
sistema ibrido. (P. 2 2 8 )
• La figura viene riportata a titolo esem-
plificativo e può differire leggermente
dalle condizioni effettive.
Display della batteria ibrida (batteria di trazione) residua
1
2
3
4
Autonomia EV
5

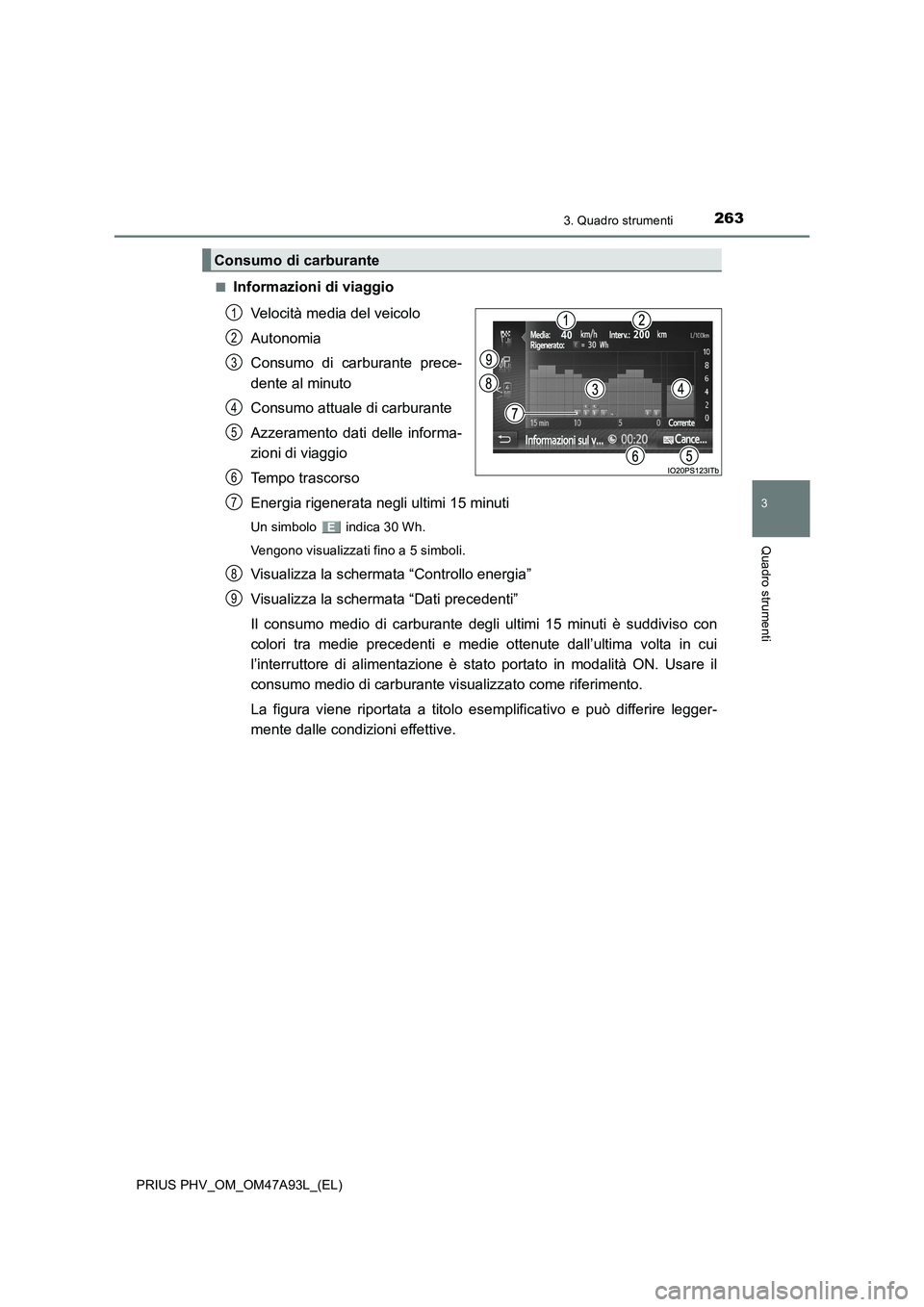

2633. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)■
Informazioni di viaggio
Velocità media del veicolo
Autonomia
Consumo di carburante prece-
dente al minuto
Consumo attuale di carburante
Azzeramento dati delle informa-
zioni di viaggio
Tempo trascorso
Energia rigenerata negli ultimi 15 minuti
Un simbolo indica 30 Wh.
Vengono visualizzati fino a 5 simboli.
Visualizza la schermata “Controllo energia”
Visualizza la schermata “Dati precedenti”
Il consumo medio di carburante degli ultimi 15 minuti è suddiviso con
colori tra medie precedenti e medie ottenute dall’ultima volta in cui
l’interruttore di alimentazione è stato portato in modalità ON. Usare il
consumo medio di carburante visualizzato come riferimento.
La figura viene riportata a titolo esemplificativo e può differire legger-
mente dalle condizioni effettive.
Consumo di carburante
1
2
3
4
5
6
7
8
9

2643. Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)■

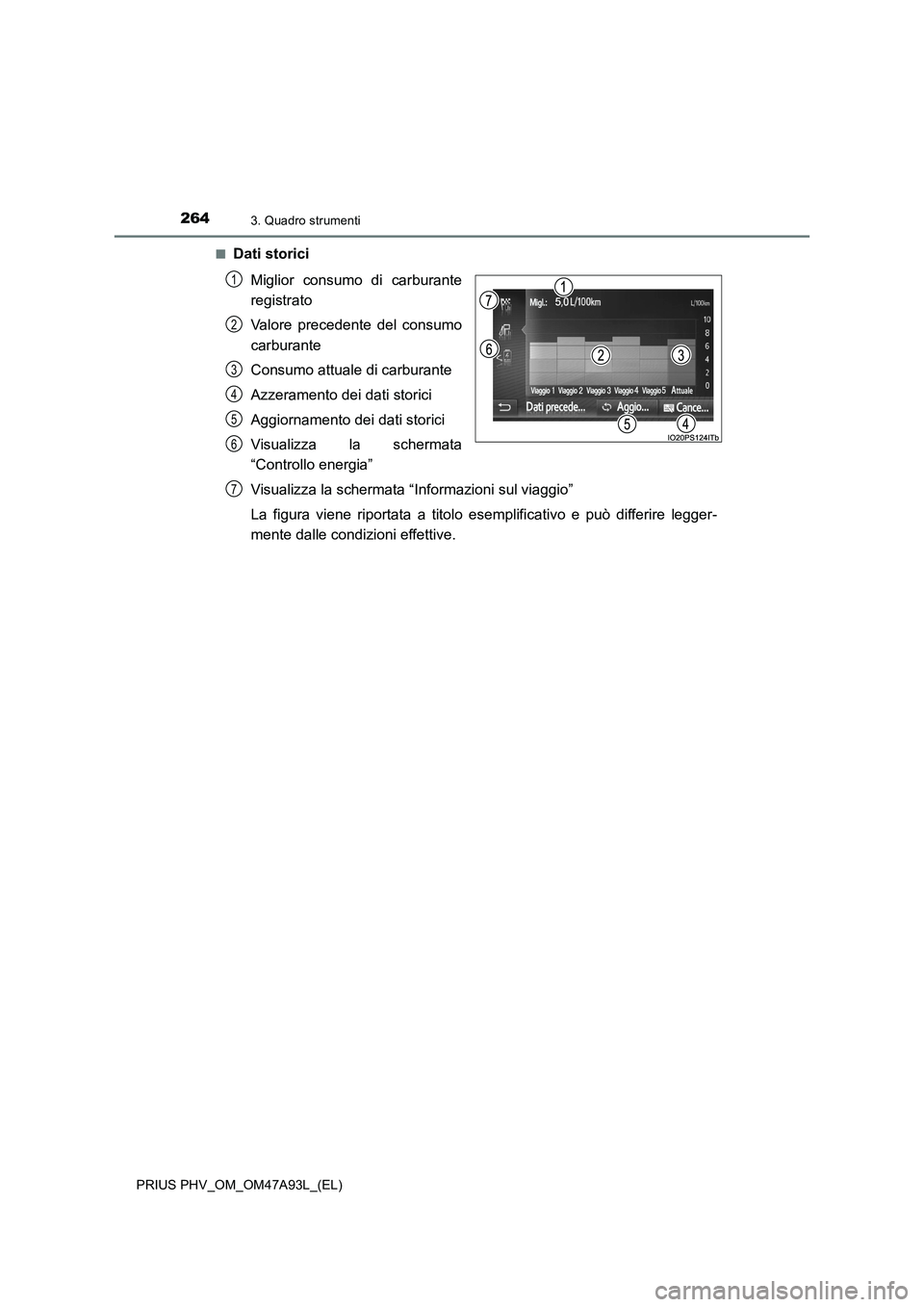

Dati storici
Miglior consumo di carburante
registrato
Valore precedente del consumo
carburante
Consumo attuale di carburante
Azzeramento dei dati storici
Aggiornamento dei dati storici
Visualizza la schermata
“Controllo energia”
Visualizza la schermata “Informazioni sul viaggio”
La figura viene riportata a titolo esemplificativo e può differire legger-
mente dalle condizioni effettive.
1
2
3
4
5
6
7

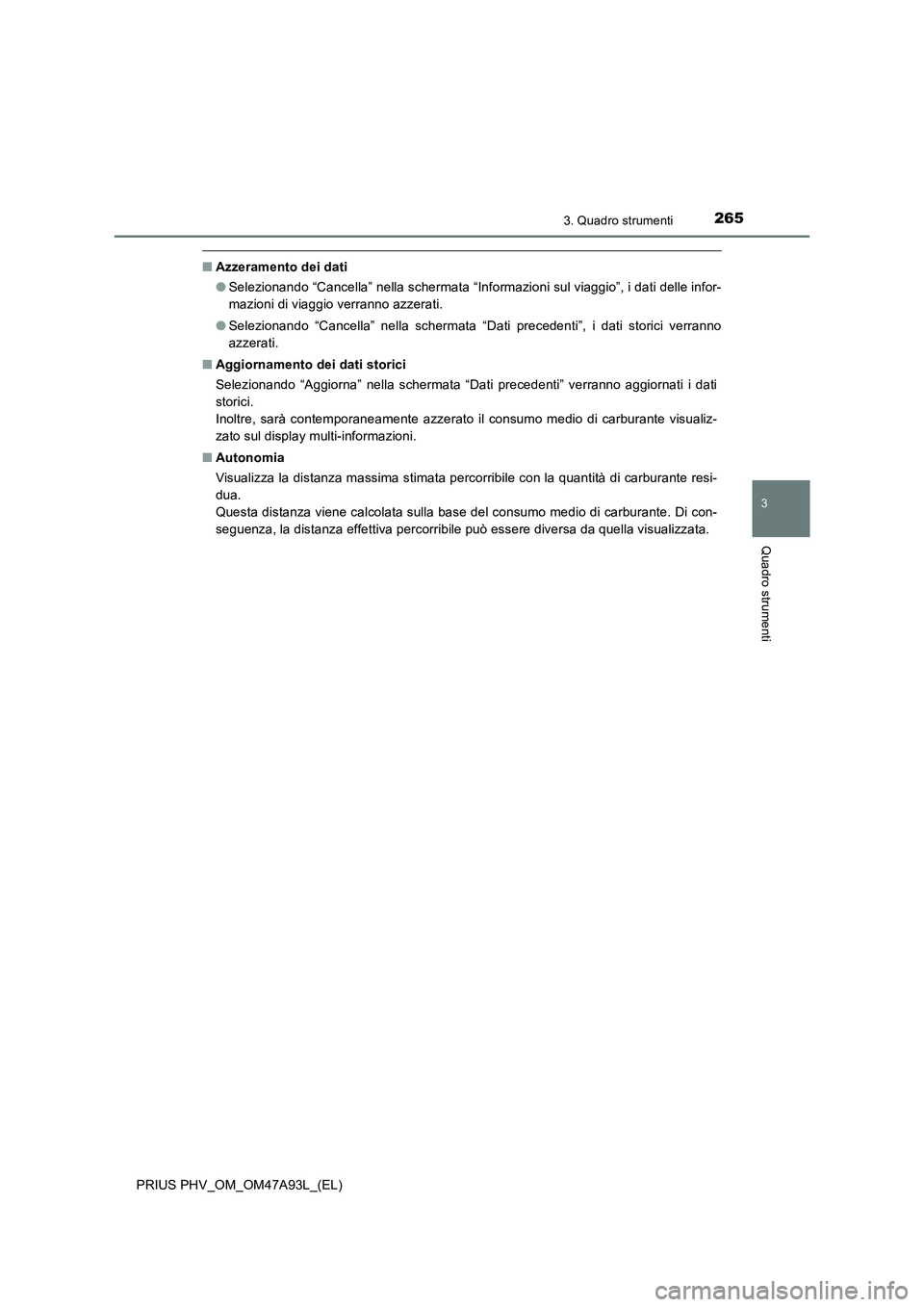

2653. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)
■Azzeramento dei dati
●Selezionando “Cancella” nella schermata “Informazioni sul viaggio”, i dati delle infor-
mazioni di viaggio verranno azzerati.
●Selezionando “Cancella” nella schermata “Dati precedenti”, i dati storici verranno
azzerati.
■Aggiornamento dei dati storici
Selezionando “Aggiorna” nella schermata “Dati precedenti” verranno aggiornati i dati
storici.
Inoltre, sarà contemporaneamente azzerato il consumo medio di carburante visualiz-
zato sul display multi-informazioni.
■Autonomia
Visualizza la distanza massima stimata percorribile con la quantità di carburante resi-
dua.
Questa distanza viene calcolata sulla base del consumo medio di carburante. Di con-
seguenza, la distanza effettiva percorribile può essere diversa da quella visualizzata.

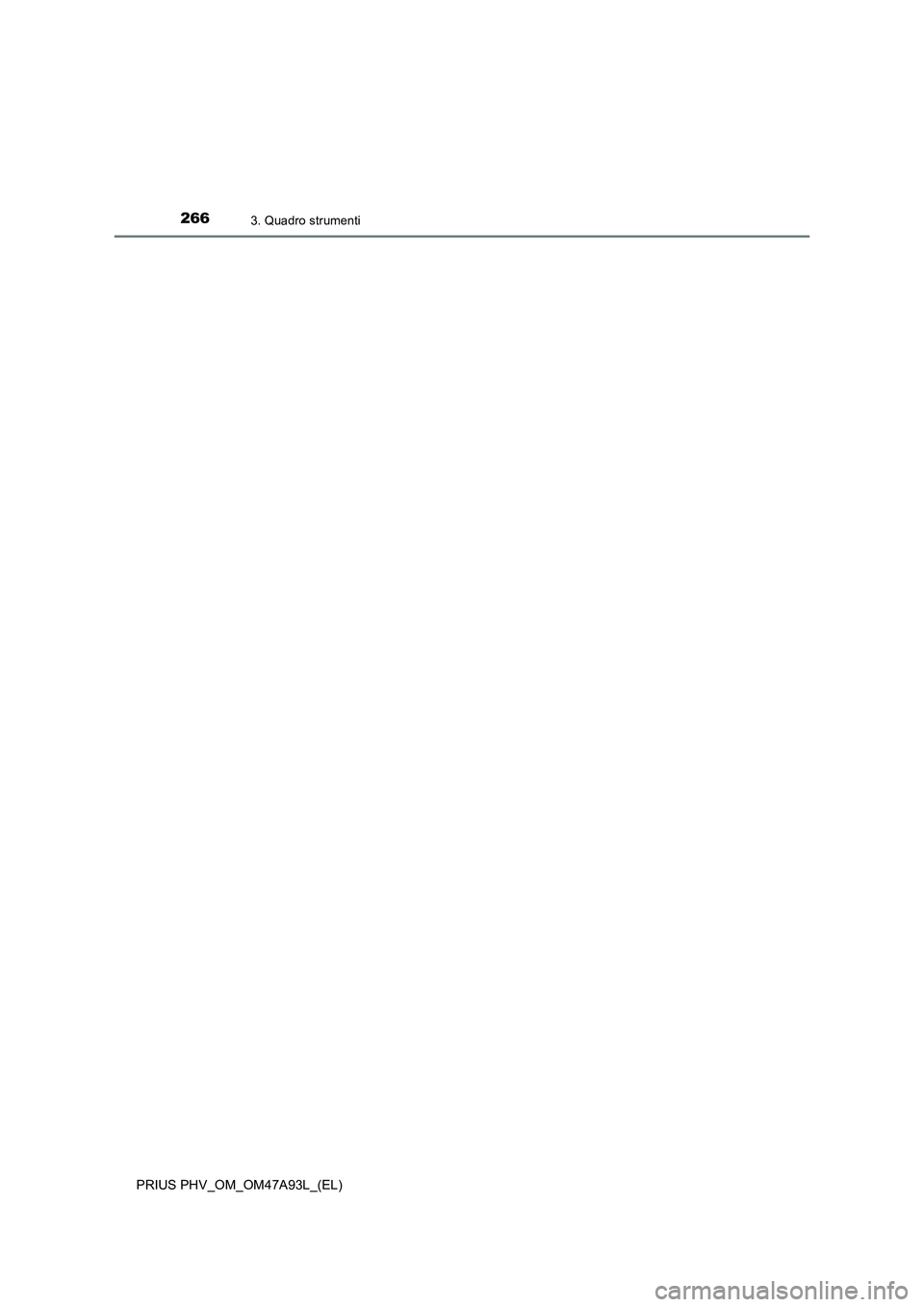

2663. Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)

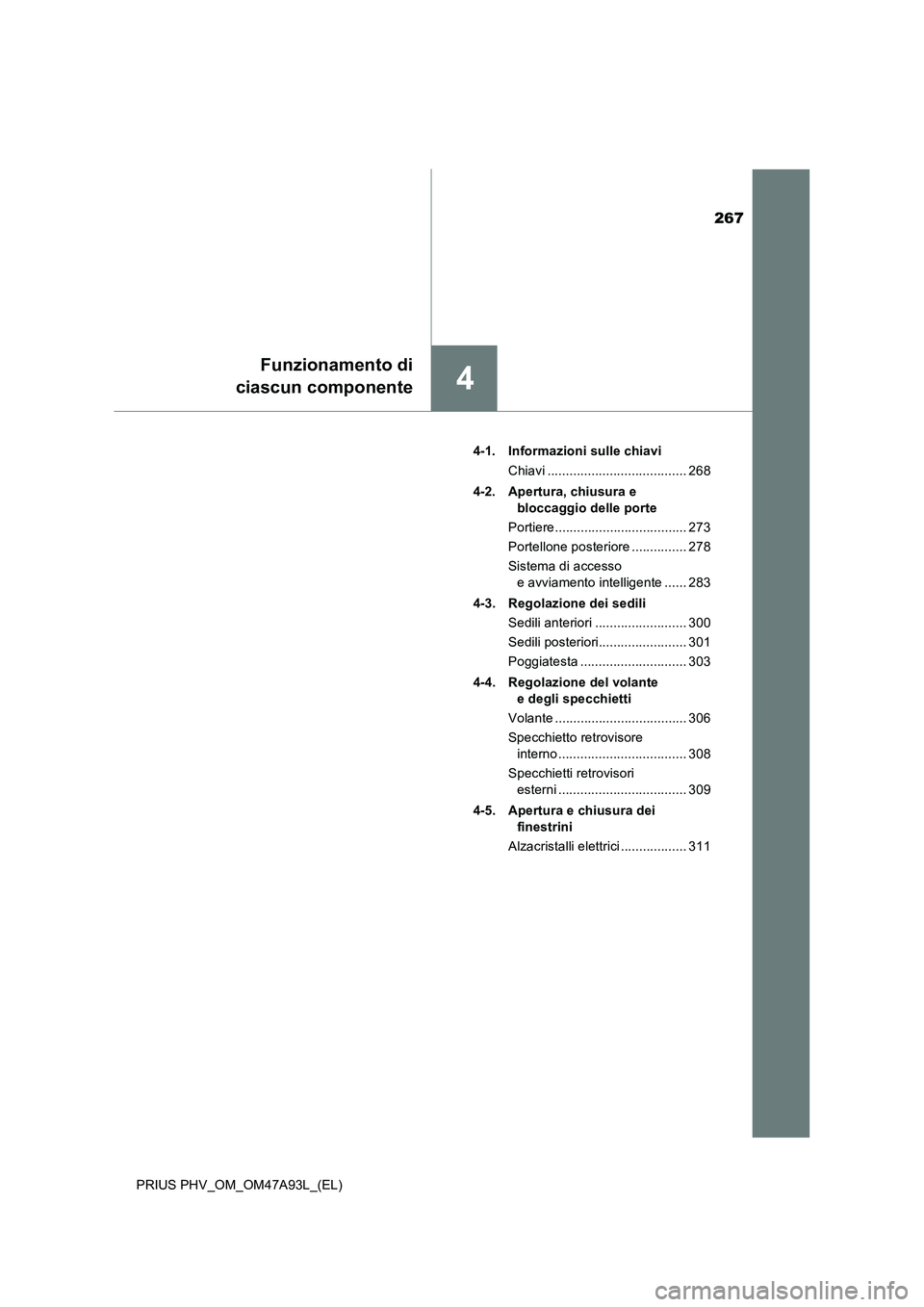

267
4
Funzionamento di
ciascun componente
PRIUS PHV_OM_OM47A93L_(EL)4-1. Informazioni sulle chiavi
Chiavi ...................................... 268
4-2. Apertura, chiusura e
bloccaggio delle porte
Portiere.................................... 273
Portellone posteriore ............... 278
Sistema di accesso
e avviamento intelligente ...... 283
4-3. Regolazione dei sedili
Sedili anteriori ......................... 300
Sedili posteriori........................ 301
Poggiatesta ............................. 303
4-4. Regolazione del volante
e degli specchietti
Volante .................................... 306
Specchietto retrovisore
interno ................................... 308
Specchietti retrovisori
esterni ................................... 309
4-5. Apertura e chiusura dei
finestrini
Alzacristalli elettrici .................. 311

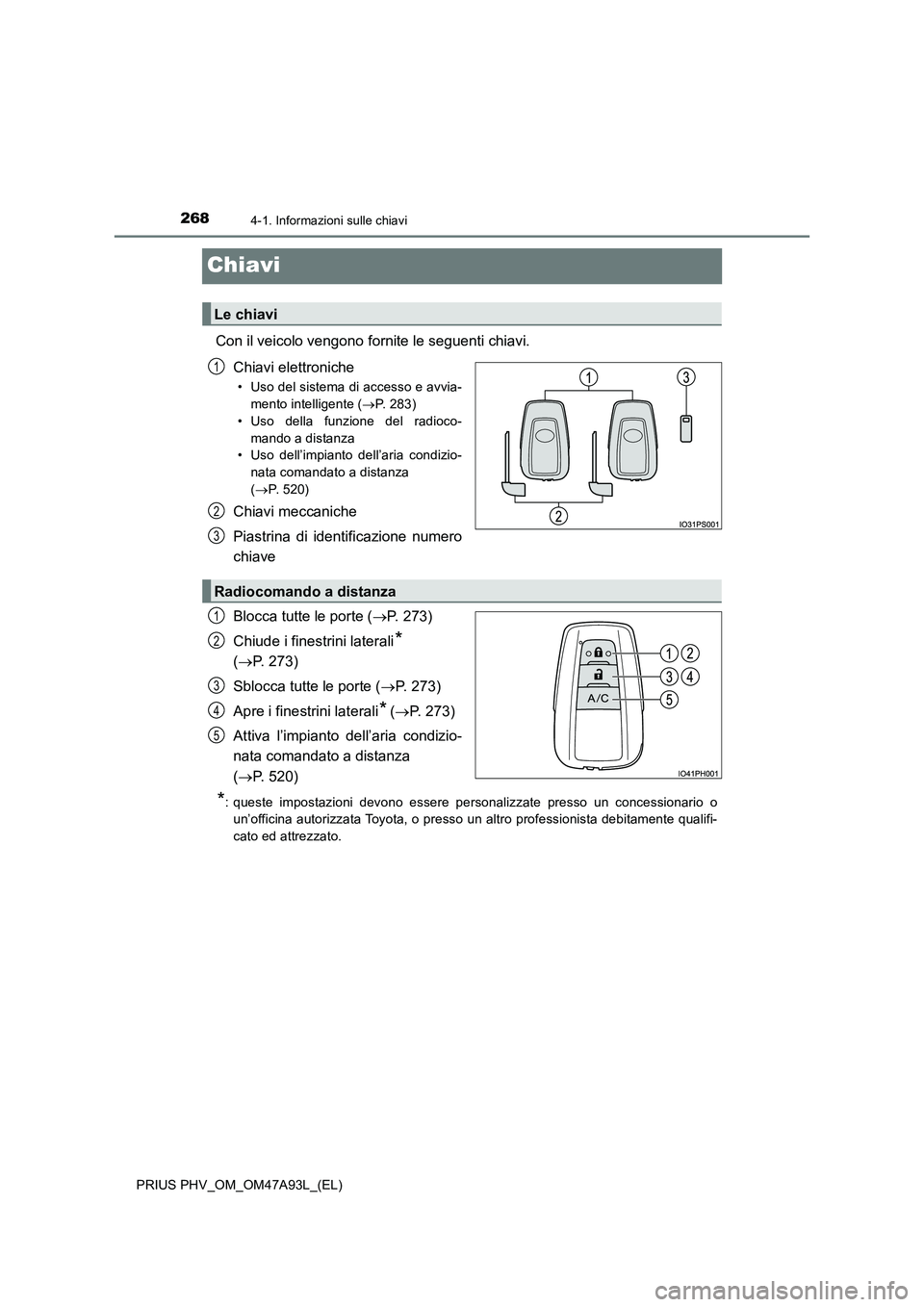

2684-1. Informazioni sulle chiavi
PRIUS PHV_OM_OM47A93L_(EL)
Chiavi
Con il veicolo vengono fornite le seguenti chiavi.Chiavi elettroniche
• Uso del sistema di accesso e avvia-mento intelligente ( P. 283)
• Uso della funzione del radioco- mando a distanza
• Uso dell’impianto dell’aria condizio-
nata comandato a distanza
( P. 5 2 0 )
Chiavi meccaniche
Piastrina di identificazione numero
chiave
Blocca tutte le porte ( P. 273)
Chiude i finestrini laterali
*
( P. 273)
Sblocca tutte le porte ( P. 273)
Apre i finestrini laterali
* ( P. 273)
Attiva l’impianto dell’aria condizio-
nata comandato a distanza
( P. 520)
*: queste impostazioni devono essere personalizzate presso un concessionario o
un’officina autorizzata Toyota, o presso un altro professionista debitamente qualifi-
cato ed attrezzato.
Le chiavi
1
2
3
Radiocomando a distanza
1
2
3
4
5

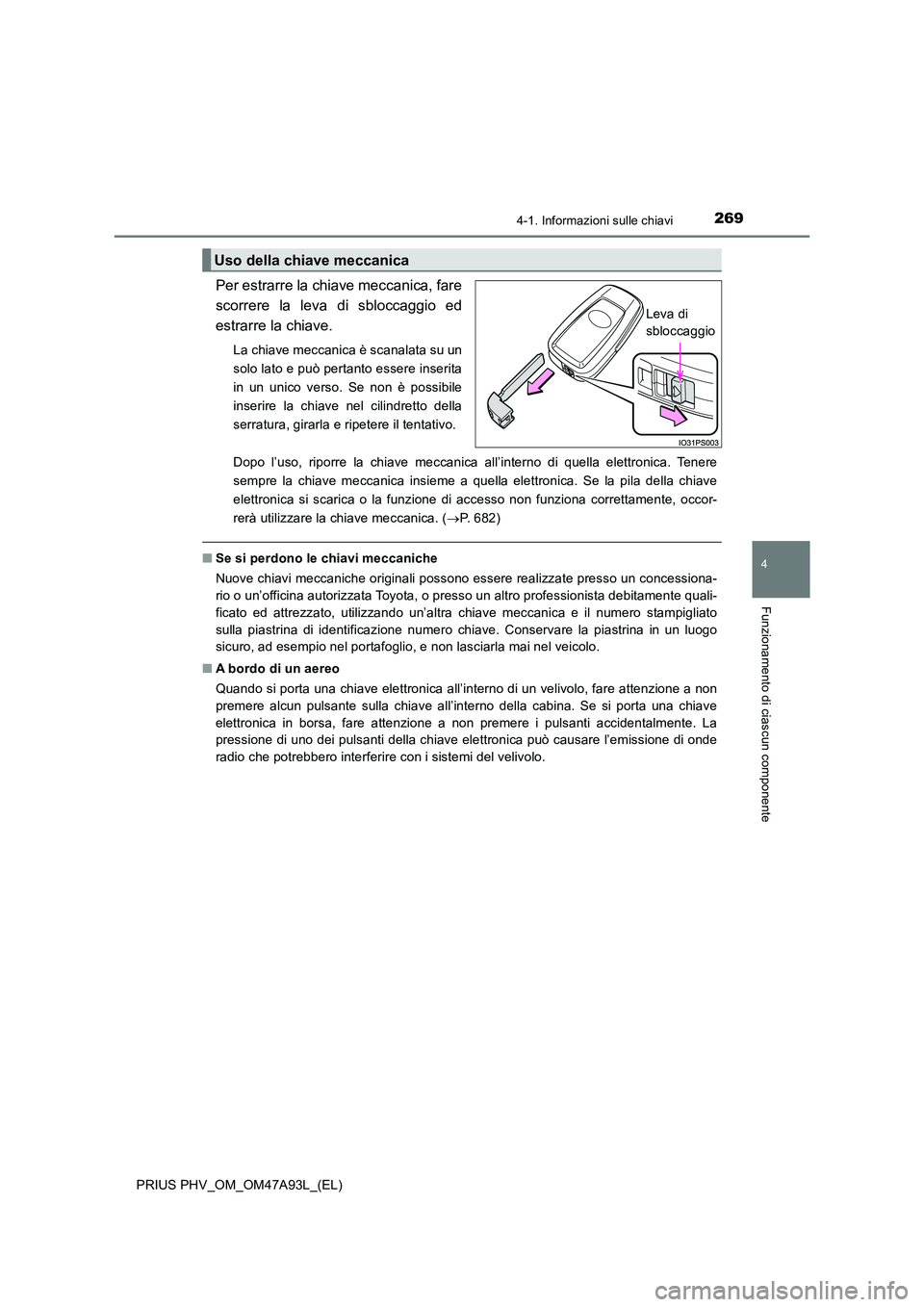

2694-1. Informazioni sulle chiavi
PRIUS PHV_OM_OM47A93L_(EL)
4
Funzionamento di ciascun componente
Per estrarre la chiave meccanica, fare
scorrere la leva di sbloccaggio ed
estrarre la chiave.
La chiave meccanica è scanalata su un
solo lato e può pertanto essere inserita
in un unico verso. Se non è possibile
inserire la chiave nel cilindretto della
serratura, girarla e ripetere il tentativo.
Dopo l’uso, riporre la chiave meccanica all’interno di quella elettronica. Tenere
sempre la chiave meccanica insieme a quella elettronica. Se la pila della chiave
elettronica si scarica o la funzione di accesso non funziona correttamente, occor-
rerà utilizzare la chiave meccanica. ( P. 682)
■Se si perdono le chiavi meccaniche
Nuove chiavi meccaniche originali possono essere realizzate presso un concessiona-
rio o un’officina autorizzata Toyota, o presso un altro professionista debitamente quali-
ficato ed attrezzato, utilizzando un’altra chiave meccanica e il numero stampigliato
sulla piastrina di identificazione numero chiave. Conservare la piastrina in un luogo
sicuro, ad esempio nel portafoglio, e non lasciarla mai nel veicolo.
■ A bordo di un aereo
Quando si porta una chiave elettronica all’interno di un velivolo, fare attenzione a non
premere alcun pulsante sulla chiave all’interno della cabina. Se si porta una chiave
elettronica in borsa, fare attenzione a non premere i pulsanti accidentalmente. La
pressione di uno dei pulsanti della chiave elettronica può causare l’emissione di onde
radio che potrebbero interferire con i sistemi del velivolo.
Uso della chiave meccanica
Leva di
sbloccaggio

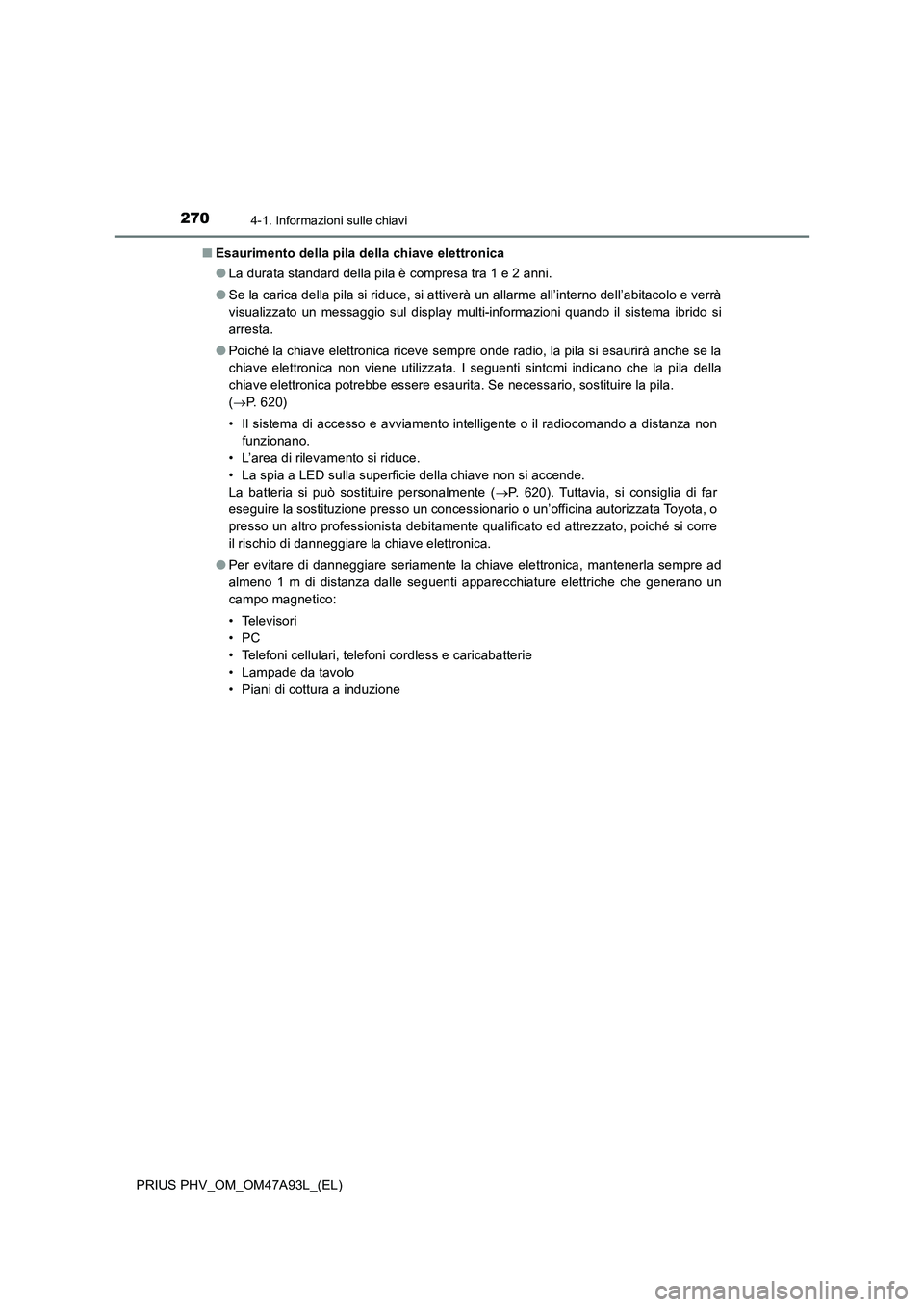

2704-1. Informazioni sulle chiavi
PRIUS PHV_OM_OM47A93L_(EL)■Esaurimento della pila della chiave elettronica
●La durata standard della pila è compresa tra 1 e 2 anni.
●Se la carica della pila si riduce, si attiverà un allarme all’interno dell’abitacolo e verrà
visualizzato un messaggio sul display multi-informazioni quando il sistema ibrido si
arresta.
●Poiché la chiave elettronica riceve sempre onde radio, la pila si esaurirà anche se la
chiave elettronica non viene utilizzata. I seguenti sintomi indicano che la pila della
chiave elettronica potrebbe essere esaurita. Se necessario, sostituire la pila.
(P. 620)
• Il sistema di accesso e avviamento intelligente o il radiocomando a distanza non
funzionano.
• L’area di rilevamento si riduce.
• La spia a LED sulla superficie della chiave non si accende.
La batteria si può sostituire personalmente (P. 620). Tuttavia, si consiglia di far
eseguire la sostituzione presso un concessionario o un’officina autorizzata Toyota, o
presso un altro professionista debitamente qualificato ed attrezzato, poiché si corre
il rischio di danneggiare la chiave elettronica.
●Per evitare di danneggiare seriamente la chiave elettronica, mantenerla sempre ad
almeno 1 m di distanza dalle seguenti apparecchiature elettriche che generano un
campo magnetico:
• Televisori
•PC
• Telefoni cellulari, telefoni cordless e caricabatterie
• Lampade da tavolo
• Piani di cottura a induzione
