2313. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)

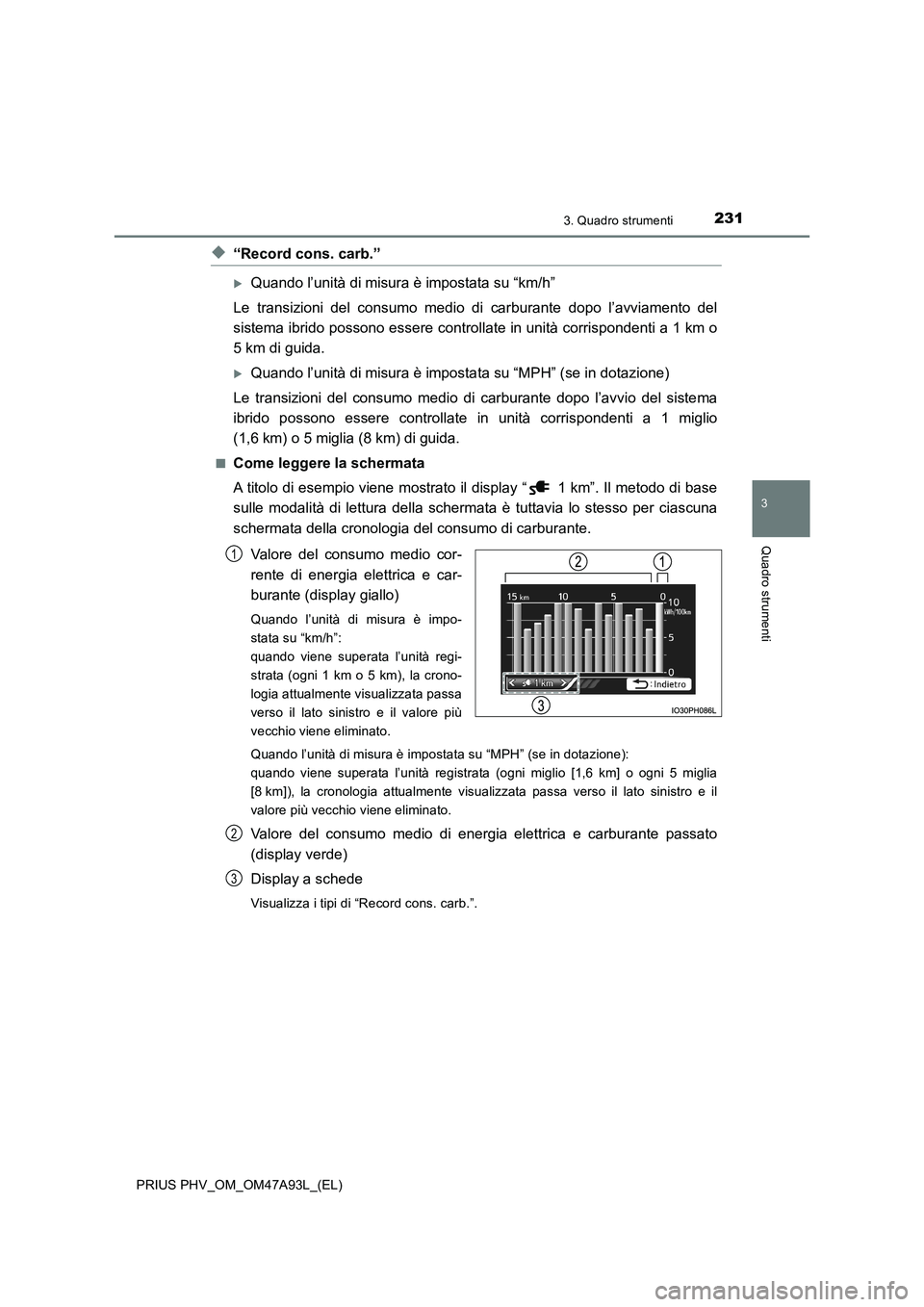

◆“Record cons. carb.”
Quando l’unità di misura è impostata su “km/h”
Le transizioni del consumo medio di carburante dopo l’avviamento del
sistema ibrido possono essere controllate in unità corrispondenti a 1 km o
5 km di guida.
Quando l’unità di misura è impostata su “MPH” (se in dotazione)
Le transizioni del consumo medio di carburante dopo l’avvio del sistema
ibrido possono essere controllate in unità corrispondenti a 1 miglio
(1,6 km) o 5 miglia (8 km) di guida.
■Come leggere la schermata
A titolo di esempio viene mostrato il display “ 1 km”. Il metodo di base
sulle modalità di lettura della schermata è tuttavia lo stesso per ciascuna
schermata della cronologia del consumo di carburante.
Valore del consumo medio cor-
rente di energia elettrica e car-
burante (display giallo)
Quando l’unità di misura è impo-
stata su “km/h”:
quando viene superata l’unità regi-
strata (ogni 1 km o 5 km), la crono-
logia attualmente visualizzata passa
verso il lato sinistro e il valore più
vecchio viene eliminato.
Quando l’unità di misura è impostata su “MPH” (se in dotazione):
quando viene superata l’unità registrata (ogni miglio [1,6 km] o ogni 5 miglia
[8 km]), la cronologia attualmente visualizzata passa verso il lato sinistro e il
valore più vecchio viene eliminato.
Valore del consumo medio di energia elettrica e carburante passato
(display verde)
Display a schede
Visualizza i tipi di “Record cons. carb.”.
1
2
3

2323. Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)■
Tipi di “Record cons. carb.”
Quando l’unità di misura è impostata su “km/h”
*: questo valore viene azzerato a ogni arresto del sistema ibrido.
Quando l’unità di misura è impostata su “MPH” (se in dotazione)
*: questo valore viene azzerato a ogni arresto del sistema ibrido.
Display a schedeContenuti registratiIntervallo registrato
“ 1 km”Consumo medio di elettricità
per ogni km percorso
*Ultimi 15 km percorsi
“ 5 km”Consumo medio di elettricità
per ogni 5 km percorsi
*Ultimi 30 km percorsi
“ 1 km”Consumo medio di carburante
per ogni km percorso
*Ultimi 15 km percorsi
“ 5 km”Consumo medio di carburante
per ogni 5 km percorsi
*Ultimi 30 km percorsi
Display schedaContenuti registratiIntervallo registrato
“ 1 miles”
Consumo medio di energia
elettrica per ogni miglio per-
corso (1,6 km)
*
Ultime 15 miglia (24,1 km) per-
corse
“ 5 miles”
Consumo medio di energia
elettrica per ogni 5 miglia
(8 km) percorse
*
Ultime 30 miglia (48,3 km) per-
corse
“ 1 miles”
Consumo medio di carburante
per ogni miglio percorso
(1,6 km)
*
Ultime 15 miglia (24,1 km) per-
corse
“ 5 miles”
Consumo medio di carburante
per ogni 5 miglia percorse
(8 km)
*
Ultime 30 miglia (48,3 km) per-
corse

2333. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)■

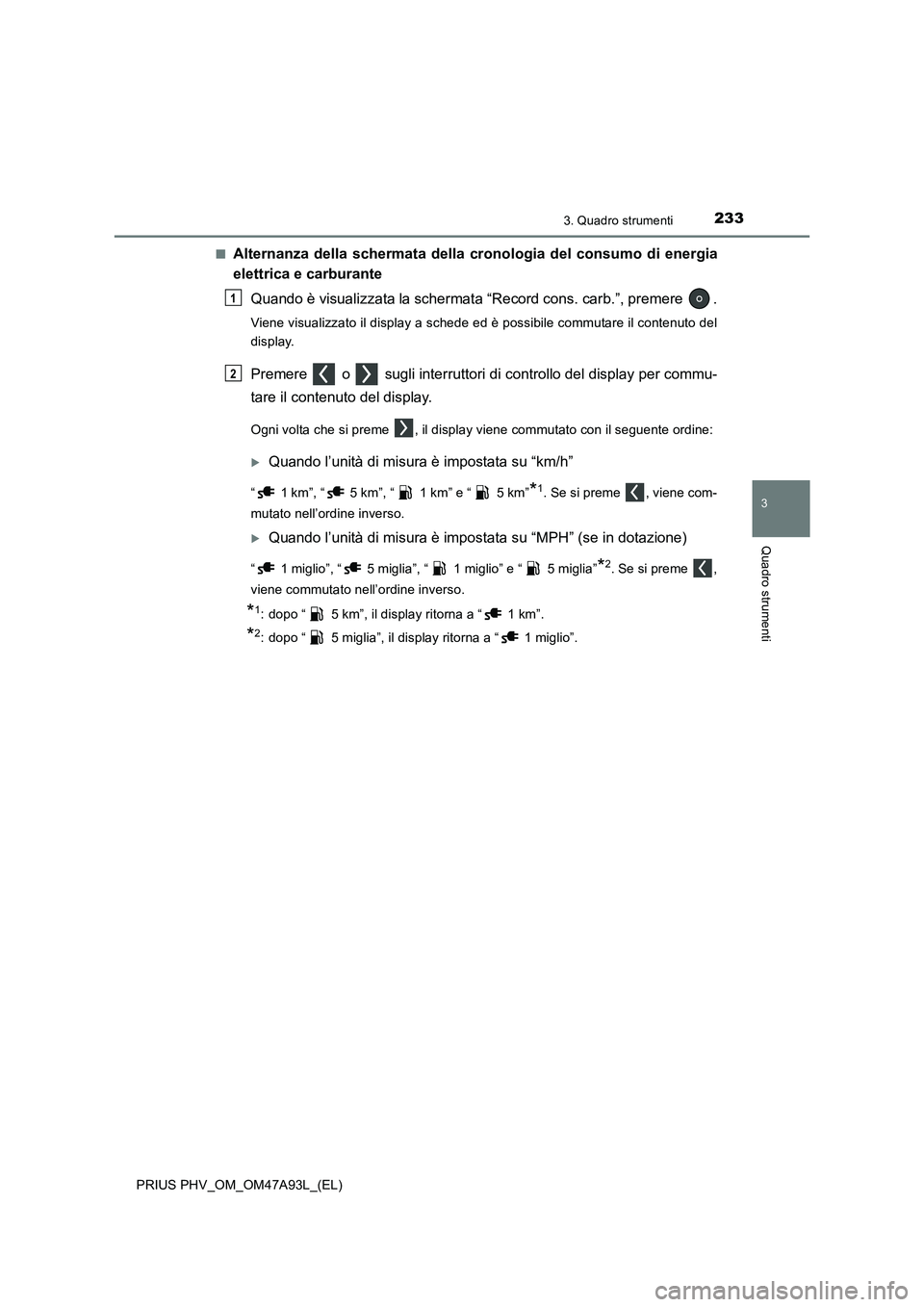

Alternanza della schermata della cronologia del consumo di energia
elettrica e carburante
Quando è visualizzata la schermata “Record cons. carb.”, premere .
Viene visualizzato il display a schede ed è possibile commutare il contenuto del
display.
Premere o sugli interruttori di controllo del display per commu-
tare il contenuto del display.
Ogni volta che si preme , il display viene commutato con il seguente ordine:
Quando l’unità di misura è impostata su “km/h”
“ 1 km”, “ 5 km”, “ 1 km” e “ 5 km”*1. Se si preme , viene com-
mutato nell’ordine inverso.
Quando l’unità di misura è impostata su “MPH” (se in dotazione)
“ 1 miglio”, “ 5 miglia”, “ 1 miglio” e “ 5 miglia”*2. Se si preme ,
viene commutato nell’ordine inverso.
*1: dopo “ 5 km”, il display ritorna a “ 1 km”.
*2: dopo “ 5 miglia”, il display ritorna a “ 1 miglio”.
1
2

2343. Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)

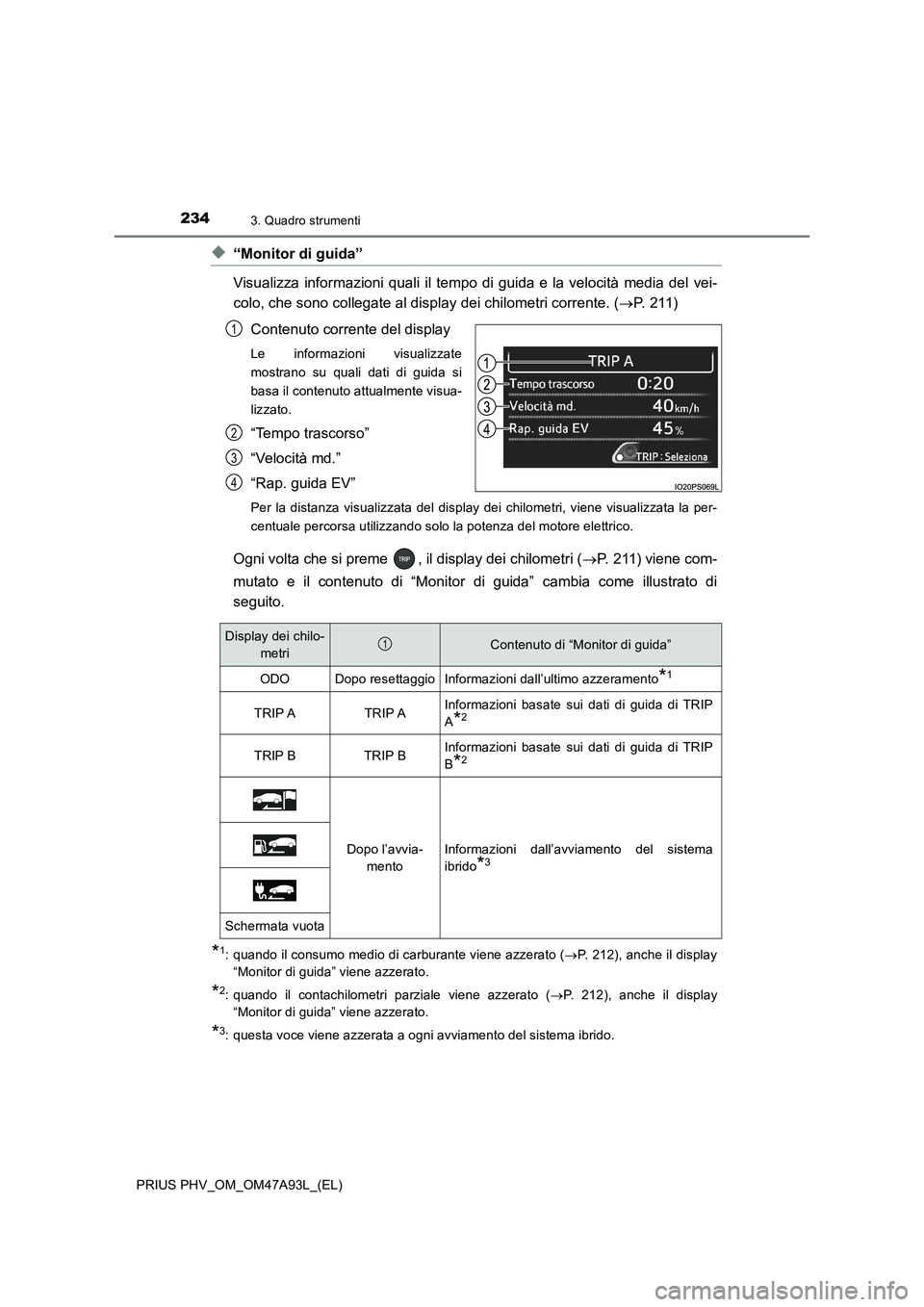

◆“Monitor di guida”
Visualizza informazioni quali il tempo di guida e la velocità media del vei-
colo, che sono collegate al display dei chilometri corrente. (P. 2 1 1 )
Contenuto corrente del display
Le informazioni visualizzate
mostrano su quali dati di guida si
basa il contenuto attualmente visua-
lizzato.
“Tempo trascorso”
“Velocità md.”
“Rap. guida EV”
Per la distanza visualizzata del display dei chilometri, viene visualizzata la per-
centuale percorsa utilizzando solo la potenza del motore elettrico.
Ogni volta che si preme , il display dei chilometri (P. 211) viene com-
mutato e il contenuto di “Monitor di guida” cambia come illustrato di
seguito.
*1: quando il consumo medio di carburante viene azzerato (P. 212), anche il display
“Monitor di guida” viene azzerato.
*2: quando il contachilometri parziale viene azzerato (P. 212), anche il display
“Monitor di guida” viene azzerato.
*3: questa voce viene azzerata a ogni avviamento del sistema ibrido.
1
2
3
4
Display dei chilo-
metriContenuto di “Monitor di guida”
ODODopo resettaggioInformazioni dall’ultimo azzeramento*1
TRIP ATRIP AInformazioni basate sui dati di guida di TRIP
A
*2
TRIP BTRIP BInformazioni basate sui dati di guida di TRIP
B
*2
Dopo l’avvia-
mentoInformazioni dall’avviamento del sistema
ibrido
*3
Schermata vuota
1

2353. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)

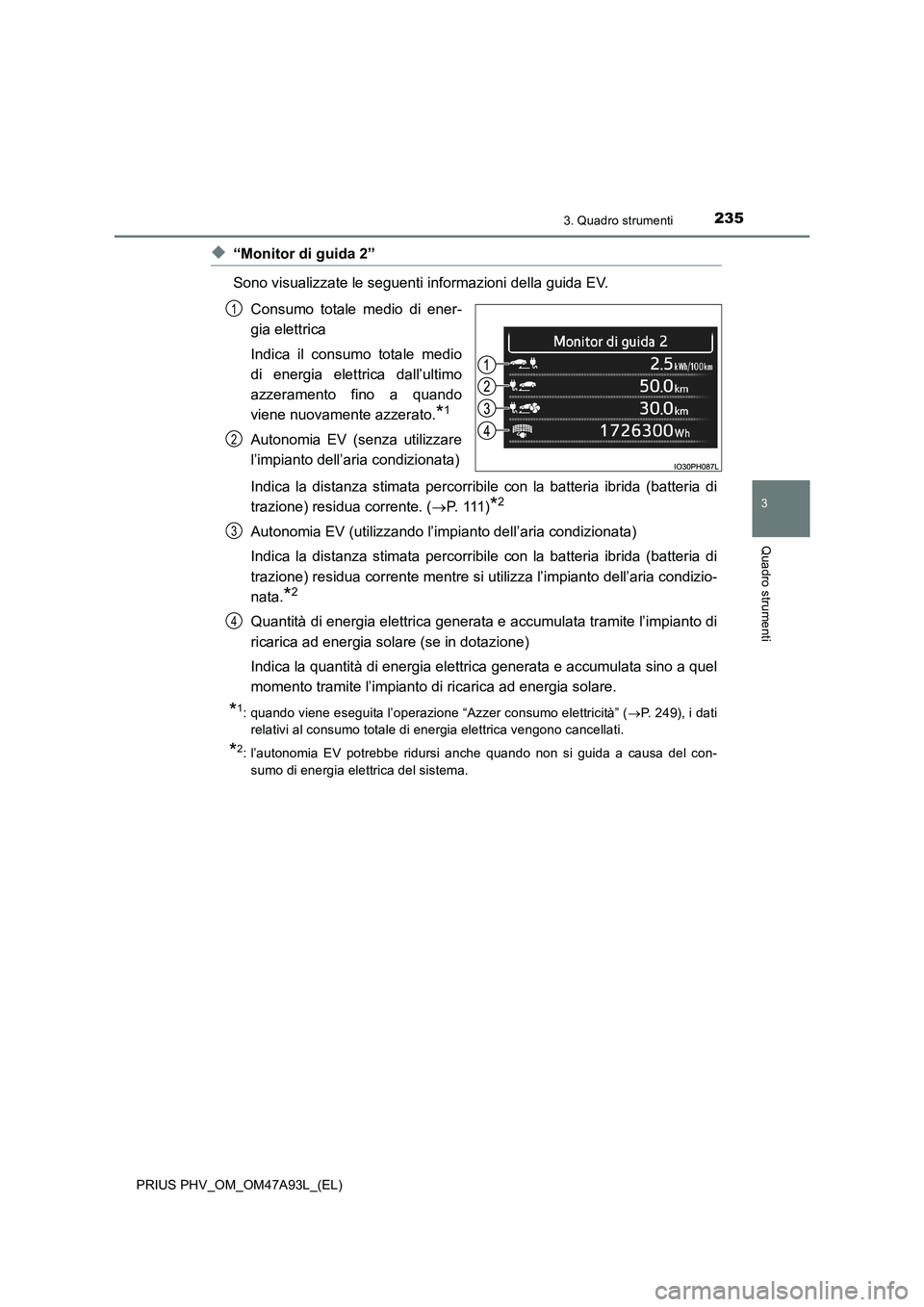

◆“Monitor di guida 2”
Sono visualizzate le seguenti informazioni della guida EV.
Consumo totale medio di ener-
gia elettrica
Indica il consumo totale medio
di energia elettrica dall’ultimo
azzeramento fino a quando
viene nuovamente azzerato.
*1
Autonomia EV (senza utilizzare
l’impianto dell’aria condizionata)
Indica la distanza stimata percorribile con la batteria ibrida (batteria di
trazione) residua corrente. (P. 111 )
*2
Autonomia EV (utilizzando l’impianto dell’aria condizionata)
Indica la distanza stimata percorribile con la batteria ibrida (batteria di
trazione) residua corrente mentre si utilizza l’impianto dell’aria condizio-
nata.
*2
Quantità di energia elettrica generata e accumulata tramite l’impianto di
ricarica ad energia solare (se in dotazione)
Indica la quantità di energia elettrica generata e accumulata sino a quel
momento tramite l’impianto di ricarica ad energia solare.
*1: quando viene eseguita l’operazione “Azzer consumo elettricità” (P. 249), i dati
relativi al consumo totale di energia elettrica vengono cancellati.
*2: l’autonomia EV potrebbe ridursi anche quando non si guida a causa del con-
sumo di energia elettrica del sistema.
1
2
3
4

2363. Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)

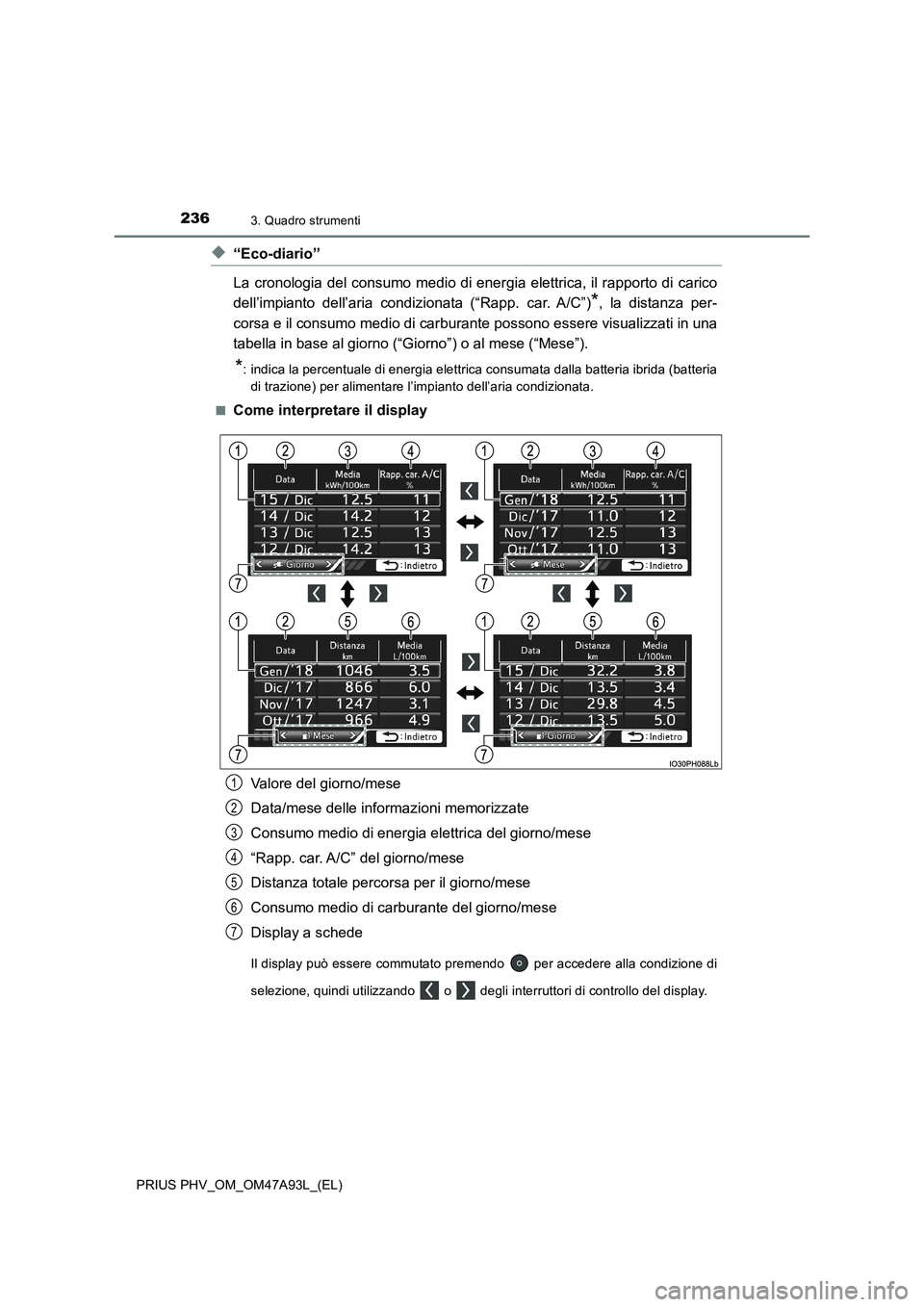

◆“Eco-diario”
La cronologia del consumo medio di energia elettrica, il rapporto di carico
dell’impianto dell’aria condizionata (“Rapp. car. A/C”)
*, la distanza per-
corsa e il consumo medio di carburante possono essere visualizzati in una
tabella in base al giorno (“Giorno”) o al mese (“Mese”).
*: indica la percentuale di energia elettrica consumata dalla batteria ibrida (batteria
di trazione) per alimentare l’impianto dell’aria condizionata.
■
Come interpretare il display
Valore del giorno/mese
Data/mese delle informazioni memorizzate
Consumo medio di energia elettrica del giorno/mese
“Rapp. car. A/C” del giorno/mese
Distanza totale percorsa per il giorno/mese
Consumo medio di carburante del giorno/mese
Display a schede
Il display può essere commutato premendo per accedere alla condizione di
selezione, quindi utilizzando o degli interruttori di controllo del display.
1
2
3
4
5
6
7

2373. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)■

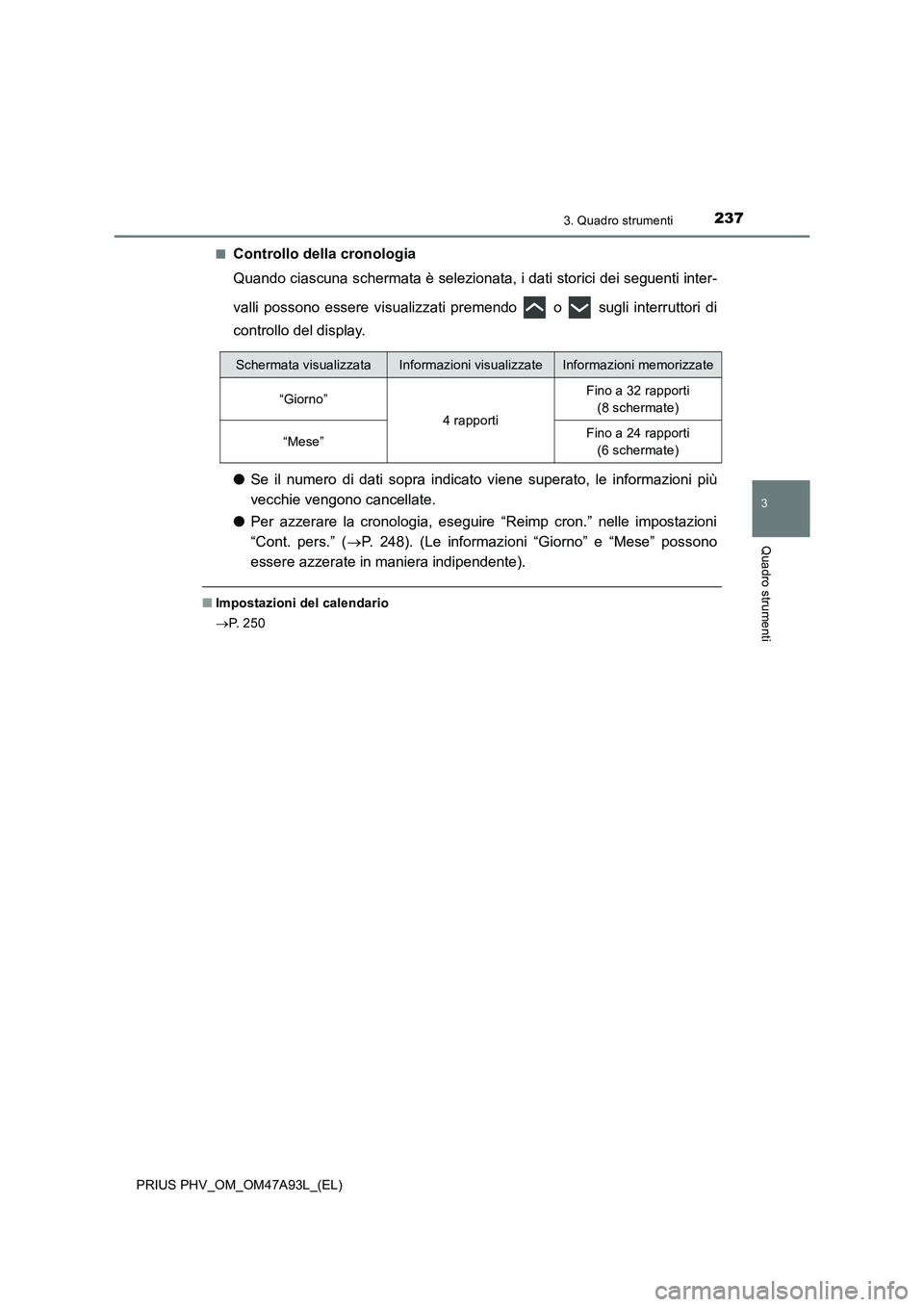

Controllo della cronologia
Quando ciascuna schermata è selezionata, i dati storici dei seguenti inter-
valli possono essere visualizzati premendo o sugli interruttori di
controllo del display.
●Se il numero di dati sopra indicato viene superato, le informazioni più
vecchie vengono cancellate.
●Per azzerare la cronologia, eseguire “Reimp cron.” nelle impostazioni
“Cont. pers.” (P. 248). (Le informazioni “Giorno” e “Mese” possono
essere azzerate in maniera indipendente).
■Impostazioni del calendario
P. 2 5 0
Schermata visualizzataInformazioni visualizzateInformazioni memorizzate
“Giorno”
4 rapporti
Fino a 32 rapporti
(8 schermate)
“Mese”Fino a 24 rapporti
(6 schermate)

2383. Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)

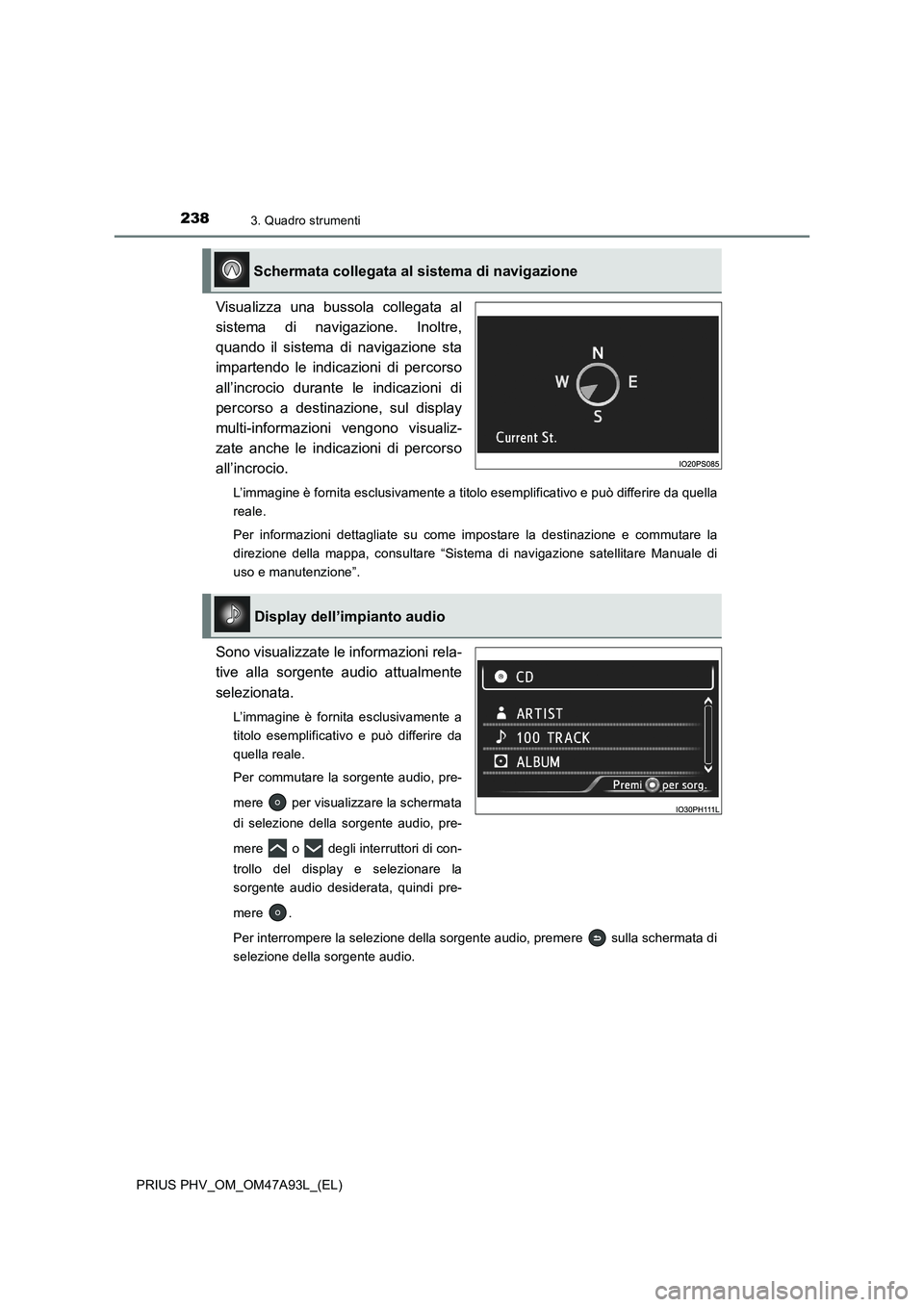

Visualizza una bussola collegata al
sistema di navigazione. Inoltre,
quando il sistema di navigazione sta
impartendo le indicazioni di percorso
all’incrocio durante le indicazioni di
percorso a destinazione, sul display
multi-informazioni vengono visualiz-
zate anche le indicazioni di percorso
all’incrocio.
L’immagine è fornita esclusivamente a titolo esemplificativo e può differire da quella
reale.
Per informazioni dettagliate su come impostare la destinazione e commutare la
direzione della mappa, consultare “Sistema di navigazione satellitare Manuale di
uso e manutenzione”.
Sono visualizzate le informazioni rela-
tive alla sorgente audio attualmente
selezionata.
L’immagine è fornita esclusivamente a
titolo esemplificativo e può differire da
quella reale.
Per commutare la sorgente audio, pre-
mere per visualizzare la schermata
di selezione della sorgente audio, pre-
mere o degli interruttori di con-
trollo del display e selezionare la
sorgente audio desiderata, quindi pre-
mere .
Per interrompere la selezione della sorgente audio, premere sulla schermata di
selezione della sorgente audio.
Schermata collegata al sistema di navigazione
Display dell’impianto audio

2393. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)

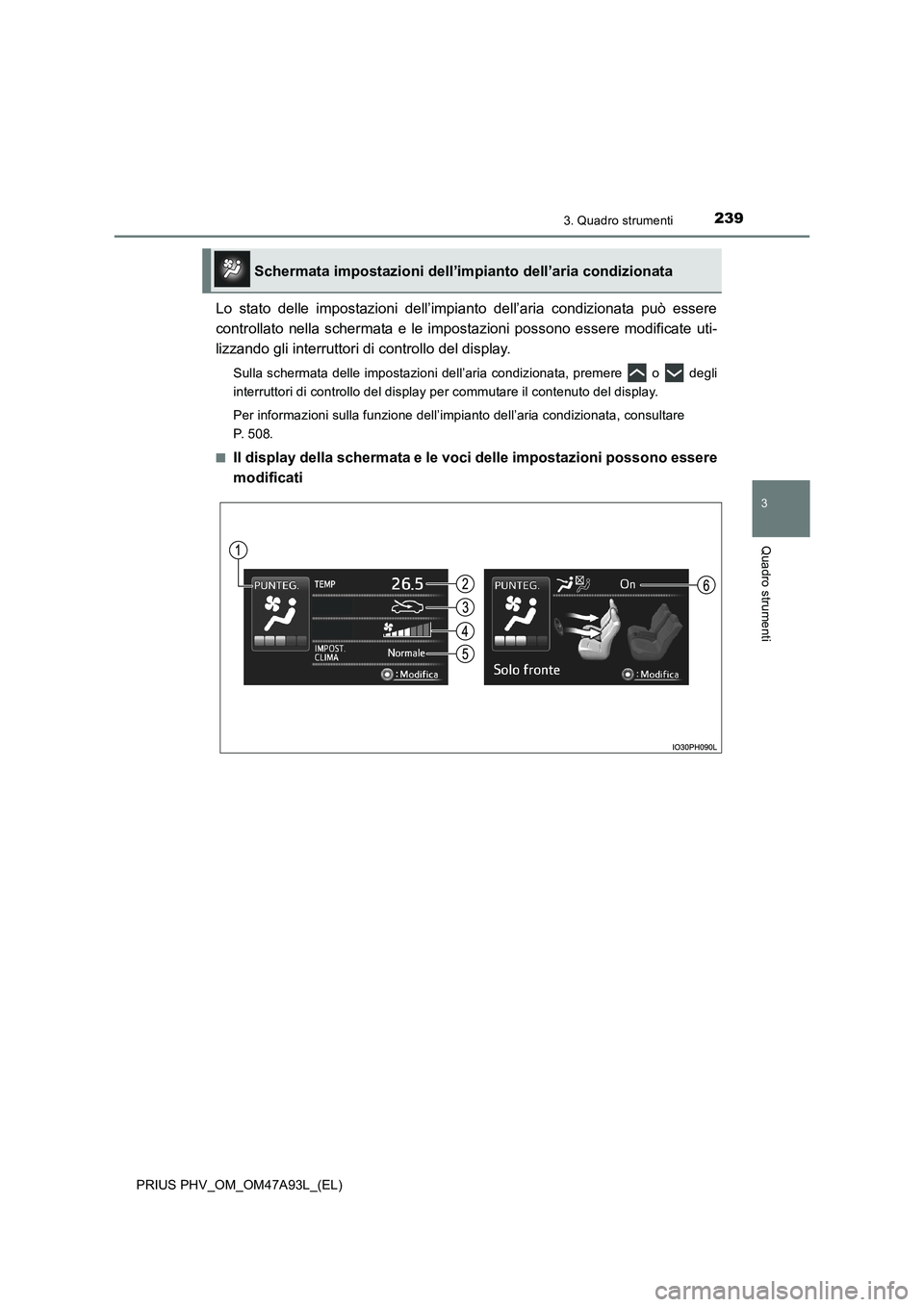

Lo stato delle impostazioni dell’impianto dell’aria condizionata può essere
controllato nella schermata e le impostazioni possono essere modificate uti-
lizzando gli interruttori di controllo del display.
Sulla schermata delle impostazioni dell’aria condizionata, premere o degli
interruttori di controllo del display per commutare il contenuto del display.
Per informazioni sulla funzione dell’impianto dell’aria condizionata, consultare
P. 5 0 8 .
■
Il display della schermata e le voci delle impostazioni possono essere
modificati
Schermata impostazioni dell’impianto dell’aria condizionata

2403. Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)

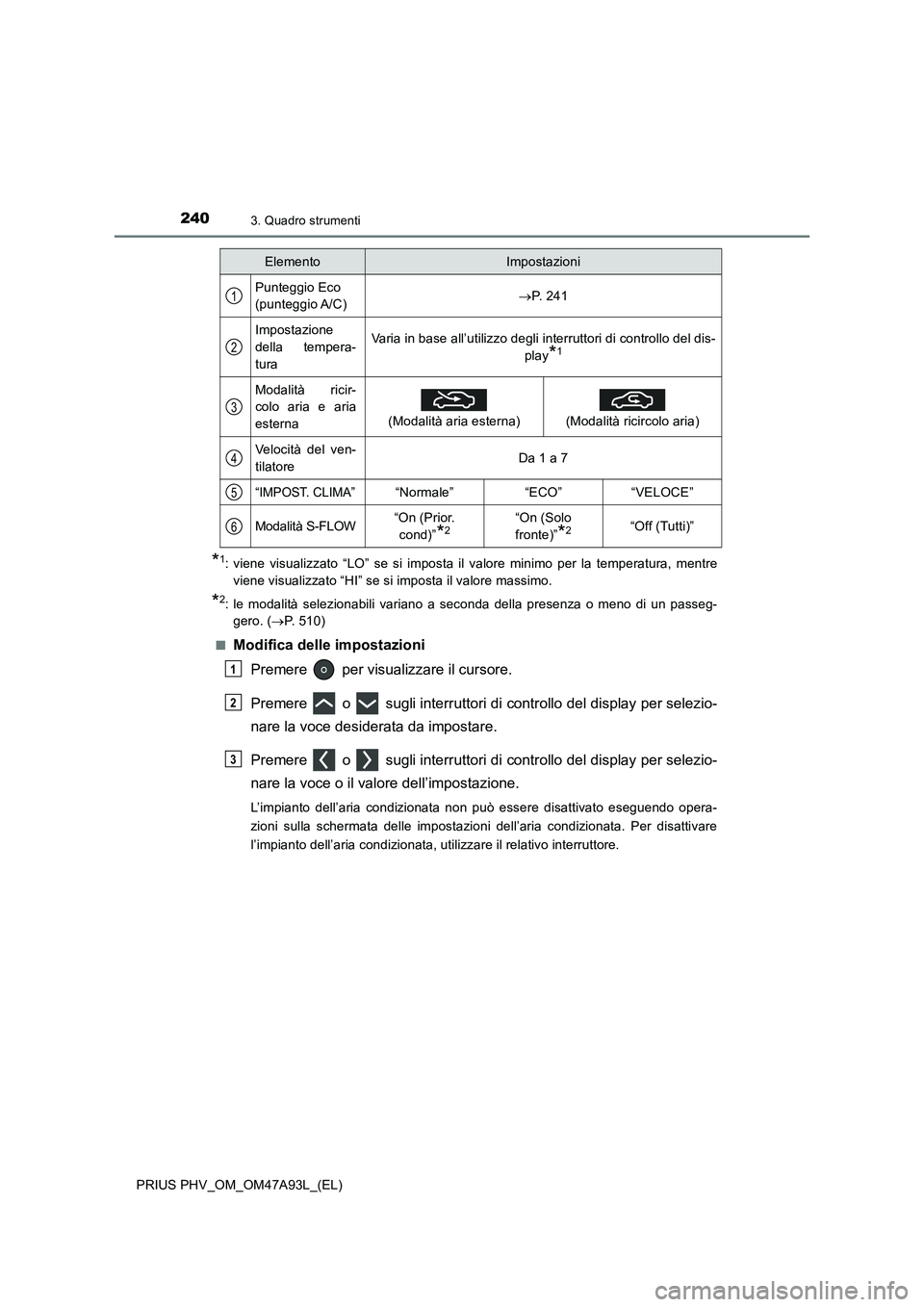

*1: viene visualizzato “LO” se si imposta il valore minimo per la temperatura, mentre
viene visualizzato “HI” se si imposta il valore massimo.
*2: le modalità selezionabili variano a seconda della presenza o meno di un passeg-
gero. (P. 510)
■
Modifica delle impostazioni
Premere per visualizzare il cursore.
Premere o sugli interruttori di controllo del display per selezio-
nare la voce desiderata da impostare.
Premere o sugli interruttori di controllo del display per selezio-
nare la voce o il valore dell’impostazione.
L’impianto dell’aria condizionata non può essere disattivato eseguendo opera-
zioni sulla schermata delle impostazioni dell’aria condizionata. Per disattivare
l’impianto dell’aria condizionata, utilizzare il relativo interruttore.
ElementoImpostazioni
Punteggio Eco
(punteggio A/C)P. 241
Impostazione
della tempera-
turaVaria in base all’utilizzo degli interruttori di controllo del dis-
play
*1
Modalità ricir-
colo aria e aria
esterna
(Modalità aria esterna)
(Modalità ricircolo aria)
Velocità del ven-
tilatoreDa 1 a 7
“IMPOST. CLIMA”“Normale”“ECO”“VELOCE”
Modalità S-FLOW“On (Prior.
cond)”
*2“On (Solo
fronte)”
*2“Off (Tutti)”
1
2
3
4
5
6
1
2
3
