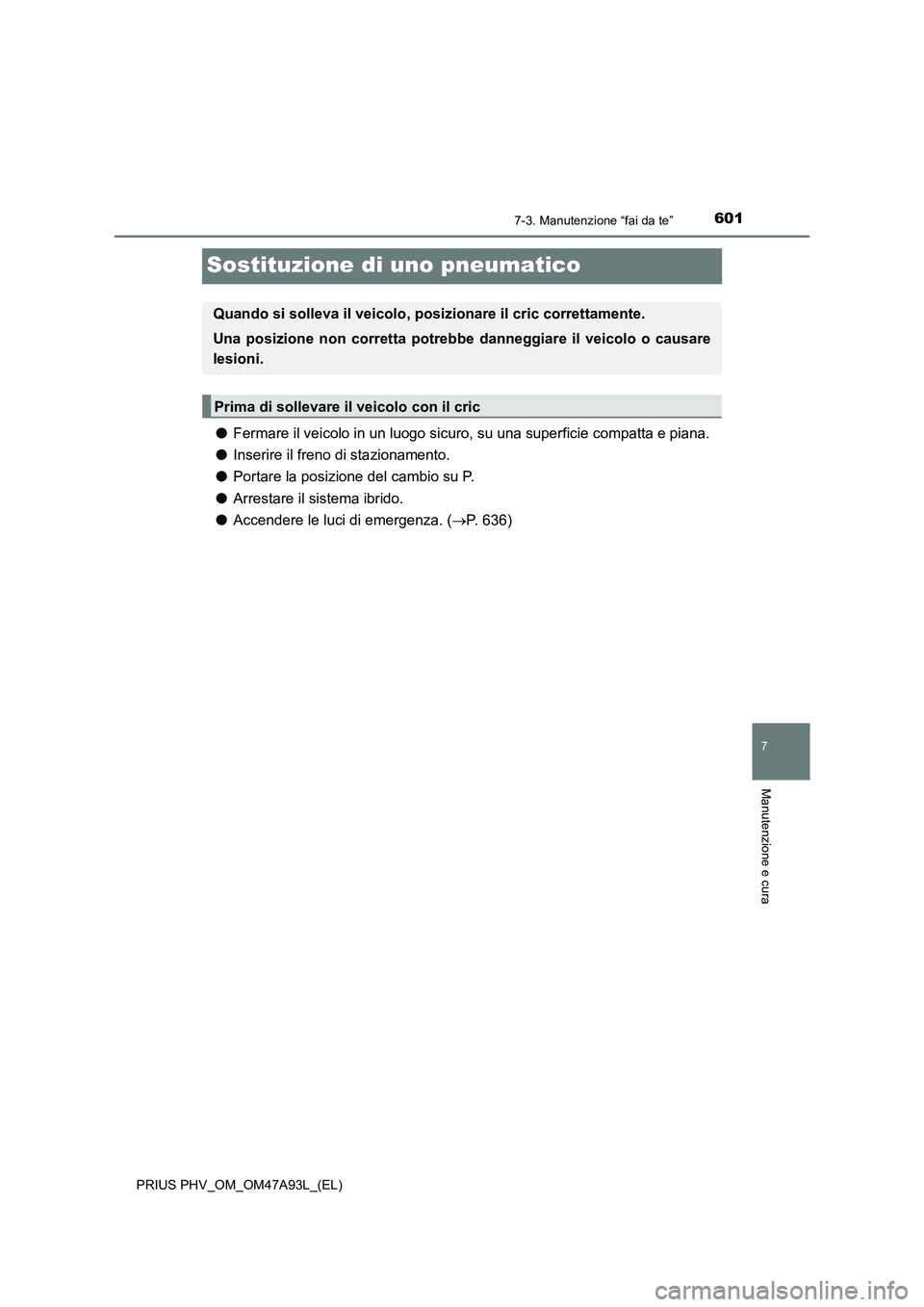

Sostituzione di uno pneumatico
●Fermare il veicolo in un luogo sicuro, su una superficie compatta e piana.
●Inserire il freno di stazionamento.
●Portare la posizione del cambio su P.
●Arrestare il sistema ibrido.
●Accendere le luci di emergenza. (P. 636)
Quando si solleva il veicolo, posizionare il cric correttamente.
Una posizione non corretta potrebbe danneggiare il veicolo o causare
lesioni.
Prima di sollevare il veicolo con il cric

6027-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47A93L_(EL)

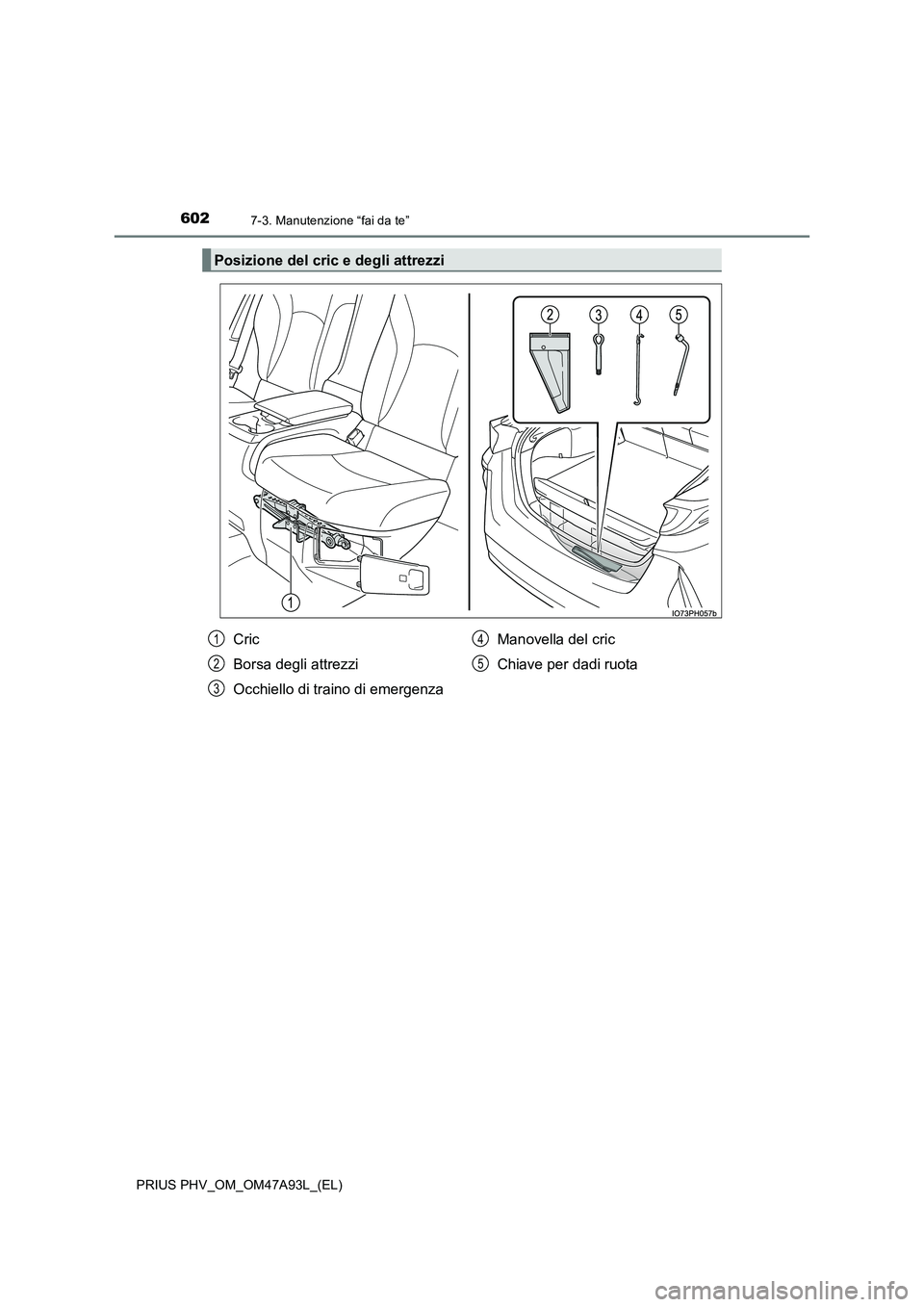

Posizione del cric e degli attrezzi
Cric
Borsa degli attrezzi
Occhiello di traino di emergenza
Manovella del cric
Chiave per dadi ruota
1
2
3
4
5

6037-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47A93L_(EL)
7
Manutenzione e cura
AVVISO
■Uso del cric
Osservare le seguenti precauzioni.
L’uso improprio del cric può creare una situazione in cui il veicolo potrebbe cadere
improvvisamente dal cric e causare lesioni gravi, anche letali.
● Per sostituire uno pneumatico, utilizzare soltanto il cric fornito con il veicolo.
Non utilizzarlo su altri veicoli e non utilizzare altri cric per sostituire gli pneumatici
del proprio veicolo.
● Non sollevare il veicolo se qualcuno si trova al suo interno.
● Utilizzare il cric esclusivamente per la sostituzione di pneumatici e per l’installa-
zione e la rimozione delle catene da neve.
● Quando il veicolo è sollevato con il cric, evitare di sporgere qualsiasi parte del
corpo sotto di esso.
● Non avviare il sistema ibrido o guidare il veicolo quando il veicolo è sollevato con il
cric.
● Durante il sollevamento del veicolo non porre alcun oggetto sopra o sotto il cric.
● Non sollevare il veicolo a un’altezza superiore a quella necessaria per sostituire lo
pneumatico.
● Se occorre portarsi sotto il veicolo, utilizzare un cric.
● Quando si abbassa il veicolo, assicurarsi che non ci sia nessuno vicino al veicolo.
Se ci sono persone nelle vicinanze, avvertirle a voce prima di abbassare il veicolo.
■ Quando si rimuove il cric dalla posizione di stivaggio
Il cric potrebbe essere caldo a causa del calore prodotto dal dispositivo di ricarica
durante o dopo la ricarica. Utilizzare dei guanti per maneggiare il cric. Se lo si tocca
con le mani nude, ci si può esporre al rischio di ustioni.
● Mettere il cric correttamente nel suo punto di
sollevamento. ( P. 606)

6047-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47A93L_(EL)
Aprire il portellone posteriore. (P. 278)
Sollevare il pannello del vano sotto
il pianale ed estrarre la borsa degli
attrezzi.
Aprire la borsa degli attrezzi ed estrarre la manovella del cric e la chiave
per dadi ruota.
Dopo aver utilizzato gli attrezzi, riporli eseguendo i passaggi indicati in senso
inverso.

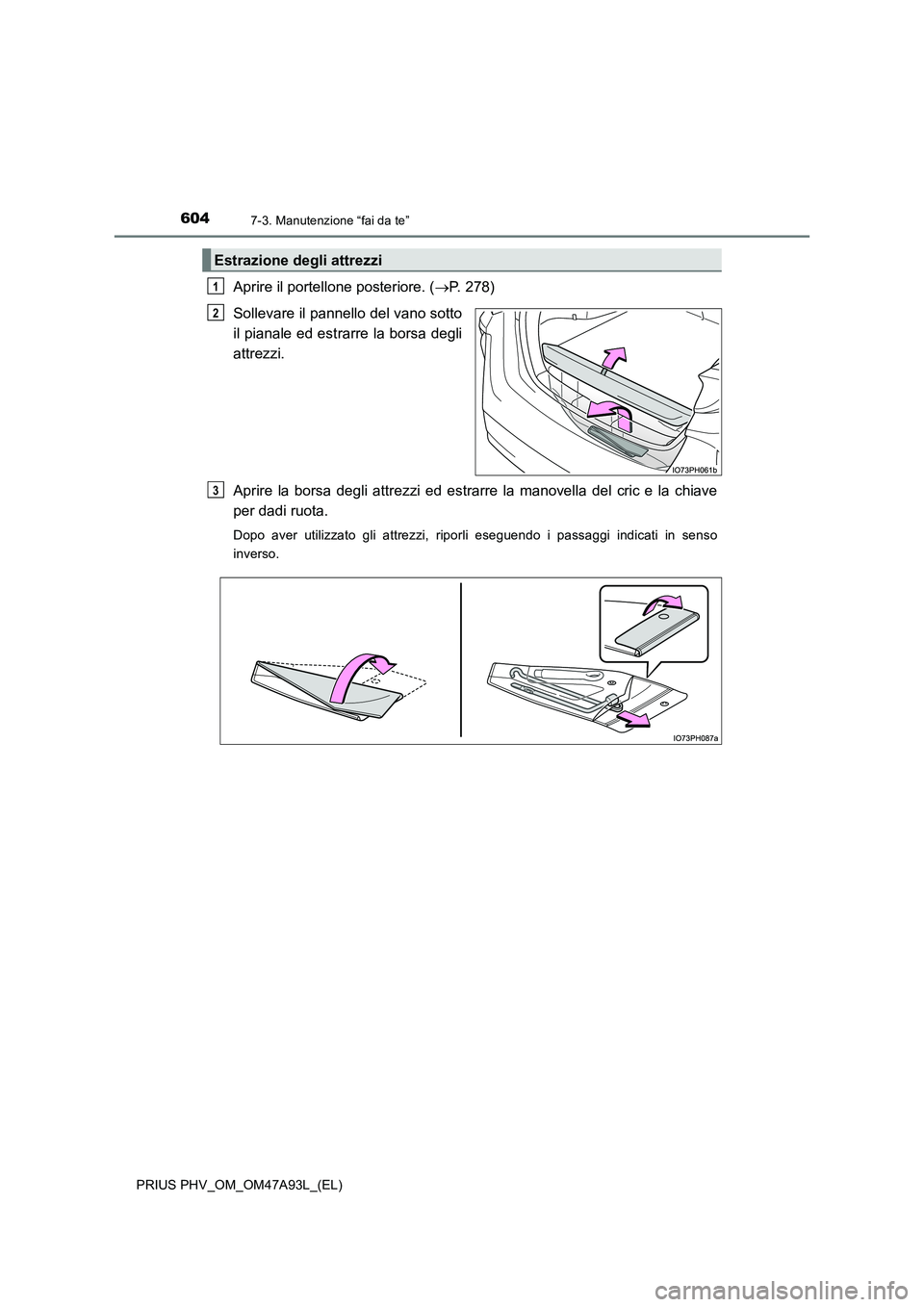

Estrazione degli attrezzi
1
2
3

6057-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47A93L_(EL)
7
Manutenzione e cura
Tirare il coperchio per sganciare le
linguette, quindi rimuoverlo.
Ruotare la parte per liberare il
cric, quindi estrarlo lentamente.
Fare attenzione quando si maneggia il
cric poiché potrebbe surriscaldarsi a
seconda delle condizioni. (P. 603)
Se non è possibile allentare la parte
, girarla utilizzando la manovella del
cric.

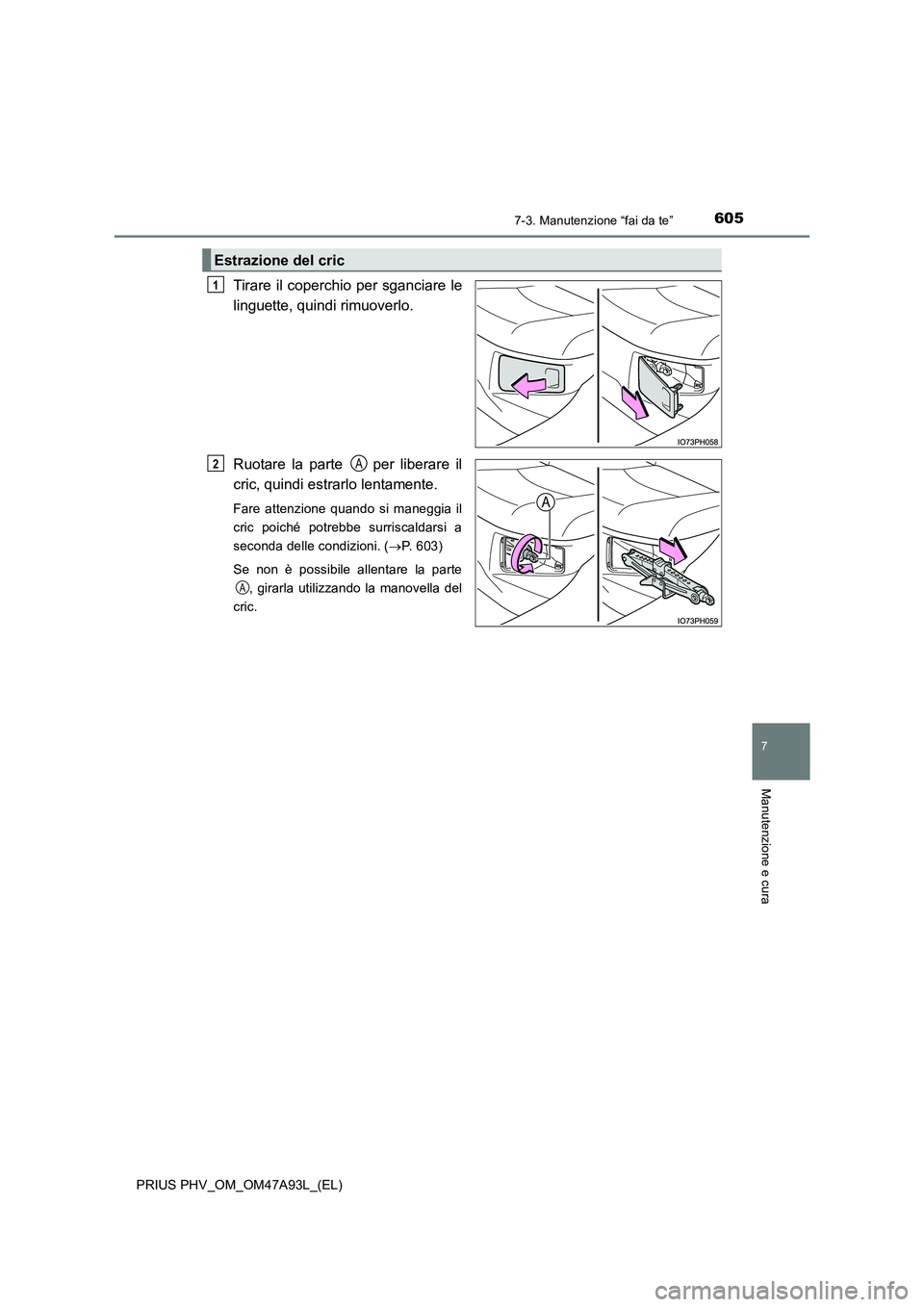

Estrazione del cric
1
2A
A

6067-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47A93L_(EL)
Mettere le calzatoie agli pneuma-
tici.
Allentare leggermente i dadi ruota
(un giro).
Ruotare manualmente la parte
del cric fino a portare la parte cen-
trale della scanalatura sul cric a
contatto con il centro del punto di
sollevamento.

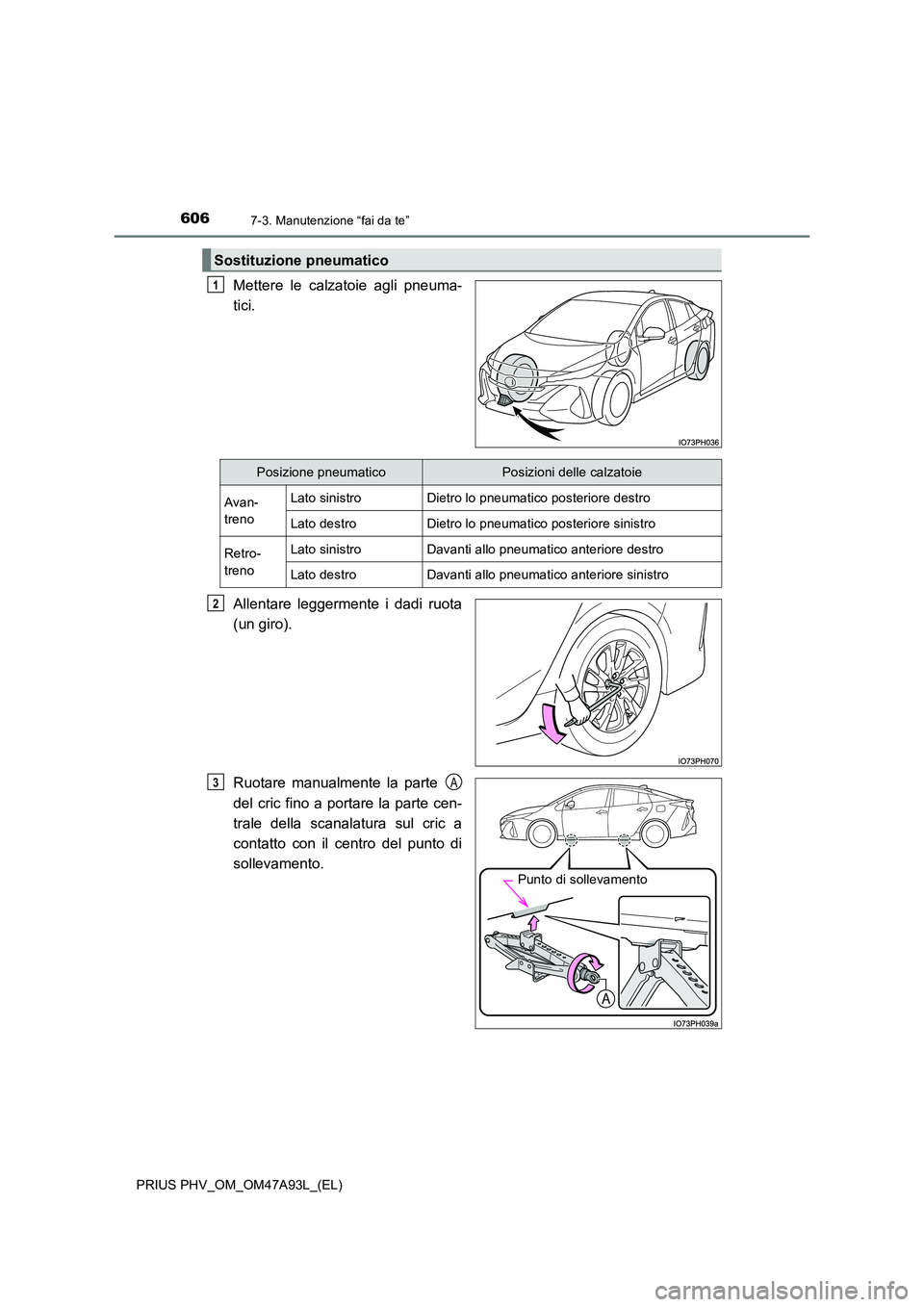

Sostituzione pneumatico
1
Posizione pneumaticoPosizioni delle calzatoie
Avan-
treno
Lato sinistroDietro lo pneumatico posteriore destro
Lato destroDietro lo pneumatico posteriore sinistro
Retro-
treno
Lato sinistroDavanti allo pneumatico anteriore destro
Lato destroDavanti allo pneumatico anteriore sinistro
2
Punto di sollevamento
3A

6077-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47A93L_(EL)
7
Manutenzione e cura

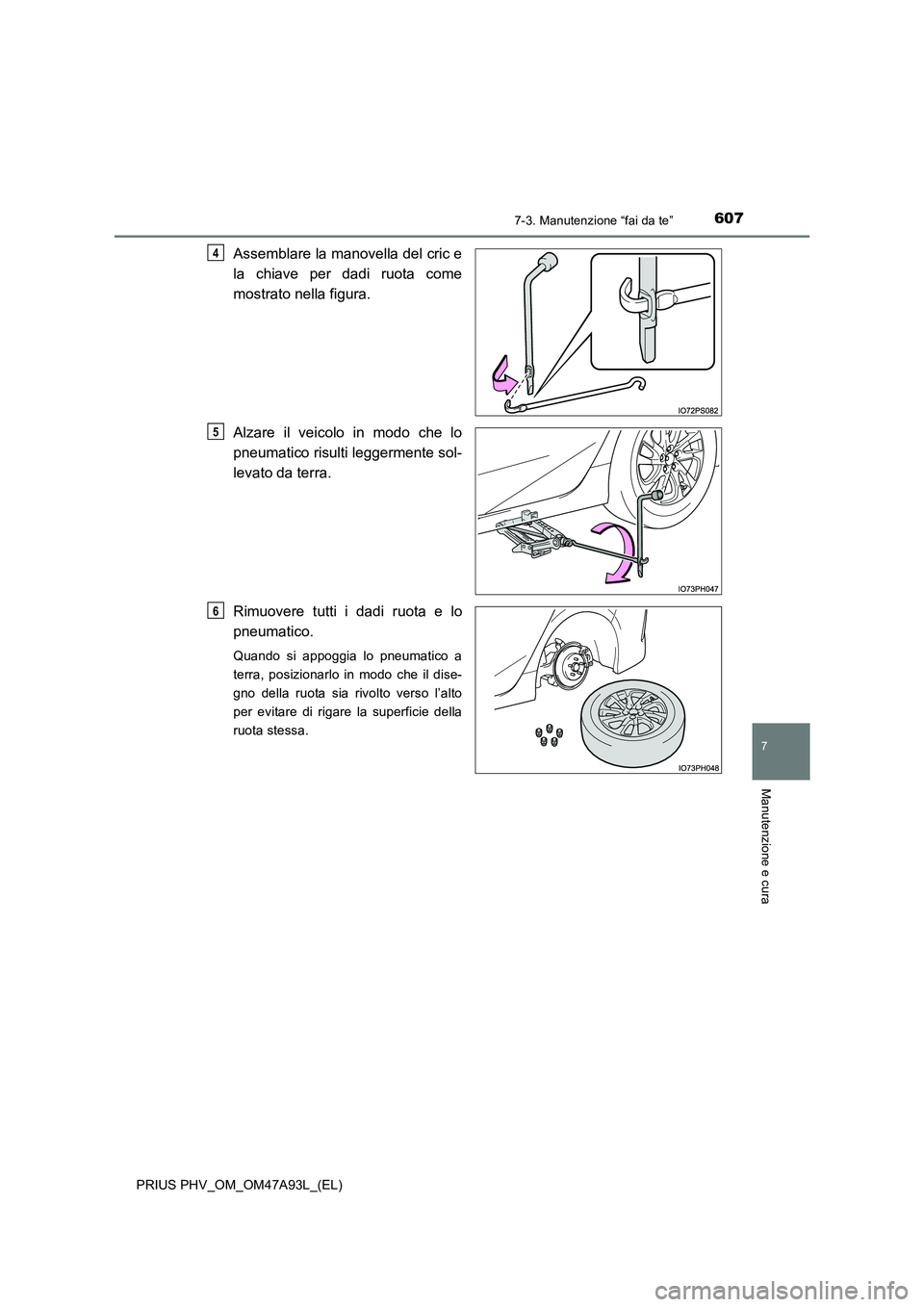

Assemblare la manovella del cric e
la chiave per dadi ruota come
mostrato nella figura.
Alzare il veicolo in modo che lo
pneumatico risulti leggermente sol-
levato da terra.
Rimuovere tutti i dadi ruota e lo
pneumatico.
Quando si appoggia lo pneumatico a
terra, posizionarlo in modo che il dise-
gno della ruota sia rivolto verso l’alto
per evitare di rigare la superficie della
ruota stessa.
4
5
6

6087-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47A93L_(EL)
AVVISO
■Sostituzione pneumatico
● Non toccare i cerchi ruota né l’area immediatamente circostante i freni subito dopo
aver guidato.
Se il veicolo è appena stato guidato, i cerchi ruota e l’area attorno ai freni saranno
estremamente caldi. Se si toccano queste aree con le mani, i piedi o altre parti del
corpo durante la sostituzione di uno pneumatico, ecc. si corre il rischio di ustioni.
● L’inosservanza di tali precauzioni potrebbe causare l’allentamento dei dadi ruota e
la perdita della ruota, causando lesioni gravi, anche letali.
• Dopo aver cambiato le ruote, fare serrare i relativi dadi al più presto con una
chiave dinamometrica a 103 Nm (10,5 kgm).
• Per installare uno pneumatico, usare solo i dadi ruota che sono stati apposita-
mente progettati per tale tipo di ruota.
• In presenza di incrinature o deformazioni nei bulloni, sulla filettatura dei dadi o
sui relativi fori della ruota, far controllare il veicolo presso un concessionario o
un’officina autorizzata Toyota, o presso un altro professionista debitamente qua-
lificato ed attrezzato.
• Quando si montano i dadi ruota, accertarsi che vengano montati con il lato
conico verso l’interno. ( P. 5 9 9 )

6097-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47A93L_(EL)
7
Manutenzione e cura

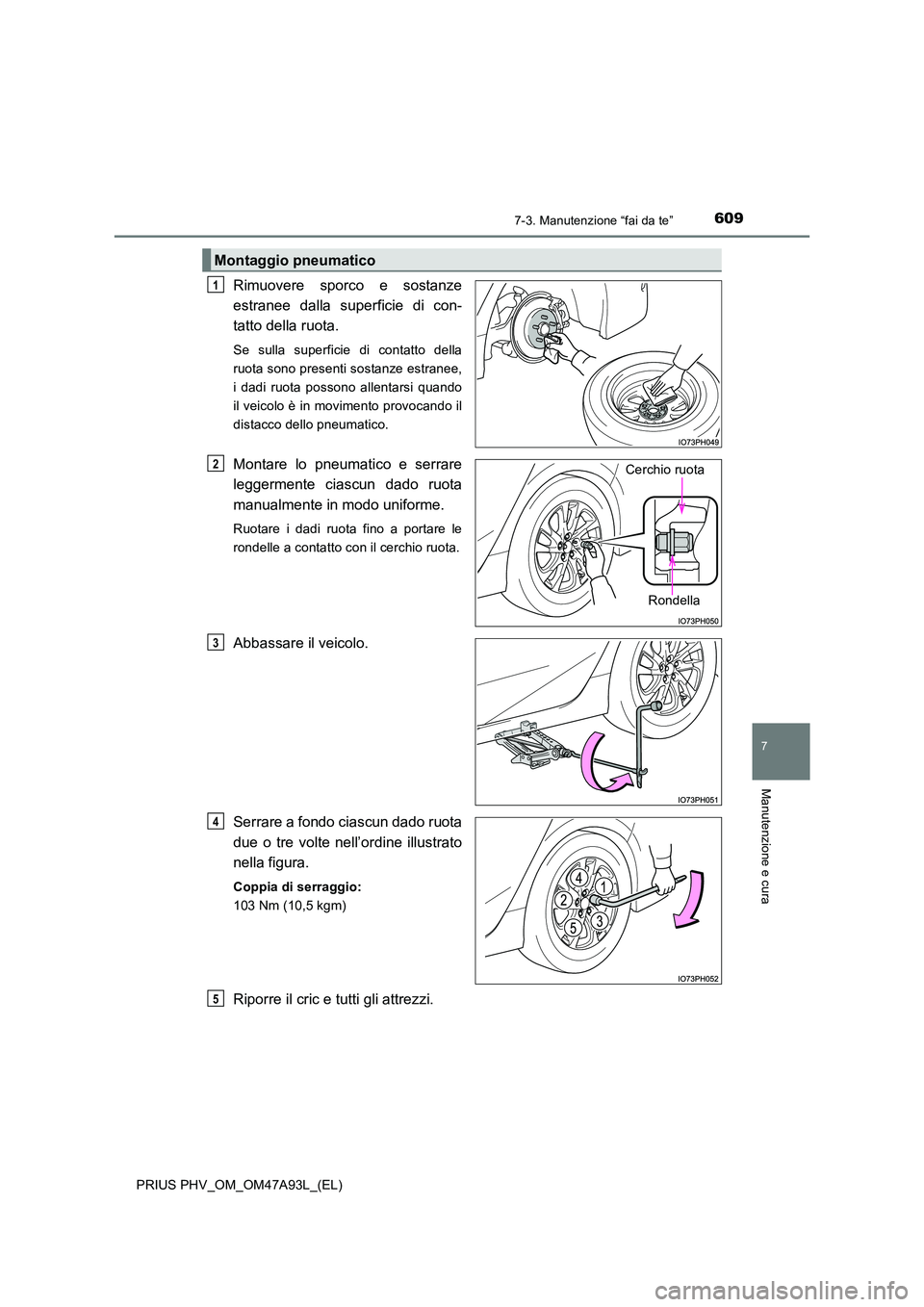

Rimuovere sporco e sostanze
estranee dalla superficie di con-
tatto della ruota.
Se sulla superficie di contatto della
ruota sono presenti sostanze estranee,
i dadi ruota possono allentarsi quando
il veicolo è in movimento provocando il
distacco dello pneumatico.
Montare lo pneumatico e serrare
leggermente ciascun dado ruota
manualmente in modo uniforme.
Ruotare i dadi ruota fino a portare le
rondelle a contatto con il cerchio ruota.
Abbassare il veicolo.
Serrare a fondo ciascun dado ruota
due o tre volte nell’ordine illustrato
nella figura.
Coppia di serraggio:
103 Nm (10,5 kgm)
Riporre il cric e tutti gli attrezzi.
Montaggio pneumatico
1
Rondella
Cerchio ruota2
3
4
5

6107-3. Manutenzione “fai da te”
PRIUS PHV_OM_OM47A93L_(EL)

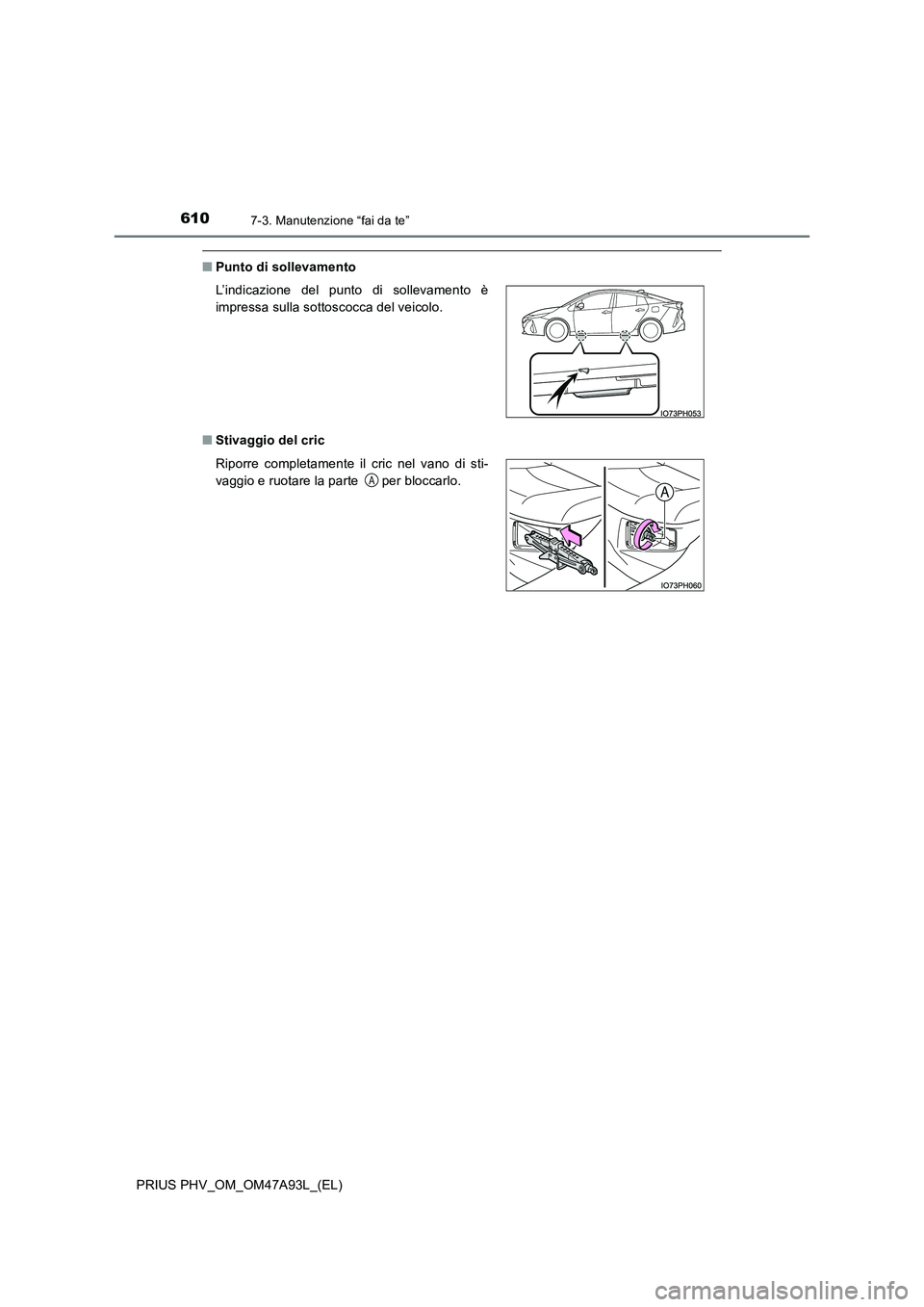

■Punto di sollevamento
■Stivaggio del cric L’indicazione del punto di sollevamento è
impressa sulla sottoscocca del veicolo.
Riporre completamente il cric nel vano di sti-
vaggio e ruotare la parte per bloccarlo.
A
