TOYOTA PRIUS PLUG-IN HYBRID 2016 Omistajan Käsikirja (in Finnish)

5717-3. Tee-se-itse-huolto
OM47A89FI
7
Huolto ja hoito
Vedä suojuksesta vapauttaak-
sesi kiinnikkeet ja irrota suojus.
Käännä osaa vapauttaak-
sesi nosturin ja ota nosturi
hitaasti ulos.
Ole varovainen käsitellessäsi nos-
turia, koska se saattaa olla kuuma
olosuhteista riippuen. (→S. 569)
Jos osaa ei saada kääntymään
käännä sitä nosturin kammen avulla.
Nosturin esiin ottaminen
1
2A
A
OM47A89FI.book Page 571 Monday, February 13, 2017 3:39 PM

5727-3. Tee-se-itse-huolto
OM47A89FI
Aseta esteet pyöriin.
Löysää pyörän muttereita hie-
man (yksi kierros).
Käännä nosturin osaa käsin,
kunnes nosturin loven keski-
kohta osuu nostopisteen keski-
kohtaan.
Renkaan vaihtaminen
1
Pyörän paikkaEsteen paikka
EdessäVasen puoliOikean takapyörän taakse
Oikea puoliVasemman takapyörän taakse
TakanaVasen puoliOikean etupyörän eteen
Oikea puoliVasemman etupyörän eteen
2
Nostopisteet
3A
OM47A89FI.book Page 572 Monday, February 13, 2017 3:39 PM

5737-3. Tee-se-itse-huolto
OM47A89FI
7
Huolto ja hoito
Kokoa nosturin kampi ja renga-
savain kuvan mukaisesti.
Nosta autoa, kunnes rengas
irtoaa hieman maasta.
Irrota kaikki pyöränmutterit ja
pyörä.
Kun asetat pyörän maahan, aseta
se niin, että vanteen ulkopuoli
osoittaa ylöspäin välttääksesi naar-
muttamasta pyörän pintaa.
4
5
6
OM47A89FI.book Page 573 Monday, February 13, 2017 3:39 PM

5747-3. Tee-se-itse-huolto
OM47A89FI

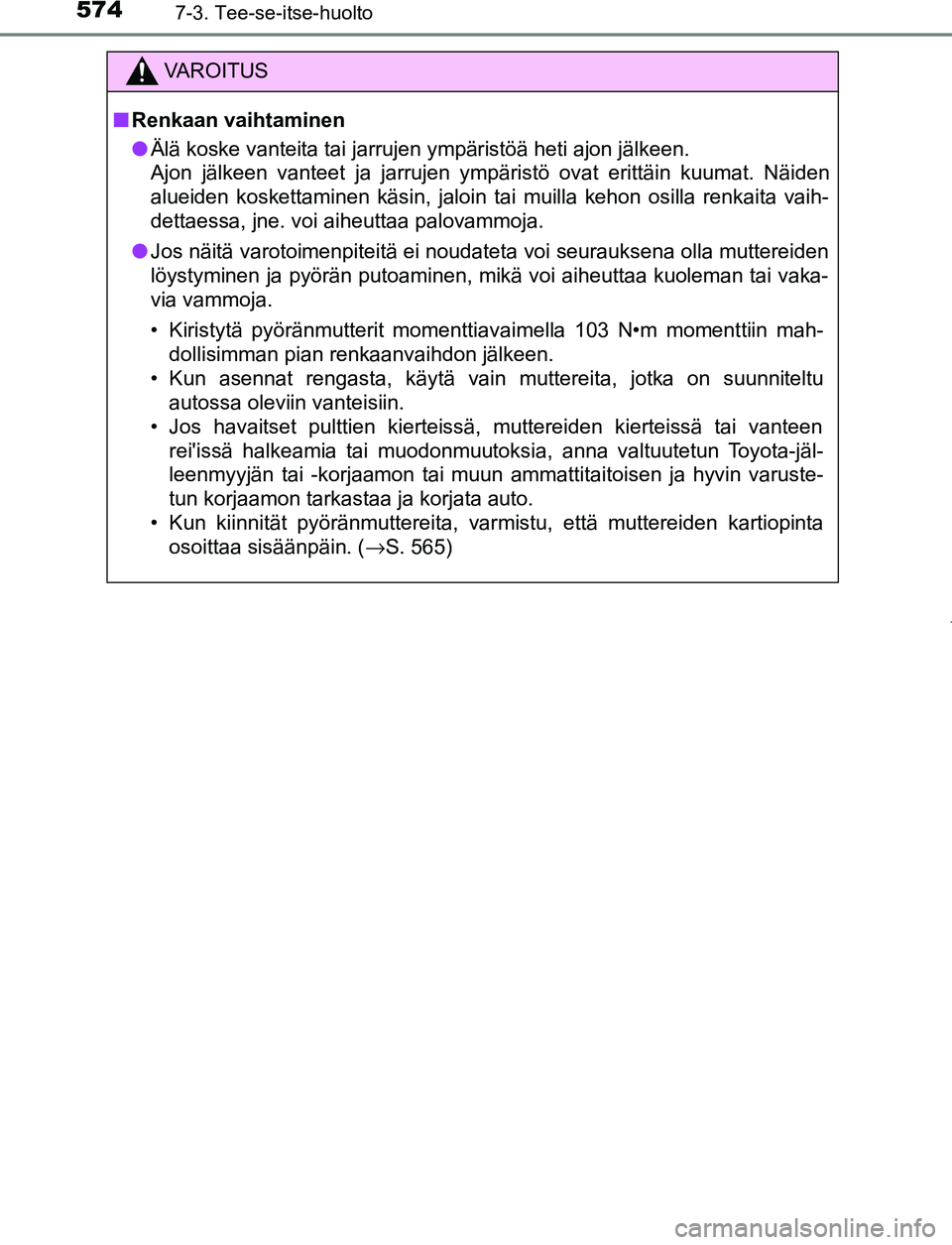

VAROITUS
■ Renkaan vaihtaminen
● Älä koske vanteita tai jarrujen ympäristöä heti ajon jälkeen.
Ajon jälkeen vanteet ja jarrujen ympäristö ovat erittäin kuumat. Näiden
alueiden koskettaminen käsin, jaloin tai muilla kehon osilla renkaita vaih-
dettaessa, jne. voi aiheuttaa palovammoja.
● Jos näitä varotoimenpiteitä ei noudateta voi seurauksena olla muttereiden
löystyminen ja pyörän putoaminen, mikä voi aiheuttaa kuoleman tai vaka-
via vammoja.
• Kiristytä pyöränmutterit momentti avaimella 103 N•m momenttiin mah-
dollisimman pian renkaanvaihdon jälkeen.
• Kun asennat rengasta, käytä vain muttereita, jotka on suunniteltu autossa oleviin vanteisiin.
• Jos havaitset pulttien kierteissä, muttereiden kierteissä tai vanteen
rei'issä halkeamia tai muodonmuutoksia, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varuste-
tun korjaamon tarkastaa ja korjata auto.
• Kun kiinnität pyöränmuttereita, varmistu, että muttereiden kartiopinta osoittaa sisäänpäin. ( →S. 565)
OM47A89FI.book Page 574 Monday, February 13, 2017 3:39 PM

5757-3. Tee-se-itse-huolto
OM47A89FI
7
Huolto ja hoito
Poista lika ja vieraat aineet pyö-
rän kosketuspinnoilta.
Jos jotain ylimääräistä jää pyörän
kosketuspinnoille, saattavat pyö-
ränmutterit löystyä auton liikkuessa
ja pyörä saattaa irrota.
Aseta varapyörä paikoilleen ja
kiristä hieman jokaista pyörän-
mutteria käsin, kaikkia yhtä pal-
jon.
Kiristä muttereita, kunnes aluslevy
koskettaa vannetta.
Laske auto alas.
Kiristä jokaista mutteria kaksi
tai kolme kertaa kuvan osoitta-
massa järjestyksessä.
Kiristysmomentti:
103 N•m
Laita nosturi ja työkalut takaisin paikoilleen.
Renkaan asentaminen
1
Aluslevy
Vanne2
3
4
5
OM47A89FI.book Page 575 Monday, February 13, 2017 3:39 PM

5767-3. Tee-se-itse-huolto
OM47A89FI
■Nostopisteet
■ Nosturin varastointi Nostokohdan ilmaiseva merkki on meis-
tetty auton pohjaan.
Työnnä nosturi säilytystilaan ja käännä
osaa kiinnittääksesi nosturin paikoil-
leen.
A
OM47A89FI.book Page 576 Monday, February 13, 2017 3:39 PM

5777-3. Tee-se-itse-huolto
OM47A89FI
7
Huolto ja hoito
VAROITUS
■ Työkalujen ja nosturin käytön jälkeen
Ennen kuin jatkat ajamista varmistu, että kaikki työkalut ja nosturi on kiinni-
tetty kunnolla paikoilleen niin, etteivät ne kolari- tai äkkijarrutustilanteessa
voi aiheuttaa vaaraa matkustajille.
HUOMAA
■Kun vaihdat renkaita
Kun irrotat tai asennat vanteita, renk aita tai paineentunnistusventtiilejä ja
lähettimiä, ota yhteys valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon, sillä pai-
neentunnistusventtiilit ja lähettimet saattavat vaurioitua, jos niitä käsitellään
vääriin.
OM47A89FI.book Page 577 Monday, February 13, 2017 3:39 PM

5787-3. Tee-se-itse-huolto
OM47A89FI
Sisäilmansuodatin
Valitse käynnistyspainikkeen OFF-toimintatila.
Varmistu, että latauspistoke ei ole kytkettynä. Älä myöskään käytä kauko-
ohjattavaa lämmitys-/ilmastointijärjestelmää toimenpiteen aikana.
Avaa etumatkustajan ovi.
Pitämällä ovi auki voidaan odottamaton kauko-ohjattavan lämmitys-/ilmas-
tointijärjestelmän toiminta estää. (→S. 491)
Avaa hansikaslokero ja irrota
vaimennin.
Paina hansikaslokeron sivuilta
niin, että se vapautuu kiinni pitä-
vistä sakaroista ja avaa sitten
hansikaslokero kokonaan tukien
sitä samalla.
Sisäilmansuodatin tulee vaihtaa säännöllisesti lämmitys-/ilmas-
tointijärjestelmän tehokkaan toiminnan ylläpitämiseksi.
Sisäilmansuodattimen vaihto
1
2
3
4
OM47A89FI.book Page 578 Monday, February 13, 2017 3:39 PM

5797-3. Tee-se-itse-huolto
OM47A89FI
7
Huolto ja hoito
Kun hansikaslokero on täysin
auki, nosta sitä hiukan ja vedä
istuinta kohti lokeron alareunan
irrottamiseksi.
Älä käytä liikaa voimaa, ellei hansi-
kaslokero irtoa kevyesti vetämällä.
Vedä sen sijaan istuinta kohti ja lii-
kuttele samalla lokeroa korkeus-
suunnassa.
Irrota suodattimen kansi.
Vapauta suodattimen kannen lukitus.
Siirrä suodattimen kantta nuolen
osoittamaan suuntaan ja vedä
se sitten ulos kiinnikkeistään.
Irrota suodattimen kotelo.
5
6
1
2
7
OM47A89FI.book Page 579 Monday, February 13, 2017 3:39 PM

5807-3. Tee-se-itse-huolto
OM47A89FI

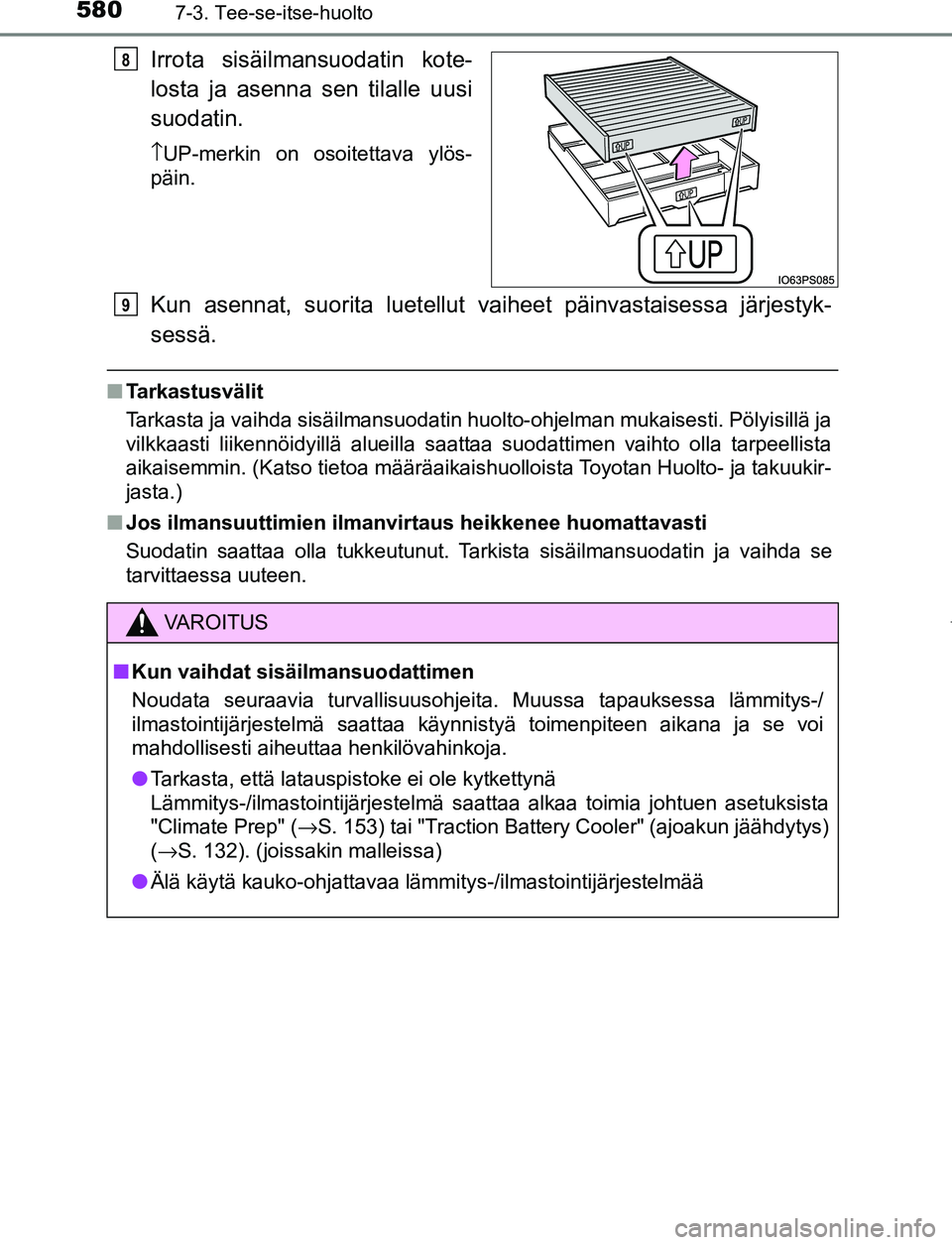

Irrota sisäilmansuodatin kote-
losta ja asenna sen tilalle uusi
suodatin.
↑UP-merkin on osoitettava ylös-
päin.
Kun asennat, suorita lu etellut vaiheet päinvastaisessa järjestyk-
sessä.
■ Tarkastusvälit
Tarkasta ja vaihda sisäilmansuodatin huolto-ohjelman mukaisesti. Pölyisillä ja
vilkkaasti liikennöidyillä alueilla saattaa suodattimen vaihto olla tarpeellista
aikaisemmin. (Katso tietoa määräaikaishuolloista Toyotan Huolto- ja takuukir-
jasta.)
■ Jos ilmansuuttimien ilmanvirtaus heikkenee huomattavasti
Suodatin saattaa olla tukkeutunut. Tarkista sisäilmansuodatin ja vaihda se
tarvittaessa uuteen.
8
VAROITUS
■ Kun vaihdat sisäilmansuodattimen
Noudata seuraavia turvallisuusohjeita. Muussa tapauksessa lämmitys-/
ilmastointijärjestelmä saattaa käynnistyä toimenpiteen aikana ja se voi
mahdollisesti aiheuttaa henkilövahinkoja.
● Tarkasta, että latauspistoke ei ole kytkettynä
Lämmitys-/ilmastointijärjestelmä saattaa alkaa toimia johtuen asetuksista
"Climate Prep" (→S. 153) tai "Traction Battery Cooler" (ajoakun jäähdytys)
(→S. 132). (joissakin malleissa)
● Älä käytä kauko-ohjattavaa lämmitys-/ilmastointijärjestelmää
9
