TOYOTA PRIUS PLUG-IN HYBRID 2017 Betriebsanleitungen (in German)

3415-2. Fahrvorgänge
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren

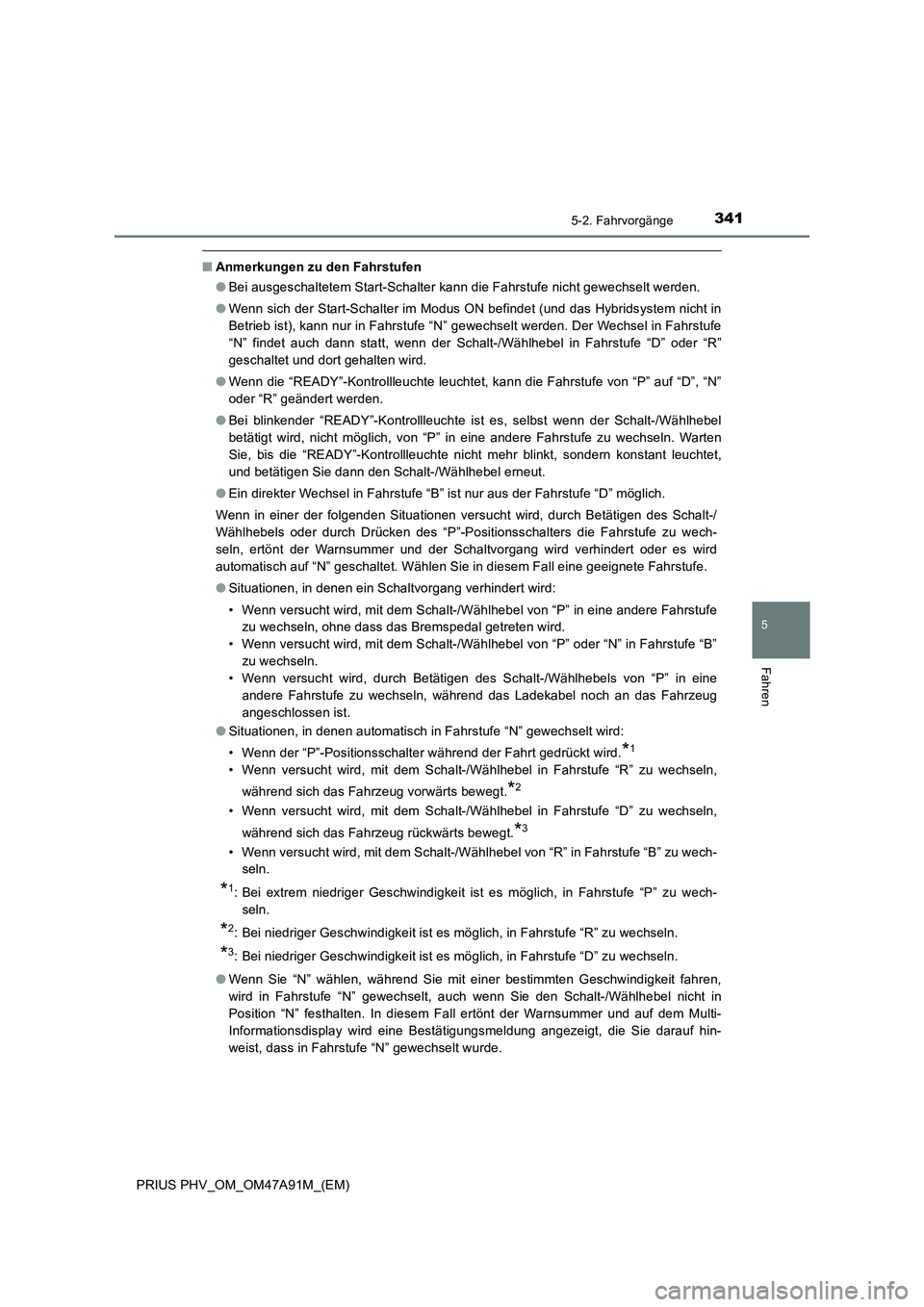

■Anmerkungen zu den Fahrstufen
●Bei ausgeschaltetem Start-Schalter kann die Fahrstufe nicht gewechselt werden.
●Wenn sich der Start-Schalter im Modus ON befindet (und das Hybridsystem nicht in
Betrieb ist), kann nur in Fahrstufe “N” gewechselt werden. Der Wechsel in Fahrstufe
“N” findet auch dann statt, wenn der Schalt-/Wählhebel in Fahrstufe “D” oder “R”
geschaltet und dort gehalten wird.
●Wenn die “READY”-Kontrollleuchte leuchtet, kann die Fahrstufe von “P” auf “D”, “N”
oder “R” geändert werden.
●Bei blinkender “READY”-Kontrollleuchte ist es, selbst wenn der Schalt-/Wählhebel
betätigt wird, nicht möglich, von “P” in eine andere Fahrstufe zu wechseln. Warten
Sie, bis die “READY”-Kontrollleuchte nicht mehr blinkt, sondern konstant leuchtet,
und betätigen Sie dann den Schalt-/Wählhebel erneut.
●Ein direkter Wechsel in Fahrstufe “B” ist nur aus der Fahrstufe “D” möglich.
Wenn in einer der folgenden Situationen versucht wird, durch Betätigen des Schalt-/
Wählhebels oder durch Drücken des “P”-Positionsschalters die Fahrstufe zu wech-
seln, ertönt der Warnsummer und der Schaltvorgang wird verhindert oder es wird
automatisch auf “N” geschaltet. Wählen Sie in diesem Fall eine geeignete Fahrstufe.
●Situationen, in denen ein Schaltvorgang verhindert wird:
• Wenn versucht wird, mit dem Schalt-/Wählhebel von “P” in eine andere Fahrstufe
zu wechseln, ohne dass das Bremspedal getreten wird.
• Wenn versucht wird, mit dem Schalt-/Wählhebel von “P” oder “N” in Fahrstufe “B”
zu wechseln.
• Wenn versucht wird, durch Betätigen des Schalt-/Wählhebels von “P” in eine
andere Fahrstufe zu wechseln, während das Ladekabel noch an das Fahrzeug
angeschlossen ist.
●Situationen, in denen automatisch in Fahrstufe “N” gewechselt wird:
• Wenn der “P”-Positionsschalter während der Fahrt gedrückt wird.
*1
• Wenn versucht wird, mit dem Schalt-/Wählhebel in Fahrstufe “R” zu wechseln,
während sich das Fahrzeug vorwärts bewegt.
*2
• Wenn versucht wird, mit dem Schalt-/Wählhebel in Fahrstufe “D” zu wechseln,
während sich das Fahrzeug rückwärts bewegt.
*3
• Wenn versucht wird, mit dem Schalt-/Wählhebel von “R” in Fahrstufe “B” zu wech-
seln.
*1: Bei extrem niedriger Geschwindigkeit ist es möglich, in Fahrstufe “P” zu wech-
seln.
*2: Bei niedriger Geschwindigkeit ist es möglich, in Fahrstufe “R” zu wechseln.
*3: Bei niedriger Geschwindigkeit ist es möglich, in Fahrstufe “D” zu wechseln.
●Wenn Sie “N” wählen, während Sie mit einer bestimmten Geschwindigkeit fahren,
wird in Fahrstufe “N” gewechselt, auch wenn Sie den Schalt-/Wählhebel nicht in
Position “N” festhalten. In diesem Fall ertönt der Warnsummer und auf dem Multi-
Informationsdisplay wird eine Bestätigungsmeldung angezeigt, die Sie darauf hin-
weist, dass in Fahrstufe “N” gewechselt wurde.

3425-2. Fahrvorgänge

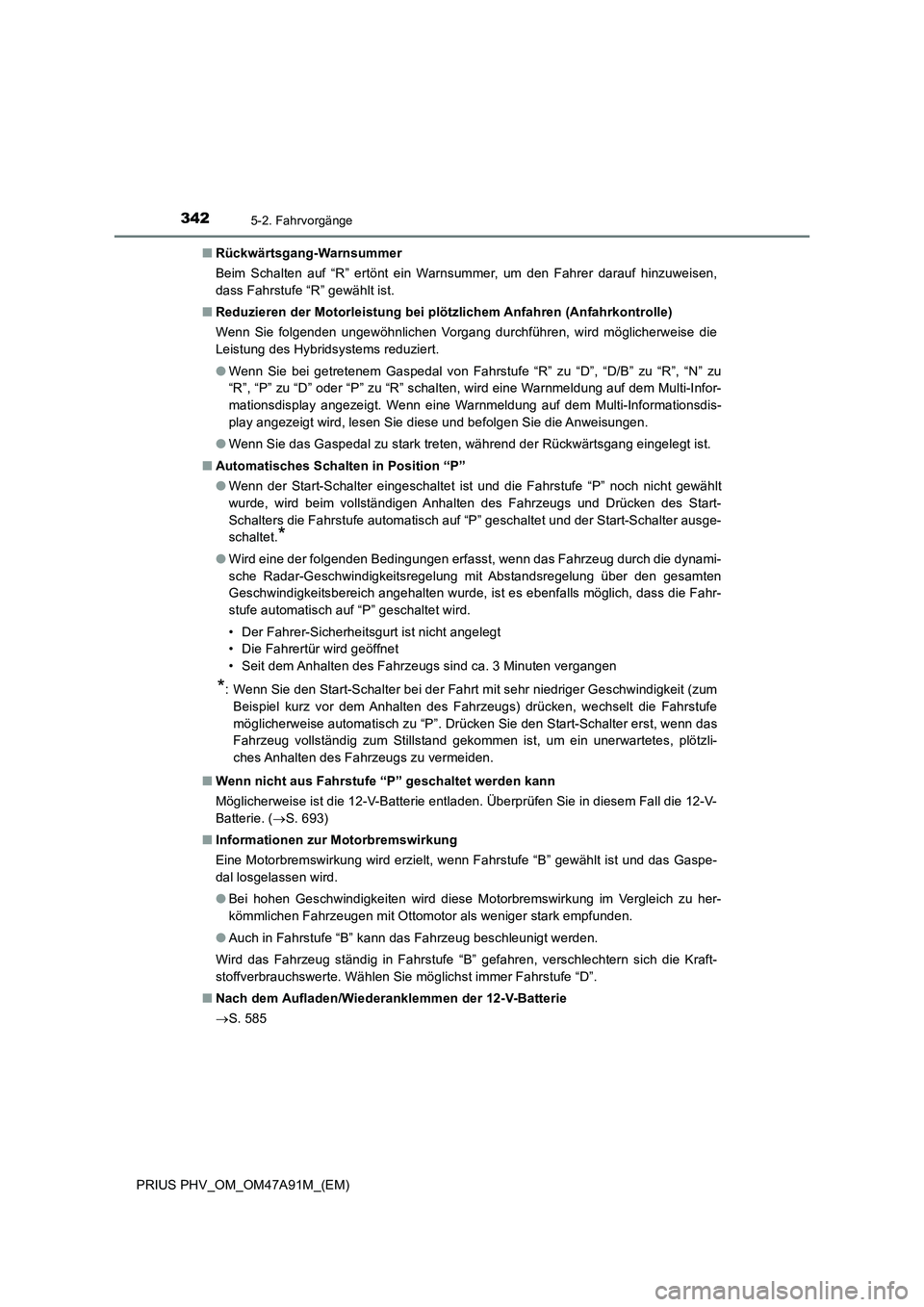

PRIUS PHV_OM_OM47A91M_(EM)■Rückwärtsgang-Warnsummer
Beim Schalten auf “R” ertönt ein Warnsummer, um den Fahrer darauf hinzuweisen,
dass Fahrstufe “R” gewählt ist.
■Reduzieren der Motorleistung bei plötzlichem Anfahren (Anfahrkontrolle)
Wenn Sie folgenden ungewöhnlichen Vorgang durchführen, wird möglicherweise die
Leistung des Hybridsystems reduziert.
●Wenn Sie bei getretenem Gaspedal von Fahrstufe “R” zu “D”, “D/B” zu “R”, “N” zu
“R”, “P” zu “D” oder “P” zu “R” schalten, wird eine Warnmeldung auf dem Multi-Infor-
mationsdisplay angezeigt. Wenn eine Warnmeldung auf dem Multi-Informationsdis-
play angezeigt wird, lesen Sie diese und befolgen Sie die Anweisungen.
●Wenn Sie das Gaspedal zu stark treten, während der Rückwärtsgang eingelegt ist.
■Automatisches Schalten in Position “P”
●Wenn der Start-Schalter eingeschaltet ist und die Fahrstufe “P” noch nicht gewählt
wurde, wird beim vollständigen Anhalten des Fahrzeugs und Drücken des Start-
Schalters die Fahrstufe automatisch auf “P” geschaltet und der Start-Schalter ausge-
schaltet.
*
●Wird eine der folgenden Bedingungen erfasst, wenn das Fahrzeug durch die dynami-
sche Radar-Geschwindigkeitsregelung mit Abstandsregelung über den gesamten
Geschwindigkeitsbereich angehalten wurde, ist es ebenfalls möglich, dass die Fahr-
stufe automatisch auf “P” geschaltet wird.
• Der Fahrer-Sicherheitsgurt ist nicht angelegt
• Die Fahrertür wird geöffnet
• Seit dem Anhalten des Fahrzeugs sind ca. 3 Minuten vergangen
*: Wenn Sie den Start-Schalter bei der Fahrt mit sehr niedriger Geschwindigkeit (zum
Beispiel kurz vor dem Anhalten des Fahrzeugs) drücken, wechselt die Fahrstufe
möglicherweise automatisch zu “P”. Drücken Sie den Start-Schalter erst, wenn das
Fahrzeug vollständig zum Stillstand gekommen ist, um ein unerwartetes, plötzli-
ches Anhalten des Fahrzeugs zu vermeiden.
■Wenn nicht aus Fahrstufe “P” geschaltet werden kann
Möglicherweise ist die 12-V-Batterie entladen. Überprüfen Sie in diesem Fall die 12-V-
Batterie. (S. 693)
■Informationen zur Motorbremswirkung
Eine Motorbremswirkung wird erzielt, wenn Fahrstufe “B” gewählt ist und das Gaspe-
dal losgelassen wird.
●Bei hohen Geschwindigkeiten wird diese Motorbremswirkung im Vergleich zu her-
kömmlichen Fahrzeugen mit Ottomotor als weniger stark empfunden.
●Auch in Fahrstufe “B” kann das Fahrzeug beschleunigt werden.
Wird das Fahrzeug ständig in Fahrstufe “B” gefahren, verschlechtern sich die Kraft-
stoffverbrauchswerte. Wählen Sie möglichst immer Fahrstufe “D”.
■Nach dem Aufladen/Wiederanklemmen der 12-V-Batterie
S. 585

3435-2. Fahrvorgänge
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren

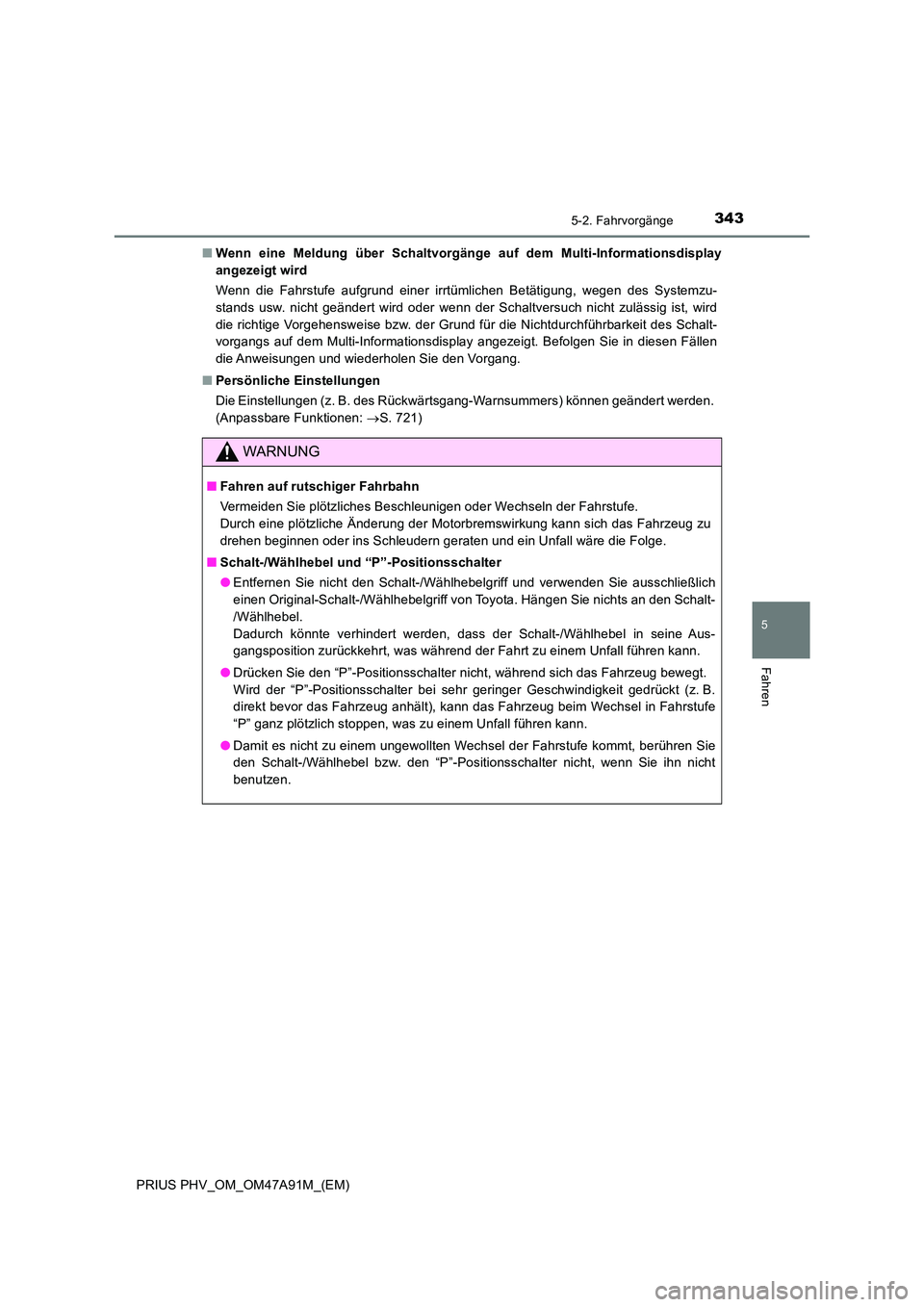

■Wenn eine Meldung über Schaltvorgänge auf dem Multi-Informationsdisplay
angezeigt wird
Wenn die Fahrstufe aufgrund einer irrtümlichen Betätigung, wegen des Systemzu-
stands usw. nicht geändert wird oder wenn der Schaltversuch nicht zulässig ist, wird
die richtige Vorgehensweise bzw. der Grund für die Nichtdurchführbarkeit des Schalt-
vorgangs auf dem Multi-Informationsdisplay angezeigt. Befolgen Sie in diesen Fällen
die Anweisungen und wiederholen Sie den Vorgang.
■ Persönliche Einstellungen
Die Einstellungen (z. B. des Rückwärtsgang-Warnsummers) können geändert werden.
(Anpassbare Funktionen: S. 721)
WARNUNG
■Fahren auf rutschiger Fahrbahn
Vermeiden Sie plötzliches Beschleunigen oder Wechseln der Fahrstufe.
Durch eine plötzliche Änderung der Motorbremswirkung kann sich das Fahrzeug zu
drehen beginnen oder ins Schleudern geraten und ein Unfall wäre die Folge.
■ Schalt-/Wählhebel und “P”-Positionsschalter
● Entfernen Sie nicht den Schalt-/Wählhebelgriff und verwenden Sie ausschließlich
einen Original-Schalt-/Wählhebelgriff von Toyota. Hängen Sie nichts an den Schalt-
/Wählhebel.
Dadurch könnte verhindert werden, dass der Schalt-/Wählhebel in seine Aus-
gangsposition zurückkehrt, was während der Fahrt zu einem Unfall führen kann.
● Drücken Sie den “P”-Positionsschalter nicht, während sich das Fahrzeug bewegt.
Wird der “P”-Positionsschalter bei sehr geringer Geschwindigkeit gedrückt (z. B.
direkt bevor das Fahrzeug anhält), kann das Fahrzeug beim Wechsel in Fahrstufe
“P” ganz plötzlich stoppen, was zu einem Unfall führen kann.
● Damit es nicht zu einem ungewollten Wechsel der Fahrstufe kommt, berühren Sie
den Schalt-/Wählhebel bzw. den “P”-Positionsschalter nicht, wenn Sie ihn nicht
benutzen.

3445-2. Fahrvorgänge
PRIUS PHV_OM_OM47A91M_(EM)

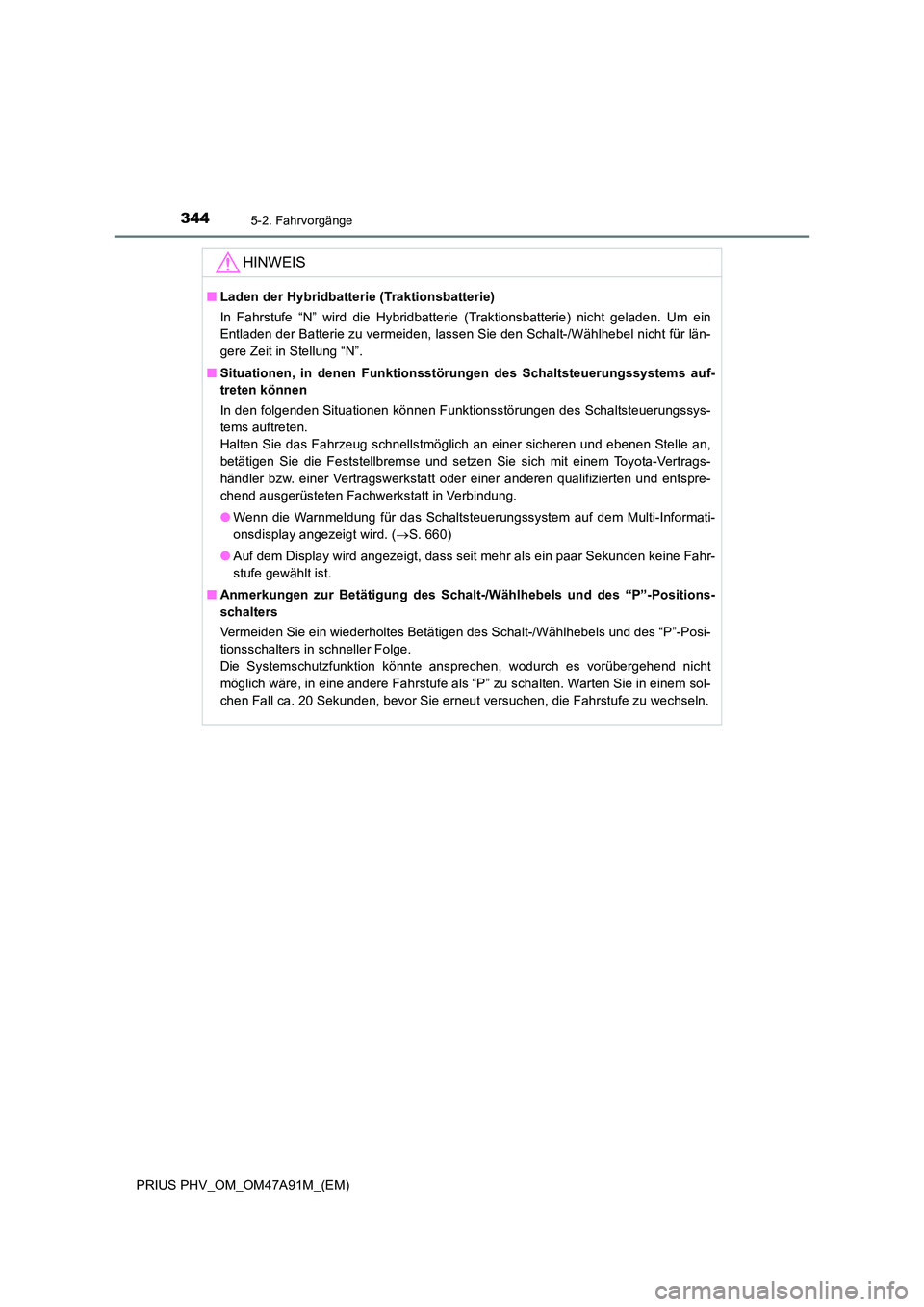

HINWEIS
■Laden der Hybridbatterie (Traktionsbatterie)
In Fahrstufe “N” wird die Hybridbatterie (Traktionsbatterie) nicht geladen. Um ein
Entladen der Batterie zu vermeiden, lassen Sie den Schalt-/Wählhebel nicht für län-
gere Zeit in Stellung “N”.
■ Situationen, in denen Funktionsstörungen des Schaltsteuerungssystems auf-
treten können
In den folgenden Situationen können Funktionsstörungen des Schaltsteuerungssys-
tems auftreten.
Halten Sie das Fahrzeug schnellstmöglich an einer sicheren und ebenen Stelle an,
betätigen Sie die Feststellbremse und setzen Sie sich mit einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt in Verbindung.
● Wenn die Warnmeldung für das Schaltsteuerungssystem auf dem Multi-Informati-
onsdisplay angezeigt wird. ( S. 660)
● Auf dem Display wird angezeigt, dass seit mehr als ein paar Sekunden keine Fahr-
stufe gewählt ist.
■ Anmerkungen zur Betätigung des Schalt-/Wählhebels und des “P”-Positions-
schalters
Vermeiden Sie ein wiederholtes Betätigen des Schalt-/Wählhebels und des “P”-Posi-
tionsschalters in schneller Folge.
Die Systemschutzfunktion könnte ansprechen, wodurch es vorübergehend nicht
möglich wäre, in eine andere Fahrstufe als “P” zu schalten. Warten Sie in einem sol-
chen Fall ca. 20 Sekunden, bevor Sie erneut versuchen, die Fahrstufe zu wechseln.

3455-2. Fahrvorgänge
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren

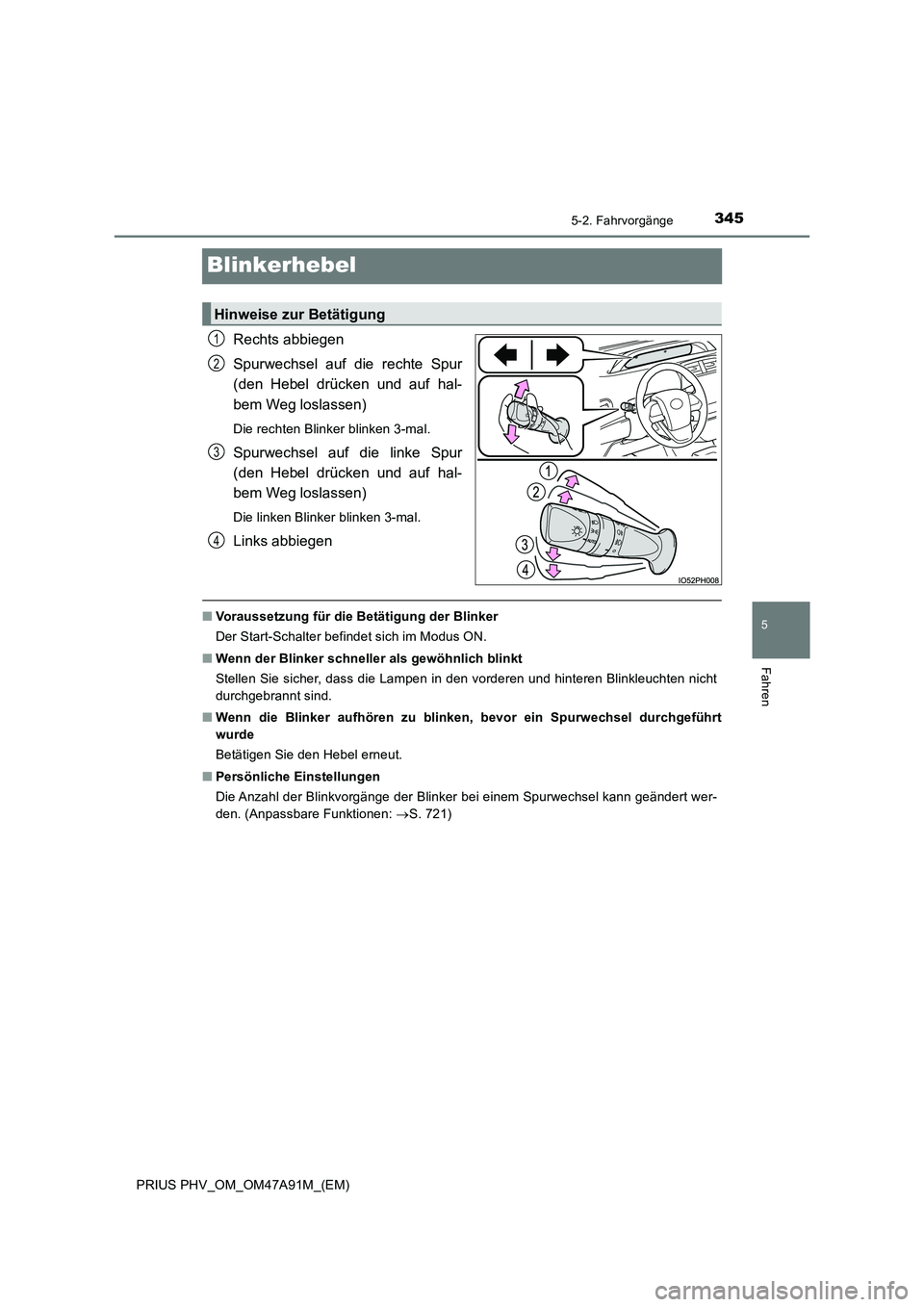

Blinkerhebel
Rechts abbiegen
Spurwechsel auf die rechte Spur
(den Hebel drücken und auf hal-
bem Weg loslassen)
Die rechten Blinker blinken 3-mal.
Spurwechsel auf die linke Spur
(den Hebel drücken und auf hal-
bem Weg loslassen)
Die linken Blinker blinken 3-mal.
Links abbiegen
■ Voraussetzung für die Betätigung der Blinker
Der Start-Schalter befindet sich im Modus ON.
■ Wenn der Blinker schneller als gewöhnlich blinkt
Stellen Sie sicher, dass die Lampen in den vorderen und hinteren Blinkleuchten nicht
durchgebrannt sind.
■ Wenn die Blinker aufhören zu blinken, bevor ein Spurwechsel durchgeführt
wurde
Betätigen Sie den Hebel erneut.
■ Persönliche Einstellungen
Die Anzahl der Blinkvorgänge der Blinker bei einem Spurwechsel kann geändert wer-
den. (Anpassbare Funktionen: S. 721)
Hinweise zur Betätigung
1
2
3
4

3465-2. Fahrvorgänge
PRIUS PHV_OM_OM47A91M_(EM)

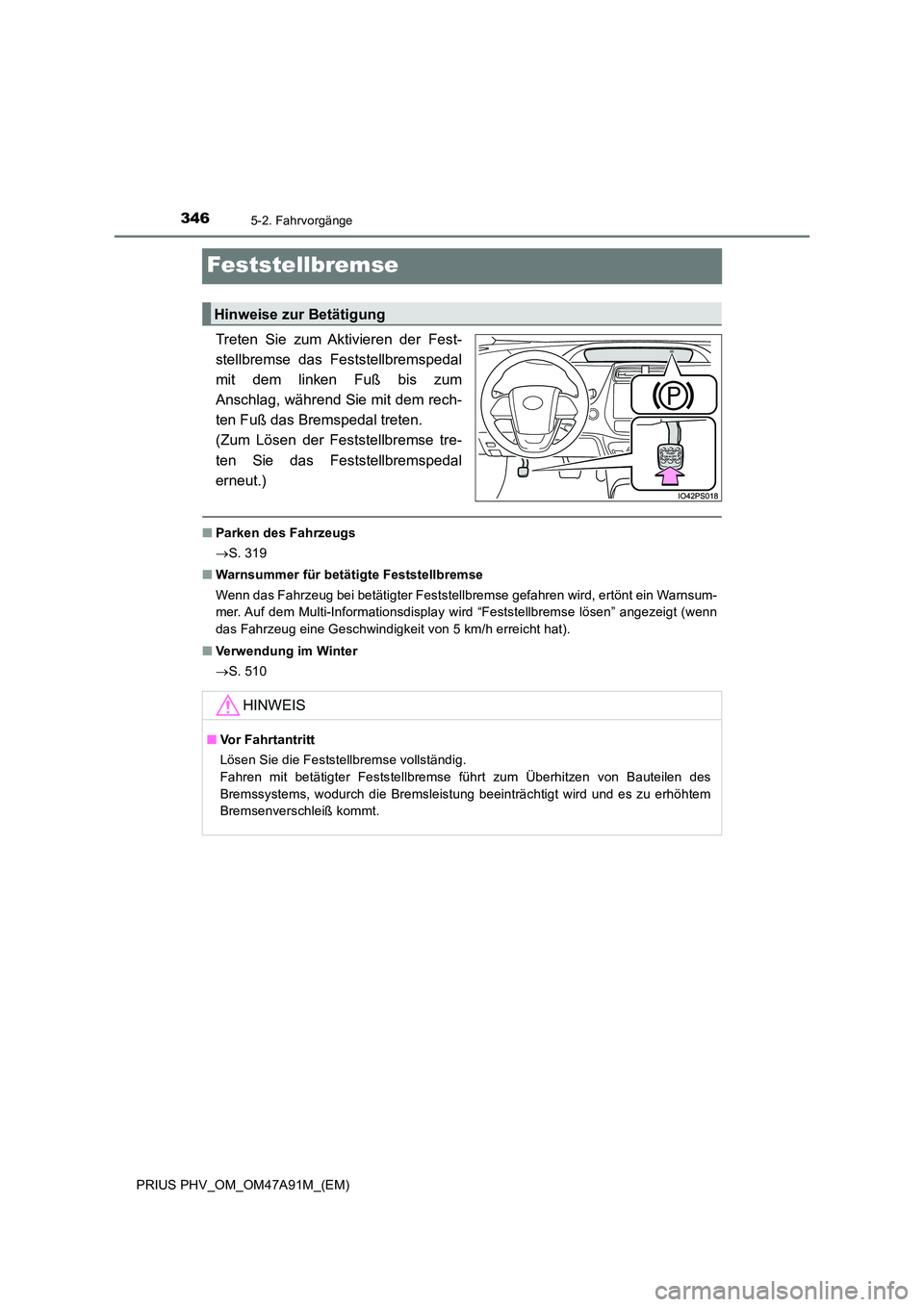

Feststellbremse
Treten Sie zum Aktivieren der Fest-
stellbremse das Feststellbremspedal
mit dem linken Fuß bis zum
Anschlag, während Sie mit dem rech-
ten Fuß das Bremspedal treten.
(Zum Lösen der Feststellbremse tre-
ten Sie das Feststellbremspedal
erneut.)
■ Parken des Fahrzeugs
 S. 319
■ Warnsummer für betätigte Feststellbremse
Wenn das Fahrzeug bei betätigter Feststellbremse gefahren wird, ertönt ein Warnsum-
mer. Auf dem Multi-Informationsdisplay wird “Feststellbremse lösen” angezeigt (wenn
das Fahrzeug eine Geschwindigkeit von 5 km/h erreicht hat).
■ Verwendung im Winter
 S. 510
Hinweise zur Betätigung
HINWEIS
■Vor Fahrtantritt
Lösen Sie die Feststellbremse vollständig.
Fahren mit betätigter Feststellbremse führt zum Überhitzen von Bauteilen des
Bremssystems, wodurch die Bremsleistung beeinträchtigt wird und es zu erhöhtem
Bremsenverschleiß kommt.

3475-3. Betätigen von Beleuchtung und Scheibenwischern
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren

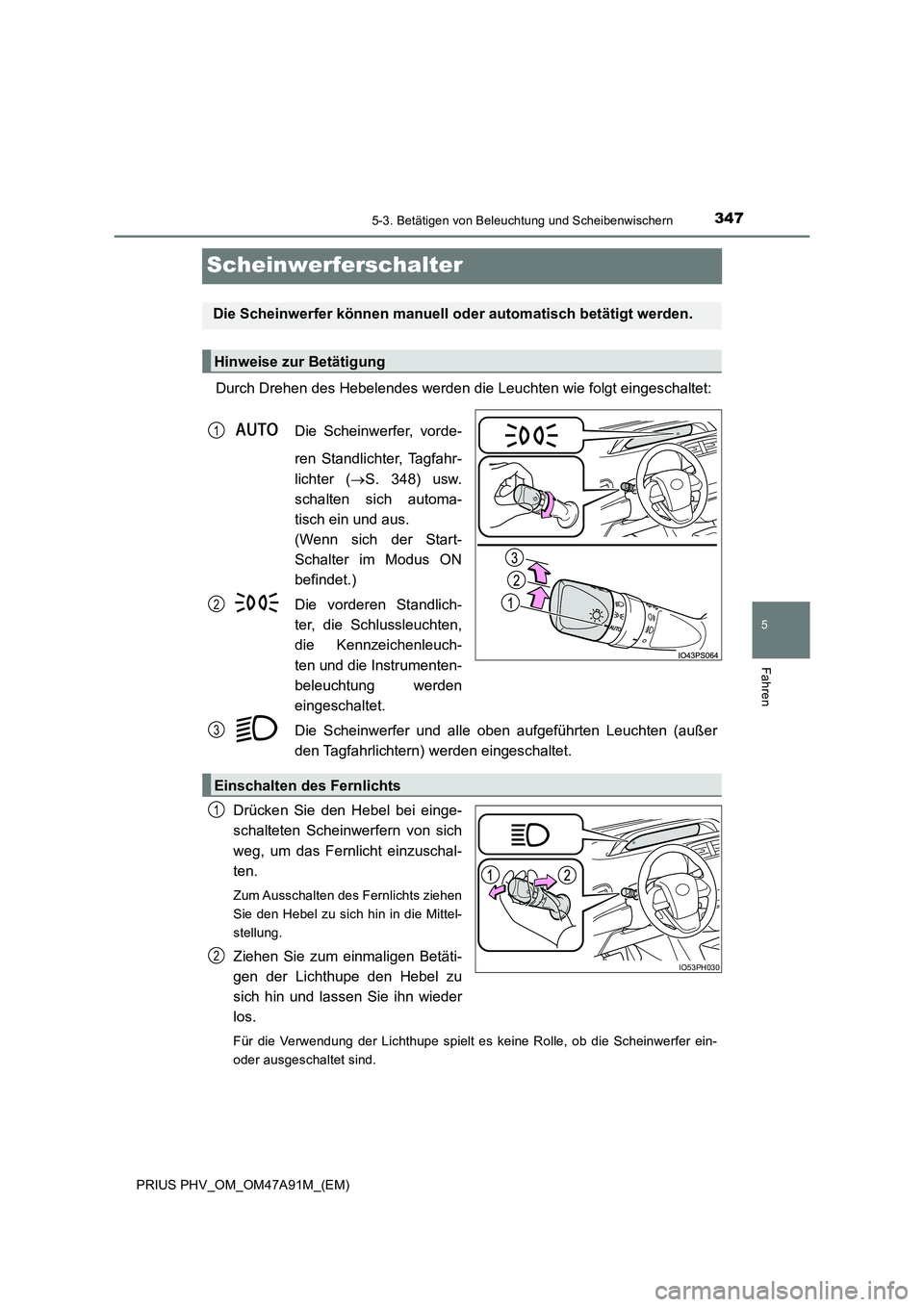

Scheinwerferschalter
Durch Drehen des Hebelendes werden die Leuchten wie folgt eingeschaltet:
Die Scheinwerfer, vorde-
ren Standlichter, Tagfahr-
lichter ( S. 348) usw.
schalten sich automa-
tisch ein und aus.
(Wenn sich der Start-
Schalter im Modus ON
befindet.)
Die vorderen Standlich-
ter, die Schlussleuchten,
die Kennzeichenleuch-
ten und die Instrumenten-
beleuchtung werden
eingeschaltet.
Die Scheinwerfer und alle oben aufgeführten Leuchten (außer
den Tagfahrlichtern) werden eingeschaltet.
Drücken Sie den Hebel bei einge-
schalteten Scheinwerfern von sich
weg, um das Fernlicht einzuschal-
ten.
Zum Ausschalten des Fernlichts ziehen
Sie den Hebel zu sich hin in die Mittel-
stellung.
Ziehen Sie zum einmaligen Betäti-
gen der Lichthupe den Hebel zu
sich hin und lassen Sie ihn wieder
los.
Für die Verwendung der Lichthupe spielt es keine Rolle, ob die Scheinwerfer ein-
oder ausgeschaltet sind.
Die Scheinwerfer können manuell oder automatisch betätigt werden.
Hinweise zur Betätigung
1
2
Einschalten des Fernlichts
3
IO53PH030
1
2

3485-3. Betätigen von Beleuchtung und Scheibenwischern
PRIUS PHV_OM_OM47A91M_(EM)

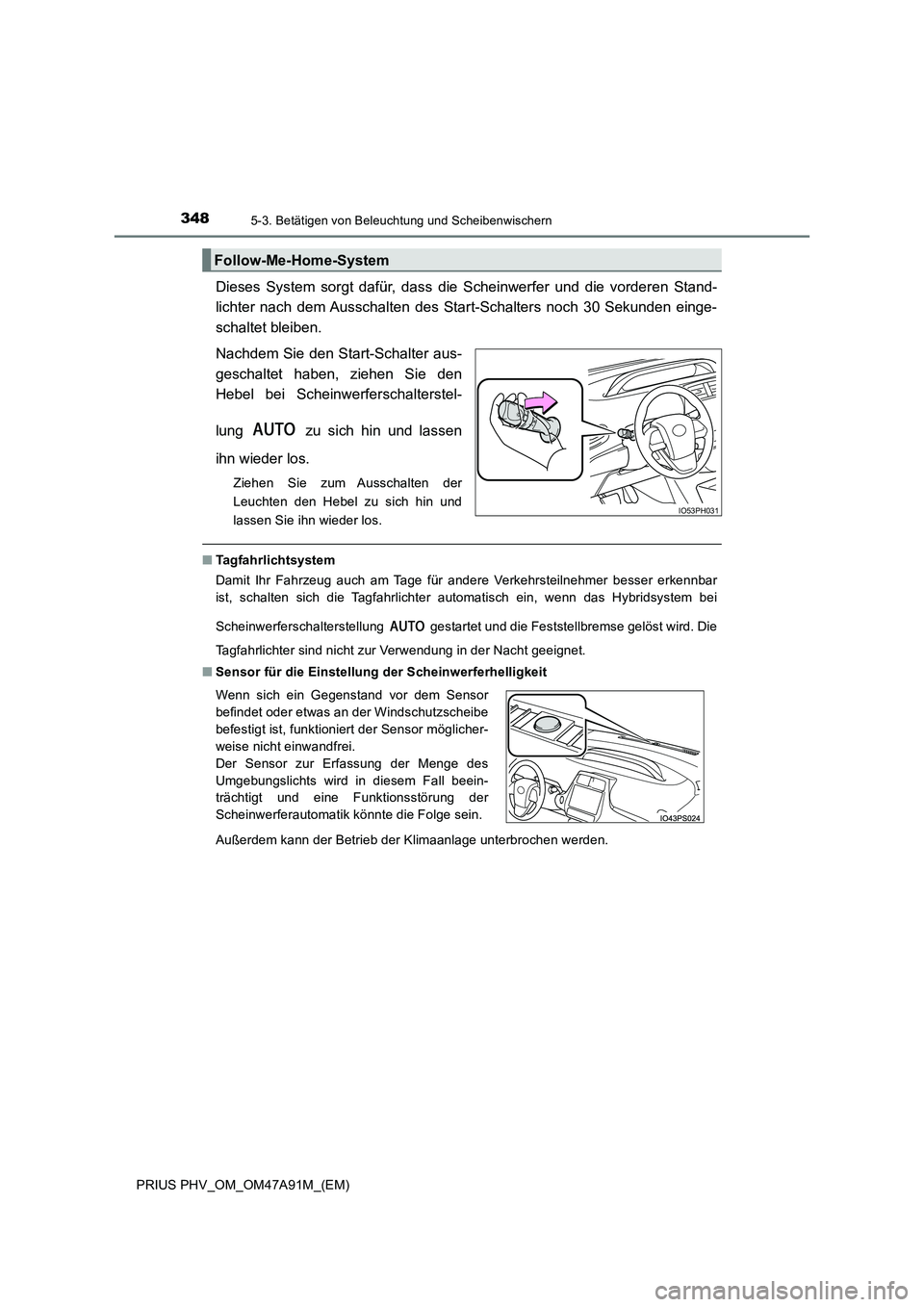

Dieses System sorgt dafür, dass die Scheinwerfer und die vorderen Stand-
lichter nach dem Ausschalten des Start-Schalters noch 30 Sekunden einge-
schaltet bleiben.
Nachdem Sie den Start-Schalter aus-
geschaltet haben, ziehen Sie den
Hebel bei Scheinwerferschalterstel-
lung zu sich hin und lassen
ihn wieder los.
Ziehen Sie zum Ausschalten der
Leuchten den Hebel zu sich hin und
lassen Sie ihn wieder los.
■ Tagfahrlichtsystem
Damit Ihr Fahrzeug auch am Tage für andere Verkehrsteilnehmer besser erkennbar
ist, schalten sich die Tagfahrlichter automatisch ein, wenn das Hybridsystem bei
Scheinwerferschalterstellung gestartet und die Feststellbremse gelöst wird. Die
Tagfahrlichter sind nicht zur Verwendung in der Nacht geeignet.
■ Sensor für die Einstellung der Scheinwerferhelligkeit
Follow-Me-Home-System
IO53PH031
Wenn sich ein Gegenstand vor dem Sensor
befindet oder etwas an der Windschutzscheibe
befestigt ist, funktioniert der Sensor möglicher-
weise nicht einwandfrei.
Der Sensor zur Erfassung der Menge des
Umgebungslichts wird in diesem Fall beein-
trächtigt und eine Funktionsstörung der
Scheinwerferautomatik könnte die Folge sein.
Außerdem kann der Betrieb der Klimaanlage unterbrochen werden.

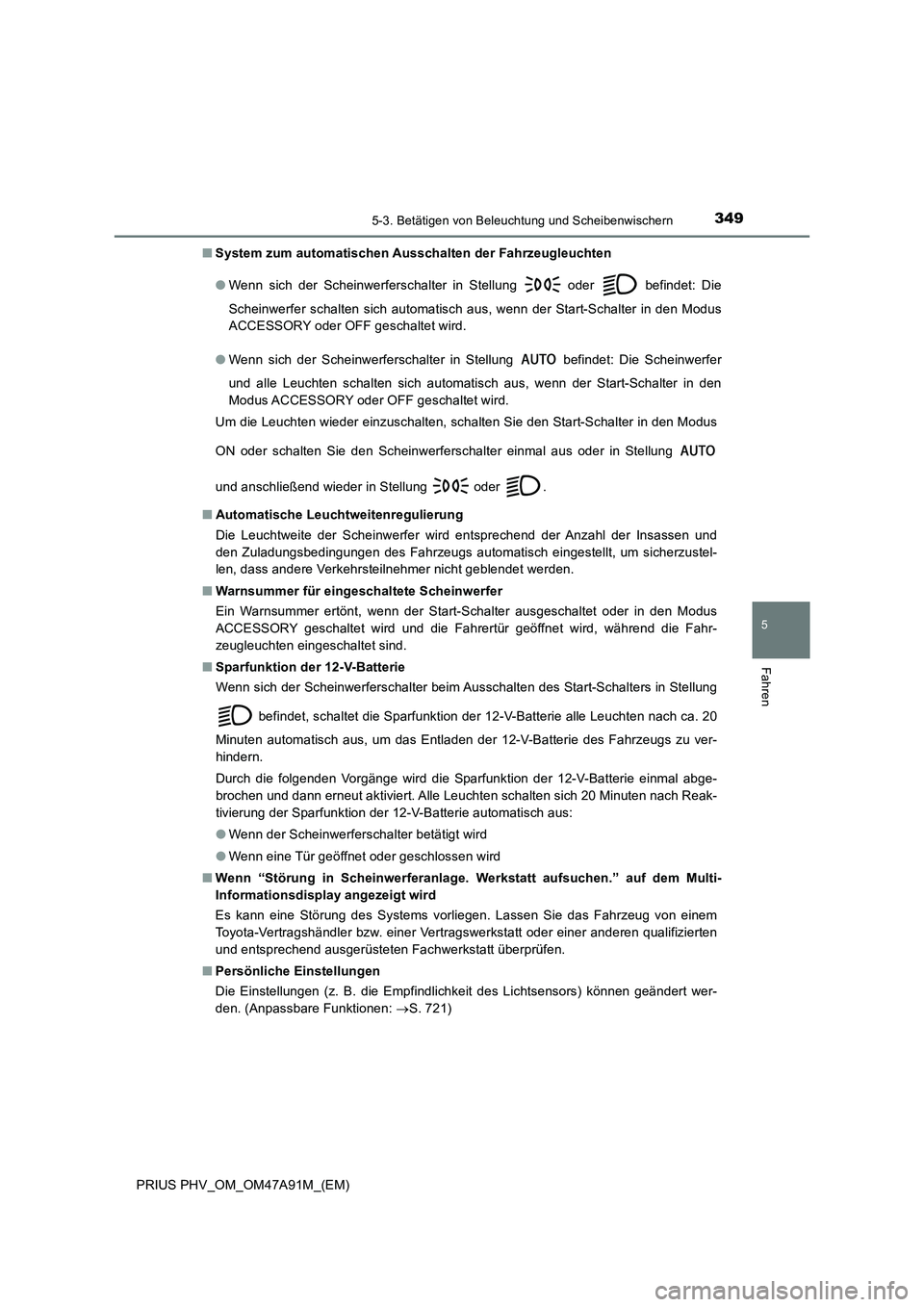

3495-3. Betätigen von Beleuchtung und Scheibenwischern
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren
■System zum automatischen Ausschalten der Fahrzeugleuchten
●Wenn sich der Scheinwerferschalter in Stellung oder befindet: Die
Scheinwerfer schalten sich automatisch aus, wenn der Start-Schalter in den Modus
ACCESSORY oder OFF geschaltet wird.
●Wenn sich der Scheinwerferschalter in Stellung befindet: Die Scheinwerfer
und alle Leuchten schalten sich automatisch aus, wenn der Start-Schalter in den
Modus ACCESSORY oder OFF geschaltet wird.
Um die Leuchten wieder einzuschalten, schalten Sie den Start-Schalter in den Modus
ON oder schalten Sie den Scheinwerferschalter einmal aus oder in Stellung
und anschließend wieder in Stellung oder .
■Automatische Leuchtweitenregulierung
Die Leuchtweite der Scheinwerfer wird entsprechend der Anzahl der Insassen und
den Zuladungsbedingungen des Fahrzeugs automatisch eingestellt, um sicherzustel-
len, dass andere Verkehrsteilnehmer nicht geblendet werden.
■Warnsummer für eingeschaltete Scheinwerfer
Ein Warnsummer ertönt, wenn der Start-Schalter ausgeschaltet oder in den Modus
ACCESSORY geschaltet wird und die Fahrertür geöffnet wird, während die Fahr-
zeugleuchten eingeschaltet sind.
■Sparfunktion der 12-V-Batterie
Wenn sich der Scheinwerferschalter beim Ausschalten des Start-Schalters in Stellung
befindet, schaltet die Sparfunktion der 12-V-Batterie alle Leuchten nach ca. 20
Minuten automatisch aus, um das Entladen der 12-V-Batterie des Fahrzeugs zu ver-
hindern.
Durch die folgenden Vorgänge wird die Sparfunktion der 12-V-Batterie einmal abge-
brochen und dann erneut aktiviert. Alle Leuchten schalten sich 20 Minuten nach Reak-
tivierung der Sparfunktion der 12-V-Batterie automatisch aus:
●Wenn der Scheinwerferschalter betätigt wird
●Wenn eine Tür geöffnet oder geschlossen wird
■Wenn “Störung in Scheinwerferanlage. Werkstatt aufsuchen.” auf dem Multi-
Informationsdisplay angezeigt wird
Es kann eine Störung des Systems vorliegen. Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten
und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
■Persönliche Einstellungen
Die Einstellungen (z. B. die Empfindlichkeit des Lichtsensors) können geändert wer-
den. (Anpassbare Funktionen: S. 721)

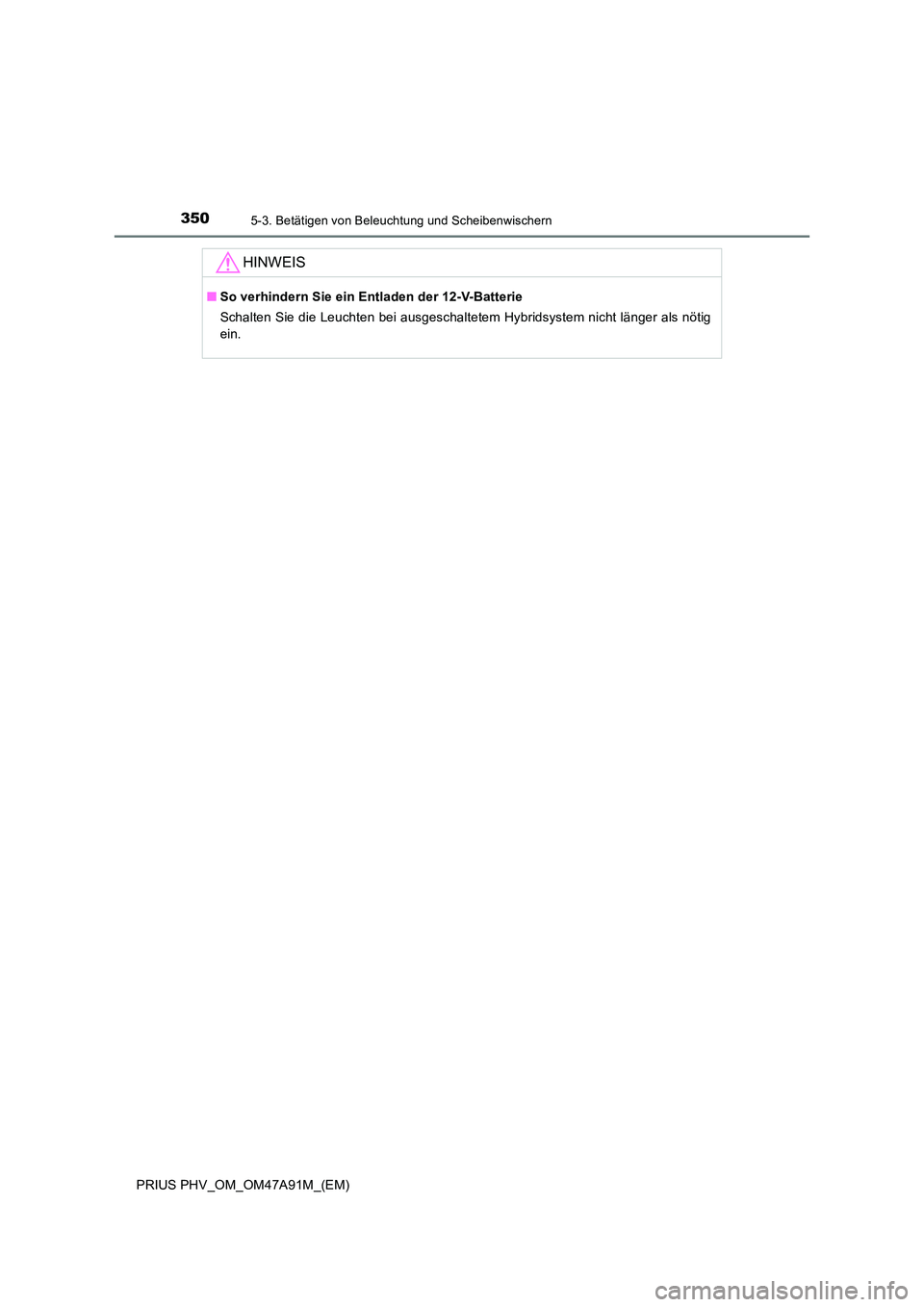

3505-3. Betätigen von Beleuchtung und Scheibenwischern
PRIUS PHV_OM_OM47A91M_(EM)
HINWEIS
■So verhindern Sie ein Entladen der 12-V-Batterie
Schalten Sie die Leuchten bei ausgeschaltetem Hybridsystem nicht länger als nötig
ein.
