TOYOTA PRIUS PLUG-IN HYBRID 2017 Betriebsanleitungen (in German)
Manufacturer: TOYOTA, Model Year: 2017, Model line: PRIUS PLUG-IN HYBRID, Model: TOYOTA PRIUS PLUG-IN HYBRID 2017Pages: 752, PDF-Größe: 91.65 MB

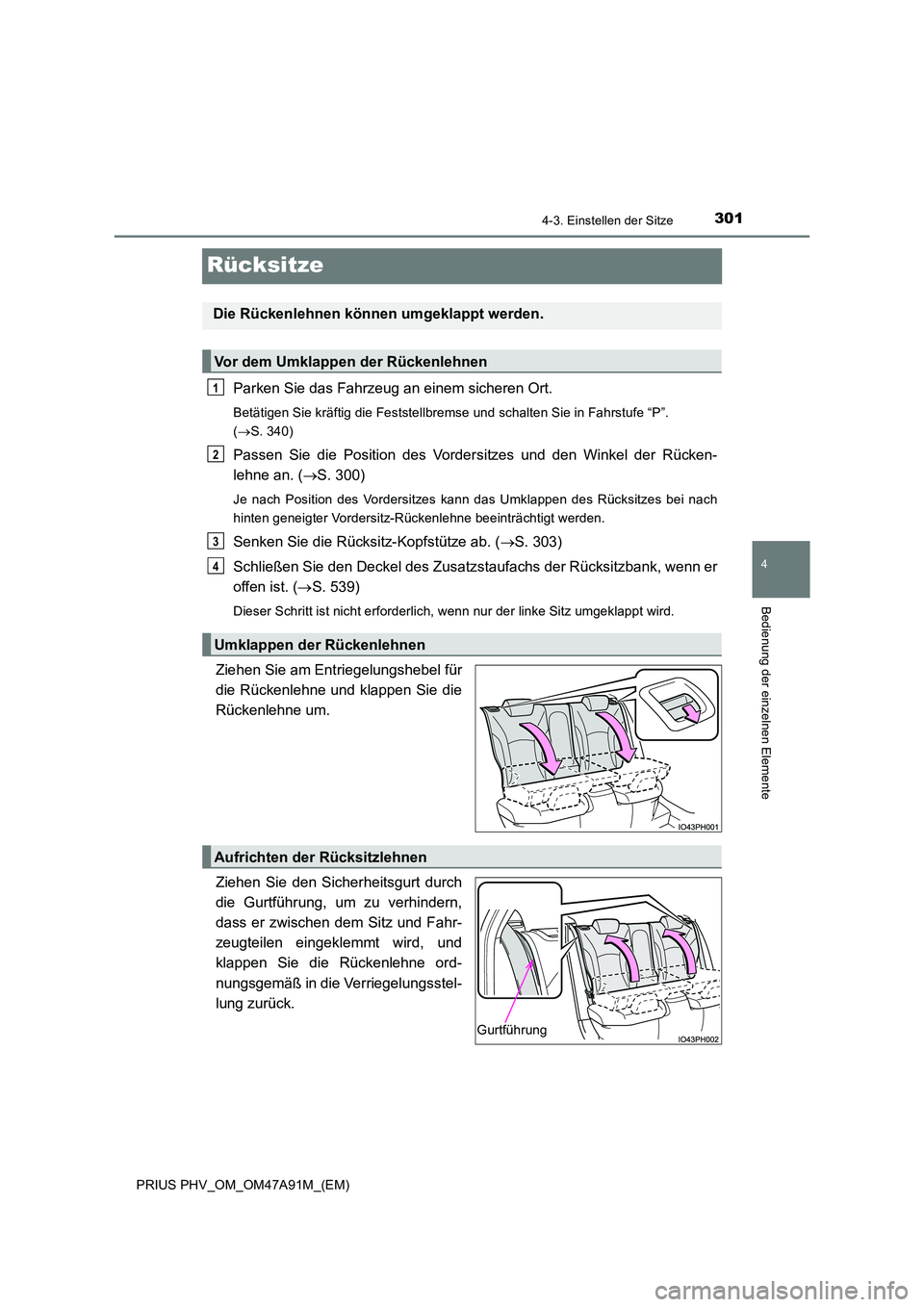

Page 301 of 752

3014-3. Einstellen der Sitze
PRIUS PHV_OM_OM47A91M_(EM)
4
Bedienung der einzelnen Elemente
Rücksitze
Parken Sie das Fahrzeug an einem sicheren Ort.
Betätigen Sie kräftig die Feststellbremse und schalten Sie in Fahrstufe “P”.
( S. 340)
Passen Sie die Position des Vordersitzes und den Winkel der Rücken-
lehne an. ( S. 300)
Je nach Position des Vordersitzes kann das Umklappen des Rücksitzes bei nach
hinten geneigter Vordersitz-Rückenlehne beeinträchtigt werden.
Senken Sie die Rücksitz-Kopfstütze ab. ( S. 303)
Schließen Sie den Deckel des Zusatzstaufachs der Rücksitzbank, wenn er
offen ist. ( S. 539)
Dieser Schritt ist nicht erforderlich, wenn nur der linke Sitz umgeklappt wird.
Ziehen Sie am Entriegelungshebel für
die Rückenlehne und klappen Sie die
Rückenlehne um.
Ziehen Sie den Sicherheitsgurt durch
die Gurtführung, um zu verhindern,
dass er zwischen dem Sitz und Fahr-
zeugteilen eingeklemmt wird, und
klappen Sie die Rückenlehne ord-
nungsgemäß in die Verriegelungsstel-
lung zurück.
Die Rückenlehnen können umgeklappt werden.
Vor dem Umklappen der Rückenlehnen
Umklappen der Rückenlehnen
1
2
3
4
Aufrichten der Rücksitzlehnen
Gurtführung

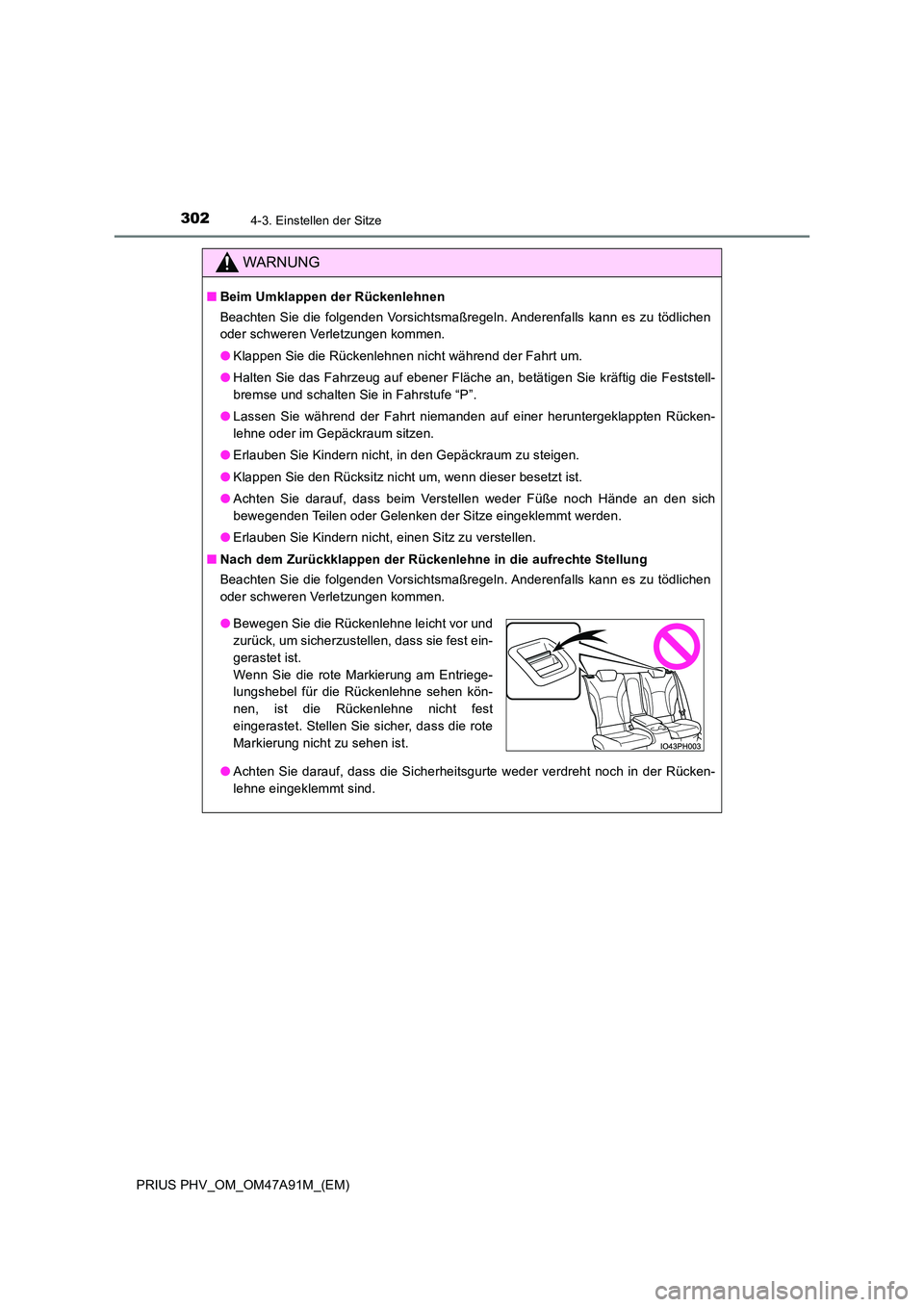

Page 302 of 752

3024-3. Einstellen der Sitze
PRIUS PHV_OM_OM47A91M_(EM)
WARNUNG
■Beim Umklappen der Rückenlehnen
Beachten Sie die folgenden Vorsichtsmaßregeln. Anderenfalls kann es zu tödlichen
oder schweren Verletzungen kommen.
● Klappen Sie die Rückenlehnen nicht während der Fahrt um.
● Halten Sie das Fahrzeug auf ebener Fläche an, betätigen Sie kräftig die Feststell-
bremse und schalten Sie in Fahrstufe “P”.
● Lassen Sie während der Fahrt niemanden auf einer heruntergeklappten Rücken-
lehne oder im Gepäckraum sitzen.
● Erlauben Sie Kindern nicht, in den Gepäckraum zu steigen.
● Klappen Sie den Rücksitz nicht um, wenn dieser besetzt ist.
● Achten Sie darauf, dass beim Verstellen weder Füße noch Hände an den sich
bewegenden Teilen oder Gelenken der Sitze eingeklemmt werden.
● Erlauben Sie Kindern nicht, einen Sitz zu verstellen.
■ Nach dem Zurückklappen der Rückenlehne in die aufrechte Stellung
Beachten Sie die folgenden Vorsichtsmaßregeln. Anderenfalls kann es zu tödlichen
oder schweren Verletzungen kommen.
● Achten Sie darauf, dass die Sicherheitsgurte weder verdreht noch in der Rücken-
lehne eingeklemmt sind.
● Bewegen Sie die Rückenlehne leicht vor und
zurück, um sicherzustellen, dass sie fest ein-
gerastet ist.
Wenn Sie die rote Markierung am Entriege-
lungshebel für die Rückenlehne sehen kön-
nen, ist die Rückenlehne nicht fest
eingerastet. Stellen Sie sicher, dass die rote
Markierung nicht zu sehen ist.

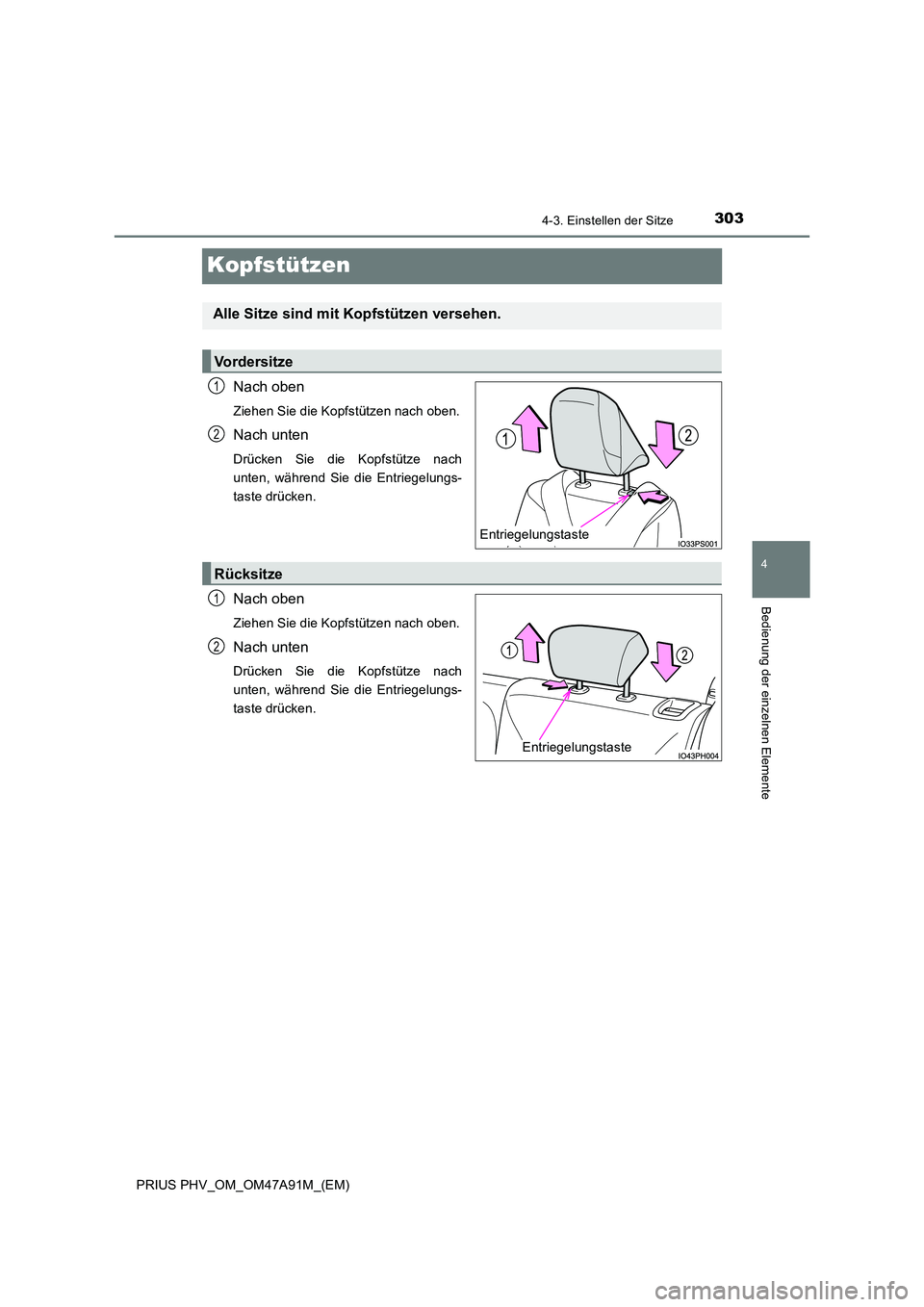

Page 303 of 752

3034-3. Einstellen der Sitze
PRIUS PHV_OM_OM47A91M_(EM)
4
Bedienung der einzelnen Elemente
Kopfstützen
Nach oben
Ziehen Sie die Kopfstützen nach oben.
Nach unten
Drücken Sie die Kopfstütze nach
unten, während Sie die Entriegelungs-
taste drücken.
Nach oben
Ziehen Sie die Kopfstützen nach oben.
Nach unten
Drücken Sie die Kopfstütze nach
unten, während Sie die Entriegelungs-
taste drücken.
Alle Sitze sind mit Kopfstützen versehen.
Vordersitze
Entriegelungstaste
1
2
Rücksitze
Entriegelungstaste
1
2

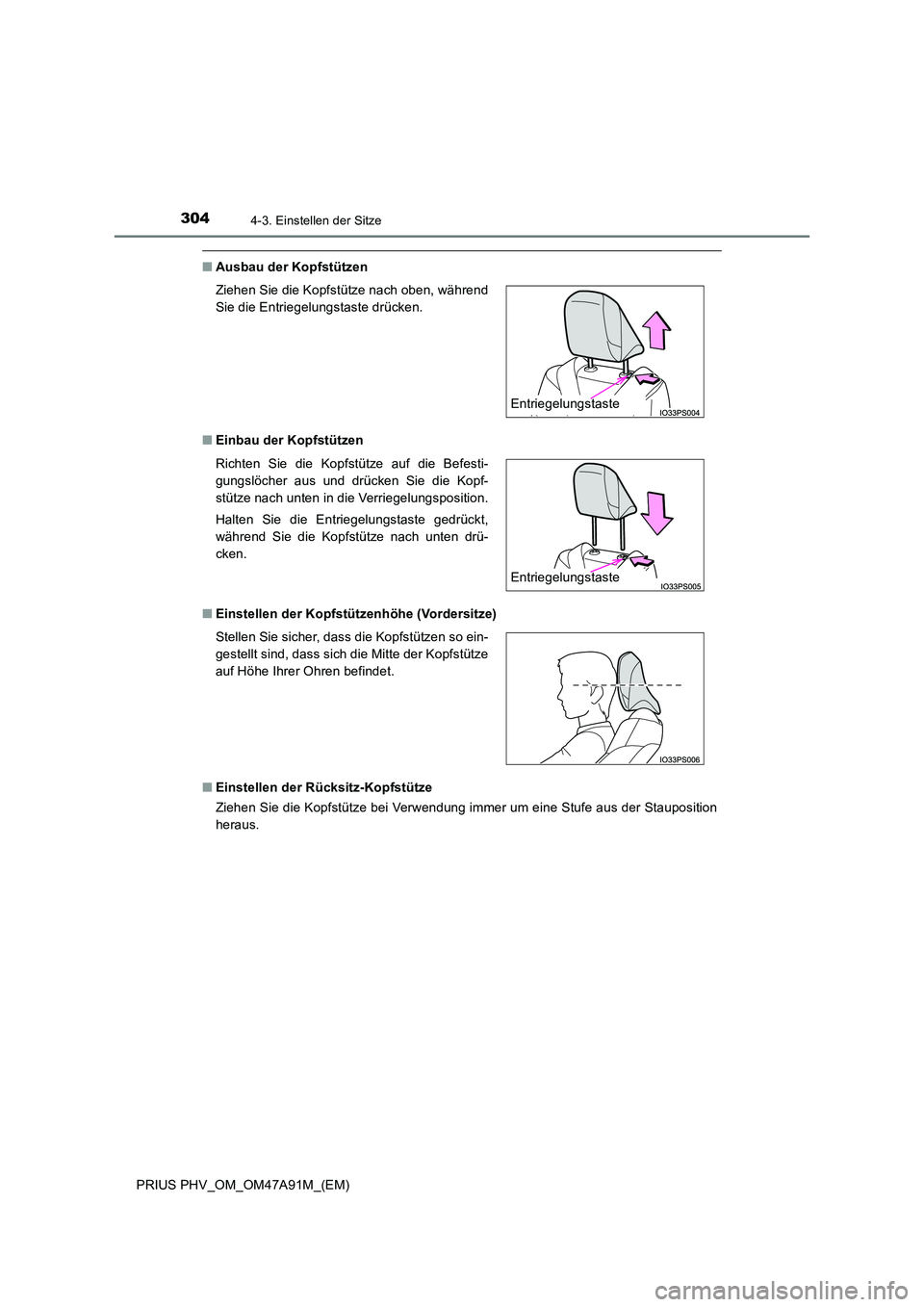

Page 304 of 752

3044-3. Einstellen der Sitze
PRIUS PHV_OM_OM47A91M_(EM)
■Ausbau der Kopfstützen
■ Einbau der Kopfstützen
■ Einstellen der Kopfstützenhöhe (Vordersitze)
■ Einstellen der Rücksitz-Kopfstütze
Ziehen Sie die Kopfstütze bei Verwendung immer um eine Stufe aus der Stauposition
heraus.
Ziehen Sie die Kopfstütze nach oben, während
Sie die Entriegelungstaste drücken.
Richten Sie die Kopfstütze auf die Befesti-
gungslöcher aus und drücken Sie die Kopf-
stütze nach unten in die Verriegelungsposition.
Halten Sie die Entriegelungstaste gedrückt,
während Sie die Kopfstütze nach unten drü-
cken.
Stellen Sie sicher, dass die Kopfstützen so ein-
gestellt sind, dass sich die Mitte der Kopfstütze
auf Höhe Ihrer Ohren befindet.
Entriegelungstaste
Entriegelungstaste

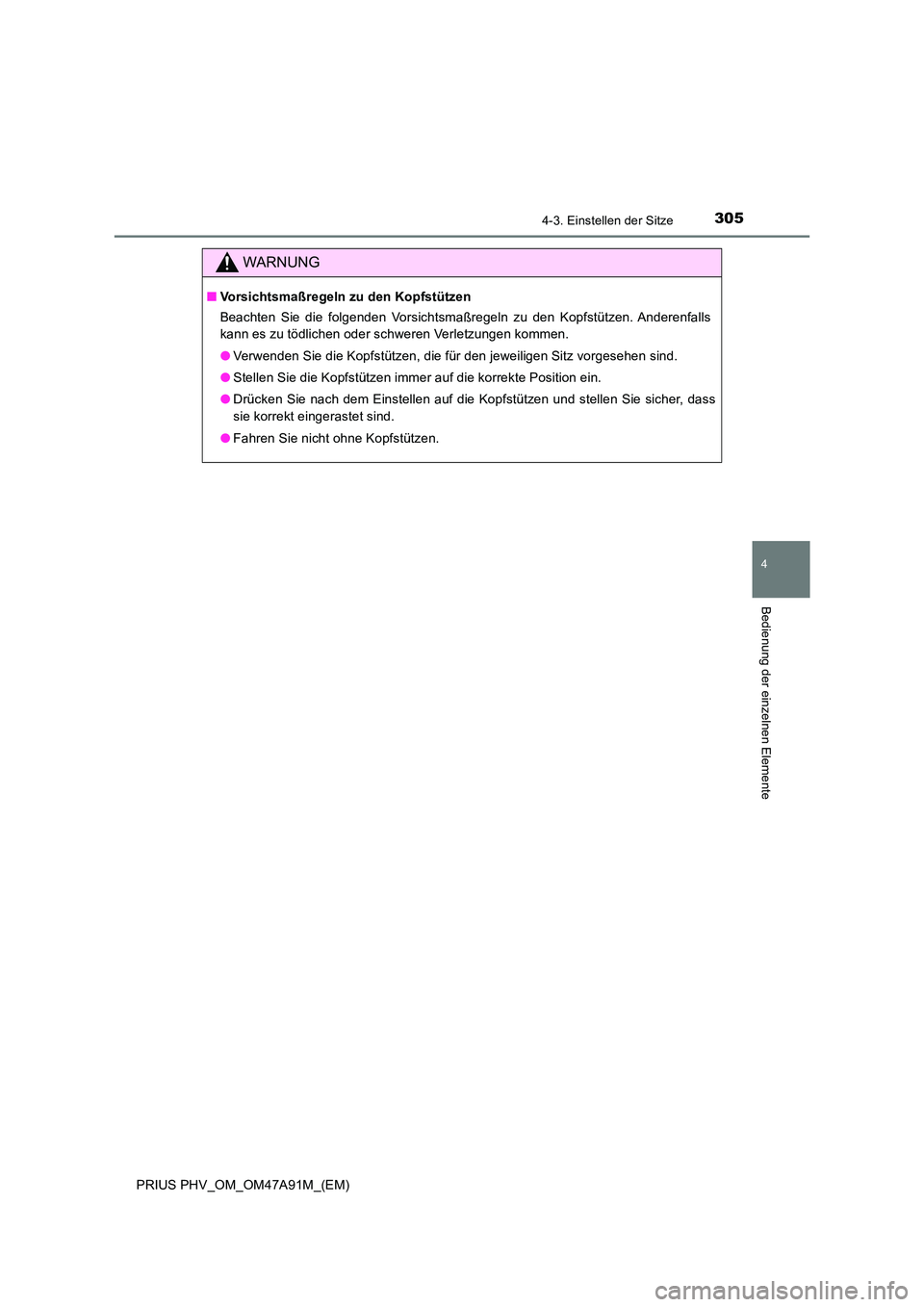

Page 305 of 752

3054-3. Einstellen der Sitze
PRIUS PHV_OM_OM47A91M_(EM)
4
Bedienung der einzelnen Elemente
WARNUNG
■Vorsichtsmaßregeln zu den Kopfstützen
Beachten Sie die folgenden Vorsichtsmaßregeln zu den Kopfstützen. Anderenfalls
kann es zu tödlichen oder schweren Verletzungen kommen.
● Verwenden Sie die Kopfstützen, die für den jeweiligen Sitz vorgesehen sind.
● Stellen Sie die Kopfstützen immer auf die korrekte Position ein.
● Drücken Sie nach dem Einstellen auf die Kopfstützen und stellen Sie sicher, dass
sie korrekt eingerastet sind.
● Fahren Sie nicht ohne Kopfstützen.

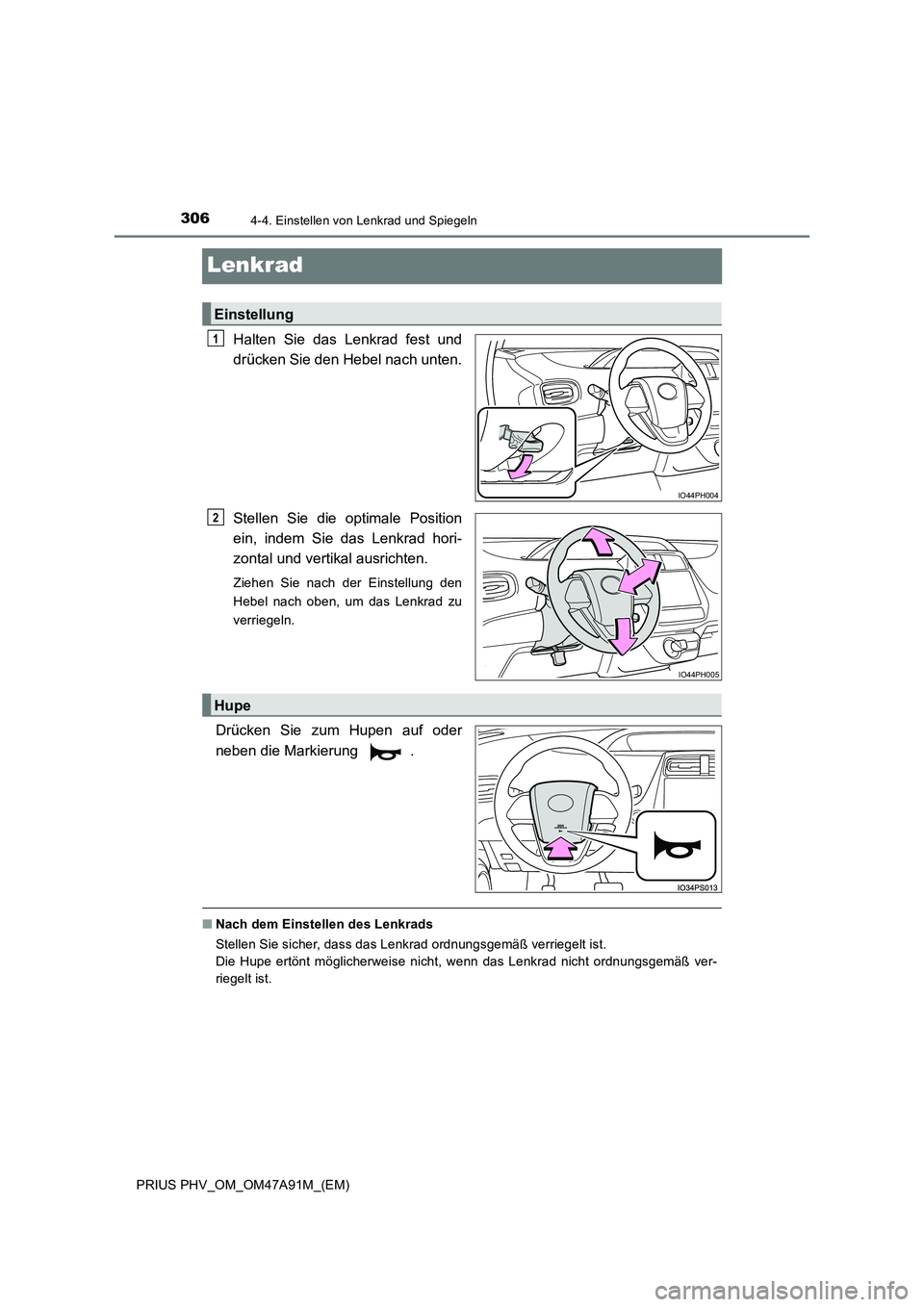

Page 306 of 752

3064-4. Einstellen von Lenkrad und Spiegeln
PRIUS PHV_OM_OM47A91M_(EM)
Lenkrad
Halten Sie das Lenkrad fest und
drücken Sie den Hebel nach unten.
Stellen Sie die optimale Position
ein, indem Sie das Lenkrad hori-
zontal und vertikal ausrichten.
Ziehen Sie nach der Einstellung den
Hebel nach oben, um das Lenkrad zu
verriegeln.
Drücken Sie zum Hupen auf oder
neben die Markierung .
■ Nach dem Einstellen des Lenkrads
Stellen Sie sicher, dass das Lenkrad ordnungsgemäß verriegelt ist.
Die Hupe ertönt möglicherweise nicht, wenn das Lenkrad nicht ordnungsgemäß ver-
riegelt ist.
Einstellung
IO44PH004
1
IO44PH005
2
Hupe

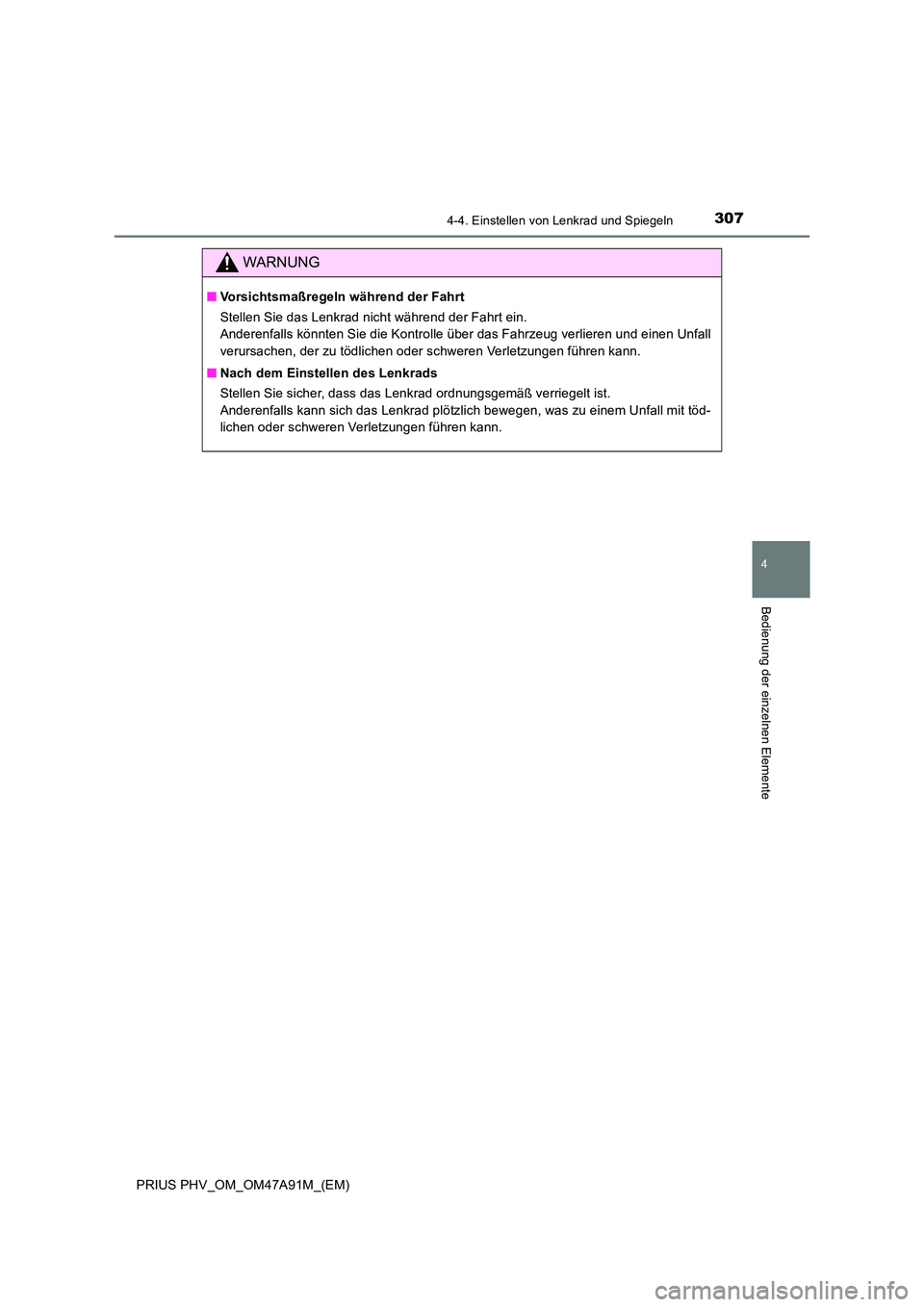

Page 307 of 752

3074-4. Einstellen von Lenkrad und Spiegeln
PRIUS PHV_OM_OM47A91M_(EM)
4
Bedienung der einzelnen Elemente
WARNUNG
■Vorsichtsmaßregeln während der Fahrt
Stellen Sie das Lenkrad nicht während der Fahrt ein.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall
verursachen, der zu tödlichen oder schweren Verletzungen führen kann.
■ Nach dem Einstellen des Lenkrads
Stellen Sie sicher, dass das Lenkrad ordnungsgemäß verriegelt ist.
Anderenfalls kann sich das Lenkrad plötzlich bewegen, was zu einem Unfall mit töd-
lichen oder schweren Verletzungen führen kann.

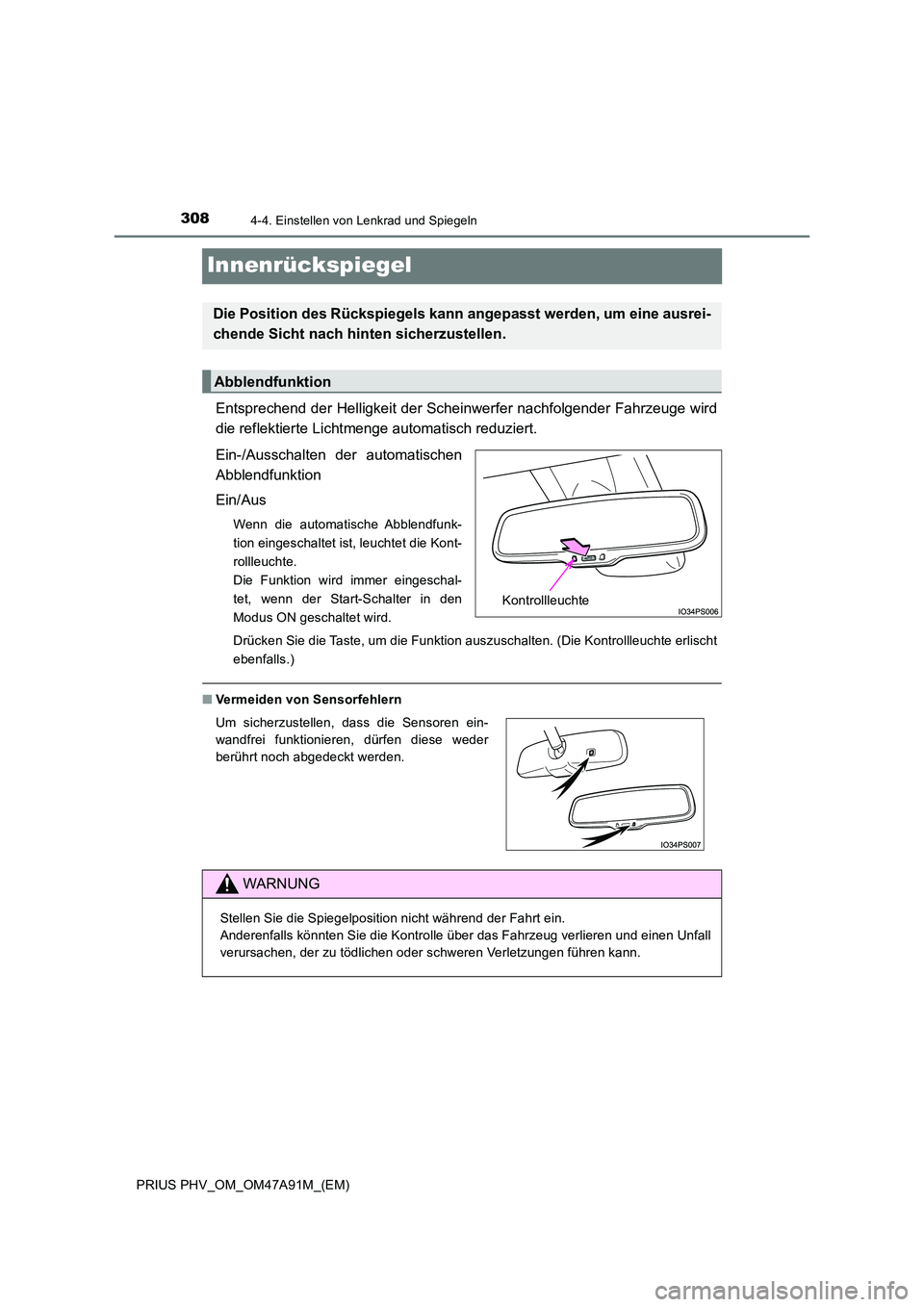

Page 308 of 752

3084-4. Einstellen von Lenkrad und Spiegeln
PRIUS PHV_OM_OM47A91M_(EM)
Innenrückspiegel
Entsprechend der Helligkeit der Scheinwerfer nachfolgender Fahrzeuge wird
die reflektierte Lichtmenge automatisch reduziert.
Ein-/Ausschalten der automatischen
Abblendfunktion
Ein/Aus
Wenn die automatische Abblendfunk-
tion eingeschaltet ist, leuchtet die Kont-
rollleuchte.
Die Funktion wird immer eingeschal-
tet, wenn der Start-Schalter in den
Modus ON geschaltet wird.
Drücken Sie die Taste, um die Funktion auszuschalten. (Die Kontrollleuchte erlischt
ebenfalls.)
■ Vermeiden von Sensorfehlern
Die Position des Rückspiegels kann angepasst werden, um eine ausrei-
chende Sicht nach hinten sicherzustellen.
Abblendfunktion
Kontrollleuchte
Um sicherzustellen, dass die Sensoren ein-
wandfrei funktionieren, dürfen diese weder
berührt noch abgedeckt werden.
WARNUNG
Stellen Sie die Spiegelposition nicht während der Fahrt ein.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall
verursachen, der zu tödlichen oder schweren Verletzungen führen kann.

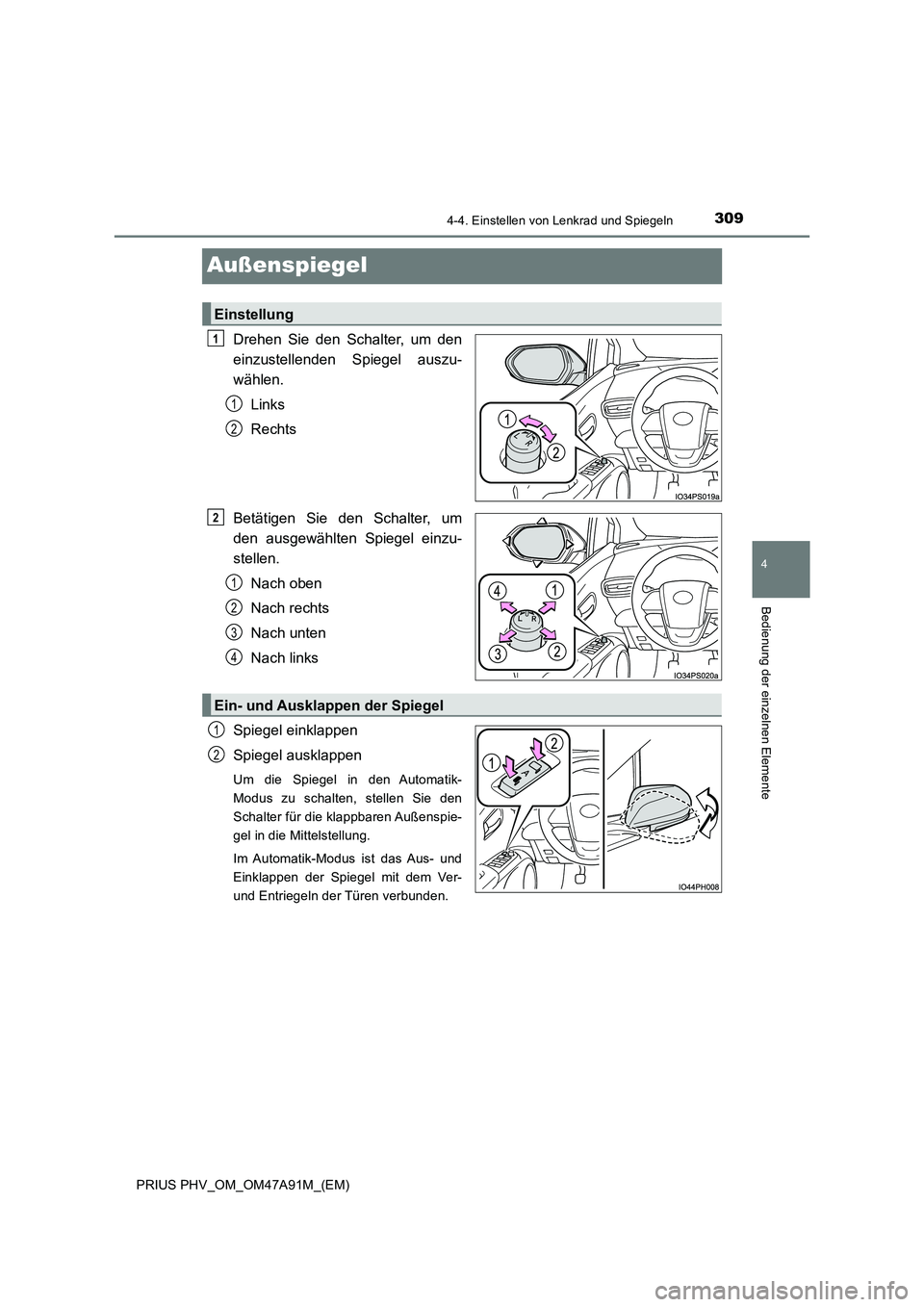

Page 309 of 752

3094-4. Einstellen von Lenkrad und Spiegeln
PRIUS PHV_OM_OM47A91M_(EM)
4
Bedienung der einzelnen Elemente
Außenspiegel
Drehen Sie den Schalter, um den
einzustellenden Spiegel auszu-
wählen.
Links
Rechts
Betätigen Sie den Schalter, um
den ausgewählten Spiegel einzu-
stellen.
Nach oben
Nach rechts
Nach unten
Nach links
Spiegel einklappen
Spiegel ausklappen
Um die Spiegel in den Automatik-
Modus zu schalten, stellen Sie den
Schalter für die klappbaren Außenspie-
gel in die Mittelstellung.
Im Automatik-Modus ist das Aus- und
Einklappen der Spiegel mit dem Ver-
und Entriegeln der Türen verbunden.
Einstellung
1
1
2
2
1
2
3
4
Ein- und Ausklappen der Spiegel
1
2

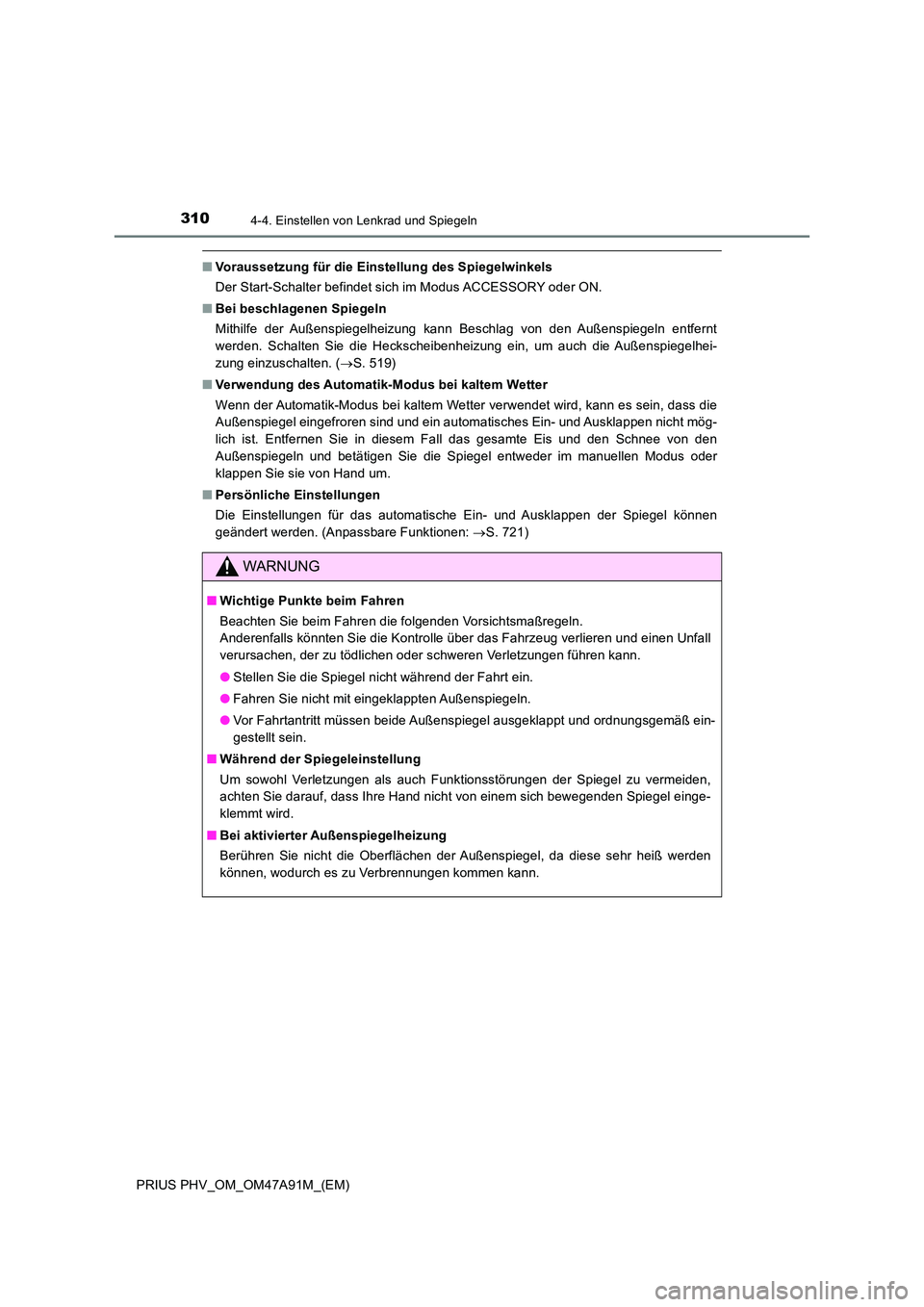

Page 310 of 752

3104-4. Einstellen von Lenkrad und Spiegeln
PRIUS PHV_OM_OM47A91M_(EM)
■Voraussetzung für die Einstellung des Spiegelwinkels
Der Start-Schalter befindet sich im Modus ACCESSORY oder ON.
■Bei beschlagenen Spiegeln
Mithilfe der Außenspiegelheizung kann Beschlag von den Außenspiegeln entfernt
werden. Schalten Sie die Heckscheibenheizung ein, um auch die Außenspiegelhei-
zung einzuschalten. (S. 519)
■Verwendung des Automatik-Modus bei kaltem Wetter
Wenn der Automatik-Modus bei kaltem Wetter verwendet wird, kann es sein, dass die
Außenspiegel eingefroren sind und ein automatisches Ein- und Ausklappen nicht mög-
lich ist. Entfernen Sie in diesem Fall das gesamte Eis und den Schnee von den
Außenspiegeln und betätigen Sie die Spiegel entweder im manuellen Modus oder
klappen Sie sie von Hand um.
■Persönliche Einstellungen
Die Einstellungen für das automatische Ein- und Ausklappen der Spiegel können
geändert werden. (Anpassbare Funktionen: S. 721)
WARNUNG
■Wichtige Punkte beim Fahren
Beachten Sie beim Fahren die folgenden Vorsichtsmaßregeln.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall
verursachen, der zu tödlichen oder schweren Verletzungen führen kann.
●Stellen Sie die Spiegel nicht während der Fahrt ein.
●Fahren Sie nicht mit eingeklappten Außenspiegeln.
●Vor Fahrtantritt müssen beide Außenspiegel ausgeklappt und ordnungsgemäß ein-
gestellt sein.
■Während der Spiegeleinstellung
Um sowohl Verletzungen als auch Funktionsstörungen der Spiegel zu vermeiden,
achten Sie darauf, dass Ihre Hand nicht von einem sich bewegenden Spiegel einge-
klemmt wird.
■Bei aktivierter Außenspiegelheizung
Berühren Sie nicht die Oberflächen der Außenspiegel, da diese sehr heiß werden
können, wodurch es zu Verbrennungen kommen kann.
