TOYOTA PRIUS PLUG-IN HYBRID 2017 Betriebsanleitungen (in German)
Manufacturer: TOYOTA, Model Year: 2017, Model line: PRIUS PLUG-IN HYBRID, Model: TOYOTA PRIUS PLUG-IN HYBRID 2017Pages: 752, PDF-Größe: 91.65 MB

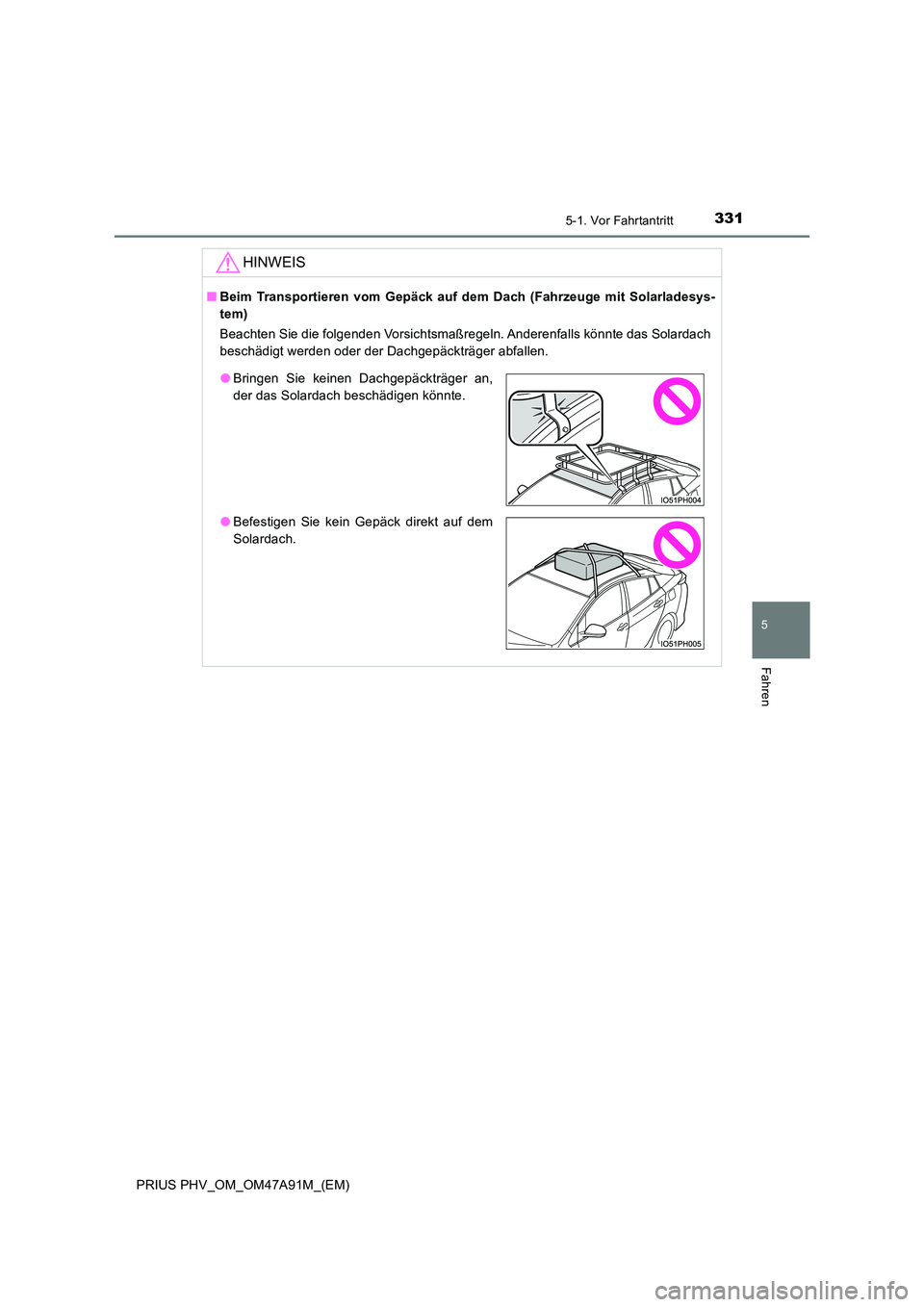

Page 331 of 752

3315-1. Vor Fahrtantritt
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren
HINWEIS
■Beim Transportieren vom Gepäck auf dem Dach (Fahrzeuge mit Solarladesys-
tem)
Beachten Sie die folgenden Vorsichtsmaßregeln. Anderenfalls könnte das Solardach
beschädigt werden oder der Dachgepäckträger abfallen.
●Bringen Sie keinen Dachgepäckträger an,
der das Solardach beschädigen könnte.
●Befestigen Sie kein Gepäck direkt auf dem
Solardach.
Page 332 of 752

3325-1. Vor Fahrtantritt
PRIUS PHV_OM_OM47A91M_(EM)

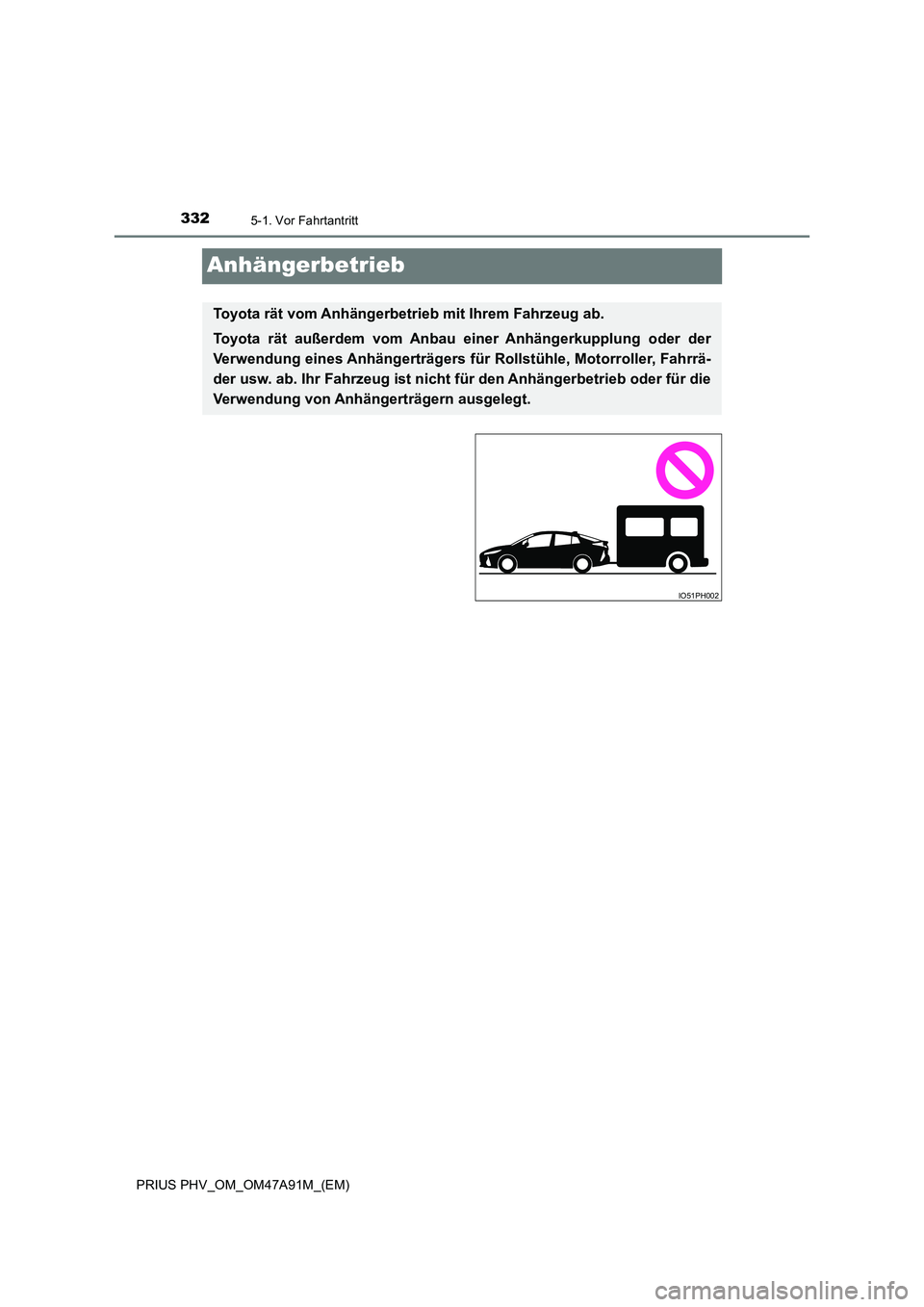

Anhängerbetrieb
Toyota rät vom Anhängerbetrieb mit Ihrem Fahrzeug ab.
Toyota rät außerdem vom Anbau einer Anhängerkupplung oder der
Verwendung eines Anhängerträgers für Rollstühle, Motorroller, Fahrrä-
der usw. ab. Ihr Fahrzeug ist nicht für den Anhängerbetrieb oder für die
Verwendung von Anhängerträgern ausgelegt.
IO51PH002
Page 333 of 752

3335-2. Fahrvorgänge
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren

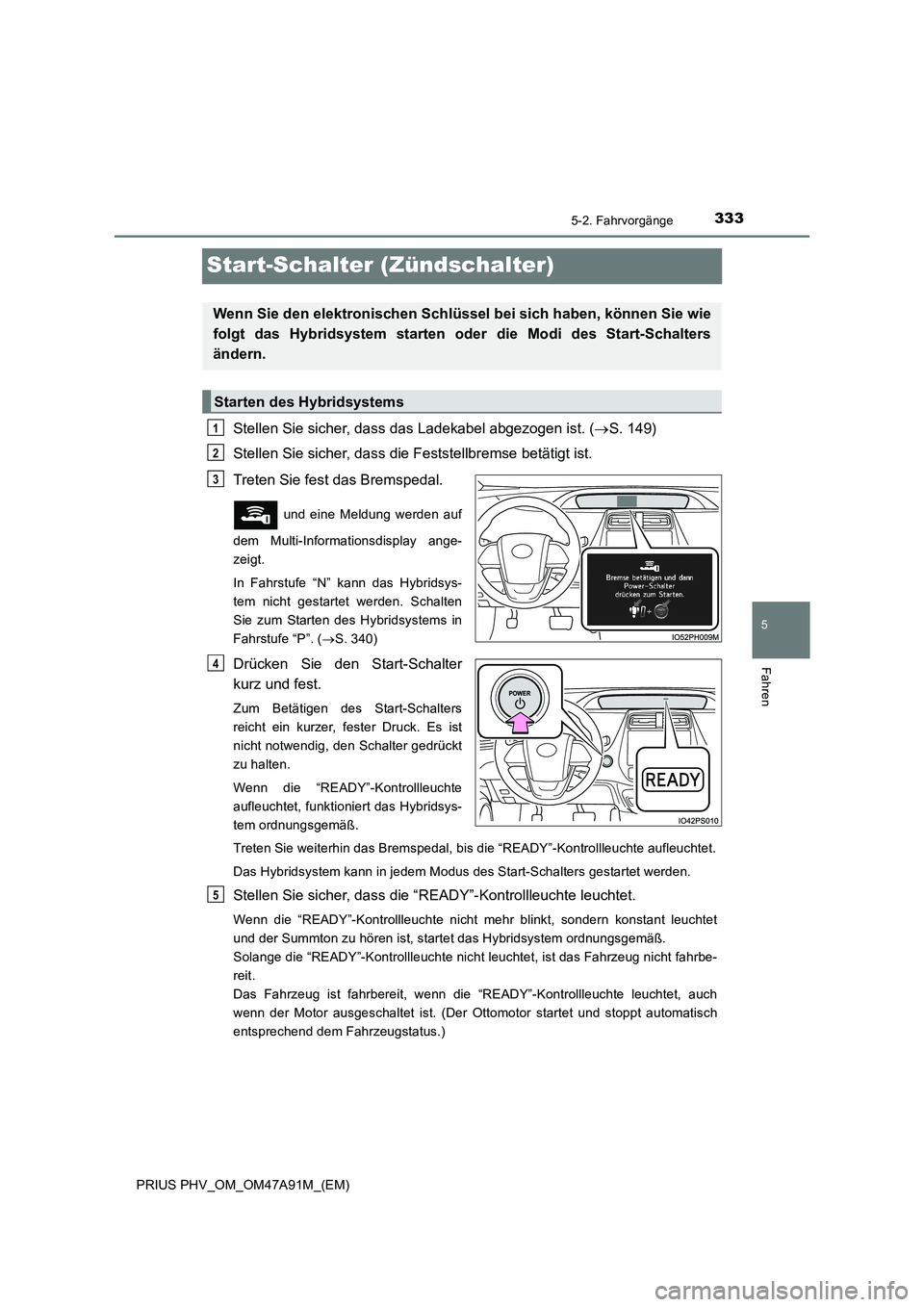

Start-Schalter (Zündschalter)
Stellen Sie sicher, dass das Ladekabel abgezogen ist. (S. 149)
Stellen Sie sicher, dass die Feststellbremse betätigt ist.
Treten Sie fest das Bremspedal.
und eine Meldung werden auf
dem Multi-Informationsdisplay ange-
zeigt.
In Fahrstufe “N” kann das Hybridsys-
tem nicht gestartet werden. Schalten
Sie zum Starten des Hybridsystems in
Fahrstufe “P”. (S. 340)
Drücken Sie den Start-Schalter
kurz und fest.
Zum Betätigen des Start-Schalters
reicht ein kurzer, fester Druck. Es ist
nicht notwendig, den Schalter gedrückt
zu halten.
Wenn die “READY”-Kontrollleuchte
aufleuchtet, funktioniert das Hybridsys-
tem ordnungsgemäß.
Treten Sie weiterhin das Bremspedal, bis die “READY”-Kontrollleuchte aufleuchtet.
Das Hybridsystem kann in jedem Modus des Start-Schalters gestartet werden.
Stellen Sie sicher, dass die “READY”-Kontrollleuchte leuchtet.
Wenn die “READY”-Kontrollleuchte nicht mehr blinkt, sondern konstant leuchtet
und der Summton zu hören ist, startet das Hybridsystem ordnungsgemäß.
Solange die “READY”-Kontrollleuchte nicht leuchtet, ist das Fahrzeug nicht fahrbe-
reit.
Das Fahrzeug ist fahrbereit, wenn die “READY”-Kontrollleuchte leuchtet, auch
wenn der Motor ausgeschaltet ist. (Der Ottomotor startet und stoppt automatisch
entsprechend dem Fahrzeugstatus.)
Wenn Sie den elektronischen Schlüssel bei sich haben, können Sie wie
folgt das Hybridsystem starten oder die Modi des Start-Schalters
ändern.
Starten des Hybridsystems
1
2
3
4
5
Page 334 of 752

3345-2. Fahrvorgänge
PRIUS PHV_OM_OM47A91M_(EM)

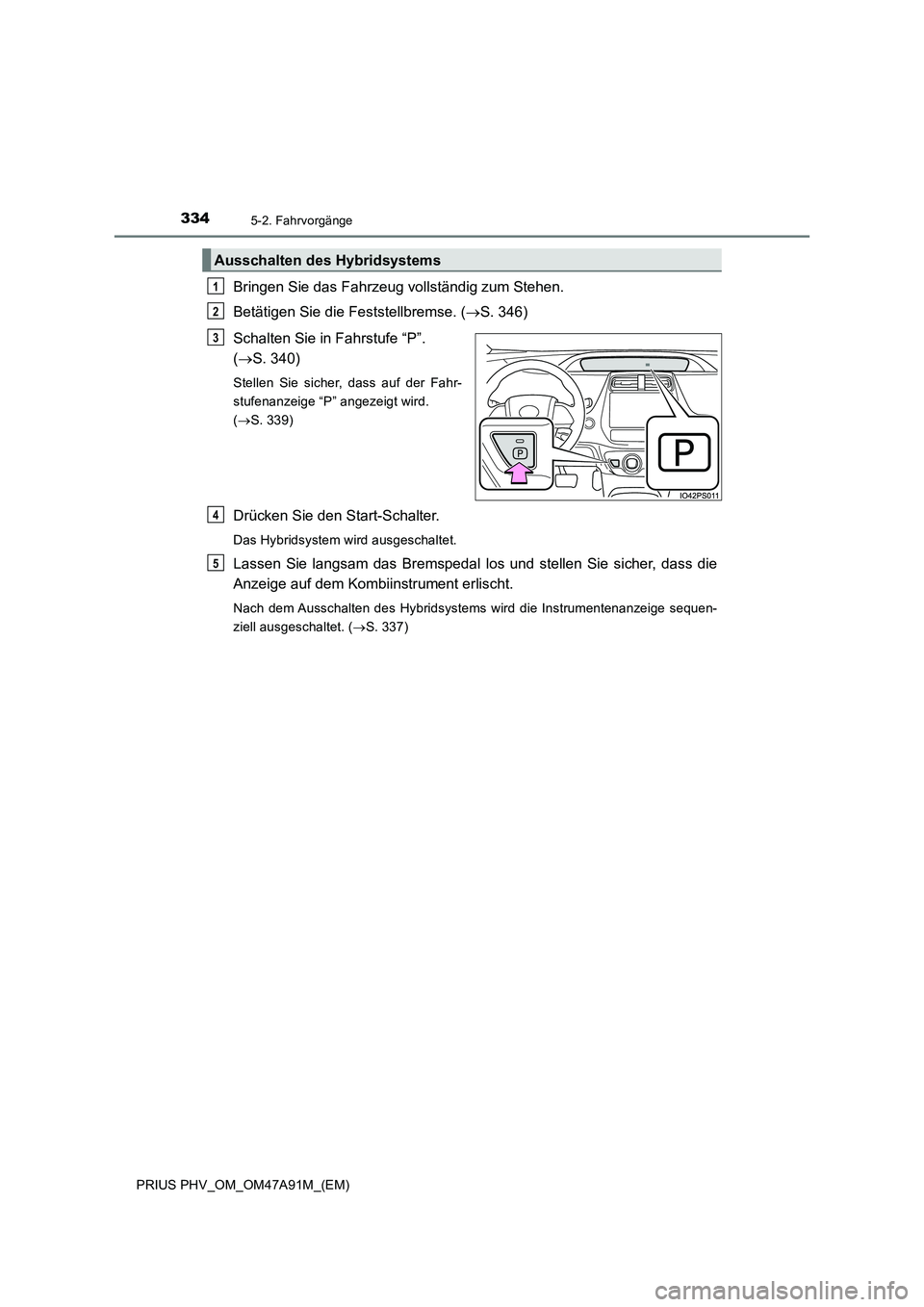

Bringen Sie das Fahrzeug vollständig zum Stehen.
Betätigen Sie die Feststellbremse. (S. 346)
Schalten Sie in Fahrstufe “P”.
(S. 340)
Stellen Sie sicher, dass auf der Fahr-
stufenanzeige “P” angezeigt wird.
(S. 339)
Drücken Sie den Start-Schalter.
Das Hybridsystem wird ausgeschaltet.
Lassen Sie langsam das Bremspedal los und stellen Sie sicher, dass die
Anzeige auf dem Kombiinstrument erlischt.
Nach dem Ausschalten des Hybridsystems wird die Instrumentenanzeige sequen-
ziell ausgeschaltet. (S. 337)
Ausschalten des Hybridsystems
1
2
3
4
5
Page 335 of 752

3355-2. Fahrvorgänge
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren

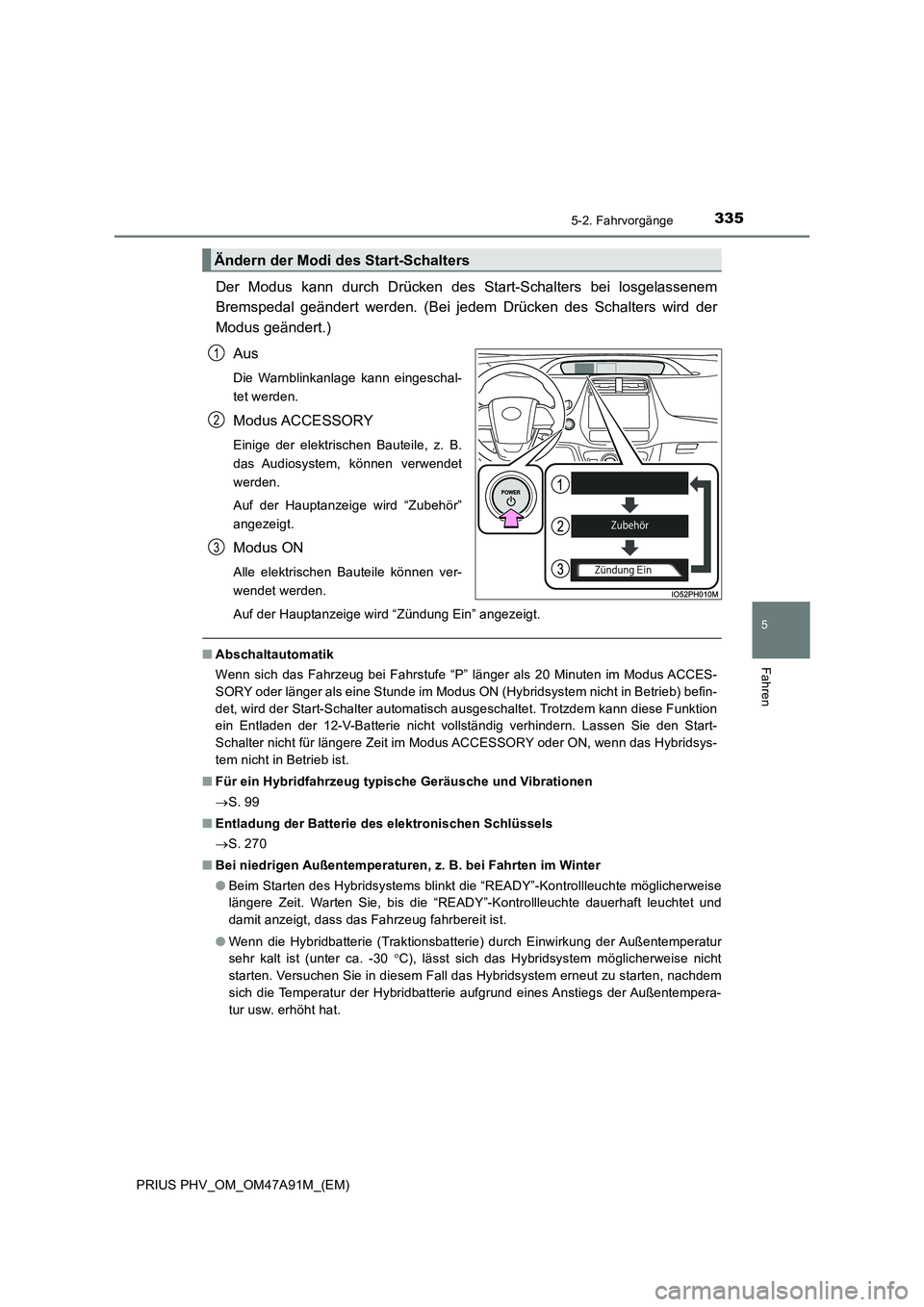

Der Modus kann durch Drücken des Start-Schalters bei losgelassenem
Bremspedal geändert werden. (Bei jedem Drücken des Schalters wird der
Modus geändert.)
Aus
Die Warnblinkanlage kann eingeschal-
tet werden.
Modus ACCESSORY
Einige der elektrischen Bauteile, z. B.
das Audiosystem, können verwendet
werden.
Auf der Hauptanzeige wird “Zubehör”
angezeigt.
Modus ON
Alle elektrischen Bauteile können ver-
wendet werden.
Auf der Hauptanzeige wird “Zündung Ein” angezeigt.
■Abschaltautomatik
Wenn sich das Fahrzeug bei Fahrstufe “P” länger als 20 Minuten im Modus ACCES-
SORY oder länger als eine Stunde im Modus ON (Hybridsystem nicht in Betrieb) befin-
det, wird der Start-Schalter automatisch ausgeschaltet. Trotzdem kann diese Funktion
ein Entladen der 12-V-Batterie nicht vollständig verhindern. Lassen Sie den Start-
Schalter nicht für längere Zeit im Modus ACCESSORY oder ON, wenn das Hybridsys-
tem nicht in Betrieb ist.
■ Für ein Hybridfahrzeug typische Geräusche und Vibrationen
S. 99
■ Entladung der Batterie des elektronischen Schlüssels
S. 270
■ Bei niedrigen Außentemperaturen, z. B. bei Fahrten im Winter
●Beim Starten des Hybridsystems blinkt die “READY”-Kontrollleuchte möglicherweise
längere Zeit. Warten Sie, bis die “READY”-Kontrollleuchte dauerhaft leuchtet und
damit anzeigt, dass das Fahrzeug fahrbereit ist.
● Wenn die Hybridbatterie (Traktionsbatterie) durch Einwirkung der Außentemperatur
sehr kalt ist (unter ca. -30 C), lässt sich das Hybridsystem möglicherweise nicht
starten. Versuchen Sie in diesem Fall das Hybridsystem erneut zu starten, nachdem
sich die Temperatur der Hybridbatterie aufgrund eines Anstiegs der Außentempera-
tur usw. erhöht hat.
Ändern der Modi des Start-Schalters
1
2
3
Page 336 of 752

3365-2. Fahrvorgänge

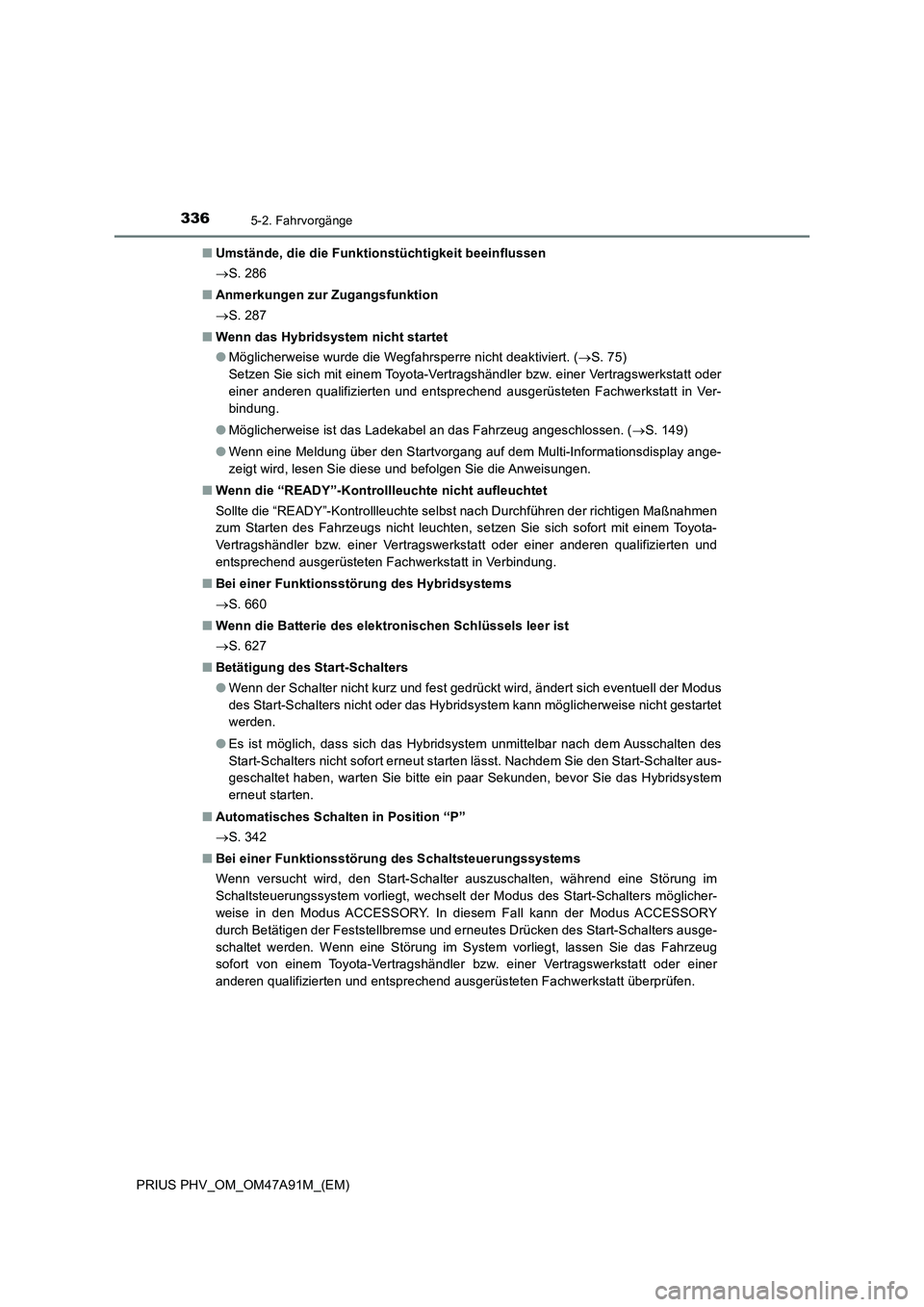

PRIUS PHV_OM_OM47A91M_(EM)■Umstände, die die Funktionstüchtigkeit beeinflussen
S. 286
■Anmerkungen zur Zugangsfunktion
S. 287
■Wenn das Hybridsystem nicht startet
●Möglicherweise wurde die Wegfahrsperre nicht deaktiviert. (S. 75)
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Ver-
bindung.
●Möglicherweise ist das Ladekabel an das Fahrzeug angeschlossen. (S. 149)
●Wenn eine Meldung über den Startvorgang auf dem Multi-Informationsdisplay ange-
zeigt wird, lesen Sie diese und befolgen Sie die Anweisungen.
■Wenn die “READY”-Kontrollleuchte nicht aufleuchtet
Sollte die “READY”-Kontrollleuchte selbst nach Durchführen der richtigen Maßnahmen
zum Starten des Fahrzeugs nicht leuchten, setzen Sie sich sofort mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
■Bei einer Funktionsstörung des Hybridsystems
S. 660
■Wenn die Batterie des elektronischen Schlüssels leer ist
S. 627
■Betätigung des Start-Schalters
●Wenn der Schalter nicht kurz und fest gedrückt wird, ändert sich eventuell der Modus
des Start-Schalters nicht oder das Hybridsystem kann möglicherweise nicht gestartet
werden.
●Es ist möglich, dass sich das Hybridsystem unmittelbar nach dem Ausschalten des
Start-Schalters nicht sofort erneut starten lässt. Nachdem Sie den Start-Schalter aus-
geschaltet haben, warten Sie bitte ein paar Sekunden, bevor Sie das Hybridsystem
erneut starten.
■Automatisches Schalten in Position “P”
S. 342
■Bei einer Funktionsstörung des Schaltsteuerungssystems
Wenn versucht wird, den Start-Schalter auszuschalten, während eine Störung im
Schaltsteuerungssystem vorliegt, wechselt der Modus des Start-Schalters möglicher-
weise in den Modus ACCESSORY. In diesem Fall kann der Modus ACCESSORY
durch Betätigen der Feststellbremse und erneutes Drücken des Start-Schalters ausge-
schaltet werden. Wenn eine Störung im System vorliegt, lassen Sie das Fahrzeug
sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Page 337 of 752

3375-2. Fahrvorgänge
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren

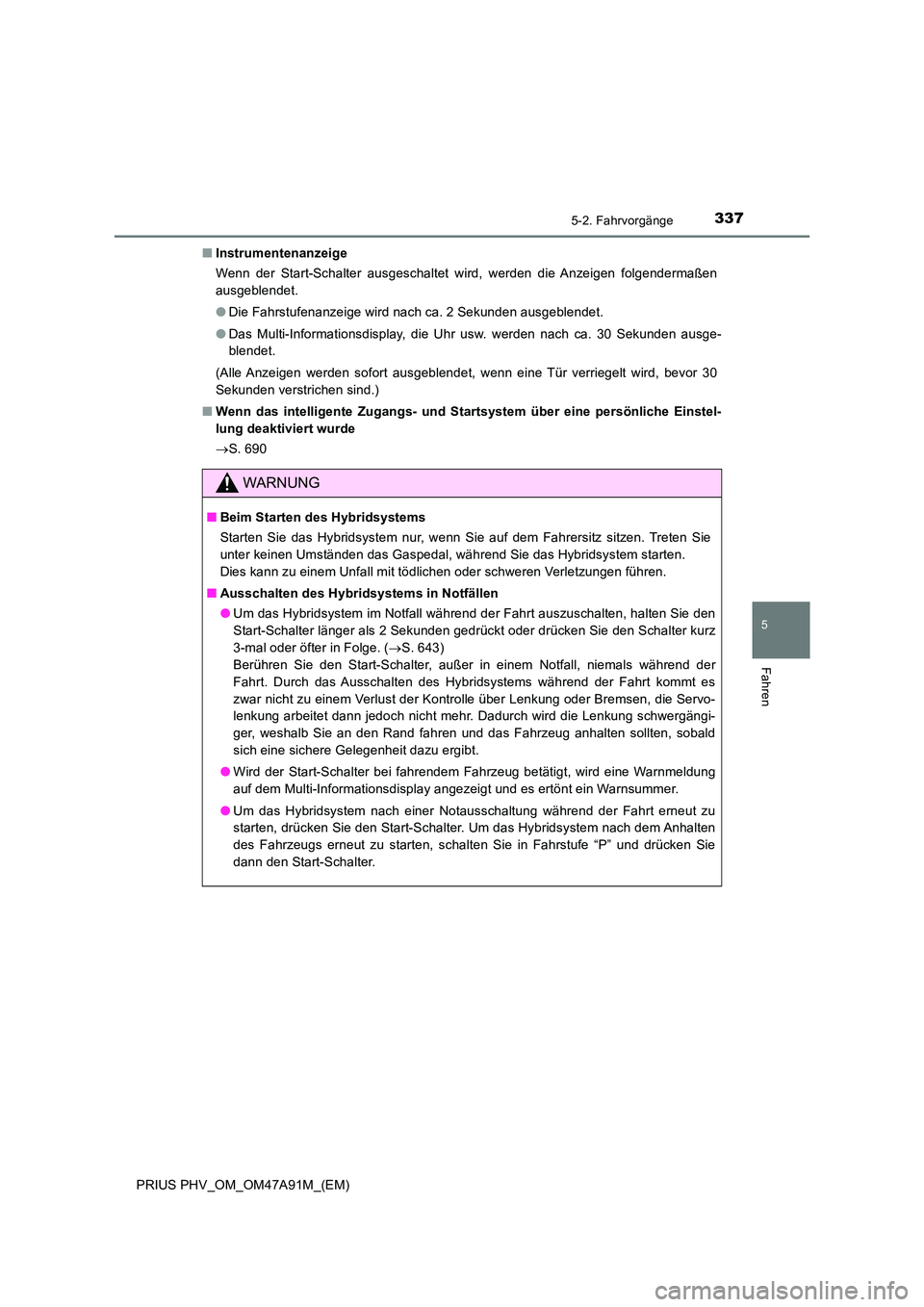

■Instrumentenanzeige
Wenn der Start-Schalter ausgeschaltet wird, werden die Anzeigen folgendermaßen
ausgeblendet.
● Die Fahrstufenanzeige wird nach ca. 2 Sekunden ausgeblendet.
● Das Multi-Informationsdisplay, die Uhr usw. werden nach ca. 30 Sekunden ausge-
blendet.
(Alle Anzeigen werden sofort ausgeblendet, wenn eine Tür verriegelt wird, bevor 30
Sekunden verstrichen sind.)
■ Wenn das intelligente Zugangs- und Startsystem über eine persönliche Einstel-
lung deaktiviert wurde
S. 690
WARNUNG
■Beim Starten des Hybridsystems
Starten Sie das Hybridsystem nur, wenn Sie auf dem Fahrersitz sitzen. Treten Sie
unter keinen Umständen das Gaspedal, während Sie das Hybridsystem starten.
Dies kann zu einem Unfall mit tödlichen oder schweren Verletzungen führen.
■ Ausschalten des Hybridsystems in Notfällen
● Um das Hybridsystem im Notfall während der Fahrt auszuschalten, halten Sie den
Start-Schalter länger als 2 Sekunden gedrückt oder drücken Sie den Schalter kurz
3-mal oder öfter in Folge. ( S. 643)
Berühren Sie den Start-Schalter, außer in einem Notfall, niemals während der
Fahrt. Durch das Ausschalten des Hybridsystems während der Fahrt kommt es
zwar nicht zu einem Verlust der Kontrolle über Lenkung oder Bremsen, die Servo-
lenkung arbeitet dann jedoch nicht mehr. Dadurch wird die Lenkung schwergängi-
ger, weshalb Sie an den Rand fahren und das Fahrzeug anhalten sollten, sobald
sich eine sichere Gelegenheit dazu ergibt.
● Wird der Start-Schalter bei fahrendem Fahrzeug betätigt, wird eine Warnmeldung
auf dem Multi-Informationsdisplay angezeigt und es ertönt ein Warnsummer.
● Um das Hybridsystem nach einer Notausschaltung während der Fahrt erneut zu
starten, drücken Sie den Start-Schalter. Um das Hybridsystem nach dem Anhalten
des Fahrzeugs erneut zu starten, schalten Sie in Fahrstufe “P” und drücken Sie
dann den Start-Schalter.
Page 338 of 752

3385-2. Fahrvorgänge
PRIUS PHV_OM_OM47A91M_(EM)

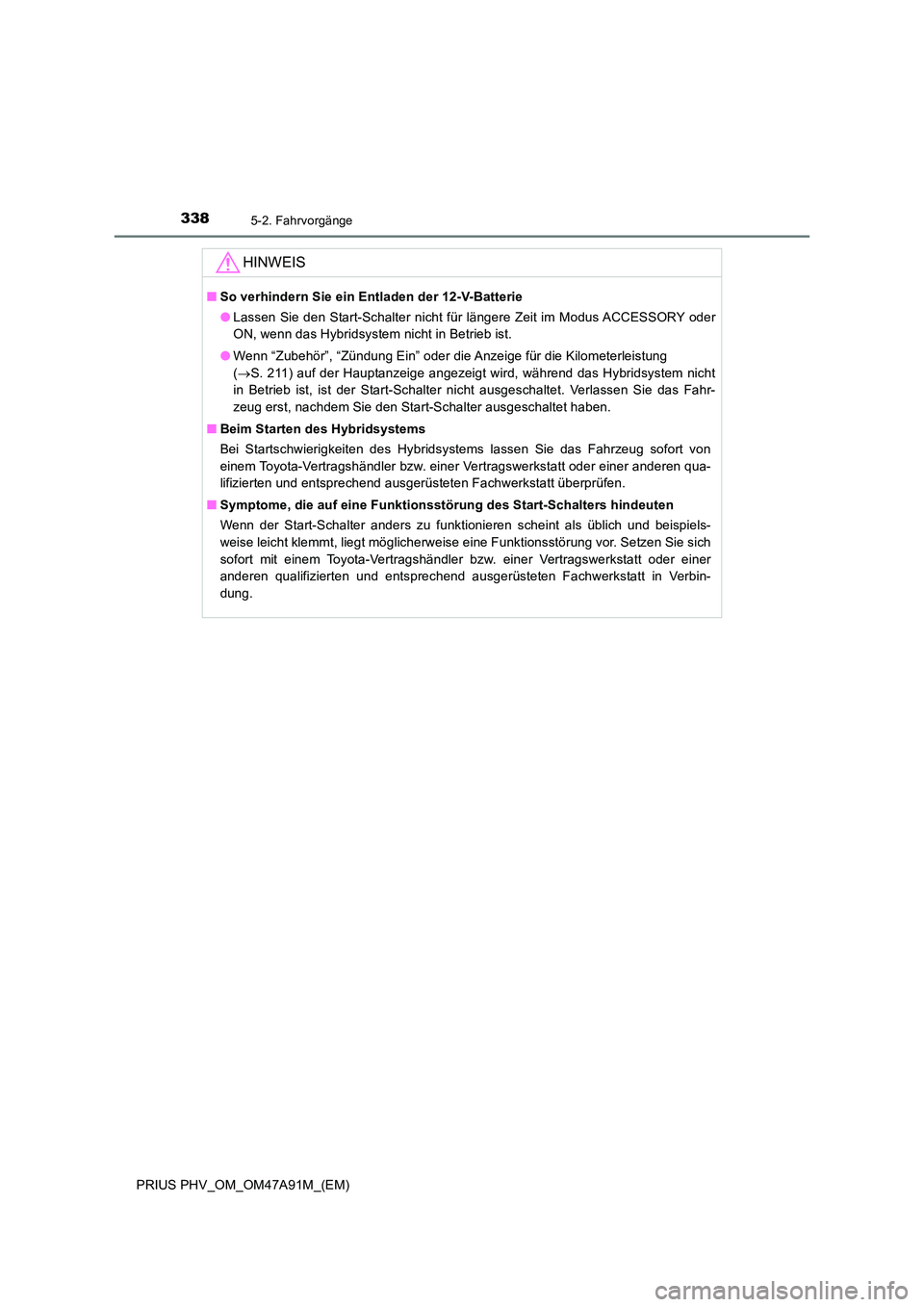

HINWEIS
■So verhindern Sie ein Entladen der 12-V-Batterie
● Lassen Sie den Start-Schalter nicht für längere Zeit im Modus ACCESSORY oder
ON, wenn das Hybridsystem nicht in Betrieb ist.
● Wenn “Zubehör”, “Zündung Ein” oder die Anzeige für die Kilometerleistung
( S. 211) auf der Hauptanzeige angezeigt wird, während das Hybridsystem nicht
in Betrieb ist, ist der Start-Schalter nicht ausgeschaltet. Verlassen Sie das Fahr-
zeug erst, nachdem Sie den Start-Schalter ausgeschaltet haben.
■ Beim Starten des Hybridsystems
Bei Startschwierigkeiten des Hybridsystems lassen Sie das Fahrzeug sofort von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
■ Symptome, die auf eine Funktionsstörung des Start-Schalters hindeuten
Wenn der Start-Schalter anders zu funktionieren scheint als üblich und beispiels-
weise leicht klemmt, liegt möglicherweise eine Funktionsstörung vor. Setzen Sie sich
sofort mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbin-
dung.
Page 339 of 752

3395-2. Fahrvorgänge
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren

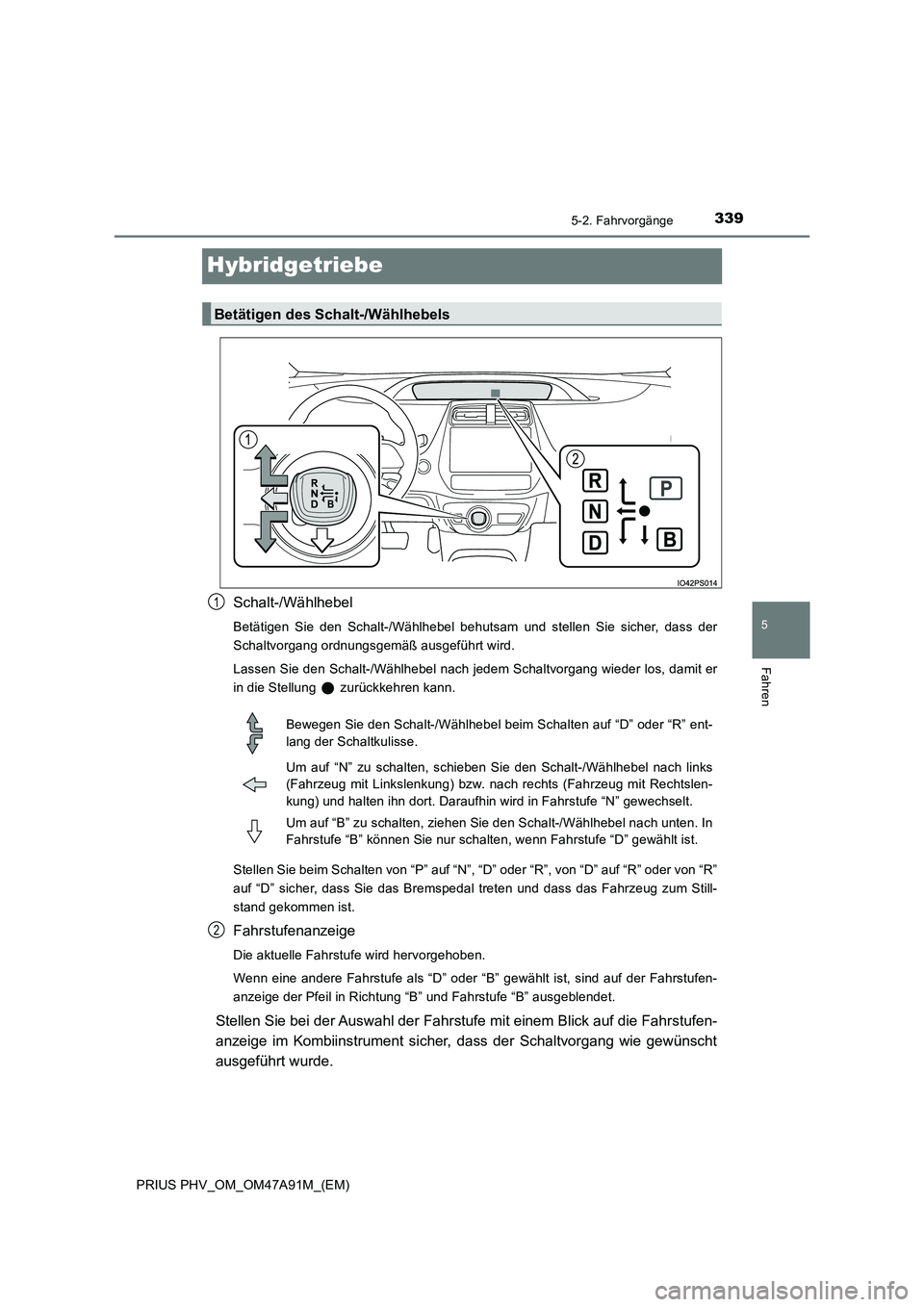

Hybridgetriebe
Schalt-/Wählhebel
Betätigen Sie den Schalt-/Wählhebel behutsam und stellen Sie sicher, dass der
Schaltvorgang ordnungsgemäß ausgeführt wird.
Lassen Sie den Schalt-/Wählhebel nach jedem Schaltvorgang wieder los, damit er
in die Stellung zurückkehren kann.
Stellen Sie beim Schalten von “P” auf “N”, “D” oder “R”, von “D” auf “R” oder von “R”
auf “D” sicher, dass Sie das Bremspedal treten und dass das Fahrzeug zum Still-
stand gekommen ist.
Fahrstufenanzeige
Die aktuelle Fahrstufe wird hervorgehoben.
Wenn eine andere Fahrstufe als “D” oder “B” gewählt ist, sind auf der Fahrstufen-
anzeige der Pfeil in Richtung “B” und Fahrstufe “B” ausgeblendet.
Stellen Sie bei der Auswahl der Fahrstufe mit einem Blick auf die Fahrstufen-
anzeige im Kombiinstrument sicher, dass der Schaltvorgang wie gewünscht
ausgeführt wurde.
Betätigen des Schalt-/Wählhebels
1
Bewegen Sie den Schalt-/Wählhebel beim Schalten auf “D” oder “R” ent-
lang der Schaltkulisse.
Um auf “N” zu schalten, schieben Sie den Schalt-/Wählhebel nach links
(Fahrzeug mit Linkslenkung) bzw. nach rechts (Fahrzeug mit Rechtslen-
kung) und halten ihn dort. Daraufhin wird in Fahrstufe “N” gewechselt.
Um auf “B” zu schalten, ziehen Sie den Schalt-/Wählhebel nach unten. In
Fahrstufe “B” können Sie nur schalten, wenn Fahrstufe “D” gewählt ist.
2

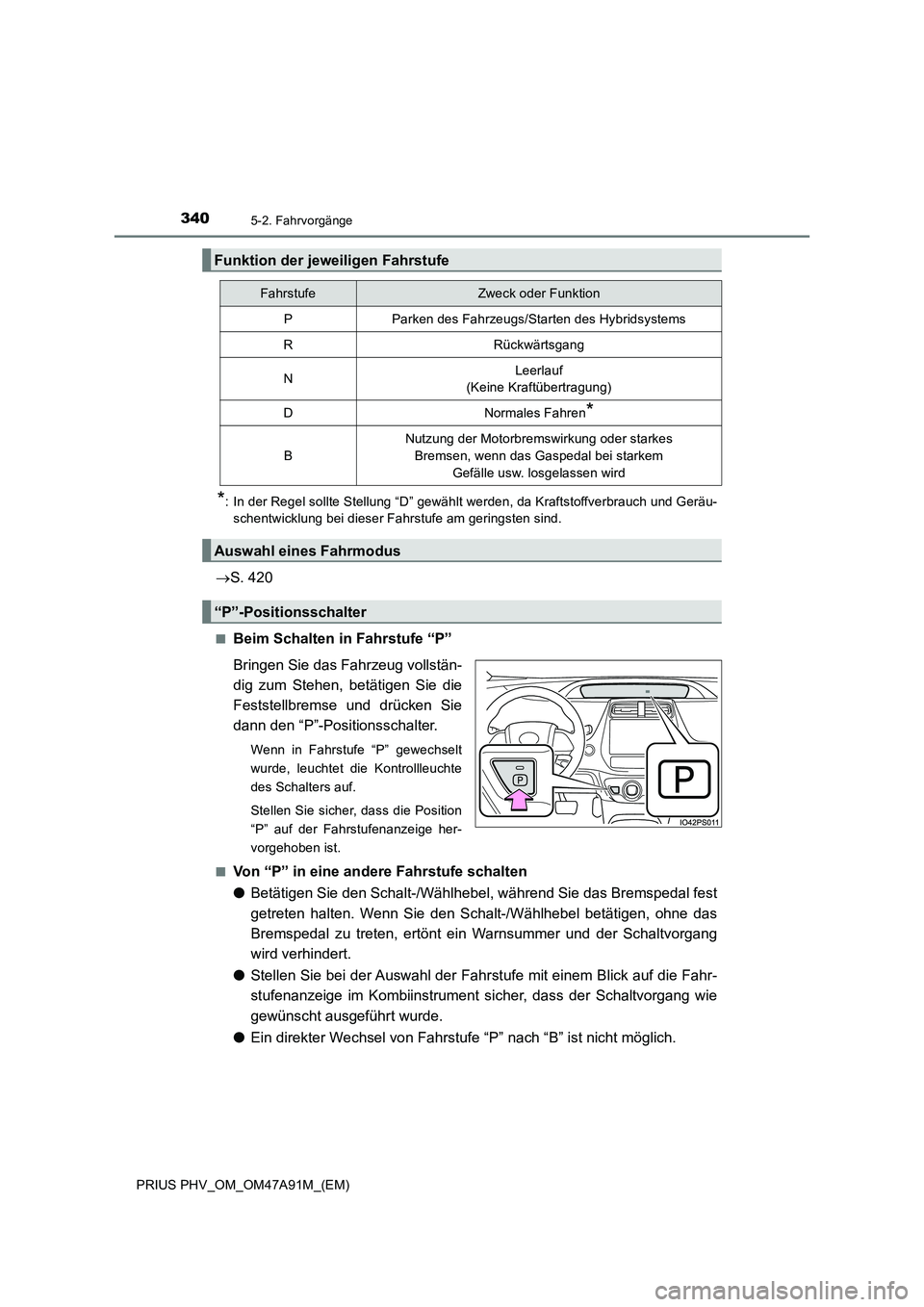

Page 340 of 752

3405-2. Fahrvorgänge
PRIUS PHV_OM_OM47A91M_(EM)
*: In der Regel sollte Stellung “D” gewählt werden, da Kraftstoffverbrauch und Geräu-
schentwicklung bei dieser Fahrstufe am geringsten sind.
S. 420
■Beim Schalten in Fahrstufe “P”
Bringen Sie das Fahrzeug vollstän-
dig zum Stehen, betätigen Sie die
Feststellbremse und drücken Sie
dann den “P”-Positionsschalter.
Wenn in Fahrstufe “P” gewechselt
wurde, leuchtet die Kontrollleuchte
des Schalters auf.
Stellen Sie sicher, dass die Position
“P” auf der Fahrstufenanzeige her-
vorgehoben ist.
■
Von “P” in eine andere Fahrstufe schalten
●Betätigen Sie den Schalt-/Wählhebel, während Sie das Bremspedal fest
getreten halten. Wenn Sie den Schalt-/Wählhebel betätigen, ohne das
Bremspedal zu treten, ertönt ein Warnsummer und der Schaltvorgang
wird verhindert.
●Stellen Sie bei der Auswahl der Fahrstufe mit einem Blick auf die Fahr-
stufenanzeige im Kombiinstrument sicher, dass der Schaltvorgang wie
gewünscht ausgeführt wurde.
●Ein direkter Wechsel von Fahrstufe “P” nach “B” ist nicht möglich.
Funktion der jeweiligen Fahrstufe
FahrstufeZweck oder Funktion
PParken des Fahrzeugs/Starten des Hybridsystems
RRückwärtsgang
NLeerlauf
(Keine Kraftübertragung)
DNormales Fahren*
B
Nutzung der Motorbremswirkung oder starkes
Bremsen, wenn das Gaspedal bei starkem
Gefälle usw. losgelassen wird
Auswahl eines Fahrmodus
“P”-Positionsschalter
