TOYOTA PRIUS PLUG-IN HYBRID 2017 Bruksanvisningar (in Swedish)

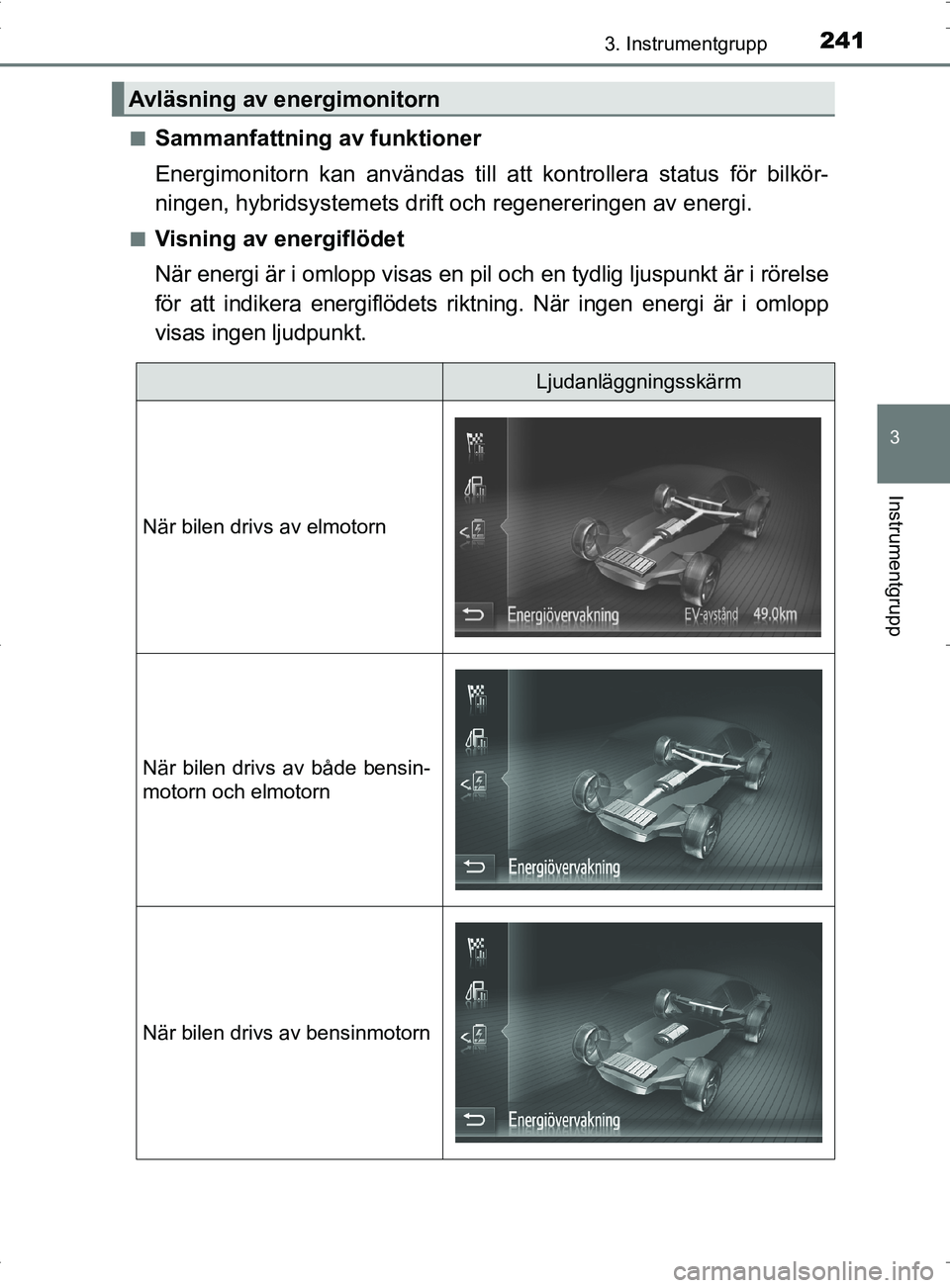

2413. Instrumentgrupp
3
Instrumentgrupp
OM47A89SE■
Sammanfattning av funktioner
Energimonitorn kan anvä
ndas till att kontrollera status för bilkör-
ningen, hybridsystemets drift och regenereringen av energi.
■Visning av energiflödet
När energi är i omlopp visas en pil och en tydlig ljuspunkt är i rörelse
för att indikera energiflödets riktning. När ingen energi är i omlopp
visas ingen ljudpunkt.
Avläsning av energimonitorn
Ljudanläggningsskärm
När bilen drivs av elmotorn
När bilen drivs av både bensin-
motorn och elmotorn
När bilen drivs av bensinmotorn
OM47A89SE.book Page 241 Thursd ay, November 10, 2016 8:27 PM

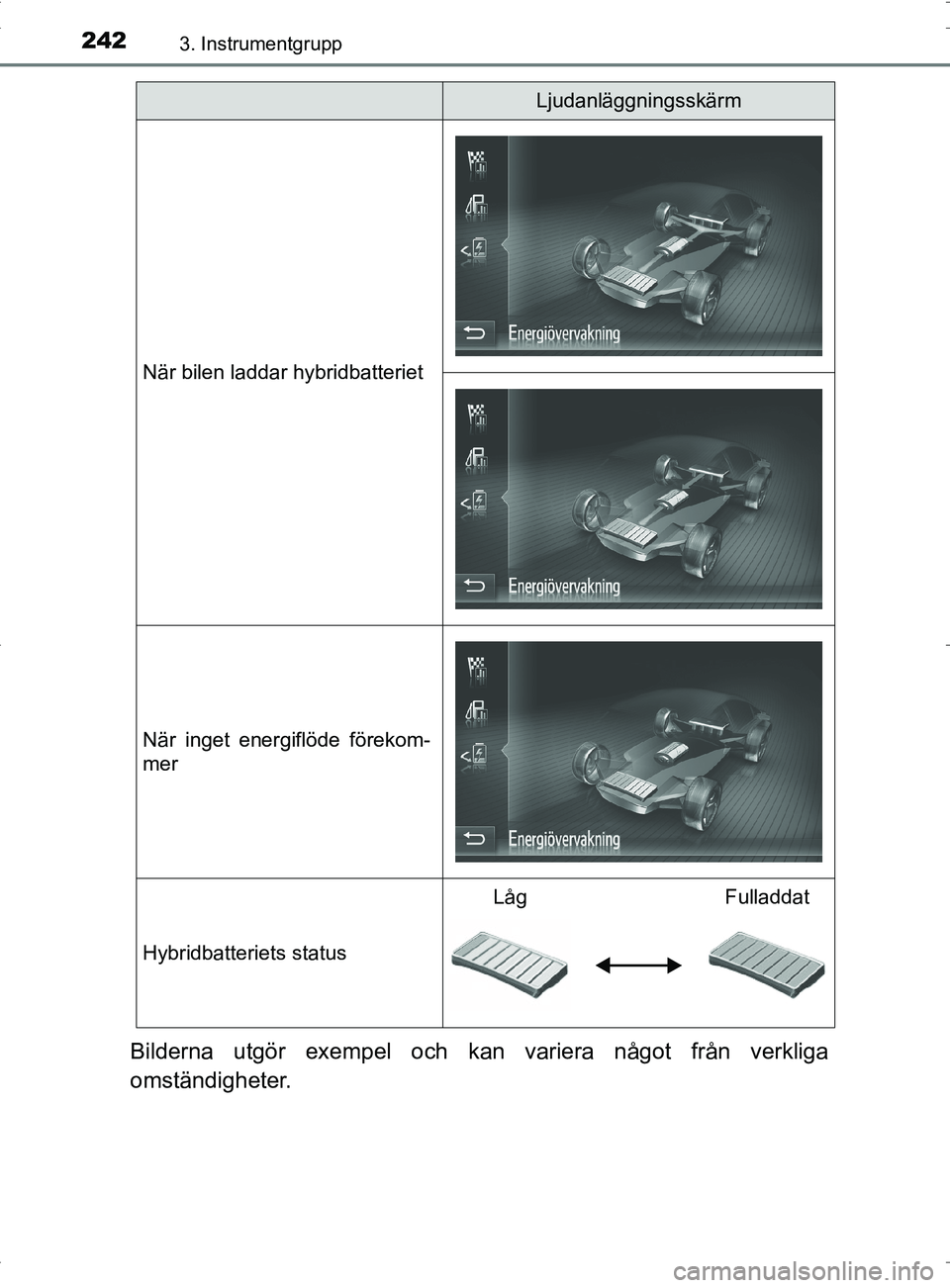

2423. Instrumentgrupp
OM47A89SE
Bilderna utgör exempel och kan variera något från verkliga
omständigheter.
När bilen laddar hybridbatteriet
När inget energiflöde förekom-
mer
Hybridbatteriets status
LågFulladdat
Ljudanläggningsskärm
OM47A89SE.book Page 242 Thursday, November 10, 2016 8:27 PM

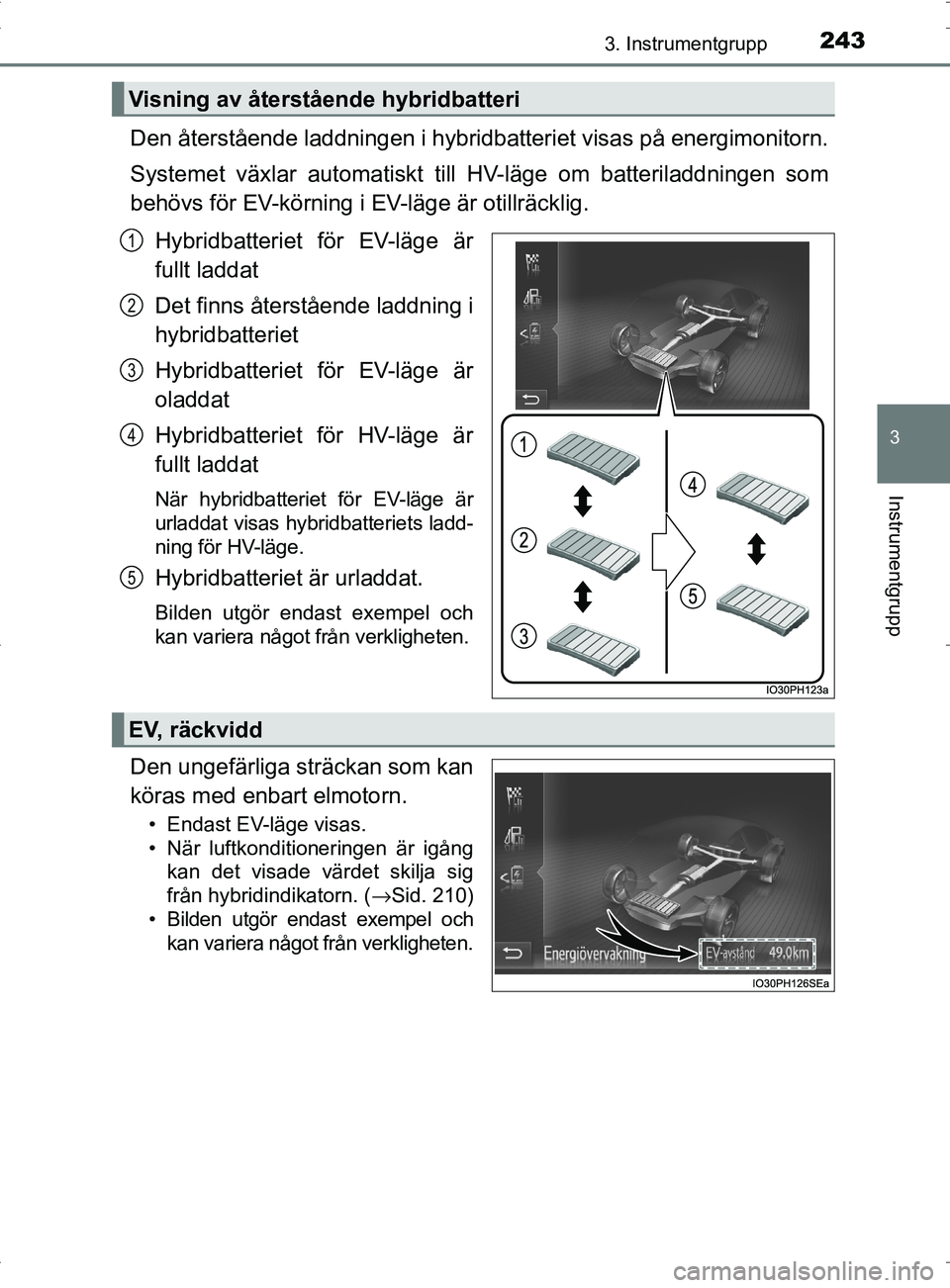

2433. Instrumentgrupp
3
Instrumentgrupp
OM47A89SE
Den återstående laddningen i hybridbatteriet visas på energimonitorn.
Systemet växlar automatiskt till HV-läge om batteriladdningen som
behövs för EV-körning i EV-läge är otillräcklig.
Hybridbatteriet för EV-läge är
fullt laddat
Det finns återstående laddning i
hybridbatteriet
Hybridbatteriet för EV-läge är
oladdat
Hybridbatteriet för HV-läge är
fullt laddat
När hybridbatteriet för EV-läge är
urladdat visas hybridbatteriets ladd-
ning för HV-läge.
Hybridbatteriet är urladdat.
Bilden utgör endast exempel och
kan variera något från verkligheten.
Den ungefärliga sträckan som kan
köras med enbart elmotorn.
• Endast EV-läge visas.
• När luftkonditioneringen är igång kan det visade värdet skilja sig
från hybridindikatorn. ( →Sid. 210)
• Bilden utgör endast exempel och kan variera något från verkligheten.
Visning av återstående hybridbatteri
1
2
3
4
5
EV, räckvidd
OM47A89SE.book Page 243 Thursd ay, November 10, 2016 8:27 PM

2443. Instrumentgrupp
OM47A89SE■

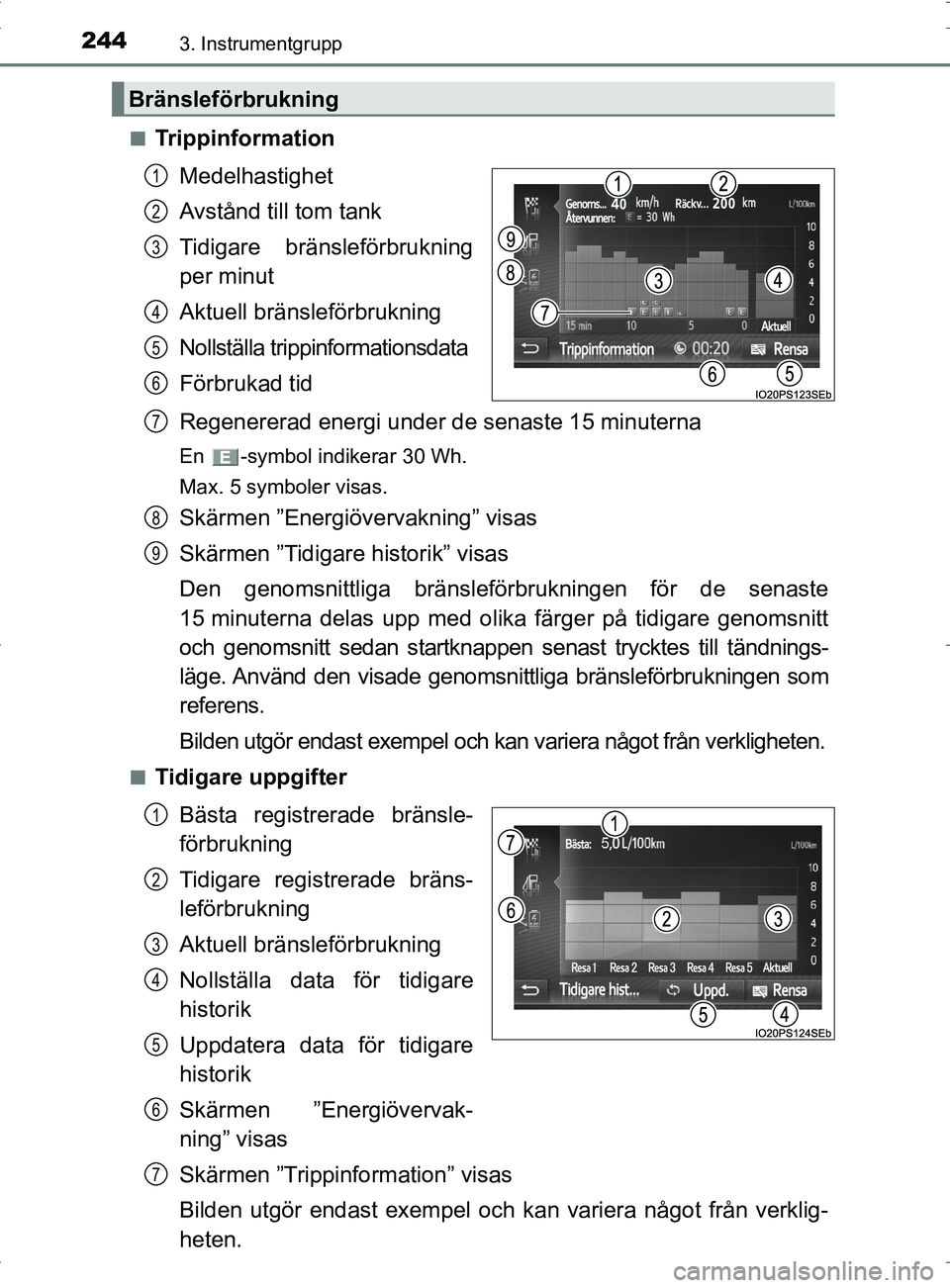

Trippinformation
Medelhastighet
Avstånd till tom tank
Tidigare bränsleförbrukning
per minut
Aktuell bränsleförbrukning
Nollställa trippinformationsdata
Förbrukad tid
Regenererad energi under de senaste 15 minuterna
En -symbol indikerar 30 Wh.
Max. 5 symboler visas.
Skärmen ”Energiövervakning” visas
Skärmen ”Tidigare historik” visas
Den genomsnittliga bränsleförbrukningen för de senaste
15 minuterna delas upp med olika färger på tidigare genomsnitt
och genomsnitt sedan startknappen senast trycktes till tändnings-
läge. Använd den visade genomsnittliga bränsleförbrukningen som
referens.
Bilden utgör endast exem pel och kan variera något från verkligheten.
■Tidigare uppgifter
Bästa registrerade bränsle-
förbrukning
Tidigare registrerade bräns-
leförbrukning
Aktuell bränsleförbrukning
Nollställa data för tidigare
historik
Uppdatera data för tidigare
historik
Skärmen ”Energiövervak-
ning” visas
Skärmen ”Trippinformation” visas
Bilden utgör endast exempel och kan variera något från verklig-
heten.
Bränsleförbrukning
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
OM47A89SE.book Page 244 Thursd ay, November 10, 2016 8:27 PM

2453. Instrumentgrupp
3
Instrumentgrupp
OM47A89SE

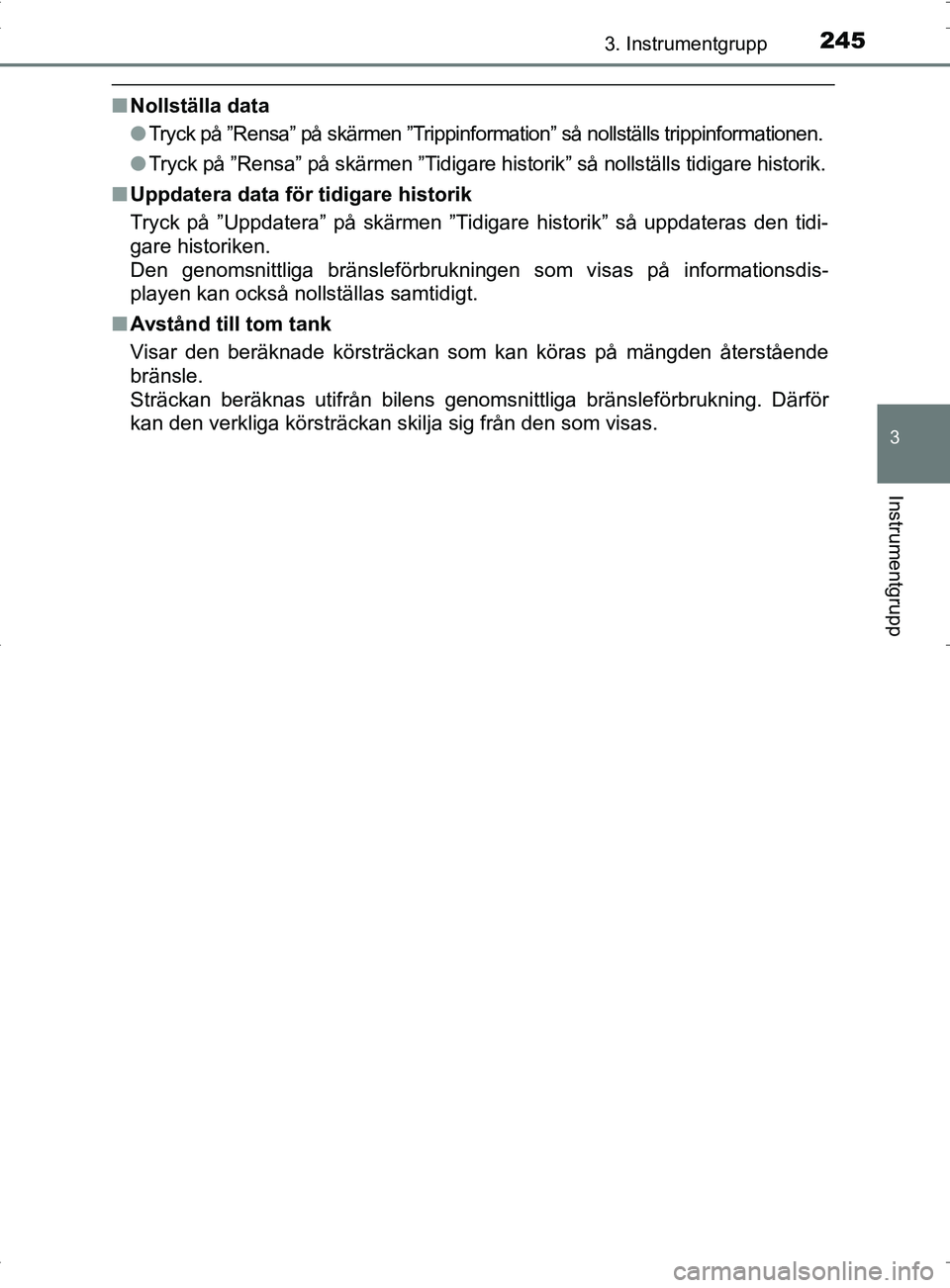

■Nollställa data
●Tryck på ”Rensa” på skärmen ”Trippinformation” så nollställs trippinformationen.
● Tryck på ”Rensa” på skärme n ”Tidigare historik” så nollställs tidigare historik.
■ Uppdatera data för tidigare historik
Tryck på ”Uppdatera” på skärmen ”Tidigare historik” så uppdateras den tidi-
gare historiken.
Den genomsnittliga bränsleförbrukningen som visas på informationsdis-
playen kan också nollställas samtidigt.
■ Avstånd till tom tank
Visar den beräknade körsträckan som kan köras på mängden återstående
bränsle.
Sträckan beräknas utifrån bilens genomsnittliga bränsleförbrukning. Därför
kan den verkliga körsträckan skilja sig från den som visas.
OM47A89SE.book Page 245 Thursd ay, November 10, 2016 8:27 PM

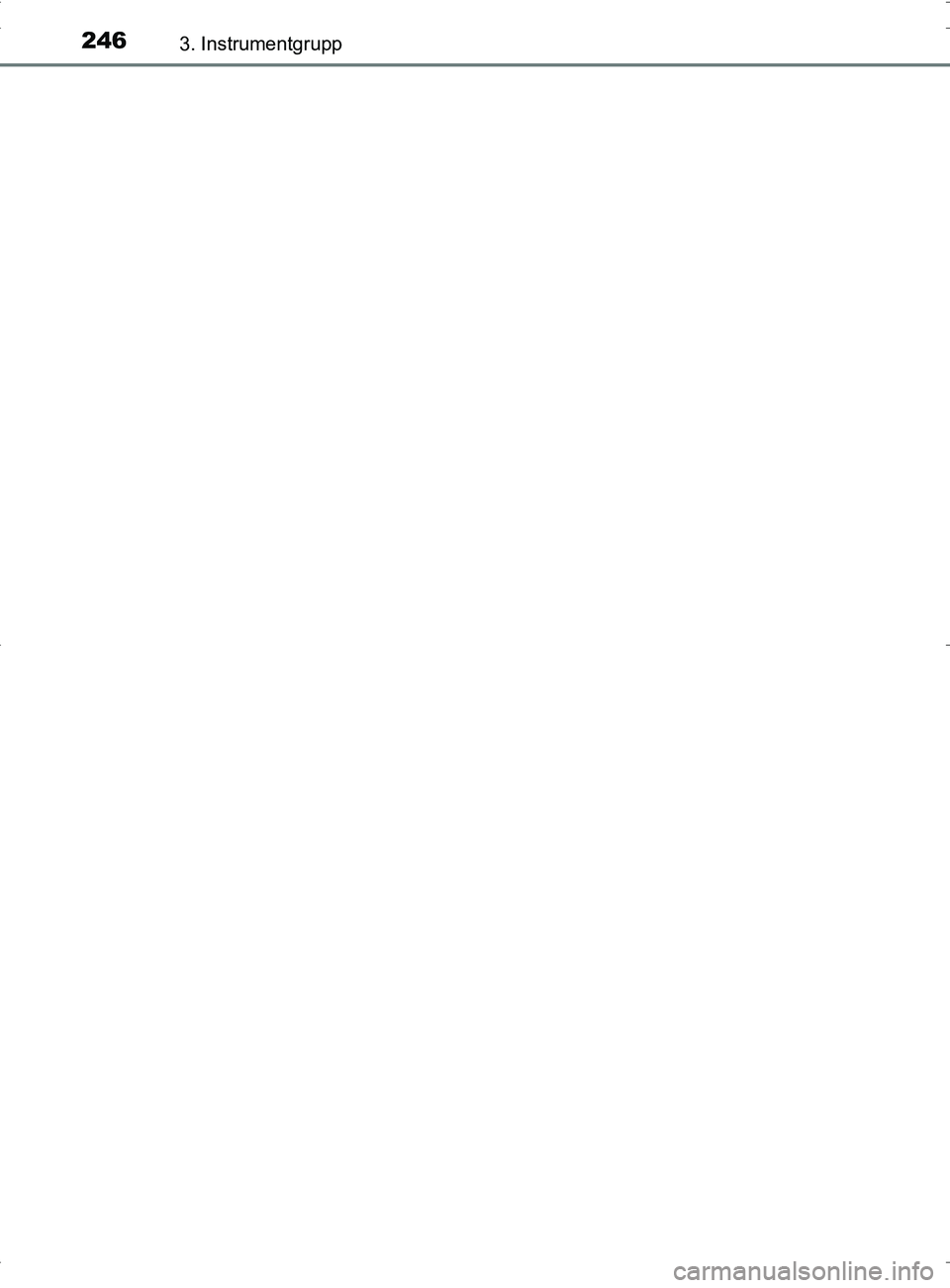

2463. Instrumentgrupp
OM47A89SE
OM47A89SE.book Page 246 Thursday, November 10, 2016 8:27 PM

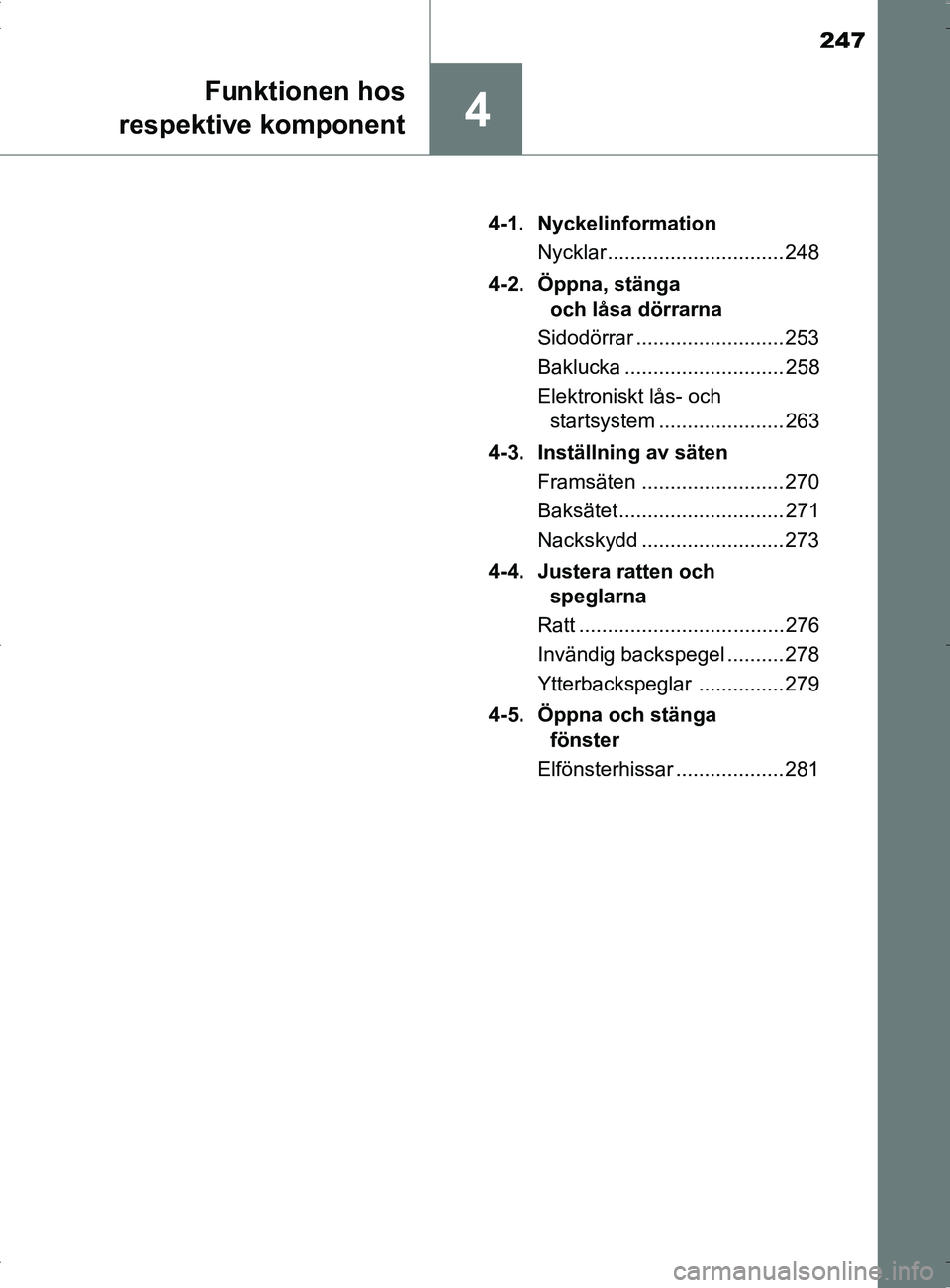

247
4
Funktionen hos
respektive komponent
OM47A89SE 4-1. Nyckelinformation
Nycklar ............................... 248
4-2. Öppna, stänga och låsa dörrarna
Sidodörrar .......................... 253
Baklucka ............................ 258
Elektroniskt lås- och startsystem ...................... 263
4-3. Inställning av säten Framsäten ......................... 270
Baksätet ............................. 271
Nackskydd ......................... 273
4-4. Justera ratten och speglarna
Ratt .................................... 276
Invändig backspegel .......... 278
Ytterbackspeglar ............... 279
4-5. Öppna och stänga fönster
Elfönsterhissar ................... 281
OM47A89SE.book Page 247 Thursd ay, November 10, 2016 8:27 PM

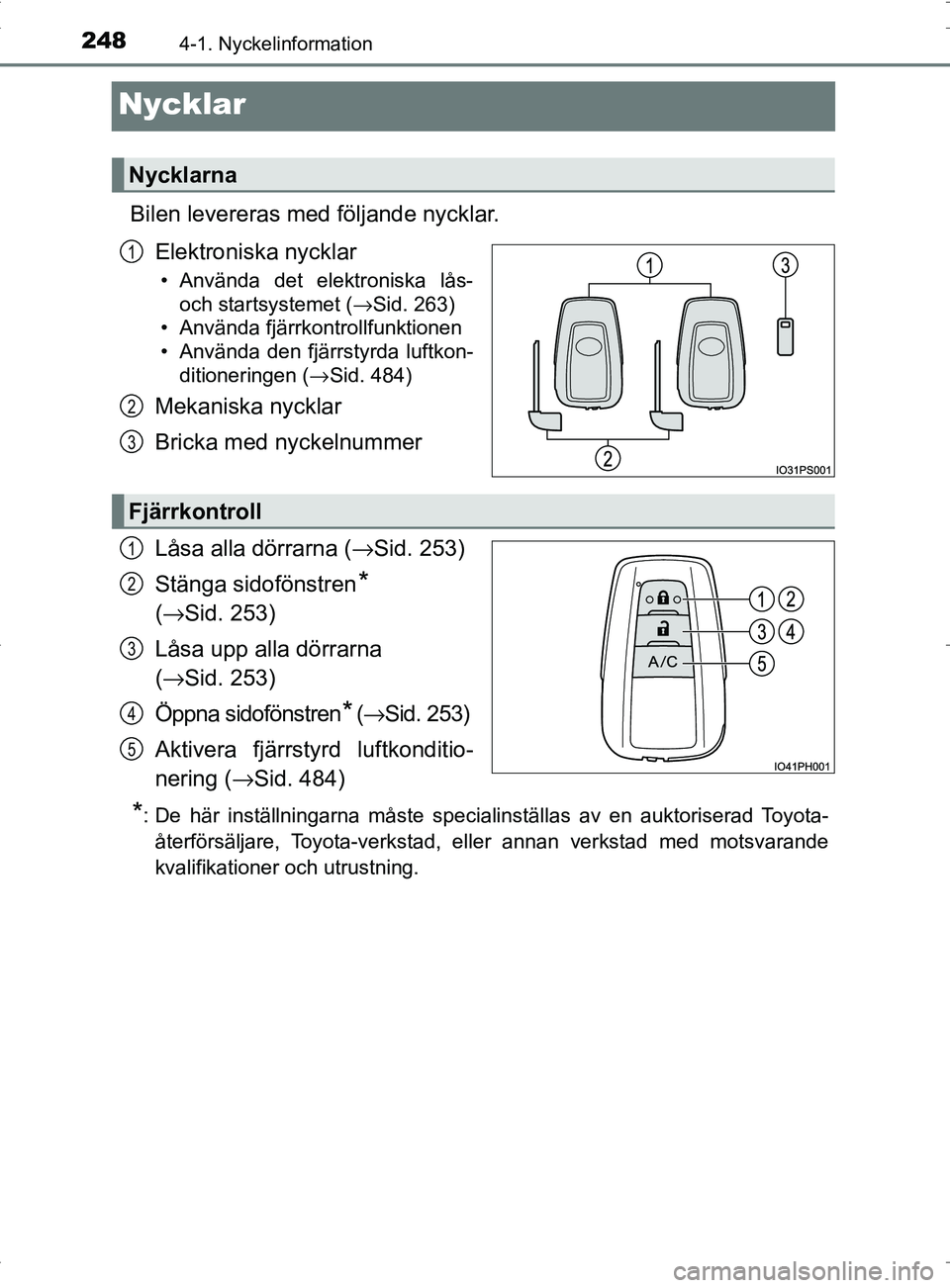

2484-1. Nyckelinformation
OM47A89SE
Nycklar
Bilen levereras med följande nycklar.Elektroniska nycklar
• Använda det elektroniska lås-och startsystemet ( →Sid. 263)
• Använda fjärrkontrollfunktionen
• Använda den fjärrstyrda luftkon-
ditioneringen ( →Sid. 484)
Mekaniska nycklar
Bricka med nyckelnummer
Låsa alla dörrarna ( →Sid. 253)
Stänga sidofönstren
*
( → Sid. 253)
Låsa upp alla dörrarna
( → Sid. 253)
Öppna sidofönstren
* ( → Sid. 253)
Aktivera fjärrstyrd luftkonditio-
nering ( →Sid. 484)
*: De här inställningarna måste specialinställas av en auktoriserad Toyota-
återförsäljare, Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
Nycklarna
1
2
3
Fjärrkontroll
1
2
3
4
5
OM47A89SE.book Page 248 Thursd ay, November 10, 2016 8:27 PM

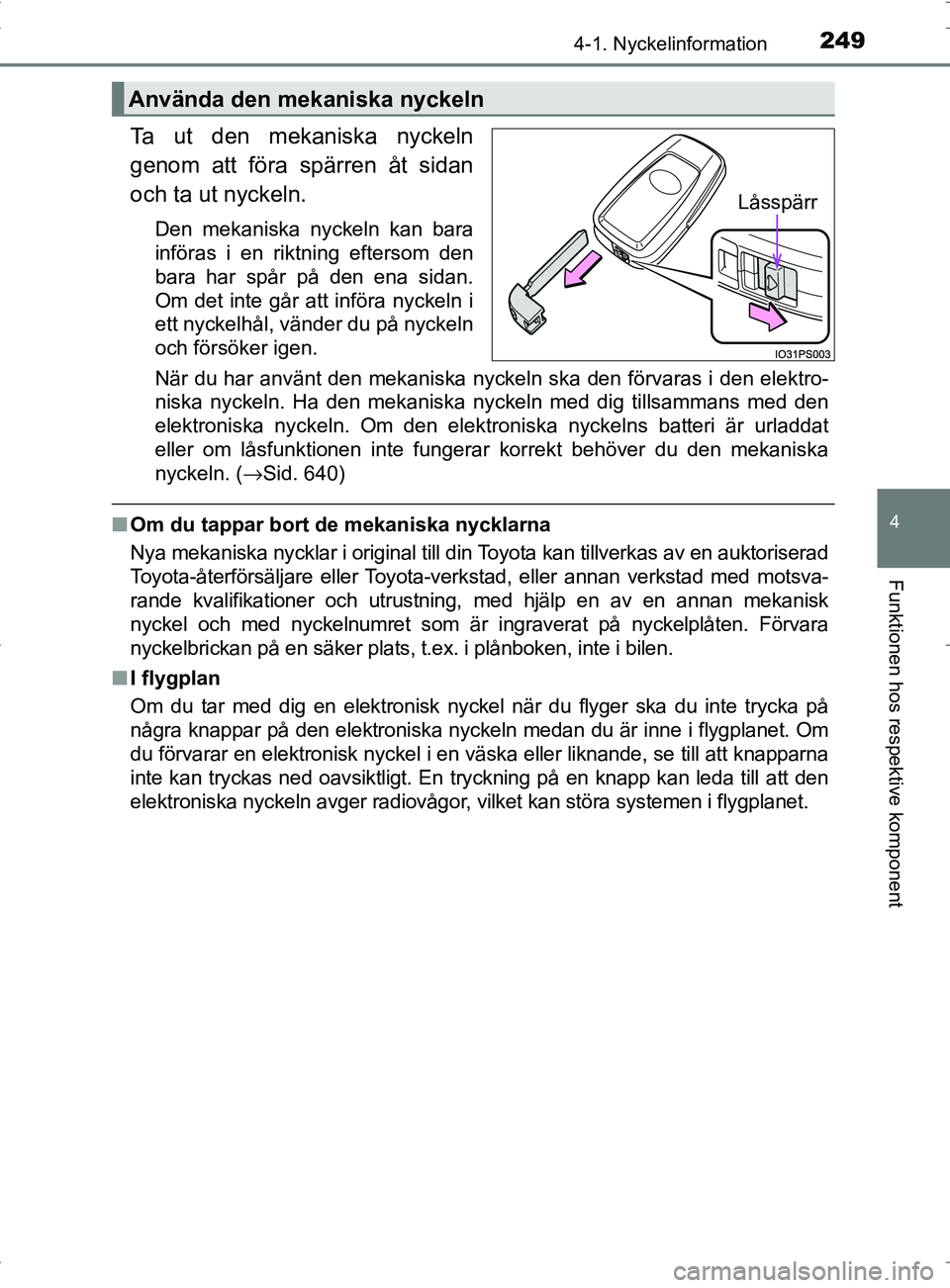

2494-1. Nyckelinformation
OM47A89SE
4
Funktionen hos respektive komponent
Ta ut den mekaniska nyckeln
genom att föra spärren åt sidan
och ta ut nyckeln.
Den mekaniska nyckeln kan bara
införas i en riktning eftersom den
bara har spår på den ena sidan.
Om det inte går att införa nyckeln i
ett nyckelhål, vänder du på nyckeln
och försöker igen.
När du har använt den mekaniska nyckeln ska den förvaras i den \
elektro-
niska nyckeln. Ha den mekaniska nyckeln med dig tillsammans med den
elektroniska nyckeln. Om den elektroniska nyckelns batteri är urladdat
eller om låsfunktionen inte fungerar korrekt behöver du den mekaniska
nyckeln. (→Sid. 640)
■Om du tappar bort de mekaniska nycklarna
Nya mekaniska nycklar i original till din Toyota kan tillverkas av en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning, med hjälp en av en annan mekanisk
nyckel och med nyckelnumret som är ingraverat på nyckelplåten. Förvara
nyckelbrickan på en säker plats, t.ex. i plånboken, inte i bilen.
■ I flygplan
Om du tar med dig en elektronisk nyckel när du flyger ska du inte trycka på
några knappar på den elektroniska nyckeln medan du är inne i flygplanet. Om
du förvarar en elektronisk nyckel i en väska eller liknande, se till att knapparna
inte kan tryckas ned oavsiktligt. En tryckning på en knapp kan leda till att den
elektroniska nyckeln avger radiovågor, vilket kan störa systemen i flygplanet.
Använda den mekaniska nyckeln
Låsspärr
OM47A89SE.book Page 249 Thursd ay, November 10, 2016 8:27 PM

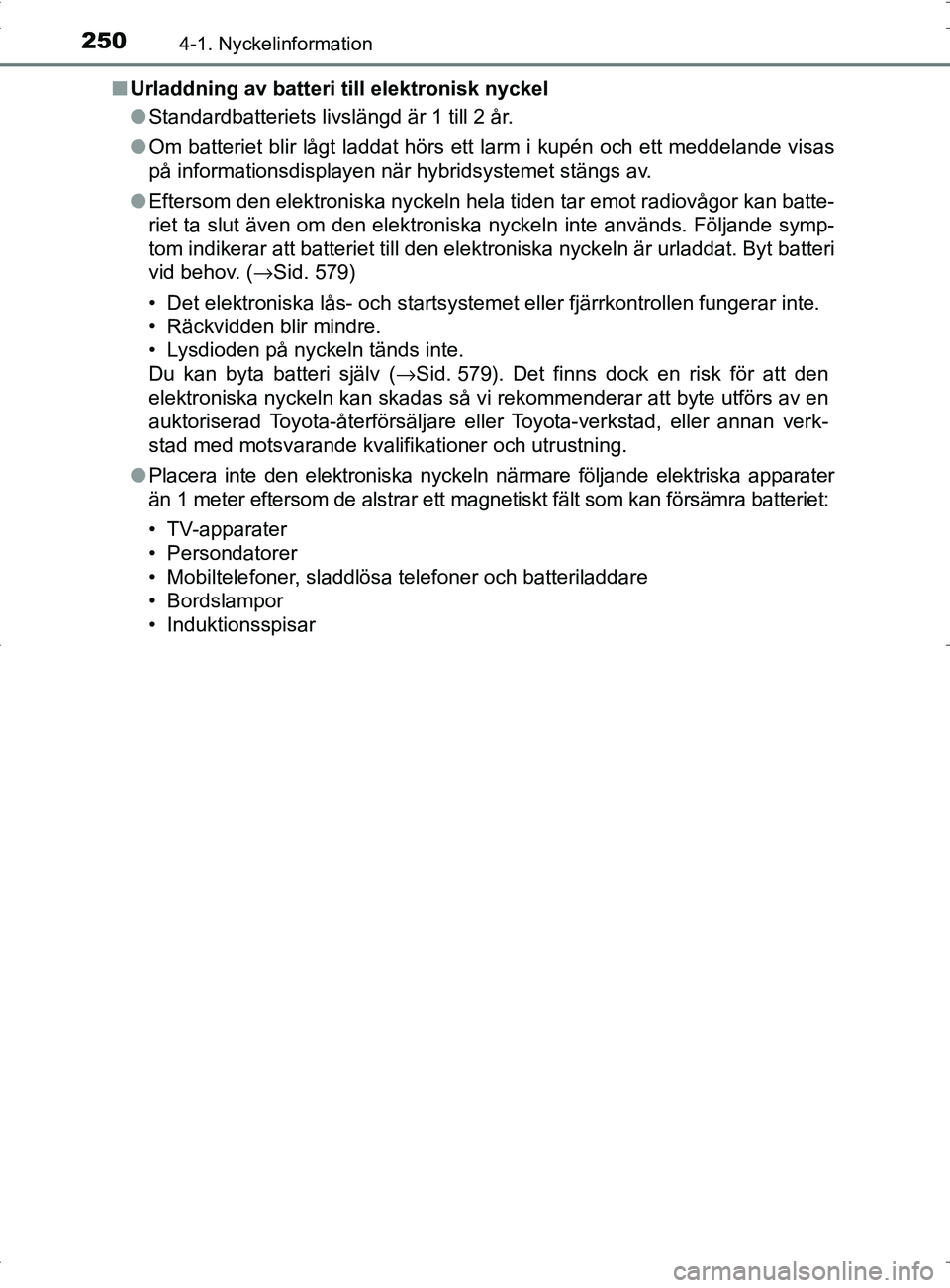

2504-1. Nyckelinformation
OM47A89SE■
Urladdning av batteri till elektronisk nyckel
●Standardbatteriets livslängd är 1 till 2 år.
● Om batteriet blir lågt laddat hörs ett larm i kupén och ett meddelande visas
på informationsdisplayen när hybridsystemet stängs av.
● Eftersom den elektroniska nyckeln hela tiden tar emot radiovågor kan batte-
riet ta slut även om den elektroniska nyckeln inte används. Följande symp-
tom indikerar att batteriet till den elektroniska nyckeln är urladdat. Byt batteri
vid behov. ( →Sid. 579)
• Det elektroniska lås- och startsystemet eller fjärrkontrollen fungerar inte.
• Räckvidden blir mindre.
• Lysdioden på nyckeln tänds inte.
Du kan byta batteri själv ( →Sid. 579). Det finns dock en risk för att den
elektroniska nyckeln kan skadas så vi rekommenderar att byte utförs av en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer och utrustning.
● Placera inte den elektroniska nyckeln närmare följande elektriska apparater
än 1 meter eftersom de alstrar ett magnetiskt fält som kan försämra batteriet:
• TV-apparater
• Persondatorer
• Mobiltelefoner, sladdlösa telefoner och batteriladdare
• Bordslampor
• Induktionsspisar
