2113. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
Als de RSA en de snelheidsbegrenzer zijn uitgeschakeld, kan de op
het subscherm weer te geven informatie worden geselecteerd.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel en selec-
teer het subscherm.
Als het subscherm is geselecteerd,
wordt weergegeven op het
subscherm.
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel om het weer te geven item te selecteren.
Een van de volgende 3 items kan worden weergegeven.

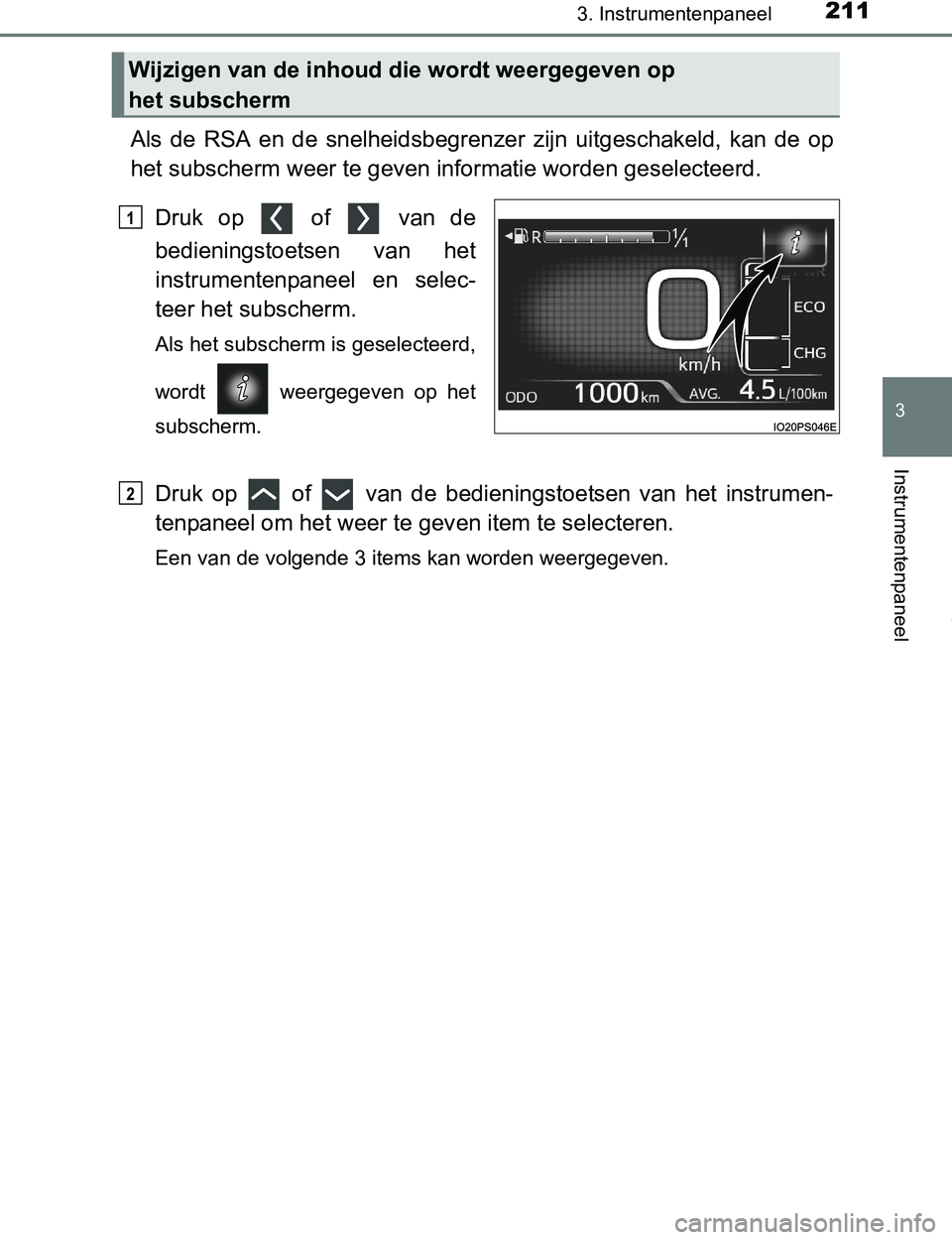

Wijzigen van de inhoud die wordt weergegeven op
het subscherm
1
2
PRIUS PHV_OM_OM47A89E_(EE).book Page 211 Wednesday, December 14, 2016 1:05 PM

2123. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)

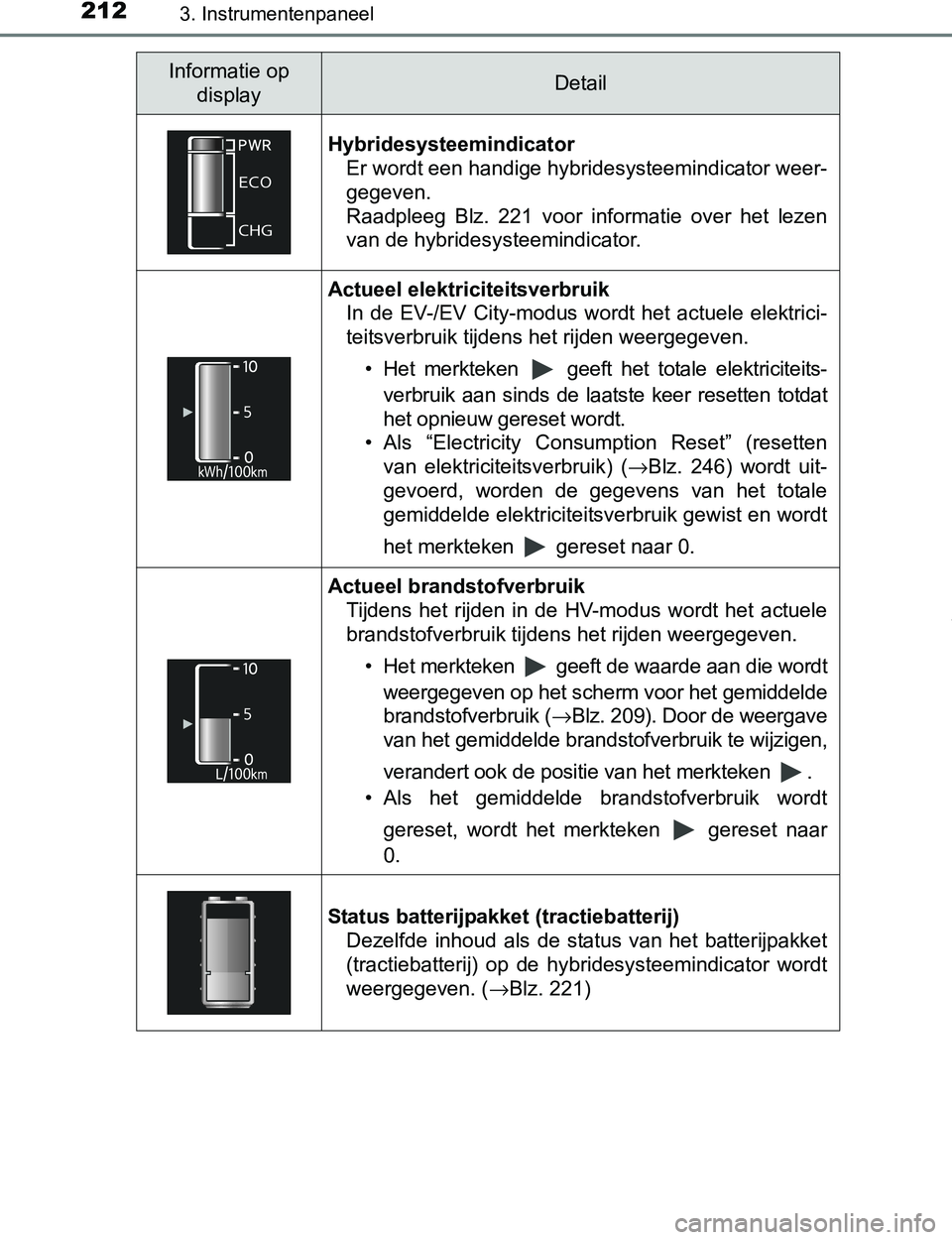

Informatie op
displayDetail
Hybridesysteemindicator
Er wordt een handige hybridesysteemindicator weer-
gegeven.
Raadpleeg Blz. 221 voor informatie over het lezen
van de hybridesysteemindicator.
Actueel elektriciteitsverbruik
In de EV-/EV City-modus wordt het actuele elektrici-
teitsverbruik tijdens het rijden weergegeven.
• Het merkteken geeft het totale elektriciteits-
verbruik aan sinds de laatste keer resetten totdat
het opnieuw gereset wordt.
• Als “Electricity Consumption Reset” (resetten
van elektriciteitsverbruik) (→Blz. 246) wordt uit-
gevoerd, worden de gegevens van het totale
gemiddelde elektriciteitsverbruik gewist en wordt
het merkteken gereset naar 0.
Actueel brandstofverbruik
Tijdens het rijden in de HV-modus wordt het actuele
brandstofverbruik tijdens het rijden weergegeven.
• Het merkteken geeft de waarde aan die wordt
weergegeven op het scherm voor het gemiddelde
brandstofverbruik (→Blz. 209). Door de weergave
van het gemiddelde brandstofverbruik te wijzigen,
verandert ook de positie van het merkteken .
• Als het gemiddelde brandstofverbruik wordt
gereset, wordt het merkteken gereset naar
0.
Status batterijpakket (tractiebatterij)
Dezelfde inhoud als de status van het batterijpakket
(tractiebatterij) op de hybridesysteemindicator wordt
weergegeven. (→Blz. 221)
PRIUS PHV_OM_OM47A89E_(EE).book Page 212 Wednesday, December 14, 2016 1:05 PM

2133. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
■Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt mogelijk niet de juiste buiten-
temperatuur weergegeven of duurt het langer voordat de weergave wordt
gewijzigd.
• Wanneer de auto stilstaat of met lage snelheid rijdt (lager dan 20 km/h
[12 mph])
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het
in- of uitrijden van een garage of tunnel)
●Wanneer - of E wordt weergegeven, is het systeem mogelijk defect.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
■Elektriciteitsverbruik
Als de eenheid is ingesteld op “km/h”:
Het elektriciteitsverbruik is het verbruik van elektrische energie tijdens elek-
trisch rijden en is vergelijkbaar met het brandstofverbruik van auto's met een
benzinemotor. Voor deze auto wordt de verbruikte elektriciteit per 100 km
(“kWh/100 km”) weergegeven als elektriciteitsverbruik op elk scherm.
Als de eenheid is ingesteld op “MPH” (indien van toepassing):
Het elektriciteitsverbruik is het verbruik van elektrische energie tijdens elek-
trisch rijden en is vergelijkbaar met het brandstofverbruik van auto's met een
benzinemotor. Voor deze auto wordt de gereden afstand per kWh (“miles/
kWh”) weergegeven als elektriciteitsverbruik op elk scherm.
■Actieradius elektrisch rijden
→B l z . 111
■Actieradius
●Deze afstand wordt berekend op basis van het gemiddelde brandstofver-
bruik. Hierdoor kan de werkelijke afstand die nog kan worden gereden,
afwijken van de weergegeven afstand.
●Als er een kleine hoeveelheid brandstof wordt getankt, wordt de weergave
mogelijk niet bijgewerkt.
Zet tijdens het tanken het contact UIT. Als brandstof wordt getankt terwijl het
contact niet UIT staat, wordt de weergave mogelijk niet bijgewerkt.
PRIUS PHV_OM_OM47A89E_(EE).book Page 213 Wednesday, December 14, 2016 1:05 PM

2143. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)■Wijzigen van de rijmodus (→Blz. 412)
*: De animatie die wordt weergegeven als de rijmodus wordt gewijzigd, kan
worden uitgeschakeld in de “Meter Customize”-instellingen (persoonlijke
voorkeursinstellingen instrumentenpaneel). (→Blz. 245) Als de rijmodus wordt gewijzigd, veran-
dert de rijmodusindicator en wordt een
animatie
* weergegeven op het multi-
informatiedisplay.
Tevens verandert de achtergrondkleur
van het hoofdscherm, de energiemonitor
(→Blz. 218) en de hybridesysteemindica-
tor (→Blz. 221) als volgt.
RijmodiAchtergrondkleur
Normale modus Groen
POWER-modusRood
ECO-modusBlauw
PRIUS PHV_OM_OM47A89E_(EE).book Page 214 Wednesday, December 14, 2016 1:05 PM

2153. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
3
Instrumentenpaneel

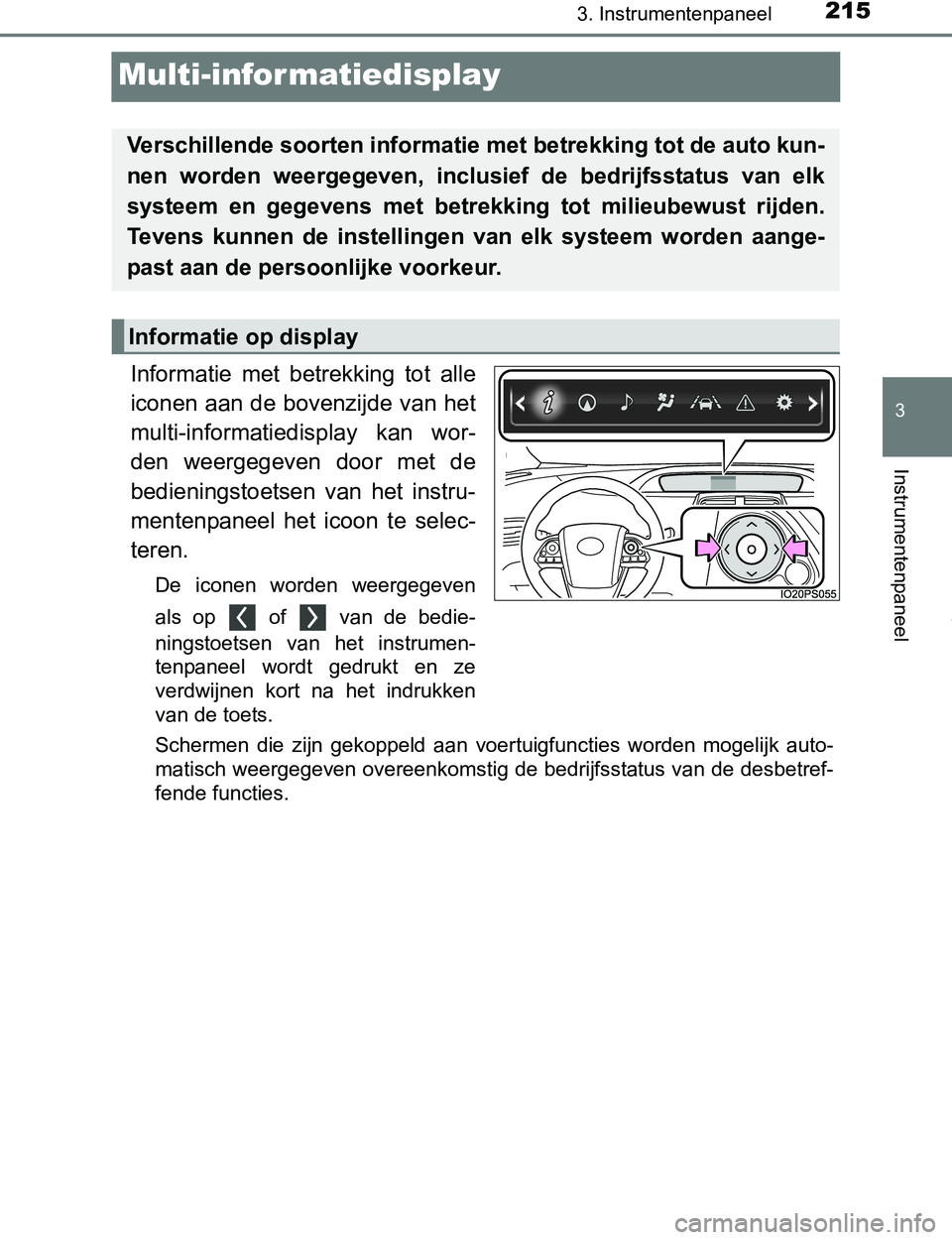

Multi-infor matiedisplay
Informatie met betrekking tot alle
iconen aan de bovenzijde van het
multi-informatiedisplay kan wor-
den weergegeven door met de
bedieningstoetsen van het instru-
mentenpaneel het icoon te selec-
teren.
De iconen worden weergegeven
als op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel wordt gedrukt en ze
verdwijnen kort na het indrukken
van de toets.
Schermen die zijn gekoppeld aan voertuigfuncties worden mogelijk auto-
matisch weergegeven overeenkomstig de bedrijfsstatus van de desbetref-
fende functies.
Verschillende soorten informatie met betrekking tot de auto kun-
nen worden weergegeven, inclusief de bedrijfsstatus van elk
systeem en gegevens met betrekking tot milieubewust rijden.
Tevens kunnen de instellingen van elk systeem worden aange-
past aan de persoonlijke voorkeur.
Informatie op display
PRIUS PHV_OM_OM47A89E_(EE).book Page 215 Wednesday, December 14, 2016 1:05 PM

2163. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
*: Als er een waarschuwingsmelding is die kan worden weergegeven, veran-
dert de kleur van in oranje.

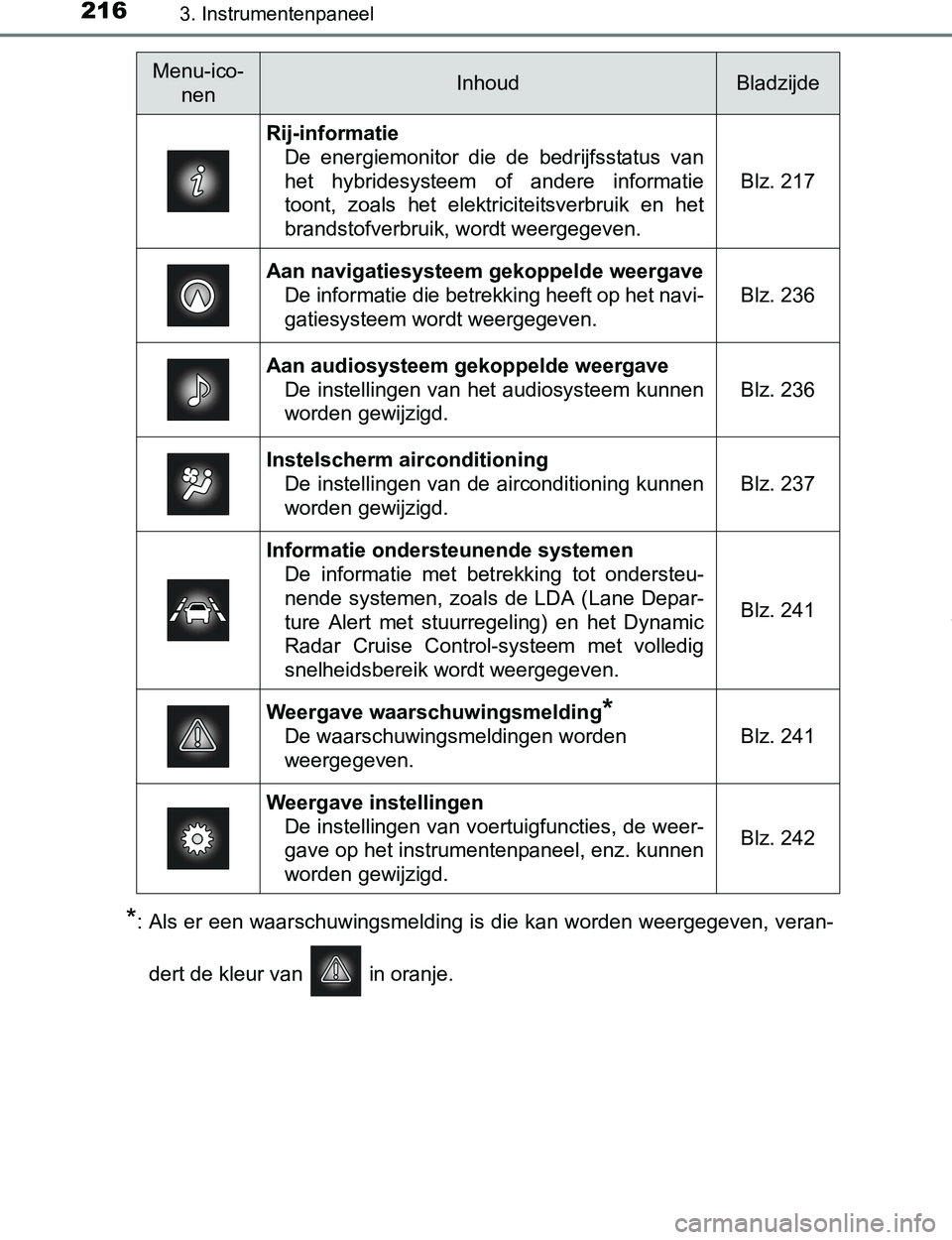

Menu-ico-
nenInhoudBladzijde
Rij-informatie
De energiemonitor die de bedrijfsstatus van
het hybridesysteem of andere informatie
toont, zoals het elektriciteitsverbruik en het
brandstofverbruik, wordt weergegeven.Blz. 217
Aan navigatiesysteem gekoppelde weergave
De informatie die betrekking heeft op het navi-
gatiesysteem wordt weergegeven.Blz. 236
Aan audiosysteem gekoppelde weergave
De instellingen van het audiosysteem kunnen
worden gewijzigd.
Blz. 236
Instelscherm airconditioning
De instellingen van de airconditioning kunnen
worden gewijzigd.
Blz. 237
Informatie ondersteunende systemen
De informatie met betrekking tot ondersteu-
nende systemen, zoals de LDA (Lane Depar-
ture Alert met stuurregeling) en het Dynamic
Radar Cruise Control-systeem met volledig
snelheidsbereik wordt weergegeven.
Blz. 241
Weergave waarschuwingsmelding*
De waarschuwingsmeldingen worden
weergegeven.Blz. 241
Weergave instellingen
De instellingen van voertuigfuncties, de weer-
gave op het instrumentenpaneel, enz. kunnen
worden gewijzigd.
Blz. 242
PRIUS PHV_OM_OM47A89E_(EE).book Page 216 Wednesday, December 14, 2016 1:05 PM

2173. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel en selecteer het icoon van het gewenste item.
Het geselecteerde icoon licht op en er wordt overgeschakeld op het infor-
matiescherm.
Als de RSA (Road Sign Assist) en de snelheidsbegrenzer zijn uitgescha-
keld, kan het subscherm van het hoofdscherm ook worden geselecteerd.
(→Blz. 211)
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel om de informatie op het display te wijzigen.
Druk op op schermen waar
een item geselecteerd of
bevestigd moet worden.
Druk op schermen met weergaven
van tabs op om de weergave
van de tab te selecteren en druk op
of van de bedieningstoet-
sen van het instrumentenpaneel
om de weergave op het scherm te
wijzigen.
Druk op om terug te keren naar het vorige scherm.
Door als is geselecteerd op of van de bedieningstoet-
sen van het instrumentenpaneel te drukken kan de volgende informa-
tie worden weergegeven.
●Energiemonitor (→Blz. 218)
●Hybridesysteemindicator (→Blz. 221)
●“Fuel Consumption Record” (overzicht brandstofverbruik)
(→Blz. 229)
●“Drive Monitor” (aandrijflijnmonitor) (→Blz. 232)
●“Drive Monitor 2” (aandrijflijnmonitor 2) (→Blz. 233)
●“Eco-Diary” (eco-logboek) (→Blz. 234)
Basishandelingen
1
2
Weergave tab
P
Rij-informatie
4
PRIUS PHV_OM_OM47A89E_(EE).book Page 217 Wednesday, December 14, 2016 1:05 PM

2183. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)

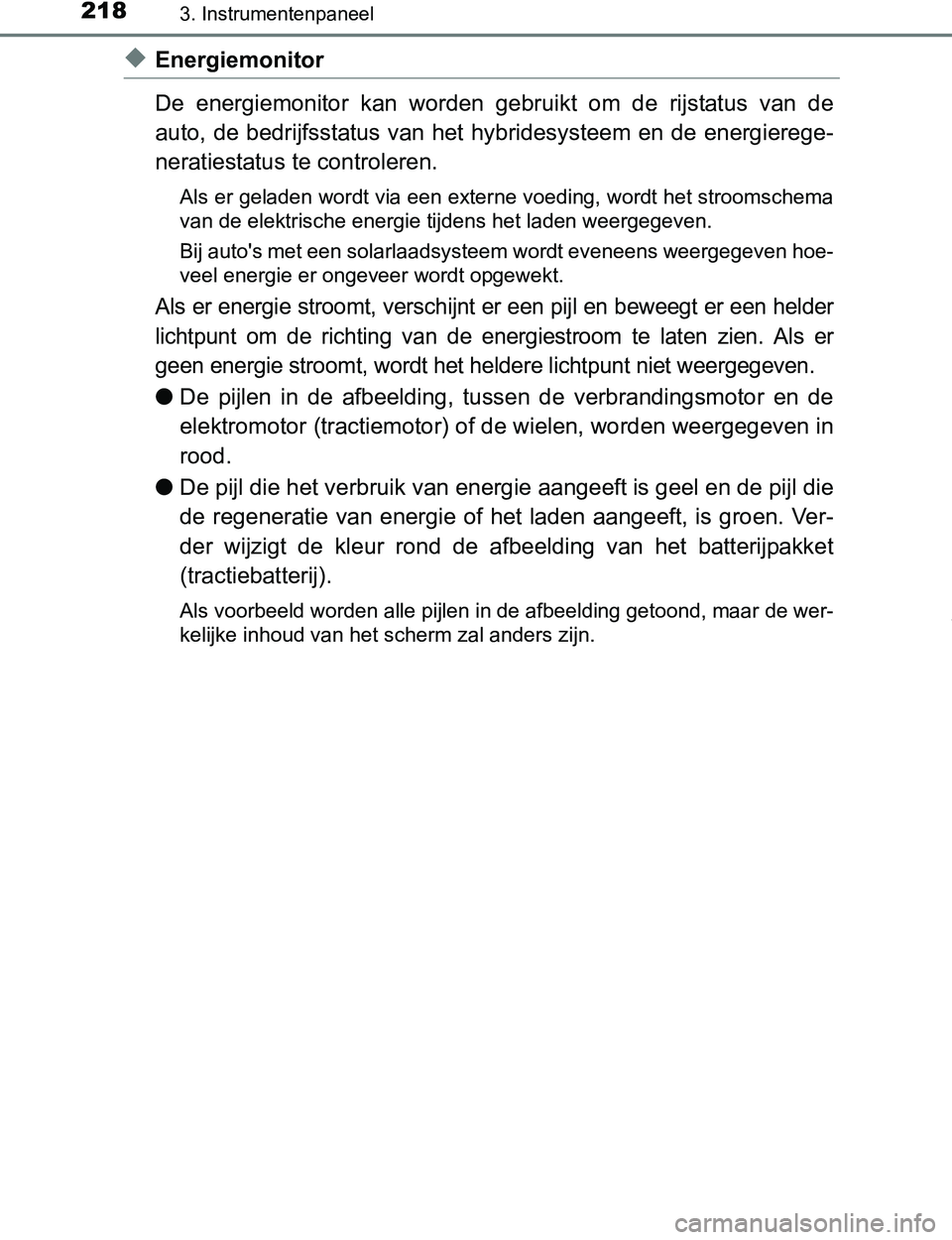

◆Energiemonitor
De energiemonitor kan worden gebruikt om de rijstatus van de
auto, de bedrijfsstatus van het hybridesysteem en de energierege-
neratiestatus te controleren.
Als er geladen wordt via een externe voeding, wordt het stroomschema
van de elektrische energie tijdens het laden weergegeven.
Bij auto's met een solarlaadsysteem wordt eveneens weergegeven hoe-
veel energie er ongeveer wordt opgewekt.
Als er energie stroomt, verschijnt er een pijl en beweegt er een helder
lichtpunt om de richting van de energiestroom te laten zien. Als er
geen energie stroomt, wordt het heldere lichtpunt niet weergegeven.
●De pijlen in de afbeelding, tussen de verbrandingsmotor en de
elektromotor (tractiemotor) of de wielen, worden weergegeven in
rood.
●De pijl die het verbruik van energie aangeeft is geel en de pijl die
de regeneratie van energie of het laden aangeeft, is groen. Ver-
der wijzigt de kleur rond de afbeelding van het batterijpakket
(tractiebatterij).
Als voorbeeld worden alle pijlen in de afbeelding getoond, maar de wer-
kelijke inhoud van het scherm zal anders zijn.
PRIUS PHV_OM_OM47A89E_(EE).book Page 218 Wednesday, December 14, 2016 1:05 PM

2193. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)■
Behalve tijdens laden
Benzinemotor
Elektromotor
(tractiemotor)
Airconditioningsysteem in
werking
*1
Batterijpakket
(tractiebatterij)
Band
Helder lichtpunt dat de energiestroom laat zien
(Voorbeeld display)
●Als het batterijpakket (tractiebatterij) wordt opgeladen, beweegt
het heldere lichtpunt richting .
●Tijdens het rijden beweegt het heldere lichtpunt van of (of
beide, afhankelijk van de situatie) richting .
*2
●Als de aircocompressor in werking is, beweegt een helder licht-
punt van naar .
●Tijdens het rijden draaien de afgebeelde wielen.
*1: Wordt weergegeven als het airconditioningsysteem in werking is.
*2: De weergave is afhankelijk van de rijstatus.
■
Tijdens het opladen
Batterijpakket (tractiebatterij)
Laadstekker
(Voorbeeld display)
Als het batterijpakket (tractiebatterij) wordt opgeladen, beweegt
een helder lichtpunt van naar .
1
2
3
4
5
6
4
12
5
43
1
2
21
PRIUS PHV_OM_OM47A89E_(EE).book Page 219 Wednesday, December 14, 2016 1:05 PM

2203. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)■
Terwijl het solarlaadsysteem in werking is (indien aanwezig)
De actuele gemiddeld opgewekte hoeveelheid zonne-energie wordt
weergegeven op de energiemonitor. (De weergave is onderver-
deeld in 5 niveaus.)
Geeft aan dat er geen zonne-
energie wordt opgewekt
Geeft aan dat de hoeveel-
heid opgewekte zonne-ener-
gie bijna maximaal is
■Als de laadstekker vergrendeld is (→Blz. 154)
■Bij een storing in het solarlaadsysteem (indien aanwezig)
1
2
wordt weergegeven in het laadstek-
kergedeelte van het display van de ener-
giemonitor.
Het merkteken dat een storing aangeeft,
wordt weergegeven in het zonnedakge-
deelte van het display van de energiemo-
nitor. Laat uw auto controleren door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige
als het merkteken weergegeven wordt.
PRIUS PHV_OM_OM47A89E_(EE).book Page 220 Wednesday, December 14, 2016 1:05 PM
