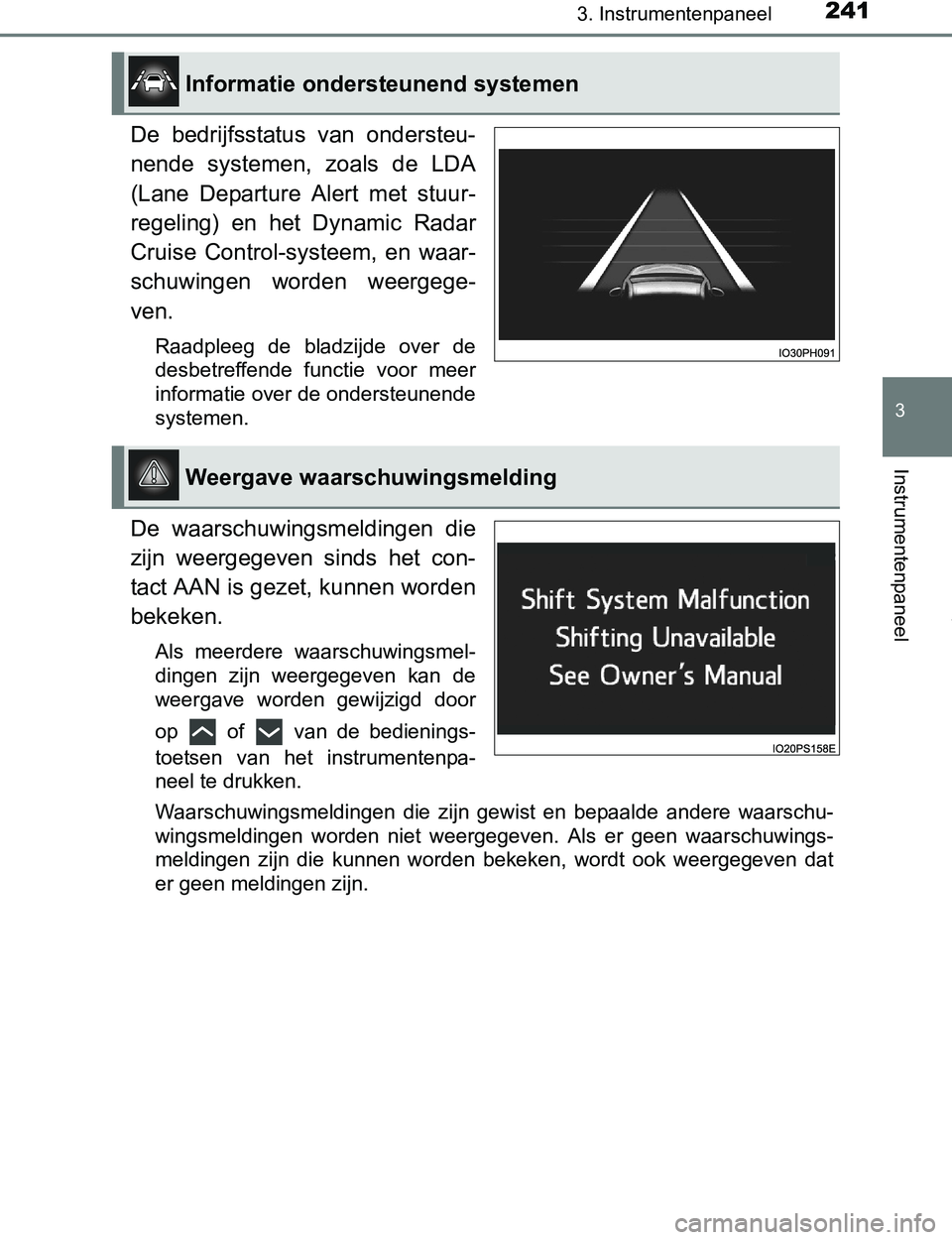

2413. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
De bedrijfsstatus van ondersteu-
nende systemen, zoals de LDA
(Lane Departure Alert met stuur-
regeling) en het Dynamic Radar
Cruise Control-systeem, en waar-
schuwingen worden weergege-
ven.
Raadpleeg de bladzijde over de
desbetreffende functie voor meer
informatie over de ondersteunende
systemen.
De waarschuwingsmeldingen die
zijn weergegeven sinds het con-
tact AAN is gezet, kunnen worden
bekeken.
Als meerdere waarschuwingsmel-
dingen zijn weergegeven kan de
weergave worden gewijzigd door
op of van de bedienings-
toetsen van het instrumentenpa-
neel te drukken.
Waarschuwingsmeldingen die zijn gewist en bepaalde andere waarschu-
wingsmeldingen worden niet weergegeven. Als er geen waarschuwings-
meldingen zijn die kunnen worden bekeken, wordt ook weergegeven dat
er geen meldingen zijn.
Informatie ondersteunend systemen
Weergave waarschuwingsmelding
PRIUS PHV_OM_OM47A89E_(EE).book Page 241 Wednesday, December 14, 2016 1:05 PM

2423. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
Informatie met betrekking tot de werking van de ondersteunende syste-
men en instellingen van de weergave op het instrumentenpaneel kun-
nen worden gewijzigd.
Om ondersteunende systemen, zoals het Pre-Crash Safety-systeem (PCS)
en de Blind Spot Monitor (indien aanwezig) in en uit te schakelen hoeft u
alleen op te druk
ken. Zorg ervoor dat u de systemen niet per ongeluk
uitschakelt.
■
Instellen
Druk op het scherm op of van de bedieningstoet-
sen van het instrumentenpaneel, selecteer het item dat u wilt wij-
zigen en druk vervolgens op .
Als de functie wordt in- en uitge-
schakeld of als de gevoeligheid,
enz. wordt gewijzigd op het
instelscherm, wordt de instel-
ling, telkens wanneer op
wordt gedrukt, gewijzigd.
Het instelscherm wordt weerge-
geven voor functies waarvoor
informatie over de werking, de
informatie op het display, enz.
van een functie kan worden
geselecteerd.
Weergave instellingen
1
PRIUS PHV_OM_OM47A89E_(EE).book Page 242 Wednesday, December 14, 2016 1:05 PM

2433. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
Selecteer de instelling of de gewenste waarde (tijd, enz.) met de
bedieningstoetsen van het instrumentenpaneel als het instel-
scherm wordt weergegeven.
*1, 2
Selecteer voor selecteerbare
informatie over de werking en
instelwaarden de gewenste
instelling of waarde en druk ver-
volgens op .
Druk op om de selectie te
annuleren.
Selecteer “Proceed” (doorgaan)
of “Cancel” (annuleren) en druk
op als het controlescherm
voor de instellingen wordt weer-
gegeven.
*1: Afhankelijk van het item kan na het selecteren van een item een vol-
gend instelscherm worden weergegeven.
*2: Voor items waarbij het aanpassingsniveau of de tijd wordt ingesteld,
wordt na het instellen van het item het instelscherm weergegeven tot-
dat op wordt gedrukt.
■
Tabel instellingen
2
OnderwerpInstellingenResultaat van instelling
“On” (aan)
Schakelt de stuurregelingsfunctie van het
LDA-systeem in en uit. (→Blz. 391)
“Off” (uit)
“High” (hoog)Wijzigt de gevoeligheid voor de afwijking
van de rijstrook van het LDA-systeem.
(→Blz. 391)
“Standard”
(standaard)
“On” (aan)
Schakelt het Pre-Crash Safety-systeem
(PCS) in en uit. (→Blz. 372)
“Off” (uit)
Ve r w e gWijzigt het waarschuwingstijdstip van het
Pre-Crash Safety-systeem (PCS).
(→Blz. 372)
Gemiddeld
Dichtbij
*1“On” (aan)Schakelt de Toyota Parking Assist-sensor
in en uit. (→Blz. 432)
“Off” (uit)
PRIUS PHV_OM_OM47A89E_(EE).book Page 243 Wednesday, December 14, 2016 1:05 PM

2443. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
*1: Indien aanwezig
*2: Alleen auto's met rechtse besturing
*1“On” (aan)Schakelt de Intelligent Clearance Sonar
in en uit. (→Blz. 445)
“Off” (uit)
*1“On” (aan)Schakelt de Blind Spot Monitor in en uit.
(→Blz. 418)
“Off” (uit)
“On” (aan)
Schakelt de waarschuwingsfunctie voor
slingeren van de auto van het LDA-
systeem in en uit. (→Blz. 391)
“Off” (uit)
“High” (hoog)
Wijzigt de gevoeligheid van de waarschu-
wingsfunctie voor slingeren van de auto
van het LDA-systeem. (→Blz. 391)“Standard”
(standaard)
“Low” (laag)
*1HoogteWijzigt de weergavepositie en helderheid
van het head-up display. (→Blz. 252)
Helderheid
“On” (aan)
Schakelt het RSA (Road Sign Assist-
systeem) in en uit. (→Blz. 414)
“Off” (uit)
*1“km/h”Wijzigt de eenheid voor de snelheid die
wordt weergegeven op het scherm.
“MPH”
*2
Meter
brightness (hel-
derheid instru-
mentenpaneel)
Wijzigt de helderheid van de verlichting van
het instrumentenpaneel. (→Blz. 192)
Klokinstellin-
genInstellen van de klok. (→Blz. 196)
Zet de minuten op “00”. (→Blz. 196)
“Meter Customize”-instellingen (persoonlijke voorkeursin-
stellingen instrumentenpaneel): →Blz. 245
“Vehicle Settings”-instellingen (voertuiginstellingen):
→Blz. 708
OnderwerpInstellingenResultaat van instelling
PRIUS PHV_OM_OM47A89E_(EE).book Page 244 Wednesday, December 14, 2016 1:05 PM

2453. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)■
“Meter Customize”-instellingen (persoonlijke voorkeursinstel-
lingen instrumentenpaneel) ( )
OnderwerpInstellingenResultaat van instelling
“Screen OFF”
(scherm UIT)*
1“Yes” (ja)
Uitschakelen van het multi-informatiedis-
play.
“No” (nee)
“HV System
Indicator”
(controlelampje
hybridesysteem)
(→Blz. 221)“ECO Accelera-
tor Guidance”
(begeleiding
milieubewust
bedienen
gaspedaal)“On”
(aan)
Schakelt de “ECO Accelerator
Guidance” (begeleiding
milieubewust bedienen
gaspedaal) in en uit.
“Off” (uit)
“EV Indicator
Light On/Off”
(EV-controle-
lampje aan/uit)“On”
(aan)Schakelt het EV-controlelampje
in en uit.
“Off” (uit)
“EV Drive
Monitor”
(EV-aandrijflijn-
monitor)
“EV Dis-
tance”
(actiera-
dius elek-
trisch
rijden)
Wisselt de informatie in de linker
bovenhoek van de hybridesys-
teemindicator. (→Blz. 226)“EV
Energy”
(EV-
energie)
“Blank”
(geen
weer-
gave)
“Pop-up
Display On/Off”
(pop-updisplay
aan/uit)
“Instrument
Panel Light”
(verlichting
instrumentenpa-
neel)*
2
“On”
(aan)
Schakelt het pop-updisplay van het
geselecteerde item op het multi-in
formatiedisplay in en uit.
“Off” (uit)
“Climate settings”
(klimaatinstellin-
gen)“On”
(aan)
“Off” (uit)
“Cruise
Control
Operation
Display” (weer
gave werking
cruise control)“On”
(aan)
“Off” (uit)
“HUD
Settings”
(instellingen
HUD)*
3
“On”
(aan)
“Off” (uit)
“Driving Mode
Select” (rijmo-
dusselectie)“On”
(aan)
“Off” (uit)
“Traction
Battery Cooler”
(koeler
batterijpakket)*
3
“On”
(aan)
“Off” (uit)
PRIUS PHV_OM_OM47A89E_(EE).book Page 245 Wednesday, December 14, 2016 1:05 PM

2463. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
*1: Als het instelscherm is uitgeschakeld, wordt het weer weergeven door op
te drukken.
*2: Alleen auto's met linkse besturing
*3: Indien aanwezig
*4: De talen die kunnen worden weergegeven, zijn per regio verschillend.
“Language”
(taal)*4
“English” (Engels)
Wijzigt de taal die op het scherm
wordt weergegeven.
“Français” (Frans)
“Español” (Spaans)
“Deutsch” (Duits)
“Italiano” (Italiaans)
“ ” (Russisch)
“Calendar”
(kalender)
Dag/maand/jaar
Wijzigt de datum die wordt gebruikt
voor het registreren van de elektrici-
teits- en brandstofverbruiksgege-
vens.
“History Reset”
(resetten
geschiedenis)
“Eco-Diary
(Daily)”
(eco-logboek
(dagelijks))“Yes” (ja)Wist gegevens van “Eco-Diary
(Daily)” (eco-logboek (dagelijks)).
(→Blz. 234)
“No”
(nee)
“Eco-Diary
(Monthly)”
(eco-logboek
(maandelijks))“Yes” (ja)Wist gegevens van “Eco-Diary
(Monthly)” (eco-logboek
(maandelijks)). (→Blz. 234)
“No”
(nee)
“Electricity Con-
sumption Reset”
(resetten van
elektriciteitsver-
bruik)“Yes” (ja)Wist de gegevens van het totale
gemiddelde elektriciteitsverbruik.
(→Blz. 212, 233)
“No” (nee)
“Initialization”
(initialisatie)“Yes” (ja)Zet de instellingen van het
instrumentenpaneel weer
op de standaardinstellingen.
“No” (nee)
OnderwerpInstellingenResultaat van instelling
PRIUS PHV_OM_OM47A89E_(EE).book Page 246 Wednesday, December 14, 2016 1:05 PM

2473. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
■In te stellen onderwerpen
●
Tijdens het rijden kunnen de instelitems “Meter Customize” (persoonlijke
voorkeursinstellingen instrumentenpaneel) en “Vehicle Settings” (voertuigin-
stellingen) niet worden geselecteerd en bediend.
Tevens wordt het instelscherm in de volgende situaties tijdelijk uitgeschakeld.
• Er wordt een waarschuwingsmelding weergegeven.
• De auto wegrijdt.
●
Instellingen voor functies waarmee de auto niet is uitgerust, worden niet
weergegeven.
●Als een functie is uitgeschakeld, kunnen de instellingen voor de desbetref-
fende functie niet worden geselecteerd.
■Kalenderinstellingen
De informatie in de kalenderinstellingen is gekoppeld aan de geregistreerde
informatie voor “Eco-Diary” (eco-logboek) (→Blz. 234). Als de kalenderdatum
wordt gewijzigd, wordt de registratie voor “Eco-Diary” (eco-logboek) als volgt
verwerkt:
*: Niet geregistreerde maand-/datuminformatie wordt ingesteld op “0” of
“0.0”.
Soort datumwijzigingRegistratie “Eco-Diary”
(eco-logboek)
Datum gewijzigd in datum in
de toekomstNiet gewist*
Datum gewijzigd in datum
vóór vorige maandAlles gewist
Datum gewijzigd in vroegere
datum in huidige maandAlleen gegevens “Daily” (dagelijks)
gewist
PRIUS PHV_OM_OM47A89E_(EE).book Page 247 Wednesday, December 14, 2016 1:05 PM

2483. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
WAARSCHUWING
■Aandachtspunten tijdens het instellen van het display
Zorg dat de auto geparkeerd staat op een plaats met voldoende ventilatie,
aangezien het hybridesysteem tijdens het instellen van het display moet
draaien. In een afgesloten ruimte, zoals een garage, kunnen uitlaatgassen
die het schadelijke koolmonoxide (CO) bevatten, zich ophopen en in de
auto terechtkomen. Dit kan zeer schadelijk zijn voor de gezondheid.
OPMERKING
■Tijdens het instellen van het display
Zorg ervoor dat het hybridesysteem draait tijdens het instellen van het dis-
play om te voorkomen dat de 12V-accu leeg raakt.
PRIUS PHV_OM_OM47A89E_(EE).book Page 248 Wednesday, December 14, 2016 1:05 PM

2493. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
3
Instrumentenpaneel
Head-up display∗
De eenheden die op het display zijn aangegeven, kunnen per model/type
verschillend zijn.
∗: Indien aanwezig
Het head-up display kan de huidige rijsnelheid en de hybride-
systeemindicator vóór de bestuurder weergeven. Het kan ook
verschillende soorten informatie weergeven om de bestuurder
te helpen.
Bedieningstoetsen en informatie op display
PRIUS PHV_OM_OM47A89E_(EE).book Page 249 Wednesday, December 14, 2016 1:05 PM

2503. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
Bedieningstoetsen instrumentenpaneel
Deze toetsen worden gebruikt voor het aanpassen van de positie en de
helderheid van het head-up display. (→Blz. 252)
Toets HUD (head-up display) (→Blz. 251)
Weergave rijsnelheid
Auto's met rechtse besturing:
De eenheid voor de snelheid verschijnt onder de weergave van de rijsnelheid.
Hybridesysteemindicator (→Blz. 221)
De weergave op de hybridesysteemindicator is in de EV-modus anders
dan in de HV-modus.
Actieradius elektrisch rijden
Geeft de geschatte afstand aan die nog kan worden gereden met de reste-
rende energie in het batterijpakket (tractiebatterij).
(→Blz. 111)
Als het airconditioningsysteem in werking is, wordt de actieradius met
ingeschakeld airconditioningsysteem weergegeven.
De actieradius voor elektrisch rijden kan kleiner worden, zelfs als er niet
wordt gereden, door energieverbruik door het systeem.
Hulpdisplay (→Blz. 253)
Op dit display wordt informatie weergegeven voor alle ondersteunende
systemen overeenkomstig de rijomstandigheden.
1
2
3
4
5
6
PRIUS PHV_OM_OM47A89E_(EE).book Page 250 Wednesday, December 14, 2016 1:05 PM
