TOYOTA PRIUS PLUG-IN HYBRID 2017 Instructieboekje (in Dutch)

2513. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
De toets HUD kan worden gebruikt om het head-up display in en uit te
schakelen en de weergave op het display te wijzigen.
■Als het head-up display is uitgeschakeld
Door op de toets HUD te druk-
ken wordt het head-up display
ingeschakeld en de weergave
gestart.
Het controlelampje in de toets
HUD gaat branden.
Het scherm voor het aanpassen
van de positie en de helderheid
van het display wordt weergege-
ven op het multi-informatiedis-
play. (→Blz. 252)
■
Als het head-up display is ingeschakeld
De items die worden weergegeven, kunnen worden gewijzigd door
op de toets HUD te drukken.
Weergave rijsnelheid
Weergave rijsnelheid/hybride-
systeemindicator
*1, 2/actiera-
dius elektrisch rijden
Raadpleeg Blz. 221 voor infor-
matie over de hybridesys-
teemindicator.
Geen weergave (head-up
display is uit)
Het controlelampje in de toets
HUD gaat uit.
*1: De weergave op de hybridesys-
teemindicator is in de EV-modus
anders dan in de HV-modus.
*2: Als het hulpdisplay van een
ondersteunend systeem wordt
weergegeven, wordt de hybride-
systeemindicator tijdelijk uitge-
schakeld.
Toets HUD (head-up display)
1
2
3
PRIUS PHV_OM_OM47A89E_(EE).book Page 251 Wednesday, December 14, 2016 1:05 PM

2523. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
Om de zichtbaarheid van het head-up display te verbeteren, kunnen
de positie en de helderheid van het display worden afgesteld.
Weergeven van het afstelscherm op het multi-informatiedisplay.
Als het head-up display is ingeschakeld:
Selecteer op het scherm van het multi-informatie-
display en druk vervolgens op . (→Blz. 242)
Als het head-up display is uitgeschakeld:
Als op de toets HUD wordt gedrukt, wordt het afstelscherm voor het
head-up display automatisch weergegeven.
*1
Als binnen ongeveer 6 seconden geen aanpassingen worden gedaan*2,
keert het multi-informatiedisplay automatisch terug naar het vorige
scherm.
Afstellen van de positie en de helderheid van het display met de
bedieningstoetsen van het instrumentenpaneel.
De positie van het head-up display
verandert als op of wordt
gedrukt.
De helderheid van het head-up dis-
play verandert als op of
wordt gedrukt.
Als op wordt gedrukt, keert het
multi-informatiedisplay terug naar
het vorige scherm.
*1: Deze functie kan worden uitgeschakeld. (→Blz. 245)
*2: Het afstelscherm kan plotseling worden geannuleerd als het wordt onder-
broken door een waarschuwingsmelding die wordt weergegeven op het
display.
Afstellen van positie en helderheid display
1
2
PRIUS PHV_OM_OM47A89E_(EE).book Page 252 Wednesday, December 14, 2016 1:05 PM

2533. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)■

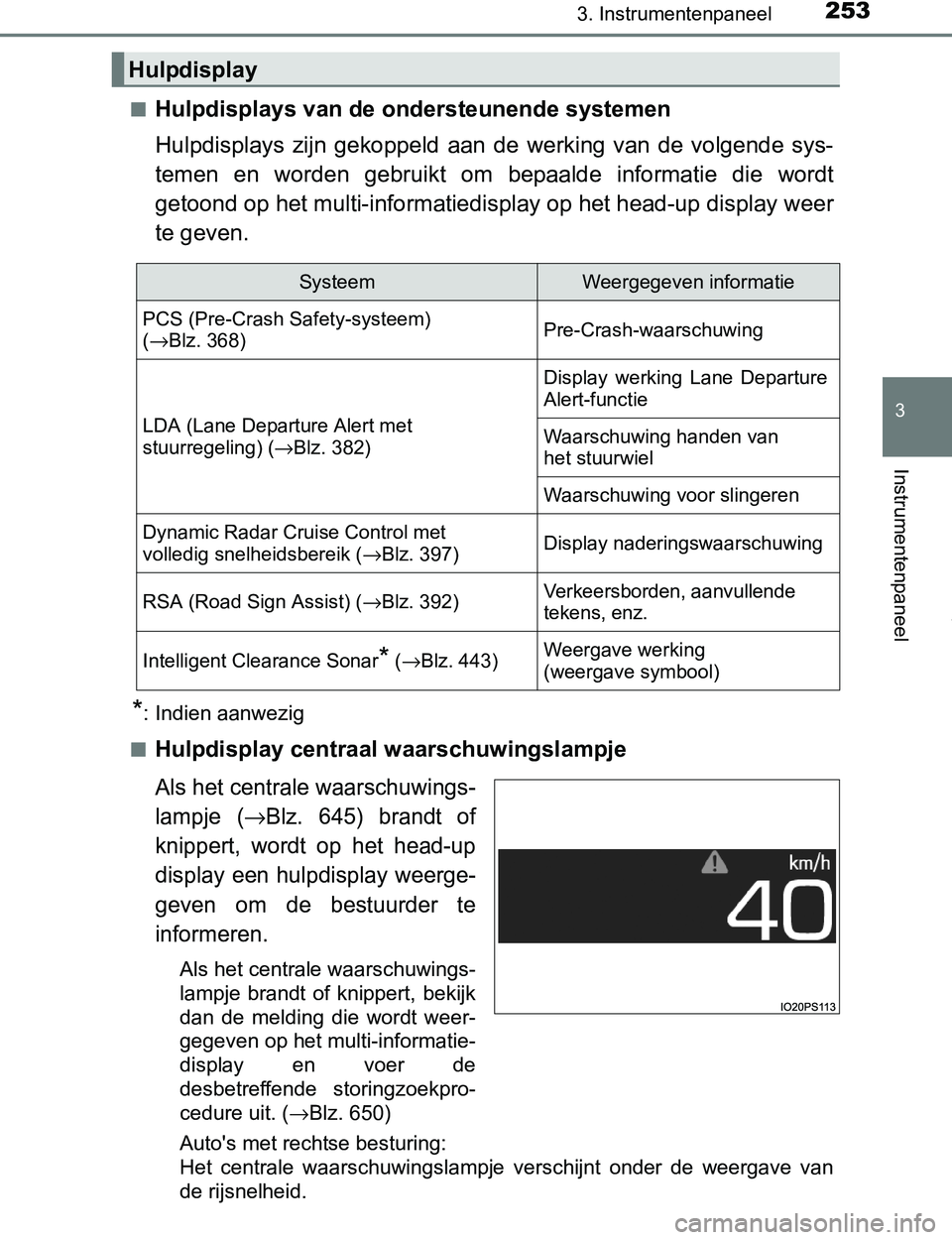

Hulpdisplays van de ondersteunende systemen
Hulpdisplays zijn gekoppeld aan de werking van de volgende sys-
temen en worden gebruikt om bepaalde informatie die wordt
getoond op het multi-informatiedisplay op het head-up display weer
te geven.
*: Indien aanwezig
■
Hulpdisplay centraal waarschuwingslampje
Als het centrale waarschuwings-
lampje (
→Blz. 645) brandt of
knippert, wordt op het head-up
display een hulpdisplay weerge-
geven om de bestuurder te
informeren.
Als het centrale waarschuwings-
lampje brandt of knippert, bekijk
dan de melding die wordt weer-
gegeven op het multi-informatie-
display en voer de
desbetreffende storingzoekpro-
cedure uit. (→Blz. 650)
Auto's met rechtse besturing:
Het centrale waarschuwingslampje verschijnt onder de weergave van
de rijsnelheid.
Hulpdisplay
SysteemWeergegeven informatie
PCS (Pre-Crash Safety-systeem)
(→Blz. 368)Pre-Crash-waarschuwing
LDA (Lane Departure Alert met
stuurregeling) (→Blz. 382)
Display werking Lane Departure
Alert-functie
Waarschuwing handen van
het stuurwiel
Waarschuwing voor slingeren
Dynamic Radar Cruise Control met
volledig snelheidsbereik (→Blz. 397)Display naderingswaarschuwing
RSA (Road Sign Assist) (→Blz. 392)Verkeersborden, aanvullende
tekens, enz.
Intelligent Clearance Sonar* (→Blz. 443)Weergave werking
(weergave symbool)
PRIUS PHV_OM_OM47A89E_(EE).book Page 253 Wednesday, December 14, 2016 1:05 PM

2543. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
■Inschakelen/uitschakelen van het head-up display
Als het head-up display wordt uitgeschakeld met de toets HUD, wordt het niet
weergegeven totdat het head-up display weer wordt ingeschakeld met de
toets HUD. (De werking van het head-up display is niet gekoppeld aan het
contact.)
■Helderheid display
●De helderheid van het head-up display wordt automatisch aangepast aan
de bedrijfsstatus van de koplampen (aan/uit) en de helderheid van de
omgeving.
●Als de helderheid van het head-up display boven een bepaald niveau wordt
ingesteld, wordt het display automatisch gedimd als de auto tot stilstand
wordt gebracht. Zodra de auto wegrijdt en een rijsnelheid van ongeveer 5
km/h (3,1 mph) of hoger bereikt, keert het display automatisch terug naar de
vorige helderheid.
■Weergave rijsnelheid
In een extreem koude omgeving wijken de weergave van de snelheidsmeter
en de rijsnelheid van het head-up display mogelijk iets af.
■Head-up display
Met een (gepolariseerde) zonnebril op is het head-up display soms moeilijk
afleesbaar.
■Als de 12V-accu wordt losgekoppeld
De aangepaste instellingen van het head-up display worden gereset.
PRIUS PHV_OM_OM47A89E_(EE).book Page 254 Wednesday, December 14, 2016 1:05 PM

2553. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)

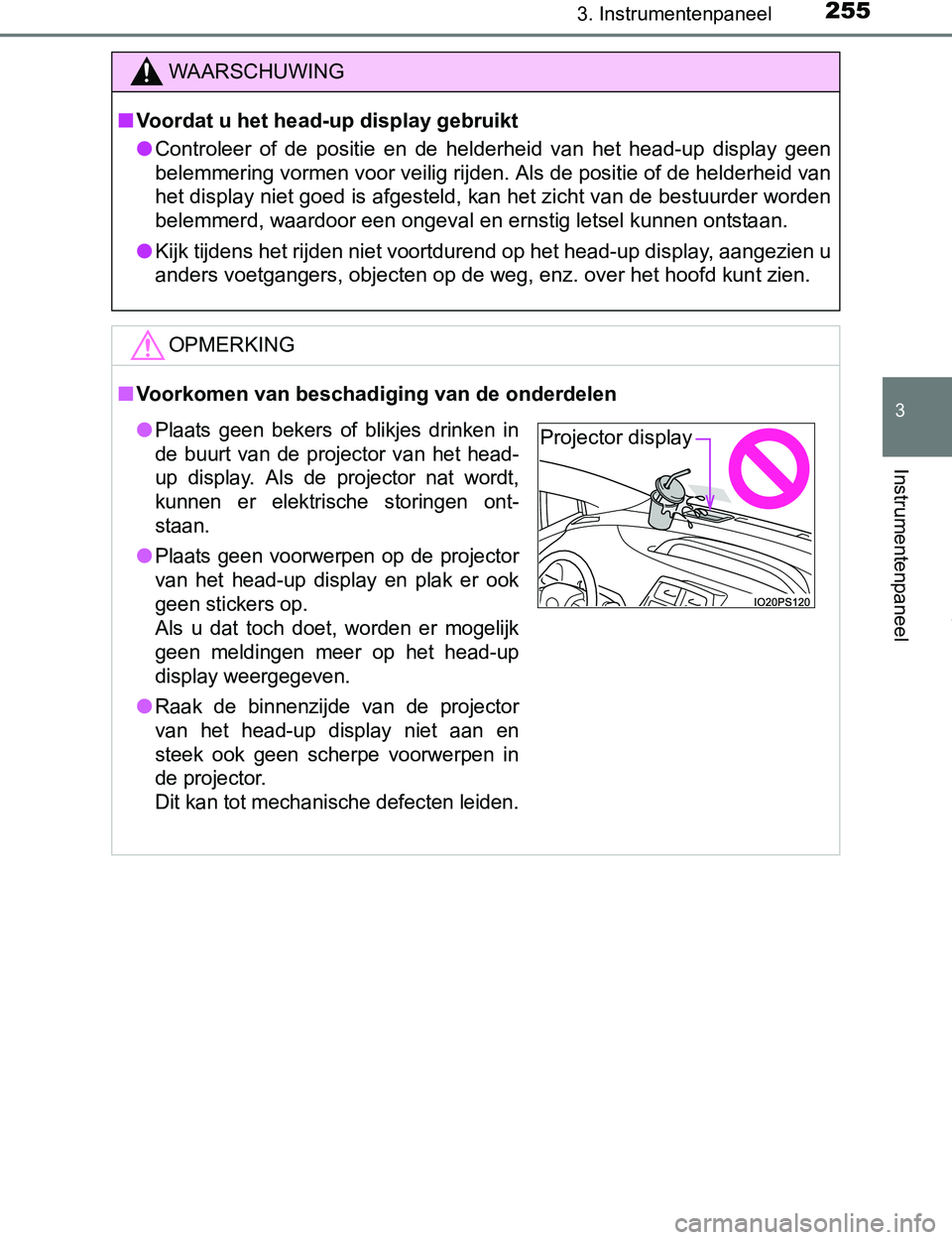

WAARSCHUWING
■Voordat u het head-up display gebruikt
●Controleer of de positie en de helderheid van het head-up display geen
belemmering vormen voor veilig rijden. Als de positie of de helderheid van
het display niet goed is afgesteld, kan het zicht van de bestuurder worden
belemmerd, waardoor een ongeval en ernstig letsel kunnen ontstaan.
●Kijk tijdens het rijden niet voortdurend op het head-up display, aangezien u
anders voetgangers, objecten op de weg, enz. over het hoofd kunt zien.
OPMERKING
■Voorkomen van beschadiging van de onderdelen
●Plaats geen bekers of blikjes drinken in
de buurt van de projector van het head-
up display. Als de projector nat wordt,
kunnen er elektrische storingen ont-
staan.
●Plaats geen voorwerpen op de projector
van het head-up display en plak er ook
geen stickers op.
Als u dat toch doet, worden er mogelijk
geen meldingen meer op het head-up
display weergegeven.
●Raak de binnenzijde van de projector
van het head-up display niet aan en
steek ook geen scherpe voorwerpen in
de projector.
Dit kan tot mechanische defecten leiden.
Projector display
PRIUS PHV_OM_OM47A89E_(EE).book Page 255 Wednesday, December 14, 2016 1:05 PM

2563. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
Energiemonitor/verbruiksscherm
◆Multi-informatiedisplay
→Blz. 215
◆Scherm audiosysteem
Geeft het scherm “Energy monitor” (energiemonitor), “Trip informa-
tion” (reisinformatie) of “Past record” (historische gegevens) weer.
Druk op de toets .
Selecteer “Energy monitor” (energiemonitor), “Trip information”
(reisinformatie) of “Past record” (historische gegevens).
U kunt de status van de auto zien op het multi-informatiedisplay
en op het scherm van het audiosysteem.
1
2
PRIUS PHV_OM_OM47A89E_(EE).book Page 256 Wednesday, December 14, 2016 1:05 PM

2573. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)■
Overzicht van functies
De energiemonitor kan worden gebruikt om de rijstatus van de
auto, de bedrijfsstatus van het hybridesysteem en de energierege-
neratiestatus te controleren.
■Energiestroom en weergavedetails
Als er energie stroomt, verschijnt er een pijl en beweegt er een helder
lichtpunt om de richting van de energiestroom te laten zien. Als er
geen energie stroomt, wordt het heldere lichtpunt niet weergegeven.
Uitlezen van de energiemonitor
Scherm audiosysteem
Wanneer de auto wordt aange-
dreven door de elektromotor
(tractiemotor)
Wanneer de auto wordt aange-
dreven door de benzinemotor
en de elektromotor (tractiemo-
tor)
Wanneer de auto wordt aange-
dreven door de benzinemotor
PRIUS PHV_OM_OM47A89E_(EE).book Page 257 Wednesday, December 14, 2016 1:05 PM

2583. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
De volgende afbeeldingen zijn slechts voorbeelden en kunnen licht
afwijken van de werkelijke situaties.
Wanneer het batterijpakket
(tractiebatterij) wordt opgeladen
Wanneer er geen energieover-
dracht plaatsvindt
Status batterijpakket
(tractiebatterij)
LaagVo l
Scherm audiosysteem
PRIUS PHV_OM_OM47A89E_(EE).book Page 258 Wednesday, December 14, 2016 1:05 PM

2593. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
De actuele resterende hoeveelheid elektrische energie in het batte-
rijpakket (tractiebatterij) wordt weergegeven op het energiemonitor-
scherm.
Het systeem schakelt automatisch naar de HV-modus als de noodza-
kelijke hoeveelheid elektrische energie in het batterijpakket onvol-
doende is voor elektrisch rijden in de EV-modus.
Het batterijpakket (tractiebatte-
rij) voor de EV-modus is volledig
geladen
Er is een resterende hoeveel-
heid energie in het batterijpak-
ket (tractiebatterij).
De resterende hoeveelheid
energie in het batterijpakket
(tractiebatterij) is niet vol-
doende voor de EV-modus
Het batterijpakket (tractiebatte-
rij) voor de HV-modus is volledig
geladen
Als de hoeveelheid energie van het
batterijpakket (tractiebatterij) onvol-
doende is voor de EV-modus, wordt
de hoeveelheid energie voor de HV-
modus weergegeven.
De hoeveelheid energie in het batterijpakket (tractiebatterij) is te laag
De afbeelding is slechts een voorbeeld en kan afwijken van de werkelijke
situatie.
Weergave resterende hoeveelheid energie batterijpakket
(tractiebatterij)
1
2
3
4
5
PRIUS PHV_OM_OM47A89E_(EE).book Page 259 Wednesday, December 14, 2016 1:05 PM

2603. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
De globale afstand die kan wor-
den afgelegd als alleen de elek-
tromotor (tractiemotor) wordt
gebruikt.
• Alleen de EV-modus wordt weer-
gegeven.
• Als de airconditioning aan is, kan
de weergegeven waarde afwij-
ken van die op de hybridesys-
teemindicator. (→Blz. 226)
• De afbeelding is slechts een voor-
beeld en kan afwijken van de
werkelijke situatie.
■
Reisinformatie
Gemiddelde rijsnelheid
Actieradius
Vorig brandstofverbruik per
minuut
Actueel brandstofverbruik
De reisinformatie resetten
Verstreken tijd
De geregenereerde energie gedurende de laatste 15 minuten
Eén symbool staat voor 30 Wh.
Er worden maximaal 5 symbolen getoond.
Scherm “Energiemonitor” weergeven
Scherm “Historische gegevens” weergeven
Het gemiddelde brandstofverbruik gedurende de laatste
15 minuten wordt door middel van kleuren verdeeld in vorige
gemiddelden en gemiddelden sinds de laatste keer dat het con-
tact AAN is gezet. Het weergegeven gemiddelde brandstofver-
bruik is een globale waarde.
De afbeelding is slechts een voorbeeld en kan afwijken van de
werkelijke situatie.
Actieradius elektrisch rijden
Brandstofverbruik
1
2
3
4
5
6
7
8
9
