5316-3. Gebruik van de opbergmogelijkheden
PRIUS PHV_OM_OM47A89E_(EE)
6
Voorzieningen in het interieur
Druk bij het gebruik van de haak
op de onderzijde ervan, zodat
deze omhoog komt.
Aan de andere kant zit ook een
haak.
WAARSCHUWING
Als de afdekplaat is verwijderd, plaats hem dan vóór het rijden terug op zijn
oorspronkelijke plaats. Bij plotseling remmen kan letsel ontstaan doordat
een inzittende wordt geraakt door de afdekplaat of door items die in het
extra opbergvak zijn opgeborgen.
OPMERKING
Plaats geen te zware lading op de afdekplaat om schade aan de afdekplaat
te voorkomen.

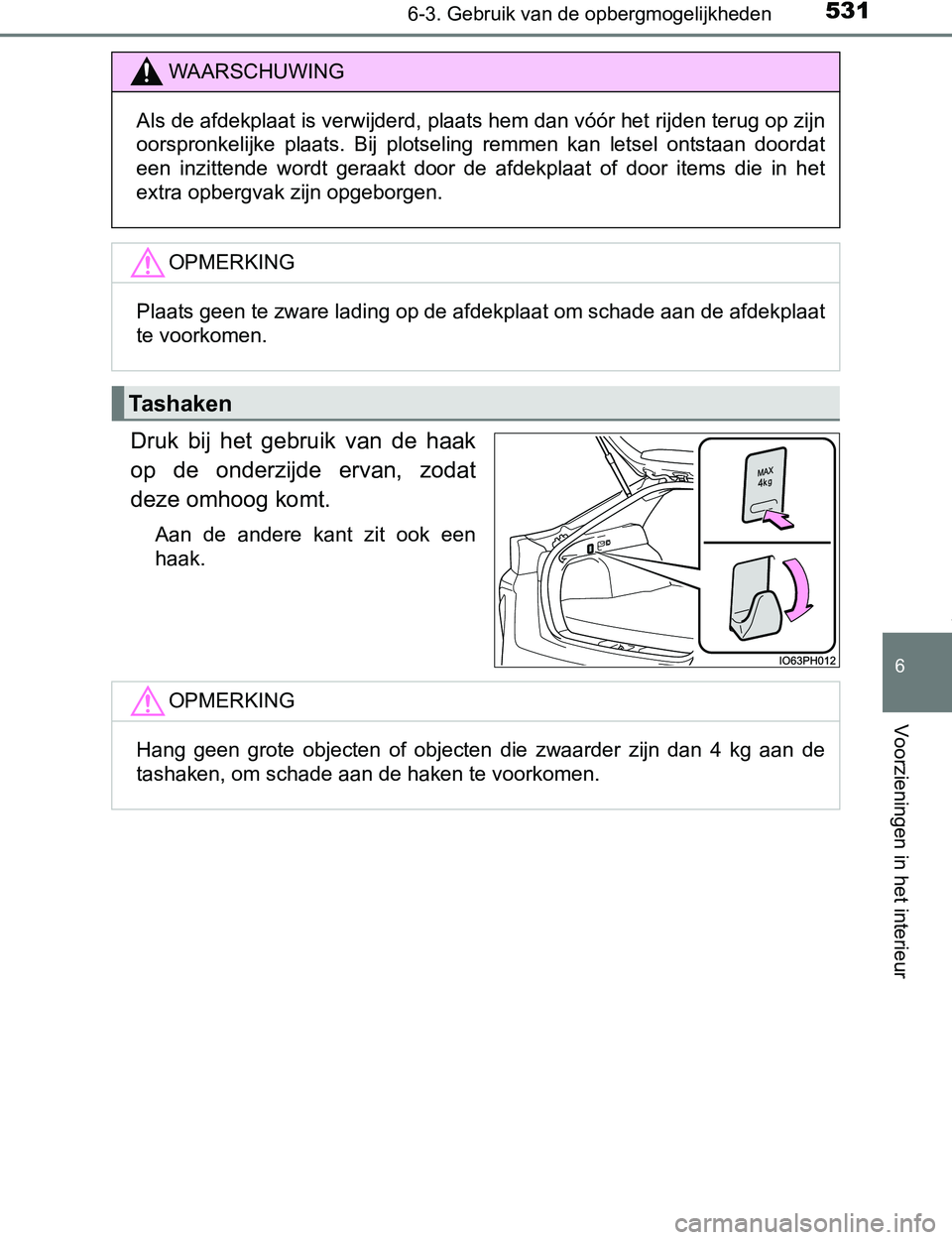

Tashaken
OPMERKING
Hang geen grote objecten of objecten die zwaarder zijn dan 4 kg aan de
tashaken, om schade aan de haken te voorkomen.
PRIUS PHV_OM_OM47A89E_(EE).book Page 531 Wednesday, December 14, 2016 1:05 PM

5326-3. Gebruik van de opbergmogelijkheden
PRIUS PHV_OM_OM47A89E_(EE)
De gevarendriehoek kan worden
opgeborgen.
(De gevarendriehoek zelf behoort
niet tot de standaarduitrusting.)
Afhankelijk van de afmeting en vorm van de gevarendriehoekdoos, enz. kan
deze mogelijk niet worden opgeborgen.
Opbergvak gevarendriehoek
WAARSCHUWING
Zorg ervoor dat de gevarendriehoek, enz. goed wordt opgeborgen. Als de
gevarendriehoek niet goed wordt opgeborgen, kan hij bij hard remmen door
de auto vliegen, wat tot een ongeval kan leiden.
PRIUS PHV_OM_OM47A89E_(EE).book Page 532 Wednesday, December 14, 2016 1:05 PM

5336-3. Gebruik van de opbergmogelijkheden
PRIUS PHV_OM_OM47A89E_(EE)
6
Voorzieningen in het interieur

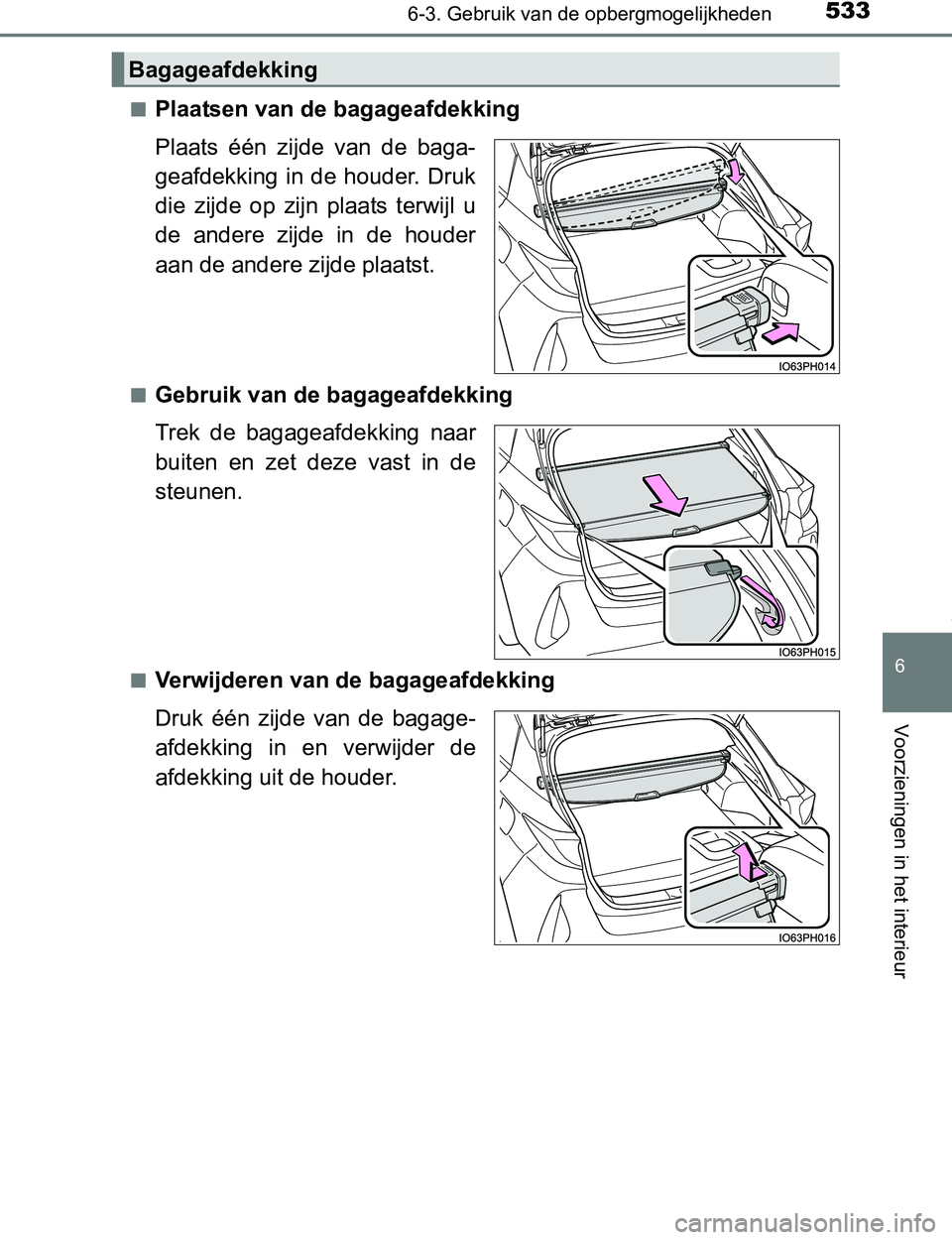

■Plaatsen van de bagageafdekking
Plaats één zijde van de baga-
geafdekking in de houder. Druk
die zijde op zijn plaats terwijl u
de andere zijde in de houder
aan de andere zijde plaatst.
■Gebruik van de bagageafdekking
Trek de bagageafdekking naar
buiten en zet deze vast in de
steunen.
■Verwijderen van de bagageafdekking
Druk één zijde van de bagage-
afdekking in en verwijder de
afdekking uit de houder.
Bagageafdekking
PRIUS PHV_OM_OM47A89E_(EE).book Page 533 Wednesday, December 14, 2016 1:05 PM

5346-3. Gebruik van de opbergmogelijkheden
PRIUS PHV_OM_OM47A89E_(EE)■

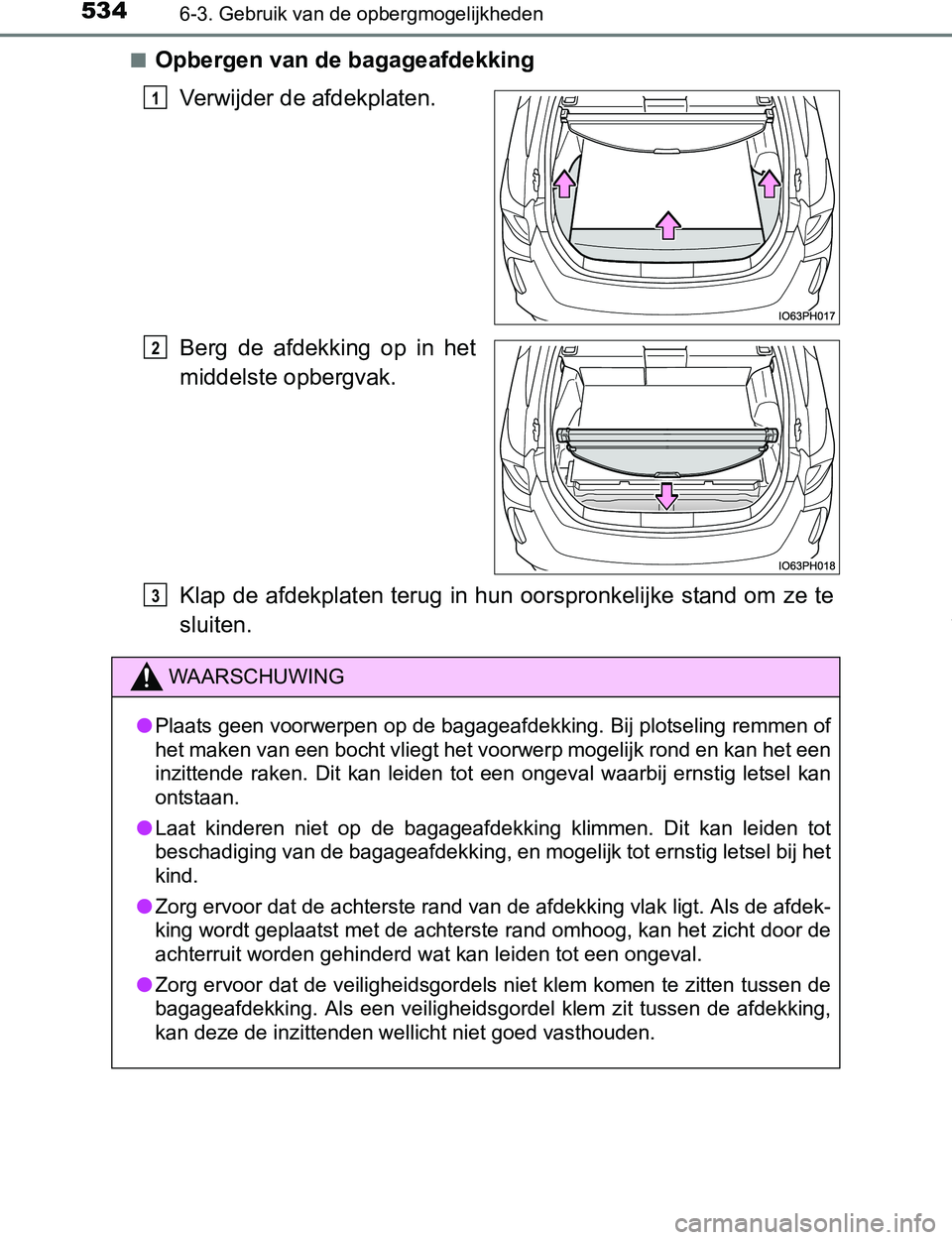

Opbergen van de bagageafdekking
Verwijder de afdekplaten.
Berg de afdekking op in het
middelste opbergvak.
Klap de afdekplaten terug in hun oorspronkelijke stand om ze te
sluiten.
1
2
WAARSCHUWING
●Plaats geen voorwerpen op de bagageafdekking. Bij plotseling remmen of
het maken van een bocht vliegt het voorwerp mogelijk rond en kan het een
inzittende raken. Dit kan leiden tot een ongeval waarbij ernstig letsel kan
ontstaan.
●Laat kinderen niet op de bagageafdekking klimmen. Dit kan leiden tot
beschadiging van de bagageafdekking, en mogelijk tot ernstig letsel bij het
kind.
●Zorg ervoor dat de achterste rand van de afdekking vlak ligt. Als de afdek-
king wordt geplaatst met de achterste rand omhoog, kan het zicht door de
achterruit worden gehinderd wat kan leiden tot een ongeval.
●Zorg ervoor dat de veiligheidsgordels niet klem komen te zitten tussen de
bagageafdekking. Als een veiligheidsgordel klem zit tussen de afdekking,
kan deze de inzittenden wellicht niet goed vasthouden.
3
PRIUS PHV_OM_OM47A89E_(EE).book Page 534 Wednesday, December 14, 2016 1:05 PM

5356-4. Gebruik van de overige voorzieningen in het interieur
PRIUS PHV_OM_OM47A89E_(EE)
6
Voorzieningen in het interieur

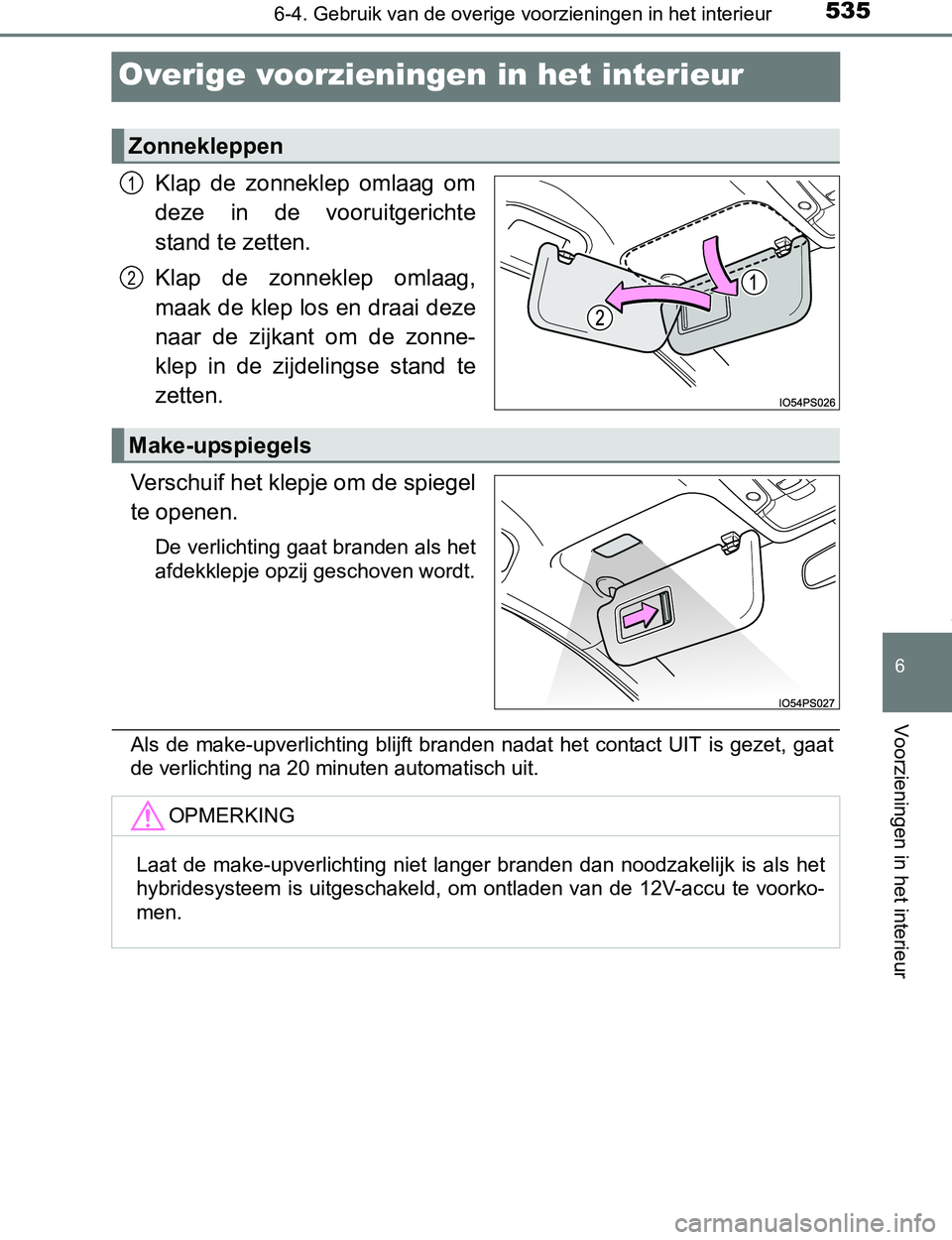

Overige voorzieningen in het interieur
Klap de zonneklep omlaag om
deze in de vooruitgerichte
stand te zetten.
Klap de zonneklep omlaag,
maak de klep los en draai deze
naar de zijkant om de zonne-
klep in de zijdelingse stand te
zetten.
Verschuif het klepje om de spiegel
te openen.
De verlichting gaat branden als het
afdekklepje opzij geschoven wordt.
Als de make-upverlichting blijft branden nadat het contact UIT is gezet, gaat
de verlichting na 20 minuten automatisch uit.
Zonnekleppen
1
2
Make-upspiegels
OPMERKING
Laat de make-upverlichting niet langer branden dan noodzakelijk is als het
hybridesysteem is uitgeschakeld, om ontladen van de 12V-accu te voorko-
men.
PRIUS PHV_OM_OM47A89E_(EE).book Page 535 Wednesday, December 14, 2016 1:05 PM

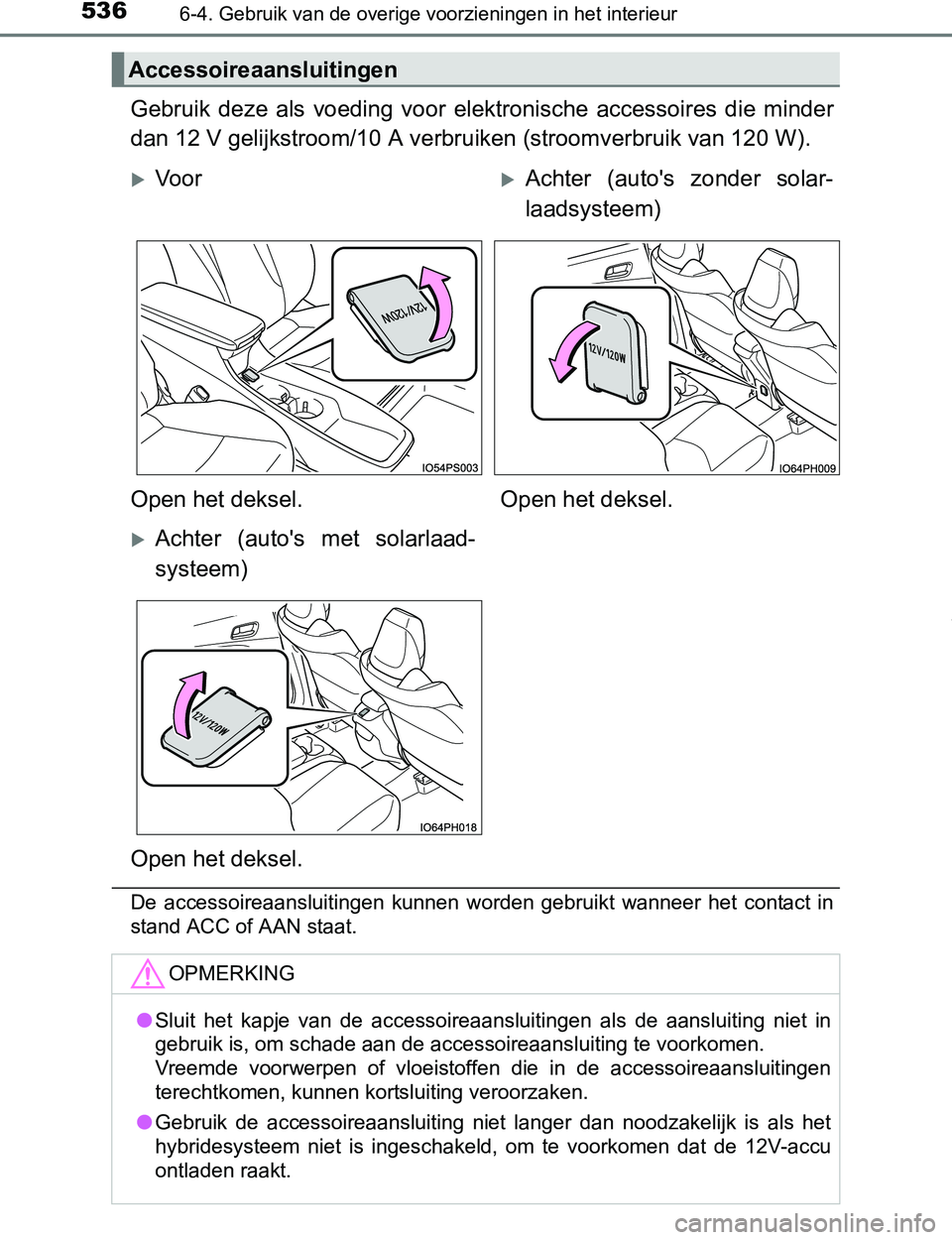

536
PRIUS PHV_OM_OM47A89E_(EE)
6-4. Gebruik van de overige voorzieningen in het interieur
Gebruik deze als voeding voor elektronische accessoires die minder
dan 12 V gelijkstroom/10 A verbruiken (stroomverbruik van 120 W).
De accessoireaansluitingen kunnen worden gebruikt wanneer het contact in
stand ACC of AAN staat.
Accessoireaansluitingen
Vo o rAchter (auto's zonder solar-
laadsysteem)
Open het deksel. Open het deksel.
Achter (auto's met solarlaad-
systeem)
Open het deksel.
OPMERKING
●Sluit het kapje van de accessoireaansluitingen als de aansluiting niet in
gebruik is, om schade aan de accessoireaansluiting te voorkomen.
Vreemde voorwerpen of vloeistoffen die in de accessoireaansluitingen
terechtkomen, kunnen kortsluiting veroorzaken.
●Gebruik de accessoireaansluiting niet langer dan noodzakelijk is als het
hybridesysteem niet is ingeschakeld, om te voorkomen dat de 12V-accu
ontladen raakt.
PRIUS PHV_OM_OM47A89E_(EE).book Page 536 Wednesday, December 14, 2016 1:05 PM

5376-4. Gebruik van de overige voorzieningen in het interieur
PRIUS PHV_OM_OM47A89E_(EE)
6
Voorzieningen in het interieur

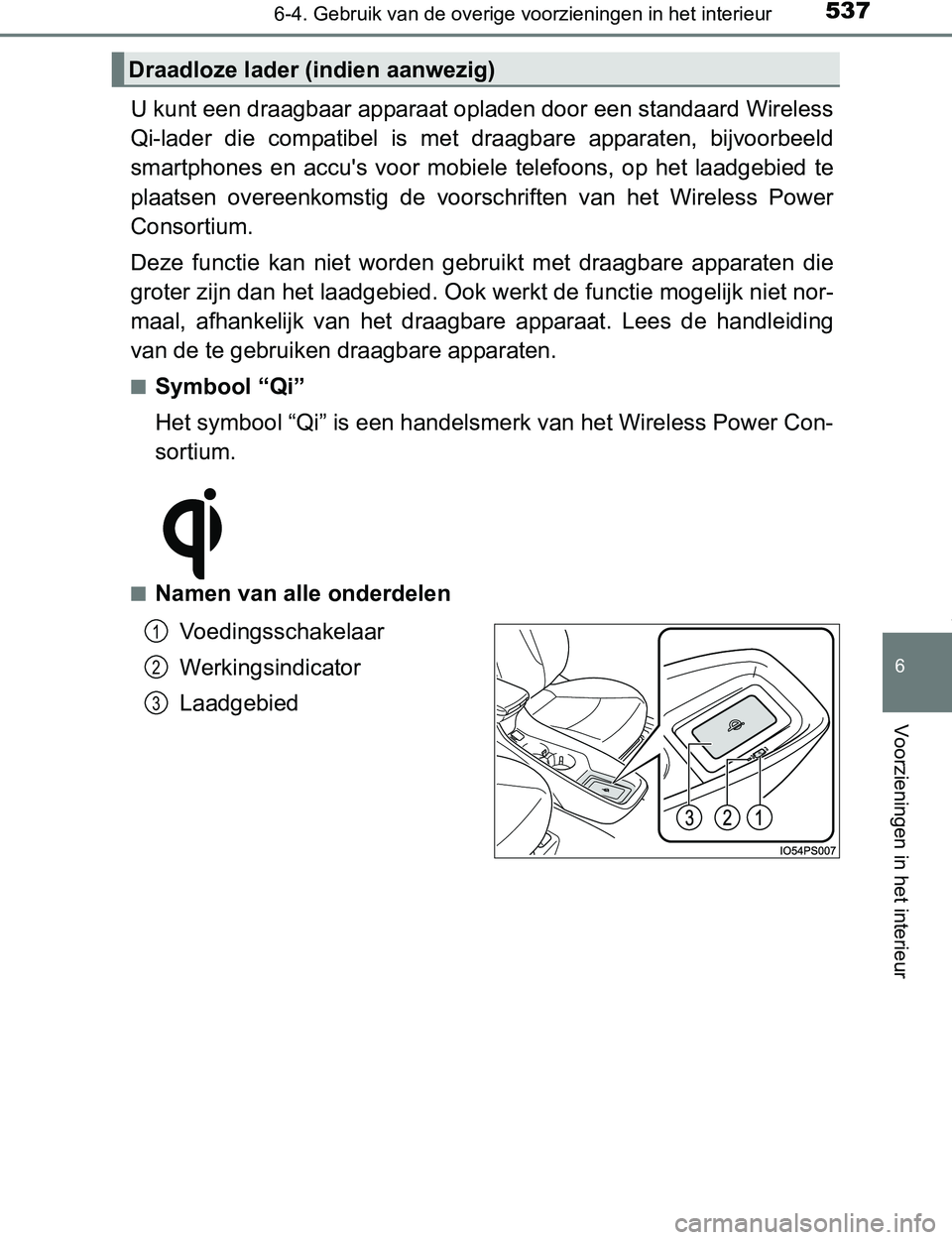

U kunt een draagbaar apparaat opladen door een standaard Wireless
Qi-lader die compatibel is met draagbare apparaten, bijvoorbeeld
smartphones en accu's voor mobiele telefoons, op het laadgebied te
plaatsen overeenkomstig de voorschriften van het Wireless Power
Consortium.
Deze functie kan niet worden gebruikt met draagbare apparaten die
groter zijn dan het laadgebied. Ook werkt de functie mogelijk niet nor-
maal, afhankelijk van het draagbare apparaat. Lees de handleiding
van de te gebruiken draagbare apparaten.
■Symbool “Qi”
Het symbool “Qi” is een handelsmerk van het Wireless Power Con-
sortium.
■Namen van alle onderdelen
Voedingsschakelaar
Werkingsindicator
Laadgebied
Draadloze lader (indien aanwezig)
1
2
3
PRIUS PHV_OM_OM47A89E_(EE).book Page 537 Wednesday, December 14, 2016 1:05 PM

538
PRIUS PHV_OM_OM47A89E_(EE)
6-4. Gebruik van de overige voorzieningen in het interieur

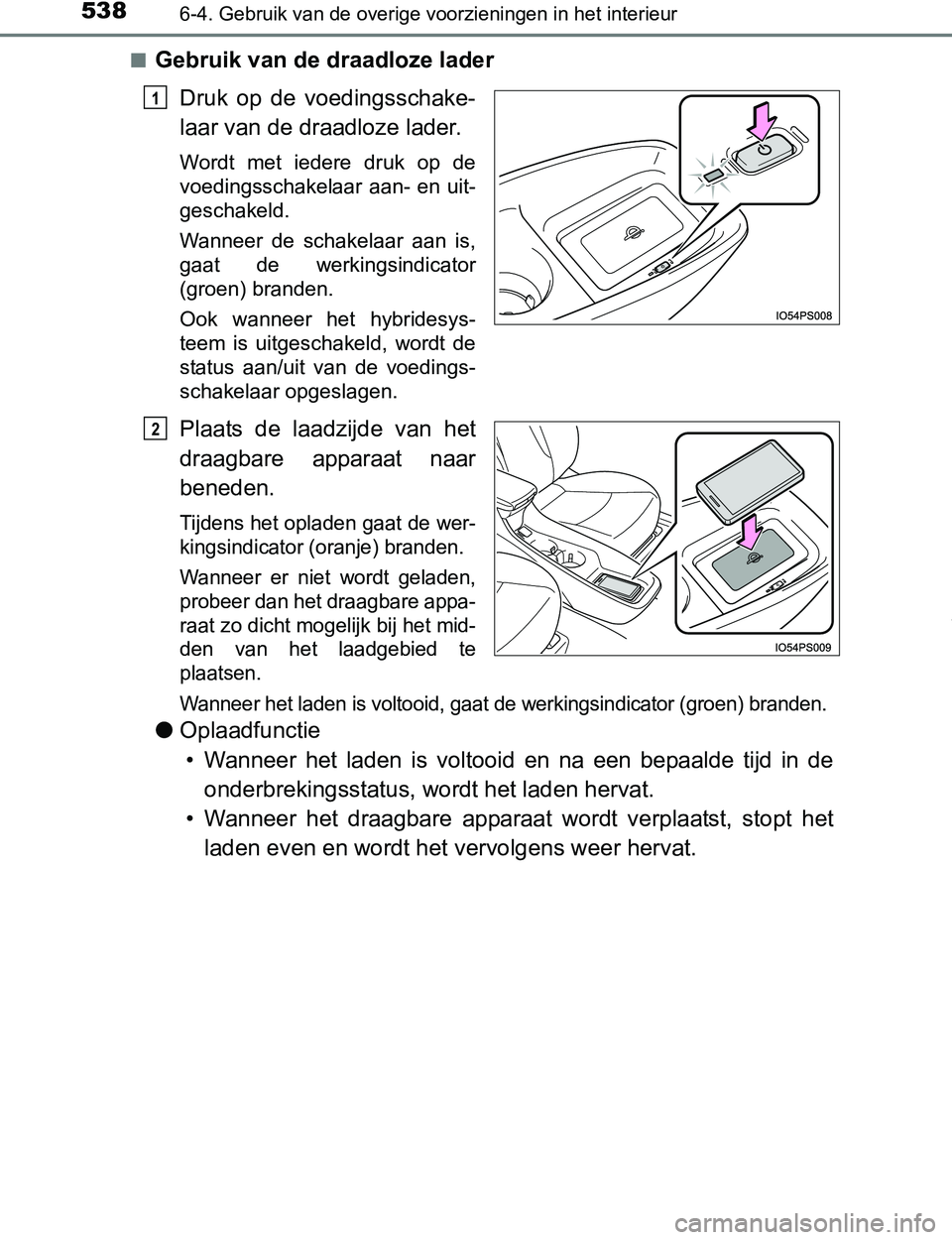

■Gebruik van de draadloze lader
Druk op de voedingsschake-
laar van de draadloze lader.
Wordt met iedere druk op de
voedingsschakelaar aan- en uit-
geschakeld.
Wanneer de schakelaar aan is,
gaat de werkingsindicator
(groen) branden.
Ook wanneer het hybridesys-
teem is uitgeschakeld, wordt de
status aan/uit van de voedings-
schakelaar opgeslagen.
Plaats de laadzijde van het
draagbare apparaat naar
beneden.
Tijdens het opladen gaat de wer-
kingsindicator (oranje) branden.
Wanneer er niet wordt geladen,
probeer dan het draagbare appa-
raat zo dicht mogelijk bij het mid-
den van het laadgebied te
plaatsen.
Wanneer het laden is voltooid, gaat de werkingsindicator (groen) branden.
●Oplaadfunctie
• Wanneer het laden is voltooid en na een bepaalde tijd in de
onderbrekingsstatus, wordt het laden hervat.
• Wanneer het draagbare apparaat wordt verplaatst, stopt het
laden even en wordt het vervolgens weer hervat.
1
2
PRIUS PHV_OM_OM47A89E_(EE).book Page 538 Wednesday, December 14, 2016 1:05 PM

5396-4. Gebruik van de overige voorzieningen in het interieur
PRIUS PHV_OM_OM47A89E_(EE)
6
Voorzieningen in het interieur

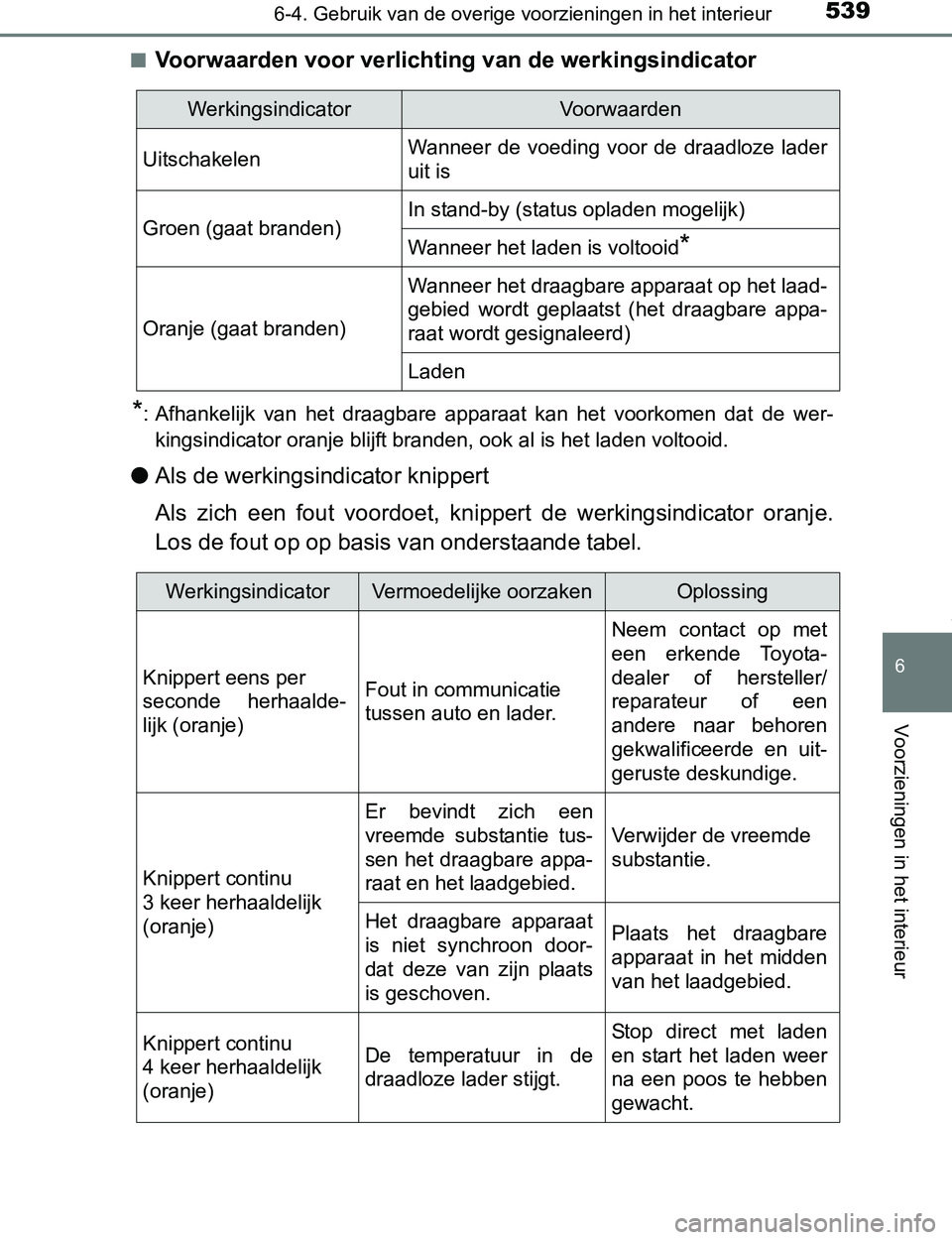

■Voorwaarden voor verlichting van de werkingsindicator
*: Afhankelijk van het draagbare apparaat kan het voorkomen dat de wer-
kingsindicator oranje blijft branden, ook al is het laden voltooid.
●Als de werkingsindicator knippert
Als zich een fout voordoet, knippert de werkingsindicator oranje.
Los de fout op op basis van onderstaande tabel.
WerkingsindicatorVoorwaarden
UitschakelenWanneer de voeding voor de draadloze lader
uit is
Groen (gaat branden)In stand-by (status opladen mogelijk)
Wanneer het laden is voltooid*
Oranje (gaat branden)
Wanneer het draagbare apparaat op het laad-
gebied wordt geplaatst (het draagbare appa-
raat wordt gesignaleerd)
Laden
WerkingsindicatorVermoedelijke oorzakenOplossing
Knippert eens per
seconde herhaalde-
lijk (oranje)Fout in communicatie
tussen auto en lader.
Neem contact op met
een erkende Toyota-
dealer of hersteller/
reparateur of een
andere naar behoren
gekwalificeerde en uit-
geruste deskundige.
Knippert continu
3 keer herhaaldelijk
(oranje)
Er bevindt zich een
vreemde substantie tus-
sen het draagbare appa-
raat en het laadgebied.
Verwijder de vreemde
substantie.
Het draagbare apparaat
is niet synchroon door-
dat deze van zijn plaats
is geschoven.Plaats het draagbare
apparaat in het midden
van het laadgebied.
Knippert continu
4 keer herhaaldelijk
(oranje)De temperatuur in de
draadloze lader stijgt.
Stop direct met laden
en start het laden weer
na een poos te hebben
gewacht.
PRIUS PHV_OM_OM47A89E_(EE).book Page 539 Wednesday, December 14, 2016 1:05 PM

540
PRIUS PHV_OM_OM47A89E_(EE)
6-4. Gebruik van de overige voorzieningen in het interieur

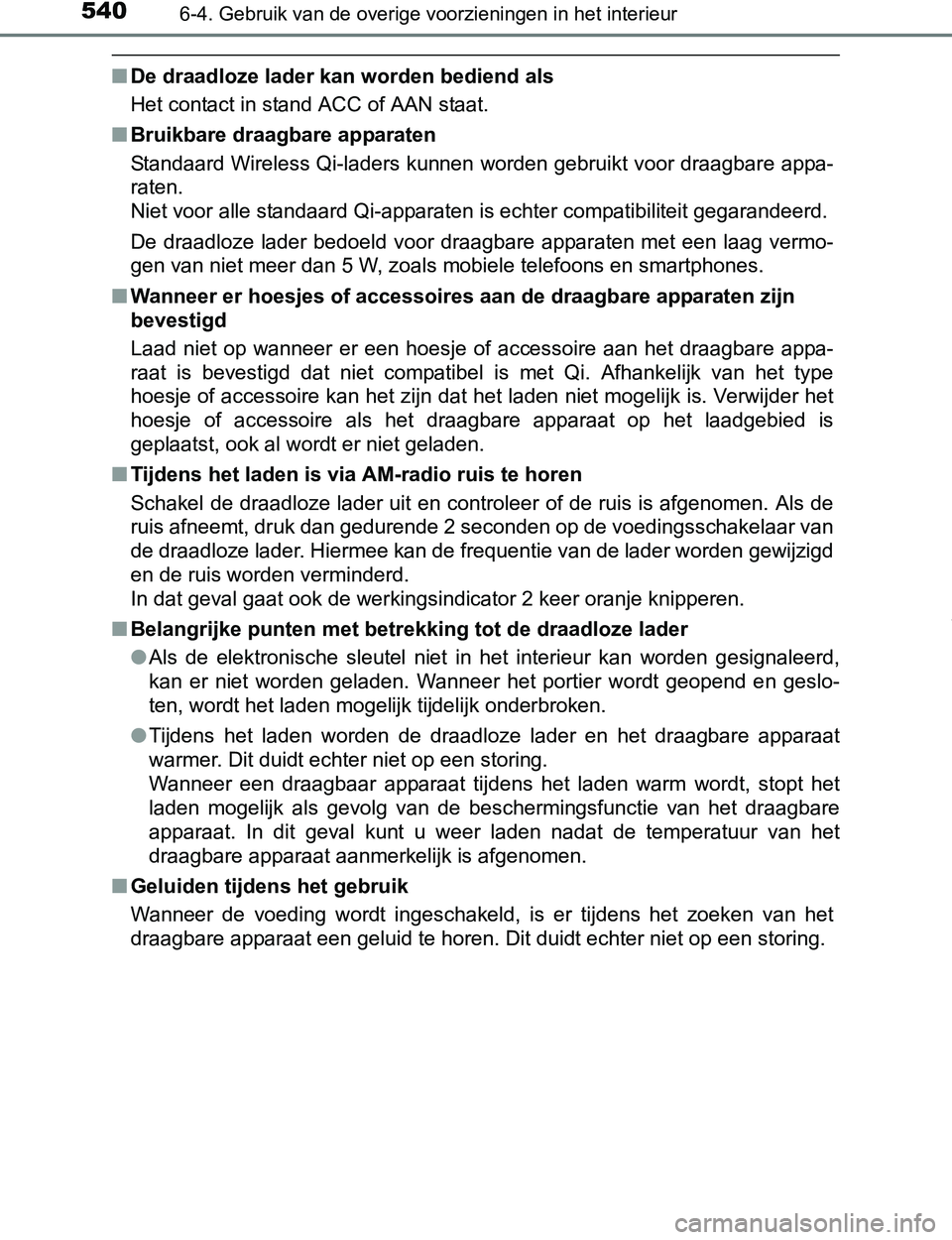

■De draadloze lader kan worden bediend als
Het contact in stand ACC of AAN staat.
■Bruikbare draagbare apparaten
Standaard Wireless Qi-laders kunnen worden gebruikt voor draagbare appa-
raten.
Niet voor alle standaard Qi-apparaten is echter compatibiliteit gegarandeerd.
De draadloze lader bedoeld voor draagbare apparaten met een laag vermo-
gen van niet meer dan 5 W, zoals mobiele telefoons en smartphones.
■Wanneer er hoesjes of accessoires aan de draagbare apparaten zijn
bevestigd
Laad niet op wanneer er een hoesje of accessoire aan het draagbare appa-
raat is bevestigd dat niet compatibel is met Qi. Afhankelijk van het type
hoesje of accessoire kan het zijn dat het laden niet mogelijk is. Verwijder het
hoesje of accessoire als het draagbare apparaat op het laadgebied is
geplaatst, ook al wordt er niet geladen.
■Tijdens het laden is via AM-radio ruis te horen
Schakel de draadloze lader uit en controleer of de ruis is afgenomen. Als de
ruis afneemt, druk dan gedurende 2 seconden op de voedingsschakelaar van
de draadloze lader. Hiermee kan de frequentie van de lader worden gewijzigd
en de ruis worden verminderd.
In dat geval gaat ook de werkingsindicator 2 keer oranje knipperen.
■Belangrijke punten met betrekking tot de draadloze lader
●Als de elektronische sleutel niet in het interieur kan worden gesignaleerd,
kan er niet worden geladen. Wanneer het portier wordt geopend en geslo-
ten, wordt het laden mogelijk tijdelijk onderbroken.
●Tijdens het laden worden de draadloze lader en het draagbare apparaat
warmer. Dit duidt echter niet op een storing.
Wanneer een draagbaar apparaat tijdens het laden warm wordt, stopt het
laden mogelijk als gevolg van de beschermingsfunctie van het draagbare
apparaat. In dit geval kunt u weer laden nadat de temperatuur van het
draagbare apparaat aanmerkelijk is afgenomen.
■Geluiden tijdens het gebruik
Wanneer de voeding wordt ingeschakeld, is er tijdens het zoeken van het
draagbare apparaat een geluid te horen. Dit duidt echter niet op een storing.
PRIUS PHV_OM_OM47A89E_(EE).book Page 540 Wednesday, December 14, 2016 1:05 PM
