5617-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging

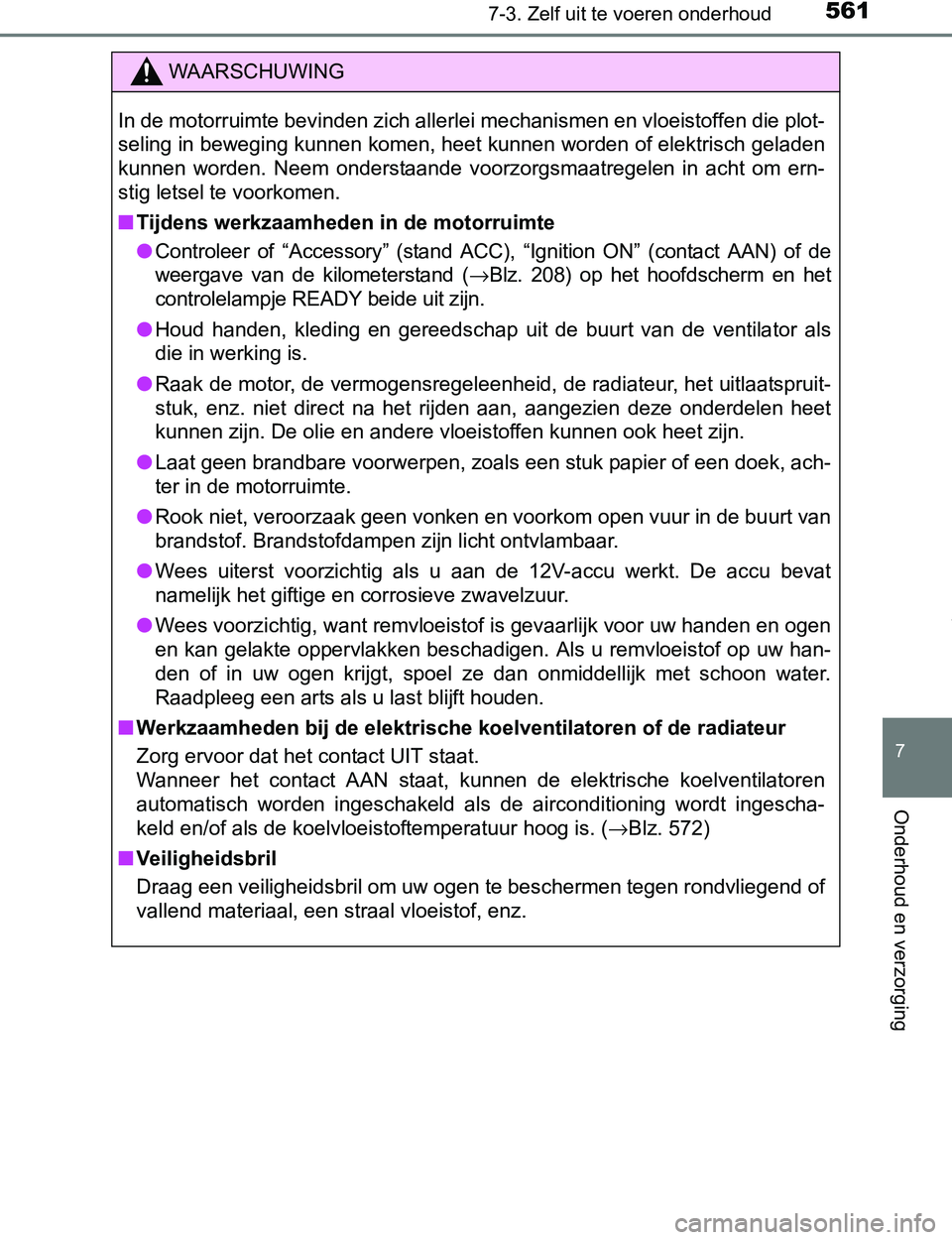

WAARSCHUWING
In de motorruimte bevinden zich allerlei mechanismen en vloeistoffen die plot-
seling in beweging kunnen komen, heet kunnen worden of elektrisch geladen
kunnen worden. Neem onderstaande voorzorgsmaatregelen in acht om ern-
stig letsel te voorkomen.
■Tijdens werkzaamheden in de motorruimte
●Controleer of “Accessory” (stand ACC), “Ignition ON” (contact AAN) of de
weergave van de kilometerstand (→Blz. 208) op het hoofdscherm en het
controlelampje READY beide uit zijn.
●Houd handen, kleding en gereedschap uit de buurt van de ventilator als
die in werking is.
●Raak de motor, de vermogensregeleenheid, de radiateur, het uitlaatspruit-
stuk, enz. niet direct na het rijden aan, aangezien deze onderdelen heet
kunnen zijn. De olie en andere vloeistoffen kunnen ook heet zijn.
●Laat geen brandbare voorwerpen, zoals een stuk papier of een doek, ach-
ter in de motorruimte.
●Rook niet, veroorzaak geen vonken en voorkom open vuur in de buurt van
brandstof. Brandstofdampen zijn licht ontvlambaar.
●Wees uiterst voorzichtig als u aan de 12V-accu werkt. De accu bevat
namelijk het giftige en corrosieve zwavelzuur.
●Wees voorzichtig, want remvloeistof is gevaarlijk voor uw handen en ogen
en kan gelakte oppervlakken beschadigen. Als u remvloeistof op uw han-
den of in uw ogen krijgt, spoel ze dan onmiddellijk met schoon water.
Raadpleeg een arts als u last blijft houden.
■Werkzaamheden bij de elektrische koelventilatoren of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kunnen de elektrische koelventilatoren
automatisch worden ingeschakeld als de airconditioning wordt ingescha-
keld en/of als de koelvloeistoftemperatuur hoog is. (→Blz. 572)
■Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof, enz.
PRIUS PHV_OM_OM47A89E_(EE).book Page 561 Wednesday, December 14, 2016 1:05 PM

5627-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)

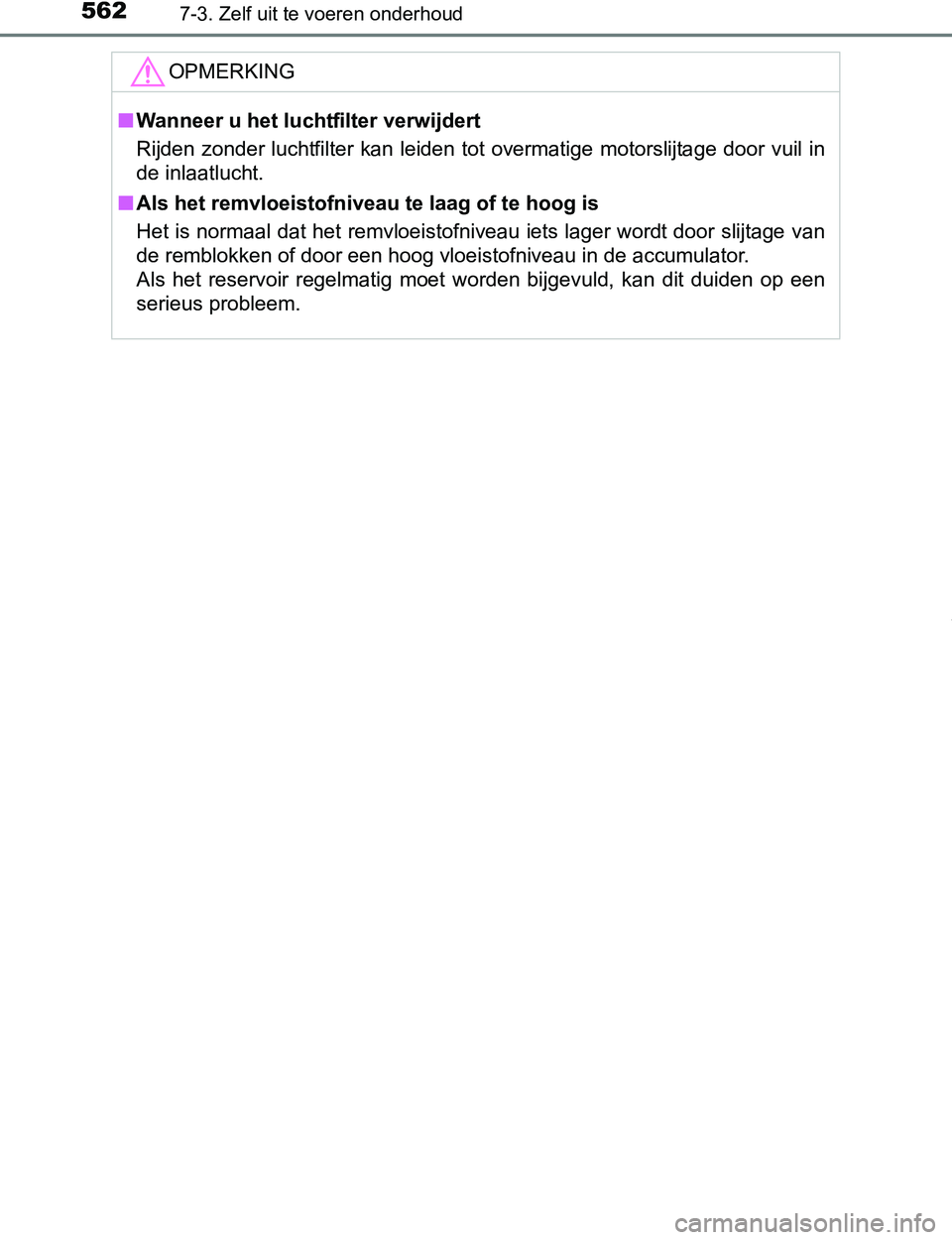

OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijtage door vuil in
de inlaatlucht.
■Als het remvloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van
<0047004800030055004800500045004f0052004e004e004800510003005200490003004700520052005500030048004800510003004b00520052004a00030059004f00520048004c00560057005200490051004c00590048004400580003004c0051000300
4700480003004400460046005800500058004f004400570052[r.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een
serieus probleem.
PRIUS PHV_OM_OM47A89E_(EE).book Page 562 Wednesday, December 14, 2016 1:05 PM

5637-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging

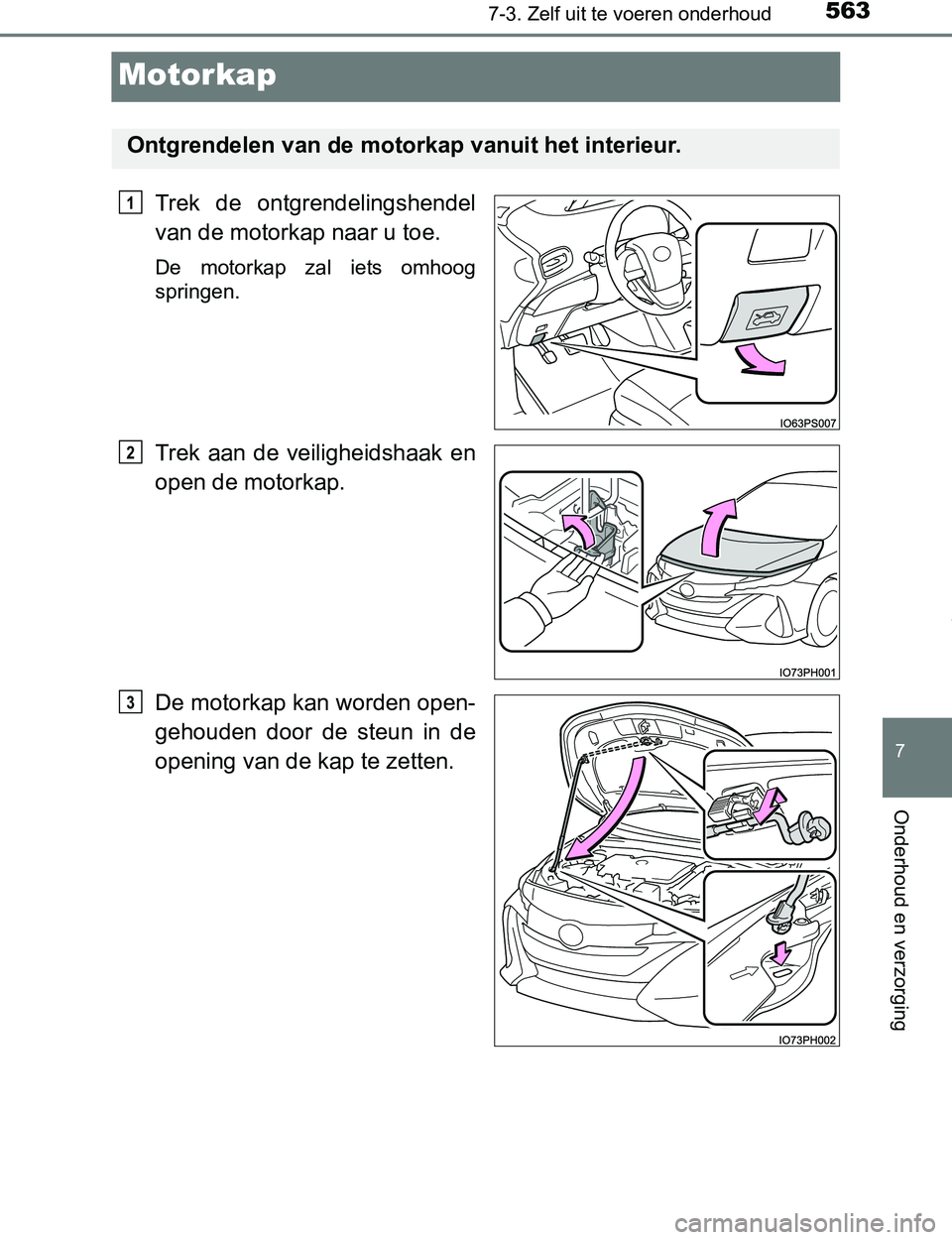

Motorkap
Trek de ontgrendelingshendel
van de motorkap naar u toe.
De motorkap zal iets omhoog
springen.
Trek aan de veiligheidshaak en
open de motorkap.
De motorkap kan worden open-
gehouden door de steun in de
opening van de kap te zetten.
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
PRIUS PHV_OM_OM47A89E_(EE).book Page 563 Wednesday, December 14, 2016 1:05 PM

5647-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)

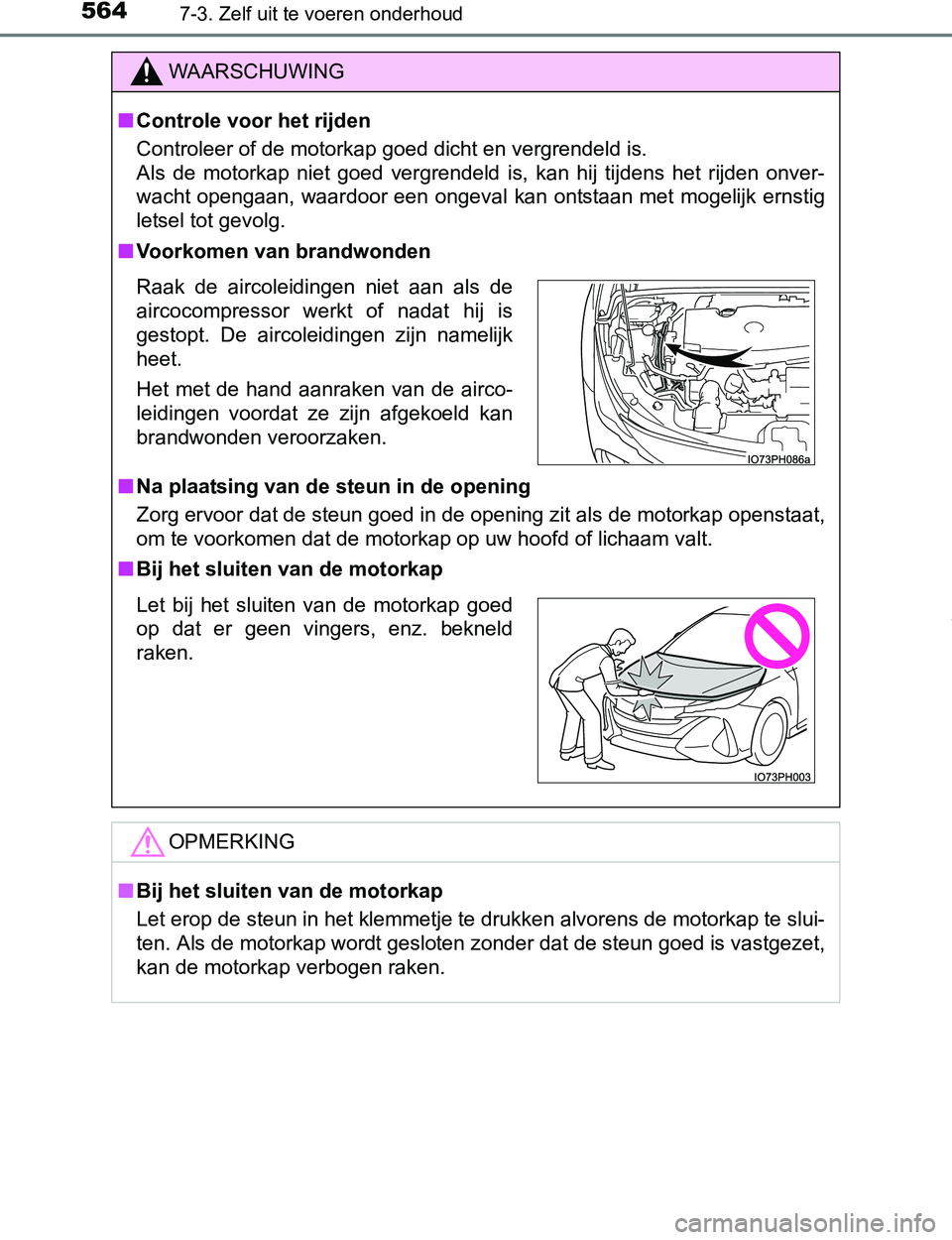

WAARSCHUWING
■Controle voor het rijden
<002600520051005700550052004f004800480055000300520049000300470048000300500052005700520055004e004400530003004a00520048004700030047004c0046004b00570003004800510003005900480055004a00550048005100470048004f00
470003004c005600110003[
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■Voorkomen van brandwonden
■Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op uw hoofd of lichaam valt.
■Bij het sluiten van de motorkap
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te slui-
ten. Als de motorkap wordt gesloten zonder dat de steun goed is vastgezet,
kan de motorkap verbogen raken.
Raak de aircoleidingen niet aan als de
aircocompressor werkt of nadat hij is
gestopt. De aircoleidingen zijn namelijk
heet.
Het met de hand aanraken van de airco-
leidingen voordat ze zijn afgekoeld kan
brandwonden veroorzaken.
Let bij het sluiten van de motorkap goed
op dat er geen vingers, enz. bekneld
raken.
PRIUS PHV_OM_OM47A89E_(EE).book Page 564 Wednesday, December 14, 2016 1:05 PM

5657-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging

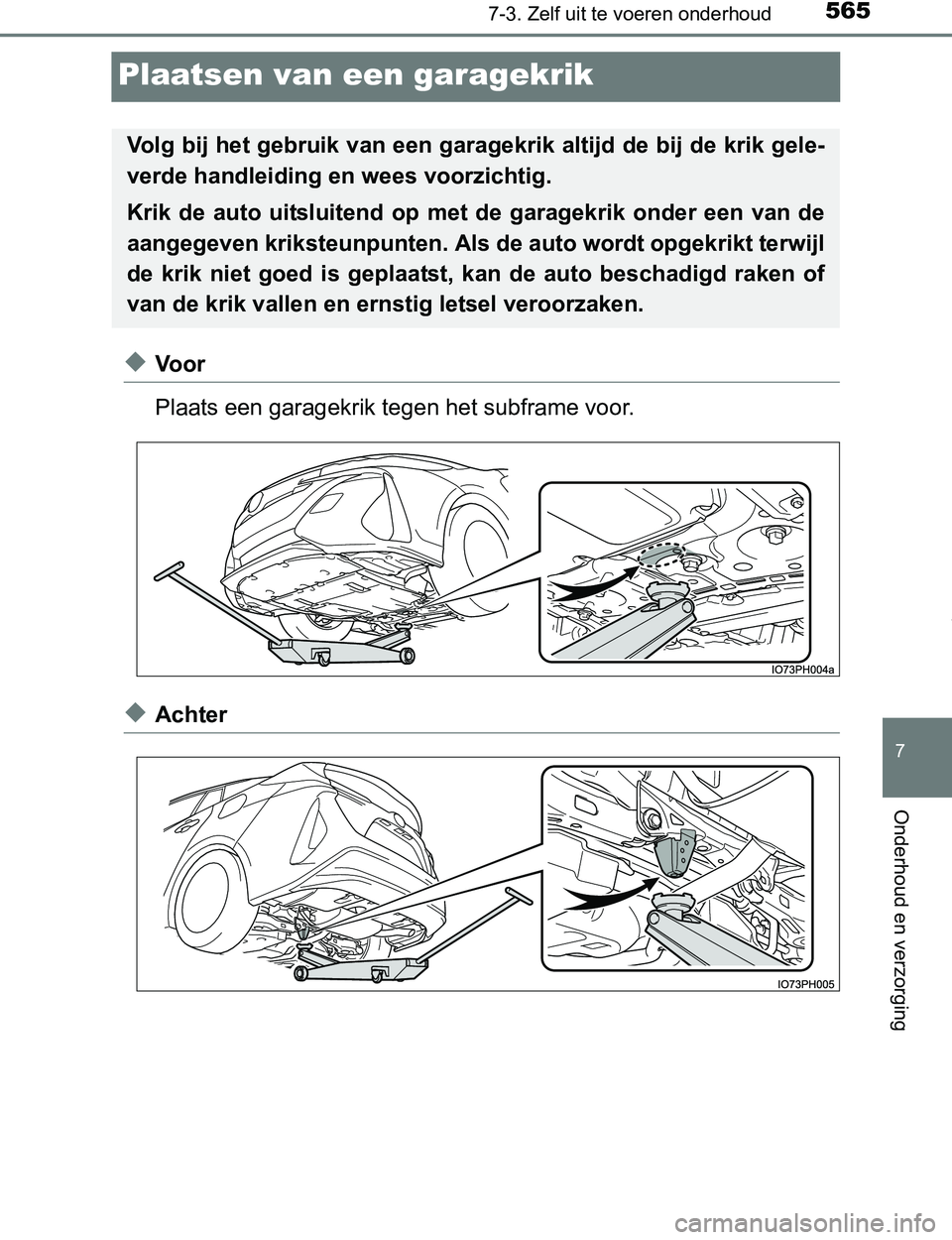

Plaatsen van een garagekrik
◆Voor
Plaats een garagekrik tegen het subframe voor.
◆Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan de auto beschadigd raken of
van de krik vallen en ernstig letsel veroorzaken.
PRIUS PHV_OM_OM47A89E_(EE).book Page 565 Wednesday, December 14, 2016 1:05 PM

5667-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)

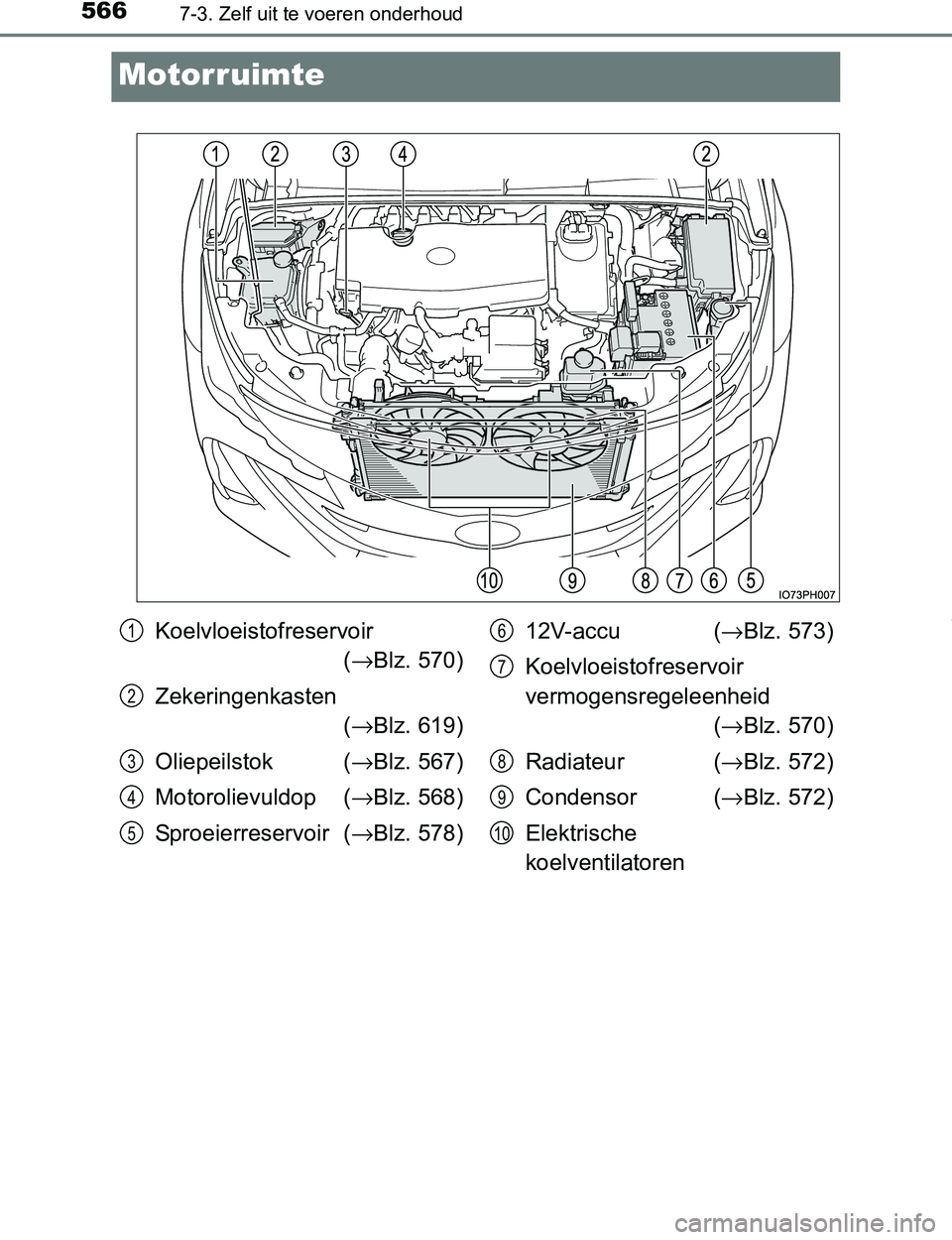

Motorruimte
Koelvloeistofreservoir
(→Blz. 570)
Zekeringenkasten
(→Blz. 619)
Oliepeilstok (→Blz. 567)
Motorolievuldop (→Blz. 568)
Sproeierreservoir (→Blz. 578)12V-accu (→Blz. 573)
Koelvloeistofreservoir
vermogensregeleenheid
(→Blz. 570)
Radiateur (→Blz. 572)
Condensor (→Blz. 572)
Elektrische
koelventilatoren1
2
3
4
5
6
7
8
9
10
PRIUS PHV_OM_OM47A89E_(EE).book Page 566 Wednesday, December 14, 2016 1:05 PM

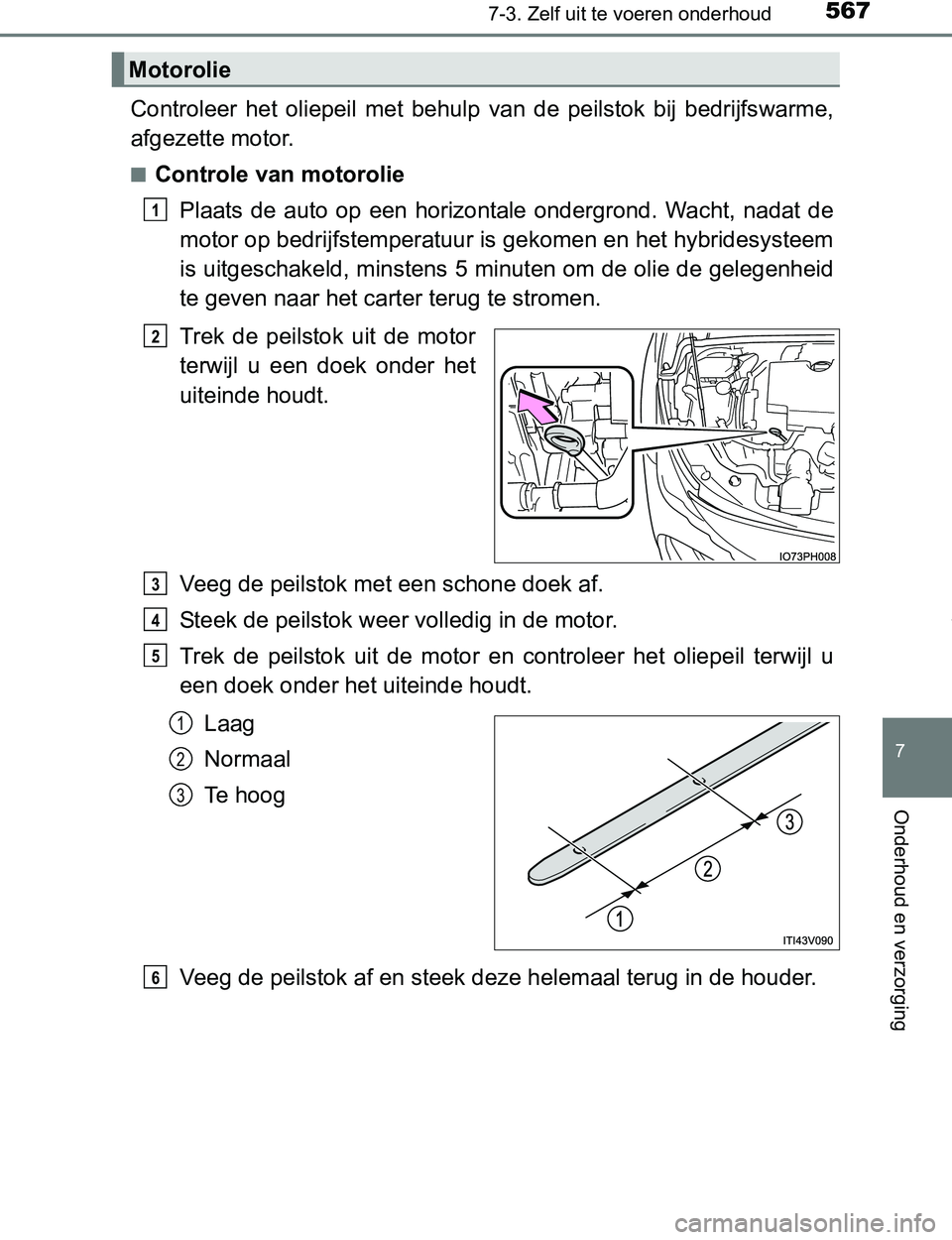

5677-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging
Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motorolie
Plaats de auto op een horizontale ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is gekomen en het hybridesysteem
is uitgeschakeld, minstens 5 minuten om de olie de gelegenheid
te geven naar het carter terug te stromen.
Trek de peilstok uit de motor
terwijl u een doek onder het
uiteinde houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok weer volledig in de motor.
Trek de peilstok uit de motor en controleer het oliepeil terwijl u
een doek onder het uiteinde houdt.
Laag
Normaal
Te hoog
Veeg de peilstok af en steek deze helemaal terug in de houder.
Motorolie
1
2
3
4
5
1
2
3
6
PRIUS PHV_OM_OM47A89E_(EE).book Page 567 Wednesday, December 14, 2016 1:05 PM

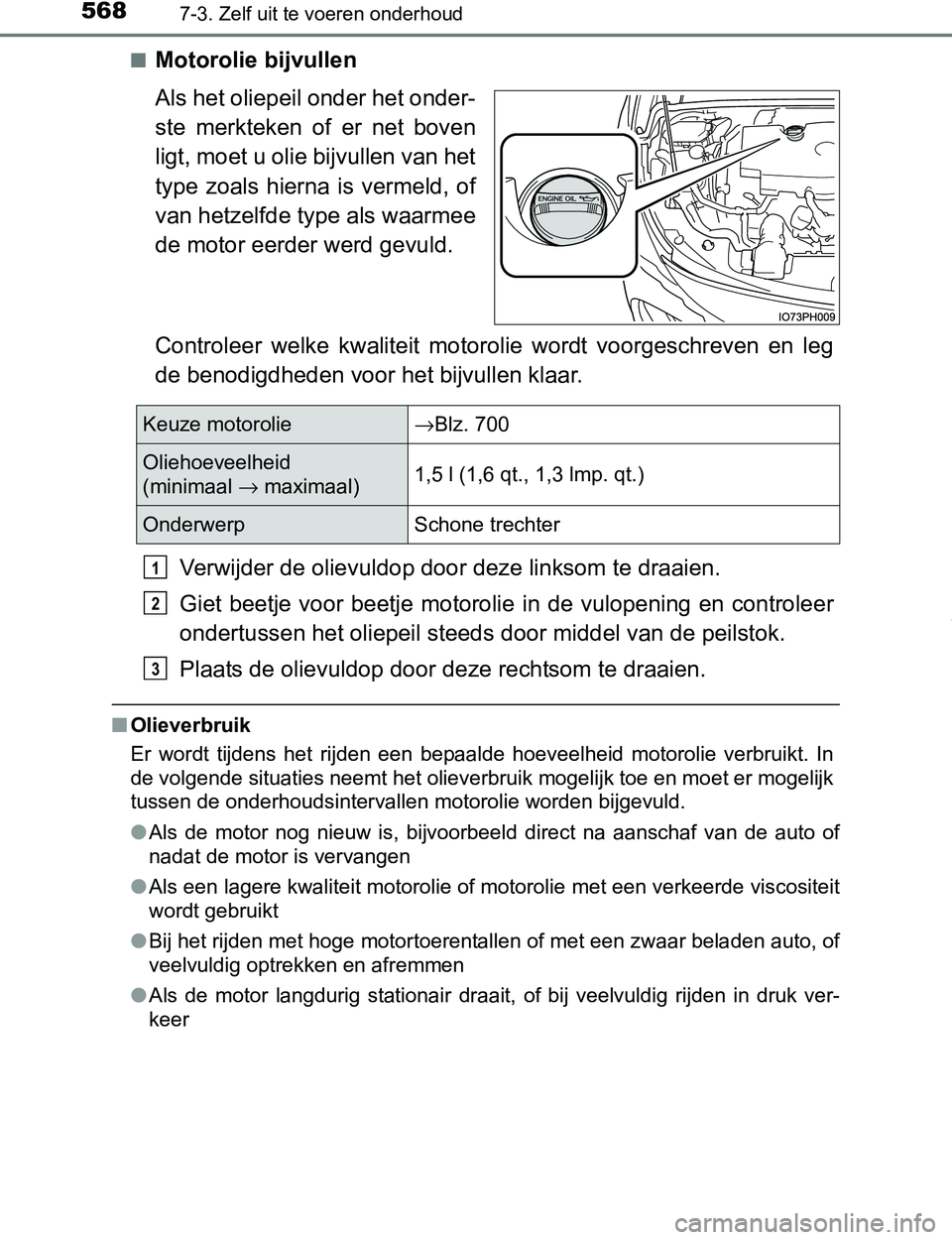

5687-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)■
Motorolie bijvullen
Als het oliepeil onder het onder-
ste merkteken of er net boven
ligt, moet u olie bijvullen van het
type zoals hierna is vermeld, of
van hetzelfde type als waarmee
de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en leg
de benodigdheden voor het bijvullen klaar.
Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en moet er mogelijk
tussen de onderhoudsintervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
●Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit
wordt gebruikt
●Bij het rijden met hoge motortoerentallen of met een zwaar beladen auto, of
veelvuldig optrekken en afremmen
●Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk ver-
keer
Keuze motorolie→Blz. 700
Oliehoeveelheid
(minimaal → maximaal)1,5 l (1,6 qt., 1,3 lmp. qt.)
OnderwerpSchone trechter
1
2
3
PRIUS PHV_OM_OM47A89E_(EE).book Page 568 Wednesday, December 14, 2016 1:05 PM

5697-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging

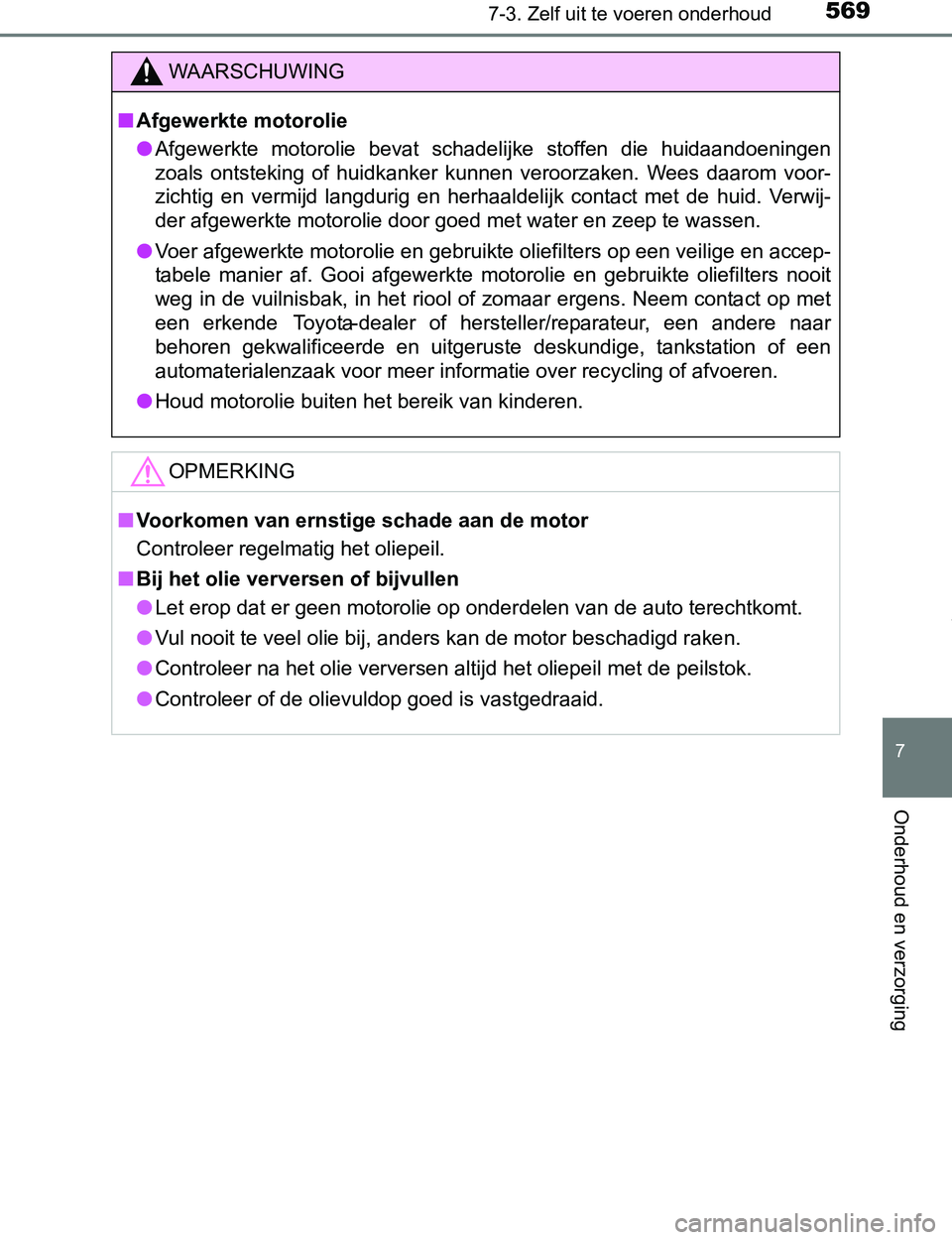

WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de huid. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
●Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit
weg in de vuilnisbak, in het riool of zomaar ergens. Neem contact op met
een erkende Toyota-dealer of hersteller/reparateur, een andere naar
behoren gekwalificeerde en uitgeruste deskundige, tankstation of een
automaterialenzaak voor meer informatie over recycling of afvoeren.
●Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
●Controleer na het olie verversen altijd het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vastgedraaid.
PRIUS PHV_OM_OM47A89E_(EE).book Page 569 Wednesday, December 14, 2016 1:05 PM

5707-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)

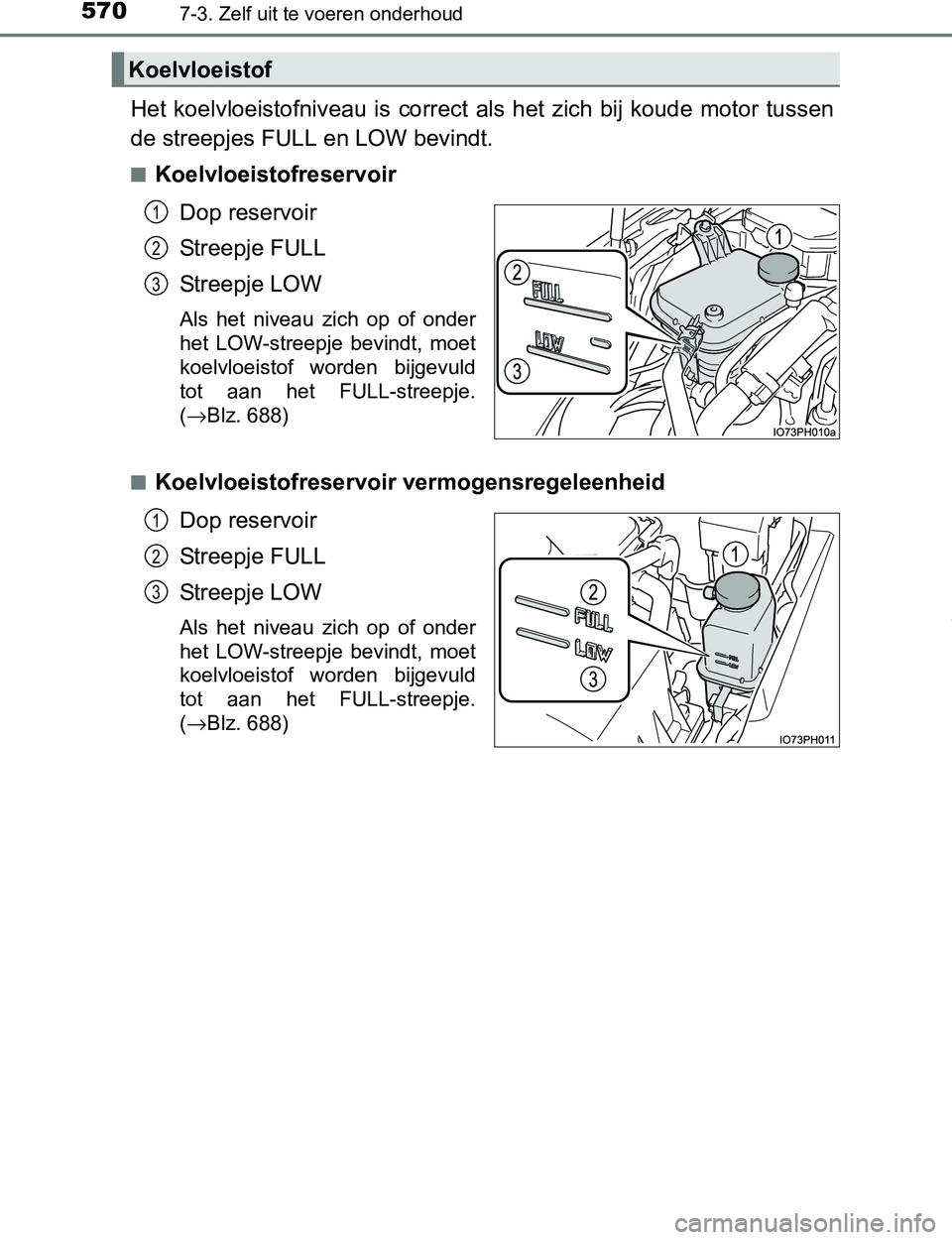

Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes FULL en LOW bevindt.
■Koelvloeistofreservoir
Dop reservoir
Streepje FULL
Streepje LOW
Als het niveau zich op of onder
het LOW-streepje bevindt, moet
koelvloeistof worden bijgevuld
tot aan het FULL-streepje.
(→Blz. 688)
■
Koelvloeistofreservoir vermogensregeleenheid
Dop reservoir
Streepje FULL
Streepje LOW
Als het niveau zich op of onder
het LOW-streepje bevindt, moet
koelvloeistof worden bijgevuld
tot aan het FULL-streepje.
(→Blz. 688)
Koelvloeistof
1
2
3
1
2
3
