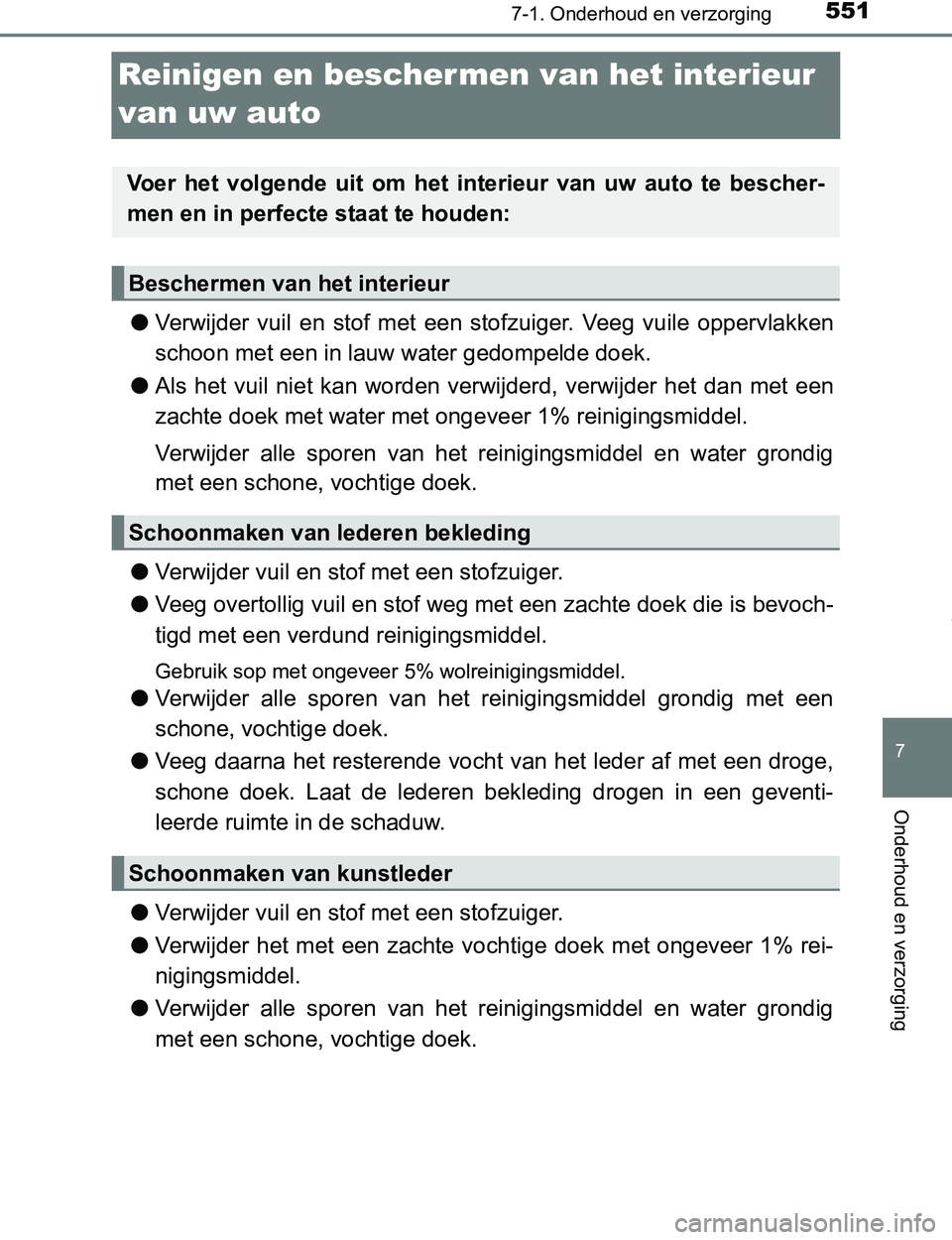

5517-1. Onderhoud en verzorging
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging
Reinigen en beschermen van het interieur
van uw auto
●Verwijder vuil en stof met een stofzuiger. Veeg vuile oppervlakken
schoon met een in lauw water gedompelde doek.
●Als het vuil niet kan worden verwijderd, verwijder het dan met een
zachte doek met water met ongeveer 1% reinigingsmiddel.
Verwijder alle sporen van het reinigingsmiddel en water grondig
met een schone, vochtige doek.
●Verwijder vuil en stof met een stofzuiger.
●Veeg overtollig vuil en stof weg met een zachte doek die is bevoch-
tigd met een verdund reinigingsmiddel.
Gebruik sop met ongeveer 5% wolreinigingsmiddel.
●Verwijder alle sporen van het reinigingsmiddel grondig met een
schone, vochtige doek.
●Veeg daarna het resterende vocht van het leder af met een droge,
schone doek. Laat de lederen bekleding drogen in een geventi-
leerde ruimte in de schaduw.
●Verwijder vuil en stof met een stofzuiger.
●Verwijder het met een zachte vochtige doek met ongeveer 1% rei-
nigingsmiddel.
●Verwijder alle sporen van het reinigingsmiddel en water grondig
met een schone, vochtige doek.
Voer het volgende uit om het interieur van uw auto te bescher-
men en in perfecte staat te houden:
Beschermen van het interieur
Schoonmaken van lederen bekleding
Schoonmaken van kunstleder
PRIUS PHV_OM_OM47A89E_(EE).book Page 551 Wednesday, December 14, 2016 1:05 PM

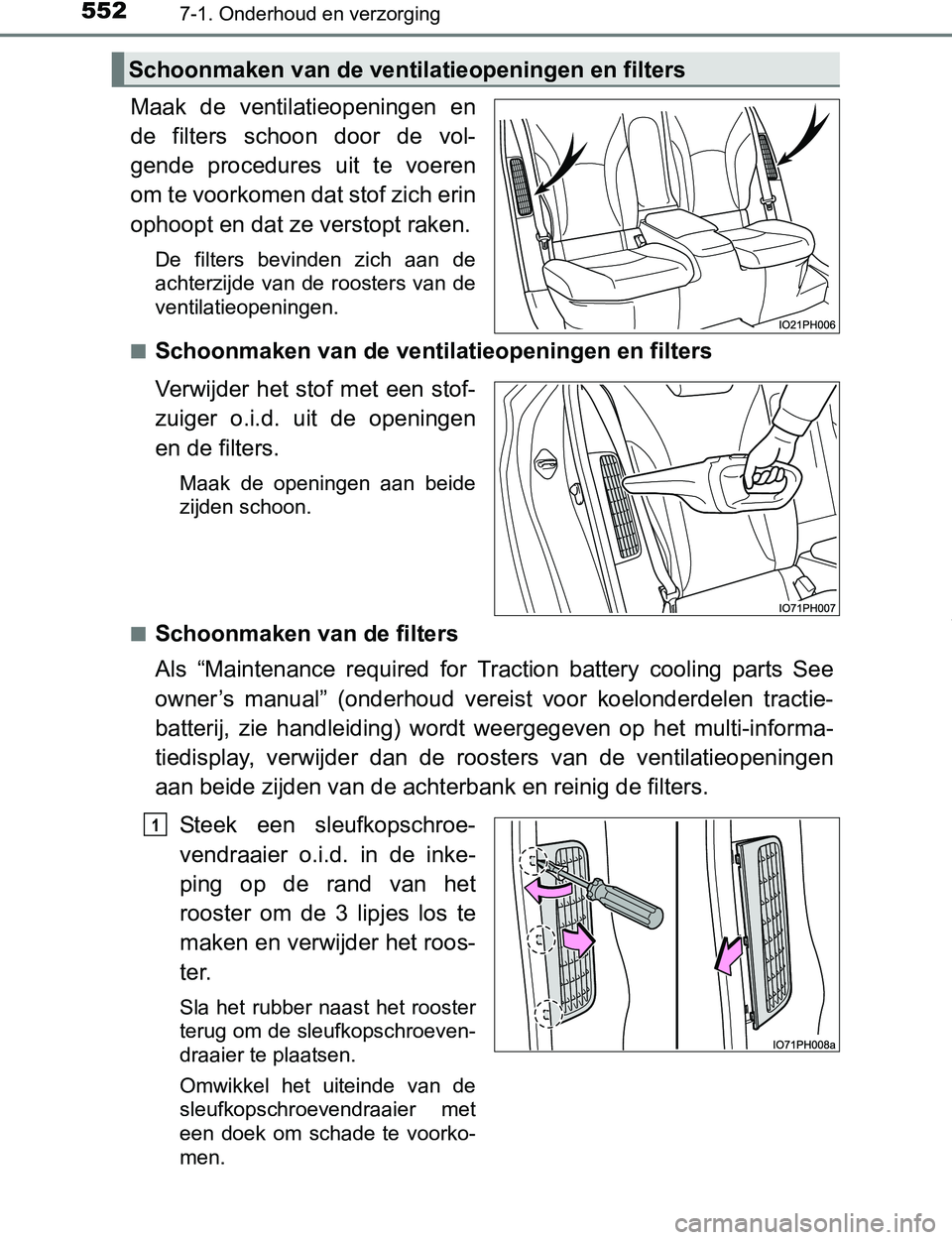

5527-1. Onderhoud en verzorging
PRIUS PHV_OM_OM47A89E_(EE)
Maak de ventilatieopeningen en
de filters schoon door de vol-
gende procedures uit te voeren
om te voorkomen dat stof zich erin
ophoopt en dat ze verstopt raken.
De filters bevinden zich aan de
achterzijde van de roosters van de
ventilatieopeningen.
■
Schoonmaken van de ventilatieopeningen en filters
Verwijder het stof met een stof-
zuiger o.i.d. uit de openingen
en de filters.
Maak de openingen aan beide
zijden schoon.
■
Schoonmaken van de filters
Als “Maintenance required for Traction battery cooling parts See
owner’s manual” (onderhoud vereist voor koelonderdelen tractie-
batterij, zie handleiding) wordt weergegeven op het multi-informa-
tiedisplay, verwijder dan de roosters van de ventilatieopeningen
aan beide zijden van de achterbank en reinig de filters.
Steek een sleufkopschroe-
vendraaier o.i.d. in de inke-
ping op de rand van het
rooster om de 3 lipjes los te
maken en verwijder het roos-
ter.
Sla het rubber naast het rooster
terug om de sleufkopschroeven-
draaier te plaatsen.
Omwikkel het uiteinde van de
sleufkopschroevendraaier met
een doek om schade te voorko-
men.
Schoonmaken van de ventilatieopeningen en filters
1
PRIUS PHV_OM_OM47A89E_(EE).book Page 552 Wednesday, December 14, 2016 1:05 PM

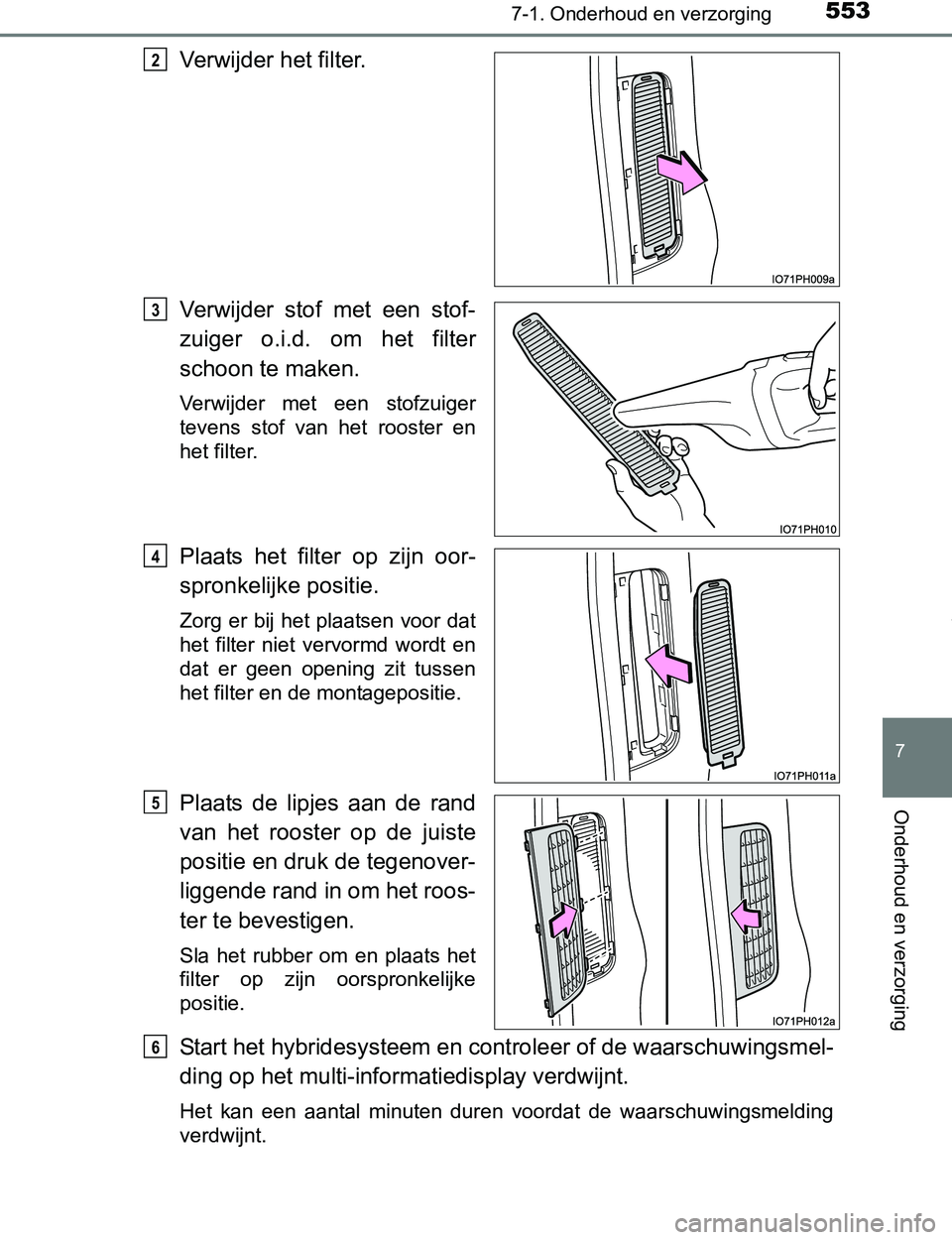

5537-1. Onderhoud en verzorging
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging
Verwijder het filter.
Verwijder stof met een stof-
zuiger o.i.d. om het filter
schoon te maken.
Verwijder met een stofzuiger
tevens stof van het rooster en
het filter.
Plaats het filter op zijn oor-
spronkelijke positie.
Zorg er bij het plaatsen voor dat
het filter niet vervormd wordt en
dat er geen opening zit tussen
het filter en de montagepositie.
Plaats de lipjes aan de rand
van het rooster op de juiste
positie en druk de tegenover-
liggende rand in om het roos-
ter te bevestigen.
Sla het rubber om en plaats het
filter op zijn oorspronkelijke
positie.
Start het hybridesysteem en controleer of de waarschuwingsmel-
ding op het multi-informatiedisplay verdwijnt.
Het kan een aantal minuten duren voordat de waarschuwingsmelding
verdwijnt.
2
3
4
5
6
PRIUS PHV_OM_OM47A89E_(EE).book Page 553 Wednesday, December 14, 2016 1:05 PM

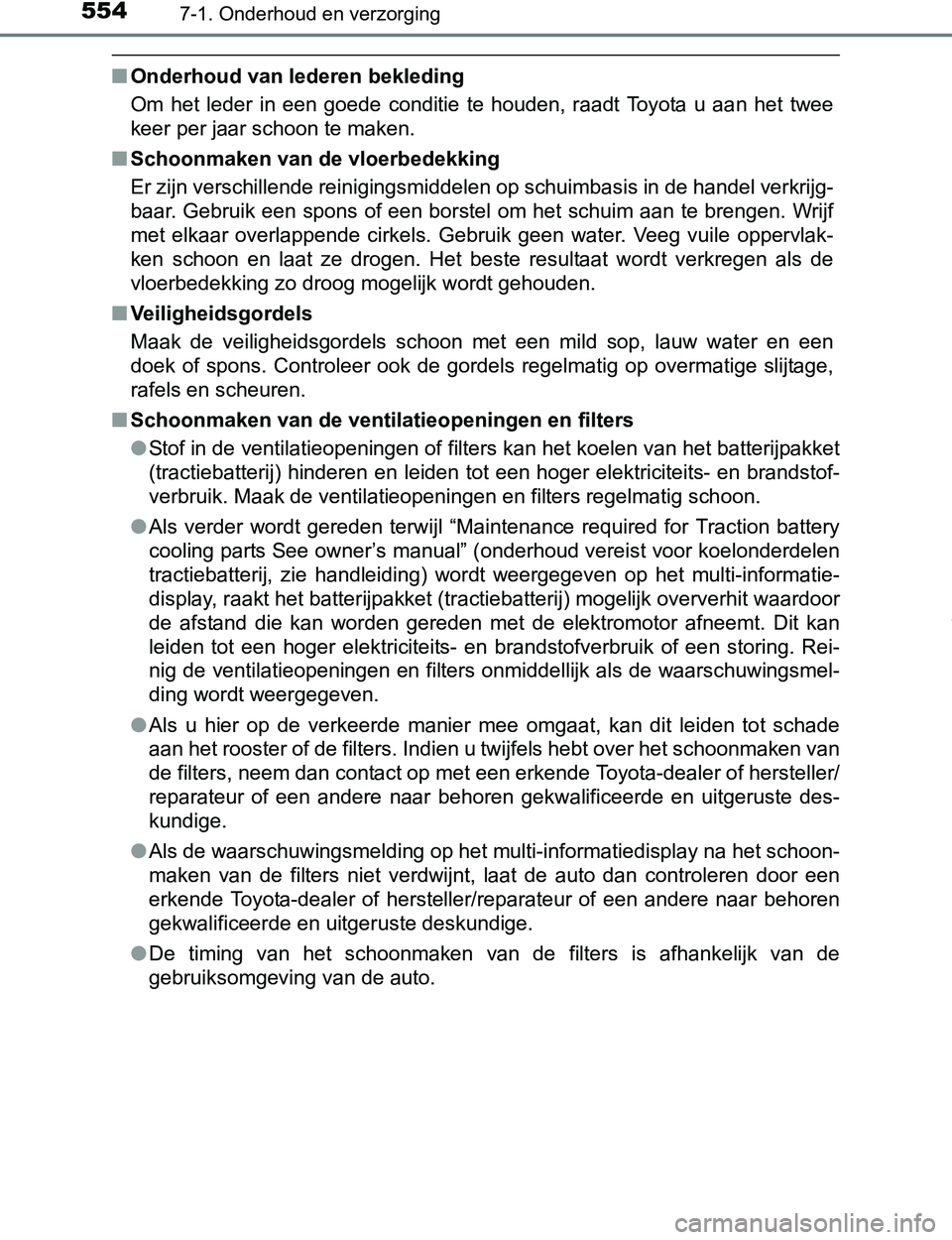

5547-1. Onderhoud en verzorging
PRIUS PHV_OM_OM47A89E_(EE)
■Onderhoud van lederen bekleding
Om het leder in een goede conditie te houden, raadt Toyota u aan het twee
keer per jaar schoon te maken.
■Schoonmaken van de vloerbedekking
Er zijn verschillende reinigingsmiddelen op schuimbasis in de handel verkrijg-
baar. Gebruik een spons of een borstel om het schuim aan te brengen. Wrijf
met elkaar overlappende cirkels. Gebruik geen water. Veeg vuile oppervlak-
ken schoon en laat ze drogen. Het beste resultaat wordt verkregen als de
vloerbedekking zo droog mogelijk wordt gehouden.
■Veiligheidsgordels
Maak de veiligheidsgordels schoon met een mild sop, lauw water en een
doek of spons. Controleer ook de gordels regelmatig op overmatige slijtage,
rafels en scheuren.
■Schoonmaken van de ventilatieopeningen en filters
●Stof in de ventilatieopeningen of filters kan het koelen van het batterijpakket
(tractiebatterij) hinderen en leiden tot een hoger elektriciteits- en brandstof-
<005900480055004500550058004c004e00110003003000440044004e00030047004800030059004800510057004c004f00440057004c00480052005300480051004c0051004a0048005100030048005100030049004c004f00570048005500560003005500
48004a0048004f005000440057004c004a000300560046004b[oon.
●Als verder wordt gereden terwijl “Maintenance required for Traction battery
cooling parts See owner’s manual” (onderhoud vereist voor koelonderdelen
tractiebatterij, zie handleiding) wordt weergegeven op het multi-informatie-
display, raakt het batterijpakket (tractiebatterij) mogelijk oververhit waardoor
de afstand die kan worden gereden met de elektromotor afneemt. Dit kan
leiden tot een hoger elektriciteits- en brandstofverbruik of een storing. Rei-
nig de ventilatieopeningen en filters onmiddellijk als de waarschuwingsmel-
ding wordt weergegeven.
●Als u hier op de verkeerde manier mee omgaat, kan dit leiden tot schade
aan het rooster of de filters. Indien u twijfels hebt over het schoonmaken van
de filters, neem dan contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
●Als de waarschuwingsmelding op het multi-informatiedisplay na het schoon-
maken van de filters niet verdwijnt, laat de auto dan controleren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
●De timing van het schoonmaken van de filters is afhankelijk van de
gebruiksomgeving van de auto.
PRIUS PHV_OM_OM47A89E_(EE).book Page 554 Wednesday, December 14, 2016 1:05 PM

5557-1. Onderhoud en verzorging
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging

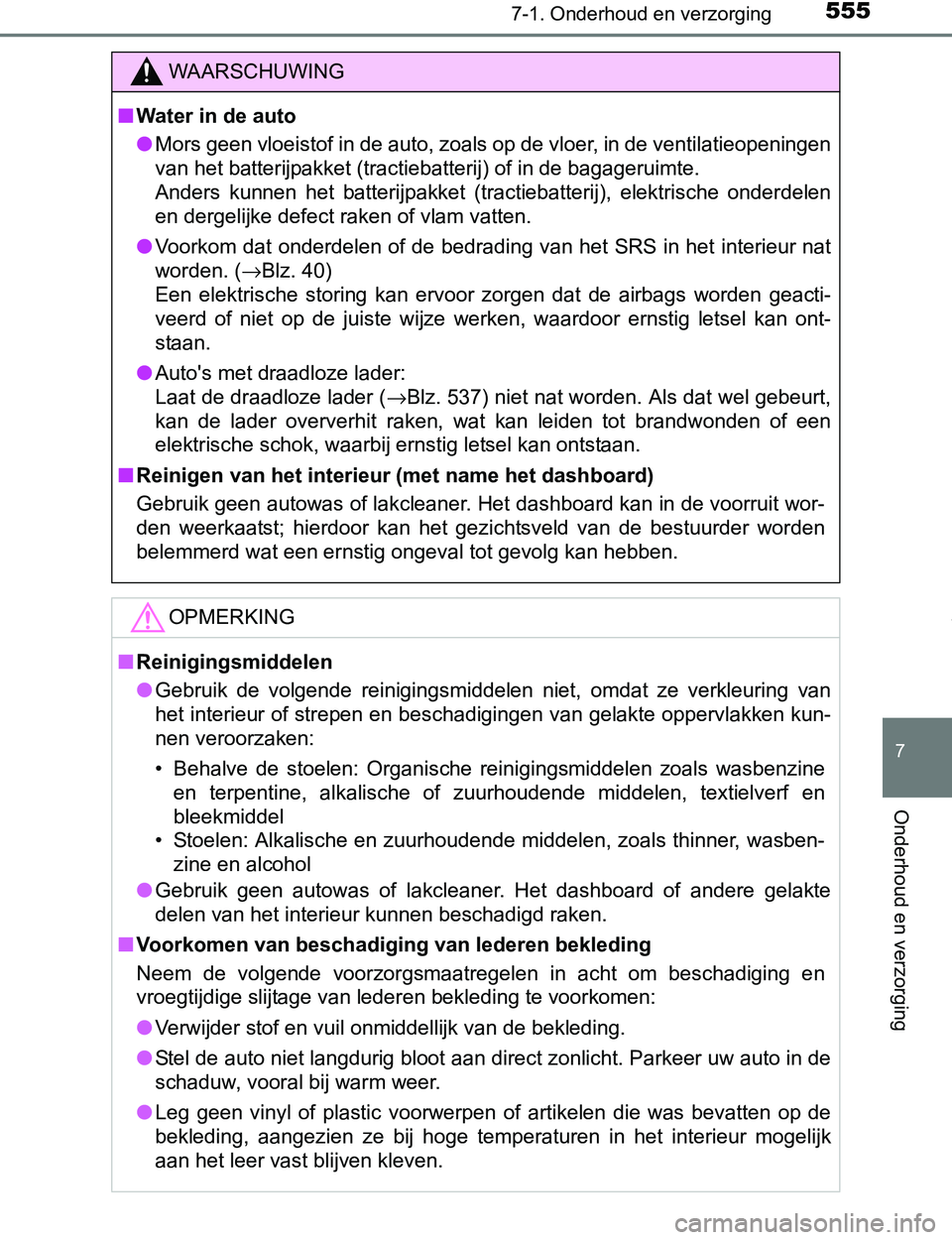

WAARSCHUWING
■Water in de auto
●Mors geen vloeistof in de auto, zoals op de vloer, in de ventilatieopeningen
van het batterijpakket (tractiebatterij) of in de bagageruimte.
Anders kunnen het batterijpakket (tractiebatterij), elektrische onderdelen
en dergelijke defect raken of vlam vatten.
●Voorkom dat onderdelen of de bedrading van het SRS in het interieur nat
worden. (→Blz. 40)
Een elektrische storing kan ervoor zorgen dat de airbags worden geacti-
veerd of niet op de juiste wijze werken, waardoor ernstig letsel kan ont-
staan.
●Auto's met draadloze lader:
Laat de draadloze lader (→Blz. 537) niet nat worden. Als dat wel gebeurt,
kan de lader oververhit raken, wat kan leiden tot brandwonden of een
elektrische schok, waarbij ernstig letsel kan ontstaan.
■Reinigen van het interieur (met name het dashboard)
Gebruik geen autowas of lakcleaner. Het dashboard kan in de voorruit wor-
den weerkaatst; hierdoor kan het gezichtsveld van de bestuurder worden
belemmerd wat een ernstig ongeval tot gevolg kan hebben.
OPMERKING
■Reinigingsmiddelen
●Gebruik de volgende reinigingsmiddelen niet, omdat ze verkleuring van
het interieur of strepen en beschadigingen van gelakte oppervlakken kun-
nen veroorzaken:
• Behalve de stoelen: Organische reinigingsmiddelen zoals wasbenzine
en terpentine, alkalische of zuurhoudende middelen, textielverf en
bleekmiddel
• Stoelen: Alkalische en zuurhoudende middelen, zoals thinner, wasben-
zine en alcohol
●Gebruik geen autowas of lakcleaner. Het dashboard of andere gelakte
delen van het interieur kunnen beschadigd raken.
■Voorkomen van beschadiging van lederen bekleding
Neem de volgende voorzorgsmaatregelen in acht om beschadiging en
vroegtijdige slijtage van lederen bekleding te voorkomen:
●Verwijder stof en vuil onmiddellijk van de bekleding.
●Stel de auto niet langdurig bloot aan direct zonlicht. Parkeer uw auto in de
schaduw, vooral bij warm weer.
●Leg geen vinyl of plastic voorwerpen of artikelen die was bevatten op de
bekleding, aangezien ze bij hoge temperaturen in het interieur mogelijk
aan het leer vast blijven kleven.
PRIUS PHV_OM_OM47A89E_(EE).book Page 555 Wednesday, December 14, 2016 1:05 PM

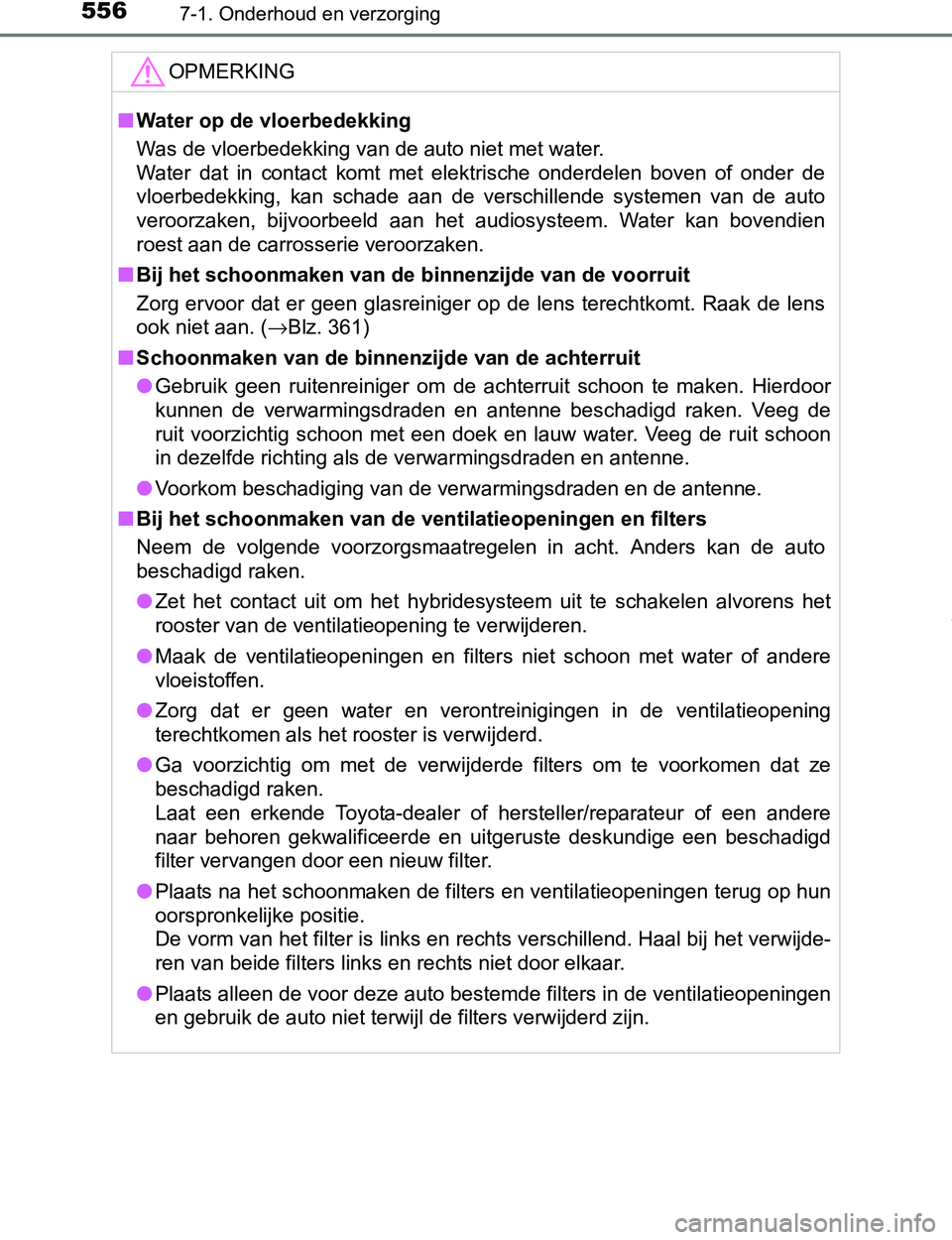

5567-1. Onderhoud en verzorging
PRIUS PHV_OM_OM47A89E_(EE)
OPMERKING
■Water op de vloerbedekking
Was de vloerbedekking van de auto niet met water.
Water dat in contact komt met elektrische onderdelen boven of onder de
vloerbedekking, kan schade aan de verschillende systemen van de auto
veroorzaken, bijvoorbeeld aan het audiosysteem. Water kan bovendien
roest aan de carrosserie veroorzaken.
■Bij het schoonmaken van de binnenzijde van de voorruit
Zorg ervoor dat er geen glasreiniger op de lens terechtkomt. Raak de lens
ook niet aan. (→Blz. 361)
■Schoonmaken van de binnenzijde van de achterruit
●Gebruik geen ruitenreiniger om de achterruit schoon te maken. Hierdoor
kunnen de verwarmingsdraden en antenne beschadigd raken. Veeg de
ruit voorzichtig schoon met een doek en lauw water. Veeg de ruit schoon
in dezelfde richting als de verwarmingsdraden en antenne.
●Voorkom beschadiging van de verwarmingsdraden en de antenne.
■Bij het schoonmaken van de ventilatieopeningen en filters
Neem de volgende voorzorgsmaatregelen in acht. Anders kan de auto
beschadigd raken.
●Zet het contact uit om het hybridesysteem uit te schakelen alvorens het
rooster van de ventilatieopening te verwijderen.
●Maak de ventilatieopeningen en filters niet schoon met water of andere
vloeistoffen.
●Zorg dat er geen water en verontreinigingen in de ventilatieopening
terechtkomen als het rooster is verwijderd.
●Ga voorzichtig om met de verwijderde filters om te voorkomen dat ze
beschadigd raken.
Laat een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige een beschadigd
filter vervangen door een nieuw filter.
●Plaats na het schoonmaken de filters en ventilatieopeningen terug op hun
oorspronkelijke positie.
De vorm van het filter is links en rechts verschillend. Haal bij het verwijde-
ren van beide filters links en rechts niet door elkaar.
●Plaats alleen de voor deze auto bestemde filters in de ventilatieopeningen
en gebruik de auto niet terwijl de filters verwijderd zijn.
PRIUS PHV_OM_OM47A89E_(EE).book Page 556 Wednesday, December 14, 2016 1:05 PM

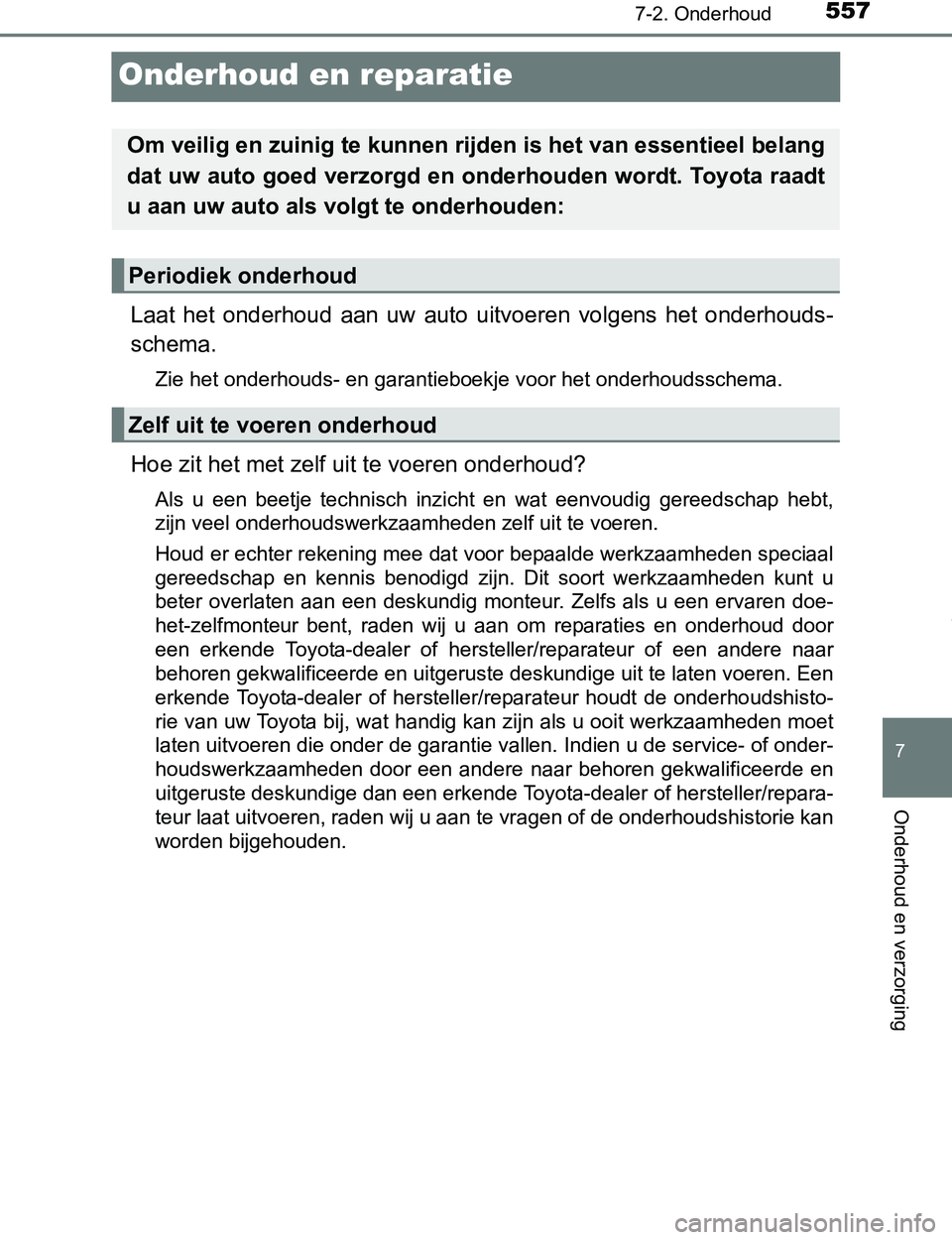

5577-2. Onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging
Onderhoud en reparatie
Laat het onderhoud aan uw auto uitvoeren volgens het onderhouds-
schema.
<003d004c00480003004b00480057000300520051004700480055004b005200580047005600100003004800510003004a00440055004400510057004c0048004500520048004e004d0048000300590052005200550003004b00480057000300520051004700
480055004b005200580047005600560046004b004800500044[.
Hoe zit het met zelf uit te voeren onderhoud?
Als u een beetje technisch inzicht en wat eenvoudig gereedschap hebt,
zijn veel onderhoudswerkzaamheden zelf uit te voeren.
Houd er echter rekening mee dat voor bepaalde werkzaamheden speciaal
gereedschap en kennis benodigd zijn. Dit soort werkzaamheden kunt u
beter overlaten aan een deskundig monteur. Zelfs als u een ervaren doe-
het-zelfmonteur bent, raden wij u aan om reparaties en onderhoud door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige uit te laten voeren. Een
erkende Toyota-dealer of hersteller/reparateur houdt de onderhoudshisto-
rie van uw Toyota bij, wat handig kan zijn als u ooit werkzaamheden moet
laten uitvoeren die onder de garantie vallen. Indien u de service- of onder-
houdswerkzaamheden door een andere naar behoren gekwalificeerde en
uitgeruste deskundige dan een erkende Toyota-dealer of hersteller/repara-
teur laat uitvoeren, raden wij u aan te vragen of de onderhoudshistorie kan
worden bijgehouden.
Om veilig en zuinig te kunnen rijden is het van essentieel belang
dat uw auto goed verzorgd en onderhouden wordt. Toyota raadt
u aan uw auto als volgt te onderhouden:
Periodiek onderhoud
Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE).book Page 557 Wednesday, December 14, 2016 1:05 PM

5587-2. Onderhoud
PRIUS PHV_OM_OM47A89E_(EE)

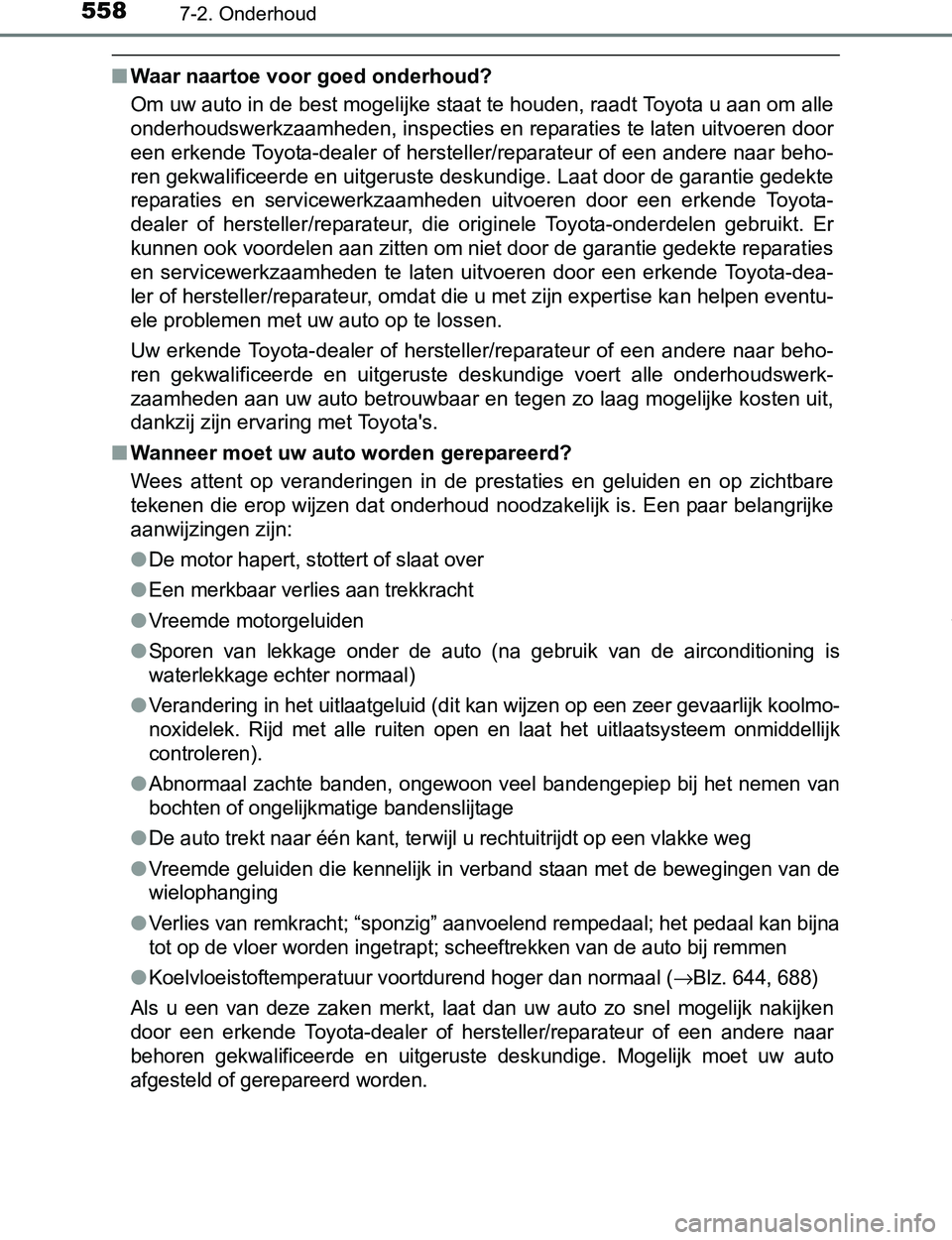

■Waar naartoe voor goed onderhoud?
Om uw auto in de best mogelijke staat te houden, raadt Toyota u aan om alle
onderhoudswerkzaamheden, inspecties en reparaties te laten uitvoeren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige. Laat door de garantie gedekte
reparaties en servicewerkzaamheden uitvoeren door een erkende Toyota-
dealer of hersteller/reparateur, die originele Toyota-onderdelen gebruikt. Er
kunnen ook voordelen aan zitten om niet door de garantie gedekte reparaties
en servicewerkzaamheden te laten uitvoeren door een erkende Toyota-dea-
ler of hersteller/reparateur, omdat die u met zijn expertise kan helpen eventu-
ele problemen met uw auto op te lossen.
Uw erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige voert alle onderhoudswerk-
zaamheden aan uw auto betrouwbaar en tegen zo laag mogelijke kosten uit,
dankzij zijn ervaring met Toyota's.
■Wanneer moet uw auto worden gerepareerd?
Wees attent op veranderingen in de prestaties en geluiden en op zichtbare
tekenen die erop wijzen dat onderhoud noodzakelijk is. Een paar belangrijke
aanwijzingen zijn:
●
De motor hapert, stottert of slaat over
●Een merkbaar verlies aan trekkracht
●Vreemde motorgeluiden
●Sporen van lekkage onder de auto (na gebruik van de airconditioning is
waterlekkage echter normaal)
●Verandering in het uitlaatgeluid (dit kan wijzen op een zeer gevaarlijk koolmo-
noxidelek. Rijd met alle ruiten open en laat het uitlaatsysteem onmiddellijk
controleren).
●Abnormaal zachte banden, ongewoon veel bandengepiep bij het nemen van
bochten of ongelijkmatige bandenslijtage
●De auto trekt naar één kant, terwijl u rechtuitrijdt op een vlakke weg
●Vreemde geluiden die kennelijk in verband staan met de bewegingen van de
wielophanging
●Verlies van remkracht; “sponzig” aanvoelend rempedaal; het pedaal kan bijna
tot op de vloer worden ingetrapt; scheeftrekken van de auto bij remmen
●Koelvloeistoftemperatuur voortdurend hoger dan normaal (→Blz. 644, 688)
Als u een van deze zaken merkt, laat dan uw auto zo snel mogelijk nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige. Mogelijk moet uw auto
afgesteld of gerepareerd worden.
PRIUS PHV_OM_OM47A89E_(EE).book Page 558 Wednesday, December 14, 2016 1:05 PM

5597-2. Onderhoud
PRIUS PHV_OM_OM47A89E_(EE)
7
Onderhoud en verzorging

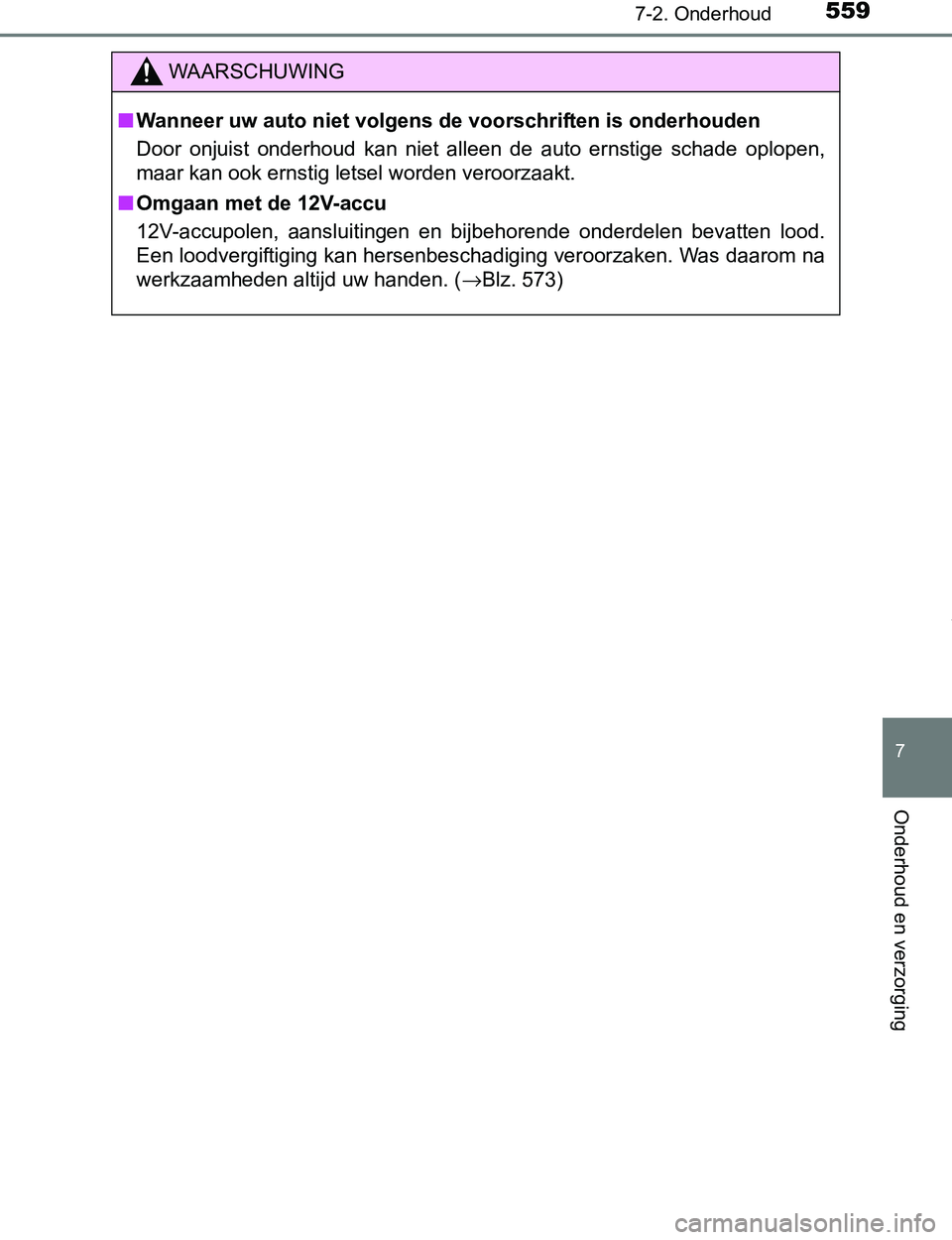

WAARSCHUWING
■Wanneer uw auto niet volgens de voorschriften is onderhouden
Door onjuist onderhoud kan niet alleen de auto ernstige schade oplopen,
maar kan ook ernstig letsel worden veroorzaakt.
■Omgaan met de 12V-accu
12V-accupolen, aansluitingen en bijbehorende onderdelen bevatten lood.
Een loodvergiftiging kan hersenbeschadiging veroorzaken. Was daarom na
werkzaamheden altijd uw handen. (→Blz. 573)
PRIUS PHV_OM_OM47A89E_(EE).book Page 559 Wednesday, December 14, 2016 1:05 PM

5607-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47A89E_(EE)

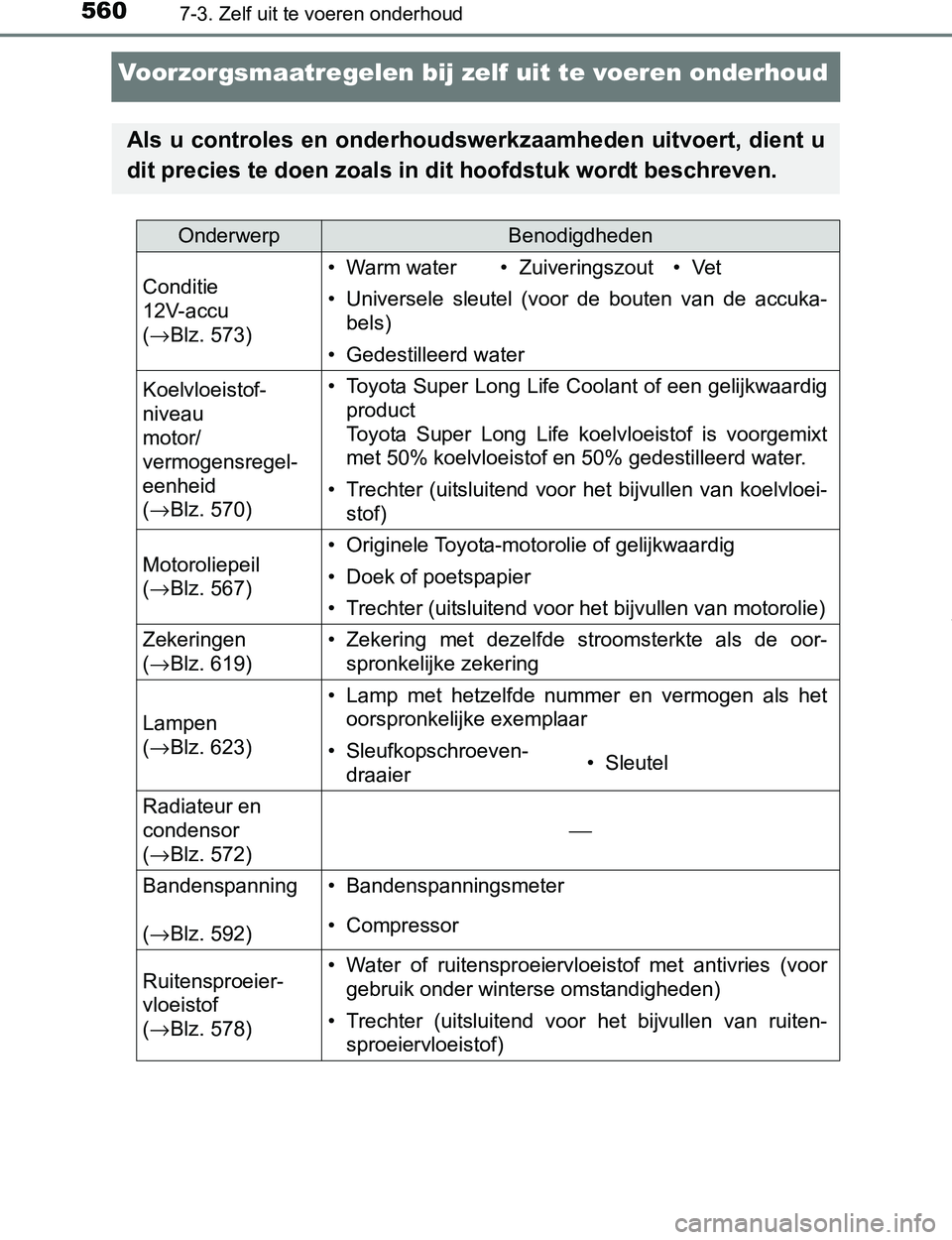

Voorzorgsmaatregelen bij zelf uit te voeren onderhoud
Als u controles en onderhoudswerkzaamheden uitvoert, dient u
dit precies te doen zoals in dit hoofdstuk wordt beschreven.
OnderwerpBenodigdheden
Conditie
12V-accu
(→Blz. 573)• Warm water • Zuiveringszout • Vet
• Universele sleutel (voor de bouten van de accuka-
bels)
• Gedestilleerd water
Koelvloeistof-
niveau
motor/
vermogensregel-
eenheid
(→Blz. 570)• Toyota Super Long Life Coolant of een gelijkwaardig
product
Toyota Super Long Life koelvloeistof is voorgemixt
met 50% koelvloeistof en 50% gedestilleerd water.
• Trechter (uitsluitend voor het bijvullen van koelvloei-
stof)
Motoroliepeil
(→Blz. 567)• Originele Toyota-motorolie of gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen van motorolie)
Zekeringen
(→Blz. 619)• Zekering met dezelfde stroomsterkte als de oor-
spronkelijke zekering
Lampen
(→Blz. 623)
• Lamp met hetzelfde nummer en vermogen als het
oorspronkelijke exemplaar
• Sleufkopschroeven-
draaier• Sleutel
Radiateur en
condensor
(→Blz. 572)
⎯
Bandenspanning
(→Blz. 592)• Bandenspanningsmeter
• Compressor
Ruitensproeier-
vloeistof
(→Blz. 578)• Water of ruitensproeiervloeistof met antivries (voor
gebruik onder winterse omstandigheden)
• Trechter (uitsluitend voor het bijvullen van ruiten-
sproeiervloeistof)
PRIUS PHV_OM_OM47A89E_(EE).book Page 560 Wednesday, December 14, 2016 1:05 PM
