sensor TOYOTA PRIUS PLUG-IN HYBRID 2017 Instructieboekje (in Dutch)

4335-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden

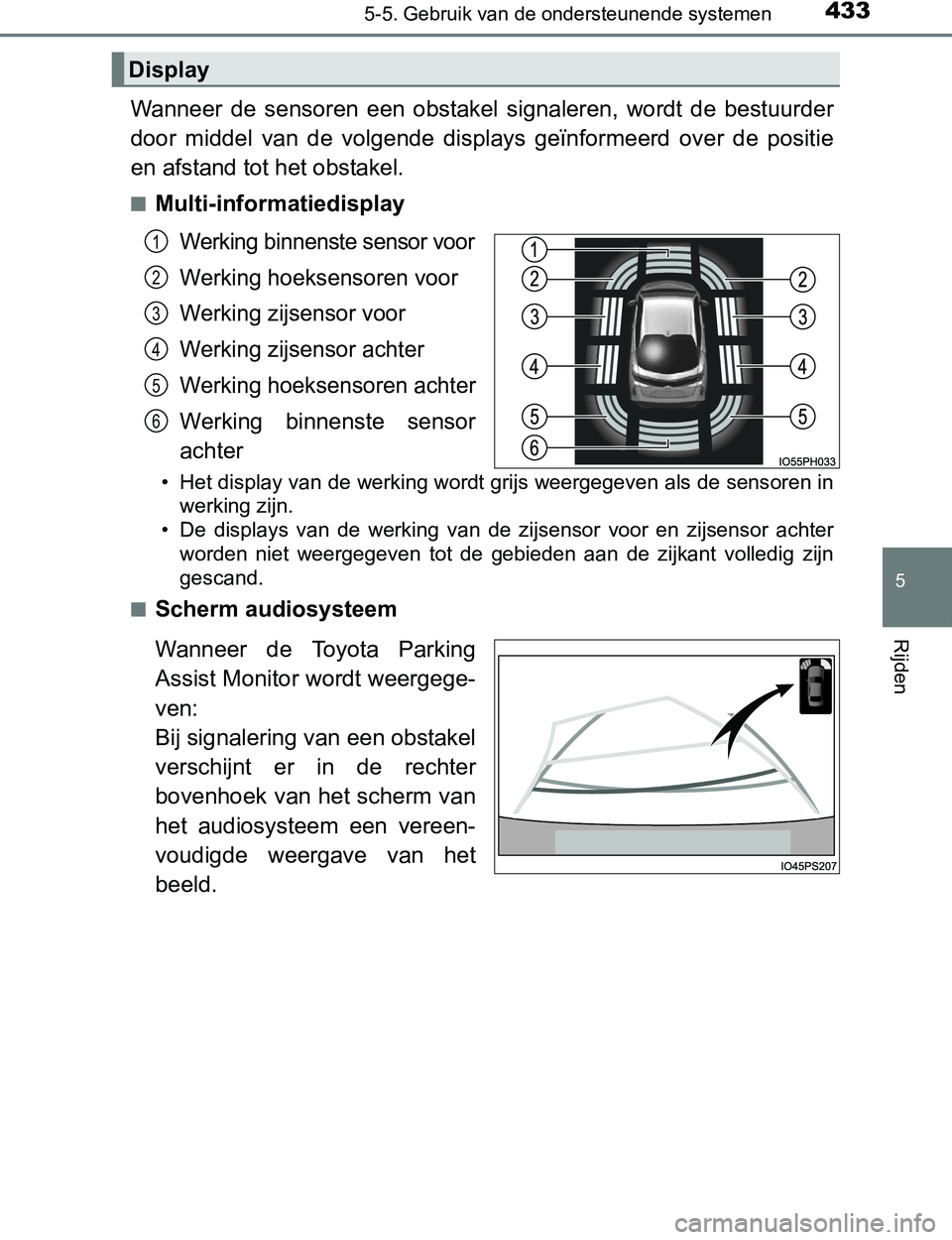

Wanneer de sensoren een obstakel signaleren, wordt de bestuurder
door middel van de volgende displays geïnformeerd over de positie
en afstand tot het obstakel.
■Multi-informatiedisplay
Werking binnenste sensor voor
Werking hoeksensoren voor
Werking zijsensor voor
Werking zijsensor achter
Werking hoeksensoren achter
Werking binnenste sensor
achter
• Het display van de werking wordt grijs weergegeven als de sensoren in
werking zijn.
• De displays van de werking van de zijsensor voor en zijsensor achter
worden niet weergegeven tot de gebieden aan de zijkant volledig zijn
gescand.
■
Scherm audiosysteem
Wanneer de Toyota Parking
Assist Monitor wordt weergege-
ven:
Bij signalering van een obstakel
verschijnt er in de rechter
bovenhoek van het scherm van
het audiosysteem een vereen-
voudigde weergave van het
beeld.
Display
1
2
3
4
5
6
PRIUS PHV_OM_OM47A89E_(EE).book Page 433 Wednesday, December 14, 2016 1:05 PM

4345-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)■

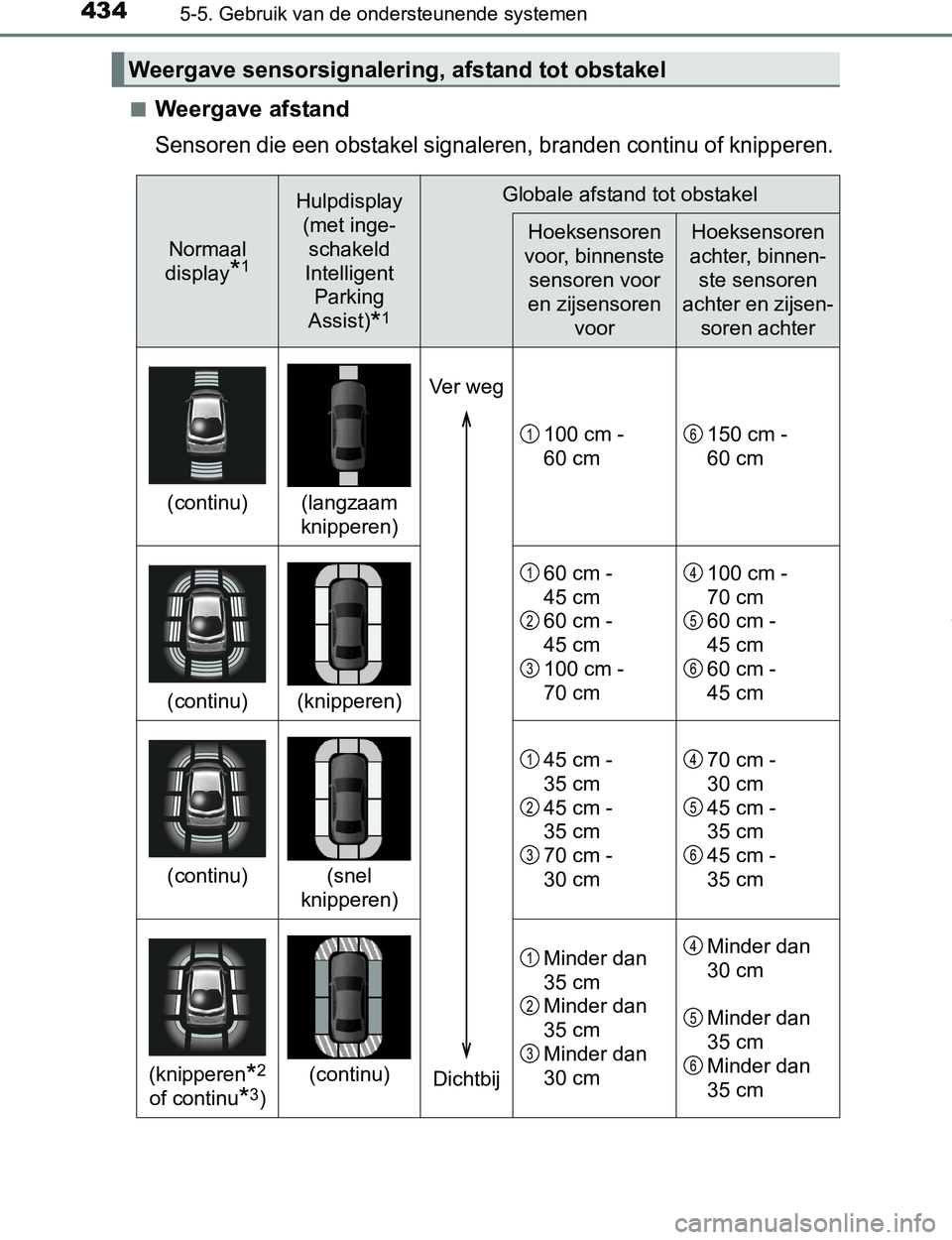

Weergave afstand
Sensoren die een obstakel signaleren, branden continu of knipperen.
Weergave sensorsignalering, afstand tot obstakel
Normaal
display
*1
Hulpdisplay
(met inge-
schakeld
Intelligent
Parking
Assist)
*1
Globale afstand tot obstakel
Hoeksensoren
voor, binnenste
sensoren voor
en zijsensoren
voorHoeksensoren
achter, binnen-
ste sensoren
achter en zijsen-
soren achter
(continu)(langzaam
knipperen)
100 cm -
60 cm150 cm -
60 cm
(continu)(knipperen)
60 cm -
45 cm
60 cm -
45 cm
100 cm -
70 cm100 cm -
70 cm
60 cm -
45 cm
60 cm -
45 cm
(continu)(snel
knipperen)
45 cm -
35 cm
45 cm -
35 cm
70 cm -
30 cm70 cm -
30 cm
45 cm -
35 cm
45 cm -
35 cm
(knipperen*2
of continu
*3)
(continu)
Minder dan
35 cm
Minder dan
35 cm
Minder dan
30 cmMinder dan
30 cm
Minder dan
35 cm
Minder dan
35 cm
Ve r w e g
Dichtbij
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6
PRIUS PHV_OM_OM47A89E_(EE).book Page 434 Wednesday, December 14, 2016 1:05 PM

4355-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden
*1: De afbeeldingen wijken, afhankelijk van de signaleringsstatus, mogelijk af
van de getoonde afbeeldingen. (→Blz. 433)
*2: Multi-informatiedisplay
*3: Scherm audiosysteem

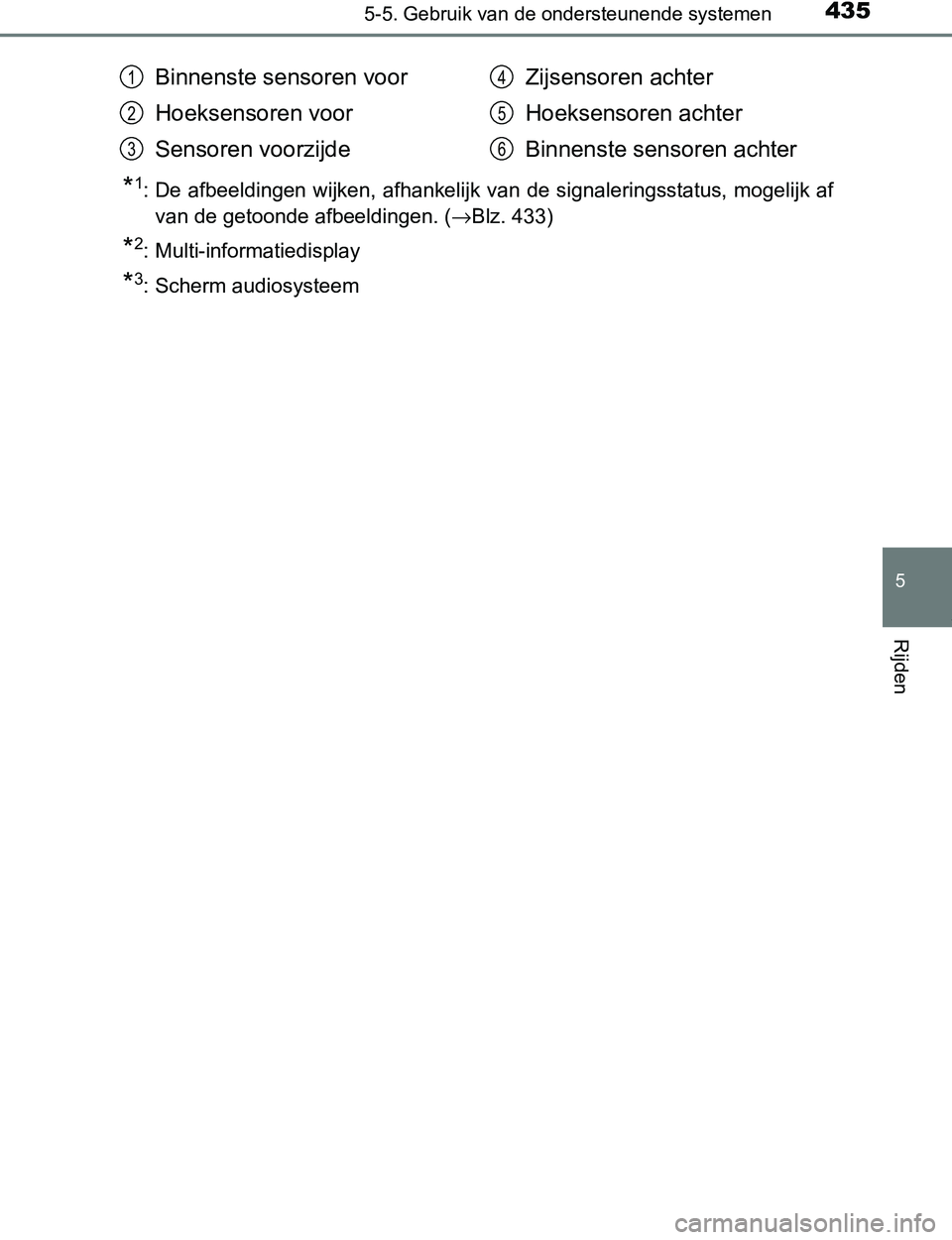

Binnenste sensoren voor
Hoeksensoren voor
Sensoren voorzijdeZijsensoren achter
Hoeksensoren achter
Binnenste sensoren achter1
2
3
4
5
6
PRIUS PHV_OM_OM47A89E_(EE).book Page 435 Wednesday, December 14, 2016 1:05 PM

4365-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)

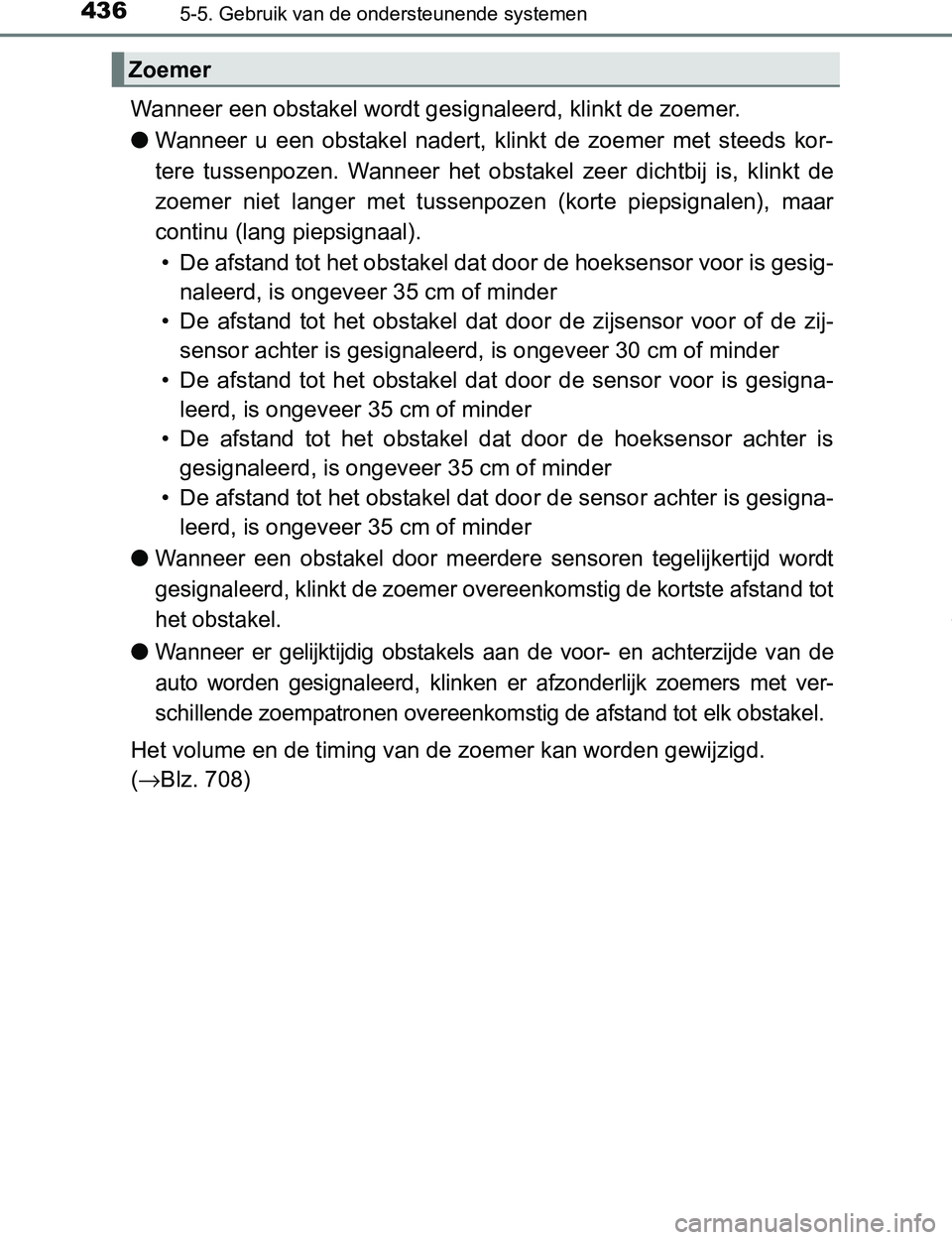

Wanneer een obstakel wordt gesignaleerd, klinkt de zoemer.
●Wanneer u een obstakel nadert, klinkt de zoemer met steeds kor-
tere tussenpozen. Wanneer het obstakel zeer dichtbij is, klinkt de
zoemer niet langer met tussenpozen (korte piepsignalen), maar
continu (lang piepsignaal).
• De afstand tot het obstakel dat door de hoeksensor voor is gesig-
naleerd, is ongeveer 35 cm of minder
• De afstand tot het obstakel dat door de zijsensor voor of de zij-
sensor achter is gesignaleerd, is ongeveer 30 cm of minder
• De afstand tot het obstakel dat door de sensor voor is gesigna-
leerd, is ongeveer 35 cm of minder
• De afstand tot het obstakel dat door de hoeksensor achter is
gesignaleerd, is ongeveer 35 cm of minder
• De afstand tot het obstakel dat door de sensor achter is gesigna-
leerd, is ongeveer 35 cm of minder
●
Wanneer een obstakel door meerdere sensoren tegelijkertijd wordt
gesignaleerd, klinkt de zoemer overeenkomstig de kortste afstand tot
het obstakel.
●Wanneer er gelijktijdig obstakels aan de voor- en achterzijde van de
auto worden gesignaleerd, klinken er afzonderlijk zoemers met ver-
schillende zoempatronen overeenkomstig de afstand tot elk obstakel.
Het volume en de timing van de zoemer kan worden gewijzigd.
(→Blz. 708)
Zoemer
PRIUS PHV_OM_OM47A89E_(EE).book Page 436 Wednesday, December 14, 2016 1:05 PM

4375-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden
Ongeveer 100 cm
Ongeveer 150 cm
Ongeveer 60 cm
Ongeveer 100 cm
• Het detectiebereik is rechts in
de afbeelding aangegeven. De
sensor zal het obstakel echter
niet signaleren wanneer dit zich
te dichtbij bevindt.
• Meer informatie m.b.t. de signa-
lering van objecten aan de zij-
kanten. (→Blz. 438)
• De afstand waarbij een obstakel
kan worden gesignaleerd en of
het obstakel kan worden gesig-
naleerd zijn afhankelijk van de
vorm en de status van het
obstakel.
Het detectiebereik voor obstakels kan worden gewijzigd. (→Blz. 708)
■Werkingsvoorwaarden
Het contact wordt AAN gezet
●Hoeksensoren voor:
• De selectiehendel staat niet in stand P
• De rijsnelheid is ongeveer 10 km/h of lager
●Zijsensoren voor/zijsensoren achter:
• De selectiehendel staat niet in stand P
• De rijsnelheid is ongeveer 10 km/h of lager
• Het stuurwiel wordt ongeveer 90° of meer gedraaid
●Binnenste sensoren voor:
• De selectiehendel staat niet in stand P of R
• De rijsnelheid is ongeveer 10 km/h of lager
●Hoeksensoren achter/binnenste sensoren achter:
De selectiehendel staat in stand R
■Pop-updisplay Toyota Parking Assist-sensor
→Blz. 460

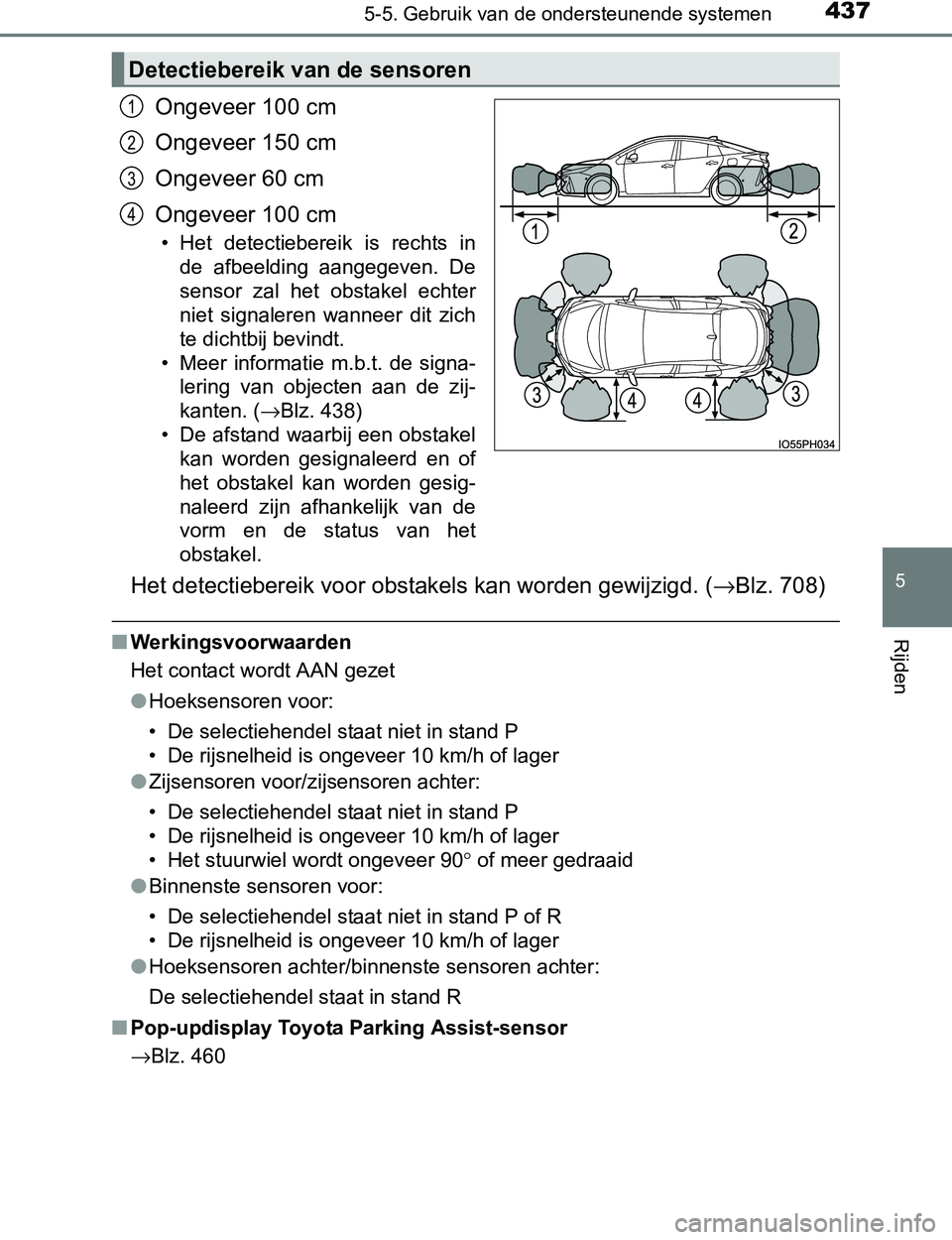

Detectiebereik van de sensoren
1
2
3
4
PRIUS PHV_OM_OM47A89E_(EE).book Page 437 Wednesday, December 14, 2016 1:05 PM

4385-5. Gebruik van de ondersteunende systemen

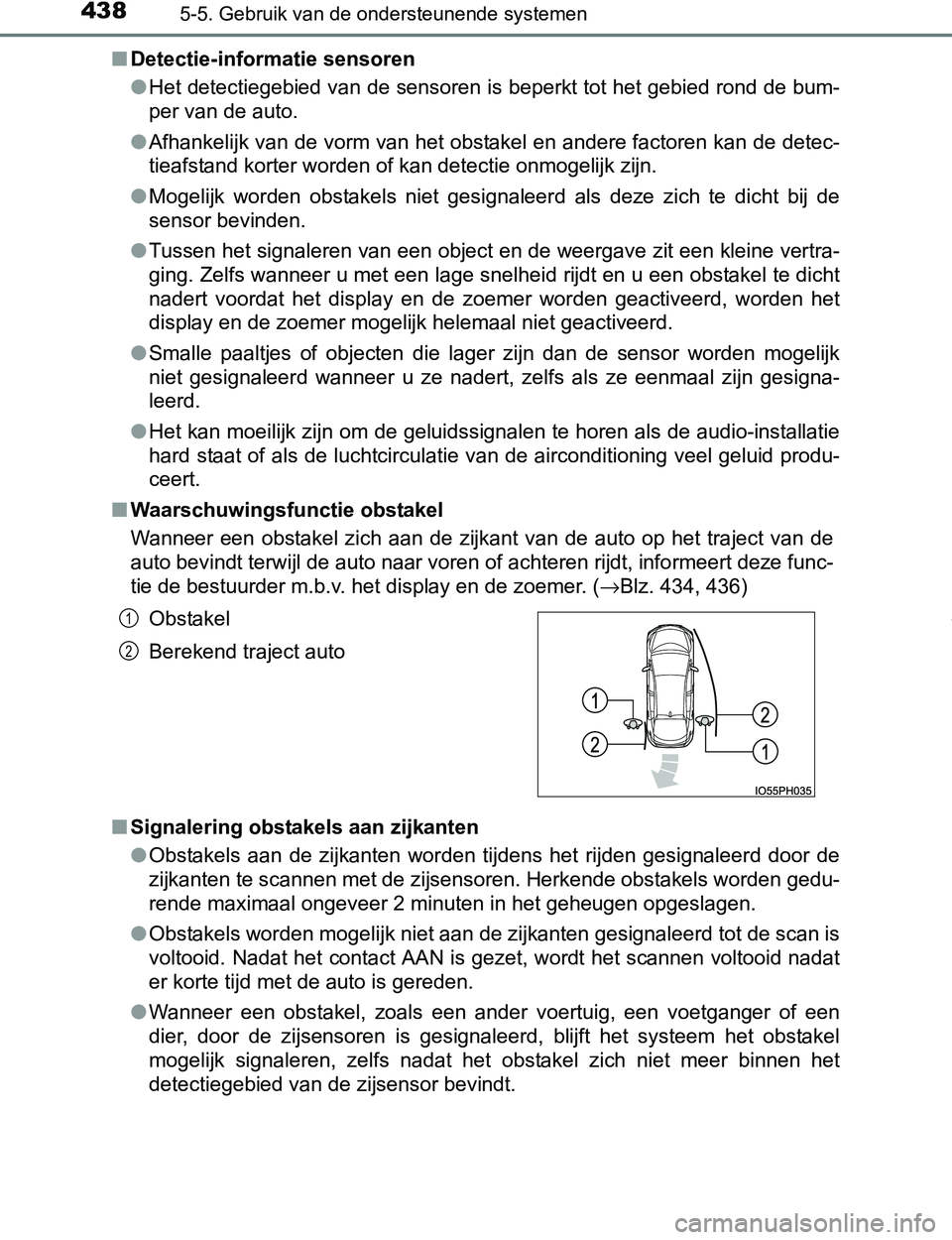

PRIUS PHV_OM_OM47A89E_(EE)■Detectie-informatie sensoren
●Het detectiegebied van de sensoren is beperkt tot het gebied rond de bum-
per van de auto.
●Afhankelijk van de vorm van het obstakel en andere factoren kan de detec-
tieafstand korter worden of kan detectie onmogelijk zijn.
●Mogelijk worden obstakels niet gesignaleerd als deze zich te dicht bij de
sensor bevinden.
●Tussen het signaleren van een object en de weergave zit een kleine vertra-
ging. Zelfs wanneer u met een lage snelheid rijdt en u een obstakel te dicht
nadert voordat het display en de zoemer worden geactiveerd, worden het
<0047004c00560053004f0044005c0003004800510003004700480003005d00520048005000480055000300500052004a0048004f004c004d004e0003004b0048004f0048005000440044004f00030051004c004800570003004a0048004400460057004c00
5900480048005500470011[
●Smalle paaltjes of objecten die lager zijn dan de sensor worden mogelijk
niet gesignaleerd wanneer u ze nadert, zelfs als ze eenmaal zijn gesigna-
leerd.
●Het kan moeilijk zijn om de geluidssignalen te horen als de audio-installatie
hard staat of als de luchtcirculatie van de airconditioning veel geluid produ-
ceert.
■Waarschuwingsfunctie obstakel
Wanneer een obstakel zich aan de zijkant van de auto op het traject van de
auto bevindt terwijl de auto naar voren of achteren rijdt, informeert deze func-
tie de bestuurder m.b.v. het display en de zoemer. (→Blz. 434, 436)
■Signalering obstakels aan zijkanten
●Obstakels aan de zijkanten worden tijdens het rijden gesignaleerd door de
zijkanten te scannen met de zijsensoren. Herkende obstakels worden gedu-
rende maximaal ongeveer 2 minuten in het geheugen opgeslagen.
●Obstakels worden mogelijk niet aan de zijkanten gesignaleerd tot de scan is
voltooid. Nadat het contact AAN is gezet, wordt het scannen voltooid nadat
er korte tijd met de auto is gereden.
●Wanneer een obstakel, zoals een ander voertuig, een voetganger of een
dier, door de zijsensoren is gesignaleerd, blijft het systeem het obstakel
mogelijk signaleren, zelfs nadat het obstakel zich niet meer binnen het
detectiegebied van de zijsensor bevindt. Obstakel
Berekend traject auto
1
2
PRIUS PHV_OM_OM47A89E_(EE).book Page 438 Wednesday, December 14, 2016 1:05 PM

4395-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden

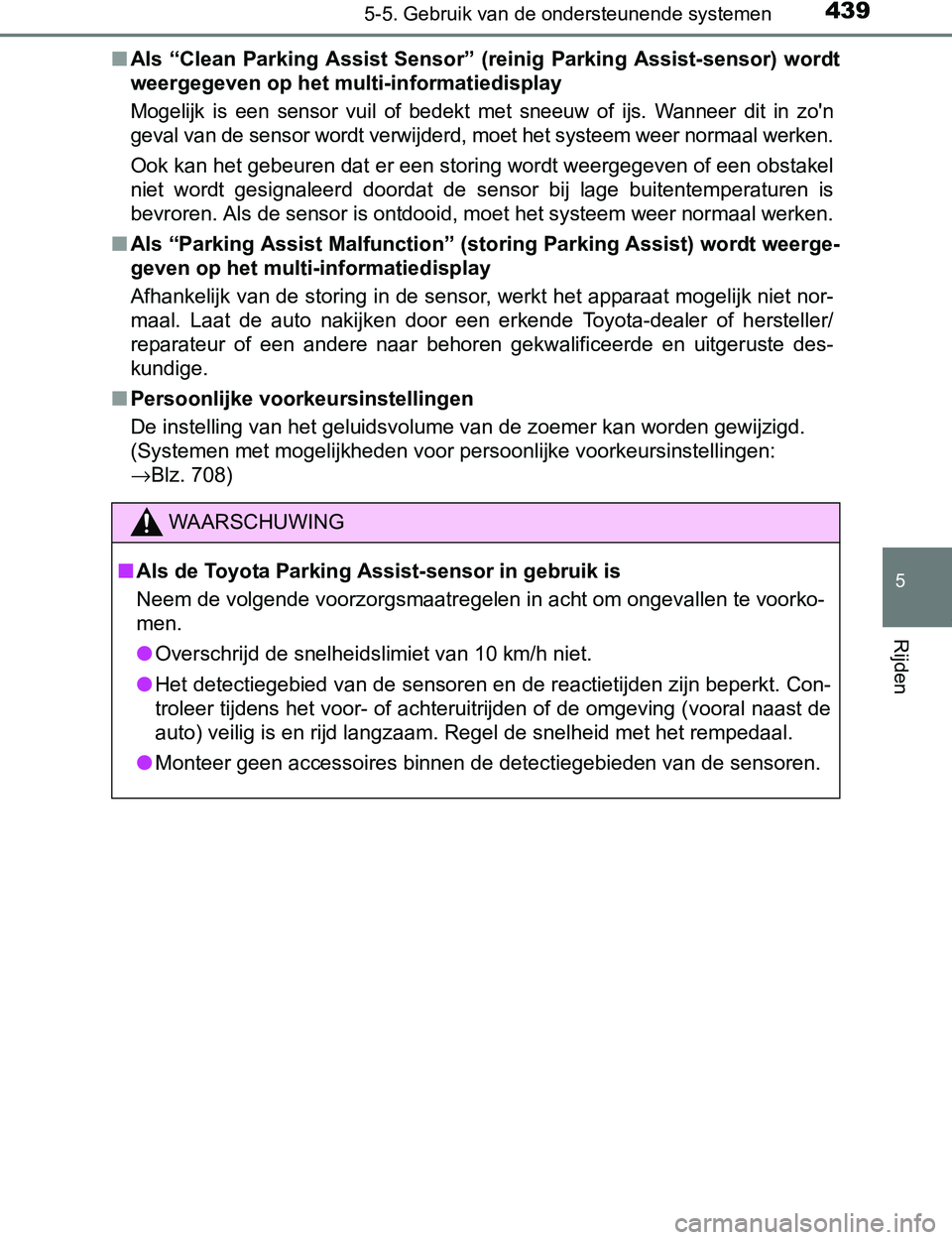

■Als “Clean Parking Assist Sensor” (reinig Parking Assist-sensor) wordt
weergegeven op het multi-informatiedisplay
Mogelijk is een sensor vuil of bedekt met sneeuw of ijs. Wanneer dit in zo'n
geval van de sensor wordt verwijderd, moet het systeem weer normaal werken.
Ook kan het gebeuren dat er een storing wordt weergegeven of een obstakel
niet wordt gesignaleerd doordat de sensor bij lage buitentemperaturen is
bevroren. Als de sensor is ontdooid, moet het systeem weer normaal werken.
■Als “Parking Assist Malfunction” (storing Parking Assist) wordt weerge-
geven op het multi-informatiedisplay
Afhankelijk van de storing in de sensor, werkt het apparaat mogelijk niet nor-
maal. Laat de auto nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
■Persoonlijke voorkeursinstellingen
De instelling van het geluidsvolume van de zoemer kan worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen:
→Blz. 708)
WAARSCHUWING
■Als de Toyota Parking Assist-sensor in gebruik is
Neem de volgende voorzorgsmaatregelen in acht om ongevallen te voorko-
men.
●Overschrijd de snelheidslimiet van 10 km/h niet.
●Het detectiegebied van de sensoren en de reactietijden zijn beperkt. Con-
troleer tijdens het voor- of achteruitrijden of de omgeving (vooral naast de
auto) veilig is en rijd langzaam. Regel de snelheid met het rempedaal.
●<00300052005100570048004800550003004a00480048005100030044004600460048005600560052004c00550048005600030045004c00510051004800510003004700480003004700480057004800460057004c0048004a00480045004c00480047004800
51000300590044005100030047004800030056004800510056[oren.
PRIUS PHV_OM_OM47A89E_(EE).book Page 439 Wednesday, December 14, 2016 1:05 PM

4405-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
WAARSCHUWING

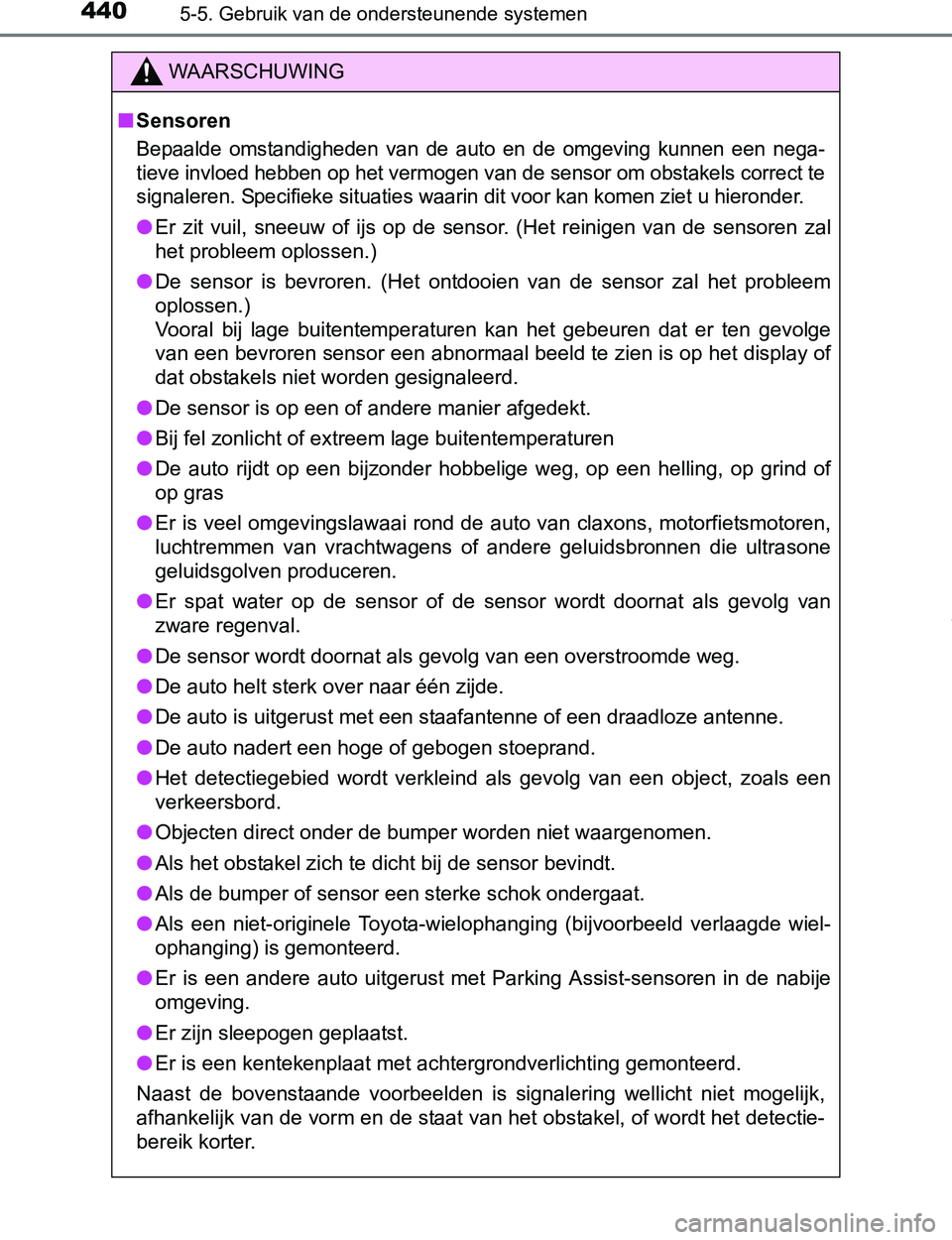

■Sensoren
Bepaalde omstandigheden van de auto en de omgeving kunnen een nega-
tieve invloed hebben op het vermogen van de sensor om obstakels correct te
signaleren. Specifieke situaties waarin dit voor kan komen ziet u hieronder.
●Er zit vuil, sneeuw of ijs op de sensor. (Het reinigen van de sensoren zal
het probleem oplossen.)
●De sensor is bevroren. (Het ontdooien van de sensor zal het probleem
oplossen.)
Vooral bij lage buitentemperaturen kan het gebeuren dat er ten gevolge
van een bevroren sensor een abnormaal beeld te zien is op het display of
dat obstakels niet worden gesignaleerd.
●De sensor is op een of andere manier afgedekt.
●Bij fel zonlicht of extreem lage buitentemperaturen
●De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of
op gras
●Er is veel omgevingslawaai rond de auto van claxons, motorfietsmotoren,
luchtremmen van vrachtwagens of andere geluidsbronnen die ultrasone
geluidsgolven produceren.
●Er spat water op de sensor of de sensor wordt doornat als gevolg van
zware regenval.
●De sensor wordt doornat als gevolg van een overstroomde weg.
●De auto helt sterk over naar één zijde.
●De auto is uitgerust met een staafantenne of een draadloze antenne.
●De auto nadert een hoge of gebogen stoeprand.
●Het detectiegebied wordt verkleind als gevolg van een object, zoals een
verkeersbord.
●Objecten direct onder de bumper worden niet waargenomen.
●Als het obstakel zich te dicht bij de sensor bevindt.
●Als de bumper of sensor een sterke schok ondergaat.
●Als een niet-originele Toyota-wielophanging (bijvoorbeeld verlaagde wiel-
ophanging) is gemonteerd.
●Er is een andere auto uitgerust met Parking Assist-sensoren in de nabije
omgeving.
●Er zijn sleepogen geplaatst.
●Er is een kentekenplaat met achtergrondverlichting gemonteerd.
Naast de bovenstaande voorbeelden is signalering wellicht niet mogelijk,
afhankelijk van de vorm en de staat van het obstakel, of wordt het detectie-
bereik korter.
PRIUS PHV_OM_OM47A89E_(EE).book Page 440 Wednesday, December 14, 2016 1:05 PM

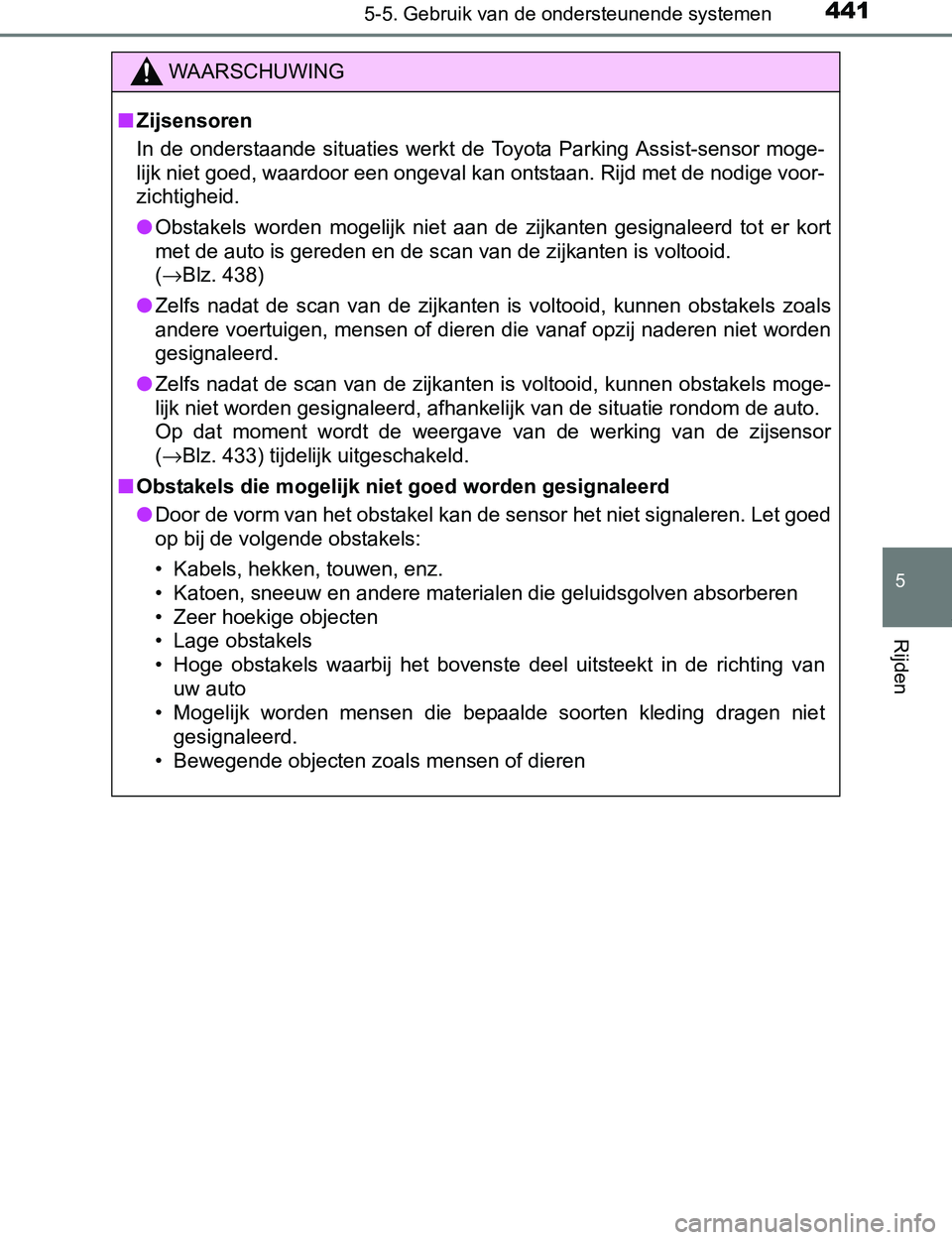

4415-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden
WAARSCHUWING
■Zijsensoren
In de onderstaande situaties werkt de Toyota Parking Assist-sensor moge-
lijk niet goed, waardoor een ongeval kan ontstaan. Rijd met de nodige voor-
zichtigheid.
●Obstakels worden mogelijk niet aan de zijkanten gesignaleerd tot er kort
<005000480057000300470048000300440058005700520003004c00560003004a0048005500480047004800510003004800510003004700480003005600460044005100030059004400510003004700480003005d004c004d004e0044005100570048005100
03004c0056000300590052004f005700520052004c00470011[
(→Blz. 438)
●Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstakels zoals
andere voertuigen, mensen of dieren die vanaf opzij naderen niet worden
gesignaleerd.
●Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstakels moge-
<004f004c004d004e00030051004c004800570003005a005200550047004800510003004a00480056004c004a00510044004f0048004800550047000f000300440049004b00440051004e0048004f004c004d004e0003005900440051000300470048000300
56004c0057005800440057004c004800030055005200510047[om de auto.
Op dat moment wordt de weergave van de werking van de zijsensor
(→Blz. 433) tijdelijk uitgeschakeld.
■Obstakels die mogelijk niet goed worden gesignaleerd
●Door de vorm van het obstakel kan de sensor het niet signaleren. Let goed
op bij de volgende obstakels:
• Kabels, hekken, touwen, enz.
• Katoen, sneeuw en andere materialen die geluidsgolven absorberen
• Zeer hoekige objecten
• Lage obstakels
• Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van
uw auto
• Mogelijk worden mensen die bepaalde soorten kleding dragen niet
gesignaleerd.
• Bewegende objecten zoals mensen of dieren
PRIUS PHV_OM_OM47A89E_(EE).book Page 441 Wednesday, December 14, 2016 1:05 PM

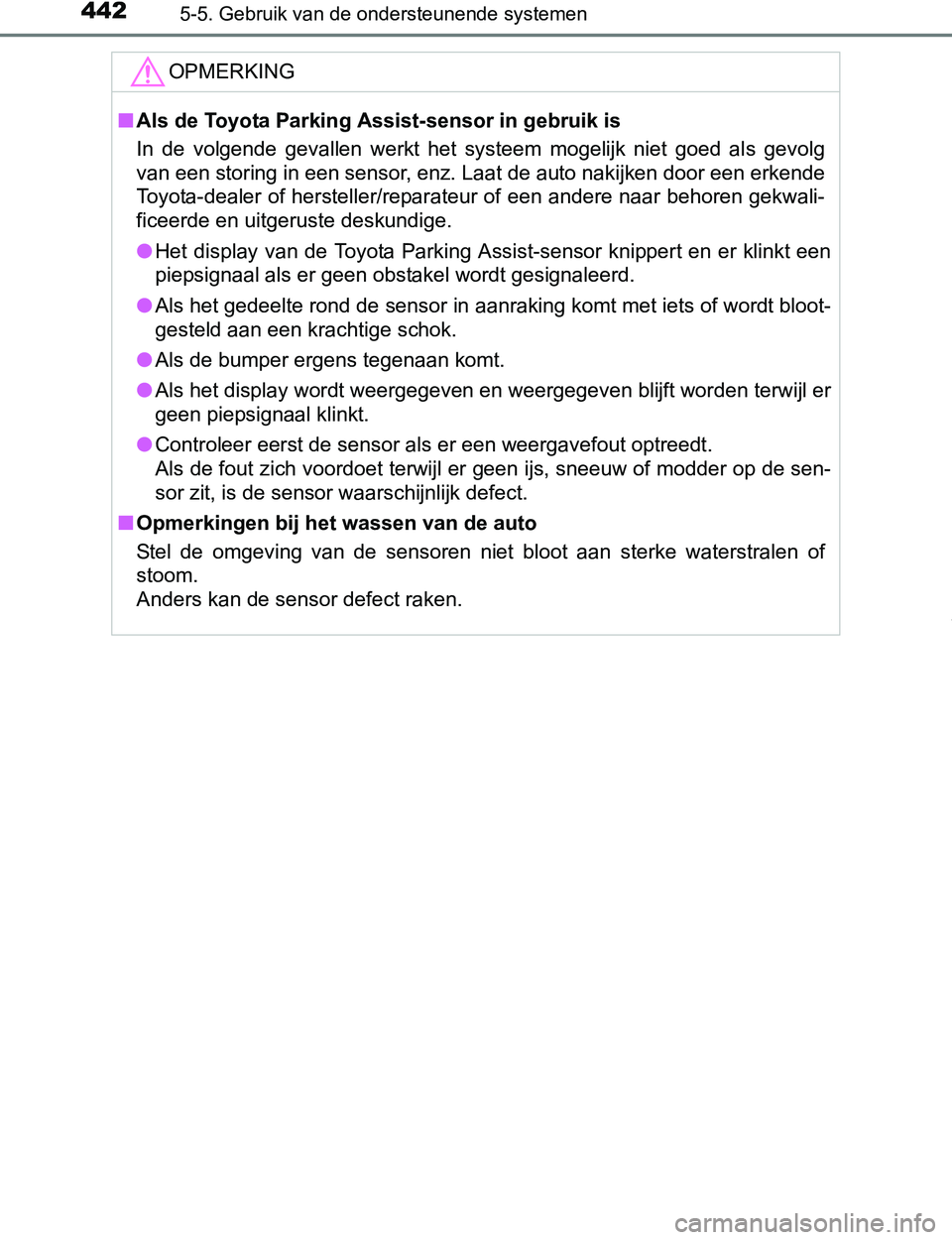

4425-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
OPMERKING
■Als de Toyota Parking Assist-sensor in gebruik is
In de volgende gevallen werkt het systeem mogelijk niet goed als gevolg
van een storing in een sensor, enz. Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
●Het display van de Toyota Parking Assist-sensor knippert en er klinkt een
piepsignaal als er geen obstakel wordt gesignaleerd.
●Als het gedeelte rond de sensor in aanraking komt met iets of wordt bloot-
gesteld aan een krachtige schok.
●Als de bumper ergens tegenaan komt.
●Als het display wordt weergegeven en weergegeven blijft worden terwijl er
geen piepsignaal klinkt.
●Controleer eerst de sensor als er een weergavefout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sen-
sor zit, is de sensor waarschijnlijk defect.
■Opmerkingen bij het wassen van de auto
Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of
stoom.
Anders kan de sensor defect raken.
PRIUS PHV_OM_OM47A89E_(EE).book Page 442 Wednesday, December 14, 2016 1:05 PM
