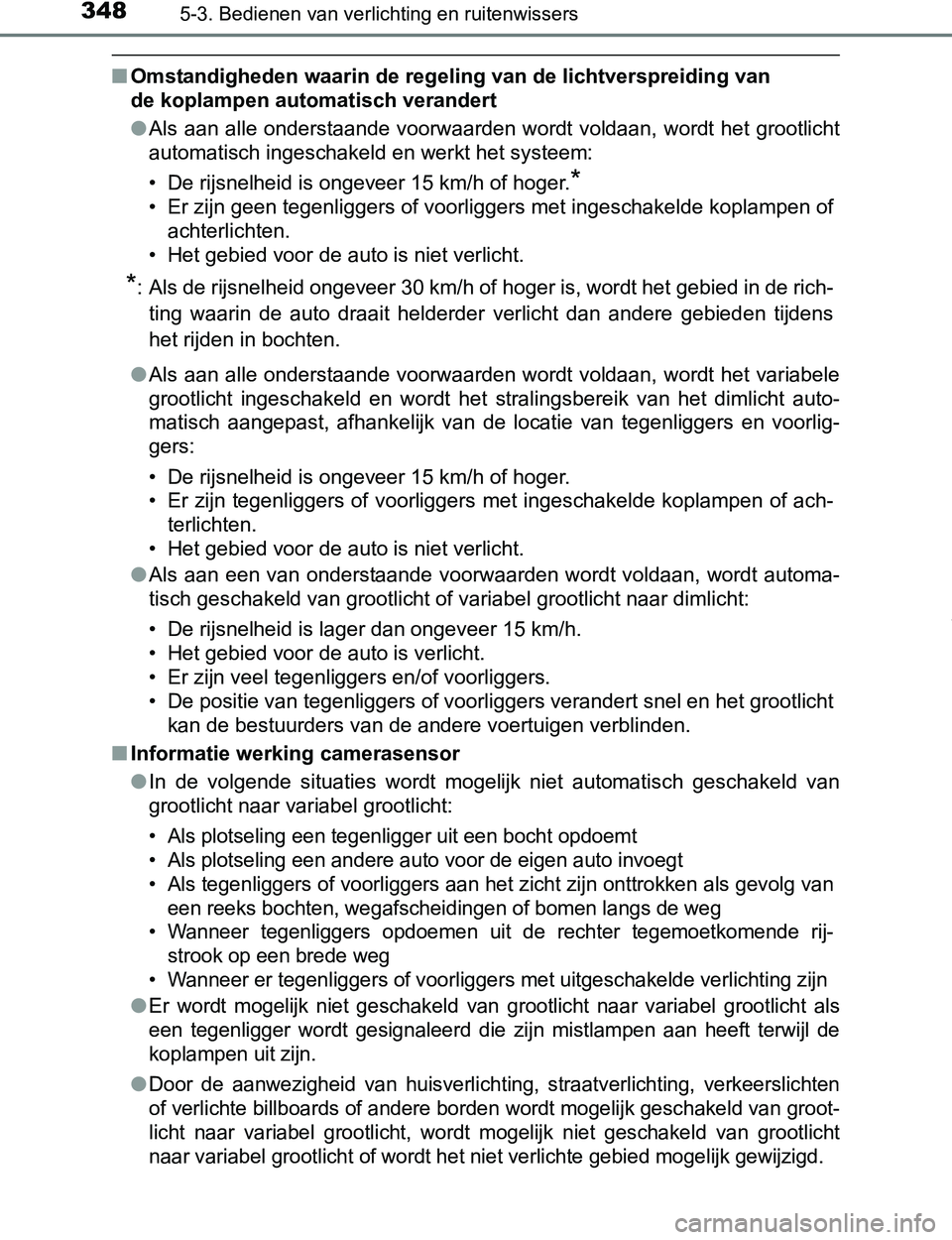

Page 348 of 746

3485-3. Bedienen van verlichting en ruitenwissers
PRIUS PHV_OM_OM47A89E_(EE)
■Omstandigheden waarin de regeling van de lichtverspreiding van
de koplampen automatisch verandert
●Als aan alle onderstaande voorwaarden wordt voldaan, wordt het grootlicht
automatisch ingeschakeld en werkt het systeem:
• De rijsnelheid is ongeveer 15 km/h of hoger.
*
• Er zijn geen tegenliggers of voorliggers met ingeschakelde koplampen of
achterlichten.
• Het gebied voor de auto is niet verlicht.
*: Als de rijsnelheid ongeveer 30 km/h of hoger is, wordt het gebied in de rich-
ting waarin de auto draait helderder verlicht dan andere gebieden tijdens
het rijden in bochten.
●Als aan alle onderstaande voorwaarden wordt voldaan, wordt het variabele
grootlicht ingeschakeld en wordt het stralingsbereik van het dimlicht auto-
matisch aangepast, afhankelijk van de locatie van tegenliggers en voorlig-
gers:
• De rijsnelheid is ongeveer 15 km/h of hoger.
• Er zijn tegenliggers of voorliggers met ingeschakelde koplampen of ach-
terlichten.
• Het gebied voor de auto is niet verlicht.
●Als aan een van onderstaande voorwaarden wordt voldaan, wordt automa-
tisch geschakeld van grootlicht of variabel grootlicht naar dimlicht:
• De rijsnelheid is lager dan ongeveer 15 km/h.
• Het gebied voor de auto is verlicht.
• Er zijn veel tegenliggers en/of voorliggers.
• De positie van tegenliggers of voorliggers verandert snel en het grootlicht
kan de bestuurders van de andere voertuigen verblinden.
■Informatie werking camerasensor
●In de volgende situaties wordt mogelijk niet automatisch geschakeld van
grootlicht naar variabel grootlicht:
• Als plotseling een tegenligger uit een bocht opdoemt
• Als plotseling een andere auto voor de eigen auto invoegt
• Als tegenliggers of voorliggers aan het zicht zijn onttrokken als gevolg van
een reeks bochten, wegafscheidingen of bomen langs de weg
• Wanneer tegenliggers opdoemen uit de rechter tegemoetkomende rij-
strook op een brede weg
• Wanneer er tegenliggers of voorliggers met uitgeschakelde verlichting zijn
●Er wordt mogelijk niet geschakeld van grootlicht naar variabel grootlicht als
een tegenligger wordt gesignaleerd die zijn mistlampen aan heeft terwijl de
koplampen uit zijn.
●Door de aanwezigheid van huisverlichting, straatverlichting, verkeerslichten
of verlichte billboards of andere borden wordt mogelijk geschakeld van groot-
licht naar variabel grootlicht, wordt mogelijk niet geschakeld van grootlicht
naar variabel grootlicht of wordt het niet verlichte gebied mogelijk gewijzigd.
PRIUS PHV_OM_OM47A89E_(EE).book Page 348 Wednesday, December 14, 2016 1:05 PM

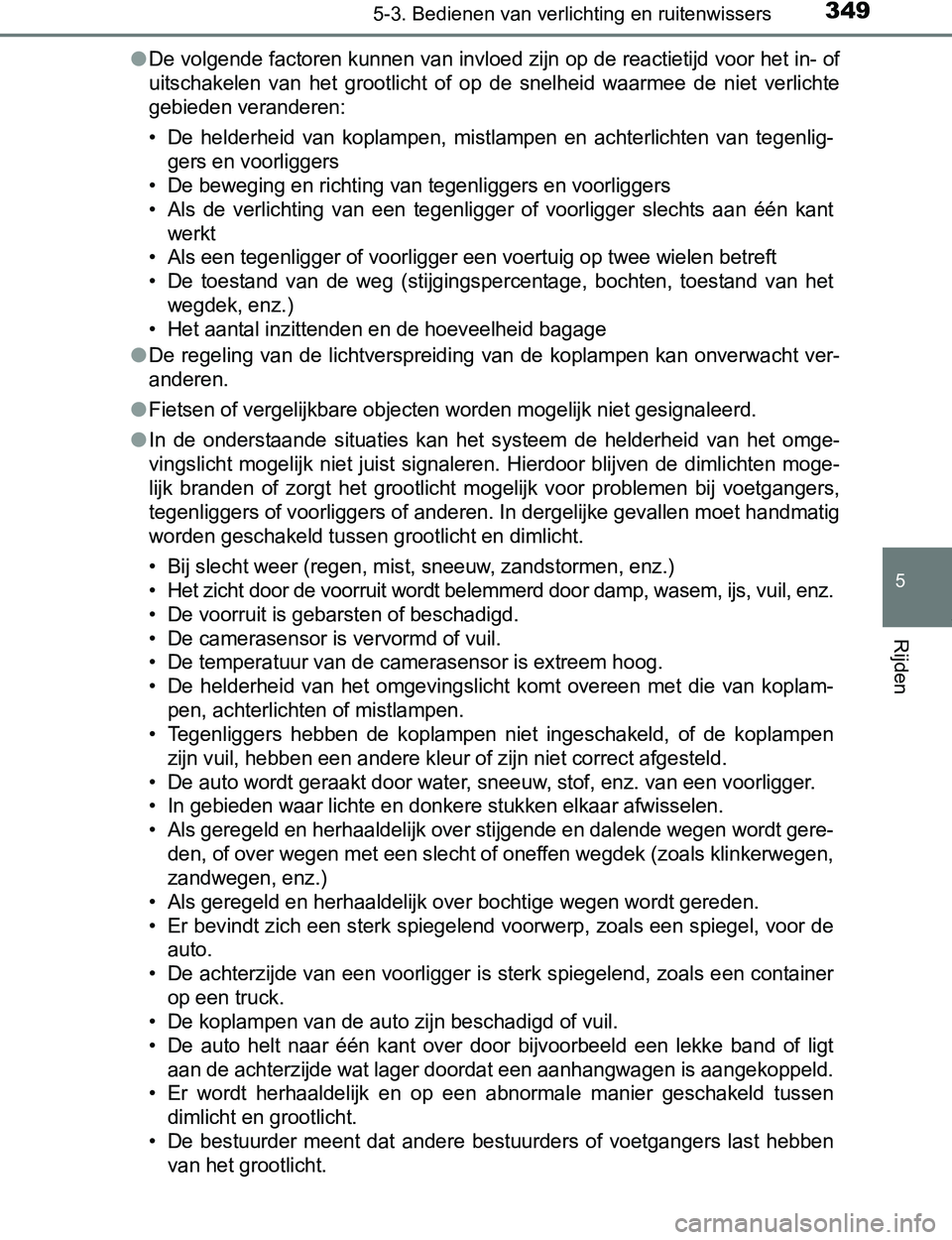

Page 349 of 746

3495-3. Bedienen van verlichting en ruitenwissers
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden
●De volgende factoren kunnen van invloed zijn op de reactietijd voor het in- of
uitschakelen van het grootlicht of op de snelheid waarmee de niet verlichte
gebieden veranderen:
• De helderheid van koplampen, mistlampen en achterlichten van tegenlig-
gers en voorliggers
• De beweging en richting van tegenliggers en voorliggers
• Als de verlichting van een tegenligger of voorligger slechts aan één kant
werkt
• Als een tegenligger of voorligger een voertuig op twee wielen betreft
• De toestand van de weg (stijgingspercentage, bochten, toestand van het
wegdek, enz.)
• Het aantal inzittenden en de hoeveelheid bagage
●De regeling van de lichtverspreiding van de koplampen kan onverwacht ver-
anderen.
●Fietsen of vergelijkbare objecten worden mogelijk niet gesignaleerd.
●In de onderstaande situaties kan het systeem de helderheid van het omge-
vingslicht mogelijk niet juist signaleren. Hierdoor blijven de dimlichten moge-
lijk branden of zorgt het grootlicht mogelijk voor problemen bij voetgangers,
tegenliggers of voorliggers of anderen. In dergelijke gevallen moet handmatig
worden geschakeld tussen grootlicht en dimlicht.
• Bij slecht weer (regen, mist, sneeuw, zandstormen, enz.)
• Het zicht door de voorruit wordt belemmerd door damp, wasem, ijs, vuil, enz.
• De voorruit is gebarsten of beschadigd.
• De camerasensor is vervormd of vuil.
• De temperatuur van de camerasensor is extreem hoog.
• De helderheid van het omgevingslicht komt overeen met die van koplam-
pen, achterlichten of mistlampen.
• Tegenliggers hebben de koplampen niet ingeschakeld, of de koplampen
zijn vuil, hebben een andere kleur of zijn niet correct afgesteld.
• De auto wordt geraakt door water, sneeuw, stof, enz. van een voorligger.
• In gebieden waar lichte en donkere stukken elkaar afwisselen.
• Als geregeld en herhaaldelijk over stijgende en dalende wegen wordt gere-
den, of over wegen met een slecht of oneffen wegdek (zoals klinkerwegen,
zandwegen, enz.)
• Als geregeld en herhaaldelijk over bochtige wegen wordt gereden.
• Er bevindt zich een sterk spiegelend voorwerp, zoals een spiegel, voor de
auto.
• De achterzijde van een voorligger is sterk spiegelend, zoals een container
op een truck.
• De koplampen van de auto zijn beschadigd of vuil.
• De auto helt naar één kant over door bijvoorbeeld een lekke band of ligt
aan de achterzijde wat lager doordat een aanhangwagen is aangekoppeld.
• Er wordt herhaaldelijk en op een abnormale manier geschakeld tussen
dimlicht en grootlicht.
• De bestuurder meent dat andere bestuurders of voetgangers last hebben
van het grootlicht.
PRIUS PHV_OM_OM47A89E_(EE).book Page 349 Wednesday, December 14, 2016 1:05 PM

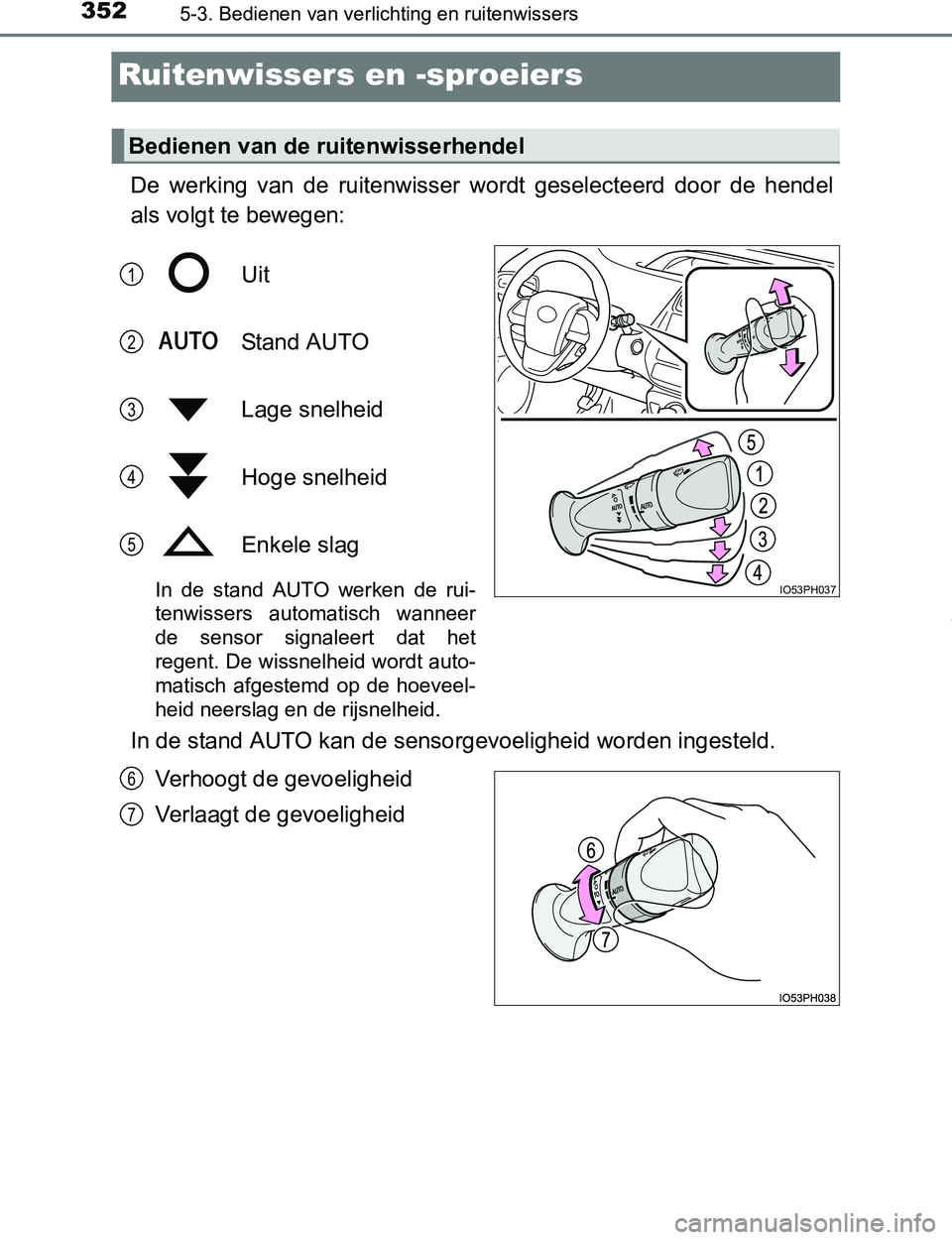

Page 352 of 746

3525-3. Bedienen van verlichting en ruitenwissers
PRIUS PHV_OM_OM47A89E_(EE)
Ruitenwissers en -sproeiers
De werking van de ruitenwisser wordt geselecteerd door de hendel
als volgt te bewegen:
Uit
Stand AUTO
Lage snelheid
Hoge snelheid
Enkele slag
In de stand AUTO werken de rui-
tenwissers automatisch wanneer
de sensor signaleert dat het
regent. De wissnelheid wordt auto-
matisch afgestemd op de hoeveel-
heid neerslag en de rijsnelheid.
In de stand AUTO kan de sensorgevoeligheid worden ingesteld.
Verhoogt de gevoeligheid
Verlaagt de gevoeligheid
Bedienen van de ruitenwisserhendel
IO53PH037
1
2
3
4
5
6
7
PRIUS PHV_OM_OM47A89E_(EE).book Page 352 Wednesday, December 14, 2016 1:05 PM

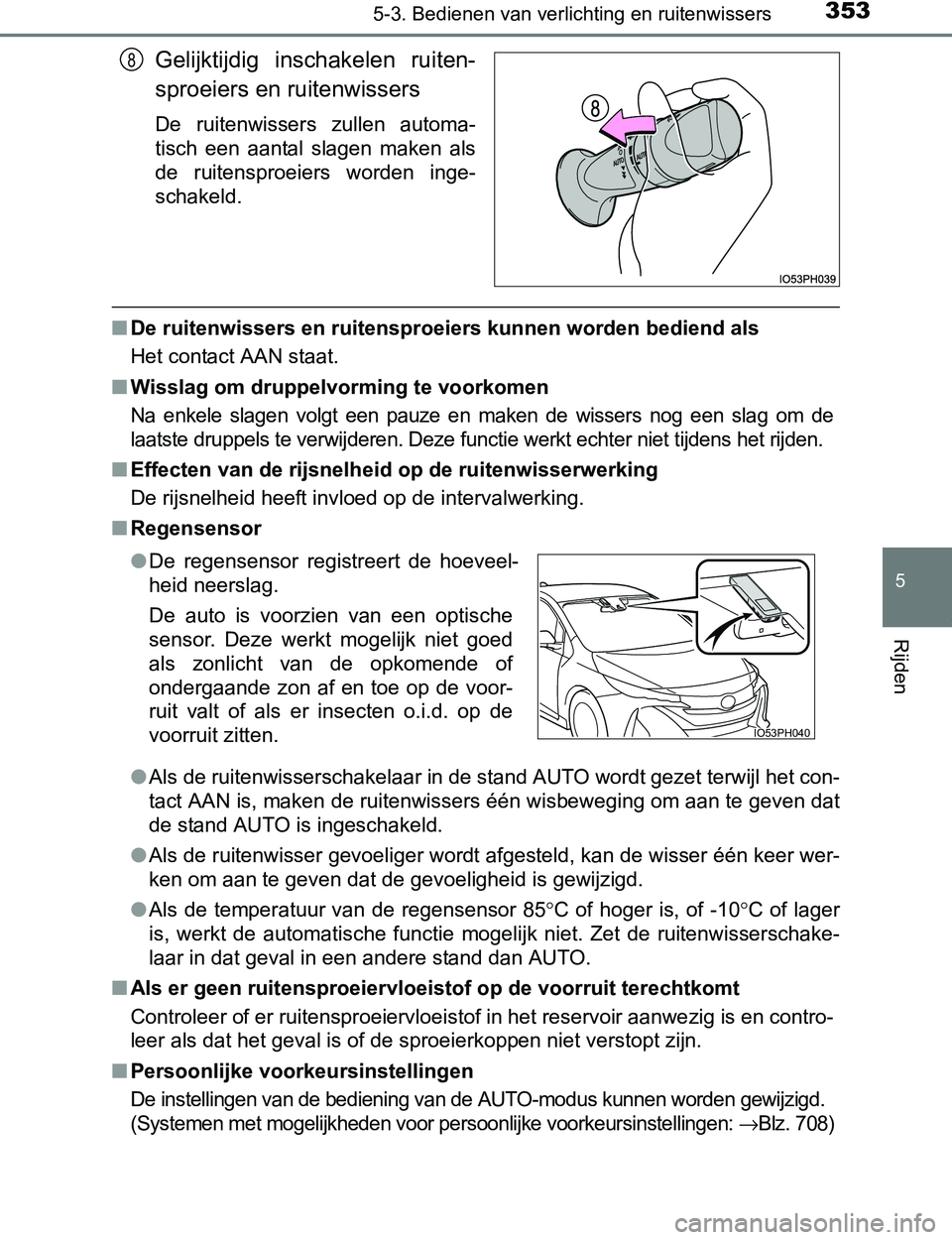

Page 353 of 746

3535-3. Bedienen van verlichting en ruitenwissers
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden
Gelijktijdig inschakelen ruiten-
sproeiers en ruitenwissers
De ruitenwissers zullen automa-
tisch een aantal slagen maken als
de ruitensproeiers worden inge-
schakeld.
■De ruitenwissers en ruitensproeiers kunnen worden bediend als
Het contact AAN staat.
■Wisslag om druppelvorming te voorkomen
Na enkele slagen volgt een pauze en maken de wissers nog een slag om de
laatste druppels te verwijderen. Deze functie werkt echter niet tijdens het rijden.
■Effecten van de rijsnelheid op de ruitenwisserwerking
De rijsnelheid heeft invloed op de intervalwerking.
■Regensensor
●Als de ruitenwisserschakelaar in de stand AUTO wordt gezet terwijl het con-
tact AAN is, maken de ruitenwissers één wisbeweging om aan te geven dat
de stand AUTO is ingeschakeld.
●Als de ruitenwisser gevoeliger wordt afgesteld, kan de wisser één keer wer-
ken om aan te geven dat de gevoeligheid is gewijzigd.
●Als de temperatuur van de regensensor 85°C of hoger is, of -10°C of lager
is, werkt de automatische functie mogelijk niet. Zet de ruitenwisserschake-
laar in dat geval in een andere stand dan AUTO.
■Als er geen ruitensproeiervloeistof op de voorruit terechtkomt
Controleer of er ruitensproeiervloeistof in het reservoir aanwezig is en contro-
<004f00480048005500030044004f005600030047004400570003004b004800570003004a004800590044004f0003004c0056000300520049000300470048000300560053005500520048004c00480055004e0052005300530048005100030051004c004800
570003005900480055005600570052005300570003005d004c[jn.
■Persoonlijke voorkeursinstellingen
De instellingen van de bediening van de AUTO-modus kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen:
→Blz. 708)
8
●De regensensor registreert de hoeveel-
heid neerslag.
De auto is voorzien van een optische
sensor. Deze werkt mogelijk niet goed
als zonlicht van de opkomende of
ondergaande zon af en toe op de voor-
ruit valt of als er insecten o.i.d. op de
voorruit zitten.
IO53PH040
PRIUS PHV_OM_OM47A89E_(EE).book Page 353 Wednesday, December 14, 2016 1:05 PM

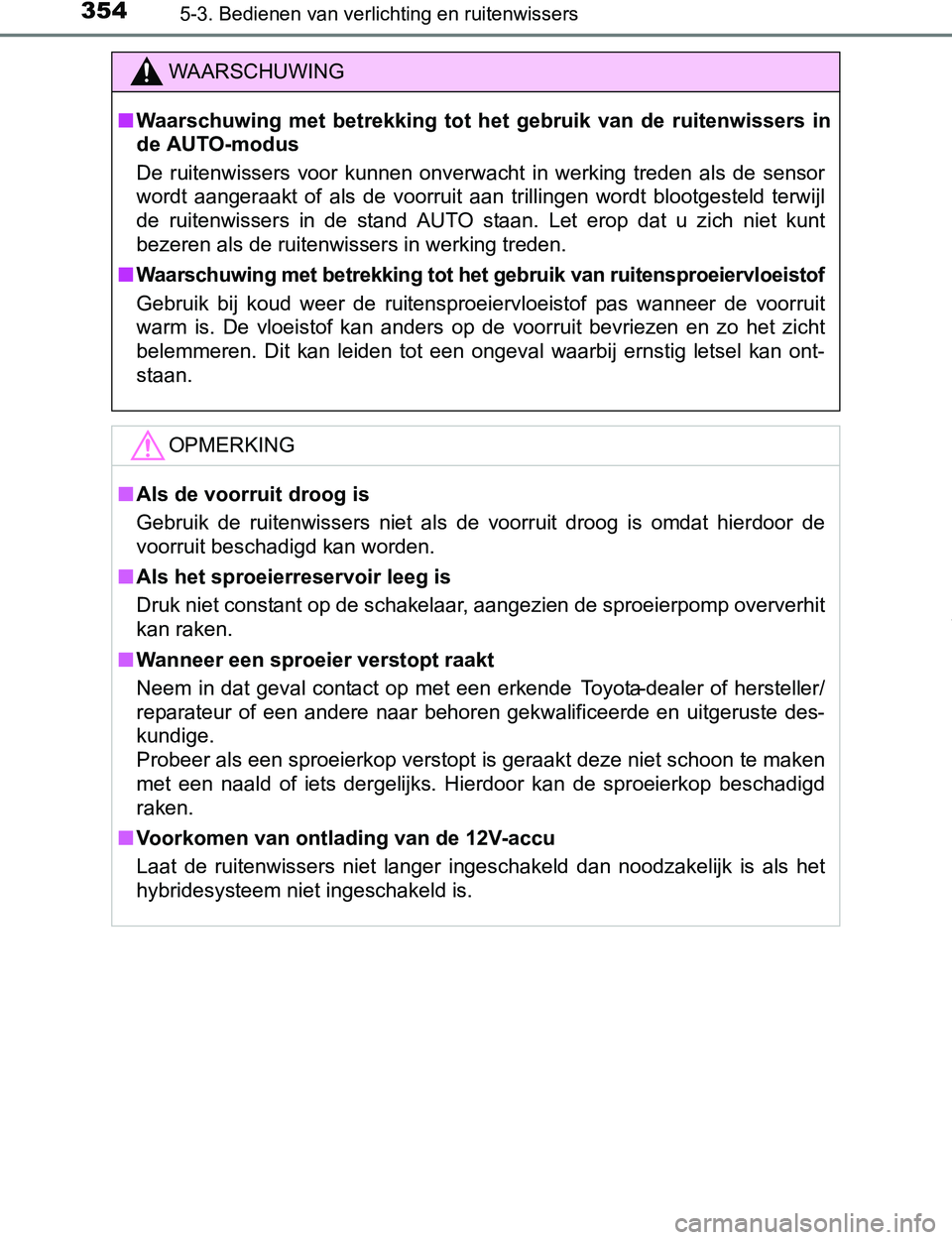

Page 354 of 746

3545-3. Bedienen van verlichting en ruitenwissers
PRIUS PHV_OM_OM47A89E_(EE)
WAARSCHUWING
■Waarschuwing met betrekking tot het gebruik van de ruitenwissers in
de AUTO-modus
De ruitenwissers voor kunnen onverwacht in werking treden als de sensor
wordt aangeraakt of als de voorruit aan trillingen wordt blootgesteld terwijl
de ruitenwissers in de stand AUTO staan. Let erop dat u zich niet kunt
bezeren als de ruitenwissers in werking treden.
■
Waarschuwing met betrekking tot het gebruik van ruitensproeiervloeistof
Gebruik bij koud weer de ruitensproeiervloeistof pas wanneer de voorruit
warm is. De vloeistof kan anders op de voorruit bevriezen en zo het zicht
belemmeren. Dit kan leiden tot een ongeval waarbij ernstig letsel kan ont-
staan.
OPMERKING
■Als de voorruit droog is
Gebruik de ruitenwissers niet als de voorruit droog is omdat hierdoor de
voorruit beschadigd kan worden.
■Als het sproeierreservoir leeg is
Druk niet constant op de schakelaar, aangezien de sproeierpomp oververhit
kan raken.
■Wanneer een sproeier verstopt raakt
Neem in dat geval contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
Probeer als een sproeierkop verstopt is geraakt deze niet schoon te maken
met een naald of iets dergelijks. Hierdoor kan de sproeierkop beschadigd
raken.
■Voorkomen van ontlading van de 12V-accu
Laat de ruitenwissers niet langer ingeschakeld dan noodzakelijk is als het
hybridesysteem niet ingeschakeld is.
PRIUS PHV_OM_OM47A89E_(EE).book Page 354 Wednesday, December 14, 2016 1:05 PM

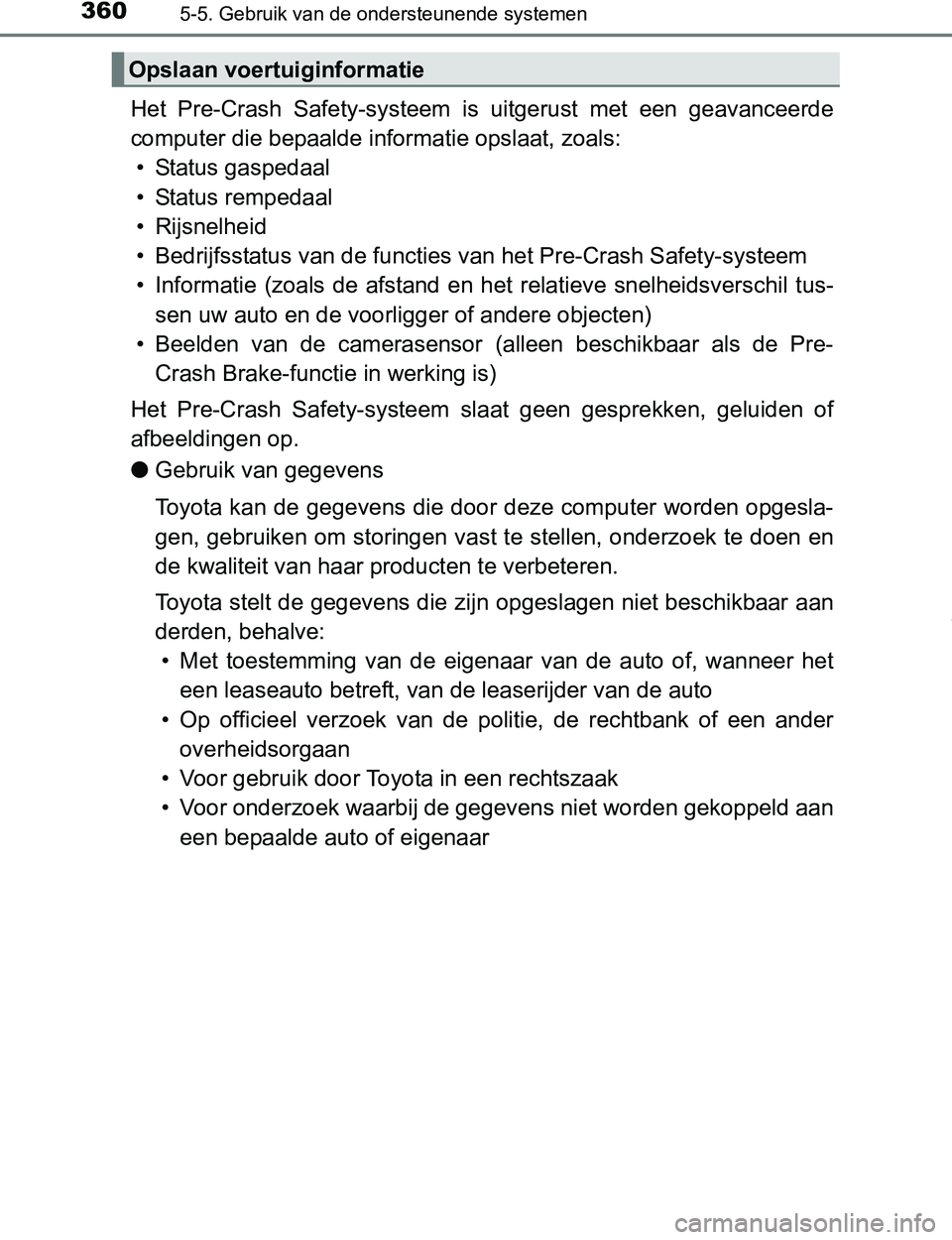

Page 360 of 746

3605-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
Het Pre-Crash Safety-systeem is uitgerust met een geavanceerde
computer die bepaalde informatie opslaat, zoals:
• Status gaspedaal
• Status rempedaal
• Rijsnelheid
• Bedrijfsstatus van de functies van het Pre-Crash Safety-systeem
• Informatie (zoals de afstand en het relatieve snelheidsverschil tus-
sen uw auto en de voorligger of andere objecten)
• Beelden van de camerasensor (alleen beschikbaar als de Pre-
Crash Brake-functie in werking is)
Het Pre-Crash Safety-systeem slaat geen gesprekken, geluiden of
afbeeldingen op.
●Gebruik van gegevens
Toyota kan de gegevens die door deze computer worden opgesla-
gen, gebruiken om storingen vast te stellen, onderzoek te doen en
de kwaliteit van haar producten te verbeteren.
Toyota stelt de gegevens die zijn opgeslagen niet beschikbaar aan
derden, behalve:
• Met toestemming van de eigenaar van de auto of, wanneer het
een leaseauto betreft, van de leaserijder van de auto
• Op officieel verzoek van de politie, de rechtbank of een ander
overheidsorgaan
• Voor gebruik door Toyota in een rechtszaak
• Voor onderzoek waarbij de gegevens niet worden gekoppeld aan
een bepaalde auto of eigenaar
Opslaan voertuiginformatie
PRIUS PHV_OM_OM47A89E_(EE).book Page 360 Wednesday, December 14, 2016 1:05 PM

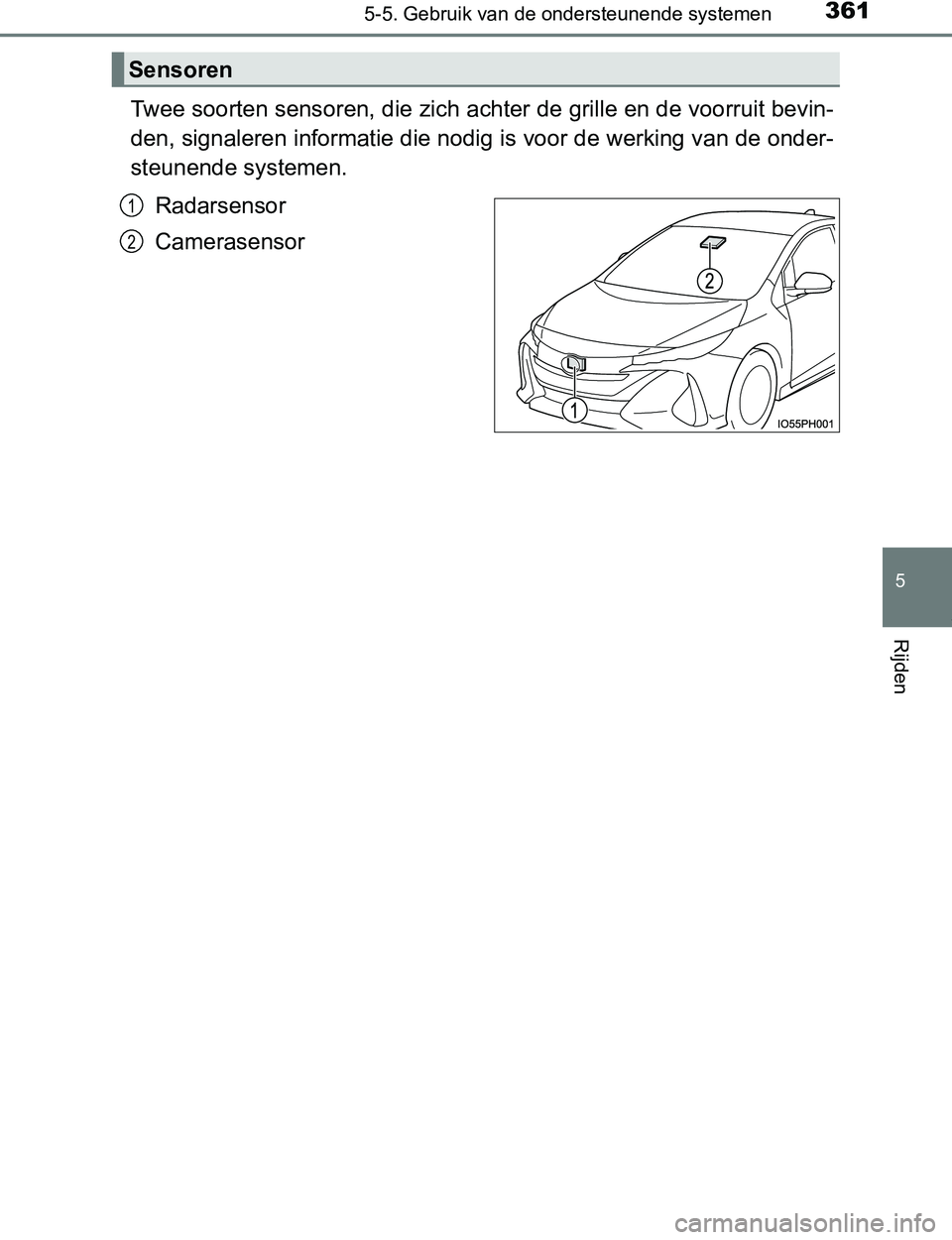

Page 361 of 746

3615-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden
Twee soorten sensoren, die zich achter de grille en de voorruit bevin-
den, signaleren informatie die nodig is voor de werking van de onder-
steunende systemen.
Radarsensor
Camerasensor
Sensoren
1
2
PRIUS PHV_OM_OM47A89E_(EE).book Page 361 Wednesday, December 14, 2016 1:05 PM
Page 362 of 746

3625-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)

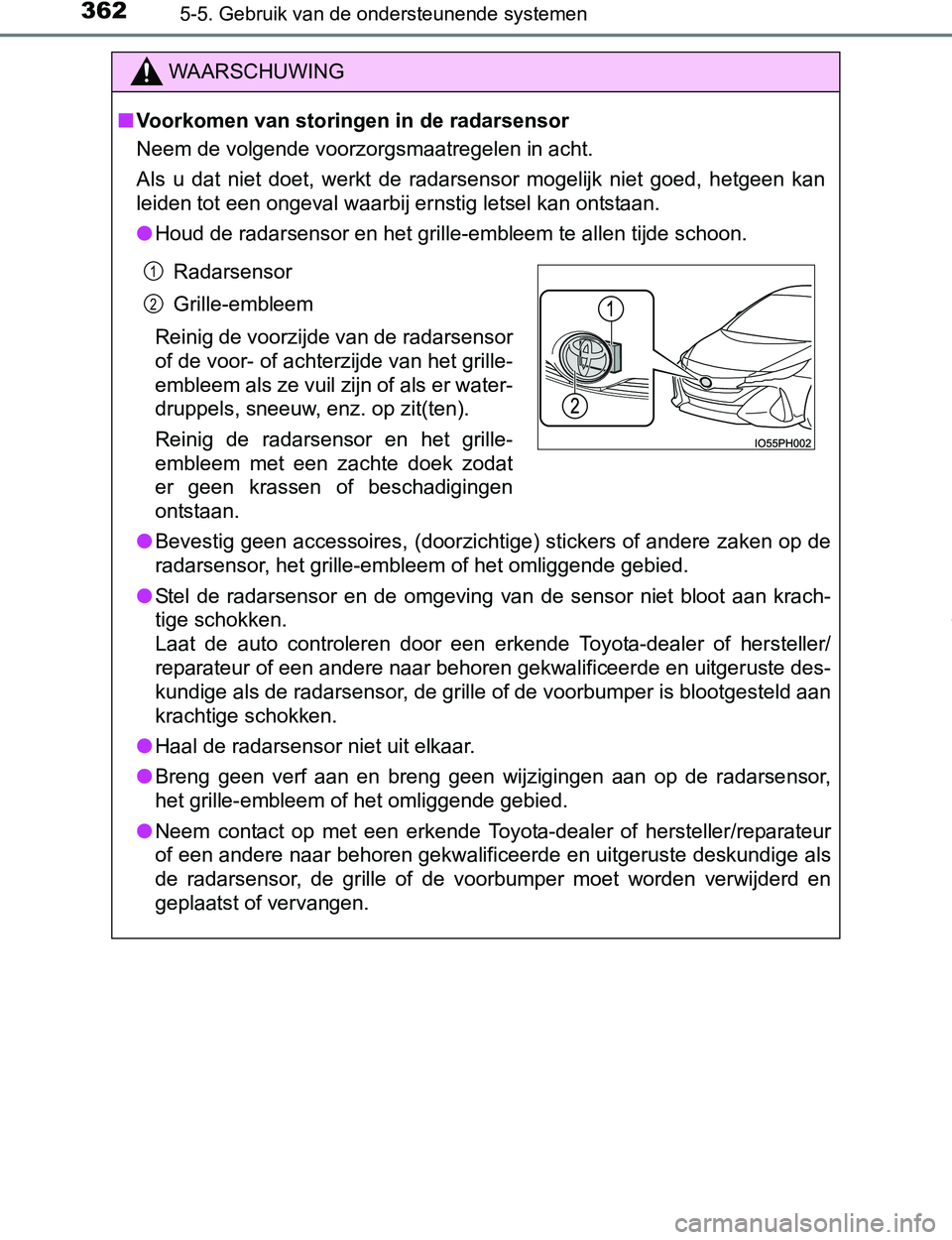

WAARSCHUWING
■Voorkomen van storingen in de radarsensor
Neem de volgende voorzorgsmaatregelen in acht.
Als u dat niet doet, werkt de radarsensor mogelijk niet goed, hetgeen kan
leiden tot een ongeval waarbij ernstig letsel kan ontstaan.
●<002b0052005800470003004700480003005500440047004400550056004800510056005200550003004800510003004b004800570003004a0055004c004f004f00480010004800500045004f00480048005000030057004800030044004f004f0048005100
030057004c004d00470048000300560046004b005200520051[.
●Bevestig geen accessoires, (doorzichtige) stickers of andere zaken op de
radarsensor, het grille-embleem of het omliggende gebied.
●Stel de radarsensor en de omgeving van de sensor niet bloot aan krach-
tige schokken.
Laat de auto controleren door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige als de radarsensor, de grille of de voorbumper is blootgesteld aan
krachtige schokken.
●Haal de radarsensor niet uit elkaar.
●Breng geen verf aan en breng geen wijzigingen aan op de radarsensor,
het grille-embleem of het omliggende gebied.
●Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige als
de radarsensor, de grille of de voorbumper moet worden verwijderd en
geplaatst of vervangen.
Radarsensor
Grille-embleem
Reinig de voorzijde van de radarsensor
of de voor- of achterzijde van het grille-
embleem als ze vuil zijn of als er water-
druppels, sneeuw, enz. op zit(ten).
Reinig de radarsensor en het grille-
embleem met een zachte doek zodat
er geen krassen of beschadigingen
ontstaan.1
2
PRIUS PHV_OM_OM47A89E_(EE).book Page 362 Wednesday, December 14, 2016 1:05 PM
Page 363 of 746

3635-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden

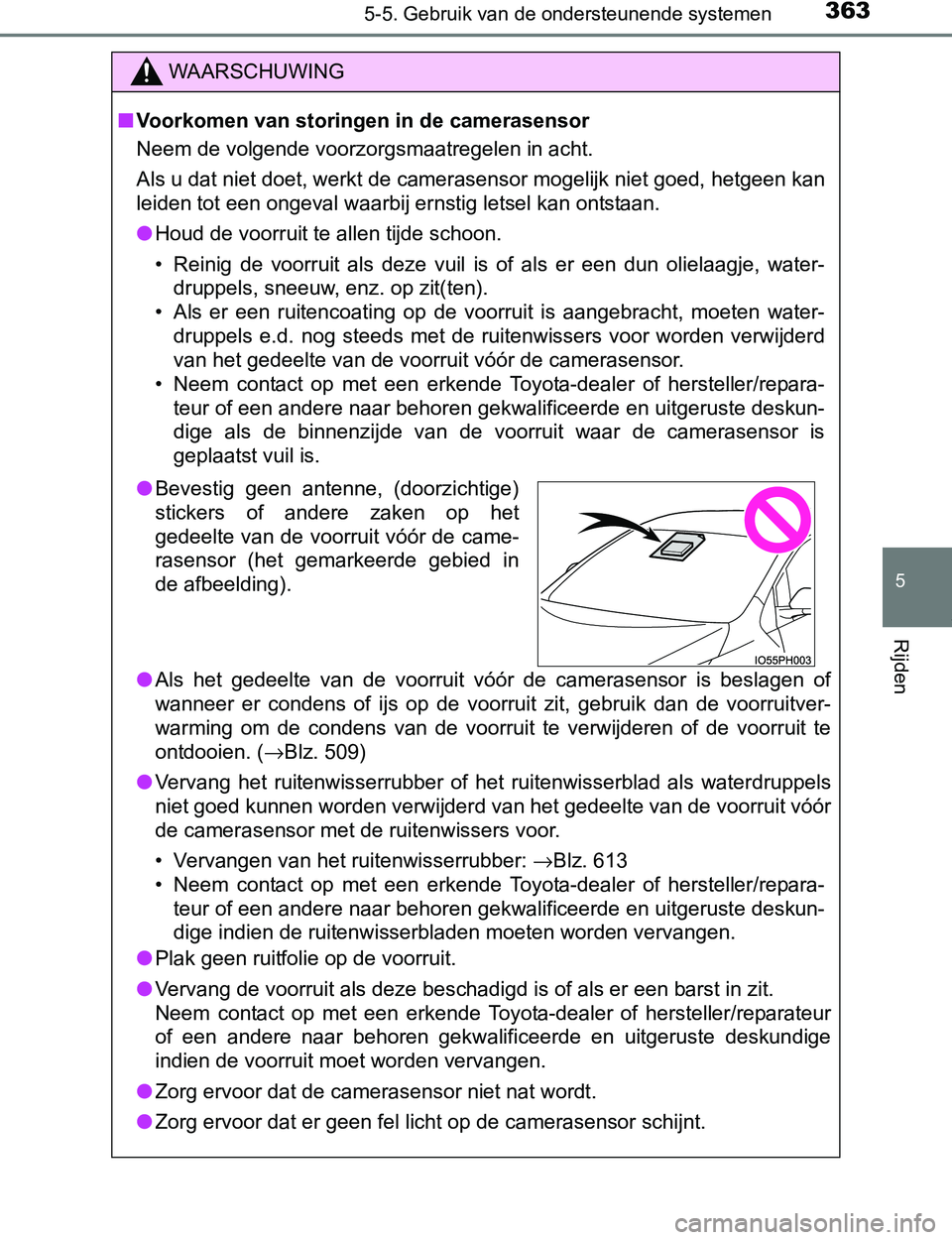

WAARSCHUWING
■Voorkomen van storingen in de camerasensor
Neem de volgende voorzorgsmaatregelen in acht.
Als u dat niet doet, werkt de camerasensor mogelijk niet goed, hetgeen kan
leiden tot een ongeval waarbij ernstig letsel kan ontstaan.
●Houd de voorruit te allen tijde schoon.
• Reinig de voorruit als deze vuil is of als er een dun olielaagje, water-
druppels, sneeuw, enz. op zit(ten).
• Als er een ruitencoating op de voorruit is aangebracht, moeten water-
druppels e.d. nog steeds met de ruitenwissers voor worden verwijderd
van het gedeelte van de voorruit vóór de camerasensor.
• Neem contact op met een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige als de binnenzijde van de voorruit waar de camerasensor is
geplaatst vuil is.
●Als het gedeelte van de voorruit vóór de camerasensor is beslagen of
wanneer er condens of ijs op de voorruit zit, gebruik dan de voorruitver-
warming om de condens van de voorruit te verwijderen of de voorruit te
ontdooien. (→Blz. 509)
●Vervang het ruitenwisserrubber of het ruitenwisserblad als waterdruppels
niet goed kunnen worden verwijderd van het gedeelte van de voorruit vóór
de camerasensor met de ruitenwissers voor.
• Vervangen van het ruitenwisserrubber: →Blz. 613
• Neem contact op met een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige indien de ruitenwisserbladen moeten worden vervangen.
●Plak geen ruitfolie op de voorruit.
●Vervang de voorruit als deze beschadigd is of als er een barst in zit.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige
indien de voorruit moet worden vervangen.
●Zorg ervoor dat de camerasensor niet nat wordt.
●Zorg ervoor dat er geen fel licht op de camerasensor schijnt.
●Bevestig geen antenne, (doorzichtige)
stickers of andere zaken op het
gedeelte van de voorruit vóór de came-
rasensor (het gemarkeerde gebied in
de afbeelding).
PRIUS PHV_OM_OM47A89E_(EE).book Page 363 Wednesday, December 14, 2016 1:05 PM
Page 364 of 746

3645-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)

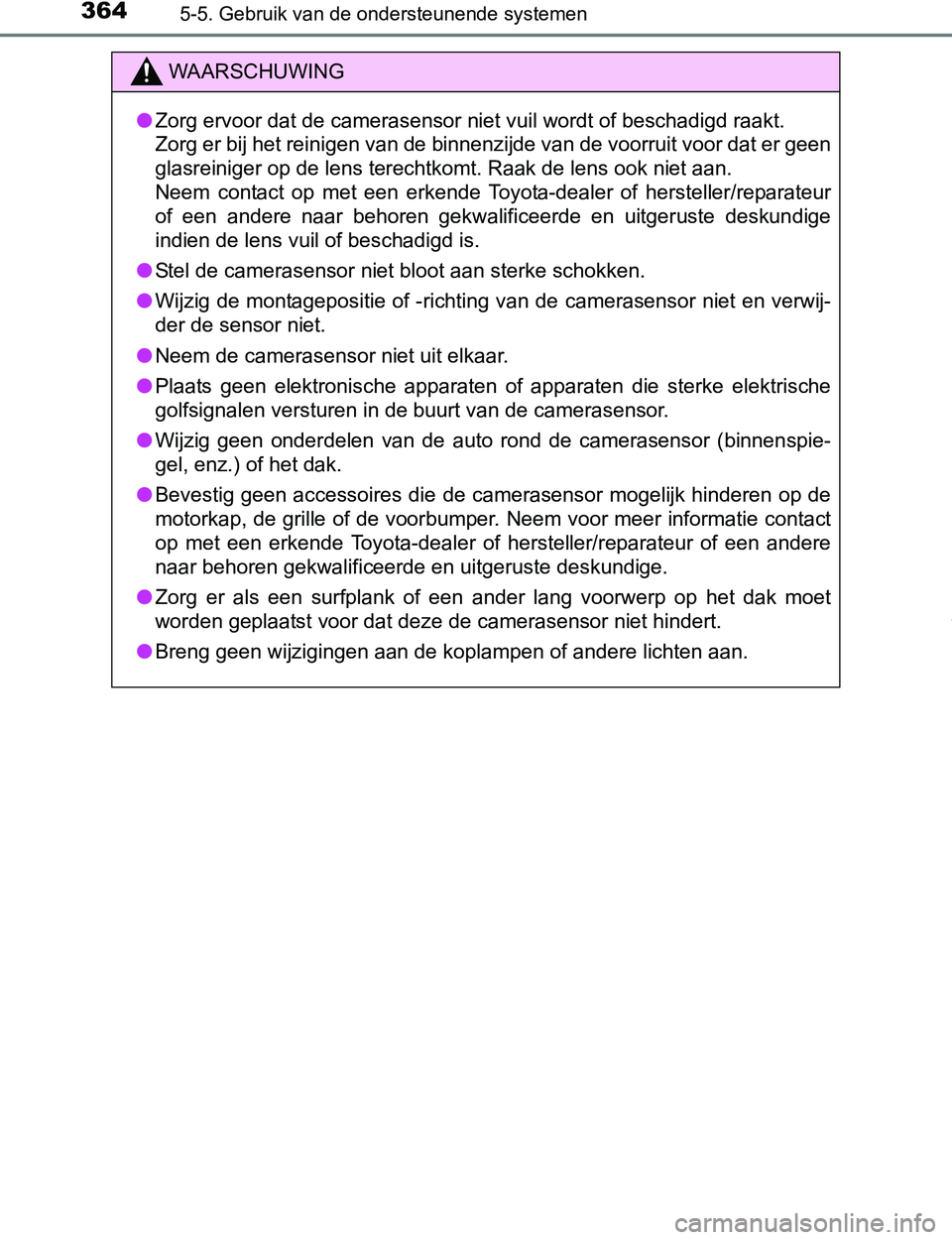

WAARSCHUWING
●Zorg ervoor dat de camerasensor niet vuil wordt of beschadigd raakt.
Zorg er bij het reinigen van de binnenzijde van de voorruit voor dat er geen
glasreiniger op de lens terechtkomt. Raak de lens ook niet aan.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige
indien de lens vuil of beschadigd is.
●Stel de camerasensor niet bloot aan sterke schokken.
●Wijzig de montagepositie of -richting van de camerasensor niet en verwij-
der de sensor niet.
●Neem de camerasensor niet uit elkaar.
●Plaats geen elektronische apparaten of apparaten die sterke elektrische
golfsignalen versturen in de buurt van de camerasensor.
●Wijzig geen onderdelen van de auto rond de camerasensor (binnenspie-
gel, enz.) of het dak.
●Bevestig geen accessoires die de camerasensor mogelijk hinderen op de
motorkap, de grille of de voorbumper. Neem voor meer informatie contact
op met een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
●Zorg er als een surfplank of een ander lang voorwerp op het dak moet
worden geplaatst voor dat deze de camerasensor niet hindert.
●Breng geen wijzigingen aan de koplampen of andere lichten aan.
PRIUS PHV_OM_OM47A89E_(EE).book Page 364 Wednesday, December 14, 2016 1:05 PM
