3685-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)

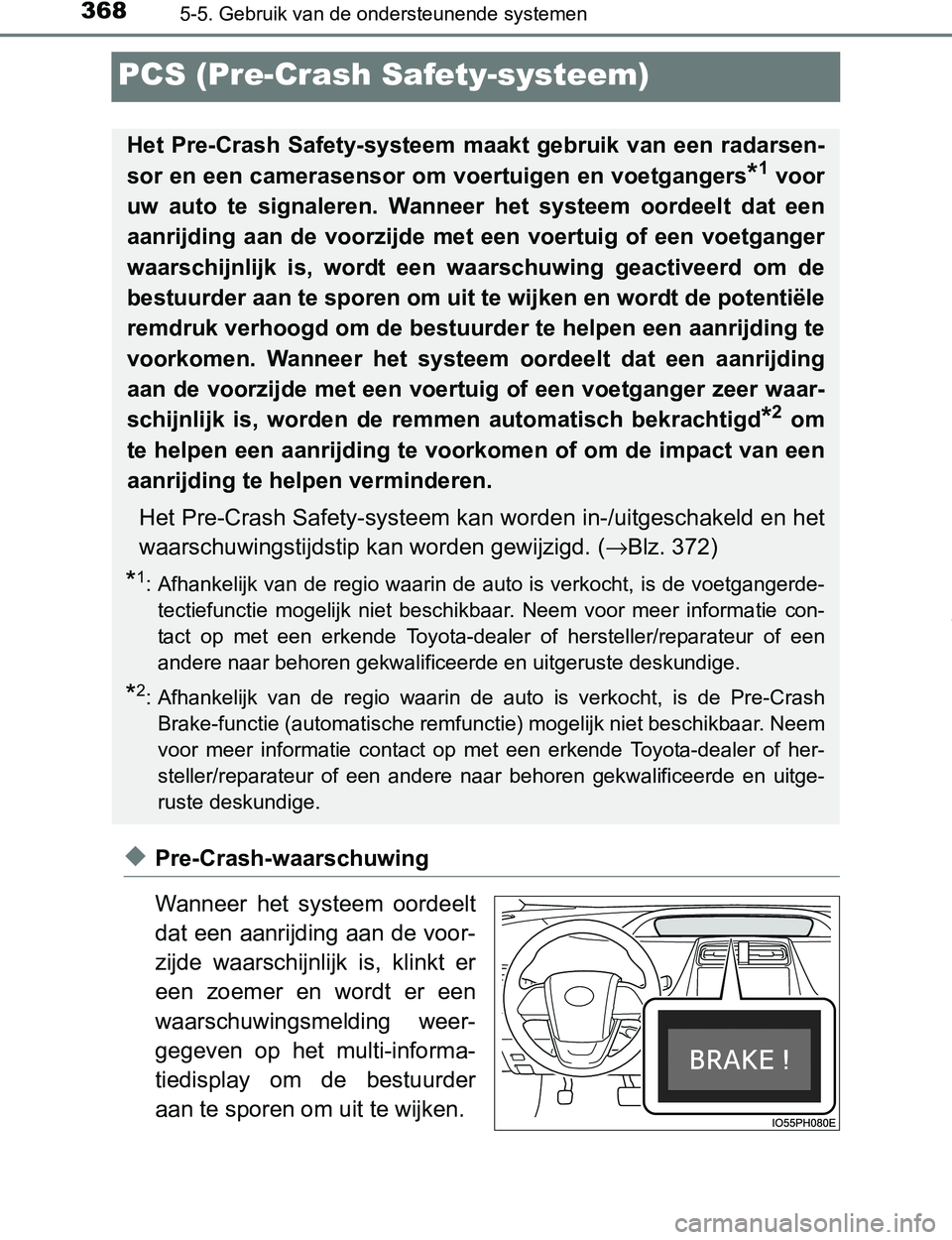

PCS (Pre-Crash Safety-systeem)
◆Pre-Crash-waarschuwing
Wanneer het systeem oordeelt
dat een aanrijding aan de voor-
zijde waarschijnlijk is, klinkt er
een zoemer en wordt er een
waarschuwingsmelding weer-
gegeven op het multi-informa-
tiedisplay om de bestuurder
aan te sporen om uit te wijken.
Het Pre-Crash Safety-systeem maakt gebruik van een radarsen-
sor en een camerasensor om voertuigen en voetgangers
*1 voor
uw auto te signaleren. Wanneer het systeem oordeelt dat een
aanrijding aan de voorzijde met een voertuig of een voetganger
waarschijnlijk is, wordt een waarschuwing geactiveerd om de
bestuurder aan te sporen om uit te wijken en wordt de potentiële
remdruk verhoogd om de bestuurder te helpen een aanrijding te
voorkomen. Wanneer het systeem oordeelt dat een aanrijding
aan de voorzijde met een voertuig of een voetganger zeer waar-
schijnlijk is, worden de remmen automatisch bekrachtigd
*2 om
te helpen een aanrijding te voorkomen of om de impact van een
aanrijding te helpen verminderen.
Het Pre-Crash Safety-systeem kan worden in-/uitgeschakeld en het
waarschuwingstijdstip kan worden gewijzigd. (→Blz. 372)
*1: Afhankelijk van de regio waarin de auto is verkocht, is de voetgangerde-
tectiefunctie mogelijk niet beschikbaar. Neem voor meer informatie con-
tact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
*2: Afhankelijk van de regio waarin de auto is verkocht, is de Pre-Crash
Brake-functie (automatische remfunctie) mogelijk niet beschikbaar. Neem
voor meer informatie contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
PRIUS PHV_OM_OM47A89E_(EE).book Page 368 Wednesday, December 14, 2016 1:05 PM

3715-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden

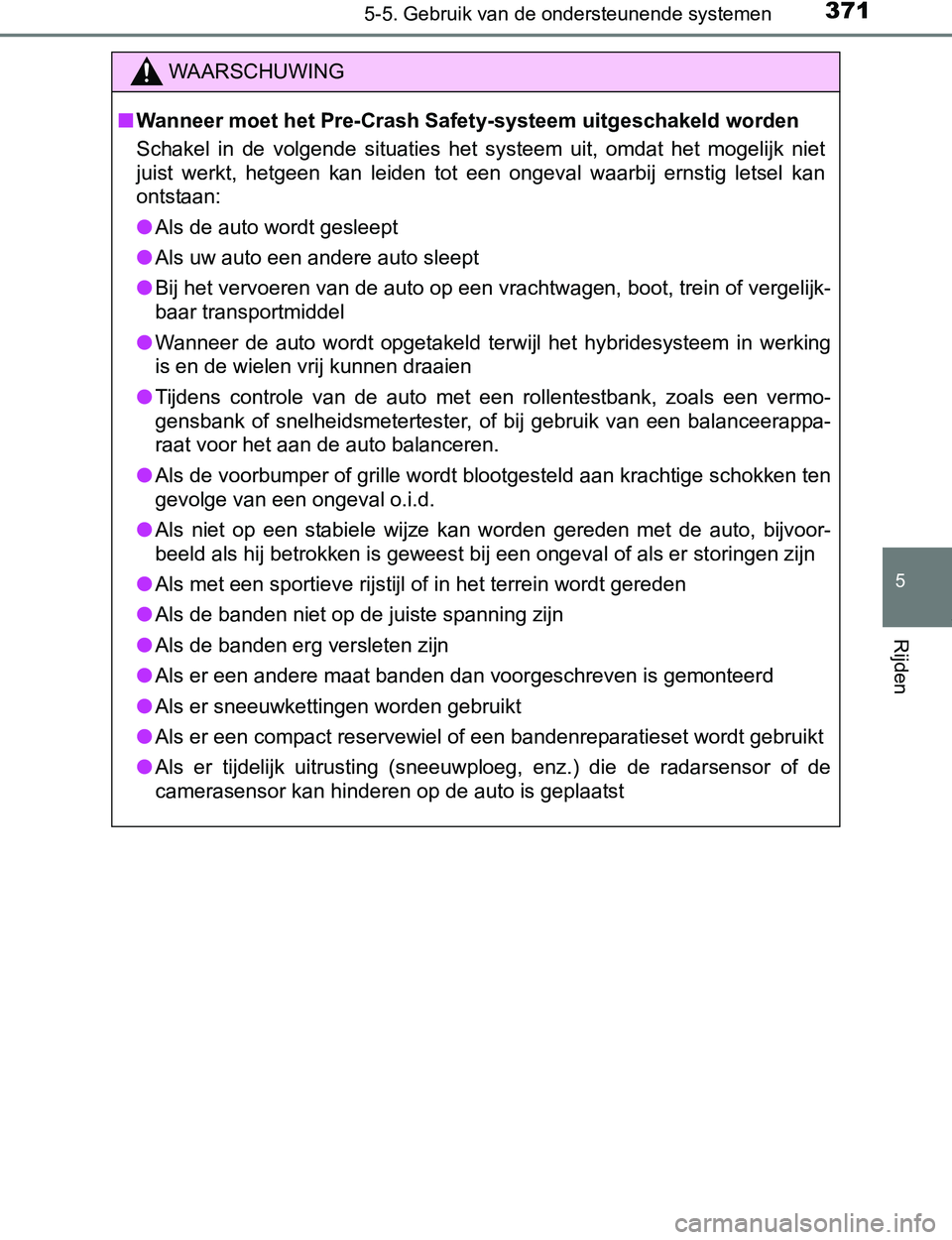

WAARSCHUWING
■Wanneer moet het Pre-Crash Safety-systeem uitgeschakeld worden
Schakel in de volgende situaties het systeem uit, omdat het mogelijk niet
juist werkt, hetgeen kan leiden tot een ongeval waarbij ernstig letsel kan
ontstaan:
●Als de auto wordt gesleept
●Als uw auto een andere auto sleept
●Bij het vervoeren van de auto op een vrachtwagen, boot, trein of vergelijk-
baar transportmiddel
●Wanneer de auto wordt opgetakeld terwijl het hybridesysteem in werking
is en de wielen vrij kunnen draaien
●Tijdens controle van de auto met een rollentestbank, zoals een vermo-
gensbank of snelheidsmetertester, of bij gebruik van een balanceerappa-
raat voor het aan de auto balanceren.
●Als de voorbumper of grille wordt blootgesteld aan krachtige schokken ten
gevolge van een ongeval o.i.d.
●Als niet op een stabiele wijze kan worden gereden met de auto, bijvoor-
<004500480048004f004700030044004f00560003004b004c004d000300450048005700550052004e004e004800510003004c00560003004a0048005a004800480056005700030045004c004d0003004800480051000300520051004a004800590044004f00
030052004900030044004f0056000300480055000300560057[oringen zijn
●Als met een sportieve rijstijl of in het terrein wordt gereden
●Als de banden niet op de juiste spanning zijn
●Als de banden erg versleten zijn
●Als er een andere maat banden dan voorgeschreven is gemonteerd
●Als er sneeuwkettingen worden gebruikt
●Als er een compact reservewiel of een bandenreparatieset wordt gebruikt
●Als er tijdelijk uitrusting (sneeuwploeg, enz.) die de radarsensor of de
camerasensor kan hinderen op de auto is geplaatst
PRIUS PHV_OM_OM47A89E_(EE).book Page 371 Wednesday, December 14, 2016 1:05 PM

3785-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)

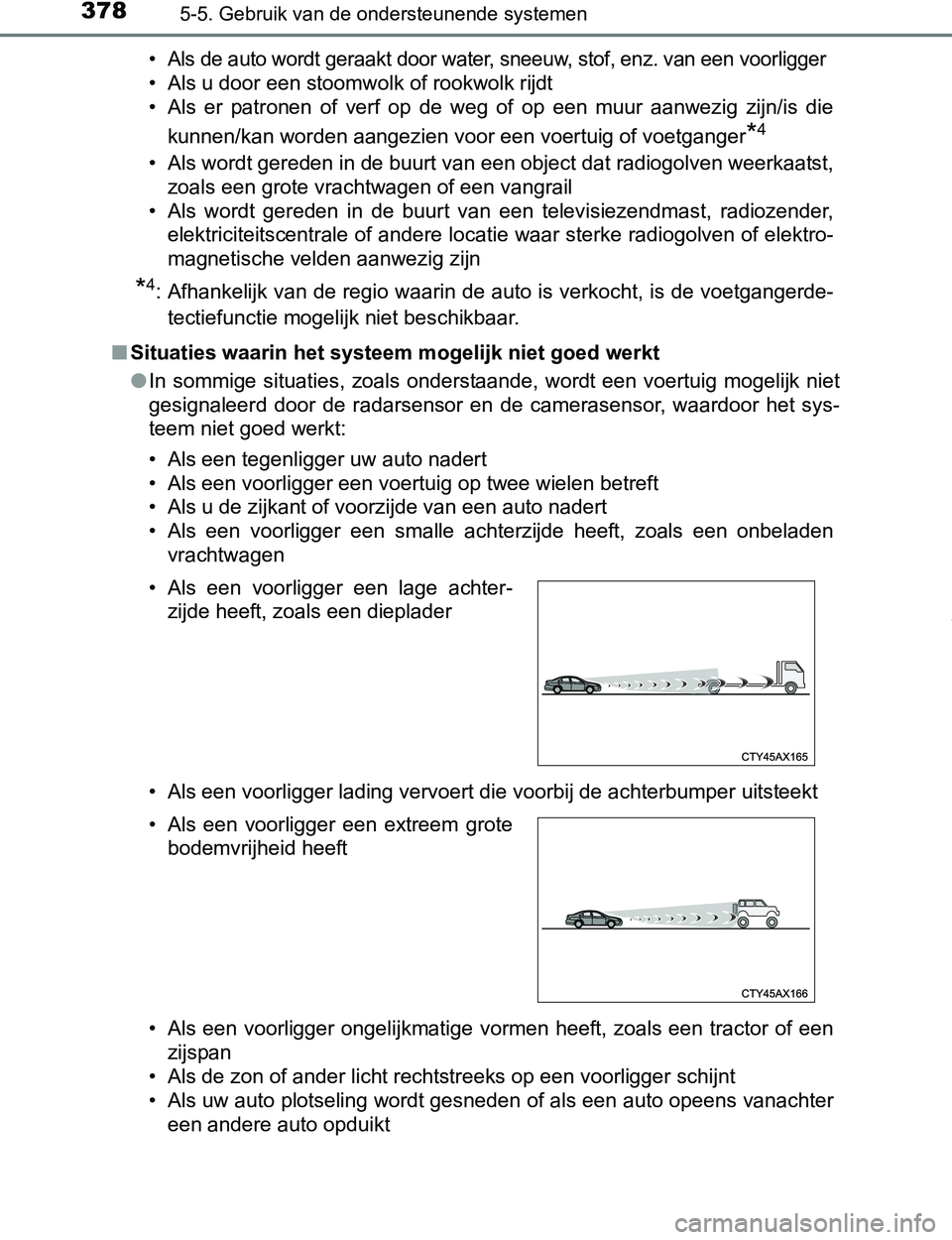

• Als de auto wordt geraakt door water, sneeuw, stof, enz. van een voorligger
• Als u door een stoomwolk of rookwolk rijdt
• Als er patronen of verf op de weg of op een muur aanwezig zijn/is die
kunnen/kan worden aangezien voor een voertuig of voetganger
*4
• Als wordt gereden in de buurt van een object dat radiogolven weerkaatst,
zoals een grote vrachtwagen of een vangrail
• Als wordt gereden in de buurt van een televisiezendmast, radiozender,
elektriciteitscentrale of andere locatie waar sterke radiogolven of elektro-
magnetische velden aanwezig zijn
*4: Afhankelijk van de regio waarin de auto is verkocht, is de voetgangerde-
tectiefunctie mogelijk niet beschikbaar.
■Situaties waarin het systeem mogelijk niet goed werkt
●In sommige situaties, zoals onderstaande, wordt een voertuig mogelijk niet
gesignaleerd door de radarsensor en de camerasensor, waardoor het sys-
teem niet goed werkt:
• Als een tegenligger uw auto nadert
• Als een voorligger een voertuig op twee wielen betreft
• Als u de zijkant of voorzijde van een auto nadert
• Als een voorligger een smalle achterzijde heeft, zoals een onbeladen
vrachtwagen
• Als een voorligger lading vervoert die voorbij de achterbumper uitsteekt
• Als een voorligger ongelijkmatige vormen heeft, zoals een tractor of een
zijspan
• Als de zon of ander licht rechtstreeks op een voorligger schijnt
• Als uw auto plotseling wordt gesneden of als een auto opeens vanachter
een andere auto opduikt • Als een voorligger een lage achter-
zijde heeft, zoals een dieplader
• Als een voorligger een extreem grote
bodemvrijheid heeft
PRIUS PHV_OM_OM47A89E_(EE).book Page 378 Wednesday, December 14, 2016 1:05 PM

3795-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden

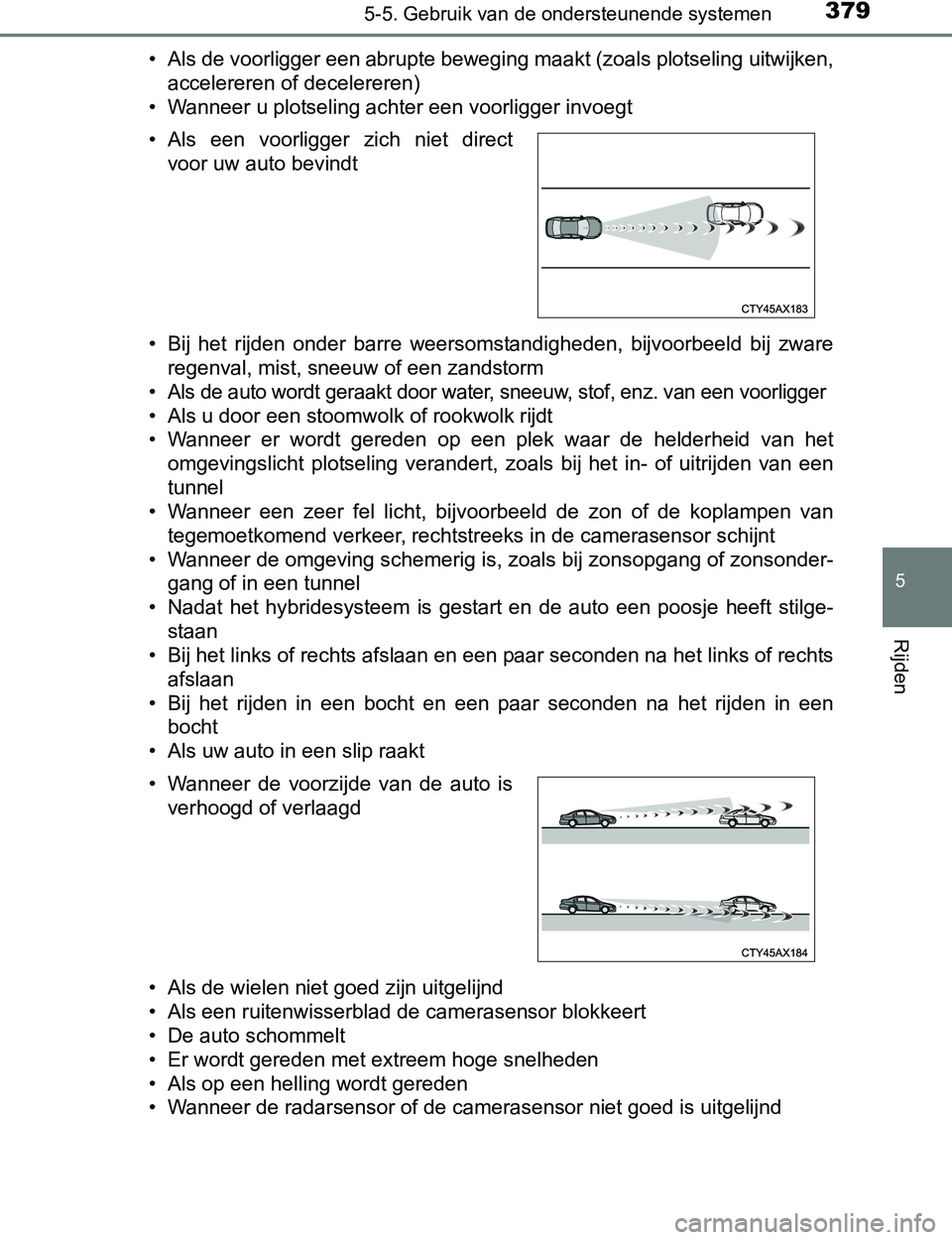

• Als de voorligger een abrupte beweging maakt (zoals plotseling uitwijken,
accelereren of decelereren)
• Wanneer u plotseling achter een voorligger invoegt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij zware
regenval, mist, sneeuw of een zandstorm
• Als de auto wordt geraakt door water, sneeuw, stof, enz. van een voorligger
• Als u door een stoomwolk of rookwolk rijdt
• Wanneer er wordt gereden op een plek waar de helderheid van het
omgevingslicht plotseling verandert, zoals bij het in- of uitrijden van een
tunnel
• Wanneer een zeer fel licht, bijvoorbeeld de zon of de koplampen van
tegemoetkomend verkeer, rechtstreeks in de camerasensor schijnt
• Wanneer de omgeving schemerig is, zoals bij zonsopgang of zonsonder-
gang of in een tunnel
• Nadat het hybridesysteem is gestart en de auto een poosje heeft stilge-
staan
• Bij het links of rechts afslaan en een paar seconden na het links of rechts
afslaan
• Bij het rijden in een bocht en een paar seconden na het rijden in een
bocht
• Als uw auto in een slip raakt
• Als de wielen niet goed zijn uitgelijnd
• Als een ruitenwisserblad de camerasensor blokkeert
• De auto schommelt
• Er wordt gereden met extreem hoge snelheden
• Als op een helling wordt gereden
• Wanneer de radarsensor of de camerasensor niet goed is uitgelijnd • Als een voorligger zich niet direct
voor uw auto bevindt
• Wanneer de voorzijde van de auto is
verhoogd of verlaagd
PRIUS PHV_OM_OM47A89E_(EE).book Page 379 Wednesday, December 14, 2016 1:05 PM

3805-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)●In sommige situaties, zoals onderstaande, wordt er mogelijk onvoldoende
<005500480050004e005500440046004b00570003004a0048004a00480051004800550048004800550047000f0003005a00440044005500470052005200550003004b0048005700030056005c0056005700480048005000030051004c004800570003004a00
52004800470003005a00480055004e0057001d[

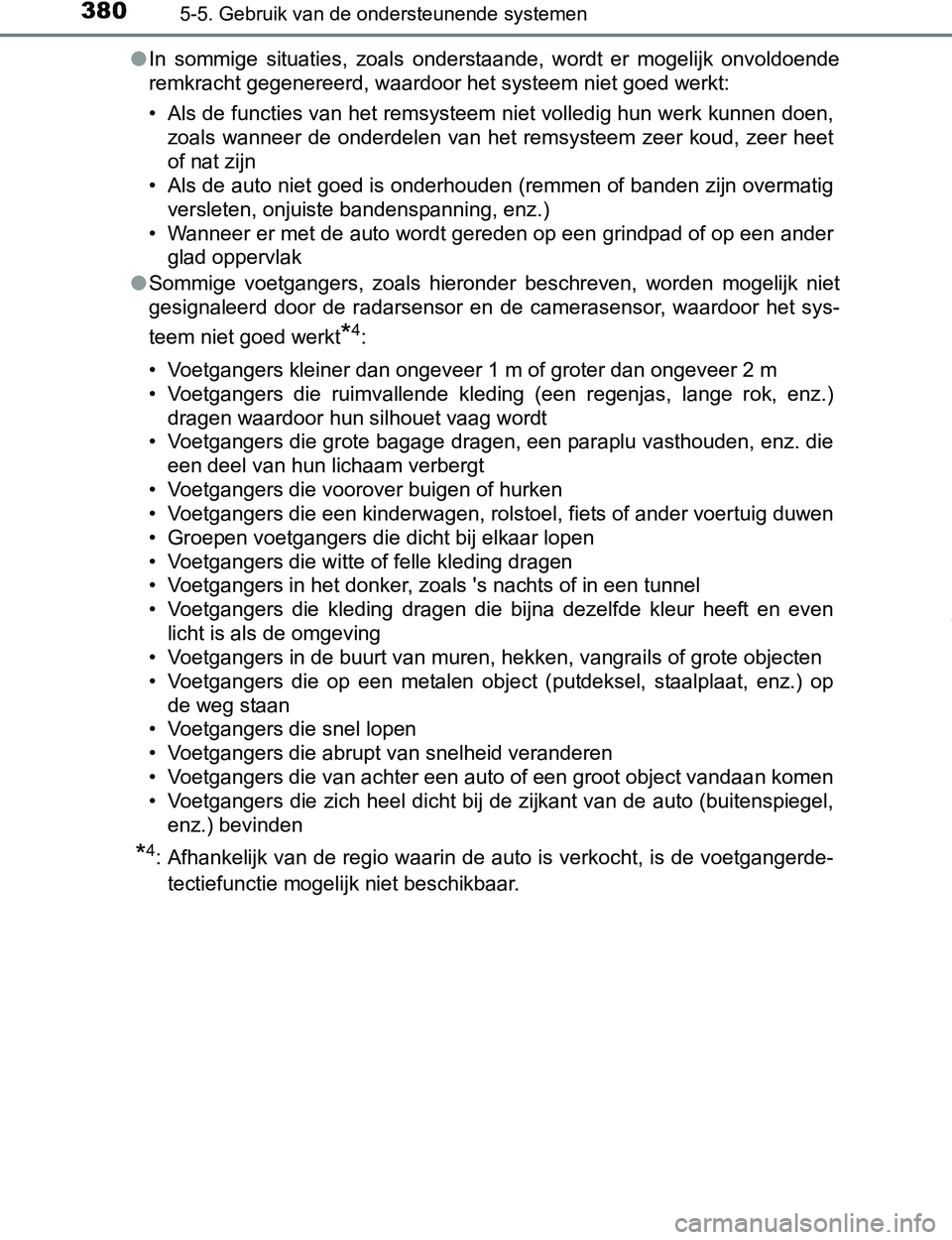

• Als de functies van het remsysteem niet volledig hun werk kunnen doen,
zoals wanneer de onderdelen van het remsysteem zeer koud, zeer heet
of nat zijn
• Als de auto niet goed is onderhouden (remmen of banden zijn overmatig
versleten, onjuiste bandenspanning, enz.)
• Wanneer er met de auto wordt gereden op een grindpad of op een ander
glad oppervlak
●Sommige voetgangers, zoals hieronder beschreven, worden mogelijk niet
gesignaleerd door de radarsensor en de camerasensor, waardoor het sys-
teem niet goed werkt
*4:
• Voetgangers kleiner dan ongeveer 1 m of groter dan ongeveer 2 m
• Voetgangers die ruimvallende kleding (een regenjas, lange rok, enz.)
dragen waardoor hun silhouet vaag wordt
• Voetgangers die grote bagage dragen, een paraplu vasthouden, enz. die
een deel van hun lichaam verbergt
• Voetgangers die voorover buigen of hurken
• Voetgangers die een kinderwagen, rolstoel, fiets of ander voertuig duwen
• Groepen voetgangers die dicht bij elkaar lopen
• Voetgangers die witte of felle kleding dragen
• Voetgangers in het donker, zoals 's nachts of in een tunnel
• Voetgangers die kleding dragen die bijna dezelfde kleur heeft en even
licht is als de omgeving
• Voetgangers in de buurt van muren, hekken, vangrails of grote objecten
• Voetgangers die op een metalen object (putdeksel, staalplaat, enz.) op
de weg staan
• Voetgangers die snel lopen
• Voetgangers die abrupt van snelheid veranderen
• Voetgangers die van achter een auto of een groot object vandaan komen
• Voetgangers die zich heel dicht bij de zijkant van de auto (buitenspiegel,
enz.) bevinden
*4: Afhankelijk van de regio waarin de auto is verkocht, is de voetgangerde-
tectiefunctie mogelijk niet beschikbaar.
PRIUS PHV_OM_OM47A89E_(EE).book Page 380 Wednesday, December 14, 2016 1:05 PM

3815-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden

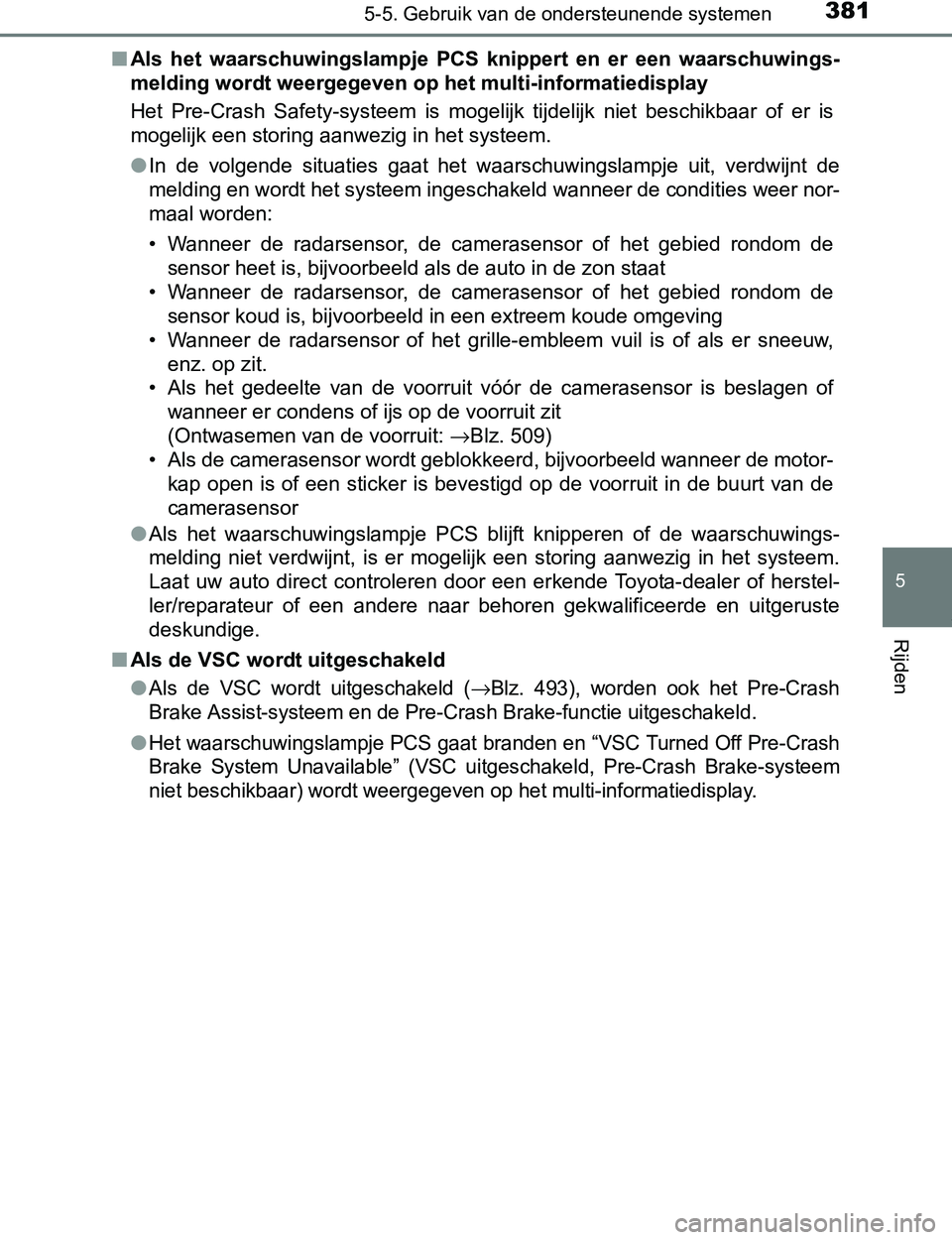

■Als het waarschuwingslampje PCS knippert en er een waarschuwings-
melding wordt weergegeven op het multi-informatiedisplay
Het Pre-Crash Safety-systeem is mogelijk tijdelijk niet beschikbaar of er is
mogelijk een storing aanwezig in het systeem.
●In de volgende situaties gaat het waarschuwingslampje uit, verdwijnt de
melding en wordt het systeem ingeschakeld wanneer de condities weer nor-
maal worden:
• Wanneer de radarsensor, de camerasensor of het gebied rondom de
sensor heet is, bijvoorbeeld als de auto in de zon staat
• Wanneer de radarsensor, de camerasensor of het gebied rondom de
sensor koud is, bijvoorbeeld in een extreem koude omgeving
• Wanneer de radarsensor of het grille-embleem vuil is of als er sneeuw,
enz. op zit.
• Als het gedeelte van de voorruit vóór de camerasensor is beslagen of
wanneer er condens of ijs op de voorruit zit
(Ontwasemen van de voorruit: →Blz. 509)
• Als de camerasensor wordt geblokkeerd, bijvoorbeeld wanneer de motor-
kap open is of een sticker is bevestigd op de voorruit in de buurt van de
camerasensor
●Als het waarschuwingslampje PCS blijft knipperen of de waarschuwings-
melding niet verdwijnt, is er mogelijk een storing aanwezig in het systeem.
Laat uw auto direct controleren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
■Als de VSC wordt uitgeschakeld
●
Als de VSC wordt uitgeschakeld (→Blz. 493), worden ook het Pre-Crash
Brake Assist-systeem en de Pre-Crash Brake-functie uitgeschakeld.
●Het waarschuwingslampje PCS gaat branden en “VSC Turned Off Pre-Crash
Brake System Unavailable” (VSC uitgeschakeld, Pre-Crash Brake-systeem
niet beschikbaar) wordt weergegeven op het multi-informatiedisplay.
PRIUS PHV_OM_OM47A89E_(EE).book Page 381 Wednesday, December 14, 2016 1:05 PM

3825-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)

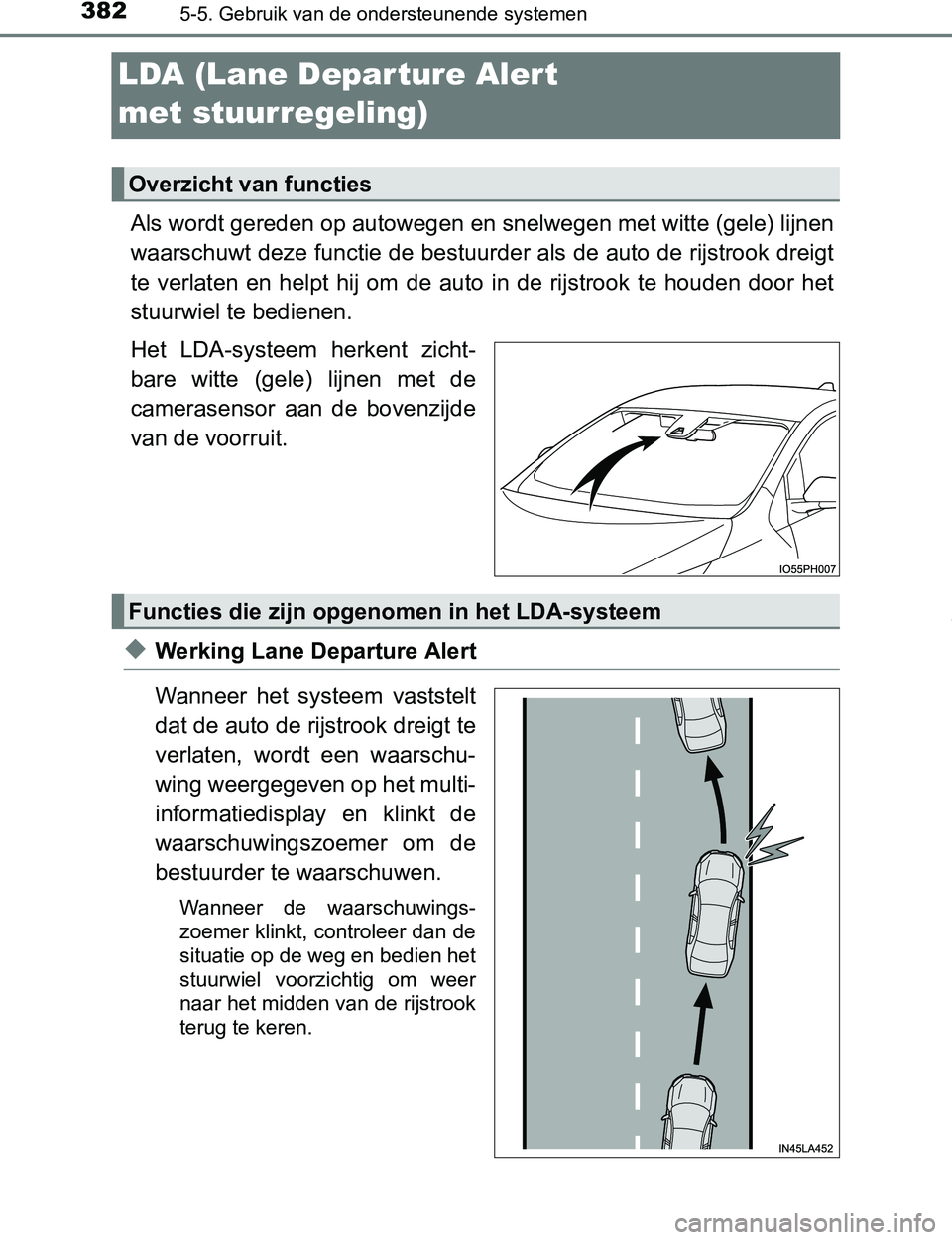

LDA (Lane Depar ture Alert
met stuurregeling)
Als wordt gereden op autowegen en snelwegen met witte (gele) lijnen
waarschuwt deze functie de bestuurder als de auto de rijstrook dreigt
te verlaten en helpt hij om de auto in de rijstrook te houden door het
stuurwiel te bedienen.
Het LDA-systeem herkent zicht-
bare witte (gele) lijnen met de
camerasensor aan de bovenzijde
van de voorruit.
◆Werking Lane Departure Alert
Wanneer het systeem vaststelt
dat de auto de rijstrook dreigt te
verlaten, wordt een waarschu-
wing weergegeven op het multi-
informatiedisplay en klinkt de
waarschuwingszoemer om de
bestuurder te waarschuwen.
Wanneer de waarschuwings-
zoemer klinkt, controleer dan de
situatie op de weg en bedien het
stuurwiel voorzichtig om weer
naar het midden van de rijstrook
terug te keren.
Overzicht van functies
Functies die zijn opgenomen in het LDA-systeem
PRIUS PHV_OM_OM47A89E_(EE).book Page 382 Wednesday, December 14, 2016 1:05 PM

3895-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden

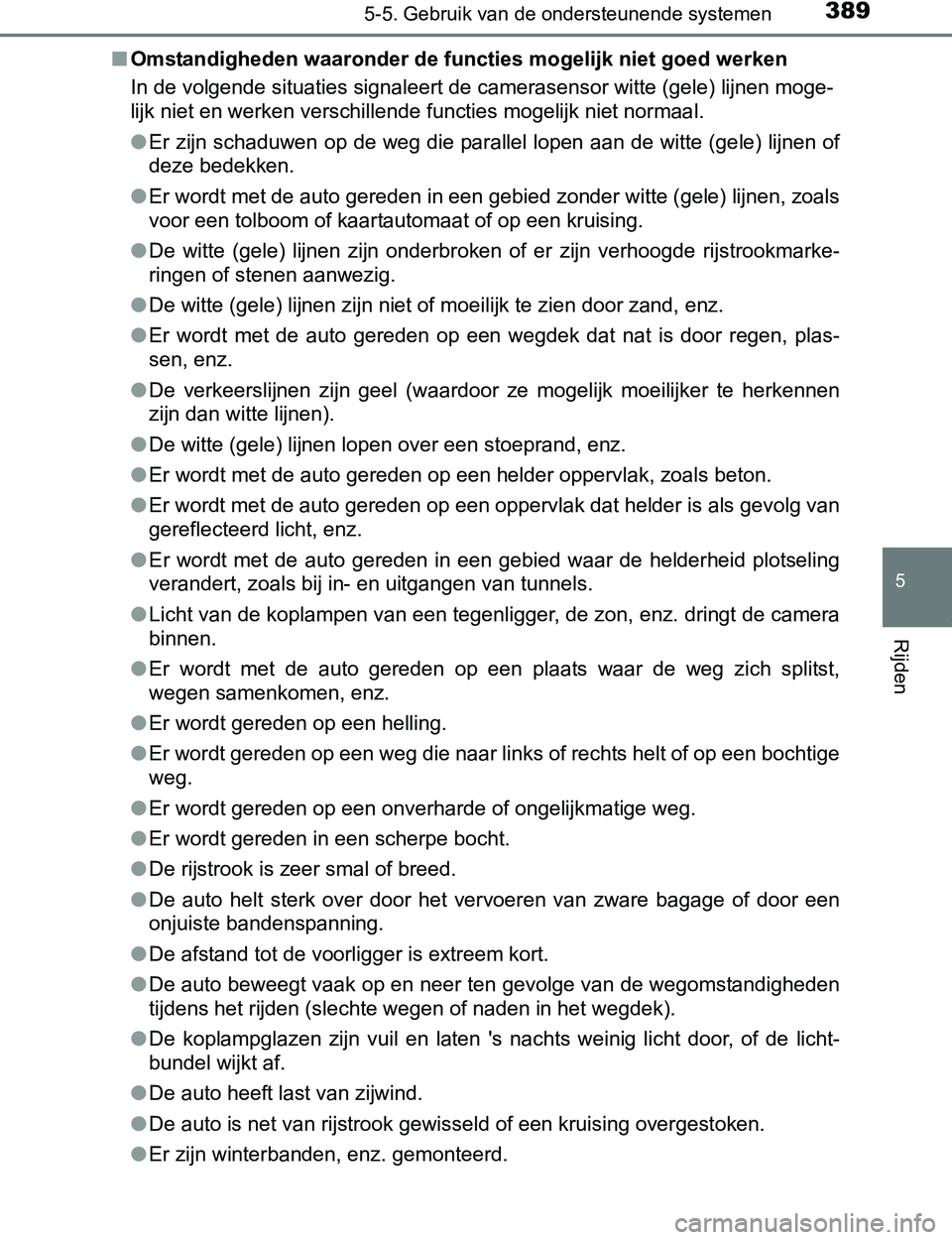

■Omstandigheden waaronder de functies mogelijk niet goed werken
In de volgende situaties signaleert de camerasensor witte (gele) lijnen moge-
lijk niet en werken verschillende functies mogelijk niet normaal.
●Er zijn schaduwen op de weg die parallel lopen aan de witte (gele) lijnen of
deze bedekken.
●Er wordt met de auto gereden in een gebied zonder witte (gele) lijnen, zoals
voor een tolboom of kaartautomaat of op een kruising.
●De witte (gele) lijnen zijn onderbroken of er zijn verhoogde rijstrookmarke-
ringen of stenen aanwezig.
●<002700480003005a004c0057005700480003000b004a0048004f0048000c0003004f004c004d0051004800510003005d004c004d005100030051004c004800570003005200490003005000520048004c004f004c004d004e0003005700480003005d004c00
480051000300470052005200550003005d004400510047000f[ enz.
●Er wordt met de auto gereden op een wegdek dat nat is door regen, plas-
sen, enz.
●De verkeerslijnen zijn geel (waardoor ze mogelijk moeilijker te herkennen
zijn dan witte lijnen).
●De witte (gele) lijnen lopen over een stoeprand, enz.
●Er wordt met de auto gereden op een helder oppervlak, zoals beton.
●Er wordt met de auto gereden op een oppervlak dat helder is als gevolg van
gereflecteerd licht, enz.
●Er wordt met de auto gereden in een gebied waar de helderheid plotseling
verandert, zoals bij in- en uitgangen van tunnels.
●Licht van de koplampen van een tegenligger, de zon, enz. dringt de camera
binnen.
●Er wordt met de auto gereden op een plaats waar de weg zich splitst,
wegen samenkomen, enz.
●Er wordt gereden op een helling.
●Er wordt gereden op een weg die naar links of rechts helt of op een bochtige
weg.
●Er wordt gereden op een onverharde of ongelijkmatige weg.
●Er wordt gereden in een scherpe bocht.
●De rijstrook is zeer smal of breed.
●De auto helt sterk over door het vervoeren van zware bagage of door een
onjuiste bandenspanning.
●De afstand tot de voorligger is extreem kort.
●De auto beweegt vaak op en neer ten gevolge van de wegomstandigheden
tijdens het rijden (slechte wegen of naden in het wegdek).
●De koplampglazen zijn vuil en laten 's nachts weinig licht door, of de licht-
bundel wijkt af.
●De auto heeft last van zijwind.
●De auto is net van rijstrook gewisseld of een kruising overgestoken.
●Er zijn winterbanden, enz. gemonteerd.
PRIUS PHV_OM_OM47A89E_(EE).book Page 389 Wednesday, December 14, 2016 1:05 PM

3905-5. Gebruik van de ondersteunende systemen

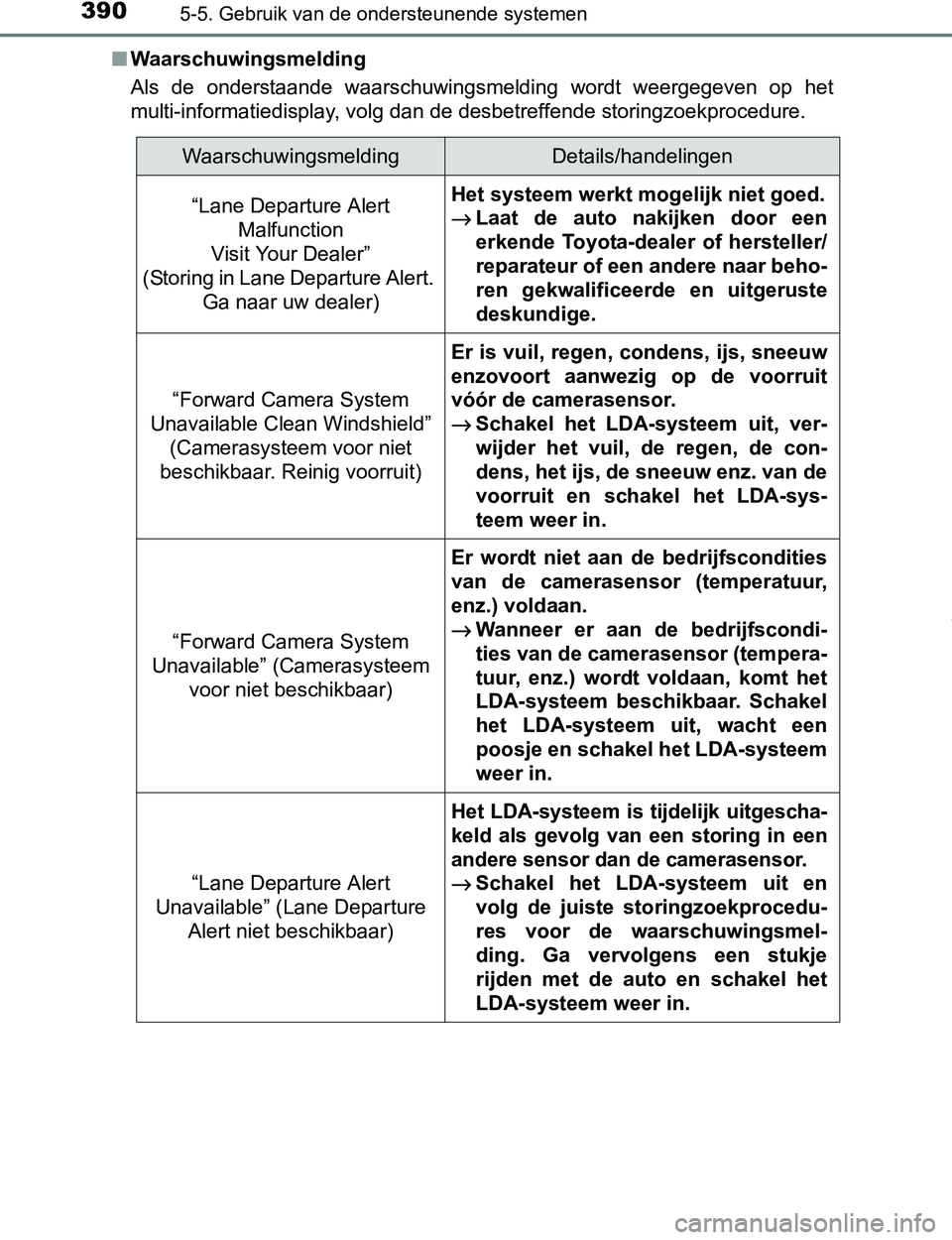

PRIUS PHV_OM_OM47A89E_(EE)■Waarschuwingsmelding
Als de onderstaande waarschuwingsmelding wordt weergegeven op het
multi-informatiedisplay, volg dan de desbetreffende storingzoekprocedure.
WaarschuwingsmeldingDetails/handelingen
“Lane Departure Alert
Malfunction
Visit Your Dealer”
(Storing in Lane Departure Alert.
Ga naar uw dealer)Het systeem werkt mogelijk niet goed.
→Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
“Forward Camera System
Unavailable Clean Windshield”
(Camerasysteem voor niet
beschikbaar. Reinig voorruit)
Er is vuil, regen, condens, ijs, sneeuw
enzovoort aanwezig op de voorruit
vóór de camerasensor.
→Schakel het LDA-systeem uit, ver-
wijder het vuil, de regen, de con-
dens, het ijs, de sneeuw enz. van de
voorruit en schakel het LDA-sys-
teem weer in.
“Forward Camera System
Unavailable” (Camerasysteem
voor niet beschikbaar)
Er wordt niet aan de bedrijfscondities
van de camerasensor (temperatuur,
enz.) voldaan.
→Wanneer er aan de bedrijfscondi-
ties van de camerasensor (tempera-
tuur, enz.) wordt voldaan, komt het
LDA-systeem beschikbaar. Schakel
het LDA-systeem uit, wacht een
poosje en schakel het LDA-systeem
weer in.
“Lane Departure Alert
Unavailable” (Lane Departure
Alert niet beschikbaar)
Het LDA-systeem is tijdelijk uitgescha-
keld als gevolg van een storing in een
andere sensor dan de camerasensor.
→Schakel het LDA-systeem uit en
volg de juiste storingzoekprocedu-
res voor de waarschuwingsmel-
ding. Ga vervolgens een stukje
rijden met de auto en schakel het
LDA-systeem weer in.
PRIUS PHV_OM_OM47A89E_(EE).book Page 390 Wednesday, December 14, 2016 1:05 PM

3925-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47A89E_(EE)

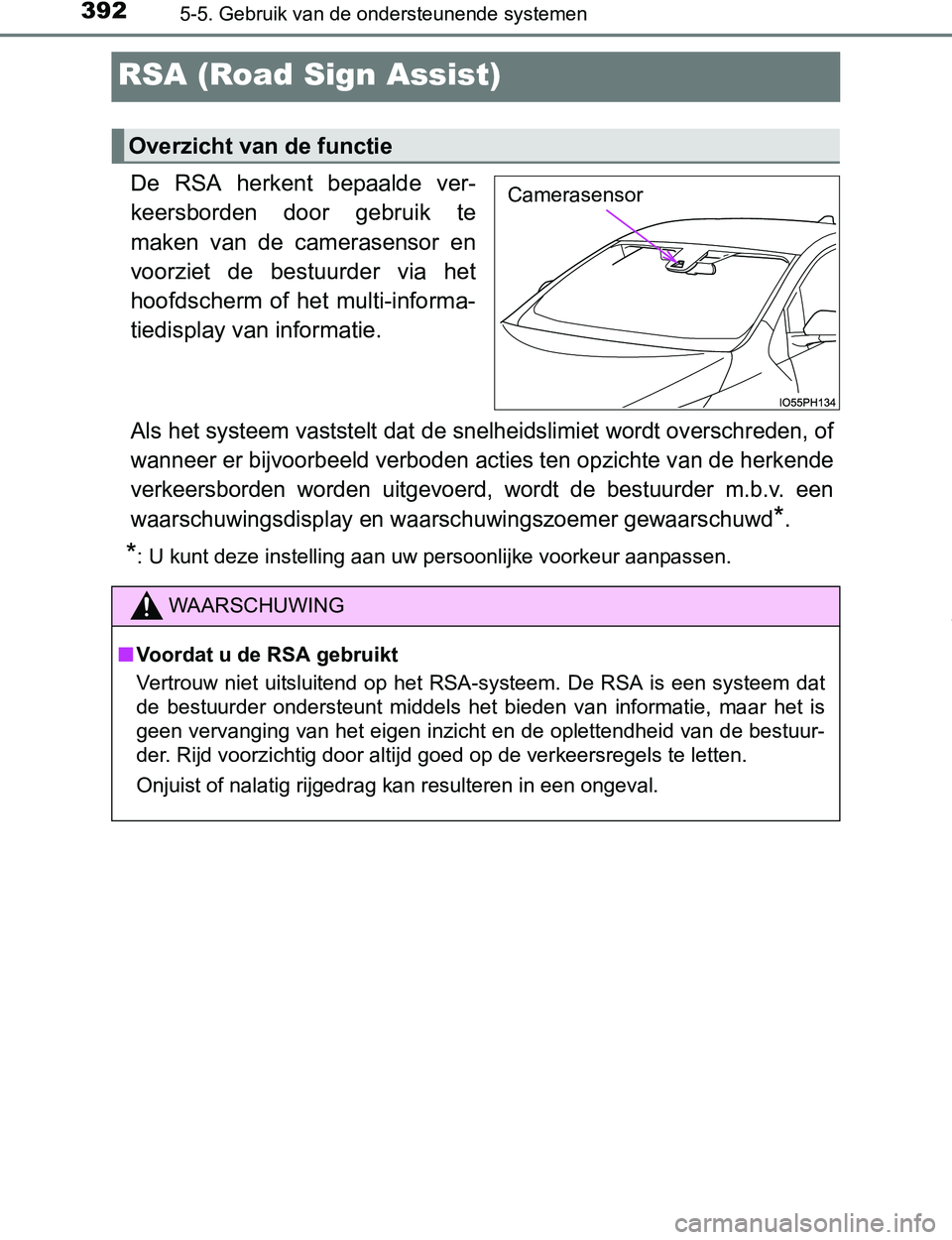

RSA (Road Sign Assist)
De RSA herkent bepaalde ver-
keersborden door gebruik te
maken van de camerasensor en
voorziet de bestuurder via het
hoofdscherm of het multi-informa-
tiedisplay van informatie.
Als het systeem vaststelt dat de snelheidslimiet wordt overschreden, of
wanneer er bijvoorbeeld verboden acties ten opzichte van de herkende
verkeersborden worden uitgevoerd, wordt de bestuurder m.b.v. een
waarschuwingsdisplay en waarschuwingszoemer gewaarschuwd
*.
*: U kunt deze instelling aan uw persoonlijke voorkeur aanpassen.
Overzicht van de functie
Camerasensor
WAARSCHUWING
■Voordat u de RSA gebruikt
Vertrouw niet uitsluitend op het RSA-systeem. De RSA is een systeem dat
de bestuurder ondersteunt middels het bieden van informatie, maar het is
geen vervanging van het eigen inzicht en de oplettendheid van de bestuur-
der. Rijd voorzichtig door altijd goed op de verkeersregels te letten.
Onjuist of nalatig rijgedrag kan resulteren in een ongeval.
PRIUS PHV_OM_OM47A89E_(EE).book Page 392 Wednesday, December 14, 2016 1:05 PM
