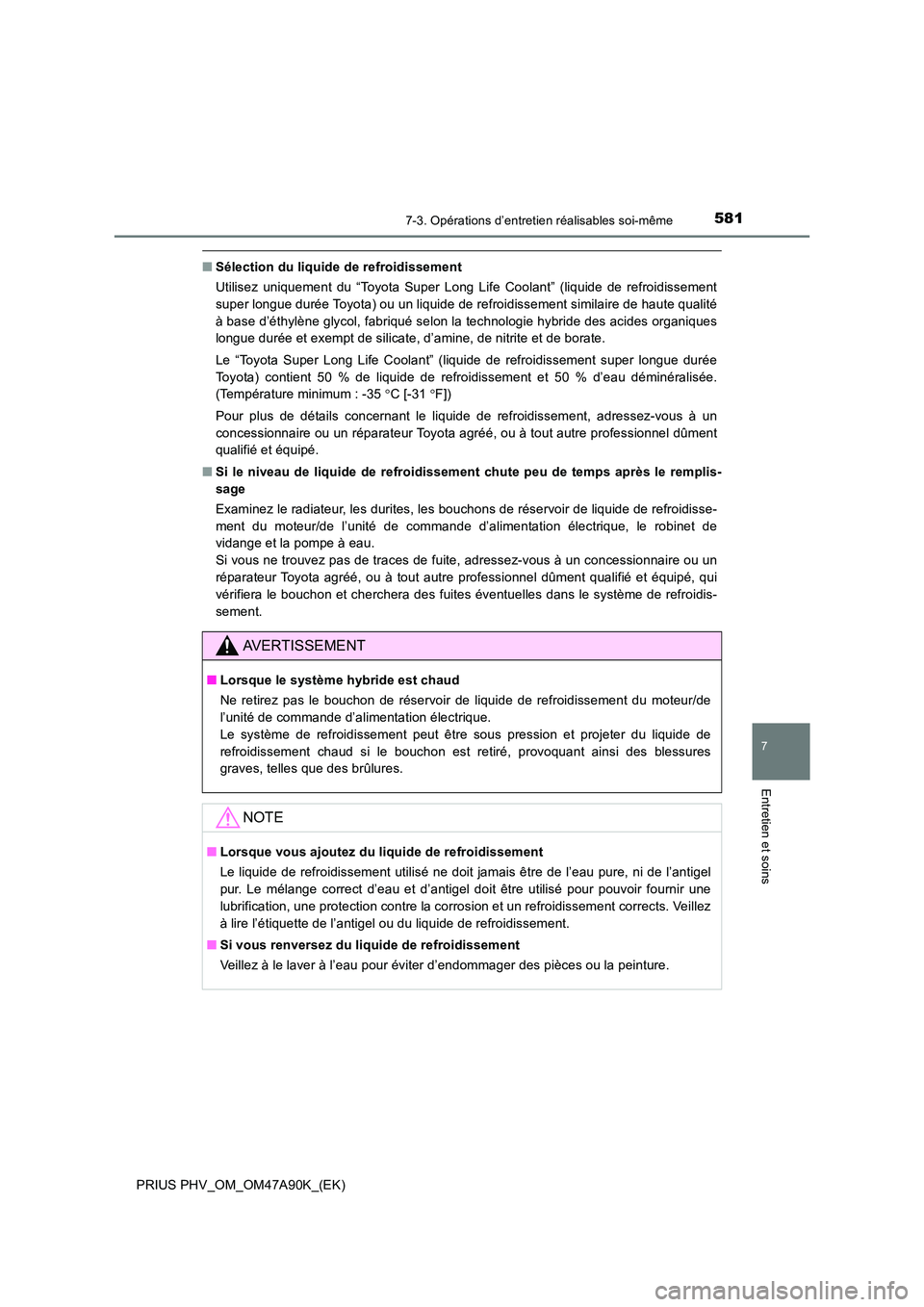

5817-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)
7
Entretien et soins
■Sélection du liquide de refroidissement
Utilisez uniquement du “Toyota Super Long Life Coolant” (liquide de refroidissement
super longue durée Toyota) ou un liquide de refroidissement similaire de haute qualité
à base d’éthylène glycol, fabriqué selon la technologie hybride des acides organiques
longue durée et exempt de silicate, d’amine, de nitrite et de borate.
Le “Toyota Super Long Life Coolant” (liquide de refroidissement super longue durée
Toyota) contient 50 % de liquide de refroidissement et 50 % d’eau déminéralisée.
(Température minimum : -35 C [-31 F])
Pour plus de détails concernant le liquide de refroidissement, adressez-vous à un
concessionnaire ou un réparateur Toyota agréé, ou à tout autre professionnel dûment
qualifié et équipé.
■ Si le niveau de liquide de refroidissement chute peu de temps après le remplis-
sage
Examinez le radiateur, les durites, les bouchons de réservoir de liquide de refroidisse-
ment du moteur/de l’unité de commande d’alimentation électrique, le robinet de
vidange et la pompe à eau.
Si vous ne trouvez pas de traces de fuite, adressez-vous à un concessionnaire ou un
réparateur Toyota agréé, ou à tout autre professionnel dûment qualifié et équipé, qui
vérifiera le bouchon et cherchera des fuites éventuelles dans le système de refroidis-
sement.
AVERTISSEMENT
■ Lorsque le système hybride est chaud
Ne retirez pas le bouchon de réservoir de liquide de refroidissement du moteur/de
l’unité de commande d’alimentation électrique.
Le système de refroidissement peut être sous pression et projeter du liquide de
refroidissement chaud si le bouchon est retiré, provoquant ainsi des blessures
graves, telles que des brûlures.
NOTE
■ Lorsque vous ajoutez du liquide de refroidissement
Le liquide de refroidissement utilisé ne doit jamais être de l’eau pure, ni de l’antigel
pur. Le mélange correct d’eau et d’antigel doit être utilisé pour pouvoir fournir une
lubrification, une protection contre la corrosion et un refroidissement corrects. Veillez
à lire l’étiquette de l’antigel ou du liquide de refroidissement.
■ Si vous renversez du liquide de refroidissement
Veillez à le laver à l’eau pour éviter d’endommager des pièces ou la peinture.

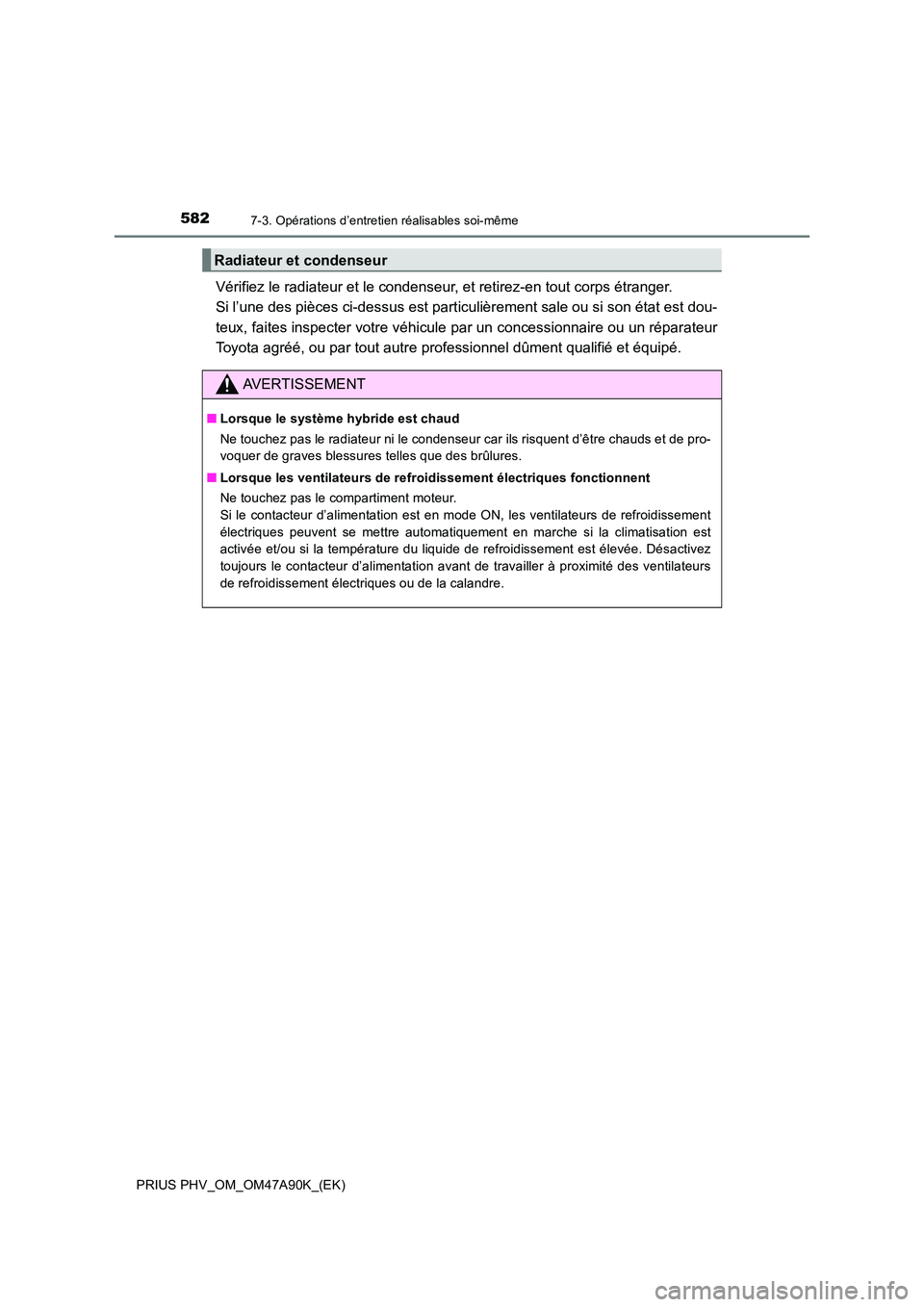

5827-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)
Vérifiez le radiateur et le condenseur, et retirez-en tout corps étranger.
Si l’une des pièces ci-dessus est particulièrement sale ou si son état est dou-
teux, faites inspecter votre véhicule par un concessionnaire ou un réparateur
Toyota agréé, ou par tout autre professionnel dûment qualifié et équipé.
Radiateur et condenseur
AVERTISSEMENT
■ Lorsque le système hybride est chaud
Ne touchez pas le radiateur ni le condenseur car ils risquent d’être chauds et de pro-
voquer de graves blessures telles que des brûlures.
■ Lorsque les ventilateurs de refroidissement électriques fonctionnent
Ne touchez pas le compartiment moteur.
Si le contacteur d’alimentation est en mode ON, les ventilateurs de refroidissement
électriques peuvent se mettre automatiquement en marche si la climatisation est
activée et/ou si la température du liquide de refroidissement est élevée. Désactivez
toujours le contacteur d’alimentation avant de travailler à proximité des ventilateurs
de refroidissement électriques ou de la calandre.

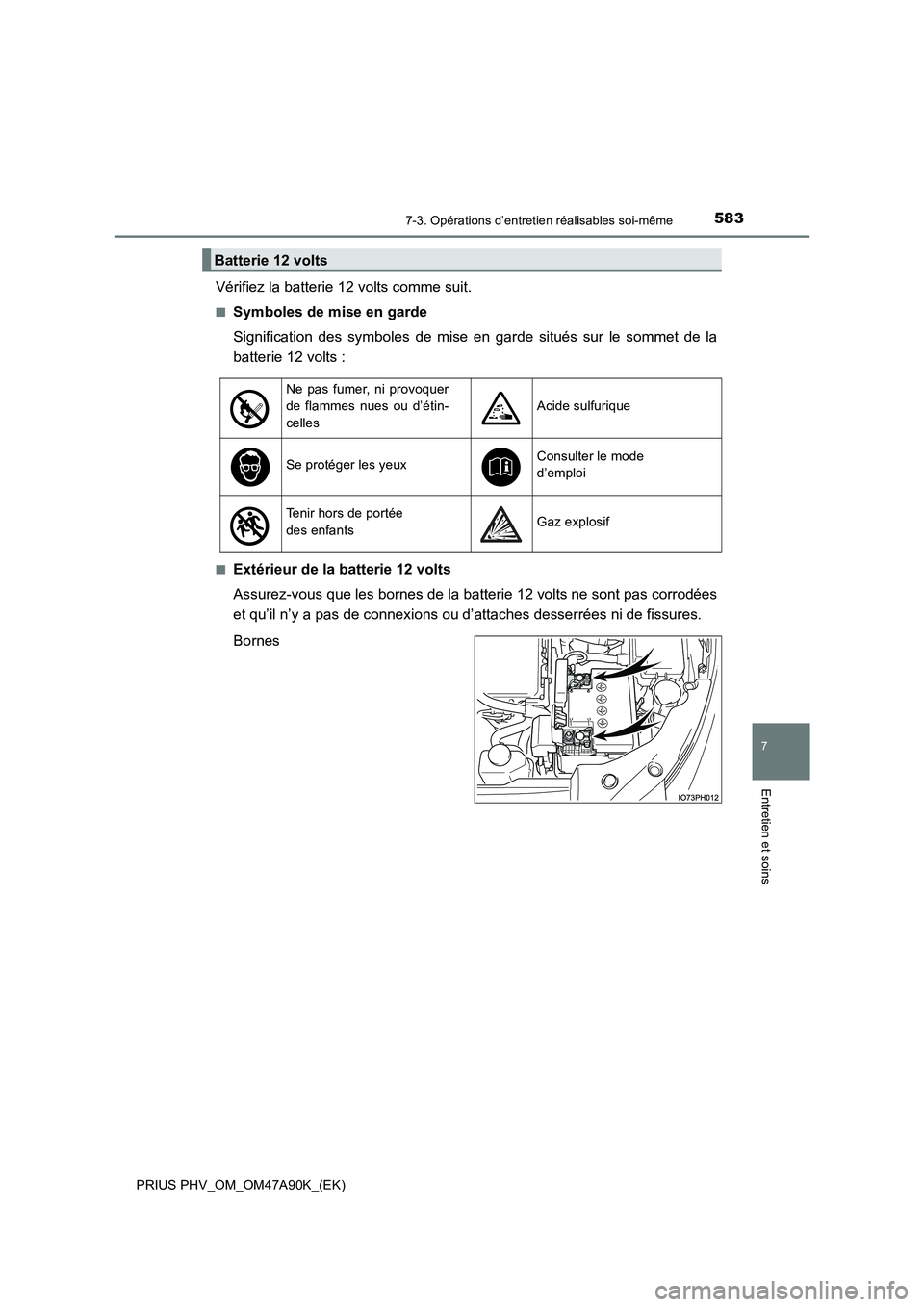

5837-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)
7
Entretien et soins
Vérifiez la batterie 12 volts comme suit.
■Symboles de mise en garde
Signification des symboles de mise en garde situés sur le sommet de la
batterie 12 volts :
■Extérieur de la batterie 12 volts
Assurez-vous que les bornes de la batterie 12 volts ne sont pas corrodées
et qu’il n’y a pas de connexions ou d’attaches desserrées ni de fissures.
Bornes
Batterie 12 volts
Ne pas fumer, ni provoquer
de flammes nues ou d’étin-
celles
Acide sulfurique
Se protéger les yeuxConsulter le mode
d’emploi
Tenir hors de portée
des enfantsGaz explosif

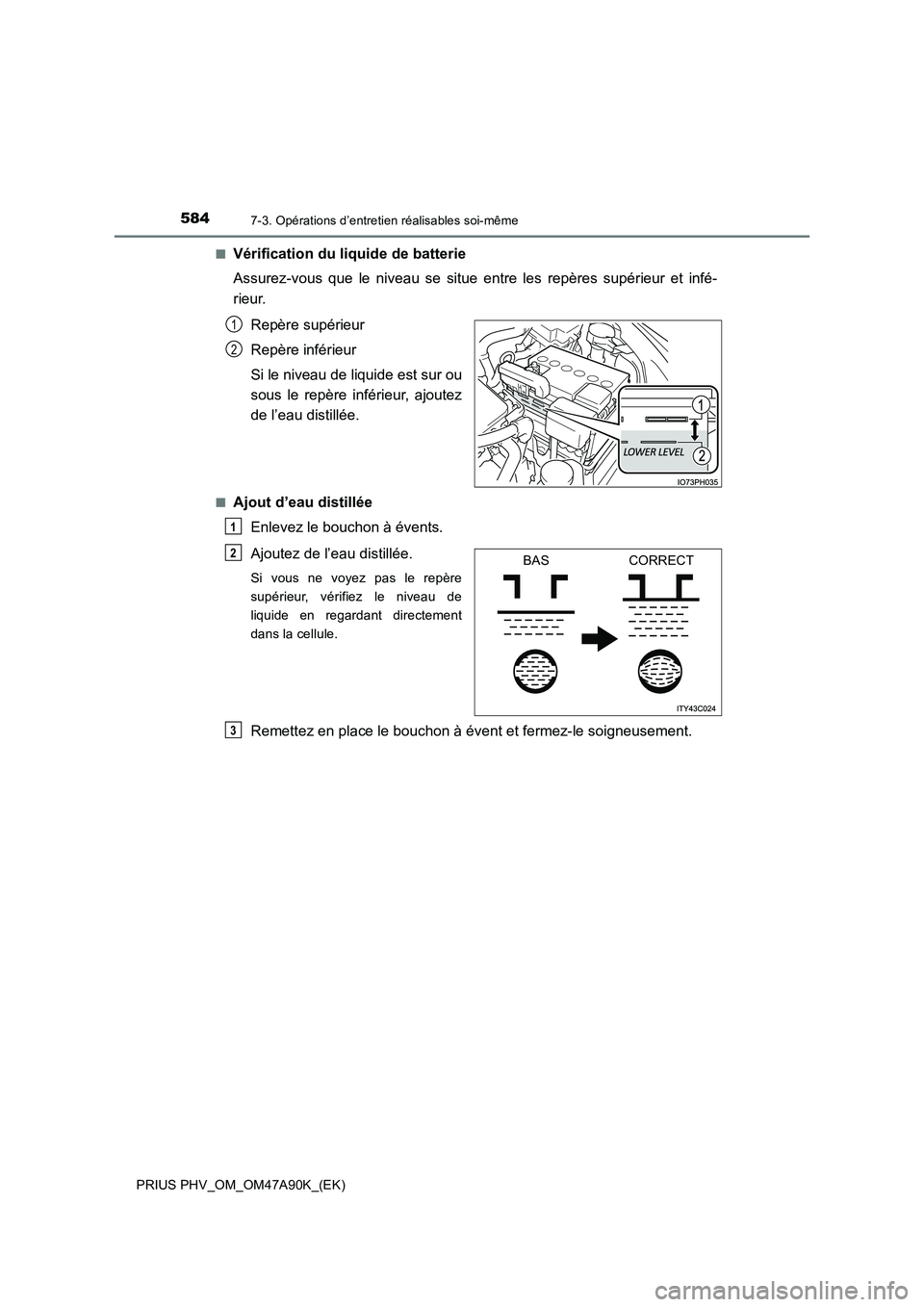

5847-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)■
Vérification du liquide de batterie
Assurez-vous que le niveau se situe entre les repères supérieur et infé-
rieur.
Repère supérieur
Repère inférieur
Si le niveau de liquide est sur ou
sous le repère inférieur, ajoutez
de l’eau distillée.
■Ajout d’eau distillée
Enlevez le bouchon à évents.
Ajoutez de l’eau distillée.
Si vous ne voyez pas le repère
supérieur, vérifiez le niveau de
liquide en regardant directement
dans la cellule.
Remettez en place le bouchon à évent et fermez-le soigneusement.
1
2
1
BASCORRECT2
3

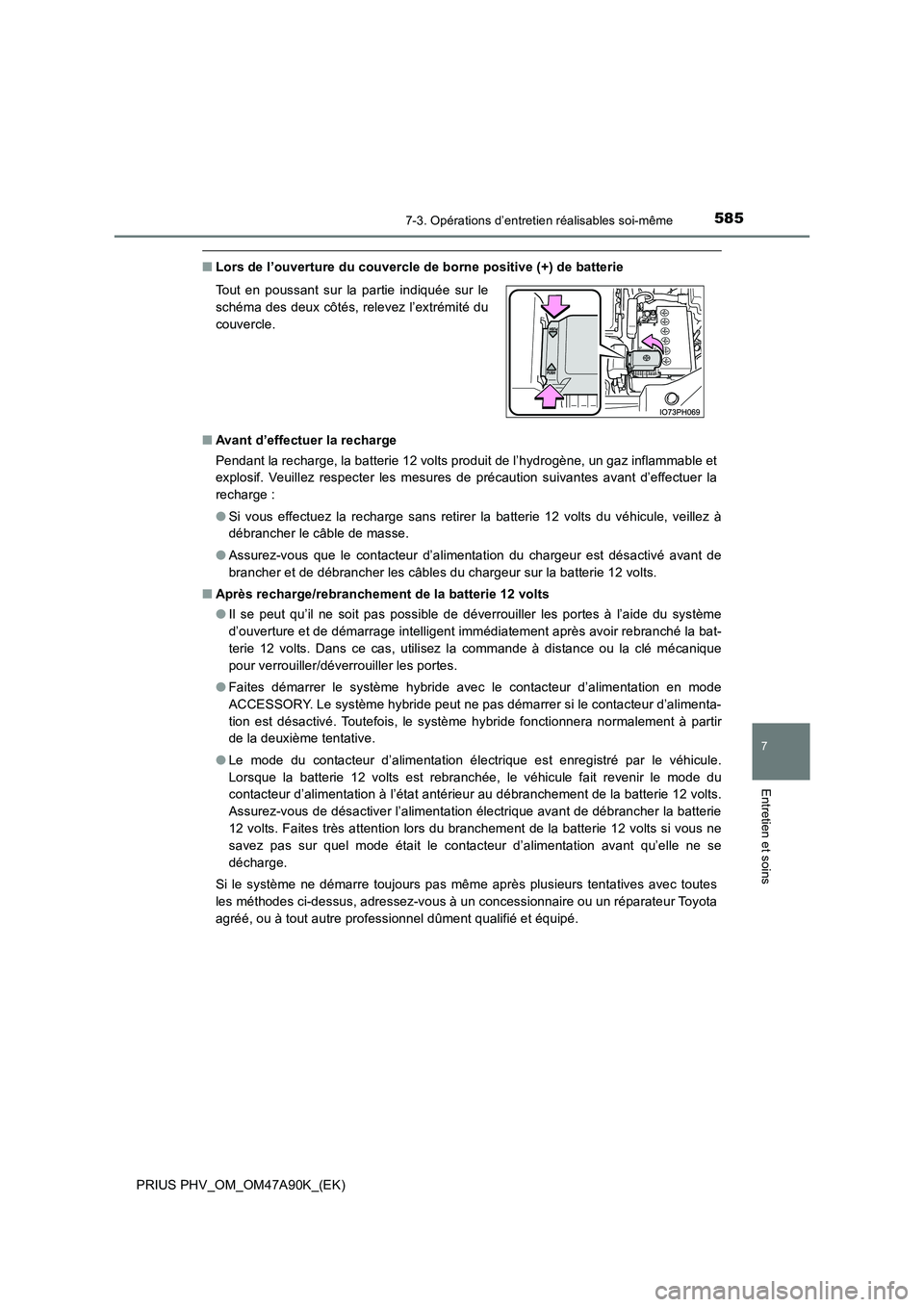

5857-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)
7
Entretien et soins
■Lors de l’ouverture du couvercle de borne positive (+) de batterie
■ Avant d’effectuer la recharge
Pendant la recharge, la batterie 12 volts produit de l’hydrogène, un gaz inflammable et
explosif. Veuillez respecter les mesures de précaution suivantes avant d’effectuer la
recharge :
● Si vous effectuez la recharge sans retirer la batterie 12 volts du véhicule, veillez à
débrancher le câble de masse.
● Assurez-vous que le contacteur d’alimentation du chargeur est désactivé avant de
brancher et de débrancher les câbles du chargeur sur la batterie 12 volts.
■ Après recharge/rebranchement de la batterie 12 volts
● Il se peut qu’il ne soit pas possible de déverrouiller les portes à l’aide du système
d’ouverture et de démarrage intelligent immédiatement après avoir rebranché la bat-
terie 12 volts. Dans ce cas, utilisez la commande à distance ou la clé mécanique
pour verrouiller/déverrouiller les portes.
● Faites démarrer le système hybride avec le contacteur d’alimentation en mode
ACCESSORY. Le système hybride peut ne pas démarrer si le contacteur d’alimenta-
tion est désactivé. Toutefois, le système hybride fonctionnera normalement à partir
de la deuxième tentative.
● Le mode du contacteur d’alimentation électrique est enregistré par le véhicule.
Lorsque la batterie 12 volts est rebranchée, le véhicule fait revenir le mode du
contacteur d’alimentation à l’état antérieur au débranchement de la batterie 12 volts.
Assurez-vous de désactiver l’alimentation électrique avant de débrancher la batterie
12 volts. Faites très attention lors du branchement de la batterie 12 volts si vous ne
savez pas sur quel mode était le contacteur d’alimentation avant qu’elle ne se
décharge.
Si le système ne démarre toujours pas même après plusieurs tentatives avec toutes
les méthodes ci-dessus, adressez-vous à un concessionnaire ou un réparateur Toyota
agréé, ou à tout autre professionnel dûment qualifié et équipé.
Tout en poussant sur la partie indiquée sur le
schéma des deux côtés, relevez l’extrémité du
couvercle.

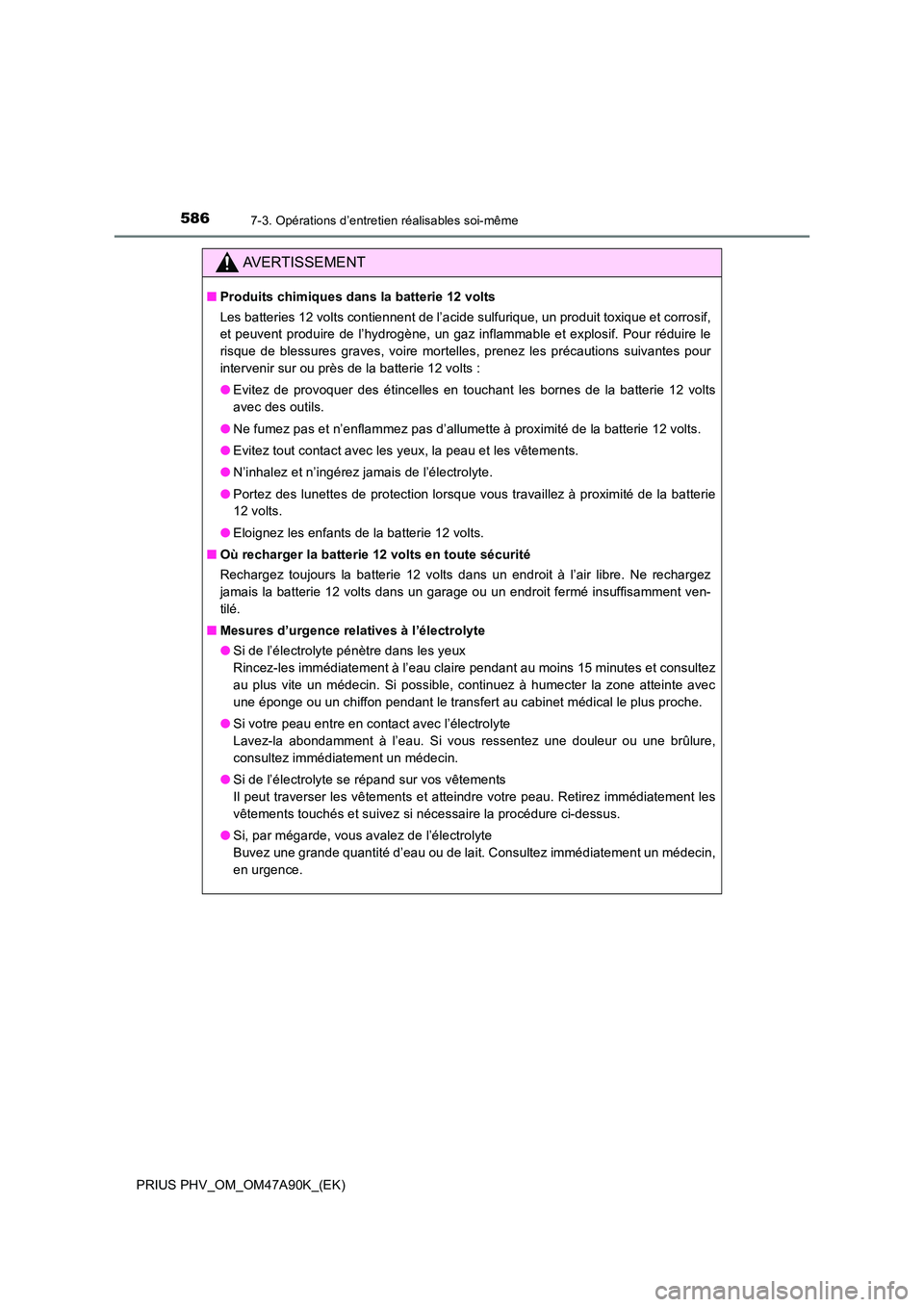

5867-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)
AVERTISSEMENT
■Produits chimiques dans la batterie 12 volts
Les batteries 12 volts contiennent de l’acide sulfurique, un produit toxique et corrosif,
et peuvent produire de l’hydrogène, un gaz inflammable et explosif. Pour réduire le
risque de blessures graves, voire mortelles, prenez les précautions suivantes pour
intervenir sur ou près de la batterie 12 volts :
● Evitez de provoquer des étincelles en touchant les bornes de la batterie 12 volts
avec des outils.
● Ne fumez pas et n’enflammez pas d’allumette à proximité de la batterie 12 volts.
● Evitez tout contact avec les yeux, la peau et les vêtements.
● N’inhalez et n’ingérez jamais de l’électrolyte.
● Portez des lunettes de protection lorsque vous travaillez à proximité de la batterie
12 volts.
● Eloignez les enfants de la batterie 12 volts.
■ Où recharger la batterie 12 volts en toute sécurité
Rechargez toujours la batterie 12 volts dans un endroit à l’air libre. Ne rechargez
jamais la batterie 12 volts dans un garage ou un endroit fermé insuffisamment ven-
tilé.
■ Mesures d’urgence relatives à l’électrolyte
● Si de l’électrolyte pénètre dans les yeux
Rincez-les immédiatement à l’eau claire pendant au moins 15 minutes et consultez
au plus vite un médecin. Si possible, continuez à humecter la zone atteinte avec
une éponge ou un chiffon pendant le transfert au cabinet médical le plus proche.
● Si votre peau entre en contact avec l’électrolyte
Lavez-la abondamment à l’eau. Si vous ressentez une douleur ou une brûlure,
consultez immédiatement un médecin.
● Si de l’électrolyte se répand sur vos vêtements
Il peut traverser les vêtements et atteindre votre peau. Retirez immédiatement les
vêtements touchés et suivez si nécessaire la procédure ci-dessus.
● Si, par mégarde, vous avalez de l’électrolyte
Buvez une grande quantité d’eau ou de lait. Consultez immédiatement un médecin,
en urgence.

5877-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)
7
Entretien et soins

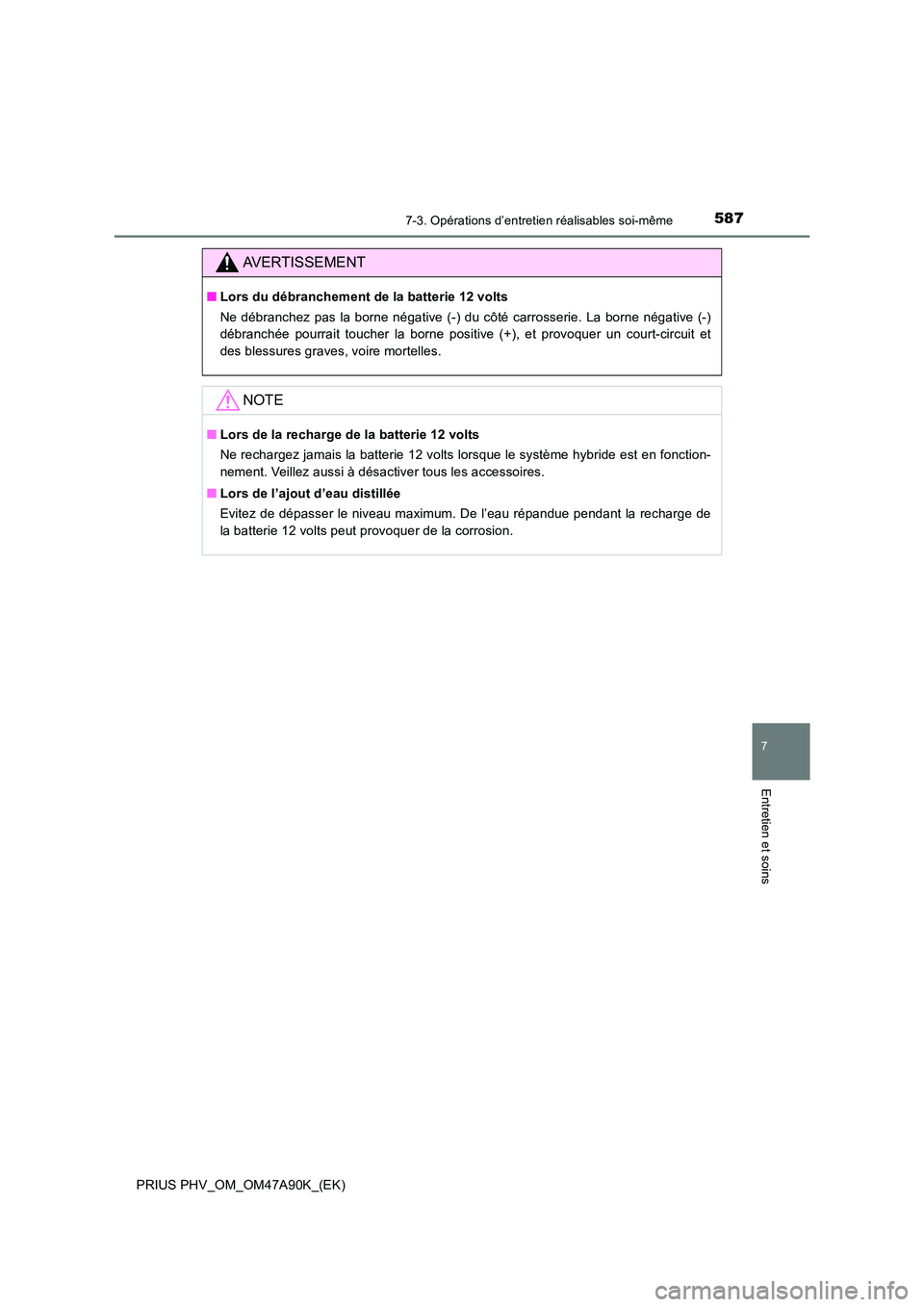

AVERTISSEMENT
■Lors du débranchement de la batterie 12 volts
Ne débranchez pas la borne négative (-) du côté carrosserie. La borne négative (-)
débranchée pourrait toucher la borne positive (+), et provoquer un court-circuit et
des blessures graves, voire mortelles.
NOTE
■ Lors de la recharge de la batterie 12 volts
Ne rechargez jamais la batterie 12 volts lorsque le système hybride est en fonction-
nement. Veillez aussi à désactiver tous les accessoires.
■ Lors de l’ajout d’eau distillée
Evitez de dépasser le niveau maximum. De l’eau répandue pendant la recharge de
la batterie 12 volts peut provoquer de la corrosion.

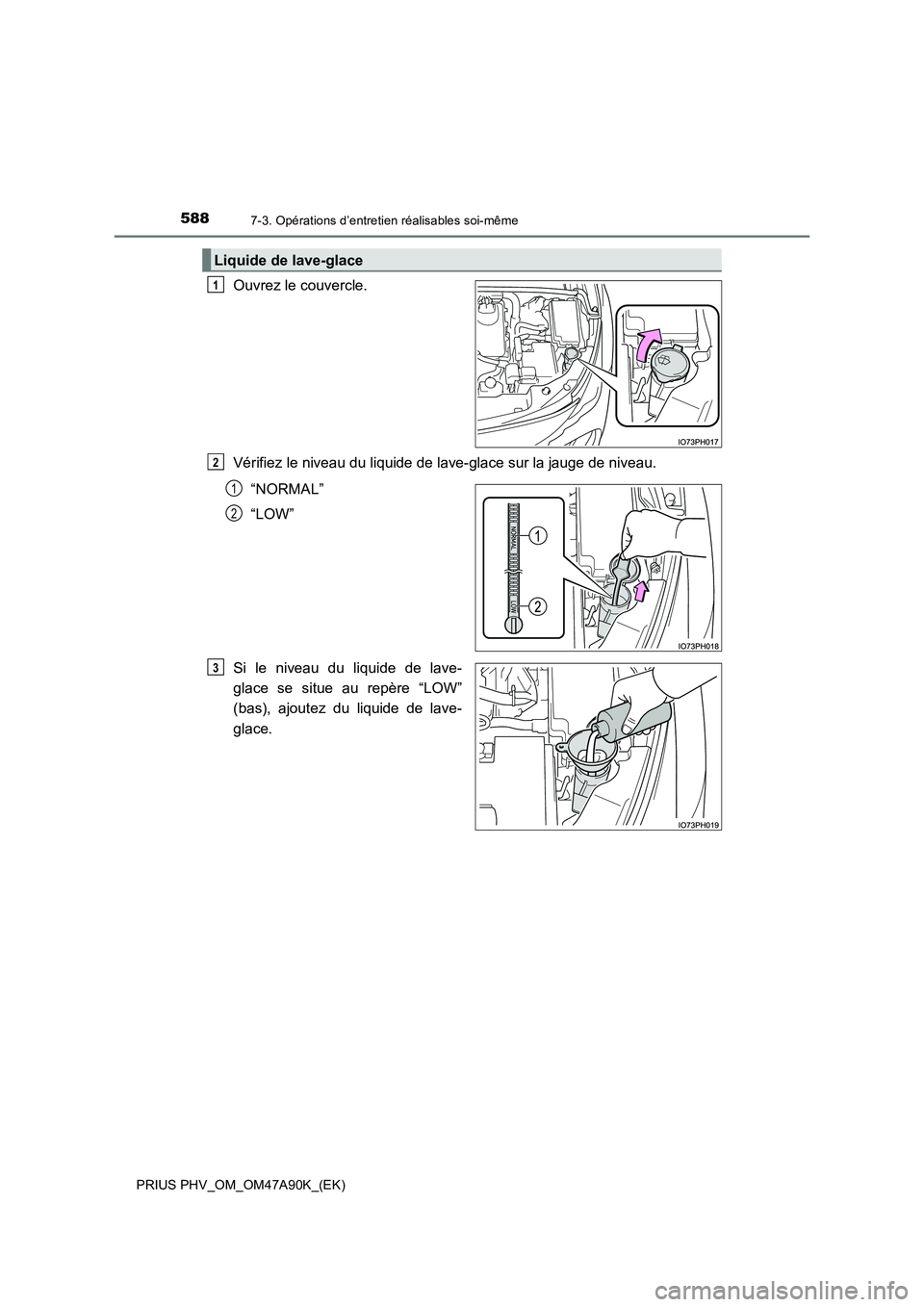

5887-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)
Ouvrez le couvercle.
Vérifiez le niveau du liquide de lave-glace sur la jauge de niveau.
“NORMAL”
“LOW”
Si le niveau du liquide de lave-
glace se situe au repère “LOW”
(bas), ajoutez du liquide de lave-
glace.
Liquide de lave-glace
1
2
1
2
3

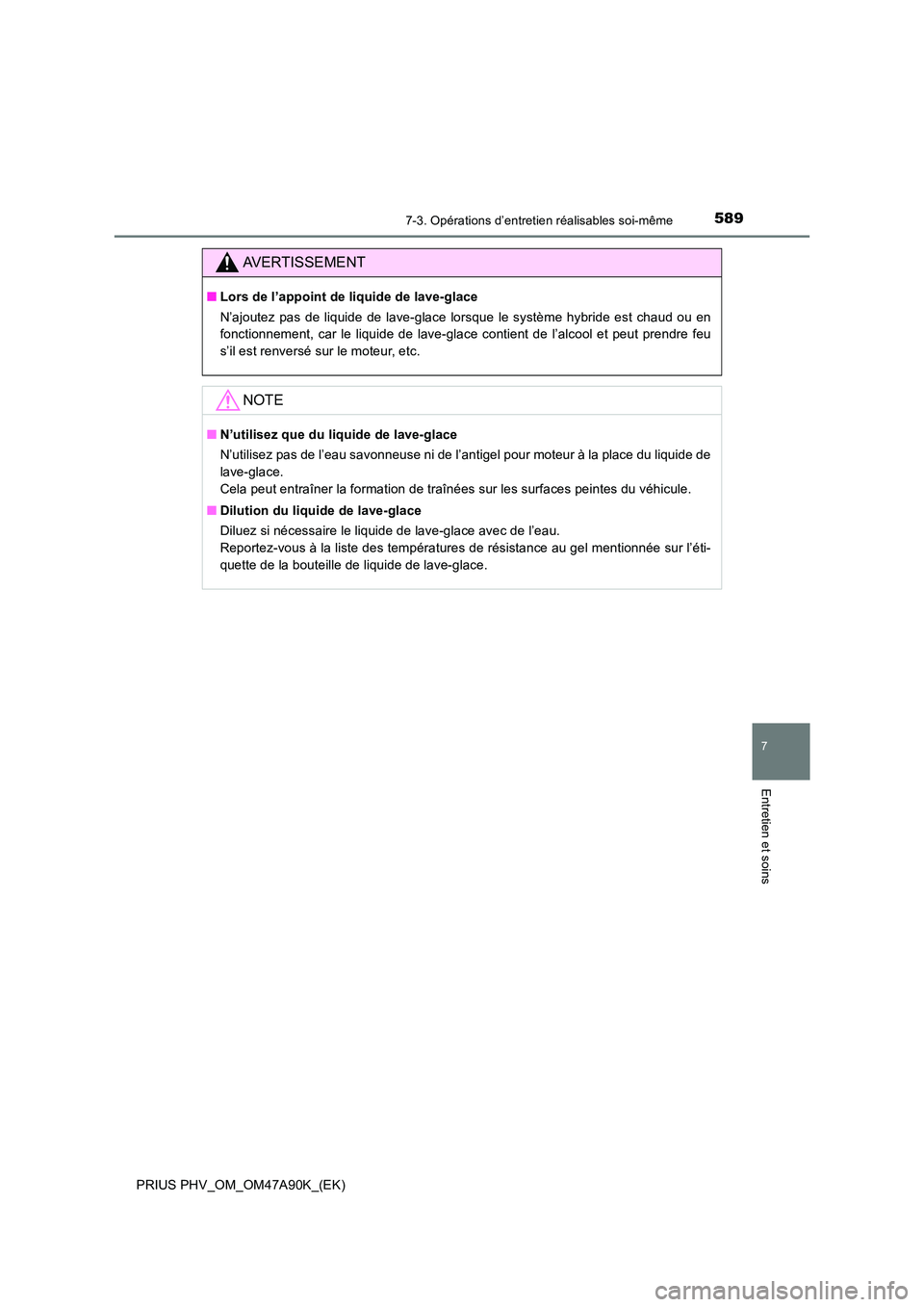

5897-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)
7
Entretien et soins
AVERTISSEMENT
■Lors de l’appoint de liquide de lave-glace
N’ajoutez pas de liquide de lave-glace lorsque le système hybride est chaud ou en
fonctionnement, car le liquide de lave-glace contient de l’alcool et peut prendre feu
s’il est renversé sur le moteur, etc.
NOTE
■ N’utilisez que du liquide de lave-glace
N’utilisez pas de l’eau savonneuse ni de l’antigel pour moteur à la place du liquide de
lave-glace.
Cela peut entraîner la formation de traînées sur les surfaces peintes du véhicule.
■ Dilution du liquide de lave-glace
Diluez si nécessaire le liquide de lave-glace avec de l’eau.
Reportez-vous à la liste des températures de résistance au gel mentionnée sur l’éti-
quette de la bouteille de liquide de lave-glace.

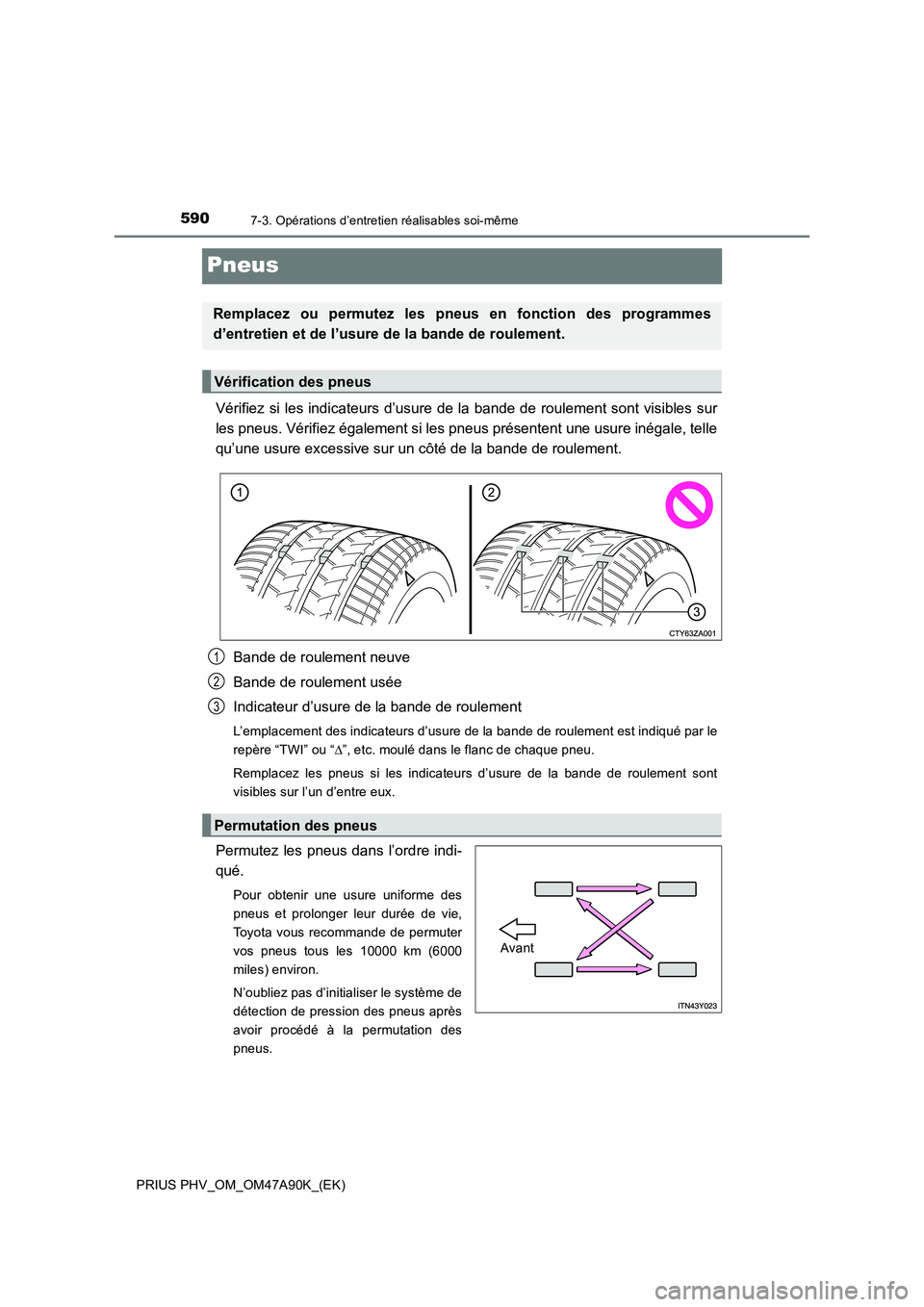

5907-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47A90K_(EK)
Pneus
Vérifiez si les indicateurs d’usure de la bande de roulement sont visibles sur
les pneus. Vérifiez également si les pneus présentent une usure inégale, telle
qu’une usure excessive sur un côté de la bande de roulement.
Bande de roulement neuve
Bande de roulement usée
Indicateur d’usure de la bande de roulement
L’emplacement des indicateurs d’usure de la bande de roulement est indiqué par le
repère “TWI” ou “”, etc. moulé dans le flanc de chaque pneu.
Remplacez les pneus si les indicateurs d’usure de la bande de roulement sont
visibles sur l’un d’entre eux.
Permutez les pneus dans l’ordre indi-
qué.
Pour obtenir une usure uniforme des
pneus et prolonger leur durée de vie,
Toyota vous recommande de permuter
vos pneus tous les 10000 km (6000
miles) environ.
N’oubliez pas d’initialiser le système de
détection de pression des pneus après
avoir procédé à la permutation des
pneus.
Remplacez ou permutez les pneus en fonction des programmes
d’entretien et de l’usure de la bande de roulement.
Vérification des pneus
Permutation des pneus
1
2
3
Avant
