TOYOTA PRIUS PLUG-IN HYBRID 2017 Návod na použití (in Czech)

3815-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)
5
Jízda
■Pokud výstražná kontrolka PCS bliká a na multiinformačním displeji se
zobrazí výstražné hlášení
Přednárazový bezpečnostní systém může být dočasně nedostupný nebo
může mít systém poruchu.
●V následujících situacích výstražná kontrolka zhasne, hlášení zmizí a sys-
tém bude funkční, když nastanou opět normální provozní podmínky:
• Když jsou radarový senzor nebo kamerový senzor, nebo oblast v okolí
senzorů horké, např. na slunečném místě
• Když jsou radarový senzor nebo kamerový senzor, nebo oblast v okolí
senzorů chladné, např. v extrémně chladném prostředí
• Když je radarový senzor nebo znak na přední mřížce znečištěn nebo po-
kryt ledem atd.
• Když část čelního skla před kamerovým senzorem je zamlžena nebo po-
kryta orosením nebo námrazou
(Odmlžování čelního skla: S. 509)
• Pokud je kamerový senzor zakryt, např., když je otevřena kapota nebo je
<00510044000300fe0048004f0051007400030056004e004f0052000300510044004f00480053004800510044000300510069004f00480053004e004400030045004f0074005d004e00520003004e0044005000480055005200590070004b00520003005600
480051005d005200550058[
●Pokud výstražná kontrolka PCS stále bliká nebo výstražné hlášení nezmizí,
systém může mít poruchu. Nechte vozidlo ihned zkontrolovat kterýmkoliv
autorizovaným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifi-
kovaným a vybaveným odborníkem.
■Pokud je vypnuto VSC
●Pokud je VSC vypnuto (S. 493), budou zrušeny také funkce přednárazo-
vého brzdového asistenta a přednárazového brzdění.
●Výstražná kontrolka PCS se rozsvítí a na multiinformačním displeji se zob-
razí "VSC Turned Off Pre-crash Brake System Unavailable" (VSC vypnuto.
Přednárazový brzdový systém nedostupný).

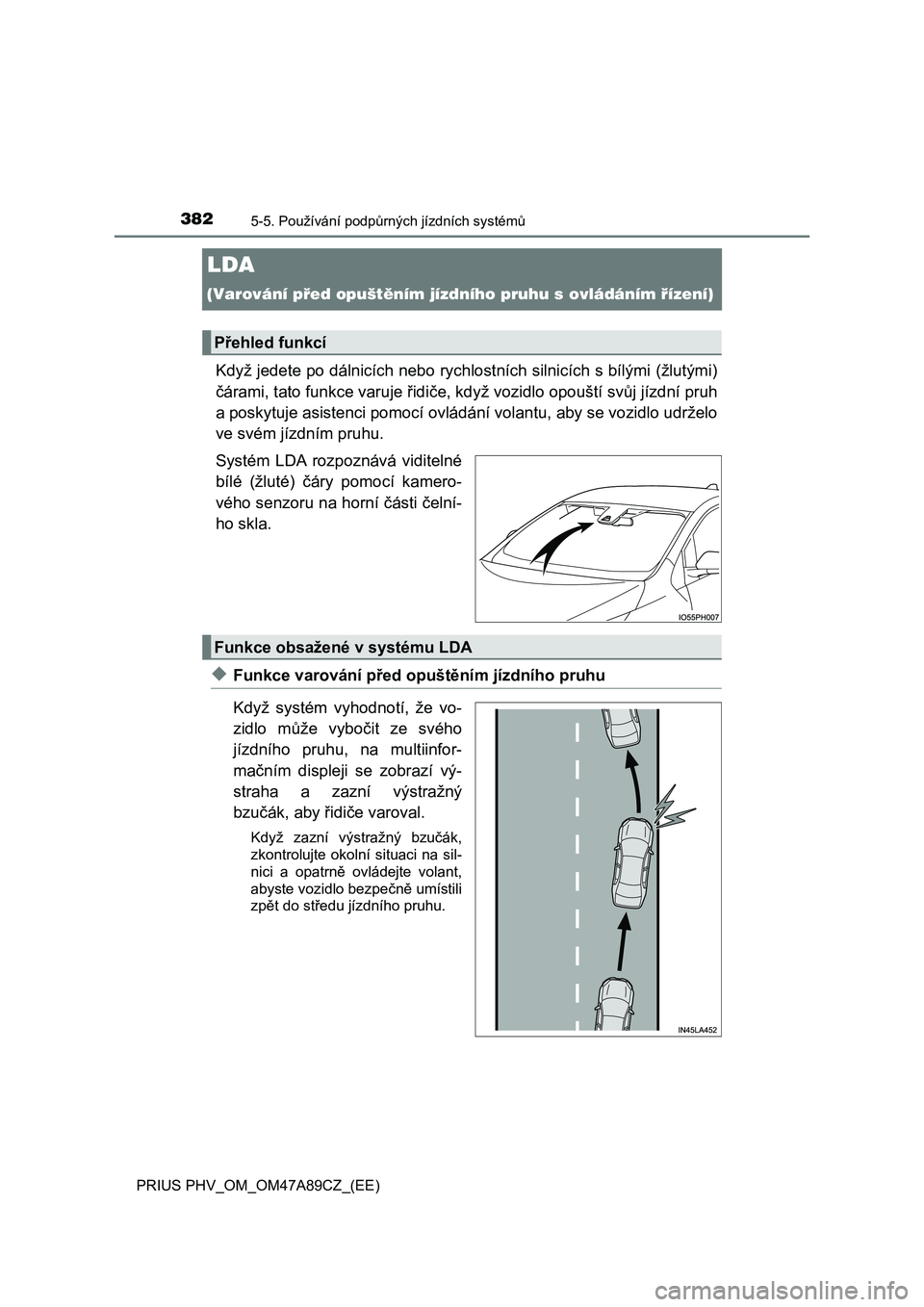

3825-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)
LDA
(Varování před opuštěním jízdního pruhu s ovládáním řízení)
Když jedete po dálnicích nebo rychlostních silnicích s bílými (žlutými)
čárami, tato funkce varuje řidiče, když vozidlo opouští svůj jízdní pruh
a poskytuje asistenci pomocí ovládání volantu, aby se vozidlo udrželo
ve svém jízdním pruhu.
Systém LDA rozpoznává viditelné
bílé (žluté) čáry pomocí kamero-
vého senzoru na horní části čelní-
ho skla.
◆Funkce varování před opuštěním jízdního pruhu
Když systém vyhodnotí, že vo-
zidlo může vybočit ze svého
jízdního pruhu, na multiinfor-
mačním displeji se zobrazí vý-
straha a zazní výstražný
bzučák, aby řidiče varoval.
Když zazní výstražný bzučák,
zkontrolujte okolní situaci na sil-
nici a opatrně ovládejte volant,
abyste vozidlo bezpečně umístili
zpět do středu jízdního pruhu.
Přehled funkcí
Funkce obsažené v systému LDA

3835-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)
5
Jízda

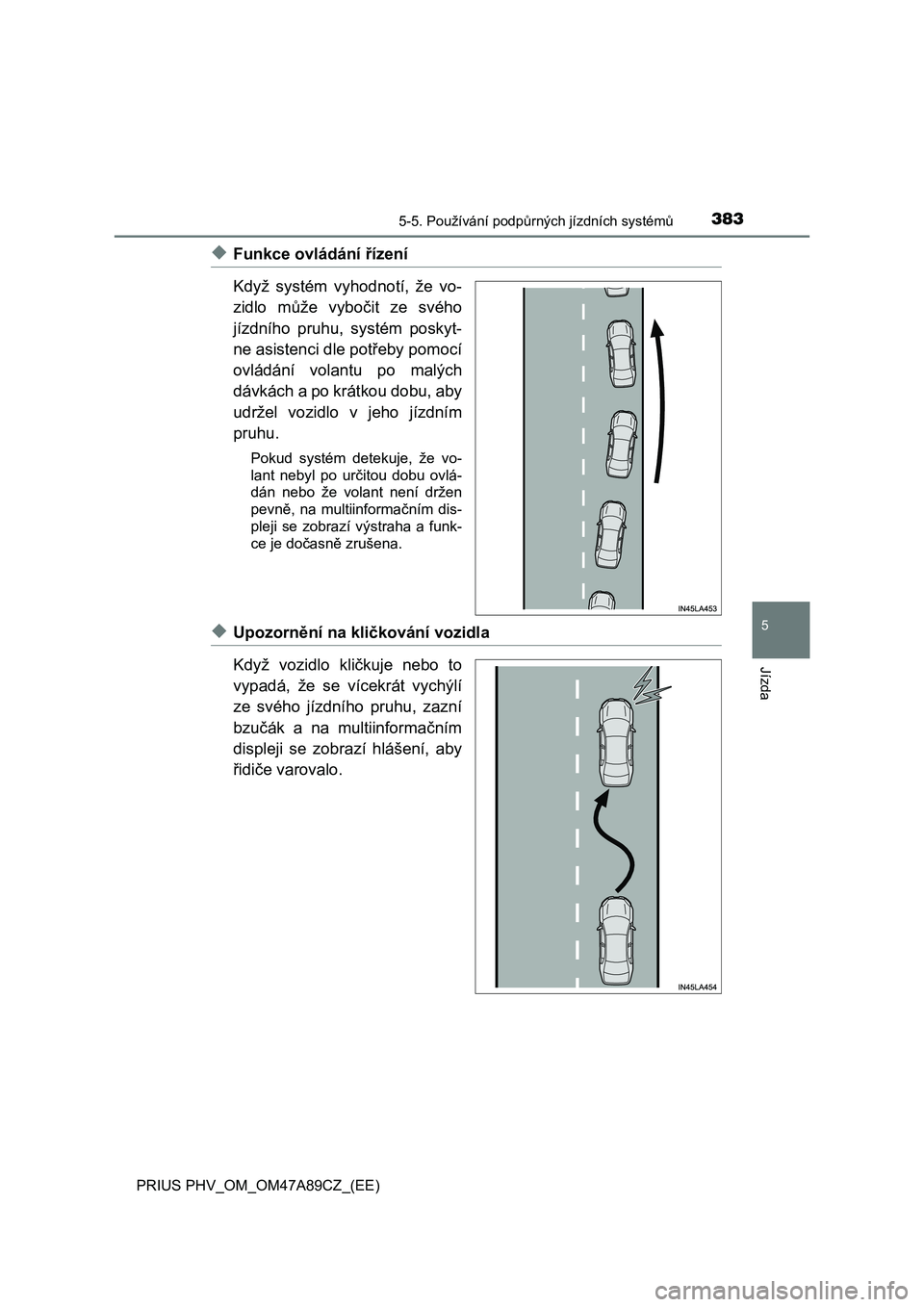

◆Funkce ovládání řízení
Když systém vyhodnotí, že vo-
zidlo může vybočit ze svého
jízdního pruhu, systém poskyt-
ne asistenci dle potřeby pomocí
ovládání volantu po malých
dávkách a po krátkou dobu, aby
udržel vozidlo v jeho jízdním
pruhu.
Pokud systém detekuje, že vo-
lant nebyl po určitou dobu ovlá-
dán nebo že volant není držen
pevně, na multiinformačním dis-
pleji se zobrazí výstraha a funk-
ce je dočasně zrušena.
◆Upozornění na kličkování vozidla
Když vozidlo kličkuje nebo to
vypadá, že se vícekrát vychýlí
ze svého jízdního pruhu, zazní
bzučák a na multiinformačním
displeji se zobrazí hlášení, aby
řidiče varovalo.

3845-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)

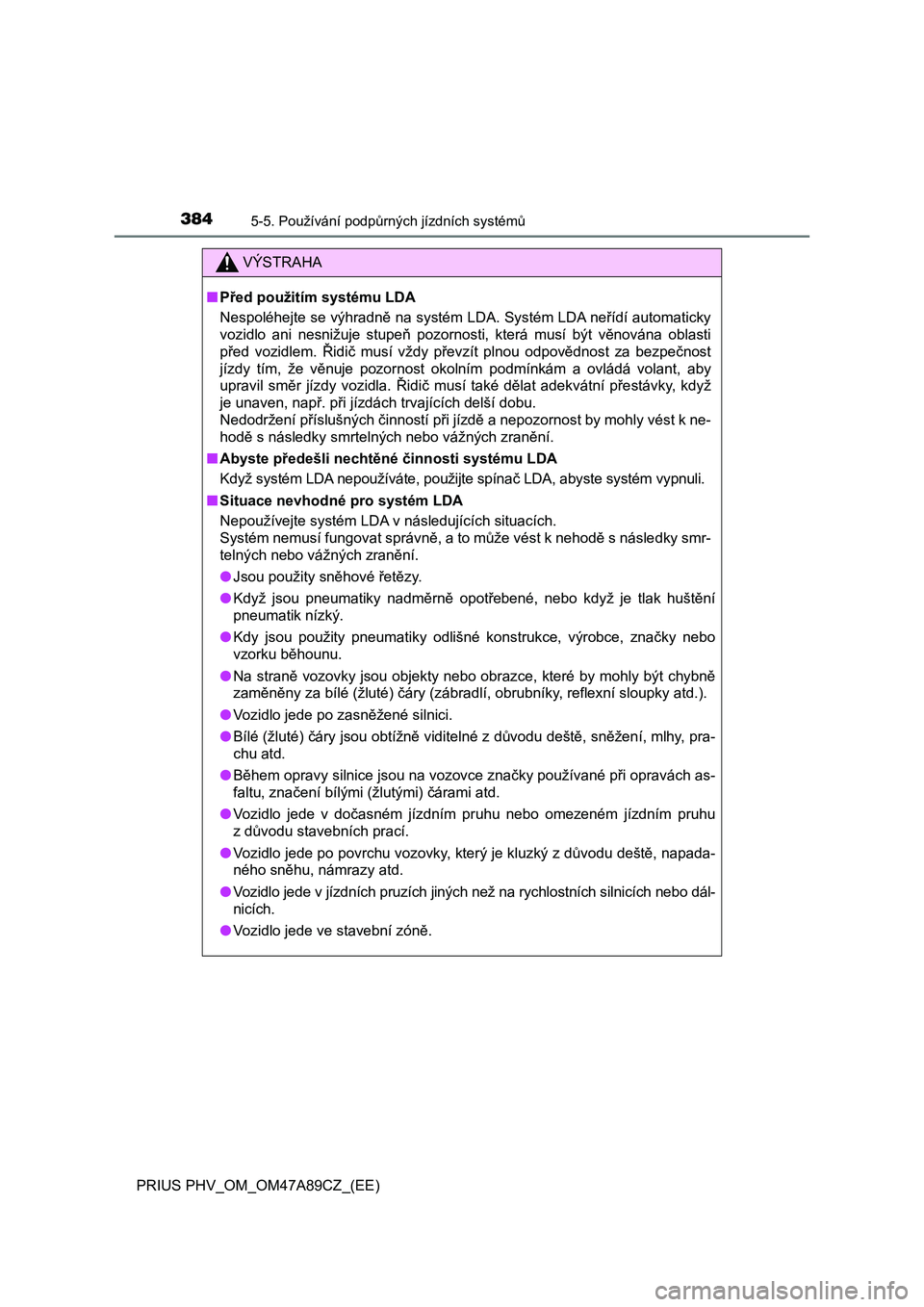

VÝSTRAHA
■Před použitím systému LDA
Nespoléhejte se výhradně na systém LDA. Systém LDA neřídí automaticky
vozidlo ani nesnižuje stupeň pozornosti, která musí být věnována oblasti
před vozidlem. Řidič musí vždy převzít plnou odpovědnost za bezpečnost
jízdy tím, že věnuje pozornost okolním podmínkám a ovládá volant, aby
upravil směr jízdy vozidla. Řidič musí také dělat adekvátní přestávky, když
je unaven, např. při jízdách trvajících delší dobu.
Nedodržení příslušných činností při jízdě a nepozornost by mohly vést k ne-
hodě s následky smrtelných nebo vážných zranění.
■Abyste předešli nechtěné činnosti systému LDA
Když systém LDA nepoužíváte, použijte spínač LDA, abyste systém vypnuli.
■Situace nevhodné pro systém LDA
Nepoužívejte systém LDA v následujících situacích.
Systém nemusí fungovat správně, a to může vést k nehodě s následky smr-
telných nebo vážných zranění.
●Jsou použity sněhové řetězy.
●Když jsou pneumatiky nadměrně opotřebené, nebo když je tlak huštění
pneumatik nízký.
●Kdy jsou použity pneumatiky odlišné konstrukce, výrobce, značky nebo
vzorku běhounu.
●Na straně vozovky jsou objekty nebo obrazce, které by mohly být chybně
zaměněny za bílé (žluté) čáry (zábradlí, obrubníky, reflexní sloupky atd.).
●Vozidlo jede po zasněžené silnici.
●Bílé (žluté) čáry jsou obtížně viditelné z důvodu deště, sněžení, mlhy, pra-
chu atd.
●Během opravy silnice jsou na vozovce značky používané při opravách as-
faltu, značení bílými (žlutými) čárami atd.
●Vozidlo jede v dočasném jízdním pruhu nebo omezeném jízdním pruhu
z důvodu stavebních prací.
●Vozidlo jede po povrchu vozovky, který je kluzký z důvodu deště, napada-
ného sněhu, námrazy atd.
●Vozidlo jede v jízdních pruzích jiných než na rychlostních silnicích nebo dál-
nicích.
●Vozidlo jede ve stavební zóně.

3855-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)
5
Jízda

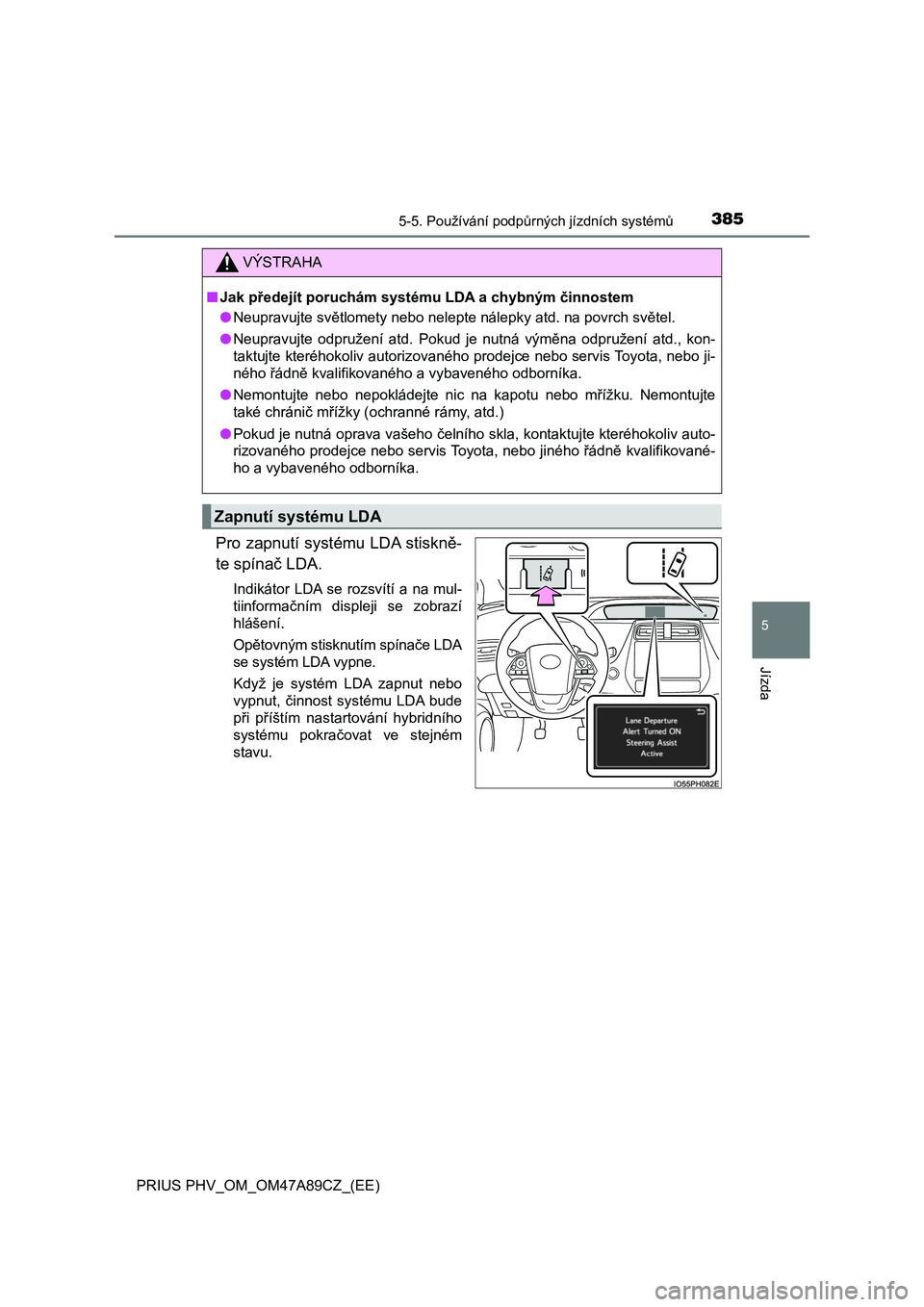

Pro zapnutí systému LDA stiskně-
te spínač LDA.
Indikátor LDA se rozsvítí a na mul-
tiinformačním displeji se zobrazí
hlášení.
Opětovným stisknutím spínače LDA
se systém LDA vypne.
Když je systém LDA zapnut nebo
vypnut, činnost systému LDA bude
při příštím nastartování hybridního
systému pokračovat ve stejném
stavu.
VÝSTRAHA
■ Jak předejít poruchám systému LDA a chybným činnostem
● Neupravujte světlomety nebo nelepte nálepky atd. na povrch světel.
● Neupravujte odpružení atd. Pokud je nutná výměna odpružení atd., kon-
taktujte kteréhokoliv autorizovaného prodejce nebo servis Toyot a, nebo ji-
ného řádně kvalifikovaného a vybaveného odborníka.
● Nemontujte nebo nepokládejte nic na kapotu nebo mřížku. Nemontujte
také chránič mřížky (ochranné rámy, atd.)
● Pokud je nutná oprava vašeho čelního skla, kontaktujte kteréhokoliv auto-
rizovaného prodejce nebo servis Toyota, nebo jiného řádně kvali fikované-
ho a vybaveného odborníka.
Zapnutí systému LDA

3865-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)

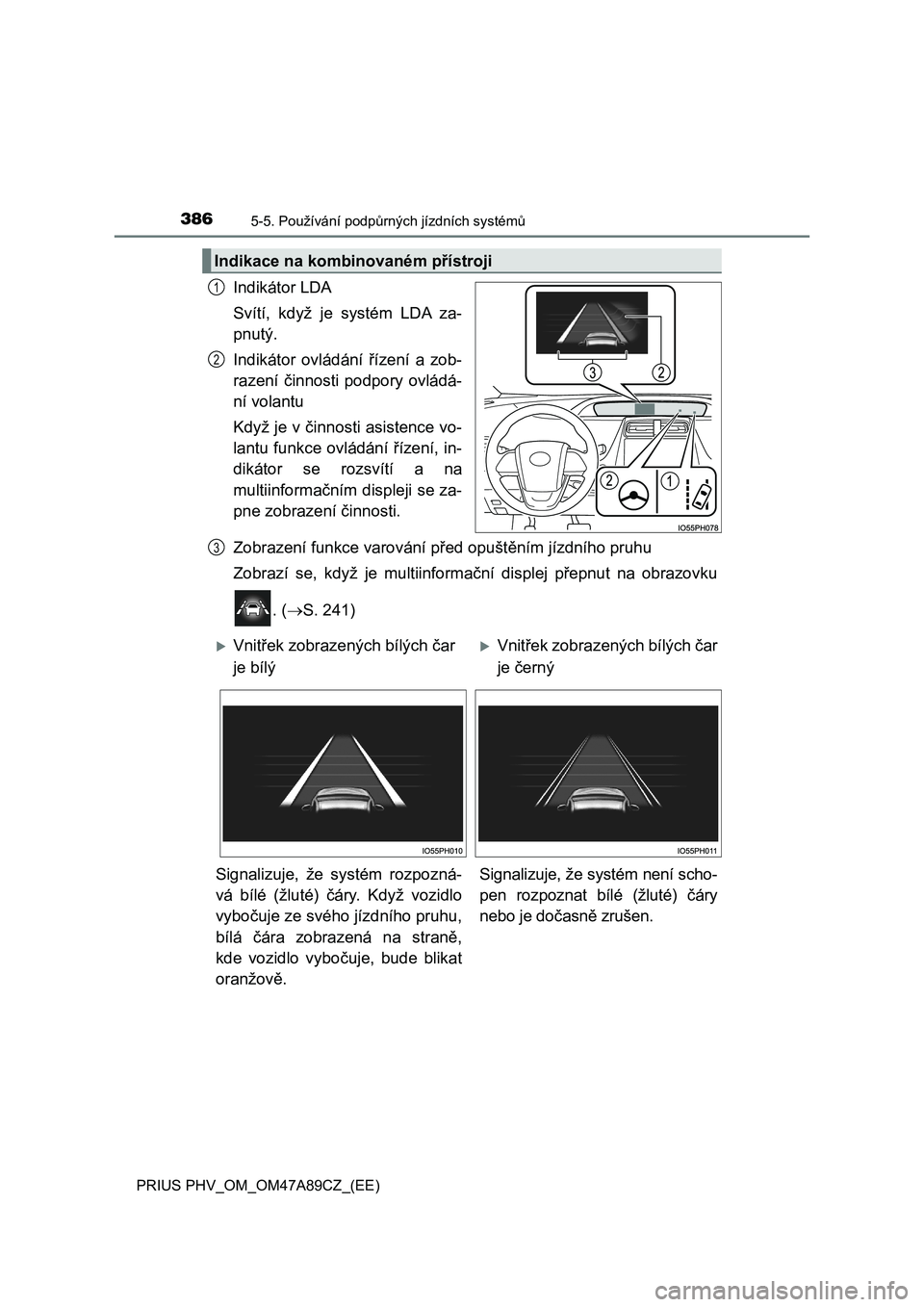

Indikátor LDA
Svítí, když je systém LDA za-
pnutý.
Indikátor ovládání řízení a zob-
razení činnosti podpory ovládá-
ní volantu
Když je v činnosti asistence vo-
lantu funkce ovládání řízení, in-
dikátor se rozsvítí a na
multiinformačním displeji se za-
pne zobrazení činnosti.
Zobrazení funkce varování p řed opuštěním jízdního pruhu
Zobrazí se, když je multiinform ační displej přepnut na obrazovku
. ( S. 241)
Indikace na kombinovaném přístroji
1
2
3
Vnitřek zobrazených bílých čar
je bílý
Vnitřek zobrazených bílých čar
je černý
Signalizuje, že systém rozpozná-
vá bílé (žluté) čáry. Když vozidlo
vybočuje ze svého jízdního pruhu,
bílá čára zobrazená na straně,
kde vozidlo vybočuje, bude blikat
oranžově.
Signalizuje, že systém není scho-
pen rozpoznat bílé (žluté) čáry
nebo je dočasně zrušen.

3875-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)
5
Jízda

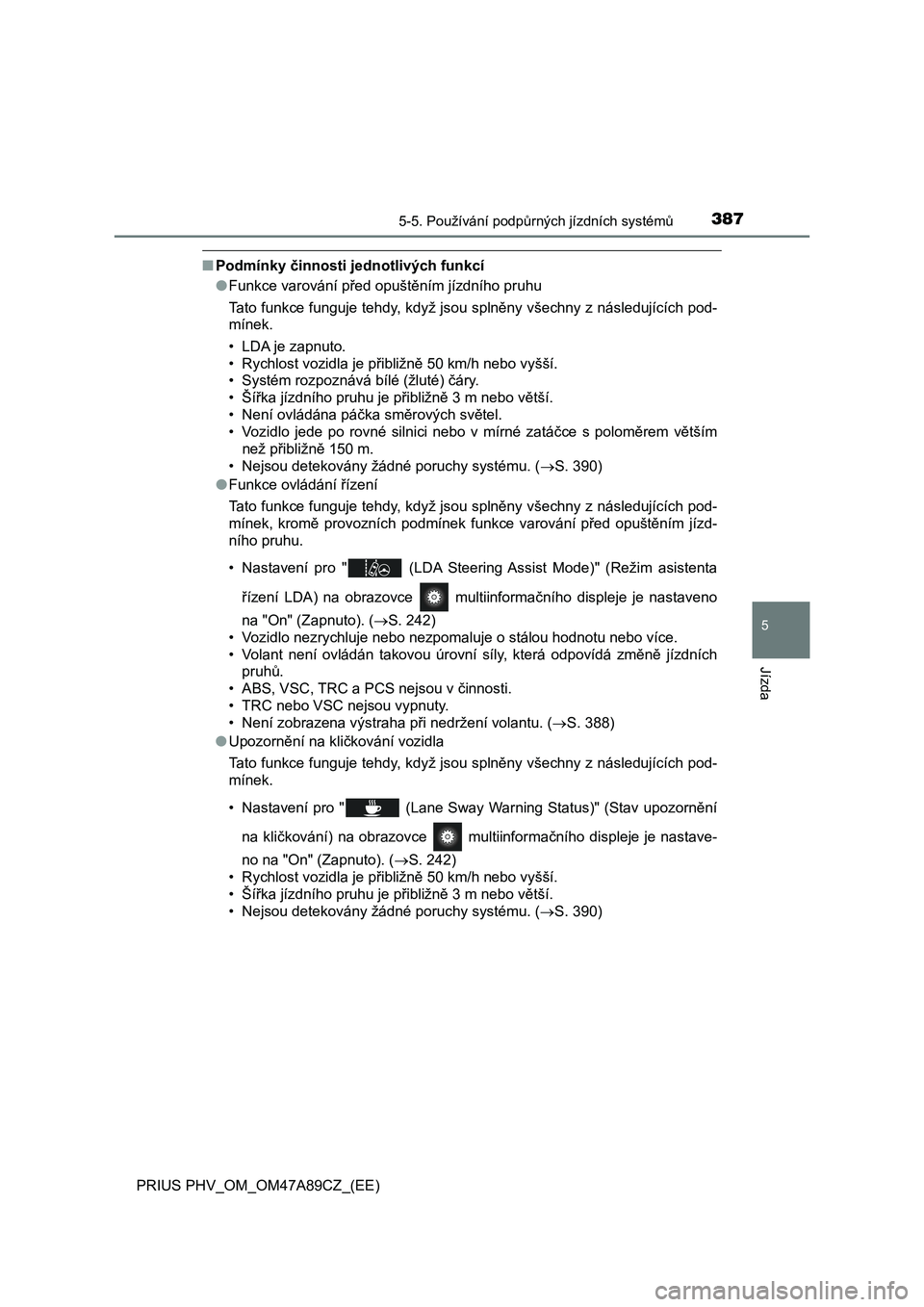

■Podmínky činnosti jednotlivých funkcí
●Funkce varování před opuštěním jízdního pruhu
Tato funkce funguje tehdy, když jsou splněny všechny z následujících pod-
mínek.
• LDA je zapnuto.
• Rychlost vozidla je přibližně 50 km/h nebo vyšší.
• Systém rozpoznává bílé (žluté) čáry.
• Šířka jízdního pruhu je přibližně 3 m nebo větší.
• Není ovládána páčka směrových světel.
• Vozidlo jede po rovné silnici nebo v mírné zatáčce s poloměrem větším
než přibližně 150 m.
• Nejsou detekovány žádné poruchy systému. (S. 390)
●Funkce ovládání řízení
Tato funkce funguje tehdy, když jsou splněny všechny z následujících pod-
mínek, kromě provozních podmínek funkce varování před opuštěním jízd-
ního pruhu.
• Nastavení pro " (LDA Steering Assist Mode)" (Režim asistenta
řízení LDA) na obrazovce multiinformačního displeje je nastaveno
na "On" (Zapnuto). (S. 242)
• Vozidlo nezrychluje nebo nezpomaluje o stálou hodnotu nebo více.
• Volant není ovládán takovou úrovní síly, která odpovídá změně jízdních
pruhů.
• ABS, VSC, TRC a PCS nejsou v činnosti.
• TRC nebo VSC nejsou vypnuty.
• Není zobrazena výstraha při nedržení volantu. (S. 388)
●Upozornění na kličkování vozidla
Tato funkce funguje tehdy, když jsou splněny všechny z následujících pod-
mínek.
• Nastavení pro " (Lane Sway Warning Status)" (Stav upozornění
na kličkování) na obrazovce multiinformačního displeje je nastave-
no na "On" (Zapnuto). (S. 242)
• Rychlost vozidla je přibližně 50 km/h nebo vyšší.
• Šířka jízdního pruhu je přibližně 3 m nebo větší.
• Nejsou detekovány žádné poruchy systému. (S. 390)

3885-5. Používání podpůrných jízdních systémů

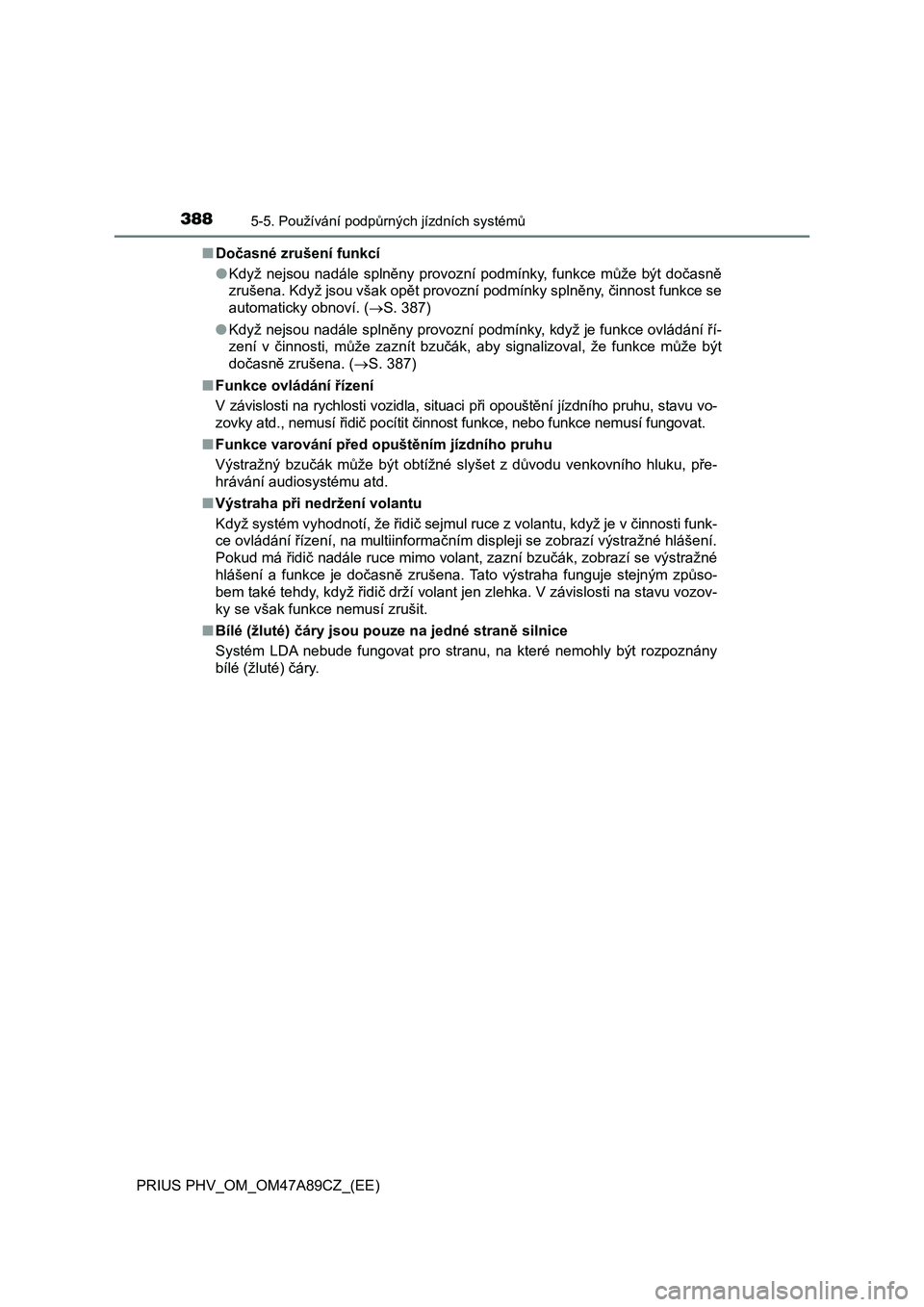

PRIUS PHV_OM_OM47A89CZ_(EE)■Dočasné zrušení funkcí
●Když nejsou nadále splněny provozní podmínky, funkce může být dočasně
zrušena. Když jsou však opět provozní podmínky splněny, činnost funkce se
automaticky obnoví. (S. 387)
●Když nejsou nadále splněny provozní podmínky, když je funkce ovládání ří-
zení v činnosti, může zaznít bzučák, aby signalizoval, že funkce může být
dočasně zrušena. (S. 387)
■Funkce ovládání řízení
V závislosti na rychlosti vozidla, situaci při opouštění jízdního pruhu, stavu vo-
zovky atd., nemusí řidič pocítit činnost funkce, nebo funkce nemusí fungovat.
■Funkce varování před opuštěním jízdního pruhu
Výstražný bzučák může být obtížné slyšet z důvodu venkovního hluku, pře-
hrávání audiosystému atd.
■Výstraha při nedržení volantu
Když systém vyhodnotí, že řidič sejmul ruce z volantu, když je v činnosti funk-
<00460048000300520059004f006900470069005100740003011c0074005d004800510074000f000300510044000300500058004f0057004c004c00510049005200550050004400fe00510074005000030047004c00560053004f0048004d004c0003005600
480003005d0052004500550044005d00740003005900ea0056[tražné hlášení.
Pokud má řidič nadále ruce mimo volant, zazní bzučák, zobrazí se výstražné
hlášení a funkce je dočasně zrušena. Tato výstraha funguje stejným způso-
bem také tehdy, když řidič drží volant jen zlehka. V závislosti na stavu vozov-
ky se však funkce nemusí zrušit.
■Bílé (žluté) čáry jsou pouze na jedné straně silnice
Systém LDA nebude fungovat pro stranu, na které nemohly být rozpoznány
bílé (žluté) čáry.

3895-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)
5
Jízda

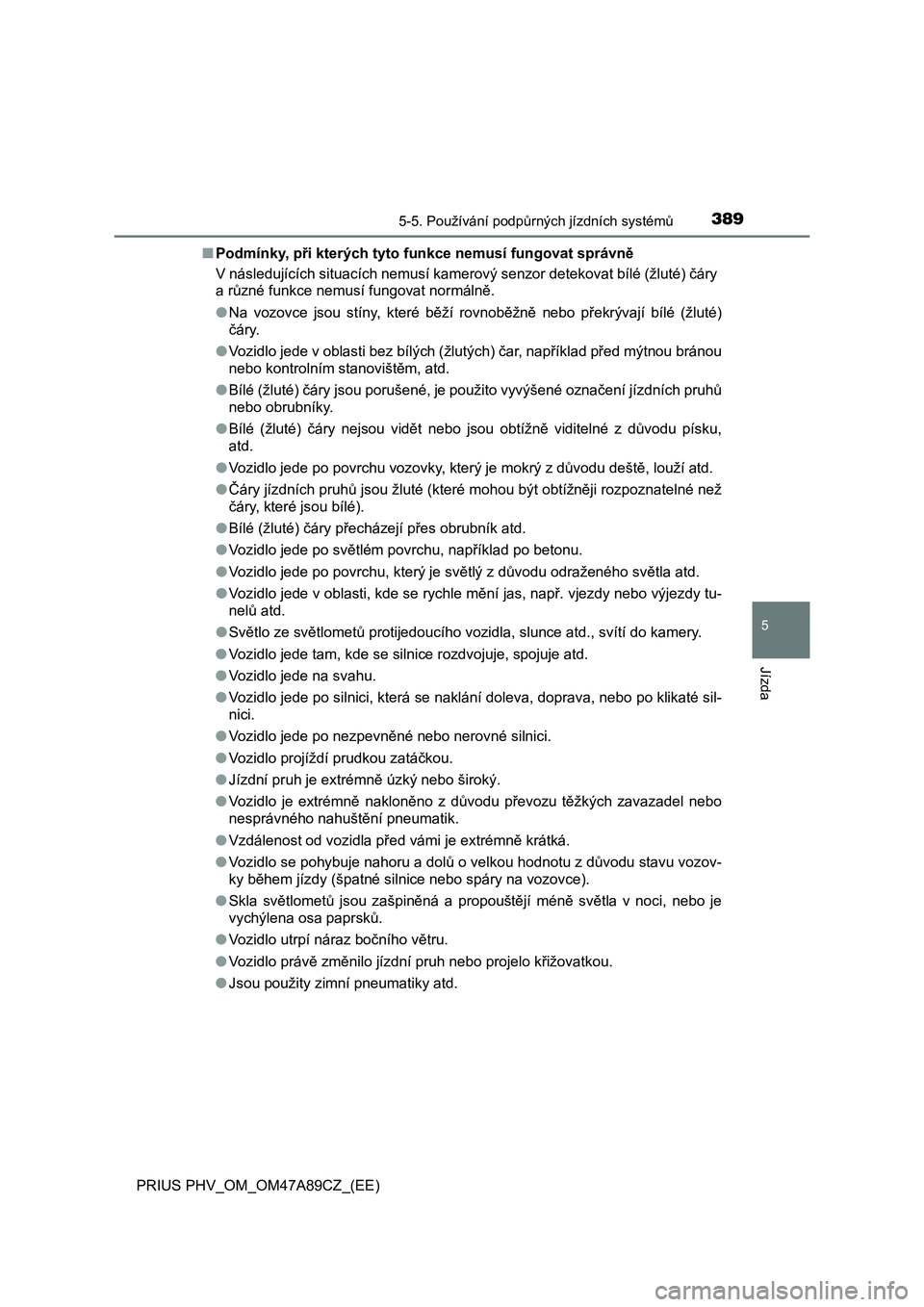

■Podmínky, při kterých tyto funkce nemusí fungovat správně
V následujících situacích nemusí kamerový senzor detekovat bílé (žluté) čáry
a různé funkce nemusí fungovat normálně.
●Na vozovce jsou stíny, které běží rovnoběžně nebo překrývají bílé (žluté)
čáry.
●Vozidlo jede v oblasti bez bílých (žlutých) čar, například před mýtnou bránou
nebo kontrolním stanovištěm, atd.
●Bílé (žluté) čáry jsou porušené, je použito vyvýšené označení jízdních pruhů
nebo obrubníky.
●Bílé (žluté) čáry nejsou vidět nebo jsou obtížně viditelné z důvodu písku,
atd.
●Vozidlo jede po povrchu vozovky, který je mokrý z důvodu deště, louží atd.
●Čáry jízdních pruhů jsou žluté (které mohou být obtížněji rozpoznatelné než
čáry, které jsou bílé).
●Bílé (žluté) čáry přecházejí přes obrubník atd.
●Vozidlo jede po světlém povrchu, například po betonu.
●Vozidlo jede po povrchu, který je světlý z důvodu odraženého světla atd.
●Vozidlo jede v oblasti, kde se rychle mění jas, např. vjezdy nebo výjezdy tu-
nelů atd.
●Světlo ze světlometů protijedoucího vozidla, slunce atd., svítí do kamery.
●Vozidlo jede tam, kde se silnice rozdvojuje, spojuje atd.
●Vozidlo jede na svahu.
●Vozidlo jede po silnici, která se naklání doleva, doprava, nebo po klikaté sil-
nici.
●Vozidlo jede po nezpevněné nebo nerovné silnici.
●Vozidlo projíždí prudkou zatáčkou.
●Jízdní pruh je extrémně úzký nebo široký.
●Vozidlo je extrémně nakloněno z důvodu převozu těžkých zavazadel nebo
nesprávného nahuštění pneumatik.
●Vzdálenost od vozidla před vámi je extrémně krátká.
●Vozidlo se pohybuje nahoru a dolů o velkou hodnotu z důvodu stavu vozov-
ky během jízdy (špatné silnice nebo spáry na vozovce).
●Skla světlometů jsou zašpiněná a propouštějí méně světla v noci, nebo je
vychýlena osa paprsků.
●Vozidlo utrpí náraz bočního větru.
●Vozidlo právě změnilo jízdní pruh nebo projelo křižovatkou.
●Jsou použity zimní pneumatiky atd.

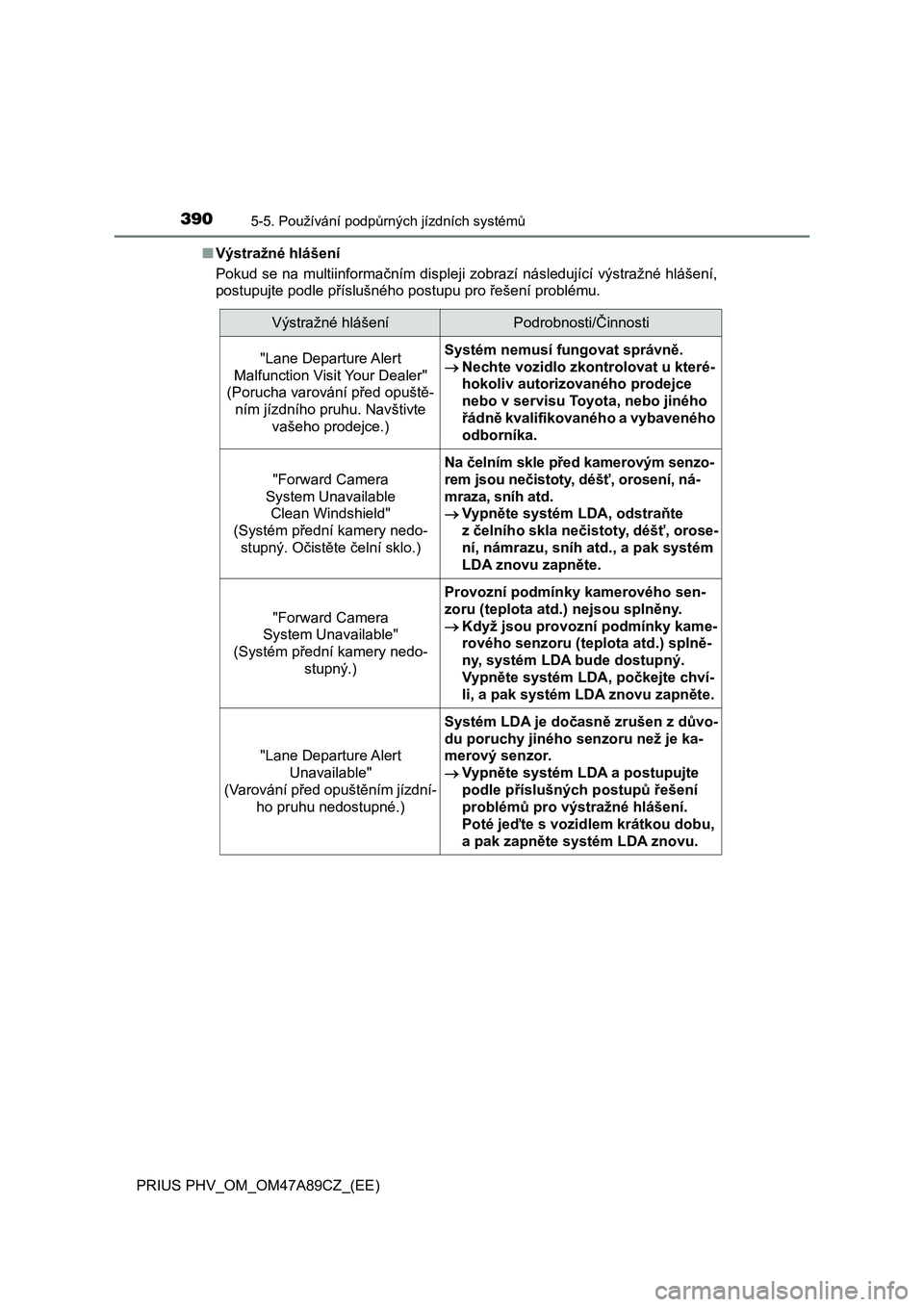

3905-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)■Výstražné hlášení
Pokud se na multiinformačním displeji zobrazí následující výstražné hlášení,
postupujte podle příslušného postupu pro řešení problému.
Výstražné hlášeníPodrobnosti/Činnosti
"Lane Departure Alert
Malfunction Visit Your Dealer"
(Porucha varování před opuště-
ním jízdního pruhu. Navštivte
vašeho prodejce.)Systém nemusí fungovat správně.
Nechte vozidlo zkontrolovat u které-
hokoliv autorizovaného prodejce
nebo v servisu Toyota, nebo jiného
řádně kvalifikovaného a vybaveného
odborníka.
"Forward Camera
System Unavailable
Clean Windshield"
(Systém přední kamery nedo-
stupný. Očistěte čelní sklo.)
Na čelním skle před kamerovým senzo-
rem jsou nečistoty, déšť, orosení, ná-
mraza, sníh atd.
Vypněte systém LDA, odstraňte
z čelního skla nečistoty, déšť, orose-
ní, námrazu, sníh atd., a pak systém
LDA znovu zapněte.
"Forward Camera
System Unavailable"
(Systém přední kamery nedo-
stupný.)
Provozní podmínky kamerového sen-
zoru (teplota atd.) nejsou splněny.
Když jsou provozní podmínky kame-
rového senzoru (teplota atd.) splně-
ny, systém LDA bude dostupný.
Vypněte systém LDA, počkejte chví-
li, a pak systém LDA znovu zapněte.
"Lane Departure Alert
Unavailable"
(Varování před opuštěním jízdní-
ho pruhu nedostupné.)
Systém LDA je dočasně zrušen z důvo-
du poruchy jiného senzoru než je ka-
merový senzor.
Vypněte systém LDA a postupujte
podle příslušných postupů řešení
problémů pro výstražné hlášení.
Poté jeďte s vozidlem krátkou dobu,
a pak zapněte systém LDA znovu.
