6018-1. Tärkeää tietää
OM47A89FI
8
Häiriön sattuessa

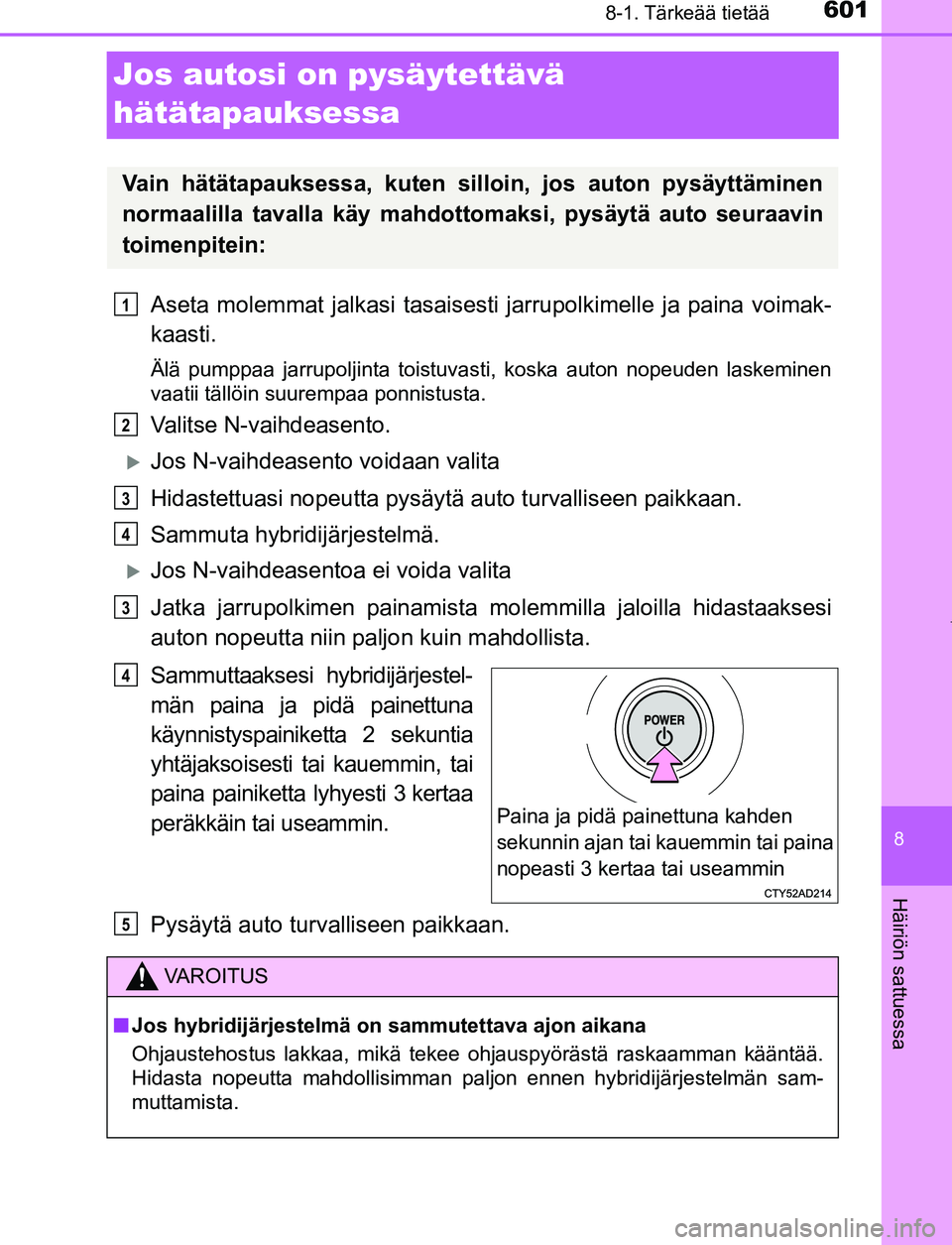

Jos autosi on pysäytettävä
hätätapauksessa
Aseta molemmat jalkasi tasaisesti jarrupolkimelle ja paina voimak-
kaasti.
Älä pumppaa jarrupoljinta toistuvasti, koska auton nopeuden laskeminen
vaatii tällöin suurempaa ponnistusta.
Valitse N-vaihdeasento.
Jos N-vaihdeasento voidaan valita
Hidastettuasi nopeutta pysäyt ä auto turvalliseen paikkaan.
Sammuta hybridijärjestelmä.
Jos N-vaihdeasentoa ei voida valita
Jatka jarrupolkimen painamista mo lemmilla jaloilla hidastaaksesi
auton nopeutta niin paljon kuin mahdollista.
Sammuttaaksesi hybridijärjestel-
män paina ja pidä painettuna
käynnistyspainiketta 2 sekuntia
yhtäjaksoisesti tai kauemmin, tai
paina painiketta lyhyesti 3 kertaa
peräkkäin tai useammin.
Pysäytä auto turvalliseen paikkaan.
Vain hätätapauksessa, kuten silloin, jos auton pysäyttäminen
normaalilla tavalla käy mahdottomaksi, pysäytä auto seuraavin
toimenpitein:
1
2
3
4
3
Paina ja pidä painettuna kahden
sekunnin ajan tai kauemmin tai paina
nopeasti 3 kertaa tai useammin
4
VAROITUS
■ Jos hybridijärjestelmä on sammutettava ajon aikana
Ohjaustehostus lakkaa, mikä tekee ohjauspyörästä raskaamman kääntää.
Hidasta nopeutta mahdollisimman paljon ennen hybridijärjestelmän sam-
muttamista.
5
OM47A89FI.book Page 601 Monday, February 13, 2017 3:39 PM

6028-2. Toimenpiteet toimintahäiriön sattuessa
OM47A89FI

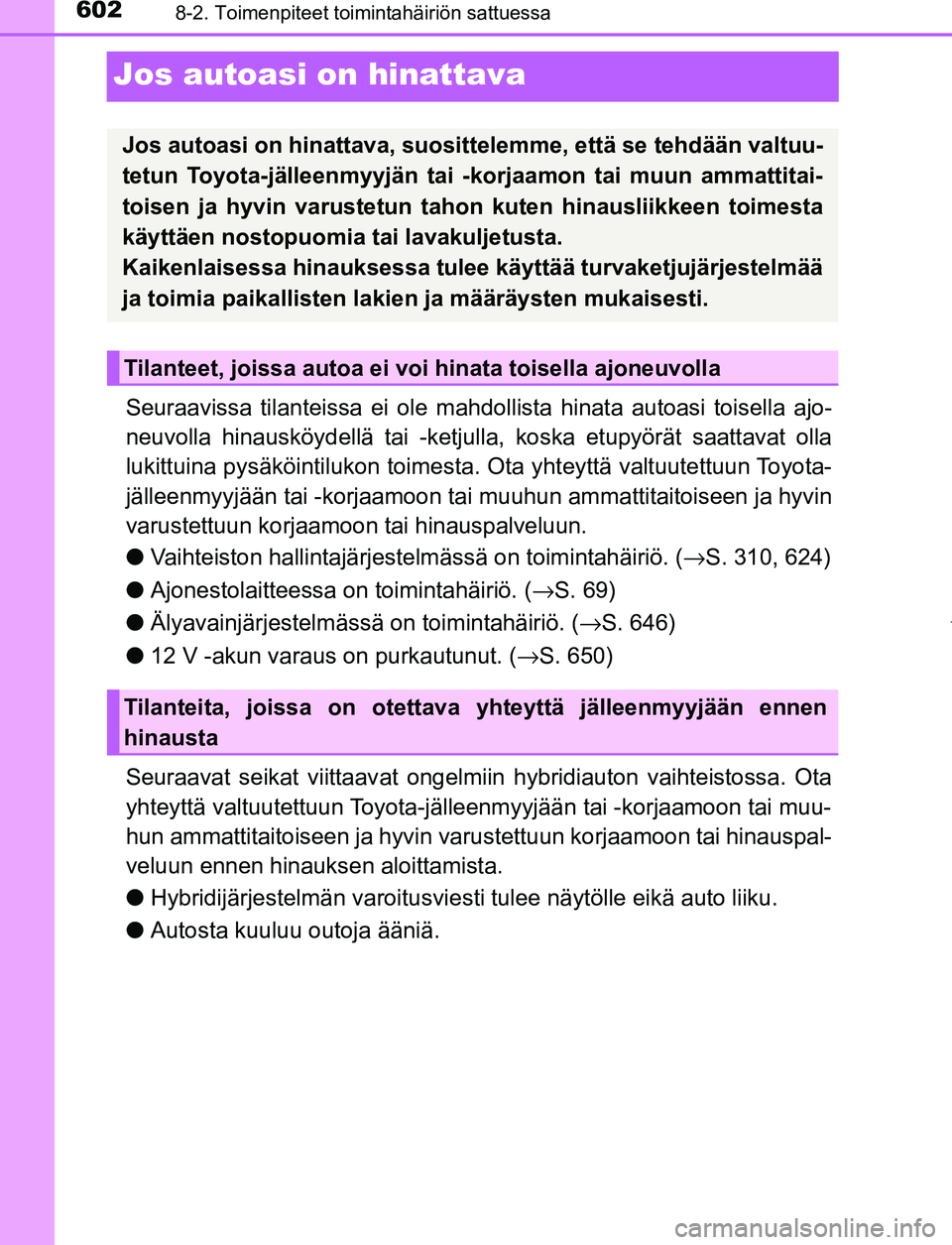

Jos autoasi on hinattava
Seuraavissa tilanteissa ei ole mahdollista hinata autoasi toisella ajo-
neuvolla hinausköydellä tai -ketjulla, koska etupyörät saattavat olla
lukittuina pysäköintilukon toimesta. Ota yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon tai hinauspalveluun.
● Vaihteiston hallintajärjestelm ässä on toimintahäiriö. (→S. 310, 624)
● Ajonestolaitteessa on toimintahäiriö. ( →S. 69)
● Älyavainjärjestelmässä on toimintahäiriö. (→ S. 646)
● 12 V -akun varaus on purkautunut. ( →S. 650)
Seuraavat seikat viittaavat ongelmiin hybridiauton vaihteistossa. Ota
yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-
hun ammattitaitoiseen ja hyvin varustettuun korjaamoon tai hinauspal-
veluun ennen hinauksen aloittamista.
● Hybridijärjestelmän varoitusviesti tulee näytölle eikä auto liiku.
● Autosta kuuluu outoja ääniä.
Jos autoasi on hinattava, suosittelemme, että se tehdään valtuu-
tetun Toyota-jälleenmyyjän ta i -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun ta hon kuten hinausliikkeen toimesta
käyttäen nostopuomia tai lavakuljetusta.
Kaikenlaisessa hinauksessa tulee käyttää turvaketjujärjestelmää
ja toimia paikallisten lakien ja määräysten mukaisesti.
Tilanteet, joissa autoa ei voi hinata toisella ajoneuvolla
Tilanteita, joissa on otettava yhteyttä jälleenmyyjään ennen
hinausta
OM47A89FI.book Page 602 Monday, February 13, 2017 3:39 PM

6038-2. Toimenpiteet toimintahäiriön sattuessa
OM47A89FI
8
Häiriön sattuessa

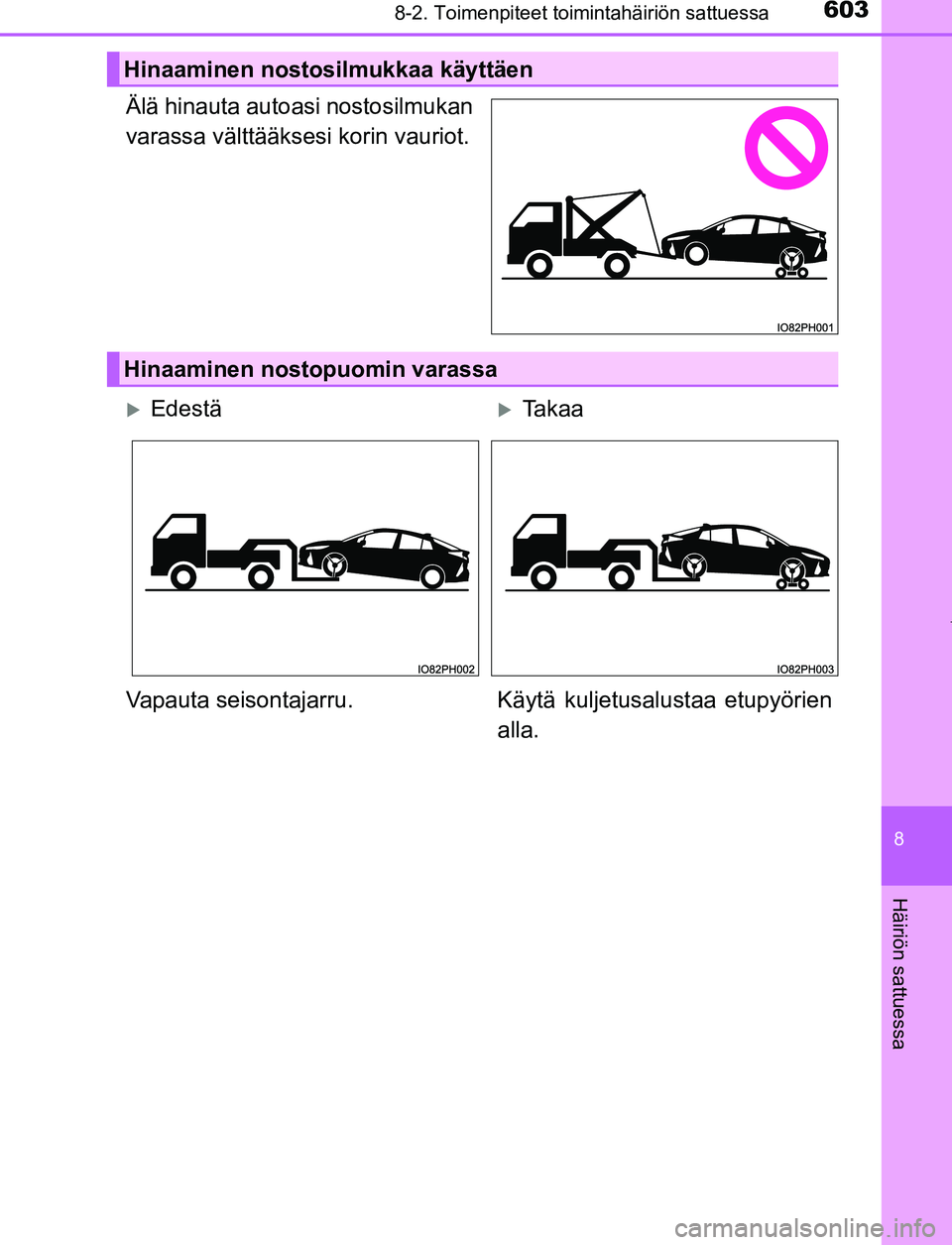

Älä hinauta autoasi nostosilmukan
varassa välttääksesi korin vauriot.
Hinaaminen nostosilmukkaa käyttäen
Hinaaminen nostopuomin varassa
EdestäTa k a a
Vapauta seisontajarru. Käytä kuljetusalustaa etupyörien
alla.
OM47A89FI.book Page 603 Monday, February 13, 2017 3:39 PM

6048-2. Toimenpiteet toimintahäiriön sattuessa
OM47A89FI

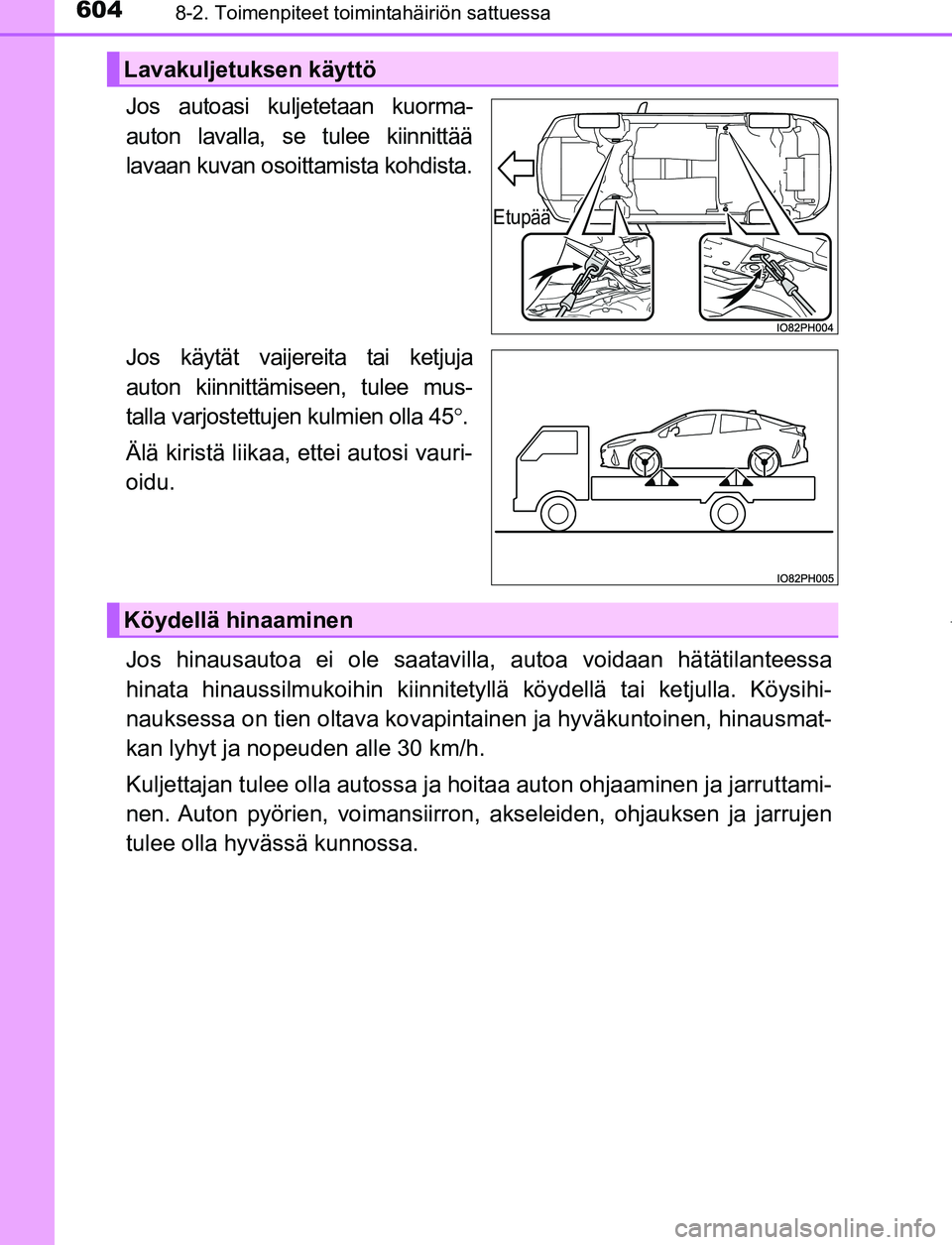

Jos autoasi kuljetetaan kuorma-
auton lavalla, se tulee kiinnittää
lavaan kuvan osoittamista kohdista.
Jos käytät vaijereita tai ketjuja
auton kiinnittämiseen, tulee mus-
talla varjostettujen kulmien olla 45°.
Älä kiristä liikaa, ettei autosi vauri-
oidu.
Jos hinausautoa ei ole saatavilla , autoa voidaan hätätilanteessa
hinata hinaussilmukoihin kiinnitety llä köydellä tai ketjulla. Köysihi-
nauksessa on tien oltava kovapint ainen ja hyväkuntoinen, hinausmat-
kan lyhyt ja nopeuden alle 30 km/h.
Kuljettajan tulee olla autossa ja hoitaa auton ohjaaminen ja jarruttami-
nen. Auton pyörien, voimansiirron, akseleiden, ohjauksen ja jarrujen
tulee olla hyvässä kunnossa.
Lavakuljetuksen käyttö
Etupää
Köydellä hinaaminen
OM47A89FI.book Page 604 Monday, February 13, 2017 3:39 PM

6058-2. Toimenpiteet toimintahäiriön sattuessa
OM47A89FI
8
Häiriön sattuessa

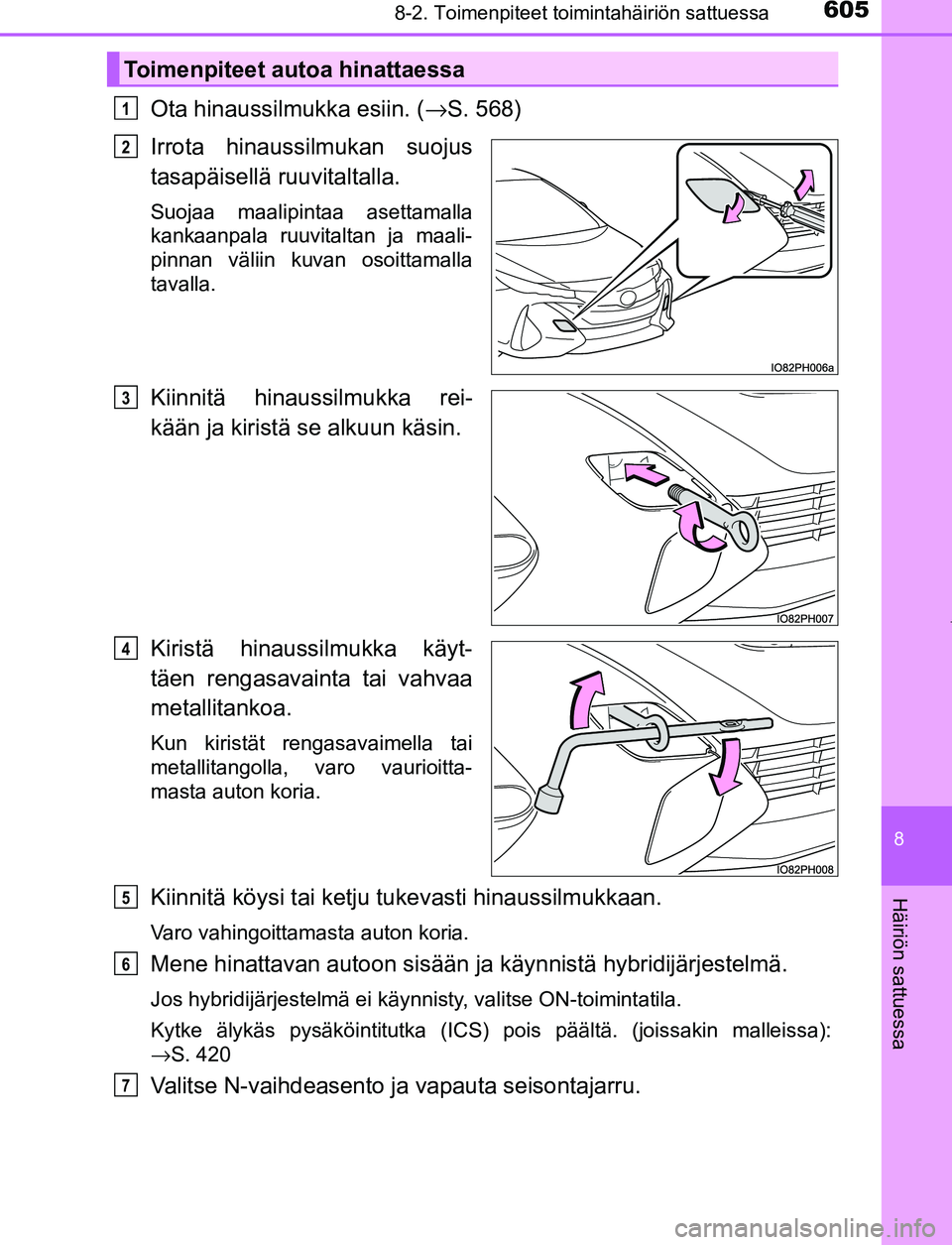

Ota hinaussilmukka esiin. (→S. 568)
Irrota hinaussilmukan suojus
tasapäisellä ruuvitaltalla.
Suojaa maalipintaa asettamalla
kankaanpala ruuvitaltan ja maali-
pinnan väliin kuvan osoittamalla
tavalla.
Kiinnitä hinaussilmukka rei-
kään ja kiristä se alkuun käsin.
Kiristä hinaussilmukka käyt-
täen rengasavainta tai vahvaa
metallitankoa.
Kun kiristät rengasavaimella tai
metallitangolla, varo vaurioitta-
masta auton koria.
Kiinnitä köysi tai ketju tukevasti hinaussilmukkaan.
Varo vahingoittamasta auton koria.
Mene hinattavan autoon sisään ja käynnistä hybridijärjestelmä.
Jos hybridijärjestelmä ei käynnisty, valitse ON-toimintatila.
Kytke älykäs pysäköintitutka (ICS) pois päältä. (joissakin malleissa):
→S. 420
Valitse N-vaihdeasento ja vapauta seisontajarru.
Toimenpiteet autoa hinattaessa
1
2
3
4
5
6
7
OM47A89FI.book Page 605 Monday, February 13, 2017 3:39 PM

6068-2. Toimenpiteet toimintahäiriön sattuessa
OM47A89FI

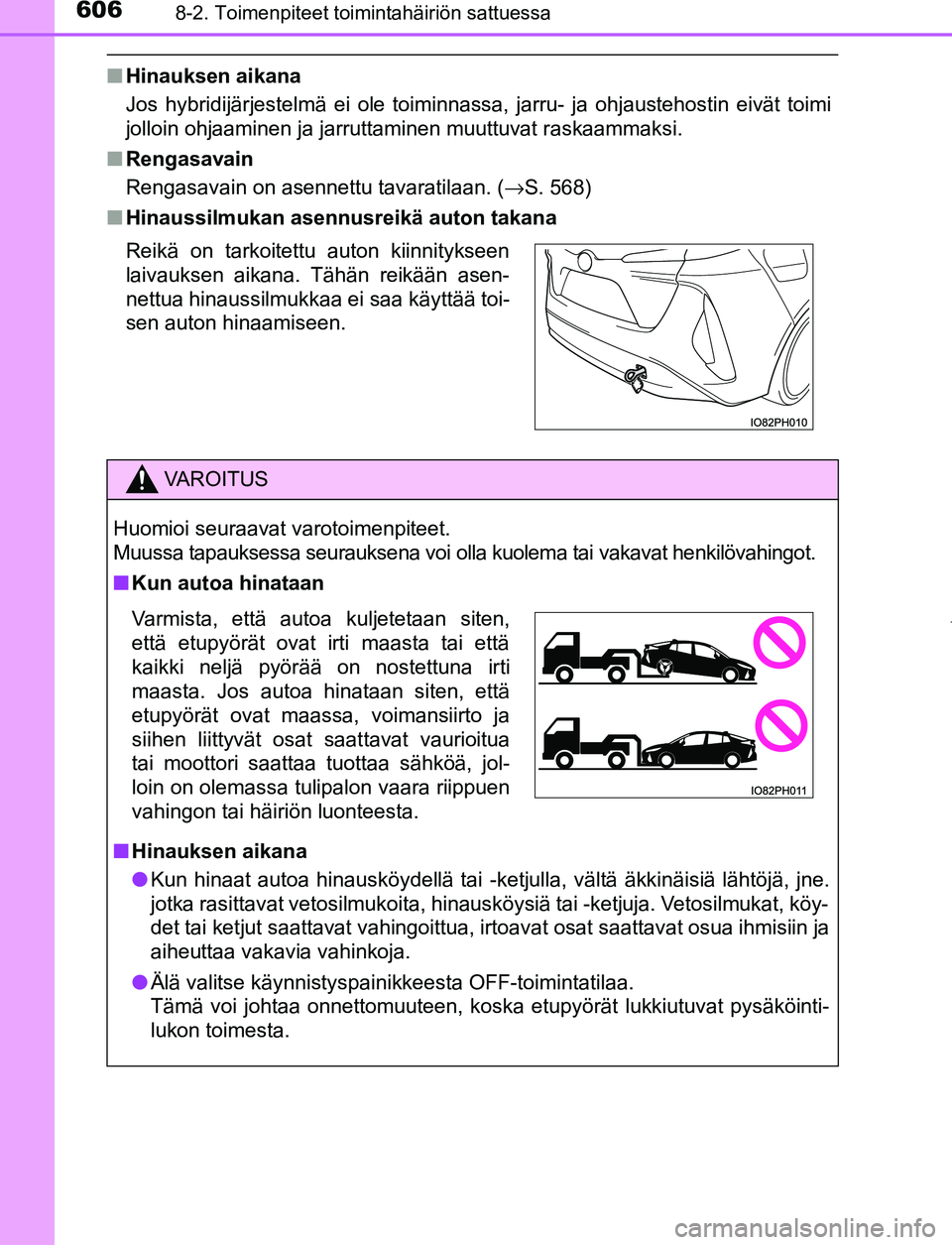

■Hinauksen aikana
Jos hybridijärjestelmä ei ole toiminnassa, jarru- ja ohjaustehostin eivät toimi
jolloin ohjaaminen ja jarruttaminen muuttuvat raskaammaksi.
■ Rengasavain
Rengasavain on asennettu tavaratilaan. ( →S. 568)
■ Hinaussilmukan asennusreikä auton takana
Reikä on tarkoitettu auton kiinnitykseen
laivauksen aikana. Tähän reikään asen-
nettua hinaussilmukkaa ei saa käyttää toi-
sen auton hinaamiseen.
VAROITUS
Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla kuolema tai vakavat henkilövahingot.
■ Kun autoa hinataan
■ Hinauksen aikana
● Kun hinaat autoa hinausköydellä tai -ketjulla, vältä äkkinäisiä lähtöjä, jne.
jotka rasittavat vetosilmukoita, hinausköysiä tai -ketjuja. Vetosilmukat, köy-
det tai ketjut saattavat vahingoittua, irtoavat osat saattavat osua ihmisiin ja
aiheuttaa vakavia vahinkoja.
● Älä valitse käynnistyspainikkeesta OFF-toimintatilaa.
Tämä voi johtaa onnettomuuteen, koska etupyörät lukkiutuvat pysäköinti-
lukon toimesta.
Varmista, että autoa kuljetetaan siten,
että etupyörät ovat irti maasta tai että
kaikki neljä pyörää on nostettuna irti
maasta. Jos autoa hinataan siten, että
etupyörät ovat maassa, voimansiirto ja
siihen liittyvät osat saattavat vaurioitua
tai moottori saattaa tuottaa sähköä, jol-
loin on olemassa tulipalon vaara riippuen
vahingon tai häiriön luonteesta.
OM47A89FI.book Page 606 Monday, February 13, 2017 3:39 PM

6078-2. Toimenpiteet toimintahäiriön sattuessa
OM47A89FI
8
Häiriön sattuessa

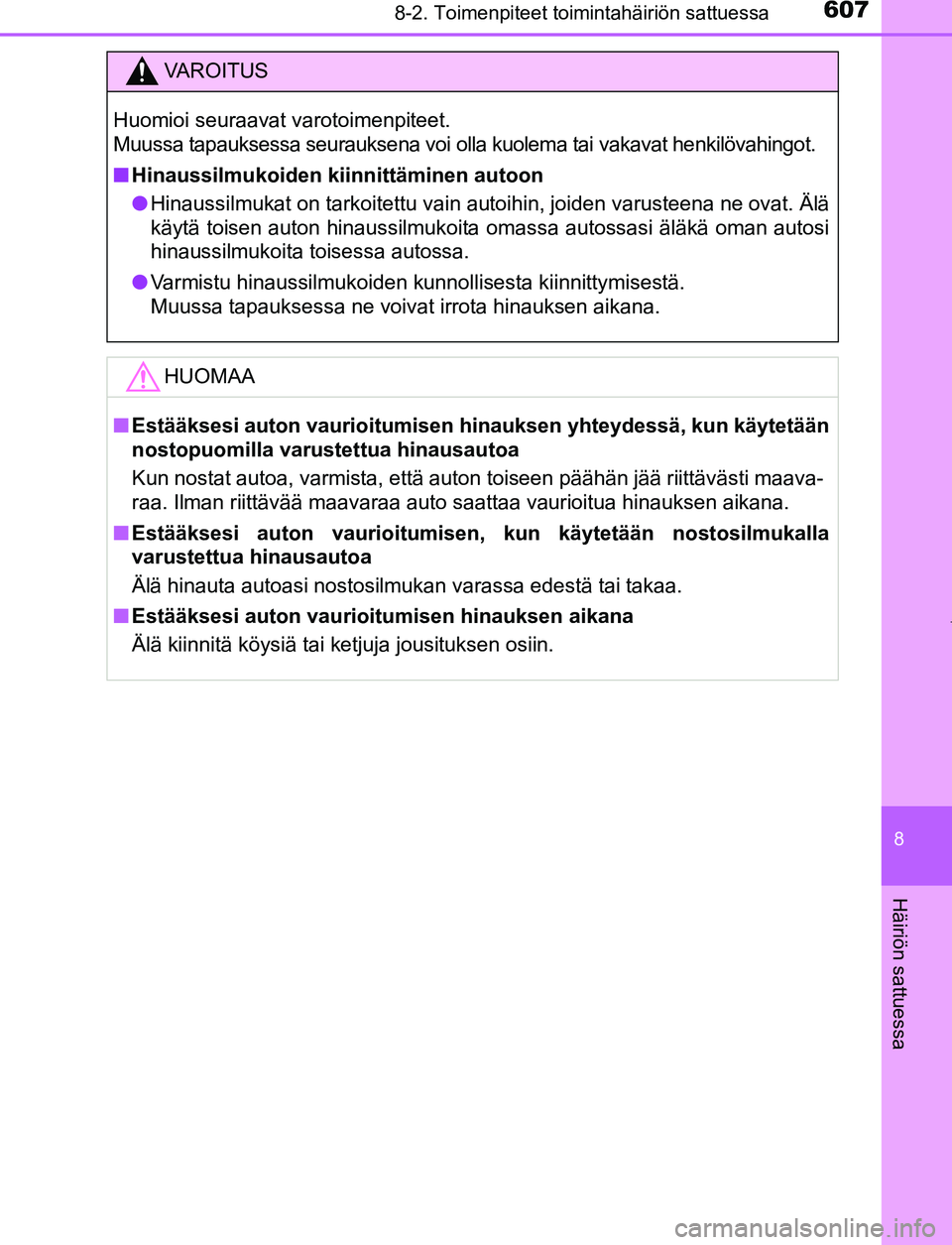

VAROITUS
Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla kuolema tai vakavat henkilövahingot.
■ Hinaussilmukoiden kiinnittäminen autoon
● Hinaussilmukat on tarkoitettu vain autoihin, joiden varusteena ne ovat. Älä
käytä toisen auton hinaussilmukoita omassa autossasi äläkä oman autosi
hinaussilmukoita toisessa autossa.
● Varmistu hinaussilmukoiden kunnollisesta kiinnittymisestä.
Muussa tapauksessa ne voivat irrota hinauksen aikana.
HUOMAA
■ Estääksesi auton vaurioitumisen hinauksen yhteydessä, kun käytetään
nostopuomilla varustettua hinausautoa
Kun nostat autoa, varmista, että auton toiseen päähän jää riittävästi maava-
raa. Ilman riittävää maavaraa auto saattaa vaurioitua hinauksen aikana.
■ Estääksesi auton vaurioitumisen, kun käytetään nostosilmukalla
varustettua hinausautoa
Älä hinauta autoasi nostosilmukan varassa edestä tai takaa.
■ Estääksesi auton vaurioitumisen hinauksen aikana
Älä kiinnitä köysiä tai ketjuja jousituksen osiin.
OM47A89FI.book Page 607 Monday, February 13, 2017 3:39 PM

6088-2. Toimenpiteet toimintahäiriön sattuessa
OM47A89FI

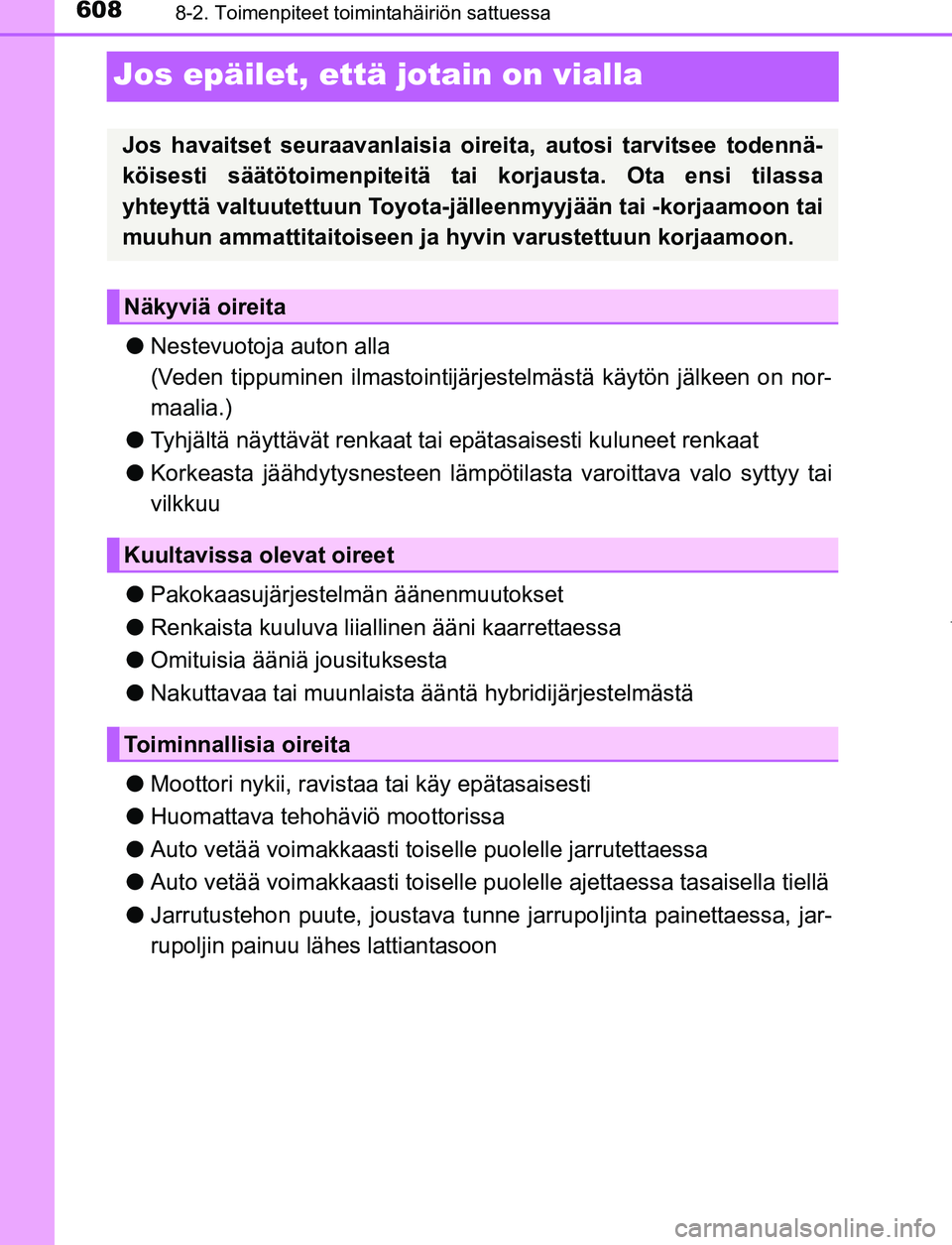

Jos epäilet, että jotain on vialla
●Nestevuotoja auton alla
(Veden tippuminen ilmastointijärjestelmästä käytön jälkeen on nor-
maalia.)
● Tyhjältä näyttävät r enkaat tai epätasaisesti kuluneet renkaat
● Korkeasta jäähdytysnesteen lämpötila sta varoittava valo syttyy tai
vilkkuu
● Pakokaasujärjestelmän äänenmuutokset
● Renkaista kuuluva liiallinen ääni kaarrettaessa
● Omituisia ääniä jousituksesta
● Nakuttavaa tai muunlaista ääntä hybridijärjestelmästä
● Moottori nykii, ravistaa tai käy epätasaisesti
● Huomattava tehohäviö moottorissa
● Auto vetää voimakkaasti tois elle puolelle jarrutettaessa
● Auto vetää voimakkaasti toiselle p uolelle ajettaessa tasaisella tiellä
● Jarrutustehon puute, joustava tunne jarrupo ljinta painettaessa, jar-
rupoljin painuu l ähes lattiantasoon
Jos havaitset seuraavanlaisia oireita, autosi tarvitsee todennä-
köisesti säätötoimenpiteitä tai korjausta. Ota ensi tilassa
yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
Näkyviä oireita
Kuultavissa olevat oireet
Toiminnallisia oireita
OM47A89FI.book Page 608 Monday, February 13, 2017 3:39 PM

6098-2. Toimenpiteet toimintahäiriön sattuessa
OM47A89FI
8
Häiriön sattuessa

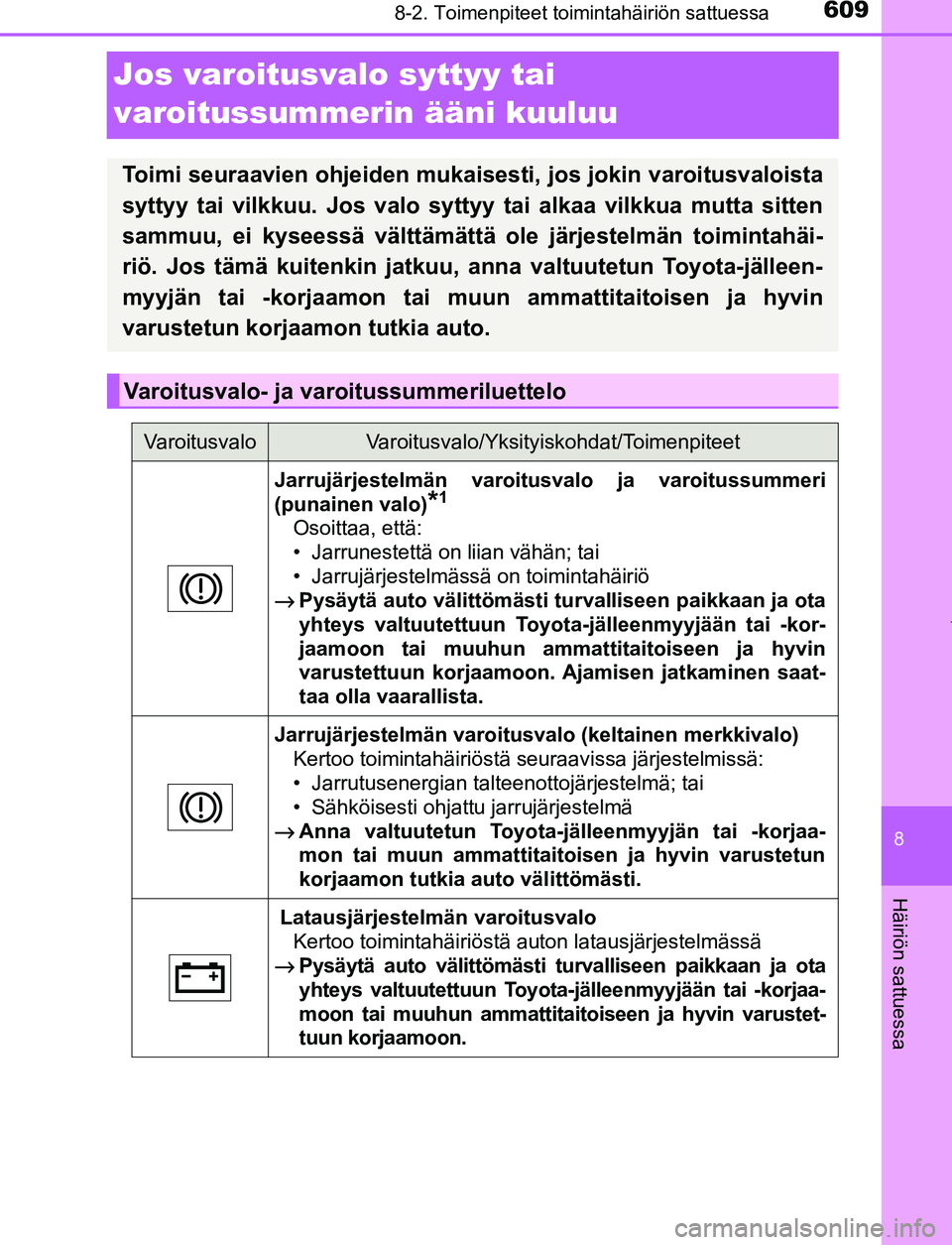

Jos varoitusvalo syttyy tai
varoitussummerin ääni kuuluu
Toimi seuraavien ohjeiden mukaisesti, jos jokin varoitusvaloista
syttyy tai vilkkuu. Jos valo sytt yy tai alkaa vilkkua mutta sitten
sammuu, ei kyseessä välttämättä ole järjestelmän toimintahäi-
riö. Jos tämä kuitenkin jatkuu, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin
varustetun korjaamon tutkia auto.
Varoitusvalo- ja varoitussummeriluettelo
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
Jarrujärjestelmän varoitusvalo ja varoitussummeri
(punainen valo)
*1
Osoittaa, että:
• Jarrunestettä on liian vähän; tai
• Jarrujärjestelmässä on toimintahäiriö
→
Pysäytä auto välittömästi turvalliseen paikkaan ja ota
yhteys valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon. Ajamisen jatkaminen saat-
taa olla vaarallista.
Jarrujärjestelmän varoitusval o (keltainen merkkivalo)
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
• Jarrutusenergian talteenottojärjestelmä; tai
• Sähköisesti ohjattu jarrujärjestelmä
→
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
Latausjärjestelmän varoitusvalo Kertoo toimintahäiriöstä auton latausjärjestelmässä
→
Pysäytä auto välittömästi tur valliseen paikkaan ja ota
yhteys valtuutettuun Toyota -jälleenmyyjään tai -korjaa-
moon tai muuhun ammattitaitoiseen ja hyvin varustet-
tuun korjaamoon.
OM47A89FI.book Page 609 Monday, February 13, 2017 3:39 PM

6108-2. Toimenpiteet toimintahäiriön sattuessa
OM47A89FI

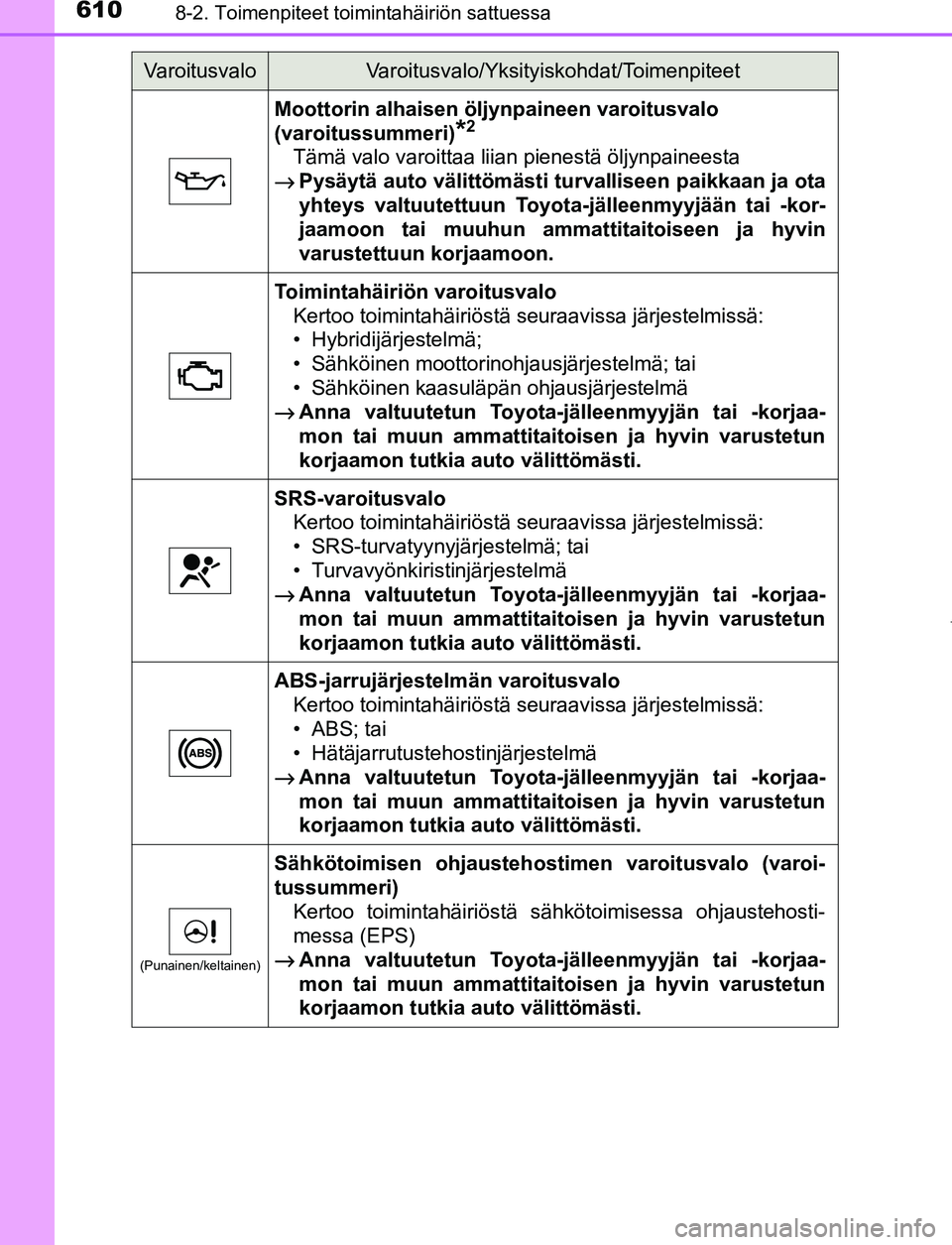

Moottorin alhaisen öljynpaineen varoitusvalo
(varoitussummeri)
*2
Tämä valo varoittaa liian pienestä öljynpaineesta
→
Pysäytä auto välittömästi turvalliseen paikkaan ja ota
yhteys valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
Toimintahäiriön varoitusvalo Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
• Hybridijärjestelmä;
• Sähköinen moottorinohjausjärjestelmä; tai
• Sähköinen kaasuläpän ohjausjärjestelmä
→
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
SRS-varoitusvalo Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
• SRS-turvatyynyjärjestelmä; tai
• Turvavyönkiristinjärjestelmä
→
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
ABS-jarrujärjestelmän varoitusvalo
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
• ABS; tai
• Hätäjarrutustehostinjärjestelmä
→
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
(Punainen/keltainen)
Sähkötoimisen ohjaustehostimen varoitusvalo (varoi-
tussummeri) Kertoo toimintahäiriöstä sähkötoimisessa ohjaustehosti-
messa (EPS)
→
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
OM47A89FI.book Page 610 Monday, February 13, 2017 3:39 PM
