TOYOTA PRIUS PLUG-IN HYBRID 2018 Brugsanvisning (in Danish)

2613. Instrumentgruppe
3
Instrumentgruppe
OM47C99DKn
Indsatte displays for systemerne til sikker og let kørsel
De indsatte display er koblet til betjeningen af følgende systemer
og bruges til at vise nogle af de
informationer, som vises på multi-
informationsdisplayet på forrudedisplayet.
*: Hvis monteret
n
Indsat display for hovedadvarselslampe
Når hovedadvarselslampen
(  S. 674) lyser eller blinker,
vises et indsat display på forru-
dedisplayet for at informere
føreren.
Når hovedadvarselslampen lyser
eller blinker, skal meddelelsen på
multi-informationsdisplayet kon-
trolleres, og den relevante fejlaf-
hjælpningsprocedure skal
udføres. ( S. 680)
Højrestyrede biler:
Hovedadvarselslampen vises under visningen af bilens hastighed.
Indsat billede
SystemViste informationer
PCS (pre-crash-sikkerhedssystem)
(  S. 395)Pre-crash-advarsel
LDA-kontakt (advarsel om vejbaneskift
med kontrol af styring) ( S. 407)
Display for funktion til advarsel
om vejbaneskift
Alarm for ingen hænder på rat-
tet
Skærm for slingreadvarsels-
funktion
Dynamisk fartpilot med radar og fuldt
hastighedsområde (S. 422)Advarsel om for kort afstand
RSA (oplysninger på færdselstavler)
( S. 417)Færdselstavler, supplerende
tavler osv.
Intelligent afstandssonar* (S. 470)Driftsdisplay
(symboldisplay)
OM47C99DK.book Page 261 Friday, August 10, 2018 11:20 AM

2623. Instrumentgruppe
OM47C99DK

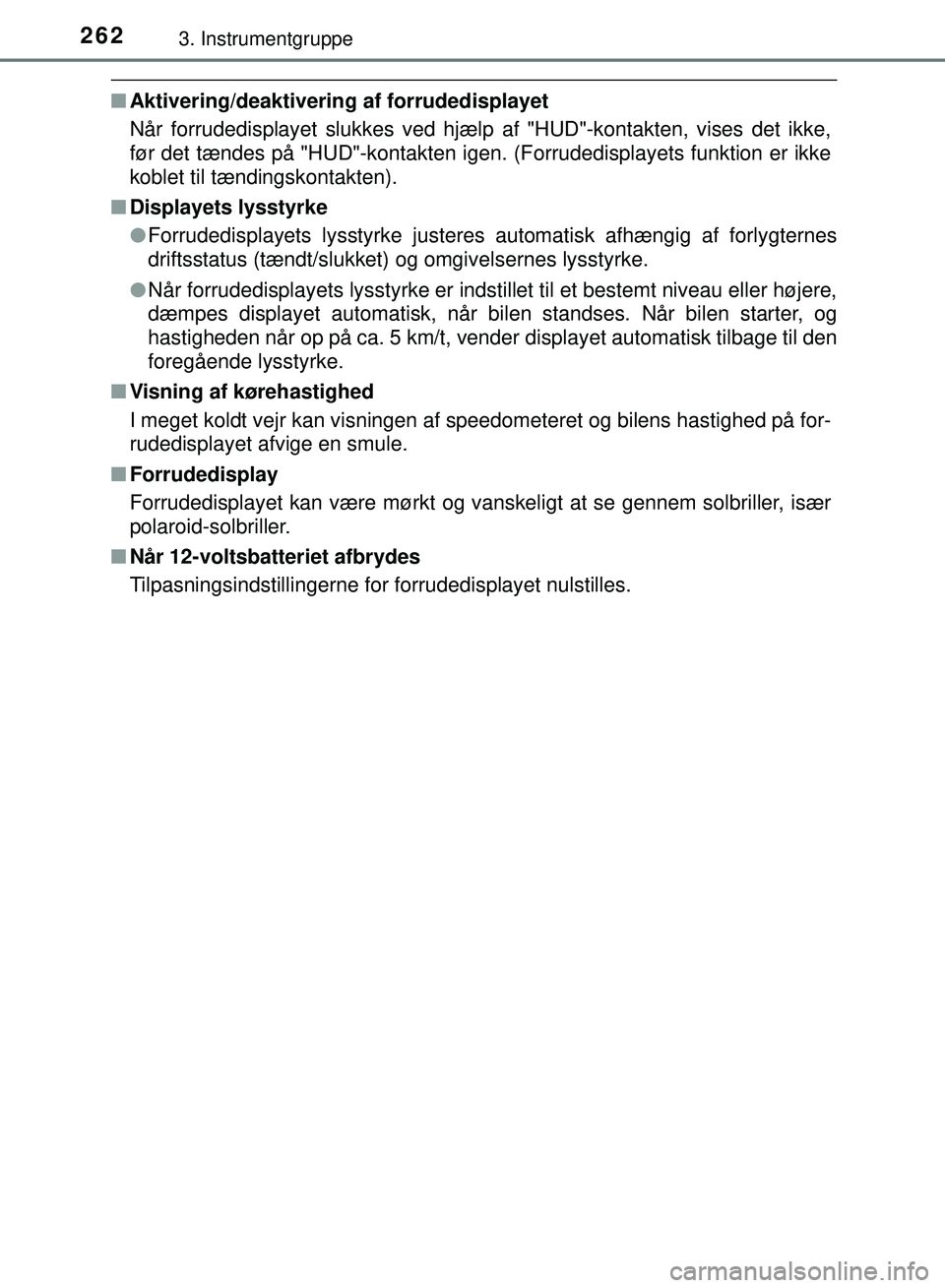

nAktivering/deaktivering af forrudedisplayet
Når forrudedisplayet slukkes ved hjælp af "HUD"-kontakten, vises det ikke,
før det tændes på "HUD"-kontakten igen. (Forrudedisplayets funktion er ikke
koblet til tændingskontakten).
n Displayets lysstyrke
lForrudedisplayets lysstyrke justeres automatisk afhængig af forlygternes
driftsstatus (tændt/slukket) og omgivelsernes lysstyrke.
l Når forrudedisplayets lysstyrke er indstillet til et bestemt niveau eller højere,
dæmpes displayet automatisk, når bilen standses. Når bilen starter, og
hastigheden når op på ca. 5 km/t, vender displayet automatisk tilbage til den
foregående lysstyrke.
n Visning af kørehastighed
I meget koldt vejr kan visningen af speedometeret og bilens hastighed på for-
rudedisplayet afvige en smule.
n Forrudedisplay
Forrudedisplayet kan være mørkt og vanskeligt at se gennem solbriller, især
polaroid-solbriller.
n Når 12-voltsbatteriet afbrydes
Tilpasningsindstillingerne for forrudedisplayet nulstilles.
OM47C99DK.book Page 262 Friday, August 10, 2018 11:20 AM

2633. Instrumentgruppe
3
Instrumentgruppe
OM47C99DK
ADVARSEL
nFør brug af forrudedisplayet
l Kontrollér, at forrudedisplayets position og lysstyrke ikke forstyrrer udsy-
net. Hvis positionen eller lysstyrken ikke er indstillet korrekt, kan displayet
blokere for førerens udsyn, hvilket kan medføre en ulykke med alvorlig
personskade eller dødsfald til følge.
l Se aldrig på forrudedisplayet i længere tid ad gangen under kørsel, da det
kan medføre, at du overser fodgængere, genstande på vejen foran\
bilen
osv.
BEMÆRK
nSådan forebygger du, at komponenter tager skade
lStil ikke drikkevarer i nærheden af forru-
dedisplayprojektoren. Hvis projektoren
bliver våd, kan der opstå fejl i el-syste-
met.
l Anbring ikke noget på og sæt ikke klister-
mærker på forrudedisplayprojektoren.
Det kan afbryde visningerne i forrudedis-
playet.
l Berør ikke det indvendige af forrudedis-
playprojektoren, og stød ikke skarpe
kanter el. lign. ind i projektoren.
Det kan føre til mekaniske fejl.Displayprojektor
OM47C99DK.book Page 263 Friday, August 10, 2018 11:20 AM

2643. Instrumentgruppe
OM47C99DK
Energi-/forbrugsovervågningsskærm
uMulti-informationsdisplay
S. 223
uAudiosystemets skærm
Vis energiskærmen, triptællerinformation eller tidligere data.
Tryk på knappen .
Vælg "Energi-monitor", "Turinformation" eller "Tidligere data".
Du kan se bilens status på multi-informationsdisplayet og audio-
systemets skærm.
1
2
OM47C99DK.book Page 264 Friday, August 10, 2018 11:20 AM

2653. Instrumentgruppe
3
Instrumentgruppe
OM47C99DKn
Oversigt over funktioner
Energiskærmen kan bruges til at
kontrollere bilens kørselsstatus,
hybridsystemets driftsstatus og status for regenerering af strøm.
nStrømretning og displayoplysninger
Når der ledes strøm, vises en pil, og strømmens retning angives
med et lysende punkt. Når der ikke ledes strøm, vises det lysende
punkt ikke.
Sådan læses energiskærmen
Audiosystemets skærm
Når bilen drives af el-motoren
(traktionsmotor)
Når bilen drives både af benzin-
motoren og el-motoren (trakti-
onsmotor)
Når bilen drives af benzinmoto-
ren
OM47C99DK.book Page 265 Friday, August 10, 2018 11:20 AM

2663. Instrumentgruppe
OM47C99DK
Illustrationerne er kun eksempler og kan variere en smule fra de fakti-
ske forhold.
Når bilen oplader hybridbatte-
riet (traktionsbatteri)
Når der ikke er nogen energi-
strøm
Audiosystemets skærm
OM47C99DK.book Page 266 Friday, August 10, 2018 11:20 AM

2673. Instrumentgruppe
3
Instrumentgruppe
OM47C99DK
Den aktuelle resterende batteriopladning i hybridbatteriet (traktions-
batteri) vises på energi-monitor-skærmen.
Systemet skifter automatisk til hybrid funktion, når der ikke er tilstræk-
kelig strøm på batteriet til, at batterikørsel er mulig.
Hybridbatteriet (traktionsbat-
teri) til batterifunktion er fuldt
opladet
Der er strøm på hybridbatteriet
(traktionsbatteri).
Der er ikke strøm på hybridbat-
teriet (traktionsbatteri) til batteri-
kørsel
Hybridbatteriet (traktionsbat-
teri) til hybridfunktion er fuldt
opladet
Når strømmen på hybridbatteriet
(traktionsbatteri) til batterifunktion
er opbrugt, vises ladestatus for
hybridbatteriet (traktionsbatteri) til
hybridfunktion.
Der er ikke strøm på hybridbatteriet (traktionsbatteri)
Illustrationen er kun et eksempel og kan variere en smule fra de faktiske
forhold.
Den omtrentlige distance, der kan
køres udelukkende ved brug af el-
motoren (traktionsmotoren).
• Vises kun i batterifunktion.
• Når aircondition anvendes, kan den viste værdi være forskellig fra
indikatoren for hybridsystemet.
( S. 234)
• Illustrationen er kun et eksempel og kan variere en smule fra de
faktiske forhold.
Visning af det resterende hy bridbatteri (traktionsbatteri)
1
2
3
4
Mulig distance med batterikørsel
5
OM47C99DK.book Page 267 Friday, August 10, 2018 11:20 AM

2683. Instrumentgruppe
OM47C99DKn
Køretursoplysninger
Gennemsnitlig hastighed
Rækkevidde
Tidligere brændstofforbrug
pr. minut
Aktuelt brændstofforbrug
Nulstiller turinformationsdata
Kørt tid
Regenereret energi i de sidste 15 minutter
Et -symbol angiver 30 Wh.
Der vises op til 5 symboler.
Skærmbilledet "Energi-monitor" vises
Skærmbilledet "Forrige registreringer" vises
Det gennemsnitlige brændstofforbrug i de sidste 15 minutter er
inddelt med farve i tidligere gennemsnit og gennemsnit fra tæn-
dingskontakten sidst blev sat på ON. Brug det viste gennemsnit-
lige brændstofforbrug som en baggrundsoplysning.
Illustrationen er kun et eksempel og kan variere en smule fra de
faktiske forhold.
nForrige registreringer
Bedste registrerede brænd-
stofforbrug
Tidligere brændstofforbrugs-
registrering
Aktuelt brændstofforbrug
Nulstiller data for forrige regi-
streringer
Opdaterer data for forrige
registreringer
Skærmbilledet "Energi-monitor" vises
Skærmbilledet "Køretursoplysninger" vises
Illustrationen er kun et eksempel og kan variere en smule fra de
faktiske forhold.
Brændstof-forbrug
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
OM47C99DK.book Page 268 Friday, August 10, 2018 11:20 AM

2693. Instrumentgruppe
3
Instrumentgruppe
OM47C99DK
nNulstilling af dataene
lVed at vælge "Slet" på skærmen "Tur-inf ormation" nulstilles turinformations-
dataene.
l Ved at vælge "Slet" på skærmen "Tidli gere data" nulstilles dataene for tidli-
gere data.
n Opdatering af tidligere data
Ved at vælge "Opdatering" på skærmen "Tidligere data" opdateres dataene
for tidligere data.
Samtidig nulstilles det gennemsnitlige brændstofforbrug i multi-informations-
displayet.
n Rækkevidde
Viser henholdsvis den anslåede maksimale distance, der kan køres med den
resterende brændstofmængde.
Denne distance er beregnet ud fra dit gennemsnitlige brændstofforbrug. Det
betyder, at den faktiske afstand, der kan tilbagelægges, kan afvige fra den
viste.
OM47C99DK.book Page 269 Friday, August 10, 2018 11:20 AM

2703. Instrumentgruppe
OM47C99DK
