TOYOTA PRIUS PLUG-IN HYBRID 2018 Bruksanvisningar (in Swedish)

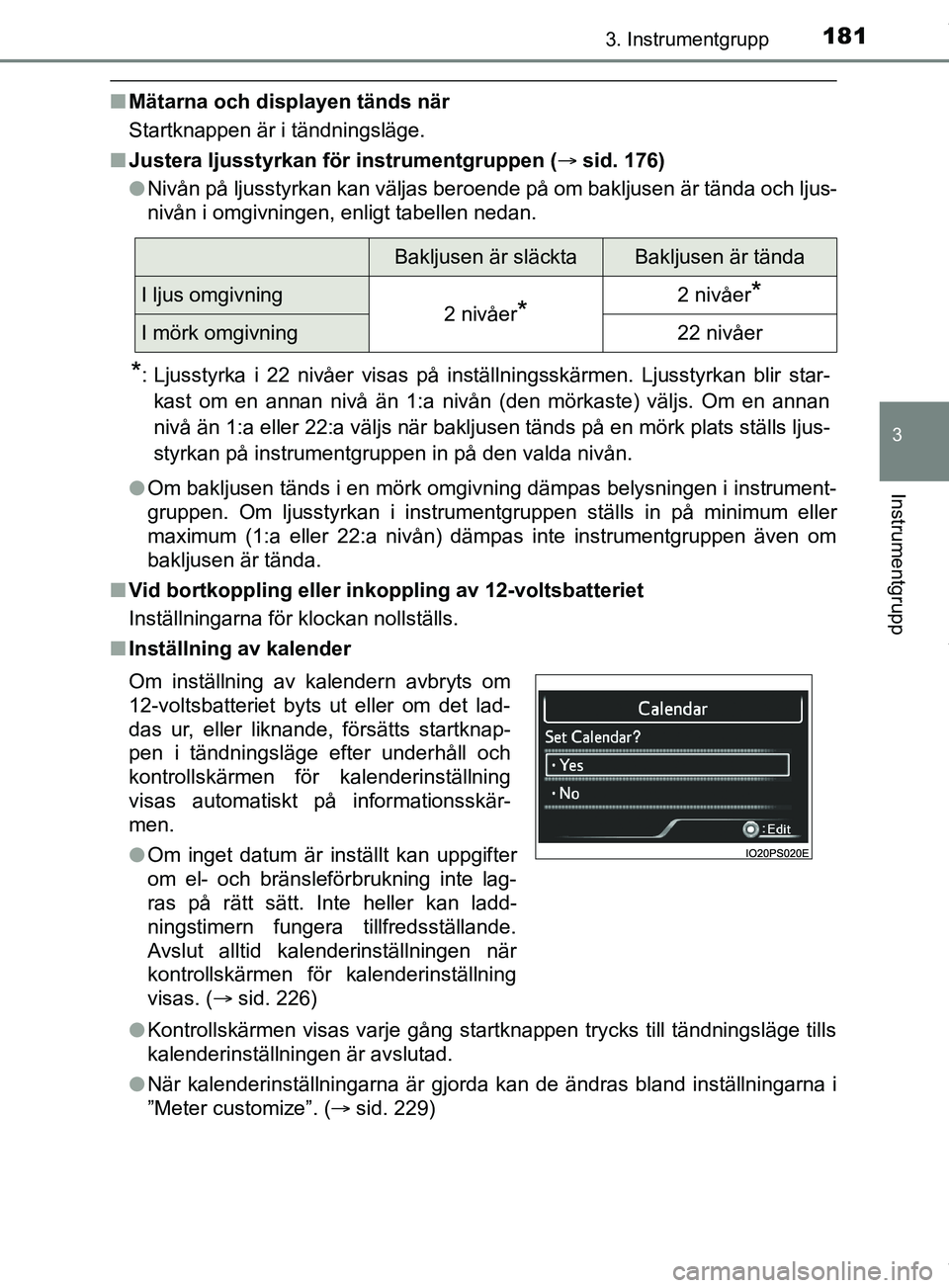

1813. Instrumentgrupp
3
Instrumentgrupp
OM47C99SE
nMätarna och displayen tänds när
Startknappen är i tändningsläge.
n Justera ljusstyrkan fö r instrumentgruppen ( sid. 176)
l Nivån på ljusstyrkan kan väljas beroende på om bakljusen är tända och ljus-
nivån i omgivningen, enligt tabellen nedan.
*: Ljusstyrka i 22 nivåer visas på inställningsskärmen. Ljusstyrkan blir star-
kast om en annan nivå än 1:a nivån (den mörkaste) väljs. Om en annan
nivå än 1:a eller 22:a väljs när bakljusen tänds på en mörk plats ställs ljus-
styrkan på instrumentgruppen in på den valda nivån.
l Om bakljusen tänds i en mörk omgivning dämpas belysningen i instrument-
gruppen. Om ljusstyrkan i instrumentgruppen ställs in på minimum eller
maximum (1:a eller 22:a nivån) dämpas inte instrumentgruppen även om
bakljusen är tända.
n Vid bortkoppling eller inko ppling av 12-voltsbatteriet
Inställningarna för klockan nollställs.
n Inställning av kalender
lKontrollskärmen visas varje gång startknappen trycks till tändningsläge tills
kalenderinställningen är avslutad.
l När kalenderinställningarna är gjorda kan de ändras bland inställningarna i
”Meter customize”. ( sid. 229)
Bakljusen är släcktaBakljusen är tända
I ljus omgivning2 nivåer*2 nivåer*
I mörk omgivning22 nivåer
Om inställning av kalendern avbryts om
12-voltsbatteriet byts ut eller om det lad-
das ur, eller liknande, försätts startknap-
pen i tändningsläge efter underhåll och
kontrollskärmen för kalenderinställning
visas automatiskt på informationsskär-
men.
l Om inget datum är inställt kan uppgifter
om el- och bränsleförbrukning inte lag-
ras på rätt sätt. Inte heller kan ladd-
ningstimern fungera tillfredsställande.
Avslut alltid kalenderinställningen när
kontrollskärmen för kalenderinställning
visas. ( sid. 226)
OM47C99SE.book Page 181 Tuesday, July 17, 2018 12:40 PM

1823. Instrumentgrupp
OM47C99SEn
LCD-skärm
Små prickar eller ljusfläckar kan synas på skärmen. Detta fenomen är vanligt
på LCD-skärmar och innebär inga problem vid användning av skärmen.
n Popup-meddelande
Vissa funktioner, t.ex. körlägesväljaren och luftkonditioneringen är funktions-
länkade och popup-meddelanden visas på informationsdisplayen. Om
popup-meddelandena för dessa funktioner inte önskas kan de stängas av i
”Meter Customize”. ( sid. 229)
VARNING
n Undvika en olycka
n Varning för användning under körning
Av säkerhetsskäl ska du undvika att använda den rattmonterade kontrollen
under körning så mycket det går, titta inte heller för mycket på informations-
displayen under körning. Stanna bilen när du ska använda kontrollen. I
annat fall kan ratten stötas till vilket kan leda till en plötslig olycka.
OBSERVERA
nInformationsskärmen i kall väderlek
Låt kupén värmas upp innan du börjar använda LCD-displayen. Om det är
mycket kallt kan informationsdisplayen vara långsam och bildväxlingen kan
ta längre tid.
Placera inget föremål och fäst inga deka-
ler framför instrumentgruppen. Föremålet
kan dölja displayen, eller det kan reflek-
tera från displayen och möjligtvis orsaka
en olycka.
OM47C99SE.book Page 182 Tuesday, July 17, 2018 12:40 PM

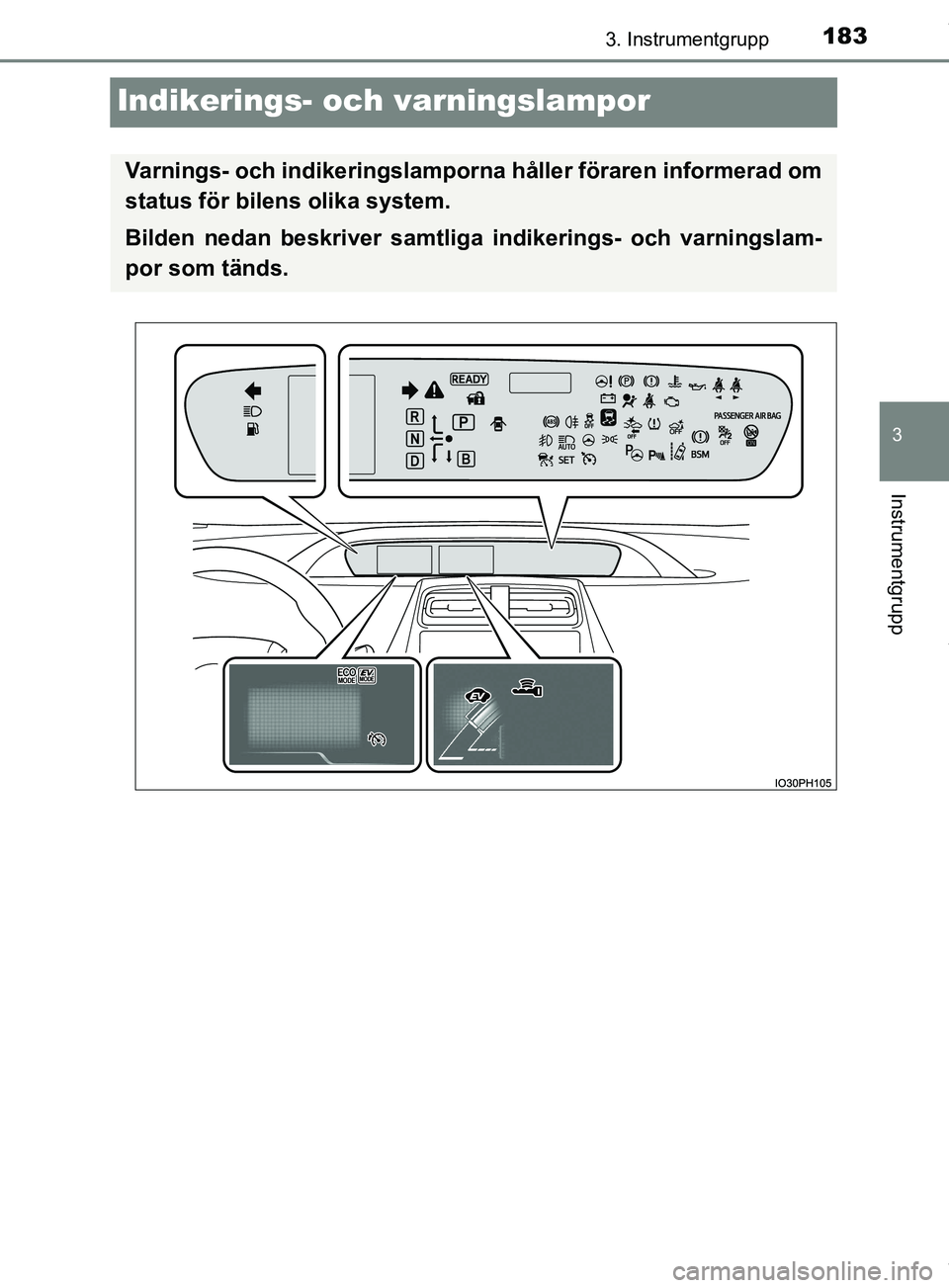

1833. Instrumentgrupp
OM47C99SE
3
Instrumentgrupp
Indikerings- och varningslampor
Varnings- och indikeri ngslamporna håller föraren informerad om
status för bilens olika system.
Bilden nedan beskriver samtliga indikerings- och varningslam-
por som tänds.
OM47C99SE.book Page 183 Tuesday, July 17, 2018 12:40 PM

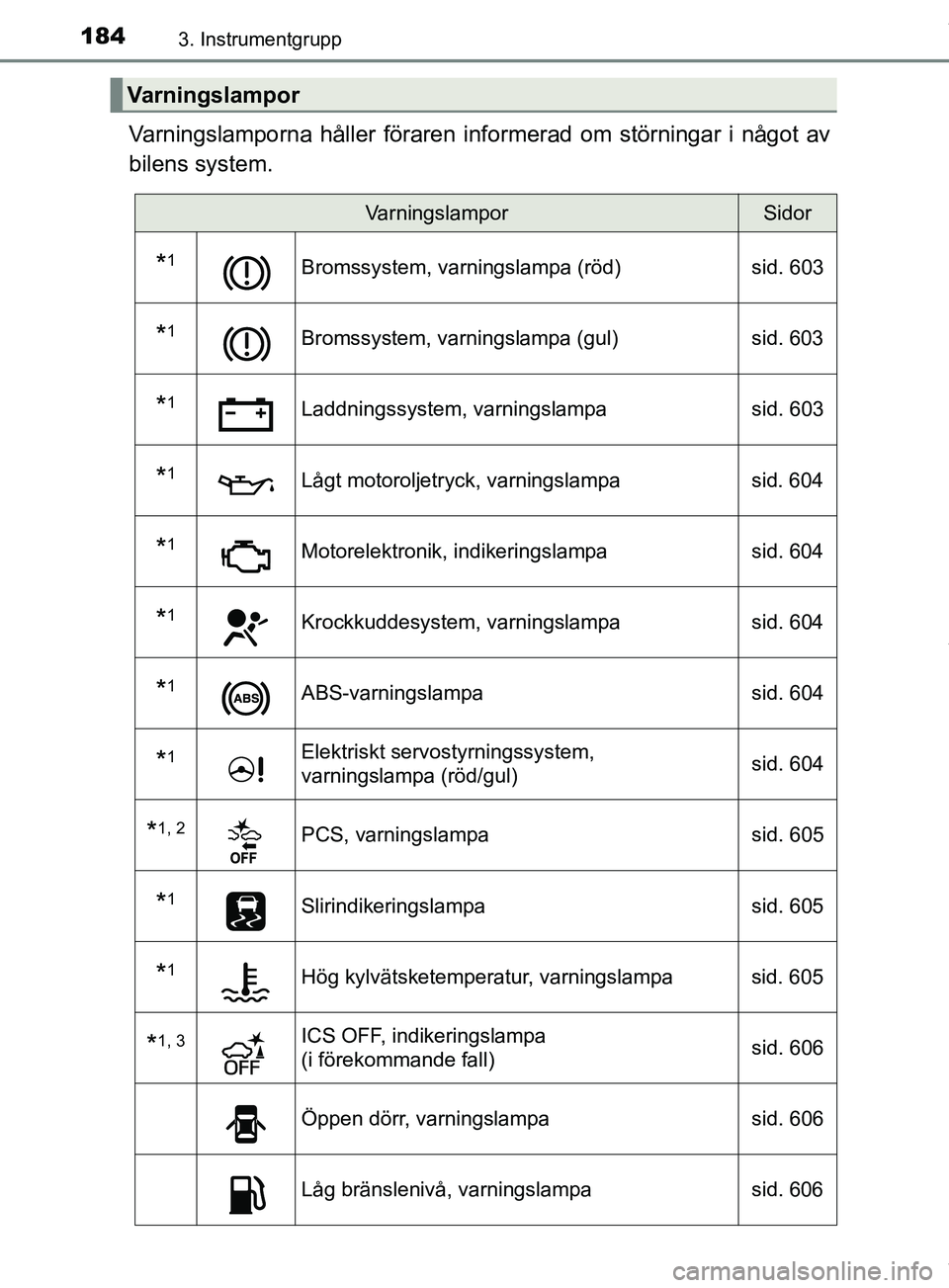

1843. Instrumentgrupp
OM47C99SE
Varningslamporna håller föraren informerad om störningar i något av
bilens system.
Varningslampor
VarningslamporSidor
*1Bromssystem, varningslampa (röd)sid. 603
*1Bromssystem, varningslampa (gul)sid. 603
*1Laddningssystem, varningslampa sid. 603
*1Lågt motoroljetryck, varningslampasid. 604
*1Motorelektronik, indikeringslampa sid. 604
*1Krockkuddesystem, varningslampasid. 604
*1ABS-varningslampasid. 604
*1Elektriskt servostyrningssystem,
varningslampa (röd/gul) sid. 604
*1, 2PCS, varningslampa
sid. 605
*1Slirindikeringslampasid. 605
*1Hög kylvätsketemperatur, varningslampa sid. 605
*1, 3ICS OFF, indikeringslampa
(i förekommande fall) sid. 606
Öppen dörr, varningslampa
sid. 606
Låg bränslenivå, varningslampa sid. 606
OM47C99SE.book Page 184 Tuesday, July 17, 2018 12:40 PM

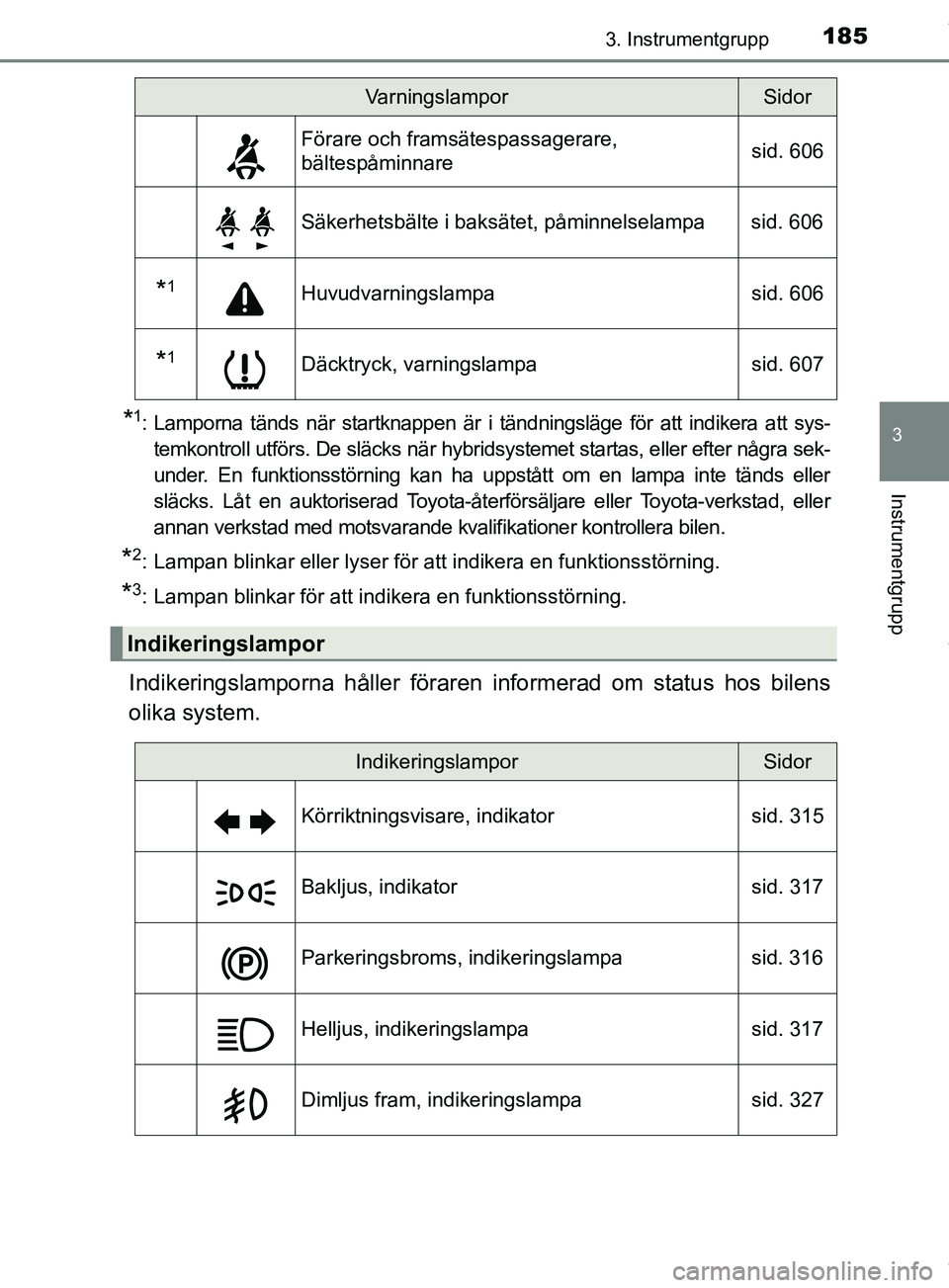

1853. Instrumentgrupp
3
Instrumentgrupp
OM47C99SE
*1: Lamporna tänds när startknappen är i tändningsläge för att indikera att sys-temkontroll utförs. De släcks när hybridsystemet startas, eller efter några sek-
under. En funktionsstörning kan ha uppstått om en lampa inte tänds eller
släcks. Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer kontrollera bilen.
*2: Lampan blinkar eller lyser för att indikera en funktionsstörning.
*3: Lampan blinkar för att indikera en funktionsstörning.
Indikeringslamporna håller föraren informerad om status hos bilens
olika system.
Förare och framsätespassagerare,
bältespåminnare sid. 606
Säkerhetsbälte i baksätet, påminnelselampa sid. 606
*1Huvudvarningslampa
sid. 606
*1Däcktryck, varningslampa sid. 607
Indikeringslampor
VarningslamporSidor
IndikeringslamporSidor
Körriktningsvisare, indikator sid. 315
Bakljus, indikatorsid. 317
Parkeringsbroms, indikeringslampasid. 316
Helljus, indikeringslampasid. 317
Dimljus fram, indikeringslampa sid. 327
OM47C99SE.book Page 185 Tuesday, July 17, 2018 12:40 PM

1863. Instrumentgrupp
OM47C99SE
Dimljus bak, indikatorsid. 327
Billarm, indikeringslampasid. 61, 64
”READY”, indikator sid. 303
Indikeringslampor för växellägensid. 309
*1, 2Slirindikeringslampasid. 461
*1, 3VSC OFF indikeringslampa sid. 462
Farthållare, indikator sid. 378
Aktiv farthållare, indikeringslampasid. 368
Farthållare, indikeringslampa ”SET”sid. 368
*1, 3PCS, varningslampasid. 345
LDA, indikatorsid. 356
Styrkontroll, indikator sid. 357
Adaptivt strålkastarsystem, indikeringslampa sid. 322
”BSM”, indikeringslampa (i förekommande fall) sid. 388
Toyota parkeringssensor, indikeringslampa
(i förekommande fall)sid. 401
IndikeringslamporSidor
OM47C99SE.book Page 186 Tuesday, July 17, 2018 12:40 PM

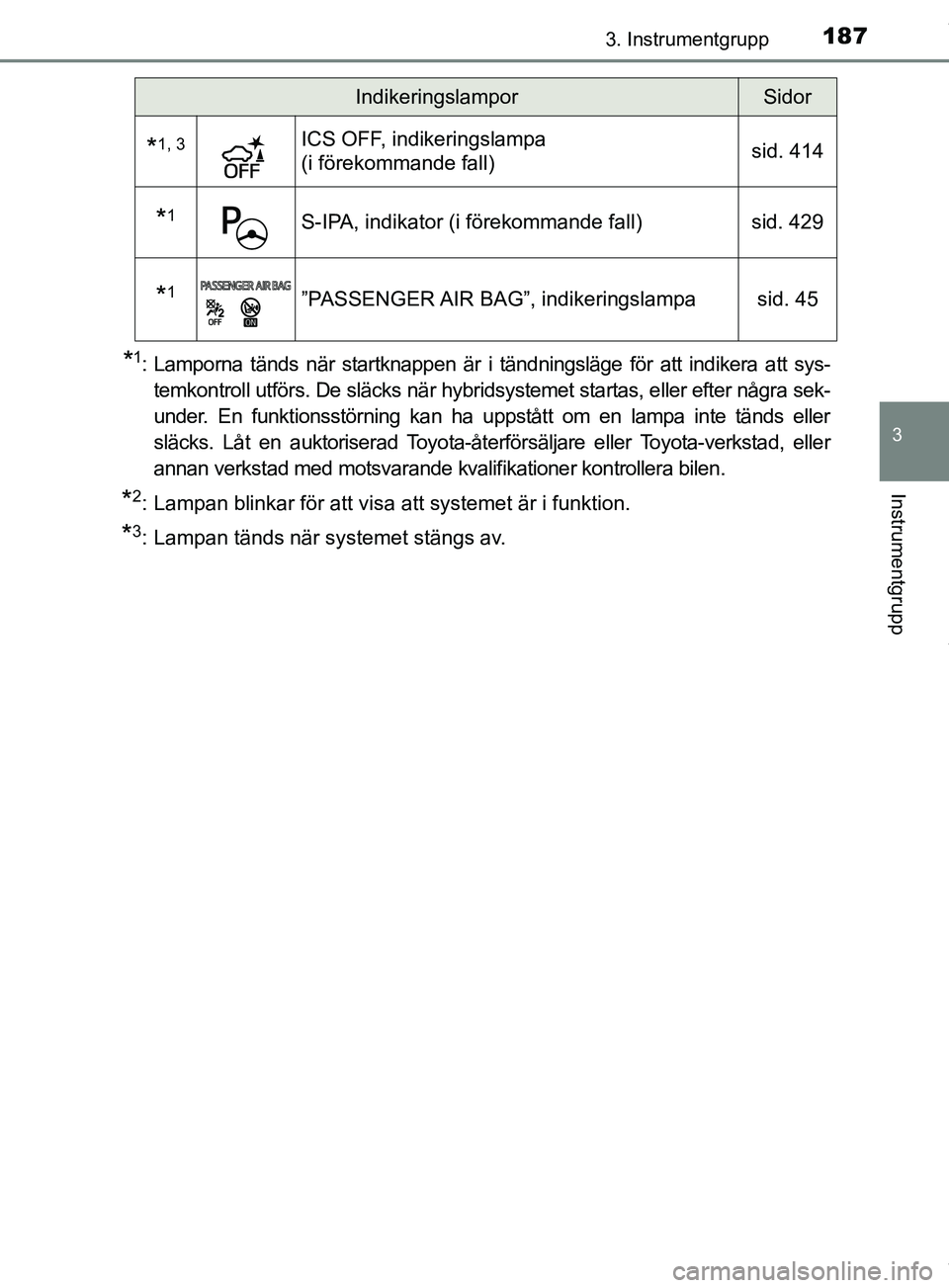

1873. Instrumentgrupp
3
Instrumentgrupp
OM47C99SE
*1: Lamporna tänds när startknappen är i tändningsläge för att indikera att sys-temkontroll utförs. De släcks när hybridsystemet startas, eller efter några sek-
under. En funktionsstörning kan ha uppstått om en lampa inte tänds eller
släcks. Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer kontrollera bilen.
*2: Lampan blinkar för att visa att systemet är i funktion.
*3: Lampan tänds när systemet stängs av.
*1, 3ICS OFF, indikeringslampa
(i förekommande fall) sid. 414
*1S-IPA, indikator (i förekommande fall)
sid. 429
*1”PASSENGER AIR BAG”, indikeringslampa sid. 45
IndikeringslamporSidor
OM47C99SE.book Page 187 Tuesday, July 17, 2018 12:40 PM

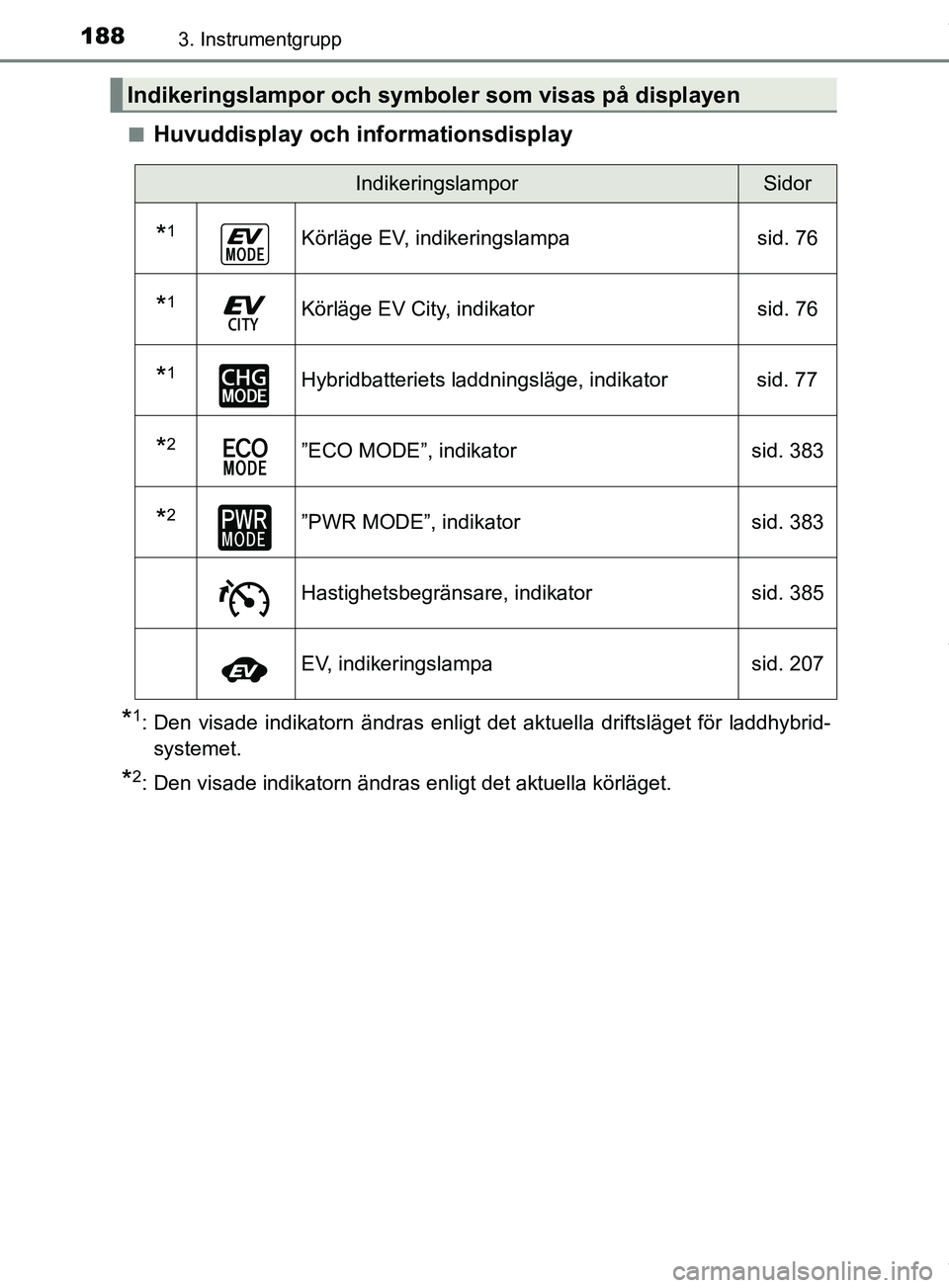

1883. Instrumentgrupp
OM47C99SEn
Huvuddisplay och informationsdisplay
*1: Den visade indikatorn ändras enligt det
aktuella driftsläget för laddhybrid-
systemet.
*2: Den visade indikatorn ändras enligt det aktuella körläget.
Indikeringslampor och symbole r som visas på displayen
IndikeringslamporSidor
*1Körläge EV, indikeringslampa sid. 76
*1Körläge EV City, indikatorsid. 76
*1Hybridbatteriets laddningsläge, indikator sid. 77
*2”ECO MODE”, indikatorsid. 383
*2”PWR MODE”, indikatorsid. 383
Hastighetsbegränsare, indikatorsid. 385
EV, indikeringslampa sid. 207
OM47C99SE.book Page 188 Tuesday, July 17, 2018 12:40 PM

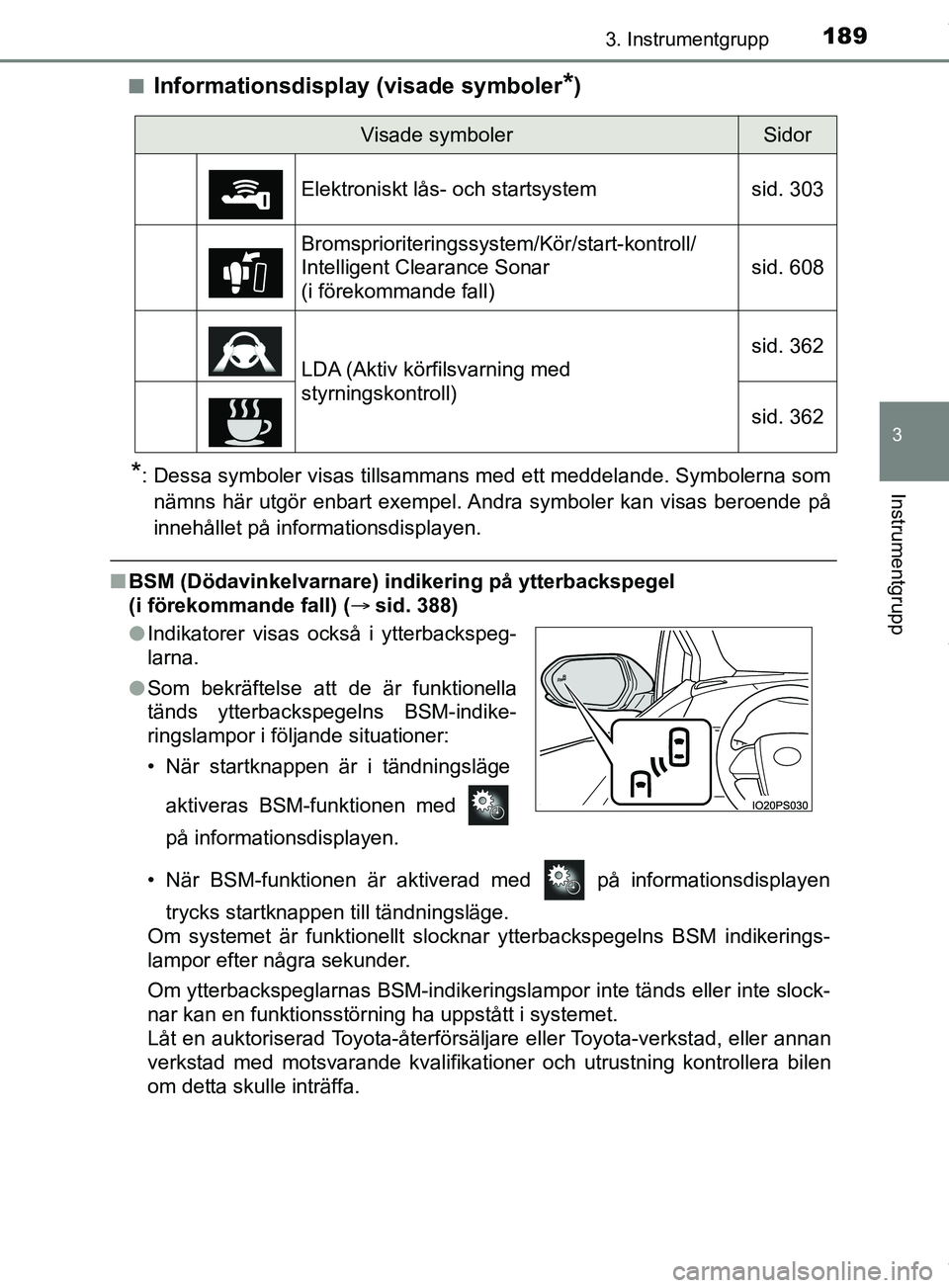

1893. Instrumentgrupp
3
Instrumentgrupp
OM47C99SEn
Informationsdisplay (visade symboler*)
*: Dessa symboler visas tillsammans med ett meddelande. Symbolerna som
nämns här utgör enbart exempel. Andra symboler kan visas beroende på
innehållet på informationsdisplayen.
n BSM (Dödavinkelvarnare) indikering på ytterbackspegel
(i förekommande fall) ( sid. 388)
• När BSM-funktionen är aktiverad med på informationsdisplayen trycks startknappen till tändningsläge.
Om systemet är funktionellt slocknar ytterbackspegelns BSM indikerings-
lampor efter några sekunder.
Om ytterbackspeglarnas BSM-indikeringslampor inte tänds eller inte slock-
nar kan en funktionsstörning ha uppstått i systemet.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bilen
om detta skulle inträffa.
Visade symbolerSidor
Elektroniskt lås- och startsystem sid. 303
Bromsprioriteringssystem/Kör/start-kontroll/
Intelligent Clearance Sonar
(i förekommande fall)sid. 608
LDA (Aktiv körfilsvarning med
styrningskontroll)sid. 362
sid. 362
l
Indikatorer visas också i ytterbackspeg-
larna.
l Som bekräftelse att de är funktionella
tänds ytterbackspegelns BSM-indike-
ringslampor i följande situationer:
• När startknappen är i tändningsläge
aktiveras BSM-funktionen med
på informationsdisplayen.
OM47C99SE.book Page 189 Tuesday, July 17, 2018 12:40 PM

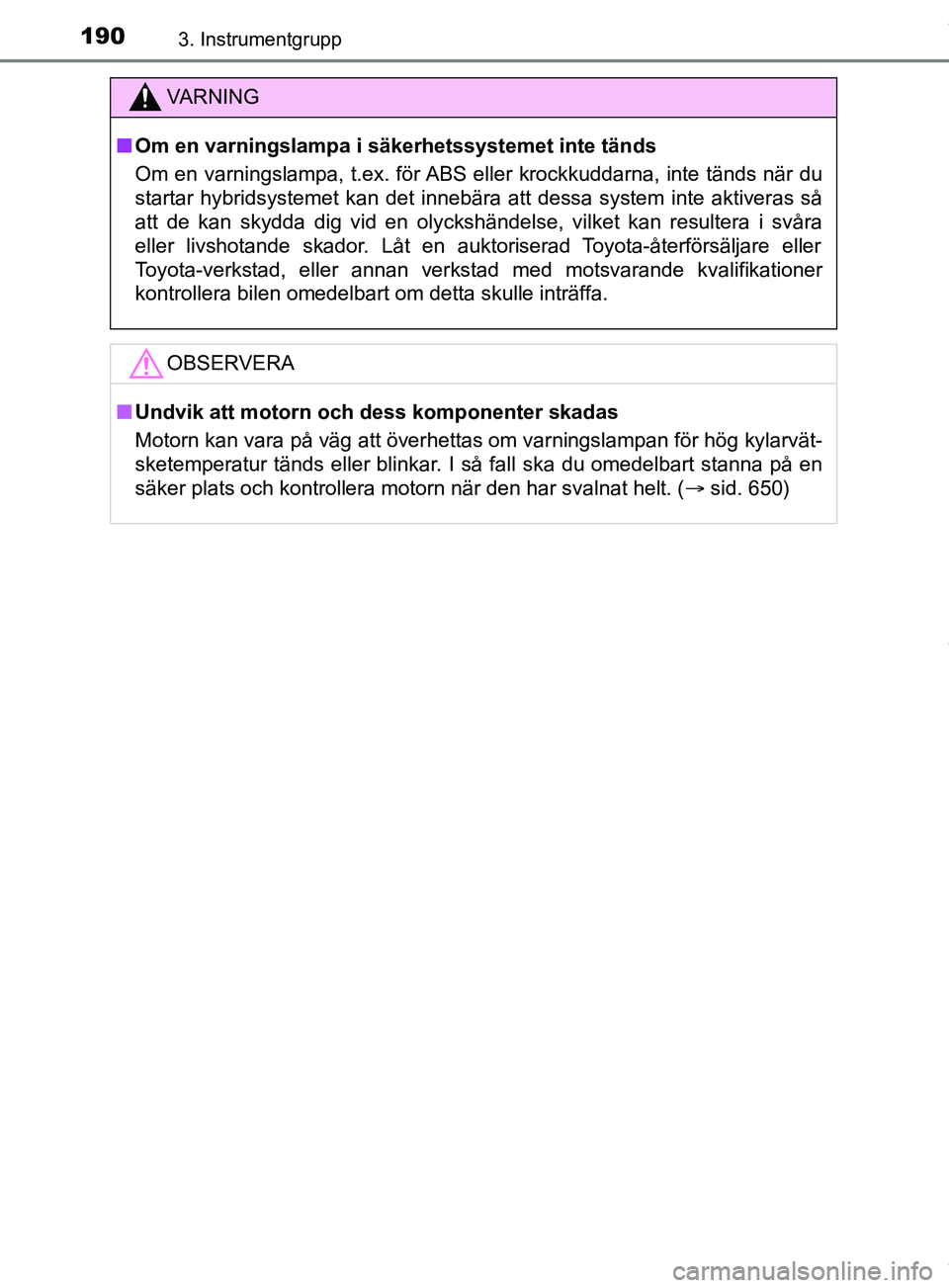

1903. Instrumentgrupp
OM47C99SE
VARNING
n Om en varningslampa i säkerhetssystemet inte tänds
Om en varningslampa, t.ex. för ABS eller krockkuddarna, inte tänds när du
startar hybridsystemet kan det innebära att dessa system inte aktiveras så
att de kan skydda dig vid en olyckshändelse, vilket kan resultera i svåra
eller livshotande skador. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
kontrollera bilen omedelbart om detta skulle inträffa.
OBSERVERA
nUndvik att motorn och dess komponenter skadas
Motorn kan vara på väg att överhettas om varningslampan för hög kylarvät-
sketemperatur tänds eller blinkar. I så fall ska du omedelbart stanna på en
säker plats och kontrollera motorn när den har svalnat helt. ( sid. 650)
