1712-2. Laddning
2
Laddhybridsystem
OM47C99SE

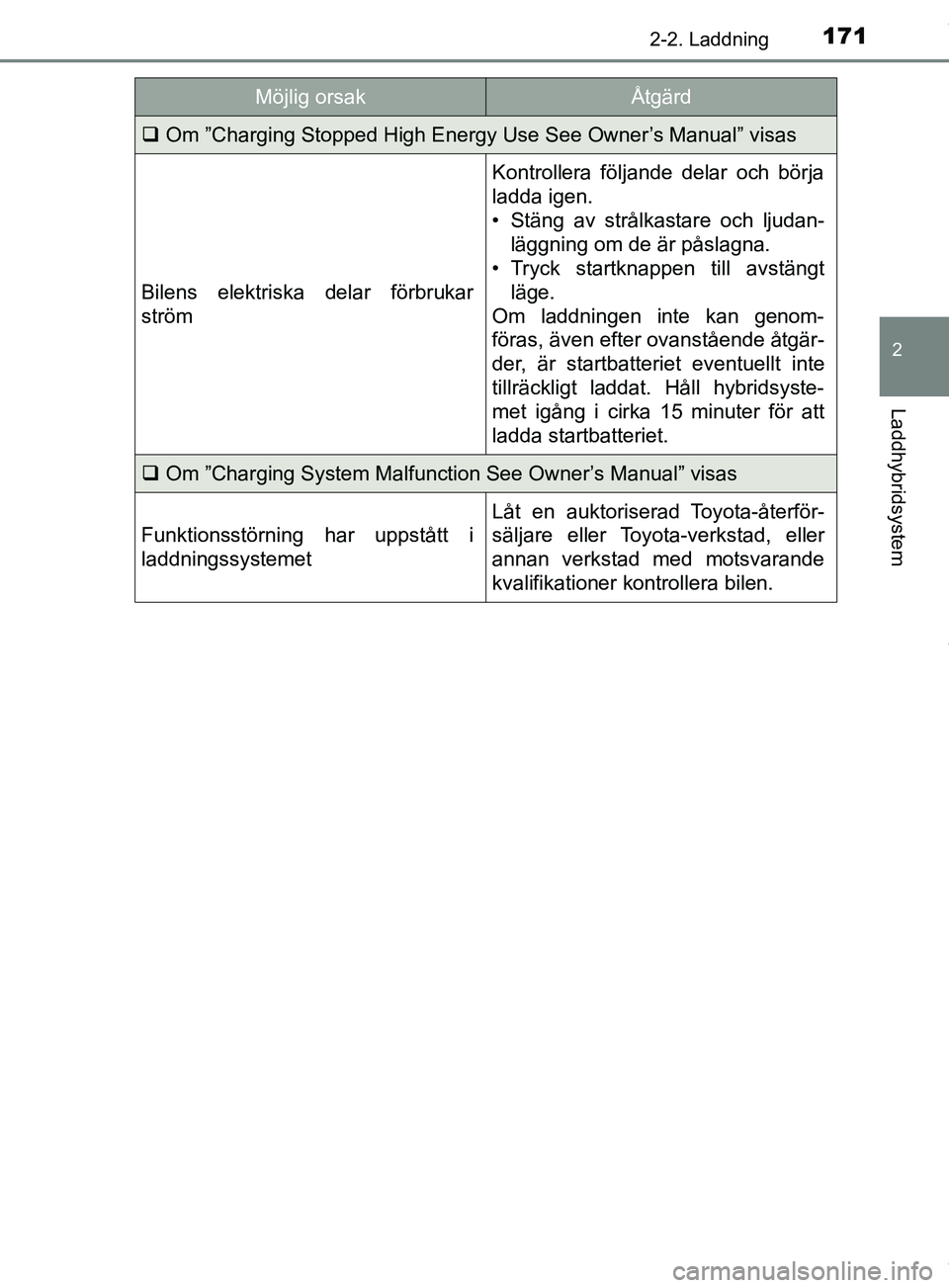

Om ”Charging Stopped High Energy Use See Owner’s Manual” visas
Bilens elektriska delar förbrukar
ström
Kontrollera följande delar och börja
ladda igen.
• Stäng av strålkastare och ljudan-
läggning om de är påslagna.
• Tryck startknappen till avstängt läge.
Om laddningen inte kan genom-
föras, även efter ovanstående åtgär-
der, är startbatteriet eventuellt inte
tillräckligt laddat. Håll hybridsyste-
met igång i cirka 15 minuter för att
ladda startbatteriet.
 Om ”Charging System Malfunction See Owner’s Manual” visas
Funktionsstörning har uppstått i
laddningssystemet
Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
Möjlig orsakÅtgärd
OM47C99SE.book Page 171 Tuesday, July 17, 2018 12:40 PM

1722-2. Laddning
OM47C99SE
OM47C99SE.book Page 172 Tuesday, July 17, 2018 12:40 PM

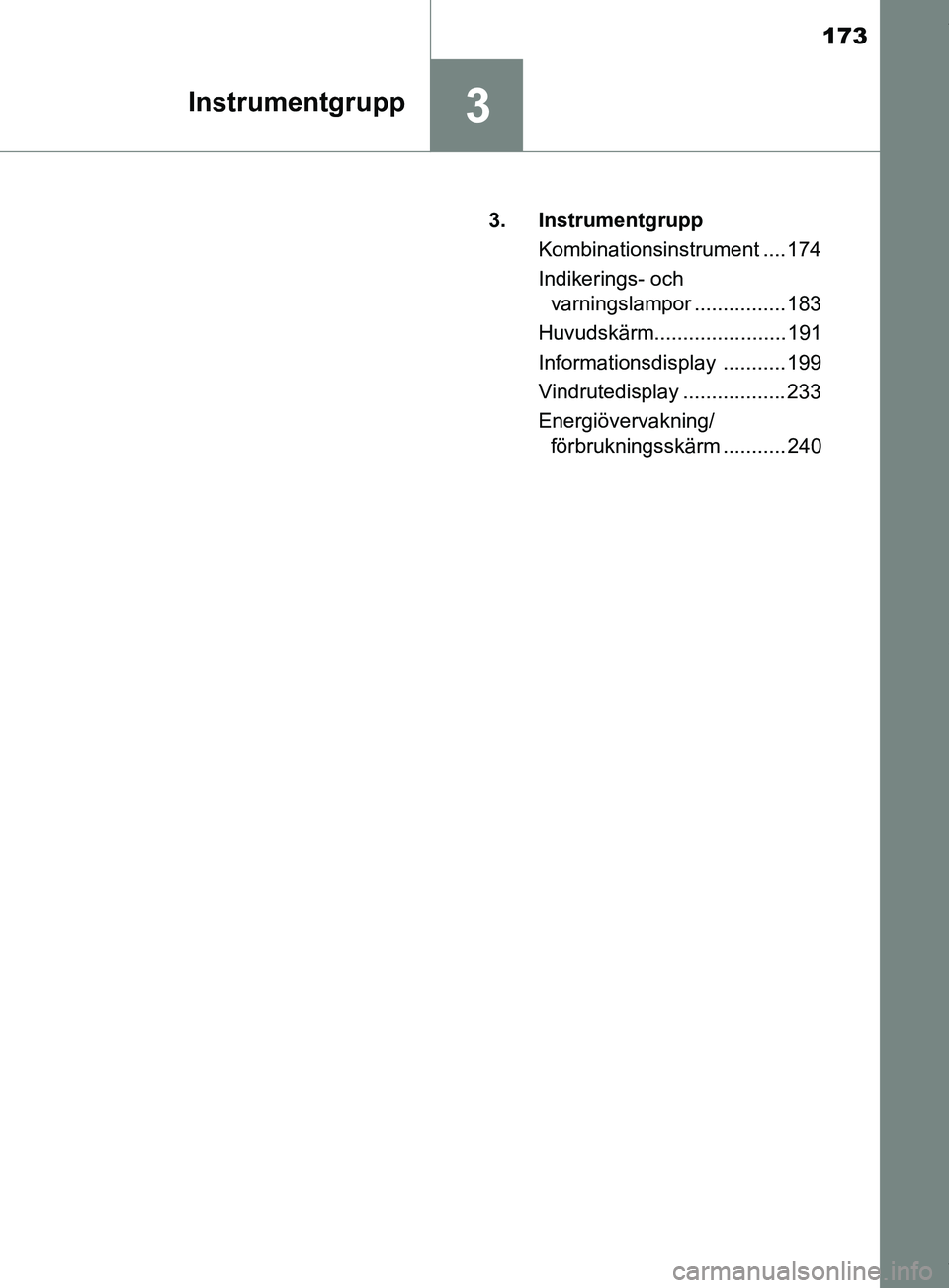

173
3Instrumentgrupp
OM47C99SE3. Instrumentgrupp
Kombinationsinstrument .... 174
Indikerings- ochvarningslampor ................ 183
Huvudskärm....................... 191
Informationsdisplay ........... 199
Vindrutedisplay .................. 233
Energiövervakning/ förbrukningsskärm ........... 240
OM47C99SE.book Page 173 Tuesday, July 17, 2018 12:40 PM

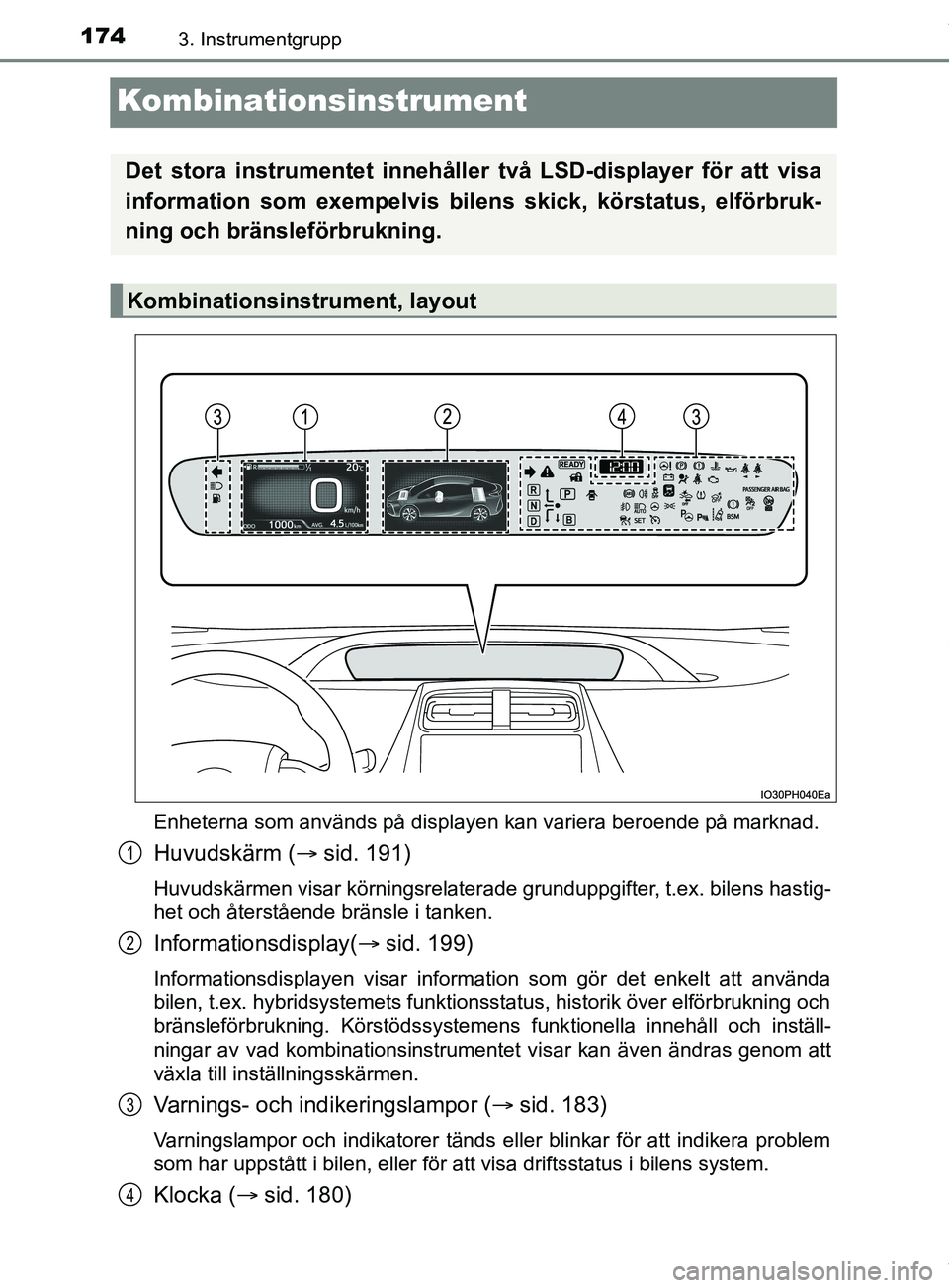

1743. Instrumentgrupp
OM47C99SE
Kombinationsinstrument
Enheterna som används på displayen kan variera beroende på marknad.
Huvudskärm (sid. 191)
Huvudskärmen visar körningsrelaterade grunduppgifter, t.ex. bilens hastig-
het och återstående bränsle i tanken.
Informationsdisplay( sid. 199)
Informationsdisplayen visar information som gör det enkelt att använda
bilen, t.ex. hybridsystemets funktionsstatus, historik över elförbrukning och
bränsleförbrukning. Körstödssystemens funktionella innehåll och inställ-
ningar av vad kombinationsinstrumentet visar kan även ändras genom att
växla till inställningsskärmen.
Varnings- och indikeringslampor ( sid. 183)
Varningslampor och indikatorer tänds eller blinkar för att indikera problem
som har uppstått i bilen, eller för att visa driftsstatus i bilens system.
Klocka ( sid. 180)
Det stora instrumentet innehåller två LSD-displayer för att visa
information som exempe lvis bilens skick, körstatus, elförbruk-
ning och bränsleförbrukning.
Kombinationsinstrument, layout
1
2
3
4
OM47C99SE.book Page 174 Tuesday, July 17, 2018 12:40 PM

1753. Instrumentgrupp
3
Instrumentgrupp
OM47C99SE

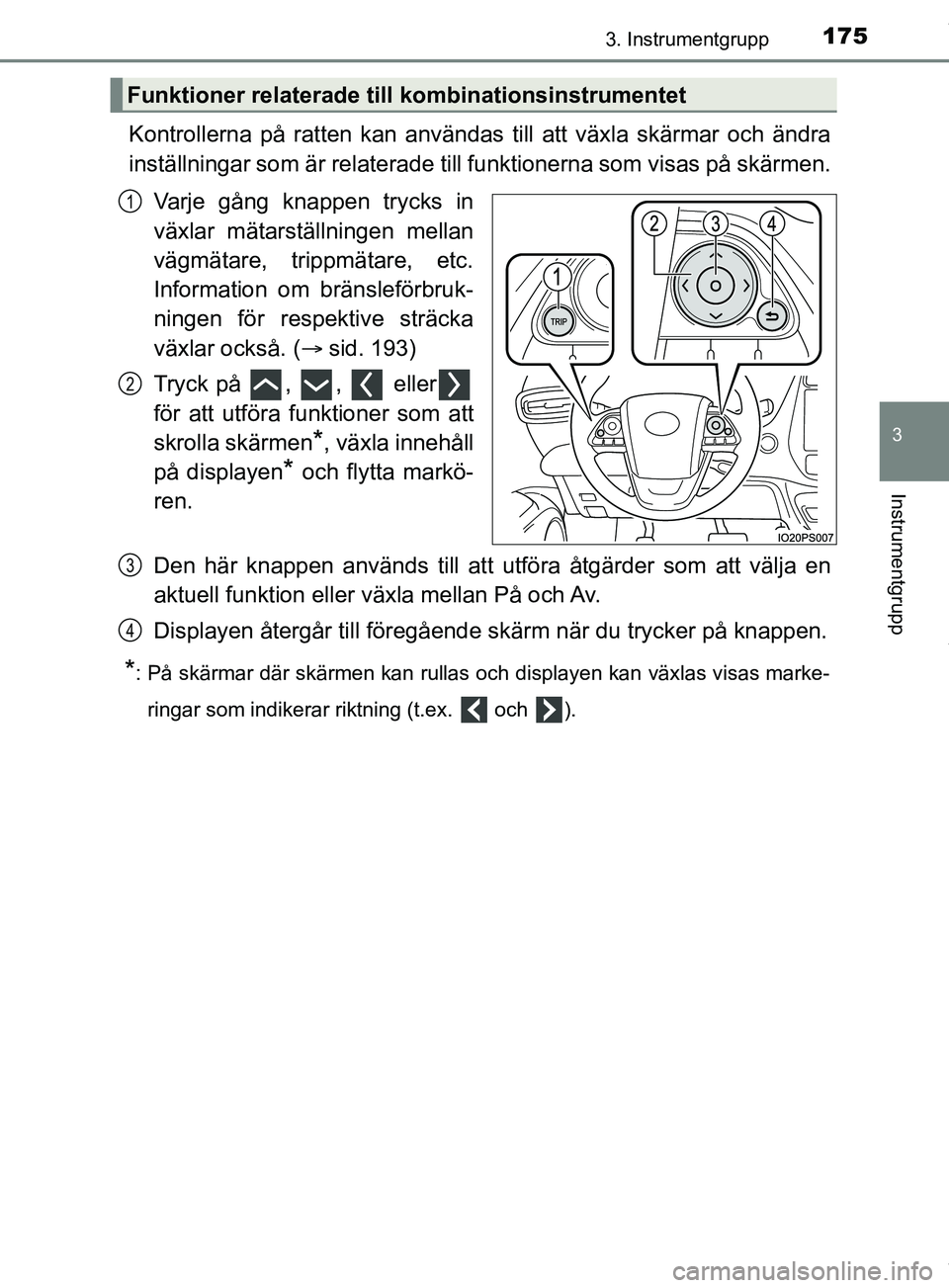

Kontrollerna på ratten kan användas till att växla skärmar och ändra
inställningar som är relaterade till funktionerna som visas på skärmen.
Varje gång knappen trycks in
växlar mätarställningen mellan
vägmätare, trippmätare, etc.
Information om bränsleförbruk-
ningen för respektive sträcka
växlar också. ( sid. 193)
Tryck på , , eller
för att utföra funktioner som att
skrolla skärmen
*, växla innehåll
på displayen
* och flytta markö-
ren.
Den här knappen används till att utföra åtgärder som att välja en
aktuell funktion eller växla mellan På och Av.
Displayen återgår till föregående skärm när du trycker på knappen.
*: På skärmar där skärmen kan rullas och displayen kan växlas visas marke-
ringar som indikerar riktning (t.ex. och ).
Funktioner relaterade till kombinationsinstrumentet
1
2
3
4
OM47C99SE.book Page 175 Tuesday, July 17, 2018 12:40 PM

1763. Instrumentgrupp
OM47C99SE

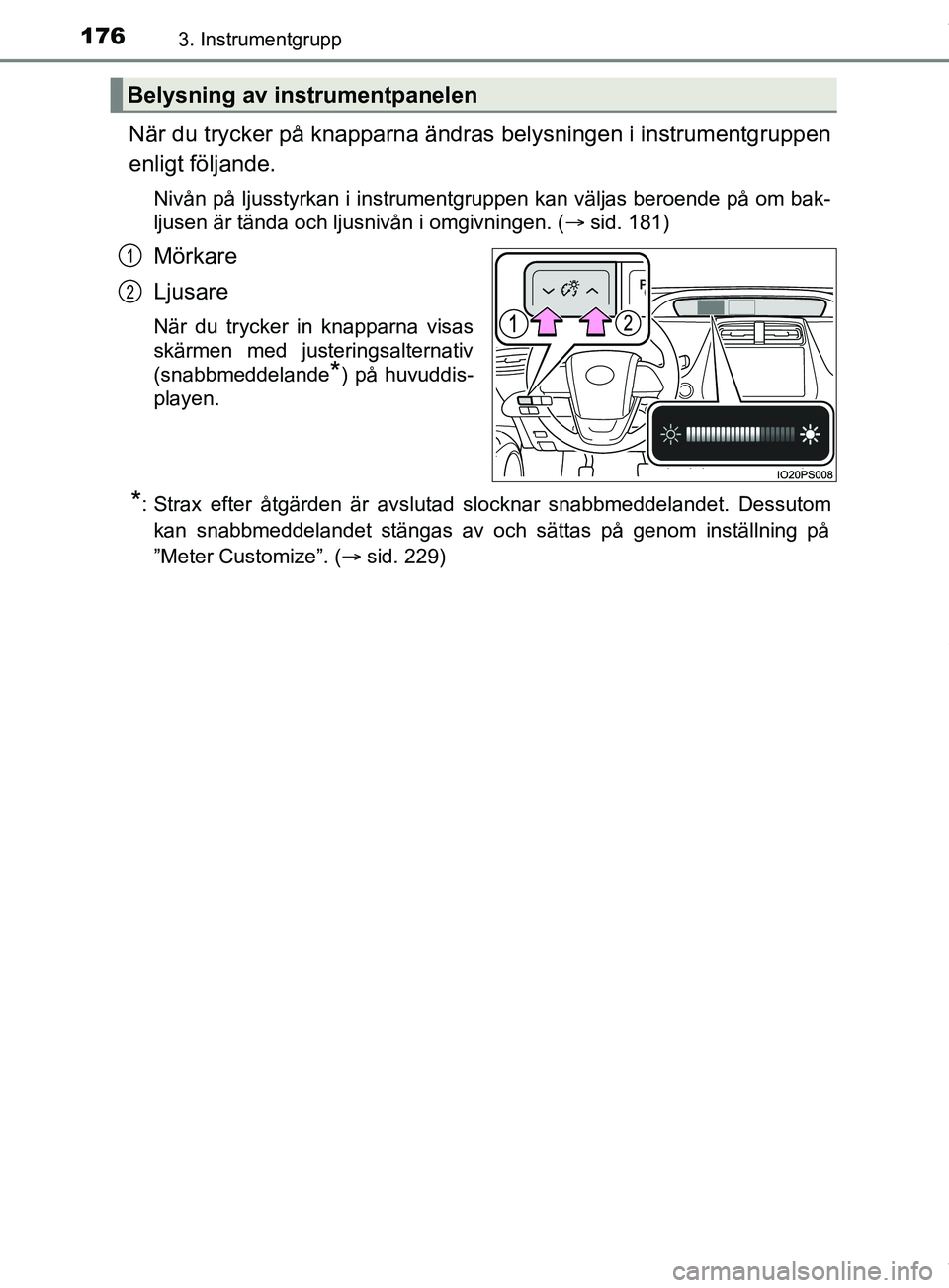

När du trycker på knapparna ändras belysningen i instrumentgruppen
enligt följande.
Nivån på ljusstyrkan i instrumentgruppen kan väljas beroende på om bak-
ljusen är tända och ljusnivån i omgivningen. (sid. 181)
Mörkare
Ljusare
När du trycker in knapparna visas
skärmen med justeringsalternativ
(snabbmeddelande
*) på huvuddis-
playen.
*: Strax efter åtgärden är avslutad slocknar snabbmeddelandet. Dessutom
kan snabbmeddelandet stängas av och sättas på genom inställning på
”Meter Customize”. ( sid. 229)
Belysning av instrumentpanelen
1
2
OM47C99SE.book Page 176 Tuesday, July 17, 2018 12:40 PM

1773. Instrumentgrupp
3
Instrumentgrupp
OM47C99SE

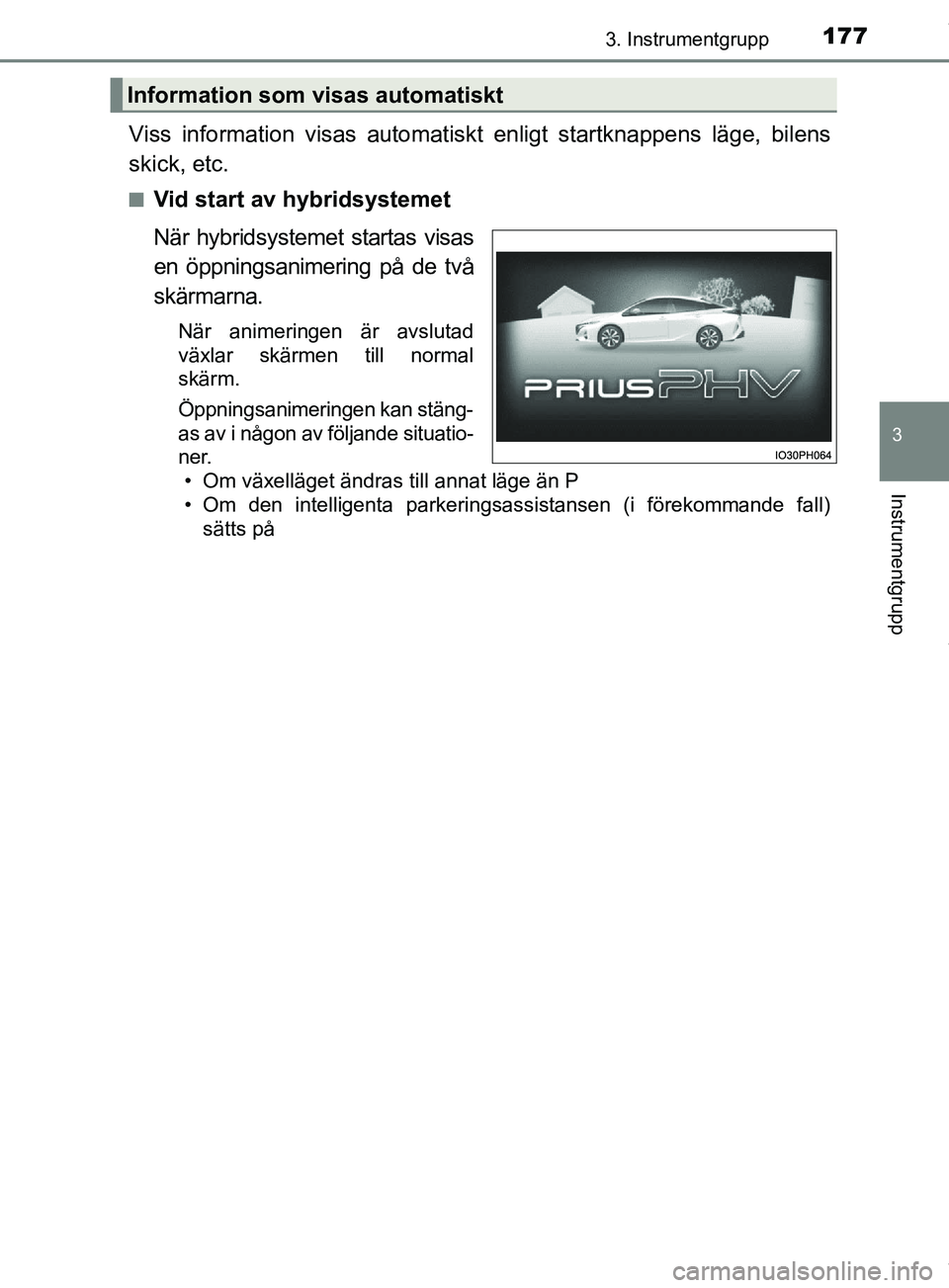

Viss information visas automatiskt enligt startknappens läge, bilens
skick, etc.
nVid start av hybridsystemet
När hybridsystemet startas visas
en öppningsanimering på de två
skärmarna.
När animeringen är avslutad
växlar skärmen till normal
skärm.
Öppningsanimeringen kan stäng-
as av i någon av följande situatio-
n e r. • Om växelläget ändras till annat läge än P
• Om den intelligenta parkeringsassistansen (i förekommande fall) sätts på
Information som visas automatiskt
OM47C99SE.book Page 177 Tuesday, July 17, 2018 12:40 PM

1783. Instrumentgrupp
OM47C99SEn

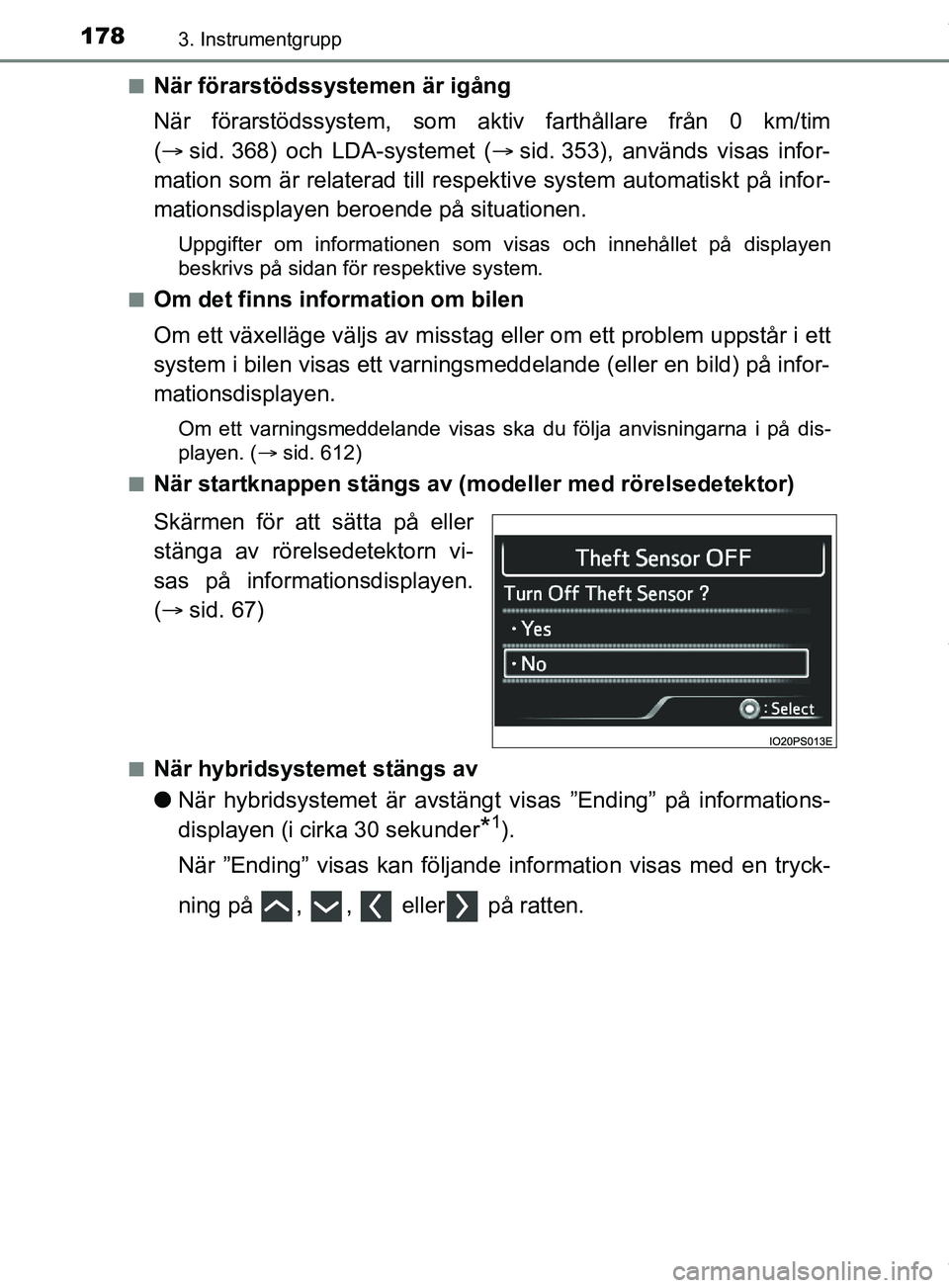

När förarstödssystemen är igång
När förarstödssystem
, som aktiv farthållare från 0 km/tim
(  sid. 368) och LDA-systemet ( sid. 353), används visas infor-
mation som är relaterad till respekti ve system automatiskt på infor-
mationsdisplayen beroende på situationen.
Uppgifter om informationen som visas och innehållet på displayen
beskrivs på sidan för respektive system.
n
Om det finns information om bilen
Om ett växelläge väljs av misstag eller om ett problem uppstår i ett
system i bilen visas ett varningsmeddelande (eller en bild) på infor-
mationsdisplayen.
Om ett varningsmeddelande visas ska du följa anvisningarna i på dis-
playen. ( sid. 612)
n
När startknappen stängs av (modeller med rörelsedetektor)
Skärmen för att sätta på eller
stänga av rörelsedetektorn vi-
sas på informationsdisplayen.
(  sid. 67)
nNär hybridsystemet stängs av
lNär hybridsystemet är avstängt visas ”Ending” på informations-
displayen (i cirka 30 sekunder
*1).
När ”Ending” visas kan följande information visas med en tryck-
ning på , , eller på ratten.
OM47C99SE.book Page 178 Tuesday, July 17, 2018 12:40 PM

1793. Instrumentgrupp
3
Instrumentgrupp
OM47C99SE

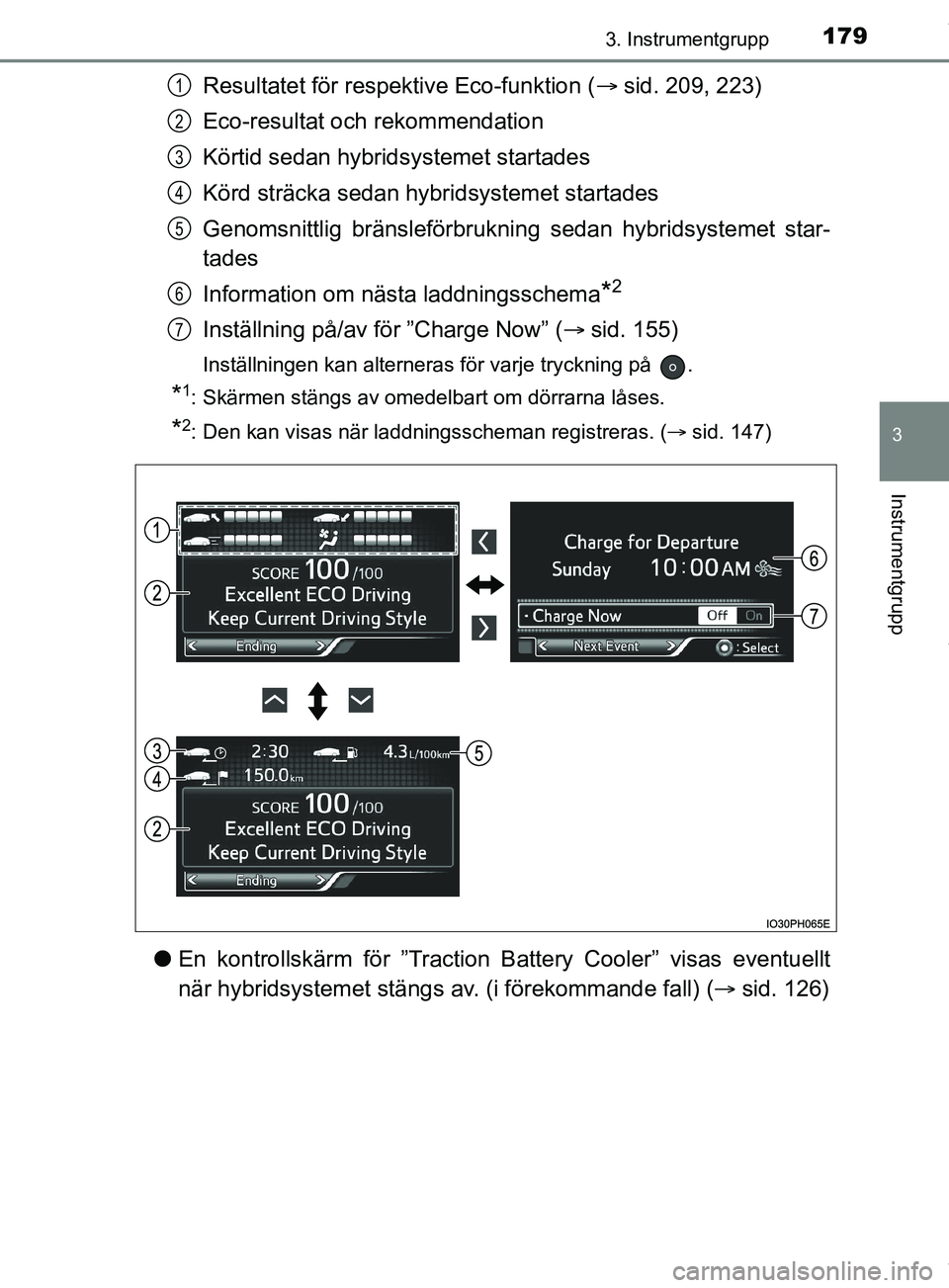

Resultatet för respektive Eco-funktion (sid. 209, 223)
Eco-resultat och rekommendation
Körtid sedan hybrid systemet startades
Körd sträcka sedan hybridsystemet startades
Genomsnittlig bränsleförbruknin g sedan hybridsystemet star-
tades
Information om nästa laddningsschema
*2
Inställning på/av för ”Charge Now” ( sid. 155)
Inställningen kan alterneras för varje tryckning på .
*1: Skärmen stängs av omedelbart om dörrarna låses.
*2: Den kan visas när laddningsscheman registreras. ( sid. 147)
lEn kontrollskärm för ”Traction Battery Cooler” visas eventuellt
när hybridsystemet stängs av. (i förekommande fall) ( sid. 126)
1
2
3
4
5
6
7
OM47C99SE.book Page 179 Tuesday, July 17, 2018 12:40 PM

1803. Instrumentgrupp
OM47C99SE
Utför åtgärder på skärmen (sid. 226) på informationsdis-
playen för att ställa in tiden.
nStälla in tiden
Tryck på eller på ratten på skärmen och välj .
Tryck på för att visa markören.
Tryck på eller på rat-
ten för att justera markörens
läge, tryck sedan på eller
för att ändra inställning.
Om 12-timmarsklockan har valts
visas ”12H” och om 24-timmars-
klockan har valts visas ”24H”.
Vid inställning av minuter startar funktionen automatiskt från 00 sekun-
der.
Tryck på för att återgå till föregående skärm när inställningen är
avslutad.
n
Ställa om minutvisningen
Tryck på eller på rat-
ten på skärmen och
välj .
Tryck på .
Minutvisningen ändras till ”00”.*
*
: t.ex. 1:00 till 1:29  1:00
1:30 till 1:59  2:00
Klocka, inställning
1
2
3
1
2
