TOYOTA PRIUS PLUG-IN HYBRID 2018 Bruksanvisningar (in Swedish)

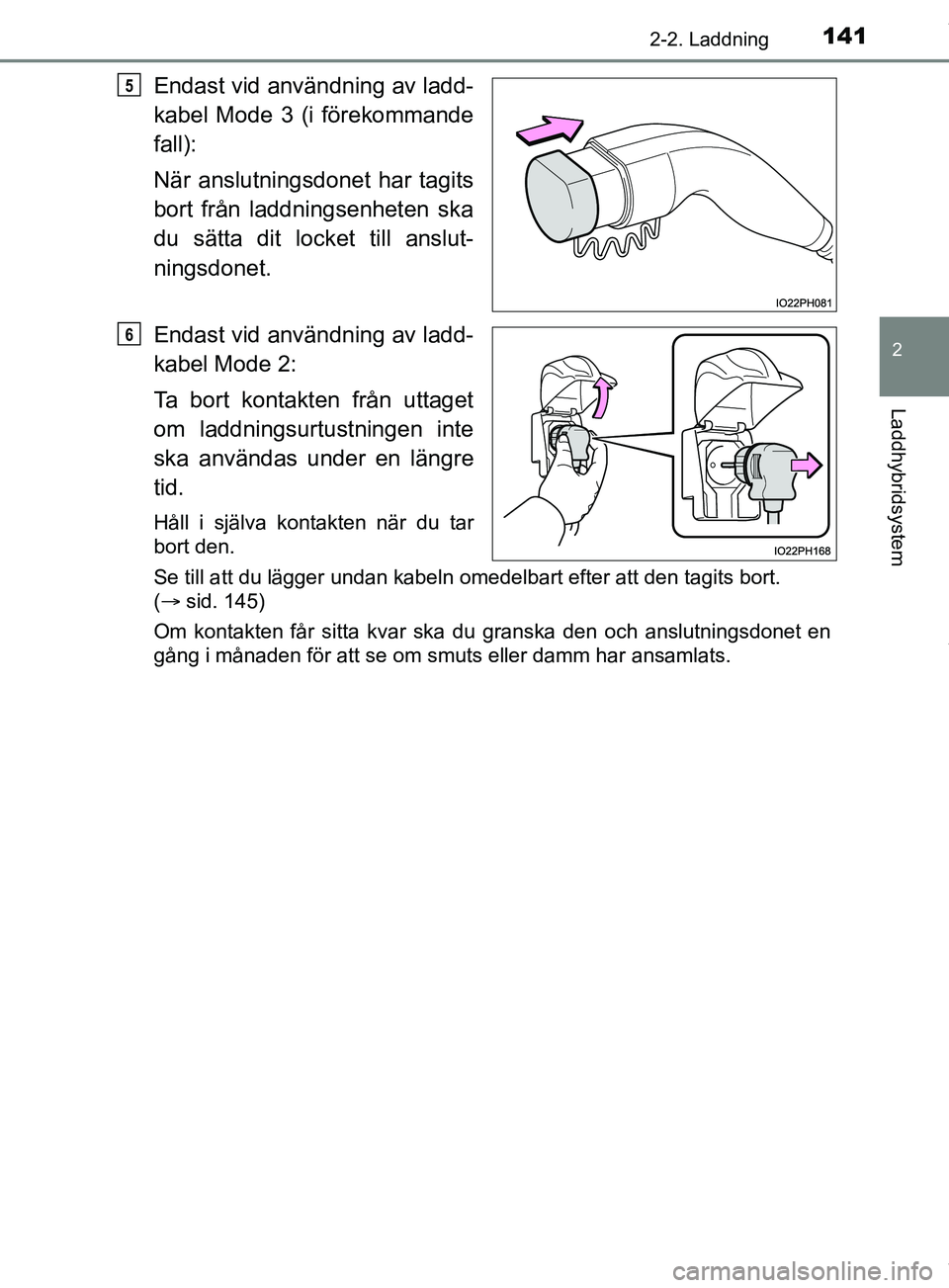

1412-2. Laddning
2
Laddhybridsystem
OM47C99SE
Endast vid användning av ladd-
kabel Mode 3 (i förekommande
fall):
När anslutningsdonet har tagits
bort från laddningsenheten ska
du sätta dit locket till anslut-
ningsdonet.
Endast vid användning av ladd-
kabel Mode 2:
Ta bort kontakten från uttaget
om laddningsurtustningen inte
ska användas under en längre
tid.
Håll i själva kontakten när du tar
bort den.
Se till att du lägger undan kabeln omedelbart efter att den tagits bort.
( sid. 145)
Om kontakten får sitta kvar ska du granska den och anslutningsdonet en
gång i månaden för att se om smuts eller damm har ansamlats.
5
6
OM47C99SE.book Page 141 Tuesday, July 17, 2018 12:40 PM

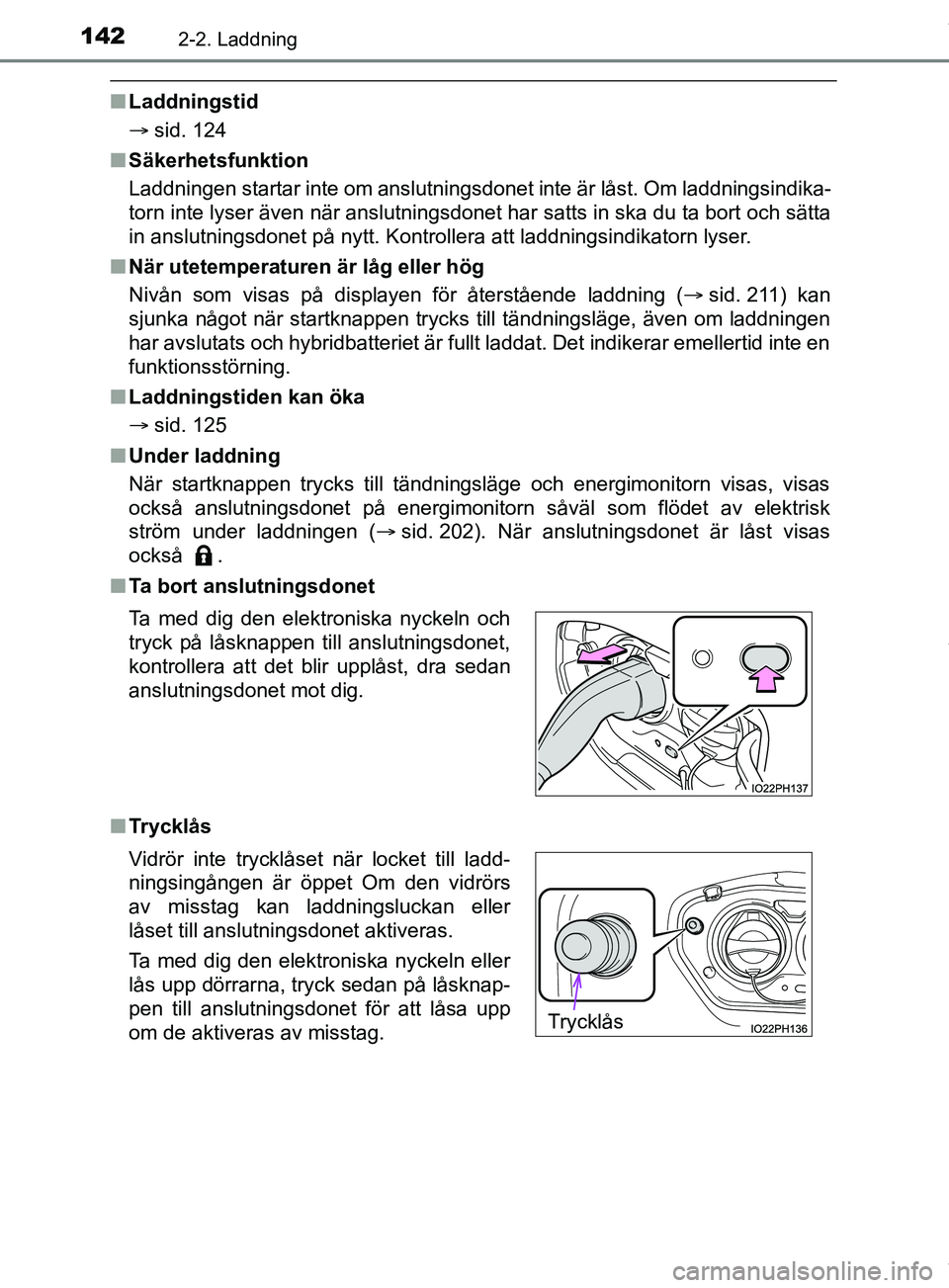

1422-2. Laddning
OM47C99SE
nLaddningstid
 sid. 124
n Säkerhetsfunktion
Laddningen startar inte om anslutningsdonet inte är låst. Om laddningsindika-
torn inte lyser även när anslutningsdonet har satts in ska du ta bort och sätta
in anslutningsdonet på nytt. Kontrollera att laddningsindikatorn lyser.
n När utetemperaturen är låg eller hög
Nivån som visas på displayen för återstående laddning ( sid. 211) kan
sjunka något när startknappen trycks till tändningsläge, även om laddningen
har avslutats och hybridbatteriet är fullt laddat. Det indikerar emellertid inte en
funktionsstörning.
n Laddningstiden kan öka
 sid. 125
n Under laddning
När startknappen trycks till tändningsläge och energimonitorn visas, visas
också anslutningsdonet på energimonitorn såväl som flödet av elektrisk
ström under laddningen ( sid. 202). När anslutningsdonet är låst visas
också .
n Ta bort anslutningsdonet
n Trycklås Ta med dig den elektroniska nyckeln och
tryck på låsknappen till anslutningsdonet,
kontrollera att det blir upplåst, dra sedan
anslutningsdonet mot dig.
Vidrör inte trycklåset när locket till ladd-
ningsingången är öppet Om den vidrörs
av misstag kan laddningsluckan eller
låset till anslutningsdonet aktiveras.
Ta med dig den elektroniska nyckeln eller
lås upp dörrarna, tryck sedan på låsknap-
pen till anslutningsdonet för att låsa upp
om de aktiveras av misstag.
Trycklås
OM47C99SE.book Page 142 Tuesday, July 17, 2018 12:40 PM

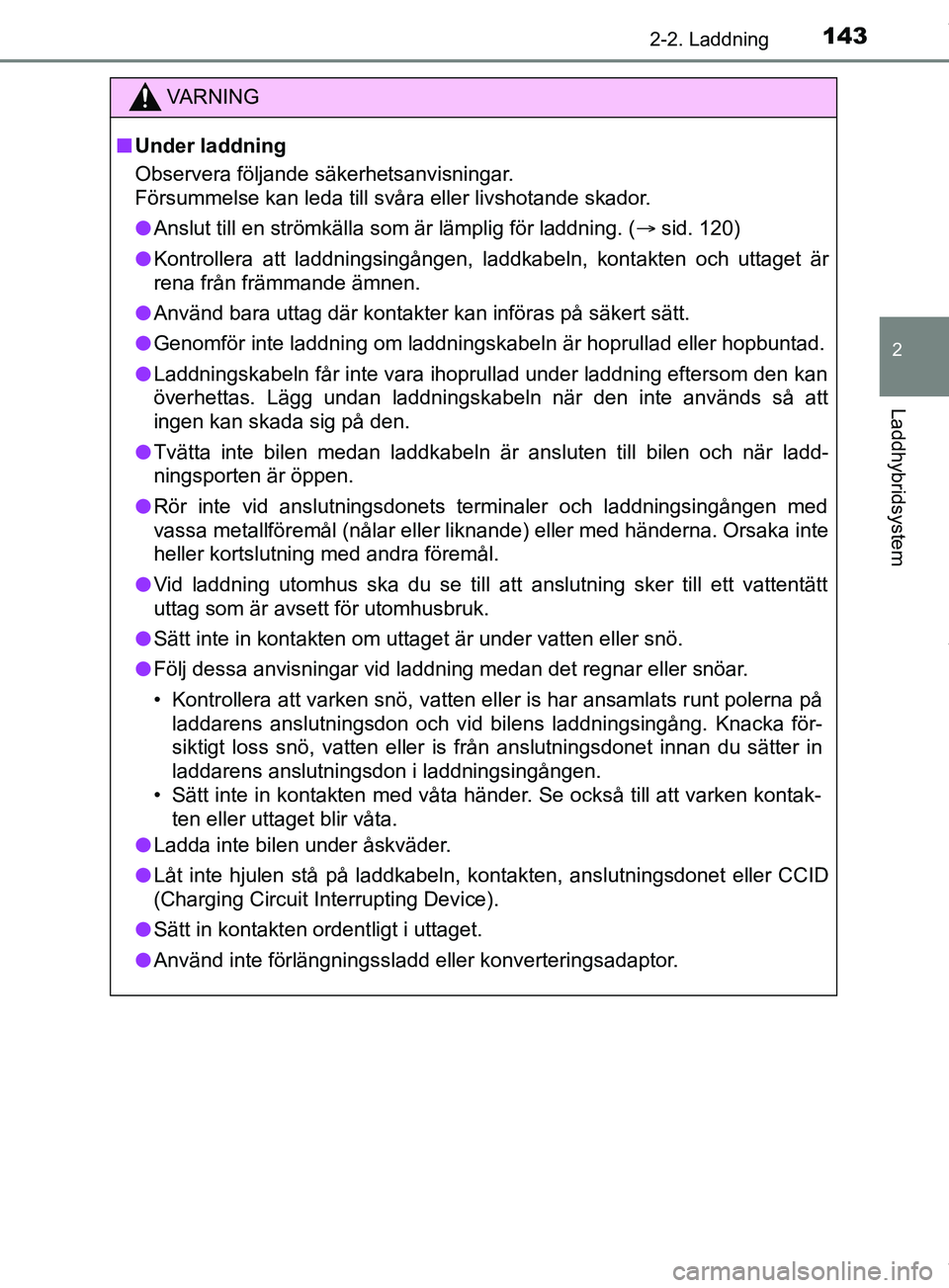

1432-2. Laddning
2
Laddhybridsystem
OM47C99SE
VARNING
n Under laddning
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
l Anslut till en strömkälla som är lämplig för laddning. ( sid. 120)
l Kontrollera att laddningsingången, laddkabeln, kontakten och uttaget är
rena från främmande ämnen.
l Använd bara uttag där kontakter kan införas på säkert sätt.
l Genomför inte laddning om laddningskabeln är hoprullad eller hopbuntad.
l Laddningskabeln får inte vara ihoprullad under laddning eftersom den kan
överhettas. Lägg undan laddningskabeln när den inte används så att
ingen kan skada sig på den.
l Tvätta inte bilen medan laddkabeln är ansluten till bilen och när ladd-
ningsporten är öppen.
l Rör inte vid anslutningsdonets terminaler och laddningsingången med
vassa metallföremål (nålar eller liknande) eller med händerna. Orsaka inte
heller kortslutning med andra föremål.
l Vid laddning utomhus ska du se till att anslutning sker till ett vattentätt
uttag som är avsett för utomhusbruk.
l Sätt inte in kontakten om uttaget är under vatten eller snö.
l Följ dessa anvisningar vid laddning medan det regnar eller snöar.
• Kontrollera att varken snö, vatten eller is har ansamlats runt polerna på
laddarens anslutningsdon och vid bilens laddningsingång. Knacka för-
siktigt loss snö, vatten eller is från anslutningsdonet innan du sätter in
laddarens anslutningsdon i laddningsingången.
• Sätt inte in kontakten med våta händer. Se också till att varken kontak- ten eller uttaget blir våta.
l Ladda inte bilen under åskväder.
l Låt inte hjulen stå på laddkabeln, kontakten, anslutningsdonet eller CCID
(Charging Circuit Interrupting Device).
l Sätt in kontakten ordentligt i uttaget.
l Använd inte förlängningssladd eller konverteringsadaptor.
OM47C99SE.book Page 143 Tuesday, July 17, 2018 12:40 PM

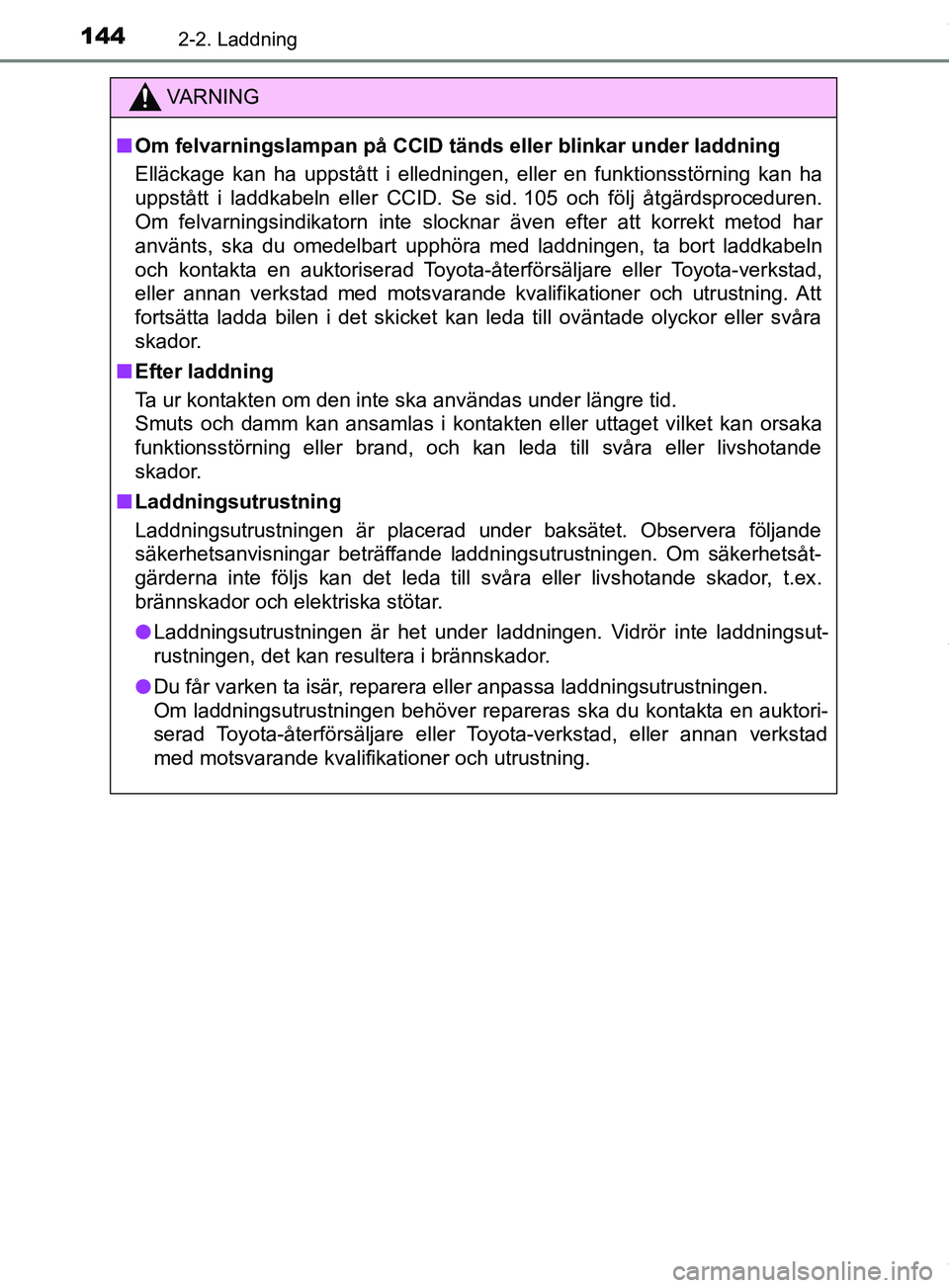

1442-2. Laddning
OM47C99SE
VARNING
n Om felvarningslampan på CCID tänds eller blinkar under laddning
Elläckage kan ha uppstått i elledningen, eller en funktionsstörning kan ha
uppstått i laddkabeln eller CCID. Se sid. 105 och följ åtgärdsproceduren.
Om felvarningsindikatorn inte slocknar även efter att korrekt metod har
använts, ska du omedelbart upphöra med laddningen, ta bort laddkabeln
och kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrustning. Att
fortsätta ladda bilen i det skicket kan leda till oväntade olyckor eller svåra
skador.
n Efter laddning
Ta ur kontakten om den inte ska användas under längre tid.
Smuts och damm kan ansamlas i kontakten eller uttaget vilket kan orsaka
funktionsstörning eller brand, och kan leda till svåra eller livshotande
skador.
n Laddningsutrustning
Laddningsutrustningen är placerad under baksätet. Observera följande
säkerhetsanvisningar beträffande laddningsutrustningen. Om säkerhetsåt-
gärderna inte följs kan det leda till svåra eller livshotande skador, t.ex.
brännskador och elektriska stötar.
l Laddningsutrustningen är het under laddningen. Vidrör inte laddningsut-
rustningen, det kan resultera i brännskador.
l Du får varken ta isär, reparera eller anpassa laddningsutrustningen.
Om laddningsutrustningen behöver repareras ska du kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning.
OM47C99SE.book Page 144 Tuesday, July 17, 2018 12:40 PM

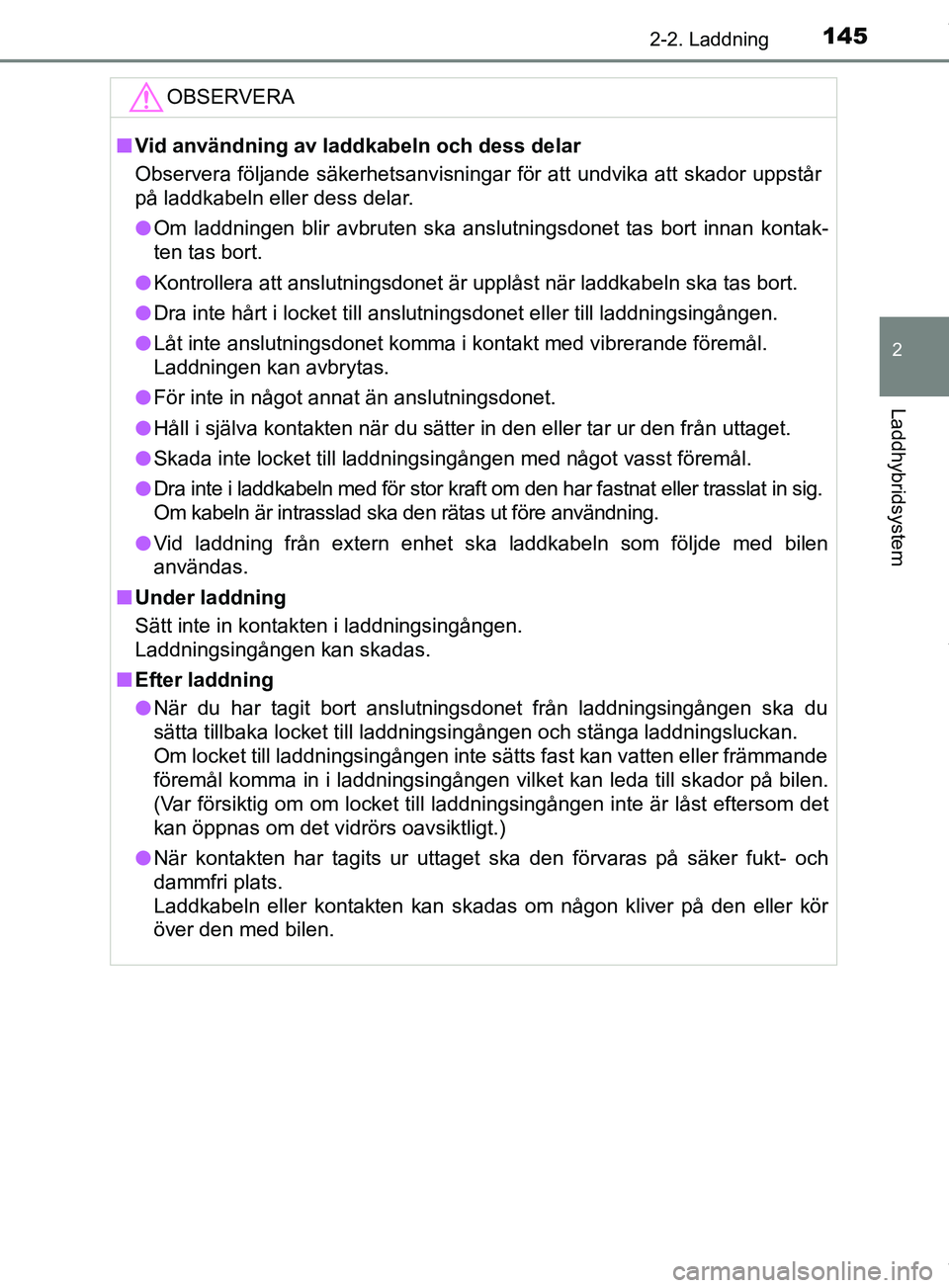

1452-2. Laddning
2
Laddhybridsystem
OM47C99SEOBSERVERA
n
Vid användning av laddkabeln och dess delar
Observera följande säkerhetsanvisningar för att undvika att skador uppstår
på laddkabeln eller dess delar.
l Om laddningen blir avbruten ska anslutningsdonet tas bort innan kontak-
ten tas bort.
l Kontrollera att anslutningsdonet är upplåst när laddkabeln ska tas bort.
l Dra inte hårt i locket till anslutningsdonet eller till laddningsingången.
l Låt inte anslutningsdonet komma i kontakt med vibrerande föremål.
Laddningen kan avbrytas.
l För inte in något annat än anslutningsdonet.
l Håll i själva kontakten när du sätter in den eller tar ur den från uttaget.
l Skada inte locket till laddningsingången med något vasst föremål.
l Dra inte i laddkabeln med för stor kraft om den har fastnat eller trasslat in sig.
Om kabeln är intrasslad ska den rätas ut före användning.
l Vid laddning från extern enhet ska laddkabeln som följde med bilen
användas.
n Under laddning
Sätt inte in kontakten i laddningsingången.
Laddningsingången kan skadas.
n Efter laddning
l När du har tagit bort anslutningsdonet från laddningsingången s\
ka du
sätta tillbaka locket till laddningsingången och stänga laddningsluckan.
Om locket till laddningsingången inte sätts fast kan vatten eller främmande
föremål komma in i laddningsingången vilket kan leda till skador på bilen.
(Var försiktig om om locket till laddningsingången inte är låst eftersom det
kan öppnas om det vidrörs oavsiktligt.)
l När kontakten har tagits ur uttaget ska den förvaras på säker fukt- och
dammfri plats.
Laddkabeln eller kontakten kan skadas om någon kliver på den eller kör
över den med bilen.
OM47C99SE.book Page 145 Tuesday, July 17, 2018 12:40 PM

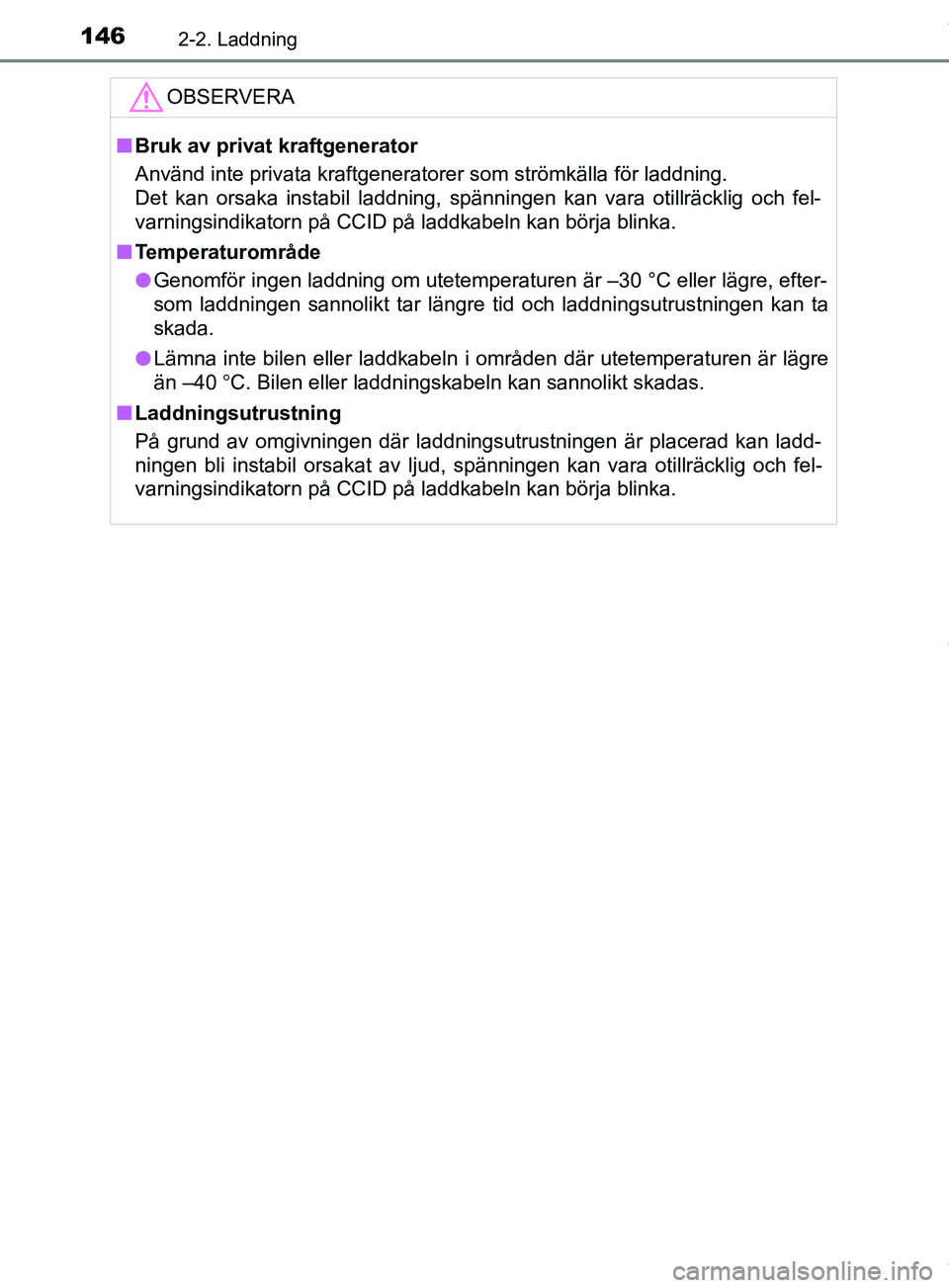

1462-2. Laddning
OM47C99SEOBSERVERA
n
Bruk av privat kraftgenerator
Använd inte privata kraftgeneratorer som strömkälla för laddning.
Det kan orsaka instabil laddning, spänningen kan vara otillräcklig och fel-
varningsindikatorn på CCID på laddkabeln kan börja blinka.
n Temperaturområde
l Genomför ingen laddning om utetemperaturen är –30 °C eller lägre, efter-
som laddningen sannolikt tar längre tid och laddningsutrustningen kan ta
skada.
l Lämna inte bilen eller laddkabeln i områden där utetemperaturen är lägre
än –40 C. Bilen eller laddningskabeln kan sannolikt skadas.
n Laddningsutrustning
På grund av omgivningen där laddningsutrustningen är placerad kan ladd-
ningen bli instabil orsakat av ljud, spänningen kan vara otillräcklig och fel-
varningsindikatorn på CCID på laddkabeln kan börja blinka.
OM47C99SE.book Page 146 Tuesday, July 17, 2018 12:40 PM

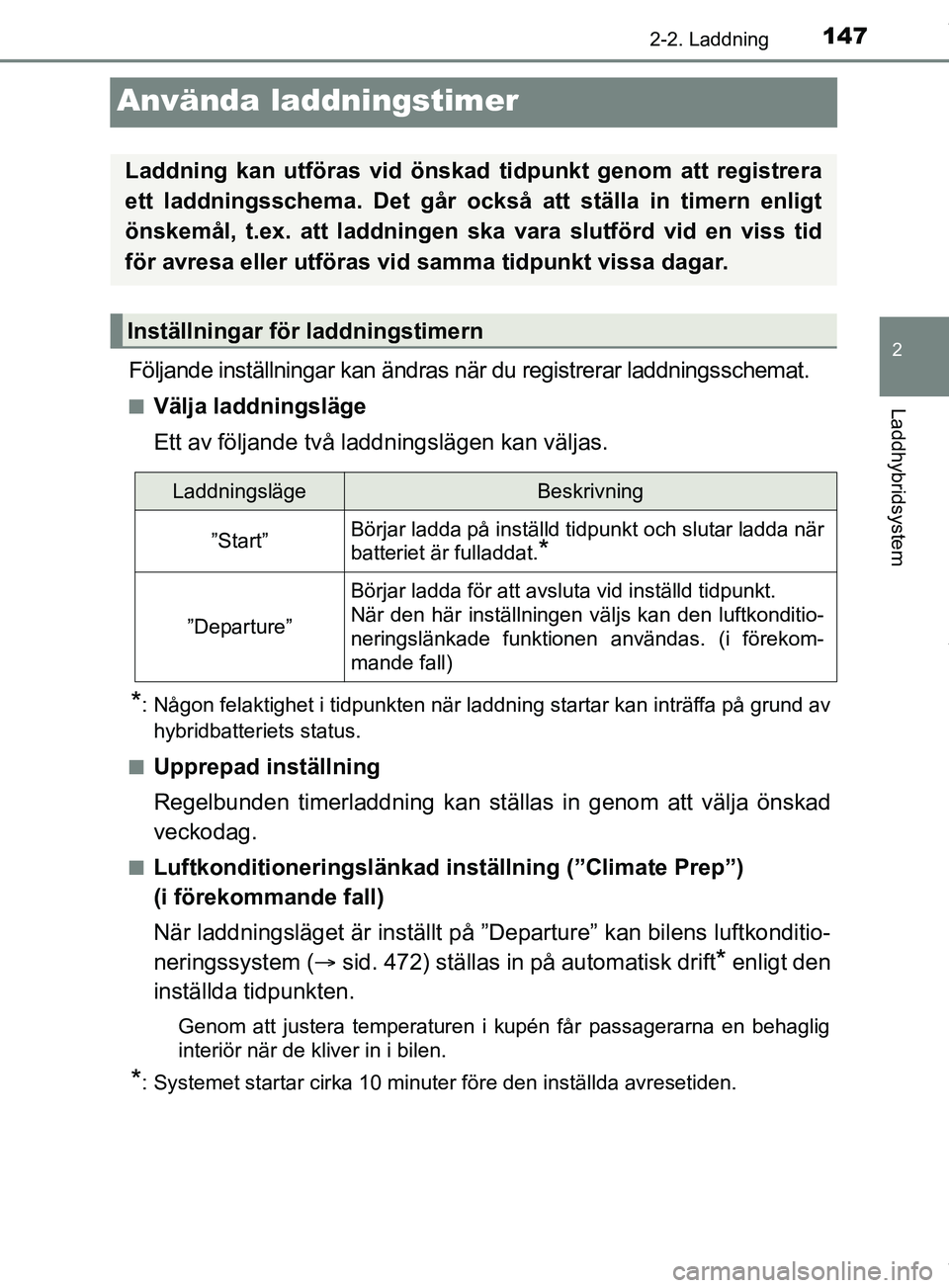

147
2
2-2. Laddning
Laddhybridsystem
OM47C99SE
Använda laddningstimer
Följande inställningar kan ändras när du registrerar laddningsschemat.
nVälja laddningsläge
Ett av följande två laddningslägen kan väljas.
*: Någon felaktighet i tidpunkten när laddning startar kan inträffa på grund av
hybridbatteriets status.
n
Upprepad inställning
Regelbunden timerladdning kan ställas in genom att välja önskad
veckodag.
nLuftkonditioneringslänkad inställning (”Climate Prep”)
(i förekommande fall)
När laddningsläget är inställt på ”Departure” kan bilens luftkonditio-
neringssystem ( sid. 472) ställas in på automatisk drift
* enligt den
inställda tidpunkten.
Genom att justera temperaturen i kupén får passagerarna en behaglig
interiör när de kliver in i bilen.
*: Systemet startar cirka 10 minuter före den inställda avresetiden.
Laddning kan utföras vid önskad tidpunkt genom att registrera
ett laddningsschema. Det går också att ställa in timern enligt
önskemål, t.ex. att laddningen ska vara slutförd vid en viss tid
för avresa eller utföras vi d samma tidpunkt vissa dagar.
Inställningar för laddningstimern
LaddningslägeBeskrivning
”Start”Börjar ladda på inställd tidpunkt och slutar ladda när
batteriet är fulladdat.
*
”Departure”
Börjar ladda för att avsluta vid inställd tidpunkt.
När den här inställningen väljs kan den luftkonditio-
neringslänkade funktionen användas. (i förekom-
mande fall)
OM47C99SE.book Page 147 Tuesday, July 17, 2018 12:40 PM

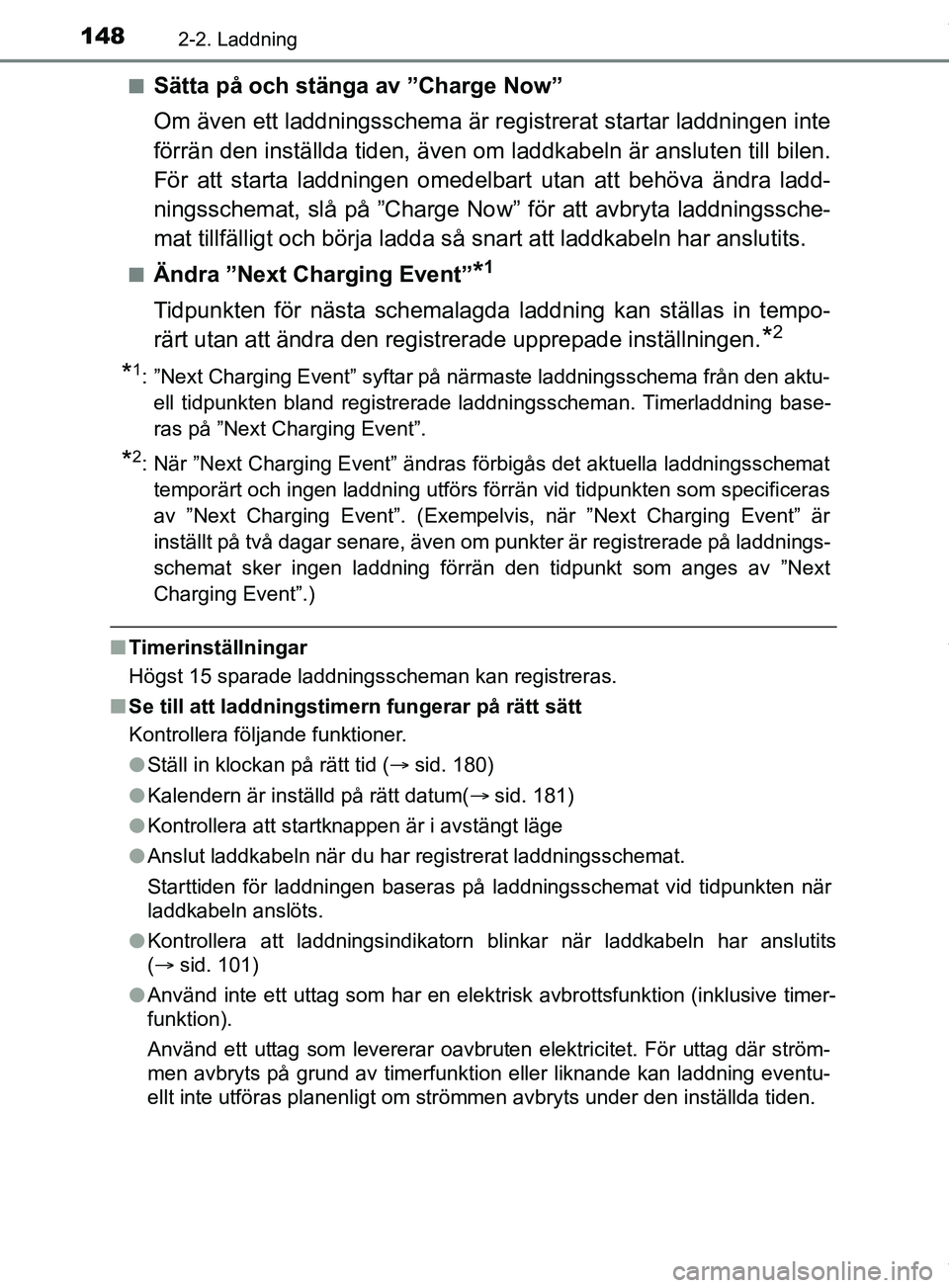

1482-2. Laddning
OM47C99SEn
Sätta på och stänga av ”Charge Now”
Om även ett laddningsschema är re
gistrerat startar laddningen inte
förrän den inställda tiden, även om laddkabeln är ansluten till bilen.
För att starta laddningen omedelbart utan att behöva ändra ladd-
ningsschemat, slå på ”Charge No w” för att avbryta laddningssche-
mat tillfälligt och börja ladda så s nart att laddkabeln har anslutits.
nÄndra ”Next Charging Event”*1
Tidpunkten för nästa schemalagda laddning kan ställas in tempo-
rärt utan att ändra den registrerade upprepade inställningen.
*2
*1: ”Next Charging Event” syftar på närmaste laddningsschema från den aktu- ell tidpunkten bland registrerade laddningsscheman. Timerladdning base-
ras på ”Next Charging Event”.
*2: När ”Next Charging Event” ändras förbigås det aktuella laddningsschemattemporärt och ingen laddning utförs förrän vid tidpunkten som specificeras
av ”Next Charging Event”. (Exempelvis, när ”Next Charging Event” är
inställt på två dagar senare, även om punkter är registrerade på laddnings-
schemat sker ingen laddning förrän den tidpunkt som anges av ”N\
ext
Charging Event”.)
n Timerinställningar
Högst 15 sparade laddningsscheman kan registreras.
n Se till att laddningstimern fungerar på rätt sätt
Kontrollera följande funktioner.
lStäll in klockan på rätt tid ( sid. 180)
l Kalendern är inställd på rätt datum( sid. 181)
l Kontrollera att startknappen är i avstängt läge
l Anslut laddkabeln när du har registrerat laddningsschemat.
Starttiden för laddningen baseras på laddningsschemat vid tidpunkten när
laddkabeln anslöts.
l Kontrollera att laddningsindikatorn blinkar när laddkabeln har anslutits
( sid. 101)
l Använd inte ett uttag som har en elektrisk avbrottsfunktion (inklusi\
ve timer-
funktion).
Använd ett uttag som levererar oavbruten elektricitet. För uttag där ström-
men avbryts på grund av timerfunktion eller liknande kan laddning eventu-
ellt inte utföras planenligt om strömmen avbryts under den inställda tiden.
OM47C99SE.book Page 148 Tuesday, July 17, 2018 12:40 PM

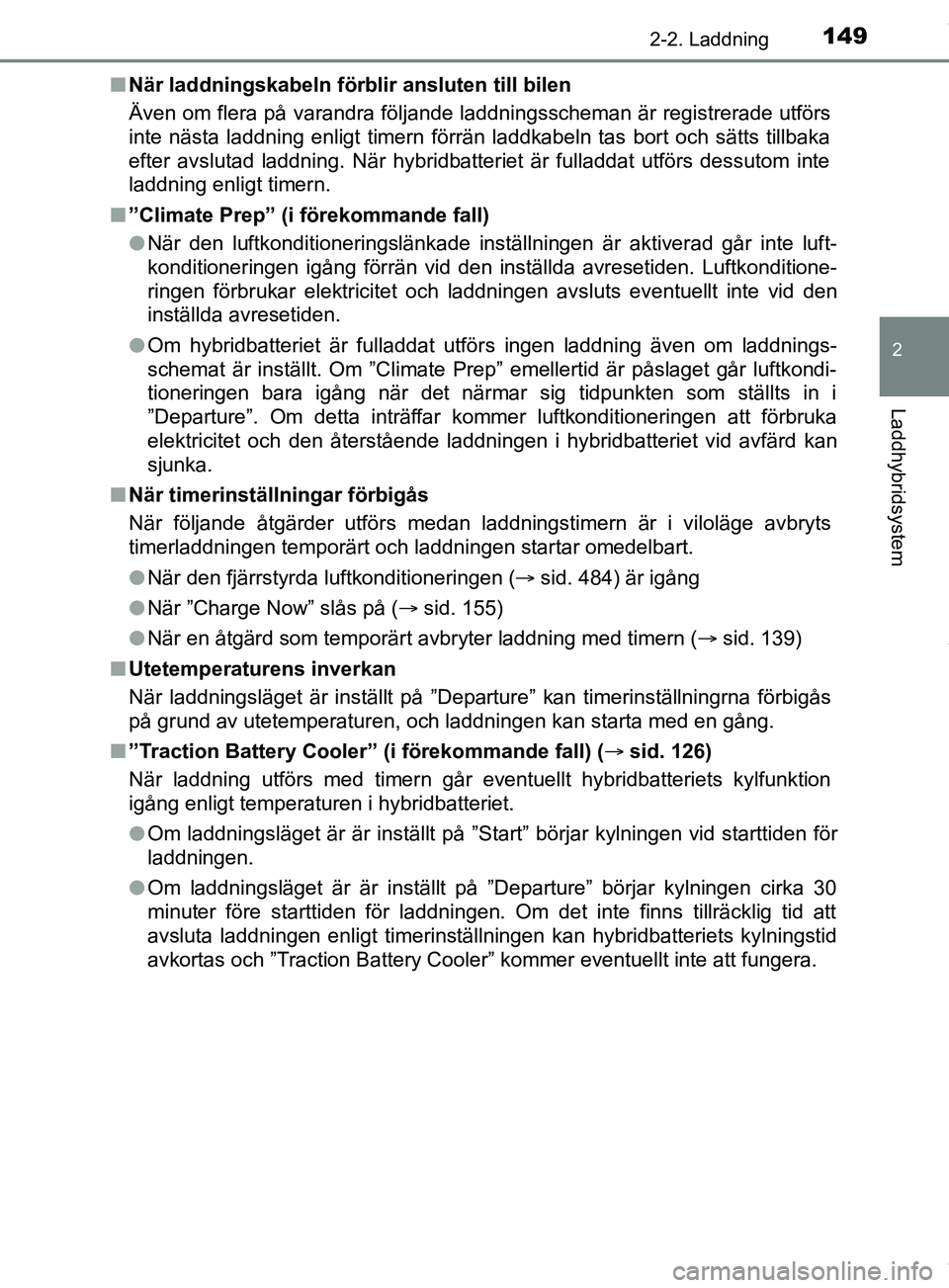

1492-2. Laddning
2
Laddhybridsystem
OM47C99SEn
När laddningskabeln förblir ansluten till bilen
Även om flera på varandra följande laddningsscheman är registrerade utförs
inte nästa laddning enligt timern förrän laddkabeln tas bort och sätts tillbaka
efter avslutad laddning. När hybridbatteriet är fulladdat utförs dessutom inte
laddning enligt timern.
n ”Climate Prep” (i förekommande fall)
lNär den luftkonditioneringslänkade inställningen är aktiverad går inte luft-
konditioneringen igång förrän vid den inställda avresetiden. Luftkonditione-
ringen förbrukar elektricitet och laddningen avsluts eventuellt inte vid den
inställda avresetiden.
l Om hybridbatteriet är fulladdat utförs ingen laddning även om laddnings-
schemat är inställt. Om ”Climate Prep” emellertid är påslaget går luftkondi-
tioneringen bara igång när det närmar sig tidpunkten som ställts in i
”Departure”. Om detta inträffar kommer luftkonditioneringen att förbruka
elektricitet och den återstående laddningen i hybridbatteriet vid avfärd kan
sjunka.
n När timerinställningar förbigås
När följande åtgärder utförs medan laddningstimern är i viloläge avbryts
timerladdningen temporärt och laddningen startar omedelbart.
lNär den fjärrstyrda luftkonditioneringen ( sid. 484) är igång
l När ”Charge Now” slås på ( sid. 155)
l När en åtgärd som temporärt avbryter laddning med timern ( sid. 139)
n Utetemperaturens inverkan
När laddningsläget är inställt på ”Departure” kan timerinställningrna förbigås
på grund av utetemperaturen, och laddningen kan starta med en gång.
n ”Traction Battery Cooler” (i förekommande fall) ( sid. 126)
När laddning utförs med timern går ev entuellt hybridbatteriets kylfunktion
igång enligt temperaturen i hybridbatteriet.
l Om laddningsläget är är inställt på ”Start” börjar kylningen vid starttiden för
laddningen.
l Om laddningsläget är är inställt på ”Departure” bö\
rjar kylningen cirka 30
minuter före starttiden för laddningen. Om det inte finns tillräcklig tid att
avsluta laddningen enligt timerinställ ningen kan hybridbatteriets kylningstid
avkortas och ”Traction Battery Cooler” kommer eventuellt inte att fungera.
OM47C99SE.book Page 149 Tuesday, July 17, 2018 12:40 PM

1502-2. Laddning
OM47C99SE
Använd reglaget till laddningstimern och kontrollerna på ratten för att
ställa in timern.Laddningstimer, reglage
Rattmonterade kontroller
( sid. 175)
Informationsdisplay
nRegistrera laddningsschemat Tryck på reglaget till laddningsti mern och håll det intryckt.
Skärmen ”Charge Schedule” visas på informationsdisplayen.
Tryck på eller på rat-
ten, välj ”Scheduled Events”
och tryck sedan på .
Skärmen ”Scheduled Events”
visas.
Tryck på eller på rat-
ten, välj ”+” och tryck sedan
på .
Skärmen ”Edit Charging Event”
visas.
Inställning
1
2
3
1
2
3
OM47C99SE.book Page 150 Tuesday, July 17, 2018 12:40 PM
