5317-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

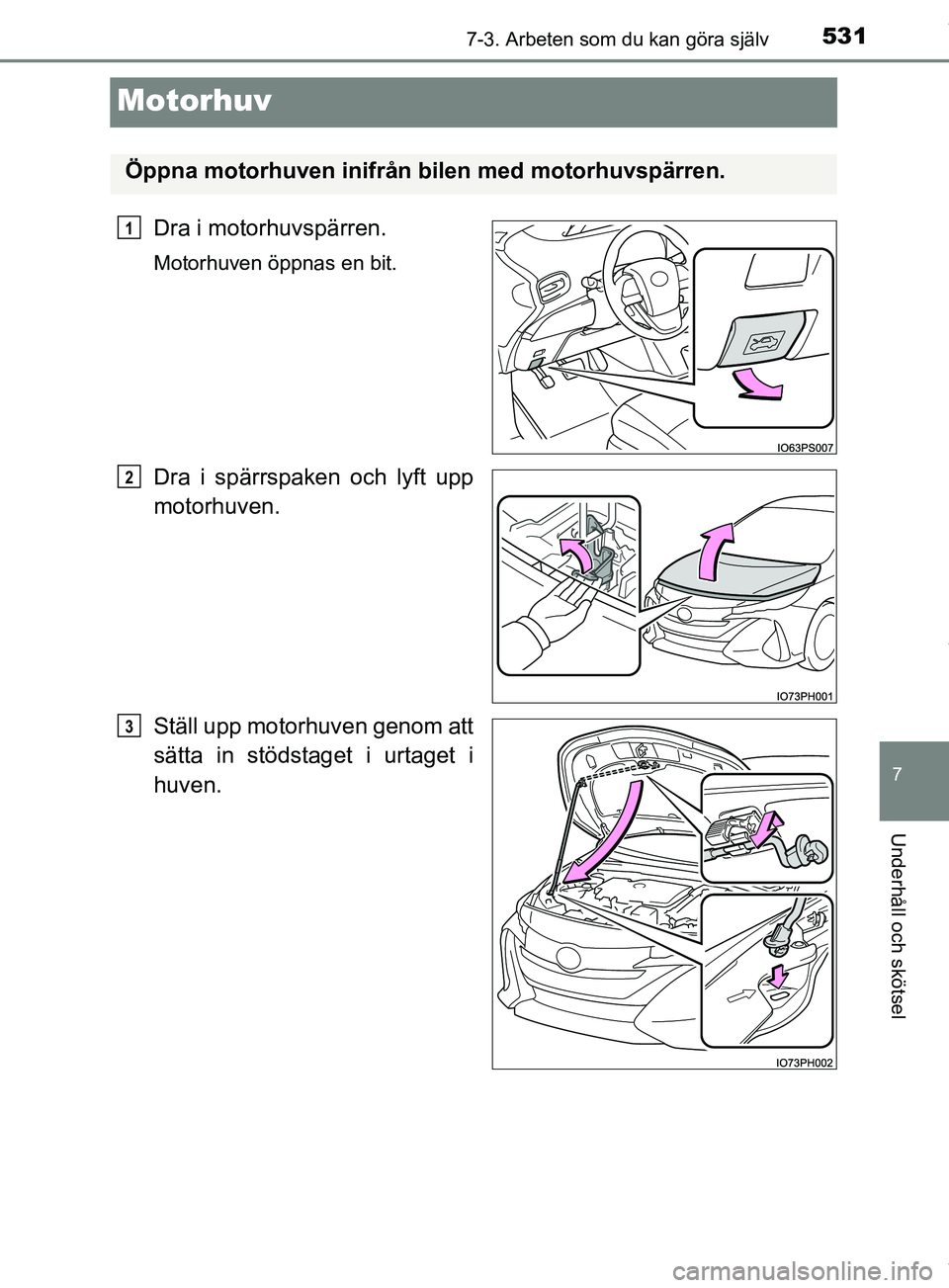

Motorhuv
Dra i motorhuvspärren.
Motorhuven öppnas en bit.
Dra i spärrspaken och lyft upp
motorhuven.
Ställ upp motorhuven genom att
sätta in stödstaget i urtaget i
huven.
Öppna motorhuven inifrån bilen med motorhuvspärren.
1
2
3
OM47C99SE.book Page 531 Tuesday, July 17, 2018 12:40 PM

5327-3. Arbeten som du kan göra själv
OM47C99SE

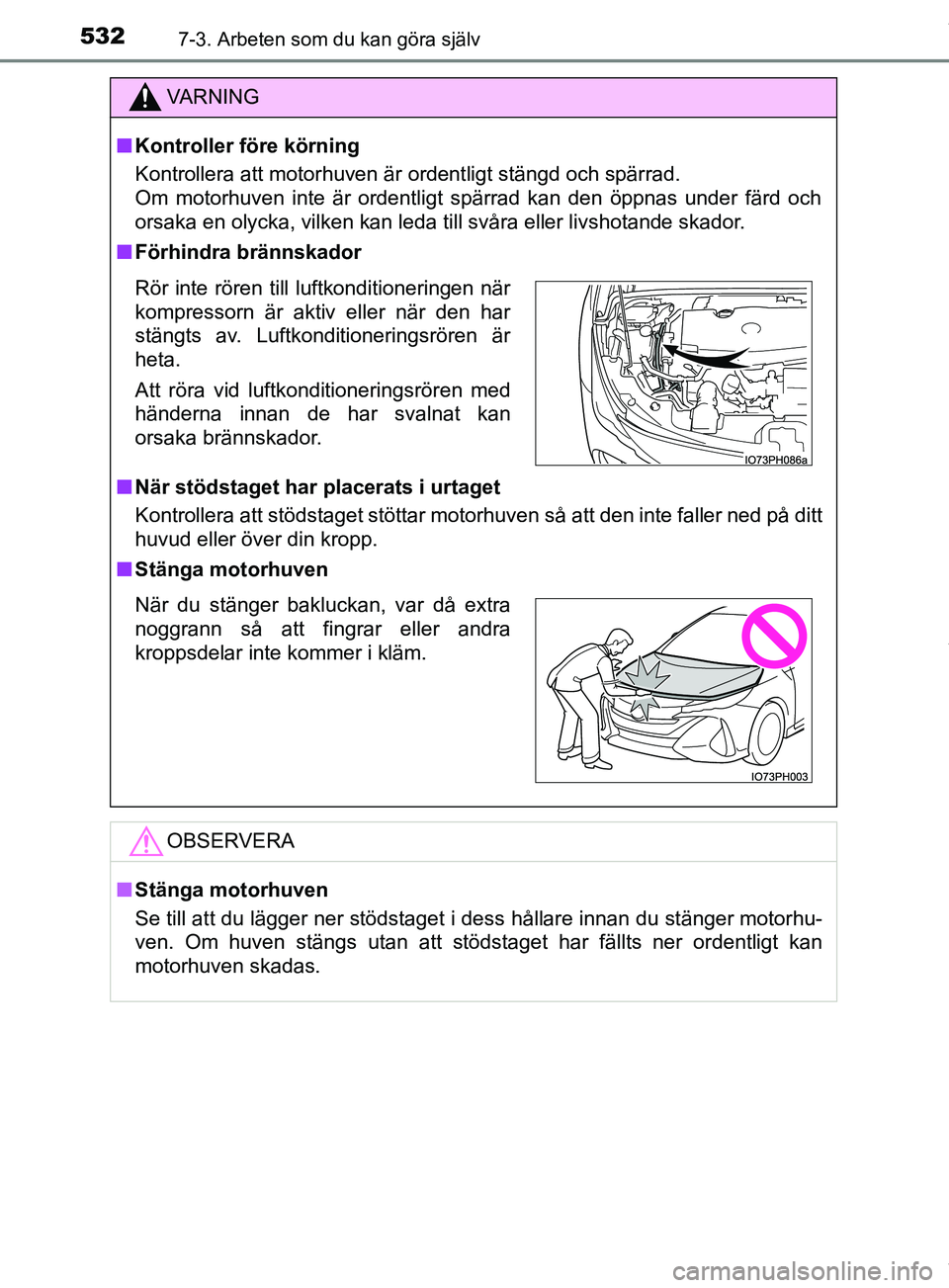

VARNING
n Kontroller före körning
Kontrollera att motorhuven är ordentligt stängd och spärrad.
Om motorhuven inte är ordentligt spärrad kan den öppnas under färd och
orsaka en olycka, vilken kan leda till svåra eller livshotande skador.
n Förhindra brännskador
n När stödstaget har placerats i urtaget
Kontrollera att stödstaget stöttar motorhuven så att den inte faller ned på ditt
huvud eller över din kropp.
n Stänga motorhuven
OBSERVERA
nStänga motorhuven
Se till att du lägger ner stödstaget i dess hållare innan du stänger motorhu-
ven. Om huven stängs utan att stödstaget har fällts ner ordentligt kan
motorhuven skadas.
Rör inte rören till luftkonditioneringen när
kompressorn är aktiv eller när den har
stängts av. Luftkonditioneringsrören är
heta.
Att röra vid luftkonditioneringsrören med
händerna innan de har svalnat kan
orsaka brännskador.
När du stänger bakluckan, var då extra
noggrann så att fingrar eller andra
kroppsdelar inte kommer i kläm.
OM47C99SE.book Page 532 Tuesday, July 17, 2018 12:40 PM

5337-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

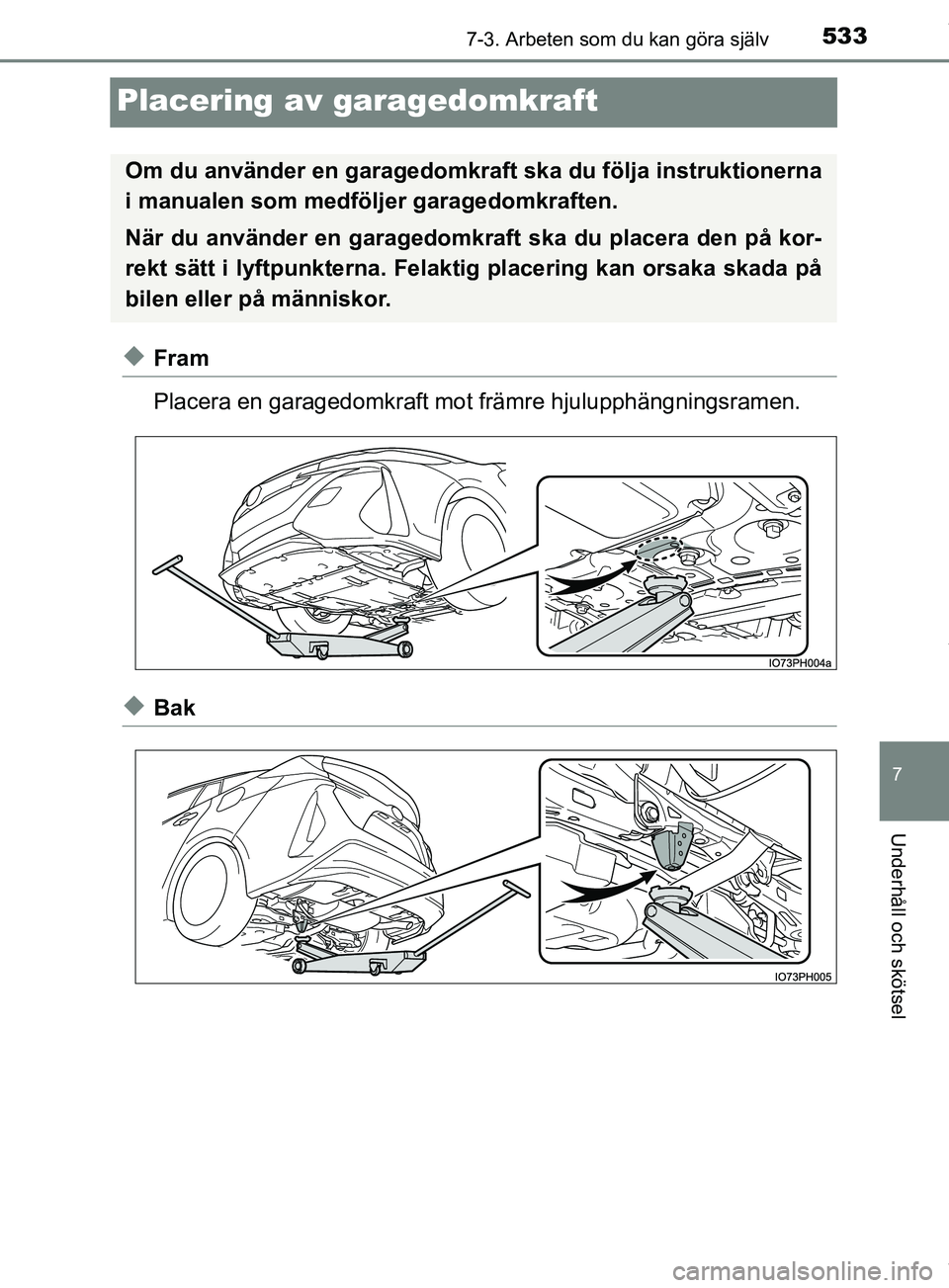

Placering av garagedomkraft
uFram
Placera en garagedomkraft mot främre hjulupphängningsramen.
uBak
Om du använder en garagedomkraft ska du följa instruktionerna
i manualen som medföljer garagedomkraften.
När du använder en garagedomkraft ska du placera den på kor-
rekt sätt i lyftpunkterna. Felaktig placering kan orsaka skada på
bilen eller på människor.
OM47C99SE.book Page 533 Tuesday, July 17, 2018 12:40 PM

5347-3. Arbeten som du kan göra själv
OM47C99SE

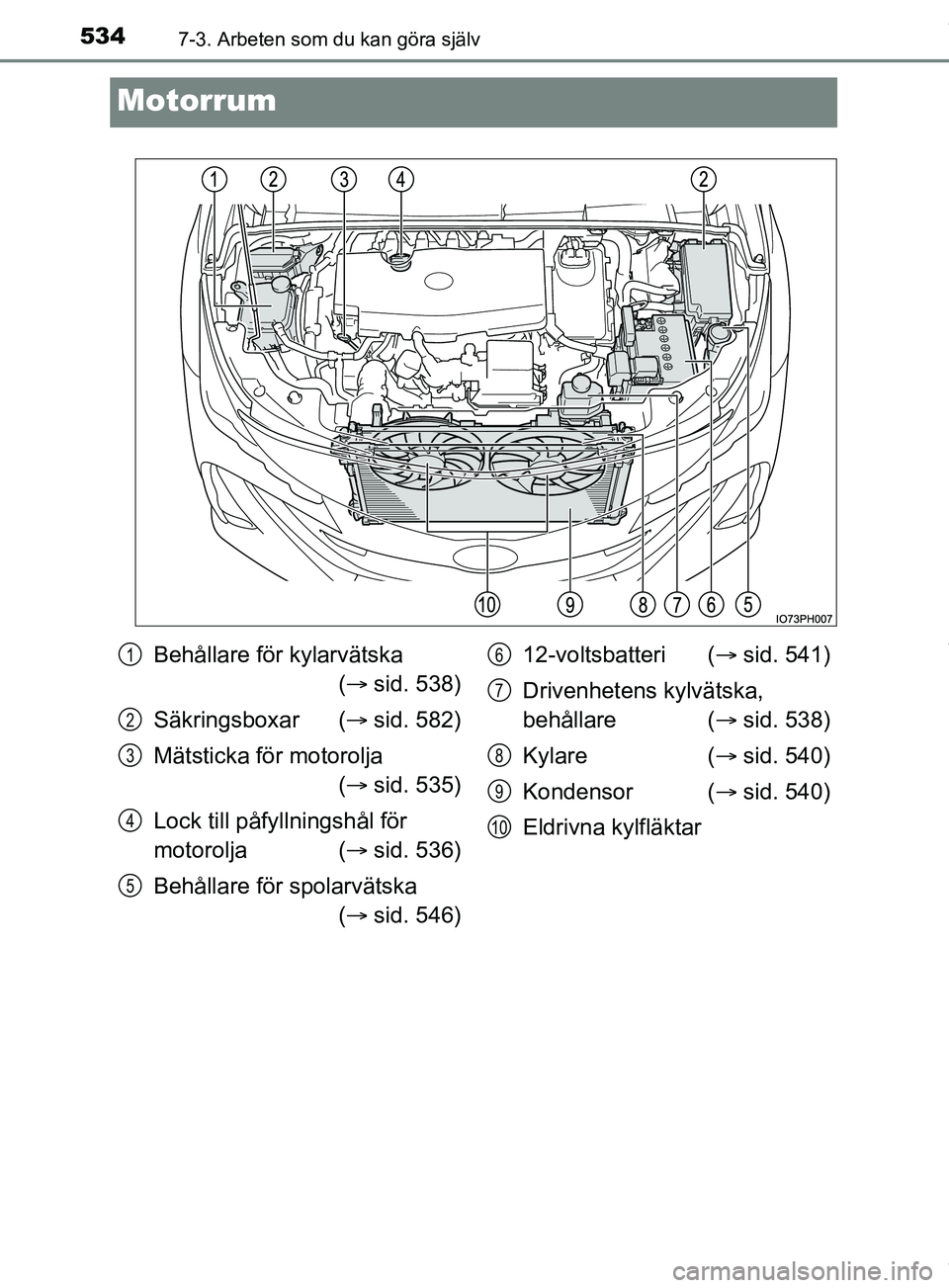

Motorrum
Behållare för kylarvätska ( sid. 538)
Säkringsboxar ( sid. 582)
Mätsticka för motorolja ( sid. 535)
Lock till påfy llningshål för
motorolja ( sid. 536)
Behållare för spolarvätska ( sid. 546) 12-voltsbatteri (
sid. 541)
Drivenhetens kylvätska,
behållare ( sid. 538)
Kylare ( sid. 540)
Kondensor ( sid. 540)
Eldrivna kylfläktar1
2
3
4
5
6
7
8
9
10
OM47C99SE.book Page 534 Tuesday, July 17, 2018 12:40 PM

5357-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

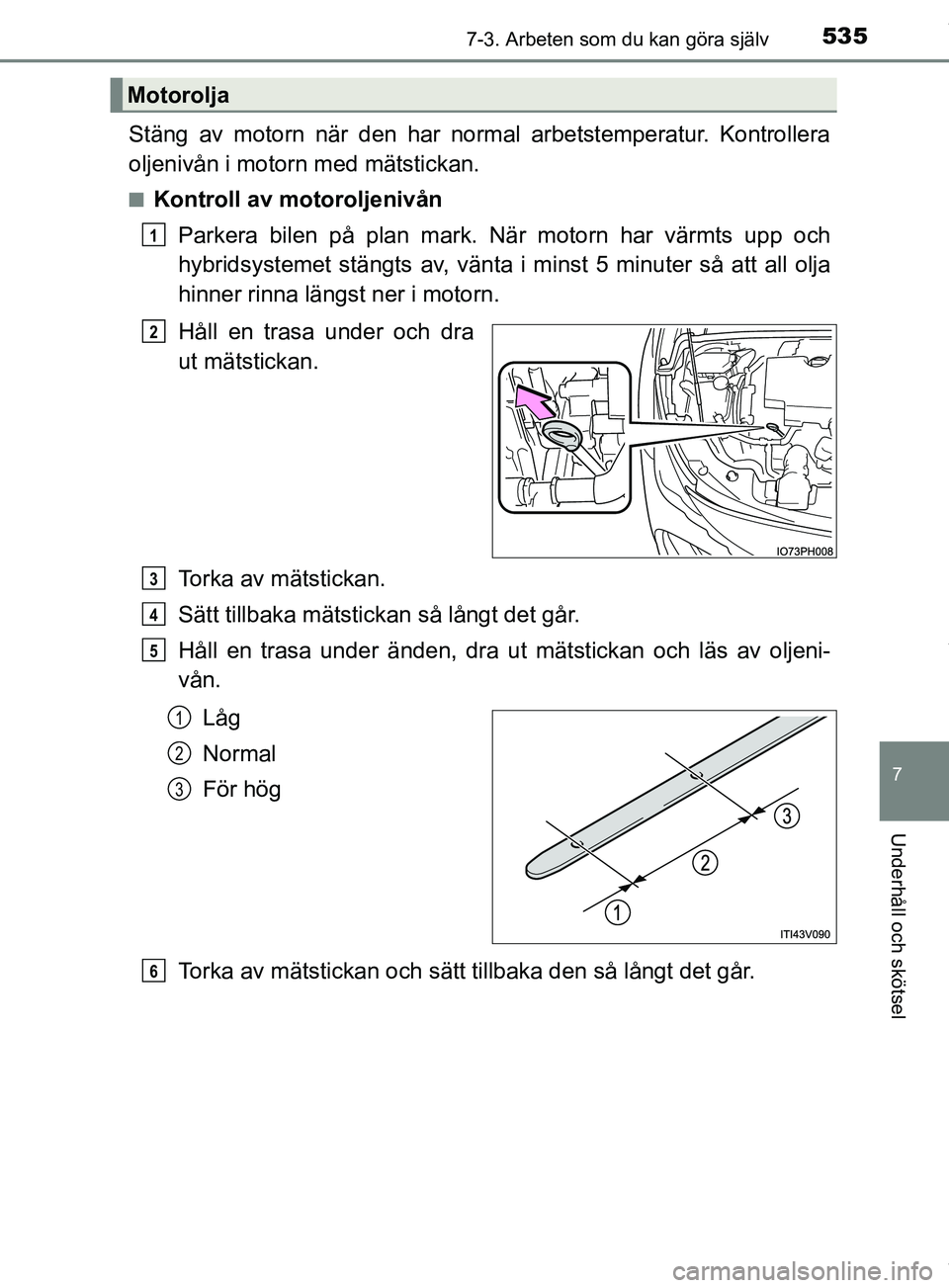

Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
nKontroll av motoroljenivånParkera bilen på plan mark. När motorn har värmts upp och
hybridsystemet stängts av, vänta i minst 5 minuter så att all olja
hinner rinna längst ner i motorn.
Håll en trasa under och dra
ut mätstickan.
Torka av mätstickan.
Sätt tillbaka mätstickan så långt det går.
Håll en trasa under änden, dra ut mätstickan och läs av oljeni-
vån.
Låg
Normal
För hög
Torka av mätstickan och sätt tillbaka den så långt det går.
Motorolja
1
2
3
4
5
1
2
3
6
OM47C99SE.book Page 535 Tuesday, July 17, 2018 12:40 PM

5367-3. Arbeten som du kan göra själv
OM47C99SEn

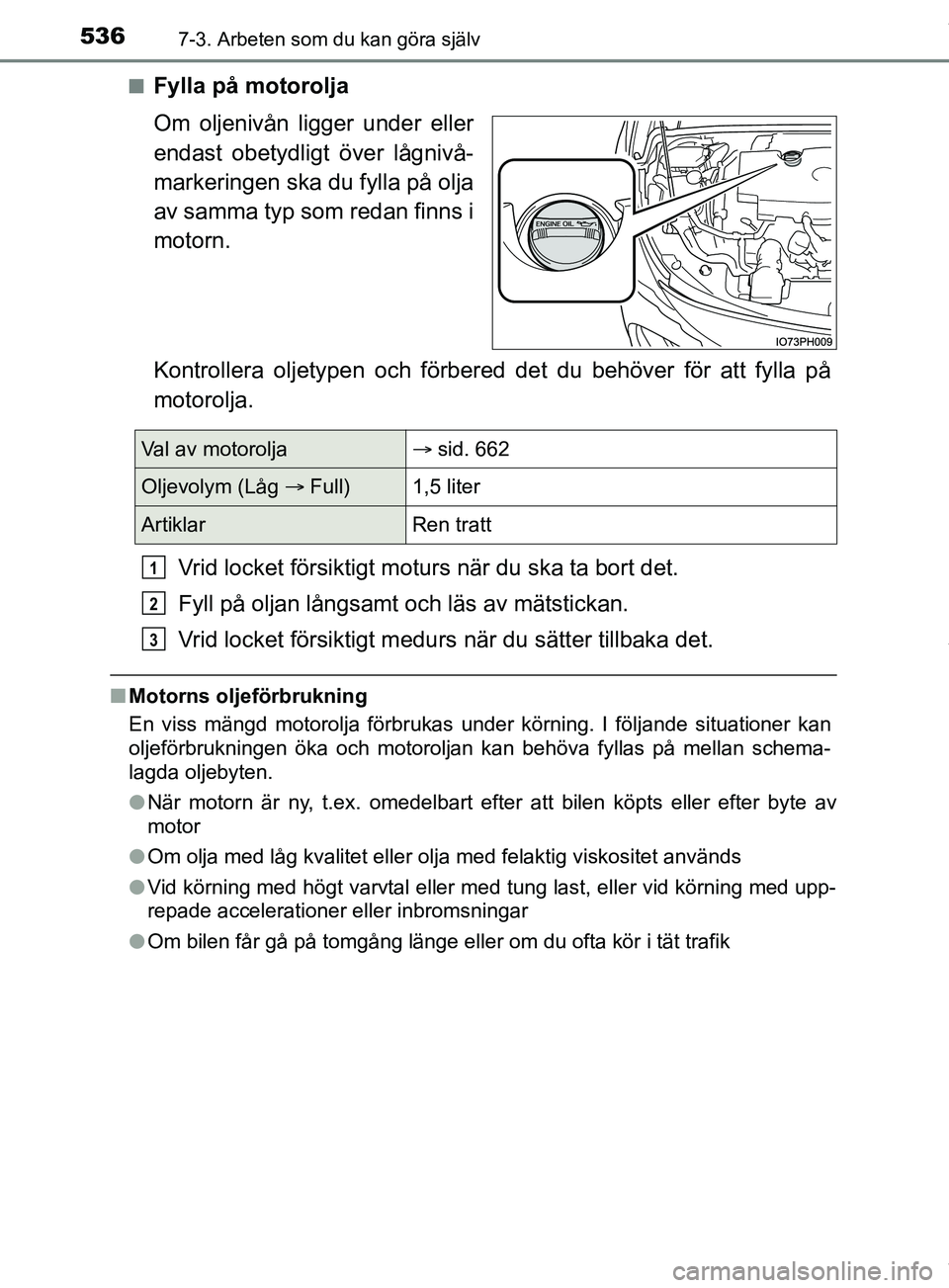

Fylla på motorolja
Om oljenivån ligger under eller
endast obetydligt över lågnivå-
markeringen ska du fylla på olja
av samma typ som redan finns i
motorn.
Kontrollera oljetypen och förbered det du behöver för att fylla på
motorolja.
Vrid locket försiktigt moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket försiktigt medurs när du sätter tillbaka det.
nMotorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan schema-
lagda oljebyten.
lNär motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter byte av
motor
l Om olja med låg kvalitet eller olja med felaktig viskositet används
l Vid körning med högt varvtal eller med tung last, eller vid körning med upp-
repade accelerationer eller inbromsningar
l Om bilen får gå på tomgång länge eller om du ofta kör i tät trafik
Val av motorolja sid. 662
Oljevolym (Låg Full)1,5 liter
ArtiklarRen tratt
1
2
3
OM47C99SE.book Page 536 Tuesday, July 17, 2018 12:40 PM

5377-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

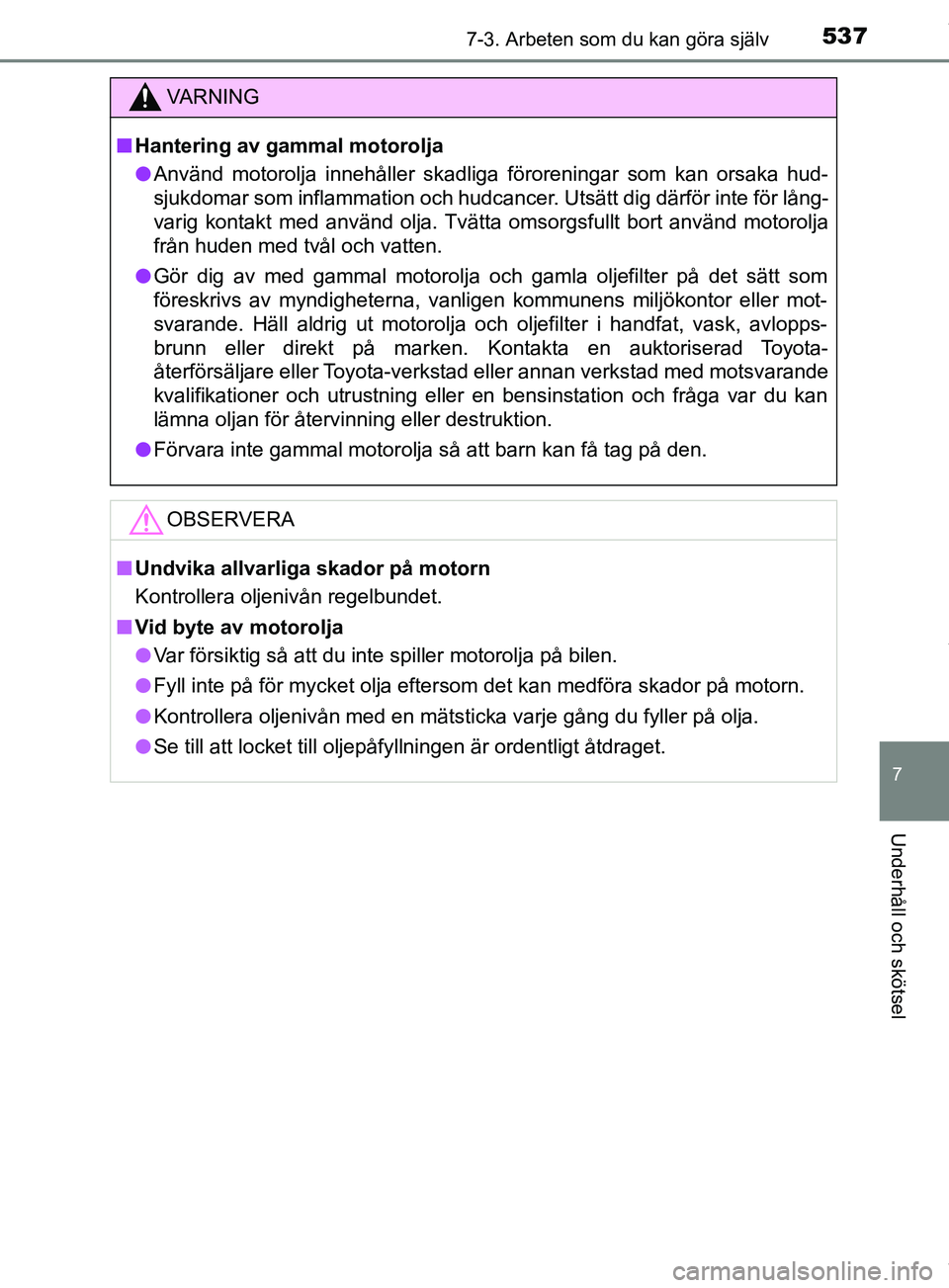

VARNING
n Hantering av gammal motorolja
l Använd motorolja innehåller skadliga föroreningar som kan orsaka hud-
sjukdomar som inflammation och hudcancer. Utsätt dig därför inte för lång-
varig kontakt med använd olja. Tvätta omsorgsfullt bort använd motorolja
från huden med tvål och vatten.
l Gör dig av med gammal motorolja och gamla oljefilter på det sätt som
föreskrivs av myndigheterna, vanligen kommunens miljökontor eller \
mot-
svarande. Häll aldrig ut motorolja och oljefilter i handfat, vask, avlopps-
brunn eller direkt på marken. Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning eller en bensinstation och fråga var du kan
lämna oljan för återvinning eller destruktion.
l Förvara inte gammal motorolja så att barn kan få tag på den.
OBSERVERA
n Undvika allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
n Vid byte av motorolja
l Var försiktig så att du inte spiller motorolja på bilen.
l Fyll inte på för mycket olja eftersom det kan medföra skador på motorn.
l Kontrollera oljenivån med en mätsticka varje gång du fyller på olja.
l Se till att locket till oljepåfyllningen är ordentligt åtdraget.
OM47C99SE.book Page 537 Tuesday, July 17, 2018 12:40 PM

5387-3. Arbeten som du kan göra själv
OM47C99SE
Rätt vätskenivå ska ligga mellan linjerna ”FULL” och ”LOW” när
hybridsystemet är kallt.
nExpansionstank för kylarvätska
Behållarens lock
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
( sid. 650)
n
Behållare för kylarvätska till drivenhet Behållarens lock
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
( sid. 650)
Kylarvätska
1
2
3
1
2
3
OM47C99SE.book Page 538 Tuesday, July 17, 2018 12:40 PM

5397-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

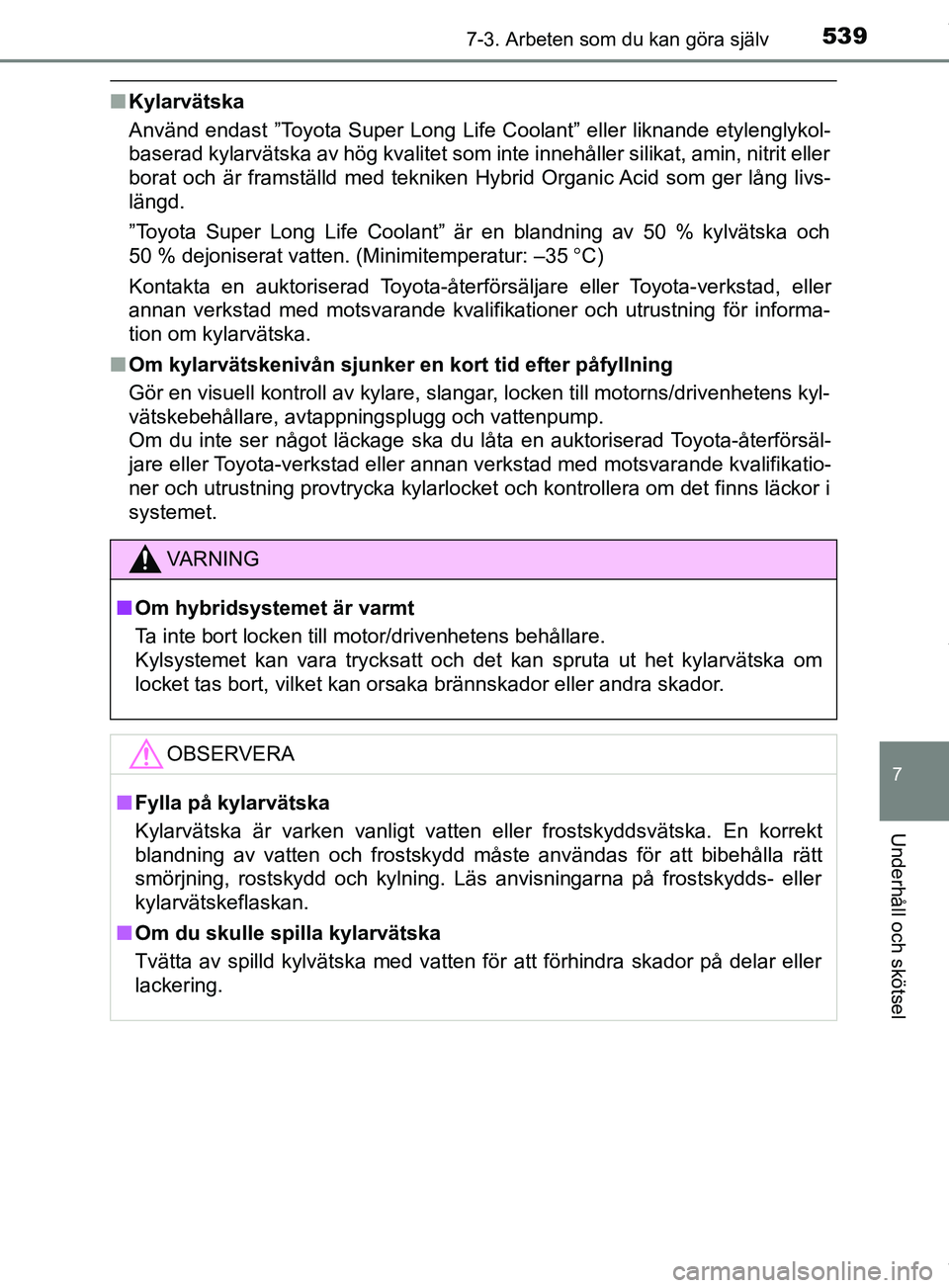

nKylarvätska
Använd endast ”Toyota Super Long Life Coolant” eller liknande etylenglykol-
baserad kylarvätska av hög kvalitet som inte innehåller silikat, amin, nitrit eller
borat och är framställd med tekniken Hybrid Organic Acid som ger lång livs-
längd.
”Toyota Super Long Life Coolant” är en blandning av 50 % kylvätska och
50 % dejoniserat vatten. (Minimitemperatur: –35 C)
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning för informa-
tion om kylarvätska.
n Om kylarvätskenivån sjunker en kort tid efter påfyllning
Gör en visuell kontroll av kylare, slangar, locken till motorns/drivenhetens kyl-
vätskebehållare, avtappningsplugg och vattenpump.
Om du inte ser något läckage ska du låta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning provtrycka kylarlocket och kontrollera om det finns läckor i
systemet.
VARNING
n Om hybridsystemet är varmt
Ta inte bort locken till motor/drivenhetens behållare.
Kylsystemet kan vara trycksatt och det kan spruta ut het kylarvätska om
locket tas bort, vilket kan orsaka brännskador eller andra skador.
OBSERVERA
nFylla på kylarvätska
Kylarvätska är varken vanligt vatten eller frostskyddsvätska. En korrekt
blandning av vatten och frostskydd måste användas för att bibehålla rätt
smörjning, rostskydd och kylning. Läs anvisningarna på frostskydds- eller
kylarvätskeflaskan.
n Om du skulle spilla kylarvätska
Tvätta av spilld kylvätska med vatten för att förhindra skador på delar eller
lackering.
OM47C99SE.book Page 539 Tuesday, July 17, 2018 12:40 PM

5407-3. Arbeten som du kan göra själv
OM47C99SE

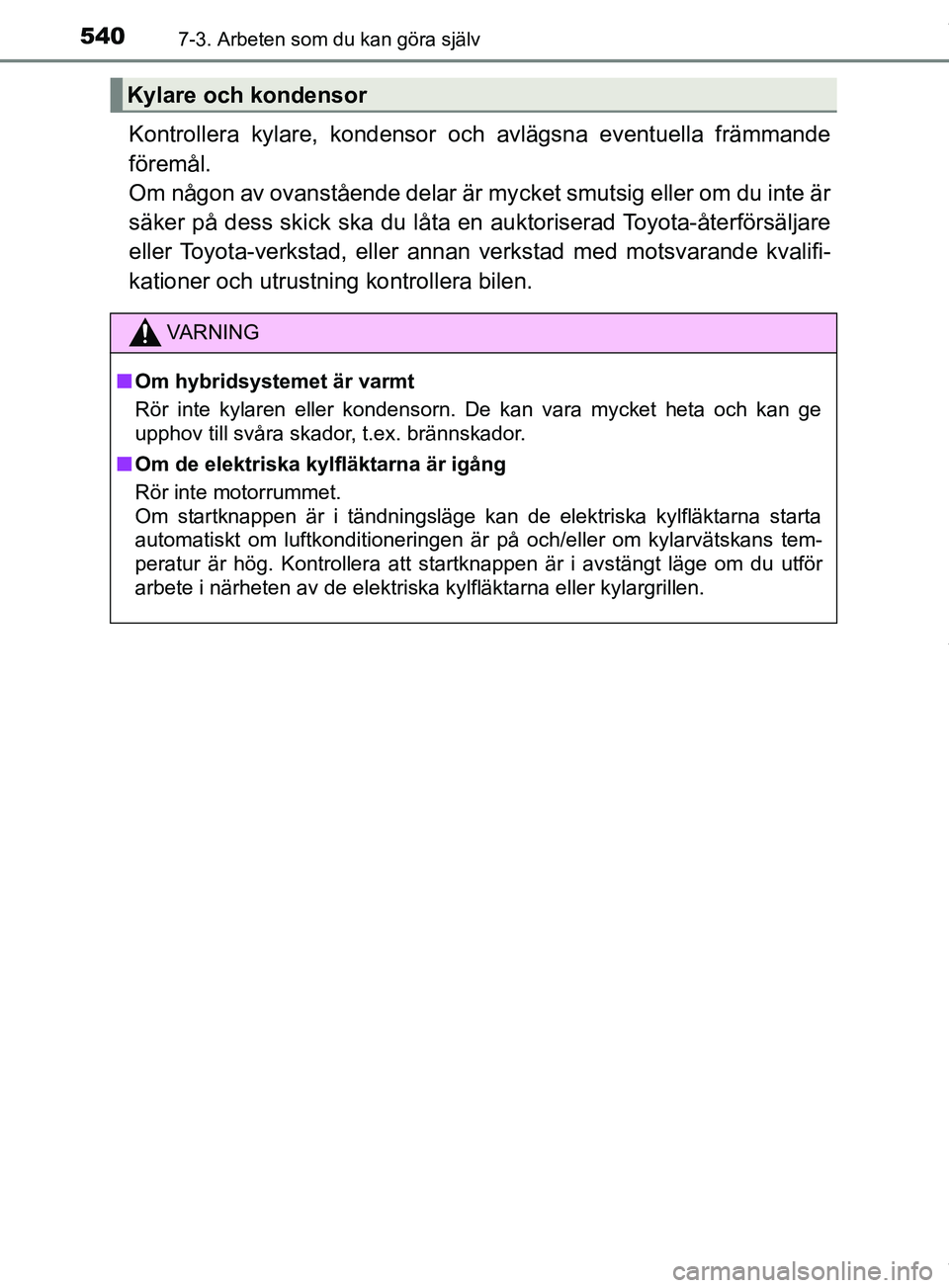

Kontrollera kylare, kondensor och avlägsna eventuella främmande
föremål.
Om någon av ovanstående delar är mycket smutsig eller om du inte är
säker på dess skick ska du låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning kontrollera bilen.
Kylare och kondensor
VARNING
n Om hybridsystemet är varmt
Rör inte kylaren eller kondensorn. De kan vara mycket heta och kan ge
upphov till svåra skador, t.ex. brännskador.
n Om de elektriska kylfläktarna är igång
Rör inte motorrummet.
Om startknappen är i tändningsläge kan de elektriska kylfläk\
tarna starta
automatiskt om luftkonditioneringen är på och/eller om kylarvätskans tem-
peratur är hög. Kontrollera att startknappen är i avstängt läge om du utför
arbete i närheten av de elektriska kylfläktarna eller kylargrillen.
