5717-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

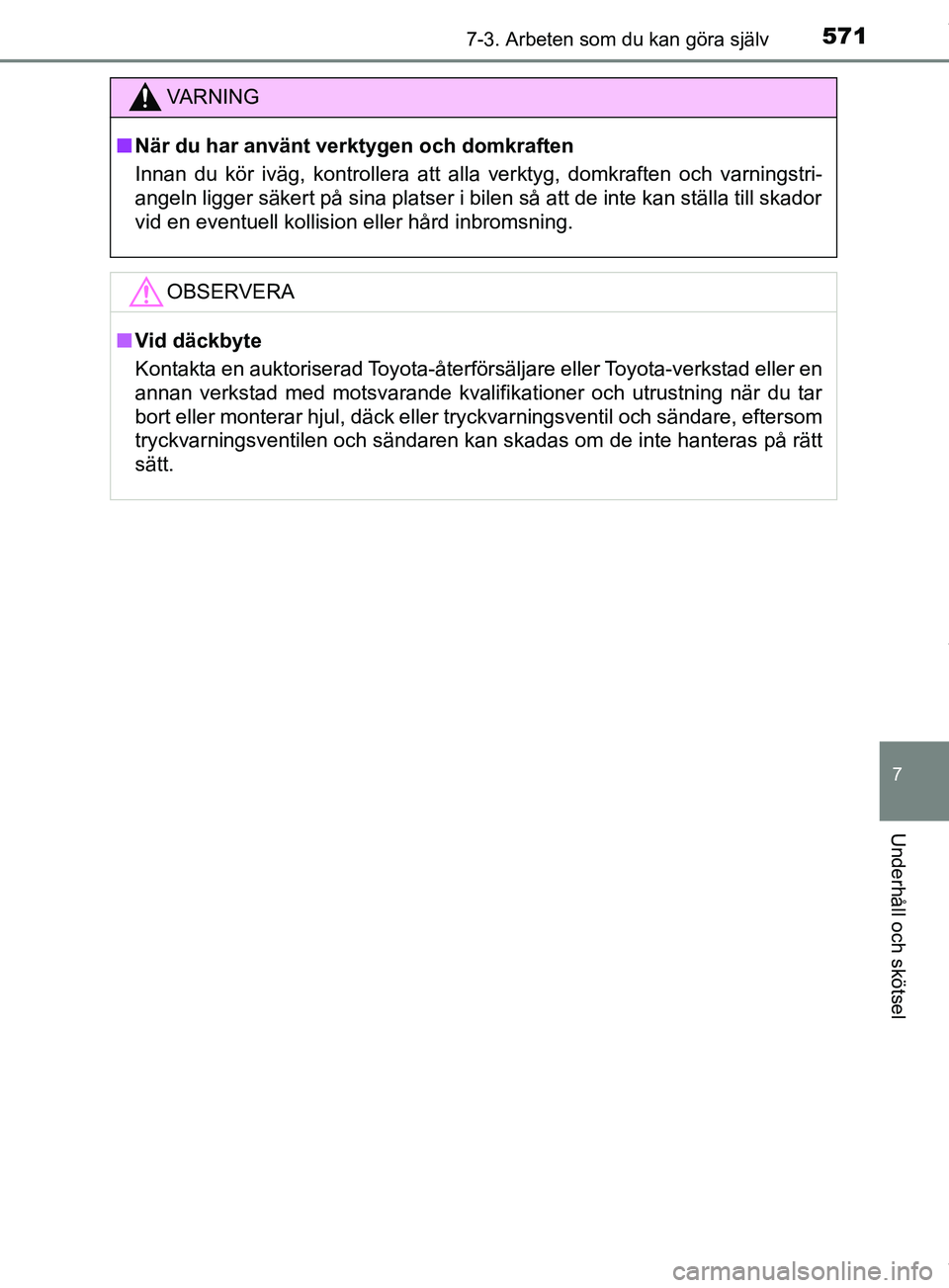

VARNING
n När du har använt verktygen och domkraften
Innan du kör iväg, kontrollera att alla verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser i bilen så att de inte kan ställa till skador
vid en eventuell kollision eller hård inbromsning.
OBSERVERA
nVid däckbyte
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller en
annan verkstad med motsvarande kvalifika tioner och utrustning när du tar
bort eller monterar hjul, däck eller tryckvarningsventil och sändare, eftersom
tryckvarningsventilen och sändaren kan skadas om de inte hanteras på rätt
sätt.
OM47C99SE.book Page 571 Tuesday, July 17, 2018 12:40 PM

5727-3. Arbeten som du kan göra själv
OM47C99SE

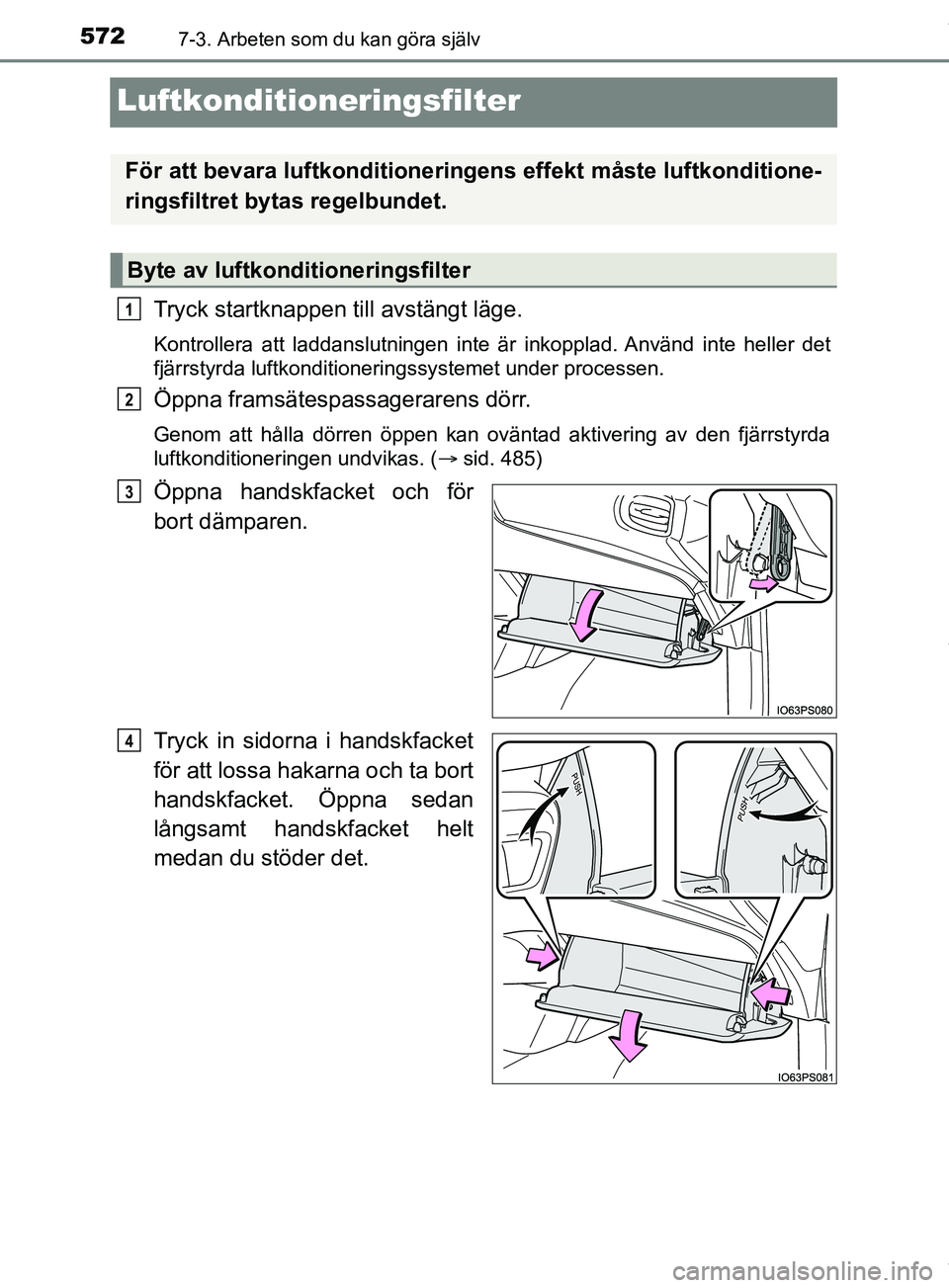

Luftkonditioneringsfilter
Tryck startknappen till avstängt läge.
Kontrollera att laddanslutningen inte är inkopplad. Använd inte heller det
fjärrstyrda luftkonditioneringssystemet under processen.
Öppna framsätespassagerarens dörr.
Genom att hålla dörren öppen kan oväntad aktivering av den fjärrstyrda
luftkonditioneringen undvikas. (sid. 485)
Öppna handskfacket och för
bort dämparen.
Tryck in sidorna i handskfacket
för att lossa hakarna och ta bort
handskfacket. Öppna sedan
långsamt handskfacket helt
medan du stöder det.
För att bevara luftkonditioneringens effekt måste luftkonditione-
ringsfiltret bytas regelbundet.
Byte av luftkon ditioneringsfilter
1
2
3
4
OM47C99SE.book Page 572 Tuesday, July 17, 2018 12:40 PM

5737-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel
När handskfacket är helt öppet,
lyft upp det och dra det mot
sätet för att lossa handskfack-
ets botten.
Använd inte alltför mycket kraft om
handskfacket inte lossnar när du
drar lätt i det. Dra det istället mot
sätet medan du justerar höjden på
handskfacket något.
Ta bort locket till filtret.
Lås upp locket till filtret.
För filterlocket i pilens riktning
och dra därefter ur det från
hakarna.
Ta bort filterhållaren.
5
6
1
2
7
OM47C99SE.book Page 573 Tuesday, July 17, 2018 12:40 PM

5747-3. Arbeten som du kan göra själv
OM47C99SE

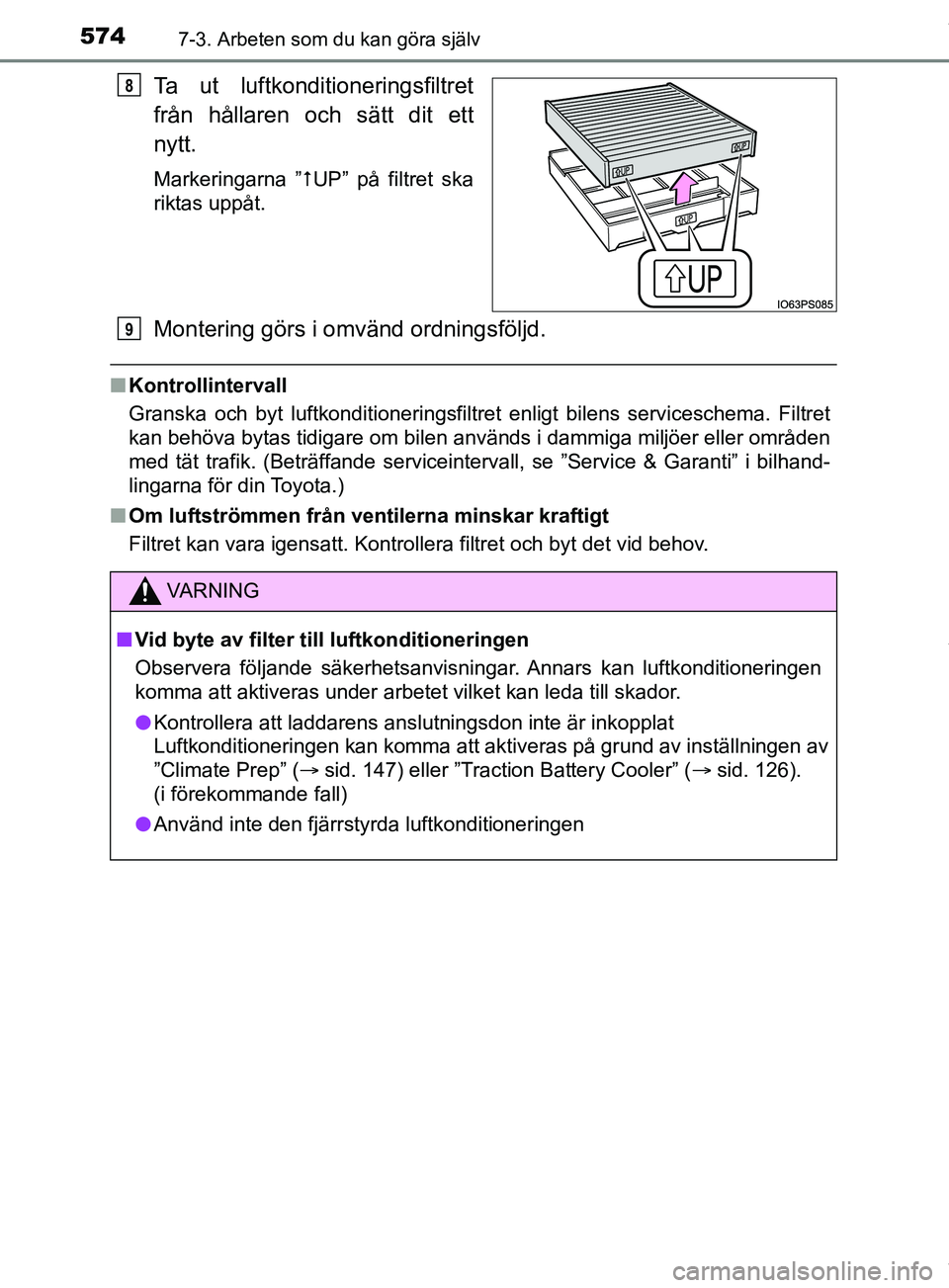

Ta ut luftkonditioneringsfiltret
från hållaren och sätt dit ett
nytt.
Markeringarna ”UP” på filtret ska
riktas uppåt.
Montering görs i omvänd ordningsföljd.
n Kontrollintervall
Granska och byt luftkonditioneringsfiltret enligt bilens serviceschema. \
Filtret
kan behöva bytas tidigare om bilen används i dammiga miljöer eller områden
med tät trafik. (Beträffande serviceintervall, se ”Service & Garanti” i bilhand-
lingarna för din Toyota.)
n Om luftströmmen från ventilerna minskar kraftigt
Filtret kan vara igensatt. Kontrollera filtret och byt det vid behov.
8
VARNING
n Vid byte av filter till luftkonditioneringen
Observera följande säkerhetsanvisningar. Annars kan luftkonditioneringen
komma att aktiveras under arbetet vilket kan leda till skador.
l Kontrollera att laddarens anslutningsdon inte är inkopplat
Luftkonditioneringen kan komma att aktiveras på grund av inställningen av
”Climate Prep” ( sid. 147) eller ”Traction Battery Cooler” ( sid. 126).
(i förekommande fall)
l Använd inte den fjärrstyrda luftkonditioneringen
9
OM47C99SE.book Page 574 Tuesday, July 17, 2018 12:40 PM

5757-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

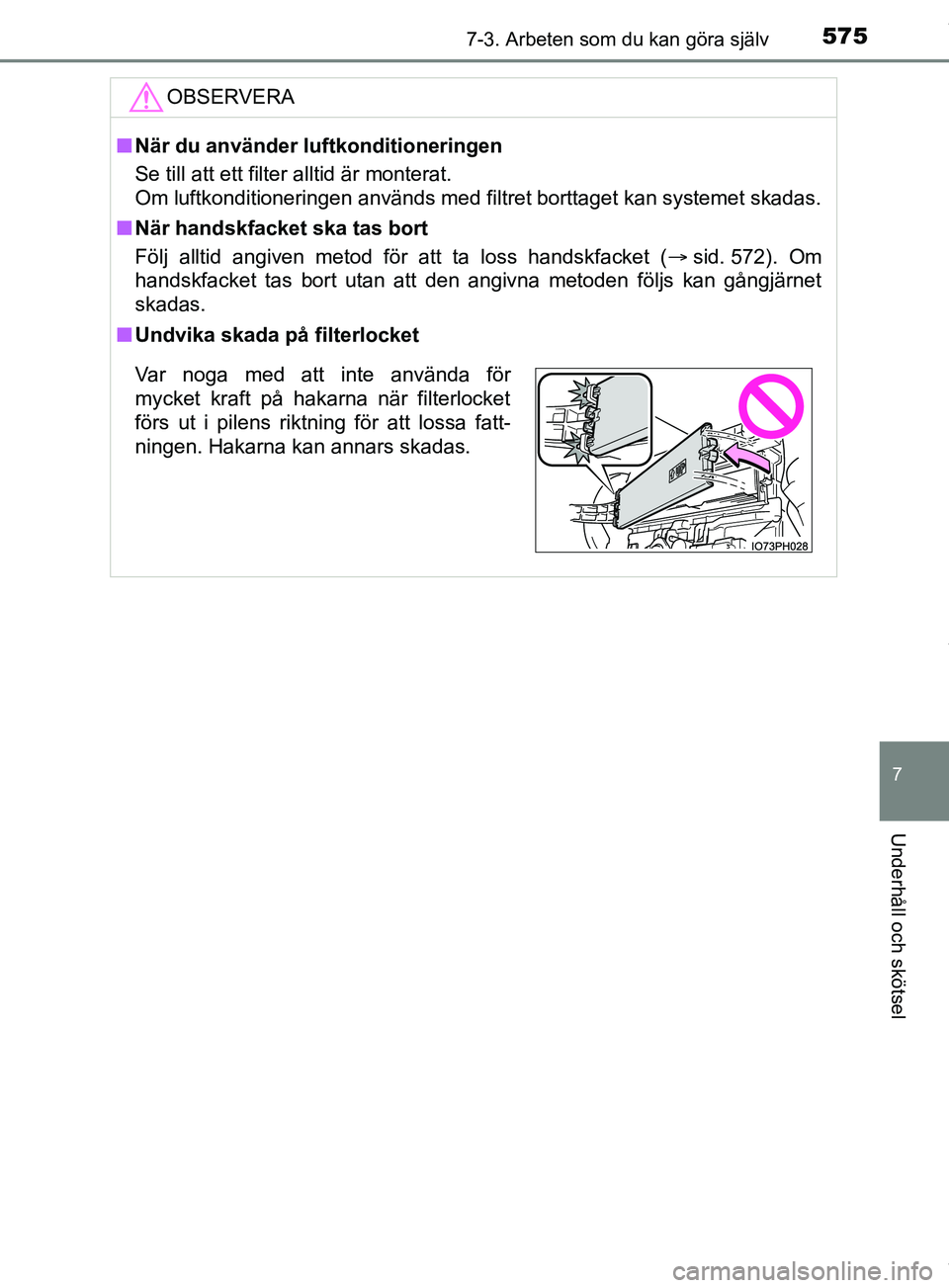

OBSERVERA
nNär du använder luftkonditioneringen
Se till att ett filter alltid är monterat.
Om luftkonditioneringen används med filtret borttaget kan systemet skadas.
n När handskfacket ska tas bort
Följ alltid angiven metod för att ta loss handskfacket ( sid. 572). Om
handskfacket tas bort utan att den angivna metoden följs kan gångjärnet
skadas.
n Undvika skada på filterlocket
Var noga med att inte använda för
mycket kraft på hakarna när filterlocket
förs ut i pilens riktning för att lossa fatt-
ningen. Hakarna kan annars skadas.
OM47C99SE.book Page 575 Tuesday, July 17, 2018 12:40 PM

5767-3. Arbeten som du kan göra själv
OM47C99SE
Byte av torkargummi till torkarblad
Stöd torkarbladet med handen,
tryck på spärrknappen för att
lossa spärren och dra ut torkar-
bladet.
Rikta in torkarbladet mot anslut-
ningen på torkararmen och för
in det i samma riktning som det
togs bort.
Kontrollera att anslutningen har
spärrats när torkarbladet har instal-
lerats.
Använd följande metod vid byte av torkargummit.
Borttagning och montering av torkarblad till vindrutetorkare
1
2
OM47C99SE.book Page 576 Tuesday, July 17, 2018 12:40 PM

5777-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

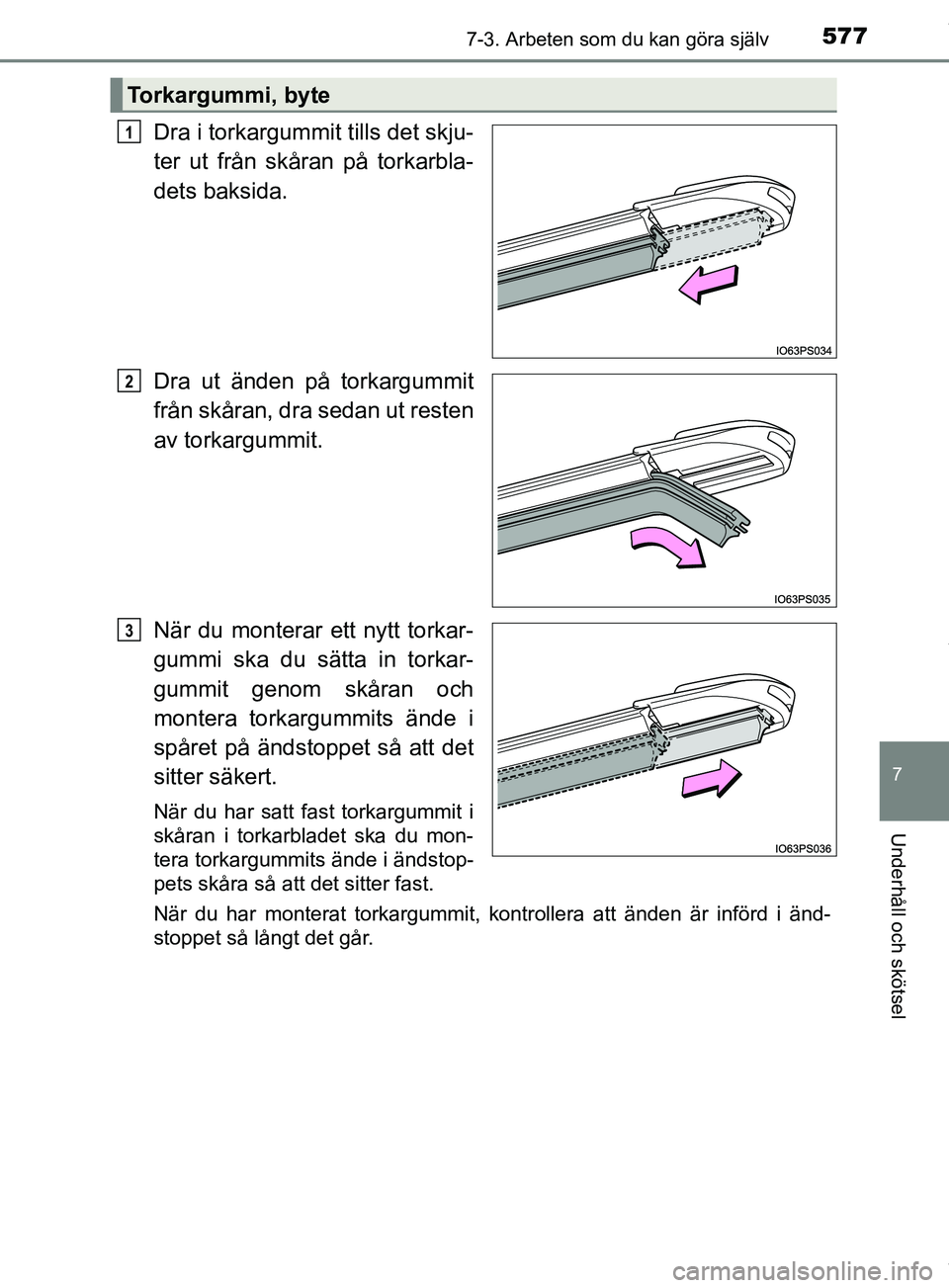

Dra i torkargummit tills det skju-
ter ut från skåran på torkarbla-
dets baksida.
Dra ut änden på torkargummit
från skåran, dra sedan ut resten
av torkargummit.
När du monterar ett nytt torkar-
gummi ska du sätta in torkar-
gummit genom skåran och
montera torkargummits ände i
spåret på ändstoppet så att det
sitter säkert.
När du har satt fast torkargummit i
skåran i torkarbladet ska du mon-
tera torkargummits ände i ändstop-
pets skåra så att det sitter fast.
När du har monterat torkargummit, kontrollera att änden är införd i änd-
stoppet så långt det går.
Torkargummi, byte
1
2
3
OM47C99SE.book Page 577 Tuesday, July 17, 2018 12:40 PM

5787-3. Arbeten som du kan göra själv
OM47C99SE

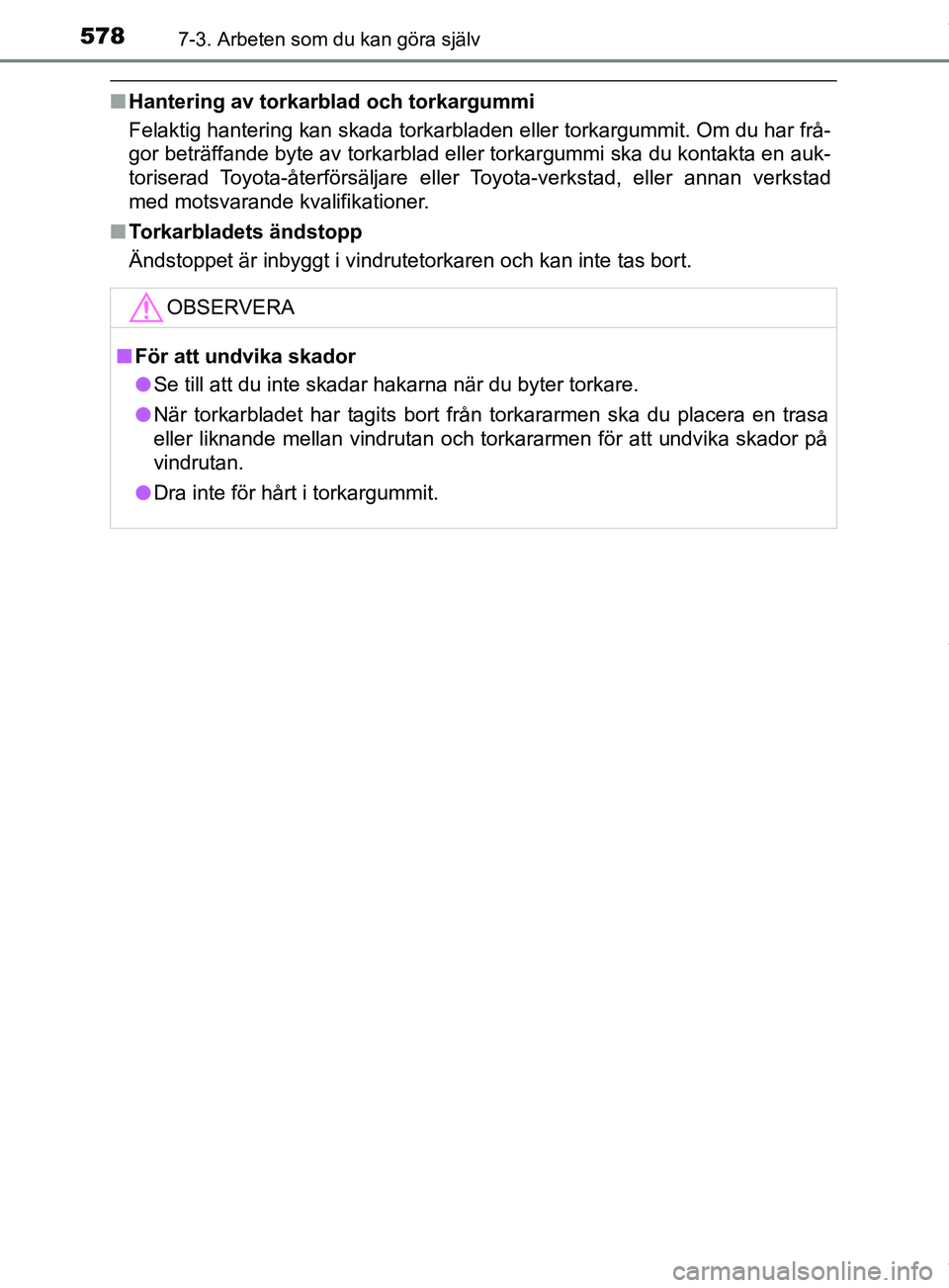

nHantering av torkarblad och torkargummi
Felaktig hantering kan skada torkarbladen eller torkargummit. Om du har frå-
gor beträffande byte av torkarblad eller torkargummi ska du kontakta en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
n Torkarbladets ändstopp
Ändstoppet är inbyggt i vindrutetorkaren och kan inte tas bort.
OBSERVERA
nFör att undvika skador
l Se till att du inte skadar hakarna när du byter torkare.
l När torkarbladet har tagits bort från torkararmen ska du placera en trasa
eller liknande mellan vindrutan och torkararmen för att undvika skador på
vindrutan.
l Dra inte för hårt i torkargummit.
OM47C99SE.book Page 578 Tuesday, July 17, 2018 12:40 PM

5797-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

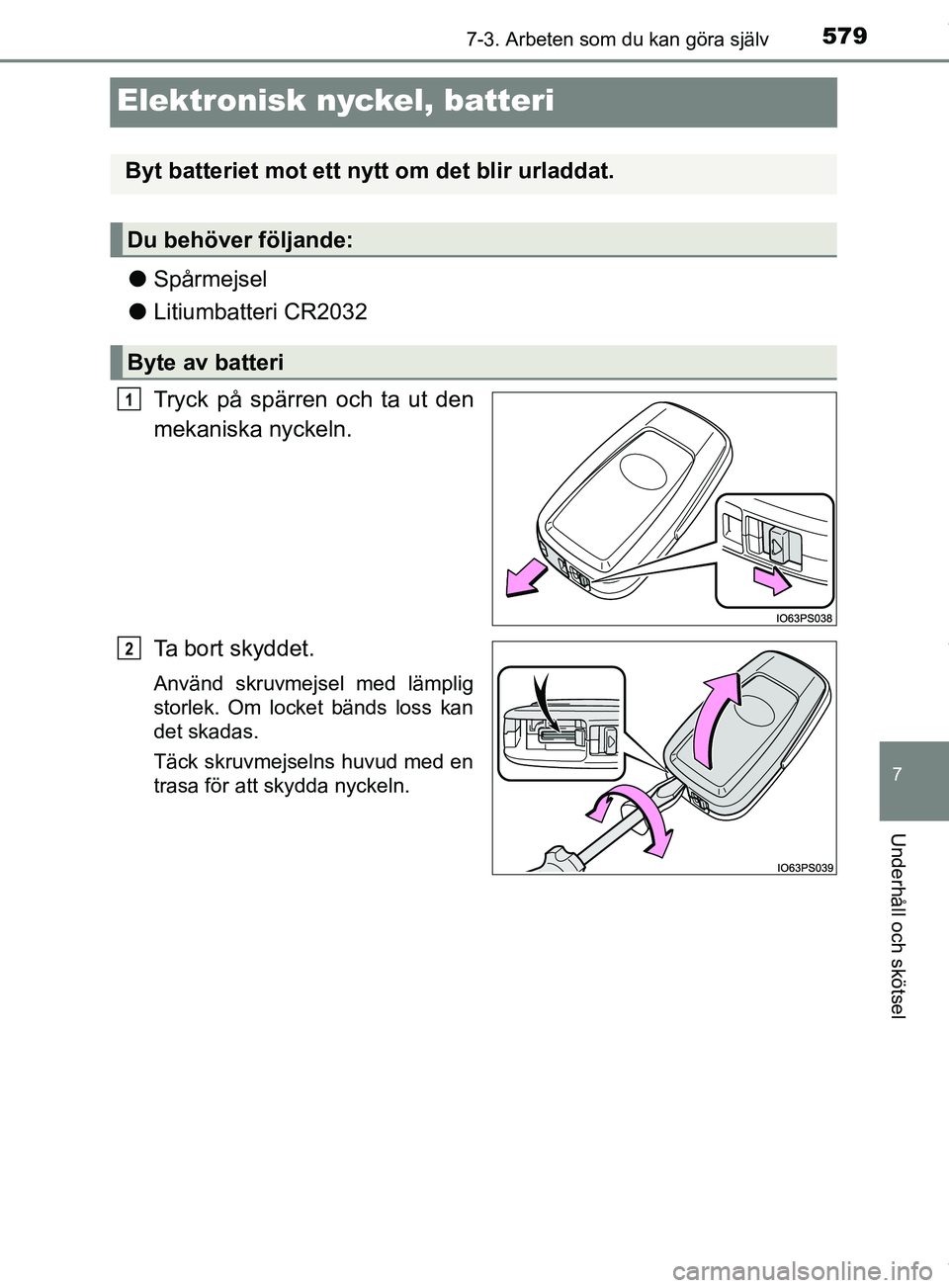

Elektronisk nyckel, batteri
lSpårmejsel
l Litiumbatteri CR2032
Tryck på spärren och ta ut den
mekaniska nyckeln.
Ta bort skyddet.
Använd skruvmejsel med lämplig
storlek. Om locket bänds loss kan
det skadas.
Täck skruvmejselns huvud med en
trasa för att skydda nyckeln.
Byt batteriet mot ett nytt om det blir urladdat.
Du behöver följande:
Byte av batteri
1
2
OM47C99SE.book Page 579 Tuesday, July 17, 2018 12:40 PM

5807-3. Arbeten som du kan göra själv
OM47C99SE

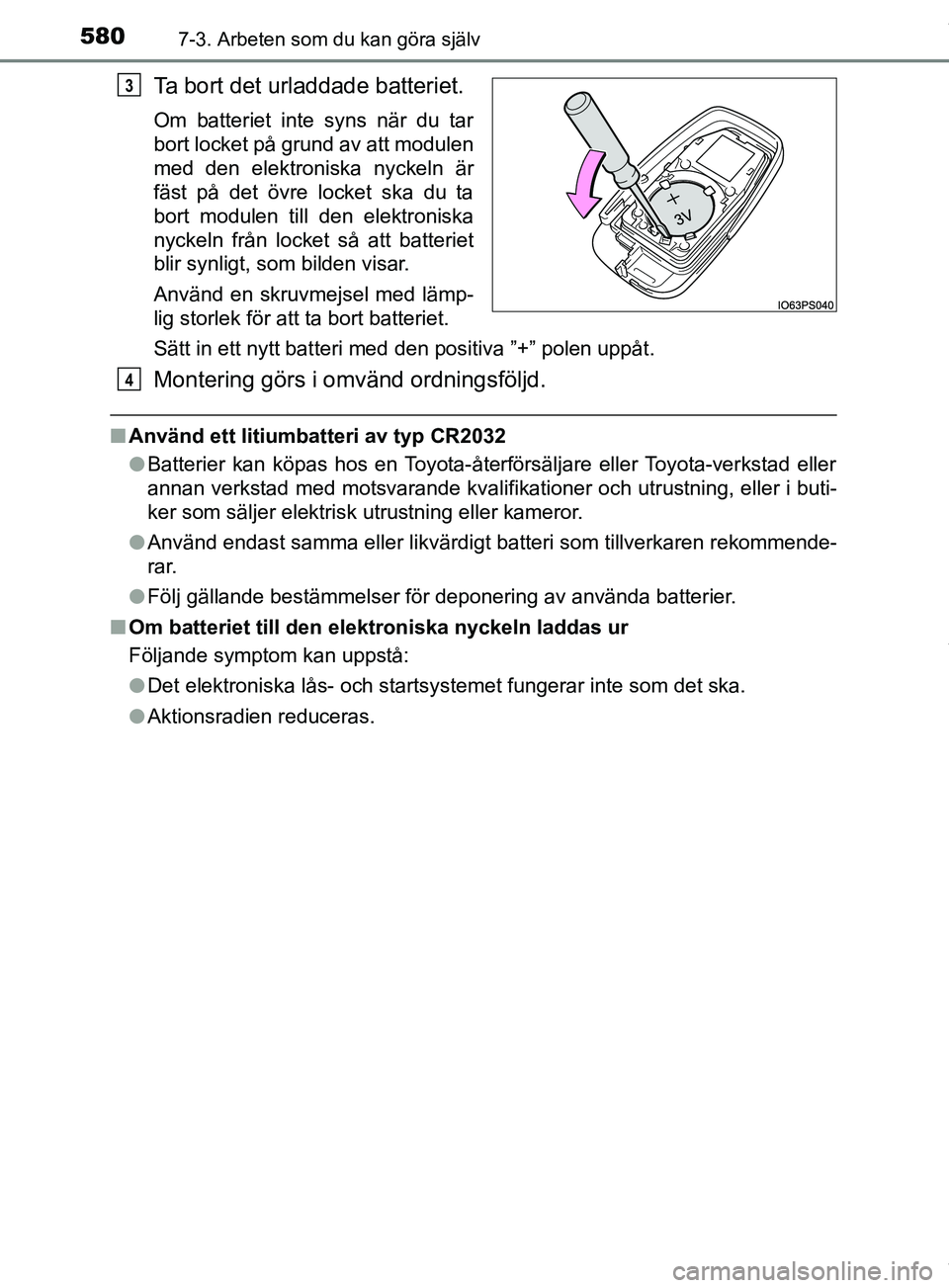

Ta bort det urladdade batteriet.
Om batteriet inte syns när du tar
bort locket på grund av att modulen
med den elektroniska nyckeln är
fäst på det övre locket ska du ta
bort modulen till den elektroniska
nyckeln från locket så att batteriet
blir synligt, som bilden visar.
Använd en skruvmejsel med lämp-
lig storlek för att ta bort batteriet.
Sätt in ett nytt batteri med den positiva ”+” polen uppåt.
Montering görs i omvänd ordningsföljd.
nAnvänd ett litiumbatteri av typ CR2032
lBatterier kan köpas hos en Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning, eller i buti-
ker som säljer elektrisk utrustning eller kameror.
l Använd endast samma eller likvärdigt batteri som tillverkaren rekommende-
rar.
l Följ gällande bestämmelser för deponering av använda batterier.
n Om batteriet till den elektroniska nyckeln laddas ur
Följande symptom kan uppstå:
lDet elektroniska lås- och startsystemet fungerar inte som det ska.
l Aktionsradien reduceras.
3
4
