5417-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

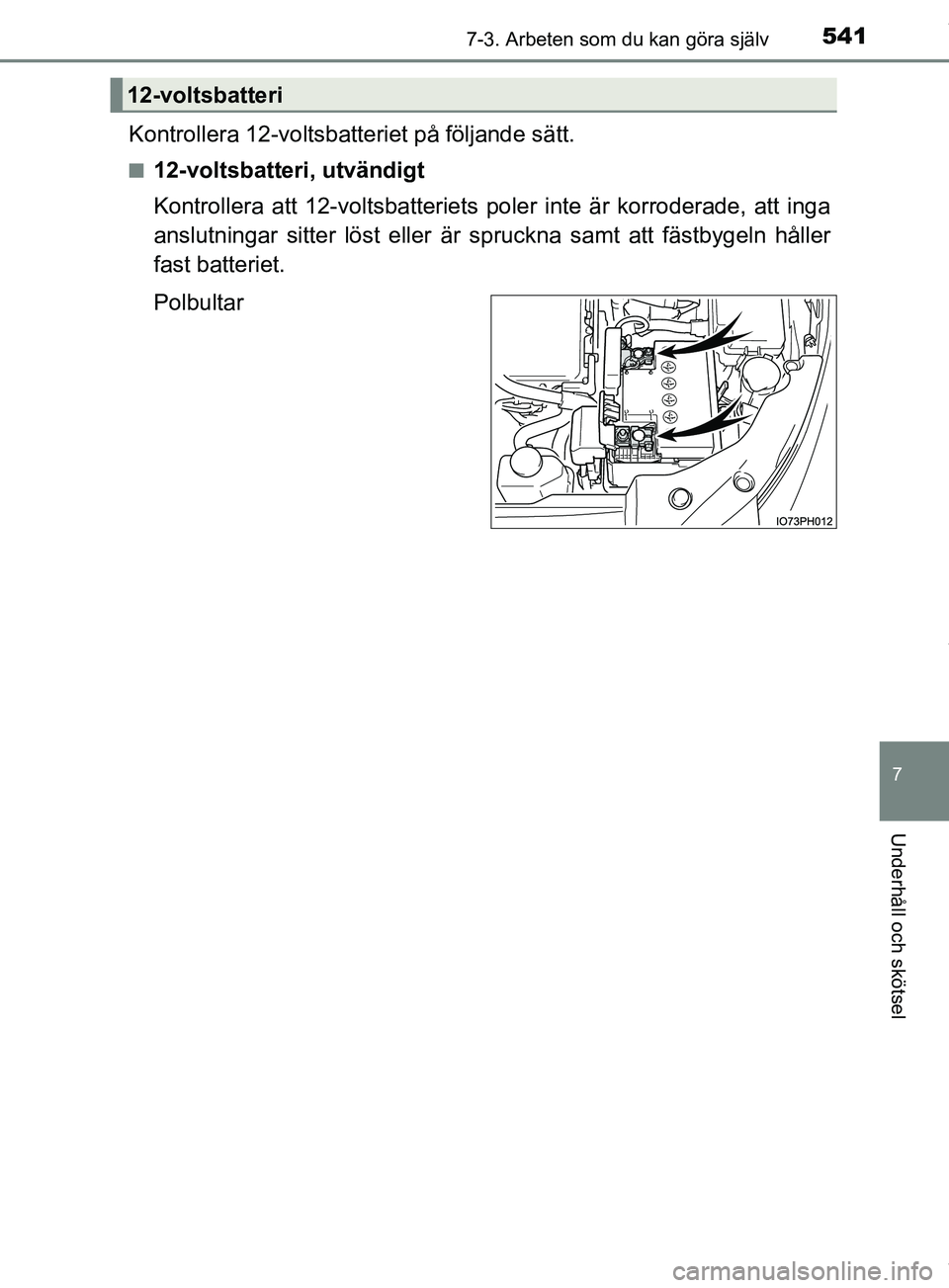

Kontrollera 12-voltsbatteriet på följande sätt.
n12-voltsbatteri, utvändigt
Kontrollera att 12-voltsbatteriets po ler inte är korroderade, att inga
anslutningar sitter löst eller är spruckna samt att fästbygeln håller
fast batteriet.
Polbultar
12-voltsbatteri
OM47C99SE.book Page 541 Tuesday, July 17, 2018 12:40 PM

5427-3. Arbeten som du kan göra själv
OM47C99SEn

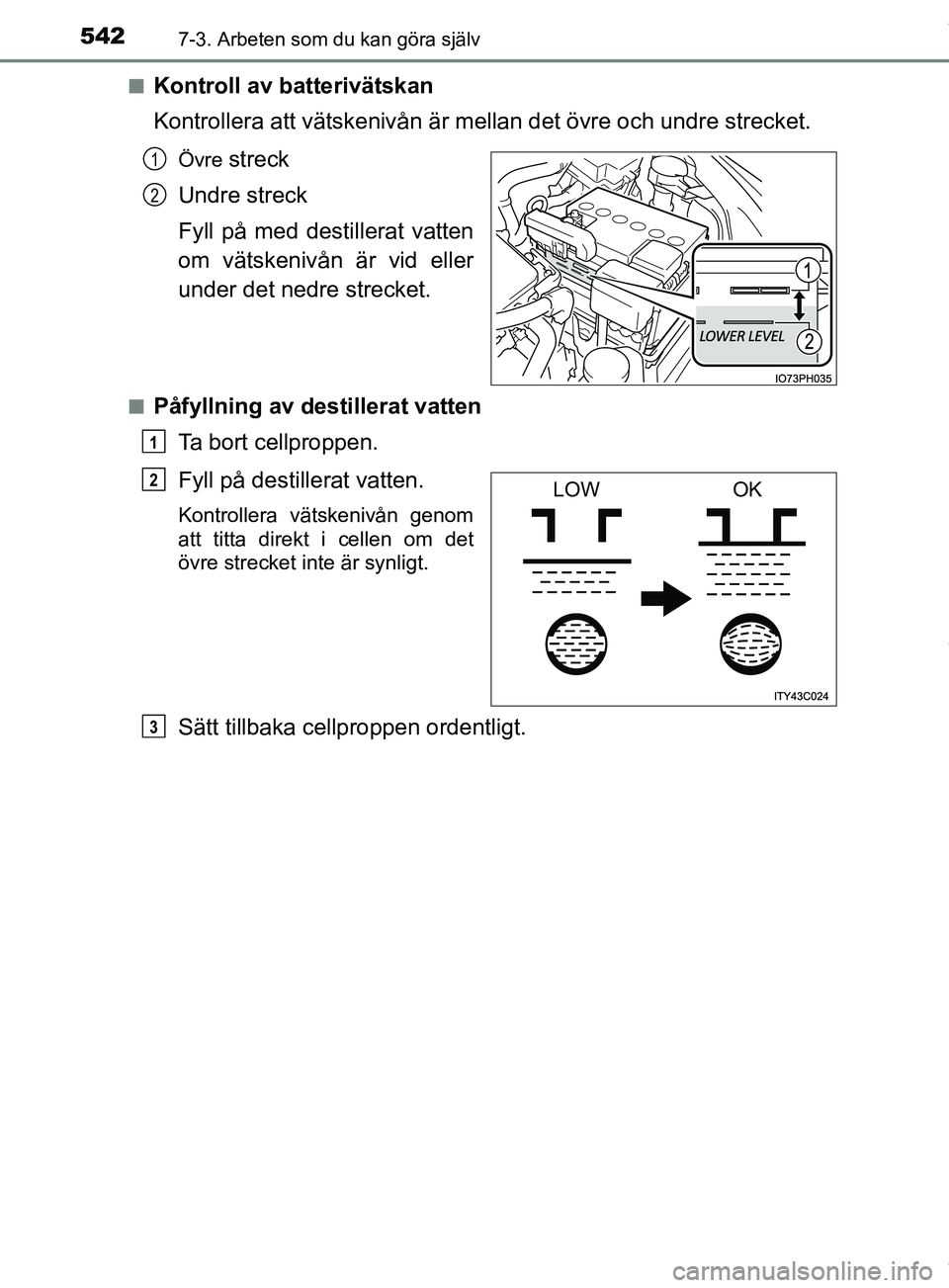

Kontroll av batterivätskan
Kontrollera att vätskenivån är mell
an det övre och undre strecket.
Övre streck
Undre streck
Fyll på med destillerat vatten
om vätskenivån är vid eller
under det nedre strecket.
nPåfyllning av destillerat vatten Ta bort cellproppen.
Fyll på destillerat vatten.
Kontrollera vätskenivån genom
att titta direkt i cellen om det
övre strecket inte är synligt.
Sätt tillbaka cellproppen ordentligt.
1
2
1
LOWOK2
3
OM47C99SE.book Page 542 Tuesday, July 17, 2018 12:40 PM

5437-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel
nNär du öppnar skyddet till pluspolen (+)
n Före laddning av batteriet
När 12-voltsbatteriet laddas produceras vätgas som är mycket lättantändlig
och explosiv. Observera därför följande säkerhetsanvisningar innan batteriet
laddas:
lLossa jordkabeln om 12-voltsbatteriet ska sitta kvar i bilen under laddnin-
gen.
l Innan du ansluter eller tar bort laddningskablarna till 12-voltsbatteriet ska du
kontrollera att laddaren är avstängd.
n Efter uppladdning/anslut ning av 12-voltsbatteriet
l Det går eventuellt inte alltid att låsa upp dörrarna med det elektroniska lås-
och startsystemet omedelbart efter att 12-voltsbatteriet har kopplats tillbaka.
Lås upp/lås i så fall dörrarna med fjärrkontrollfunktionen eller den meka-
niska nyckeln.
l Starta hybridsystemet med startknappen i radioläge. Hybridsystemet startar
eventuellt inte med startknappen i avstängt läge. Hybridsystemet kan emel-
lertid fungera normalt från det andra försöket.
l Startknappens läge registreras av bilen. Om 12-voltsbatteriet har anslutits
på nytt återgår startknappen till samma läge som den var i innan 12-volts-
batteriet kopplades bort. Se till att hybridsystemet är avstängt innan 12-
voltsbatteriet kopplas bort. Var extra försiktig när 12-voltsbatteriet ansluts
om läget för startknappen, före bortkopplingen, inte är känt.
Om systemet inte startar efter flera försök med samtliga ovanstående meto-
der ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifikationer och utrustning. Lyft upp änden på locket medan du
trycker på delen som bilden visar från
båda sidor.
OM47C99SE.book Page 543 Tuesday, July 17, 2018 12:40 PM

5447-3. Arbeten som du kan göra själv
OM47C99SE

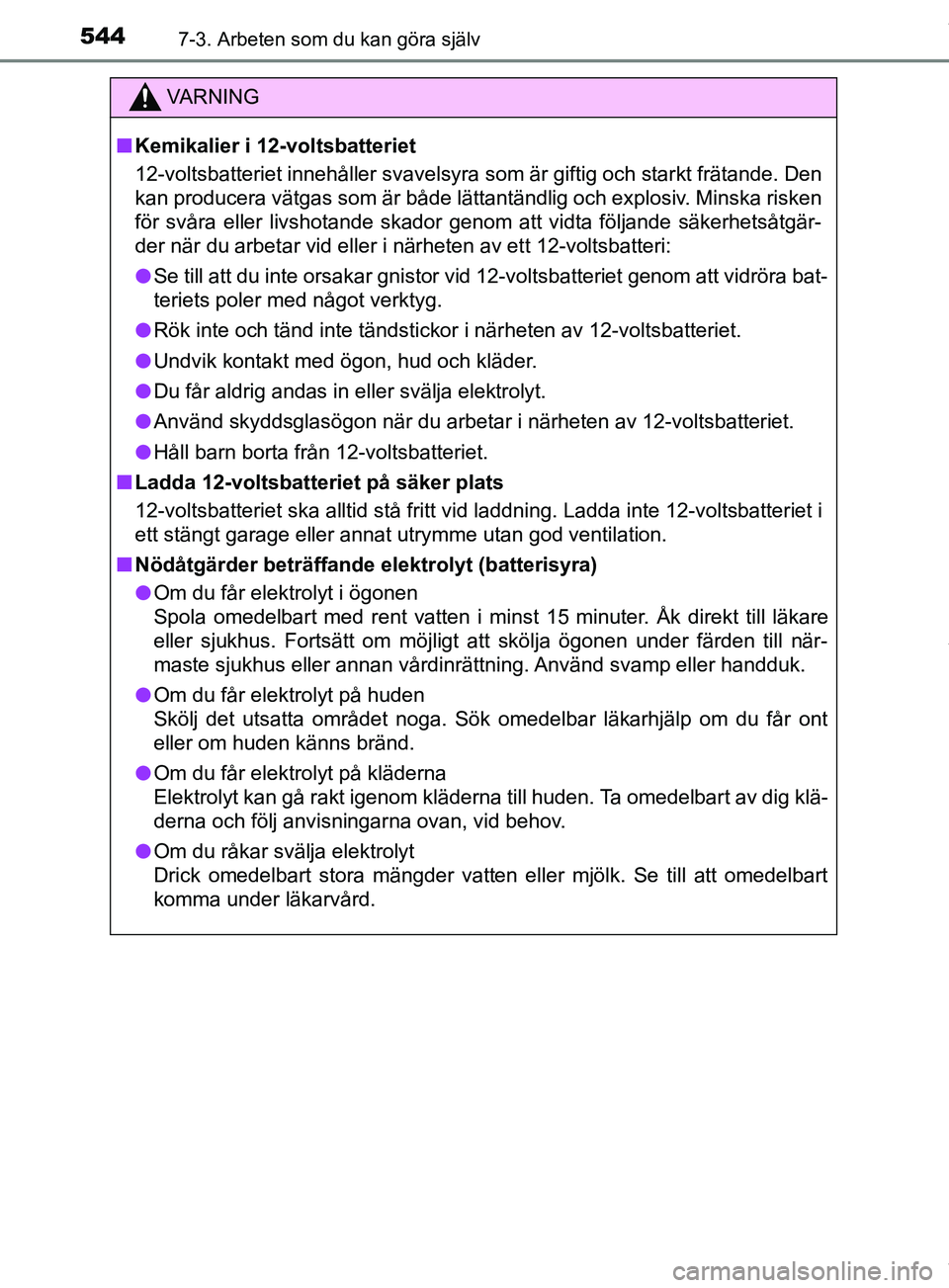

VARNING
n Kemikalier i 12-voltsbatteriet
12-voltsbatteriet innehåller svavelsyra som är giftig och starkt frätande. Den
kan producera vätgas som är både lättantändlig och explosiv. Minska risken
för svåra eller livshotande skador genom att vidta följande säkerhetsåtgär-
der när du arbetar vid eller i närheten av ett 12-voltsbatteri:
l Se till att du inte orsakar gnistor vid 12-voltsbatteriet genom att vidröra bat-
teriets poler med något verktyg.
l Rök inte och tänd inte tändstickor i närheten av 12-voltsbatteriet.
l Undvik kontakt med ögon, hud och kläder.
l Du får aldrig andas in eller svälja elektrolyt.
l Använd skyddsglasögon när du arbetar i närheten av 12-voltsbatteriet.
l Håll barn borta från 12-voltsbatteriet.
n Ladda 12-voltsbatteriet på säker plats
12-voltsbatteriet ska alltid stå fritt vid laddning. Ladda inte 12-voltsbatteriet i
ett stängt garage eller annat utrymme utan god ventilation.
n Nödåtgärder beträffande elektrolyt (batterisyra)
l Om du får elektrolyt i ögonen
Spola omedelbart med rent vatten i minst 15 minuter. Åk direkt till läkare
eller sjukhus. Fortsätt om möjligt att skölja ögonen under färden till när-
maste sjukhus eller annan vårdinrättning. Använd svamp eller handduk.
l Om du får elektrolyt på huden
Skölj det utsatta området noga. Sök omedelbar läkarhjälp om du får ont
eller om huden känns bränd.
l Om du får elektrolyt på kläderna
Elektrolyt kan gå rakt igenom kläderna till huden. Ta omedelbart av dig klä-
derna och följ anvisningarna ovan, vid behov.
l Om du råkar svälja elektrolyt
Drick omedelbart stora mängder vatten eller mjölk. Se till att omedelbart
komma under läkarvård.
OM47C99SE.book Page 544 Tuesday, July 17, 2018 12:40 PM

5457-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel
VARNING
n Vid bortkoppling av 12-voltsbatteriet
Koppla inte bort den negativa polen (–) på karossidan. Den bortkopplade
negativa (–) polen kan vidröra den positiva (+) polen vilket k\
an orsaka kort-
slutning och leda till dödsfall eller svåra skador.
OBSERVERA
nVid laddning av 12-voltsbatteriet
Ladda aldrig 12-voltsbatteriet medan hybridsystemet är igång. Förvissa dig
också om att all elektrisk utrustning är avstängd.
n Vid påfyllning av destillerat vatten
Undvik att fylla på för mycket. Om vatten spills när batteriet laddas upp kan
det orsaka korrosion.
OM47C99SE.book Page 545 Tuesday, July 17, 2018 12:40 PM

5467-3. Arbeten som du kan göra själv
OM47C99SE

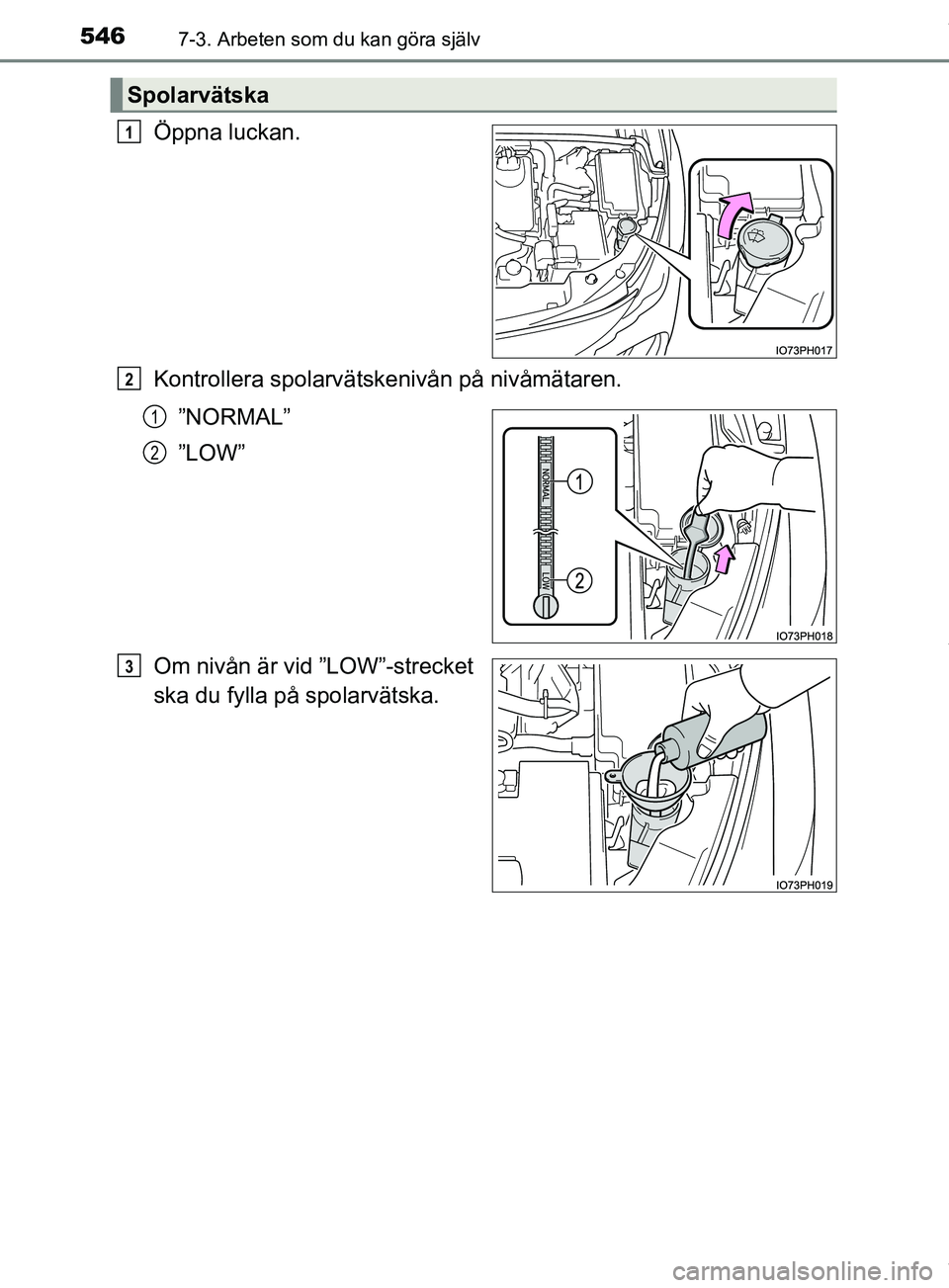

Öppna luckan.
Kontrollera spolarvätskenivån på nivåmätaren.”NORMAL”
”LOW”
Om nivån är vid ”LOW”-strecket
ska du fylla på spolarvätska.
Spolarvätska
1
2
1
2
3
OM47C99SE.book Page 546 Tuesday, July 17, 2018 12:40 PM

5477-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

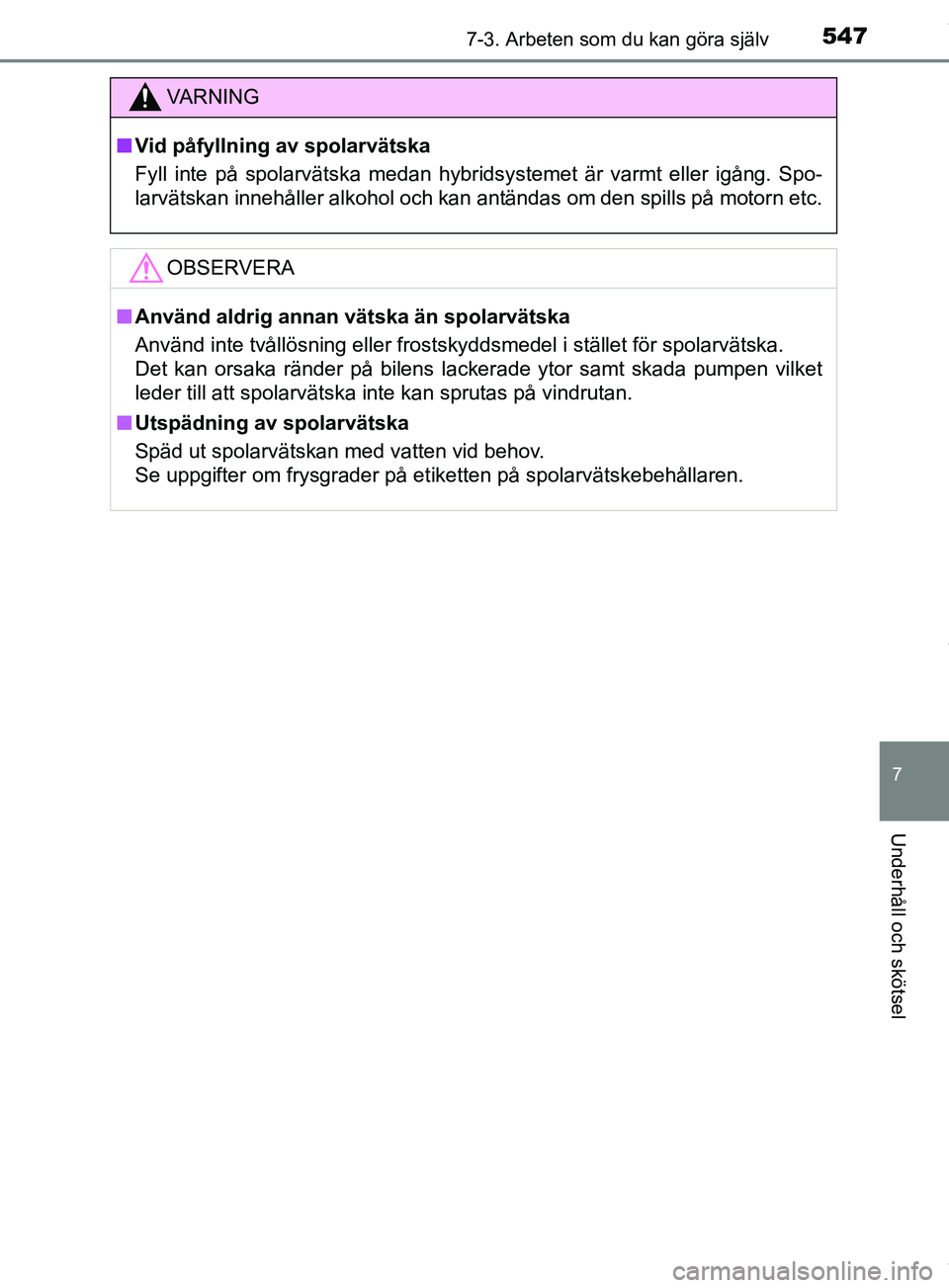

VARNING
n Vid påfyllning av spolarvätska
Fyll inte på spolarvätska medan hybridsystemet är varmt eller igång. Spo-
larvätskan innehåller alkohol och kan antändas om den spills på motorn etc.
OBSERVERA
nAnvänd aldrig annan vätska än spolarvätska
Använd inte tvållösning eller frostskyddsmedel i stället för spolarvätska.
Det kan orsaka ränder på bilens lackerade ytor samt skada pumpen vilket
leder till att spolarvätska inte kan sprutas på vindrutan.
n Utspädning av spolarvätska
Späd ut spolarvätskan med vatten vid behov.
Se uppgifter om frysgrader på etiketten på spolarvätskebehållaren.
OM47C99SE.book Page 547 Tuesday, July 17, 2018 12:40 PM

5487-3. Arbeten som du kan göra själv
OM47C99SE

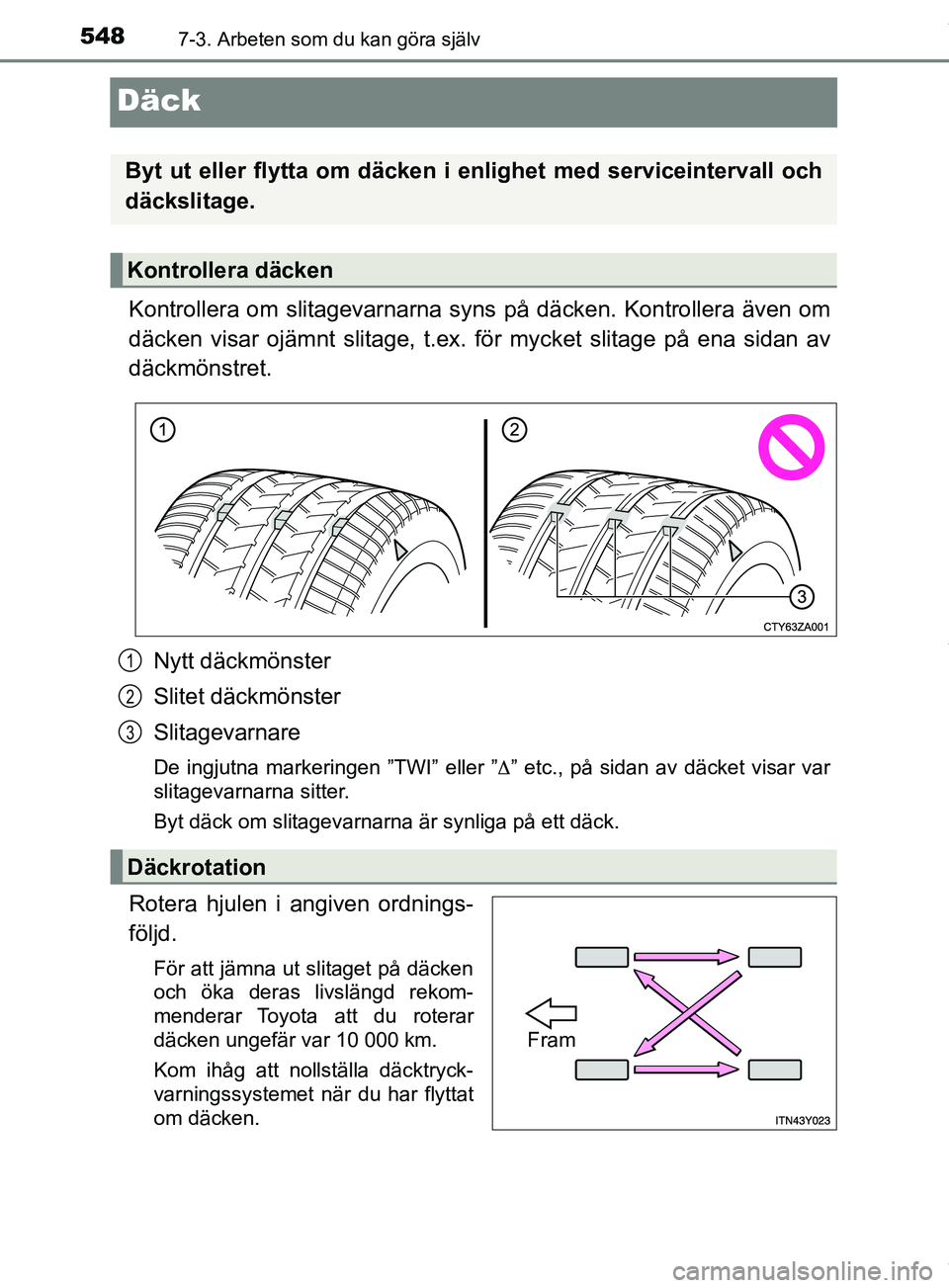

Däck
Kontrollera om slitagevarnarna syns på däcken. Kontrollera även om
däcken visar ojämnt slitage, t.ex. för mycket slitage på ena sidan av
däckmönstret.Nytt däckmönster
Slitet däckmönster
Slitagevarnare
De ingjutna markeringen ”TWI” eller ” ” etc., på sidan av däcket visar var
slitagevarnarna sitter.
Byt däck om slitagevarnarna är synliga på ett däck.
Rotera hjulen i angiven ordnings-
följd.
För att jämna ut slitaget på däcken
och öka deras livslängd rekom-
menderar Toyota att du roterar
däcken ungefär var 10 000 km.
Kom ihåg att nollställa däcktryck-
varningssystemet när du har flyttat
om däcken.
Byt ut eller flytta om däcken i enlighet med serviceintervall och
däckslitage.
Kontrollera däcken
Däckrotation
1
2
3
Fram
OM47C99SE.book Page 548 Tuesday, July 17, 2018 12:40 PM

5497-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

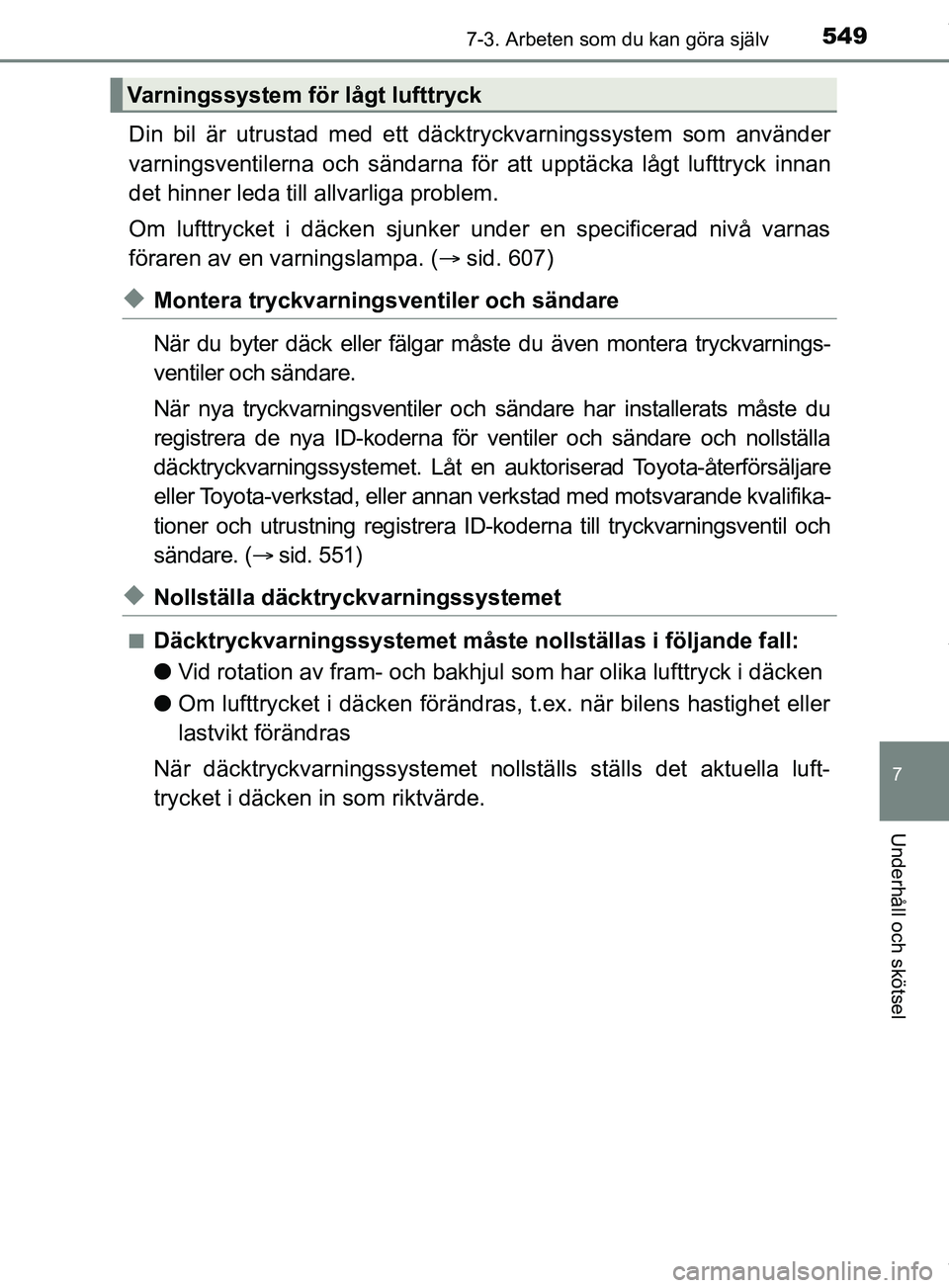

Din bil är utrustad med ett däcktryckvarningssystem som använder
varningsventilerna och sändarna för att upptäcka lågt lufttryck innan
det hinner leda till allvarliga problem.
Om lufttrycket i däcken sjunker under en specificerad nivå varnas
föraren av en varningslampa. ( sid. 607)
uMontera tryckvarningsventiler och sändare
När du byter däck eller fälgar måste du även montera tryckvarnings-
ventiler och sändare.
När nya tryckvarningsventiler och s ändare har installerats måste du
registrera de nya ID-koderna för ventiler och sändare och nollställa
däcktryckvarningssystemet. Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifika-
tioner och utrustning registrera ID -koderna till tryckvarningsventil och
sändare. ( sid. 551)
uNollställa däcktryckvarningssystemet
nDäcktryckvarningssystemet måste nollställas i följande fall:
lVid rotation av fram- och bakhjul som har olika lufttryck i däcken
l Om lufttrycket i däcken förändras, t.ex. när bilens hastighet eller
lastvikt förändras
När däcktryckvarningssystemet nollställs ställs det aktuella luft-
trycket i däcken in som riktvärde.
Varningssystem för lågt lufttryck
OM47C99SE.book Page 549 Tuesday, July 17, 2018 12:40 PM

5507-3. Arbeten som du kan göra själv
OM47C99SEn

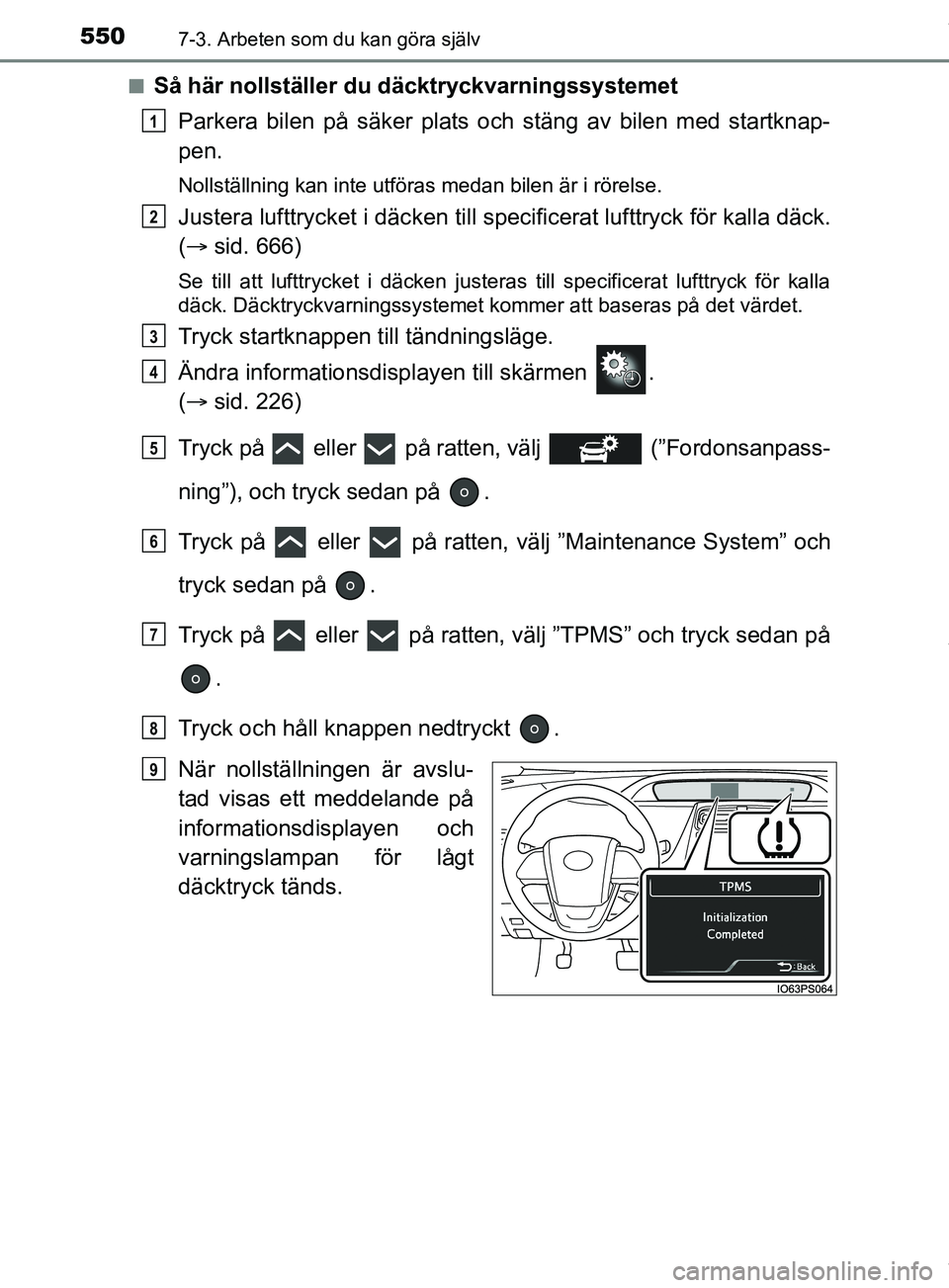

Så här nollställer du däcktryckvarningssystemet
Parkera bilen på säker plats och stäng av bilen med startknap-
pen.
Nollställning kan inte utföras medan bilen är i rörelse.
Justera lufttrycket i däcken till specificerat lufttryck för kalla däck.
( sid. 666)
Se till att lufttrycket i däcken justeras till specificerat lufttryck för kalla
däck. Däcktryckvarningssystemet kommer att baseras på det värdet.
Tryck startknappen ti ll tändningsläge.
Ändra informationsdisp layen till skärmen .
(  sid. 226)
Tryck på eller på ratten, välj (”Fordonsanpass-
ning”), och tryck sedan på .
Tryck på eller på ratten , välj ”Maintenance System” och
tryck sedan på .
Tryck på eller på ratten, välj ”TPMS” och tryck sedan på
.
Tryck och håll knappen nedtryckt .
När nollställningen är avslu-
tad visas ett meddelande på
informationsdisplayen och
varningslampan för lågt
däcktryck tänds.
1
2
3
4
5
6
7
8
Until Complete
9
