TOYOTA PRIUS PLUG-IN HYBRID 2018 Instructieboekje (in Dutch)

2403. Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)

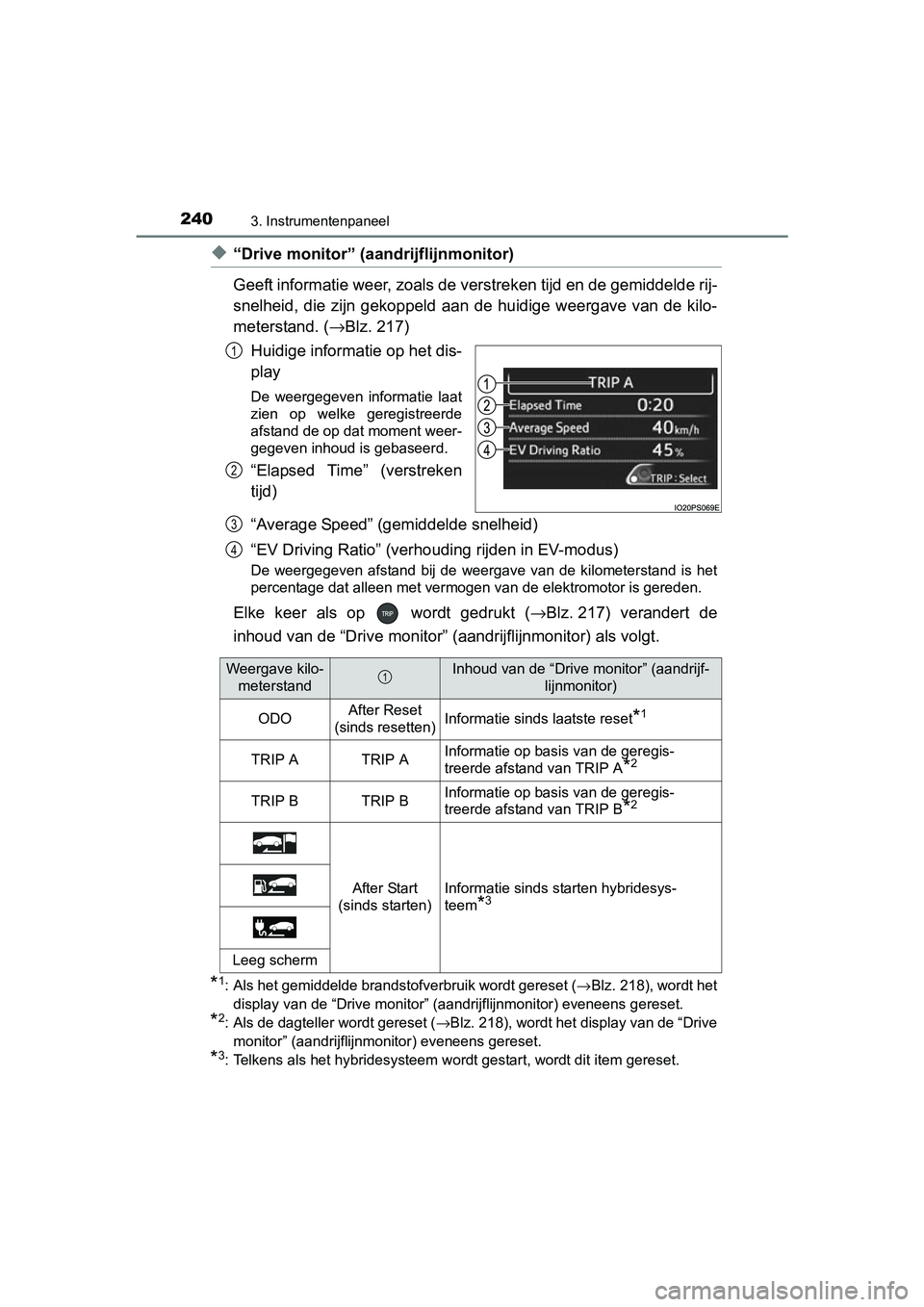

◆“Drive monitor” (aandrijflijnmonitor)
Geeft informatie weer, zoals de verstreken tijd en de gemiddeld e rij-
snelheid, die zijn gekoppeld aan de huidige weergave van de kil o-
meterstand. ( →Blz. 217)
Huidige informatie op het dis-
play
De weergegeven informatie laat
zien op welke geregistreerde
afstand de op dat moment weer-
gegeven inhoud is gebaseerd.
“Elapsed Time” (verstreken
tijd)
“Average Speed” (gemiddelde snelheid)
“EV Driving Ratio” (verhouding rijden in EV-modus)
De weergegeven afstand bij de weergave van de kilometerstand is het
percentage dat alleen met vermogen van de elektromotor is gered en.
Elke keer als op wordt gedrukt (→Blz. 217) verandert de
inhoud van de “Drive monitor” (aandrijflijnmo nitor) als volgt.
*1: Als het gemiddelde brandstofverbruik wordt gereset ( →Blz. 218), wordt het
display van de “Drive monitor” (aandrijflijnmonitor) eveneens g ereset.
*2: Als de dagteller wordt gereset (→Blz. 218), wordt het display van de “Drive
monitor” (aandrijflijnmonitor) eveneens gereset.
*3: Telkens als het hybridesysteem wordt gestart, wordt dit item g ereset.
1
2
3
4
Weergave kilo-
meterstandInhoud van de “Drive monitor” (aandrijf- lijnmonitor)
ODOAfter Reset
(sinds resetten)Informatie sinds laatste reset*1
TRIP ATRIP AInformatie op basis van de geregis-
treerde afstand van TRIP A
*2
TRIP BTRIP BInformatie op basis van de geregis-
treerde afstand van TRIP B
*2
After Start
(sinds starten)Informatie sinds starten hybridesys-
teem
*3
Leeg scherm
1
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 240 Tuesday, January 2, 2018 2:59 PM

2413. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)

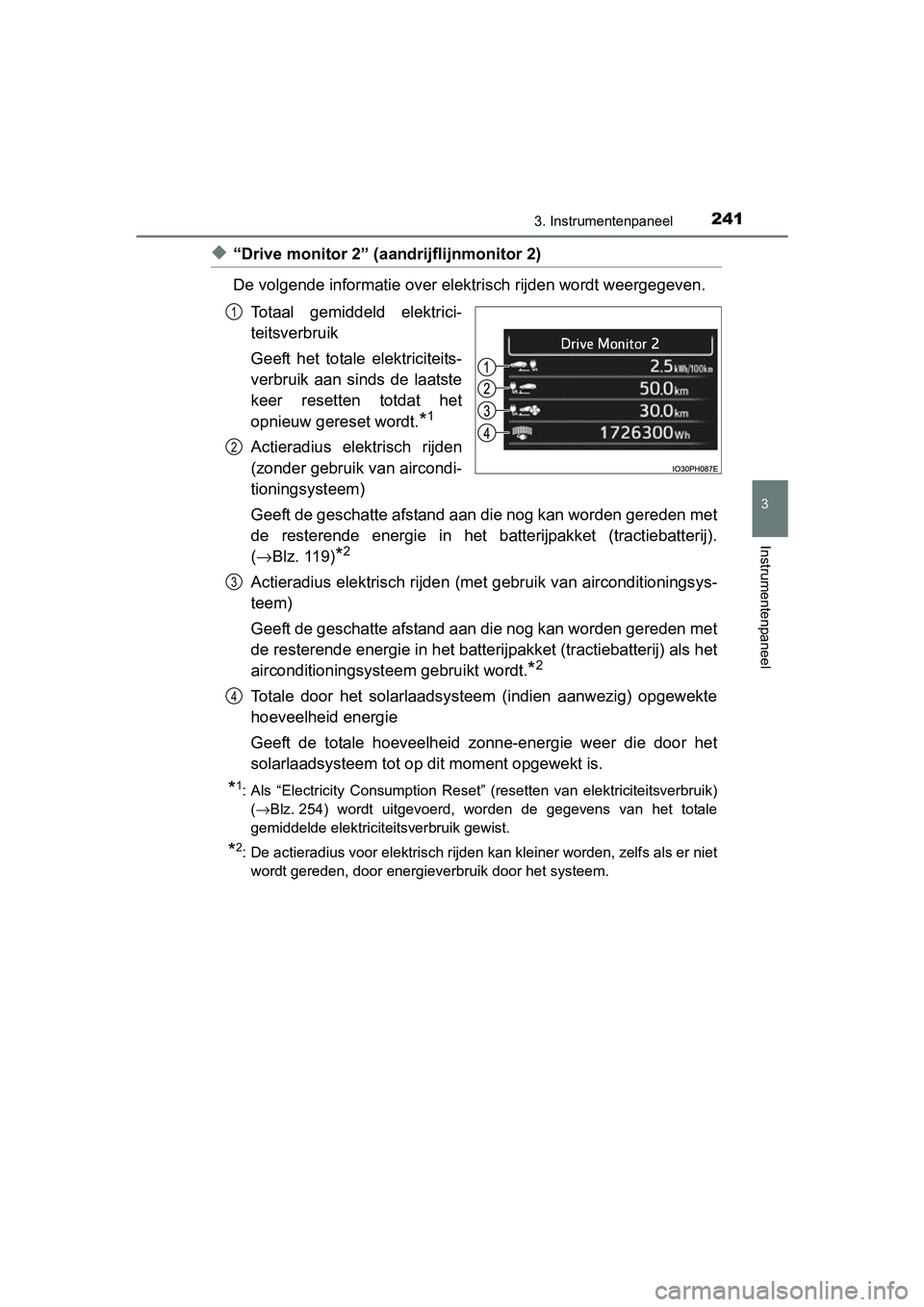

◆“Drive monitor 2” (aandrijflijnmonitor 2)
De volgende informatie over elek trisch rijden wordt weergegeven.
Totaal gemiddeld elektrici-
teitsverbruik
Geeft het totale elektriciteits-
verbruik aan sinds de laatste
keer resetten totdat het
opnieuw gereset wordt.
*1
Actieradius elektrisch rijden
(zonder gebruik van aircondi-
tioningsysteem)
Geeft de geschatte afstand aan die nog kan worden gereden met
de resterende energie in het batterijpakket (tractiebatterij).
( → Blz. 119)
*2
Actieradius elektrisch rijden (met gebruik van airconditionings ys-
teem)
Geeft de geschatte afstand aan die nog kan worden gereden met
de resterende energie in het batt erijpakket (tractiebatterij) als het
airconditioningsyste em gebruikt wordt.
*2
Totale door het solarlaadsysteem (indien aanwezig) opgewekte
hoeveelheid energie
Geeft de totale hoeveelheid zonne-energie weer die door het
solarlaadsysteem tot op dit moment opgewekt is.
*1: Als “Electricity Consumption Reset” (resetten van elektricitei tsverbruik)
( →Blz. 254) wordt uitgevoerd, worden de gegevens van het totale
gemiddelde elektriciteitsverbruik gewist.
*2: De actieradius voor elektrisch rijden kan kleiner worden, zelf s als er niet
wordt gereden, door energieverbruik door het systeem.
1
2
3
4
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 241 Tuesday, January 2, 2018 2:59 PM

2423. Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)

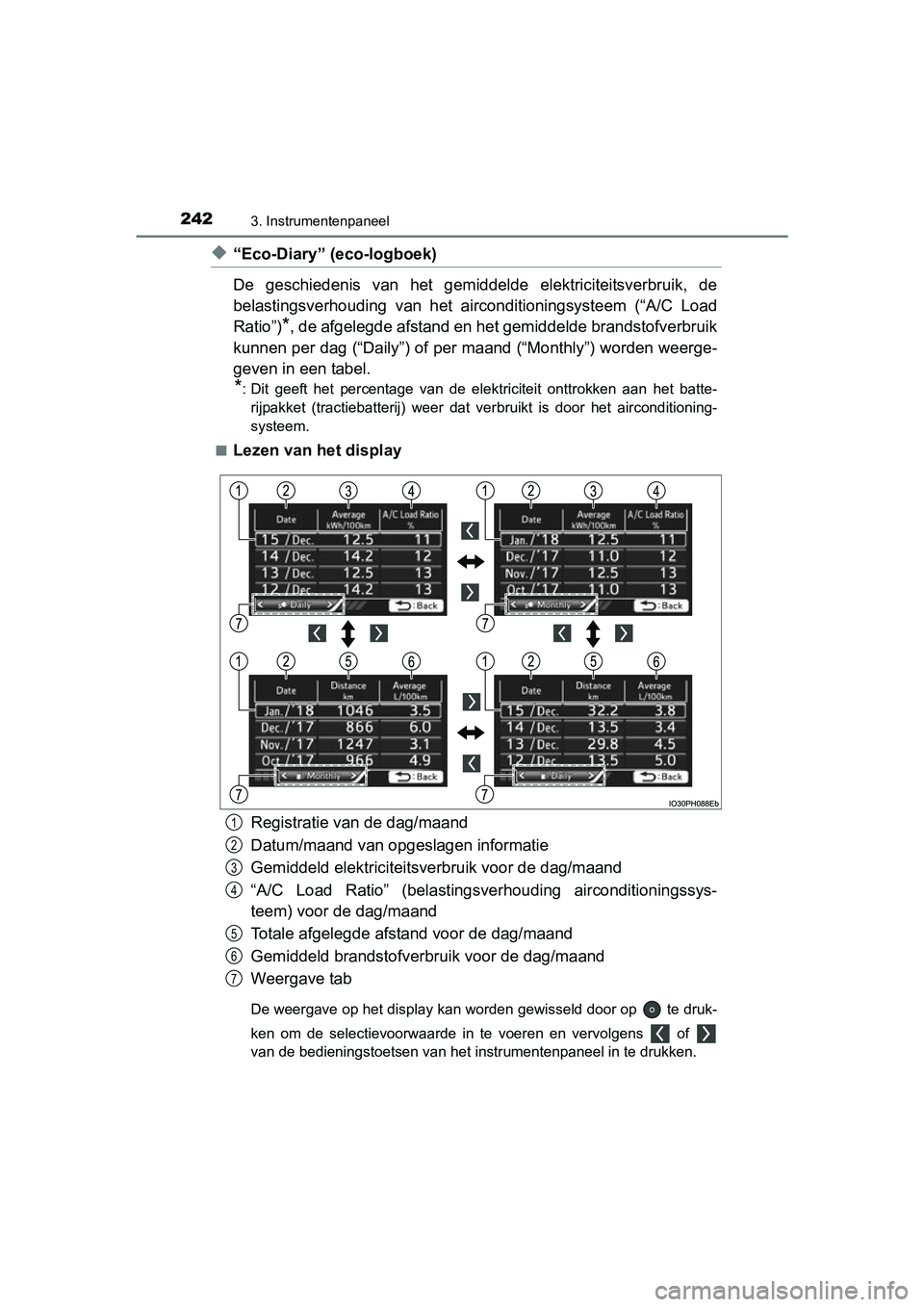

◆“Eco-Diary” (eco-logboek)
De geschiedenis van het gemiddelde elektriciteitsverbruik, de
belastingsverhouding van het airconditioningsysteem (“A/C Load
Ratio”)
*, de afgelegde afstand en het gemiddelde brandstofverbruik
kunnen per dag (“Daily”) of per maand (“Monthly”) worden weerge -
geven in een tabel.
*: Dit geeft het percentage van de elektriciteit onttrokken aan het batte- rijpakket (tractiebatterij) weer dat verbruikt is door het airc onditioning-
systeem.
■
Lezen van het display
Registratie van de dag/maand
Datum/maand van o pgeslagen informatie
Gemiddeld elektriciteits verbruik voor de dag/maand
“A/C Load Ratio” (belastingsve rhouding airconditioningssys-
teem) voor de dag/maand
Totale afgelegde afstand voor de dag/maand
Gemiddeld brandstofver bruik voor de dag/maand
Weergave tab
De weergave op het display kan worden gewisseld door op te dru k-
ken om de selectievoorwaarde in te voeren en vervolgens of
van de bedieningstoetsen van het instrumentenpaneel in te drukk en.
1
2
3
4
5
6
7
PRIUS PHV_OM_OM47C18E_(EE).book Page 242 Tuesday, January 2, 2018 2:59 PM

2433. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)■

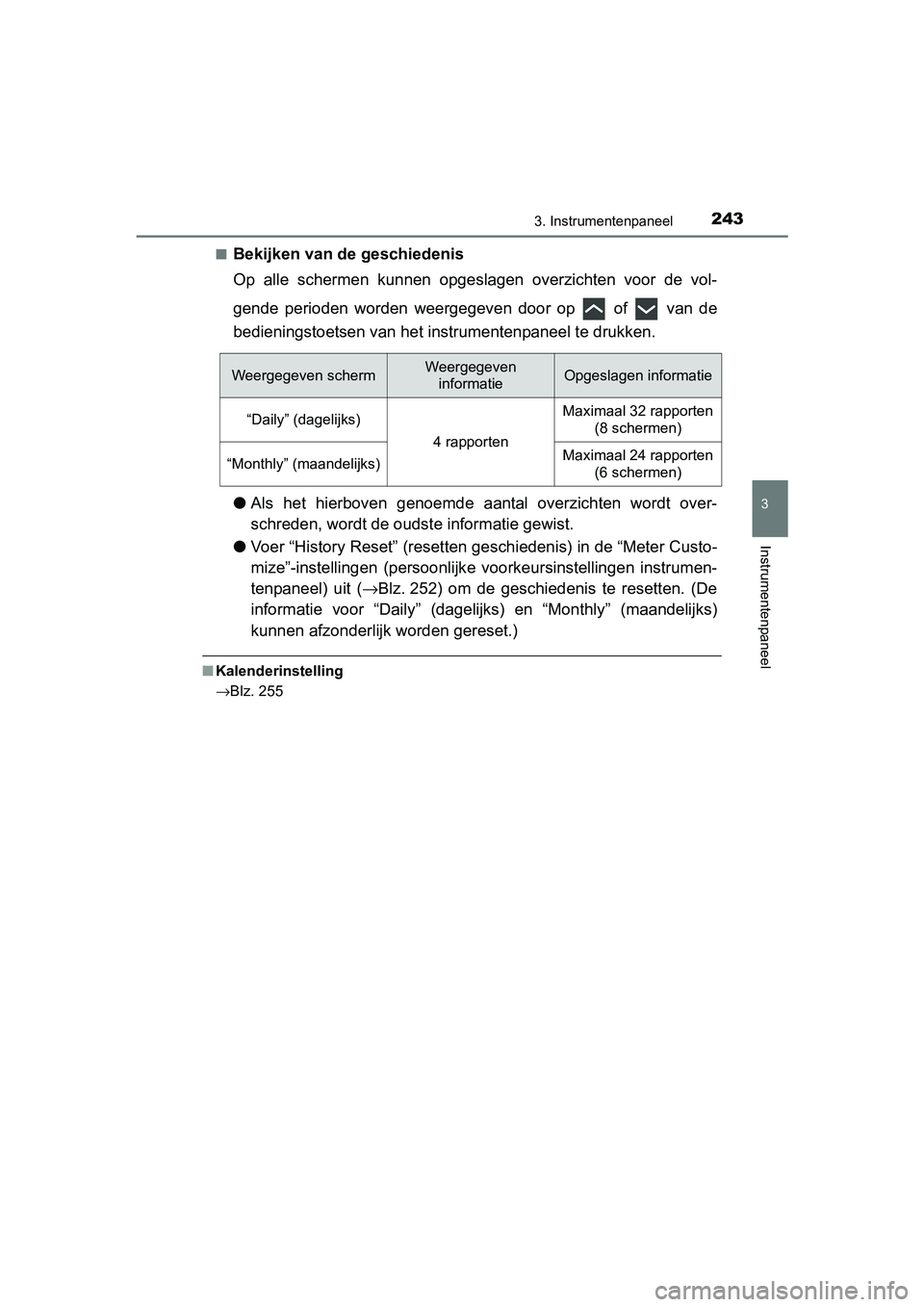

Bekijken van de geschiedenis
Op alle schermen kunnen opgeslagen overzichten voor de vol-
gende perioden worden weergegeven door op of van de
bedieningstoetsen van het i
nstrumentenpaneel te drukken.
● Als het hierboven genoemde aantal overzichten wordt over-
schreden, wordt de ouds te informatie gewist.
● Voer “History Reset” (resetten geschiedenis) in de “Meter Custo -
mize”-instellingen (persoonlijke voorkeursinstellingen instrume n-
tenpaneel) uit (→ Blz. 252) om de geschiedenis te resetten. (De
informatie voor “Daily” (dage lijks) en “Monthly” (maandelijks)
kunnen afzonderlijk worden gereset.)
■ Kalenderinstelling
→Blz. 255
Weergegeven schermWeergegeven
informatieOpgeslagen informatie
“Daily” (dagelijks)
4 rapporten
Maximaal 32 rapporten (8 schermen)
“Monthly” (maandelijks)Maximaal 24 rapporten
(6 schermen)
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 243 Tuesday, January 2, 2018 2:59 PM

2443. Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)

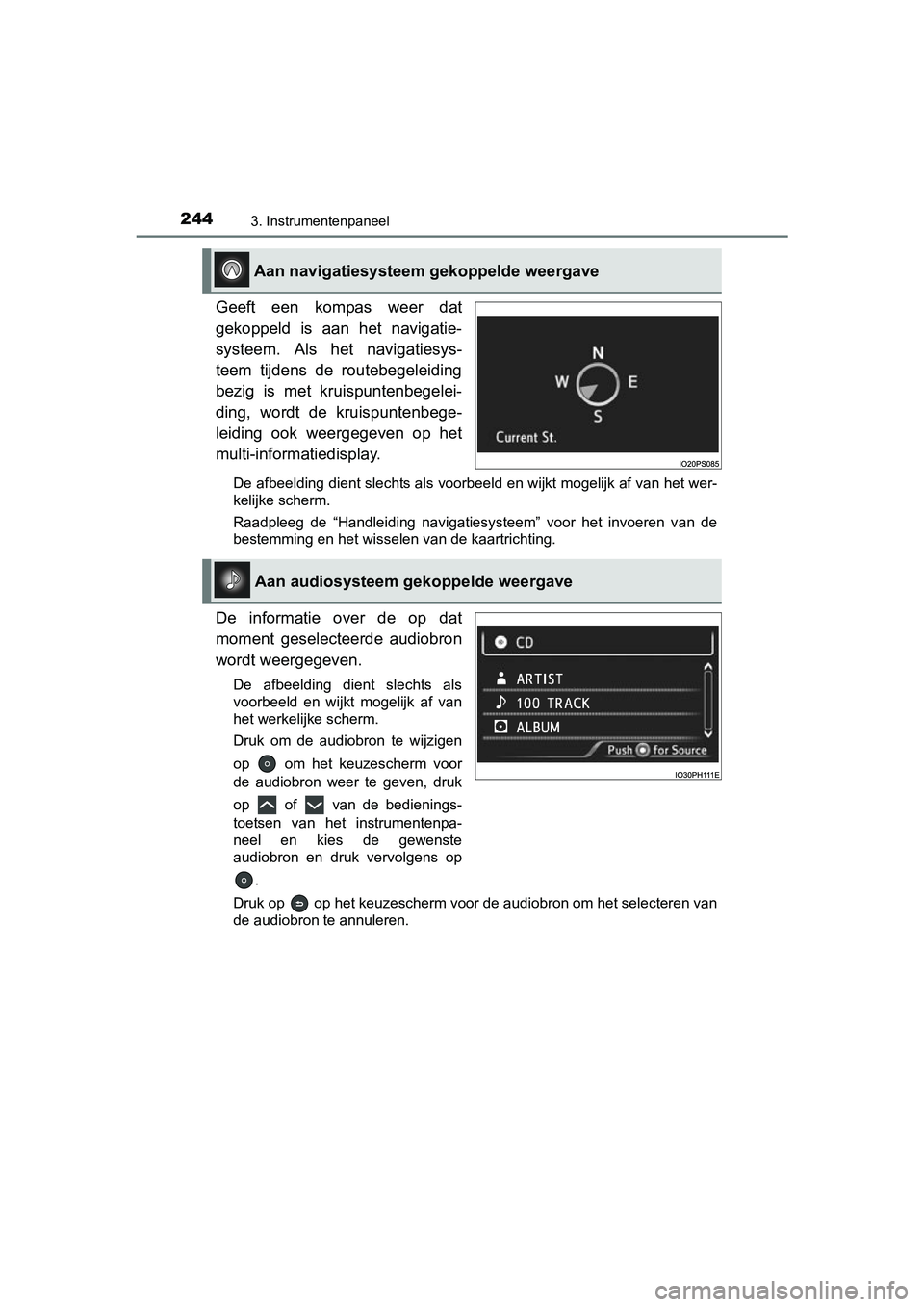

Geeft een kompas weer dat
gekoppeld is aan het navigatie-
systeem. Als het navigatiesys-
teem tijdens de routebegeleiding
bezig is met kruispuntenbegelei-
ding, wordt de kruispuntenbege-
leiding ook weergegeven op het
multi-informatiedisplay.
De afbeelding dient slechts als voorbeeld en wijkt mogelijk af van het wer-
kelijke scherm.
Raadpleeg de “Handleiding navigatiesysteem” voor het invoeren v an de
bestemming en het wisselen van de kaartrichting.
De informatie over de op dat
moment geselecteerde audiobron
wordt weergegeven.
De afbeelding dient slechts als
voorbeeld en wijkt mogelijk af van
het werkelijke scherm.
Druk om de audiobron te wijzigen
op om het keuzescherm voor
de audiobron weer te geven, druk
op of van de bedienings-
toetsen van het instrumentenpa-
neel en kies de gewenste
audiobron en druk vervolgens op
.
Druk op op het keuzescherm voor de audiobron om het selecteren van
de audiobron te annuleren.
Aan navigatiesysteem gekoppelde weergave
Aan audiosysteem gekoppelde weergave
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 244 Tuesday, January 2, 2018 2:59 PM

2453. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)

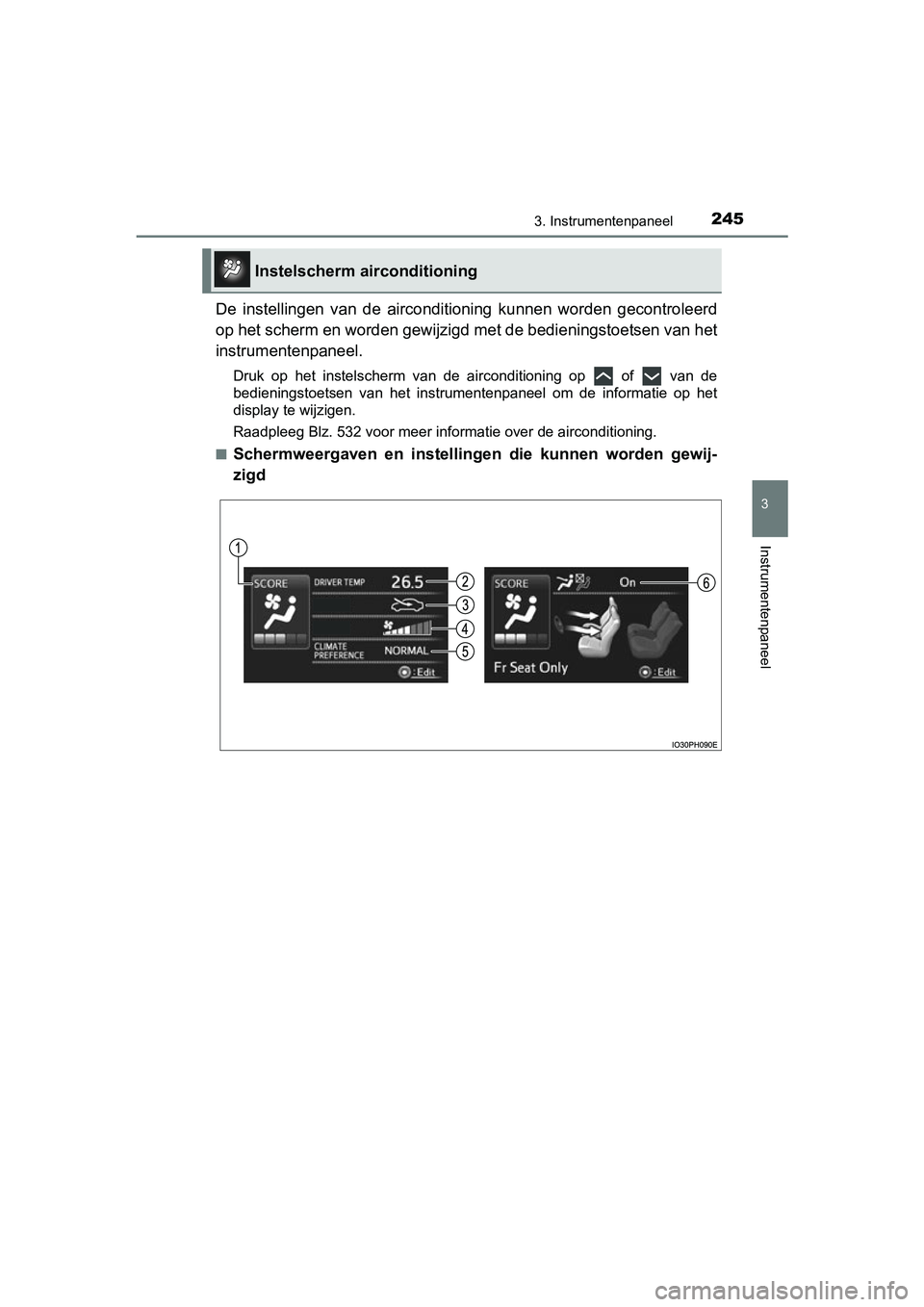

De instellingen van de airconditioning kunnen worden gecontroleerd
op het scherm en worden gewijzi gd met de bedieningstoetsen van het
instrumentenpaneel.
Druk op het instelscherm van de airconditioning op of van de
bedieningstoetsen van het instrumentenpaneel om de informatie o p het
display te wijzigen.
Raadpleeg Blz. 532 voor meer informatie over de airconditioning.
■
Schermweergaven en instellingen die kunnen worden gewij-
zigd
Instelscherm airconditioning
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 245 Tuesday, January 2, 2018 2:59 PM

2463. Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)

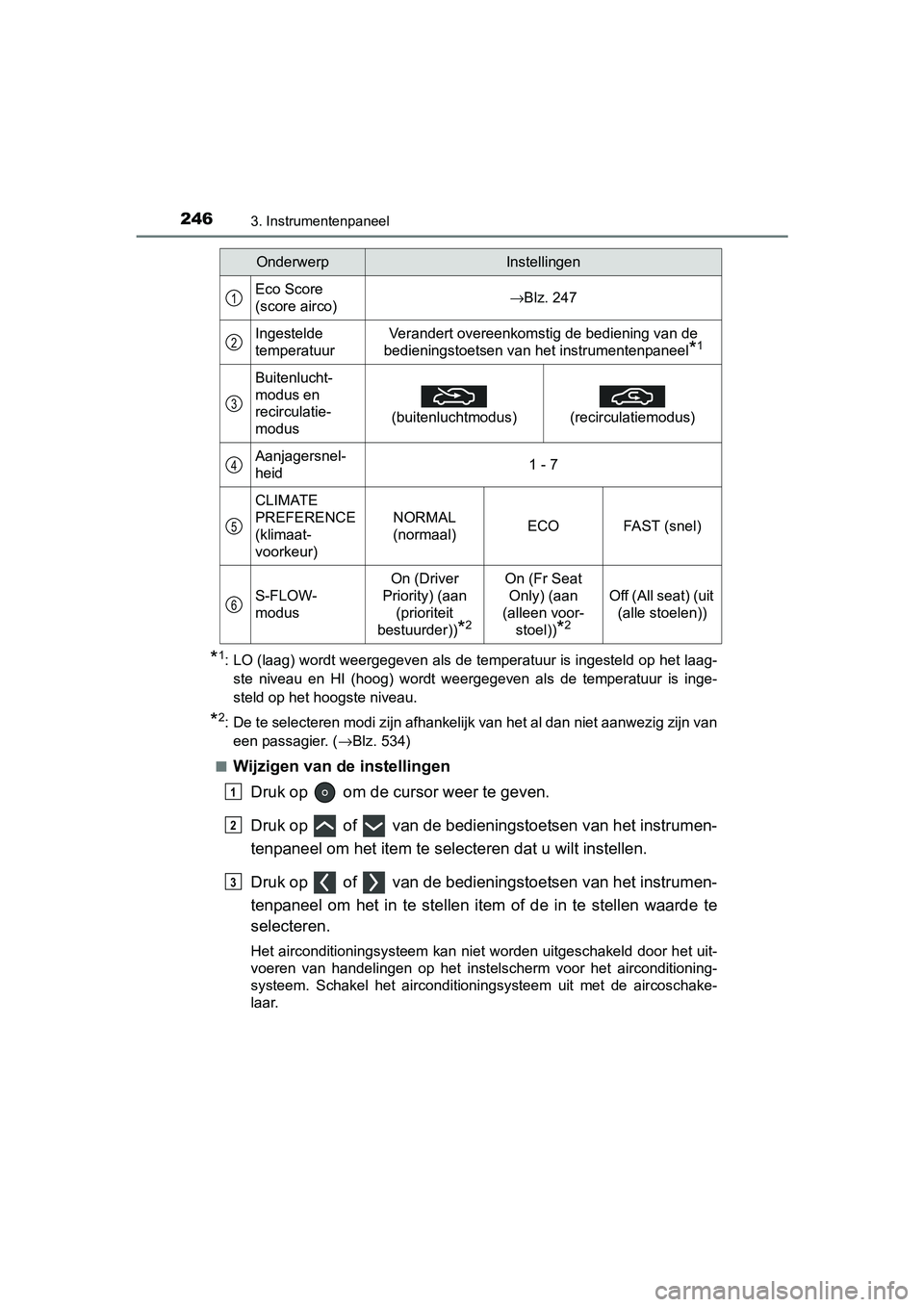

*1: LO (laag) wordt weergegeven als de temperatuur is ingesteld op het laag-
ste niveau en HI (hoog) wordt weergegeven als de temperatuur is inge-
steld op het hoogste niveau.
*2: De te selecteren modi zijn afhankelijk van het al dan niet aanwezig zijn van een passagier. ( →Blz. 534)
■
Wijzigen van de instellingen Druk op om de cursor weer te geven.
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel om het item te selec teren dat u wilt instellen.
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel om het in te stellen item of de in te stellen waarde te
selecteren.
Het airconditioningsysteem kan niet worden uitgeschakeld door h et uit-
voeren van handelingen op het instelscherm voor het airconditioning-
systeem. Schakel het airconditioningsysteem uit met de aircosch ake-
laar.
OnderwerpInstellingen
Eco Score
(score airco)→Blz. 247
Ingestelde
temperatuurVerandert overeenkomstig de bediening van de
bedieningstoetsen van het instrumentenpaneel
*1
Buitenlucht-
modus en
recirculatie-
modus

(buitenluchtmodus)
(recirculatiemodus)
Aanjagersnel-
heid1 - 7
CLIMATE
PREFERENCE
(klimaat-
voorkeur)
NORMAL
(normaal)ECOFAST (snel)
S-FLOW-
modus
On (Driver
Priority) (aan (prioriteit
bestuurder))
*2
On (Fr Seat
Only) (aan
(alleen voor- stoel))
*2
Off (All seat) (uit (alle stoelen))
1
2
3
4
5
6
1
2
3
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 246 Tuesday, January 2, 2018 2:59 PM

2473. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)■

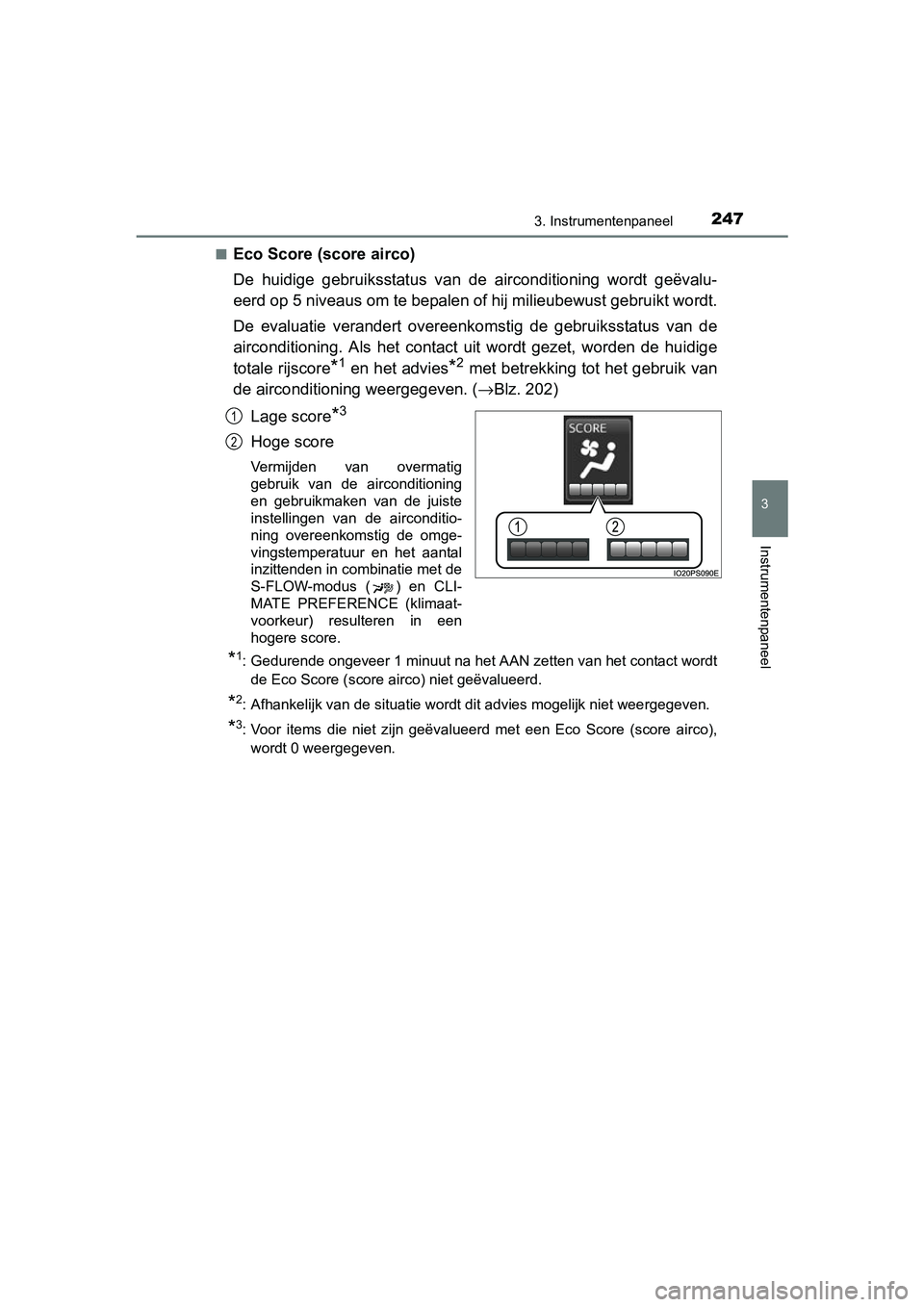

Eco Score (score airco)
De huidige gebruiksstatus van de airconditioning wordt geëvalu-
eerd op 5 niveaus om te bepalen of hij milieubewust gebruikt wo
rdt.
De evaluatie verandert overeenko mstig de gebruiksstatus van de
airconditioning. Als het contact uit wordt gezet, worden de hui dige
totale rijscore
*1 en het advies*2 met betrekking tot het gebruik van
de airconditioning weergegeven. ( →Blz. 202)
Lage score
*3
Hoge score
Vermijden van overmatig
gebruik van de airconditioning
en gebruikmaken van de juiste
instellingen van de airconditio-
ning overeenkomstig de omge-
vingstemperatuur en het aantal
inzittenden in combinatie met de
S-FLOW-modus ( ) en CLI-
MATE PREFERENCE (klimaat-
voorkeur) resulteren in een
hogere score.
*1: Gedurende ongeveer 1 minuut na het AAN zetten van het contact wordt
de Eco Score (score airco) niet geëvalueerd.
*2: Afhankelijk van de situatie wordt dit advies mogelijk niet wee rgegeven.
*3: Voor items die niet zijn geëvalueerd met een Eco Score (score airco),
wordt 0 weergegeven.
1
2
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 247 Tuesday, January 2, 2018 2:59 PM

2483. Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)

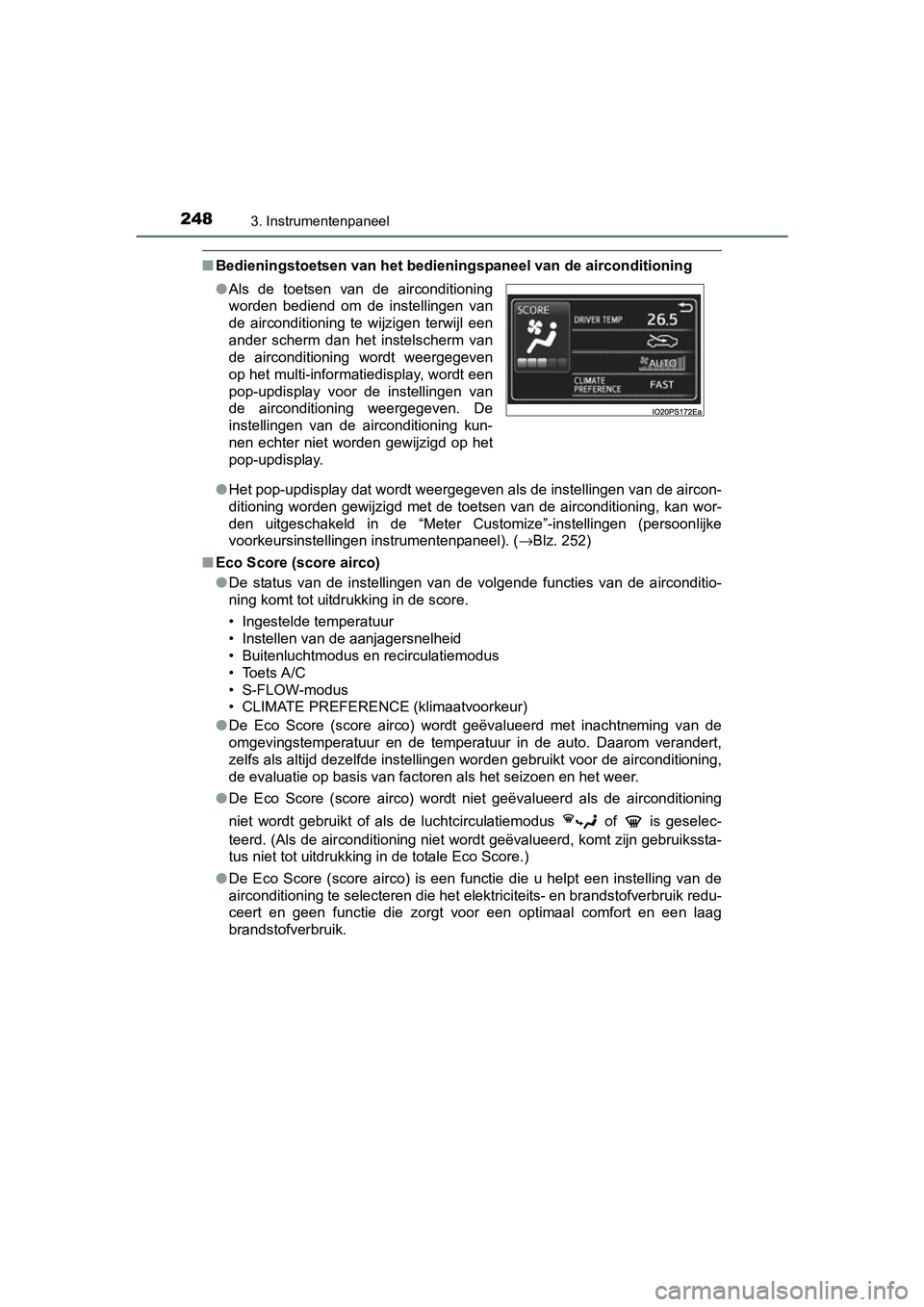

■Bedieningstoetsen van het bedieni ngspaneel van de airconditioning
● Het pop-updisplay dat wordt weergegeven als de instellingen van de aircon-
ditioning worden gewijzigd met de toetsen van de airconditionin g, kan wor-
den uitgeschakeld in de “Meter Customize”-instellingen (persoon lijke
voorkeursinstellingen instrumentenpaneel). ( →Blz. 252)
■ Eco Score (score airco)
●De status van de instellingen van de volgende functies van de a irconditio-
ning komt tot uitdrukking in de score.
• Ingestelde temperatuur
• Instellen van de aanjagersnelheid
• Buitenluchtmodus en recirculatiemodus
• Toets A/C
• S-FLOW-modus
• CLIMATE PREFERENCE (klimaatvoorkeur)
● De Eco Score (score airco) wordt geëvalueerd met inachtneming v an de
omgevingstemperatuur en de temperatuur in de auto. Daarom veran dert,
zelfs als altijd dezelfde instellingen worden gebruikt voor de airconditioning,
de evaluatie op basis van factoren als het seizoen en het weer.
● De Eco Score (score airco) wordt niet geëvalueerd als de aircon ditioning
niet wordt gebruikt of als de luchtcirculatiemodus of is gese lec-
teerd. (Als de airconditioning niet wordt geëvalueerd, komt zij n gebruikssta-
tus niet tot uitdrukking in de totale Eco Score.)
● De Eco Score (score airco) is een functie die u helpt een inste lling van de
airconditioning te selecteren die het elektriciteits- en brands tofverbruik redu-
ceert en geen functie die zorgt voor een optimaal comfort en ee n laag
brandstofverbruik.
●
Als de toetsen van de airconditioning
worden bediend om de instellingen van
de airconditioning te wijzigen terwijl een
ander scherm dan het instelscherm van
de airconditioning wordt weergegeven
op het multi-informatiedisplay, wordt een
pop-updisplay voor de instellingen van
de airconditioning weergegeven. De
instellingen van de airconditioning kun-
nen echter niet worden gewijzigd op het
pop-updisplay.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 248 Tuesday, January 2, 2018 2:59 PM

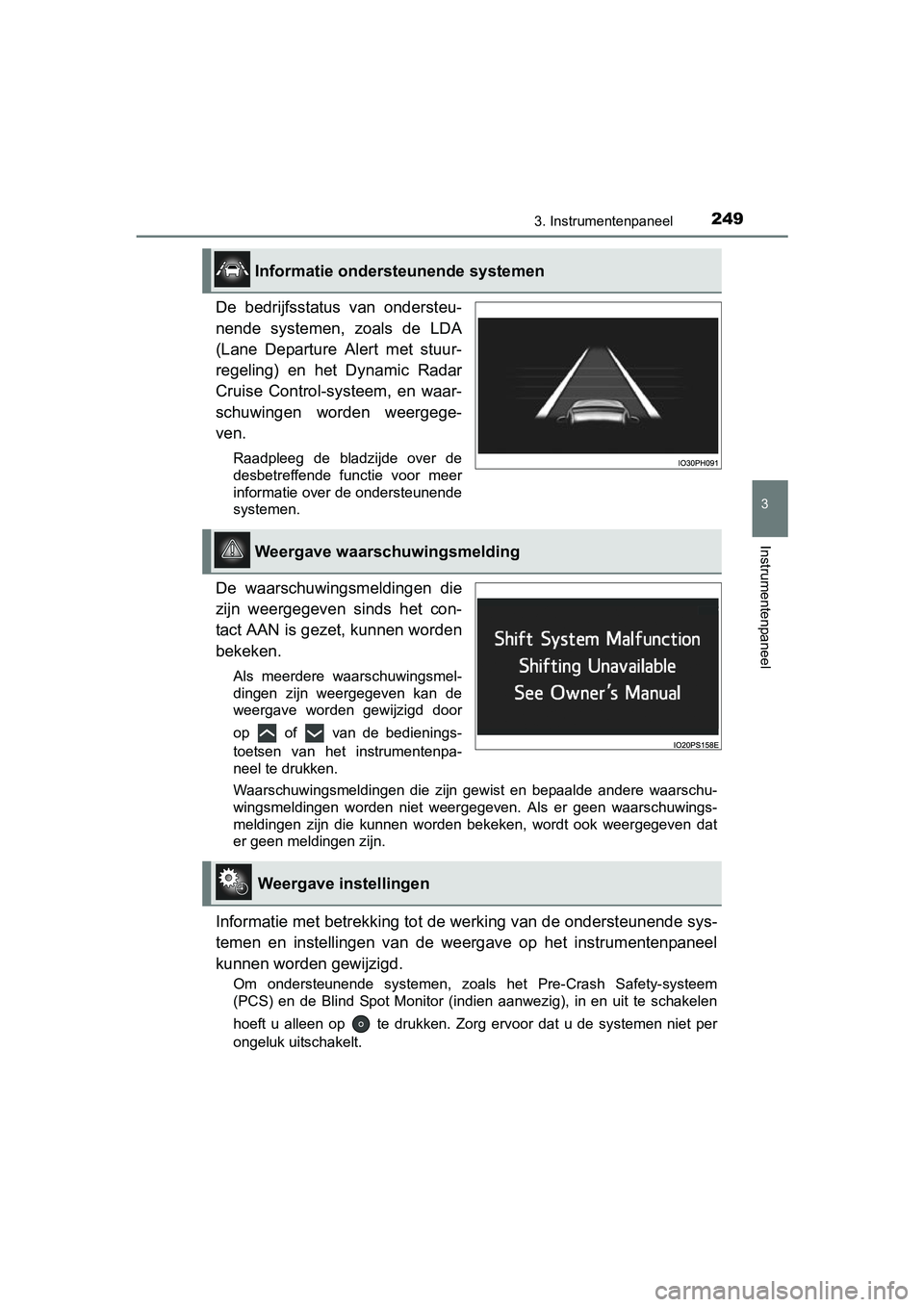

2493. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)
De bedrijfsstatus van ondersteu-
nende systemen, zoals de LDA
(Lane Departure Alert met stuur-
regeling) en het Dynamic Radar
Cruise Control-systeem, en waar-
schuwingen worden weergege-
ven.
Raadpleeg de bladzijde over de
desbetreffende functie voor meer
informatie over de ondersteunende
systemen.
De waarschuwingsmeldingen die
zijn weergegeven sinds het con-
tact AAN is gezet, kunnen worden
bekeken.
Als meerdere waarschuwingsmel-
dingen zijn weergegeven kan de
weergave worden gewijzigd door
op of van de bedienings-
toetsen van het instrumentenpa-
neel te drukken.
Waarschuwingsmeldingen die zijn gewist en bepaalde andere waarschu-
wingsmeldingen worden niet weergegeven. Als er geen waarschuwin gs-
meldingen zijn die kunnen worden bekeken, wordt ook weergegeven dat
er geen meldingen zijn.
Informatie met betrekking tot de werking van de ondersteunende sys-
temen en instellingen van de weergave op het instrumentenpaneel
kunnen worden gewijzigd.
Om ondersteunende systemen, zoals het Pre-Crash Safety-systeem
(PCS) en de Blind Spot Monitor (indien aanwezig), in en uit te schakelen
hoeft u alleen op te drukken. Zorg ervoor dat u de systemen ni et per
ongeluk uitschakelt.
Informatie ondersteunende systemen
Weergave waarschuwingsmelding
Weergave instellingen
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 249 Tuesday, January 2, 2018 2:59 PM
