TOYOTA PRIUS PLUG-IN HYBRID 2018 Instructieboekje (in Dutch)

2103. Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)
Controlelampje mistachterlichtBlz. 377
Controlelampje antidiefstalsysteem Blz. 75,
88
Controlelampje READY Blz. 353
Schakelstandindicatoren Blz. 359
*1, 2Controlelampje Traction ControlBlz. 521
*1, 3Controlelampje VSC OFF Blz. 522
Controlelampje cruise controlBlz. 434
Controlelampje Dynamic Radar Cruise Control Blz. 424
Controlelampje cruise control SETBlz. 424
*1, 3Waarschuwingslampje PCSBlz. 401
Controlelampje LDA Blz. 412
Controlelampje stuurregeling Blz. 413
Controlelampje Adaptive High Beam-systeem Blz. 372
Controlelampje BSM (indien aanwezig) Blz. 444
Controlelampje Toyota Parking Assist-sensor
(indien aanwezig) Blz. 461
ControlelampjesBladzijde
PRIUS PHV_OM_OM47C18E_(EE).boo
k Page 210 Tuesday, January 2, 2018 2:59 PM

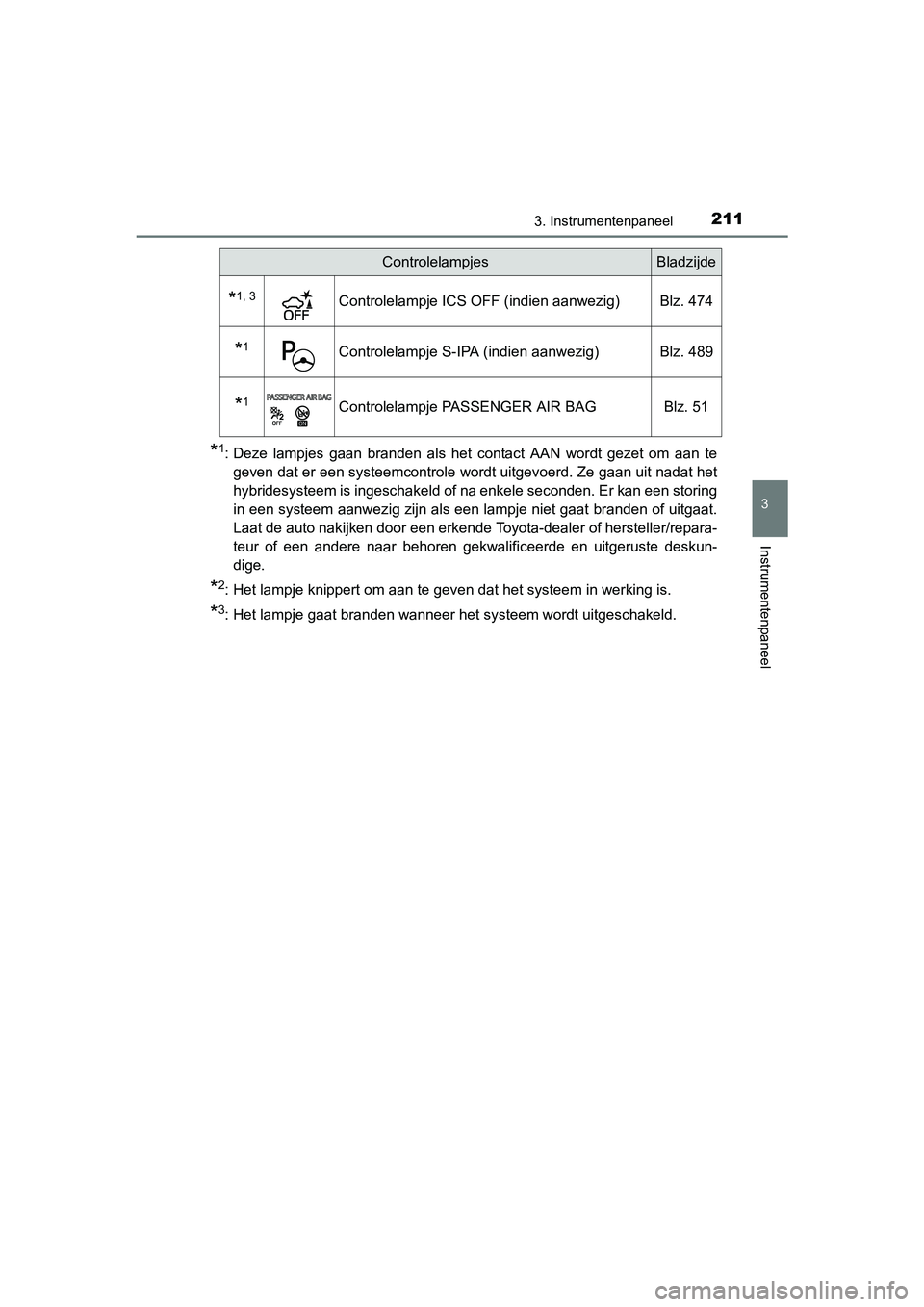

2113. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem is ingeschakeld of na enkele seconden. Er kan ee n storing
in een systeem aanwezig zijn als een lampje niet gaat branden o f uitgaat.
Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige.
*2: Het lampje knippert om aan te geven dat het systeem in werking is.
*3: Het lampje gaat branden wanneer het systeem wordt uitgeschakel d.
*1, 3Controlelampje ICS OFF (indien aanwezig) Blz. 474
*1Controlelampje S-IPA (indien aanwezig) Blz. 489
*1Controlelampje PASSENGER AIR BAG Blz. 51
ControlelampjesBladzijde
PRIUS PHV_OM_OM47C18E_(EE).book Page 211 Tuesday, January 2, 2018 2:59 PM

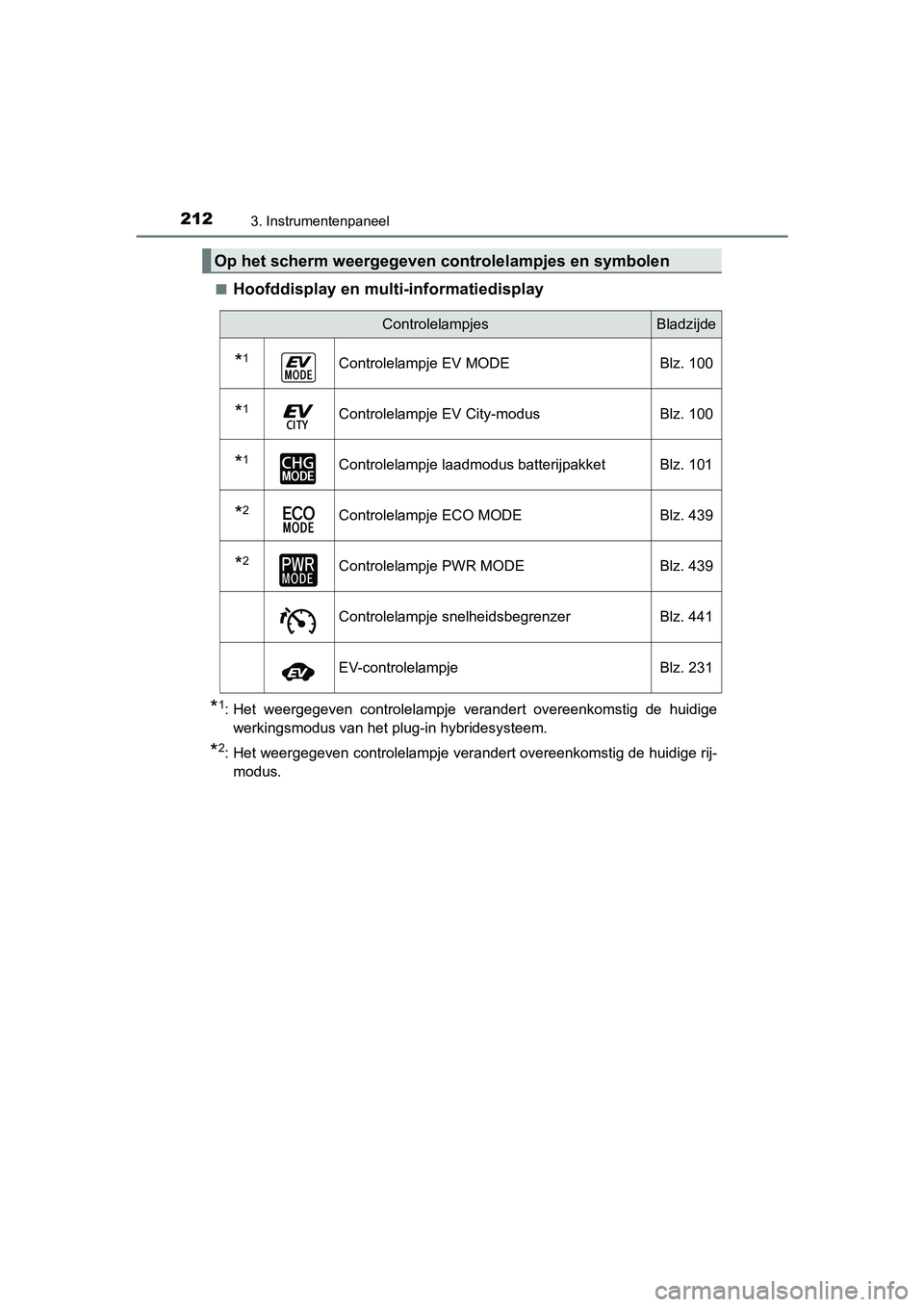

2123. Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)■
Hoofddisplay en multi-informatiedisplay
*1: Het weergegeven controlelampje verandert overeenkomstig de hui
dige
werkingsmodus van het plug-in hybridesysteem.
*2: Het weergegeven controlelampje verandert overeenkomstig de hui dige rij-
modus.
Op het scherm weergegeven controlelampjes en symbolen
ControlelampjesBladzijde
*1Controlelampje EV MODE Blz. 100
*1Controlelampje EV City-modus Blz. 100
*1Controlelampje laadmodus batterijpakket Blz. 101
*2Controlelampje ECO MODEBlz. 439
*2Controlelampje PWR MODE Blz. 439
Controlelampje snelheidsbegrenzerBlz. 441
EV-controlelampje Blz. 231
PRIUS PHV_OM_OM47C18E_(EE).book Page 212 Tuesday, January 2, 2018 2:59 PM

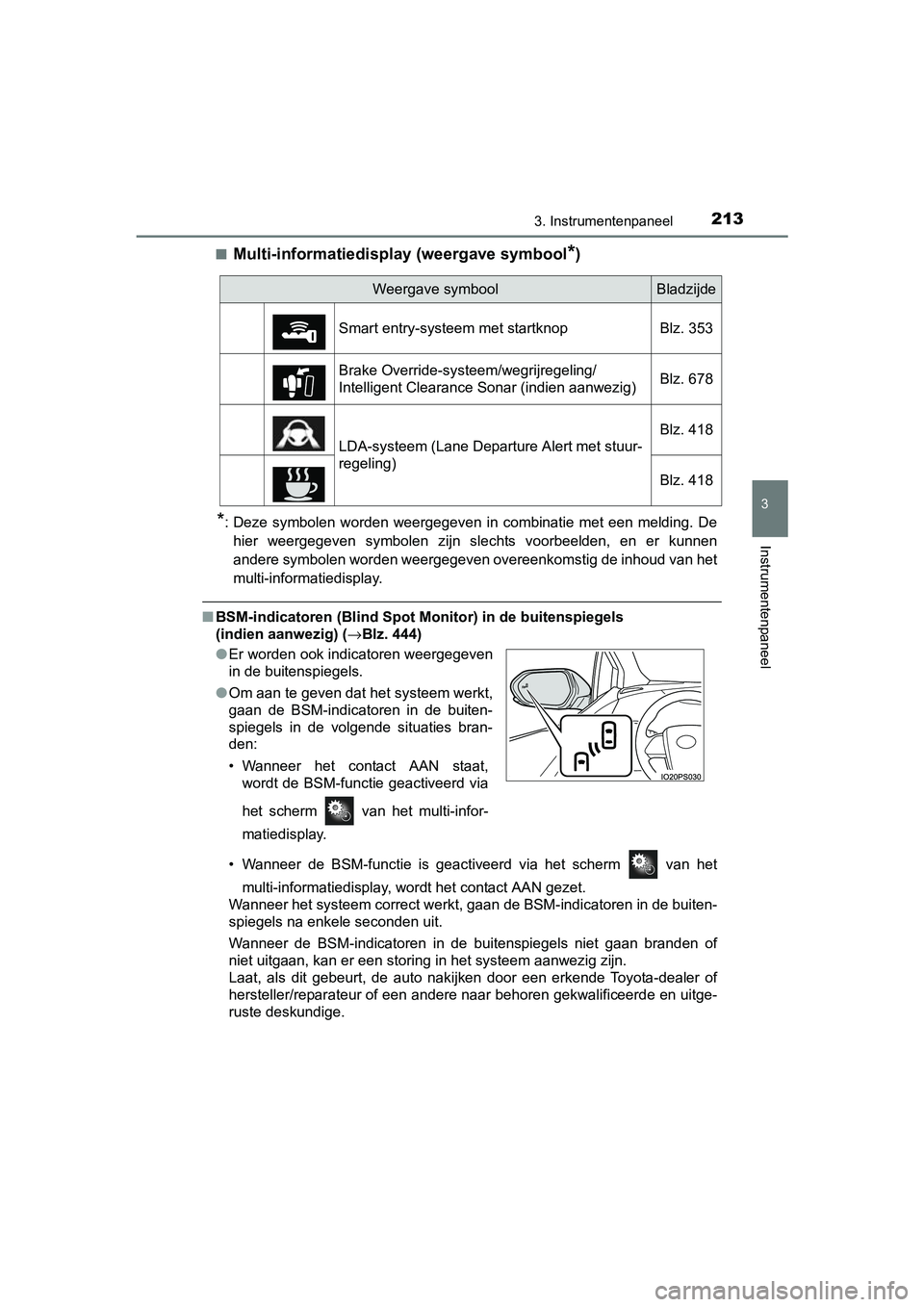

2133. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)■
Multi-informatiedisp
lay (weergave symbool*)
*: Deze symbolen worden weergegeven in combinatie met een melding . De
hier weergegeven symbolen zijn slechts voorbeelden, en er kunne n
andere symbolen worden weergegeven overeenkomstig de inhoud van het
multi-informatiedisplay.
■ BSM-indicatoren (Blind Spot Mon itor) in de buitenspiegels
(indien aanwezig) ( →Blz. 444)
• Wanneer de BSM-functie is geactiveerd via het scherm van het multi-informatiedisplay, wordt het contact AAN gezet.
Wanneer het systeem correct werkt, gaan de BSM-indicatoren in de buiten-
spiegels na enkele seconden uit.
Wanneer de BSM-indicatoren in de buitenspiegels niet gaan brand en of
niet uitgaan, kan er een storing in het systeem aanwezig zijn.
Laat, als dit gebeurt, de auto nakijken door een erkende Toyota -dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en uitge-
ruste deskundige.
Weergave symboolBladzijde
Smart entry-systeem met startknop Blz. 353
Brake Override-systeem/wegrijregeling/
Intelligent Clearance Sonar (indien aanwezig) Blz. 678
LDA-systeem (Lane Departure Alert met stuur-
regeling)Blz. 418
Blz. 418
●
Er worden ook indicatoren weergegeven
in de buitenspiegels.
● Om aan te geven dat het systeem werkt,
gaan de BSM-indicatoren in de buiten-
spiegels in de volgende situaties bran-
den:
• Wanneer het contact AAN staat,
wordt de BSM-functie geactiveerd via
het scherm van het multi-infor-
matiedisplay.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 213 Tuesday, January 2, 2018 2:59 PM

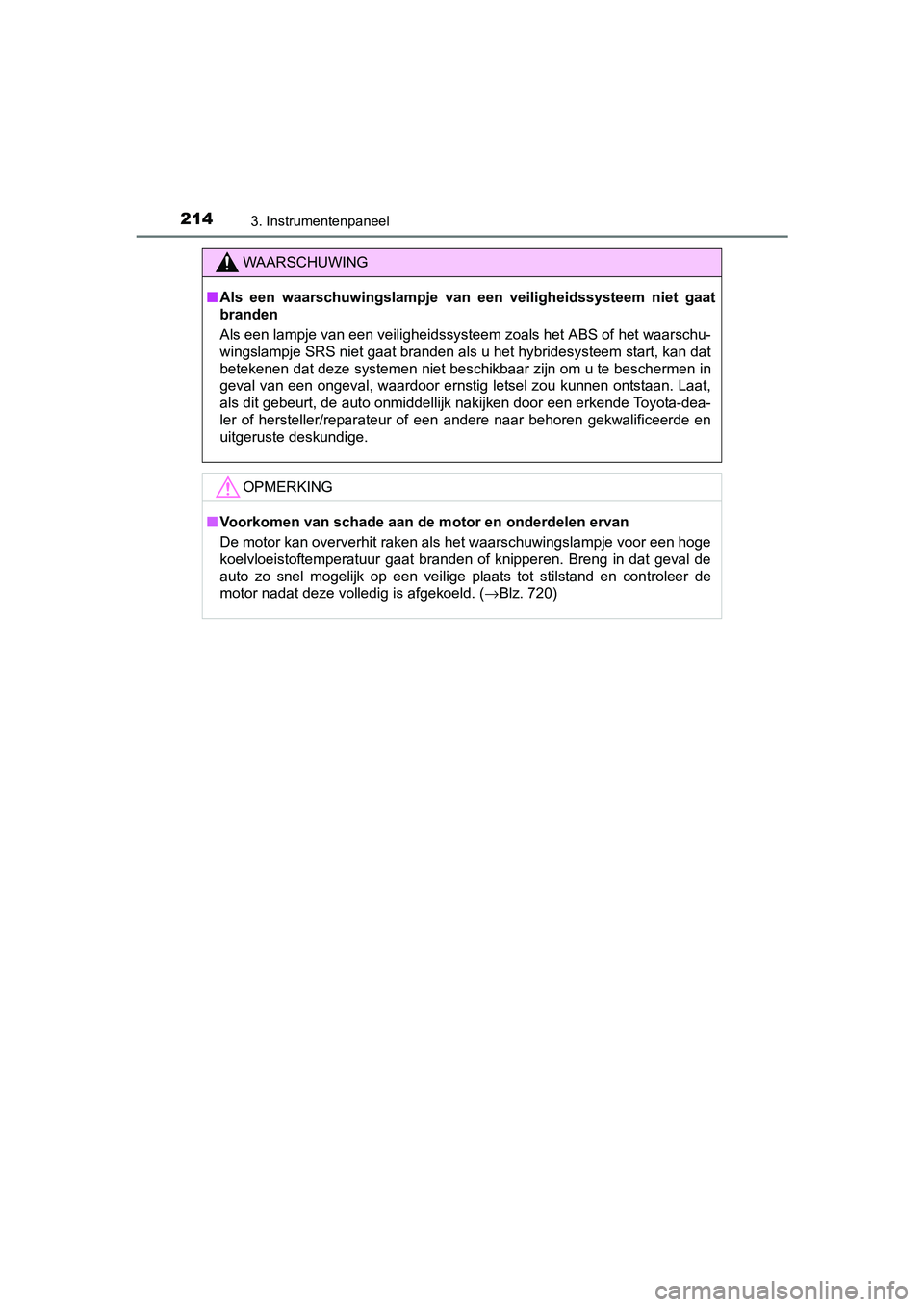

2143. Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)
WAARSCHUWING
■Als een waarschuwingslampje van een veiligheidssysteem niet gaa t
branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschu-
wingslampje SRS niet gaat branden als u het hybridesysteem start, kan dat
betekenen dat deze systemen niet beschikbaar zijn om u te besch ermen in
geval van een ongeval, waardoor ernstig letsel zou kunnen ontst aan. Laat,
als dit gebeurt, de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwali ficeerde en
uitgeruste deskundige.
OPMERKING
■ Voorkomen van schade aan de motor en onderdelen ervan
De motor kan oververhit raken als het waarschuwingslampje voor een hoge
koelvloeistoftemperatuur gaat branden of knipperen. Breng in da t geval de
auto zo snel mogelijk op een veilige plaats tot stilstand en co ntroleer de
motor nadat deze volledig is afgekoeld. ( →Blz. 720)
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 214 Tuesday, January 2, 2018 2:59 PM

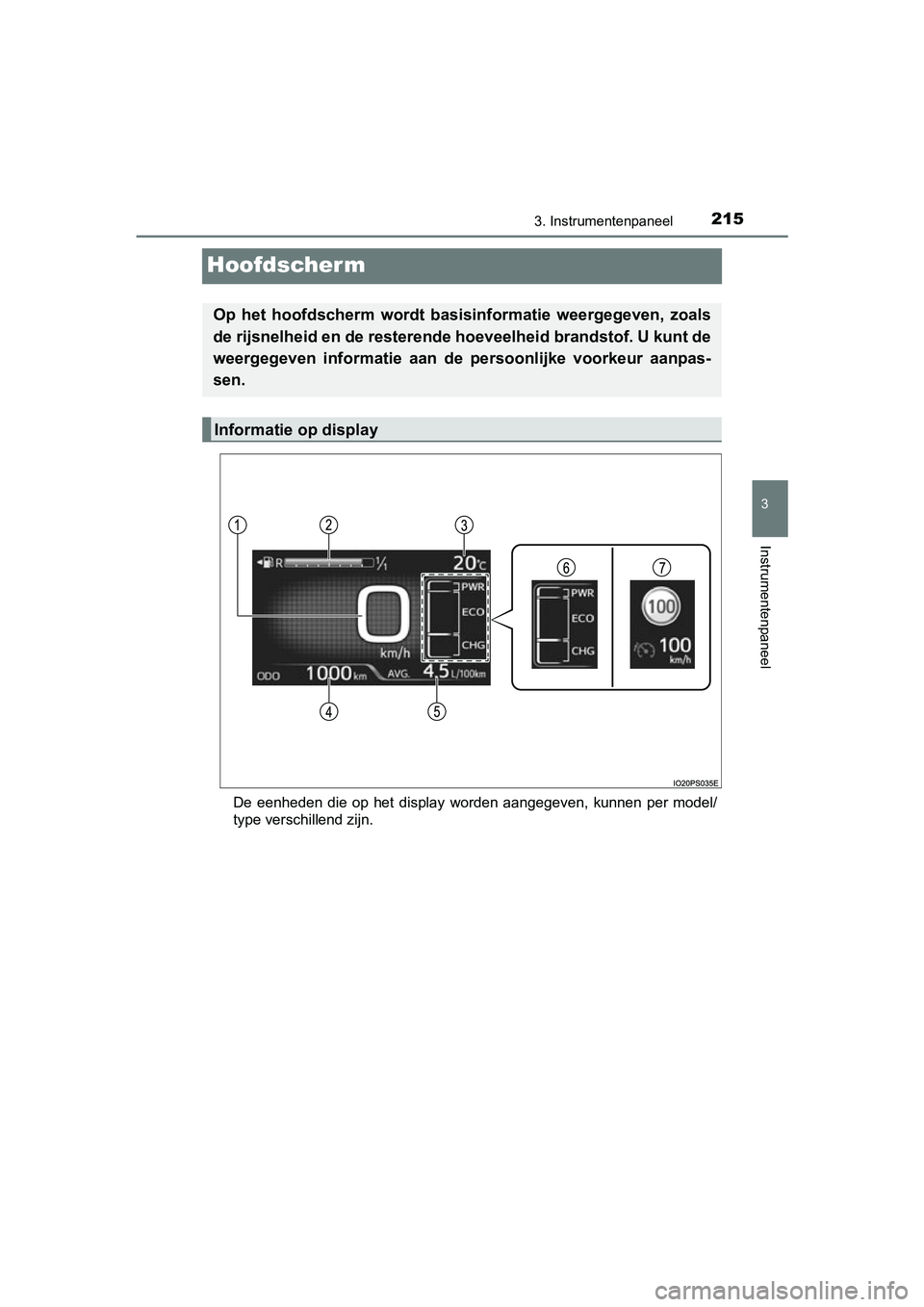

2153. Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)
3
Instrumentenpaneel
Hoofdscherm
De eenheden die op het display worden aangegeven, kunnen per model/
type verschillend zijn.
Op het hoofdscherm wordt basisi nformatie weergegeven, zoals
de rijsnelheid en de resterend e hoeveelheid brandstof. U kunt d e
weergegeven informatie aan de persoonlijke voorkeur aanpas-
sen.
Informatie op display
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 215 Tuesday, January 2, 2018 2:59 PM

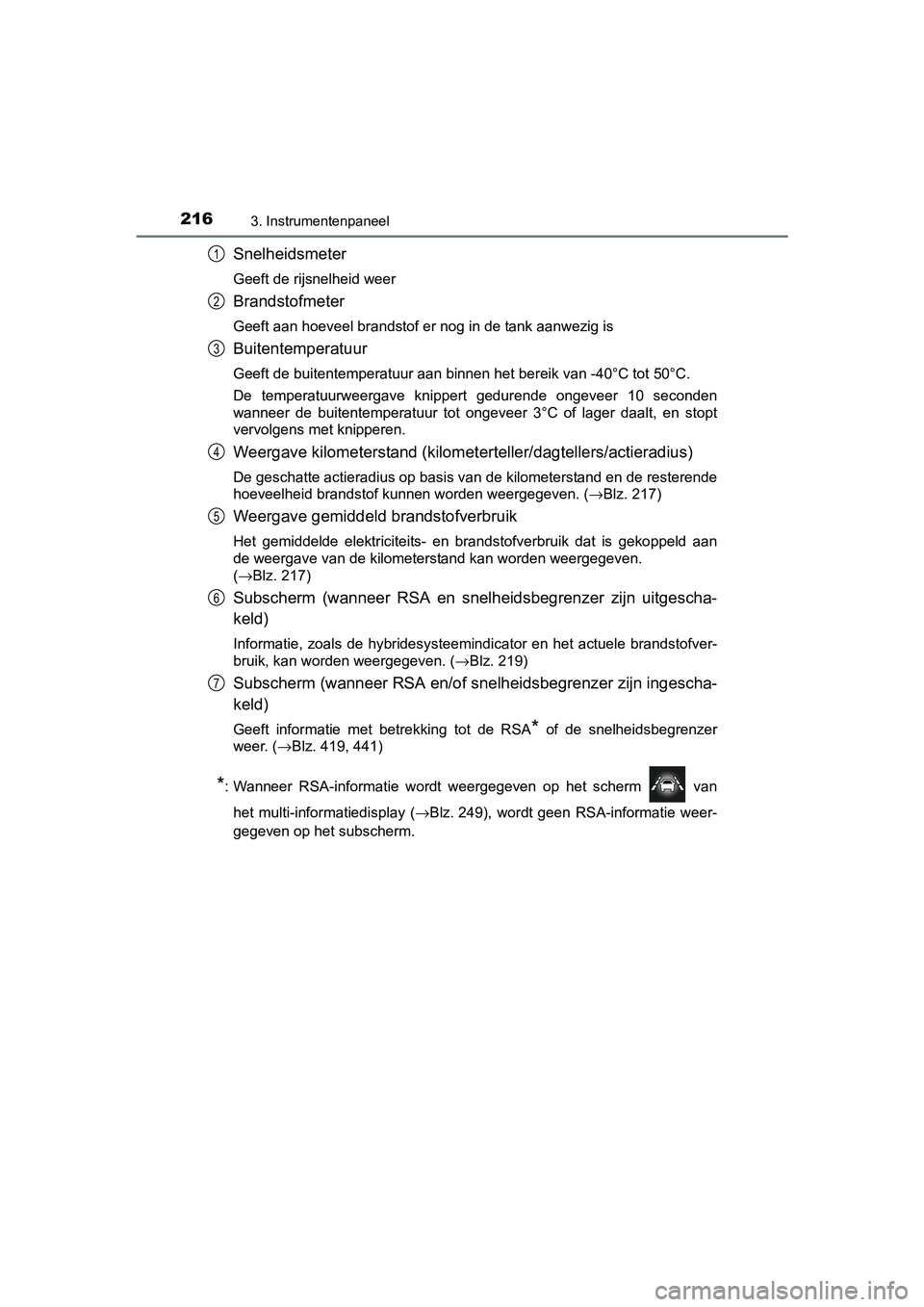

2163. Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)
Snelheidsmeter
Geeft de rijsnelheid weer
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik van -40°C tot 50°C.
De temperatuurweergave knippert gedurende ongeveer 10 seconden
wanneer de buitentemperatuur tot ongeveer 3°C of lager daalt, en stopt
vervolgens met knipperen.
Weergave kilometerstand (kilomet erteller/dagtellers/actieradius)
De geschatte actieradius op basis van de kilometerstand en de r esterende
hoeveelheid brandstof kunnen worden weergegeven. ( →Blz. 217)
Weergave gemiddeld brandstofverbruik
Het gemiddelde elektriciteits- en brandstofverbruik dat is geko ppeld aan
de weergave van de kilometerstand kan worden weergegeven.
( →Blz. 217)
Subscherm (wanneer RSA en snel heidsbegrenzer zijn uitgescha-
keld)
Informatie, zoals de hybridesysteemindicator en het actuele bra ndstofver-
bruik, kan worden weergegeven. ( →Blz. 219)
Subscherm (wanneer RSA en/of sne lheidsbegrenzer zijn ingescha-
keld)
Geeft informatie met betrekking tot de RSA* of de snelheidsbegrenzer
weer. ( →Blz. 419, 441)
*: Wanneer RSA-informatie wordt weergegeven op het scherm van
het multi-informatiedisplay ( →Blz. 249), wordt geen RSA-informatie weer-
gegeven op het subscherm.
1
2
3
4
5
6
7
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 216 Tuesday, January 2, 2018 2:59 PM

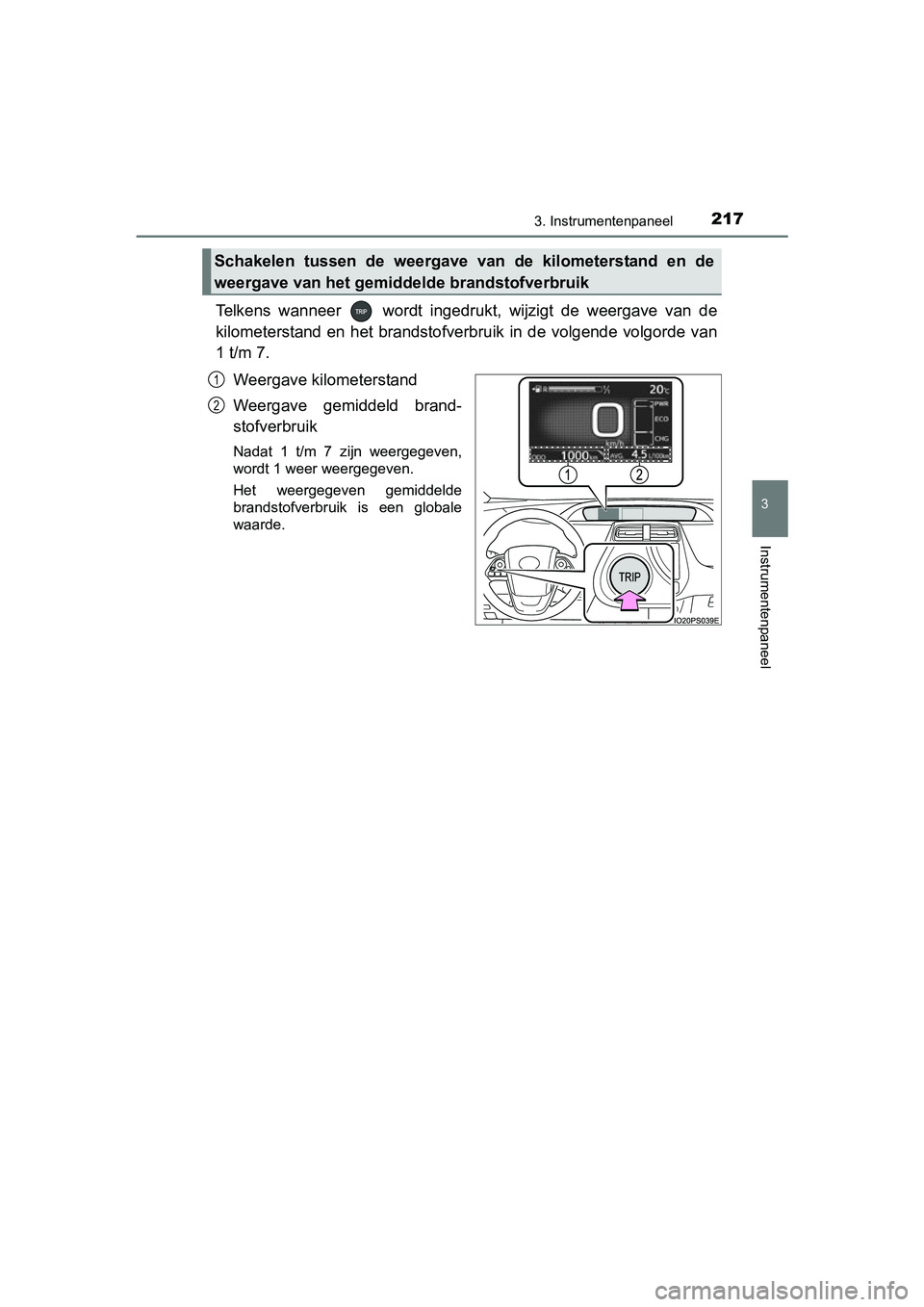

2173. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)
Telkens wanneer wordt ingedrukt, wijzigt de weergave van de
kilometerstand en het brandstofverbruik in de volgende volgorde van
1 t/m 7.
Weergave kilometerstand
Weergave gemiddeld brand-
stofverbruik
Nadat 1 t/m 7 zijn weergegeven,
wordt 1 weer weergegeven.
Het weergegeven gemiddelde
brandstofverbruik is een globale
waarde.
Schakelen tussen de weergave van de kilometerstand en de
weergave van het gemiddelde brandstofverbruik
1
2
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 217 Tuesday, January 2, 2018 2:59 PM

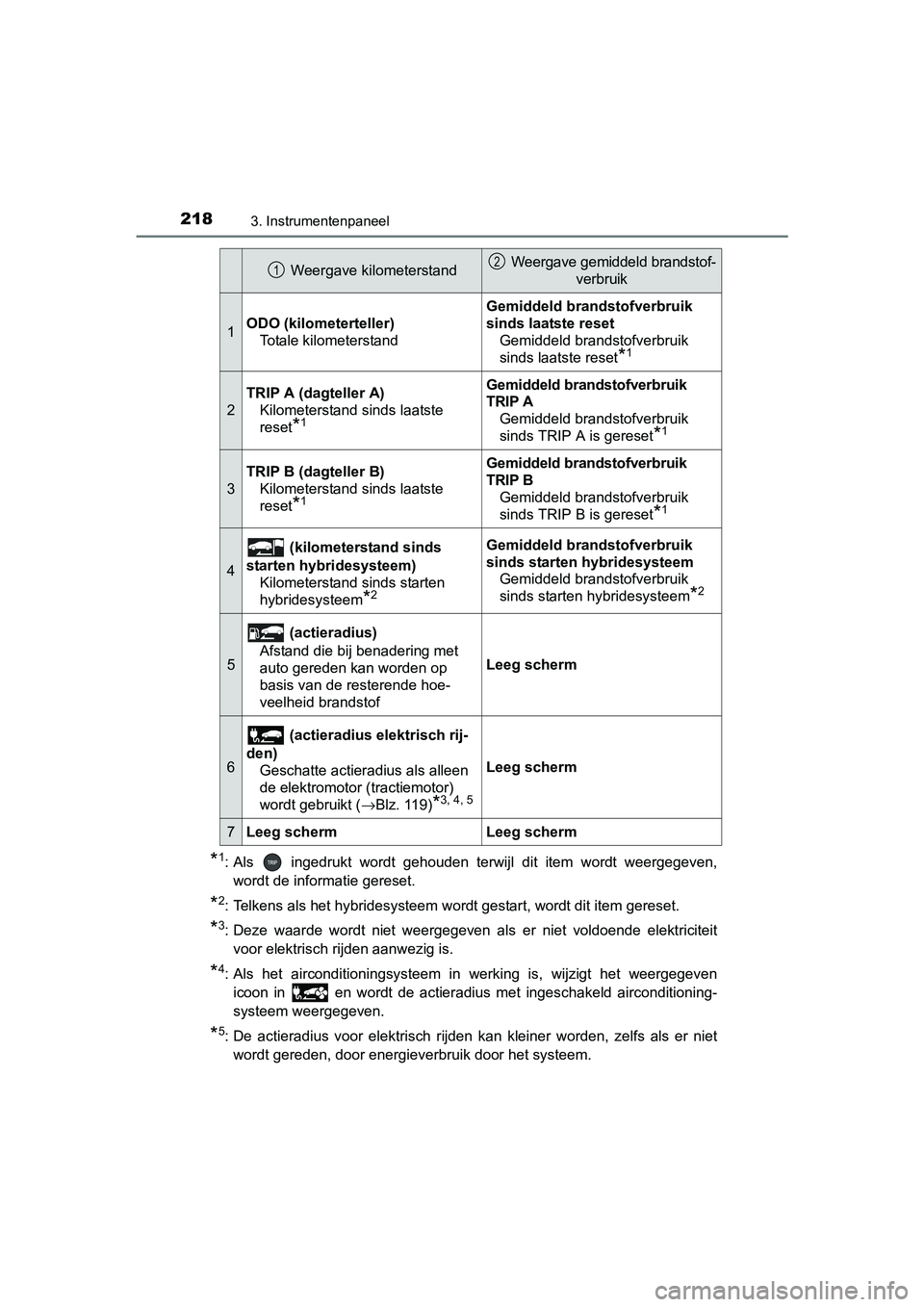

2183. Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)
*1: Als ingedrukt wordt gehouden terwijl dit item wordt weergegeven,wordt de informatie gereset.
*2: Telkens als het hybridesysteem wordt gestart, wordt dit item g ereset.
*3: Deze waarde wordt niet weergegeven als er niet voldoende elekt riciteit
voor elektrisch rijden aanwezig is.
*4: Als het airconditioningsysteem in werking is, wijzigt het weergegeven icoon in en wordt de actieradius met ingeschakeld aircondition ing-
systeem weergegeven.
*5: De actieradius voor elektrisch rijden kan kleiner worden, zelf s als er niet
wordt gereden, door energieverbruik door het systeem.
Weergave kilometerstand Weergave gemiddeld brandstof- verbruik
1ODO (kilometerteller)
Totale kilometerstand
Gemiddeld brandstofverbruik
sinds laatste resetGemiddeld brandstofverbruik
sinds laatste reset
*1
2
TRIP A (dagteller A)Kilometerstand sinds laatste
reset
*1
Gemiddeld brandstofverbruik
TRIP AGemiddeld brandstofverbruik
sinds TRIP A is gereset
*1
3
TRIP B (dagteller B)Kilometerstand sinds laatste
reset
*1
Gemiddeld brandstofverbruik
TRIP BGemiddeld brandstofverbruik
sinds TRIP B is gereset
*1
4
(kilometerstand sinds
starten hybridesysteem) Kilometerstand sinds starten
hybridesysteem
*2
Gemiddeld brandstofverbruik
sinds starten hybridesysteemGemiddeld brandstofverbruik
sinds starten hybridesysteem
*2
5
(actieradius)
Afstand die bij benadering met
auto gereden kan worden op
basis van de resterende hoe-
veelheid brandstof
Leeg scherm
6
(actieradius elektrisch rij-
den) Geschatte actieradius als alleen
de elektromotor (tractiemotor)
wordt gebruikt ( →Blz. 119)
*3, 4, 5
Leeg scherm
7Leeg schermLeeg scherm
12
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 218 Tuesday, January 2, 2018 2:59 PM

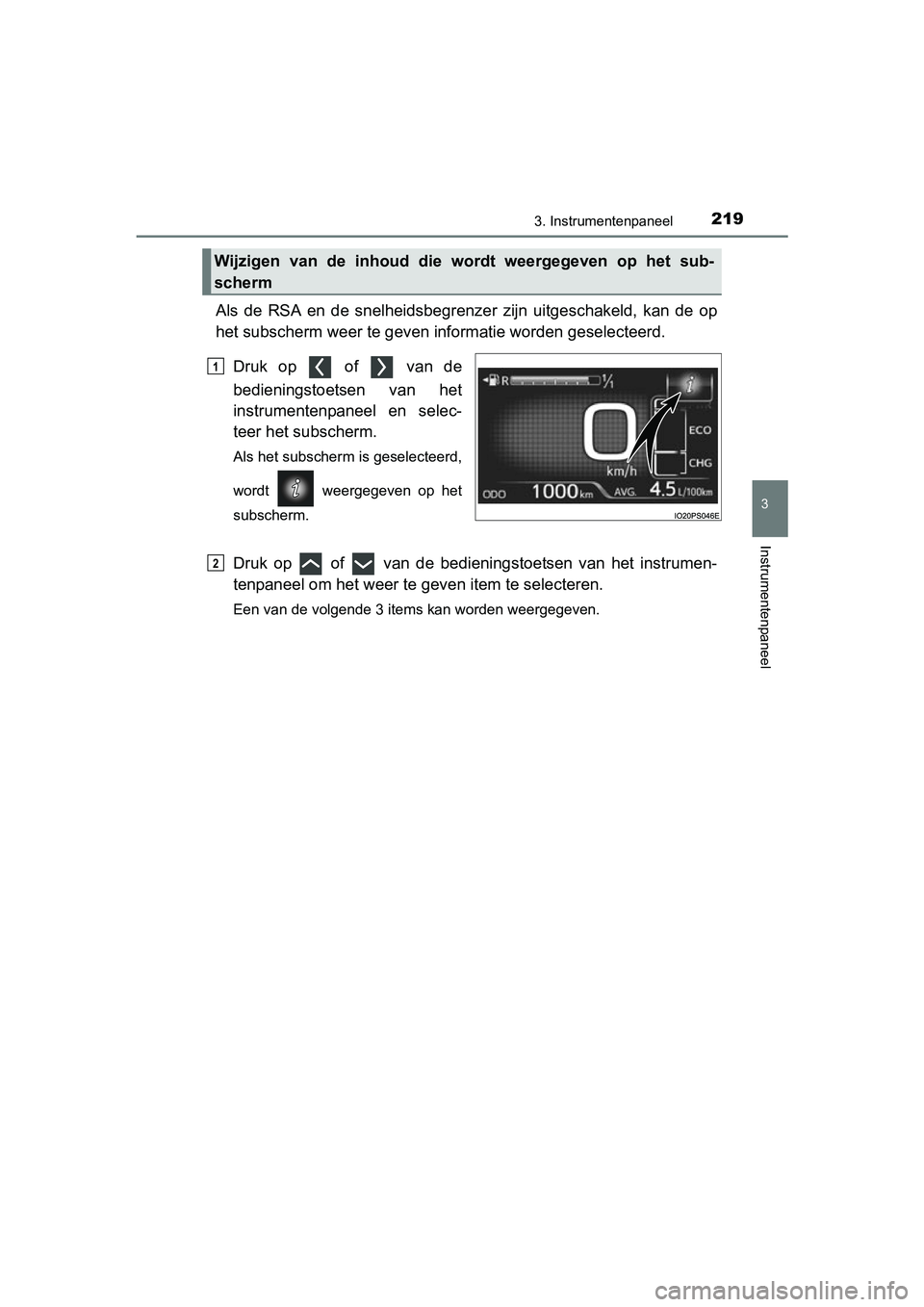

2193. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)
Als de RSA en de snelheidsbegrenzer zijn uitgeschakeld, kan de op
het subscherm weer te geven in formatie worden geselecteerd.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel en selec-
teer het subscherm.
Als het subscherm is geselecteerd,
wordt weergegeven op het
subscherm.
Druk op of van de bedienings toetsen van het instrumen-
tenpaneel om het weer te geven item te selecteren.
Een van de volgende 3 items kan worden weergegeven.
Wijzigen van de inhoud die wordt weergegeven op het sub-
scherm
1
2
