TOYOTA PRIUS PLUG-IN HYBRID 2018 Instructieboekje (in Dutch)

2003. Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)

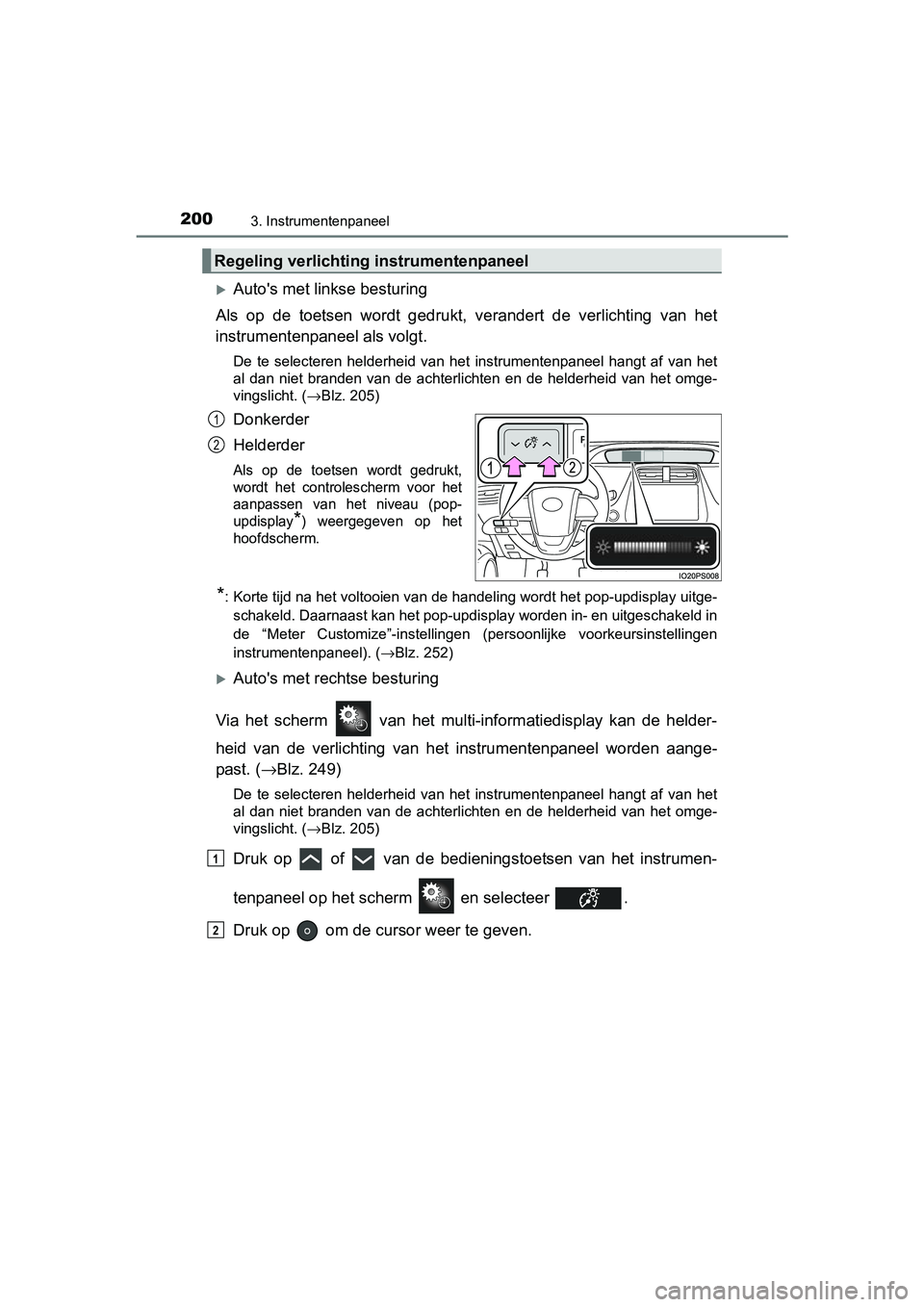

Auto's met linkse besturing
Als op de toetsen wordt gedrukt, verandert de verlichting van het
instrumentenpaneel als volgt.
De te selecteren helderheid van het instrumentenpaneel hangt af van het
al dan niet branden van de achterlichten en de helderheid van h et omge-
vingslicht. ( →Blz. 205)
Donkerder
Helderder
Als op de toetsen wordt gedrukt,
wordt het controlescherm voor het
aanpassen van het niveau (pop-
updisplay
*) weergegeven op het
hoofdscherm.
*: Korte tijd na het voltooien van de handeling wordt het pop-upd isplay uitge-
schakeld. Daarnaast kan het pop-updisplay worden in- en uitgesc hakeld in
de “Meter Customize”-instellingen (persoonlijke voorkeursinstel lingen
instrumentenpaneel). ( →Blz. 252)
Auto's met rechtse besturing
Via het scherm van het multi-informatiedisplay kan de helder-
heid van de verlichting van het instrumentenpaneel worden aange -
past. ( →Blz. 249)
De te selecteren helderheid van het instrumentenpaneel hangt af van het
al dan niet branden van de achterlichten en de helderheid van h et omge-
vingslicht. ( →Blz. 205)
Druk op of van de bedienings toetsen van het instrumen-
tenpaneel op het scher m en selecteer .
Druk op om de cursor weer te geven.
Regeling verlichting instrumentenpaneel
1
2
1
2
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 200 Tuesday, January 2, 2018 2:59 PM

2013. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)

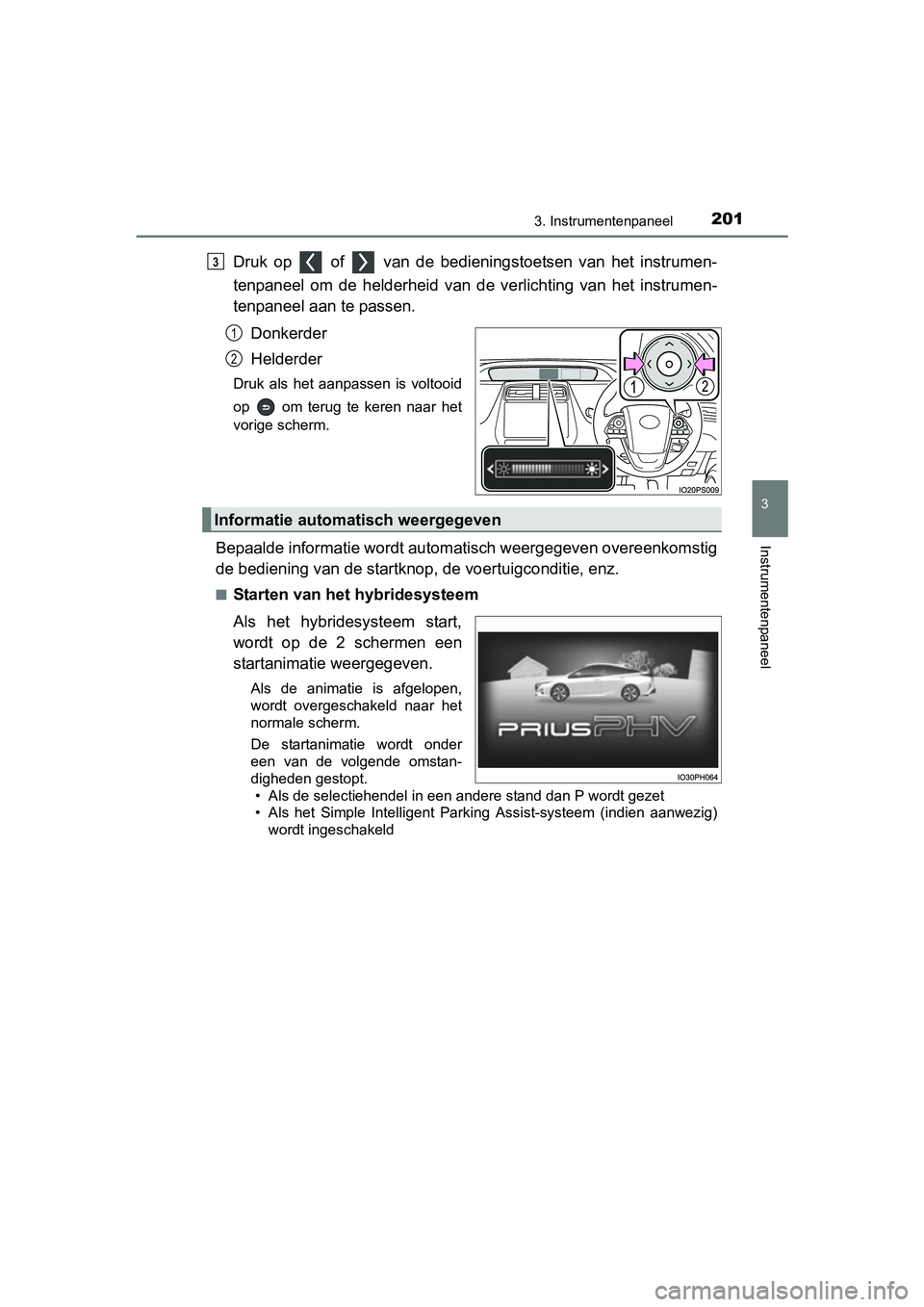

Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel om de helderheid van de verlichting van het instrumen -
tenpaneel aan te passen.
Donkerder
Helderder
Druk als het aanpassen is voltooid
op om terug te keren naar het
vorige scherm.
Bepaalde informatie wordt autom atisch weergegeven overeenkomsti g
de bediening van de startknop, de voertuigconditie, enz.
■Starten van het hybridesysteem
Als het hybridesysteem start,
wordt op de 2 schermen een
startanimatie weergegeven.
Als de animatie is afgelopen,
wordt overgeschakeld naar het
normale scherm.
De startanimatie wordt onder
een van de volgende omstan-
digheden gestopt. • Als de selectiehendel in een andere stand dan P wordt gezet
• Als het Simple Intelligent Parking Assist-systeem (indien aanwezig)
wordt ingeschakeld
3
1
2
Informatie automatisch weergegeven
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 201 Tuesday, January 2, 2018 2:59 PM

2023. Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)■
Als de ondersteunende sys
temen in werking zijn
Bij het gebruik van ondersteu nende systemen, zoals het Dynamic
Radar Cruise Control-systeem m et volledig snelheidsbereik
( → Blz. 424) en het LDA-systeem ( →Blz. 409), wordt informatie met
betrekking tot elk systeem, af hankelijk van de situatie, automa tisch
weergegeven op het multi-informatiedisplay.
Raadpleeg de bladzijde met uitleg over alle systemen voor detai ls over
de weergegeven informatie en de inhoud van het display.
■
Als u geïnformeerd moe t worden over de auto
Als een verkeerde schakelstand wordt geselecteerd of er een pro -
bleem optreedt in een voertuigsysteem, wordt een waarschuwings-
melding (of afbeelding) weergege ven op het multi-informatiedisplay.
Volg de instructies die worden weergegeven op het display als e r een
waarschuwingsmelding wordt weergegeven. ( →Blz. 682)
■
Als het contact UIT wordt gezet (auto's met inbraaksensor)
Het selectiescher m voor het in-/
uitschakelen van de inbraak-
sensor wordt weergegeven op
het multi-informatiedisplay.
( → Blz. 91)
■Als het hybridesysteem wordt uitgeschakeld
● Als het hybridesysteem wordt u itgeschakeld, wordt het scherm
“Ending” (beëindigen) weergeg even op het multi-informatie-
display (gedurende ongeveer 30 seconden
*1).
Als het scherm “Ending” (beëindigen) wordt weergegeven, kan
de volgende informatie worden weergegeven door op , ,
of van de bedieningstoetsen van het instrumenten-
paneel te drukken.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 202 Tuesday, January 2, 2018 2:59 PM

2033. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)

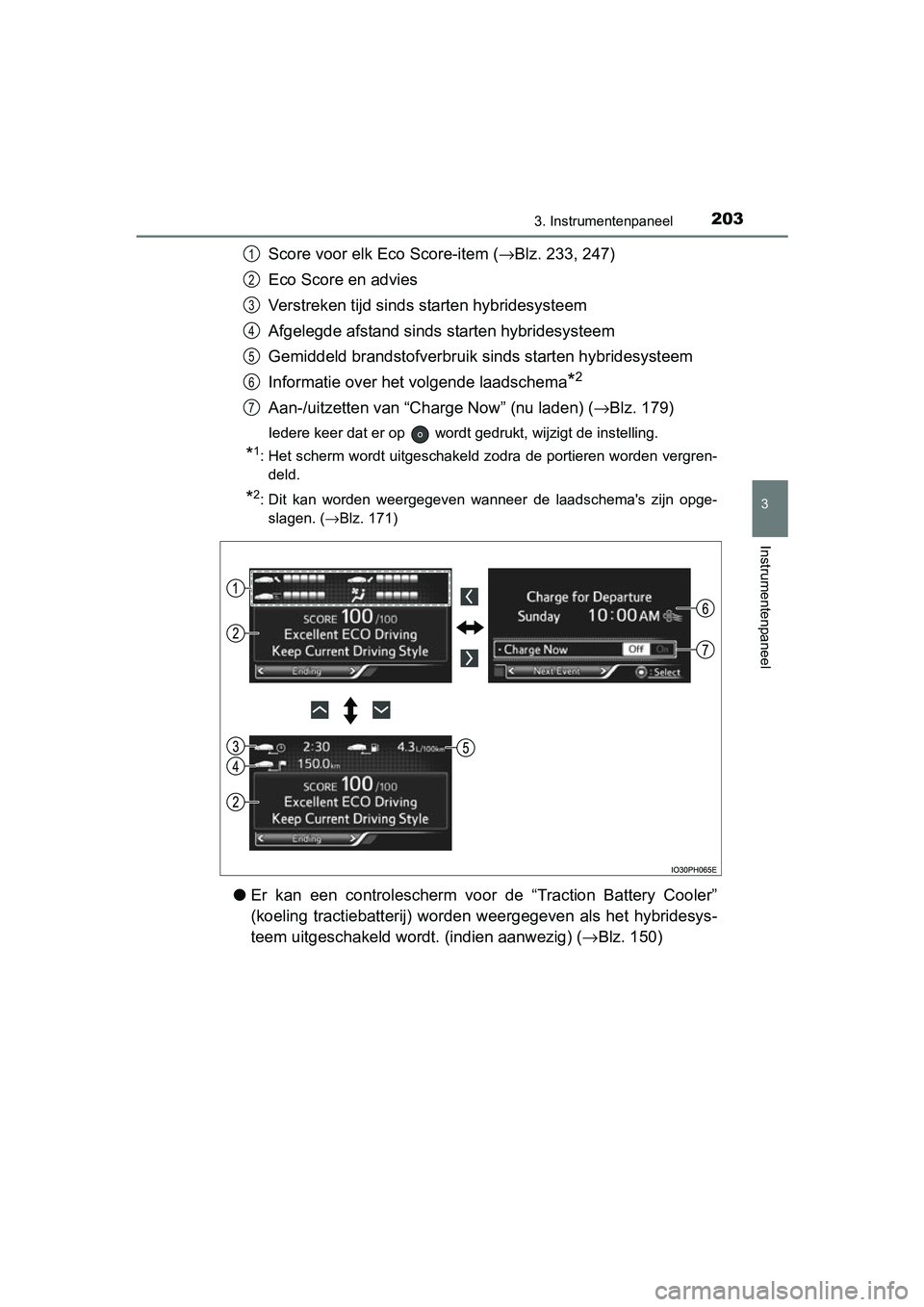

Score voor elk Eco Score-item (→Blz. 233, 247)
Eco Score en advies
Verstreken tijd sinds s tarten hybridesysteem
Afgelegde afstand sinds starten hybridesysteem
Gemiddeld brandstofverbruik sinds starten hybridesysteem
Informatie over het volgende laadschema
*2
Aan-/uitzetten van “C harge Now” (nu laden) (→ Blz. 179)
Iedere keer dat er op wordt gedrukt, wijzigt de instelling.
*1: Het scherm wordt uitgeschakeld zodra de portieren worden vergr en-
deld.
*2: Dit kan worden weergegeven wanneer de laadschema's zijn opge- slagen. ( →Blz. 171)
●Er kan een controlescherm voor de “Traction Battery Cooler”
(koeling tractiebatterij) worde n weergegeven als het hybridesys -
teem uitgeschakeld word t. (indien aanwezig) (→Blz. 150)
1
2
3
4
5
6
7
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 203 Tuesday, January 2, 2018 2:59 PM

2043. Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)

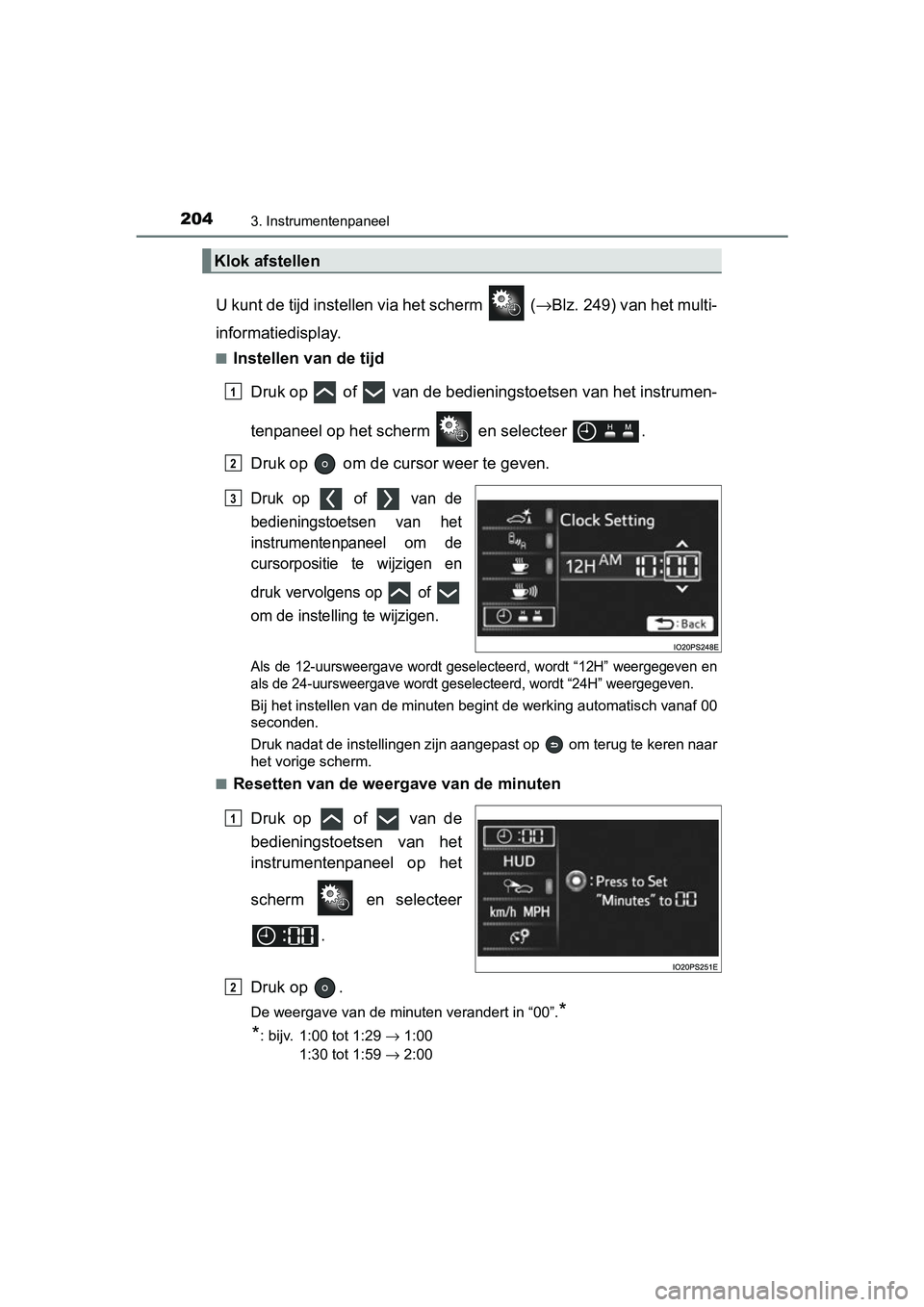

U kunt de tijd instellen via het scherm (→Blz. 249) van het multi-
informatiedisplay.
■Instellen van de tijd
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel op het scher m en selecteer .
Druk op om de cursor weer te geven.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om de
cursorpositie te wijzigen en
druk vervolgens op of
om de instelling te wijzigen.
Als de 12-uursweergave wordt geselecteerd, wordt “12H” weergege ven en
als de 24-uursweergave wordt geselecteerd, wordt “24H” weergege ven.
Bij het instellen van de minuten begint de werking automatisch vanaf 00
seconden.
Druk nadat de instellingen zijn aangepast op om terug te keren naar
het vorige scherm.
■
Resetten van de weergave van de minuten
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel op het
scherm en selecteer
.
Druk op .
De weergave van de minuten verandert in “00”.*
*
: bijv. 1:00 tot 1:29 → 1:00
1:30 tot 1:59 → 2:00
Klok afstellen
1
2
3
1
2
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 204 Tuesday, January 2, 2018 2:59 PM

2053. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)

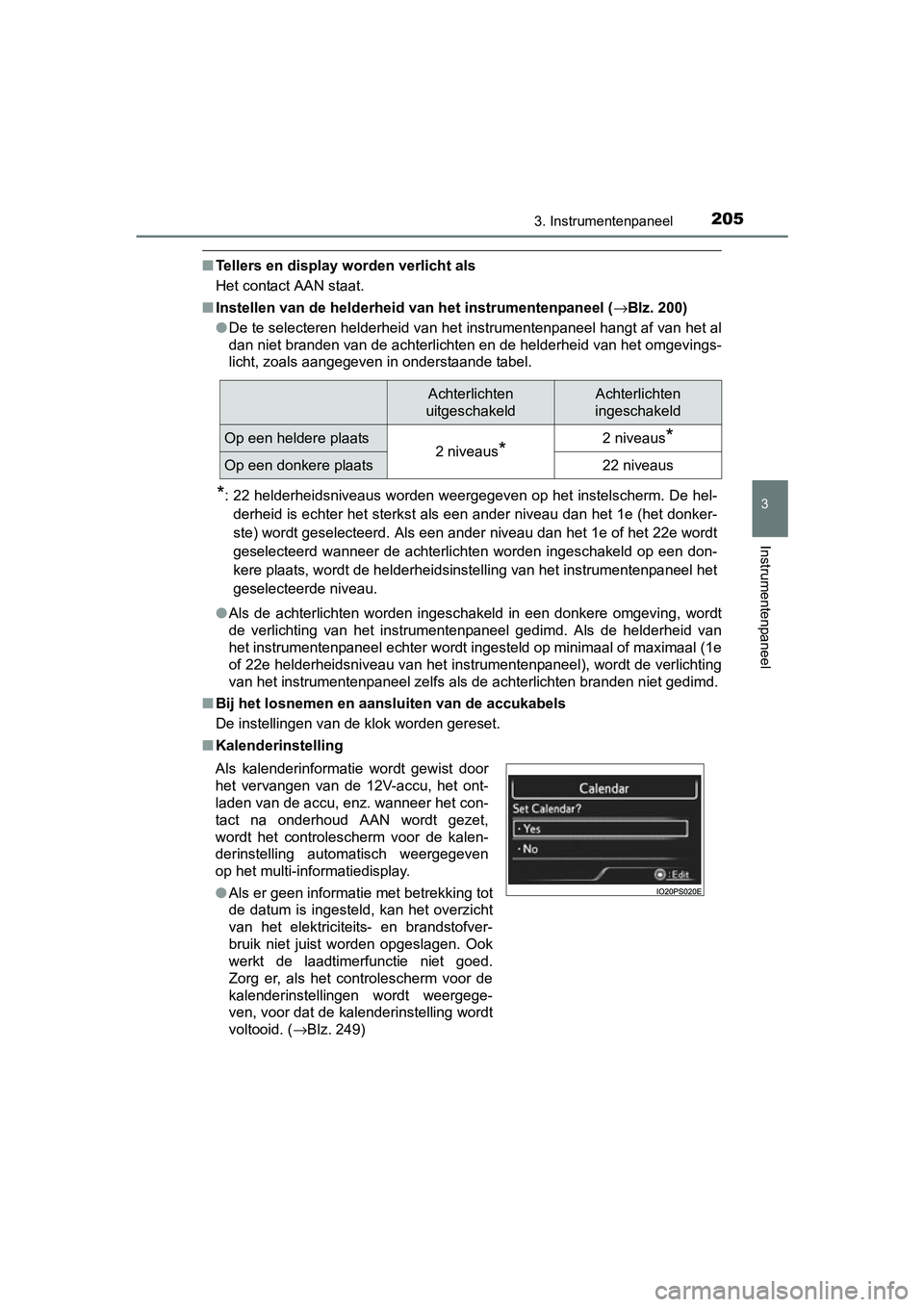

■Tellers en display worden verlicht als
Het contact AAN staat.
■ Instellen van de helderheid van het instrumentenpaneel ( →Blz. 200)
● De te selecteren helderheid van het instrumentenpaneel hangt af van het al
dan niet branden van de achterlichten en de helderheid van het omgevings-
licht, zoals aangegeven in onderstaande tabel.
*: 22 helderheidsniveaus worden weergegeven op het instelscherm. De hel-
derheid is echter het sterkst als een ander niveau dan het 1e ( het donker-
ste) wordt geselecteerd. Als een ander niveau dan het 1e of het 22e wordt
geselecteerd wanneer de achterlichten worden ingeschakeld op ee n don-
kere plaats, wordt de helderheidsinstelling van het instrumente npaneel het
geselecteerde niveau.
● Als de achterlichten worden ingeschakeld in een donkere omgevin g, wordt
de verlichting van het instrumentenpaneel gedimd. Als de helderheid van
het instrumentenpaneel echter wordt ingesteld op minimaal of ma ximaal (1e
of 22e helderheidsniveau van het instrumentenpaneel), wordt de verlichting
van het instrumentenpaneel zelfs als de achterlichten branden n iet gedimd.
■ Bij het losnemen en aansluiten van de accukabels
De instellingen van de klok worden gereset.
■ Kalenderinstelling
Achterlichten
uitgeschakeldAchterlichten
ingeschakeld
Op een heldere plaats2 niveaus*2 niveaus*
Op een donkere plaats22 niveaus
Als kalenderinformatie wordt gewist door
het vervangen van de 12V-accu, het ont-
laden van de accu, enz. wanneer het con-
tact na onderhoud AAN wordt gezet,
wordt het controlescherm voor de kalen-
derinstelling automatisch weergegeven
op het multi-informatiedisplay.
● Als er geen informatie met betrekking tot
de datum is ingesteld, kan het overzicht
van het elektriciteits- en brandstofver-
bruik niet juist worden opgeslagen. Ook
werkt de laadtimerfunctie niet goed.
Zorg er, als het controlescherm voor de
kalenderinstellingen wordt weergege-
ven, voor dat de kalenderinstelling wordt
voltooid. ( →Blz. 249)
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 205 Tuesday, January 2, 2018 2:59 PM

2063. Instrumentenpaneel

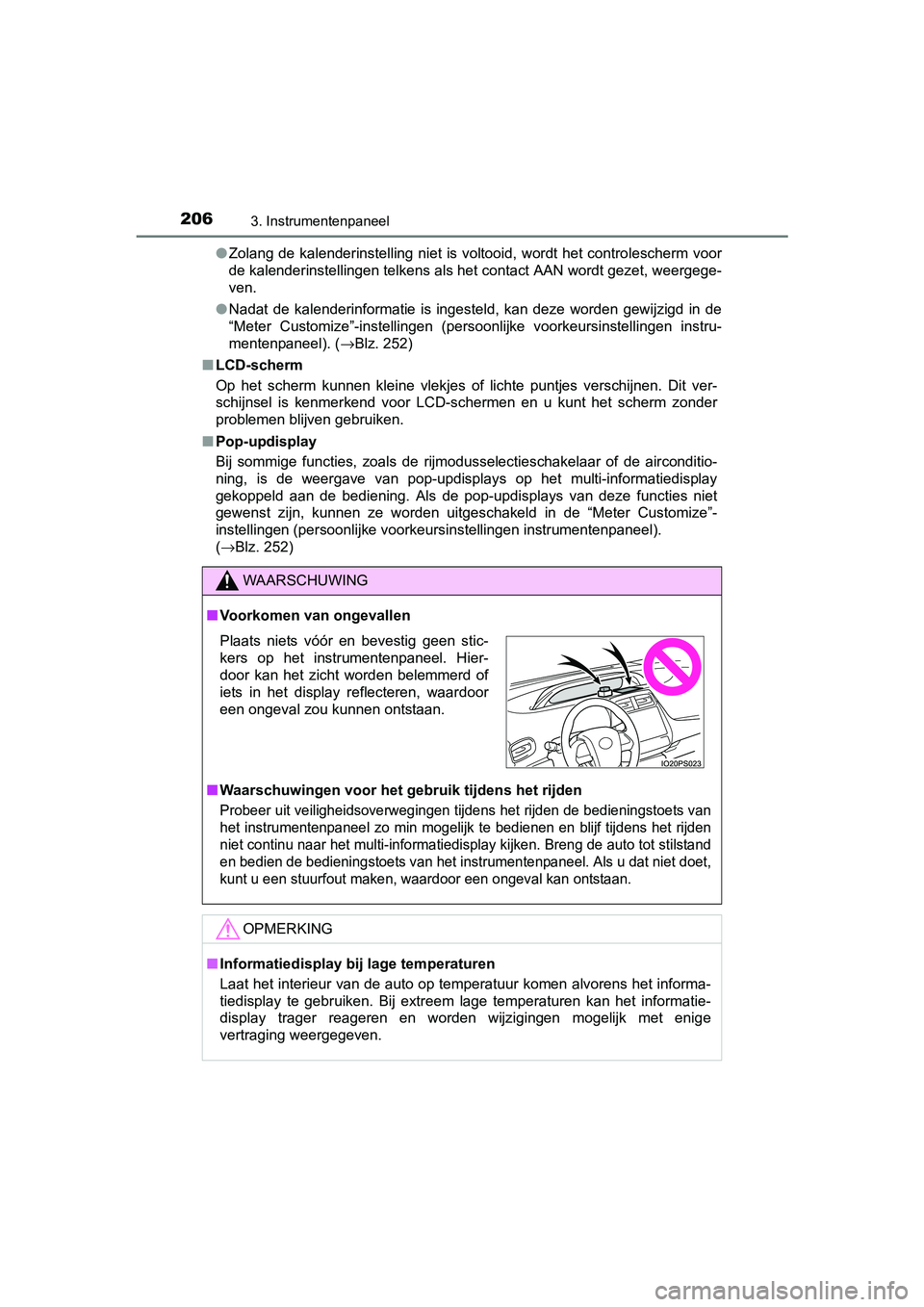

PRIUS PHV_OM_OM47C18E_(EE)●
Zolang de kalenderinstelling niet is voltooid, wordt het contro lescherm voor
de kalenderinstellingen telkens als het contact AAN wordt gezet , weergege-
ven.
● Nadat de kalenderinformatie is ingesteld, kan deze worden gewij zigd in de
“Meter Customize”-instellingen (persoonlijke voorkeursinstellin gen instru-
mentenpaneel). ( →Blz. 252)
■ LCD-scherm
Op het scherm kunnen kleine vlekjes of lichte puntjes verschijn en. Dit ver-
schijnsel is kenmerkend voor LCD-schermen en u kunt het scherm zonder
problemen blijven gebruiken.
■ Pop-updisplay
Bij sommige functies, zoals de rijmodusselectieschakelaar of de airconditio-
ning, is de weergave van pop-updisplays op het multi-informatie display
gekoppeld aan de bediening. Als de pop-updisplays van deze func ties niet
gewenst zijn, kunnen ze worden uitgeschakeld in de “Meter Custo mize”-
instellingen (persoonlijke voorkeursinstellingen instrumentenpa neel).
( →Blz. 252)
WAARSCHUWING
■ Voorkomen van ongevallen
■ Waarschuwingen voor het g ebruik tijdens het rijden
Probeer uit veiligheidsoverwegingen tijdens het rijden de bedie ningstoets van
het instrumentenpaneel zo min mogelijk te bedienen en blijf tij dens het rijden
niet continu naar het multi-informatiedisplay kijken. Breng de auto tot stilstand
en bedien de bedieningstoets van het instrumentenpaneel. Als u dat niet doet,
kunt u een stuurfout maken, waardoor een ongeval kan ontstaan.
OPMERKING
■ Informatiedisplay bij lage temperaturen
Laat het interieur van de auto op temperatuur komen alvorens het informa-
tiedisplay te gebruiken. Bij extreem lage temperaturen kan het informatie-
display trager reageren en worden wijzigingen mogelijk met enig e
vertraging weergegeven.
Plaats niets vóór en bevestig geen stic-
kers op het instrumentenpaneel. Hier-
door kan het zicht worden belemmerd of
iets in het display reflecteren, waardoor
een ongeval zou kunnen ontstaan.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 206 Tuesday, January 2, 2018 2:59 PM

2073. Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)
3
Instrumentenpaneel

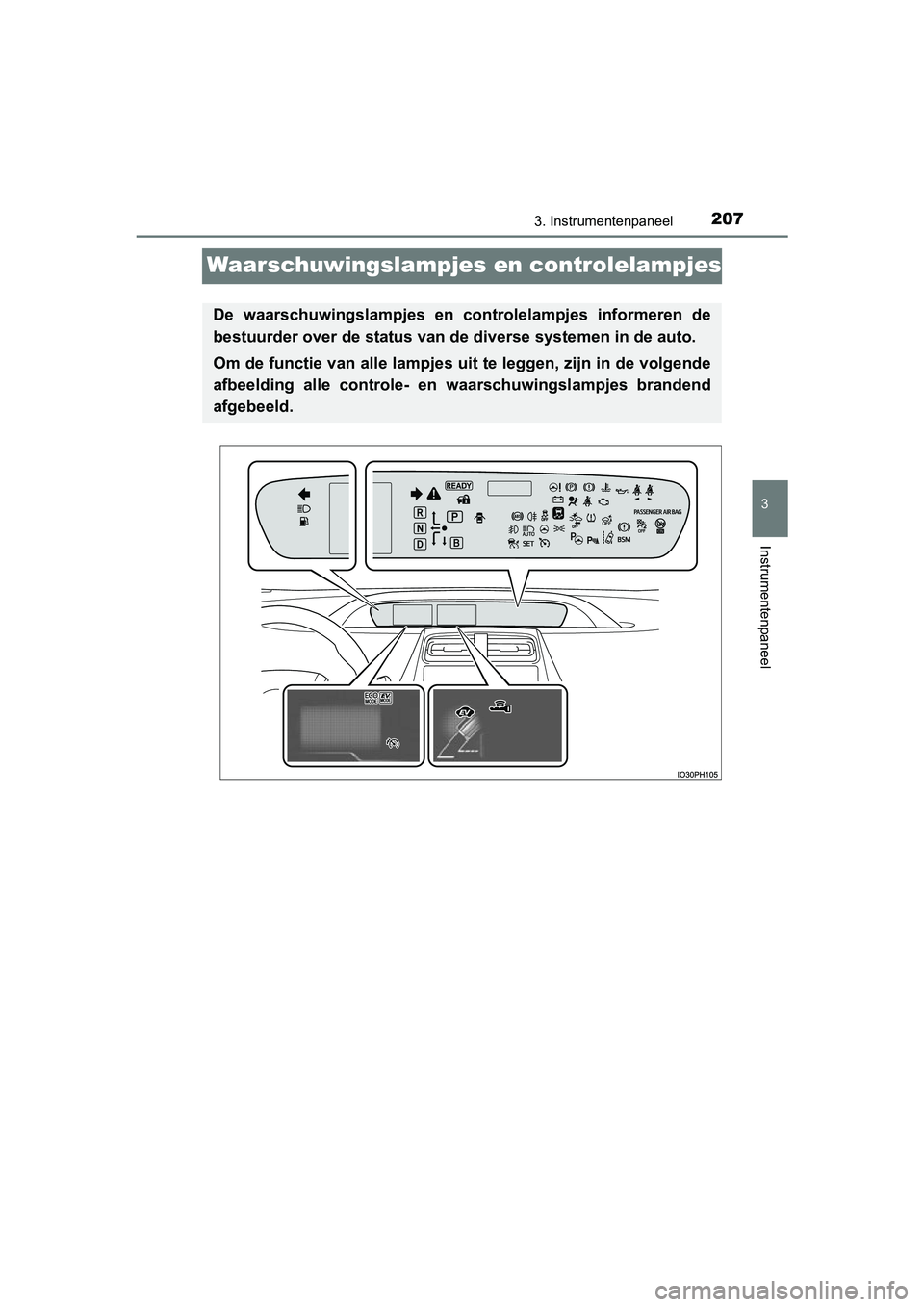

Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en controlelampjes informeren de
bestuurder over de status van de diverse systemen in de auto.
Om de functie van alle lampjes uit te leggen, zijn in de volgende
afbeelding alle controle- en waarschuwingslampjes brandend
afgebeeld.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 207 Tuesday, January 2, 2018 2:59 PM

2083. Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)

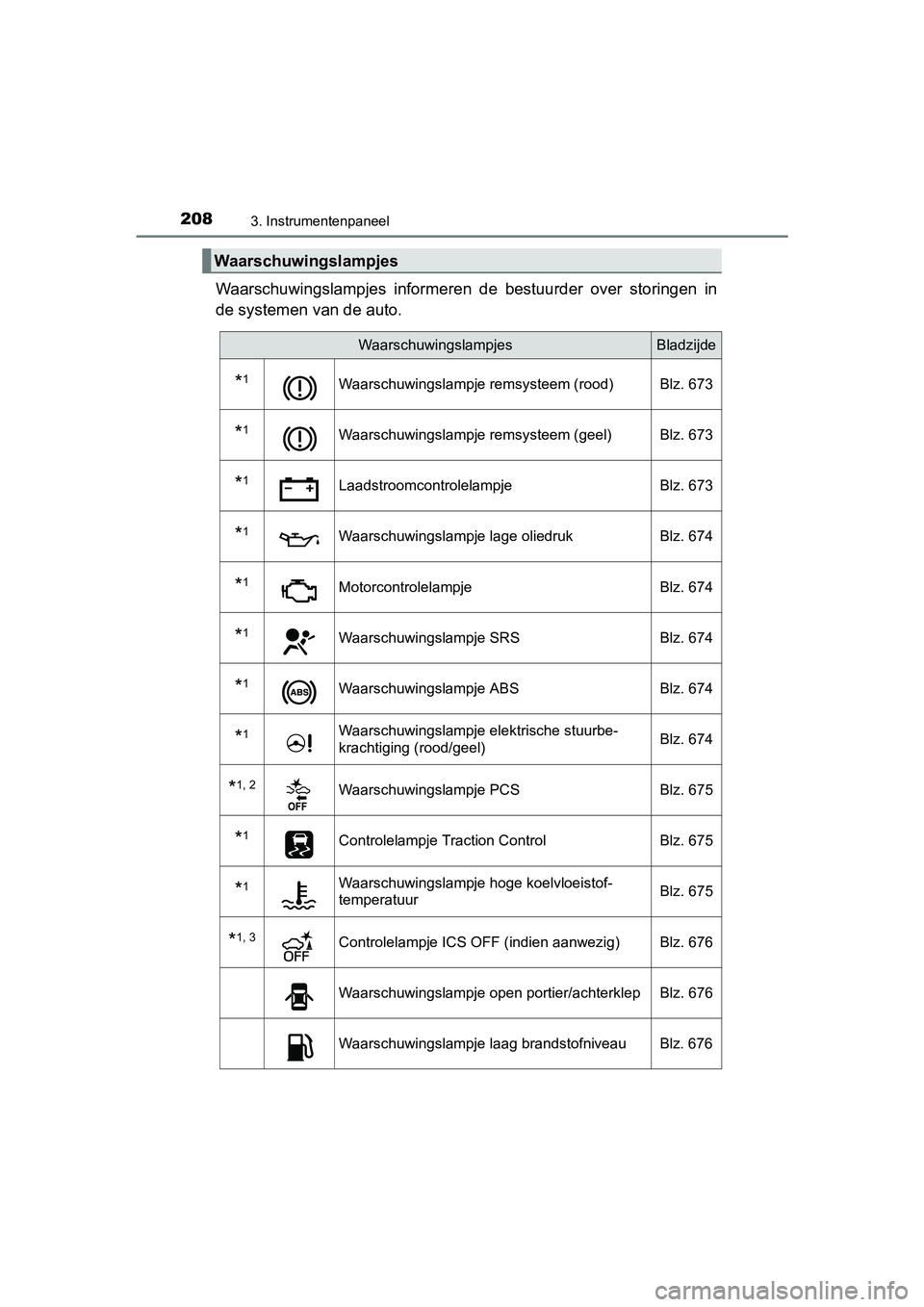

Waarschuwingslampjes informeren de bestuurder over storingen in
de systemen van de auto.
Waarschuwingslampjes
WaarschuwingslampjesBladzijde
*1Waarschuwingslampje remsysteem (rood) Blz. 673
*1Waarschuwingslampje remsysteem (geel) Blz. 673
*1LaadstroomcontrolelampjeBlz. 673
*1Waarschuwingslampje lage oliedrukBlz. 674
*1MotorcontrolelampjeBlz. 674
*1Waarschuwingslampje SRSBlz. 674
*1Waarschuwingslampje ABSBlz. 674
*1Waarschuwingslampje elektrische stuurbe-
krachtiging (rood/geel) Blz. 674
*1, 2Waarschuwingslampje PCS
Blz. 675
*1Controlelampje Traction Control Blz. 675
*1Waarschuwingslampje hoge koelvloeistof-
temperatuur Blz. 675
*1, 3Controlelampje ICS OFF (indien aanwezig) Blz. 676
Waarschuwingslampje open portier/achterklep Blz. 676
Waarschuwingslampje laag brandstofniveau Blz. 676
PRIUS PHV_OM_OM47C18E_(EE).boo
k Page 208 Tuesday, January 2, 2018 2:59 PM

2093. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het
hybridesysteem is ingeschakeld of na enkele seconden. Er kan ee n storing
in een systeem aanwezig zijn als een lampje niet gaat branden o f uitgaat.
Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige.
*2: Het lampje knippert of brandt om een storing aan te geven.
*3: Het lampje knippert om een storing aan te geven.
De controlelampjes informeren de bestuurder over de bedrijfssta tus
van de verschillende sy stemen van de auto.
Controlelampje veiligheidsgordel bestuurder
en voorpassagier Blz. 676
Controlelampje achterpassagiersgordel Blz. 676
*1Centraal waarschuwingslampje
Blz. 677
*1Waarschuwingslampje lage bandenspanning Blz. 677
Controlelampjes
WaarschuwingslampjesBladzijde
ControlelampjesBladzijde
Controlelampje richtingaanwijzers Blz. 365
Controlelampje achterlicht Blz. 367
Waarschuwingslampje parkeerrem Blz. 366
Controlelampje grootlichtBlz. 367
Controlelampje mistlampen voorBlz. 377
PRIUS PHV_OM_OM47C18E_(EE).book Page 209 Tuesday, January 2, 2018 2:59 PM
