TOYOTA PRIUS PLUG-IN HYBRID 2018 Instructieboekje (in Dutch)

7309-1. Specificaties
PRIUS PHV_OM_OM47C18E_(EE)■

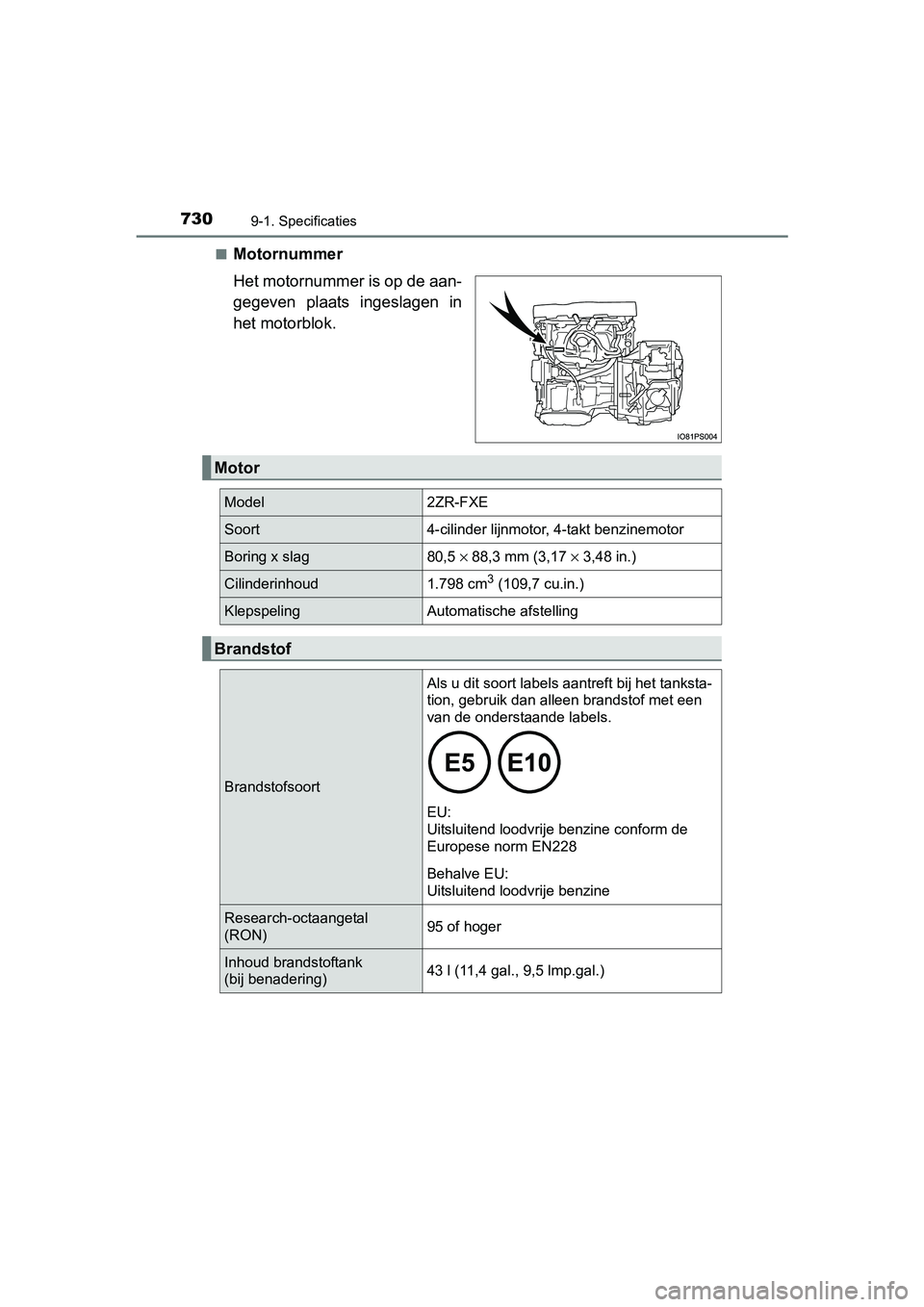

Motornummer
Het motornummer is op de aan-
gegeven plaats ingeslagen in
het motorblok.
Motor
Model2ZR-FXE
Soort4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag80,5 ×
88,3 mm (3,17 × 3,48 in.)
Cilinderinhoud1.798 cm3 (109,7 cu.in.)
KlepspelingAutomatische afstelling
Brandstof
Brandstofsoort
Als u dit soort labels aantreft bij het tanksta-
tion, gebruik dan alleen brandstof met een
van de onderstaande labels.

EU:
Uitsluitend loodvrije benzine conform de
Europese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
(RON)95 of hoger
Inhoud brandstoftank
(bij benadering)43 l (11,4 gal., 9,5 lmp.gal.)
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 730 Tuesday, January 2, 2018 2:59 PM

7319-1. Specificaties
PRIUS PHV_OM_OM47C18E_(EE)
9
Voertuigspecificaties

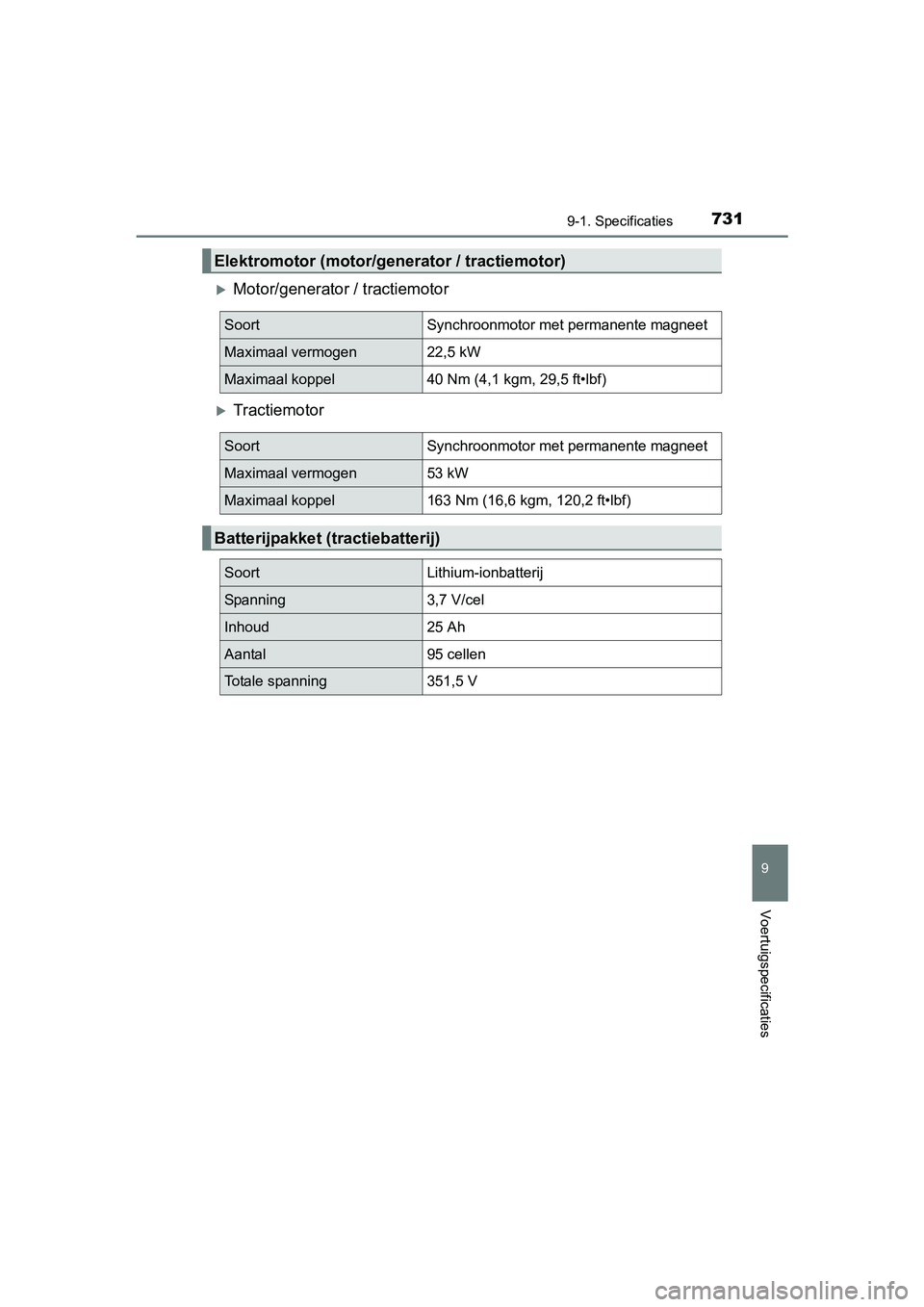

Motor/generator / tractiemotor
Tractiemotor
Elektromotor (motor/generator / tractiemotor)
SoortSynchroonmotor met permanente magneet
Maximaal vermogen22,5 kW
Maximaal koppel40 Nm (4,1 kgm, 29,5 ft•lbf)
SoortSynchroonmotor met permanente magneet
Maximaal vermogen53 kW
Maximaal koppel163 Nm (16,6 kgm, 120,2 ft•lbf)
Batterijpakket (tractiebatterij)
SoortLithium-ionbatterij
Spanning3,7 V/cel
Inhoud25 Ah
Aantal95 cellen
Totale spanning351,5 V
PRIUS PHV_OM_OM47C18E_(EE).book Page 731 Tuesday, January 2, 2018 2:59 PM

7329-1. Specificaties
PRIUS PHV_OM_OM47C18E_(EE)■

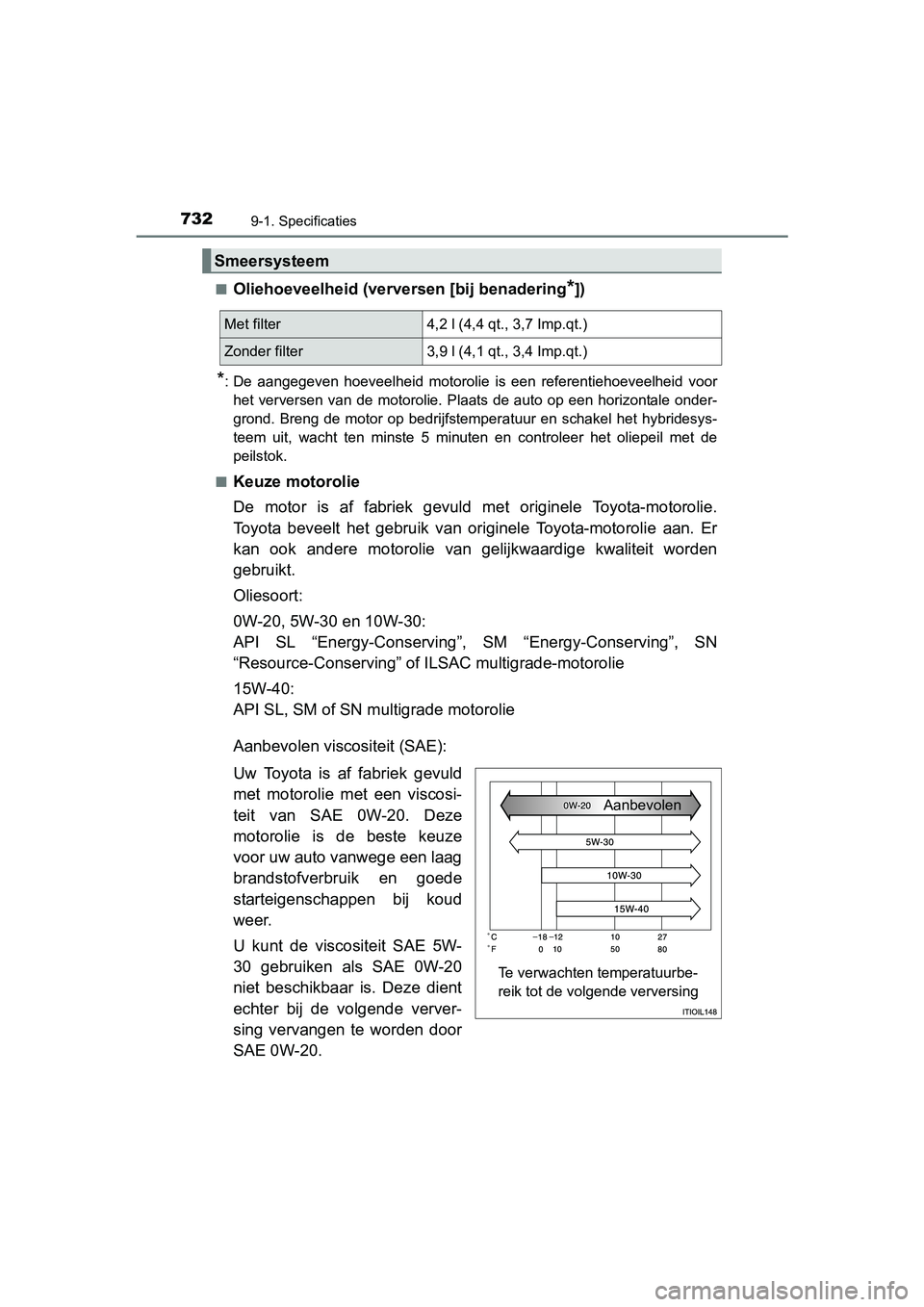

Oliehoeveelheid (verversen [bij benadering*])
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelhe
id voor
het verversen van de motorolie. Plaats de auto op een horizonta le onder-
grond. Breng de motor op bedrijfstemperatuur en schakel het hybridesys-
teem uit, wacht ten minste 5 minuten en controleer het oliepeil met de
peilstok.
■
Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie.
Toyota beveelt het gebruik van originele Toyota-motorolie aan. Er
kan ook andere motorolie van gelijkwaardige kwaliteit worden
gebruikt.
Oliesoort:
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”, SN
“Resource-Conserving” of ILSAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade motorolie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-20. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
U kunt de viscositeit SAE 5W-
30 gebruiken als SAE 0W-20
niet beschikbaar is. Deze dient
echter bij de volgende verver-
sing vervangen te worden door
SAE 0W-20.
Smeersysteem
Met filter4,2 l (4,4 qt., 3,7 Imp.qt.)
Zonder filter3,9 l (4,1 qt., 3,4 Imp.qt.)
Te verwachten temperatuurbe-
reik tot de volgende verversing Aanbevolen
PRIUS PHV_OM_OM47C18E_(EE).boo
k Page 732 Tuesday, January 2, 2018 2:59 PM

7339-1. Specificaties
PRIUS PHV_OM_OM47C18E_(EE)
9
Voertuigspecificaties

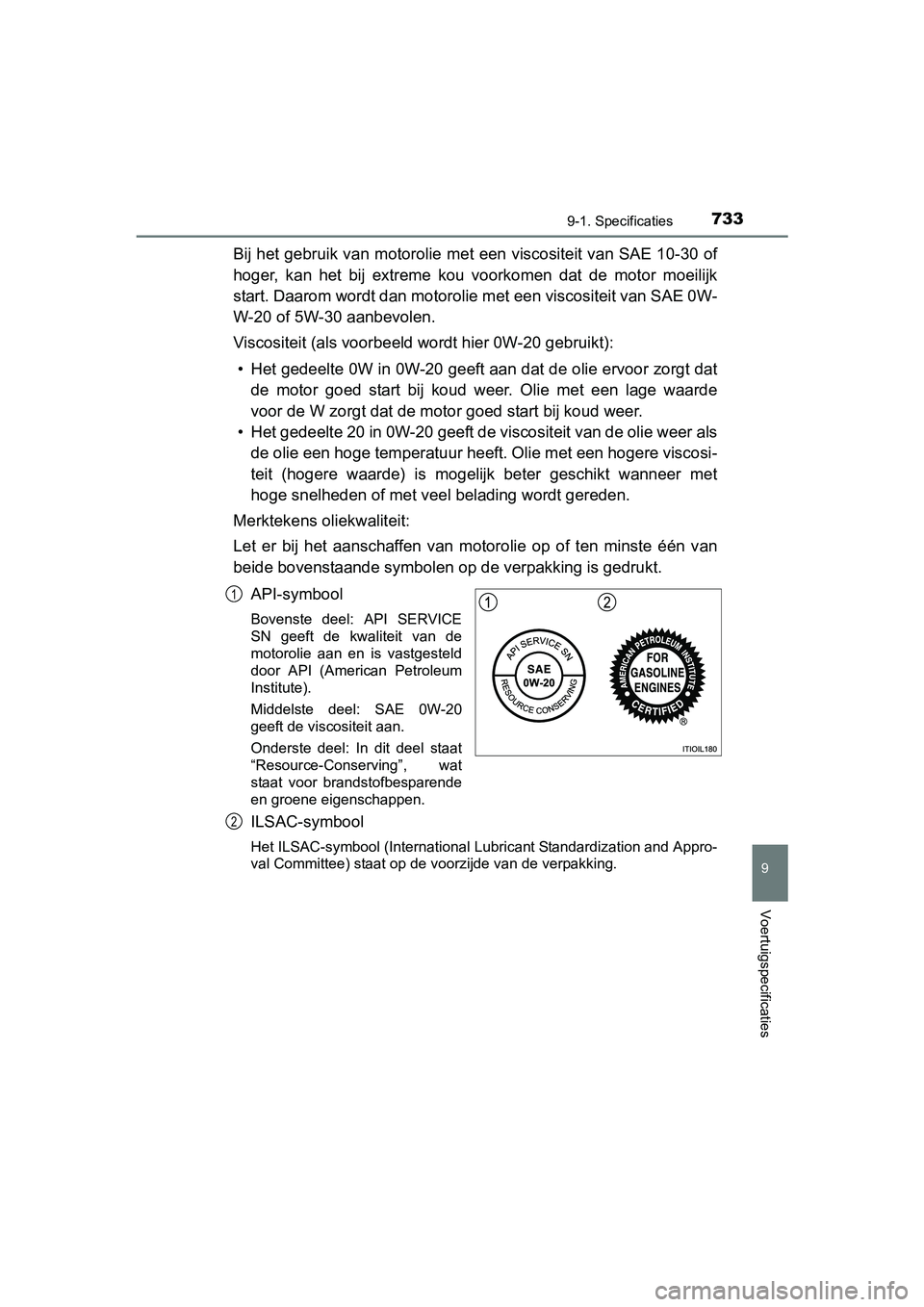

Bij het gebruik van motorolie met een viscositeit van SAE 10-30 of
hoger, kan het bij ex treme kou voorkomen dat de motor moeilijk
start. Daarom wordt dan motorolie met een viscositeit van SAE 0 W-
W-20 of 5W-30 aanbevolen.
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):
• Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt da t
de motor goed start bij koud weer. Olie met een lage waarde
voor de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als
de olie een hoge temperatuur heeft. Olie met een hogere viscosi -
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één v an
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
1
2
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 733 Tuesday, January 2, 2018 2:59 PM

7349-1. Specificaties
PRIUS PHV_OM_OM47C18E_(EE)
*: De inhoud is de referentiehoeveelheid.Als vervanging noodzakelijk is, neem dan contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwali-
ficeerde en uitgeruste deskundige.

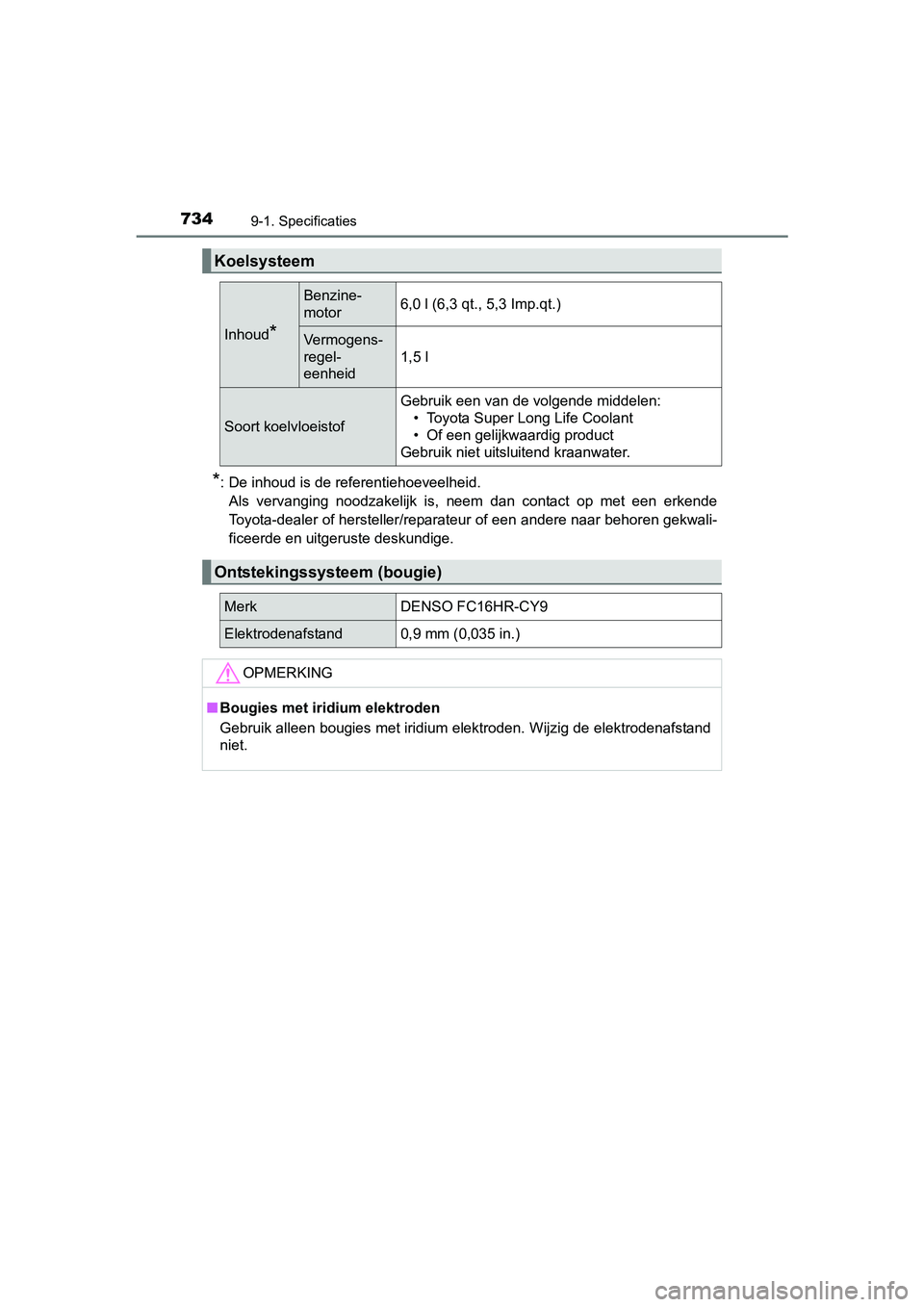

Koelsysteem
Inhoud*
Benzine-
motor6,0 l (6,3 qt., 5,3 Imp.qt.)
Vermogens-
regel-
eenheid
1,5 l
Soort koelvloeistof
Gebruik een van de volgende middelen: • Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Ontstekingssysteem (bougie)
MerkDENSO FC16HR-CY9
Elektrodenafstand0,9 mm (0,035 in.)
OPMERKING
■ Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektr odenafstand
niet.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 734 Tuesday, January 2, 2018 2:59 PM

7359-1. Specificaties
PRIUS PHV_OM_OM47C18E_(EE)
9
Voertuigspecificaties
*: De inhoud is de referentiehoeveelheid.Als vervanging noodzakelijk is, neem dan contact op met een erk ende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.

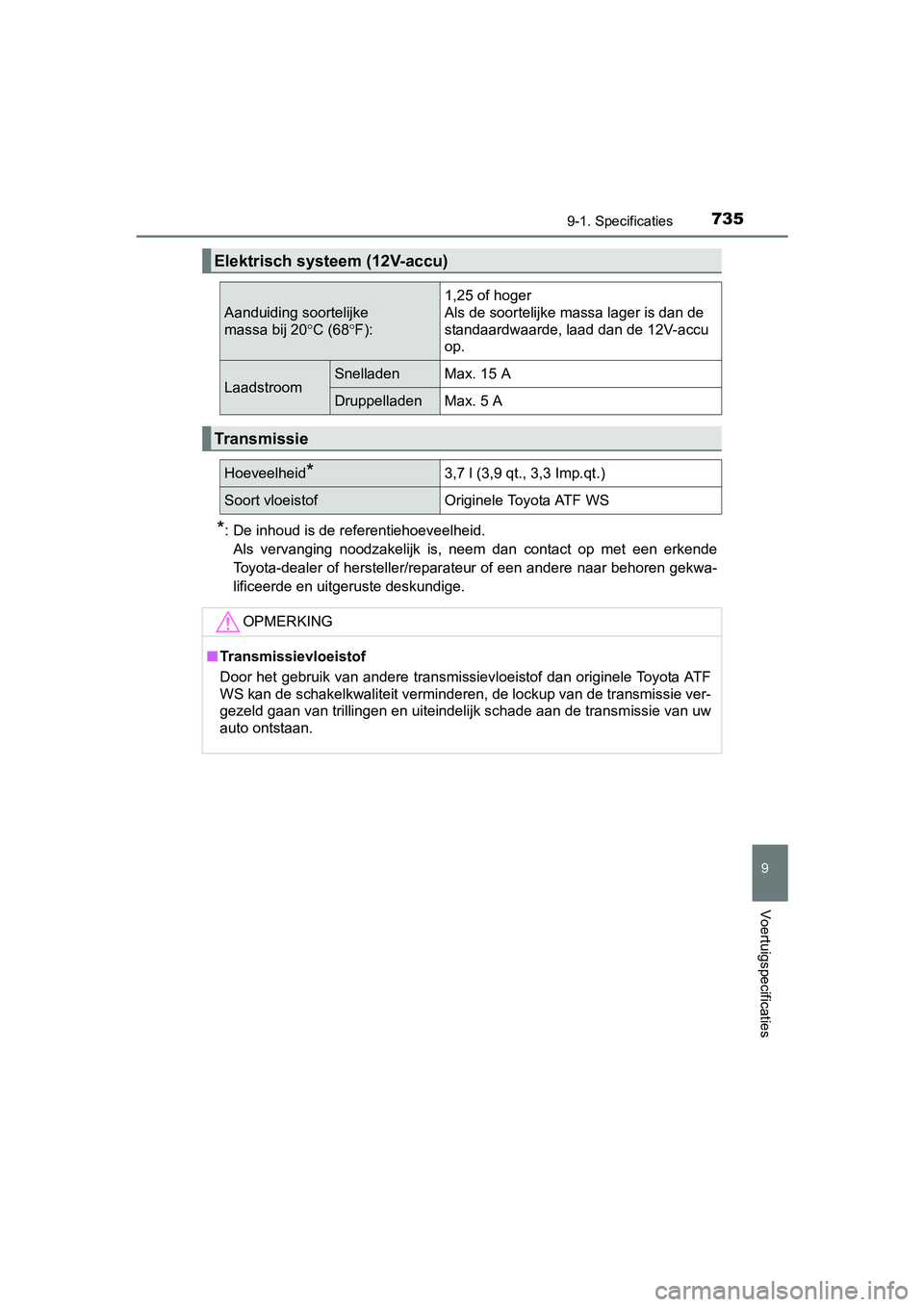

Elektrisch systeem (12V-accu)
Aanduiding soortelijke
massa bij 20° C (68°F): 1,25 of hoger
Als de soortelijke massa lager is dan de
standaardwaarde, laad dan de 12V-accu
op.
LaadstroomSnelladenMax. 15 A
DruppelladenMax. 5 A
Transmissie
Hoeveelheid*3,7 l (3,9 qt., 3,3 Imp.qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■
Transmissievloeistof
Door het gebruik van andere trans missievloeistof dan originele To y o t a AT F
WS kan de schakelkwaliteit verminderen, de lockup van de transm issie ver-
gezeld gaan van trillingen en uiteindelijk schade aan de transm issie van uw
auto ontstaan.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 735 Tuesday, January 2, 2018 2:59 PM

7369-1. Specificaties
PRIUS PHV_OM_OM47C18E_(EE)
*1: Minimale afstand van pedaal tot vloer bij een pedaalkracht van 300 N
(30,6 kg, 67,4 lbf) als het hybridesysteem in werking is.
*2: Vrije slag parkeerrempedaal bij pedaalkracht van 300 N (30,6 k g, 67,4 lbf).

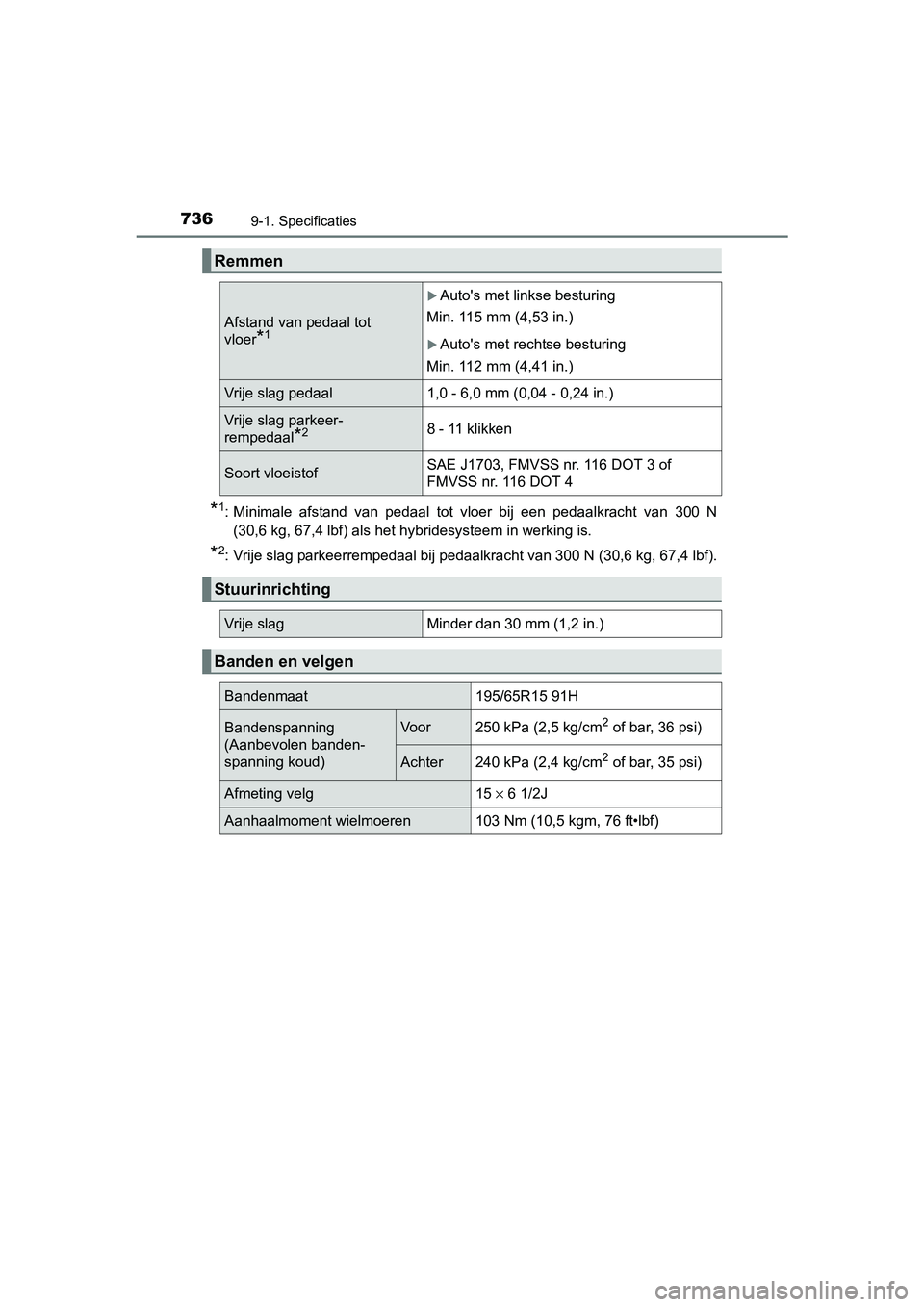

Remmen
Afstand van pedaal tot
vloer
*1
Auto's met linkse besturing
Min. 115 mm (4,53 in.)
Auto's met rechtse besturing
Min. 112 mm (4,41 in.)
Vrije slag pedaal1,0 - 6,0 mm (0,04 - 0,24 in.)
Vrije slag parkeer-
rempedaal
*28 - 11 klikken
Soort vloeistofSAE J1703, FMVSS nr. 116 DOT 3 of
FMVSS nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
Banden en velgen
Bandenmaat195/65R15 91H
Bandenspanning
(Aanbevolen banden-
spanning koud)Voor250 kPa (2,5 kg/cm2 of bar, 36 psi)
Achter240 kPa (2,4 kg/cm2 of bar, 35 psi)
Afmeting velg15 × 6 1/2J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 736 Tuesday, January 2, 2018 2:59 PM

7379-1. Specificaties
PRIUS PHV_OM_OM47C18E_(EE)
9
Voertuigspecificaties

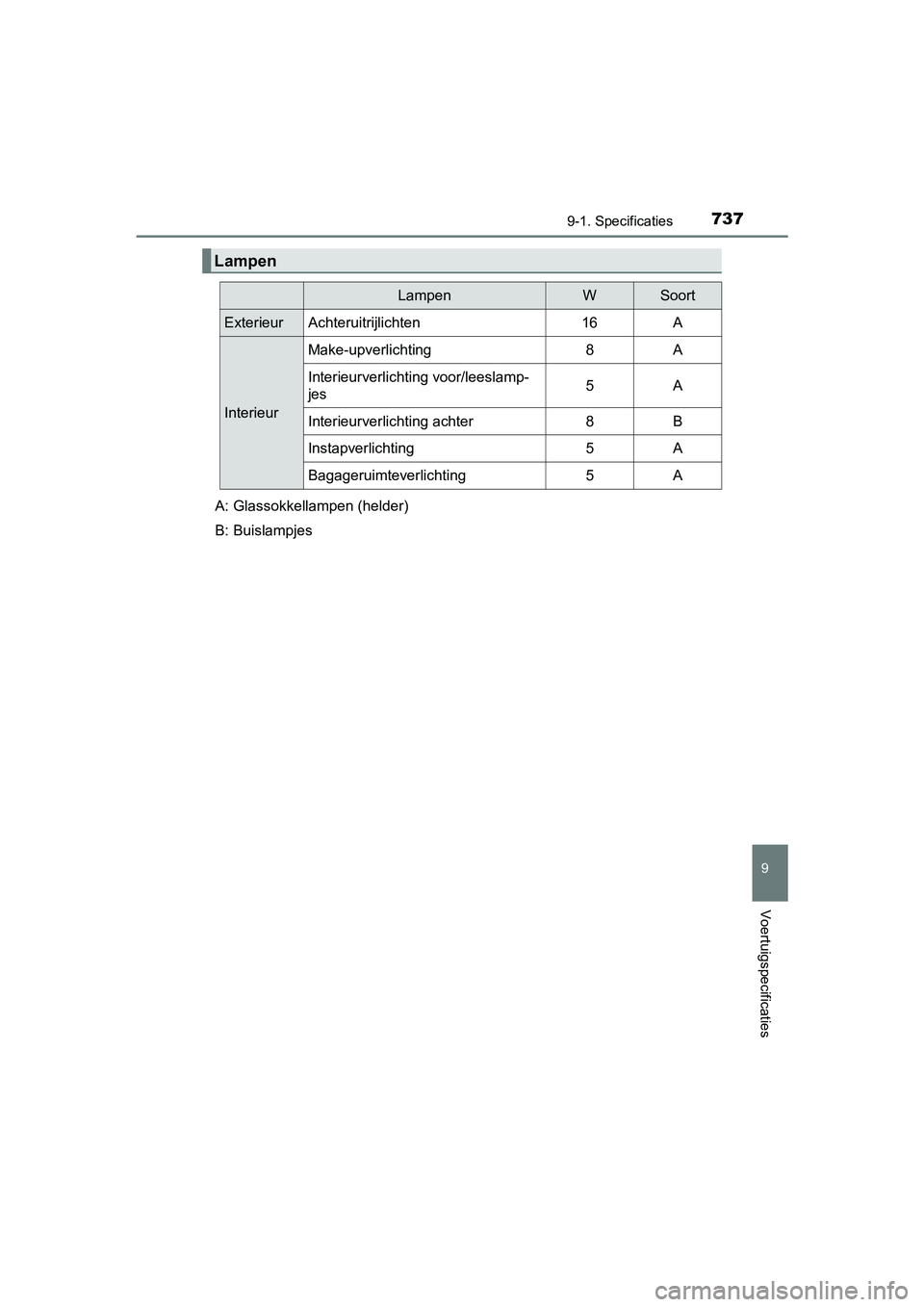

Lampen
LampenWSoort
ExterieurAchteruitrijlichten16A
Interieur
Make-upverlichting8A
Interieurverlichting voor/leeslamp-
jes5A
Interieurverlichting achter8B
Instapverlichting5A
Bagageruimteverlichting5A
A: Glassokkellampen (helder)
B: Buislampjes
PRIUS PHV_OM_OM47C18E_(EE).book Page 737 Tuesday, January 2, 2018 2:59 PM

7389-1. Specificaties
PRIUS PHV_OM_OM47C18E_(EE)

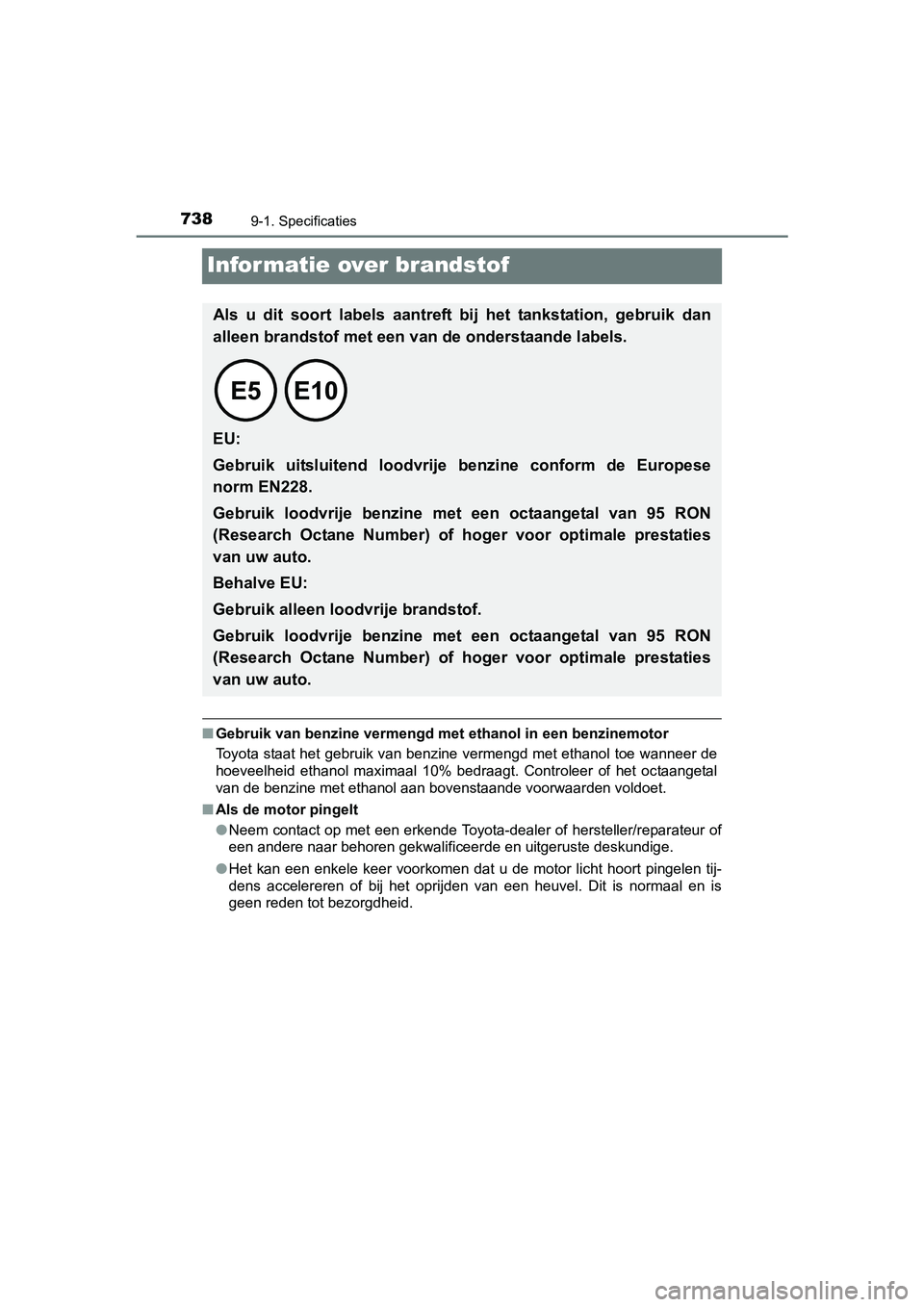

Informatie over brandstof
■Gebruik van benzine vermengd met ethanol in een benzinemotor
Toyota staat het gebruik van benzine vermengd met ethanol toe w anneer de
hoeveelheid ethanol maximaal 10% bedraagt. Controleer of het oc taangetal
van de benzine met ethanol aan bovenstaande voorwaarden voldoet .
■ Als de motor pingelt
●Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
● Het kan een enkele keer voorkomen dat u de motor licht hoort pi ngelen tij-
dens accelereren of bij het oprijden van een heuvel. Dit is nor maal en is
geen reden tot bezorgdheid.
Als u dit soort labels aantreft bij het tankstation, gebruik dan
alleen brandstof met een va n de onderstaande labels.

EU:
Gebruik uitsluitend loodvrije benzine conform de Europese
norm EN228.
Gebruik loodvrije benzine met een octaangetal van 95 RON
(Research Octane Number) of hoger voor optimale prestaties
van uw auto.
Behalve EU:
Gebruik alleen loodvrije brandstof.
Gebruik loodvrije benzine met een octaangetal van 95 RON
(Research Octane Number) of hoger voor optimale prestaties
van uw auto.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 738 Tuesday, January 2, 2018 2:59 PM

7399-1. Specificaties
PRIUS PHV_OM_OM47C18E_(EE)
9
Voertuigspecificaties

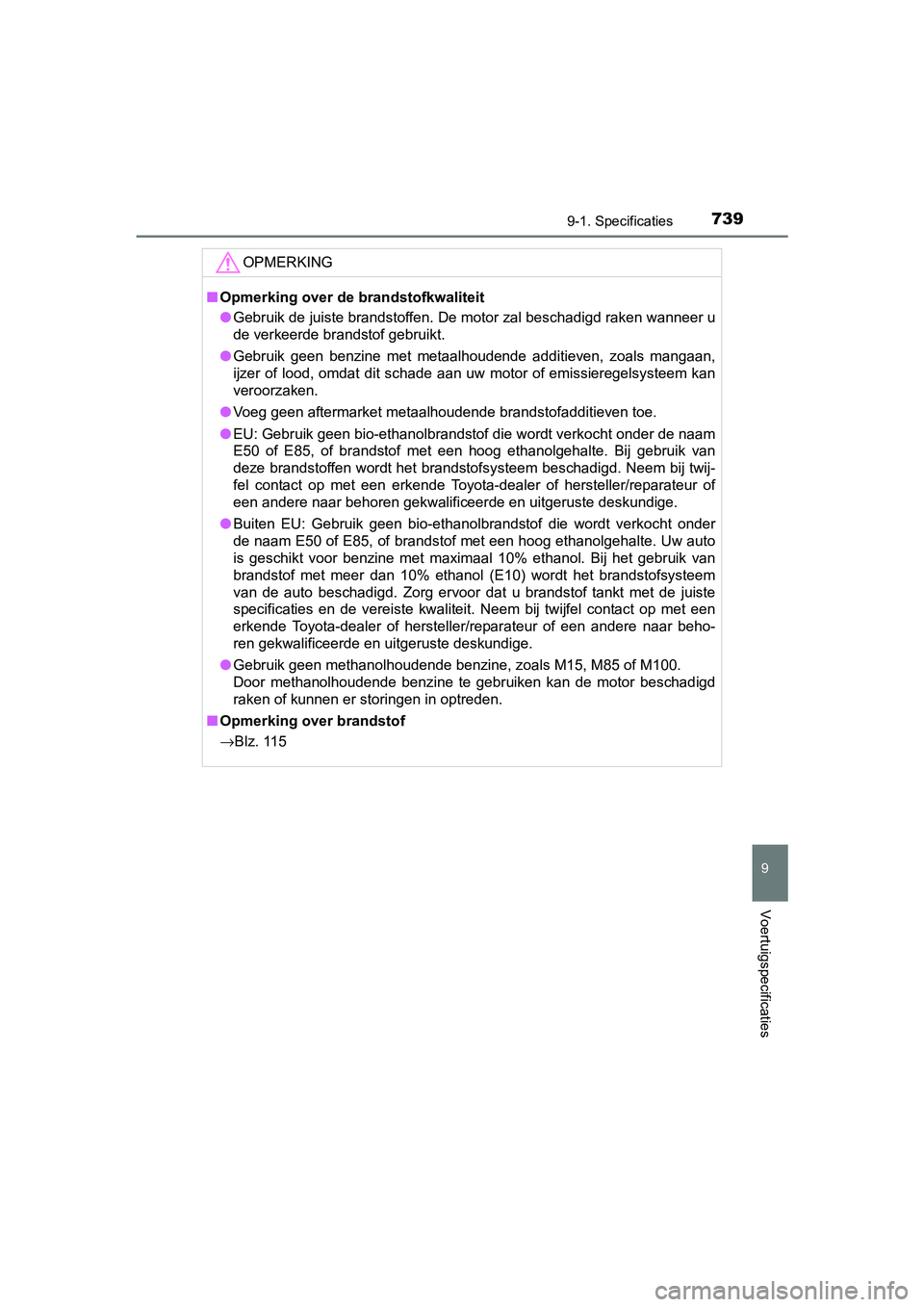

OPMERKING
■Opmerking over de brandstofkwaliteit
● Gebruik de juiste brandstoffen. De motor zal beschadigd raken w anneer u
de verkeerde brandstof gebruikt.
● Gebruik geen benzine met metaalhoudende additieven, zoals manga an,
ijzer of lood, omdat dit schade aan uw motor of emissieregelsys teem kan
veroorzaken.
● Voeg geen aftermarket metaalhoudende brandstofadditieven toe.
● EU: Gebruik geen bio-ethanolbrandstof die wordt verkocht onder de naam
E50 of E85, of brandstof met een hoog ethanolgehalte. Bij gebru ik van
deze brandstoffen wordt het brandstofsysteem beschadigd. Neem b ij twij-
fel contact op met een erkende Toyota-dealer of hersteller/repa rateur of
een andere naar behoren gekwalificeer de en uitgeruste deskundige.
● Buiten EU: Gebruik geen bio-ethanolbrandstof die wordt verkocht onder
de naam E50 of E85, of brandstof met een hoog ethanolgehalte. U w auto
is geschikt voor benzine met maximaal 10% ethanol. Bij het gebr uik van
brandstof met meer dan 10% ethanol (E10) wordt het brandstofsys teem
van de auto beschadigd. Zorg ervoor dat u brandstof tankt met de juiste
specificaties en de vereiste kwaliteit. Neem bij twijfel contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar beho-
ren gekwalificeerde en uitgeruste deskundige.
● Gebruik geen methanolhoudende benzine, zoals M15, M85 of M100.
Door methanolhoudende benzine te gebruiken kan de motor beschad igd
raken of kunnen er storingen in optreden.
■ Opmerking over brandstof
→ Blz. 115
