TOYOTA PRIUS PLUG-IN HYBRID 2018 Instructieboekje (in Dutch)

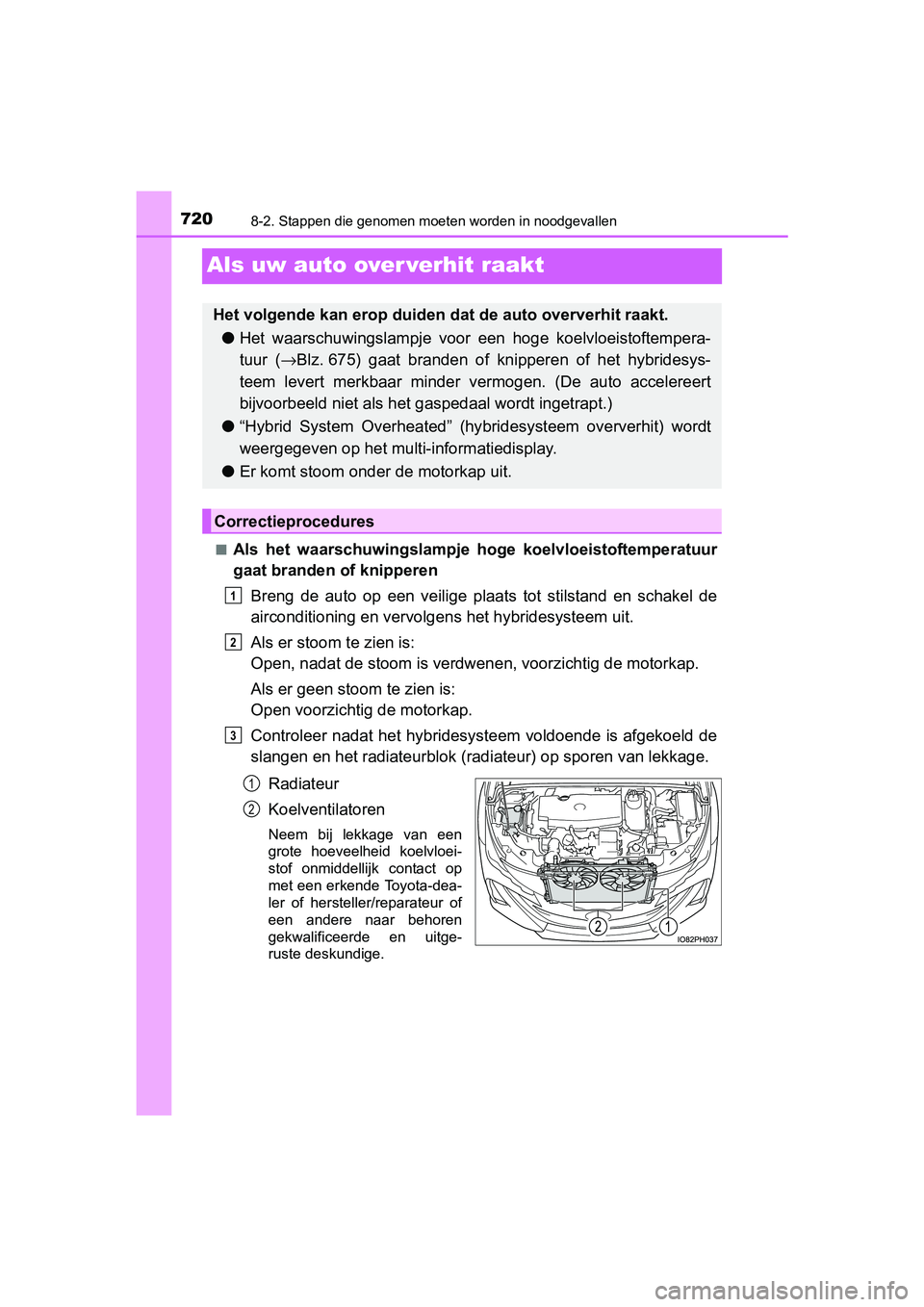

7208-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
Als uw auto over verhit raakt
■Als het waarschuwingslampje hoge koelvloeistoftemperatuur
gaat branden of knipperen
Breng de auto op een veilige plaat s tot stilstand en schakel de
airconditioning en vervolgen s het hybridesysteem uit.
Als er stoom te zien is:
Open, nadat de stoom is verdwene n, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
Controleer nadat het hybridesys teem voldoende is afgekoeld de
slangen en het radiateurblok (radi ateur) op sporen van lekkage.
Radiateur
Koelventilatoren
Neem bij lekkage van een
grote hoeveelheid koelvloei-
stof onmiddellijk contact op
met een erkende Toyota-dea-
ler of hersteller/reparateur of
een andere naar behoren
gekwalificeerde en uitge-
ruste deskundige.
Het volgende kan erop duiden dat de auto oververhit raakt. ● Het waarschuwingslampje voor een hoge koelvloeistoftempera-
tuur ( →Blz. 675) gaat branden of knipperen of het hybridesys-
teem levert merkbaar minder vermogen. (De auto accelereert
bijvoorbeeld niet als het gaspedaal wordt ingetrapt.)
● “Hybrid System Overheated” (hy bridesysteem oververhit) wordt
weergegeven op het multi-informatiedisplay.
● Er komt stoom onder de motorkap uit.
Correctieprocedures
1
2
3
1
2
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 720 Tuesday, January 2, 2018 2:59 PM

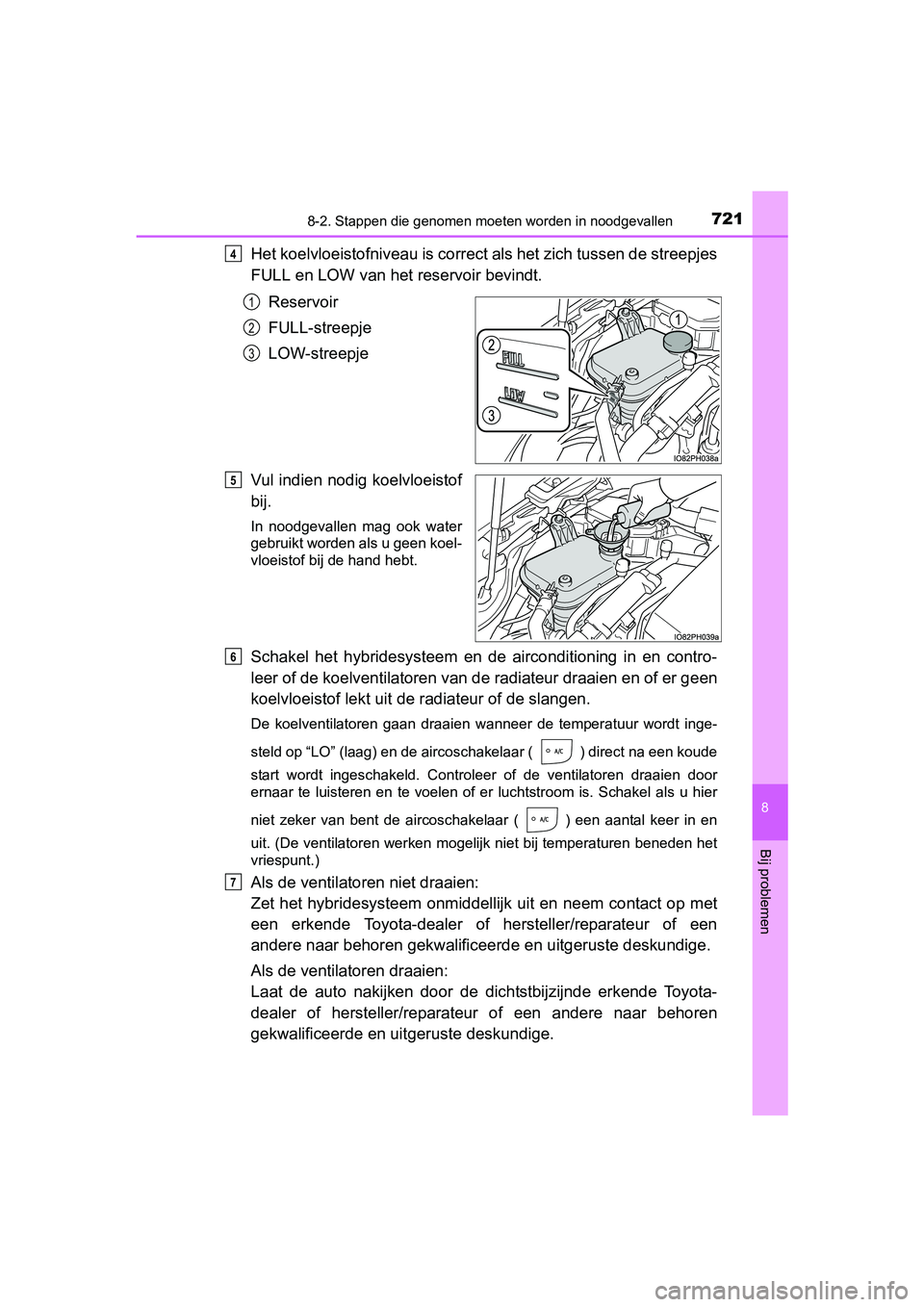

7218-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
8
Bij problemen
Het koelvloeistofniveau is corre ct als het zich tussen de streepjes
FULL en LOW van het r eservoir bevindt.
Reservoir
FULL-streepje
LOW-streepje
Vul indien nodig koelvloeistof
bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
Schakel het hybridesysteem en de airconditioning in en contro-
leer of de koelventilatoren van de radiateur draaien en of er g een
koelvloeistof lekt uit de radiateur of de slangen.
De koelventilatoren gaan draaien wanneer de temperatuur wordt i nge-
steld op “LO” (laag) en de aircoschakelaar ( ) direct na een kou de
start wordt ingeschakeld. Controleer of de ventilatoren draaien door
ernaar te luisteren en te voelen of er luchtstroom is. Schakel als u hier
niet zeker van bent de aircoschakelaar ( ) een aantal keer in en
uit. (De ventilatoren werken mogelijk niet bij temperaturen beneden het
vriespunt.)
Als de ventilatoren niet draaien:
Zet het hybridesysteem onmiddellijk uit en neem contact op met
een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
Als de ventilatoren draaien:
Laat de auto nakijken door de dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en ui tgeruste deskundige.
4
1
2
3
5
6
7
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 721 Tuesday, January 2, 2018 2:59 PM

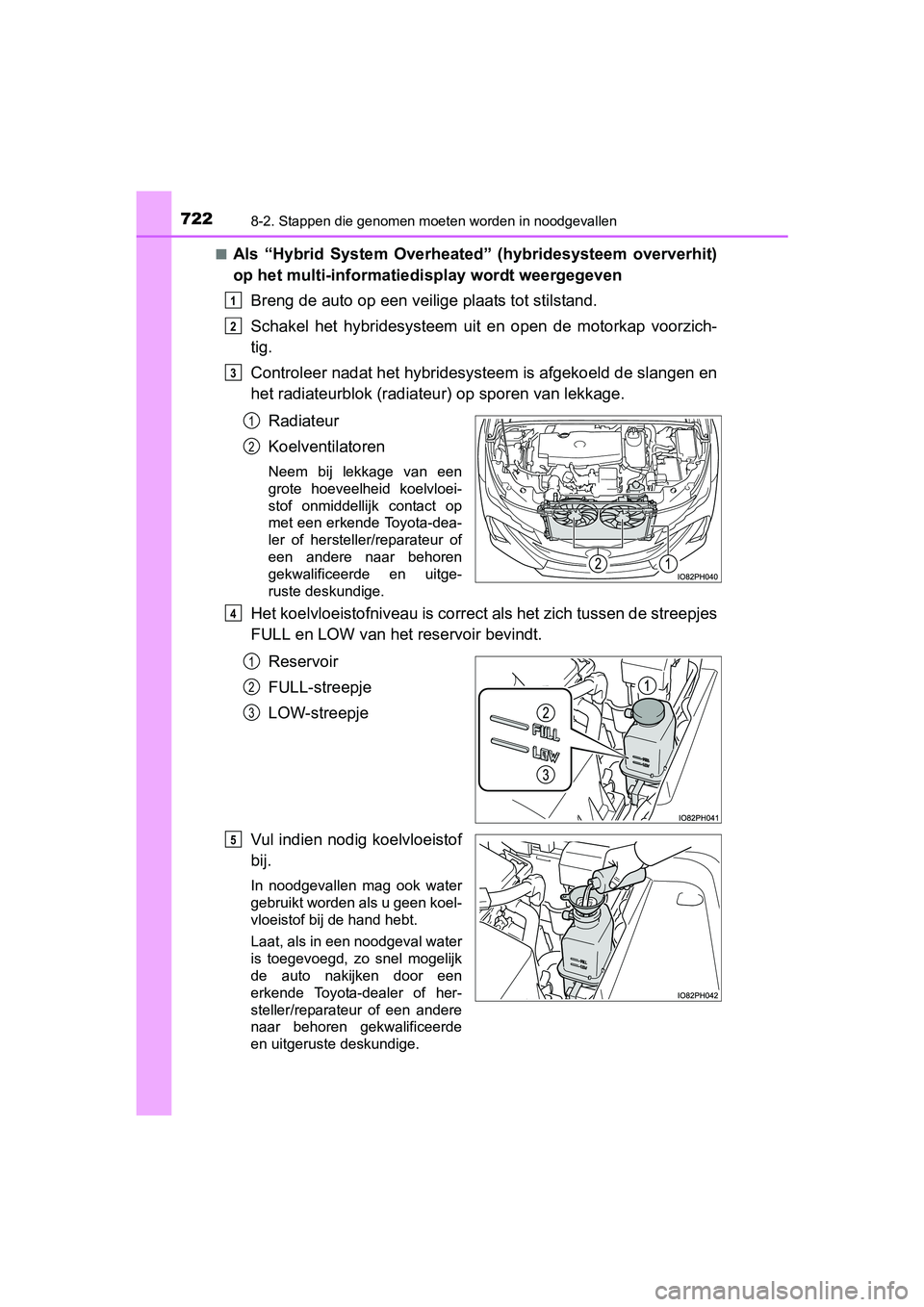

7228-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)■
Als “Hybrid System Overheated” (hybridesysteem oververhit)
op het multi-informatiedi
splay wordt weergegeven
Breng de auto op een veilige plaats tot stilstand.
Schakel het hybridesysteem uit en open de motorkap voorzich-
tig.
Controleer nadat het hybridesysteem is afgekoeld de slangen en
het radiateurblok (radiat eur) op sporen van lekkage.
Radiateur
Koelventilatoren
Neem bij lekkage van een
grote hoeveelheid koelvloei-
stof onmiddellijk contact op
met een erkende Toyota-dea-
ler of hersteller/reparateur of
een andere naar behoren
gekwalificeerde en uitge-
ruste deskundige.
Het koelvloeistofniveau is corre ct als het zich tussen de streepjes
FULL en LOW van het r eservoir bevindt.
Reservoir
FULL-streepje
LOW-streepje
Vul indien nodig koelvloeistof
bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
Laat, als in een noodgeval water
is toegevoegd, zo snel mogelijk
de auto nakijken door een
erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde
en uitgeruste deskundige.
1
2
3
1
2
4
1
2
3
5
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 722 Tuesday, January 2, 2018 2:59 PM

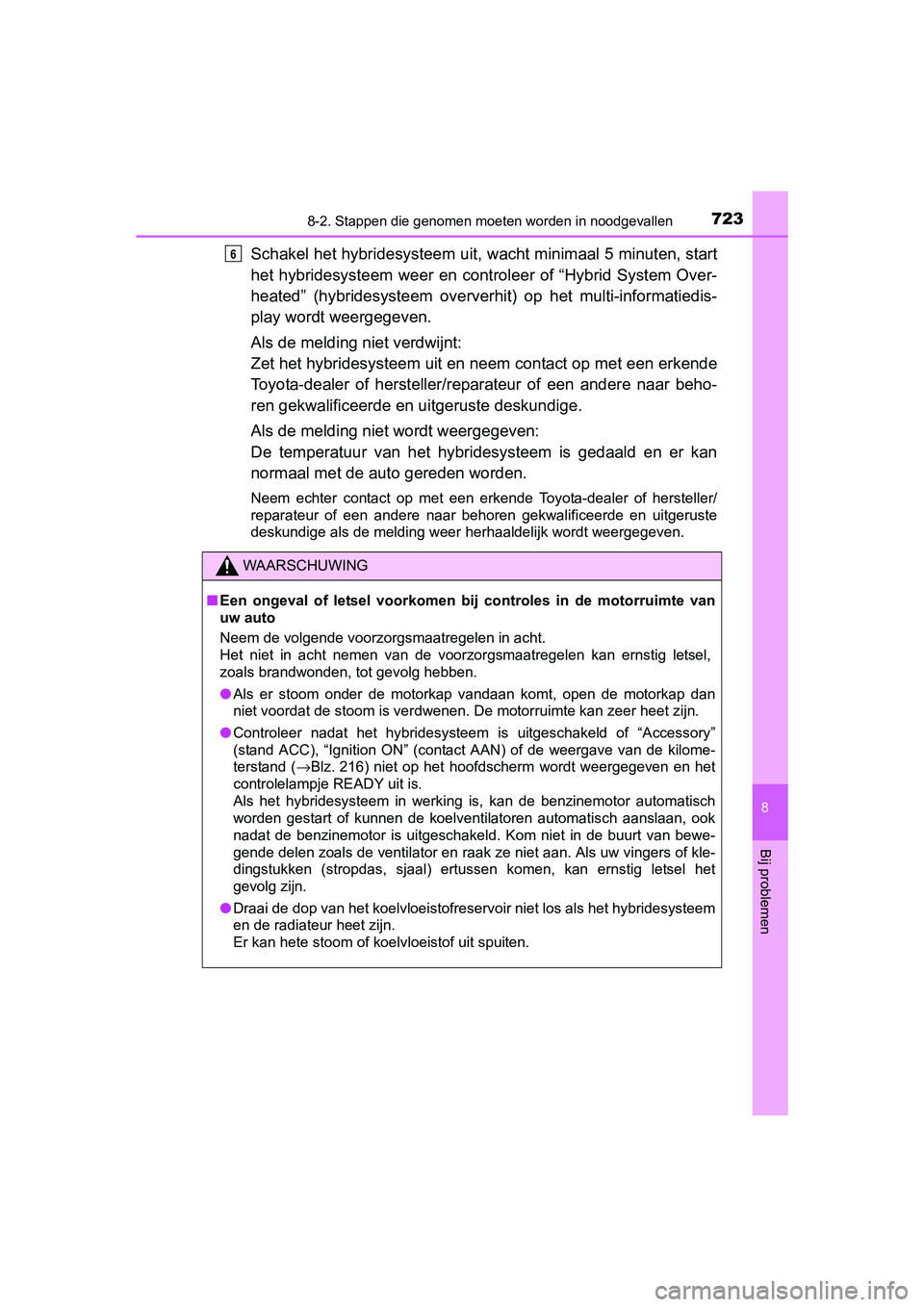

7238-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
8
Bij problemen
Schakel het hybridesysteem uit, wacht minimaal 5 minuten, start
het hybridesysteem weer en cont roleer of “Hybrid System Over-
heated” (hybridesysteem oververhit) op het multi-informatiedis-
play wordt weergegeven.
Als de melding niet verdwijnt:
Zet het hybridesysteem uit en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en u itgeruste deskundige.
Als de melding niet wordt weergegeven:
De temperatuur van het hybridesysteem is gedaald en er kan
normaal met de auto gereden worden.
Neem echter contact op met een erkende Toyota-dealer of herstel ler/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige als de melding weer herhaaldelijk wordt weergegeven.
WAARSCHUWING
■ Een ongeval of letsel voorkomen bij controles in de motorruimte van
uw auto
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel,
zoals brandwonden, tot gevolg hebben.
● Als er stoom onder de motorkap vandaan komt, open de motorkap d an
niet voordat de stoom is verdwenen. De motorruimte kan zeer hee t zijn.
● Controleer nadat het hybridesysteem is uitgeschakeld of “Access ory”
(stand ACC), “Ignition ON” (contact AAN) of de weergave van de kilome-
terstand ( →Blz. 216) niet op het hoofdscherm wordt weergegeven en het
controlelampje READY uit is.
Als het hybridesysteem in werking is, kan de benzinemotor autom atisch
worden gestart of kunnen de koelventilatoren automatisch aansla an, ook
nadat de benzinemotor is uitgeschakeld. Kom niet in de buurt van bewe-
gende delen zoals de ventilator en raak ze niet aan. Als uw vin gers of kle-
dingstukken (stropdas, sjaal) ertussen komen, kan ernstig letse l het
gevolg zijn.
● Draai de dop van het koelvloeistofreservoir niet los als het hybridesysteem
en de radiateur heet zijn.
Er kan hete stoom of koelvloeistof uit spuiten.
6
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 723 Tuesday, January 2, 2018 2:59 PM

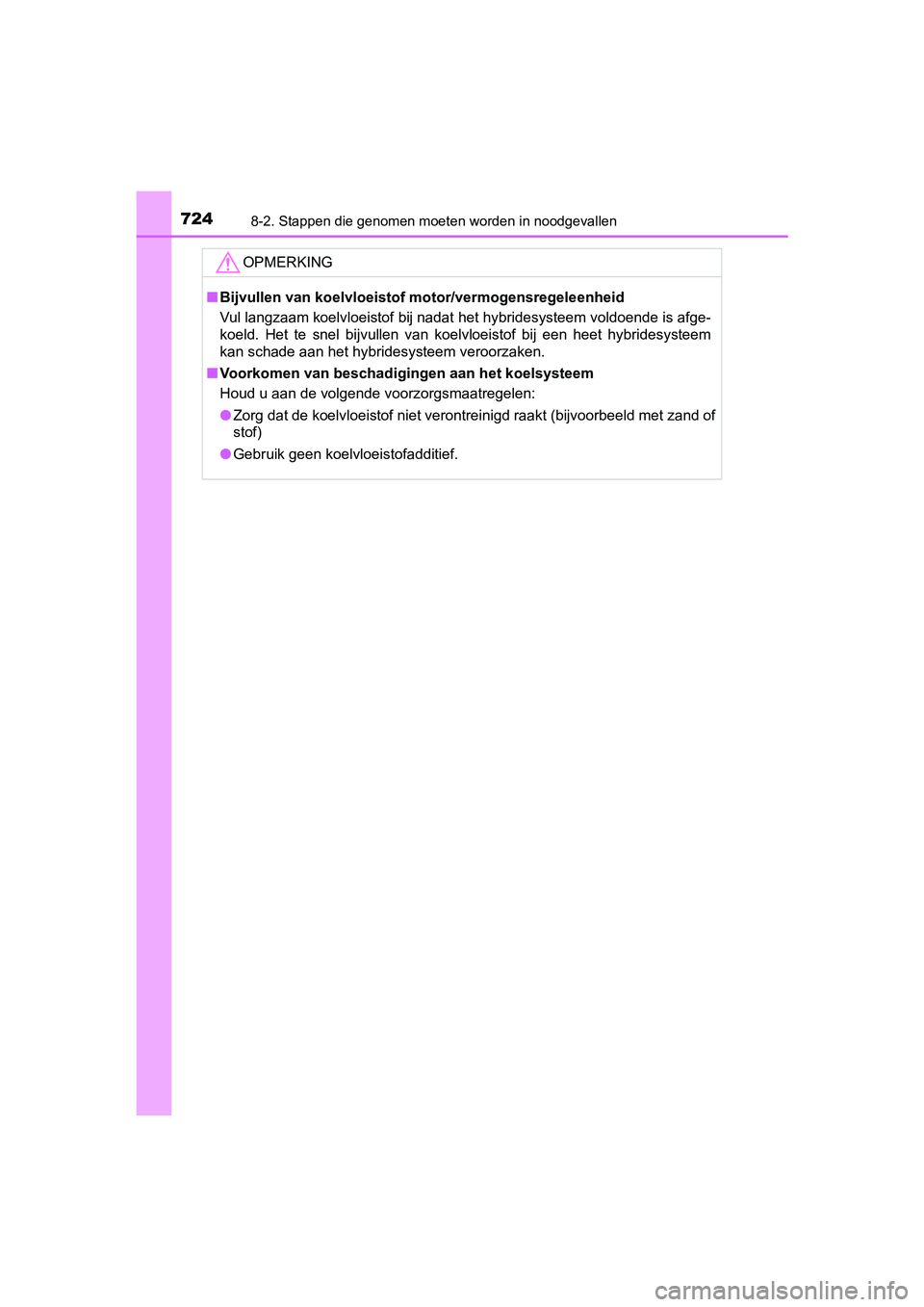

7248-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
OPMERKING
■Bijvullen van koelvloeistof motor/vermogensregeleenheid
Vul langzaam koelvloeistof bij nadat het hybridesysteem voldoen de is afge-
koeld. Het te snel bijvullen van koelvloeistof bij een heet hyb ridesysteem
kan schade aan het hybridesysteem veroorzaken.
■ Voorkomen van beschadigin gen aan het koelsysteem
Houd u aan de volgende voorzorgsmaatregelen:
● Zorg dat de koelvloeistof niet verontreinigd raakt (bijvoorbeeld met zand of
stof)
● Gebruik geen koelvloeistofadditief.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 724 Tuesday, January 2, 2018 2:59 PM

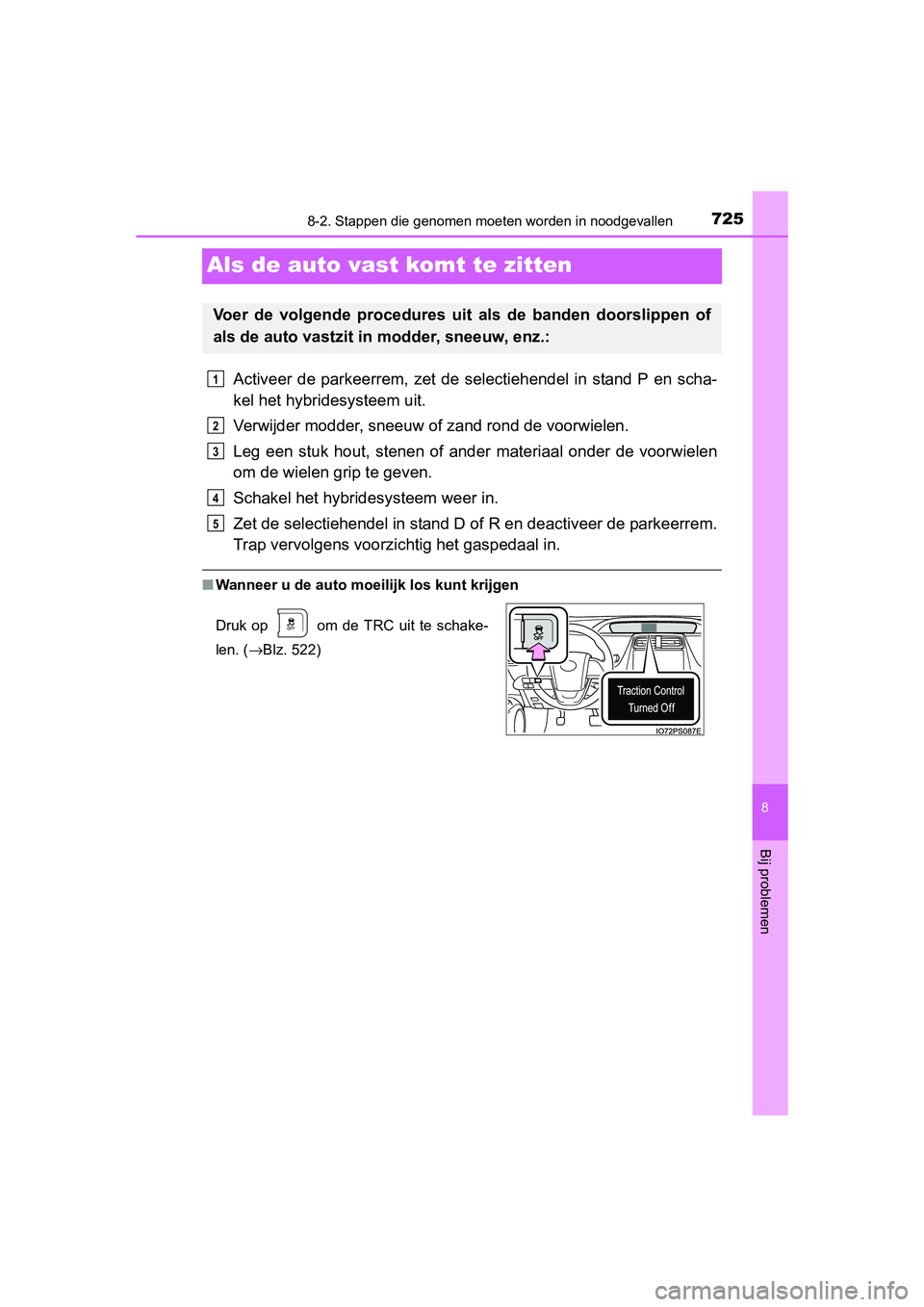

7258-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
8
Bij problemen
Als de auto vast komt te zitten
Activeer de parkeerrem, zet de selectiehendel in stand P en sch a-
kel het hybridesysteem uit.
Verwijder modder, sneeuw of zand rond de voorwielen.
Leg een stuk hout, stenen of ander materiaal onder de voorwielen
om de wielen grip te geven.
Schakel het hybridesysteem weer in.
Zet de selectiehendel in stand D of R en deactiveer de parkeerrem.
Trap vervolgens voorzich tig het gaspedaal in.
■Wanneer u de auto moeilijk los kunt krijgen
Voer de volgende procedures uit als de banden doorslippen of
als de auto vastzit in modder, sneeuw, enz.:
Druk op om de TRC uit te schake-
len. ( →Blz. 522)
1
2
3
4
5
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 725 Tuesday, January 2, 2018 2:59 PM

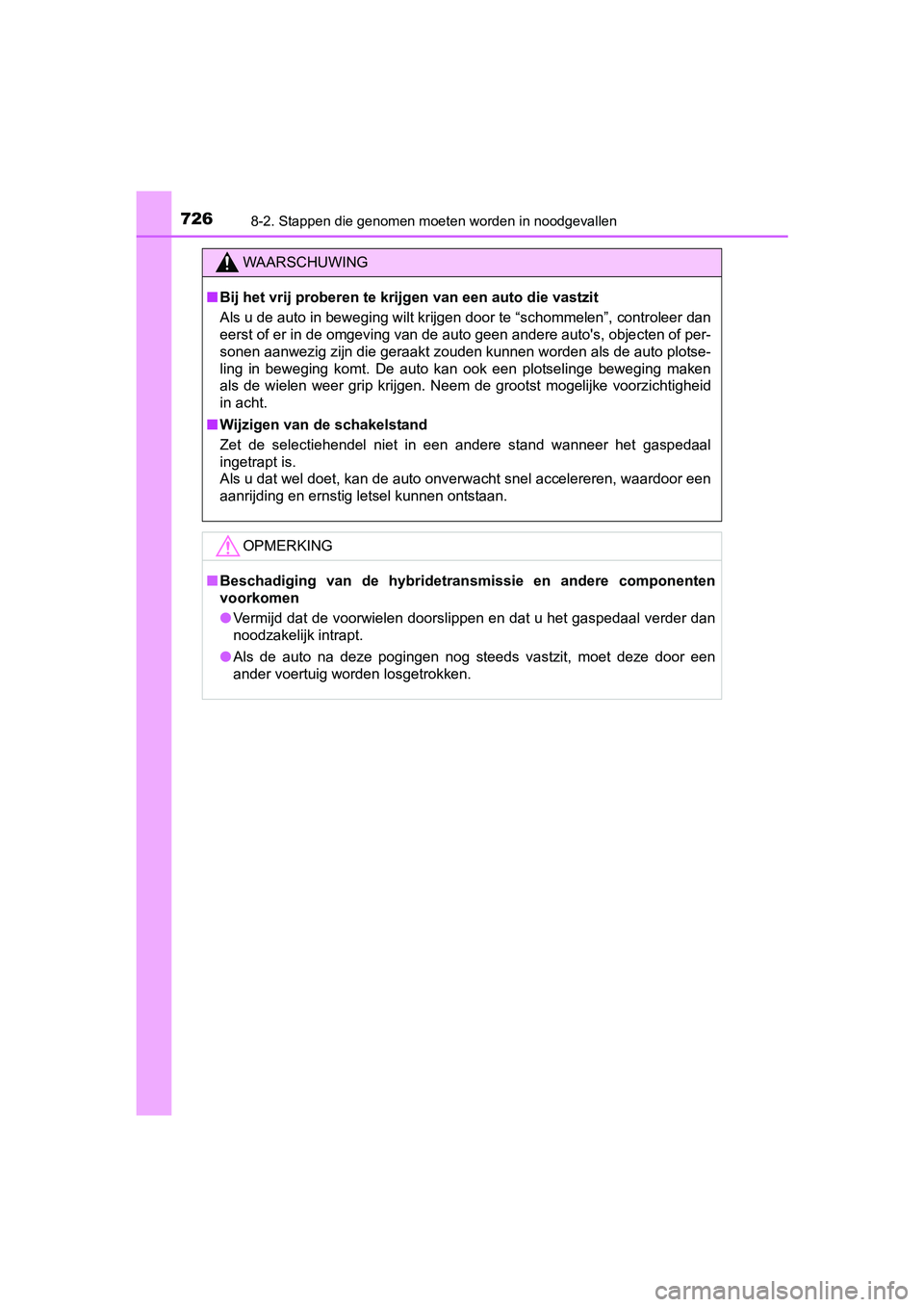

7268-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
WAARSCHUWING
■Bij het vrij proberen te krijgen van een auto die vastzit
Als u de auto in beweging wilt krijgen door te “schommelen”, co ntroleer dan
eerst of er in de omgeving van de auto geen andere auto's, obje cten of per-
sonen aanwezig zijn die geraakt zouden kunnen worden als de aut o plotse-
ling in beweging komt. De auto kan ook een plotselinge beweging maken
als de wielen weer grip krijgen. Neem de grootst mogelijke voor zichtigheid
in acht.
■ Wijzigen van de schakelstand
Zet de selectiehendel niet in een andere stand wanneer het gaspedaal
ingetrapt is.
Als u dat wel doet, kan de auto onverwacht snel accelereren, waardoor een
aanrijding en ernstig letsel kunnen ontstaan.
OPMERKING
■Beschadiging van de hybridetransmissie en andere componenten
voorkomen
● Vermijd dat de voorwielen doorslippen en dat u het gaspedaal ve rder dan
noodzakelijk intrapt.
● Als de auto na deze pogingen nog steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 726 Tuesday, January 2, 2018 2:59 PM

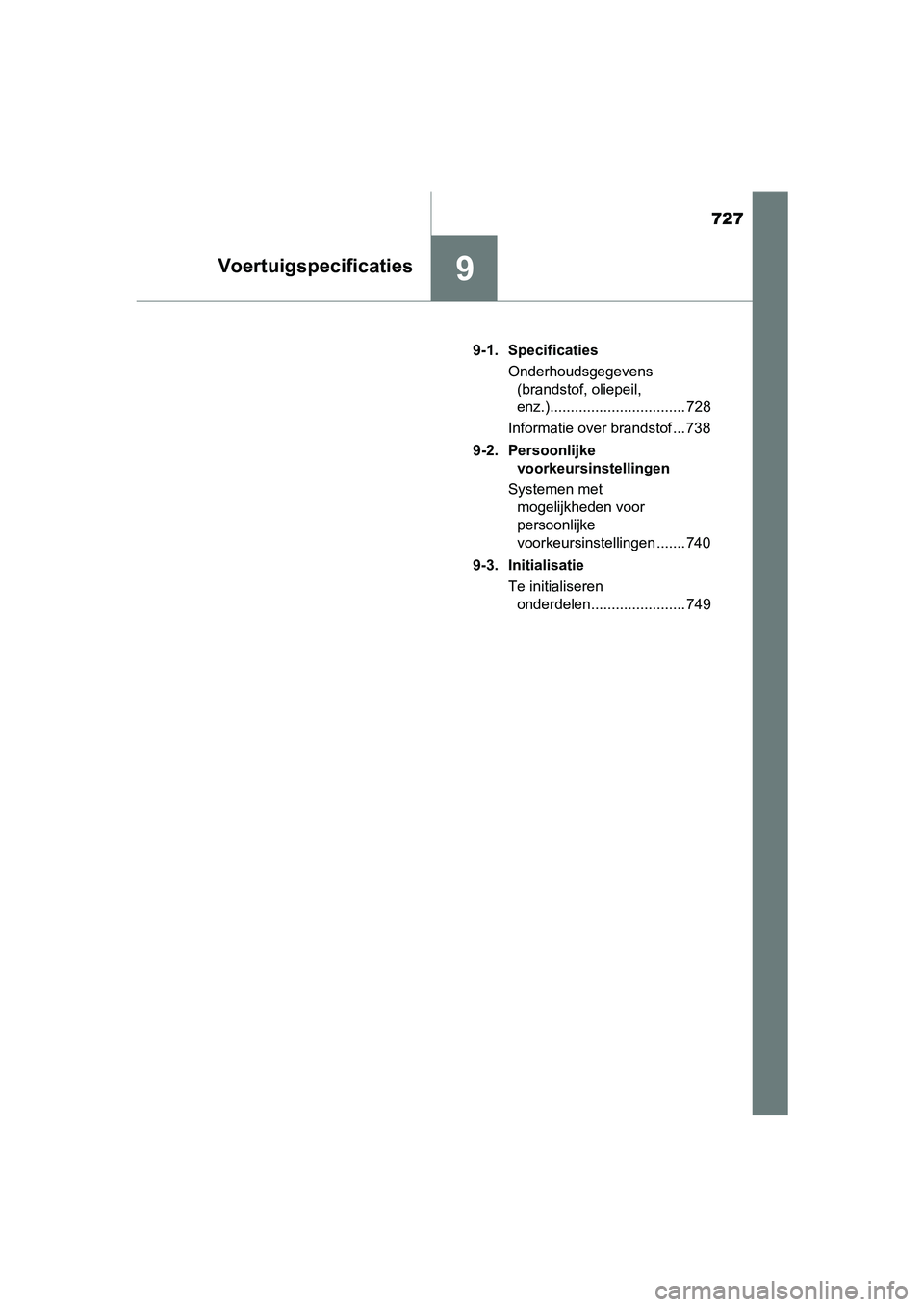

727
9Voertuigspecificaties
PRIUS PHV_OM_OM47C18E_(EE)9-1. Specificaties
Onderhoudsgegevens (brandstof, oliepeil,
enz.)................................. 728
Informatie over brandstof ... 738
9-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor
persoonlijke
voorkeursinstellingen ....... 740
9-3. Initialisatie Te initialiseren onderdelen....................... 749
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 727 Tuesday, January 2, 2018 2:59 PM

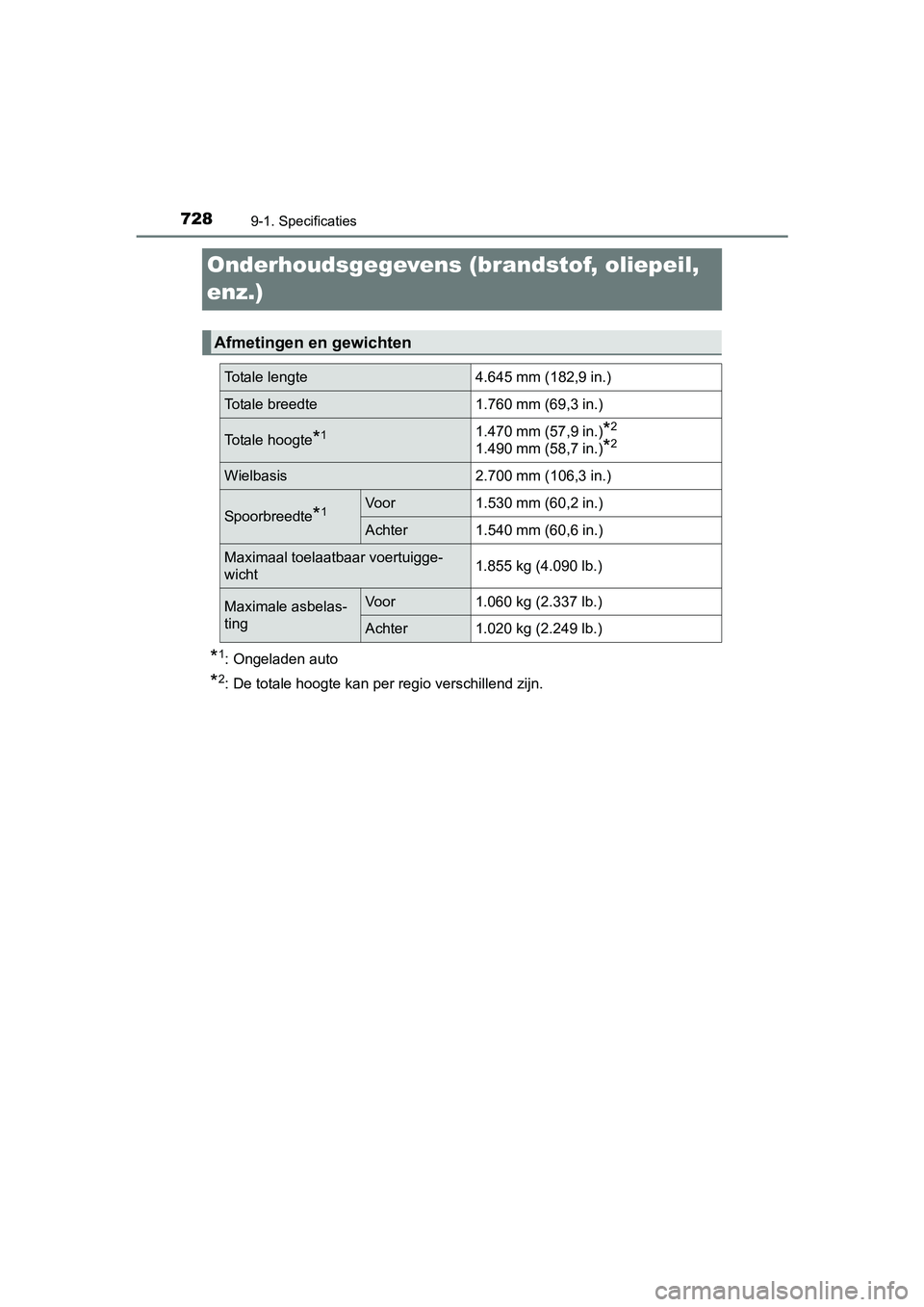

7289-1. Specificaties
PRIUS PHV_OM_OM47C18E_(EE)
Onderhoudsgegevens (brandstof, oliepeil,
enz.)
*1: Ongeladen auto
*2: De totale hoogte kan per regio verschillend zijn.
Afmetingen en gewichten
Totale lengte4.645 mm (182,9 in.)
Totale breedte1.760 mm (69,3 in.)
Totale hoogte*11.470 mm (57,9 in.)*2
1.490 mm (58,7 in.)*2
Wielbasis2.700 mm (106,3 in.)
Spoorbreedte*1Voor1.530 mm (60,2 in.)
Achter1.540 mm (60,6 in.)
Maximaal toelaatbaar voertuigge-
wicht1.855 kg (4.090 lb.)
Maximale asbelas-
tingVoor1.060 kg (2.337 lb.)
Achter1.020 kg (2.249 lb.)
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 728 Tuesday, January 2, 2018 2:59 PM

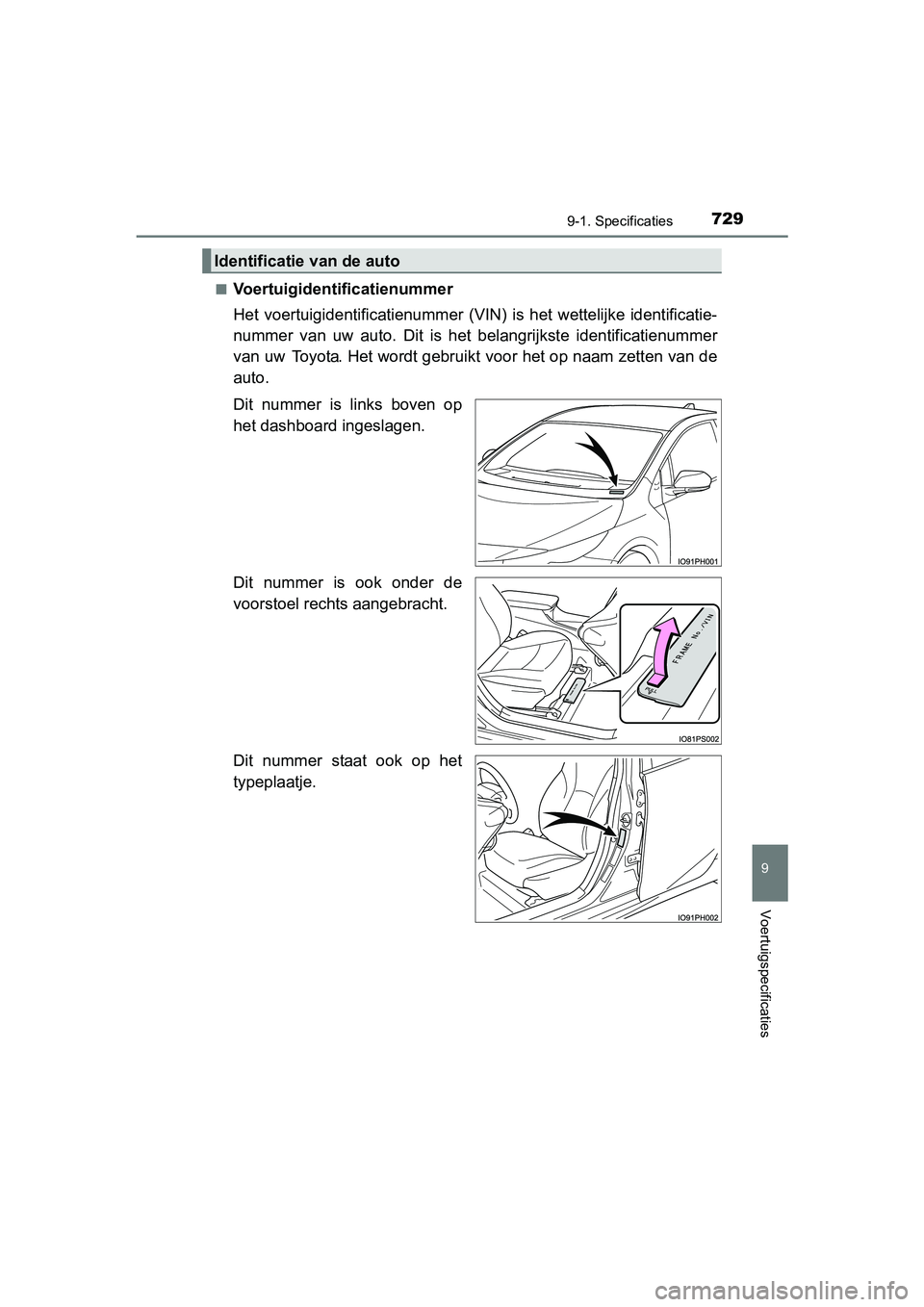

7299-1. Specificaties
PRIUS PHV_OM_OM47C18E_(EE)
9
Voertuigspecificaties
■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identificatie-
nummer van uw auto. Dit is het belangrijkste identificatienumme r
van uw Toyota. Het wordt gebruikt voor het op naam zetten van d e
auto.
Dit nummer is links boven op
het dashboard ingeslagen.
Dit nummer is ook onder de
voorstoel rechts aangebracht.
Dit nummer staat ook op het
typeplaatje.
Identificatie van de auto
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 729 Tuesday, January 2, 2018 2:59 PM
