TOYOTA PRIUS PLUG-IN HYBRID 2018 Instructieboekje (in Dutch)

6908-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)

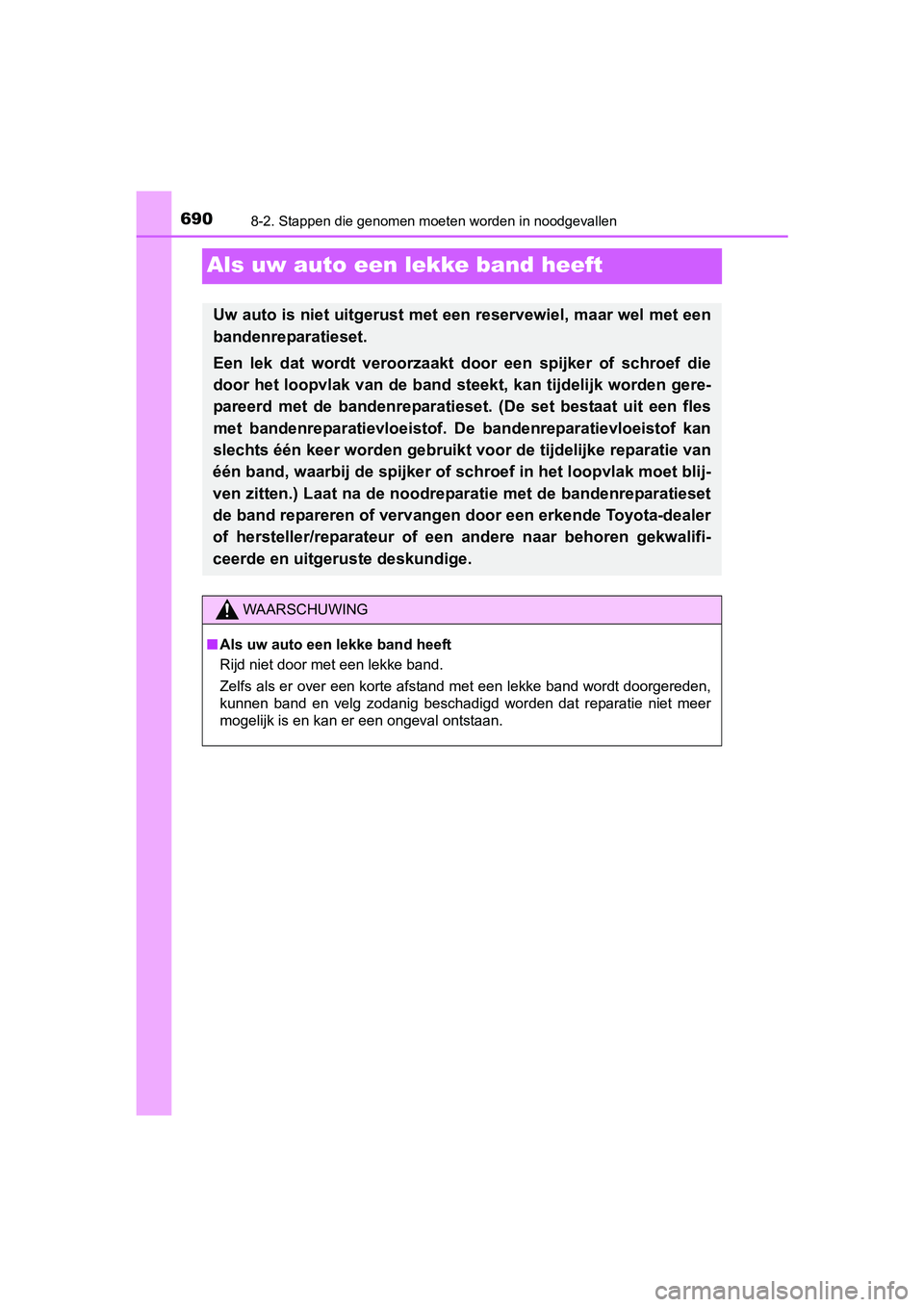

Als uw auto een lekke band heeft
Uw auto is niet uitgerust met een reservewiel, maar wel met een
bandenreparatieset.
Een lek dat wordt veroorzaakt door een spijker of schroef die
door het loopvlak van de band steek t, kan tijdelijk worden gere-
pareerd met de bandenreparatieset. (De set bestaat uit een fles
met bandenreparatievloeistof. De bandenreparatievloeistof kan
slechts één keer worden gebruikt voor de tijdelijke reparatie van
één band, waarbij de spijker of schroef in het loopvlak moet bl ij-
ven zitten.) Laat na de noodreparatie met de bandenreparatieset
de band repareren of vervangen door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
WAARSCHUWING
■ Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt do orgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie nie t meer
mogelijk is en kan er een ongeval ontstaan.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 690 Tuesday, January 2, 2018 2:59 PM

6918-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
8
Bij problemen

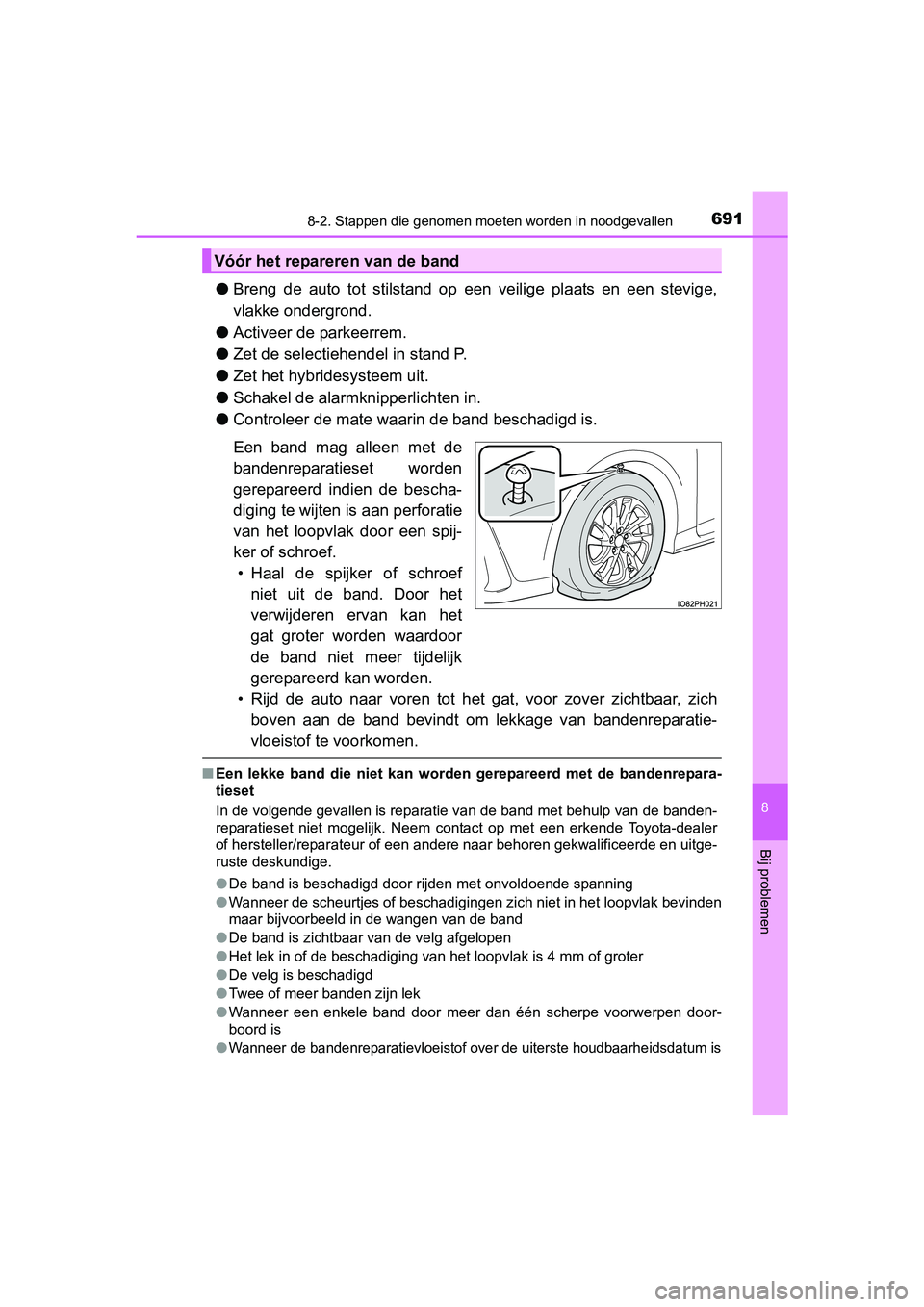

●Breng de auto tot stilstand op een veilige plaats en een stevig e,
vlakke ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehe ndel in stand P.
● Zet het hybrides ysteem uit.
● Schakel de alarmknipperlichten in.
● Controleer de mate waarin de band beschadigd is.
Een band mag alleen met de
bandenreparatieset worden
gerepareerd indien de bescha-
diging te wijten is aan perforatie
van het loopvlak door een spij-
ker of schroef. • Haal de spijker of schroef niet uit de band. Door het
verwijderen ervan kan het
gat groter worden waardoor
de band niet meer tijdelijk
gerepareerd kan worden.
• Rijd de auto naar voren tot het gat, voor zover zichtbaar, zic h
boven aan de band bevindt om lekkage van bandenreparatie-
vloeistof te voorkomen.
■ Een lekke band die niet kan worden gerepareerd met de bandenrep ara-
tieset
In de volgende gevallen is reparatie van de band met behulp van de banden-
reparatieset niet mogelijk. Neem contact op met een erkende Toy ota-dealer
of hersteller/reparateur of een andere naar behoren gekwalifice erde en uitge-
ruste deskundige.
● De band is beschadigd door rijden met onvoldoende spanning
● Wanneer de scheurtjes of beschadigingen zich niet in het loopvl ak bevinden
maar bijvoorbeeld in de wangen van de band
● De band is zichtbaar van de velg afgelopen
● Het lek in of de beschadiging van het loopvlak is 4 mm of groter
● De velg is beschadigd
● Twee of meer banden zijn lek
● Wanneer een enkele band door meer dan één scherpe voorwerpen do or-
boord is
●
Wanneer de bandenreparatievloeistof over de uiterste houdbaarhe idsdatum is
Vóór het repareren van de band
PRIUS PHV_OM_OM47C18E_(EE).book Page 691 Tuesday, January 2, 2018 2:59 PM

6928-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
Bandenreparatieset

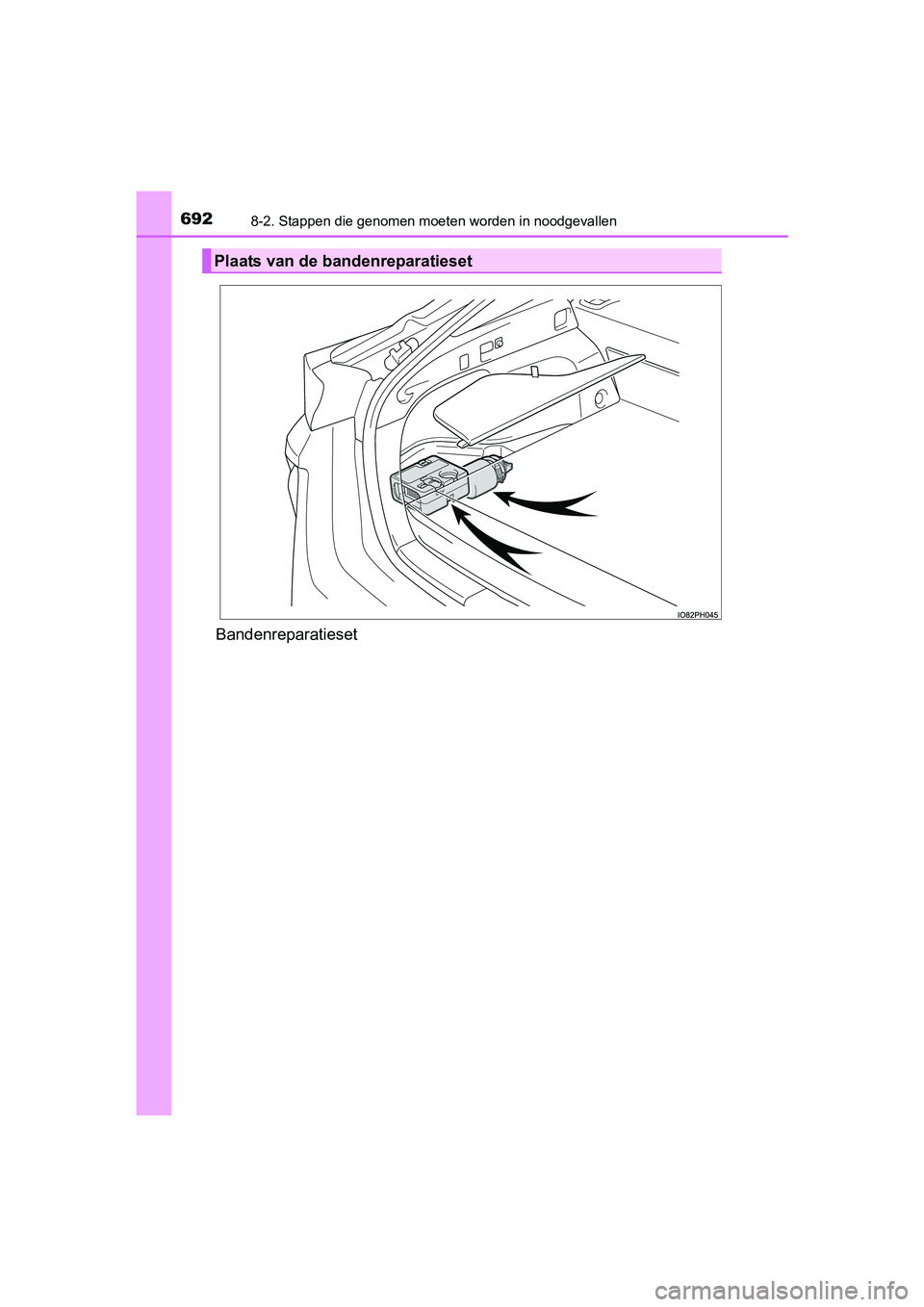

Plaats van de bandenreparatieset
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 692 Tuesday, January 2, 2018 2:59 PM

6938-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
8
Bij problemen

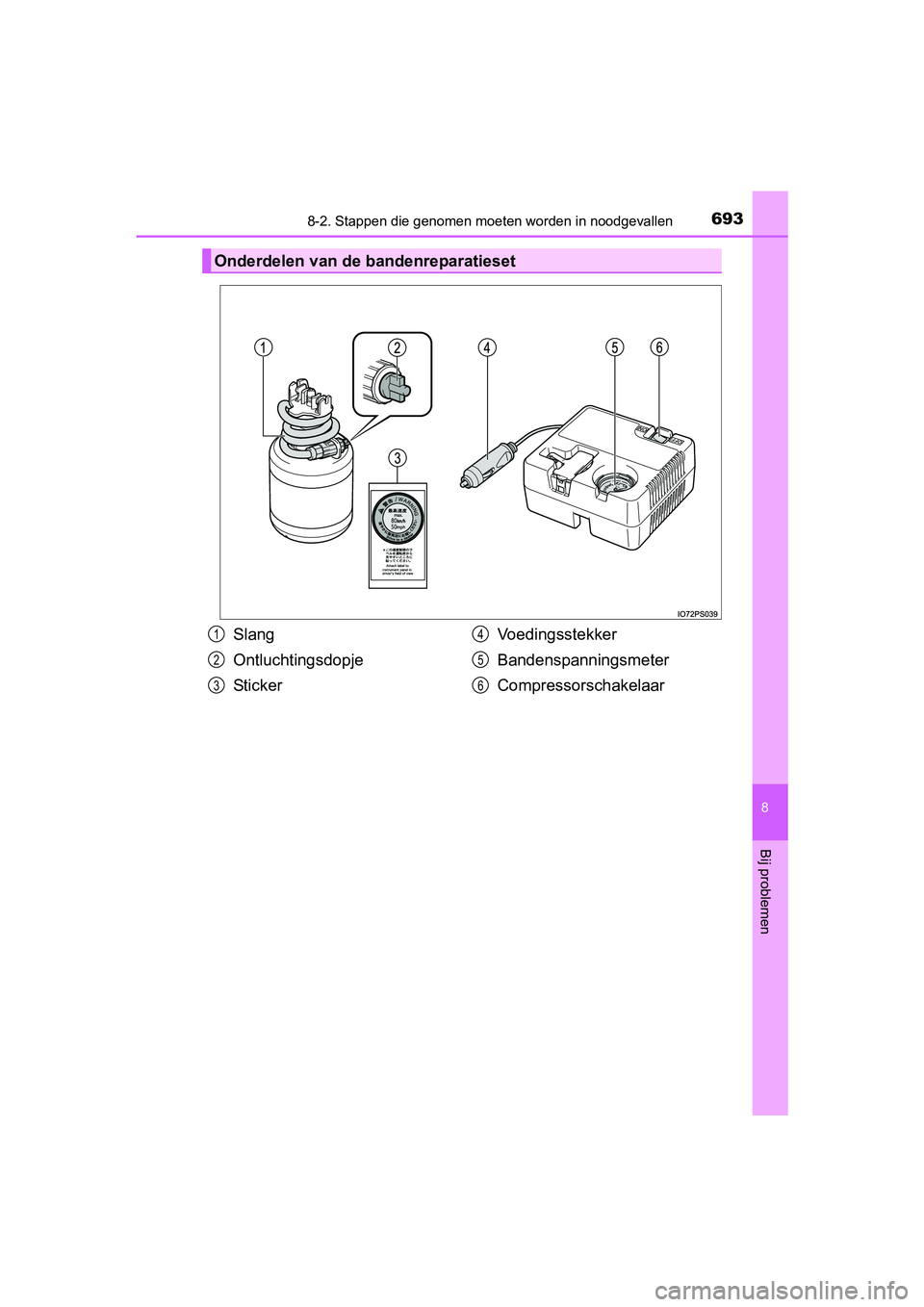

Onderdelen van de bandenreparatieset
Slang
Ontluchtingsdopje
St i ck er Voedingsstekker
Bandenspanningsmeter
Compressorschakelaar1
2
3
4
5
6
PRIUS PHV_OM_OM47C18E_(EE).boo
k Page 693 Tuesday, January 2, 2018 2:59 PM

6948-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)

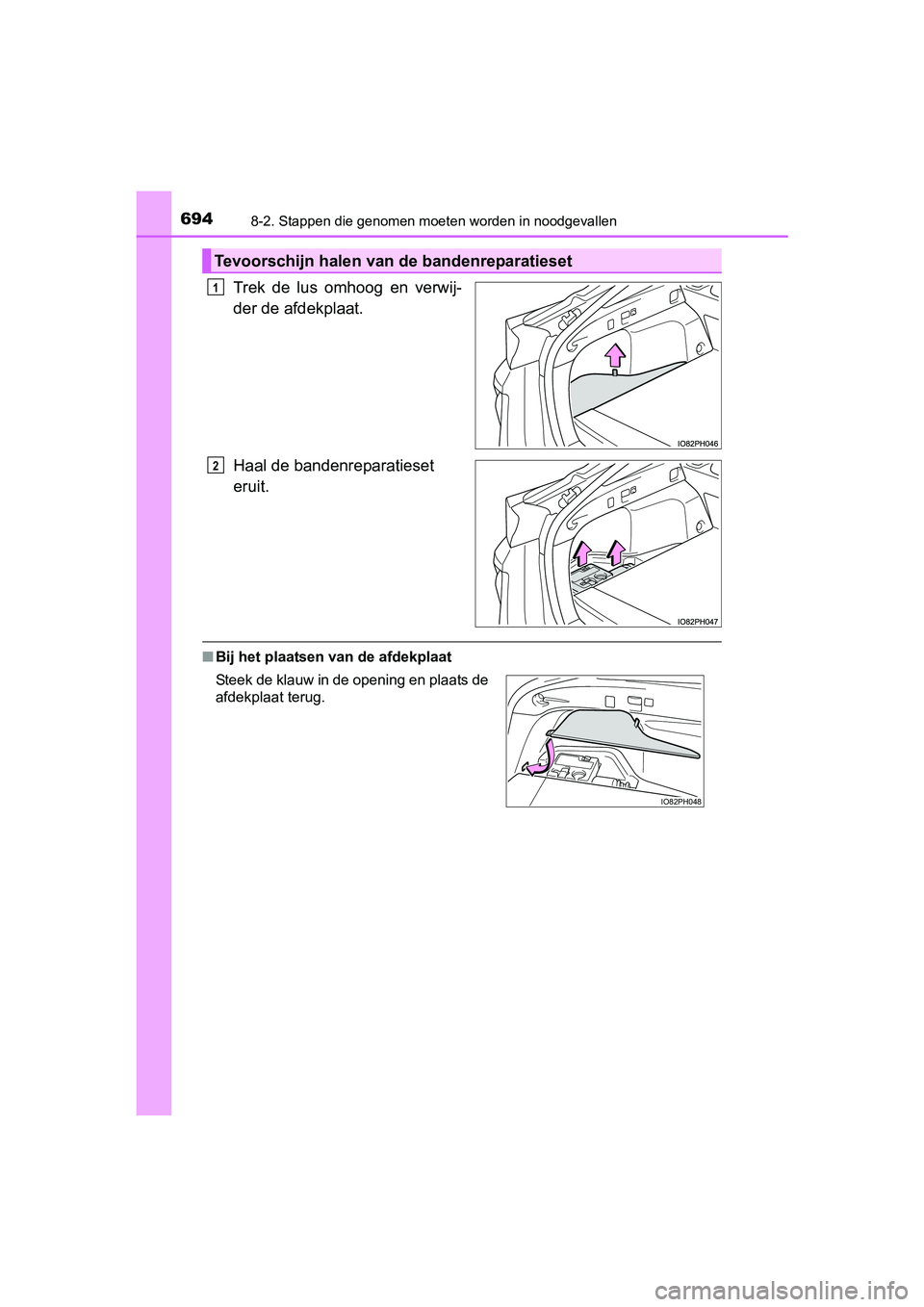

Trek de lus omhoog en verwij-
der de afdekplaat.
Haal de bandenreparatieset
eruit.
■Bij het plaatsen van de afdekplaat
Tevoorschijn halen van de bandenreparatieset
1
2
Steek de klauw in de opening en plaats de
afdekplaat terug.
IO82PH048
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 694 Tuesday, January 2, 2018 2:59 PM

6958-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
8
Bij problemen

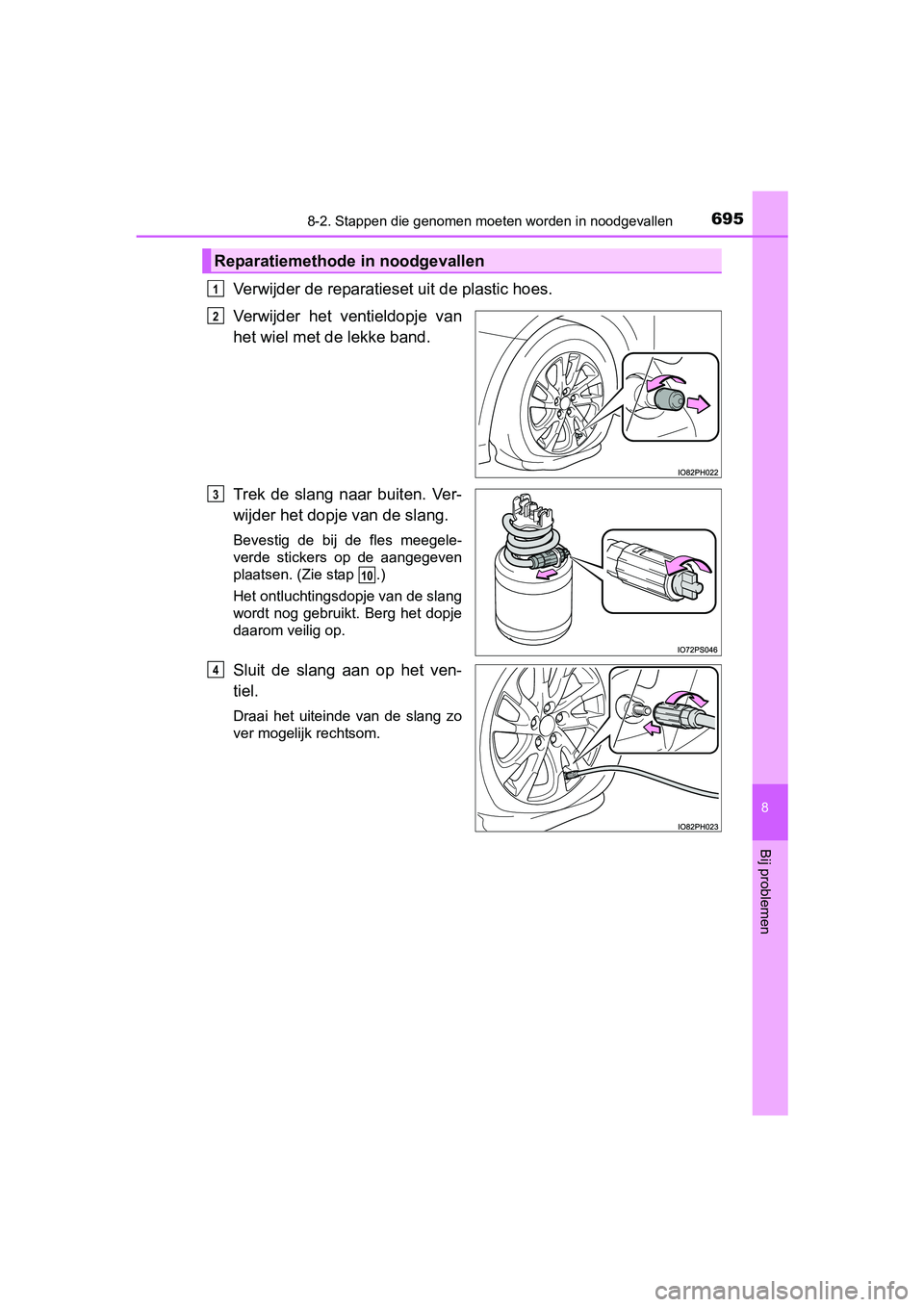

Verwijder de reparatieset uit de plastic hoes.
Verwijder het ventieldopje van
het wiel met de lekke band.
Trek de slang naar buiten. Ver-
wijder het dopje van de slang.
Bevestig de bij de fles meegele-
verde stickers op de aangegeven
plaatsen. (Zie stap .)
Het ontluchtingsdopje van de slang
wordt nog gebruikt. Berg het dopje
daarom veilig op.
Sluit de slang aan op het ven-
tiel.
Draai het uiteinde van de slang zo
ver mogelijk rechtsom.
Reparatiemethode in noodgevallen
1
2
3
10
4
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 695 Tuesday, January 2, 2018 2:59 PM

6968-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)

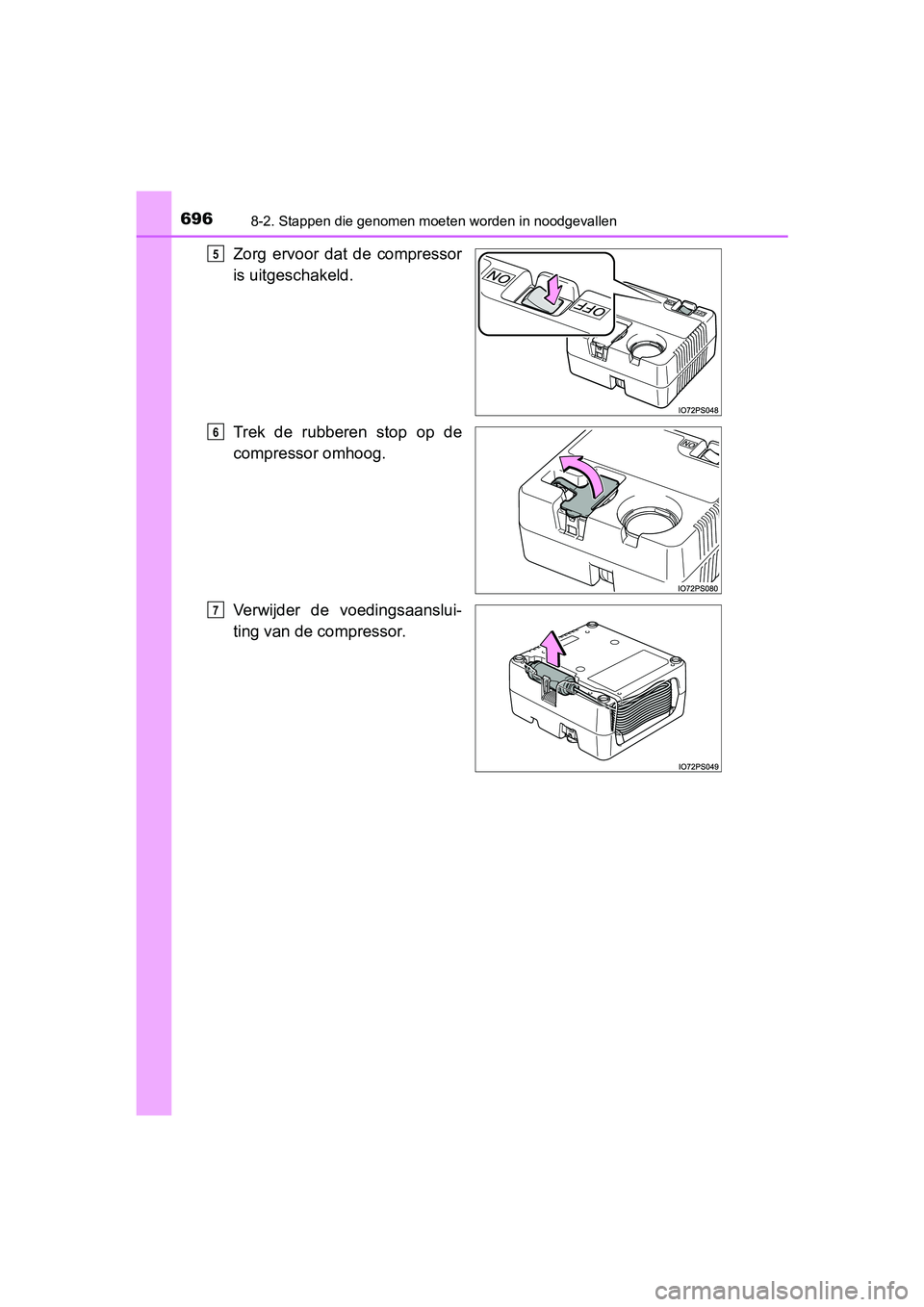

Zorg ervoor dat de compressor
is uitgeschakeld.
Trek de rubberen stop op de
compressor omhoog.
Verwijder de voedingsaanslui-
ting van de compressor.5
6
7
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 696 Tuesday, January 2, 2018 2:59 PM

6978-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
8
Bij problemen

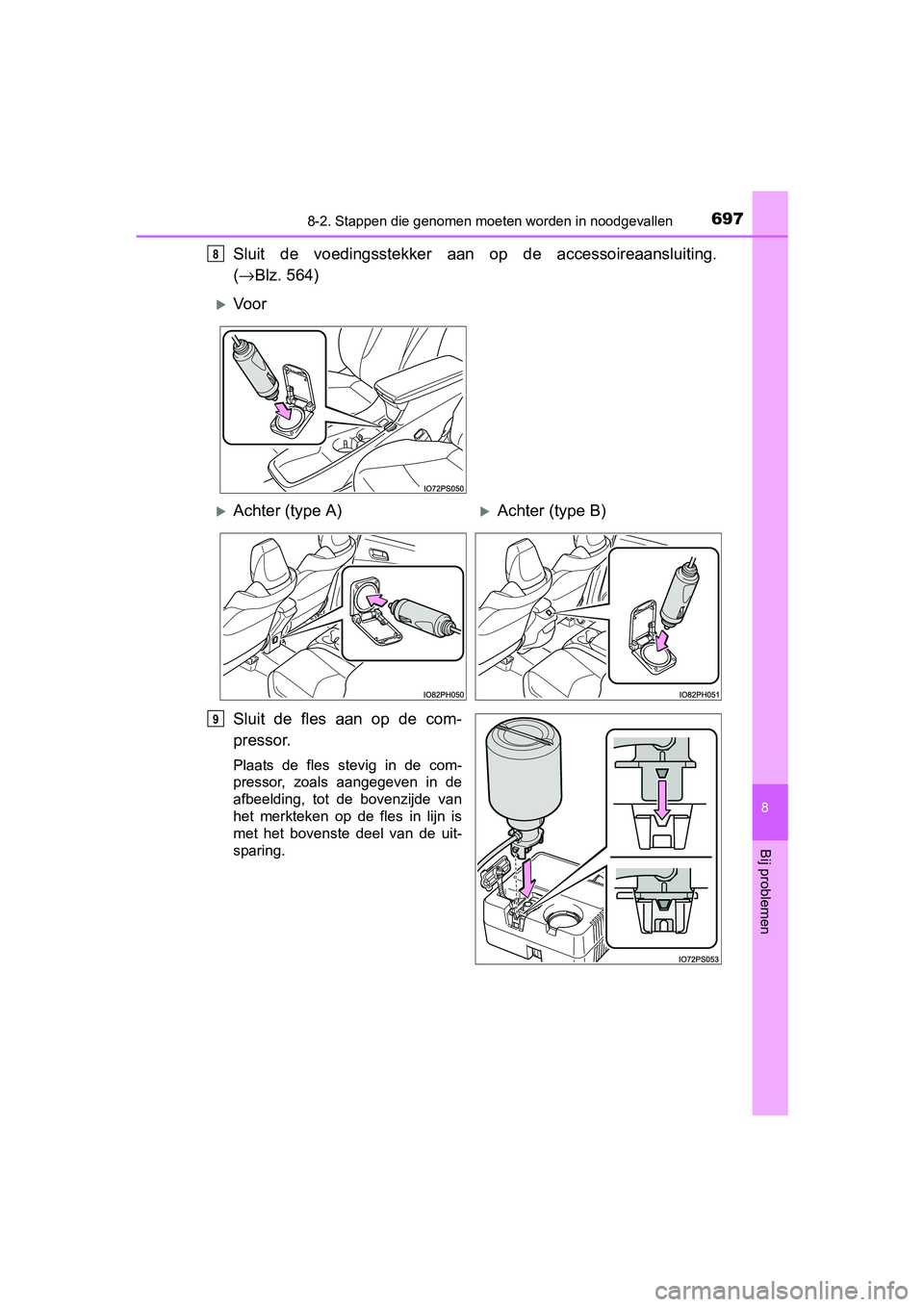

Sluit de voedingsstekker aan op de accessoireaansluiting.
(→ Blz. 564)
Sluit de fles aan op de com-
pressor.
Plaats de fles stevig in de com-
pressor, zoals aangegeven in de
afbeelding, tot de bovenzijde van
het merkteken op de fles in lijn is
met het bovenste deel van de uit-
sparing.
8
Vo o r
Achter (type A)Achter (type B)
9
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 697 Tuesday, January 2, 2018 2:59 PM

6988-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)

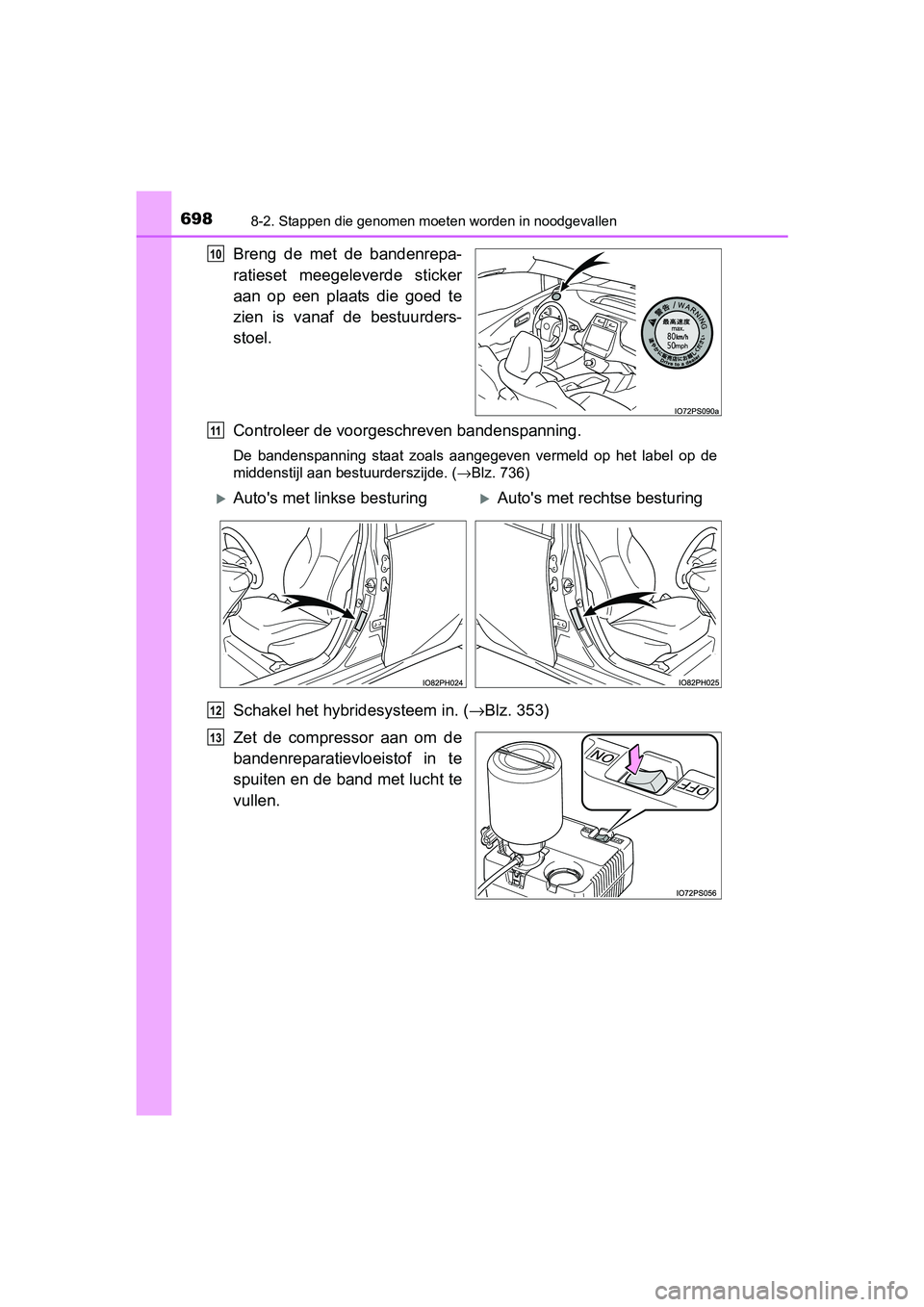

Breng de met de bandenrepa-
ratieset meegeleverde sticker
aan op een plaats die goed te
zien is vanaf de bestuurders-
stoel.
Controleer de voorgeschreven bandenspanning.
De bandenspanning staat zoals aangegeven vermeld op het label o p de
middenstijl aan bestuurderszijde. ( →Blz. 736)
Schakel het hybridesysteem in. (→Blz. 353)
Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
10
11
Auto's met linkse besturingAuto's met rechtse besturing
12
13
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 698 Tuesday, January 2, 2018 2:59 PM

6998-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
8
Bij problemen

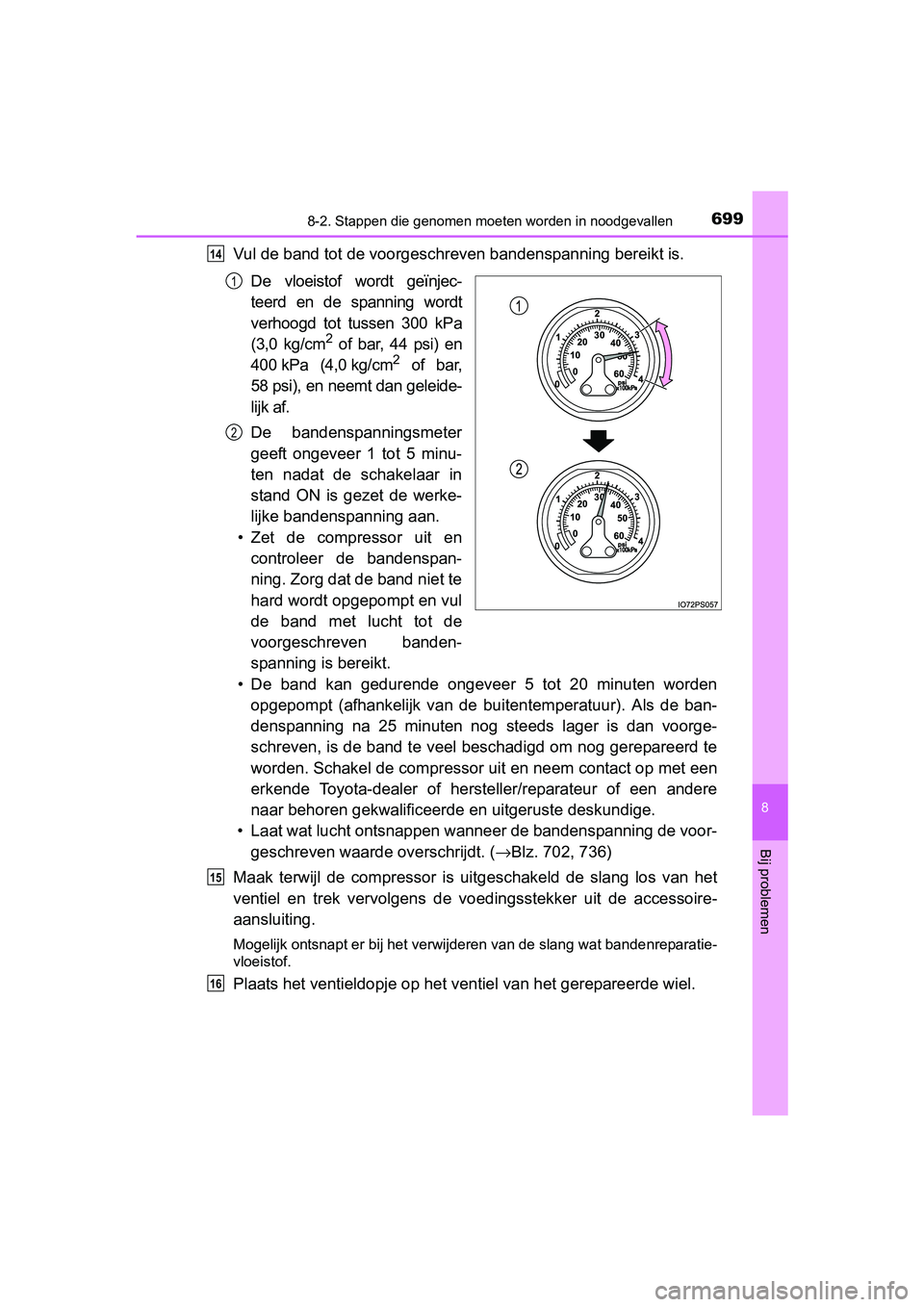

Vul de band tot de voorgeschre ven bandenspanning bereikt is.
De vloeistof wordt geïnjec-
teerd en de spanning wordt
verhoogd tot tussen 300 kPa
(3,0 kg/cm
2 of bar, 44 psi) en
400 kPa (4,0 kg/cm2 of bar,
58 psi), en neemt dan geleide-
lijk af.
De bandenspanningsmeter
geeft ongeveer 1 tot 5 minu-
ten nadat de schakelaar in
stand ON is gezet de werke-
lijke bandenspanning aan.
• Zet de compressor uit en controleer de bandenspan-
ning. Zorg dat de band niet te
hard wordt opgepompt en vul
de band met lucht tot de
voorgeschreven banden-
spanning is bereikt.
• De band kan gedurende ongeveer 5 tot 20 minuten worden opgepompt (afhankelijk van de bu itentemperatuur). Als de ban-
denspanning na 25 minuten nog steeds lager is dan voorge-
schreven, is de band te veel beschadigd om nog gerepareerd te
worden. Schakel de compressor uit en neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
• Laat wat lucht ontsnappen wanneer de bandenspanning de voor- geschreven waarde overschrijdt. ( →Blz. 702, 736)
Maak terwijl de compressor is uitgeschakeld de slang los van he t
ventiel en trek vervolgens de voedingsstekker uit de accessoire -
aansluiting.
Mogelijk ontsnapt er bij het verwijderen van de slang wat bande nreparatie-
vloeistof.
Plaats het ventieldopj e op het ventiel van het gerepareerde wie l.
14
1
2
15
16
PRIUS PHV_OM_OM47C18E_(EE).book Page 699 Tuesday, January 2, 2018 2:59 PM
